Что такое узел воронки подачи AMS
Узел воронки подачи AMS в основном состоит из конструкции с воронкообразным входом для подачи и печатной платой.
Когда использовать
Воронкообразный вход для подачи сильно изношен, что повлияло на загрузку и выгрузку филаментов, или служба послепродажного обслуживания подтвердила неисправность платы на нем.
Необходимые инструменты и материалы
1. Новый узел воронки подачи AMS
2. Шестигранный ключ H2.0/H1.5
3. Пинцет
4. Плоскогубцы
Предупреждение о безопасности и состояние машины перед началом работы
Выключите питание принтера и отключите подключение AMS к принтеру.
Выполнение работ
Шаг 1 - Снимите первичный подающий модуль с AMS
Для снятия первичного подающего модуля AMS обратитесь к шагам 1~7 инструкции по замене первичного подающего модуля AMS, а затем отсоедините трубку из ПТФЭ.

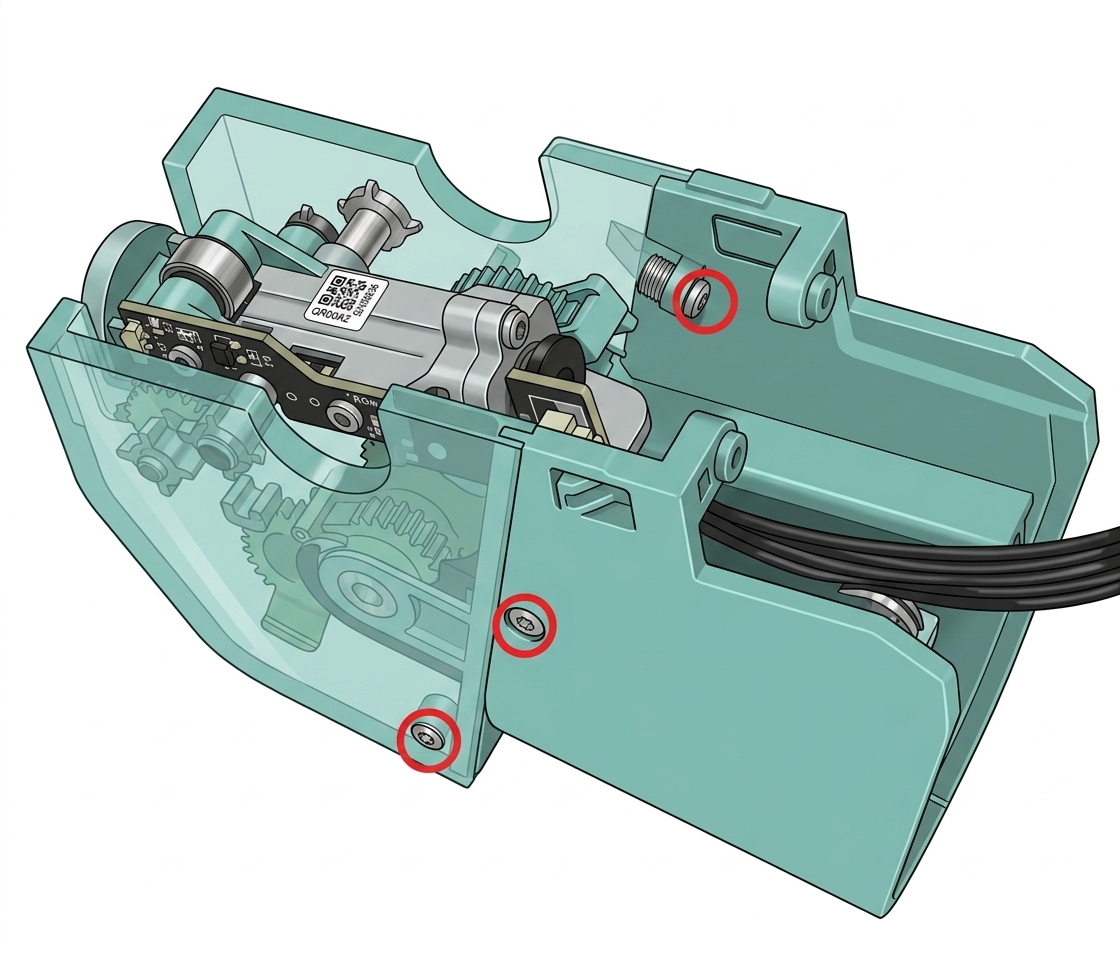

Шаг 2 - Открутите винты
Открутите 4 винта с помощью шестигранного ключа H1.5.
 |
 |

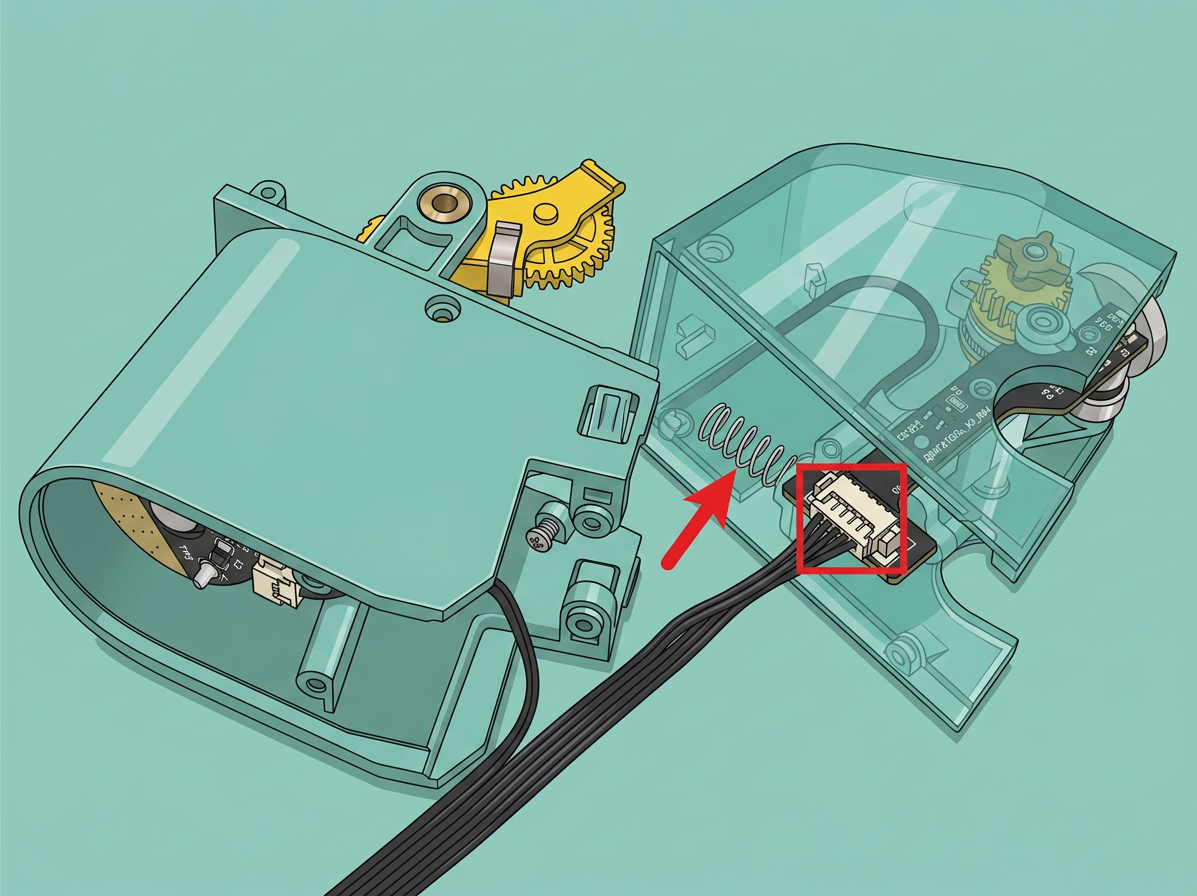

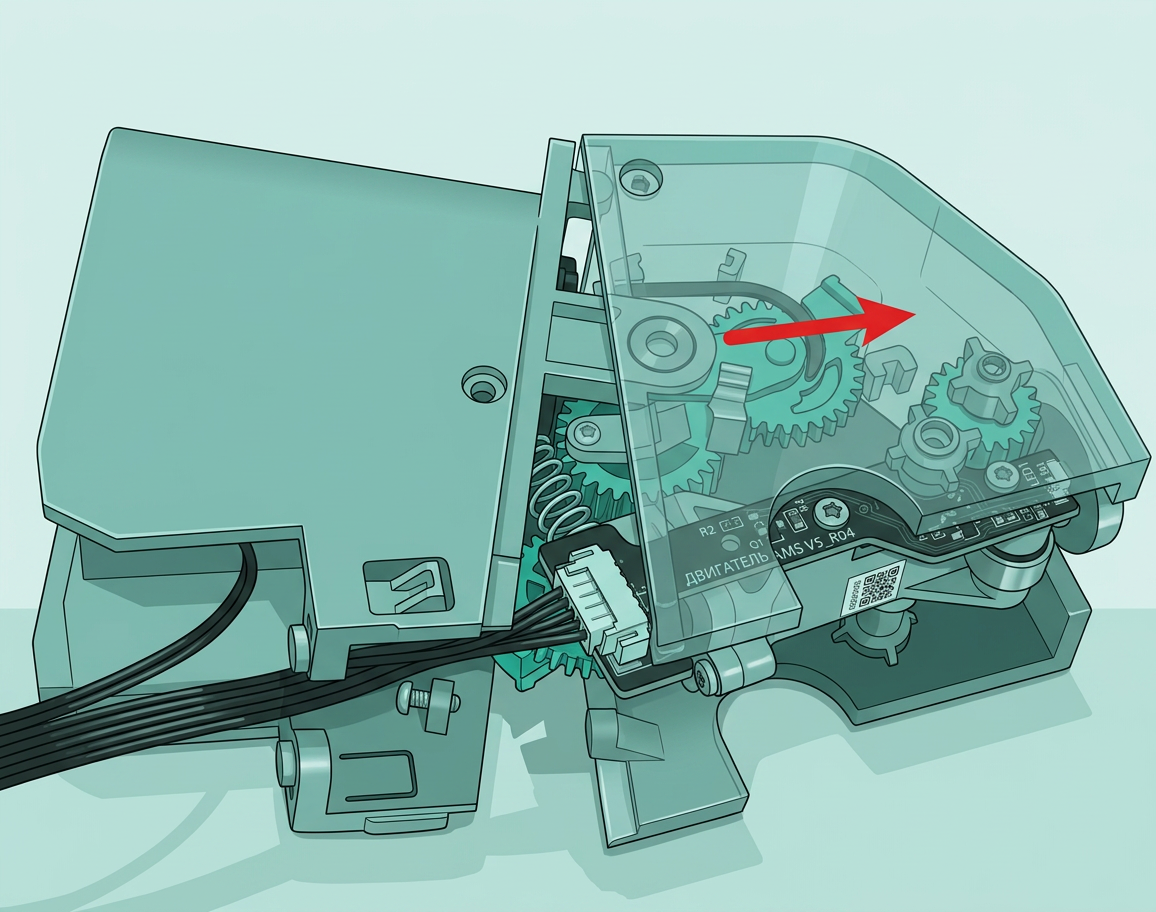

Шаг 3 - Отсоедините нижнее основание и верхнюю крышку
Отсоедините верхнюю крышку от нижнего основания, снимите пружины и отсоедините кабель от печатной платы.
 |
 |

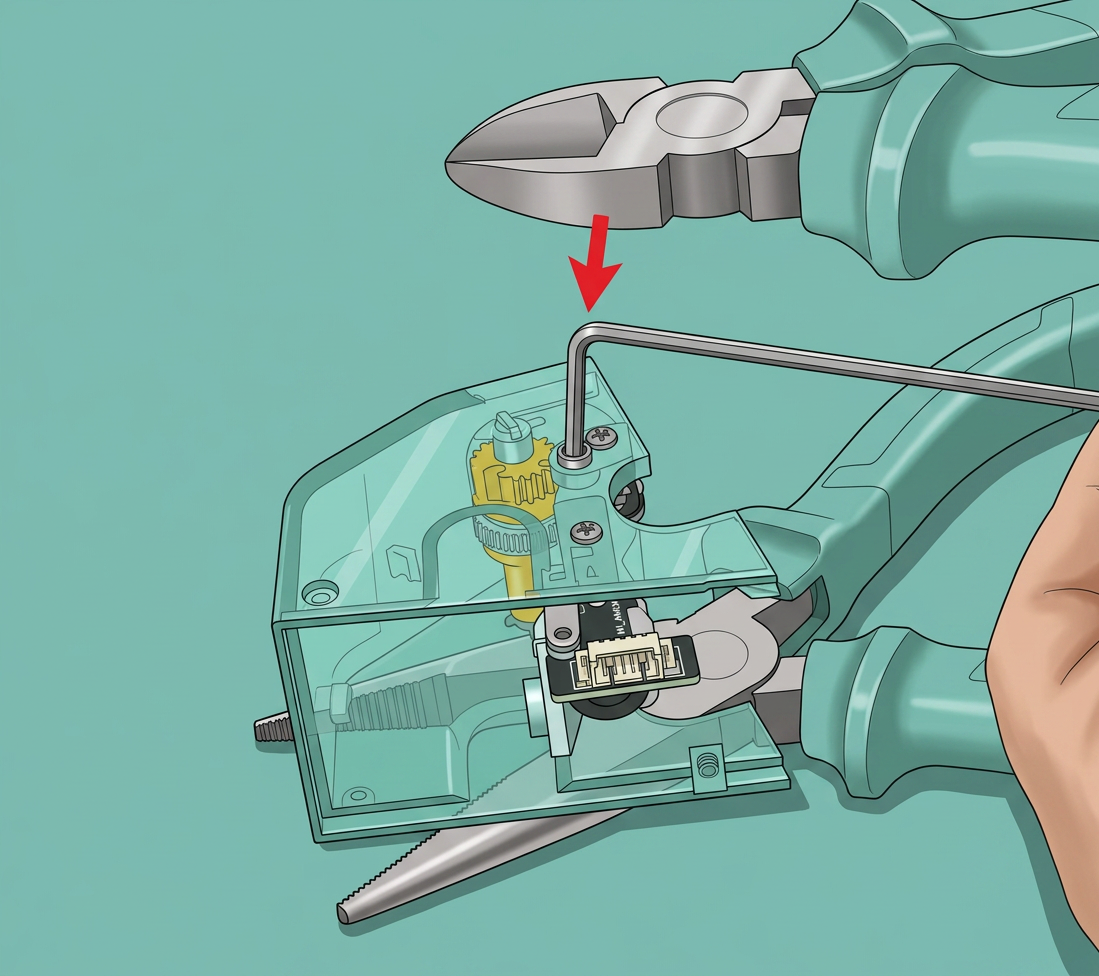

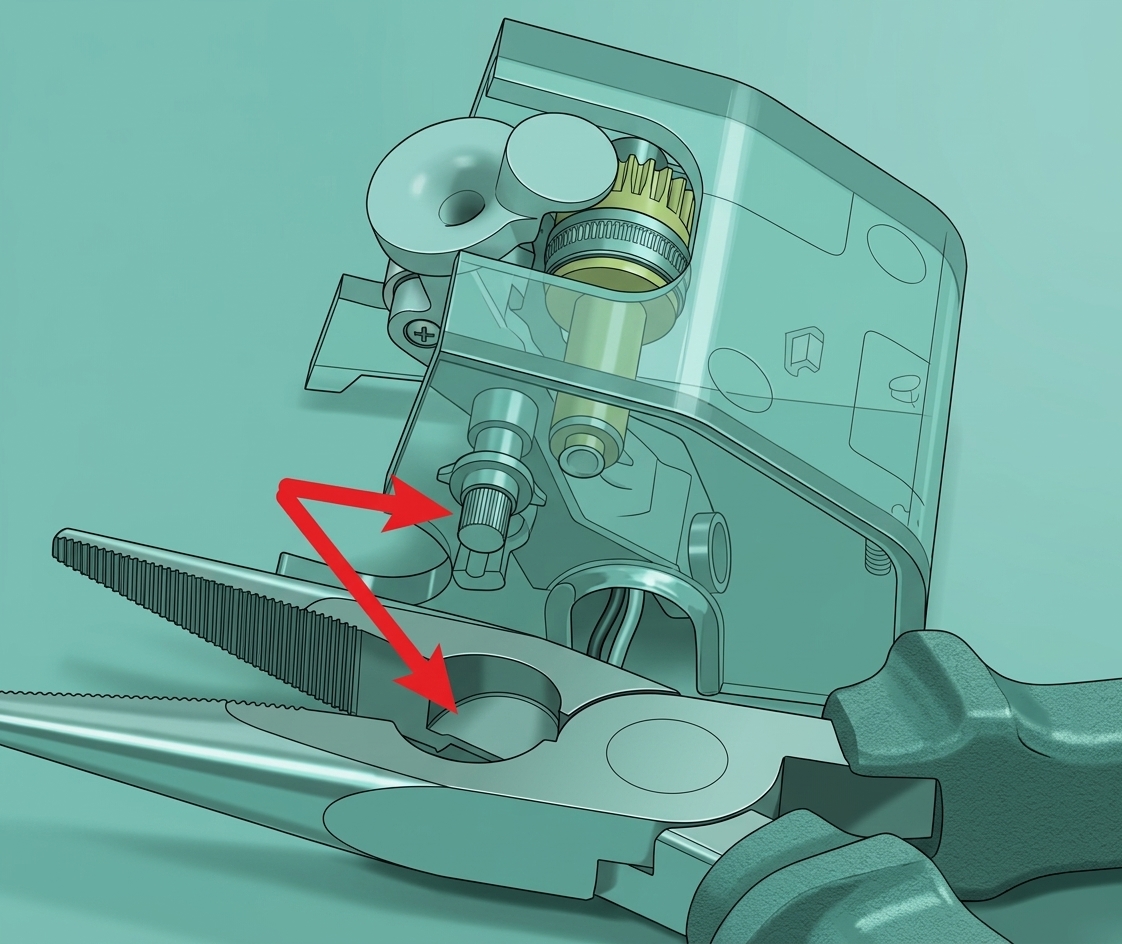

Шаг 4 - Извлеките вал

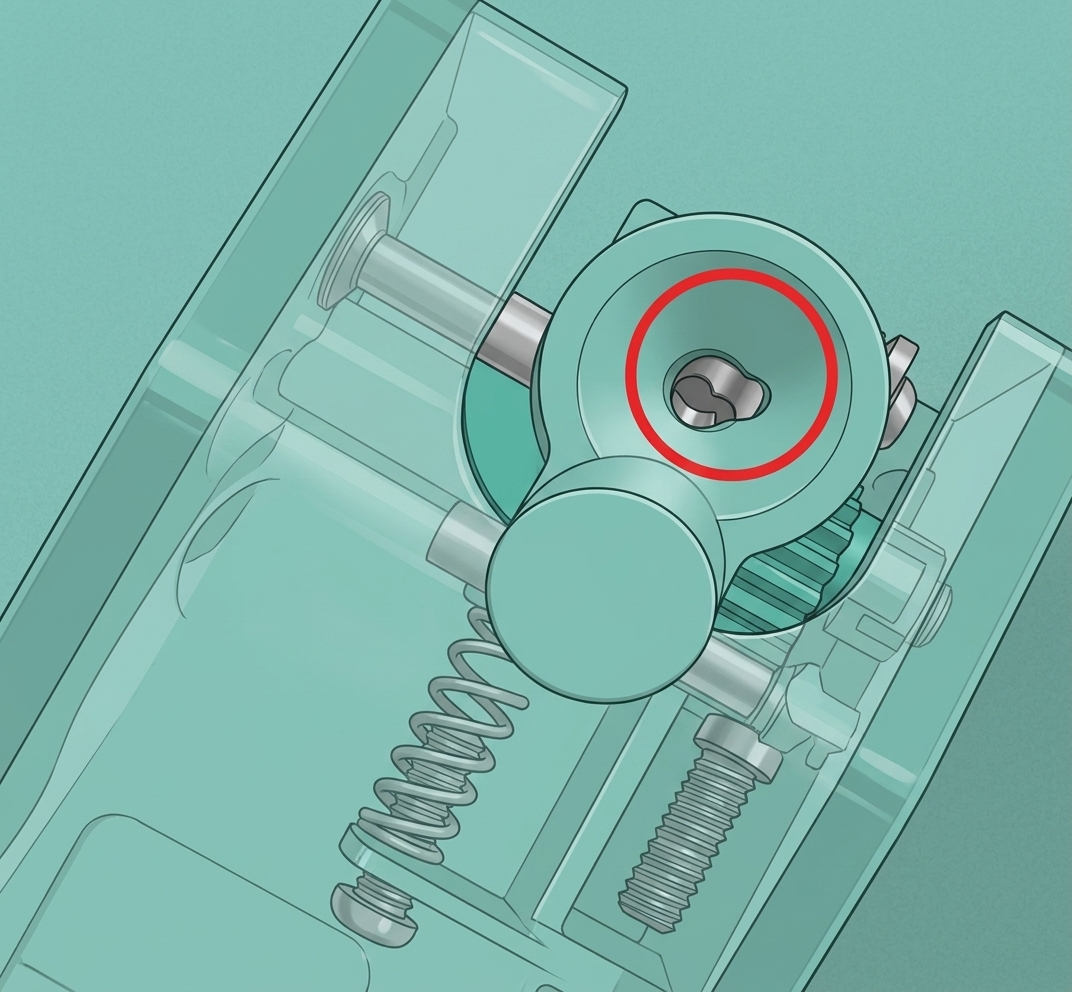

Извлеките вал узла воронки подачи с помощью шестигранного ключа H1.5 и плоскогубцев, обратите внимание на место выхода вала и обеспечьте свободное пространство.
 |
 |

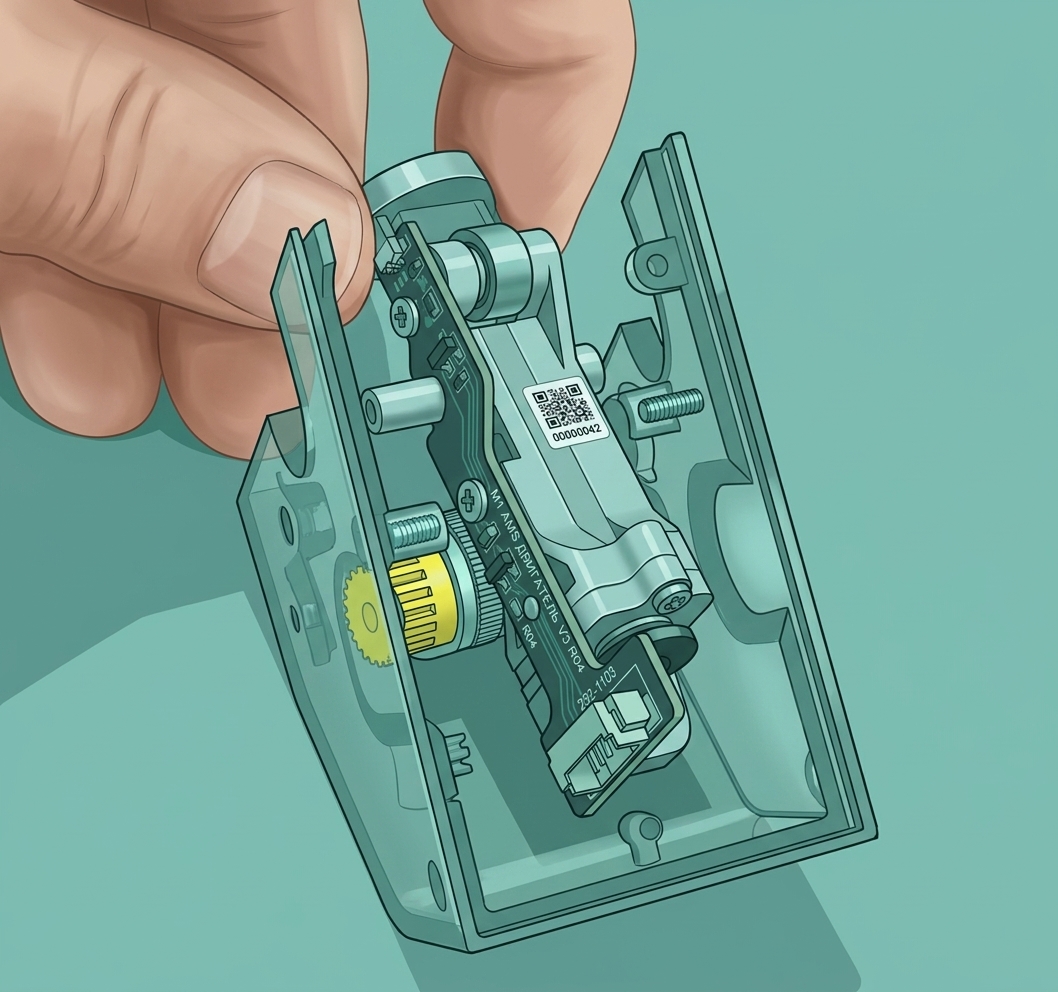

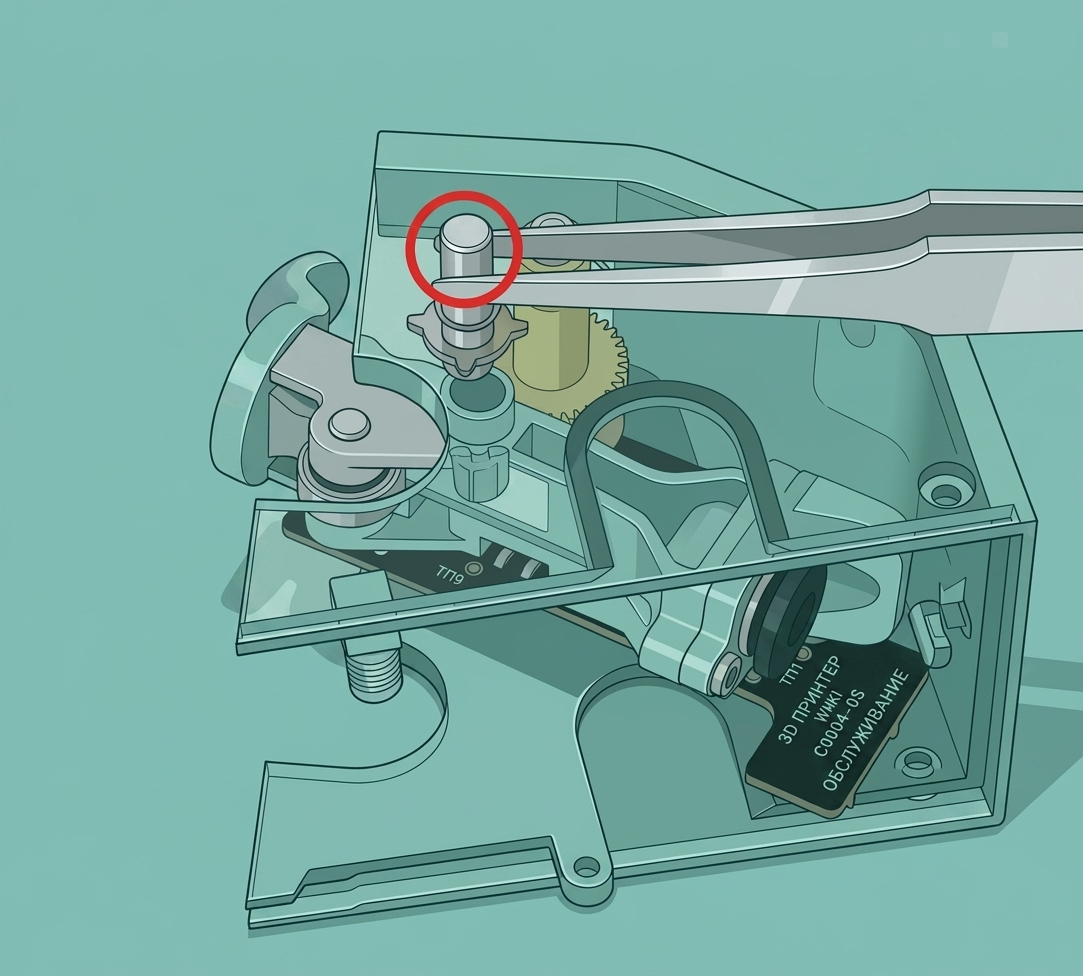

Шаг 5 - Снимите вал и демонтируйте узел воронки подачи AMS
Извлеките вал пинцетом, затем снимите узел воронки подачи AMS.
 |
 |

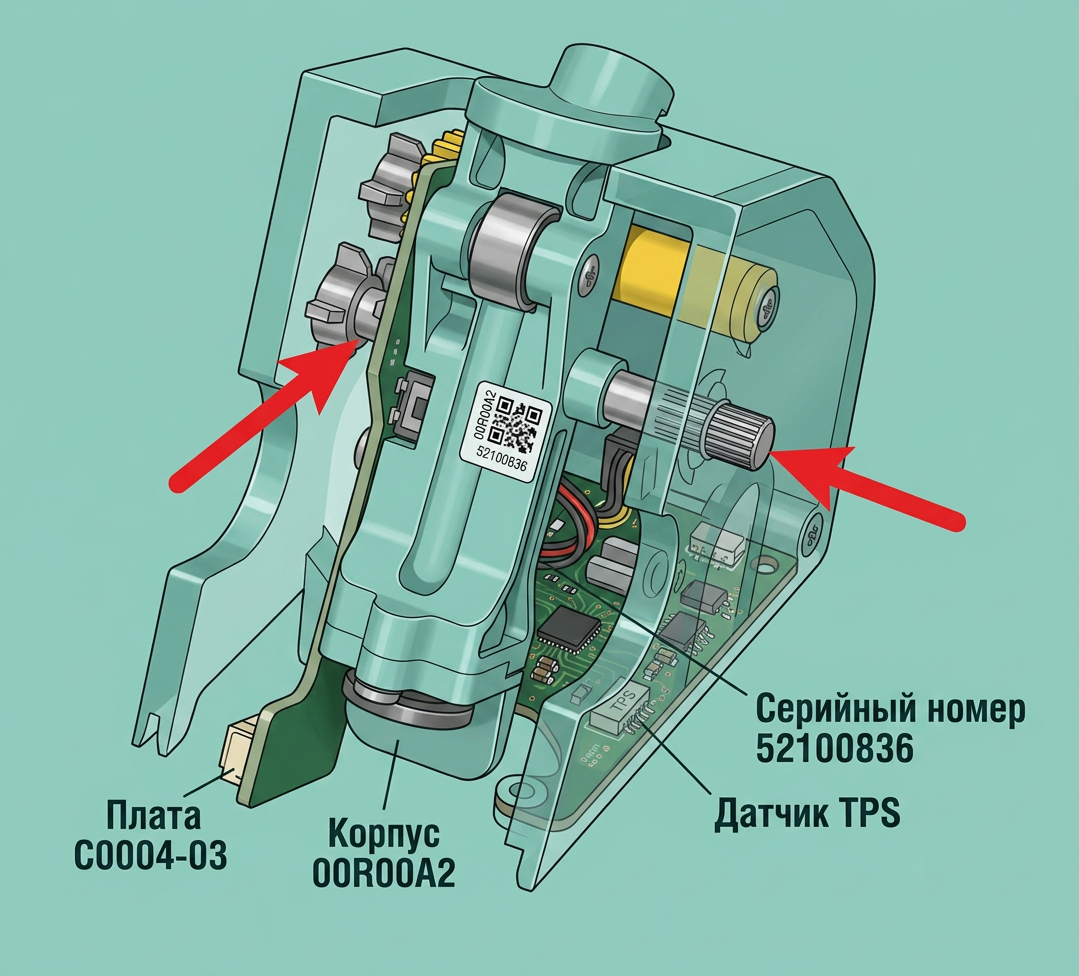

Шаг 6 - Установите узел воронки подачи AMS и вал
Установите узел воронки подачи AMS и вал, вал можно установить на место с помощью плоскогубцев.
 |
 |

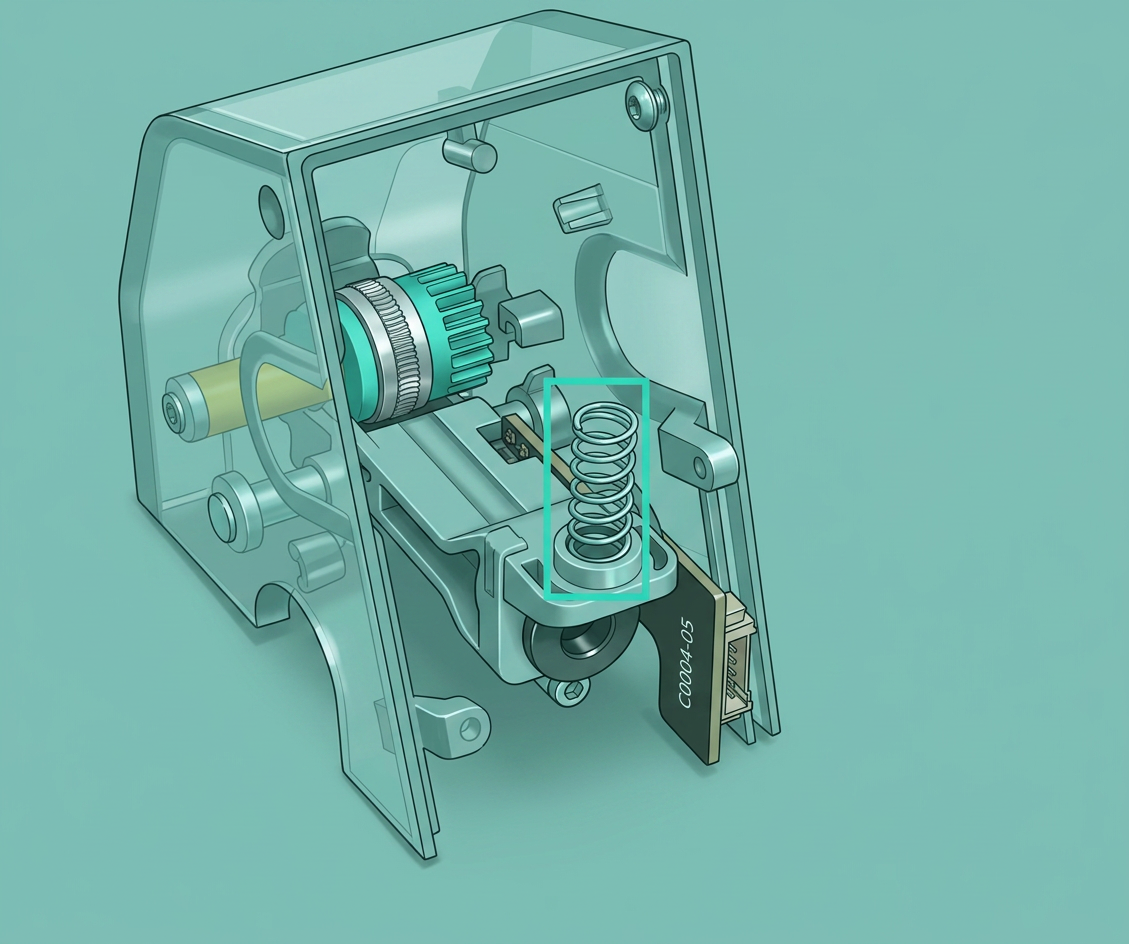

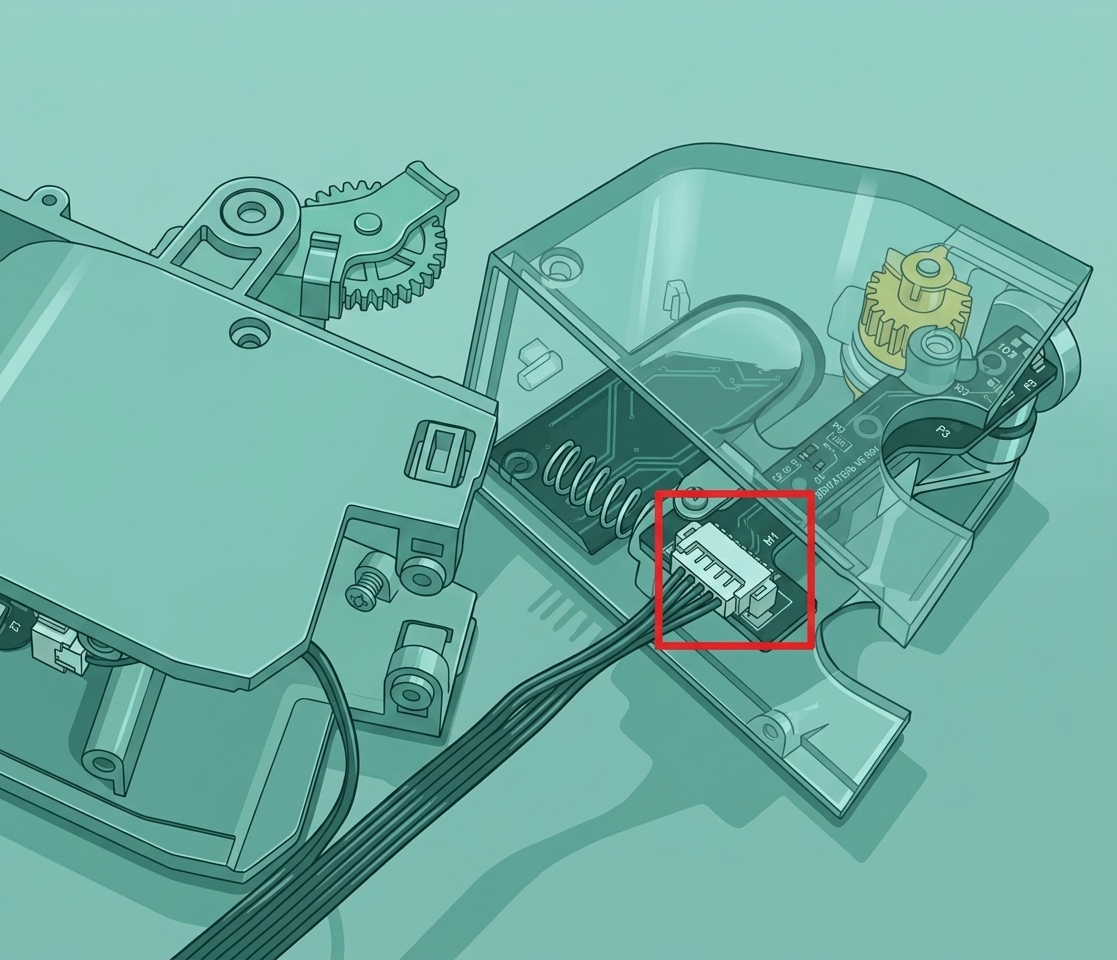

Шаг 7 - Установите пружину и подключите кабель
Установите пружину на узел воронки подачи и подключите кабель к разъему на печатной плате.
 |
 |
Шаг 8 - Соберите верхнюю крышку и нижнюю основу
Отрегулируйте положение шестерен и установите верхнюю крышку и нижнюю основу. В процессе используйте пинцет для регулировки положения пружины и установите ее другой конец на выступ на основе.
 |
 |

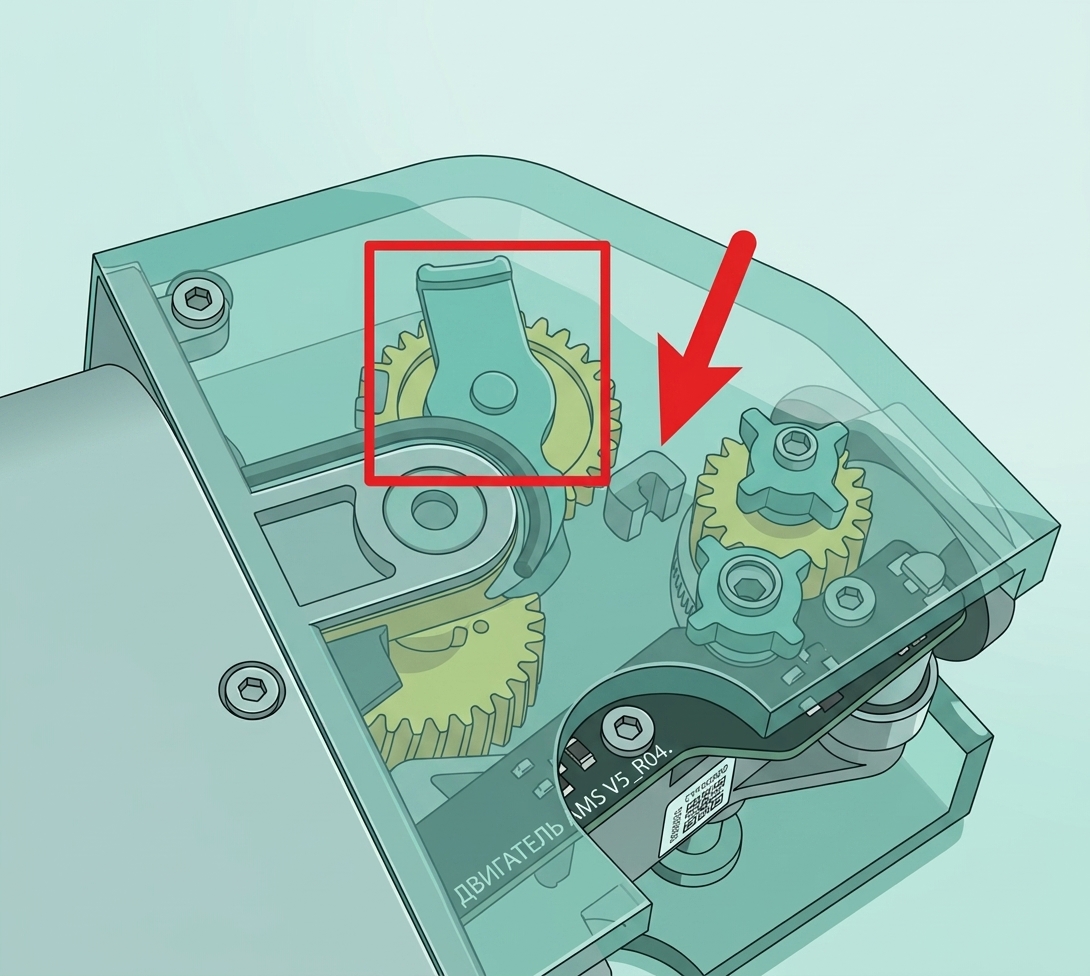

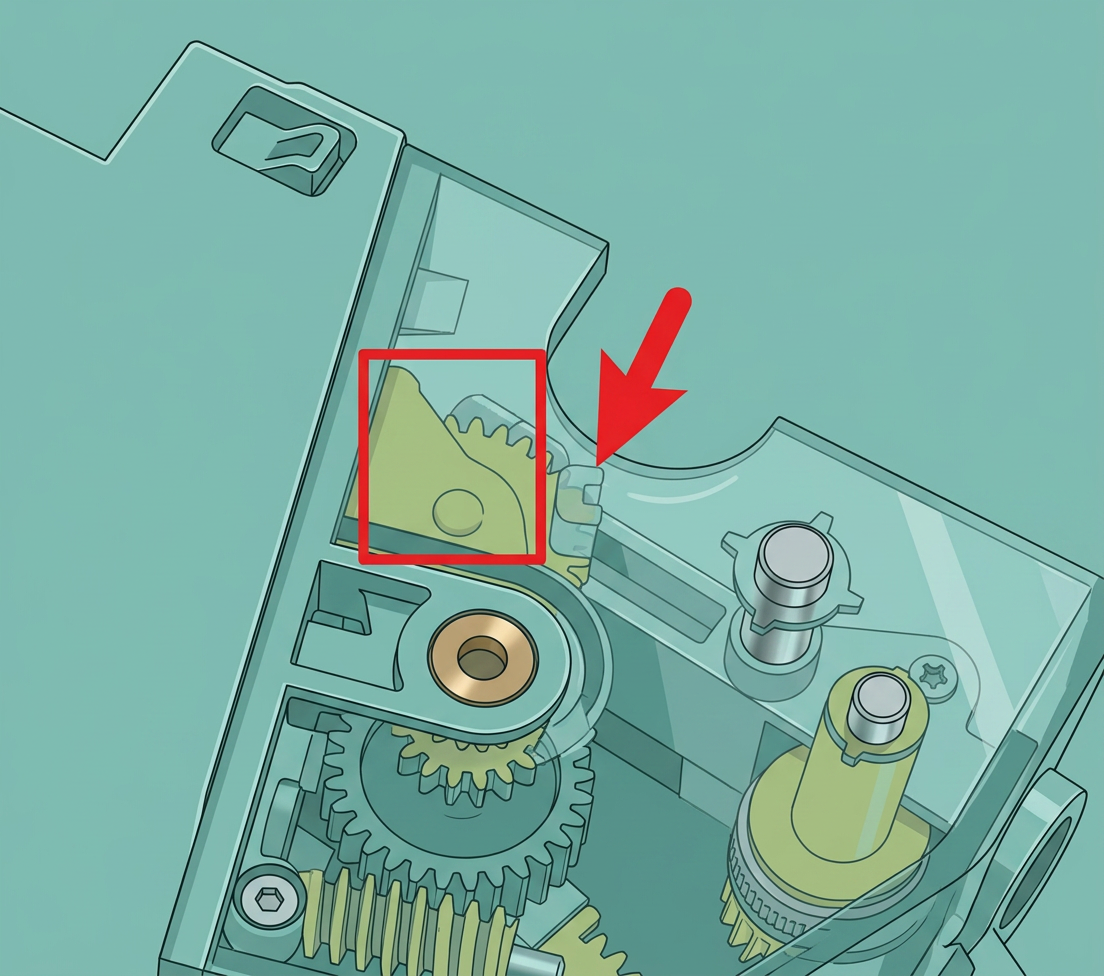

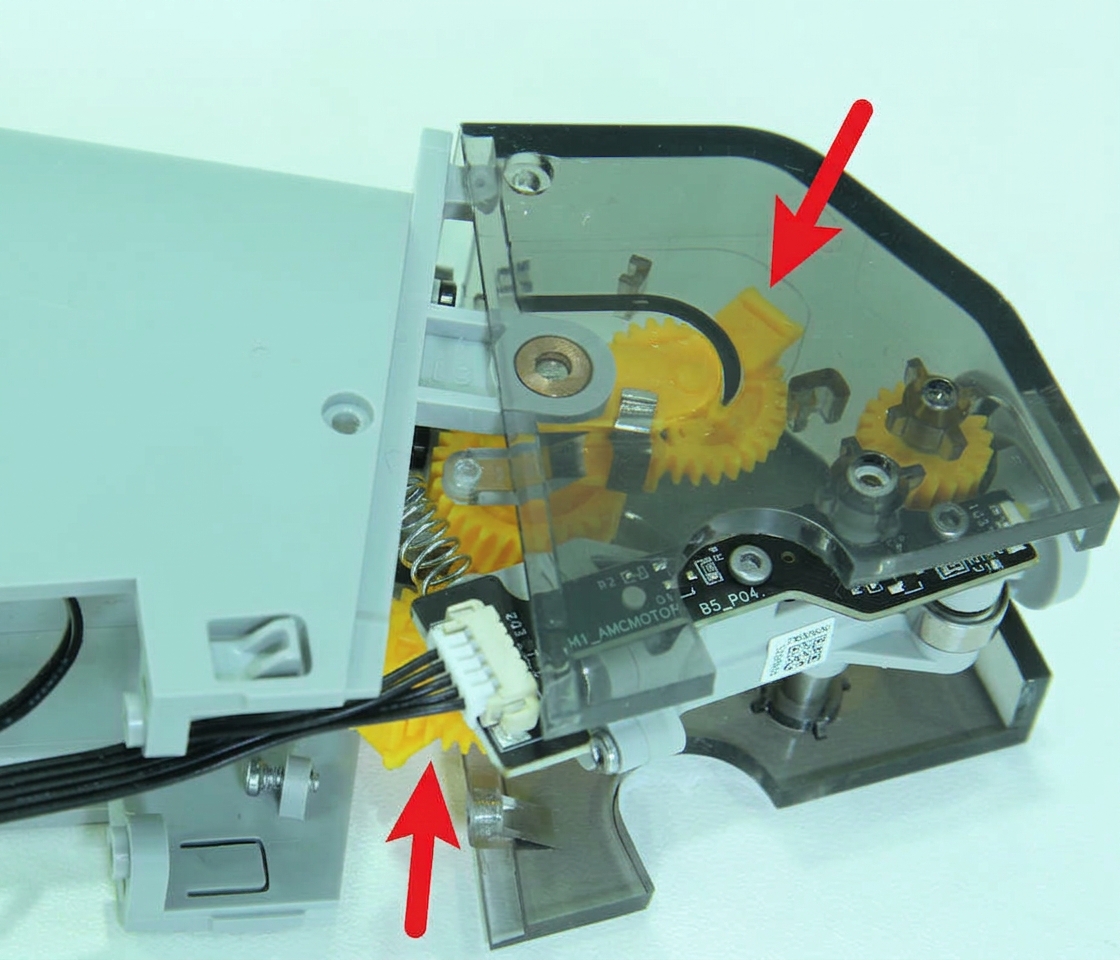

Шаг 9 - Проверьте положение шестерен
После установки на место проверьте еще раз положение шестерен (должно быть как показано на изображениях ниже), если положение неверное, отрегулируйте положение шестерен и переустановите верхнюю крышку.
 |
|

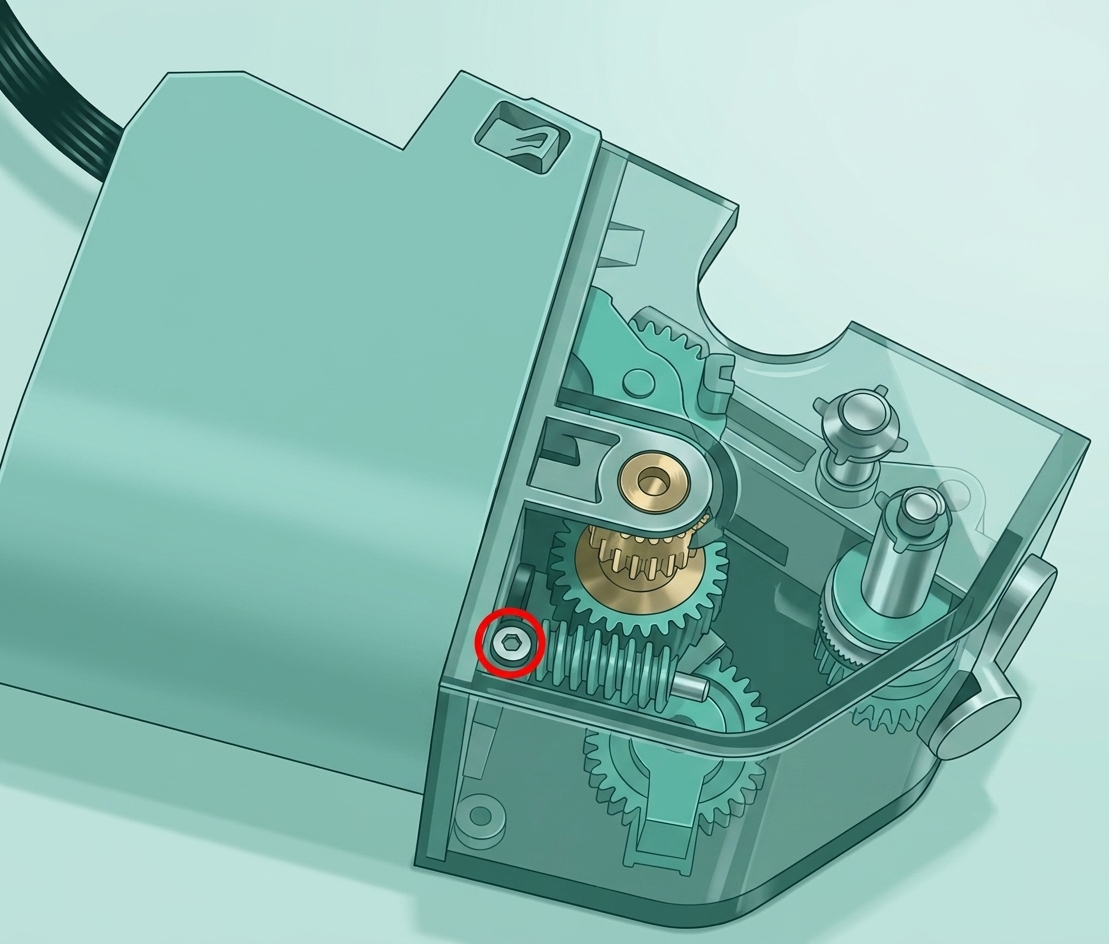

Шаг 10 - Закрепите винты
Закрутите 4 винта для фиксации, просто зафиксируйте винты на месте и не затягивайте их сильно, чтобы предотвратить проскальзывание.
|
|
|
Шаг 11 - Установите подающий механизм первой ступени на AMS
Пожалуйста, обратитесь к шагам 8~14 инструкции по замене подающего механизма первой ступени AMS для подключения трубки PTFE и установки подающего механизма первой ступени на AMS, а затем соберите AMS.
Как проверить успешность завершения

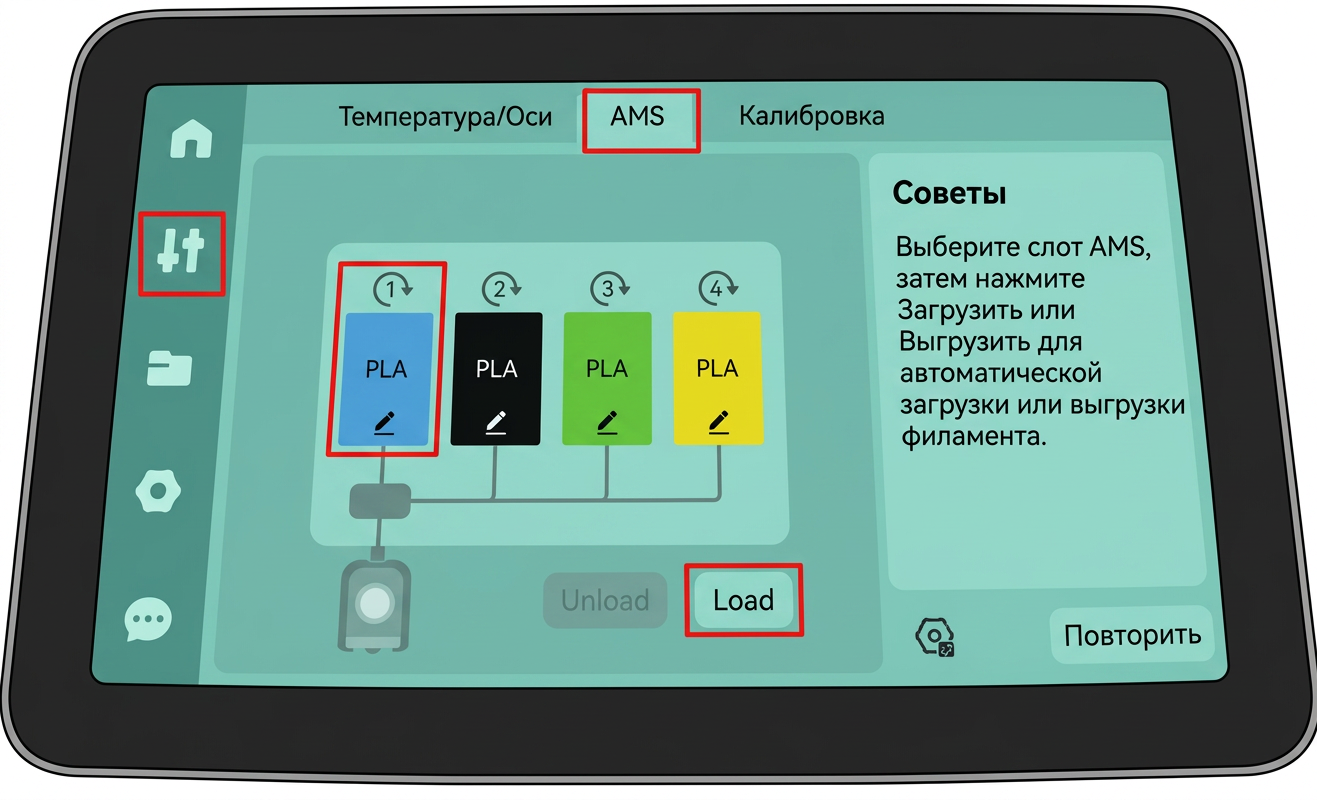

Подключите AMS к принтеру и включите его. Загрузите филамент в слот, где вы только что заменили узел воронки подачи, нажмите «Загрузить» на экране, чтобы начать загрузку филамента.

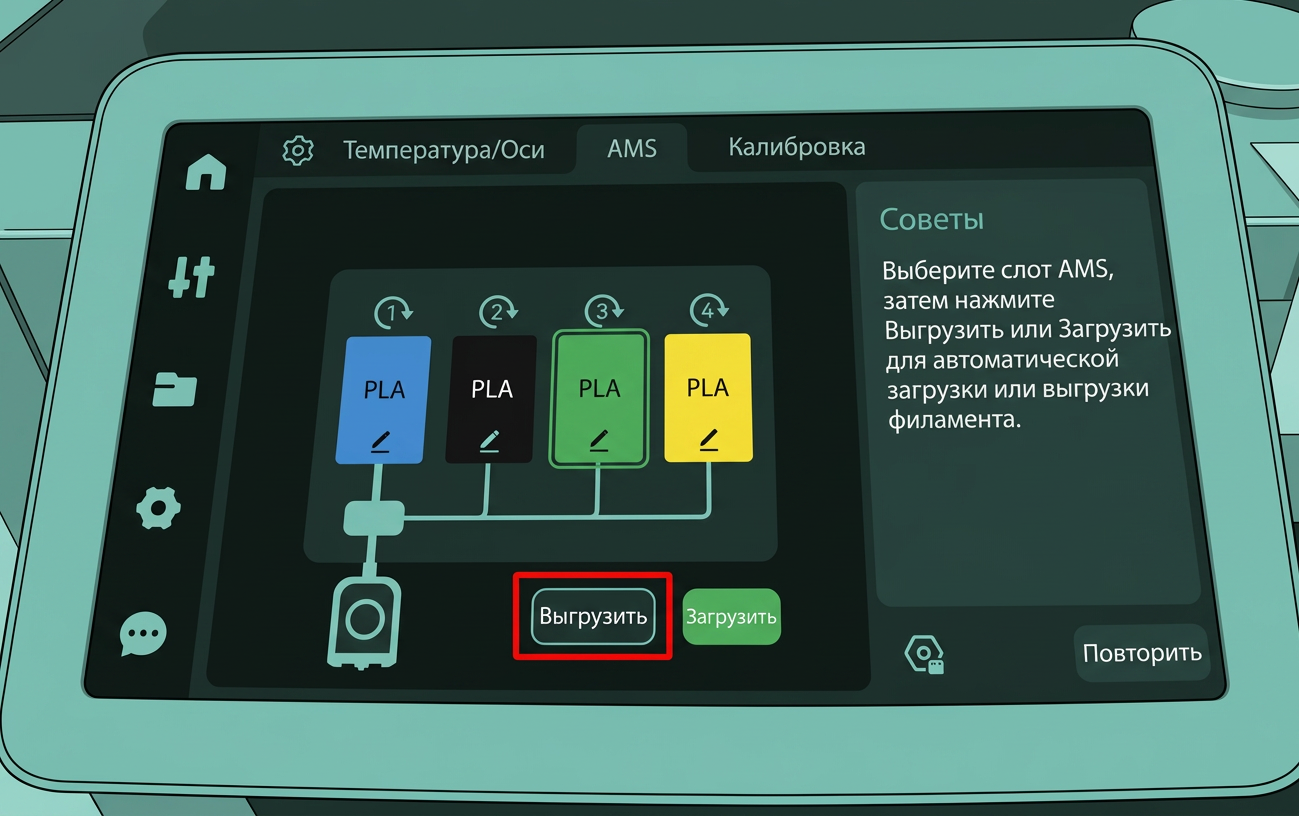

Затем нажмите «Выгрузить», чтобы выгрузить филамент.
Повторите процесс загрузки 3 раза. Если все функции работают нормально, замена завершена успешно. В противном случае проверьте соединения кабелей и трубок филамента. Если ошибок не обнаружено и неисправность сохраняется, обратитесь в сервисную службу за рекомендациями по устранению.
