Что это такое
Блок подачи AMS, как следует из названия, это устройство, обеспечивающее приводную силу для подачи филамента AMS, и в одном AMS находится четыре блока подачи AMS.
Когда использовать
Ошибка шестерен или видимые повреждения, нестабильная работа датчика.
Необходимые инструменты и материалы
Шестигранный ключ H1.5
Предупреждение о безопасности и состояние машины перед началом работы
Выключите питание принтера и отсоедините соединение с принтером.
Руководство по выполнению операций
Шаг 1 - (Разборка) Отсоедините ПТФЭ трубку
Откройте крышку AMS, нажмите кнопку на хабе филамента и вытяните ПТФЭ трубку.
 |
.png) |
Шаг 2 - Открутите 2 винта

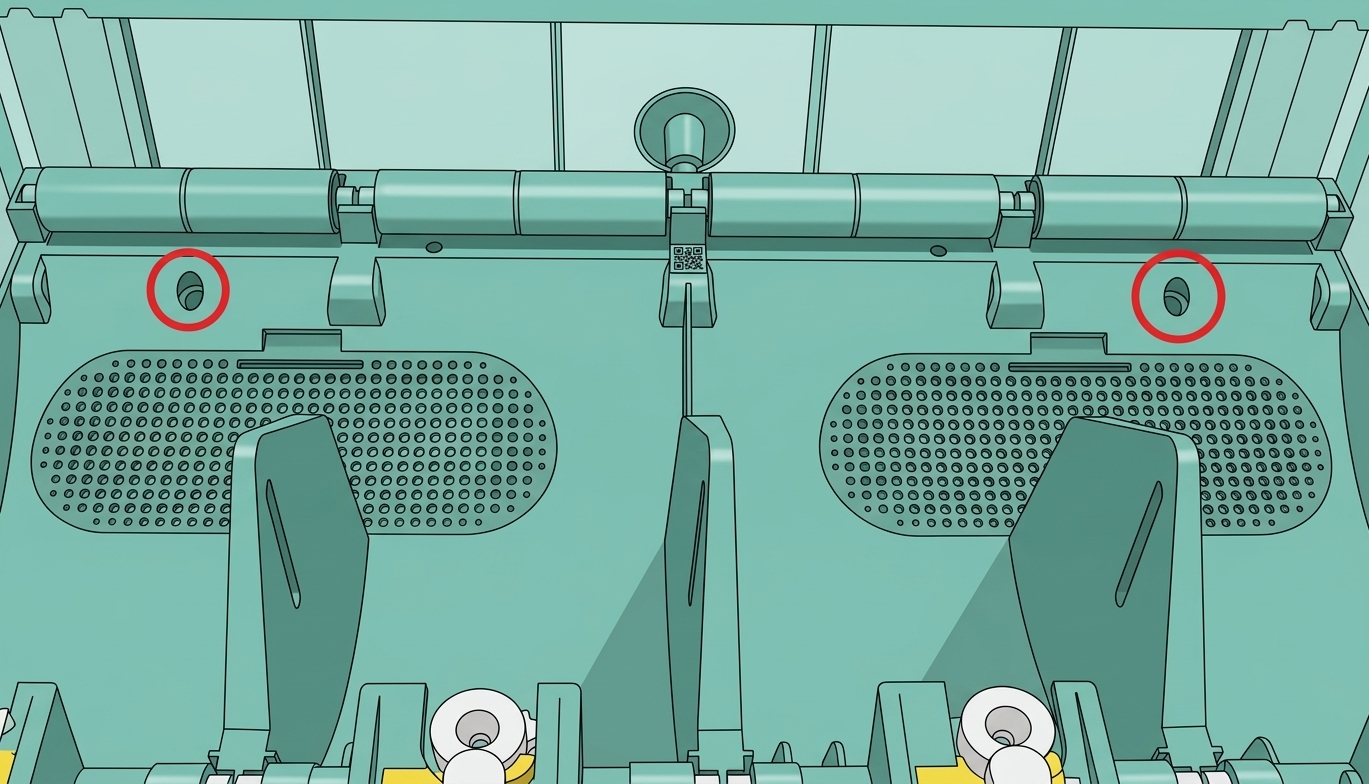

Открутите 2 винта (BT3×8).
Шаг 3 - Снимите среднюю раму

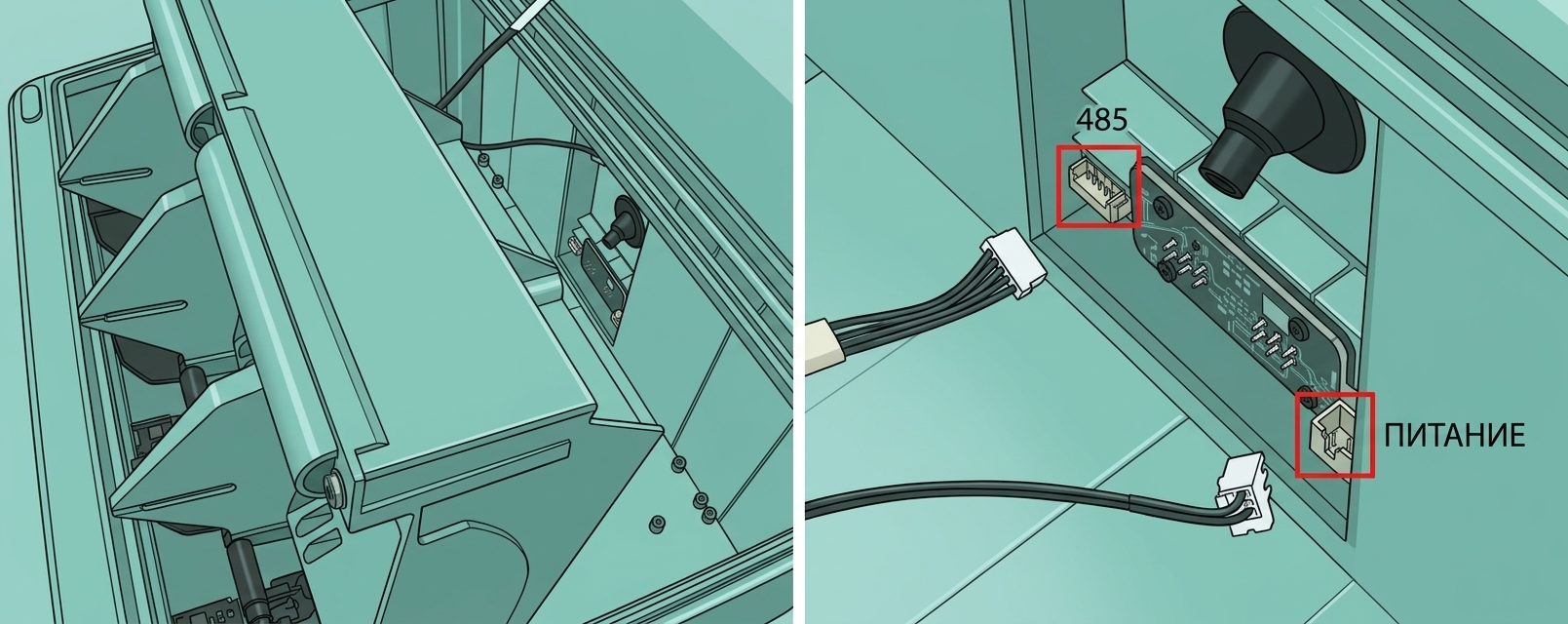

Переверните среднюю раму вверх, отсоедините кабель Bambu Bus и кабель питания, снимите модуль средней рамы.
 |
 |
ams-active-support-shaft-assembly" class="toc-header">Шаг 4 - Снимите сборку активного опорного вала AMS
Снимите сборку активного опорного вала AMS.
Шаг 5 - Отсоедините кабель и трубку

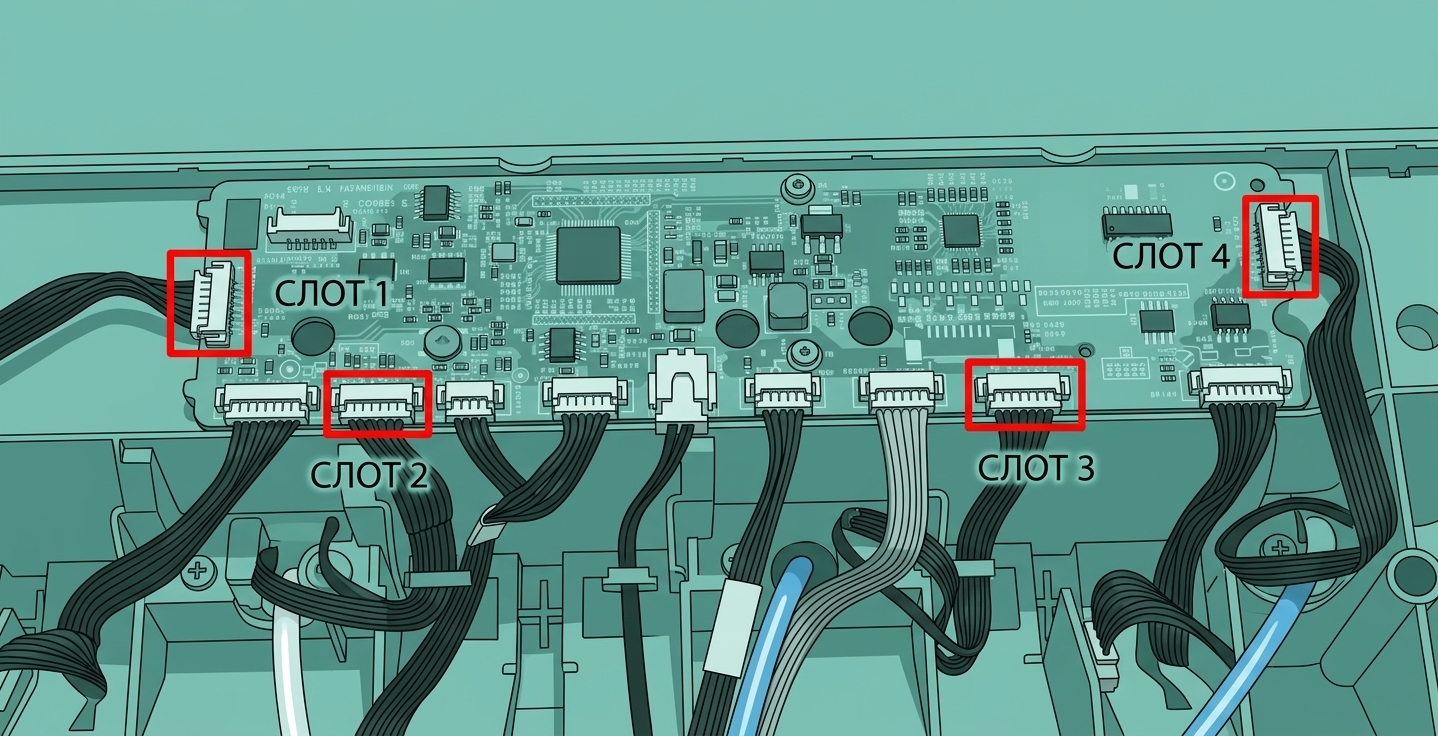

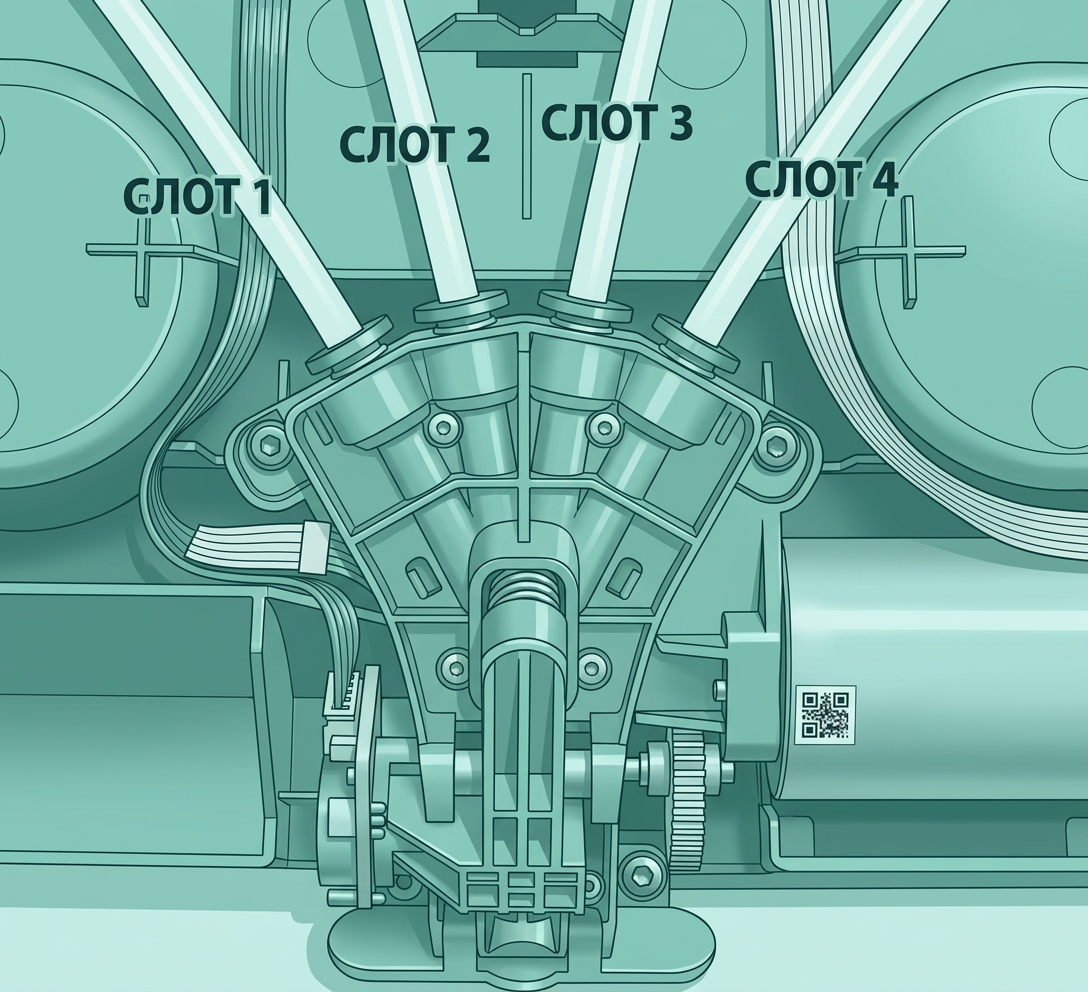

Отсоедините кабель от материнской платы, а ПТФЭ трубку от хаба филамента. Например, если вы хотите заменить блок подачи AMS в слоте 1, то вы отсоединяете соответствующий кабель и трубку.
 |
 |
Шаг 6 - Снимите фидер AMS

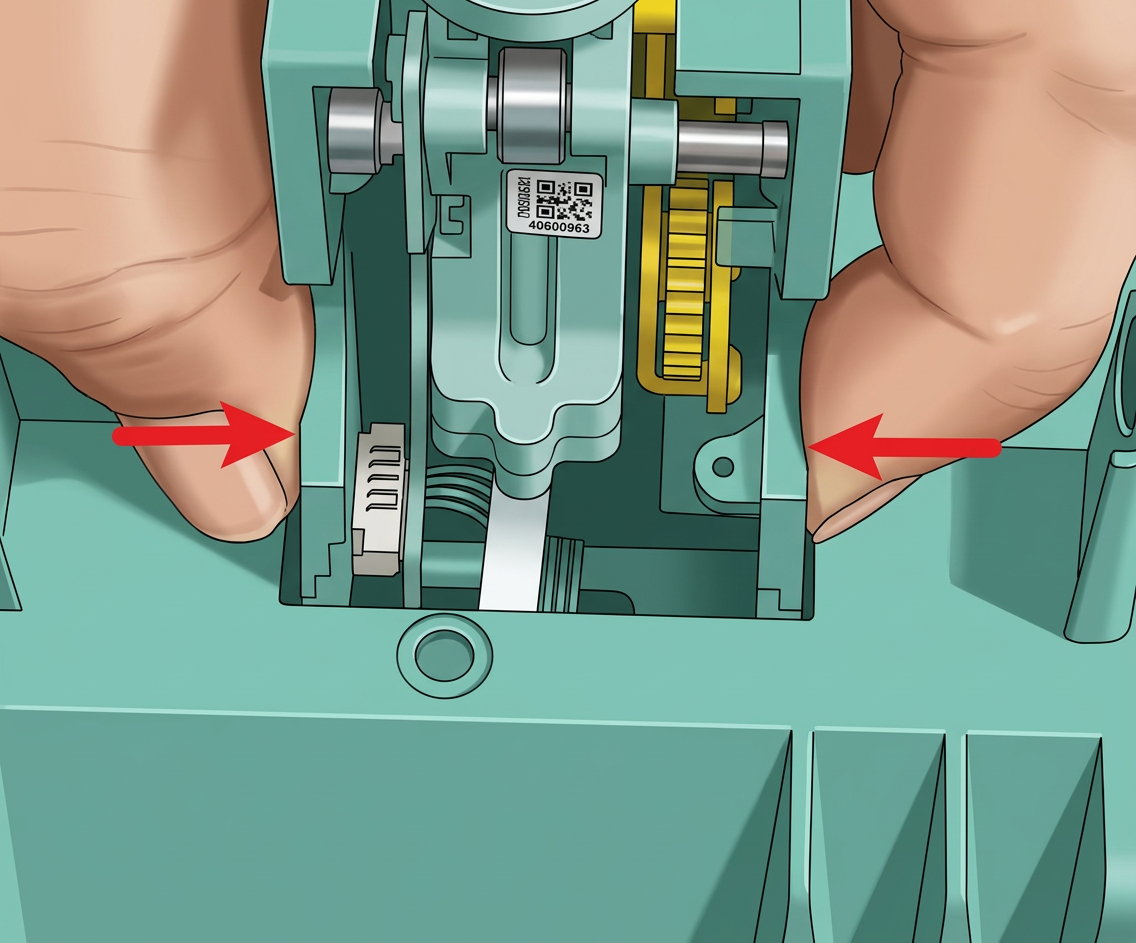

В зависимости от блока подачи AMS, который необходимо снять, открутите 4 фиксирующих винта (BT2×8) на его нижней стороне, нажмите с обеих сторон блока подачи AMS, чтобы снять его.
 |
 |
Шаг 7 - Отсоедините ПТФЭ трубку

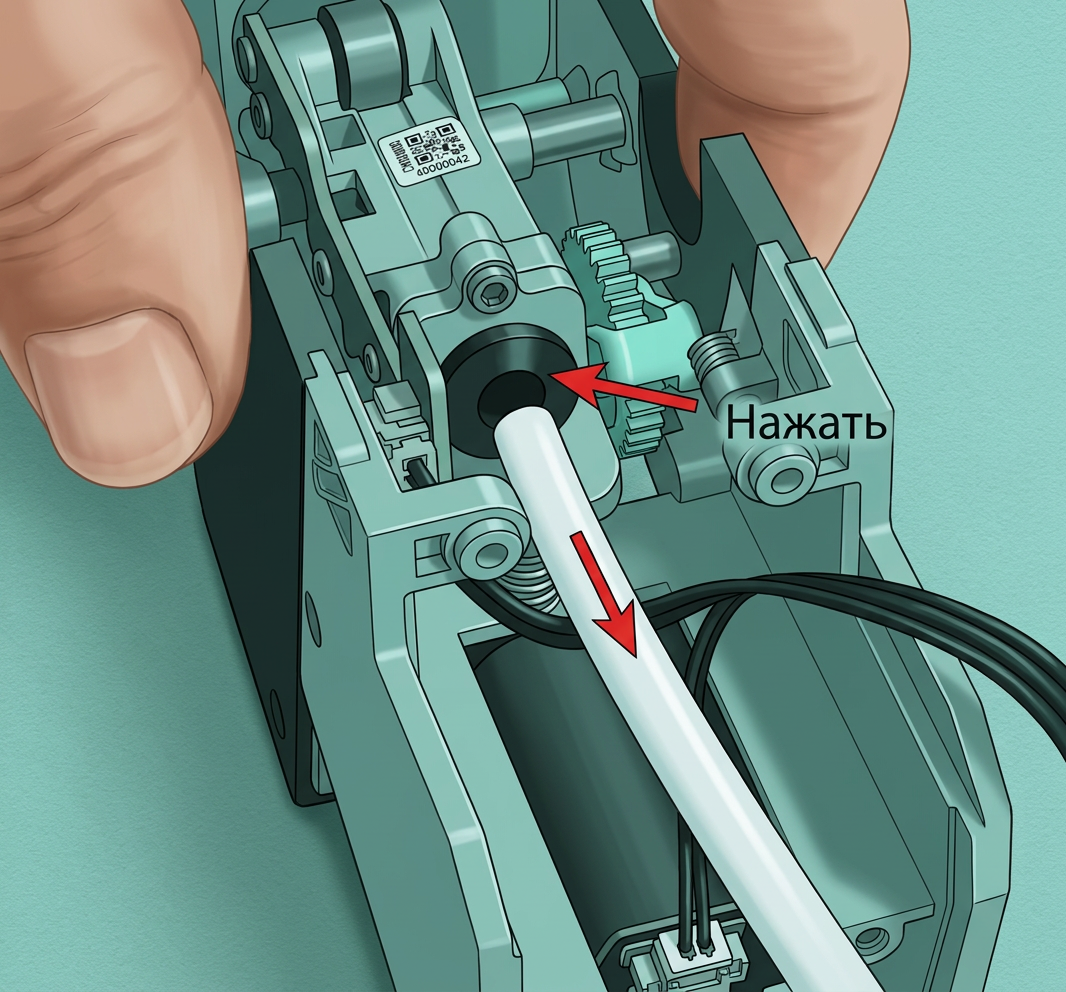

Отсоедините ПТФЭ трубку.
Шаг 8 - (Сборка) Подключите ПТФЭ трубку

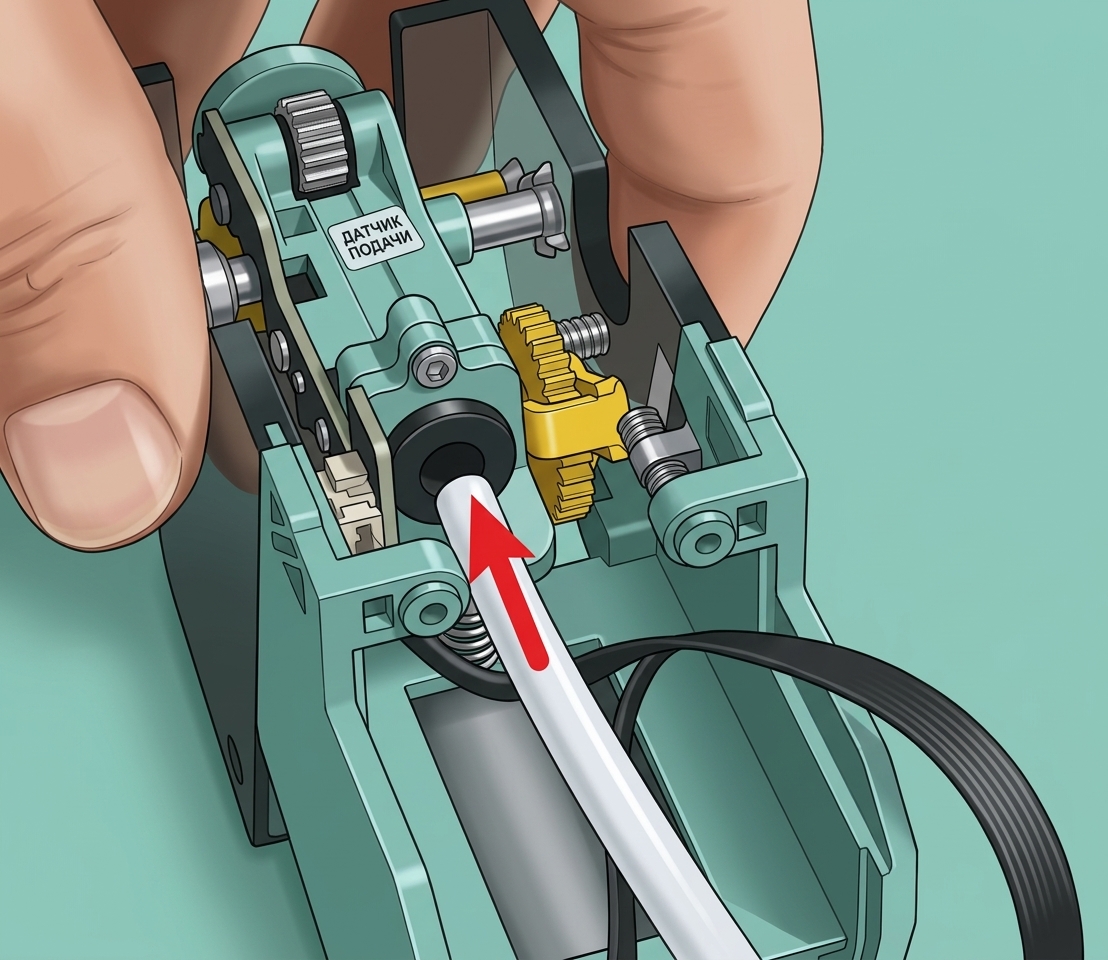

Подключите ПТФЭ трубку к фидеру.
(Примечание: Длина трубки для фидеров в слоте 1&4 составляет 230 мм; для фидеров в слоте 2&3 — 195 мм).
Шаг 9 - Установите фидер AMS

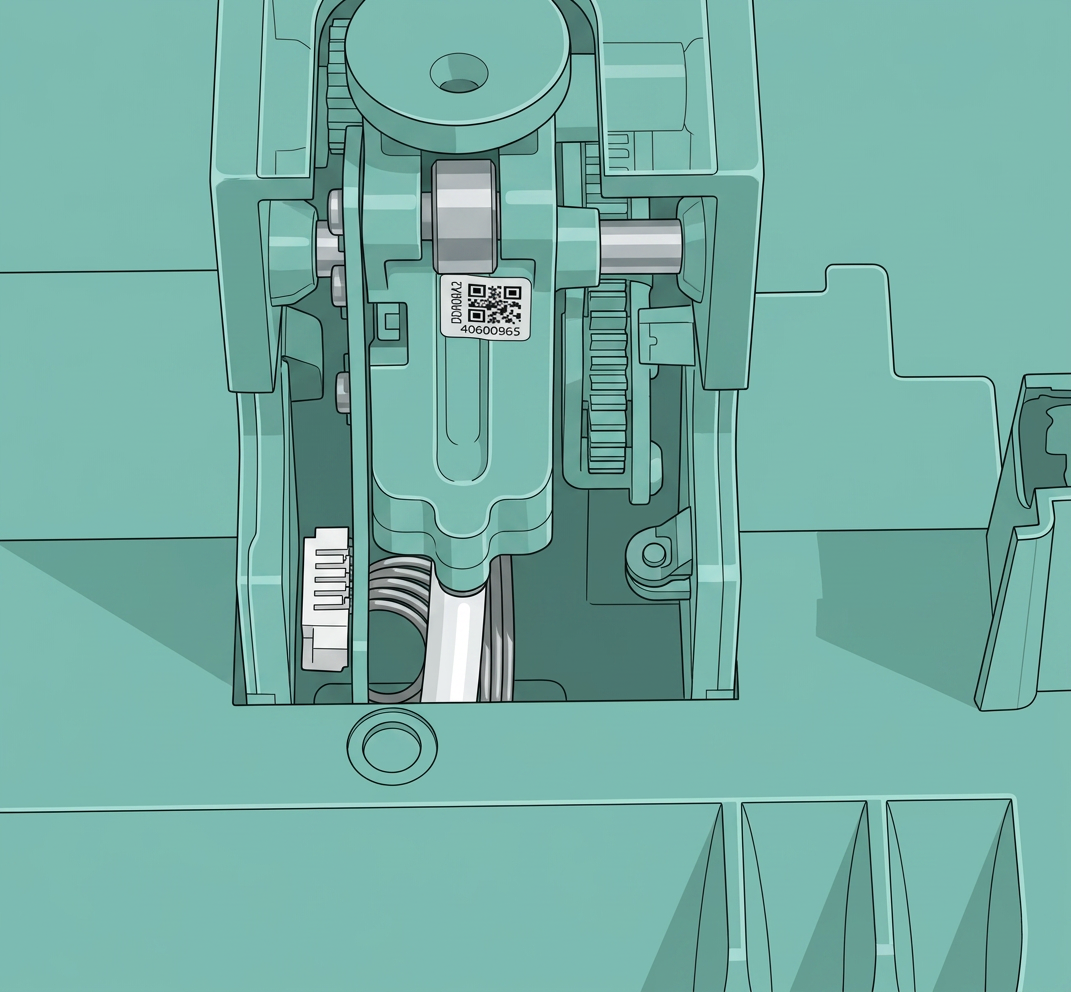

Пропустите кабель и ПТФЭ трубку через отверстие в средней раме и установите блок подачи AMS на место, закрепите 4 винтами (BT2×8).
 |
 |
|
Шаг 10 - Подключите кабель и ПТФЭ трубку
Подключите кабель и ПТФЭ трубку.
Подключите кабель к материнской плате, а ПТФЭ трубку к хабу филамента. Например, если вы устанавливаете блок подачи AMS в слот 1, то вы используете разъемы, помеченные как SLOT1.
|
|
|
Шаг 11 - Установите блок приводной втулки AMS
Установите блок приводной втулки AMS.
Шаг 12 - Установите среднюю раму
Поместите среднюю раму в корпус AMS, подключите кабель Bambu Bus и кабель питания.
Шаг 13 - Закрутите 2 винта
Установите среднюю раму на место, закрепите 2 винтами (BT3×8).
Шаг 14 - Подключите ПТФЭ трубку

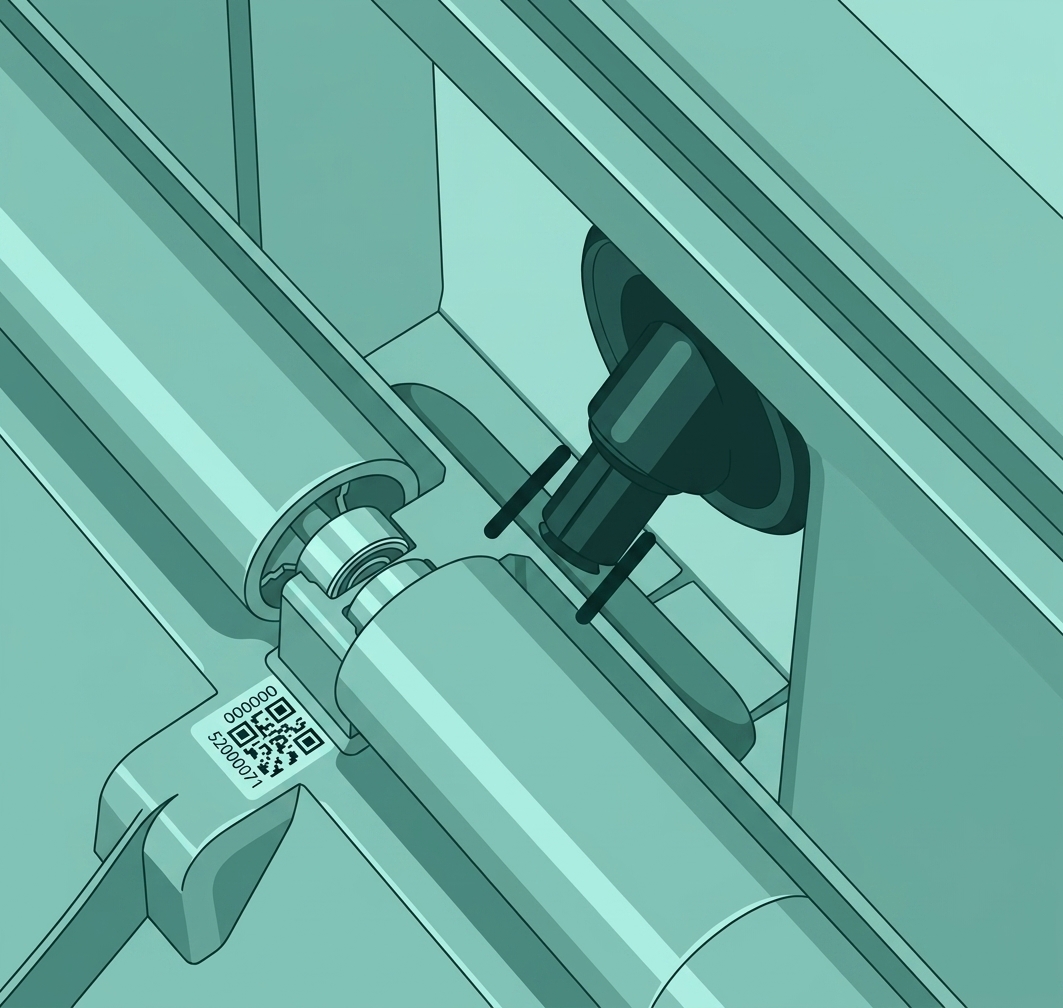

Проверьте кронштейн трубки и вставьте ПТФЭ трубку, попробуйте вытянуть ее, чтобы убедиться, что трубка хорошо подключена.
 |
.png) |
Как проверить завершение/успех
Подключите AMS к принтеру и включите питание. Загрузите филамент в слот, где вы заменили блок подачи AMS, нажмите на экране «Загрузить», чтобы начать загрузку филамента.
Затем нажмите «Выгрузить», чтобы выгрузить филамент.
Повторите процесс загрузки 3 раза, если все функции работают нормально, замена завершена успешно. В противном случае проверьте соединения кабелей и трубок филамента, если ошибок не найдено и неисправность сохраняется, обратитесь в службу поддержки за советом по решению.
