Замена двигателя экструдера

Двигатель экструдера

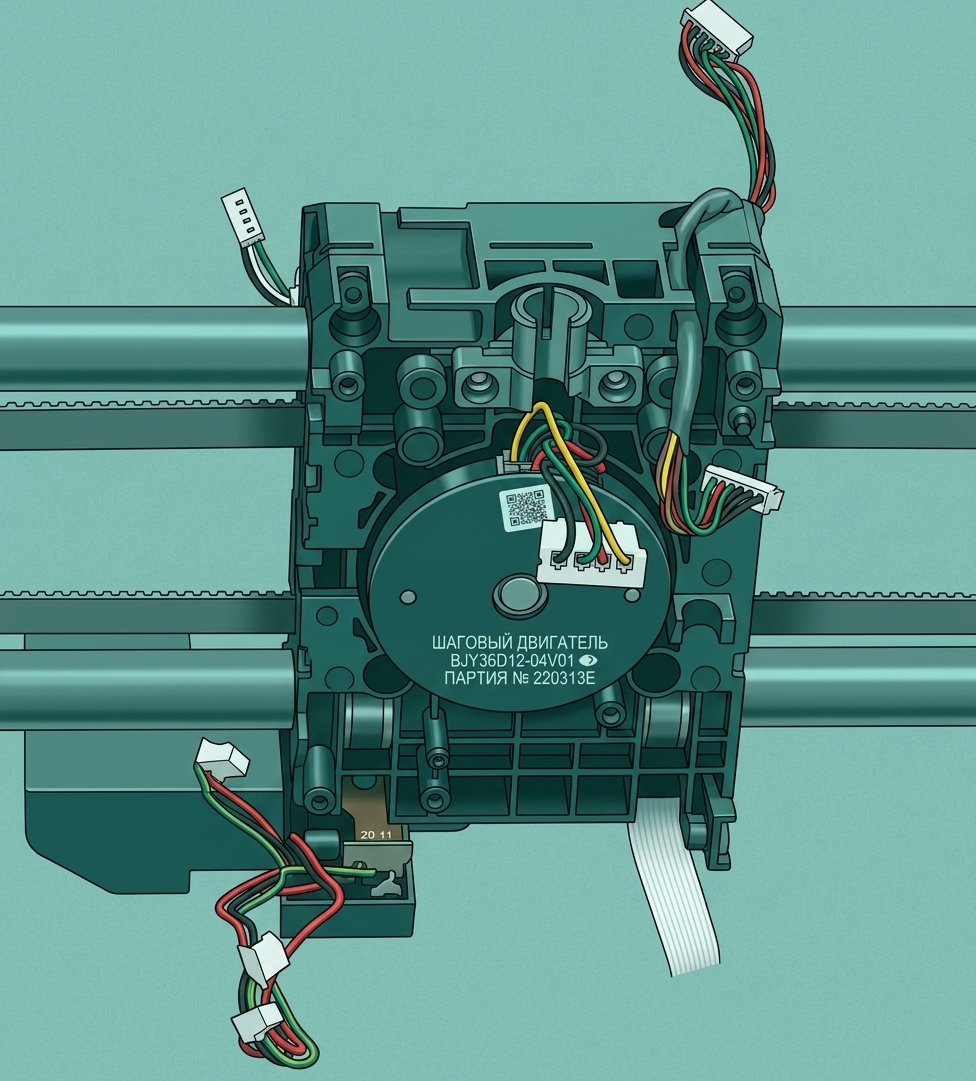

Двигатель экструдера, установленный на печатной головке, приводит в движение экструдер. Это круговой шаговый двигатель серии 36.

Двигатель экструдера

Когда использовать

• Двигатель поврежден и не функционирует.
• Служба послепродажного обслуживания подтвердила неисправность двигателя экструдера путем анализа логов.

Инструменты

1. Новый двигатель экструдера
2. Шестигранный ключ H2.0/H1.5
3. Силиконовый клей

Силиконовый клей (для справки)

Предупреждение о безопасности

ВАЖНО!

Критически важно отключить принтер от сети перед выполнением любых работ по обслуживанию, включая работы с электроникой принтера и проводами печатной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут замкнуть накоротко, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами при включенном принтере. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Следовательно, критически важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, откройте новый тикет на нашей Странице поддержки, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Руководство по эксплуатации

Шаг 1 - Снятие сборки платы TH

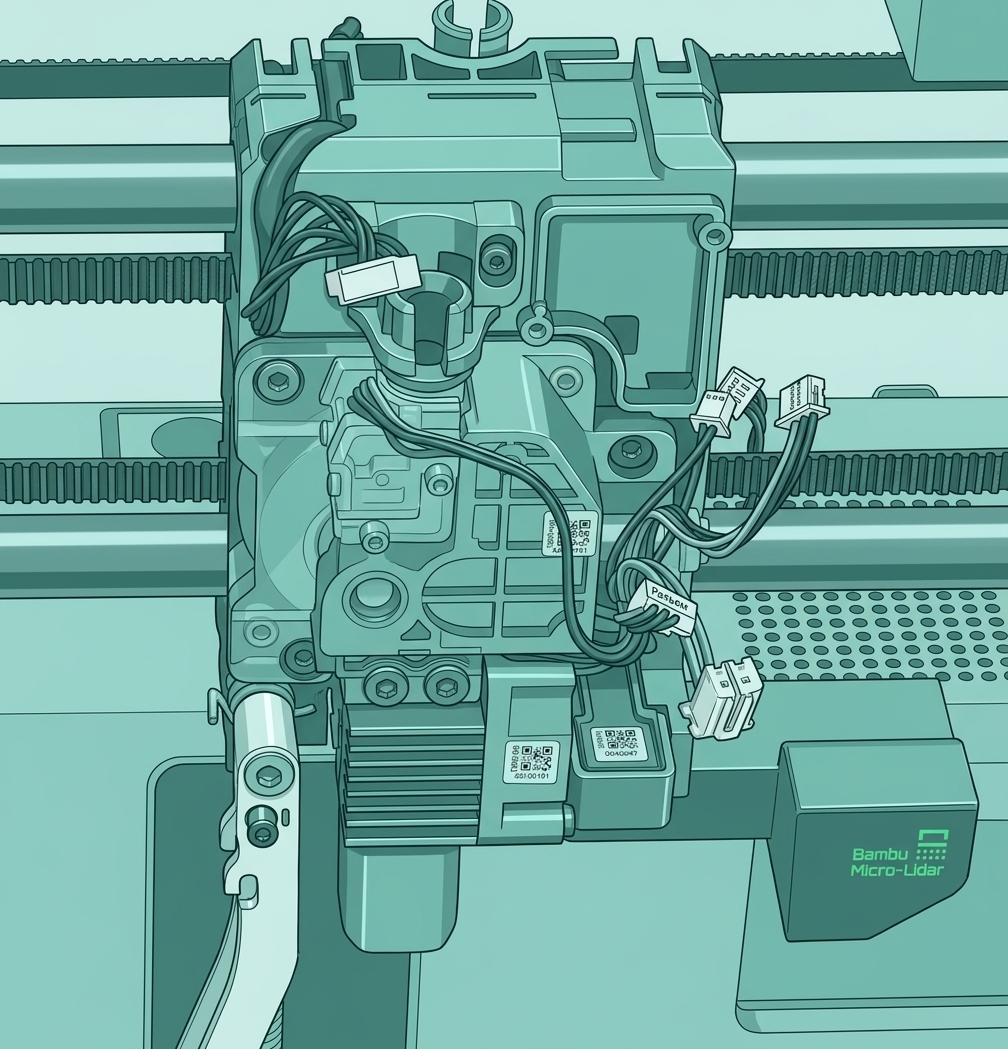

См. видео «Замена сборки платы TH» для разборки печатной головки и снятия сборки платы TH.

Шаг 2 - Снятие кабеля LED-подсветки логотипа

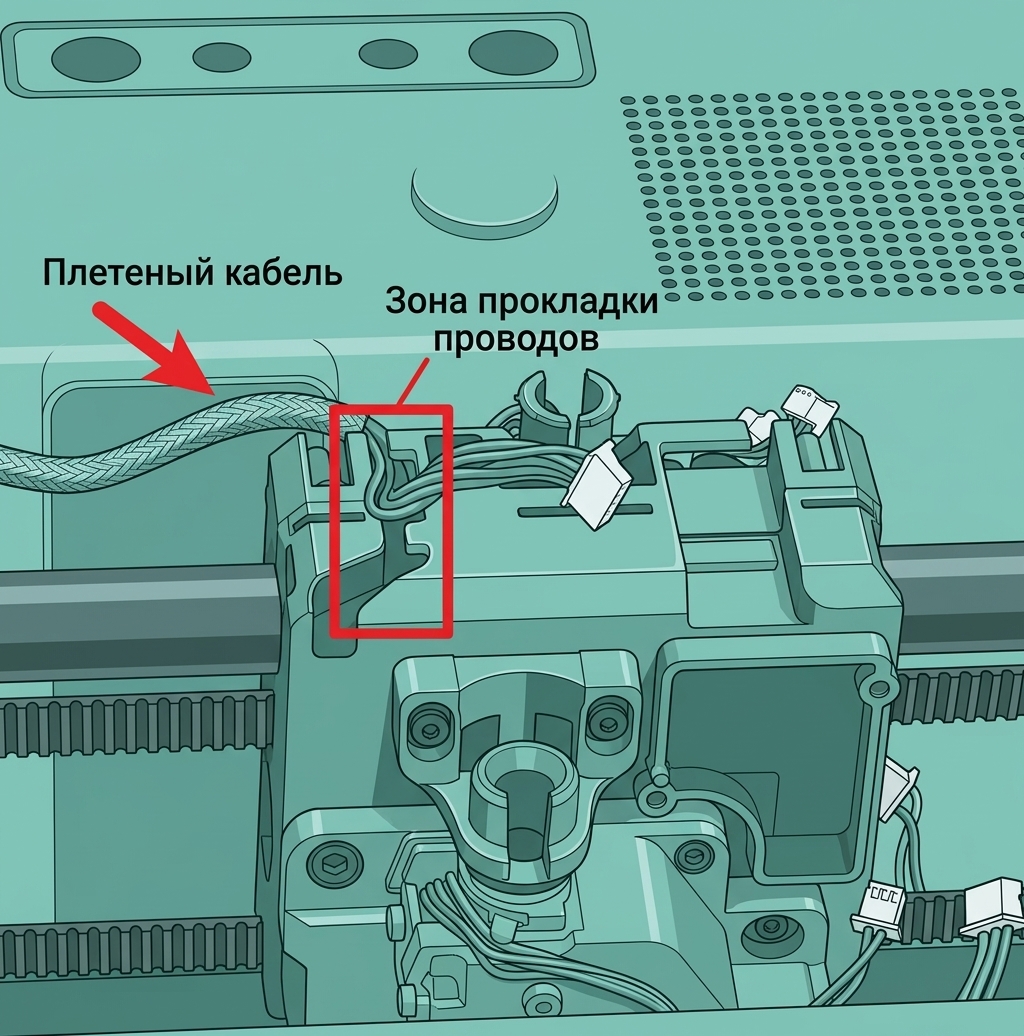

Отсоедините кабель LED-логотипа.

Шаг 3 - Снимите микролидар Bambu

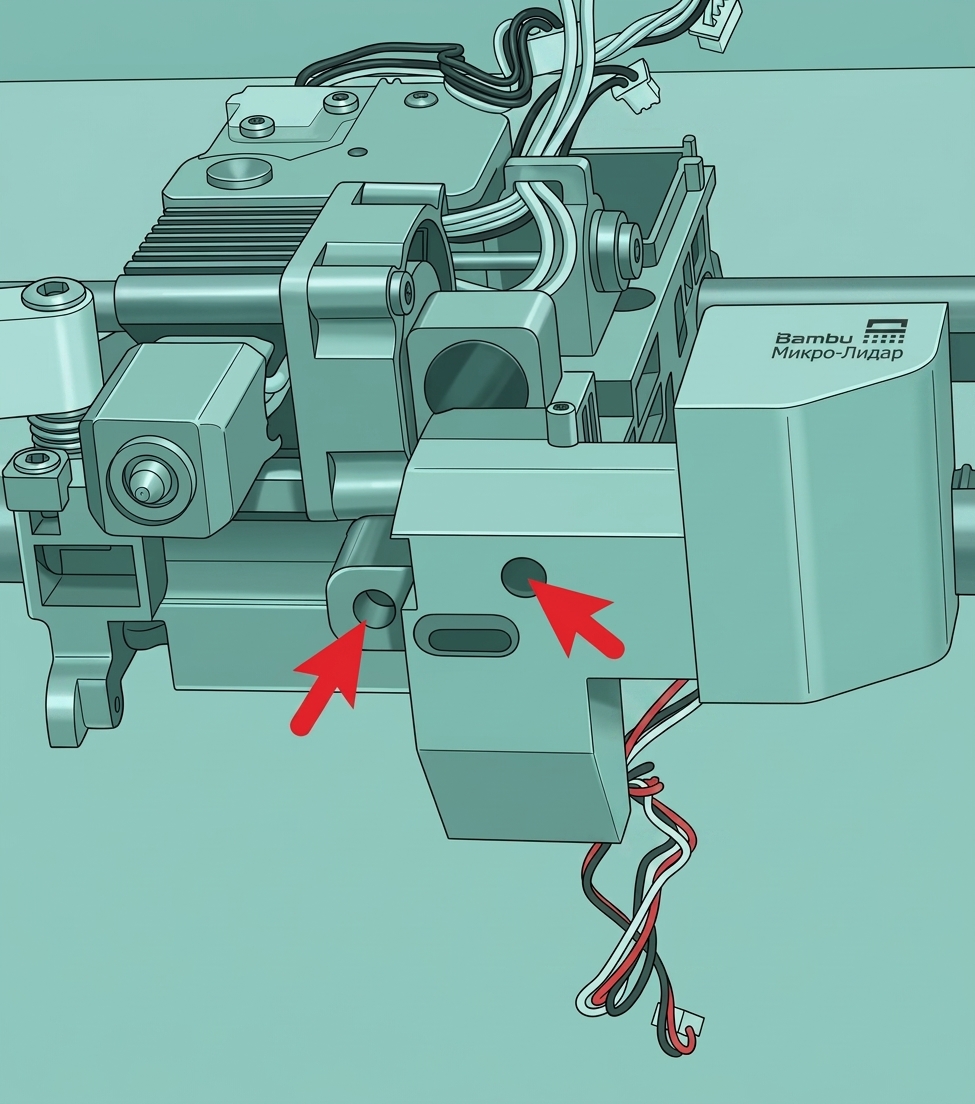

Открутите 2 винта шестигранным ключом H1.5 и снимите узел микролидара.

Шаг 4 - Открутите 8 винтов

Открутите 8 винтов шестигранным ключом H2.0 последовательно.

Шаг 5 - Снимите узел передней каретки слайдера печатной головки

Снимите узел передней каретки печатной головки (с экструдером).

Примечание: На задней крышке слайдера печатной головки в верхней части медной втулки закреплены четыре пружины, чтобы предотвратить её падение.

Шаг 6 - Снимите экструдер

Открутите 3 винта шестигранным ключом H2.0 и снимите экструдер и хотенд.

Шаг 7 - Снимите мотор экструдера

Открутите 2 винта шестигранным ключом H2.0 и снимите мотор экструдера.

Шаг 8 - Установите мотор экструдера

Установите новый мотор экструдера на переднюю каретку слайдера печатной головки, убедившись, что кабель мотора расположен сверху. Затем закрепите мотор, затянув 2 винта.

Шаг 9 - Установите экструдер

Установите экструдер и хотенд вместе на переднюю каретку слайдера печатной головки, затем закрепите их 3 винтами.

Шаг 10 - Установите узел передней каретки печатной головки

Перед установкой убедитесь, что пружины расположены правильно и обе медные втулки вставлены в соответствующие пазы на задней крышке слайдера. Затем аккуратно установите узел передней каретки слайдера печатной головки, следя за тем, чтобы не зажать кабель мотора.

Шаг 11 - Затяжка винтов (4+4)

Затяните винты, чтобы закрепить узел передней каретки слайдера печатной головки. Пожалуйста, затяните винты в порядке 1~8, как показано на рисунке ниже.

Шаг 12 - Установка микролидара Bambu

Установите микролидар Bambu под печатной головкой и закрепите его 2 винтами.

Шаг 13 - Установка кабеля LED-логотипа

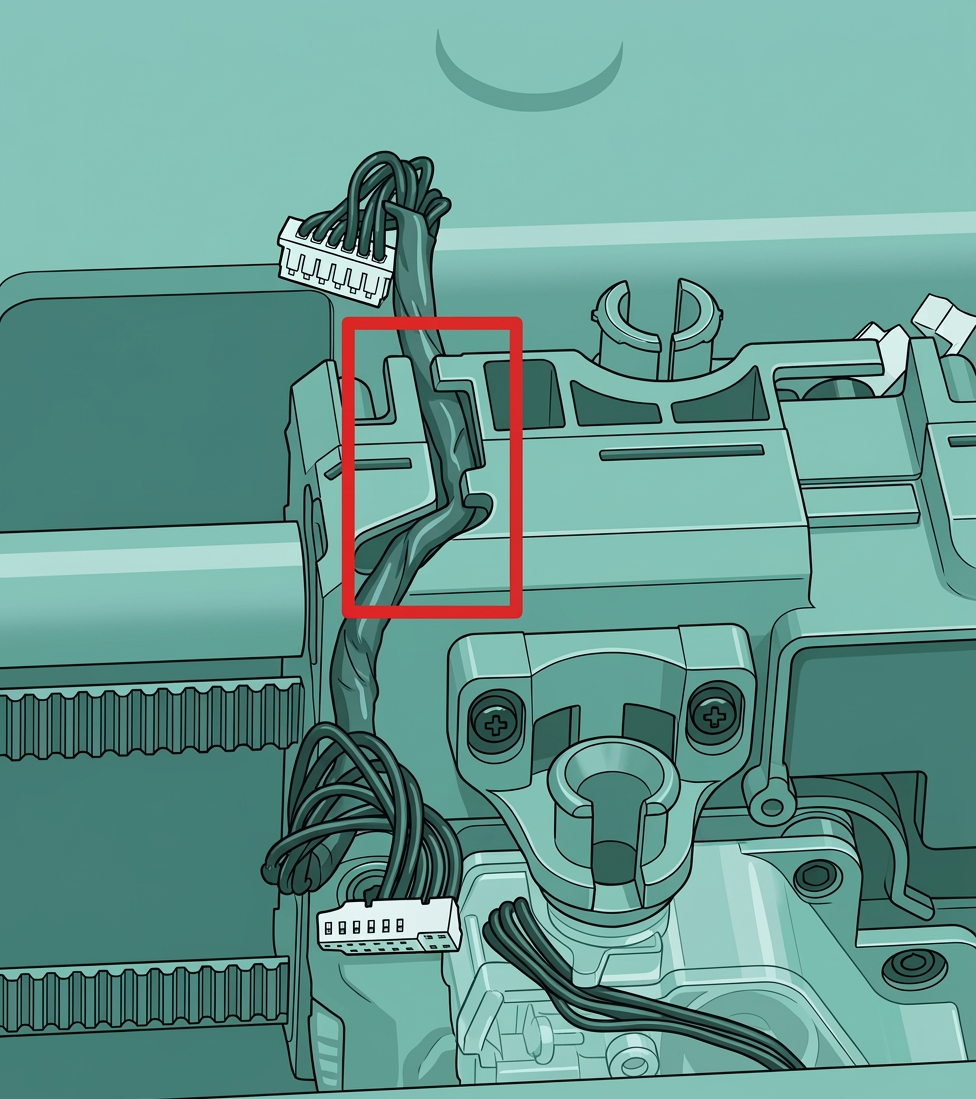

Установите кабель LED-логотипа.

Шаг 14 - Установка сборки платы TH, сборка печатной головки

Обратитесь к видео о замене сборки платы TH, чтобы установить сборку платы TH и собрать печатную головку.

Для проверки завершения/успеха

• Включите принтер.

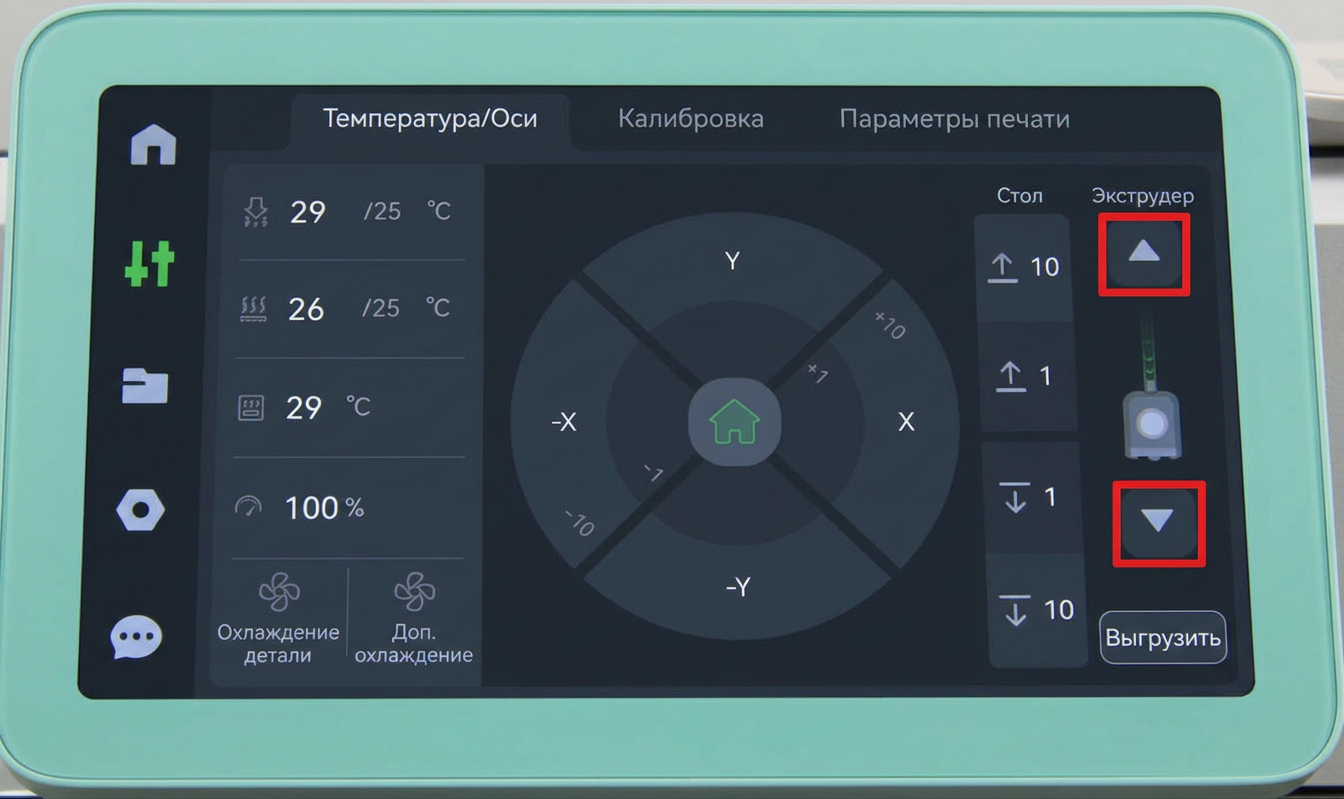

• Нажмите кнопку экструдера на экране, чтобы проверить, что мотор приводит экструдер в движение, как ожидается.

• Запустите самодиагностику и убедитесь, что нет сообщений об ошибках, связанных с печатной головкой.

В противном случае проверьте соединения и попробуйте снова. Если вы все еще сталкиваетесь с ошибками, обратитесь в службу технической поддержки за дополнительной помощью.
