Если полученная вами плата TH отличается от описания в этой статье, возможно, потому что версия TH, которую вы получили, — V9, тогда как плата TH, описанная в этой статье, — V8. Плата V9 заменила более старую плату V8.
Для инструкций по установке версии V9 обратитесь к этой статье в вики. Замените toolhead_boards_(V9)
Что такое сборка платы TH инструментального наконечника
Сборка платы инструментального наконечника представляет собой узел, включающий 2 печатные платы (плата экструдера и интерфейсная плата) и соединительные кабели. Кабели закреплены на разъемах с помощью силиконового клея.

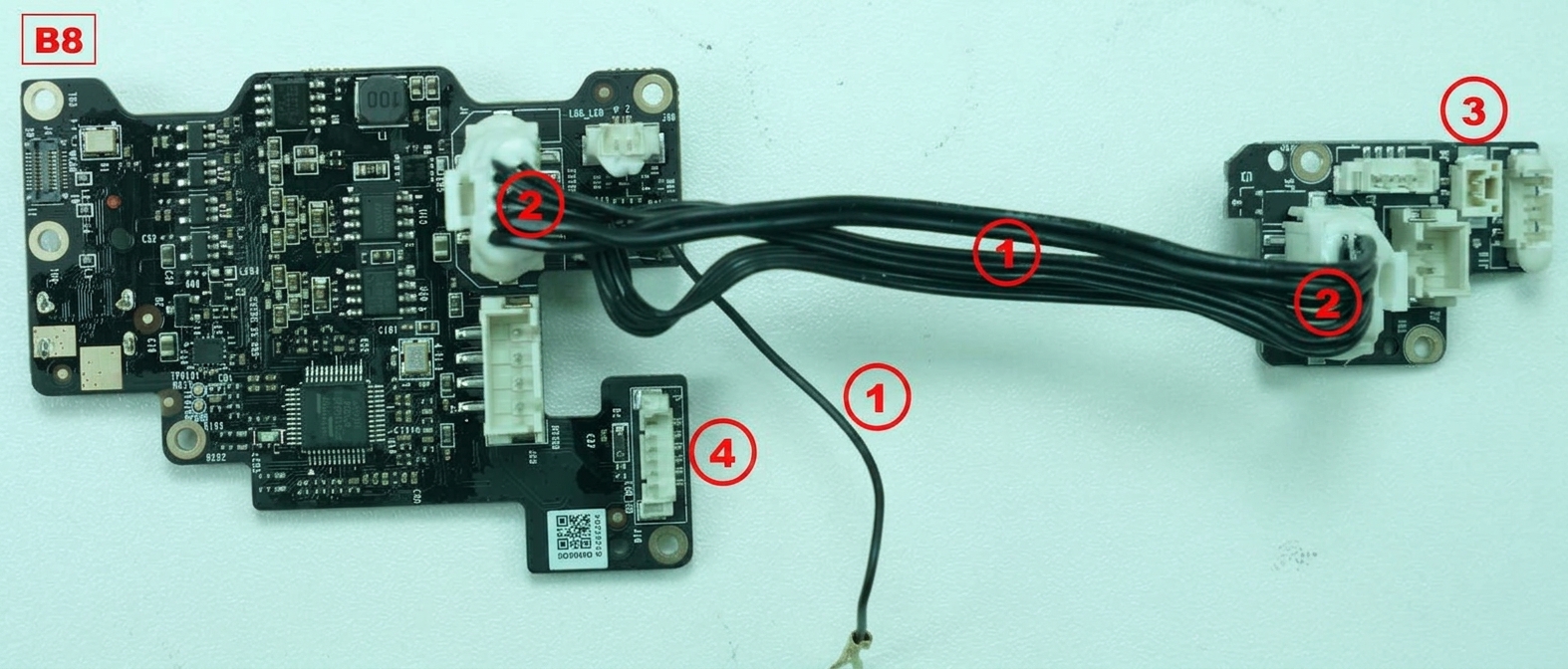

V8 (старая версия) — Эта плата была заменена более новой V9.

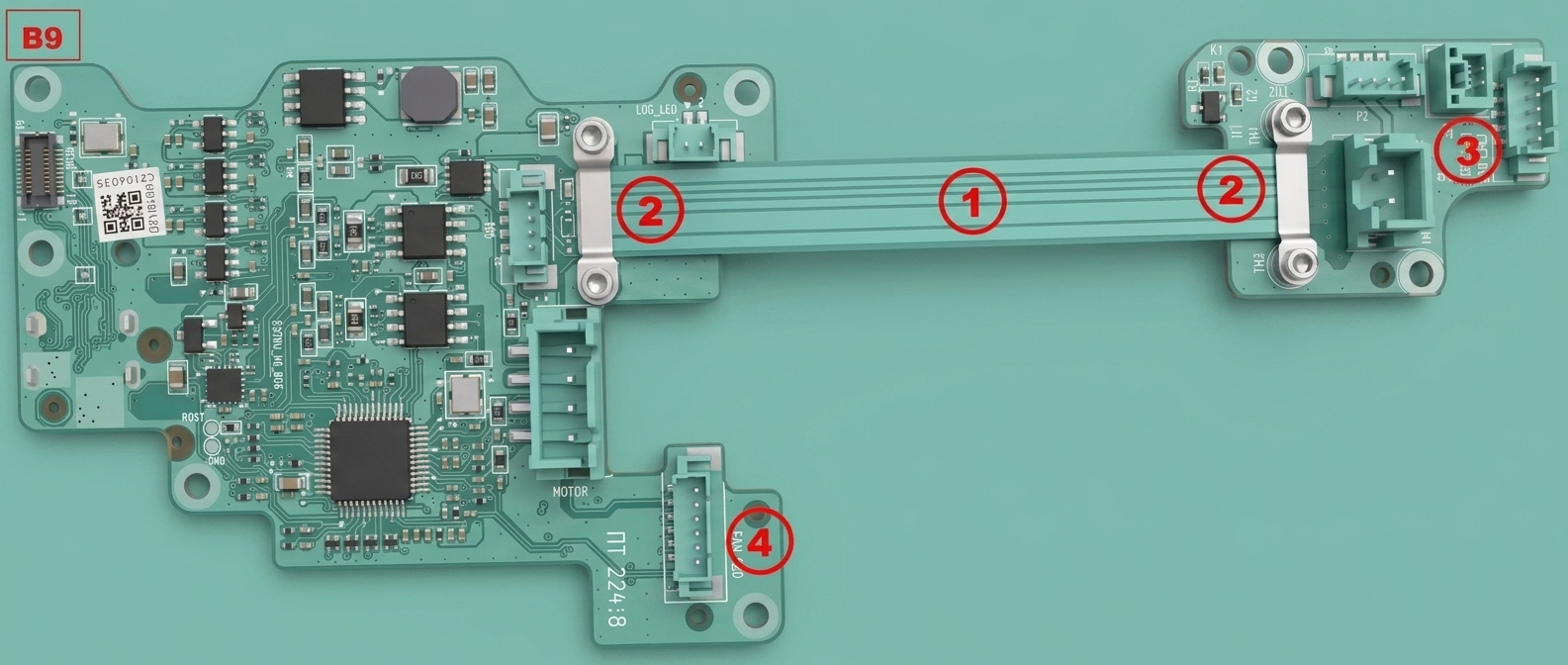

V9 (новая версия) — Это текущая плата TH, присутствующая в X1C. Если у вас эта версия платы, пожалуйста, следуйте этому руководству
Когда использовать
- Повреждены разъемы и компоненты
- Проблемы были обнаружены путем анализа логов принтера.
Необходимые инструменты и материалы
- Шестигранный ключ H1.5 + H2
- Сборка платы TH Bambu Lab
- Силиконовый клей
Силиконовый клей для справки
Предупреждение о безопасности и состояние машины перед началом работы
Отключите питание принтера перед выполнением любых работ по техническому обслуживанию.
Видео процесса работы
Примечание: Используйте фен, чтобы нагреть силиконовый клей, нанесенный на разъемы, перед отключением, чтобы предотвратить повреждение разъемов.

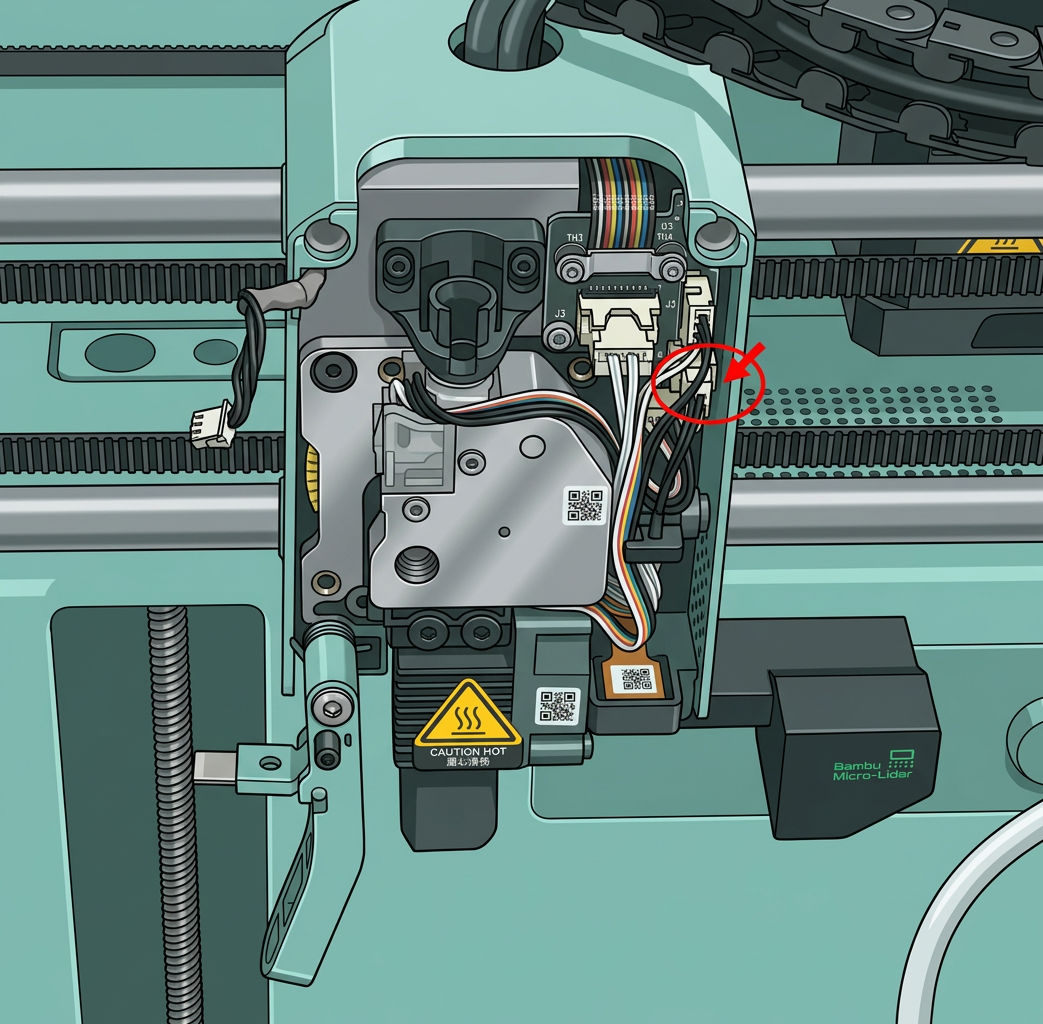

Разъем термистора имеет защелку/фиксатор (в отличие от вентилятора и нагревателя), которую необходимо нажать для отщелкивания, а не тянуть за провода/разъем до отсоединения всего разъема PCB.
Как проверить завершение/успех
- Включите принтер
- Запустите самопроверку устройства, как показано ниже, и если ошибок не возникнет, замена выполнена успешно.
Если возникнут какие-либо проблемы, сначала повторите шаги и проверьте все соединения, затем попробуйте снова. Если проблемы сохранятся, обратитесь в сервисную службу для получения дополнительной помощи.
