Блок heated bed

Блок нагревательного стола

Нагревательный стол принтера установлен внутри камеры принтера и может перемещаться вверх и вниз вдоль оси Z. Он нагревается до установленной пользователем температуры, чтобы обеспечить правильное прилипание модели к платформе для печати и предотвратить коробление.

h2s_replace-heatbed-unit_dsc04057_compressed.jpg" width="600"/>
В комплект запасных частей для блока нагревательного стола входят следующие:

1. Нагревательный стол (предварительно установленный с кабелем статуса H2S) * 1

2. Винты M3x8 (для крепления нагревательного стола к слайдеру оси Z) * 6

3. Силиконовые заглушки * 2

4. Винт STW3x5 (для крепления заземляющего провода нагревательного стола) * 1

Когда использовать

• Нагревательный стол не нагревается, и диагностика подтверждает его неисправность.

• Физические повреждения или заметная деформация, влияющие на функциональность.

• Подтверждение от официальной технической поддержки Bambu Lab о необходимости замены нагревательного стола.

Необходимые инструменты и материалы

• Новый блок нагревательного стола

• Шестигранный ключ H2.0

• Шестигранный ключ H1.5

Предупреждение о безопасности

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по поводу следования этому руководству мы рекомендуем податьтехнический тикетпо вашей проблеме, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Снятие нагревательного стола

Некоторые изображения в этой статье используют нагревательный стол H2D. Методы разборки и сборки нагревательного стола одинаковы для H2S и H2D. Поэтому, пожалуйста, игнорируйте эту небольшую деталь. Изображения предназначены только для иллюстрации.

Шаг 1: Снятие индикатора статуса и катушки калибровки смещения сопла

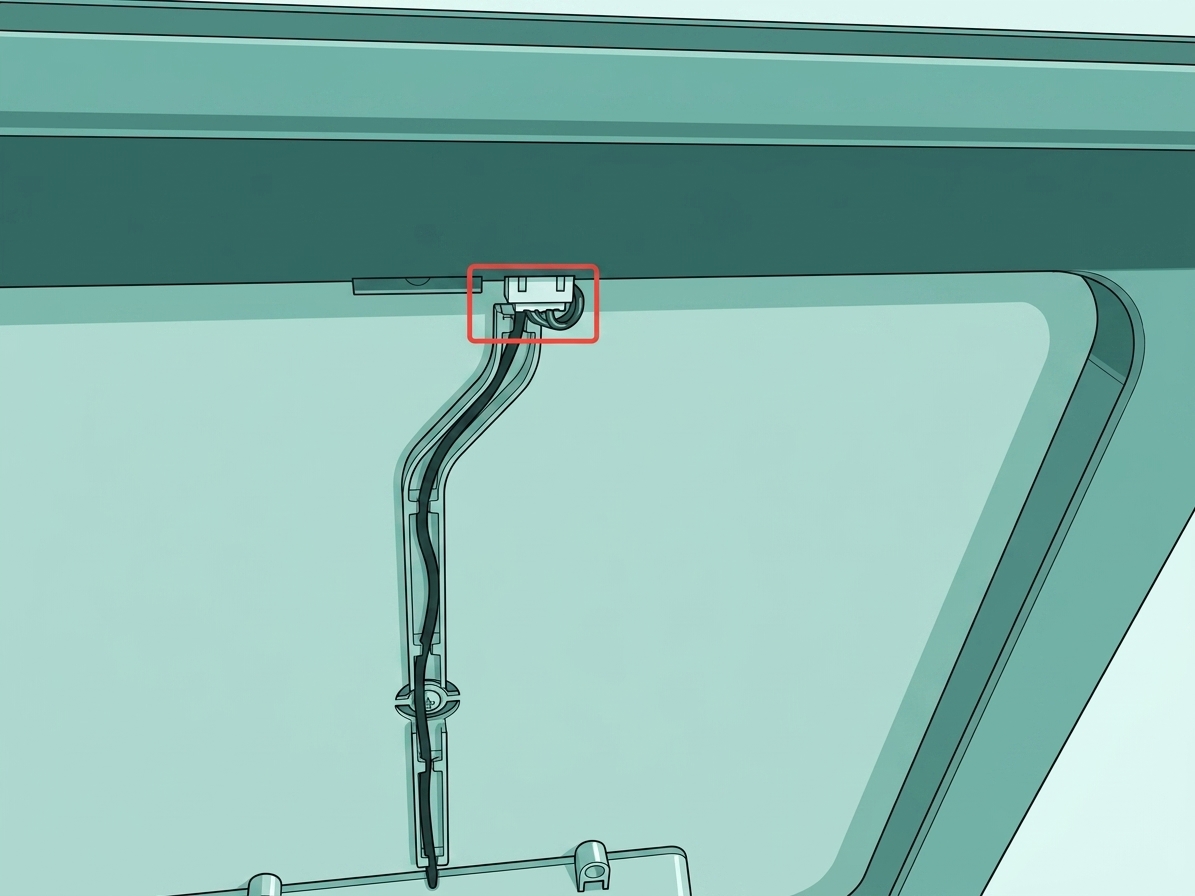

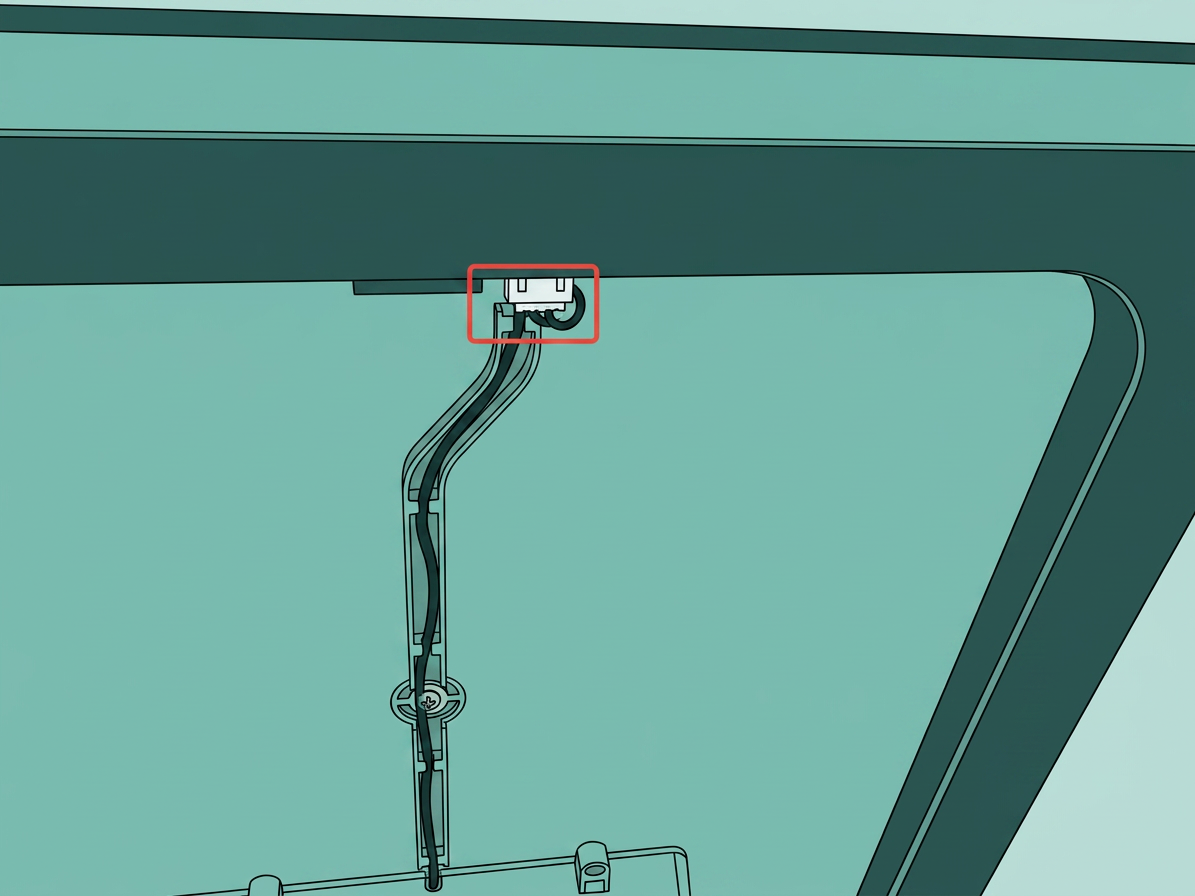

Индикатор статуса закреплен на нагревательном столе с помощью зажимов. Сначала отсоедините разъем индикатора статуса. Затем, удерживая индикатор статуса, крепко надавите сзади, чтобы освободить задний зажим. После того как задний зажим отпущен, надавите на индикатор статуса назад, чтобы освободить передний зажим, и снимите его.

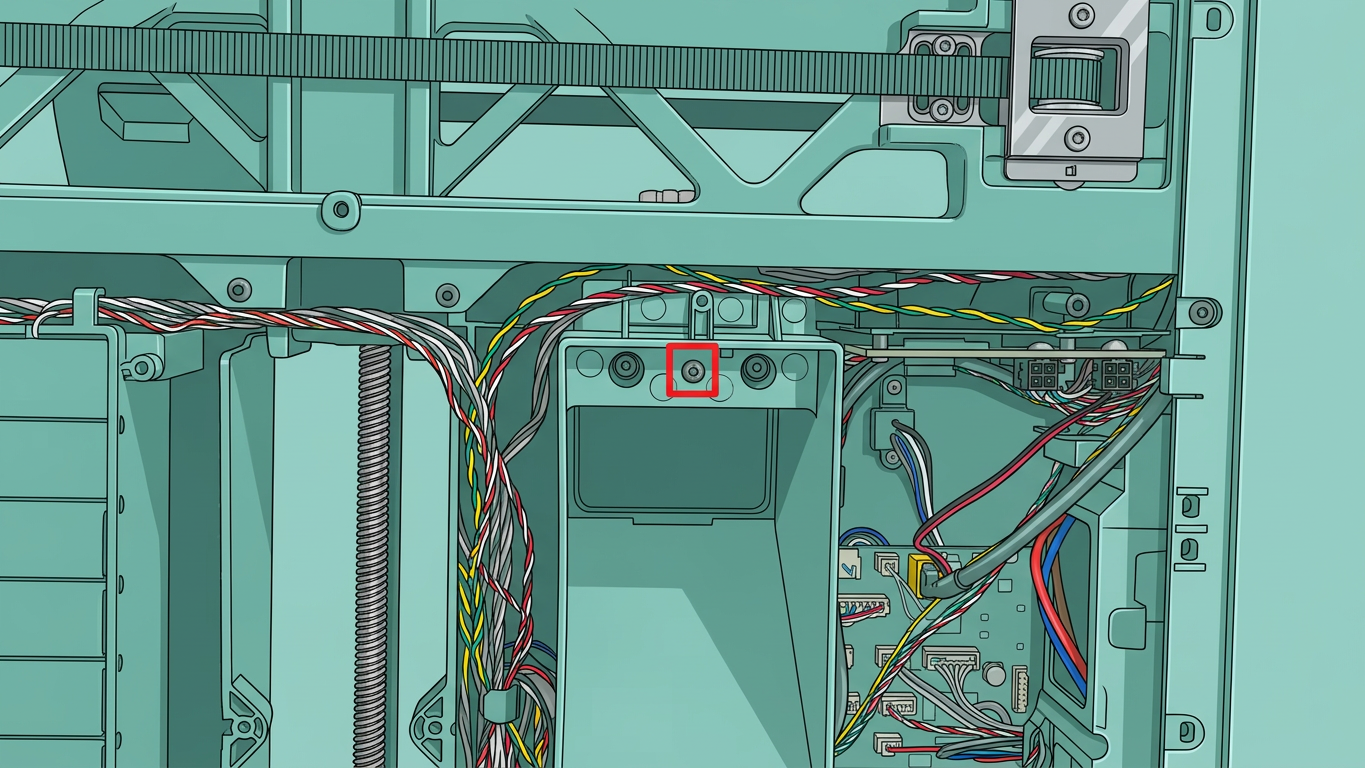

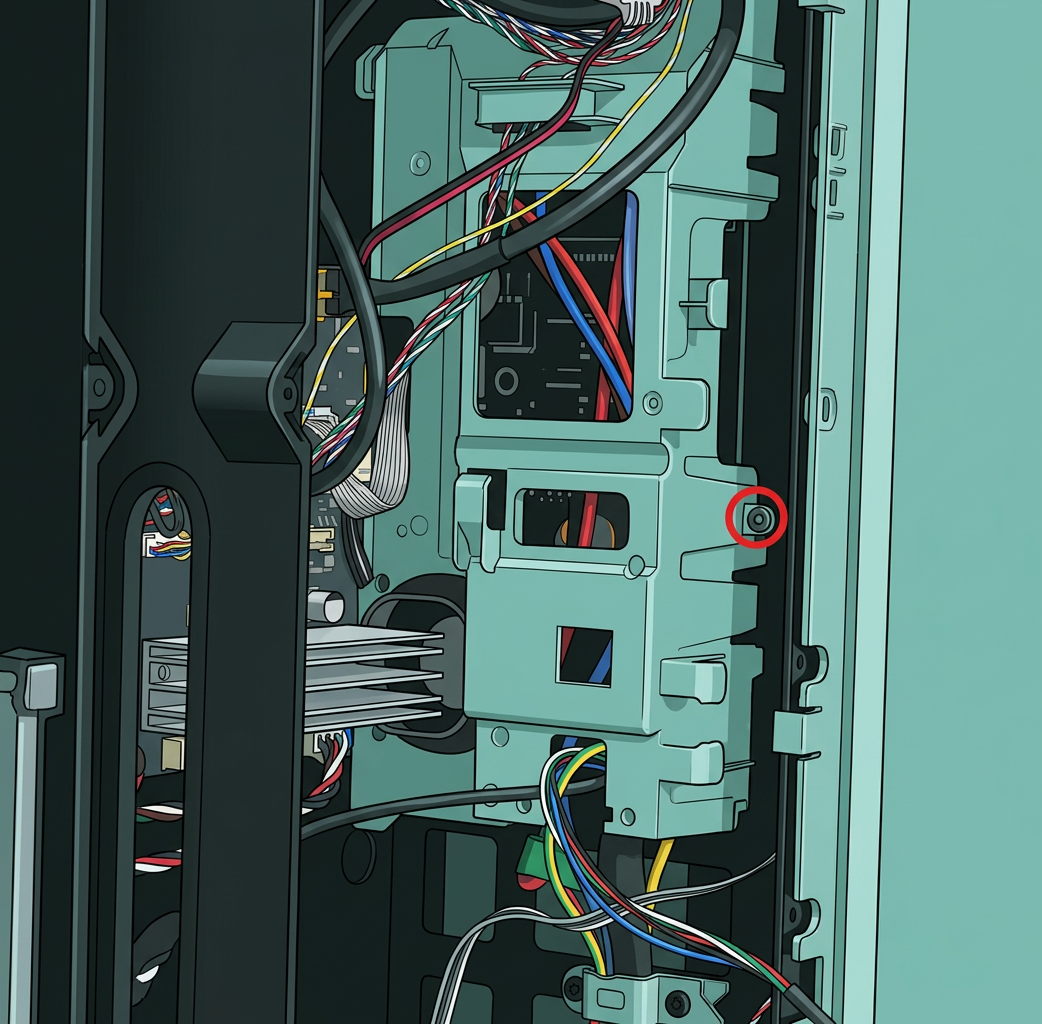

purge-chute-and-ac-board-cover">Шаг 2: Снятие задней панели, шлюза для промывки и крышки платы AC

См. эту статью в ВикиЗамена платы AC H2D / крышки платы ACдля последовательного снятия следующего:

1. Задняя панель

2. Шлюз для промывки

3. Крышка платы AC. Поскольку замена нагревательного стола не затрагивает плату AC, вы можете пропустить шаги, связанные со снятием платы AC.


Шаг 3: Отсоединение кабеля нагревательного стола

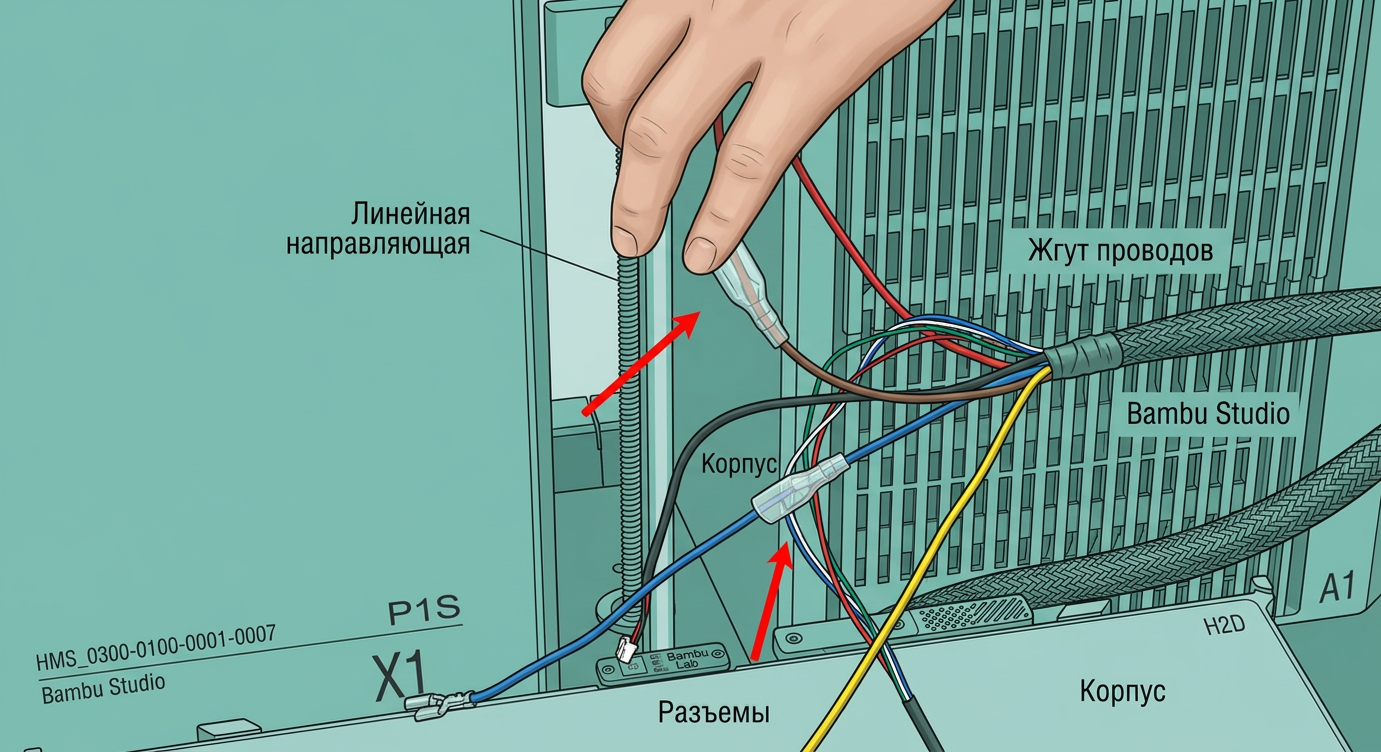

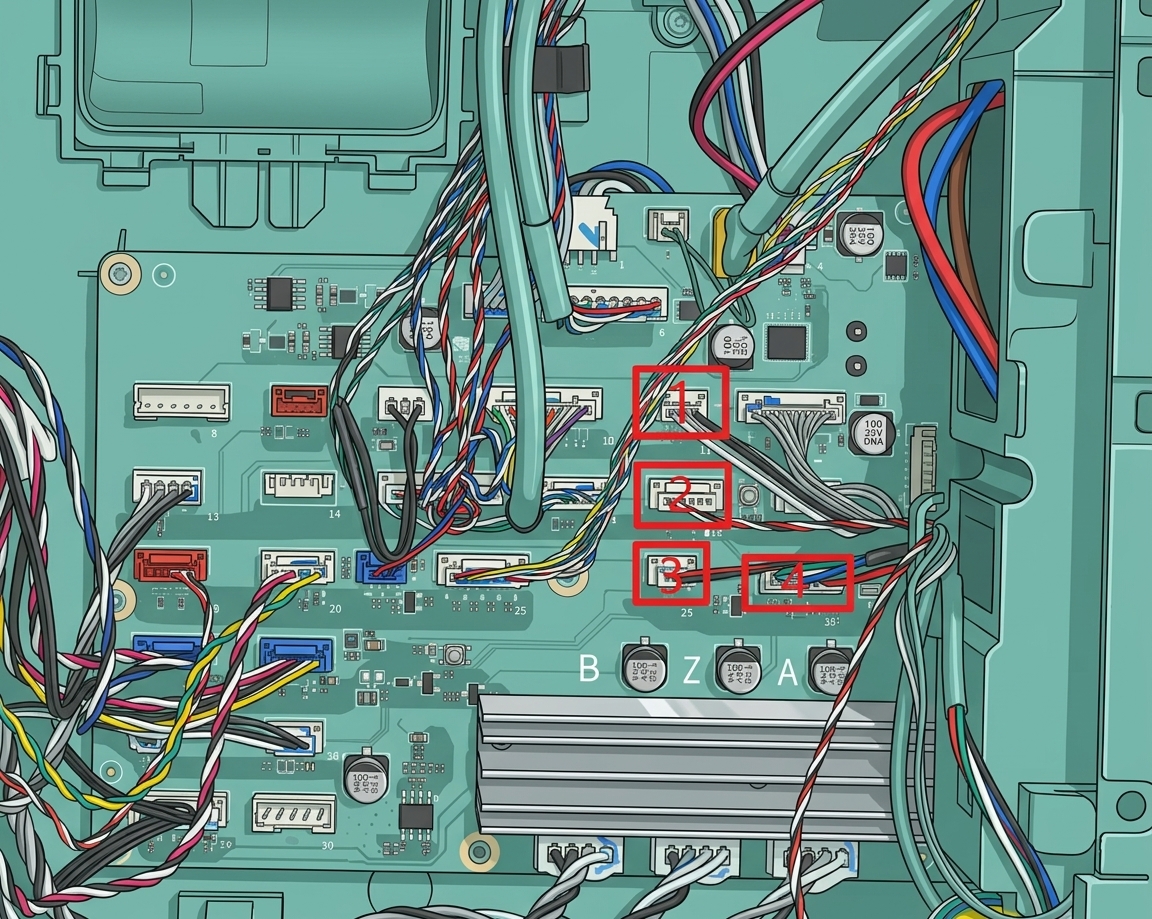

1. Поскольку два кабеля, соединяющие нагревательный стол с платой MC, уже были сняты вШаге 2, вы можете пропустить этот шаг. Два кабеля:

• 3: Разъем индикатора статуса H2S

• 4: Сигнальный кабель нагревательного стола

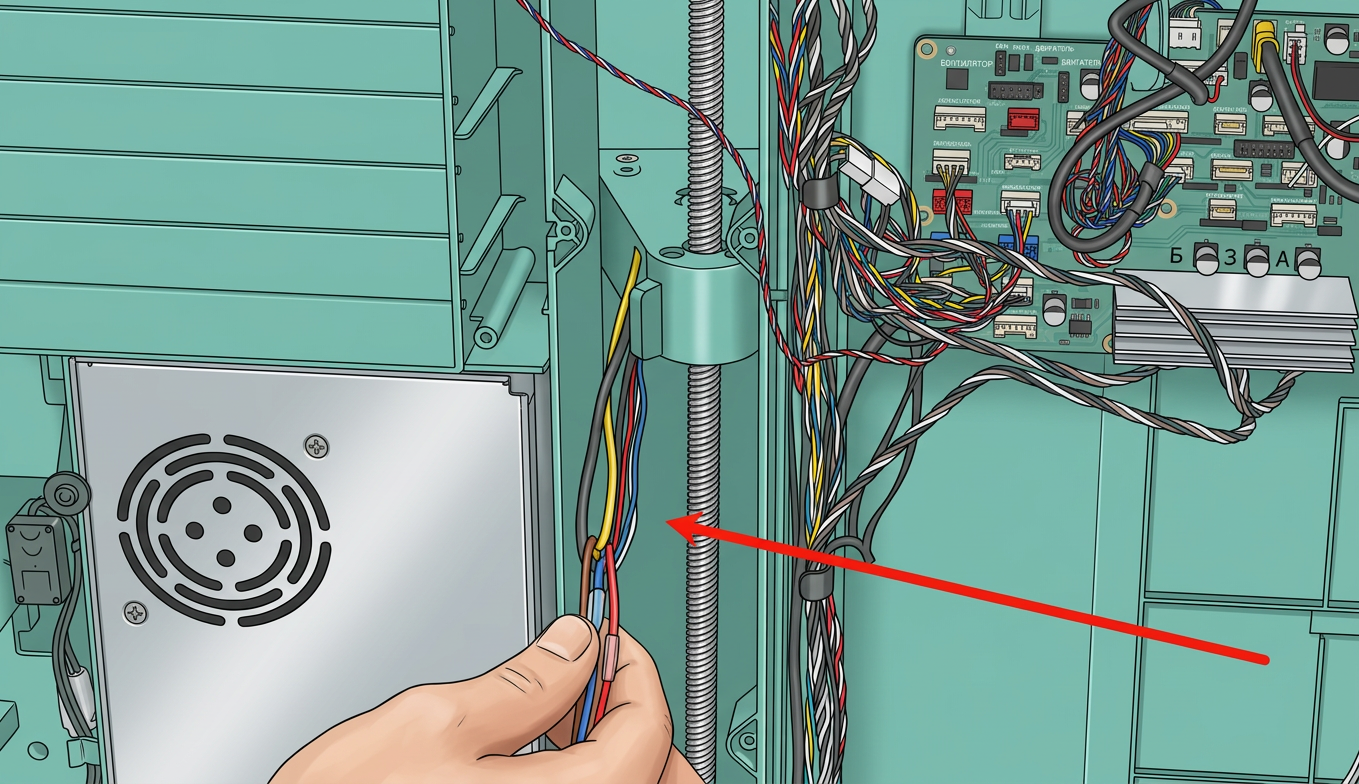

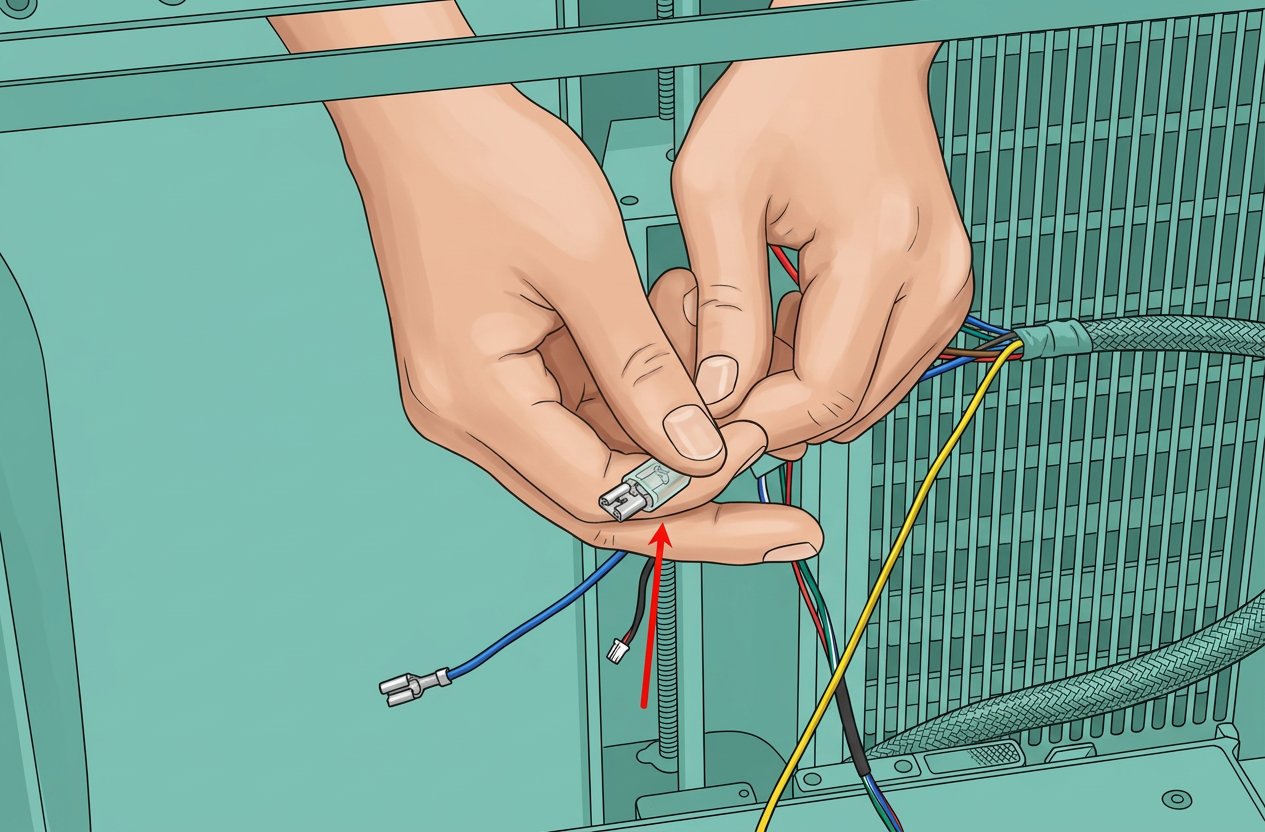

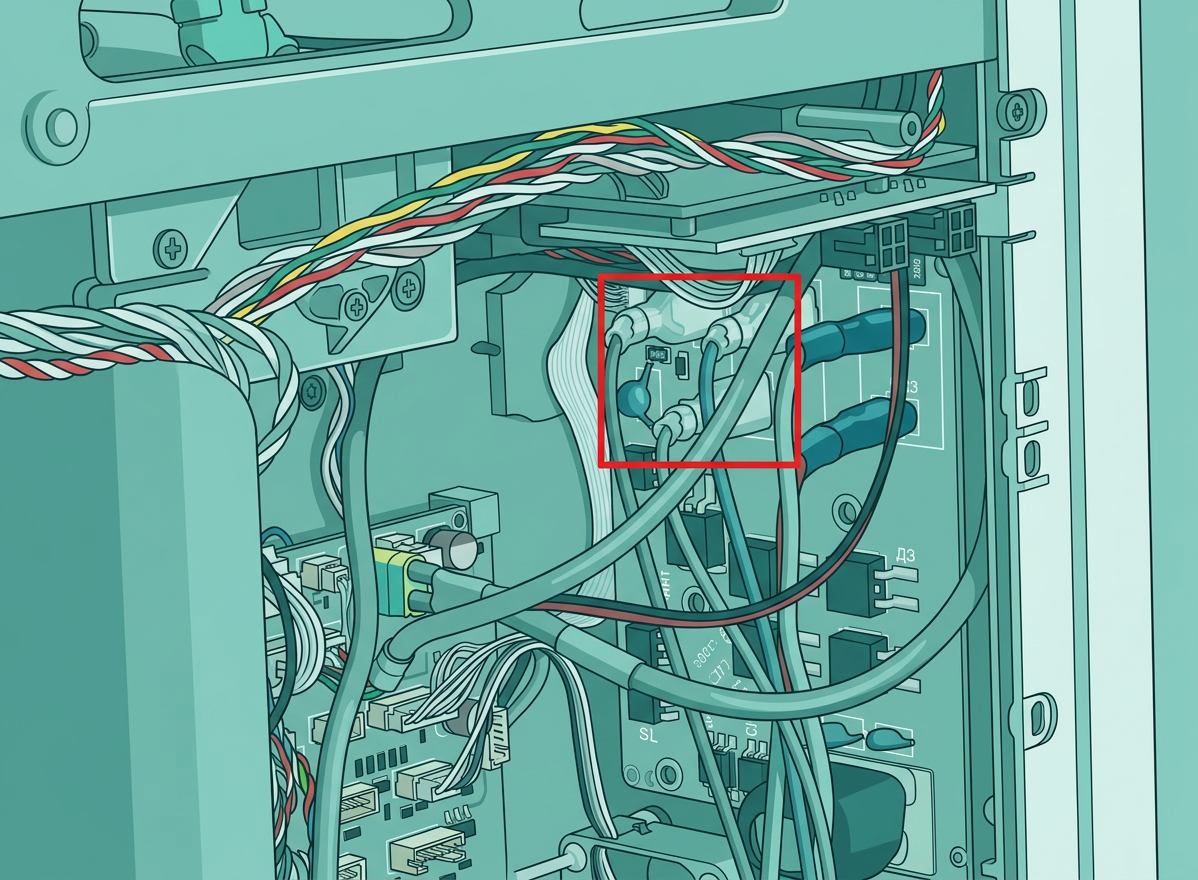

2. После снятия силовых кабелей нагревательного модуля используйте пинцет, чтобы нажать на зажим на разъеме силового кабеля нагревательного стола, и снимите силовые кабели. Снимите 3 силовых кабеля по одному.

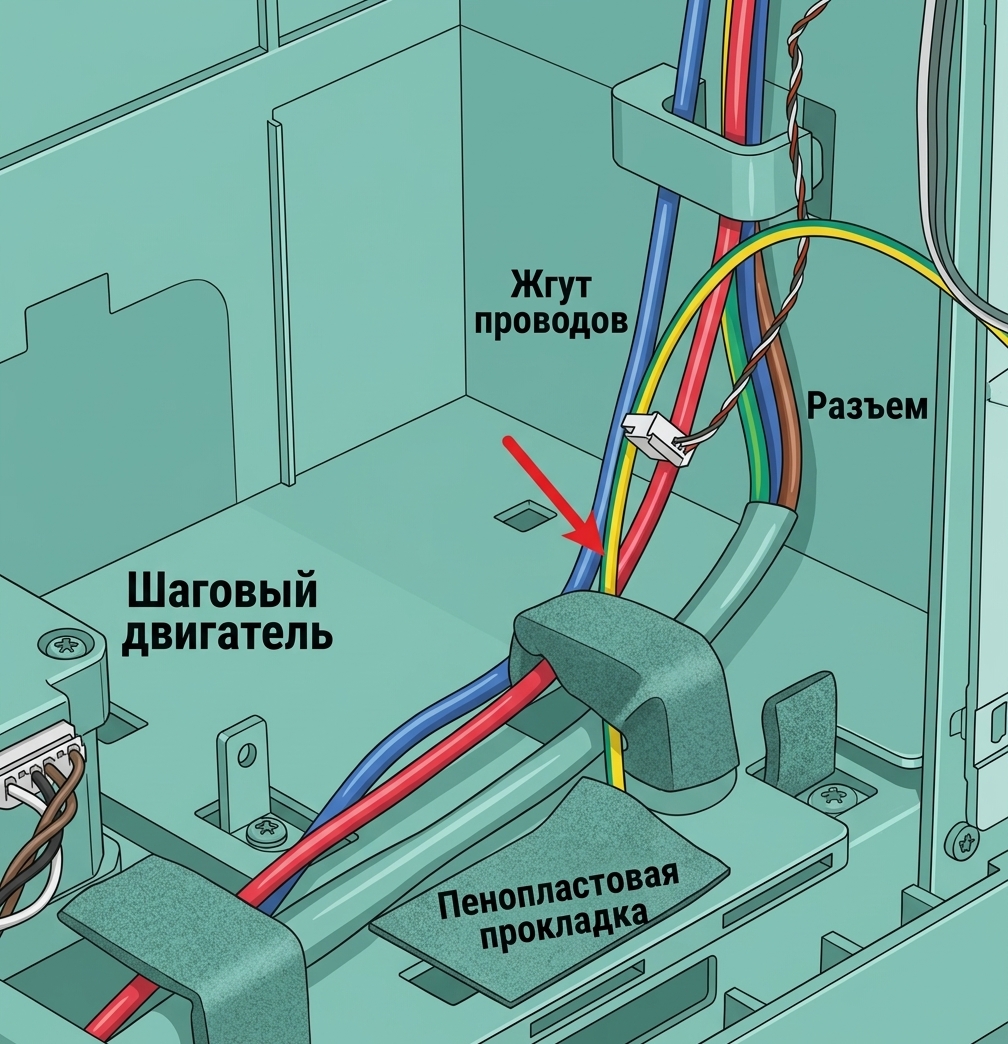

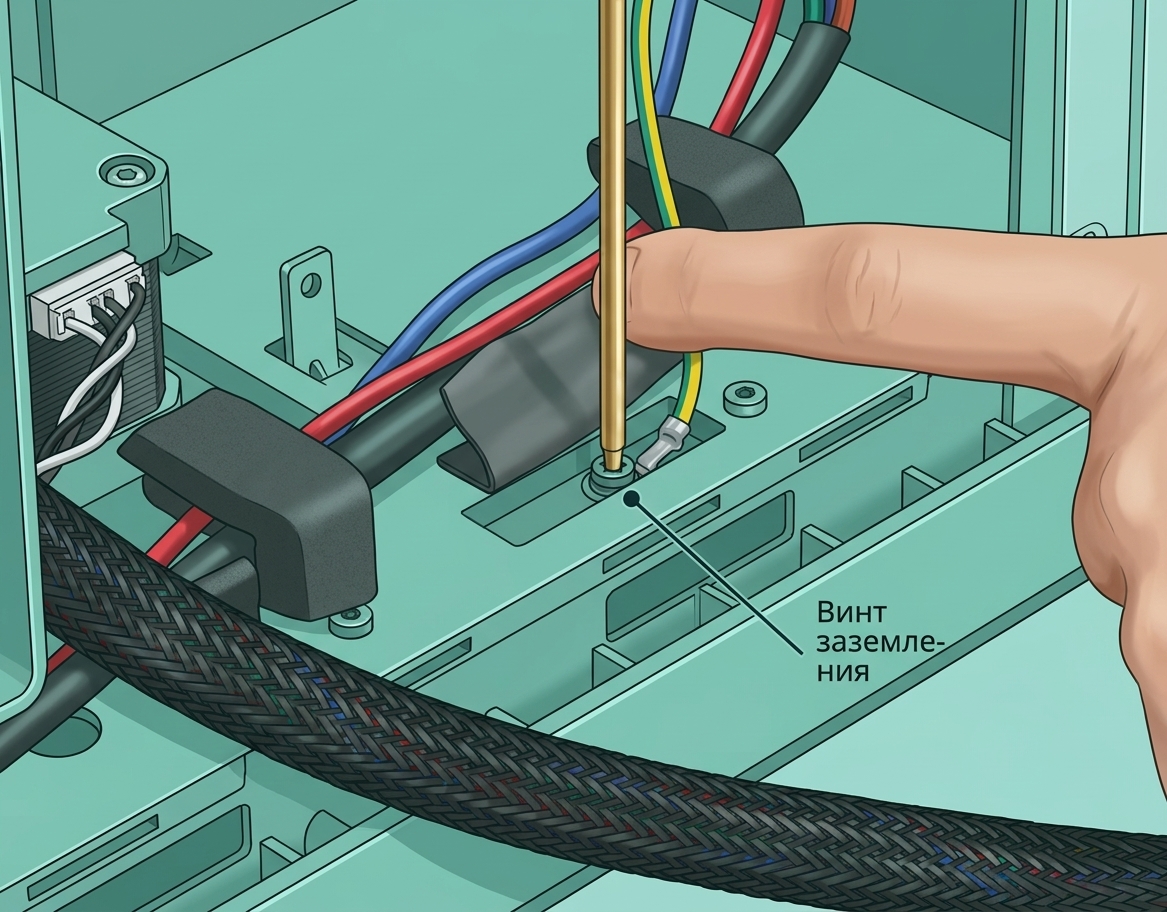

3. Снимите заземляющий провод нагревательного стола с зажима и снимите пену. Используйте шестигранный ключ H2.0, чтобы ослабить винт крепления заземления нагревательного стола (STW3x5) и освободить заземляющий провод.

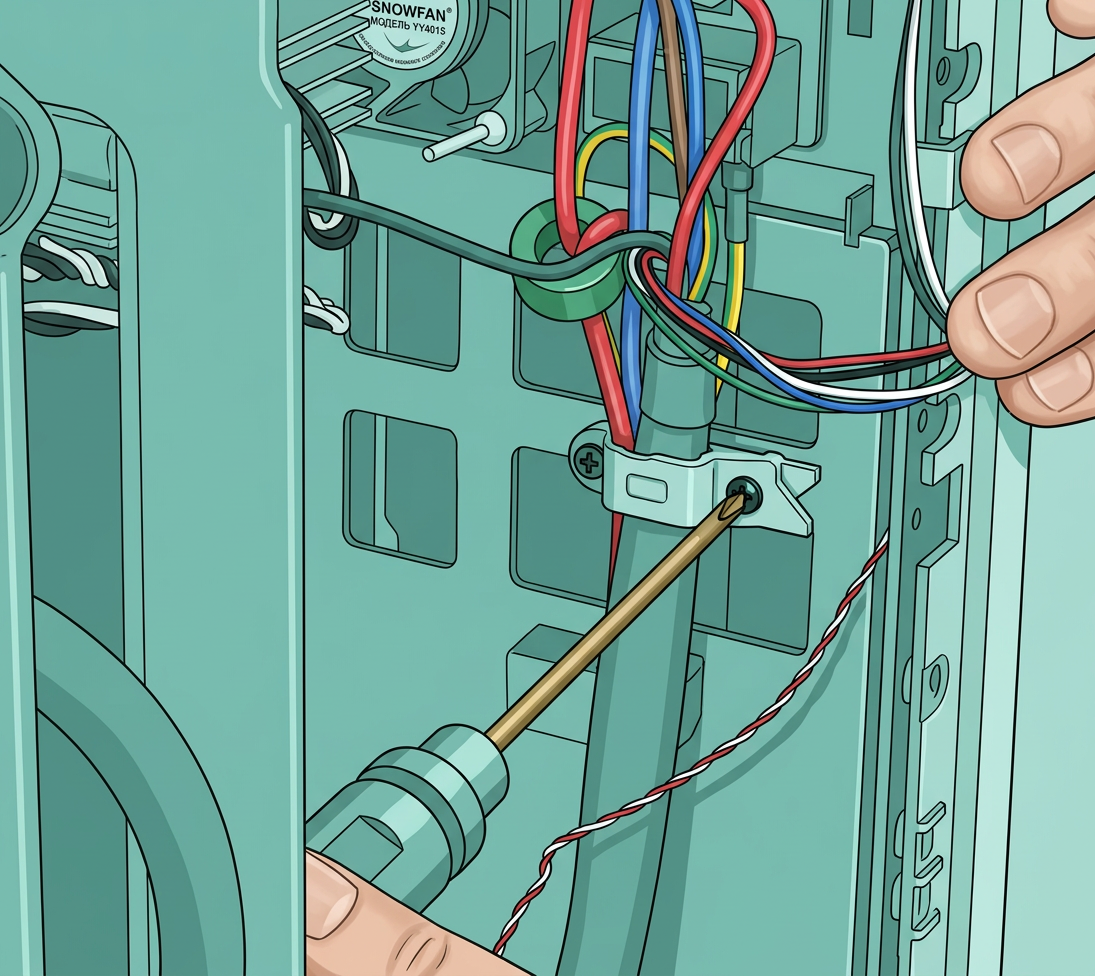

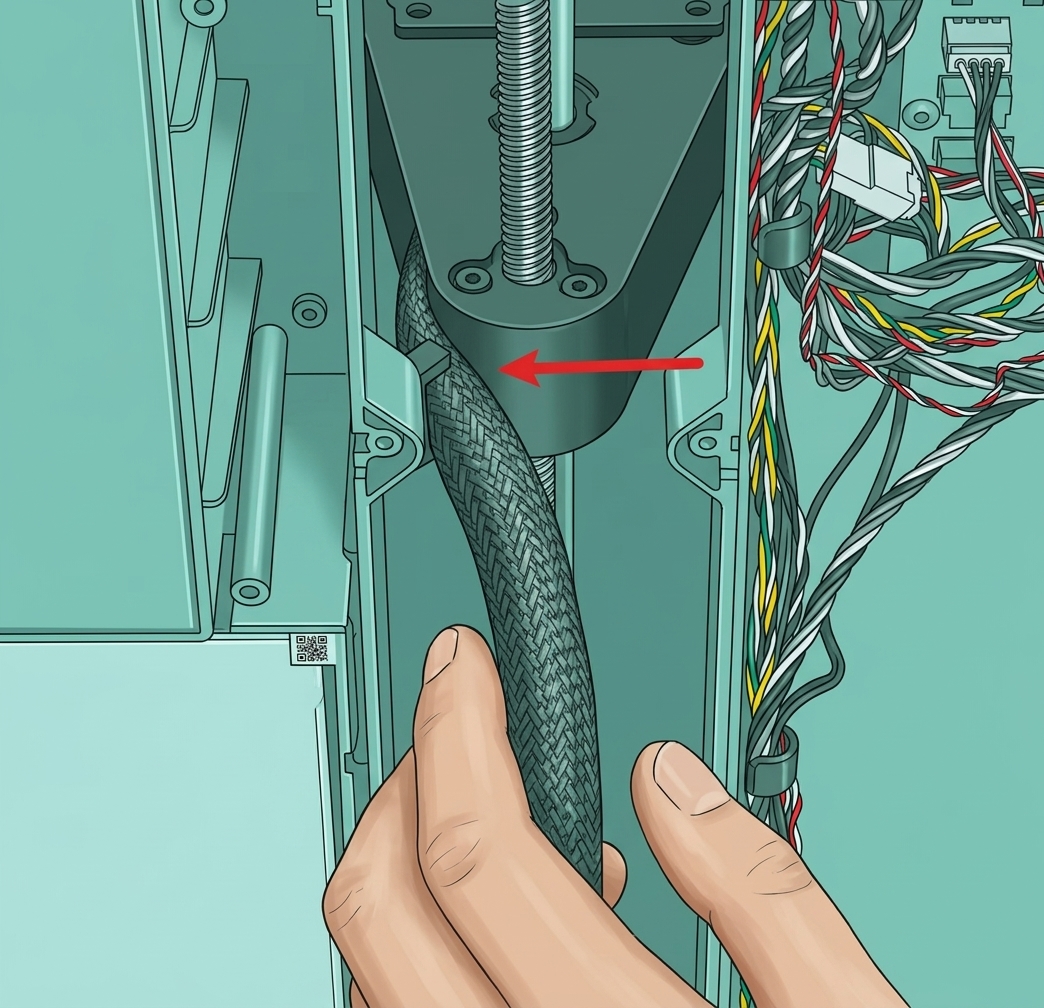

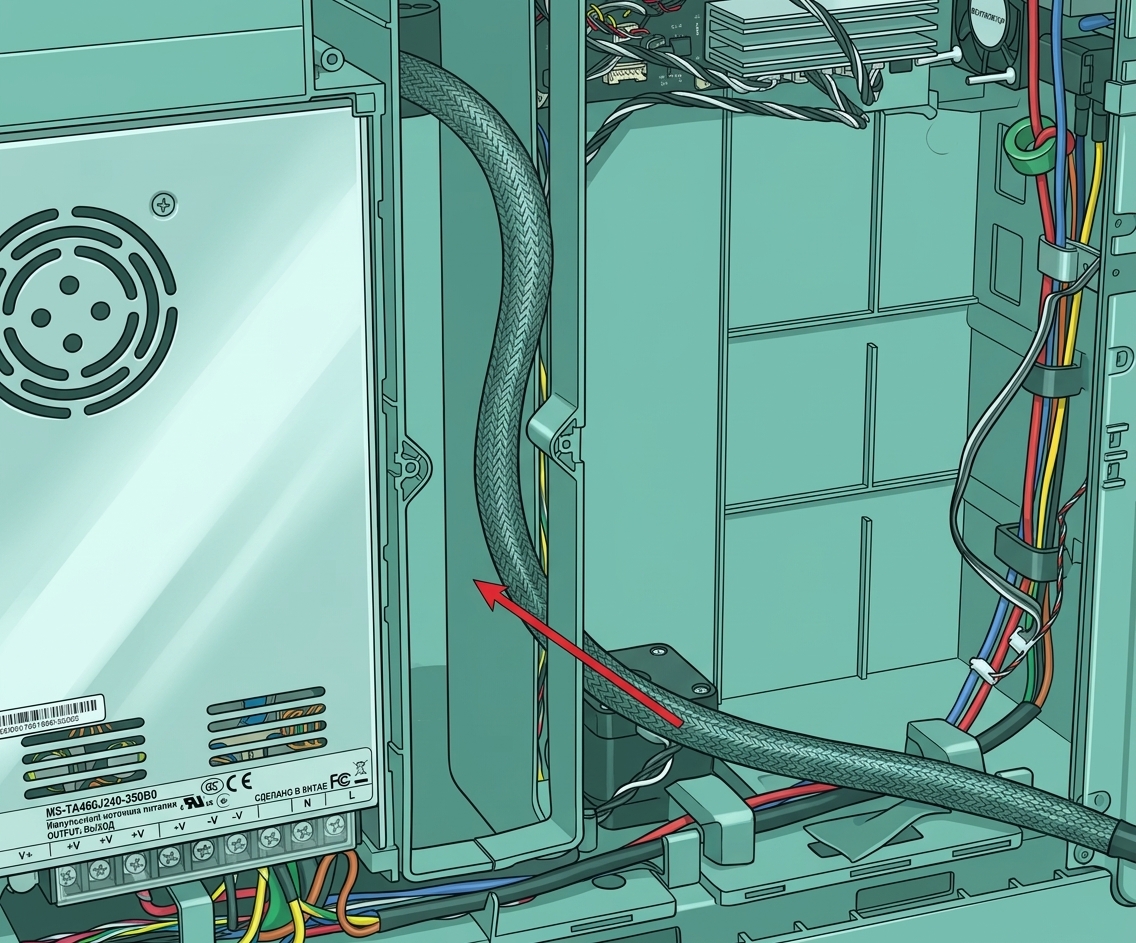

4. Используйте шестигранный ключ H2.0, чтобы ослабить один винт крепления зажима кабеля (BT3x12), откройте зажим и вытяните кабели нагревательного стола. Затем извлеките кабели из бокового зазора и снимите их с зажима позади слайдера оси Z.

Шаг 4: Снятие нагревательного стола

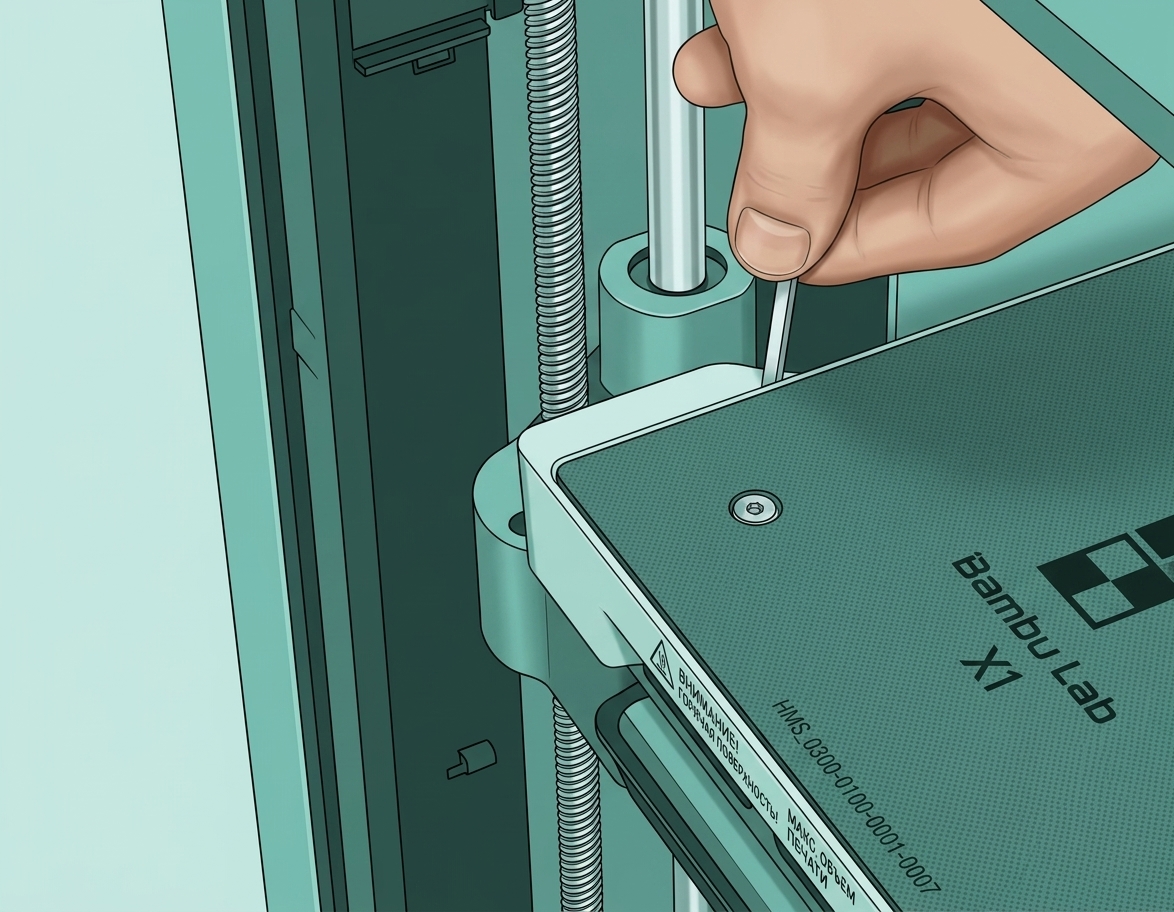

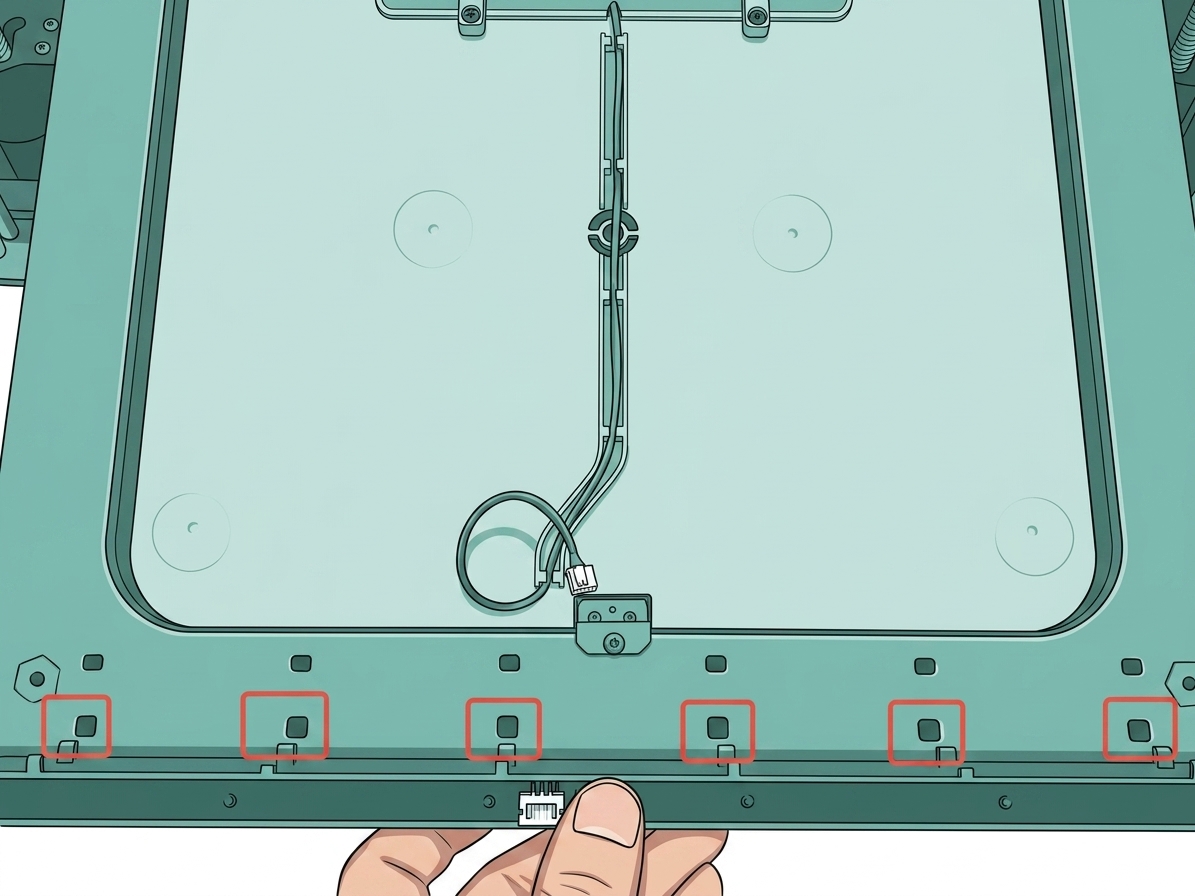

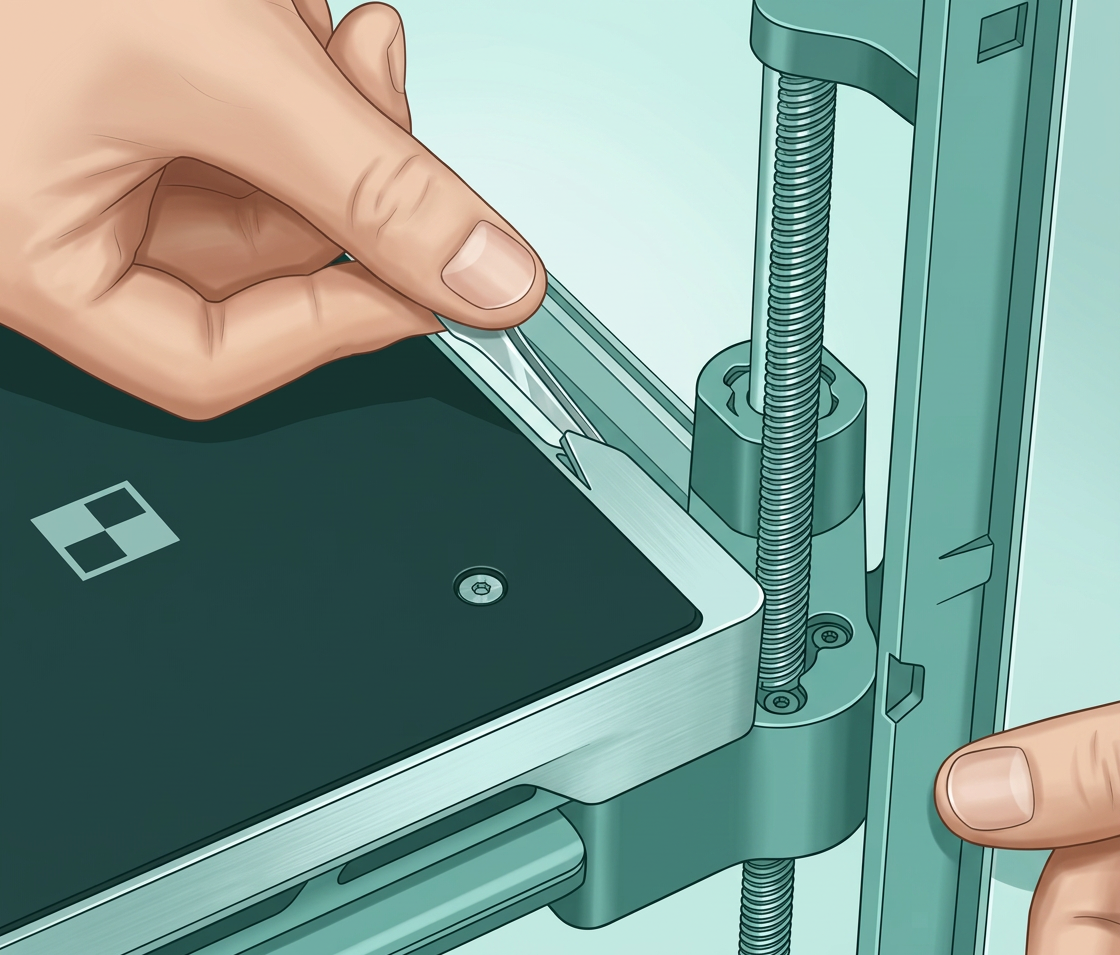

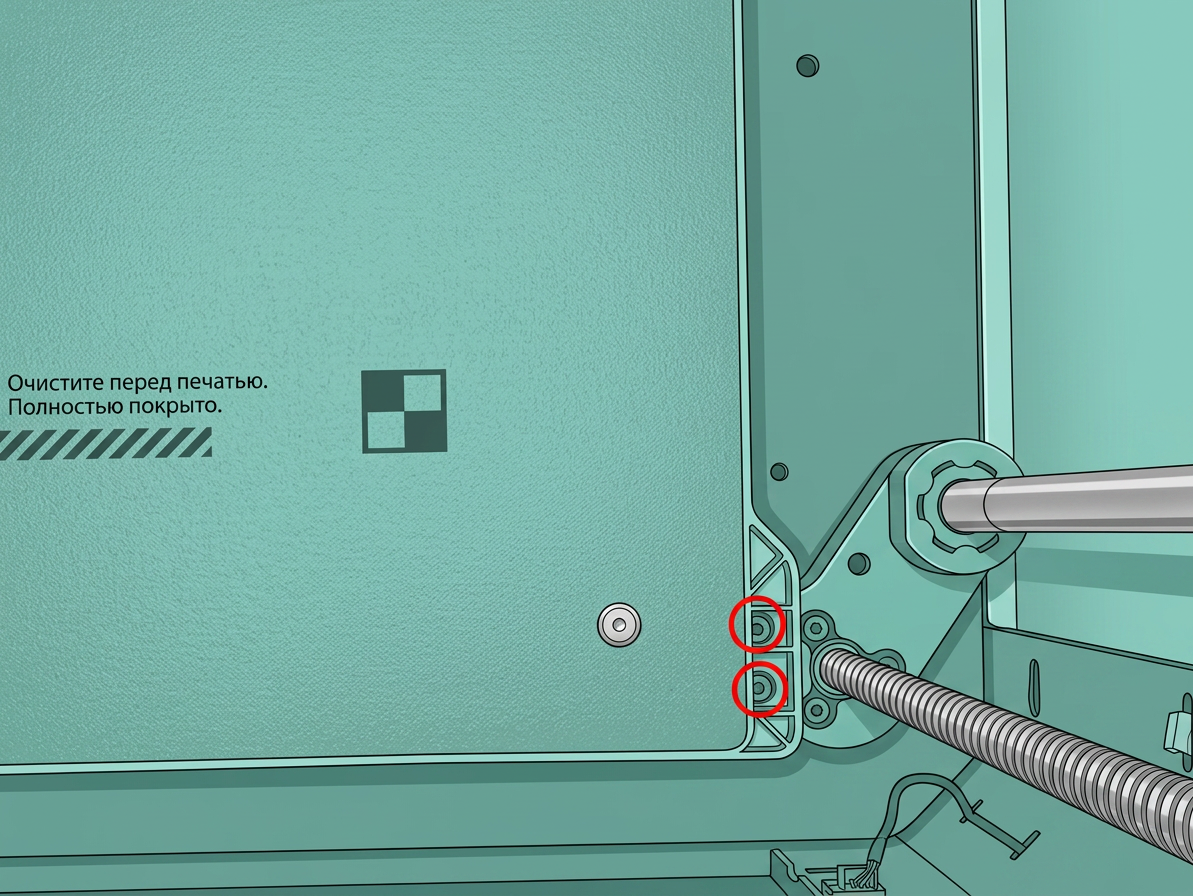

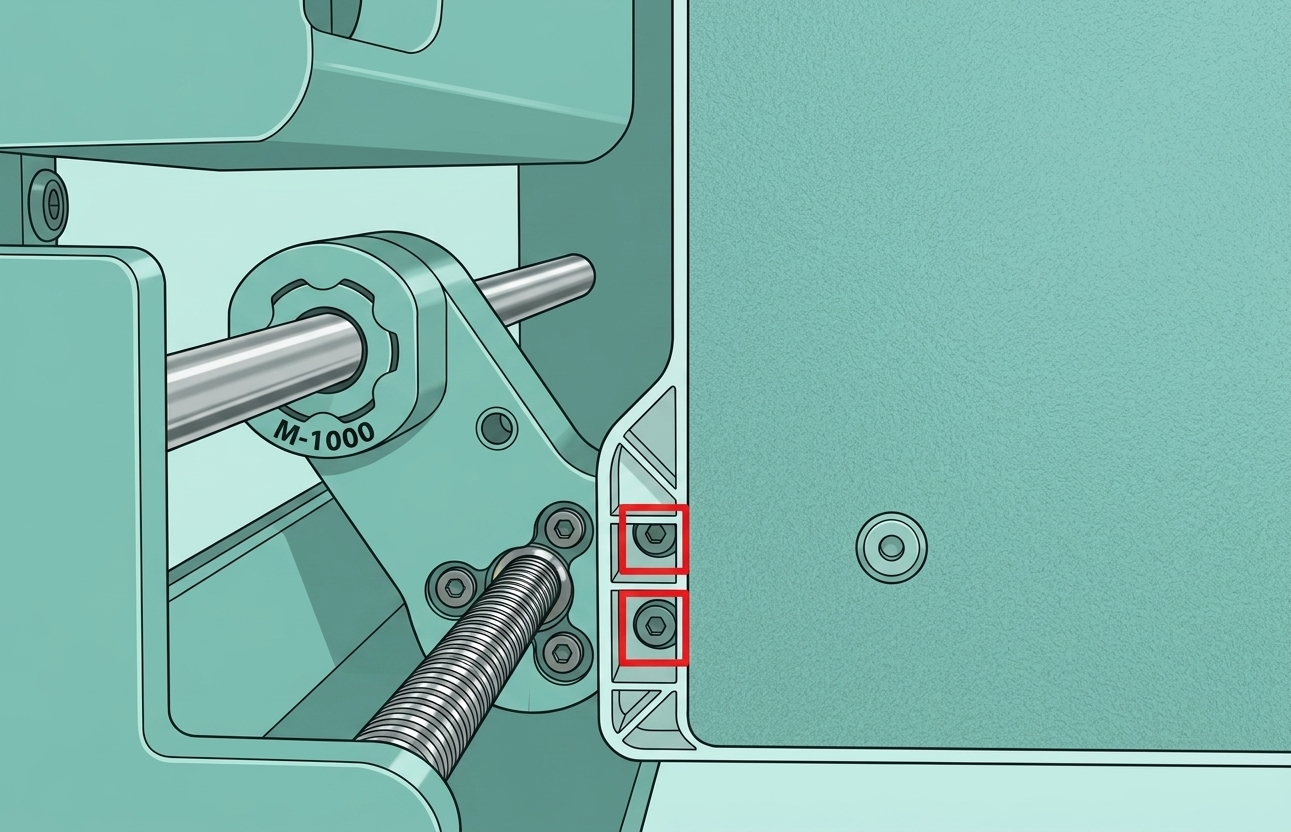

1. Используйте шестигранный ключ H2.0 или пинцет, чтобы снять две силиконовые заглушки по левую и правую стороны нагревательного стола. Затем используйте шестигранный ключ H2.0, чтобы ослабить 6 винтов (M3x8), показанных на изображениях.

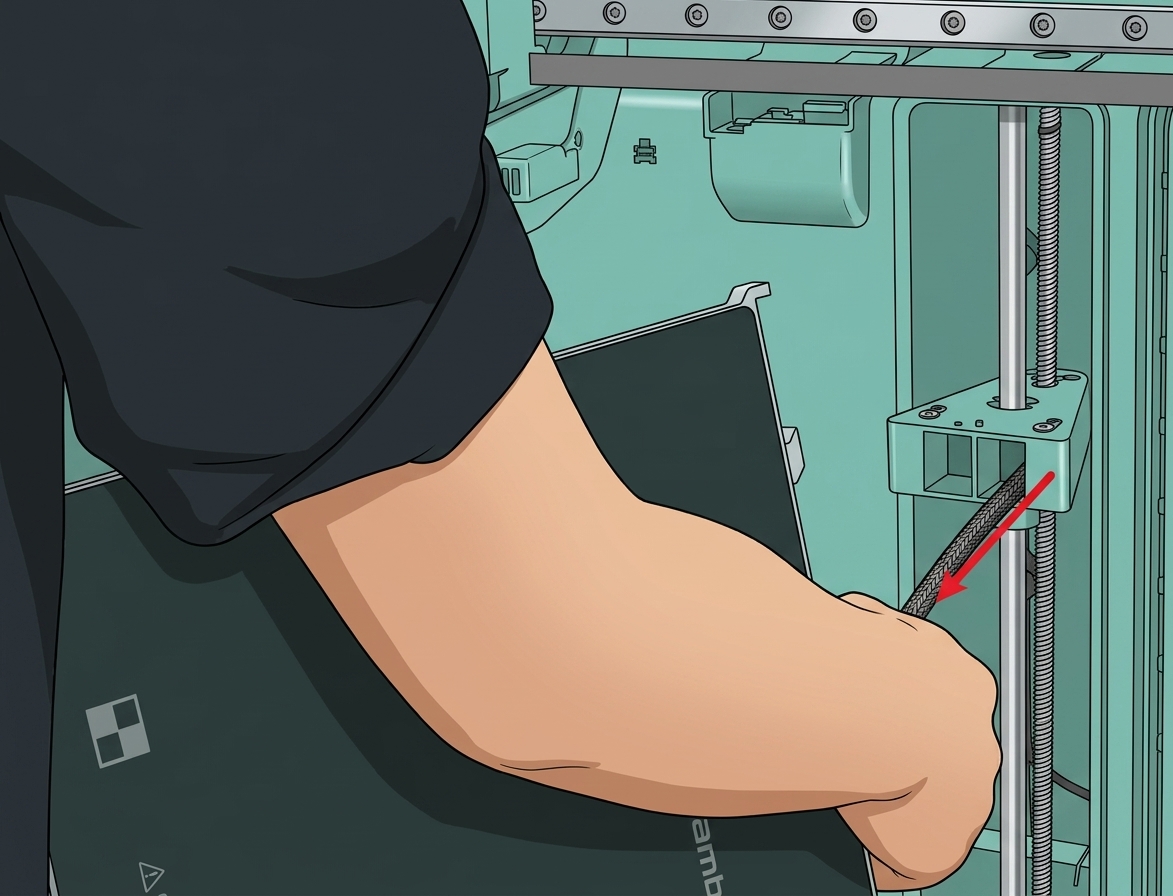

2. После снятия всех кабелей и ослабления винтов слегка приподнимите нагревательный стол и извлеките кабели нагревательного стола из слайдера оси Z. Снимите кабели с нейлоновых стяжек по одному, чтобы предотвратить помехи из-за небольшого зазора слайдера.

Установка нагревательного стола

Шаг 1: Установка нагревательного стола

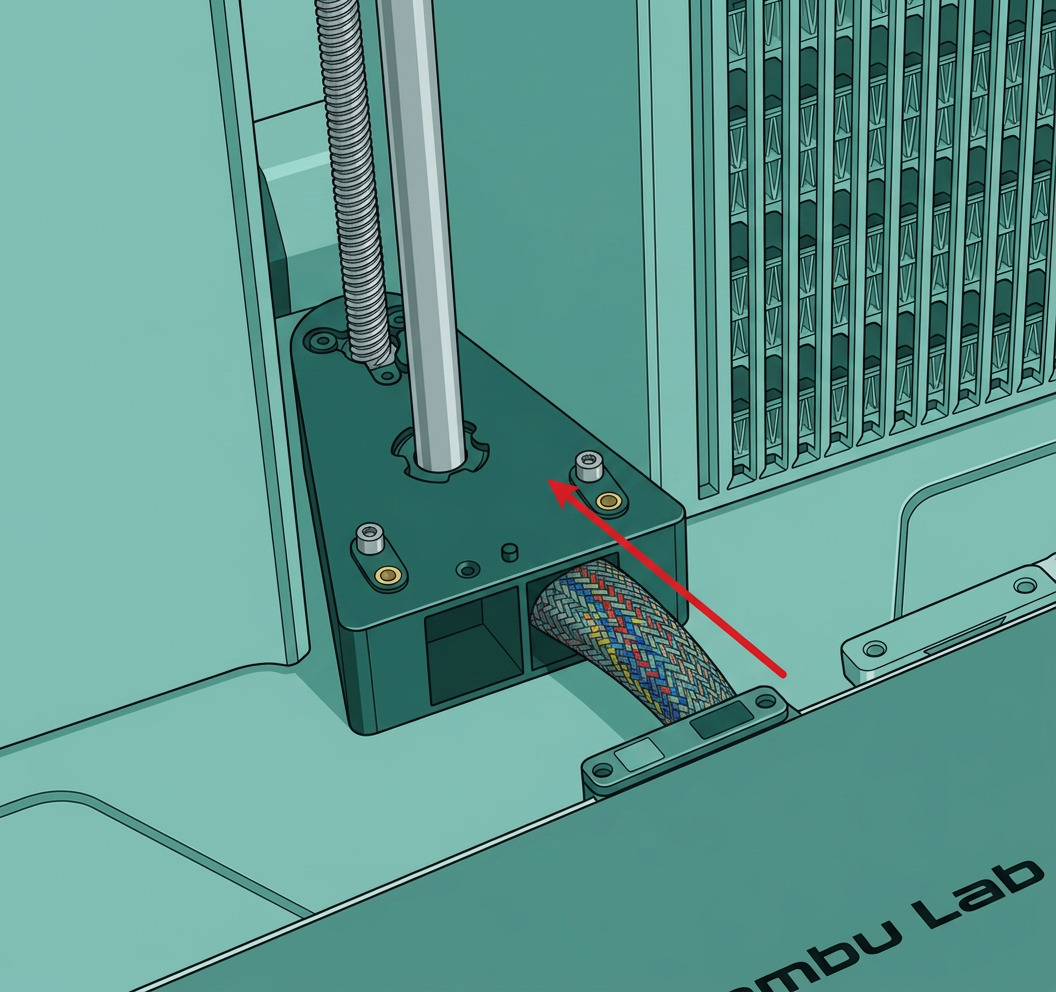

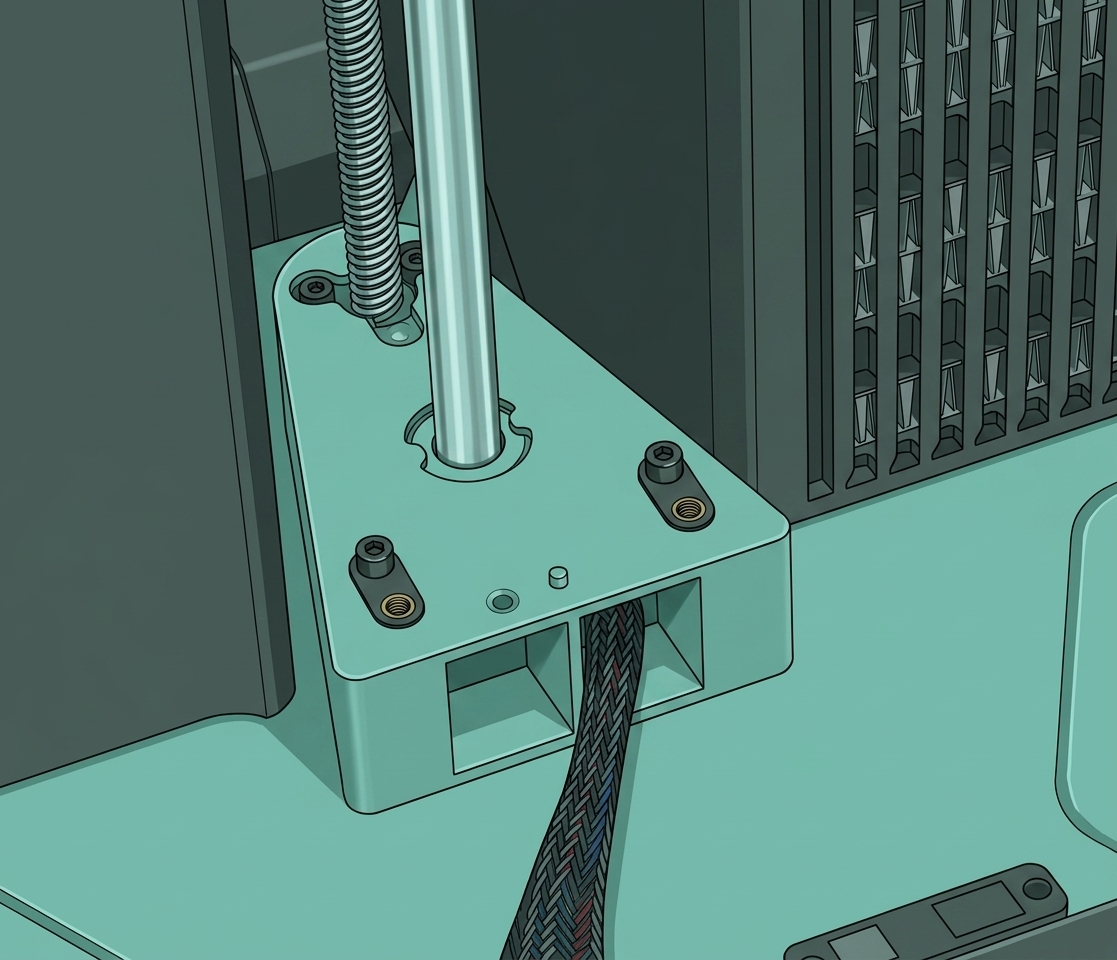

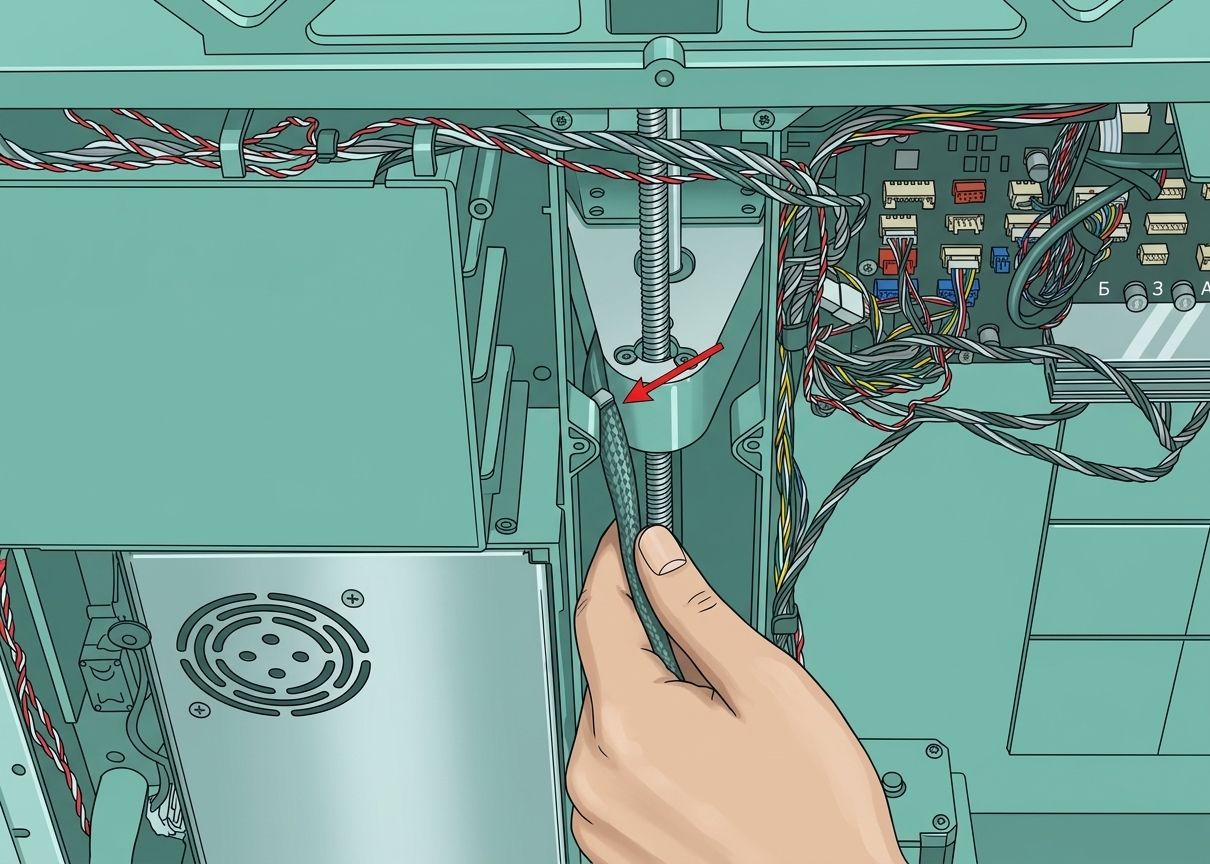

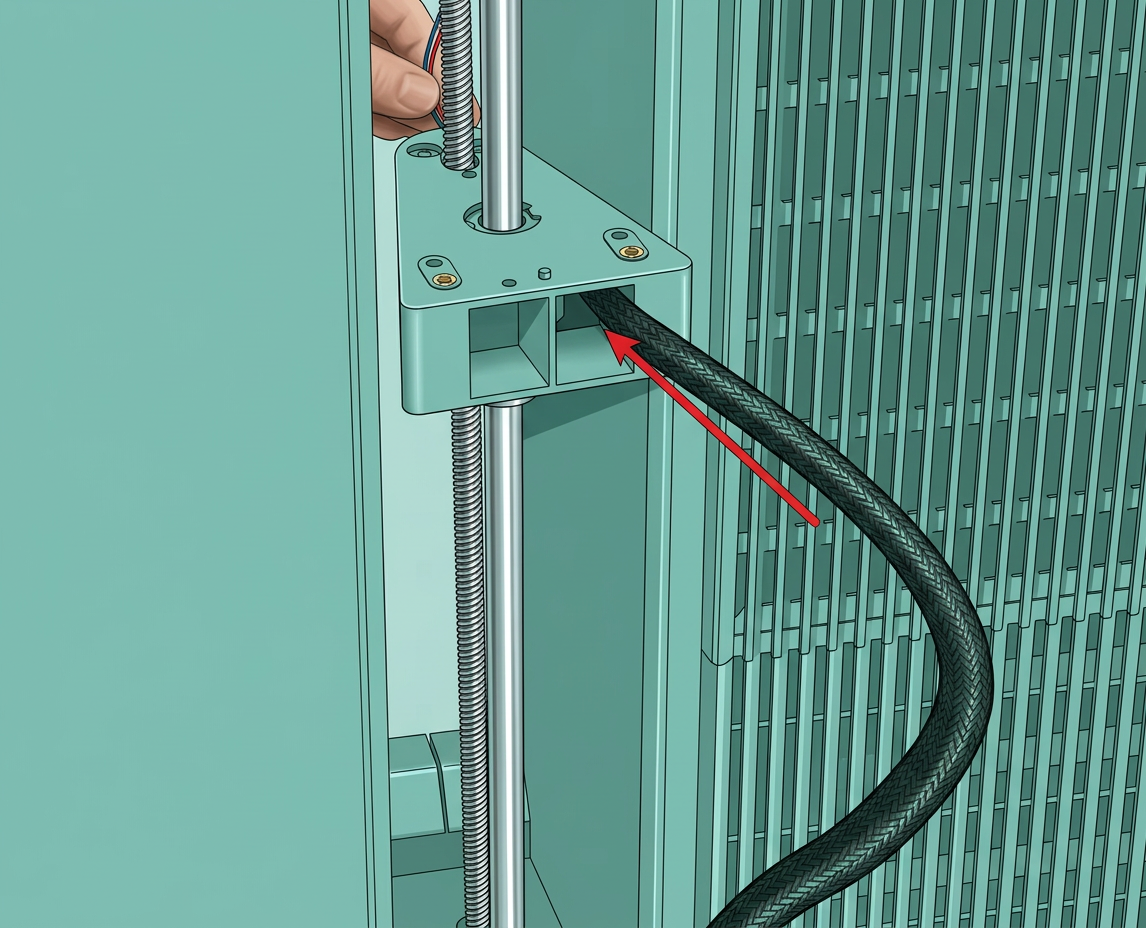

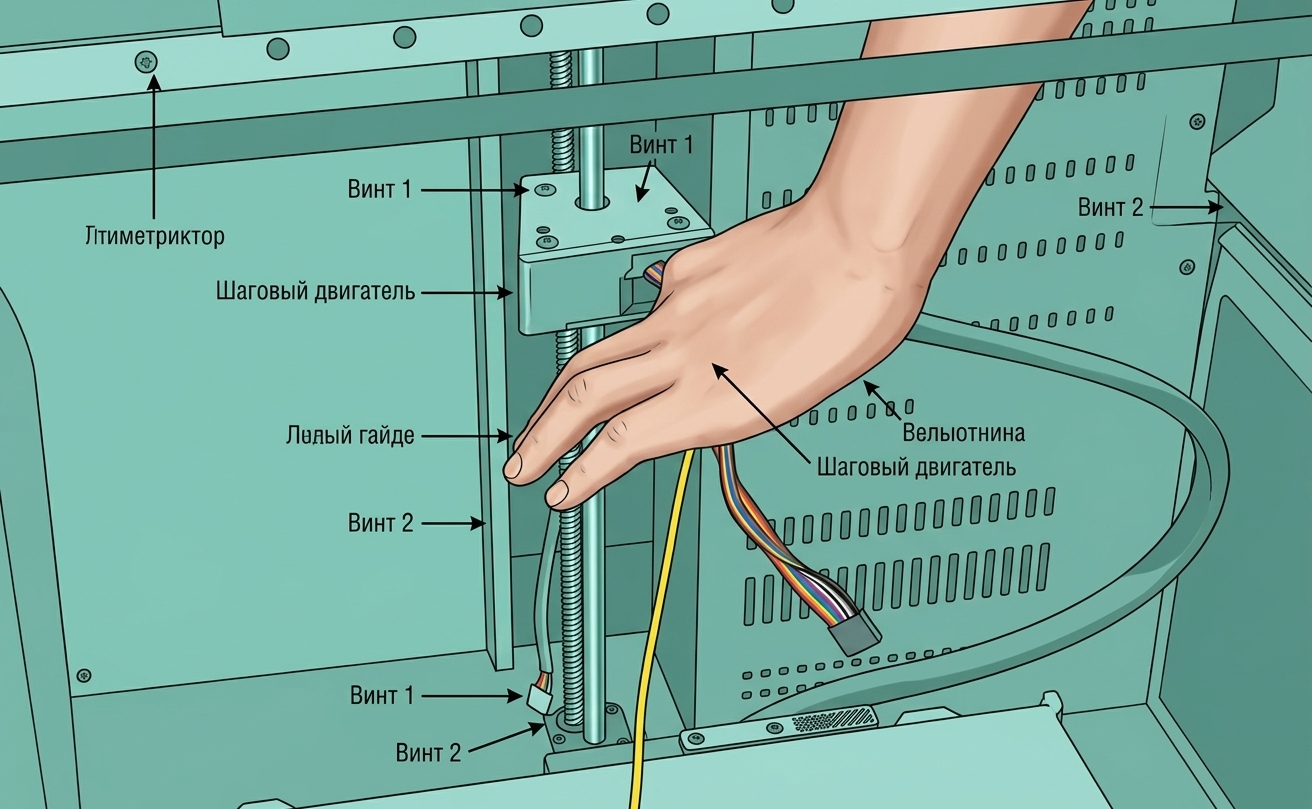

1. Протяните кабели нагревательного стола через небольшие отверстия в слайдере оси Z. Сначала пропустите кабели, подключенные к плате AC, затем сложите оставшиеся кабели и протяните их.

Сначала вы можете пропустить красный кабель.

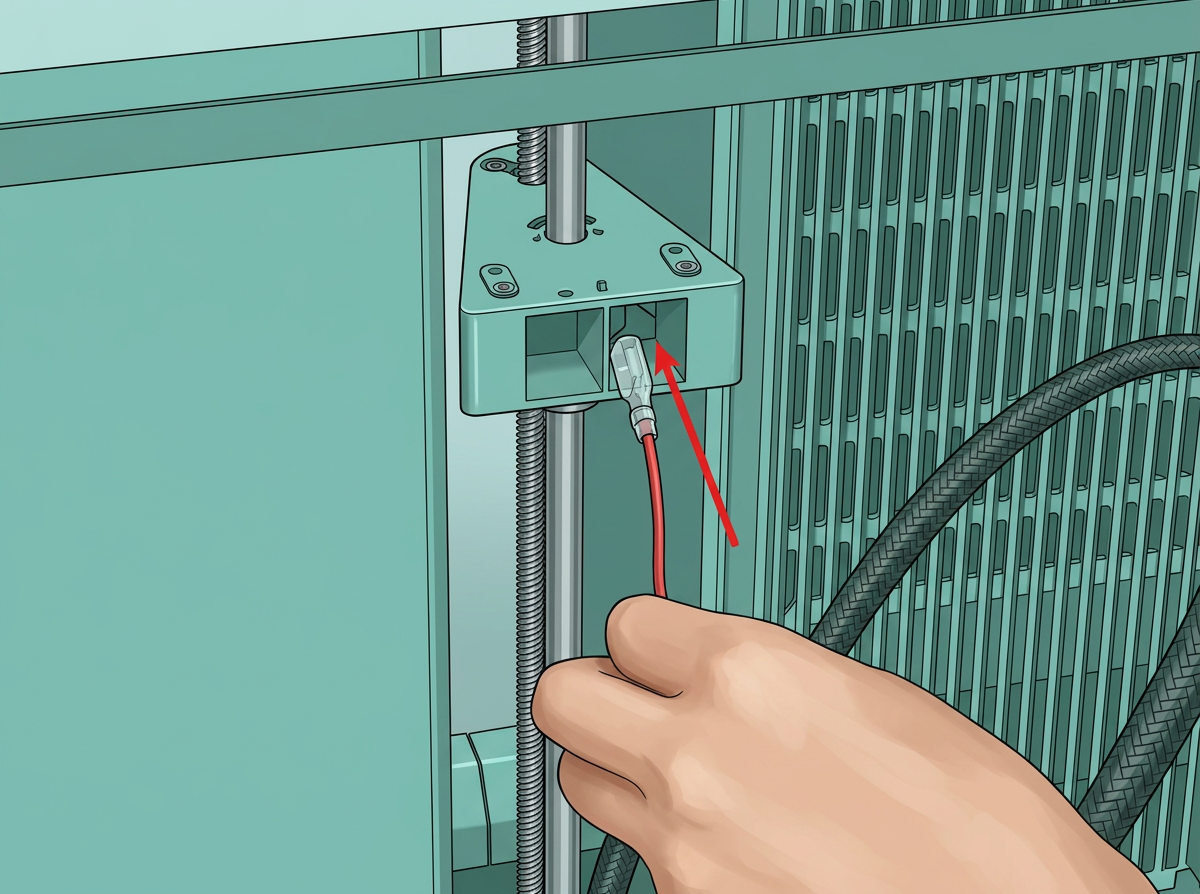

Из-за узости отверстия необходимо снять силиконовые покрытия с двухсинихикоричневыхкабелей соответственно, а затем пропустить их через маленькое отверстие по одному.

После протягивания красного, синего и коричневого кабелей согните оставшиеся кабели и вставьте их в маленькое отверстие, затем вытяните их с другой стороны.

Финальное состояние показано на следующем рисунке.

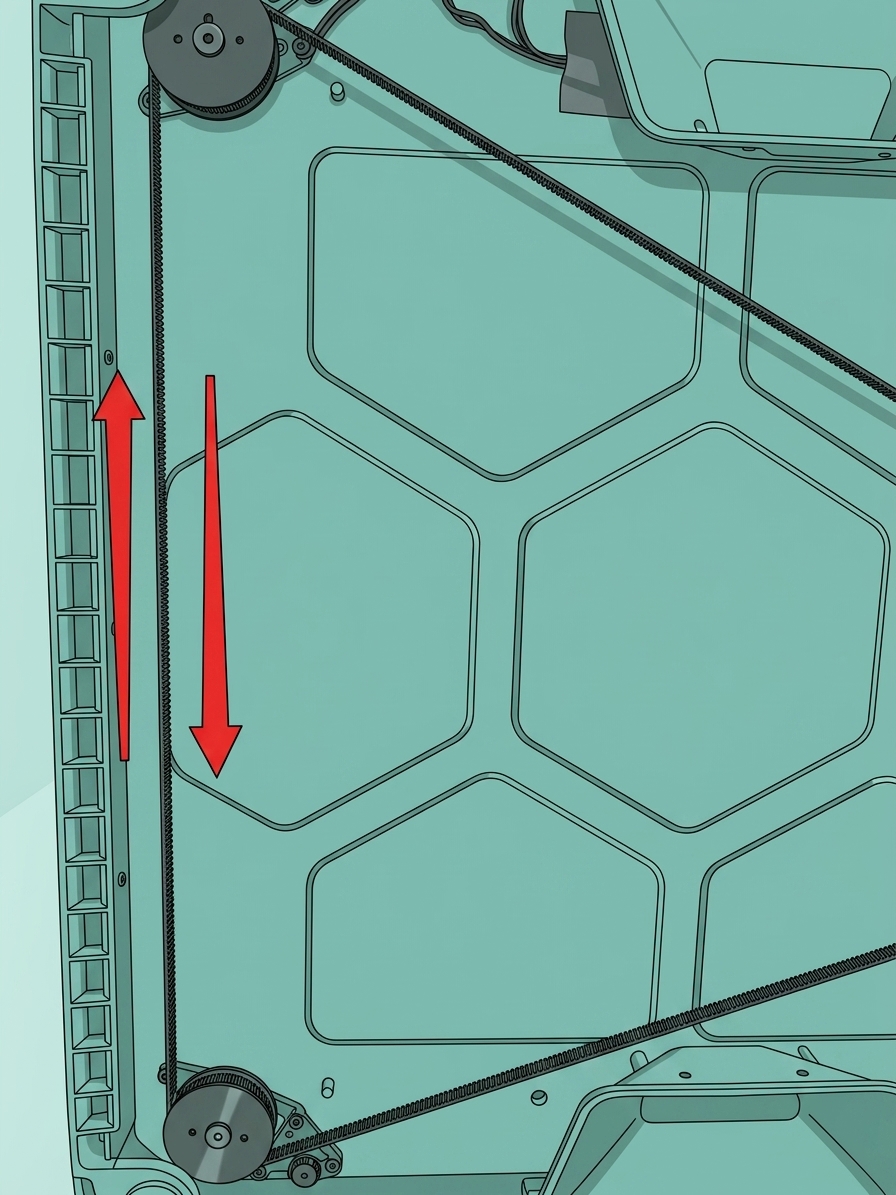

2. Слегка наклоните или поднимите принтер(пожалуйста, удерживайте принтер устойчиво, чтобы избежать его падения и повреждения)и вручную потяните ремень, чтобы опустить 3 слайдера оси Z вниз. Держите нагревательный стол вертикально, чтобы избежать помех со стороны слайдеров.

Примечание: Потяните ремень туда-сюда, чтобы подтвердить направление вниз.

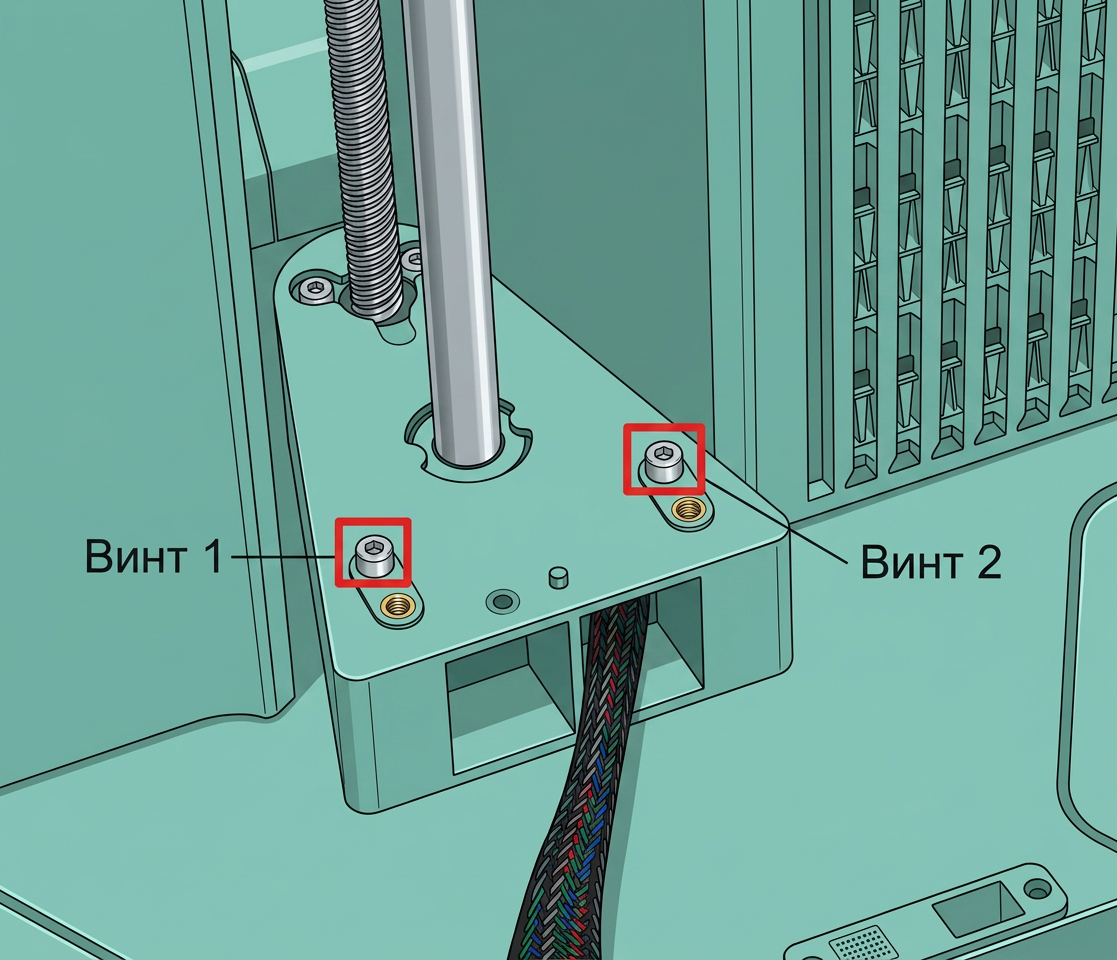

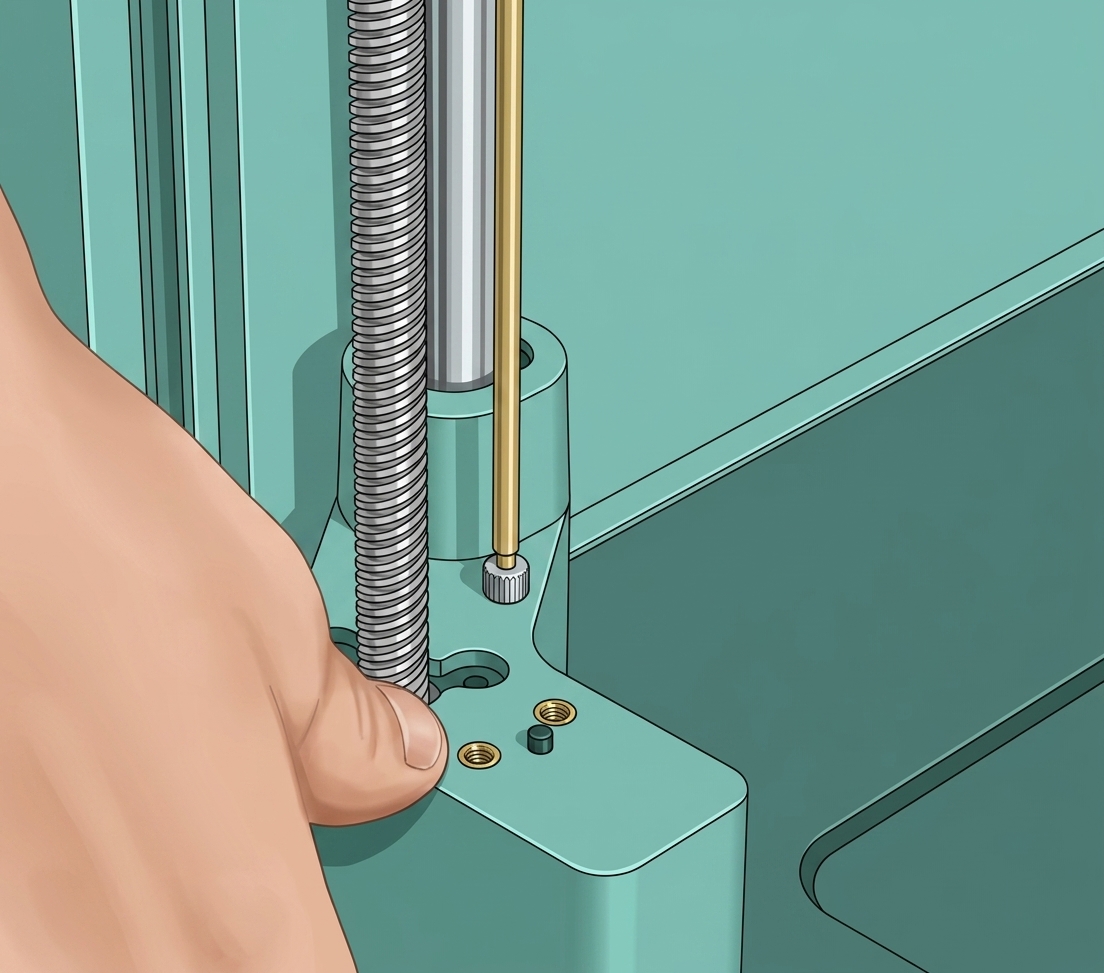

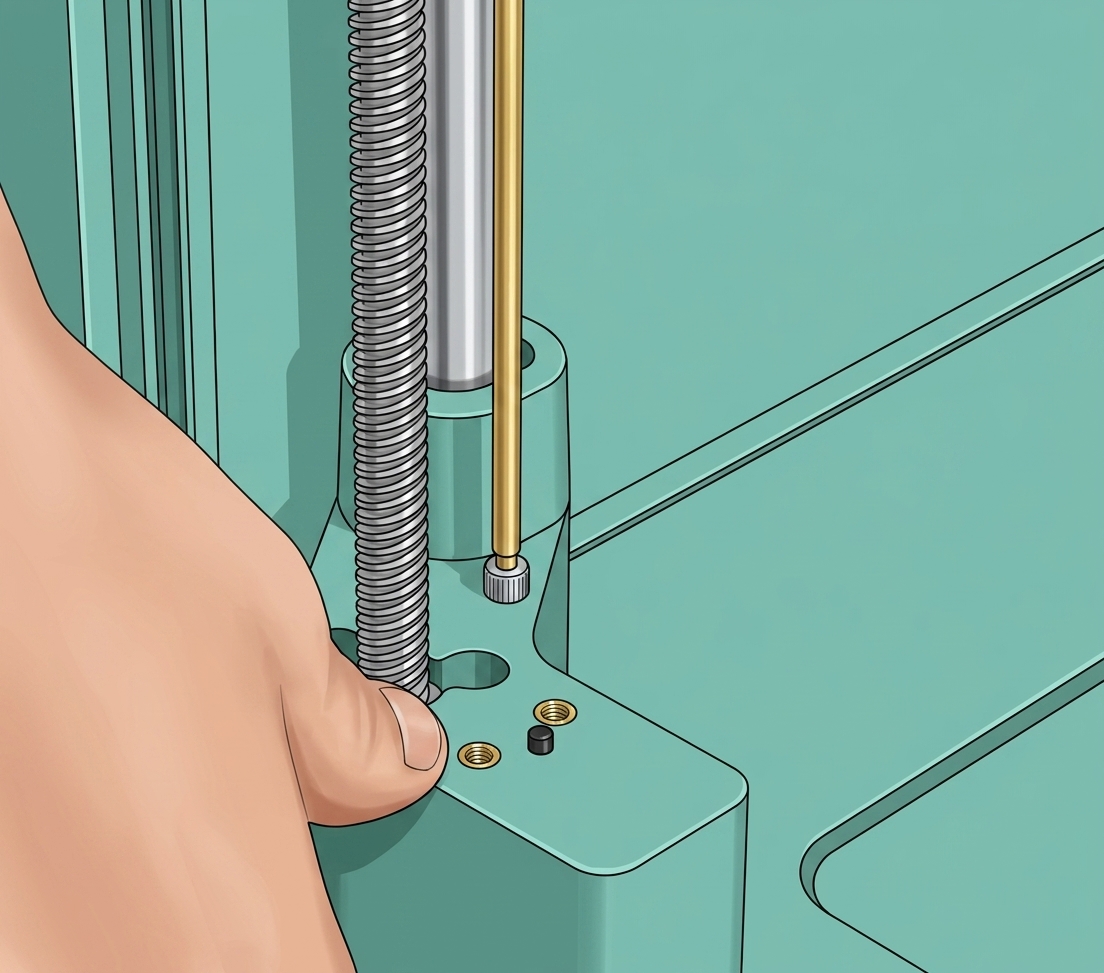

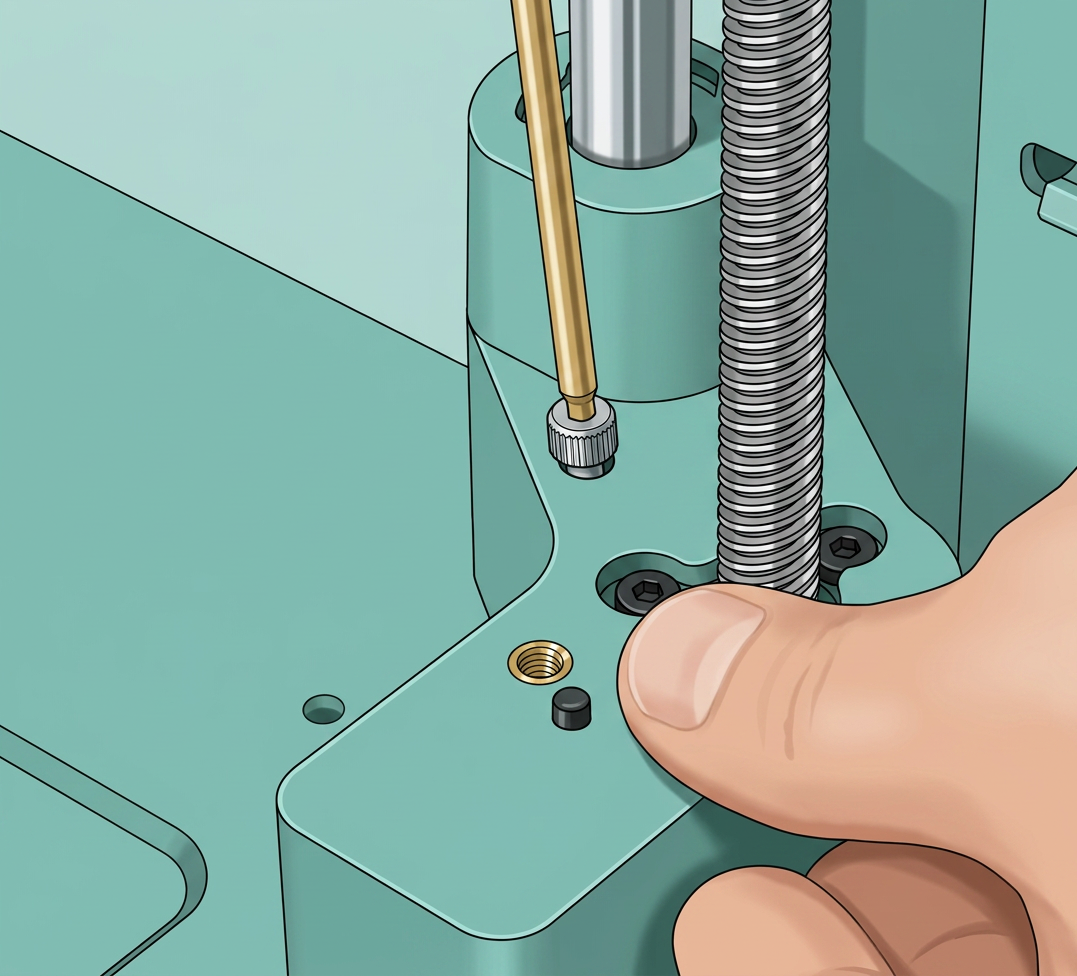

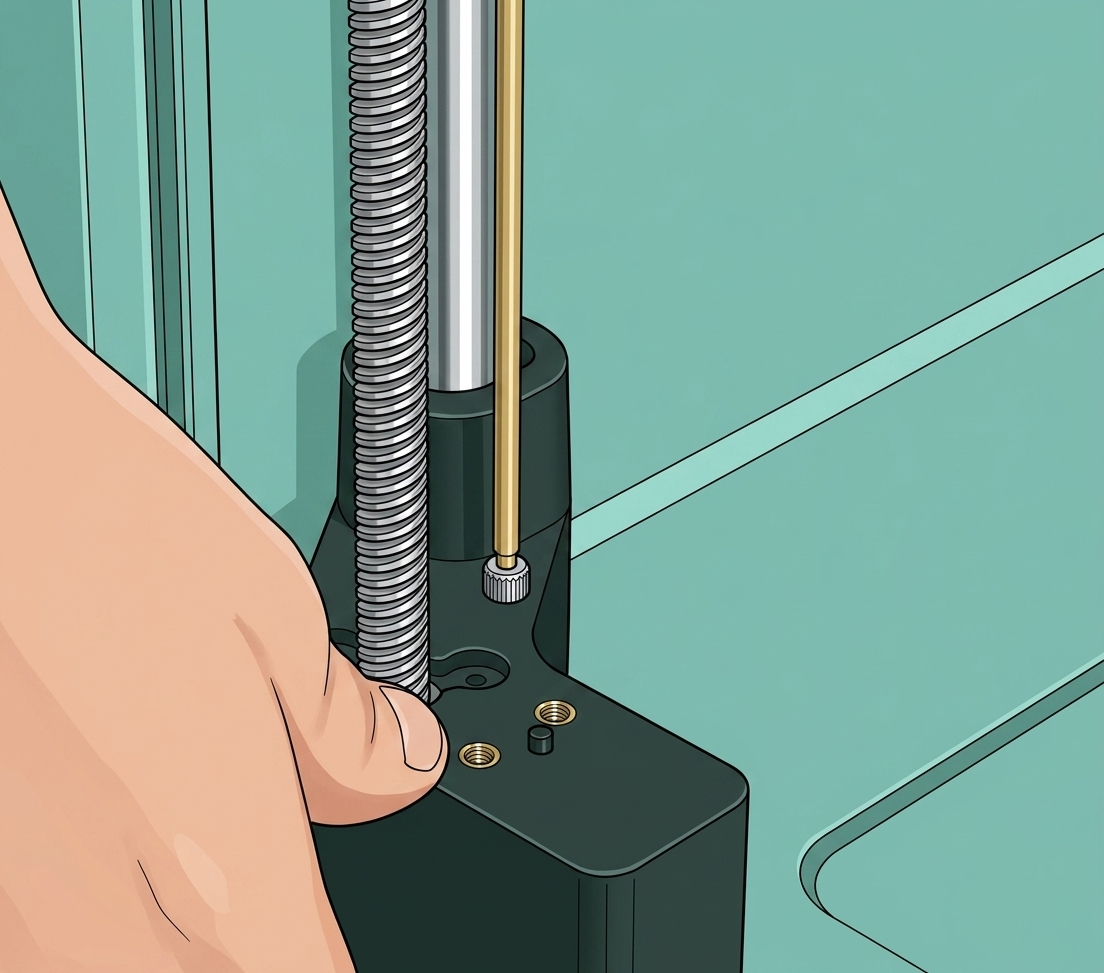

3. Используйте шестигранный ключ H2.0, чтобы затянуть четыре винта крепления слайдеров оси Z (M3x35x8).

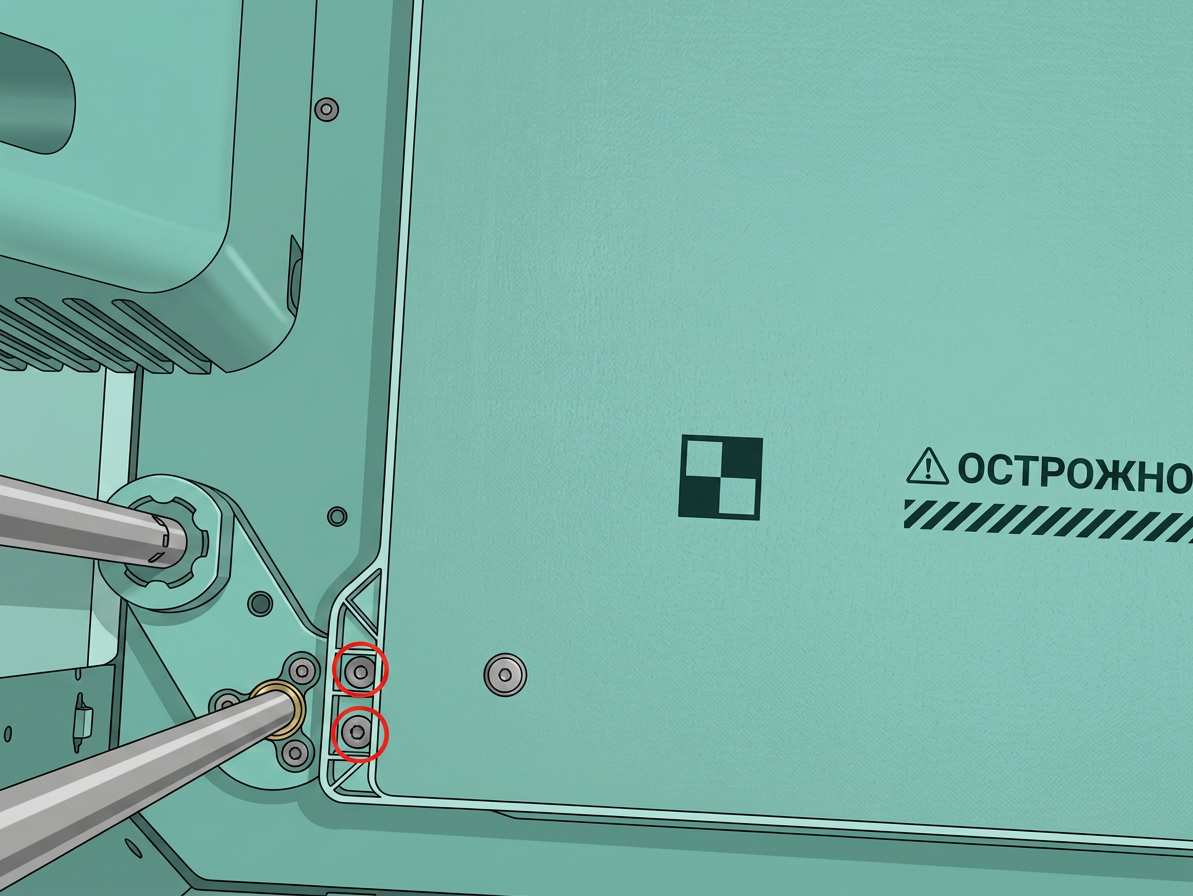

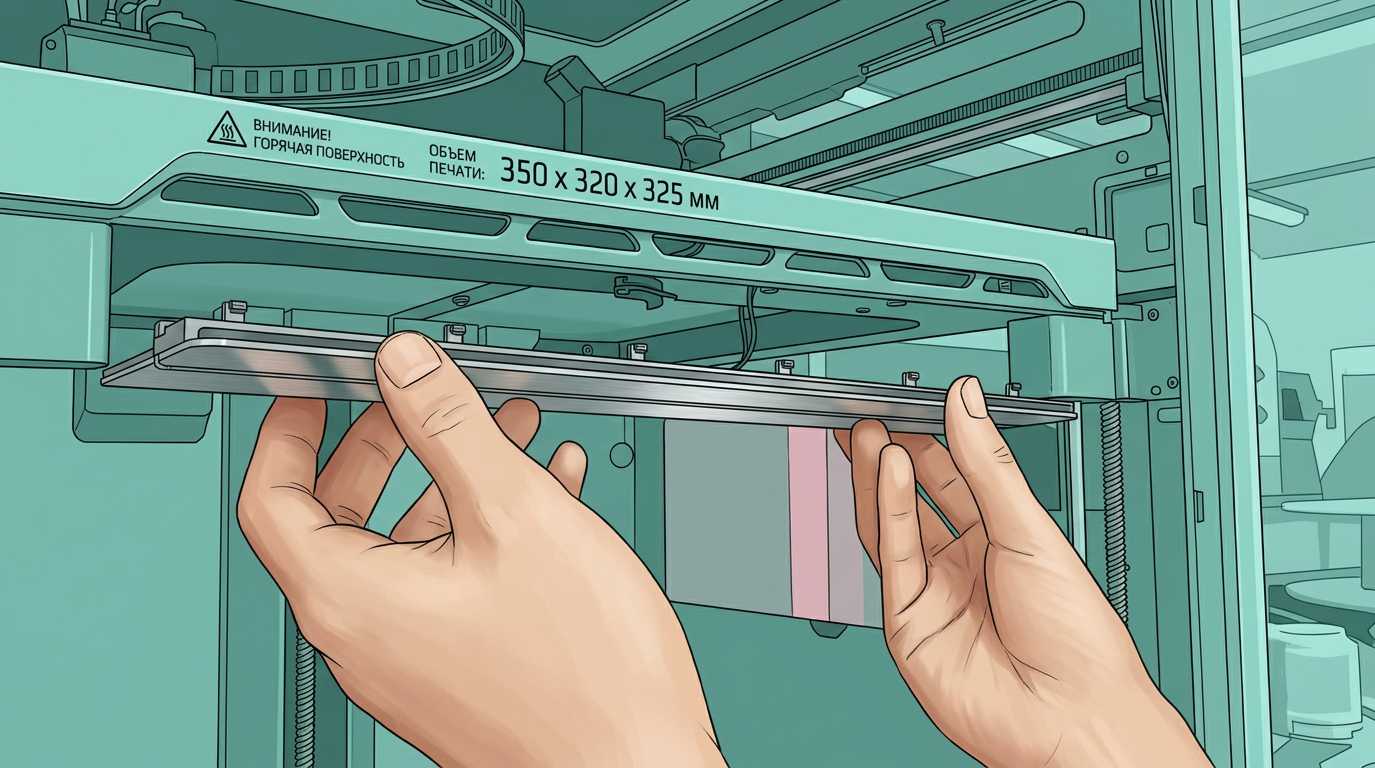

4. Протяните кабель нагревательного стола через слайдер оси Z, выровняйте нагревательный стол с 3 слайдерами оси Z и затяните 6 винтов крепления (M3x8). В конце переустановите две силиконовые заглушки.

Шаг 2: Подключение кабелей нагревательного стола

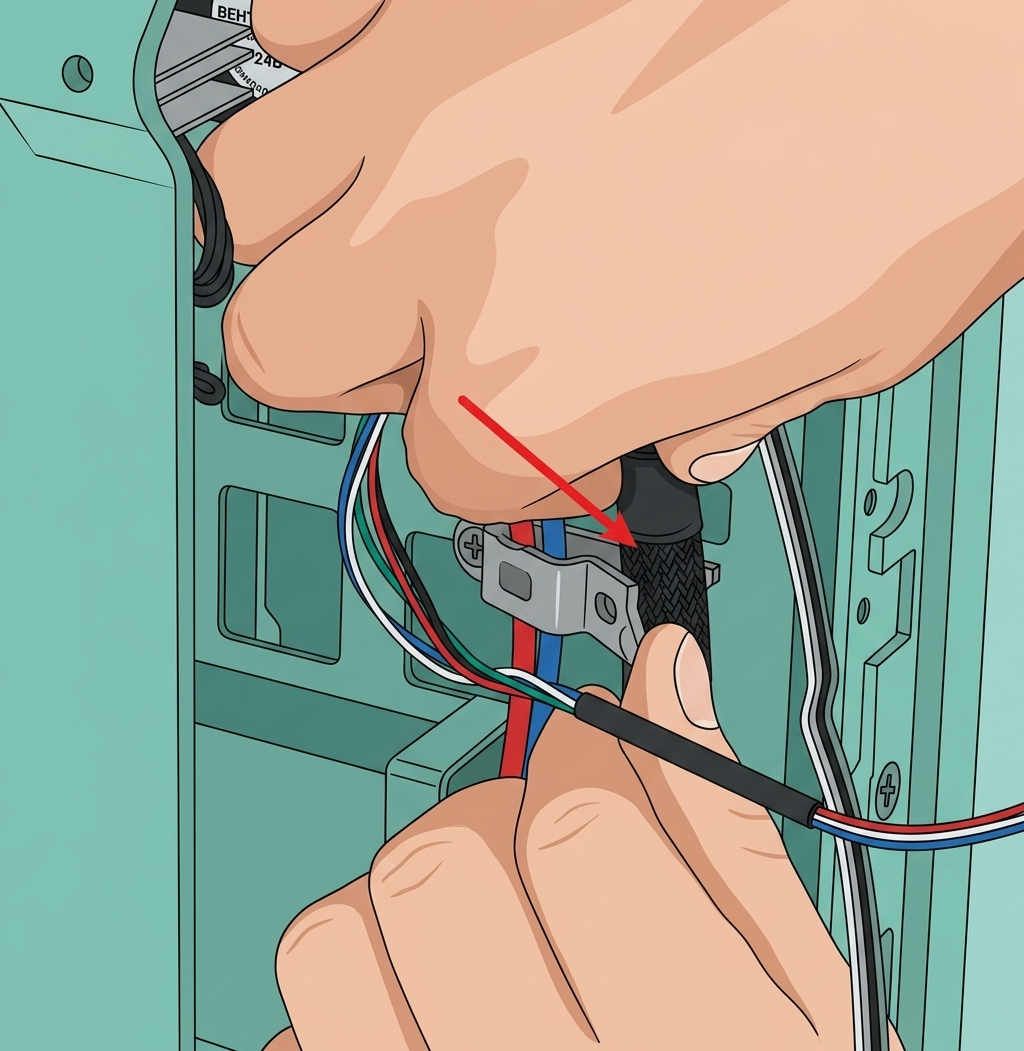

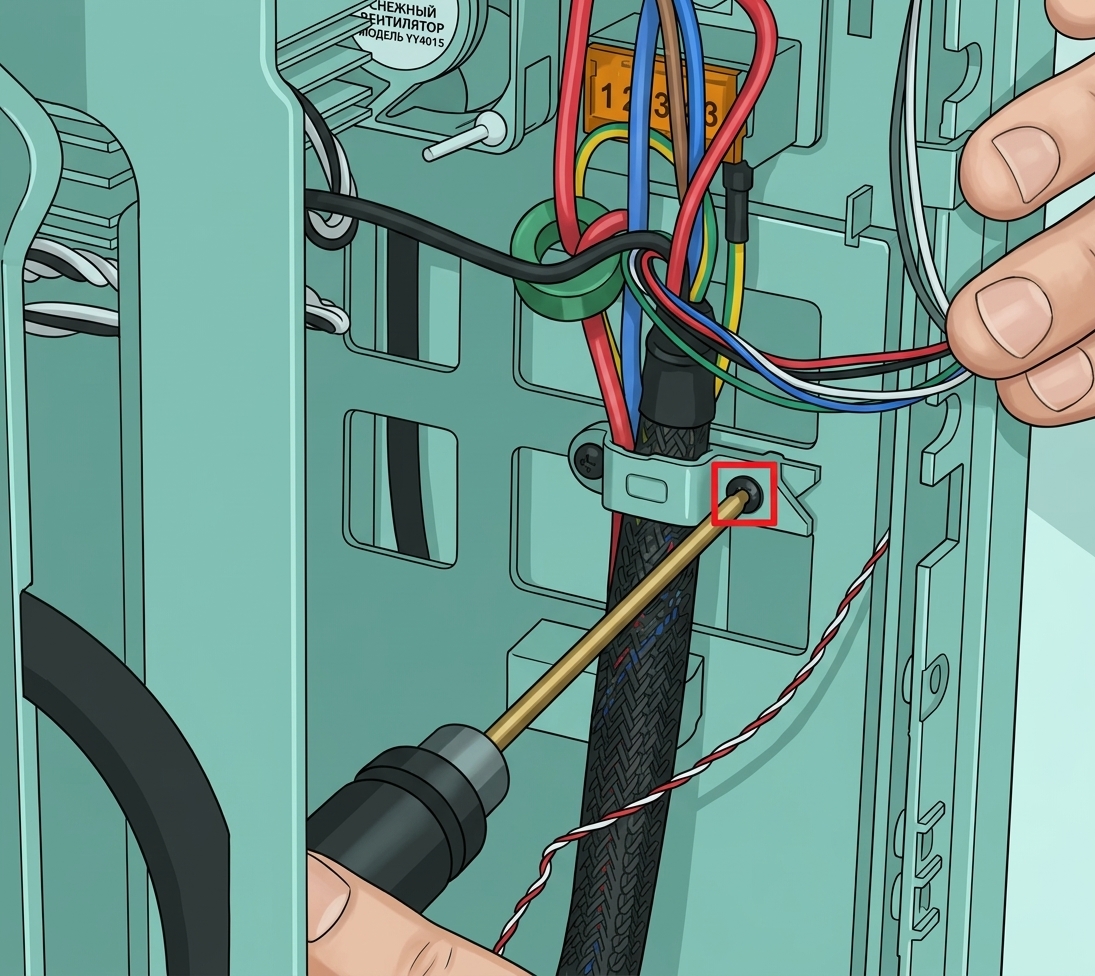

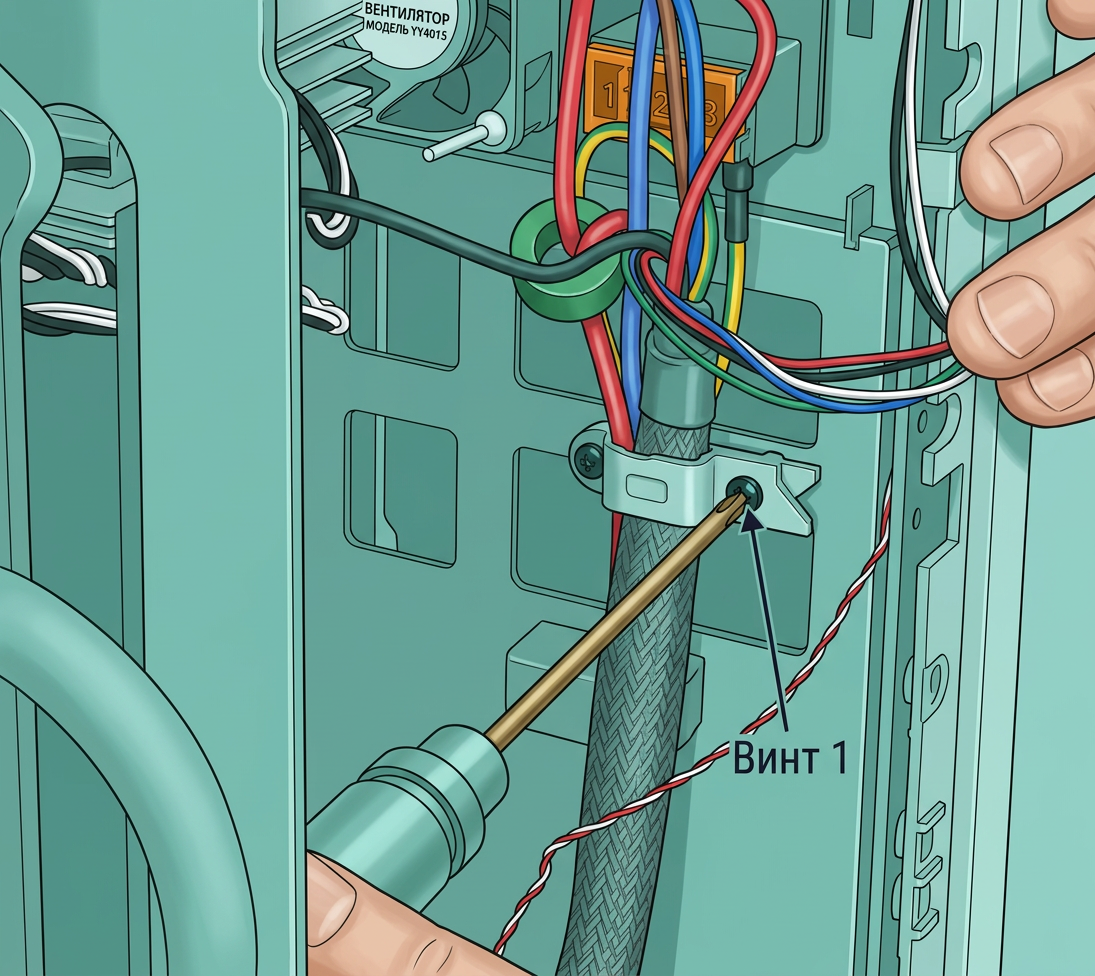

1. Вставьте кабели нагревательного стола в зажим для кабелей и используйте шестигранный ключ H2.0, чтобы затянуть винт крепления зажима (ST3x12).

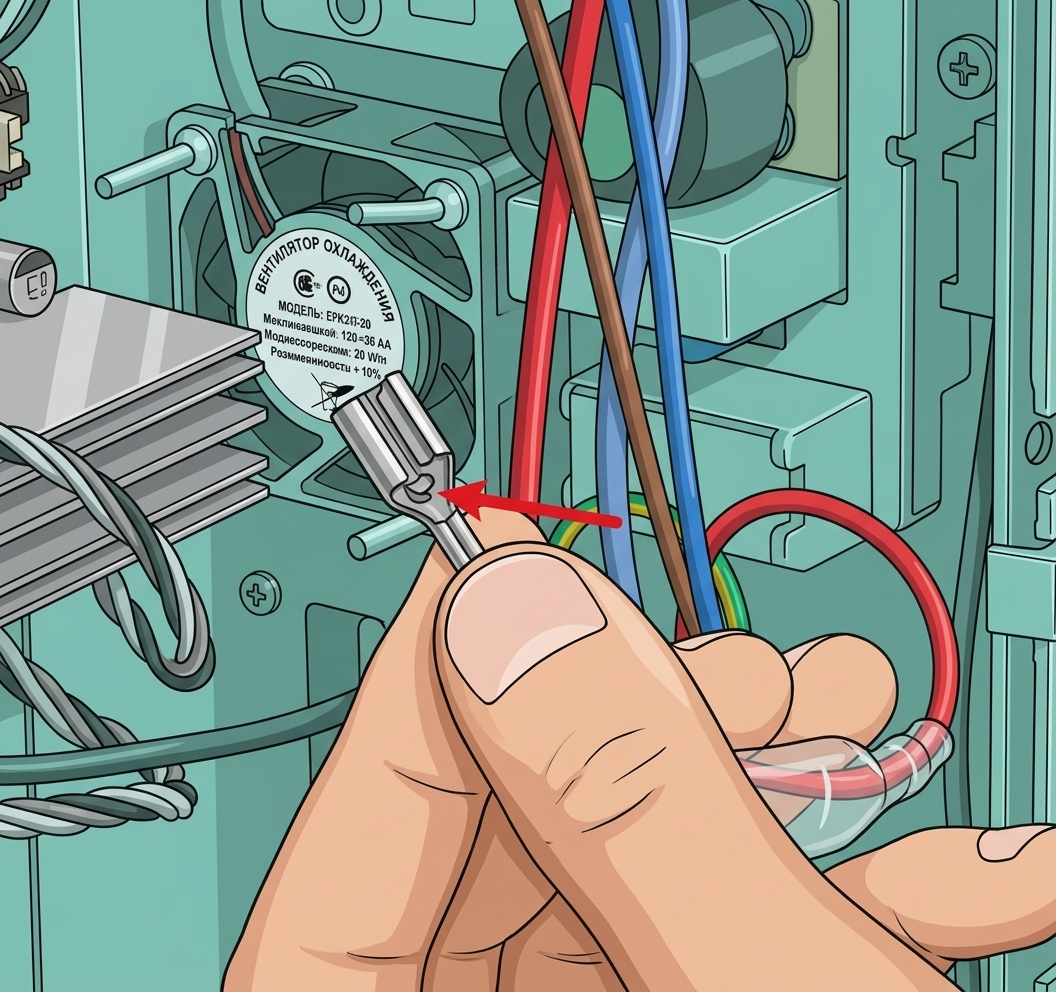

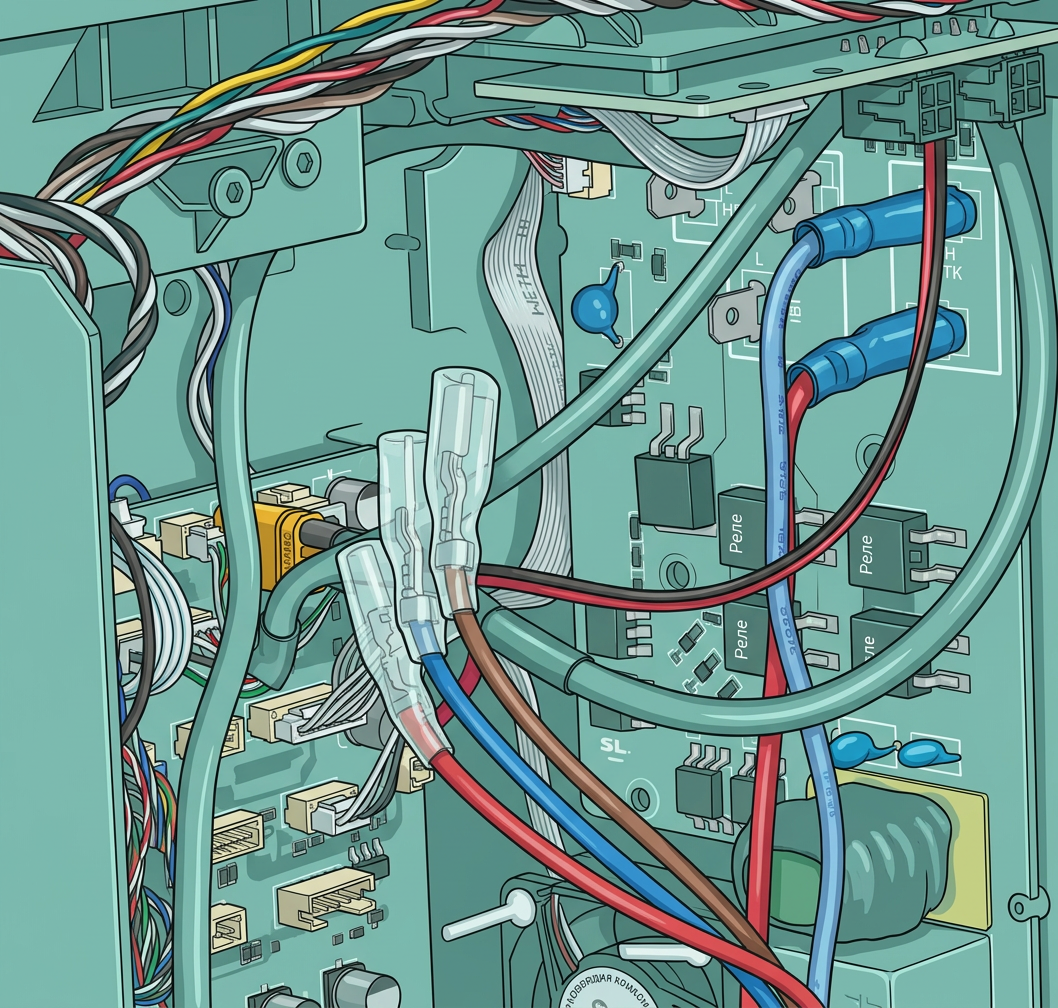

2. Подключите 3 силовых кабеля (коричневый, синий и красный) к плате AC так, чтобы сторона зажима была направлена наружу.

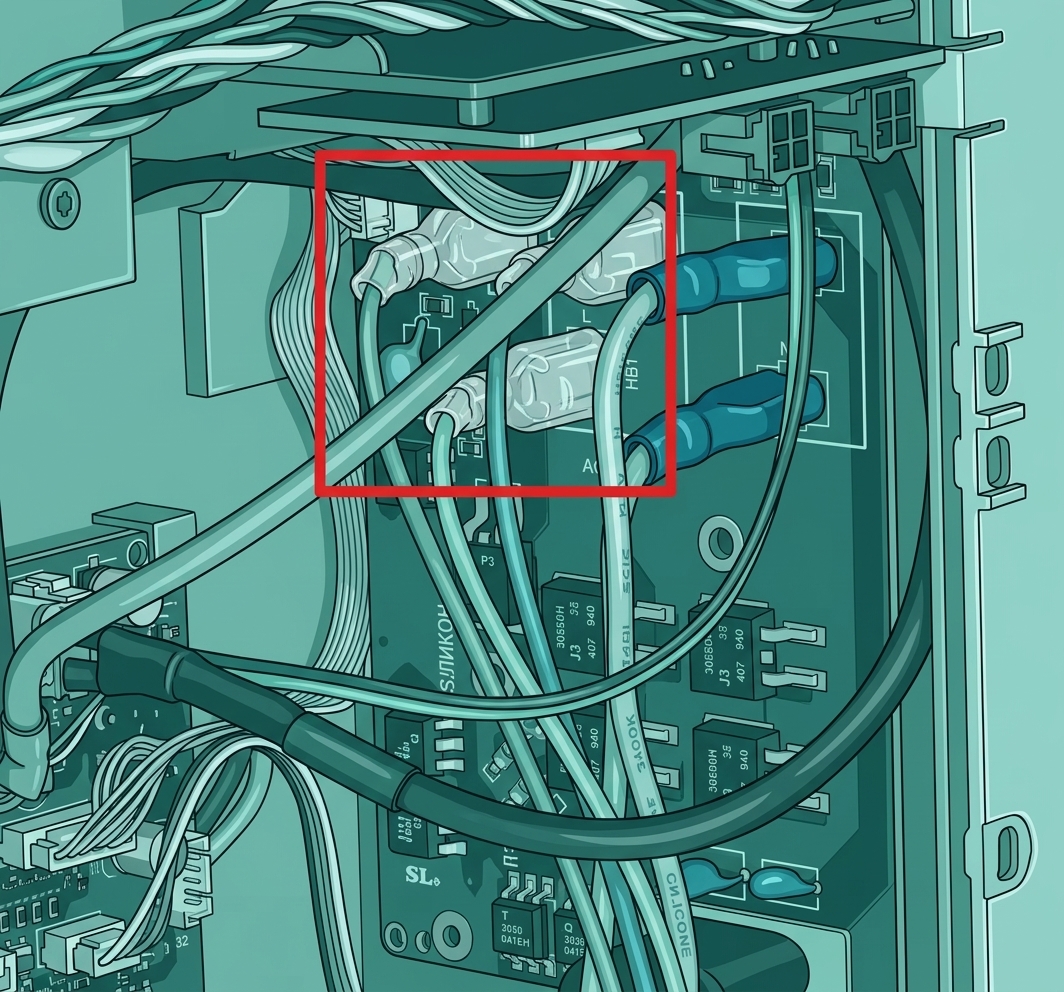

См. изображение для правильных подключений: верхний левый — коричневый, верхний правый — синий, нижний — красный.

3. Протяните заземляющий провод через отверстие под винт, используйте шестигранный ключ H2.0, чтобы закрепить нагревательный стол на основании принтера, закрепите заземляющий провод в зажиме для прокладки и снова нанесите пену.

4. Кабель сигнала нагревательного стола и разъем индикатора состояния будут установлены вШаг 4.

Шаг 3: Установка крышки кабеля платы AC, лотка для очистки и задней панели

См. эту Wiki для установки следующего в порядке:

1. Крышка платы AC

2. Лоток для очистки

3. Задняя панель

Замена платы AC H2D / крышки платы AC

Шаг 4: Установка индикатора состояния и катушки калибровки смещения сопла

Индикатор состояния имеет два ряда зажимов. Выровняйте более длинный передний ряд зажимов с отверстиями нагревательного стола, вставьте их и потяните вперед, чтобы зафиксировать. Затем поднимите индикатор состояния вверх, чтобы зафиксировать задние зажимы, и подключите разъем снова.

Шаг 5: Снятие винтов крепления слайдеров оси Z

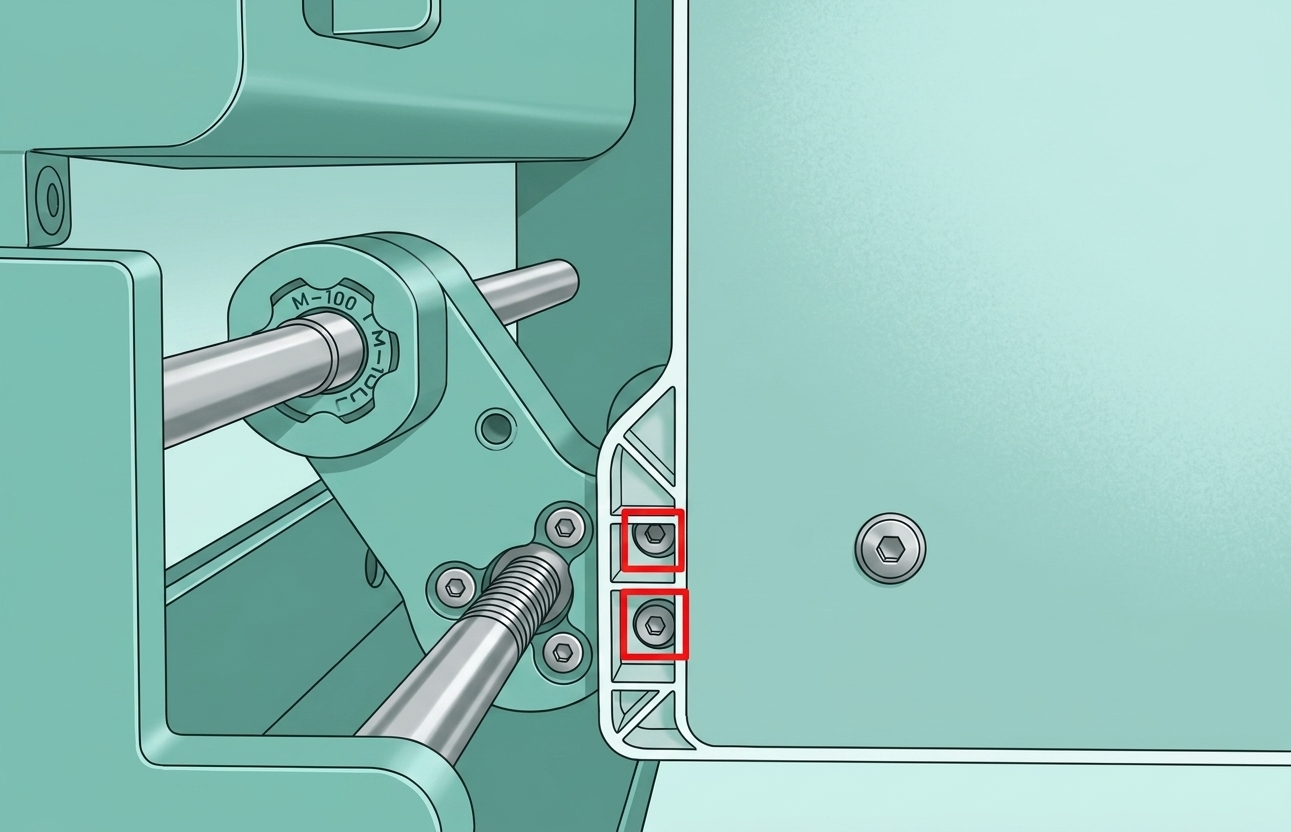

Используйте шестигранный ключ H2.0, чтобы снять 4 винта крепления слайдеров оси Z (M3x35x8).

Шаг 6: Калибровка стола при высокой температуре

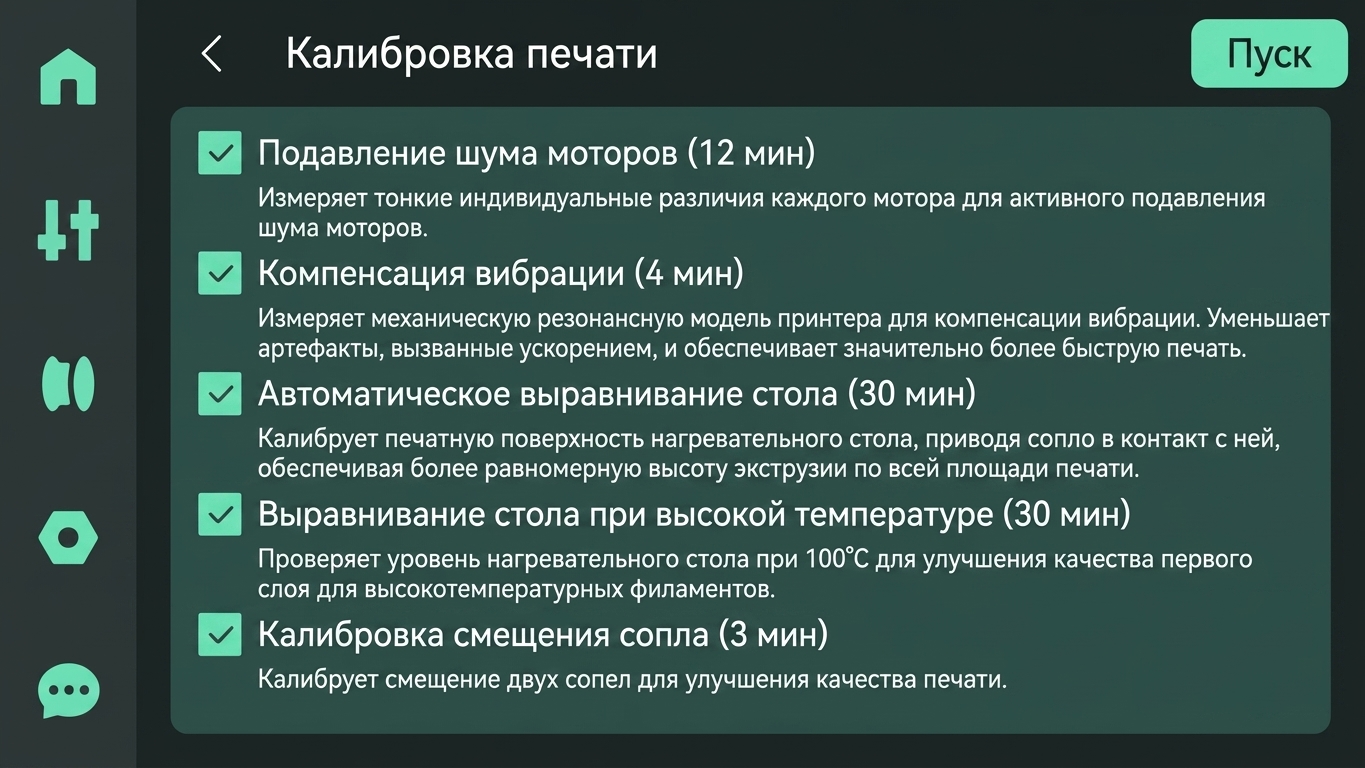

После замены нагревательного стола, чтобы предотвратить любые аномалии в работе принтера, необходимо выполнить калибровку стола при высокой температуре. Пожалуйста, нажмите на экране ",Настройки" > ",Калибровка" > ",Калибровка печати", отметьте ",Калибровка стола при высокой температуре", и запустите процесс калибровки.

Проверка функциональности

Подключите силовой кабель и включите питание, запустите печать и подтвердите, работает ли функция нагревательного стола нормально.

Характеристики и количество винтов

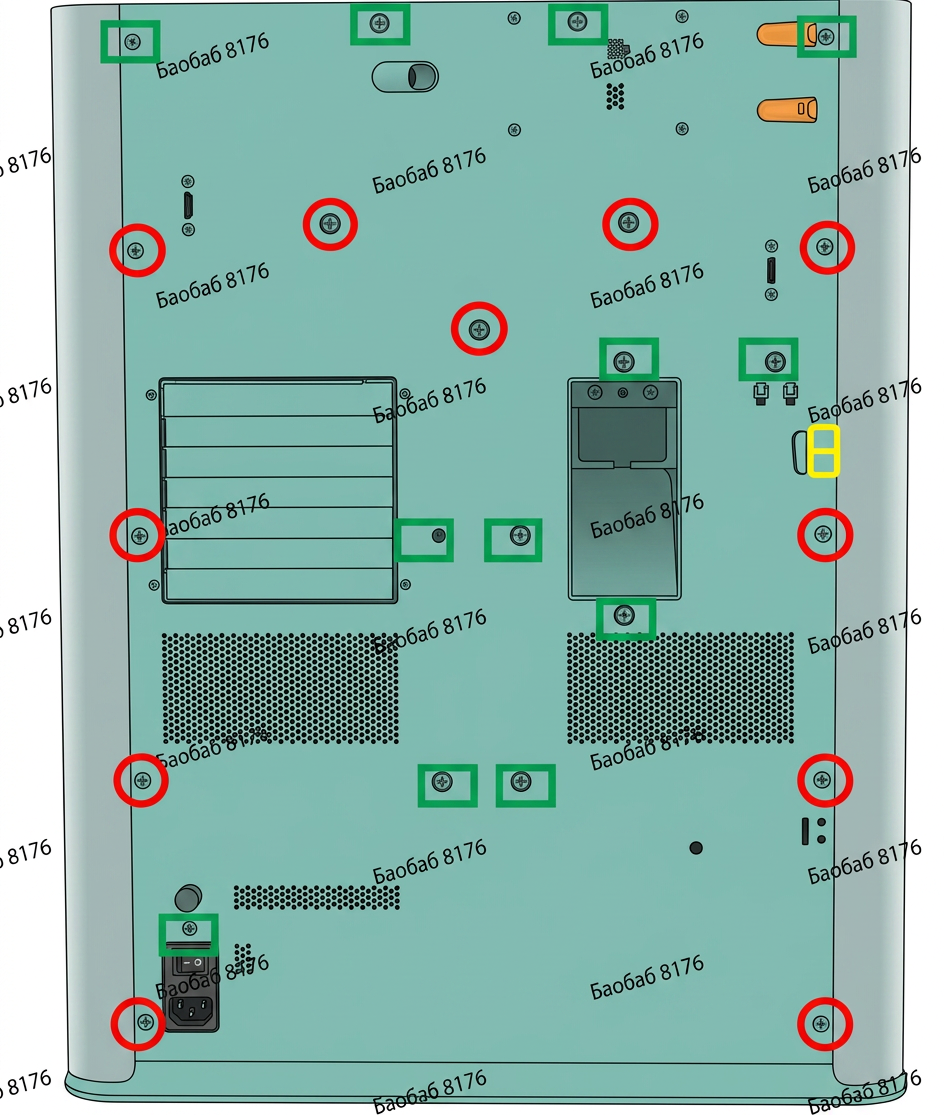

Характеристики и количество винтов, используемых при замене нагревательного стола H2S (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):

Характеристики	Изображение	Применение	Позиция		Количество

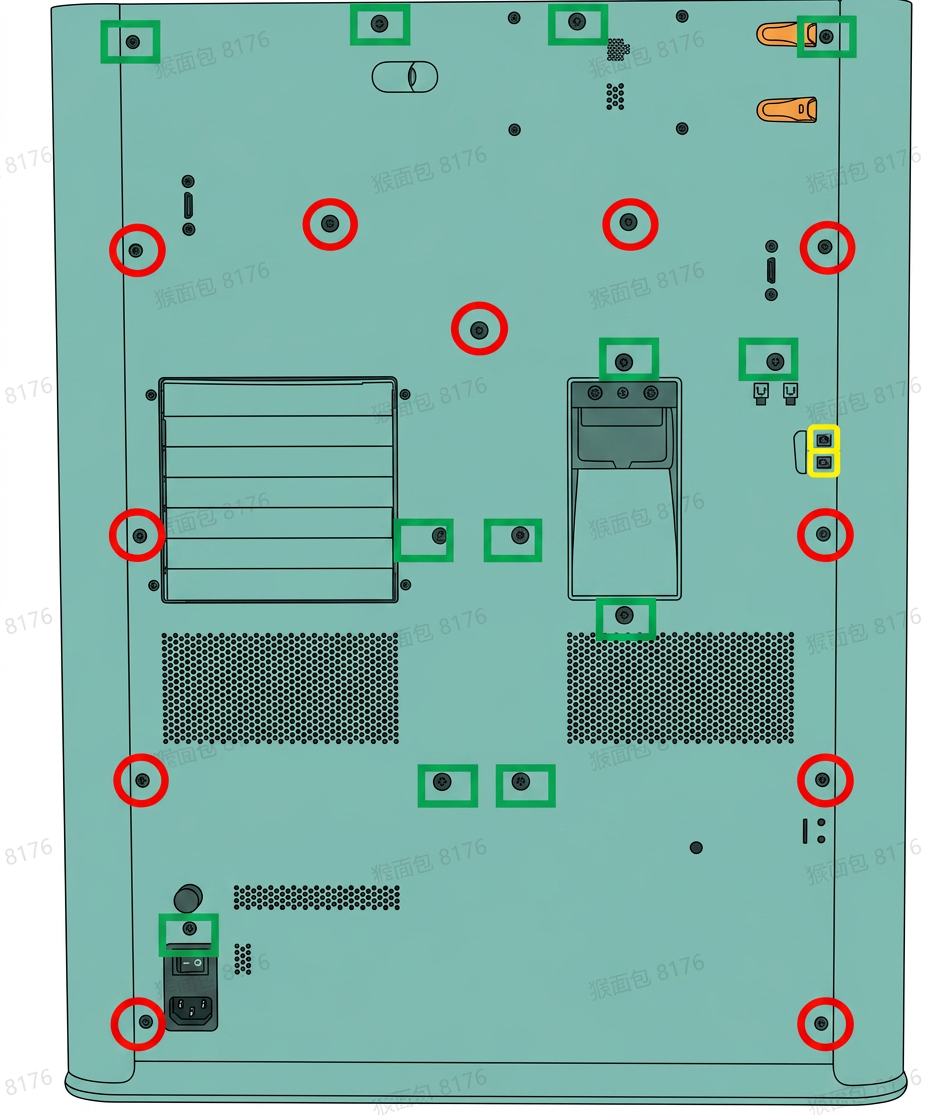

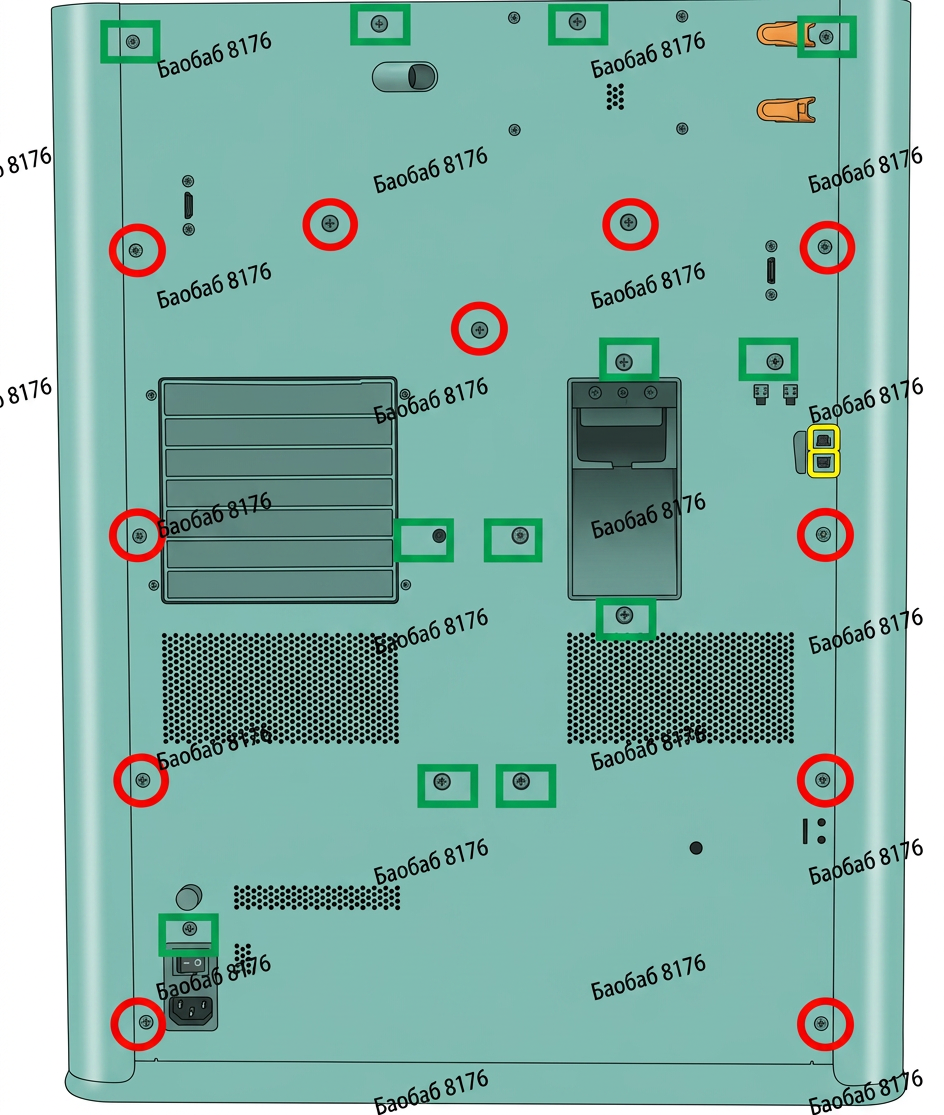

BT3x8		Закрепление задней панели (обозначено зеленым квадратом)			12
		Закрепление лотка для очистки			1
		Закрепление крышки платы AC			1
ST3x8		Закрепление задней панели (обозначено красным кругом)			11
ST3x12		Закрепление кронштейна держателя филамента (обозначено желтым квадратом)			2
BT3x12		Закрепление зажима для кабелей			1
STW3x5		Закрепите заземляющий провод			1
M2x5		Закрепите катушку калибровки смещения сопла			2
M3x6		Закрепите нагревательную платформу			6
M3x35x8		Закрепите салазку оси Z			4

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Если это руководство не решит вашу проблему,пожалуйста, создайтетехнический тикет, мы ответим на ваши вопросы и предоставим помощь. Если у вас есть какие-либо предложения или отзывы об этой Wiki, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
