Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены полностью идентичны для H2S и H2C.
ac-boardac-board-cover" class="toc-header">AC-плата/Крышка AC-платы

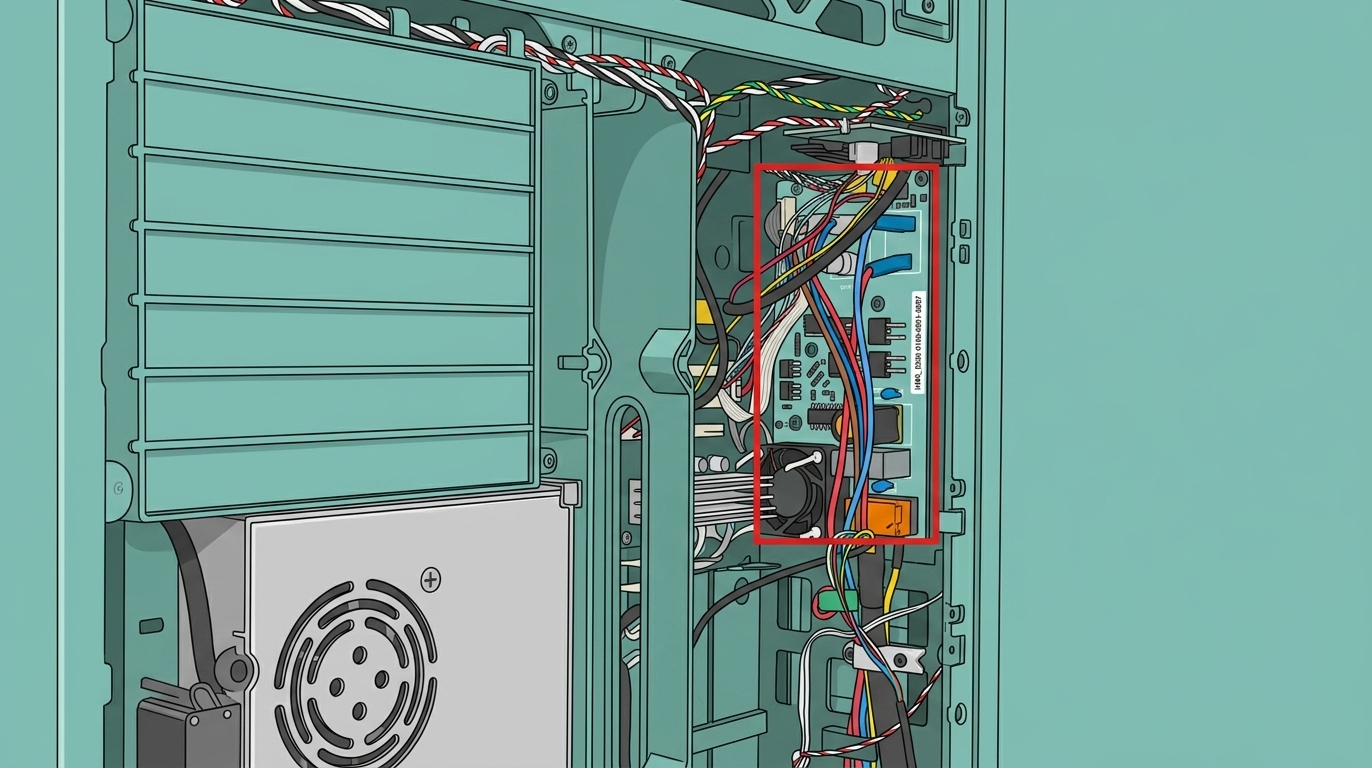

AC-плата установлена внутри левой внутренней обшивки принтера и служит платой распределения питания как для heated bed, так и для блока нагревателя камеры. Над ней расположена крышка AC-платы, обеспечивающая защиту и организацию кабелей.
Крышка AC-платы
ams-2-pro_maintenance_replace-ac-board-for_image-47.png" alt="" width="850">
AC-плата
AC-плата доступна в двух версиях: 110В и 220В, со следующими различиями:
Если вам нужно заменить только крышку AC-платы, вы можете пропустить шаги по замене AC-платы.
Запасные части для AC-платы:
-
AC-плата *1
-
Винты BT2x5 – для крепления AC-платы *2
Запасные части для крышки AC-платы:
-
Крышка AC-платы *1
-
Винт BT3x8 – для крепления крышки AC-платы *1
Видео-руководство
Когда заменять
-
На AC-плате видны следы подгорания или повреждения.
-
Heated bed или блок нагревателя камеры не нагревается должным образом, что указывает на возможную проблему с AC-платой.
-
Крышка AC-платы повреждена.
Необходимые инструменты и материалы
-
Новая AC-плата/Крышка AC-платы (по необходимости)
-
Шестигранный ключ H2.0
-
Шестигранный ключ H1.5
-
Крестовая отвертка
-
Пинцет
Характеристики и количество винтов, используемых при замене AC-платы/крышки AC-платы H2D (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):
| Характеристика | Изображение | Назначение | Положение | Количество | |
|---|---|---|---|---|---|
| BT3x8 | Крепление задней панели |  |
12 | ||
| Крепление чистящего желоба |  |
1 | |||
| Крепление крышки AC-платы |  |
1 | |||
| ST3x8 | Крепление задней панели |  |
11 | ||
| ST3x12 | Крепление кронштейна держателя катушки |  |
2 | ||
| BT2x5 | Крепление AC-платы (Если AC-плата не требует замены, винты не нужно снимать или устанавливать.) |  |
2 |
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений по поводу следования этому руководству мы рекомендуем создать технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие AC-платы и крышки AC-платы

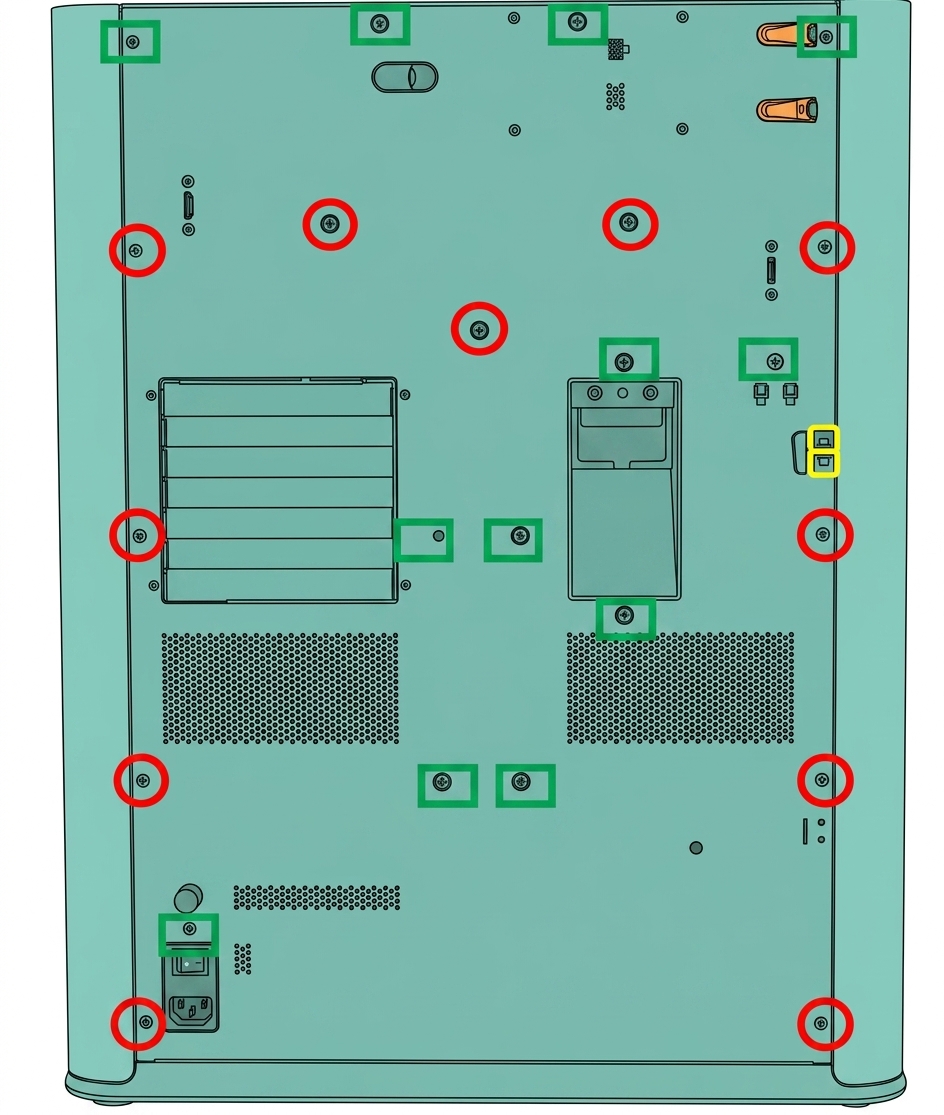

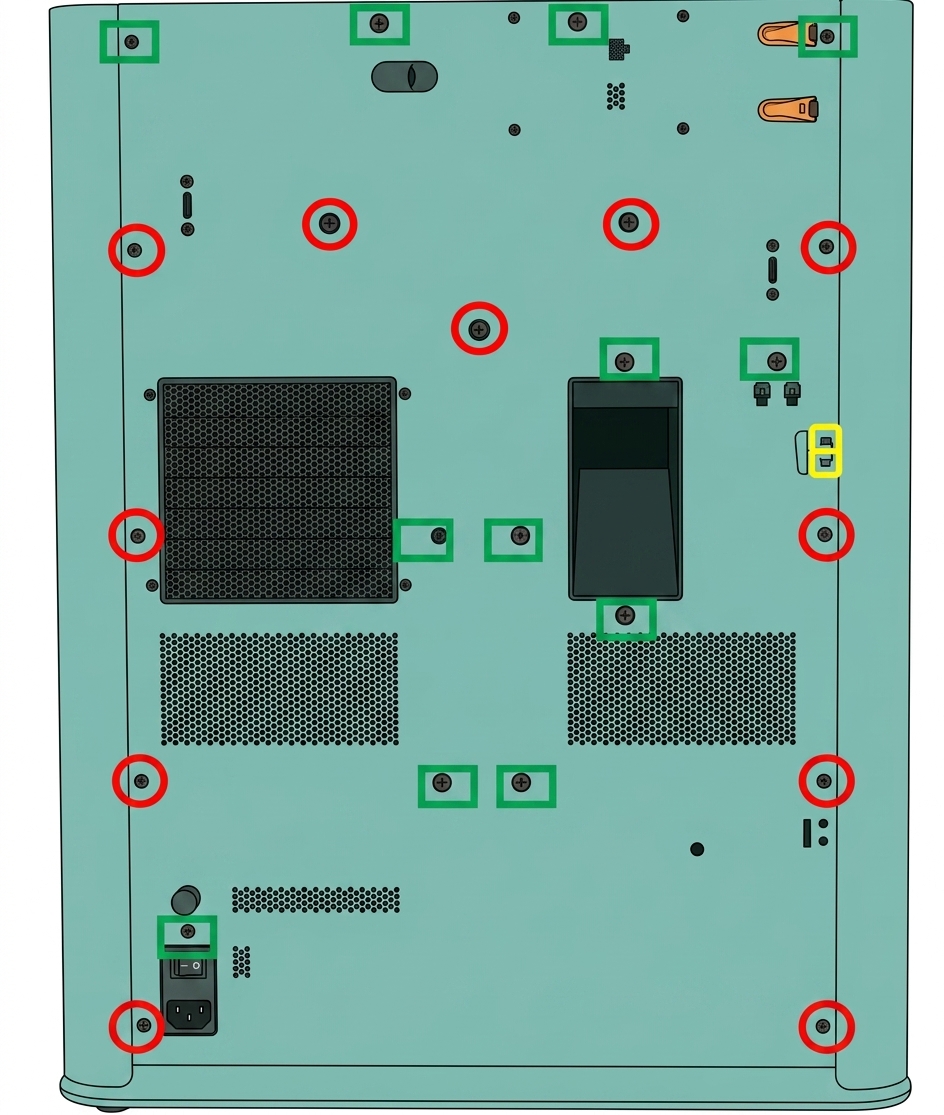

Шаг 1: Снятие задней панели

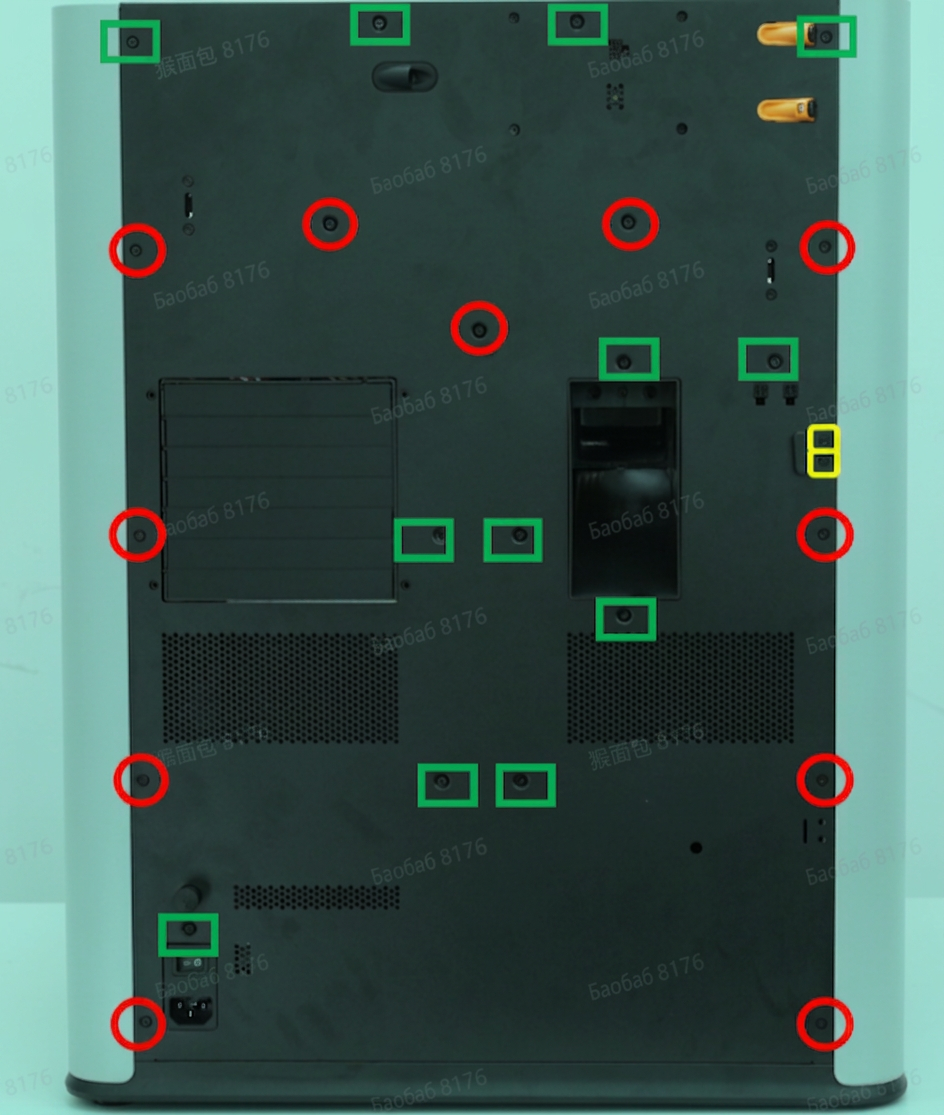

См. соответствующее руководство Wiki для инструкций по снятию задней панели H2D.
Шаг 2: Снятие чистящего желоба

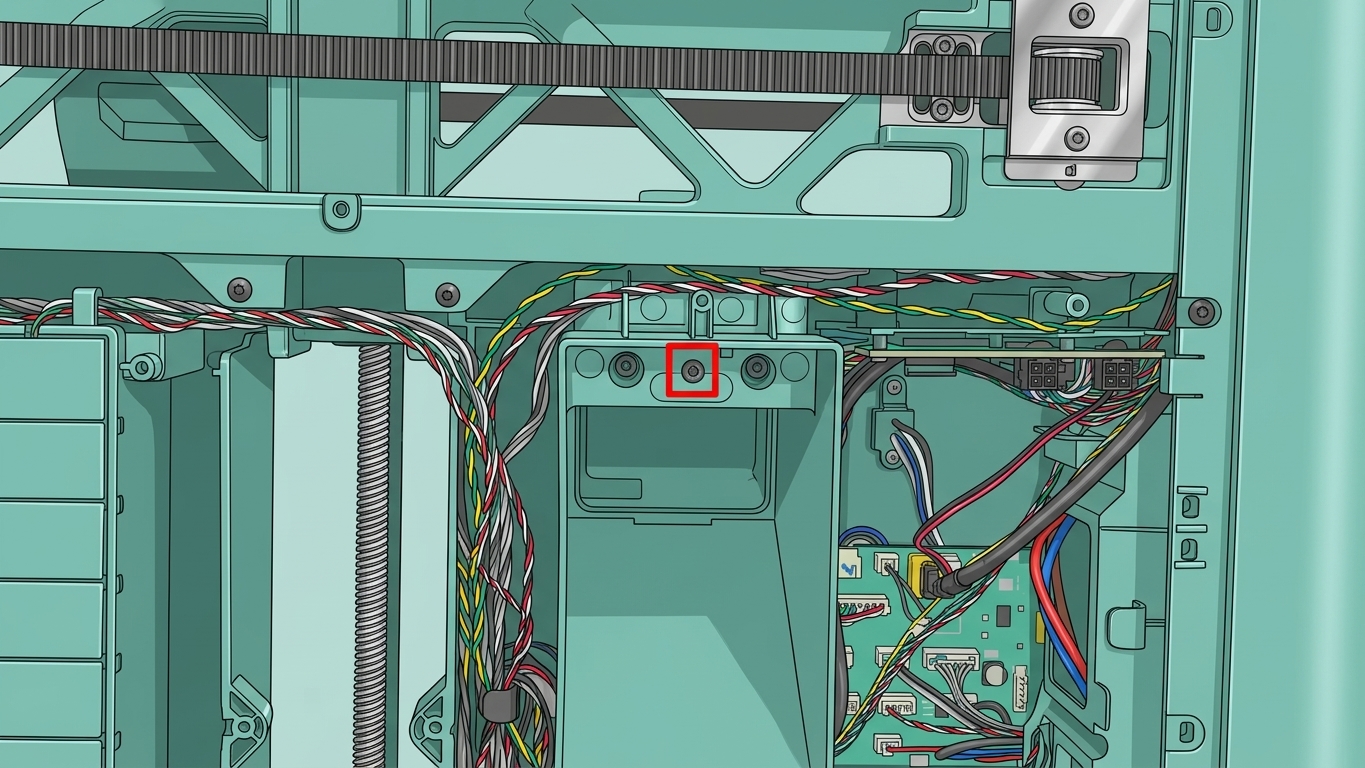

Используйте шестигранный ключ H2.0, чтобы снять фиксирующий винт (BT3x8), затем потяните чистящий желоб вниз, пока не станут видны его два зажима. Осторожно потяните наружу, чтобы отсоединить желоб.

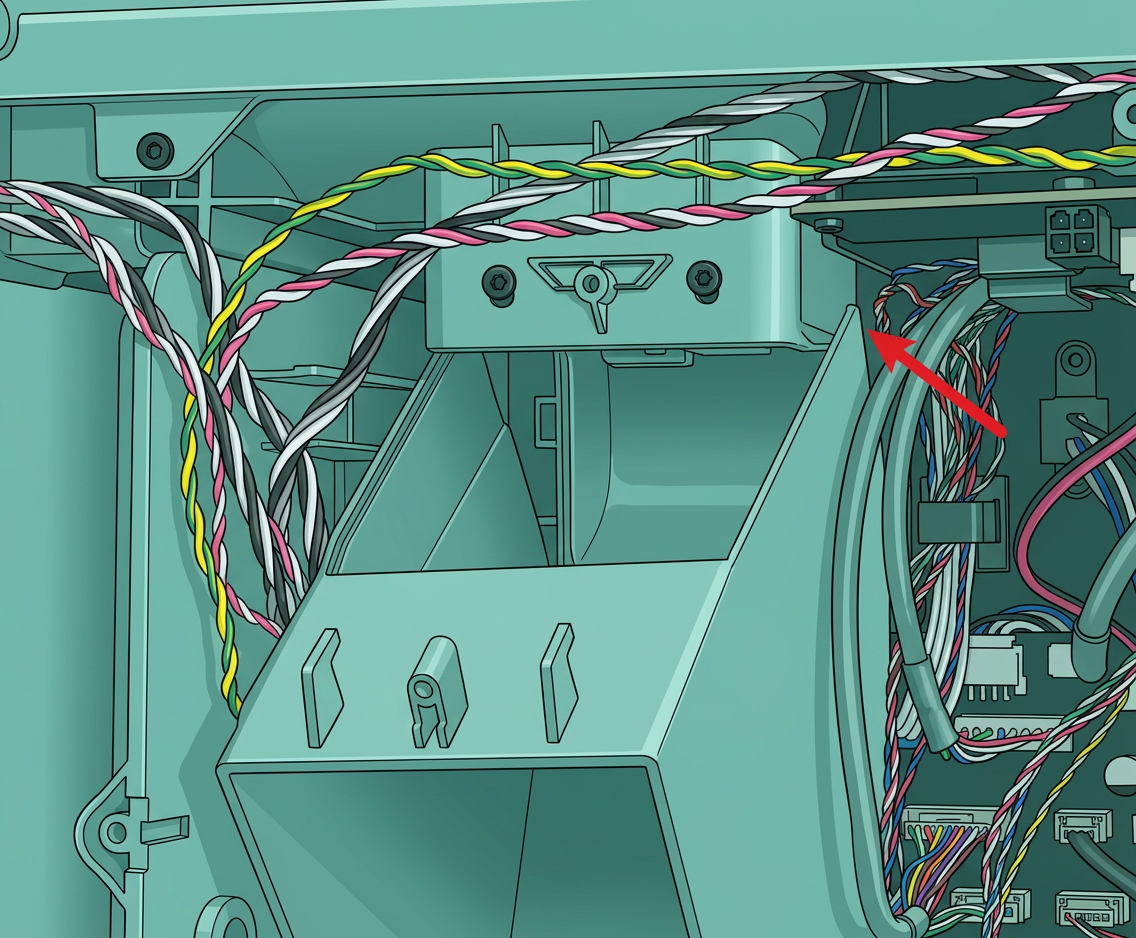

Чистящий желоб закреплен не только верхним винтом, но и двумя зажимами снизу, которые защелкиваются в обшивке.
Шаг 3: Снятие крышки AC-платы

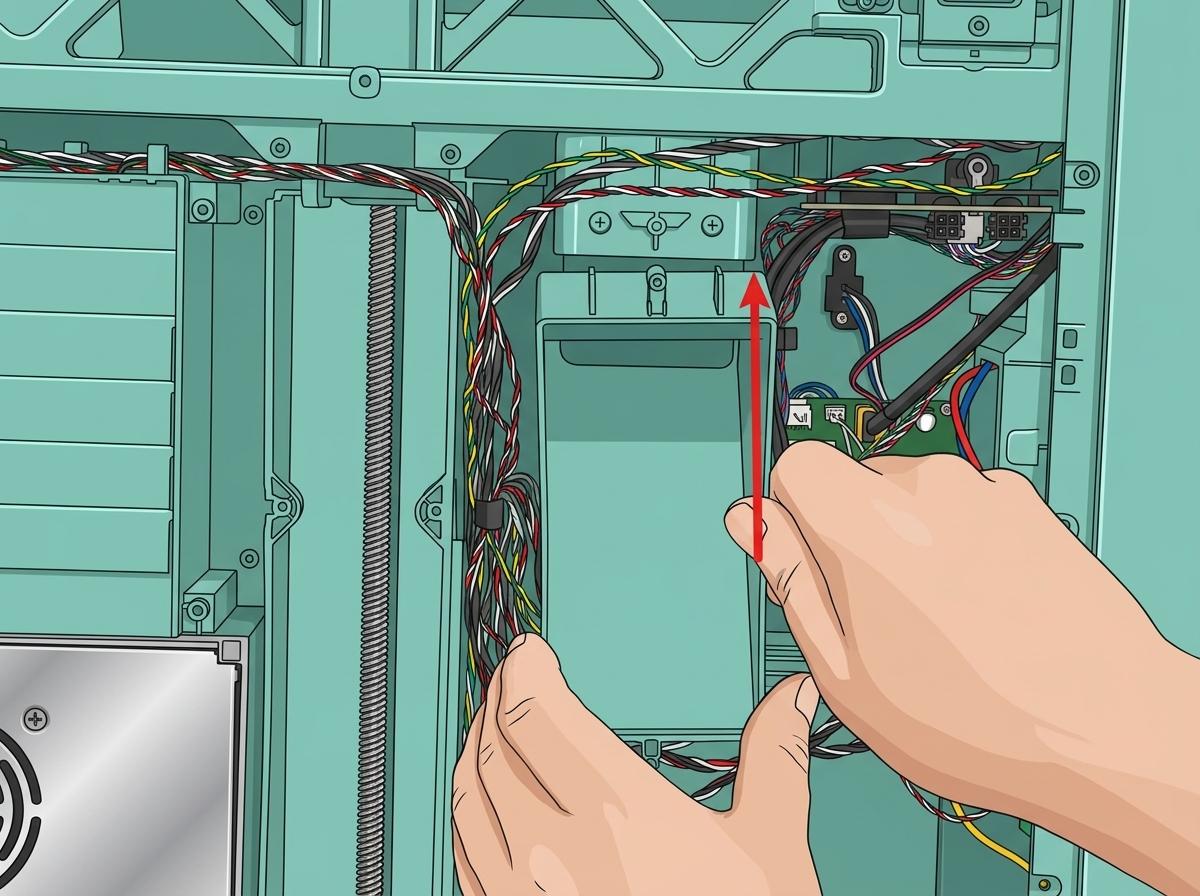

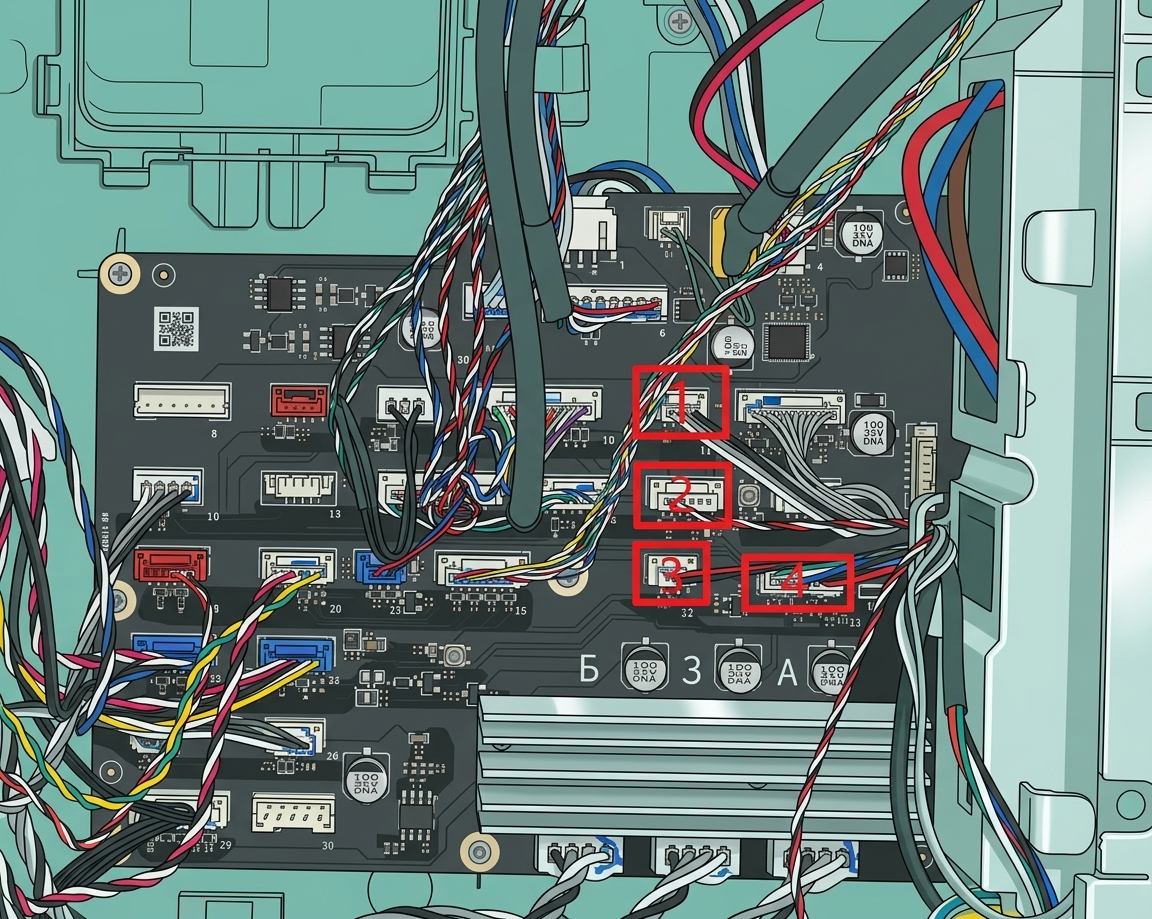

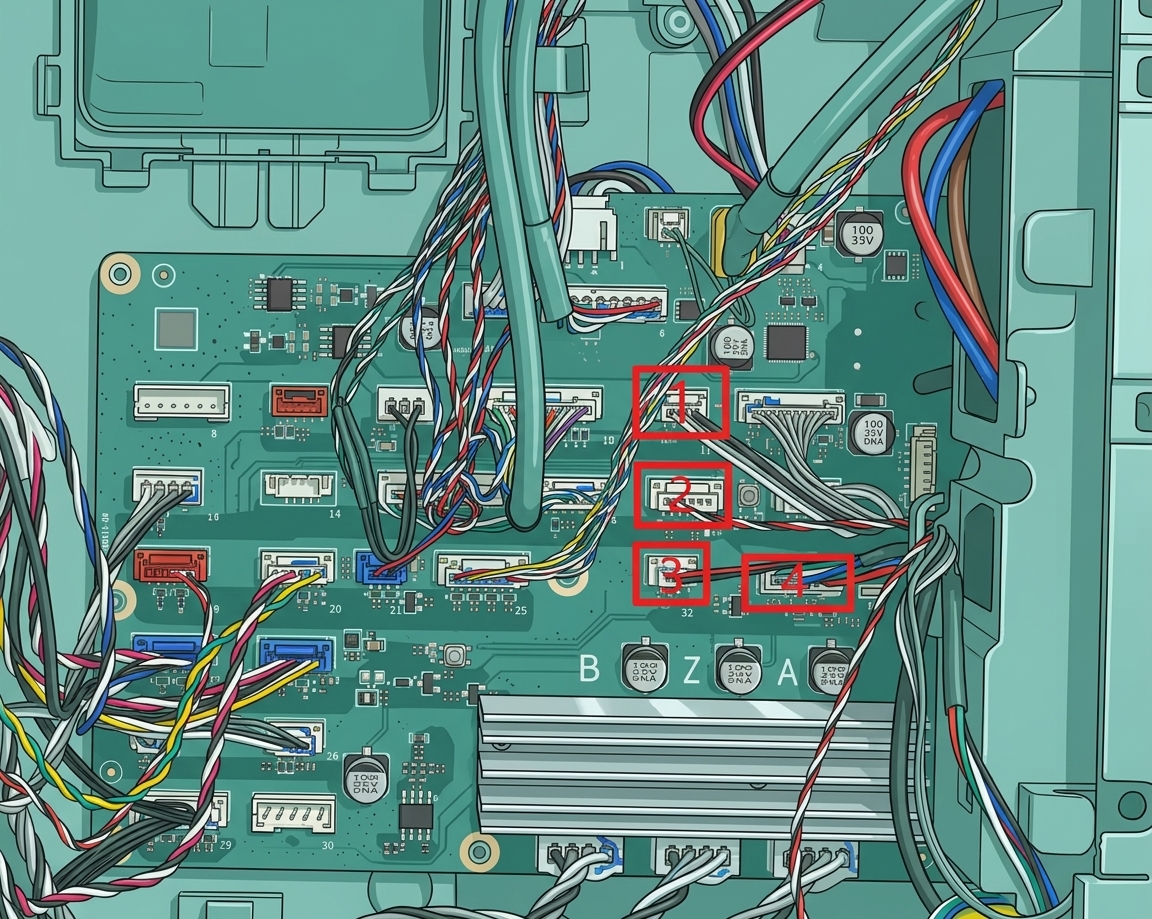

- Отсоедините четыре кабеля, показанные на схеме, от MC-платы и освободите их из кабельных зажимов на крышке AC-платы для удобства снятия.
Отсоединение кабелей
Снятие с кабельных зажимов
После снятия

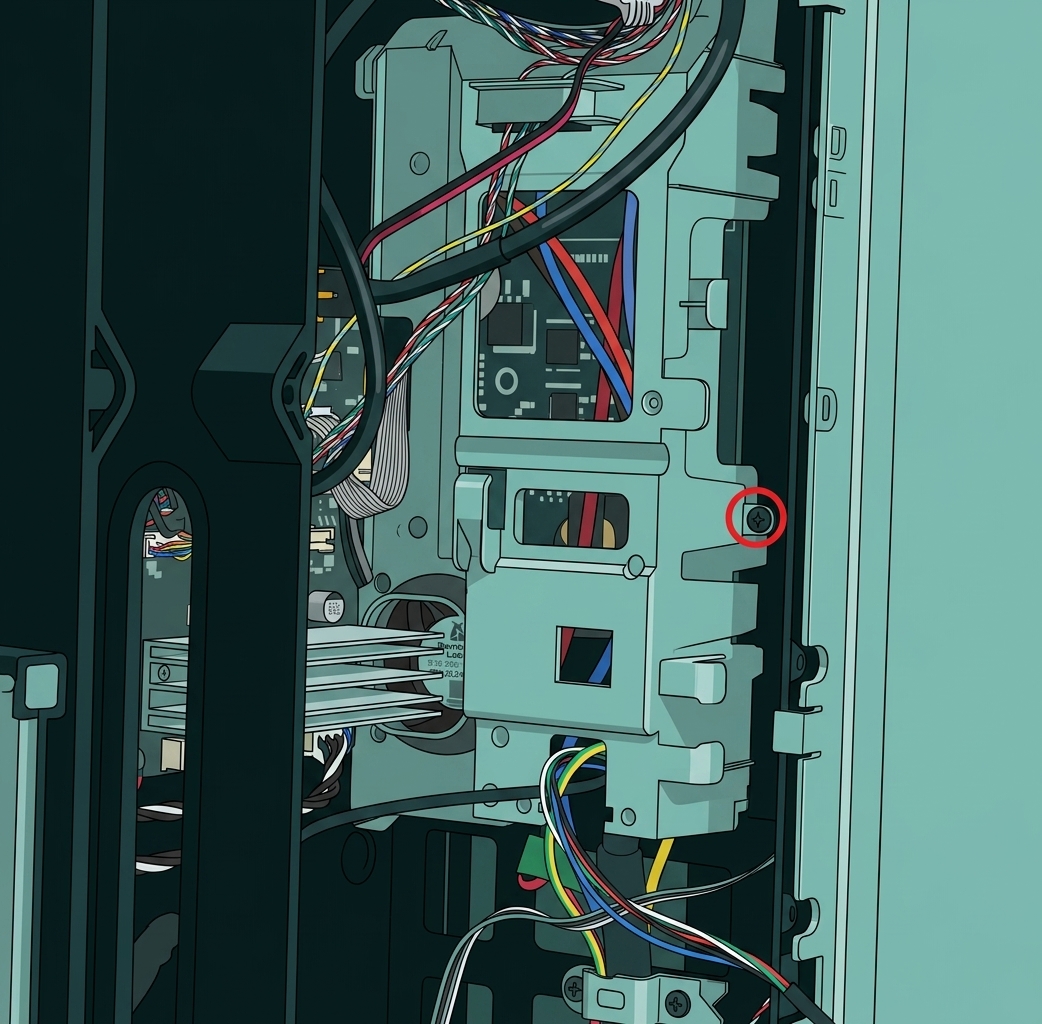

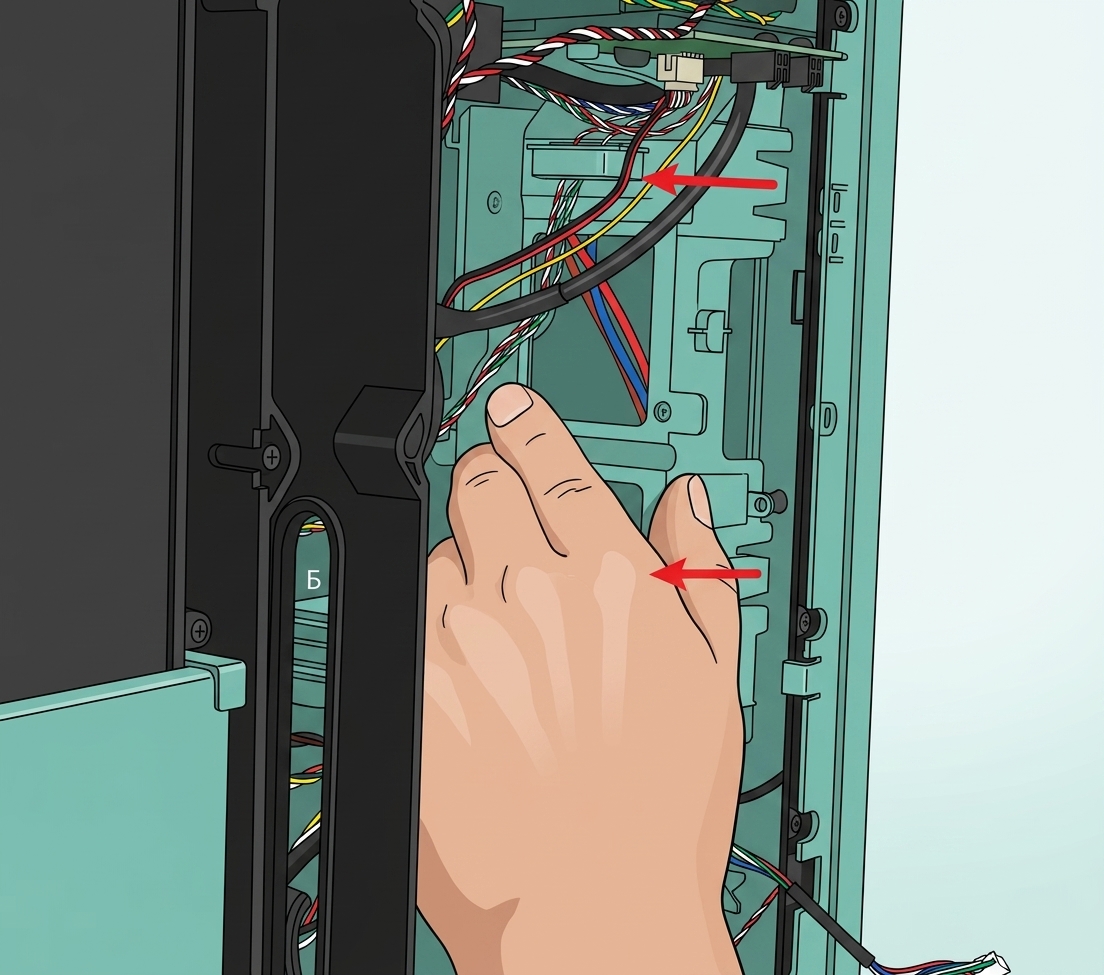

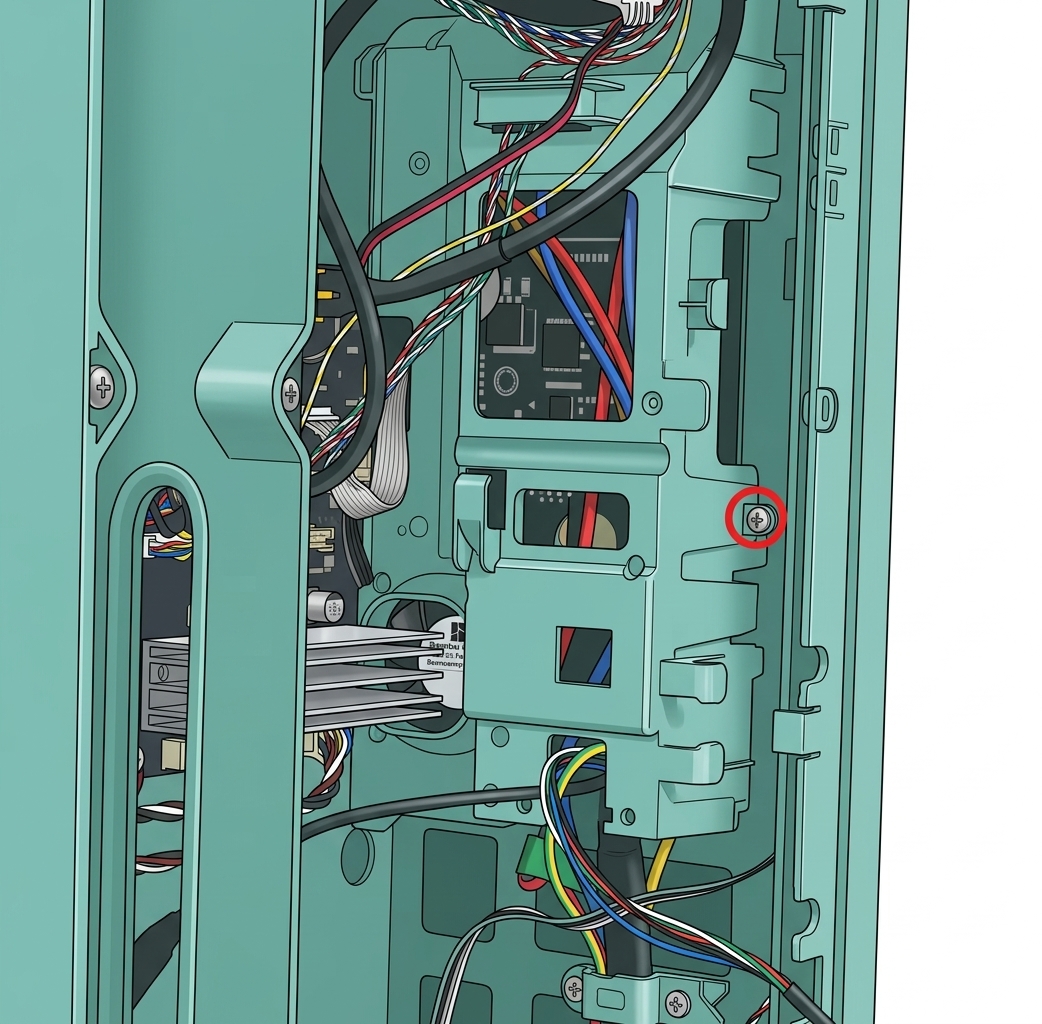

- Используйте шестигранный ключ H2.0, чтобы снять фиксирующий винт (BT3x8). Держите крышку AC-платы, аккуратно надавите внутрь большим пальцем, одновременно потягивая наружу, чтобы отсоединить два зажима; затем снимите крышку AC-платы под углом.
Примечание: При снятии крышки AC-платы избегайте помех с верхними кабелями и радиатором MC-платы.
Шаг 4: Снятие AC-платы

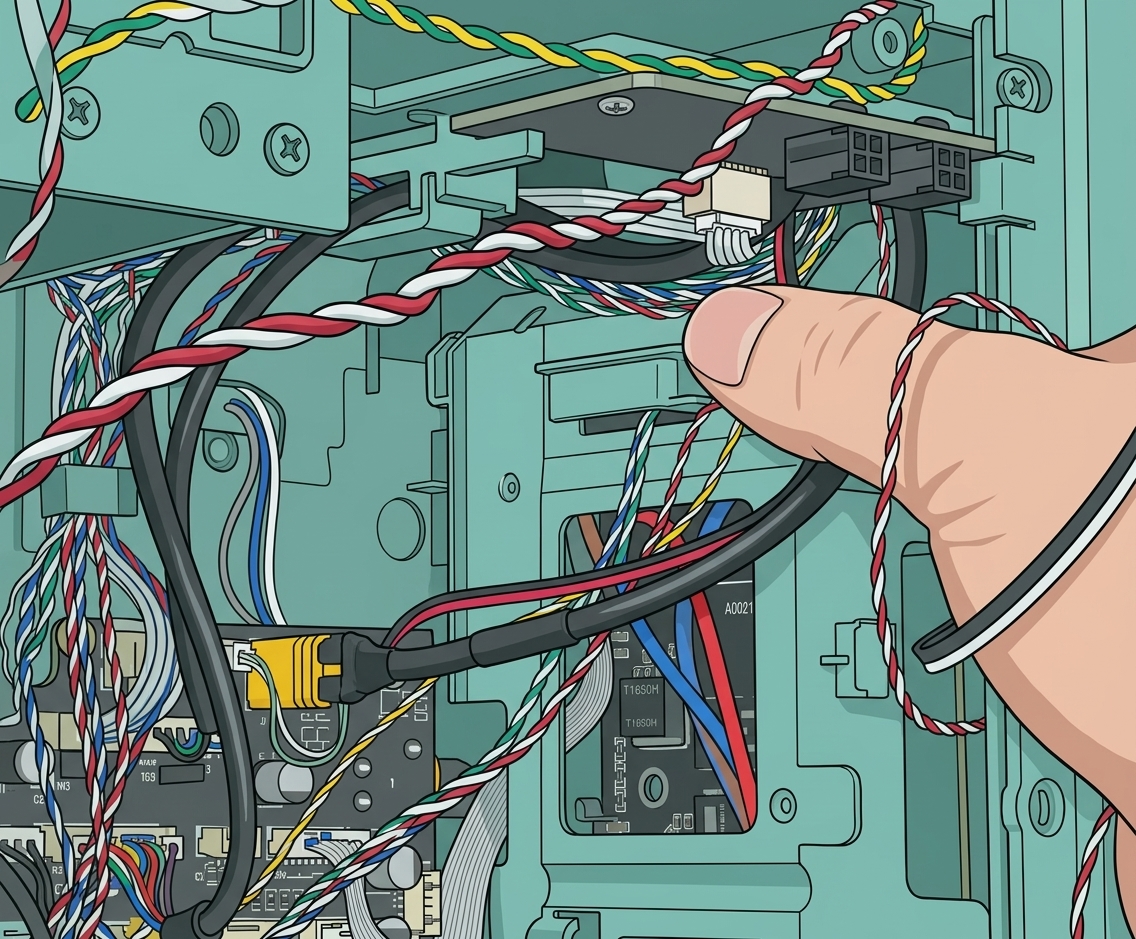

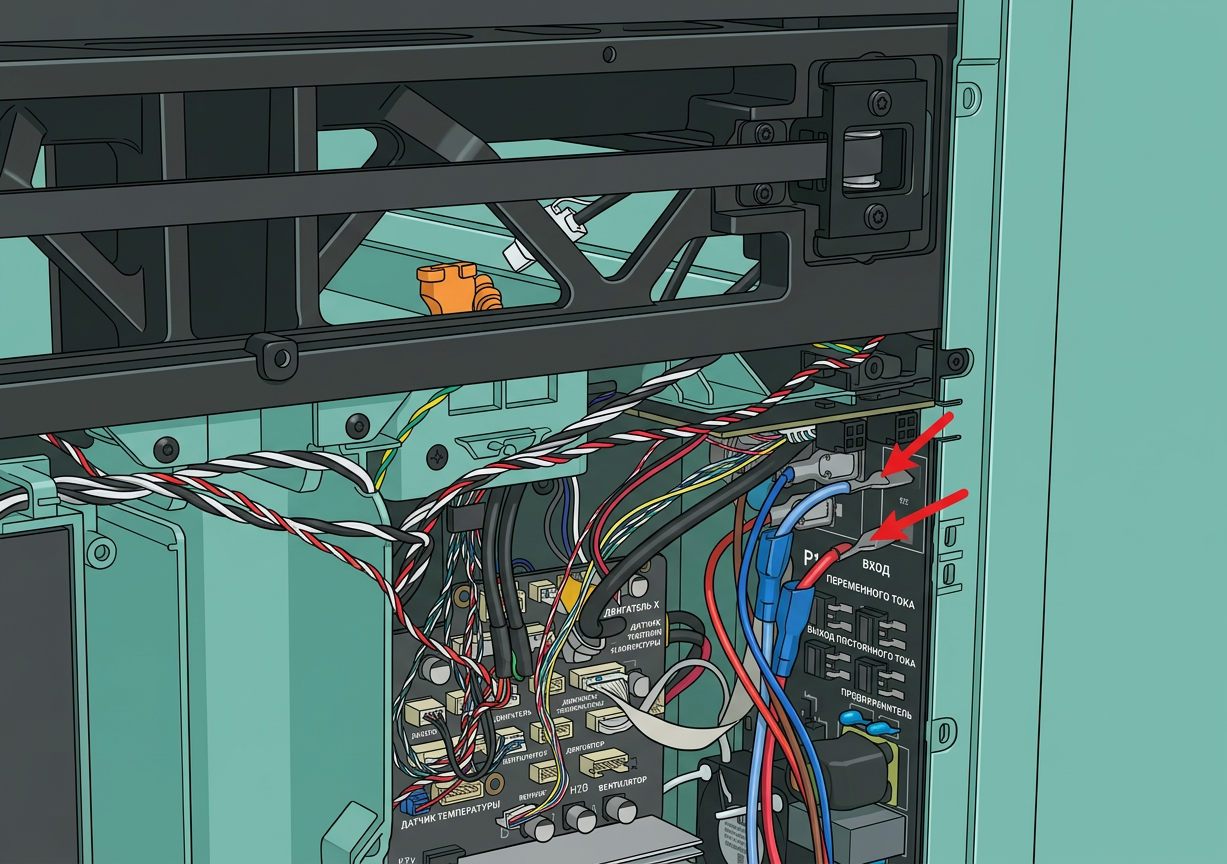

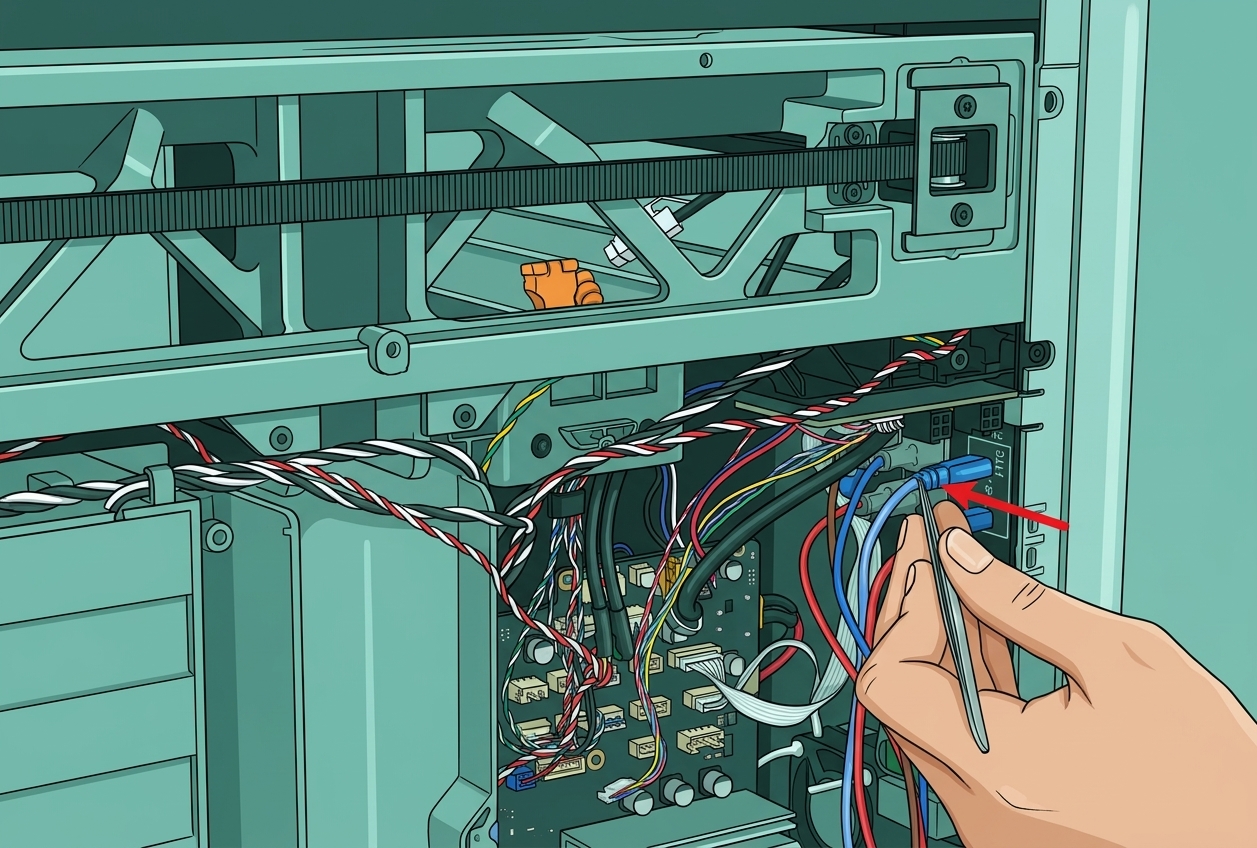

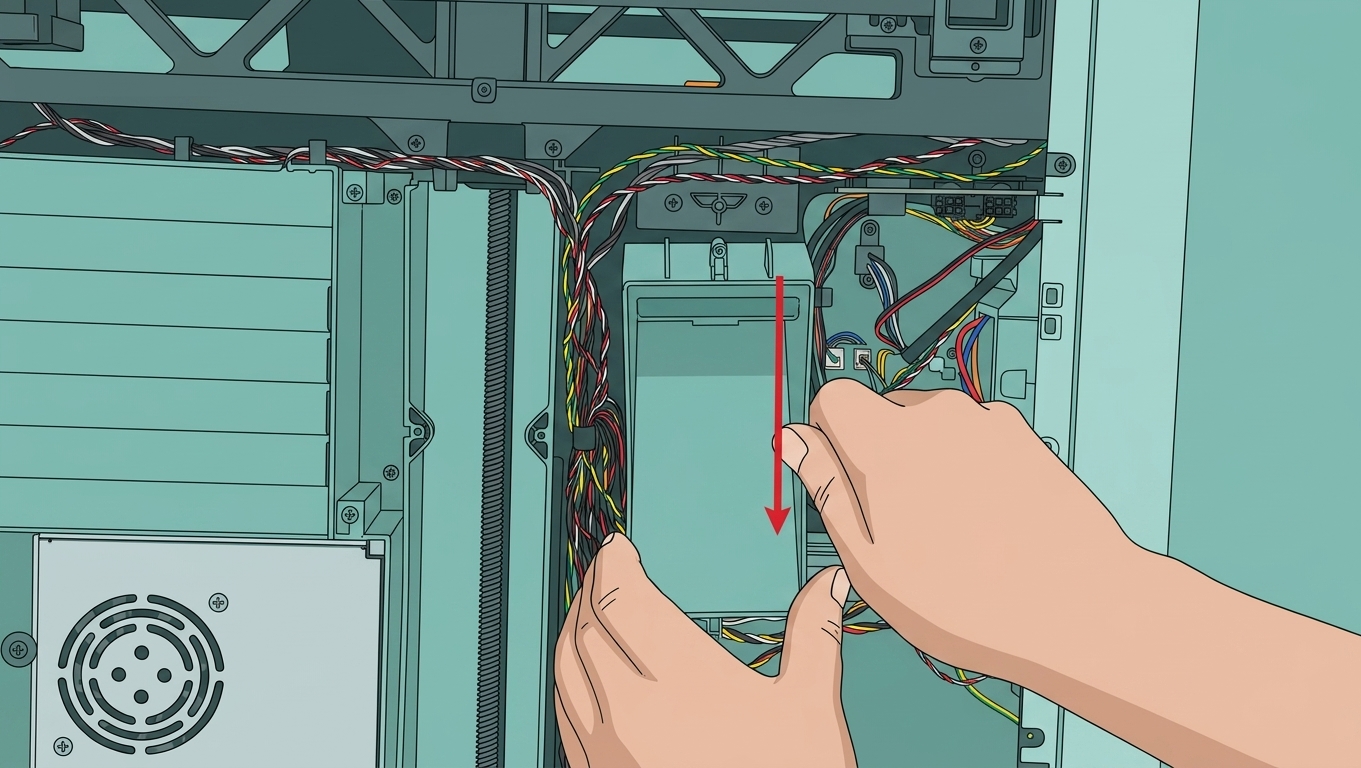

- Используйте пинцет, чтобы слегка вытянуть защитный рукав кабеля питания блока нагревателя камеры, затем снимите его вручную. Нажмите на зажим разъема пинцетом, чтобы отсоединить кабель от AC-платы.

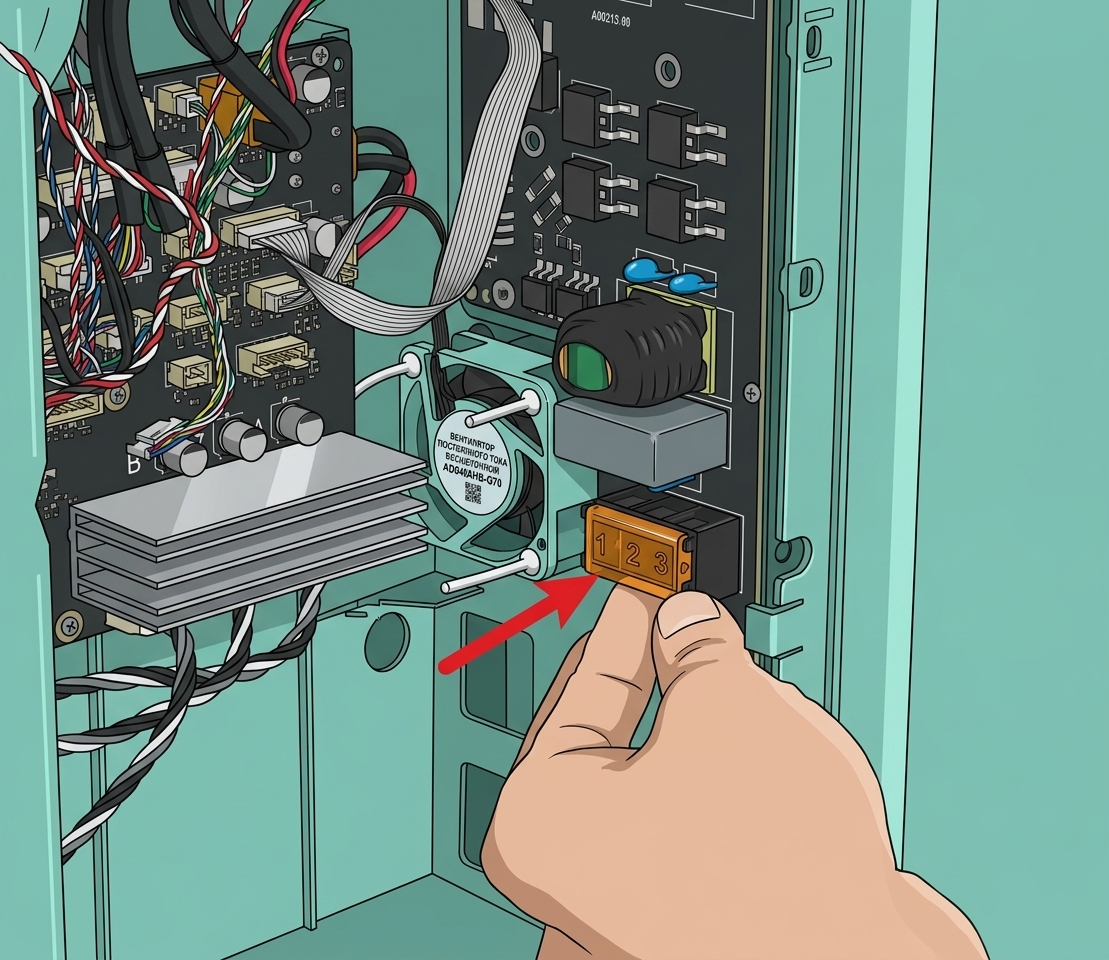

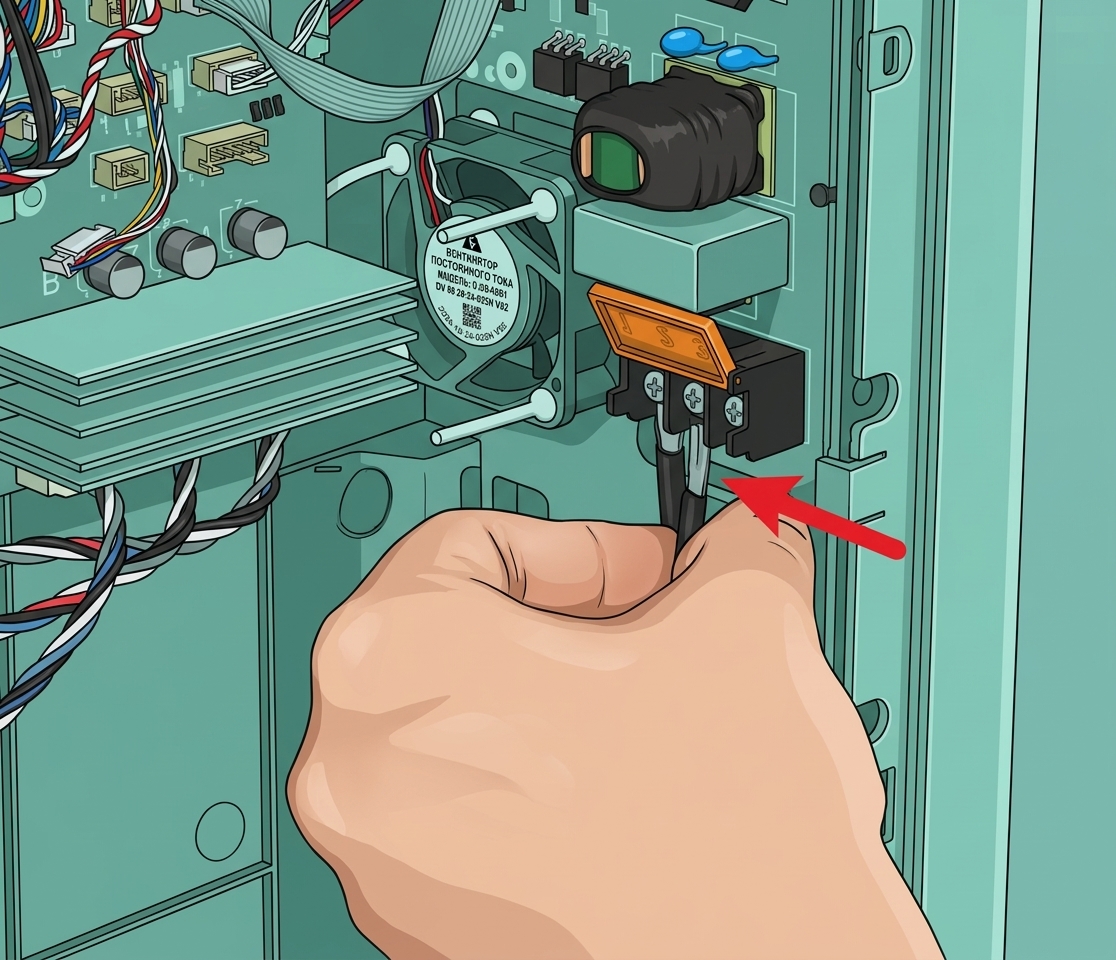

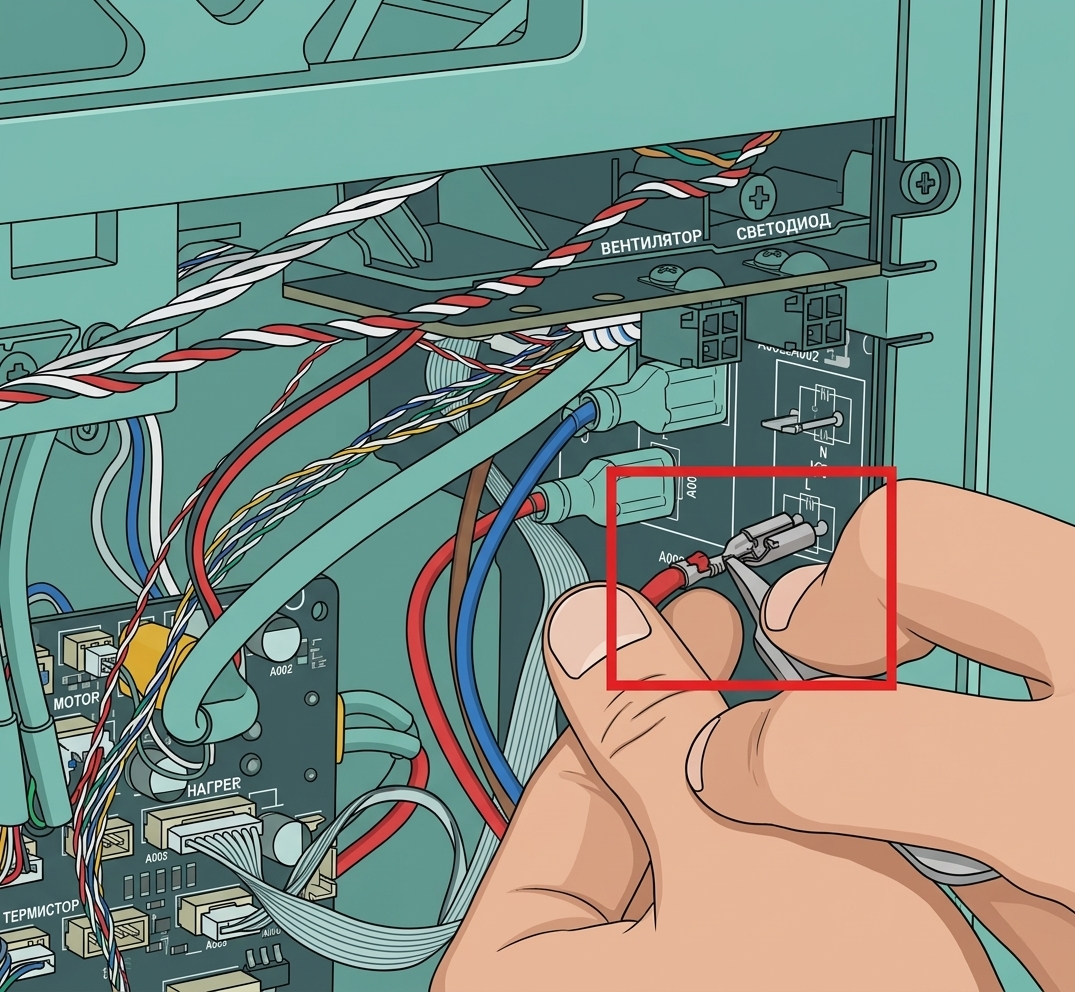

- После отсоединения кабеля питания модуля нагревателя камеры нажмите на зажим разъема кабеля питания heated bed пинцетом и отсоедините кабель. Затем последовательно отсоедините три кабеля питания экструдера (синий, коричневый, красный).
- Откройте защитный кожух кабеля питания, ослабьте винты крестовой отверткой и вытяните три силовых кабеля.

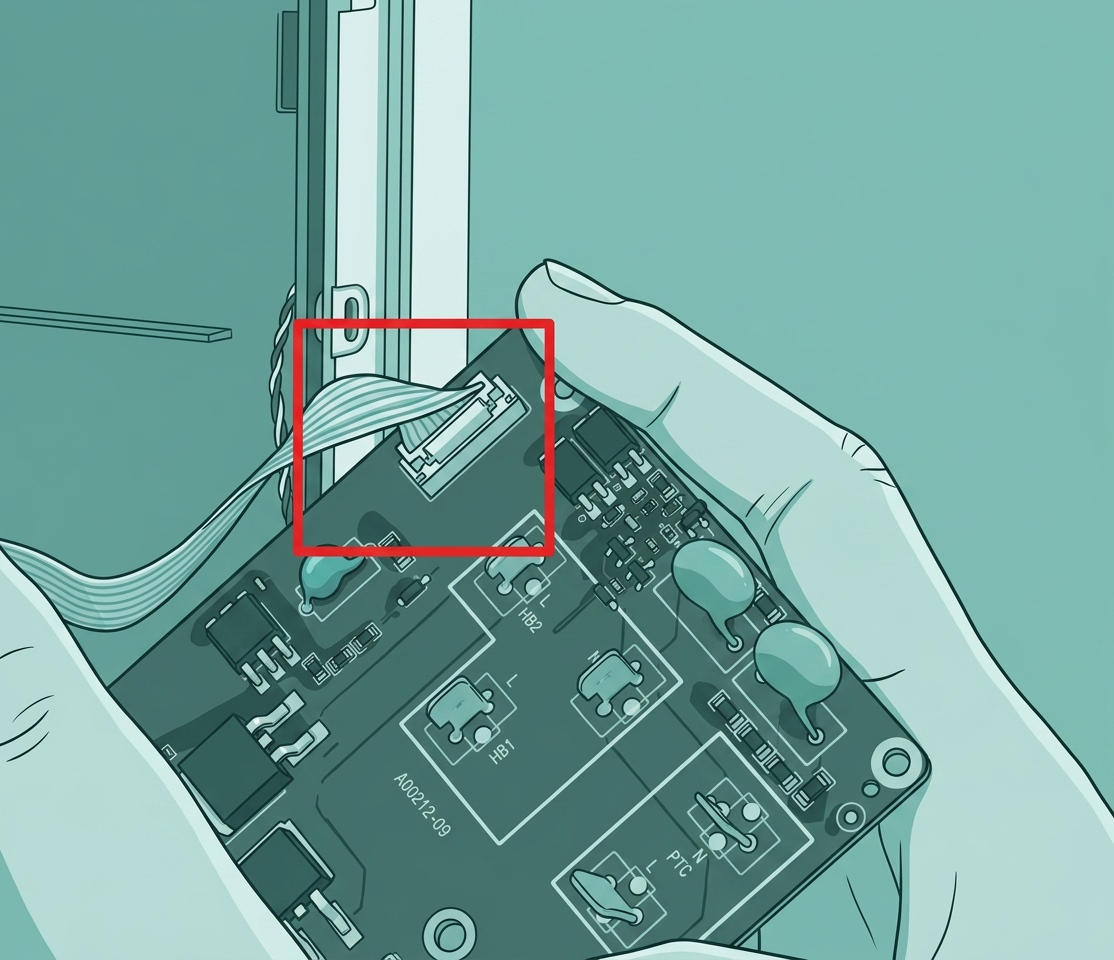

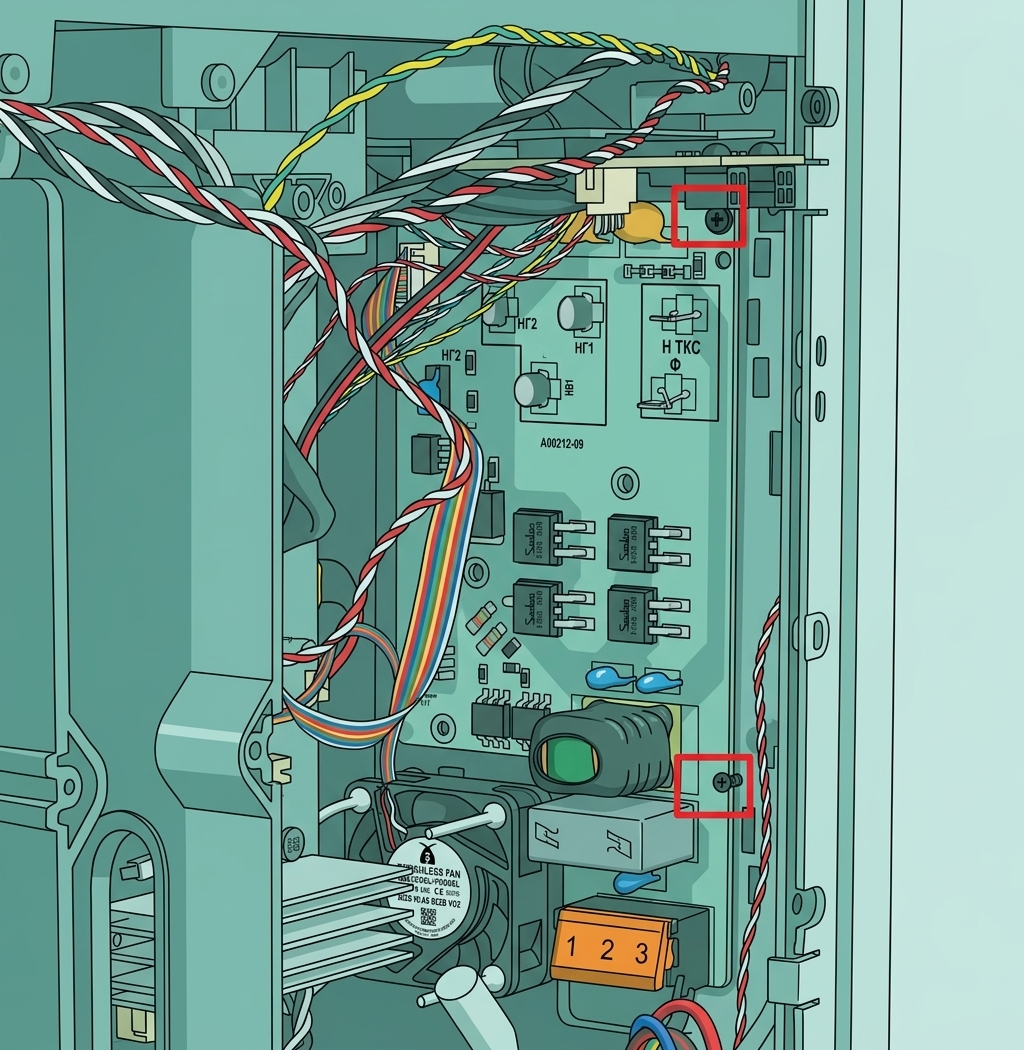

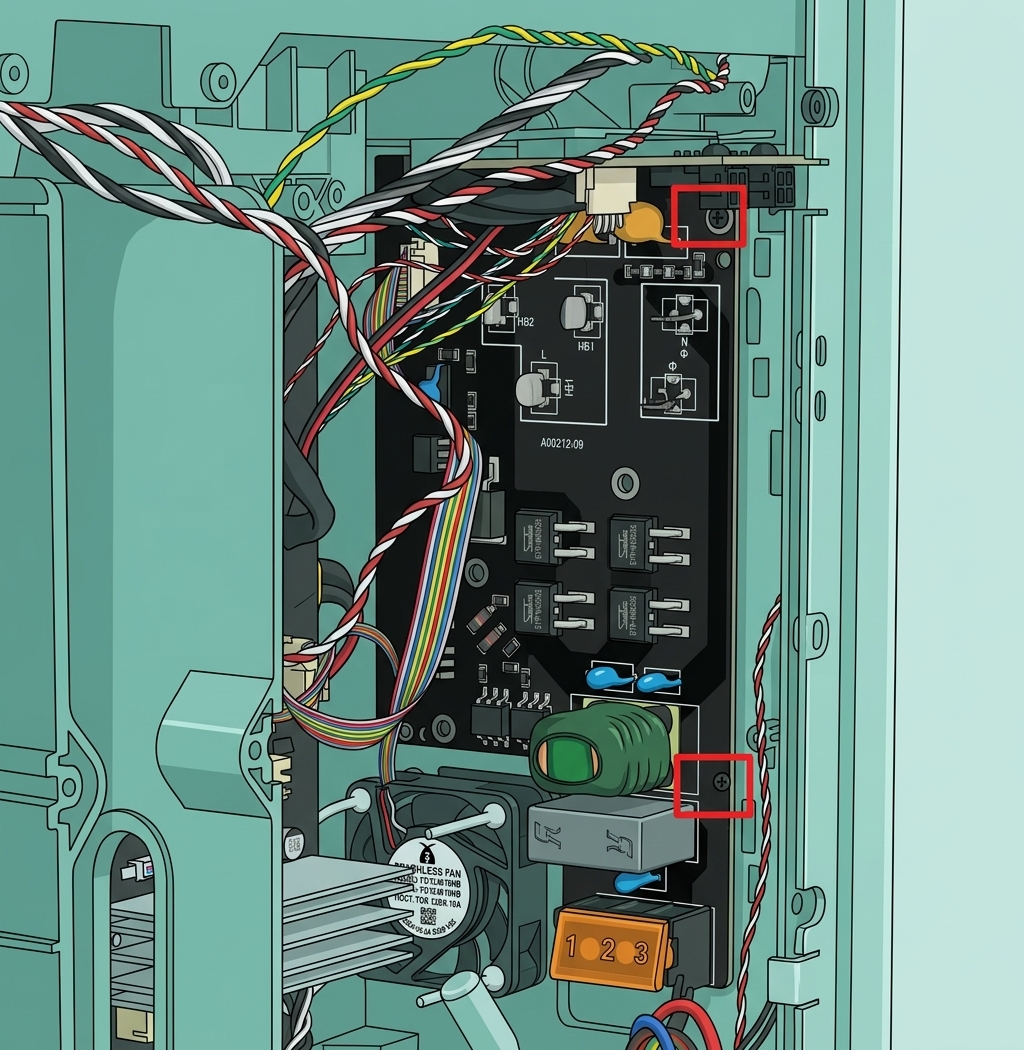

- Используйте шестигранный ключ H1.5, чтобы снять два фиксирующих винта AC-платы (BT2x5). Отсоедините кабель MC-AC и аккуратно снимите AC-плату с принтера.
Установка AC-платы и крышки AC-платы
Шаг 1: Установка AC-платы

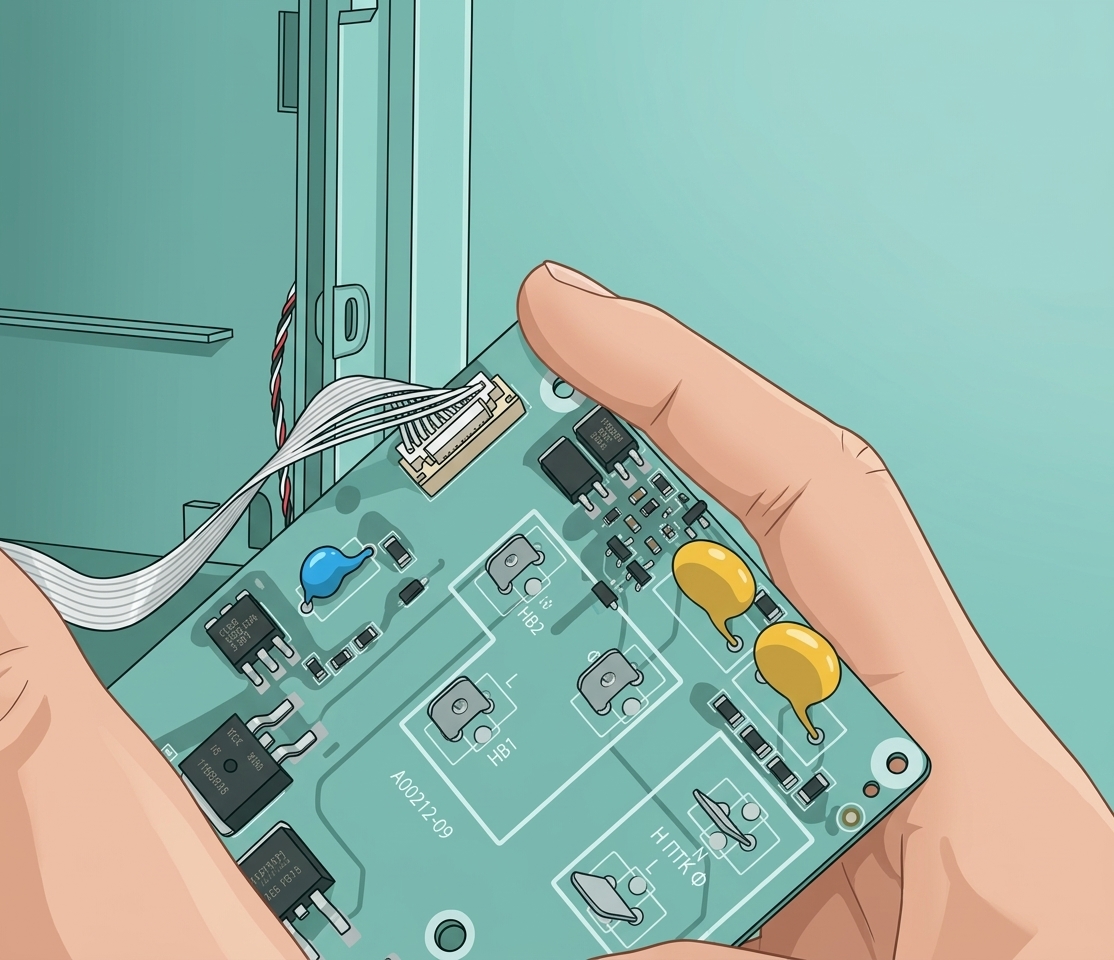

- Подключите кабель MC-AC к новой AC-плате, затем вставьте плату под углом в левую внутреннюю обшивку. Убедитесь, что внутренний край AC-платы заходит под два зажима во внутренней обшивке. Отрегулируйте плату вверх и вниз, чтобы совпали отверстия под винты, затем затяните два фиксирующих винта (BT2x5) с помощью шестигранного ключа H1.5.
После закрепления винтов проверьте, что AC-плата не шатается.

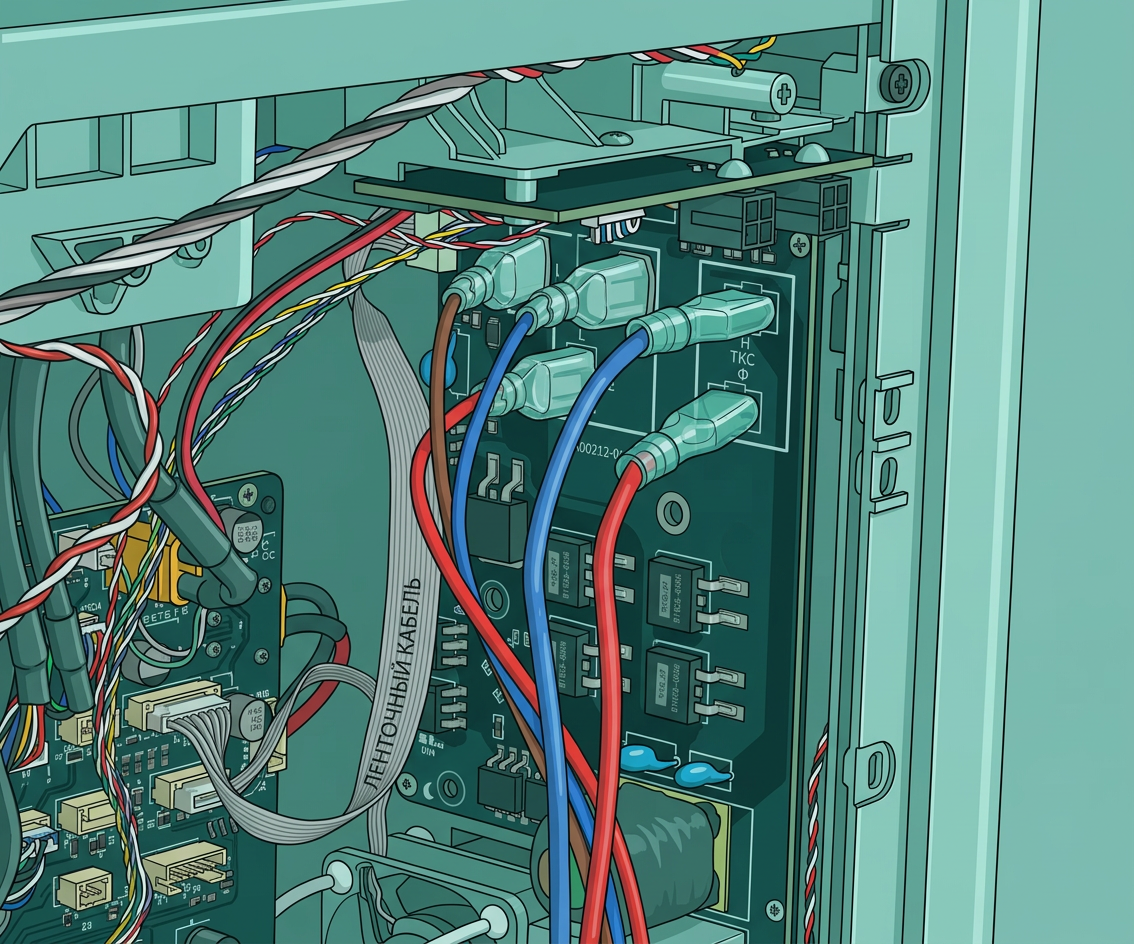

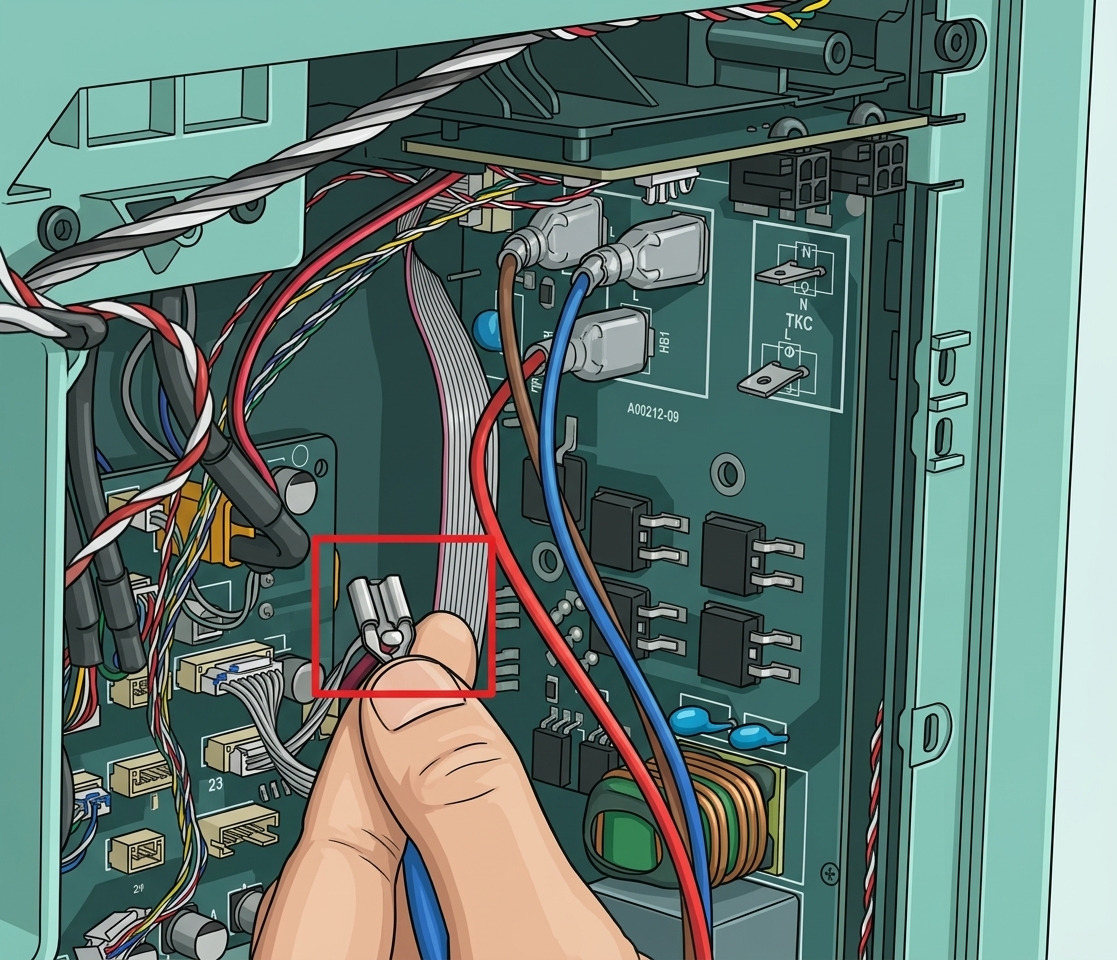

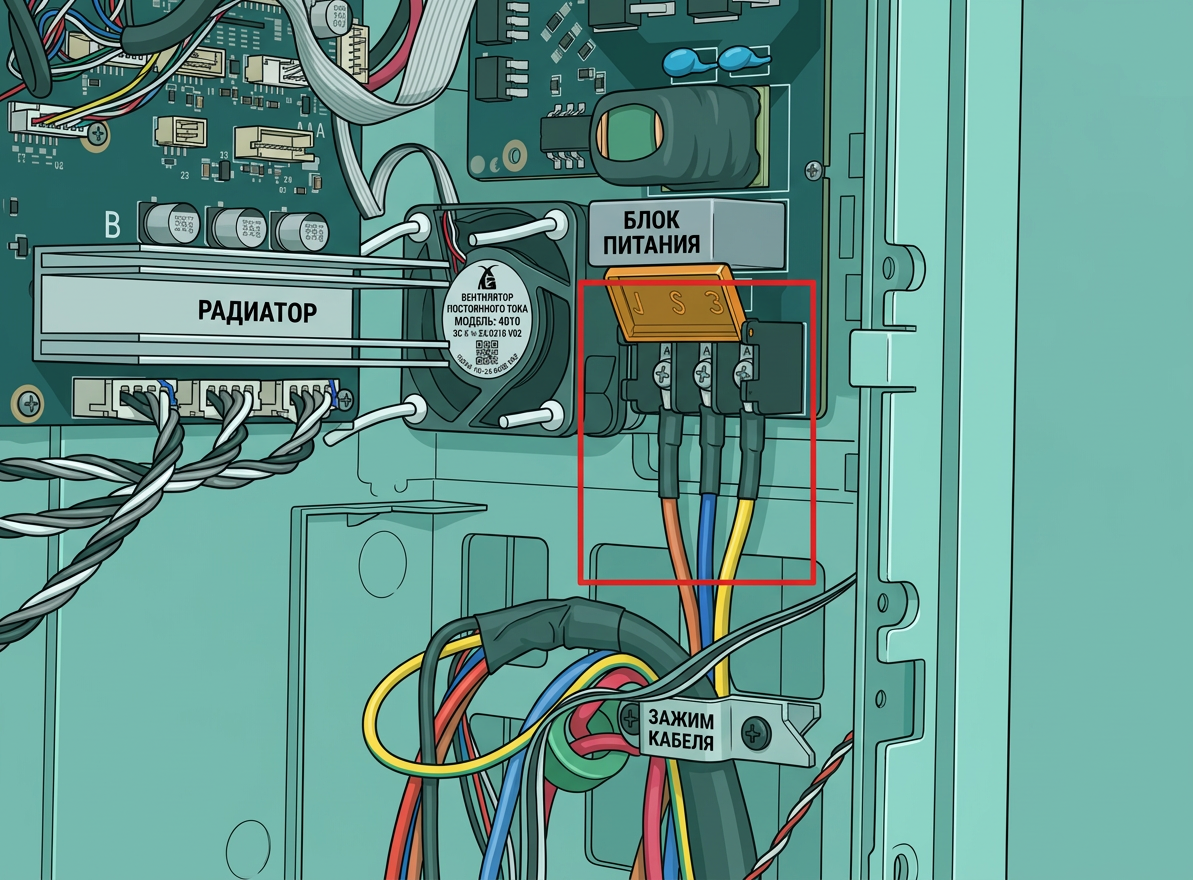

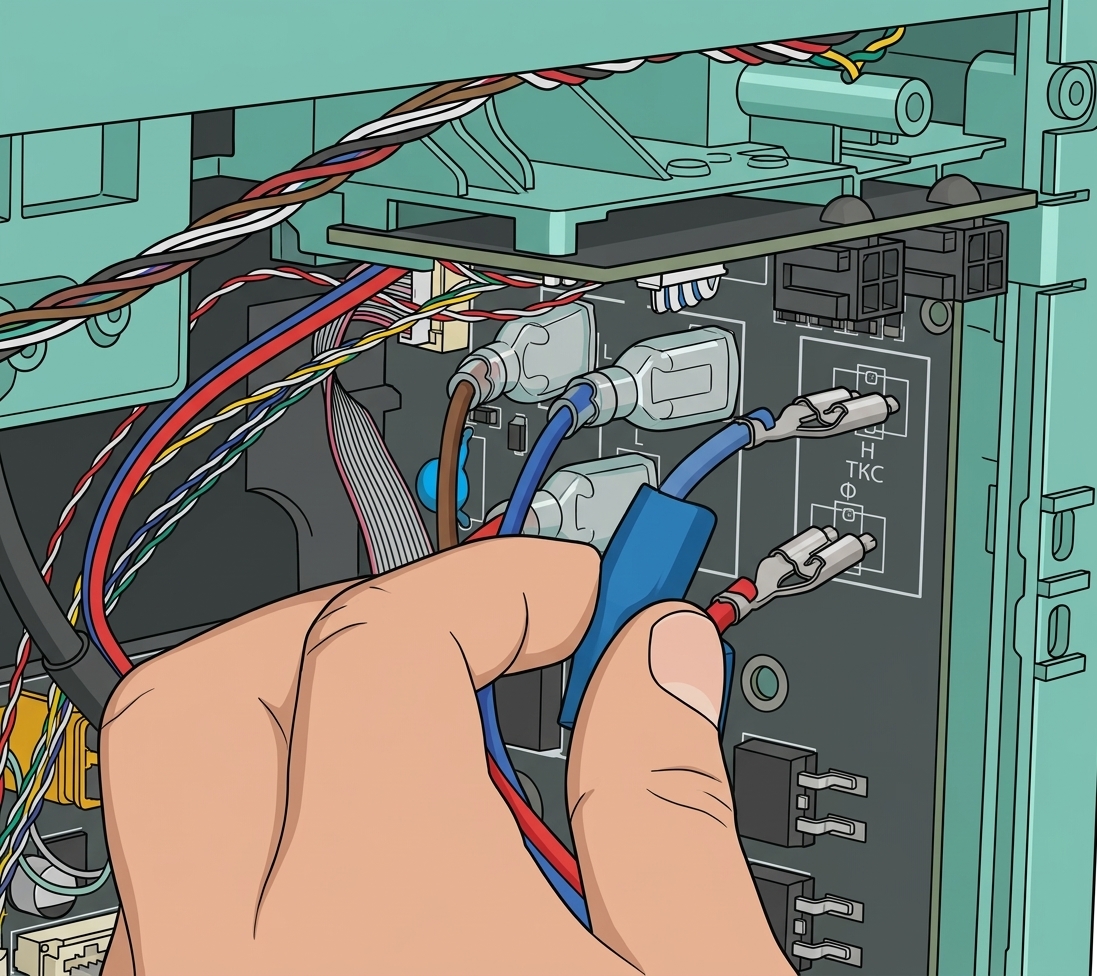

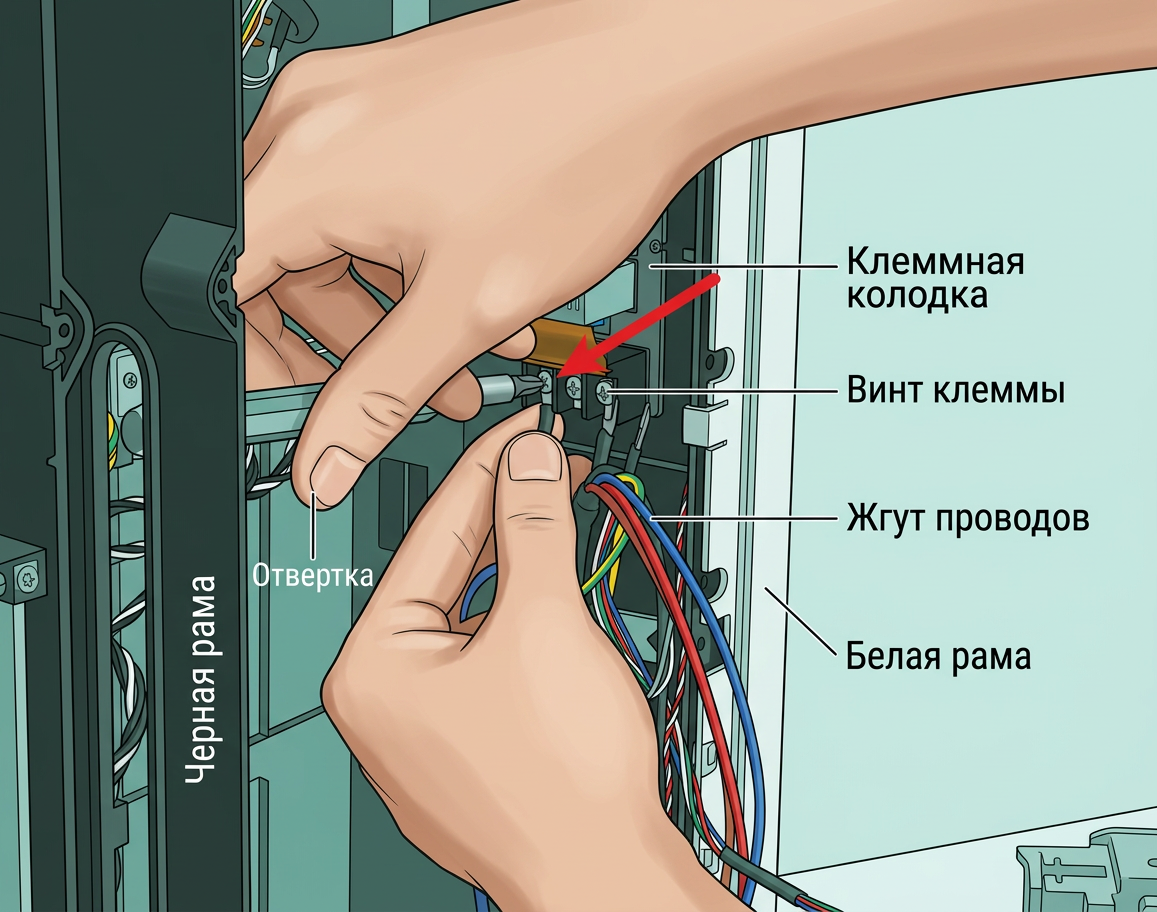

- Вставьте силовые кабели под винты, затем затяните их крестовой отверткой. Подключите три нижних силовых кабеля к AC-плате в следующем порядке цветов слева направо: коричневый, синий, желтый.
- Подсоедините кабель питания heated bed так, чтобы сторона зажима была направлена наружу. Подключите три силовых кабеля (коричневый, синий, красный) в этом порядке:
-
Верхний левый: коричневый
-
Верхний правый: синий
-
Нижний: красный
- Подключите кабели питания блока нагревателя камеры так, чтобы сторона зажима была направлена вверх. Подсоедините два силовых кабеля (синий - верхний, красный - нижний) к AC-плате, затем накройте разъемы защитными рукавами.
Шаг 2: Установка крышки AC-платы
-

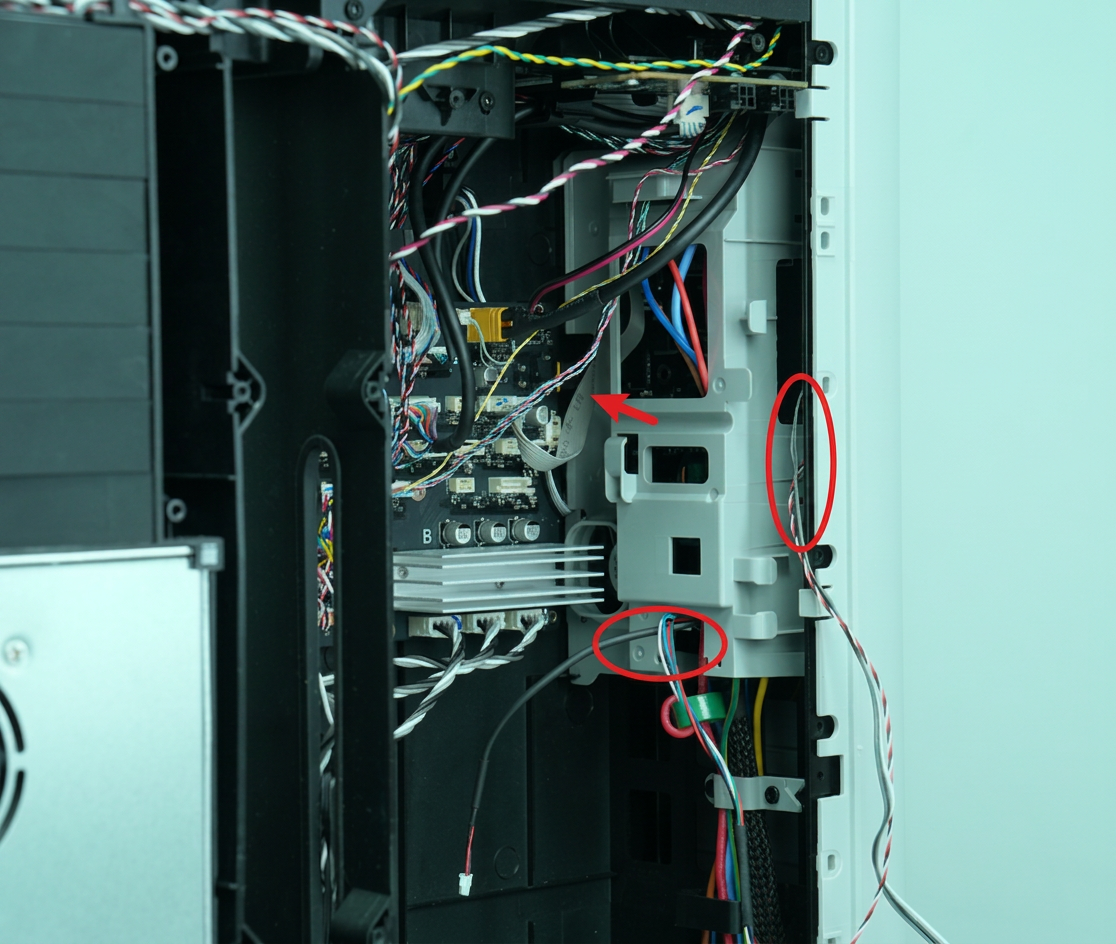

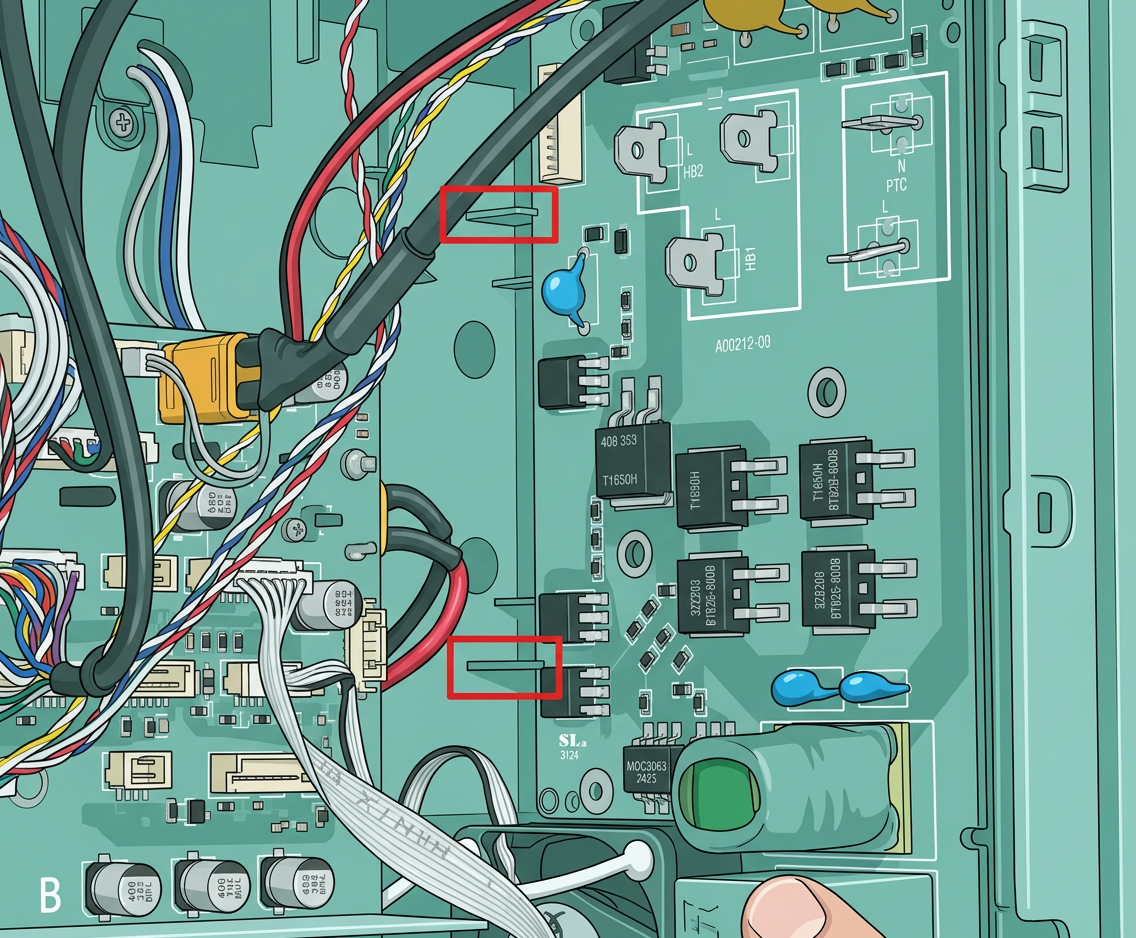

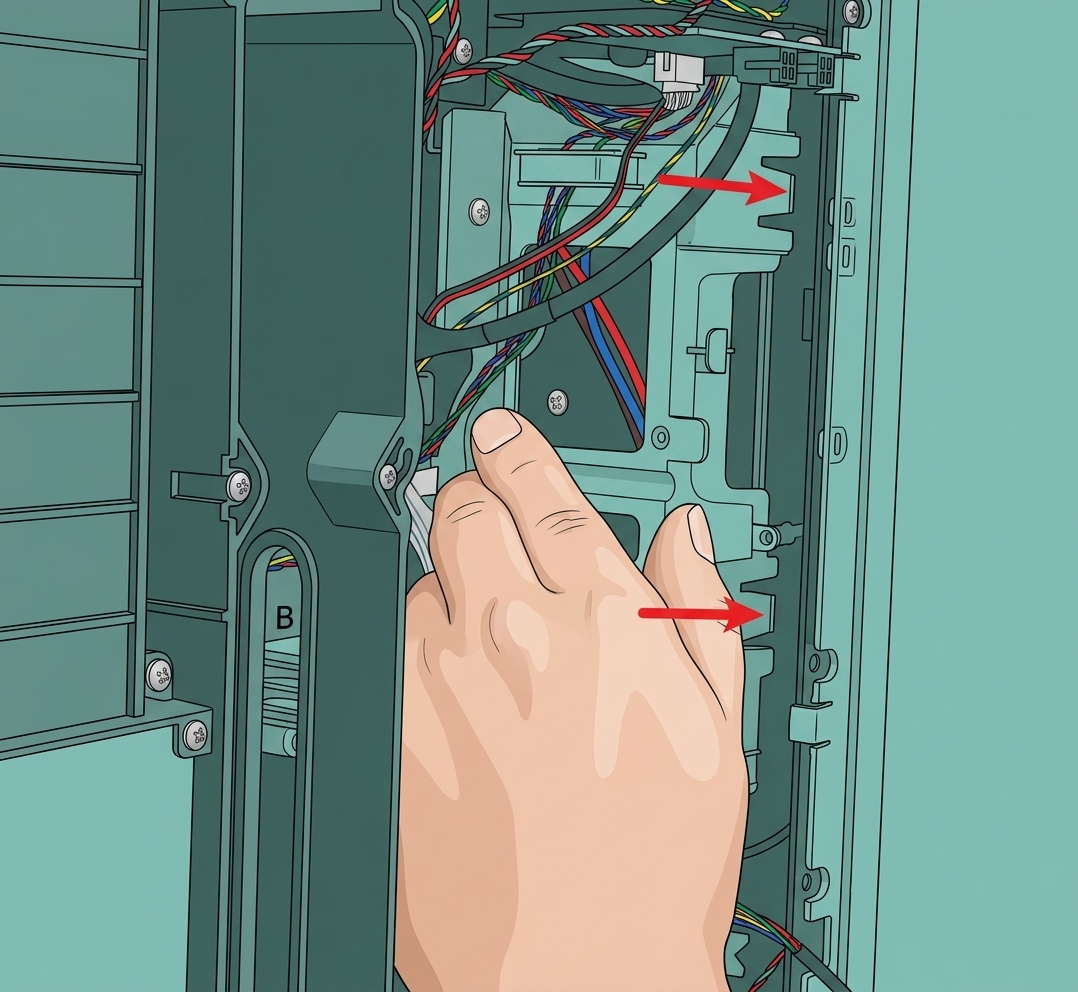

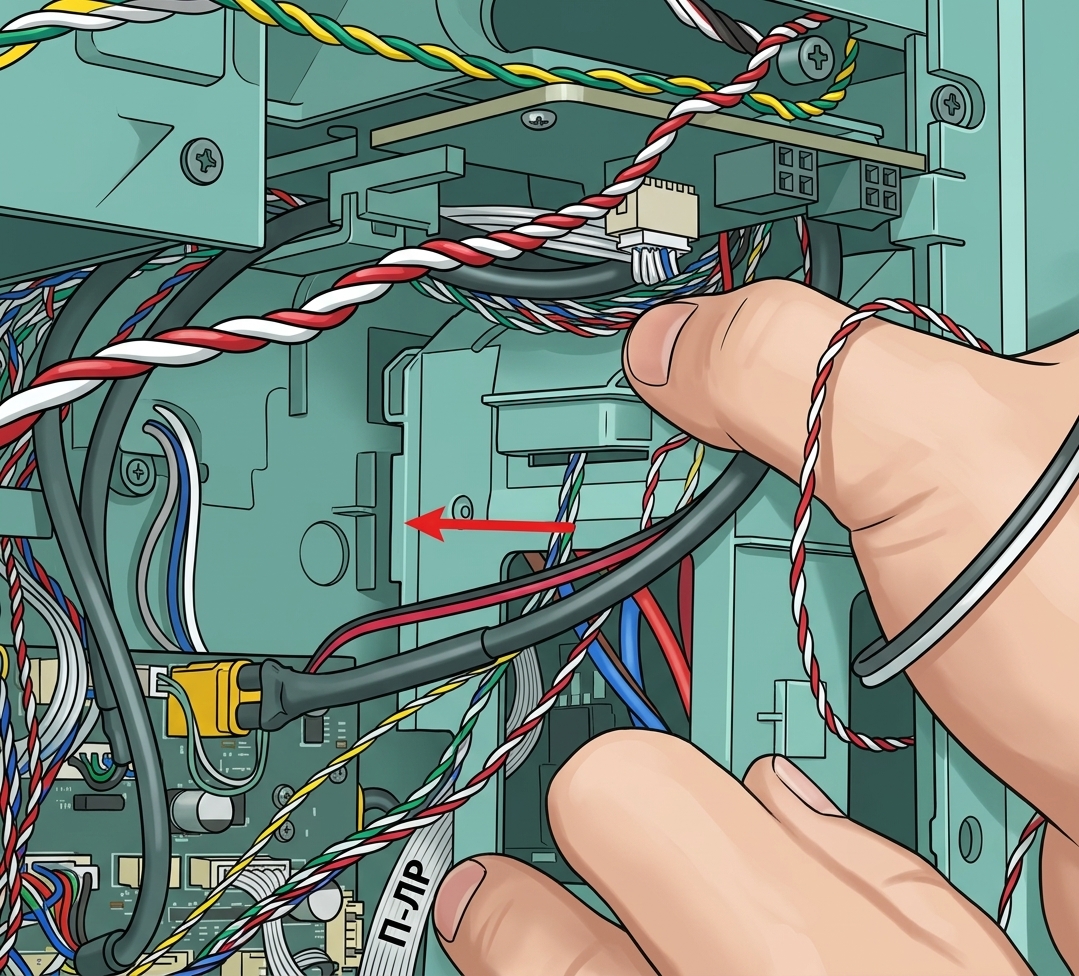

Вставьте крышку AC-платы под углом, чтобы избежать помех с радиатором MC-платы. Нажмите на крышку вверх, убедившись, что под ней не застряли кабели:
-

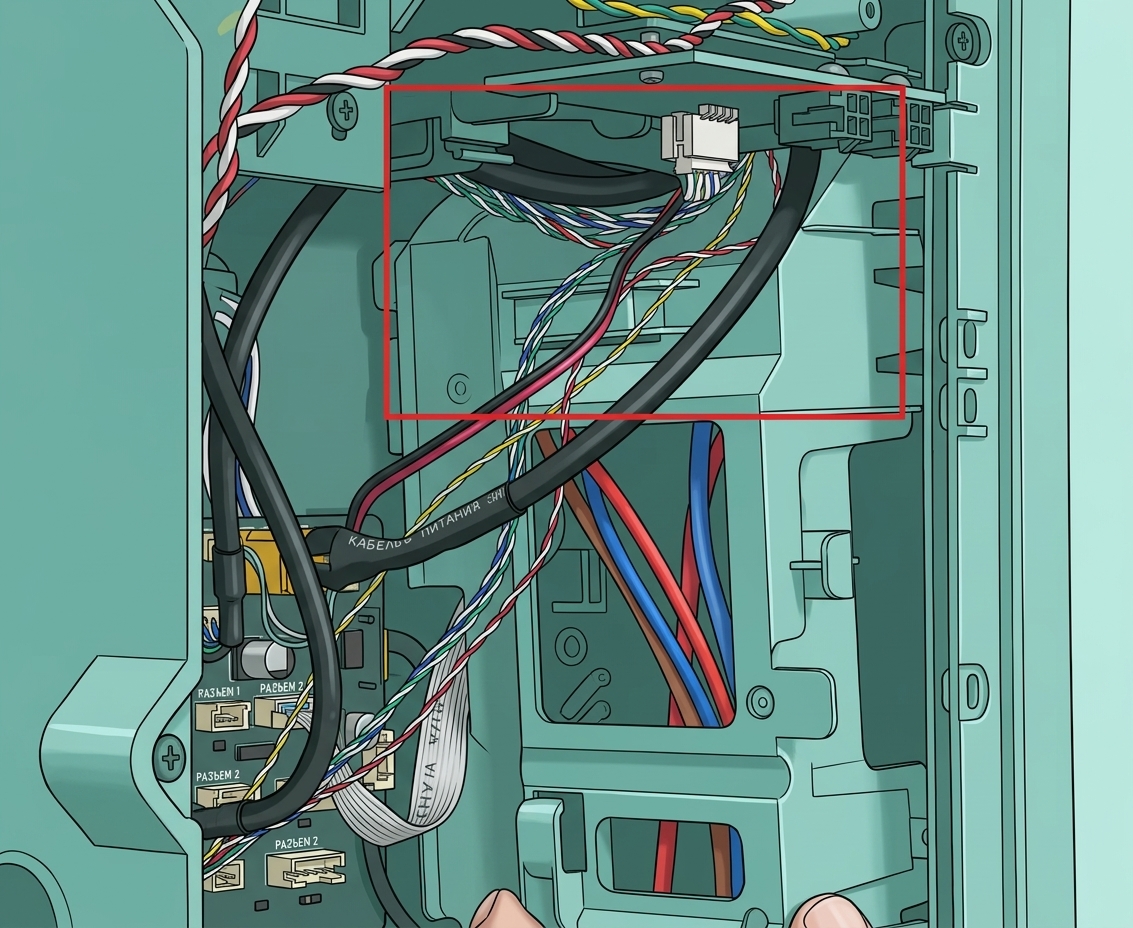

Кабель вспомогательного вентилятора охлаждения и кабель датчика Холла левой боковой панели должны располагаться справа от крышки AC-платы.
-
Кабель heated bed и кабель индикатора статуса должны выходить через нижнюю часть крышки.
-
Кабель MC-AC должен проходить через маленькое отверстие на левой стороне крышки.
-

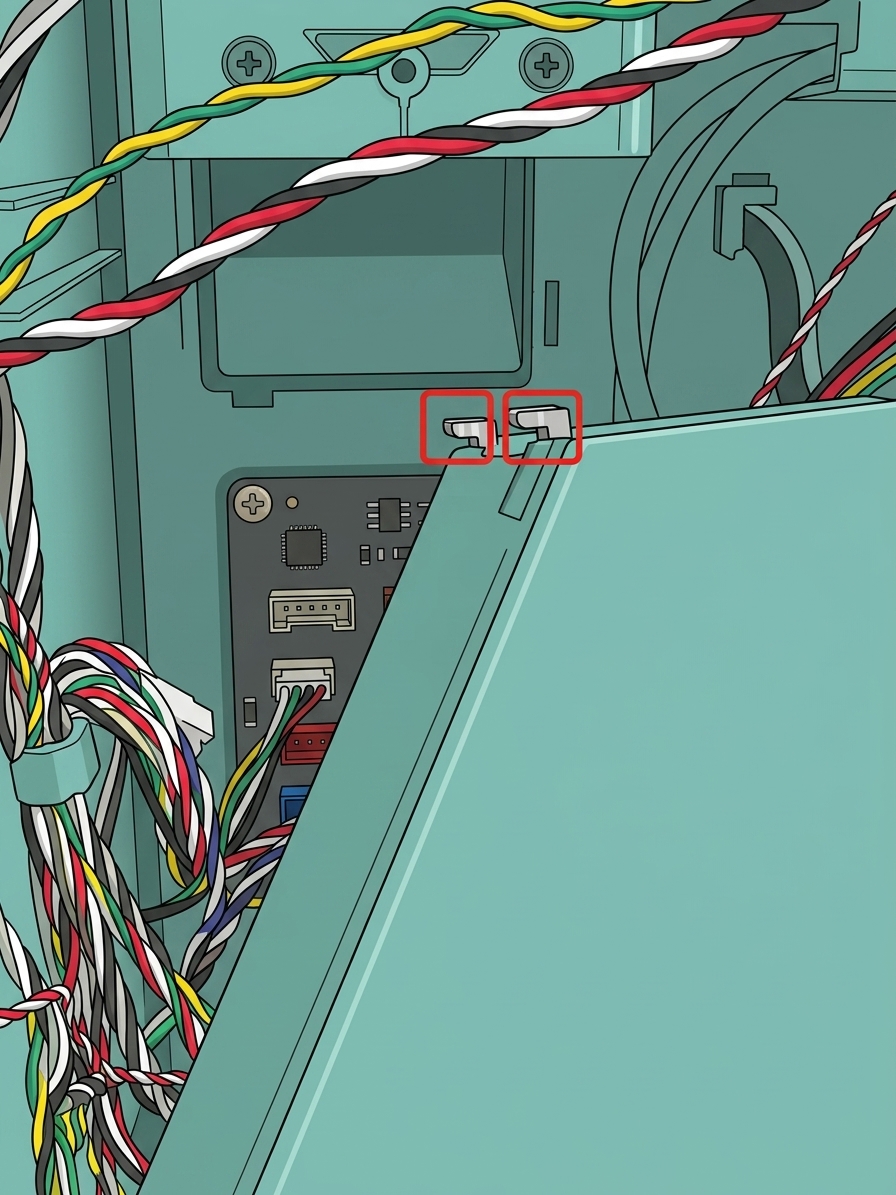

- Совместите два внешних зажима AC-платы с соответствующими отверстиями во внутренней обшивке и защелкните их на месте. Используйте шестигранный ключ H2.0, чтобы затянуть фиксирующий винт (BT3x8).

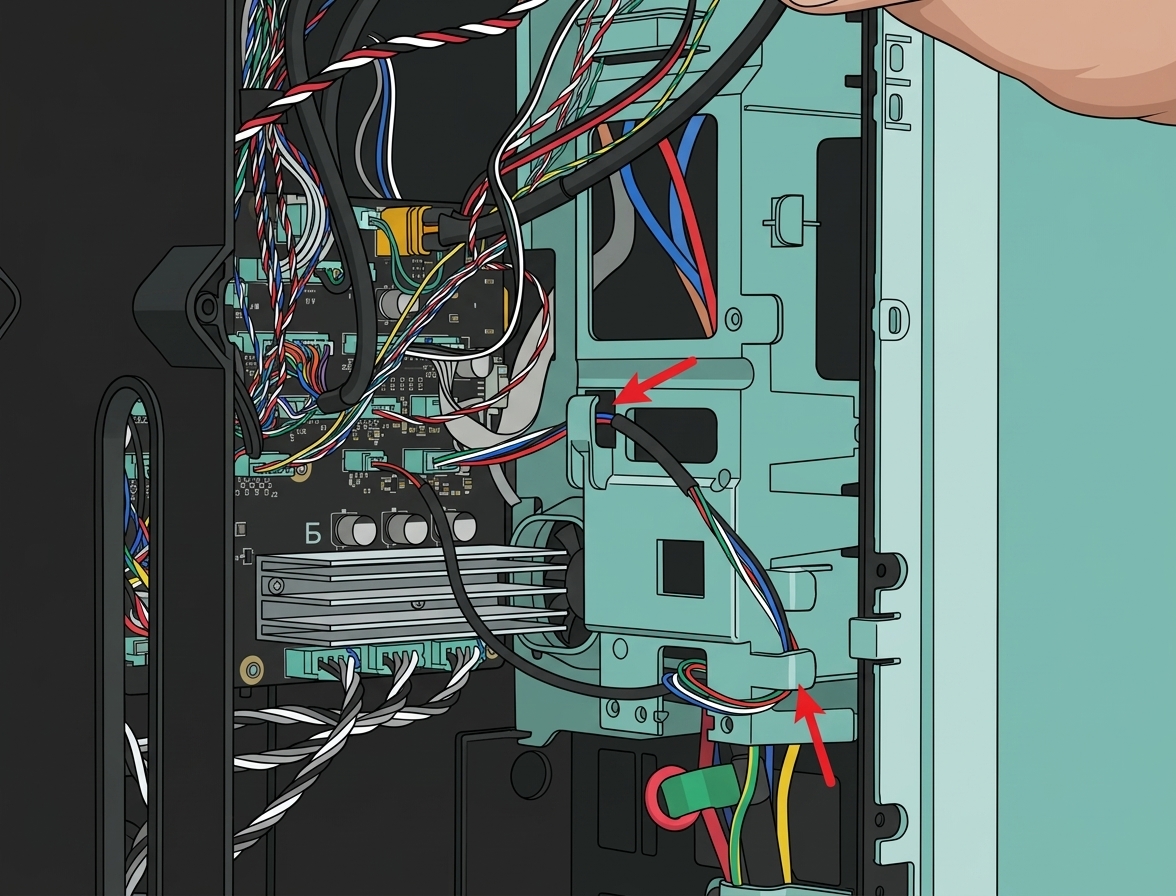

- Подключите четыре кабеля, показанные на схеме, к MC-плате и закрепите их в кабельных зажимах на крышке AC-платы.
См. следующую фигуру, чтобы защелкнуть кабели в соответствующих зажимах по одному.
Шаг 3: Установка чистящего желоба

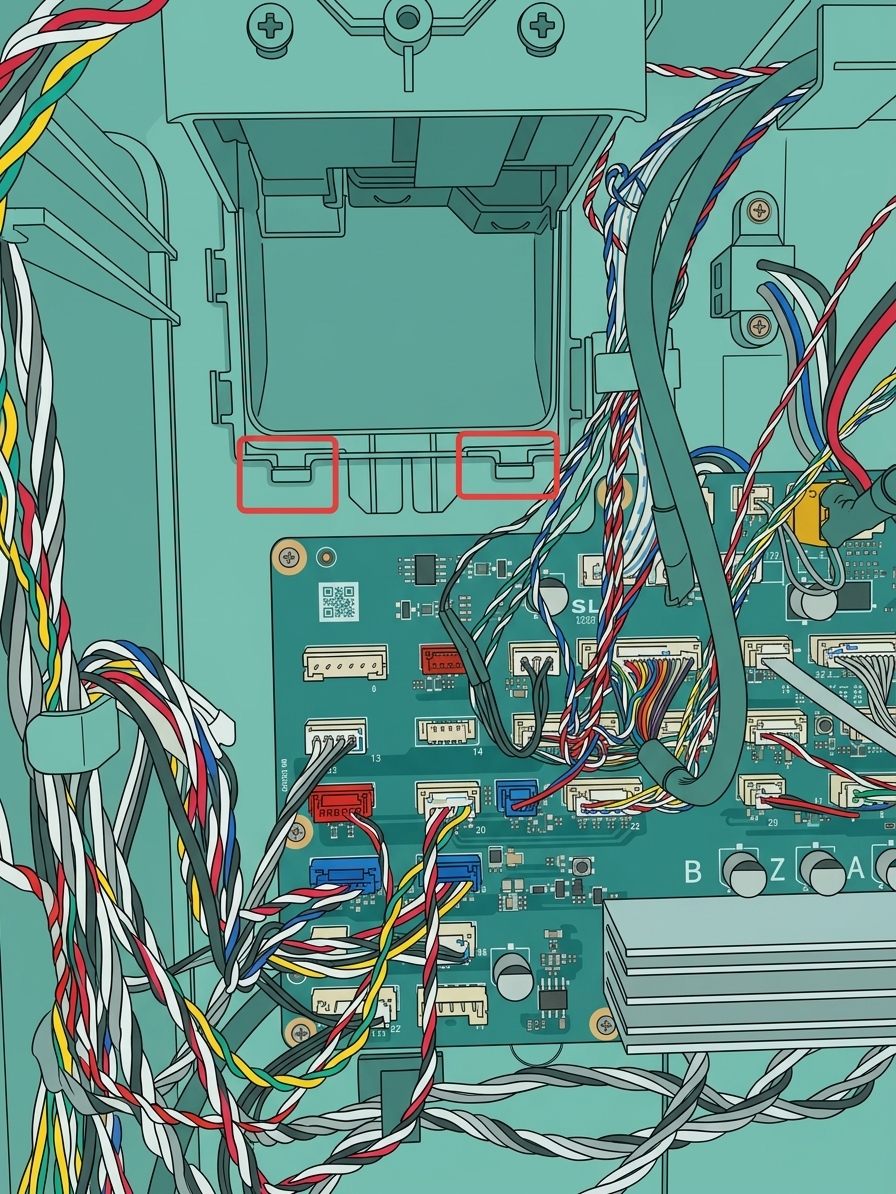

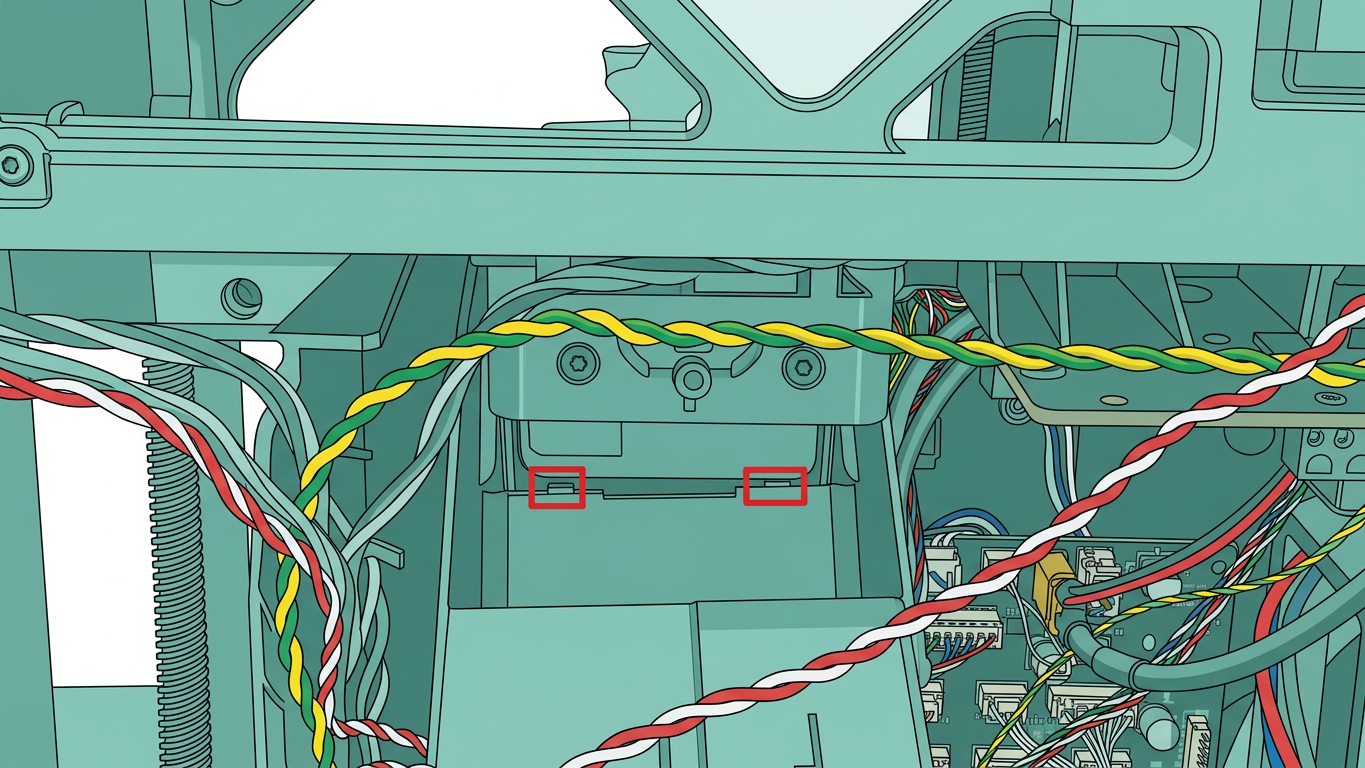

- Совместите два зажима внизу чистящего желоба с отверстиями в обшивке.
- Защелкните чистящий желоб на месте, убедившись, что нижние зажимы надежно защелкнулись, а верхняя часть совпадает с отверстием под винт. Затяните фиксирующий винт с помощью шестигранного ключа H2.0.
Примечание: При установке отвода отходов обратите внимание на защелкивание обеих сторон отвода отходов снаружи обшивки. Если защелкнуто внутри, оно может быть установлено неправильно.
Шаг 4: Установка задней панели
См. соответствующее руководство Wiki для инструкций по установке задней панели H2D.
Проверка функциональности
Подключите силовой кабель, включите принтер и запустите самопроверку.
