Кабель инструментальной головки
Кабель инструментальной головки соединяет MC-плату принтера с TH-платой и служит линией связи для управления инструментальной головкой и обмена данными. В комплект кабеля инструментальной головки входят следующие элементы:

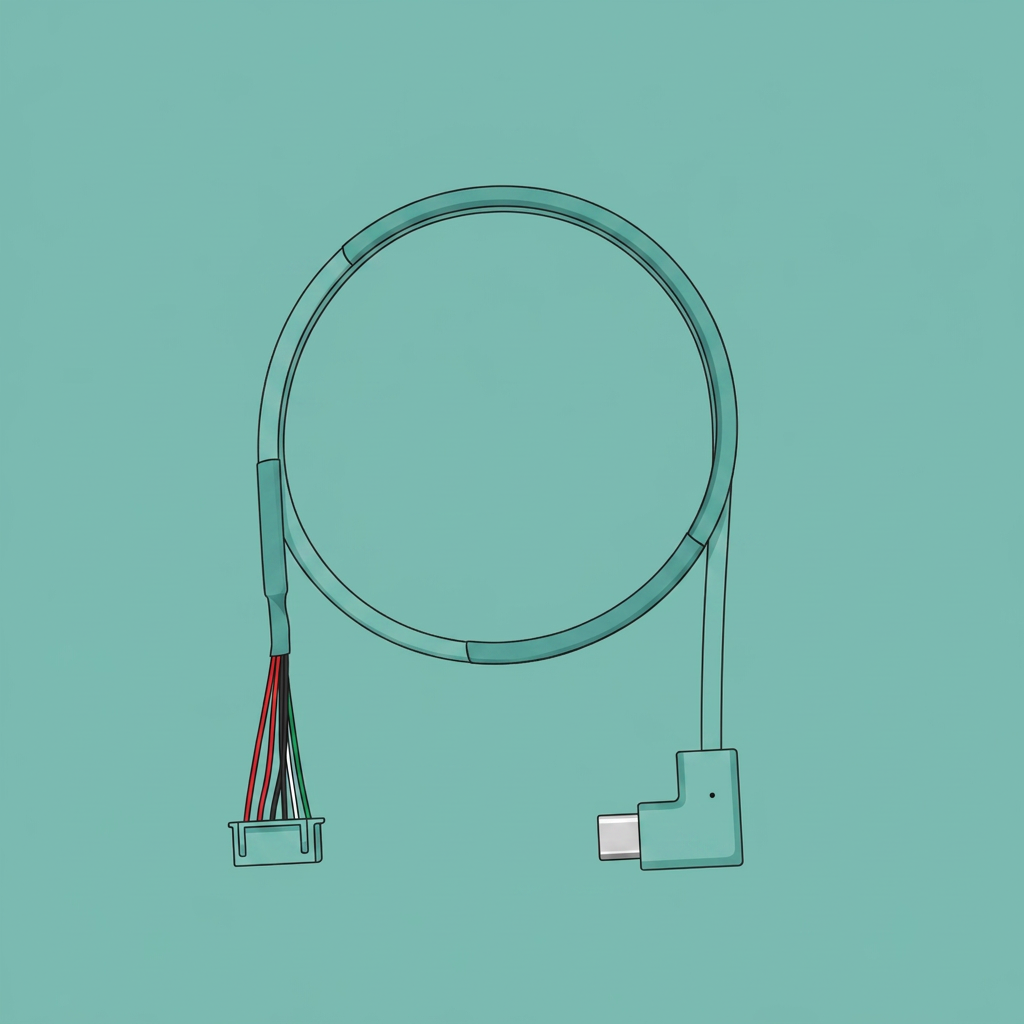

- Кабель инструментальной головки * 1
Когда использовать это руководство
- Кабель инструментальной головки поврежден.
- Техническая поддержка Bambu Lab определила, что кабель инструментальной головки необходимо заменить.
Предупреждение о безопасности
ВАЖНО!
Всегдавыключайте и отключайте питаниена принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает наличиериска поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача технического обслуживания требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.
Снятие кабеля инструментальной головки
filament-buffer-and-rear-panel">Шаг 1: Снимите кронштейн трубки PTFE, буфер филамента и заднюю панель
См. раздел разборки руководств ниже, чтобы последовательно снять кронштейн трубки PTFE, буфер филамента и заднюю панель:
Замените кронштейн трубки PTFE
Замените буфер филамента
Замените заднюю панель
ac-boards_rear_panel_removed_025.png" width="600"/>

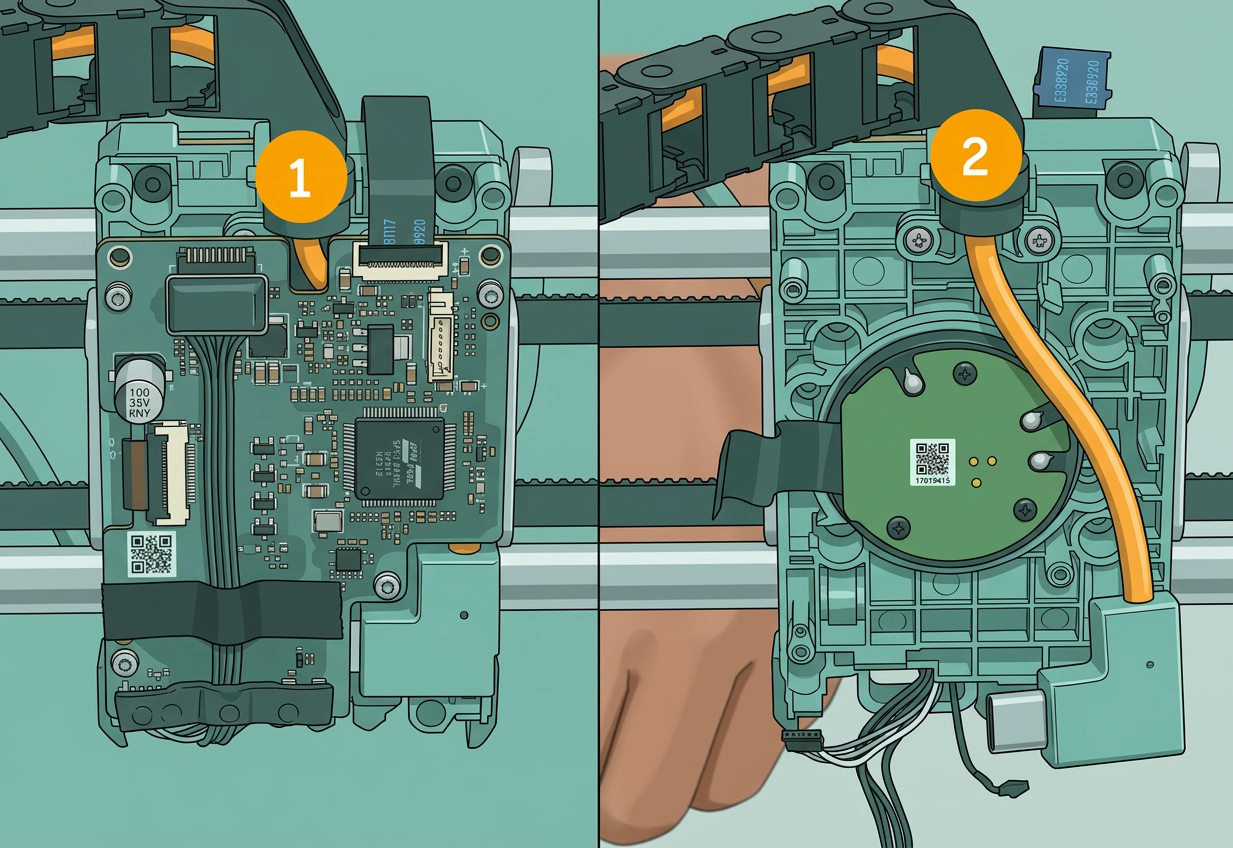

Шаг 2: Снимите TH-плату
См. страницу викиЗамена платы инструментальной головкидля снятия TH-платы.
При снятии корпуса инструментальной головки следует снимать только заднюю крышку инструментальной головки.
Шаг 3: Снимите крышку AP-платы
Вы можете обратиться к этой вики-странице для снятия крышки AP-платы:Замена крышки AP-платы
Шаг 4: Снятие кабеля инструментальной головки

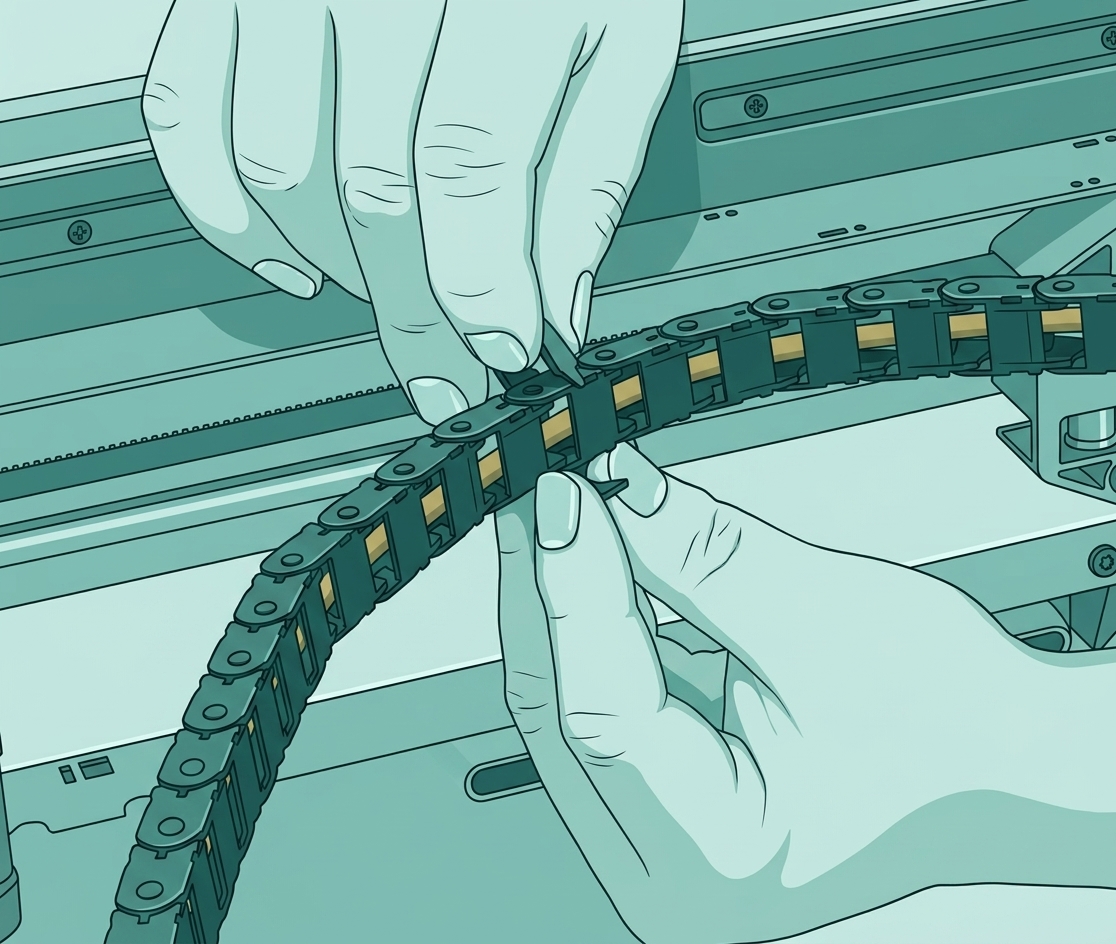

Откройте кронштейн кабельного канала и снимите фиксатор с кабельного канала.
 |
 |

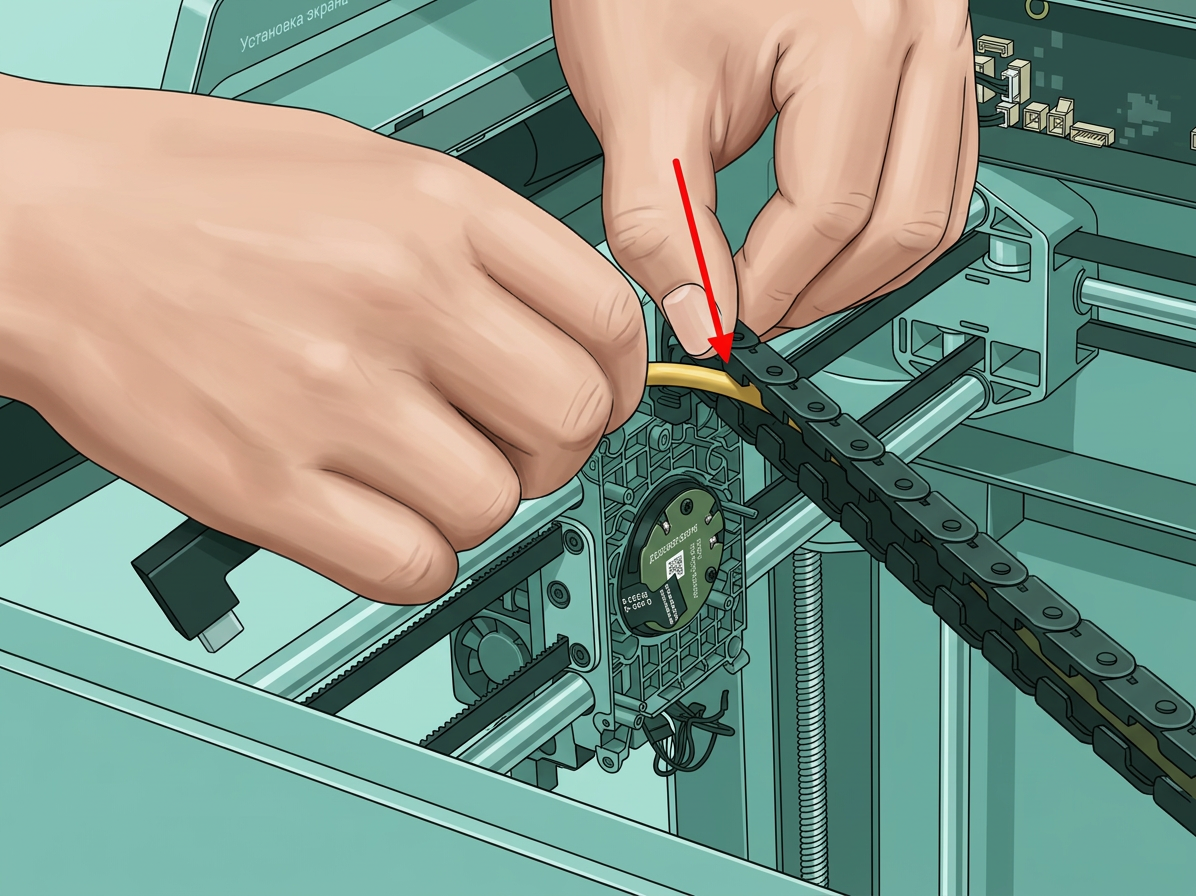

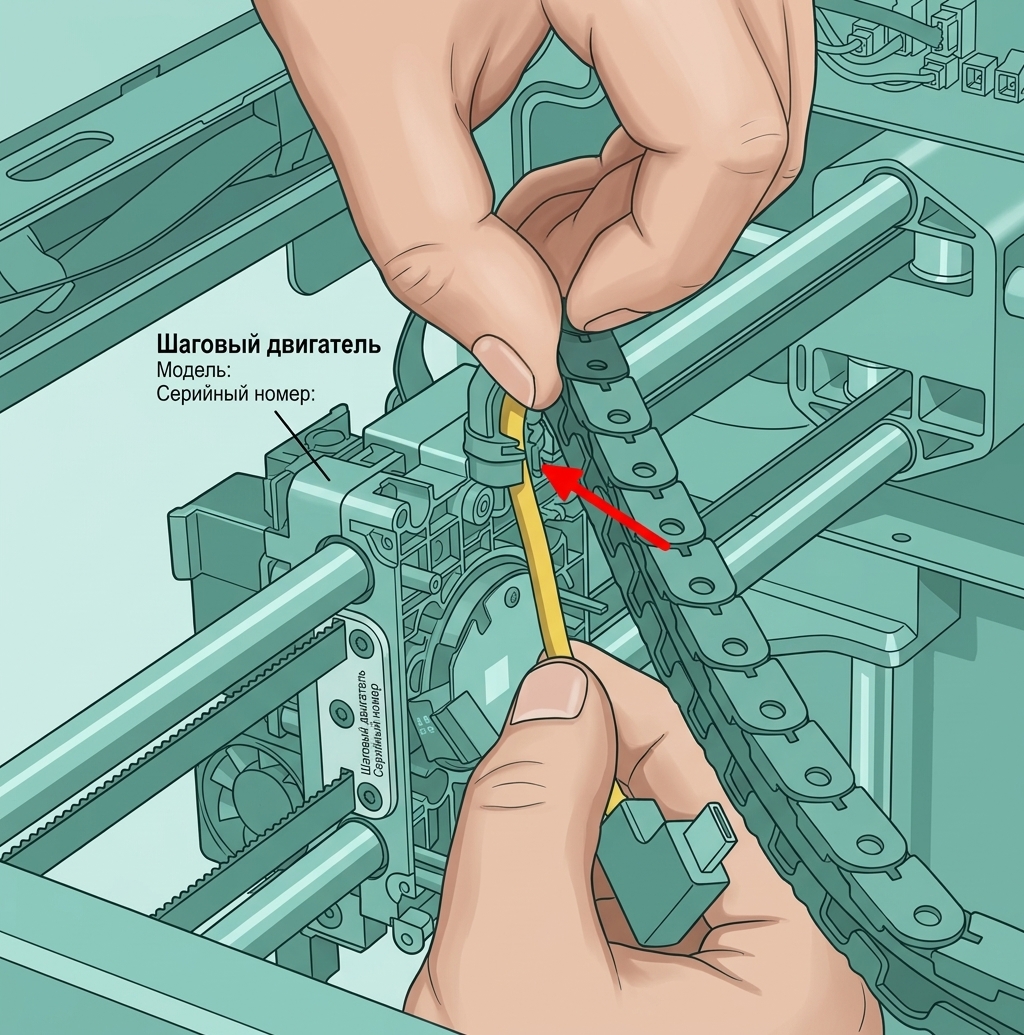

Поверните кронштейн кабельного канала, чтобы освободить кабель инструментальной головки.
 |
 |

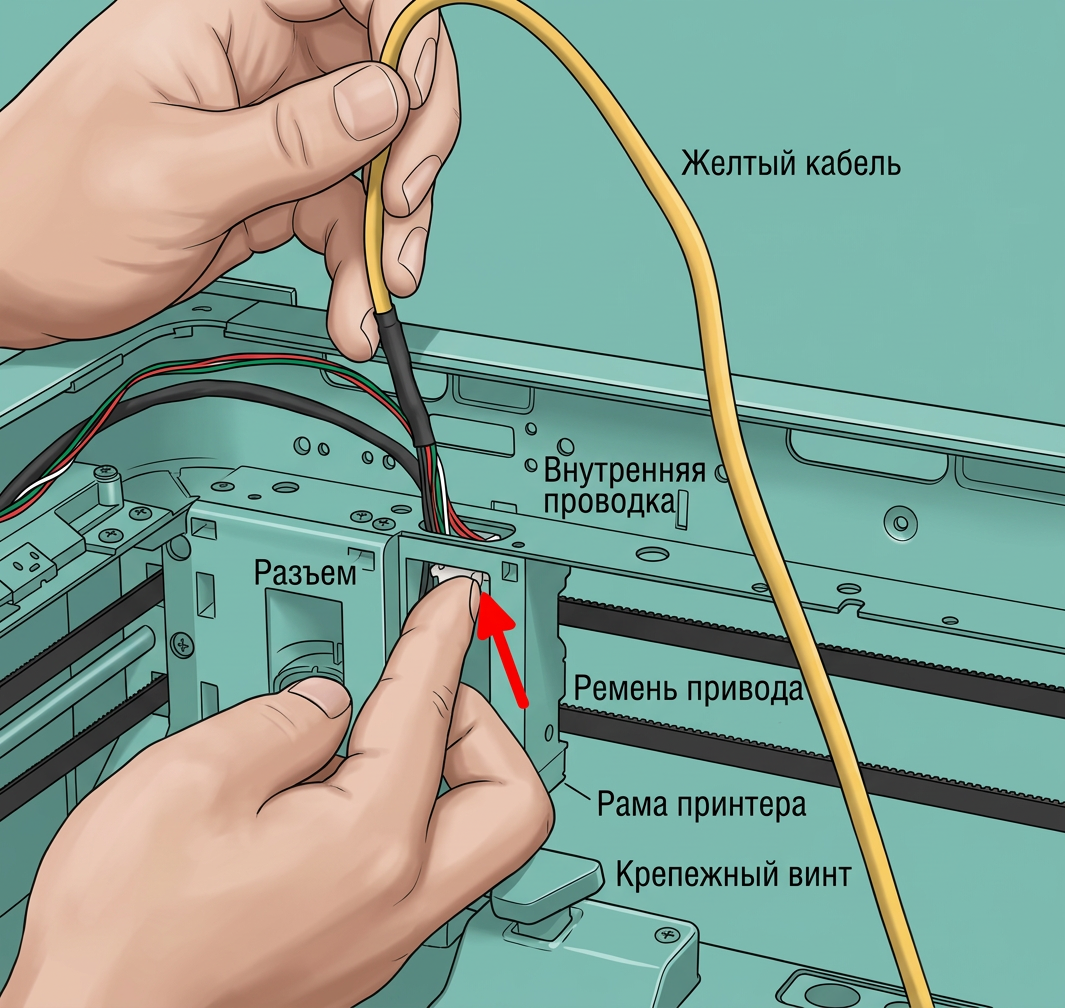

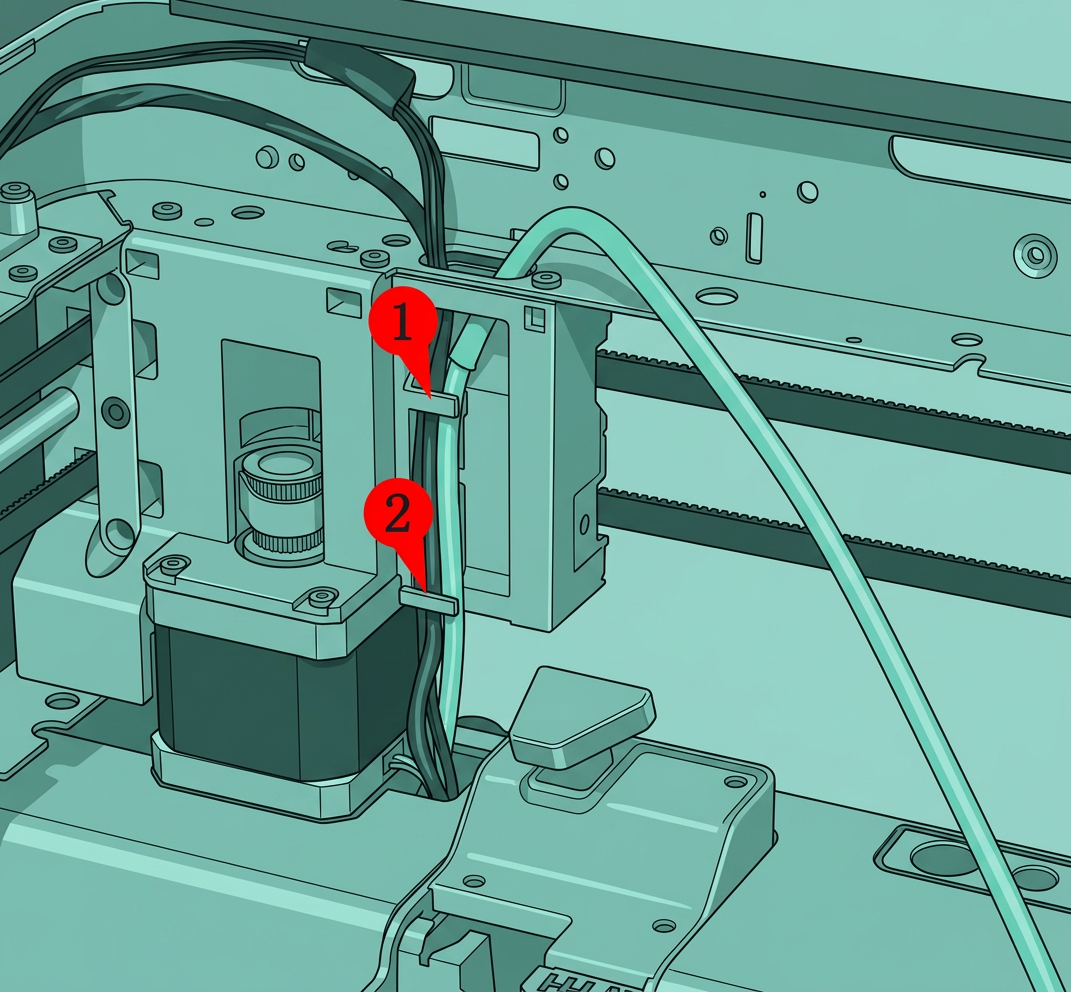

Отсоедините кабель инструментальной головки от MC-платы, поочередно освободите его от двух зажимов на раме, а затем потяните вверх, чтобы снять его.
 |
 |
Установка кабеля инструментальной головки
Шаг 1: Подключите кабель инструментальной головки к MC-плате

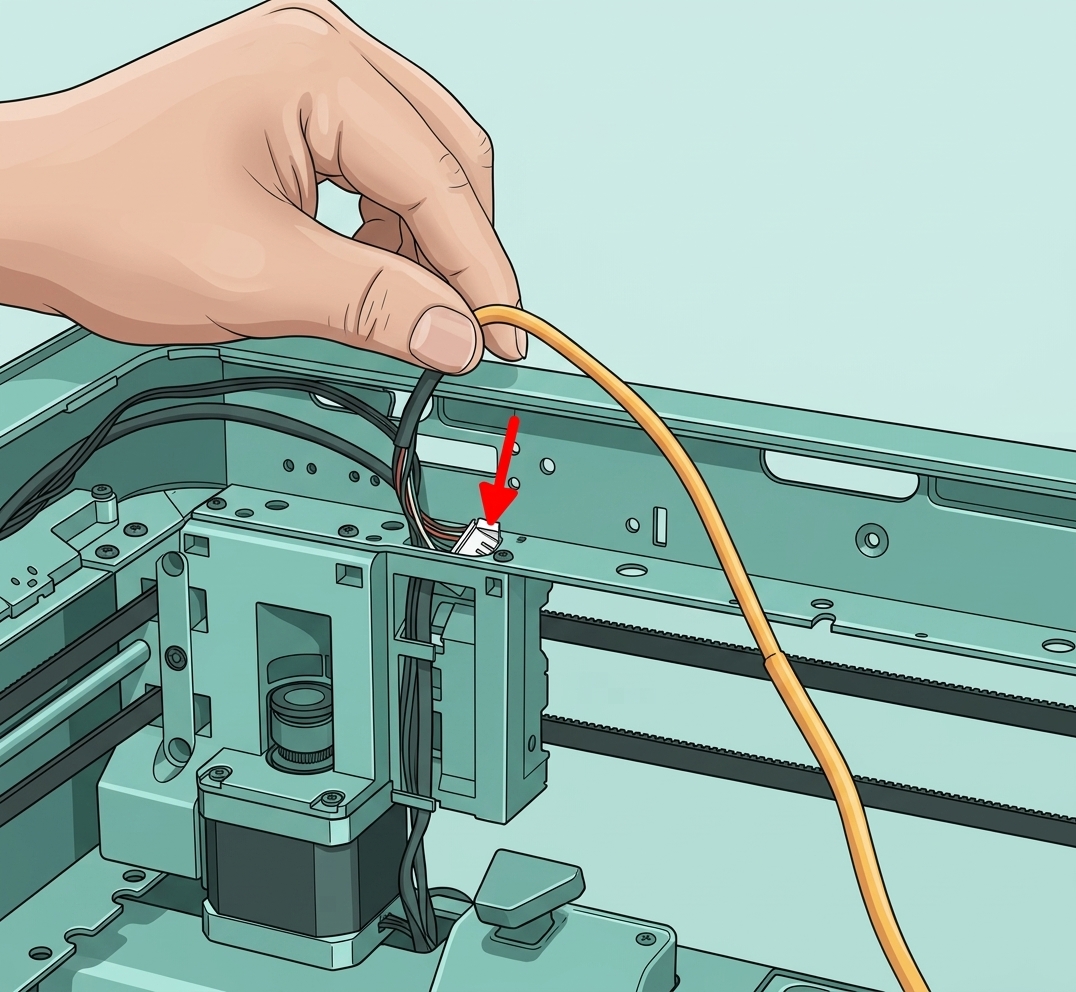

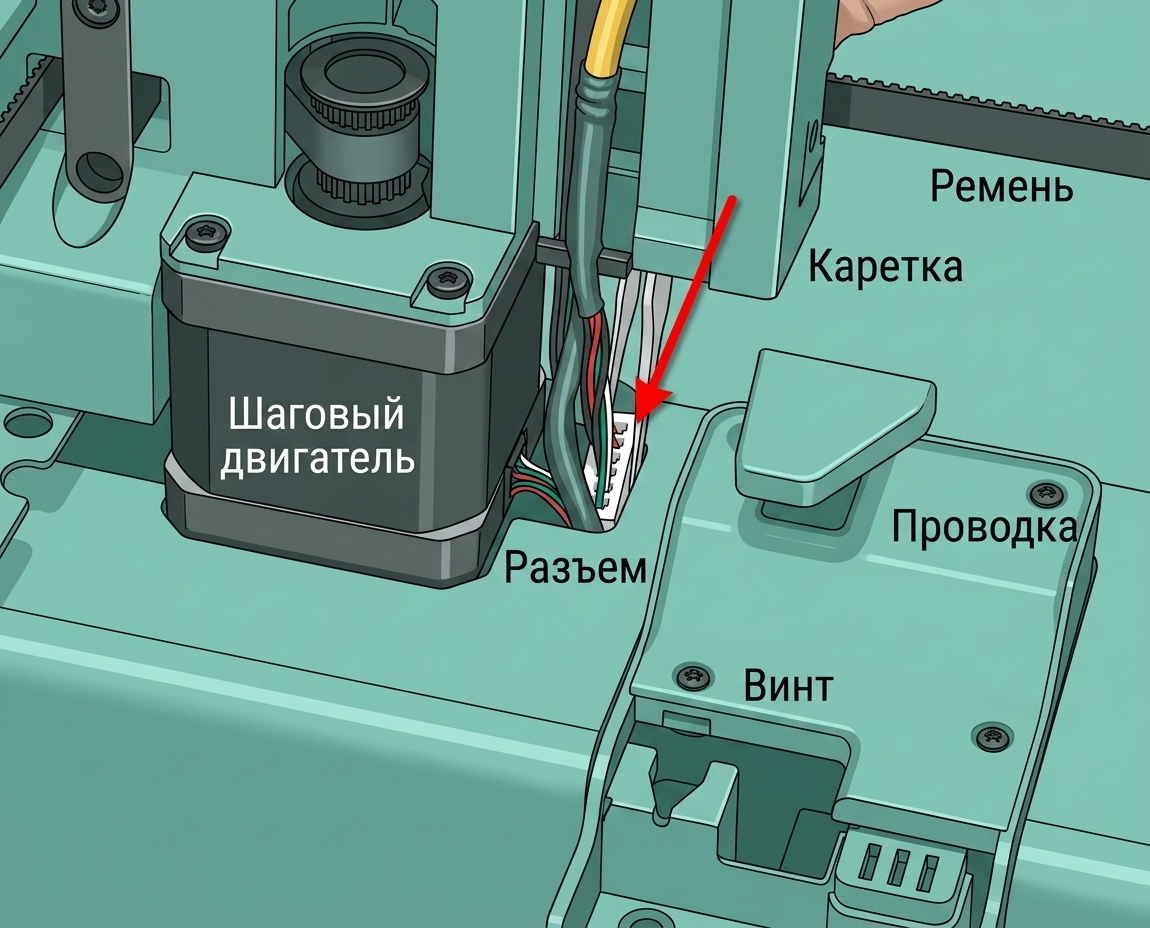

Протяните конец кабеля инструментальной головки, который подключается к MC-плате, через сквозные отверстия на верхней части рамы и втулки.
 |
 |
Подключите кабель инструментальной головки к MC-плате и аккуратно уложите кабели.
|
|
Шаг 2: Установите кабель инструментальной головки в кабельный канал

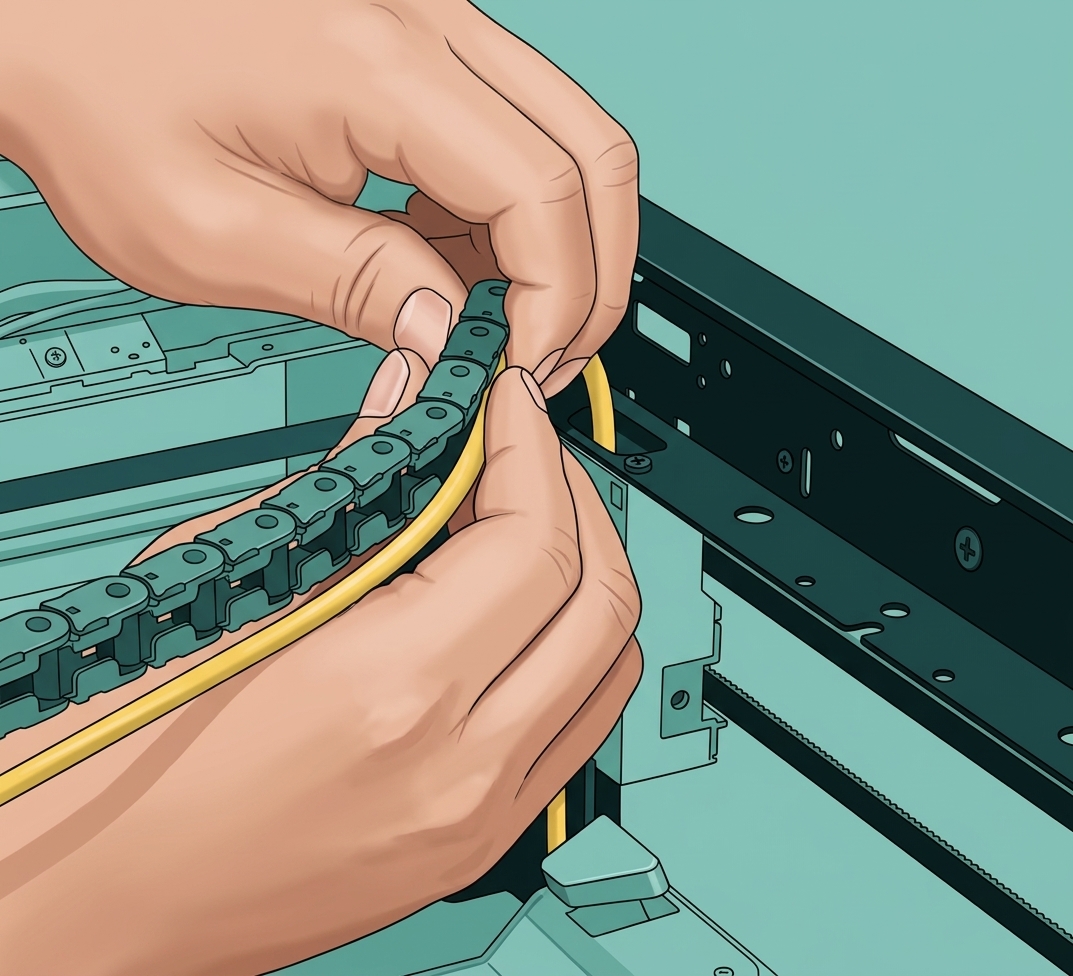

Закрепите кабель инструментальной головки в кабельном канале.
 |
 |

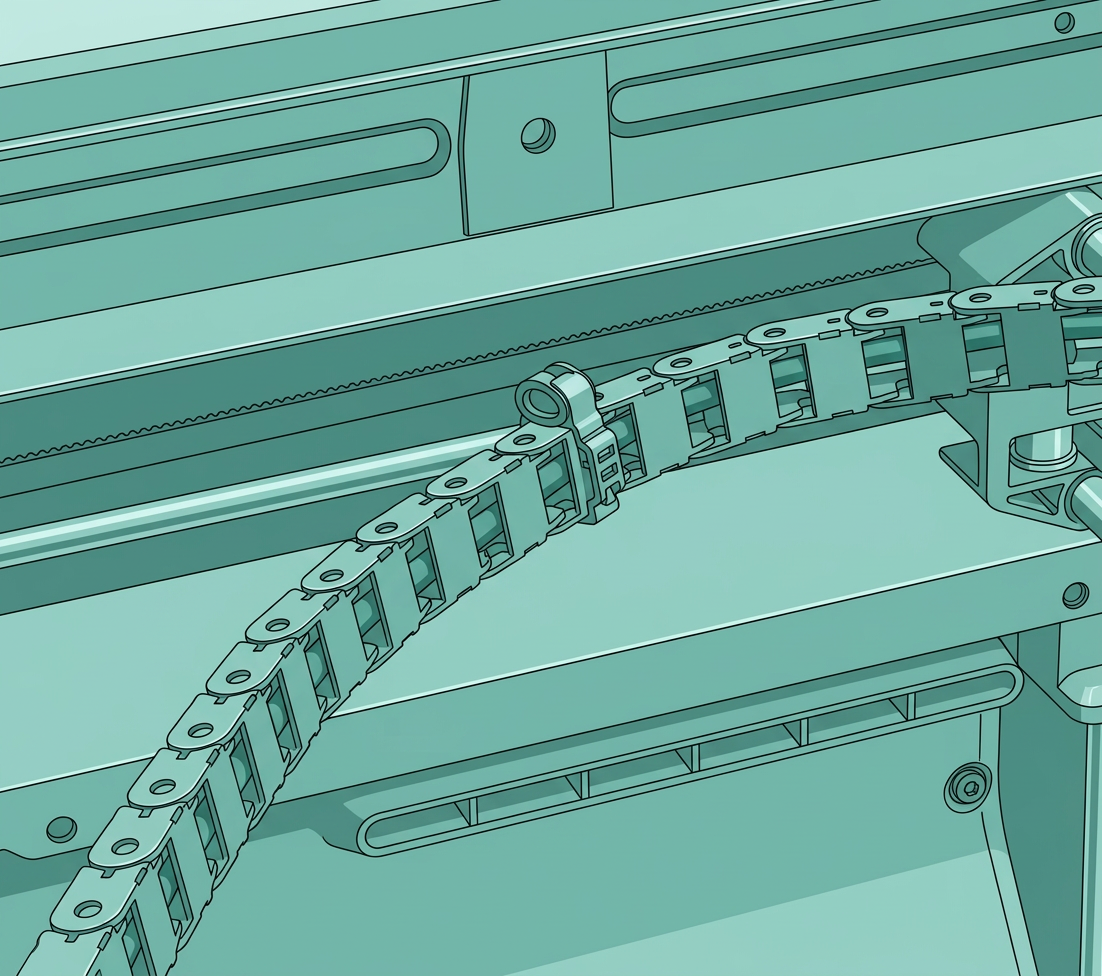

Начиная со стороны инструментальной головки, установите клипсу кабельного канала на 12-ю секцию кабельного канала.
|
|
Шаг 3: Установка TH-платы
См. страницу викиЗамена платы инструментальной головки"для установки TH-платы и корпуса инструментальной головки.
Шаг 4: Установка крышки AP
Вы можете обратиться к этой вики-странице для снятия крышки AP-платы:Замена крышки AP-платы | Bambu Lab Wiki
Шаг 5: Установка задней панели, буфера филамента и кронштейна трубки PTFE
Вы можете обратиться к разделу установки в вики-страницах ниже, чтобы последовательно установить заднюю панель, буфер филамента и кронштейн трубки PTFE.
Проверка работоспособности
Подключите блок питания, включите принтер и выполните калибровку устройства. Если калибровка пройдена успешно, замена выполнена верно.
