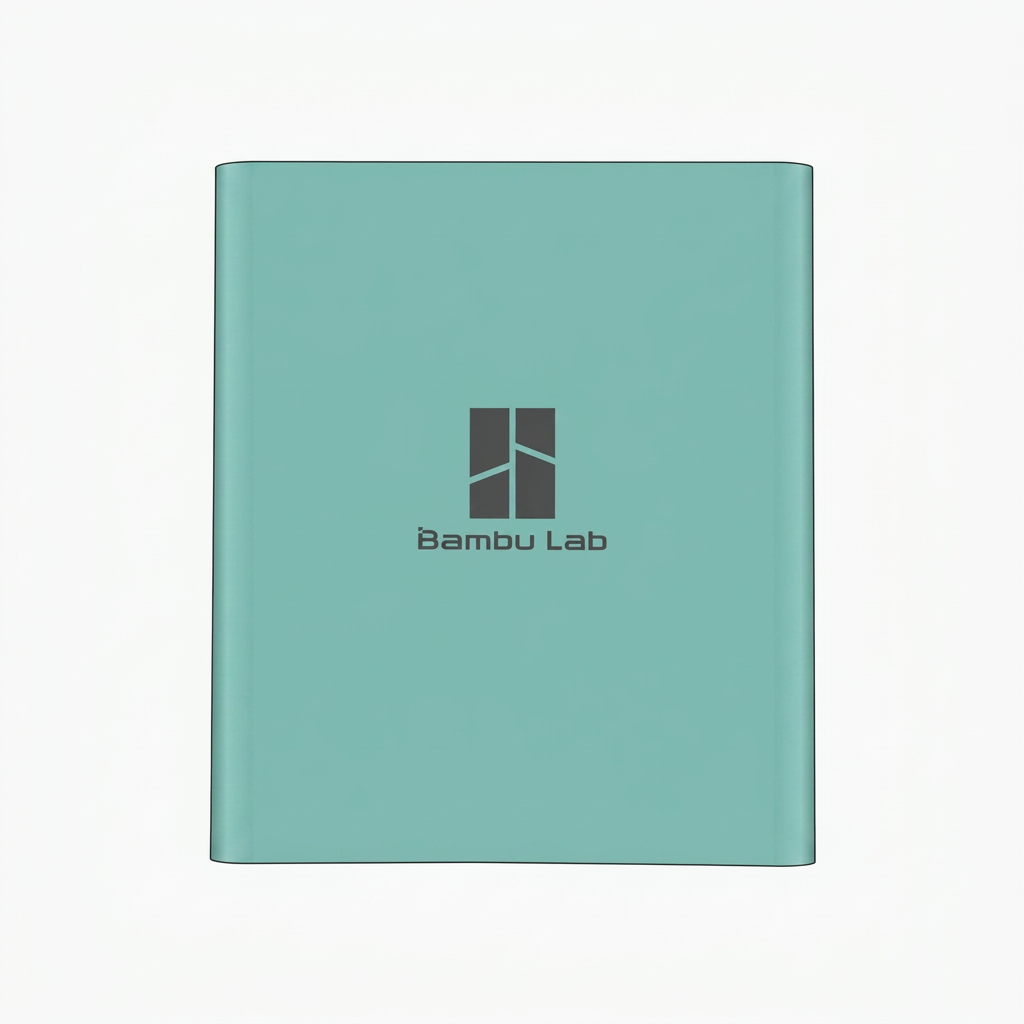

Правая пластиковая панель - серия P1

Это пластиковая панель, устанавливаемая с правой стороны принтера при взгляде на стеклянную переднюю дверь принтера P1S, (Недоступна для продажи до выхода нового продукта)

_resized" style="width:47.29%;">

Вы можете приобрести её в нашем магазине здесь:Правая пластиковая панель - серия P1.

Когда использовать

Если правая пластиковая панель деформировалась в процессе транспортировки, вы можете заменить её.

Необходимые инструменты и материалы

Новая правая пластиковая панель

Шестигранный ключ 2.0 мм

Список винтов

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и созданию опасной ситуации.

При выполнении обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание при контакте друг с другом или с другими металлическими или электронными компонентами, пока принтер включен.Это может повредить электронику принтера и привести к дальнейшим повреждениям.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Выполняя это, вы избежите потенциального повреждения электронных компонентов принтера и обеспечите безопасное и эффективное выполнение работ по обслуживанию.

Если у вас возникли какие-либо вопросы или сомнения по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Снятие неисправной правой пластиковой панели

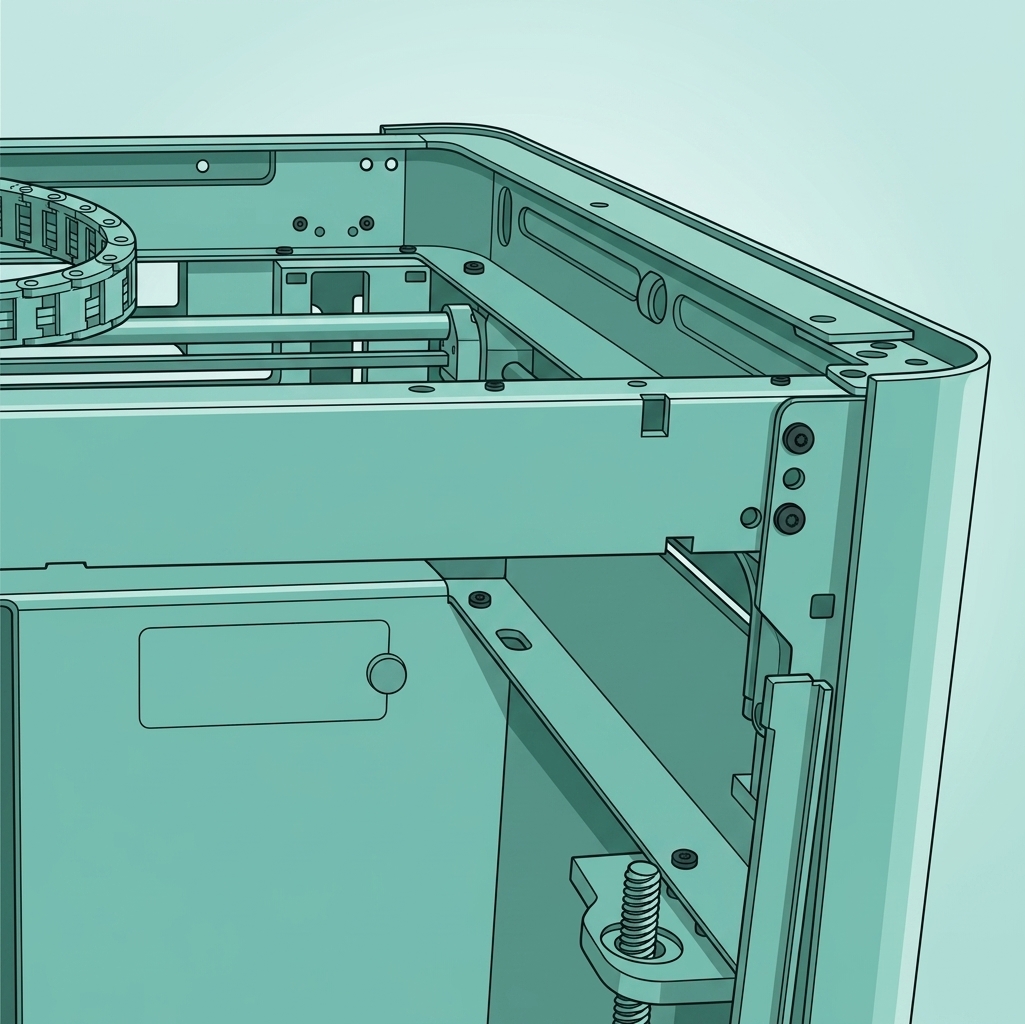

Шаг 1 - Снятие передней крышки

См.переднюю крышку P1Sчтобы снять стеклянную крышку, экран и переднюю крышку.

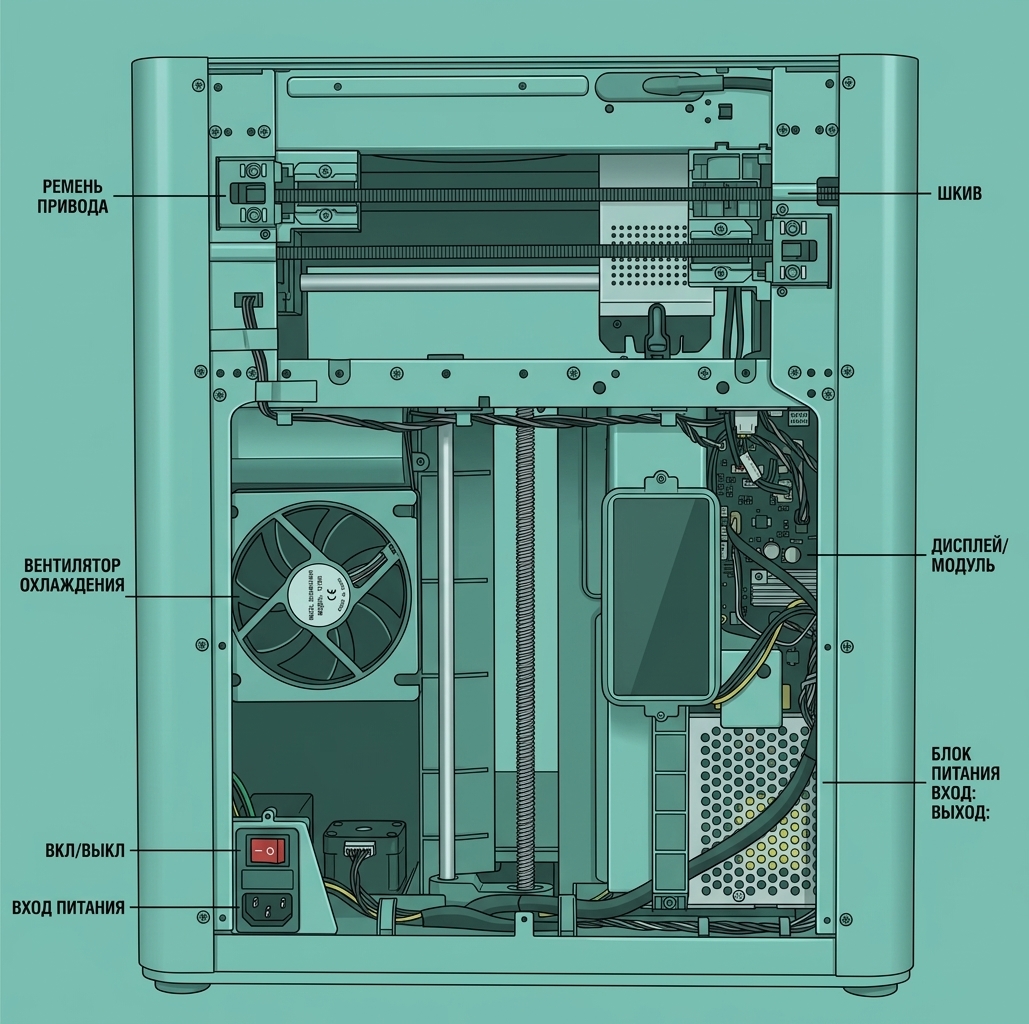

Шаг 2 - Снятие металлической задней панели

См.Замена металлической задней панели для P1Sчтобы снять металлическую заднюю панель.

Шаг 3 - Снятие винтов, а затем правой панели

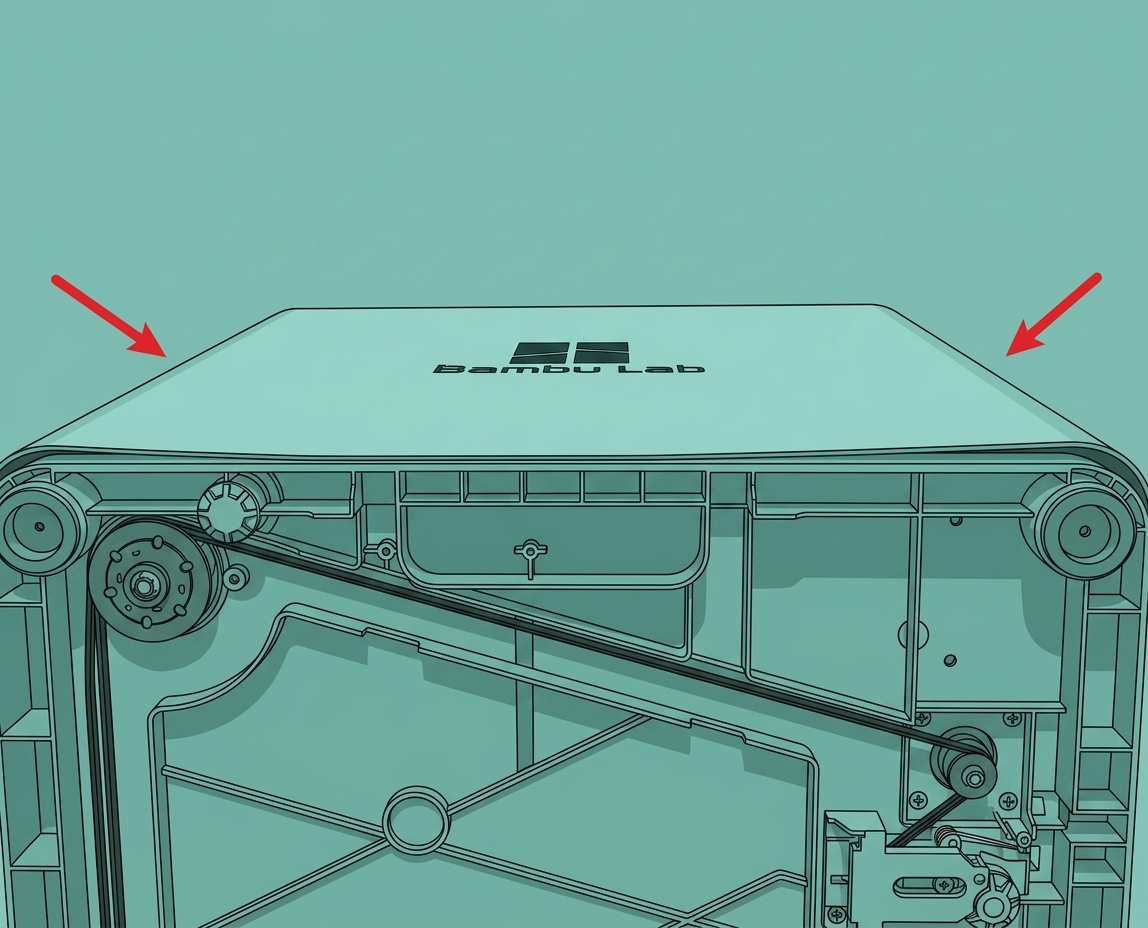

Снимите 4 винта C, крепящие верхнюю часть правой панели

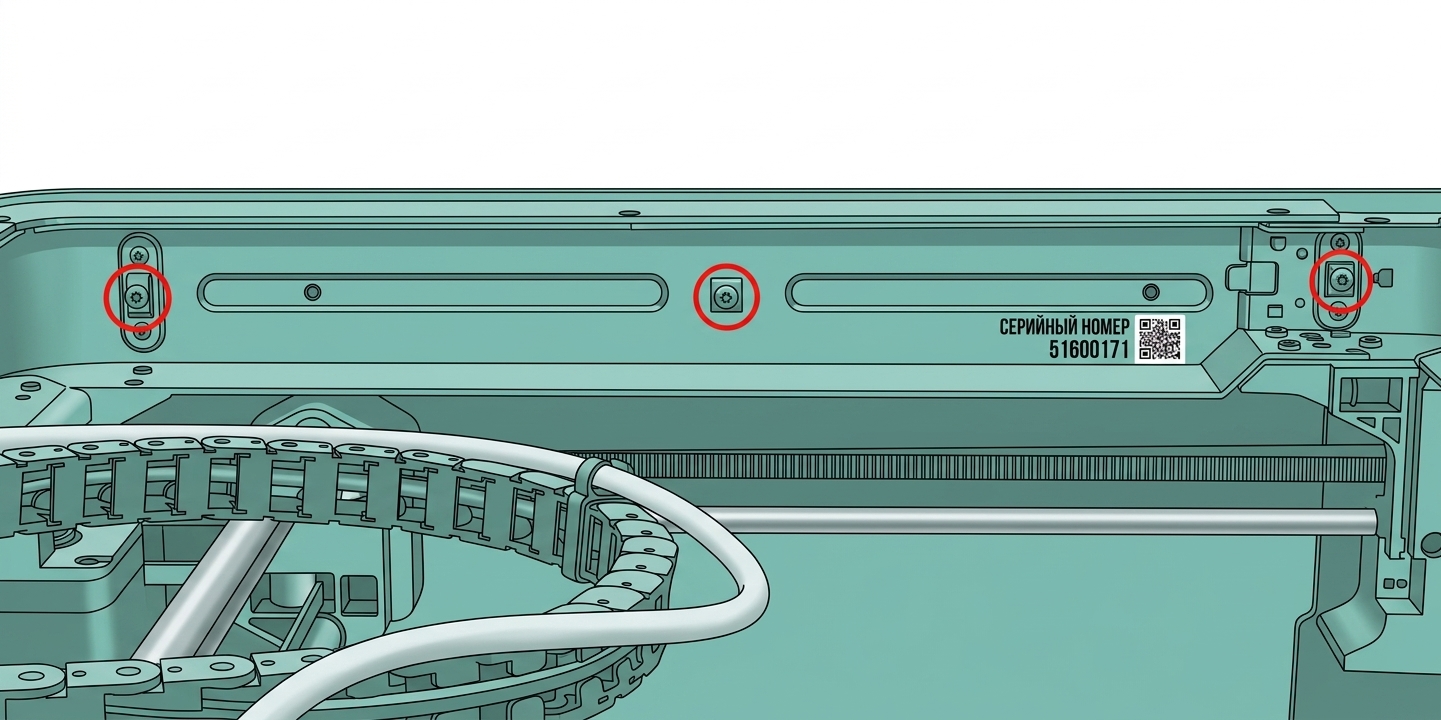

Снимите 3 винта D с верхней балки

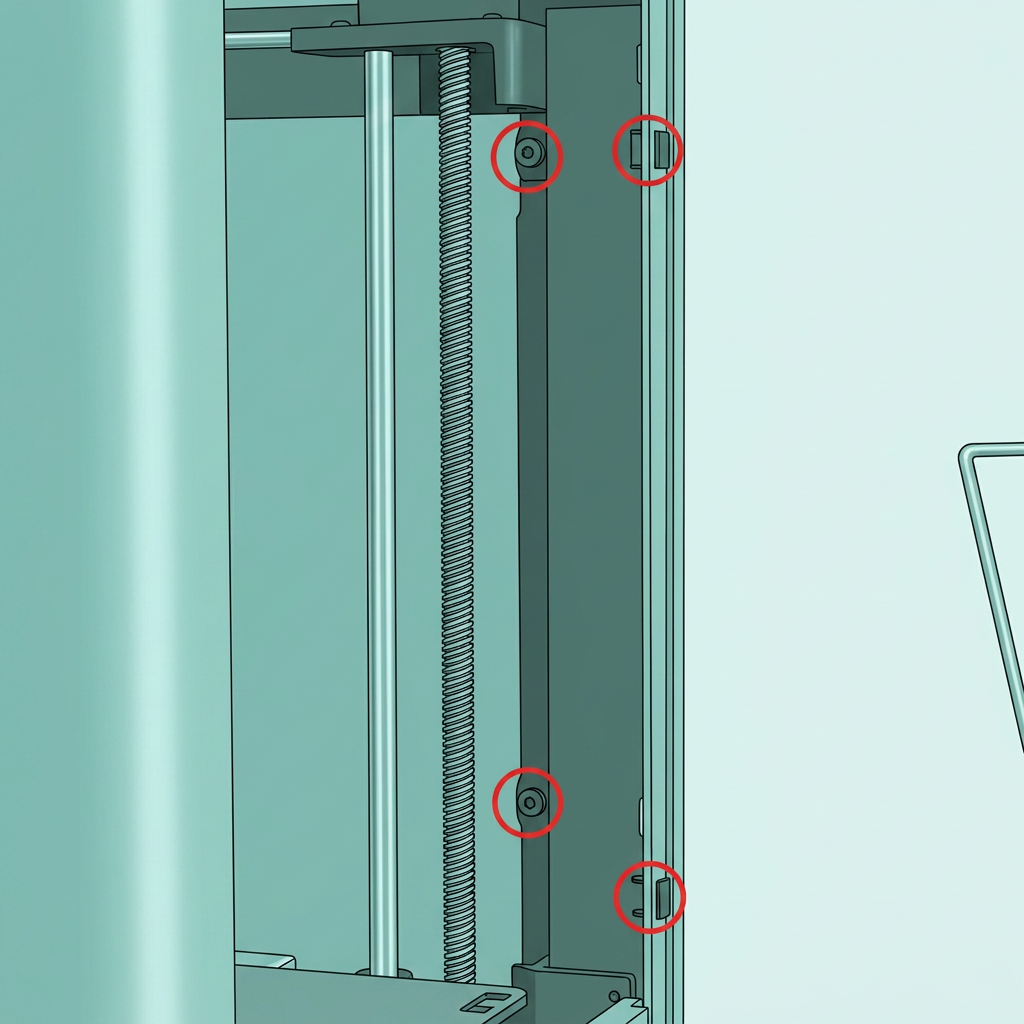

Снимите 4 винта D с передней стойки

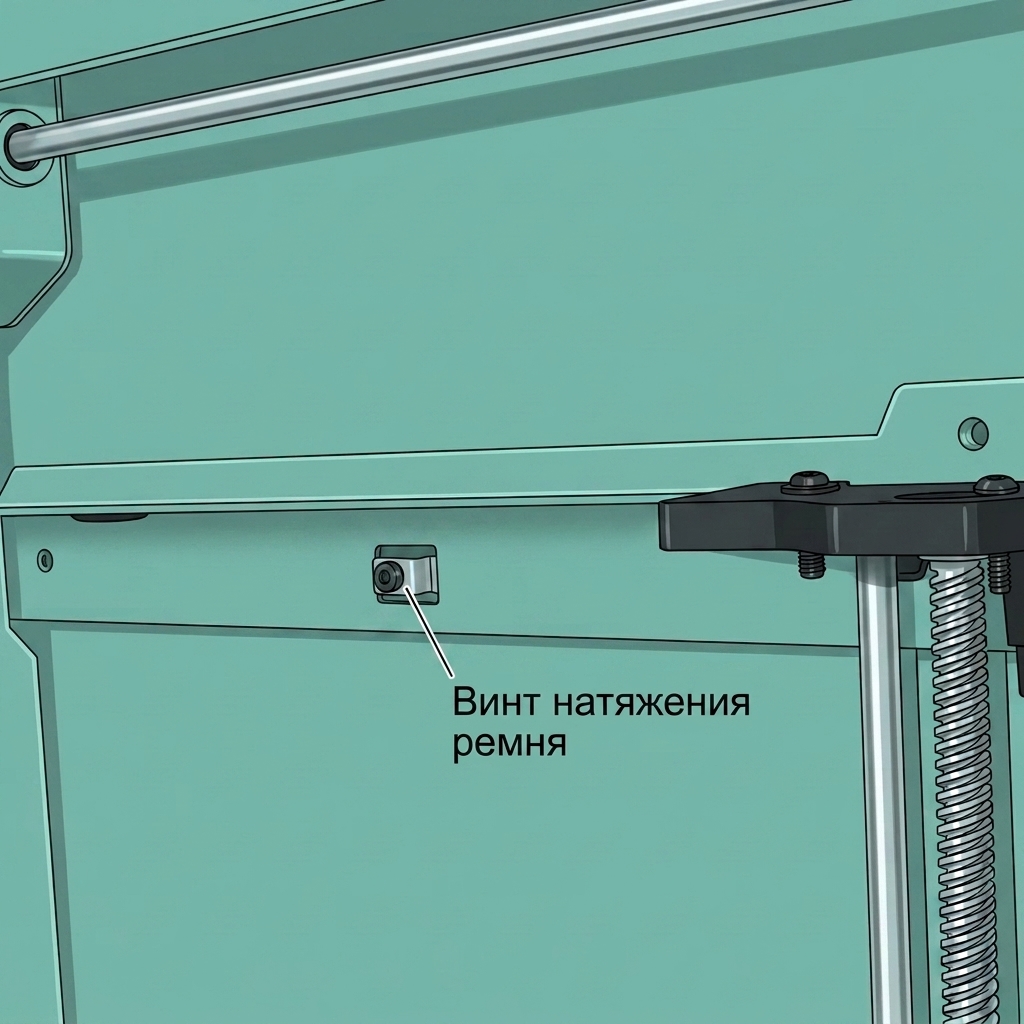

Снимите 1 винт D со средней балки

Снимите 4 винта A с задней части

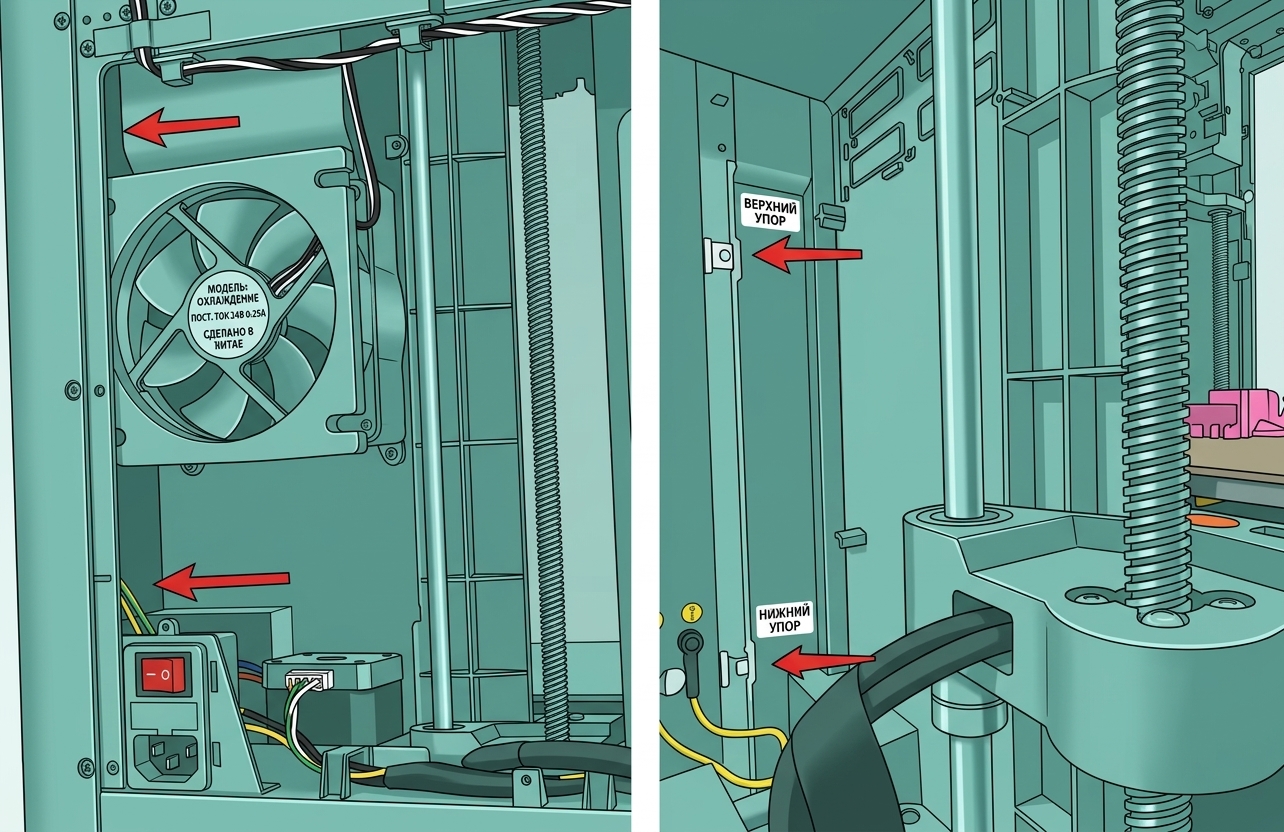

Снимите 2 винта D внутри задней стойки. Возможно, вам потребуется снять вентилятор для удобного доступа к винтам.

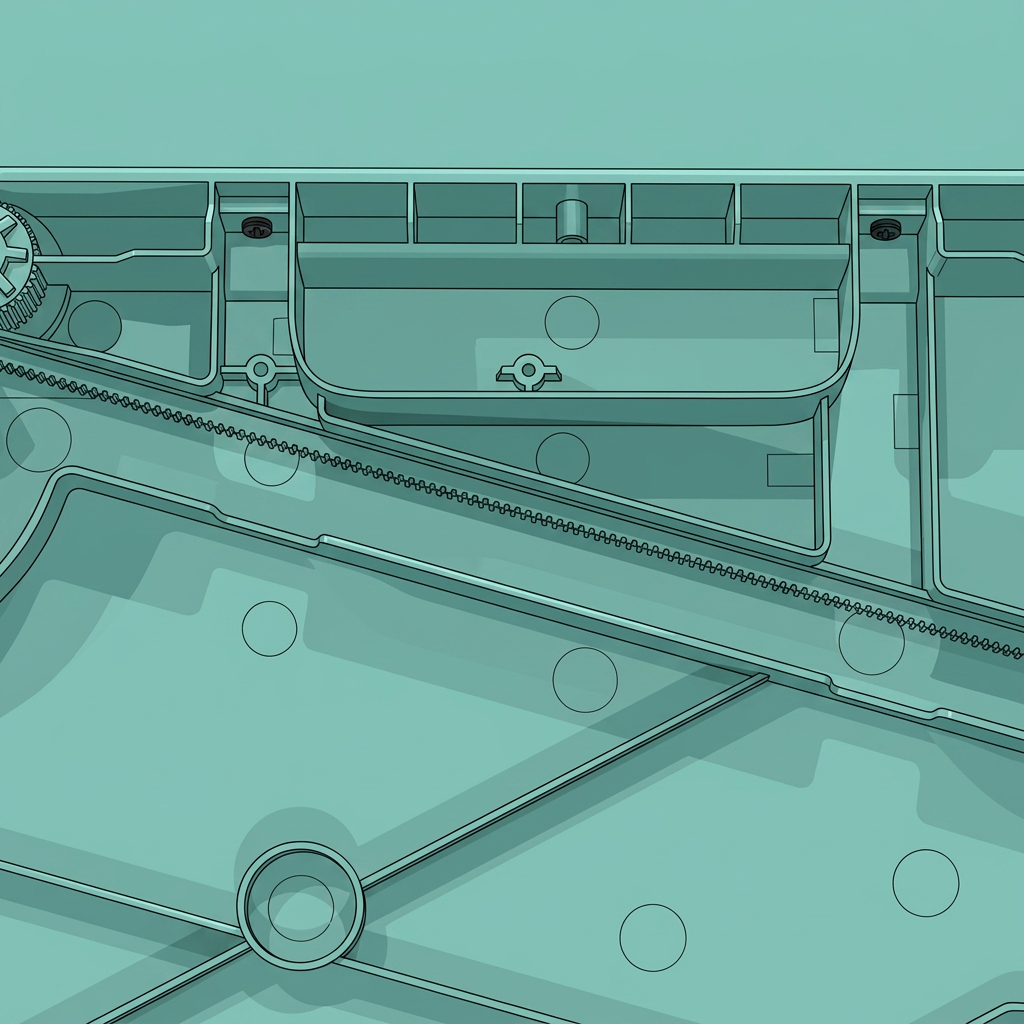

Поставьте принтер на левую сторону и снимите 2 винта D

Снимите правую панель

Установите новую правую пластиковую панель

Шаг 1 - Установка правой панели и затяжка винтов

Примечание: При затяжке винтов на правой панели изнутри наружу следите за положением правой панели во время затяжки, чтобы избежать чрезмерной затяжки винтов и повреждения правой панели.

Положите принтер на левый бок и установите правую панель на принтер

Затяните 2 винта D

Поставьте принтер вертикально и затяните 3 винта D на верхней балке

Затяните 4 винта C в верхней части правой панели

Затяните 4 винта D на передней стойке

Затяните 1 винт D на средней балке

Затяните 2 винта D на задней стойке

Затяните 4 винта A на задней части

Шаг 2 - Установка задней металлической панели

См.Замена задней металлической панели для P1Sдля установки задней металлической панели.

Шаг 3 - Установка передней крышки

См.переднюю крышку P1Sдля установки передней крышки, экрана и стеклянной крышки.

Проверьте работоспособность

Включите принтер и убедитесь, что экран работает корректно и кнопки на нем реагируют правильно.

Шаг калибровки после операции

Для правой пластиковой панели не требуется выполнять какую-либо калибровку или операции перед использованием принтера.
