HMS_0700-2000-0001-0086: Не удалось прочитать информацию о филаменте из слота 1 AMS A. RFID-метка не может вращаться из-за заедания при загрузке или выгрузке филамента. Пожалуйста, извлеките филамент и повторите попытку.

Описание проблемы

Когда AMS считывает RFID-метку, сначала происходит предварительная загрузка для натяжения катушки филамента. Затем из AMS подается участок филамента для прокрутки катушки, что позволяет плате отсканировать и прочитать информацию RFID-метки.

Причины неисправности включают:

• Двигатель внутреннего узла не работает
• Проскальзывание филамента во внутреннем узле
• Неисправный счетчик филамента
• Плата не может прочитать информацию RFID

Устранение неисправностей

Инструменты, оборудование и материалы

• Шестигранный ключ H2.0
• Шестигранный ключ H1.5 H1.5

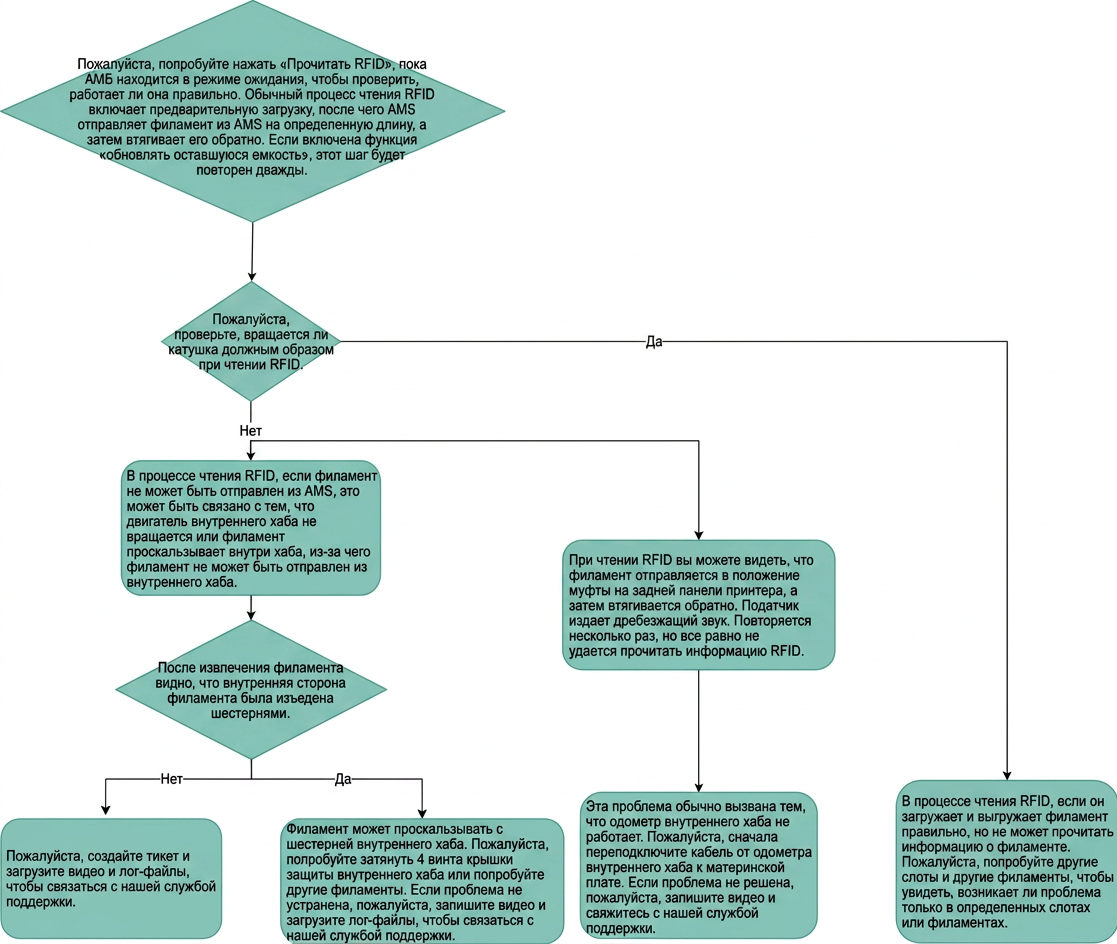

Процесс изоляции неисправности

Меры по устранению неисправностей

Пользователи могут изменить порядок мер по устранению неисправностей в зависимости от фактических условий.

Двигатель внутреннего узла не работает

При считывании RFID, если катушка слегка вращается, а затем останавливается, и филамент не подается из AMS (вы не видите его выходящим из трубки сзади AMS), при этом слышен шум блокировки, возможно, двигатель не вращается или внутренние шестерни заклинило.

Пожалуйста, запишите короткое видео и загрузите лог-файл для дальнейшего анализа.

Проскальзывание филамента во внутреннем узле

При считывании RFID филамент не подается из AMS, и изнутри AMS слышен звук вращения двигателя. После извлечения филамента на его внутренней стороне видны вмятины. Это означает, что филамент и внутренний узел проскальзывают.

Попробуйте решить эту проблему следующими способами:

• Попробуйте использовать другую катушку филамента.

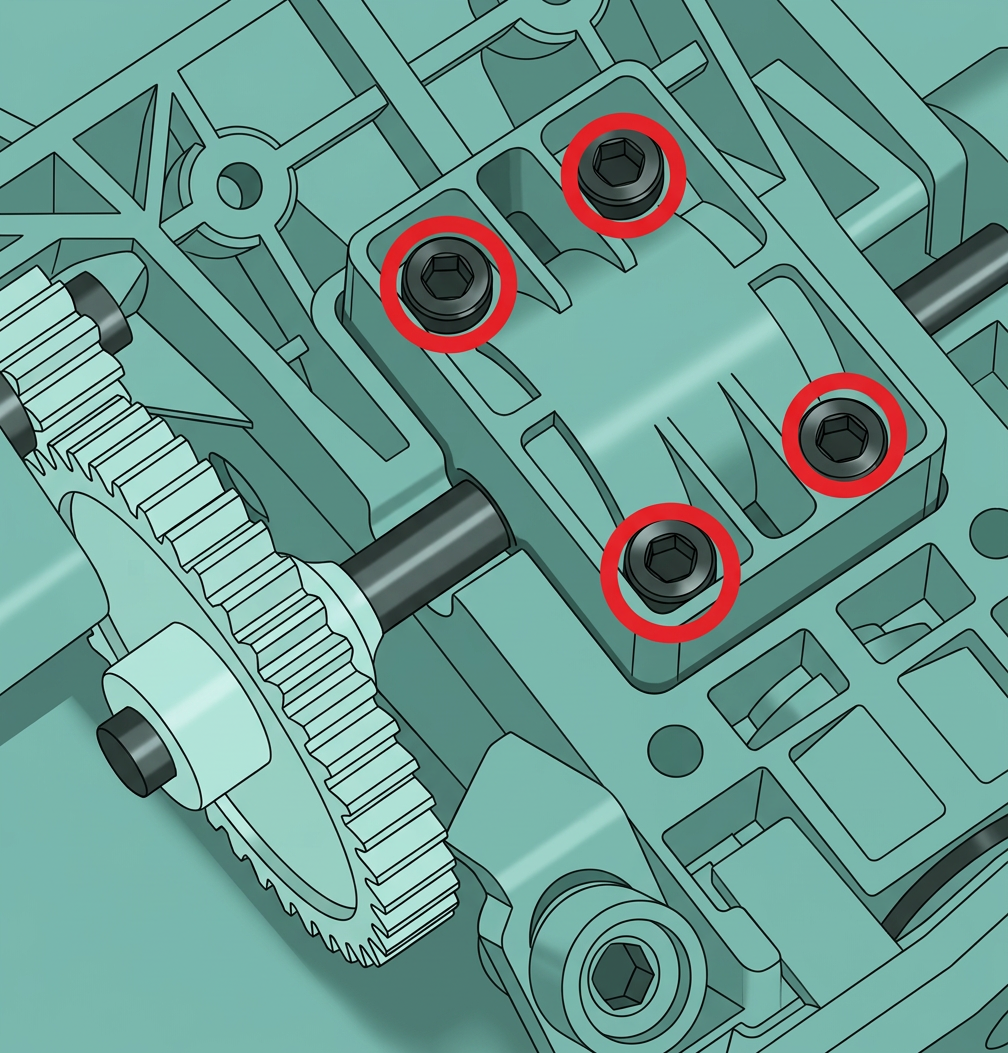

• Попробуйте снова после затяжки 4 винтов, показанных на изображении ниже.

• Если проблема сохраняется, пожалуйста, запишите видео и загрузите логи к нам. Если экструзионное колесо повреждено, следуйте руководству Замена узла активного экструзионного колеса AMS

Неисправный счетчик филамента

Во время считывания RFID можно увидеть, как филамент подается к разъему трубки PTFE на задней панели принтера, а затем оттягивается назад. Привод первой ступени издаст щелкающий звук в процессе. Однако информация RFID не может быть считана после повторных попыток.

Это может быть вызвано ослабленным проводом счетчика или неисправностью счетчика. Пожалуйста, обратитесь к этой статье вики для повторного подключения провода счетчика: Замена основной платы AMS

Если проблема сохраняется, пожалуйста, запишите видео и отправьте его нашей команде поддержки клиентов.

Плата не может прочитать информацию RFID

Если процесс загрузки и выгрузки нормален во время считывания RFID, но информация о филаменте не может быть считана, попробуйте следующие шаги:

1. AMS должен быть в режиме ожидания, чтобы считывать RFID. Если филамент был подан из AMS, информация RFID не может быть считана. Внутри AMS находятся 2 платы для считывания RFID, каждая из которых отвечает за 2 слота, как показано на изображении ниже.

2. Если в группе слотов RFID не считывается в одном слоте, используйте другую катушку филамента для повторной попытки. Если другой филамент считывается корректно, это означает, что RFID-метка предыдущей катушки неисправна. В этом случае вы также можете попробовать снова, перевернув 2 стороны катушки, так как на каждой стороне есть RFID-метка.

3. Если оба слота в группе не могут считывать RFID, возможно, соответствующая плата RFID неисправна. Поменяйте местами 2 платы RFID, чтобы увидеть, переместится ли проблема в другую группу слотов. Если да, то проблема в плате RFID.

4. Если ни один из 4 слотов не может считывать RFID ни с какого филамента, основная плата AMS может быть неисправна. Пожалуйста, свяжитесь с нашей командой поддержки клиентов для подтверждения.

Примечания

Эквивалентные коды

Следующие коды HMS представляют тот же тип проблемы.
