Что это

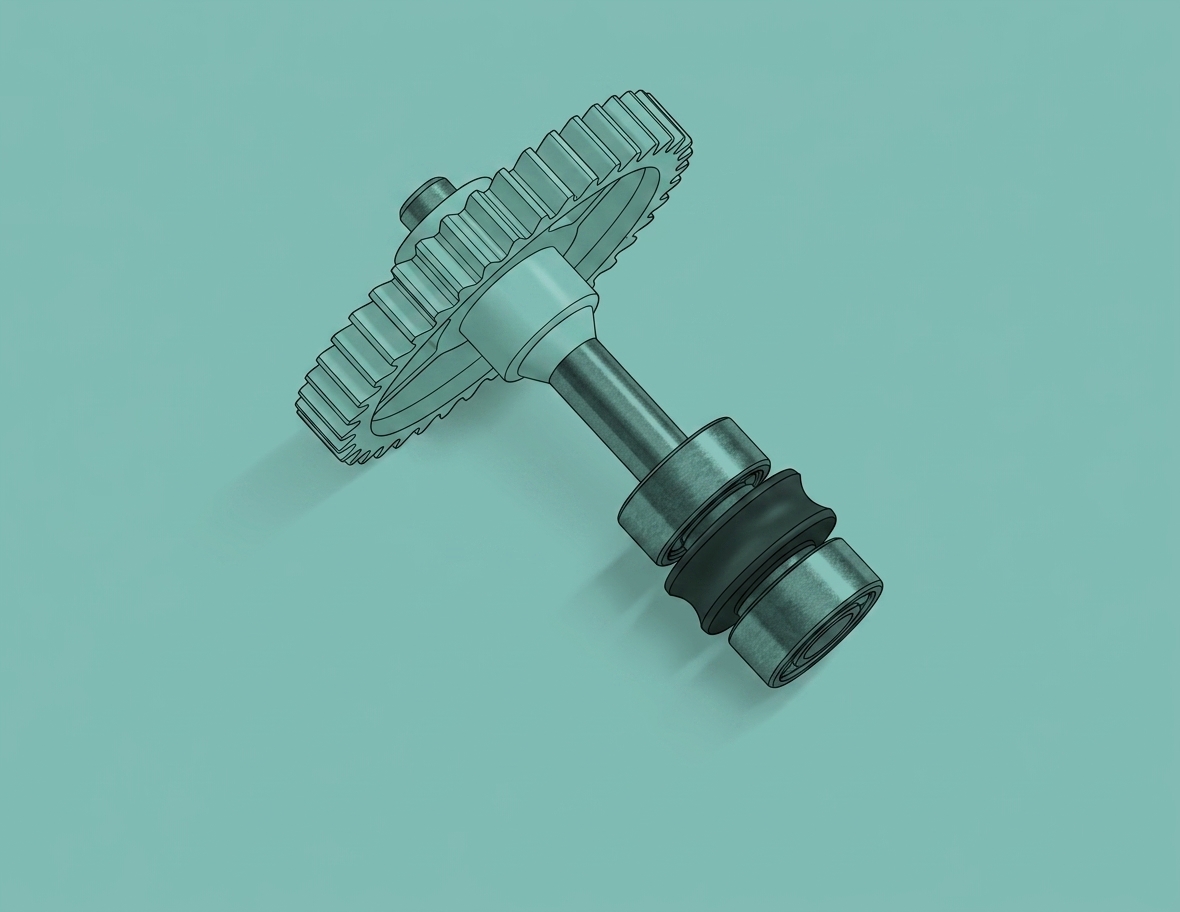

Активный узел экструзионного колеса AMS — это зубчатый узел в хабе филамента AMS, который непосредственно приводит в движение филамент.
Когда использовать
Когда филамент застрял, застрял в хабе филамента, имеет явные следы износа или обнаружены выемки на филаменте.
Необходимые инструменты и материалы
- Новый активный узел экструзионного колеса AMS
- Шестигранные ключи H2.0 и H1.5
Предупреждение о безопасности и состояние машины перед началом работы
Выключите питание принтера и отсоедините подключение AMS к принтеру.
Руководство по эксплуатации

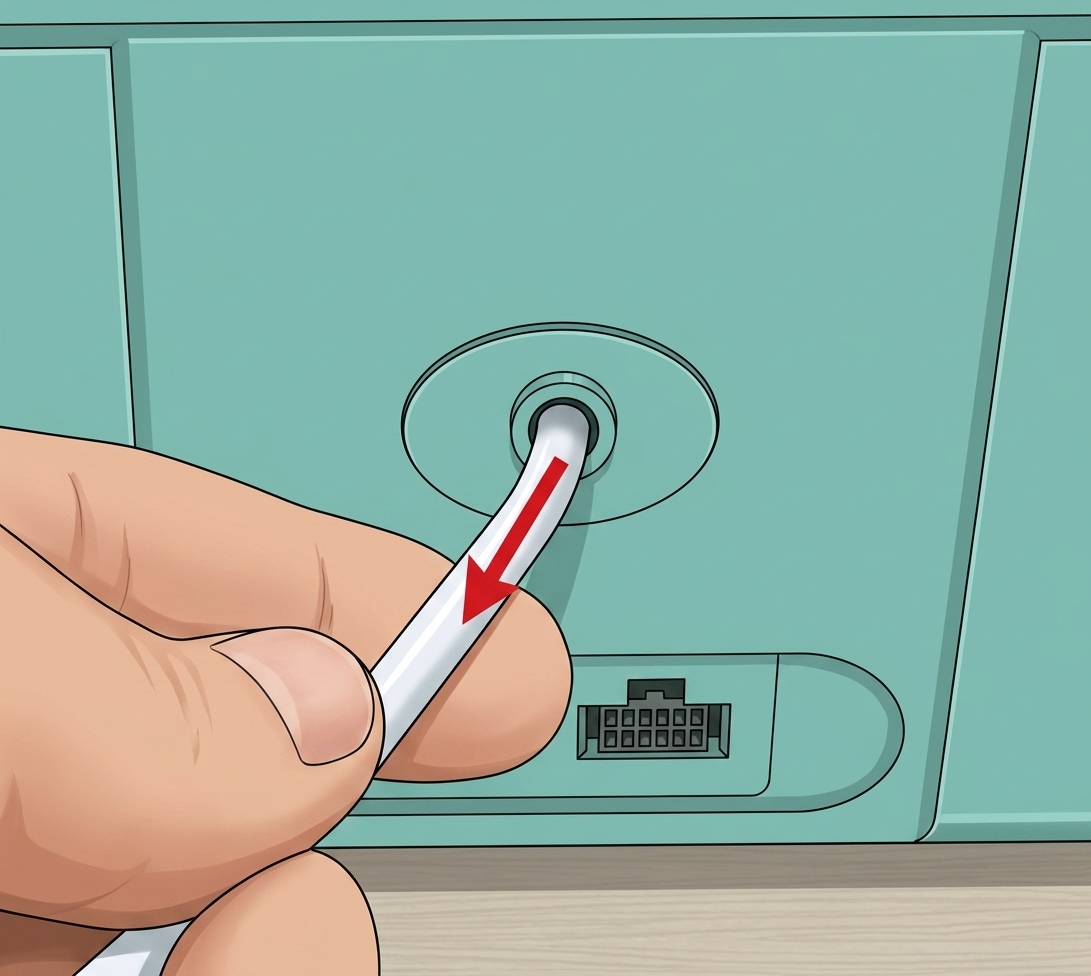

Шаг 1 — Отсоедините ПТФЭ-трубку
Откройте крышку AMS, нажмите кнопку на хабе филамента и вытяните ПТФЭ-трубку.
 |
 |

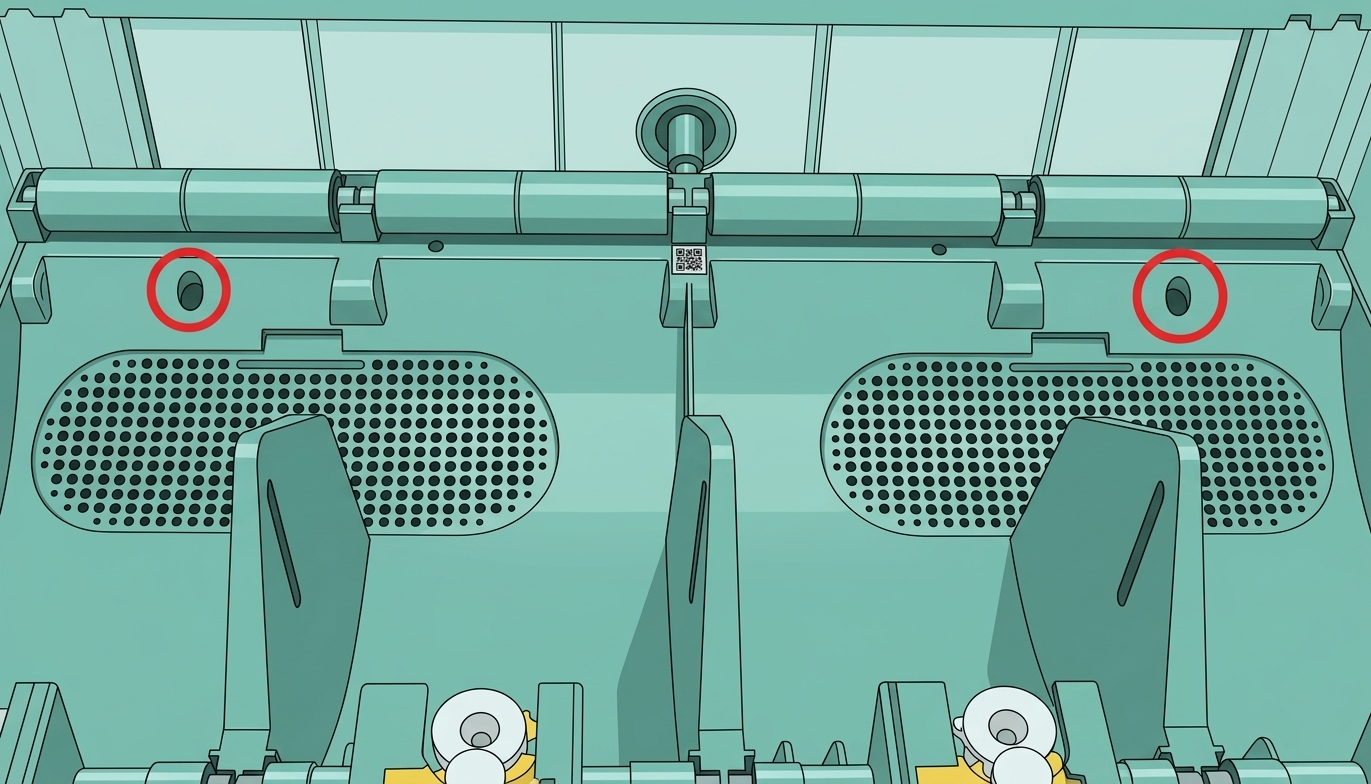

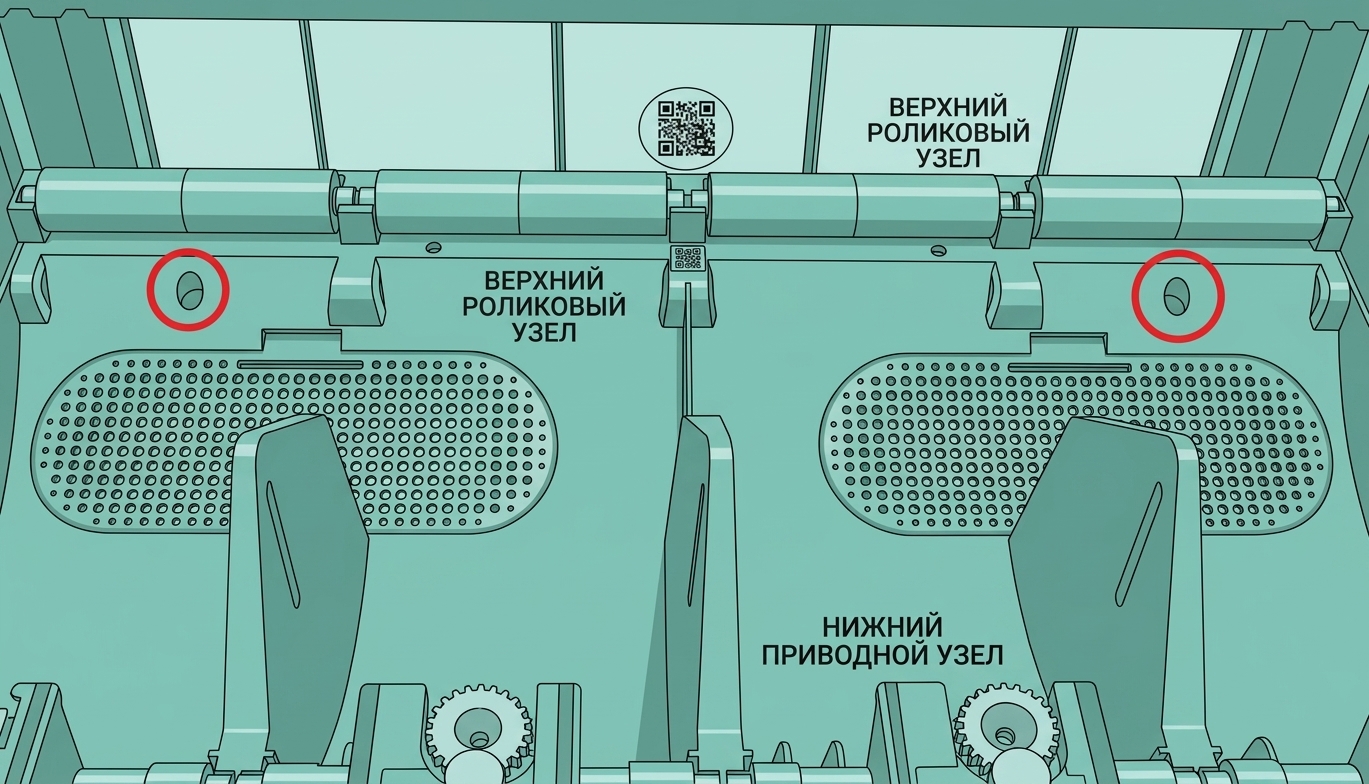

Шаг 2 — (Разборка) Открутите 2 винта

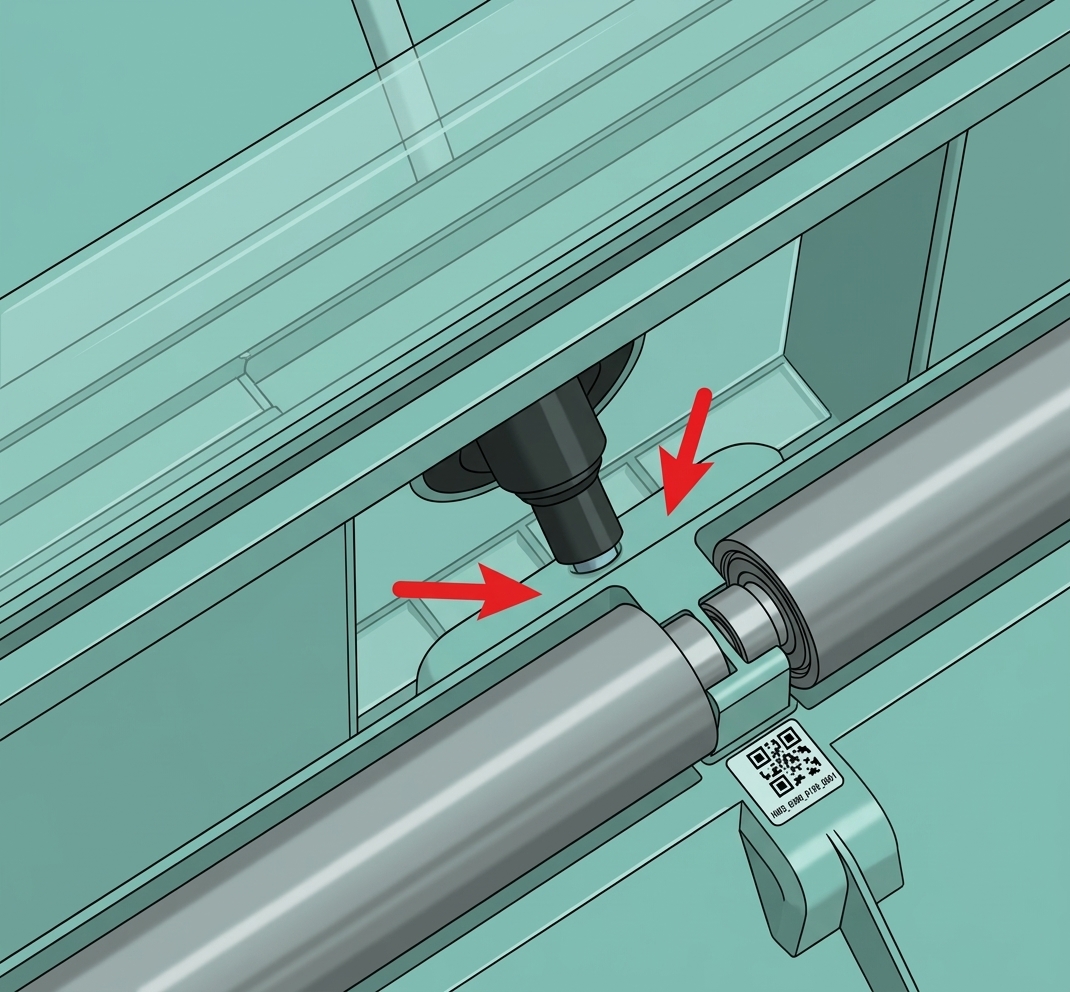

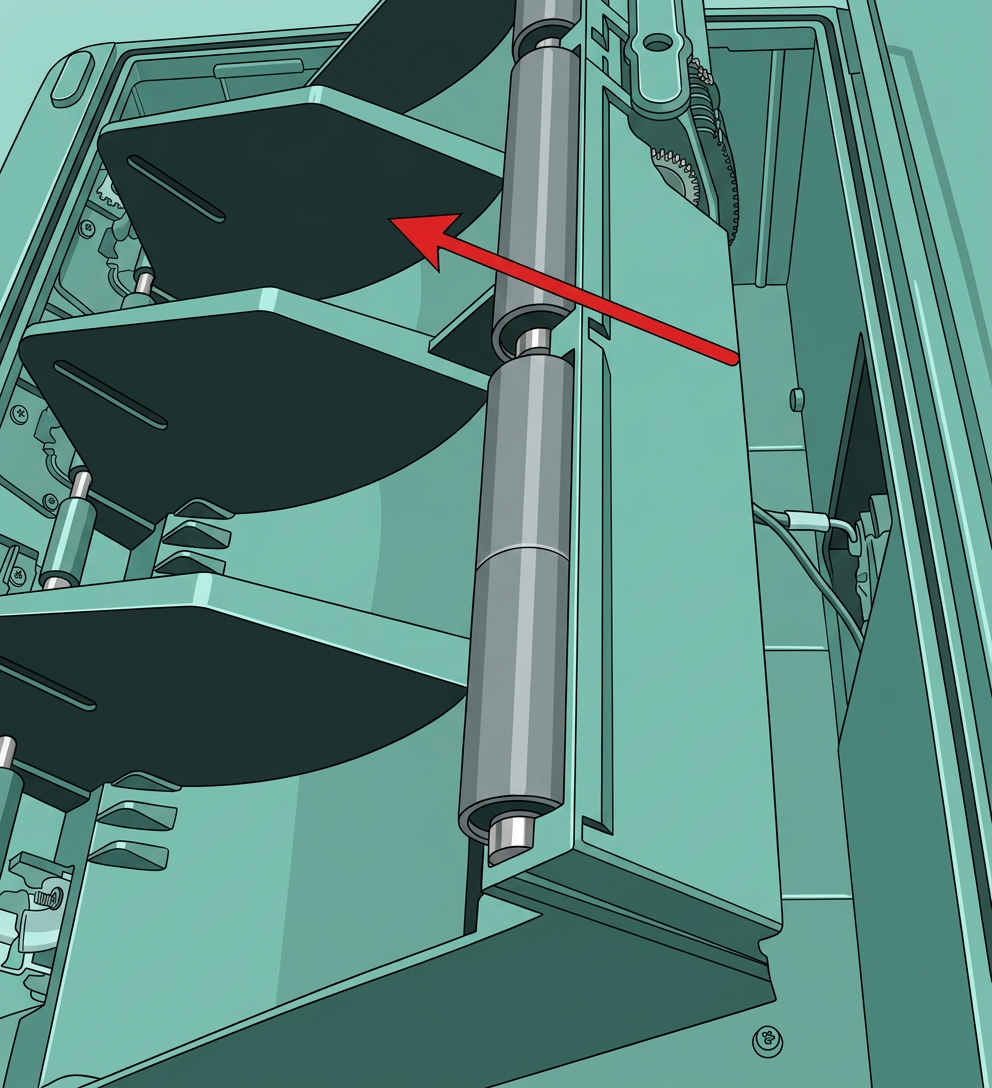

Открутите 2 винта, затем переверните среднюю раму вверх. Вы можете нажать кнопку на хабе филамента, чтобы избежать застревания.
 |
 |

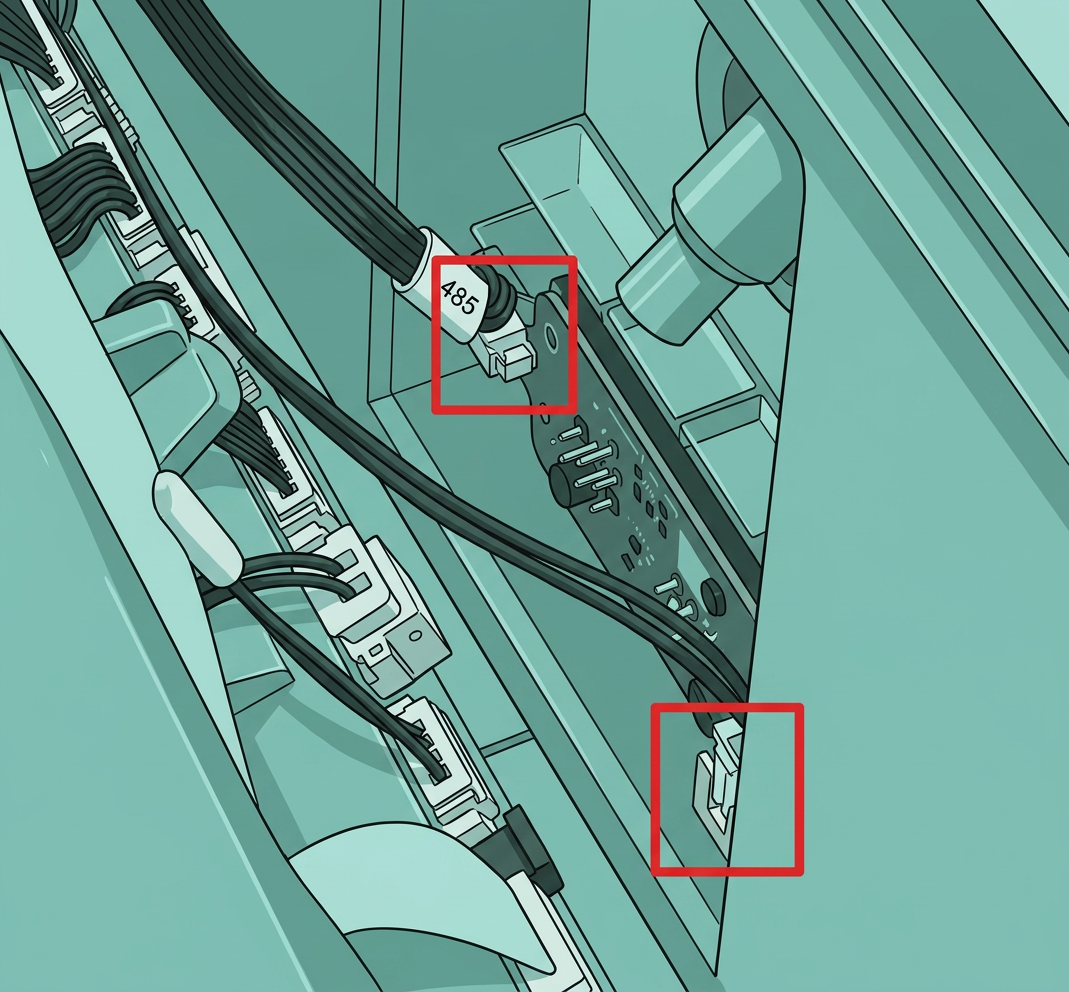

Шаг 3 — Отсоедините 2 кабеля
Отсоедините кабель шины Bambu и кабель питания, затем снимите модуль средней рамы.

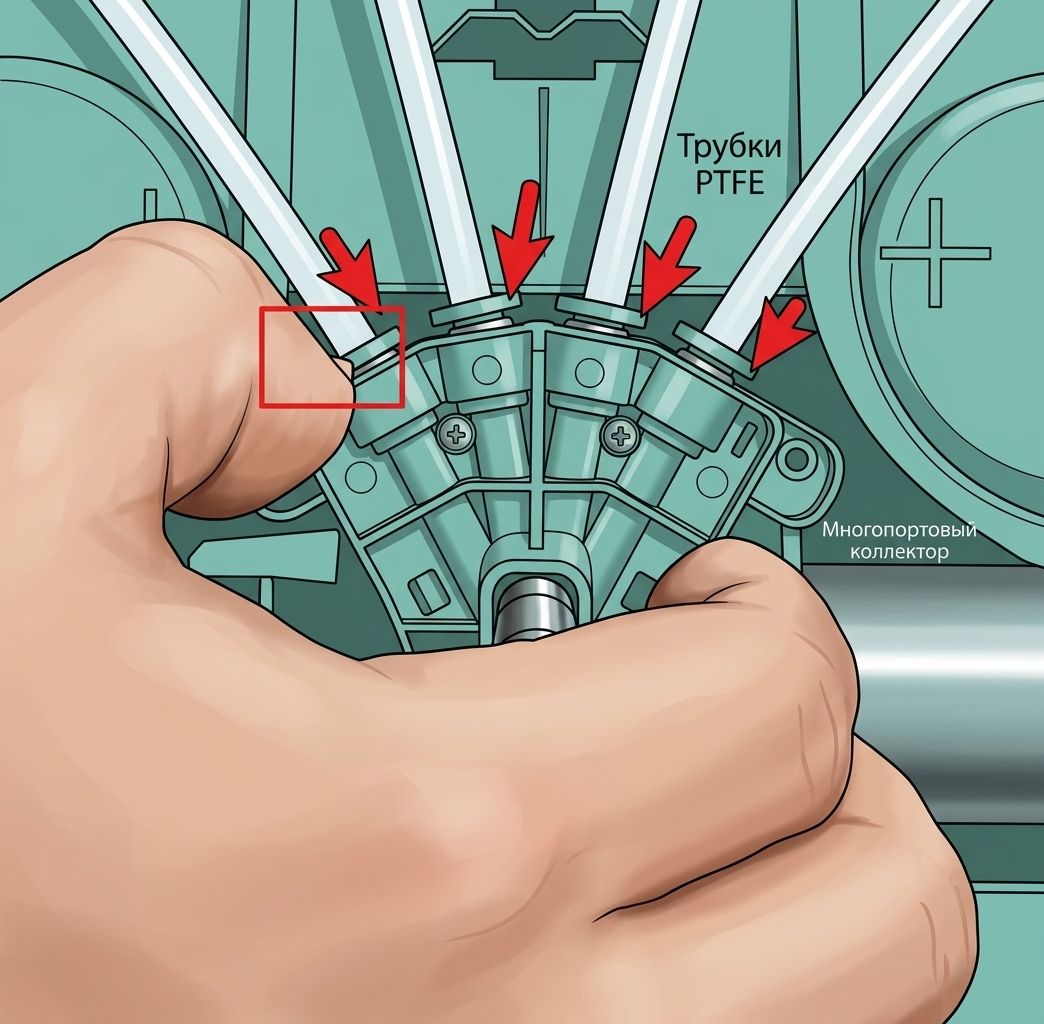

ptfe-tubes">Шаг 4 — Отсоедините 4 ПТФЭ-трубки
Нажмите на пластиковые соединители, чтобы отсоединить 4 ПТФЭ-трубки.
 |
 |

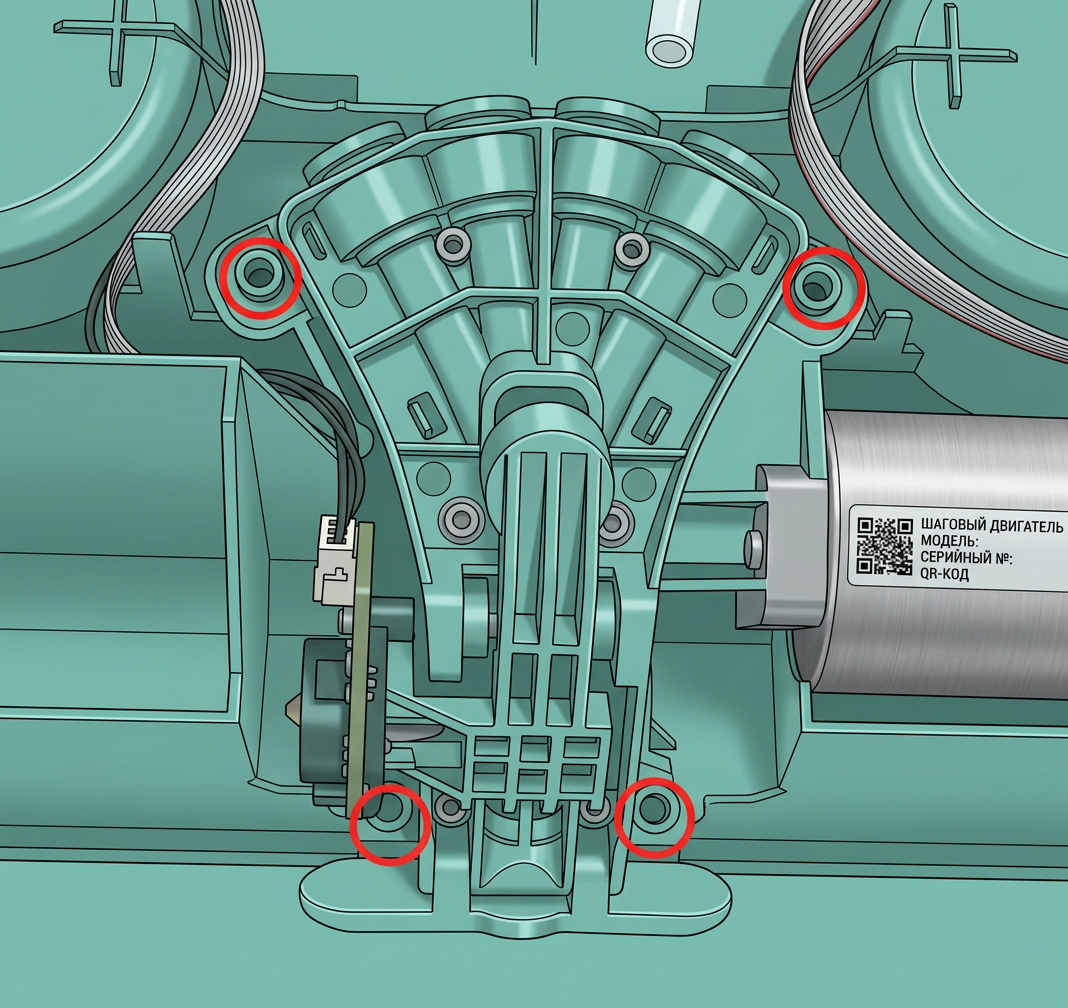

Шаг 5 — Разблокируйте хаб филамента
Открутите 4 винта и переверните узел хаба филамента.
Шаг 6 - Снять узел приводной шестерни
Открутите 4 винта, затем снимите защитную крышку и сборку активного экструзионного колеса AMS.
 |
 |
ams-active-extrusion-wheel-assembly">Шаг 7 - (Сборка) Установить новый узел активного экструзионного колеса AMS
Установите новый узел активного экструзионного колеса AMS и защитную крышку на хаб нити и закрепите крышку 4 винтами.
 |
|
Шаг 8 - Установить хаб нити
Установите модуль хаба нити на среднюю раму и закрепите 4 винтами.
Шаг 9 - Подсоединить 4 трубки PTFE
Уложите кабели и подсоедините 4 трубки PTFE.
Шаг 10 - Подключить 2 кабеля

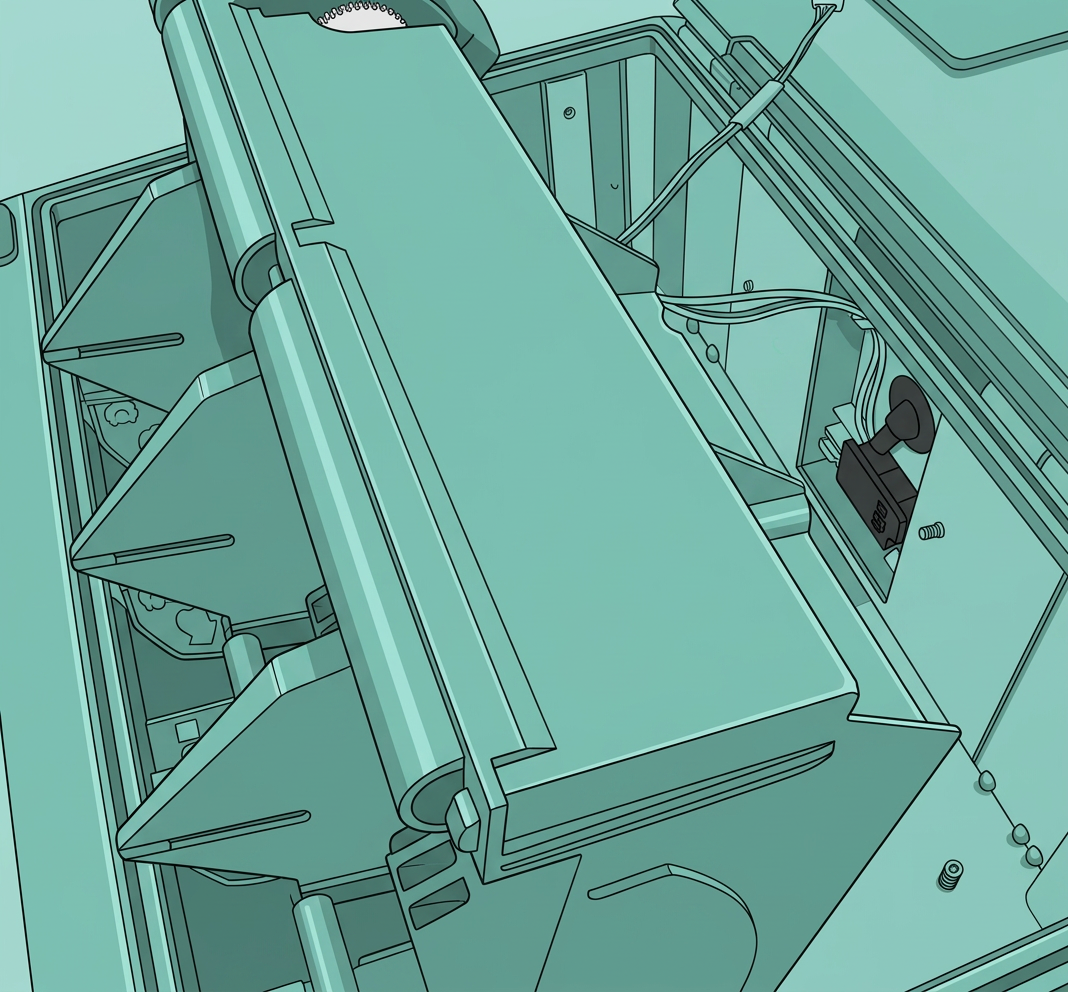

Поместите среднюю раму в корпус AMS, подключите кабель шины Bambu и кабель питания.
 |
 |
Шаг 11 - Установить среднюю раму и закрепить 2 винтами
Установите среднюю раму на место и закрепите 2 винтами.
Шаг 12 - Подсоединить трубку PTFE

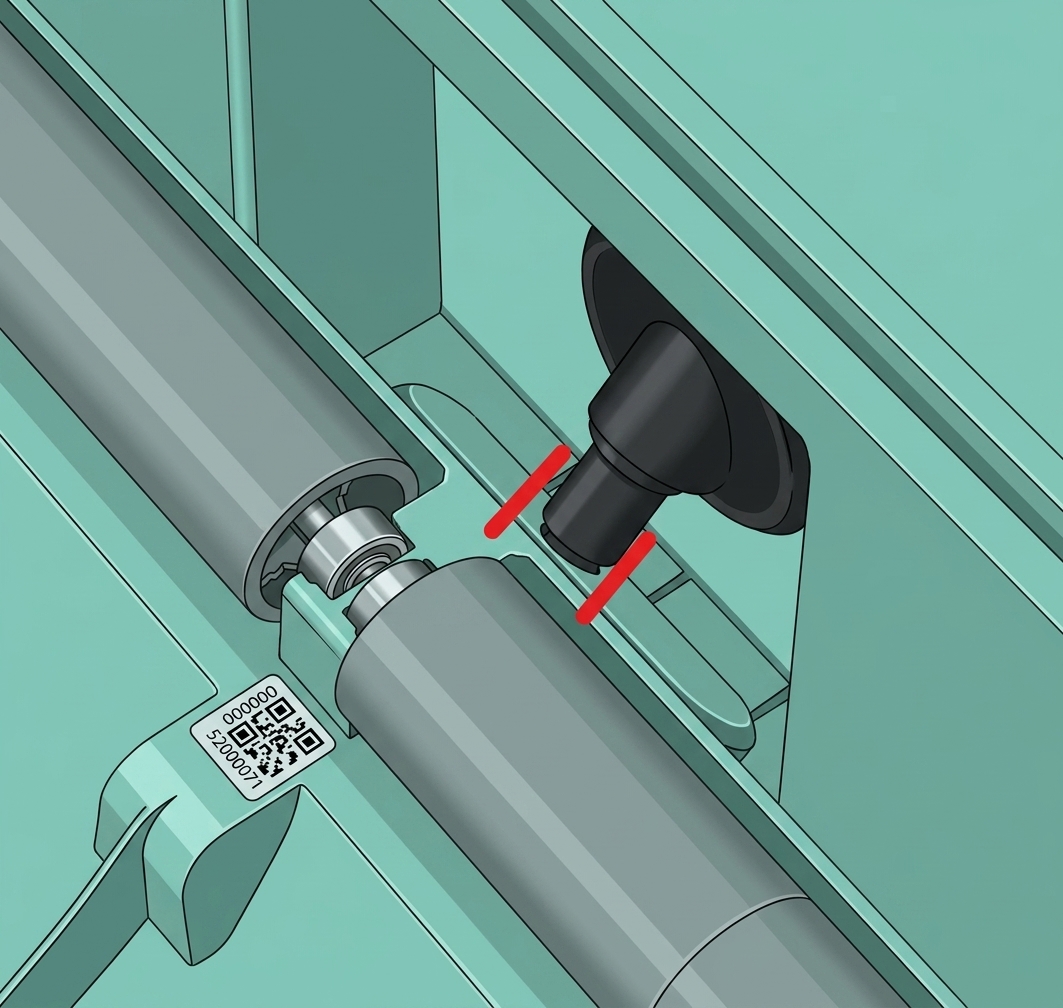

Проверьте кронштейн трубки, вставьте трубку PTFE и попробуйте потянуть её, чтобы убедиться в надёжном соединении.
 |
.png) |
Как проверить успешное завершение

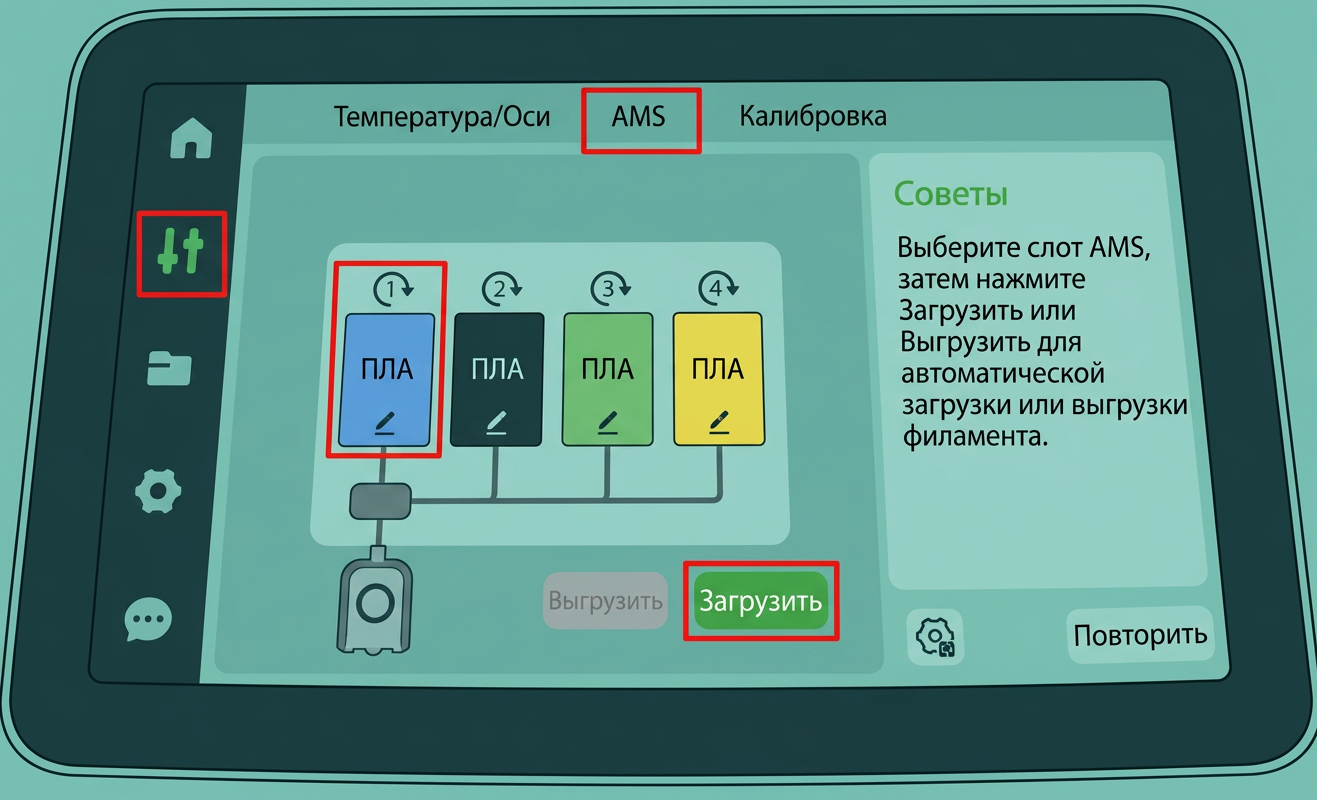

Подключите AMS к принтеру и включите питание. Загрузите филаменты в AMS и нажмите "Загрузить" на экране, чтобы начать загрузку филамента.
Если процесс загрузки работает нормально, замена завершена успешно.
В противном случае проверьте соединения кабелей и трубок филамента. Если ошибок не обнаружено и проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дальнейшей помощью.
