HMS_0300-9300-0001-0006

Описание проблемы

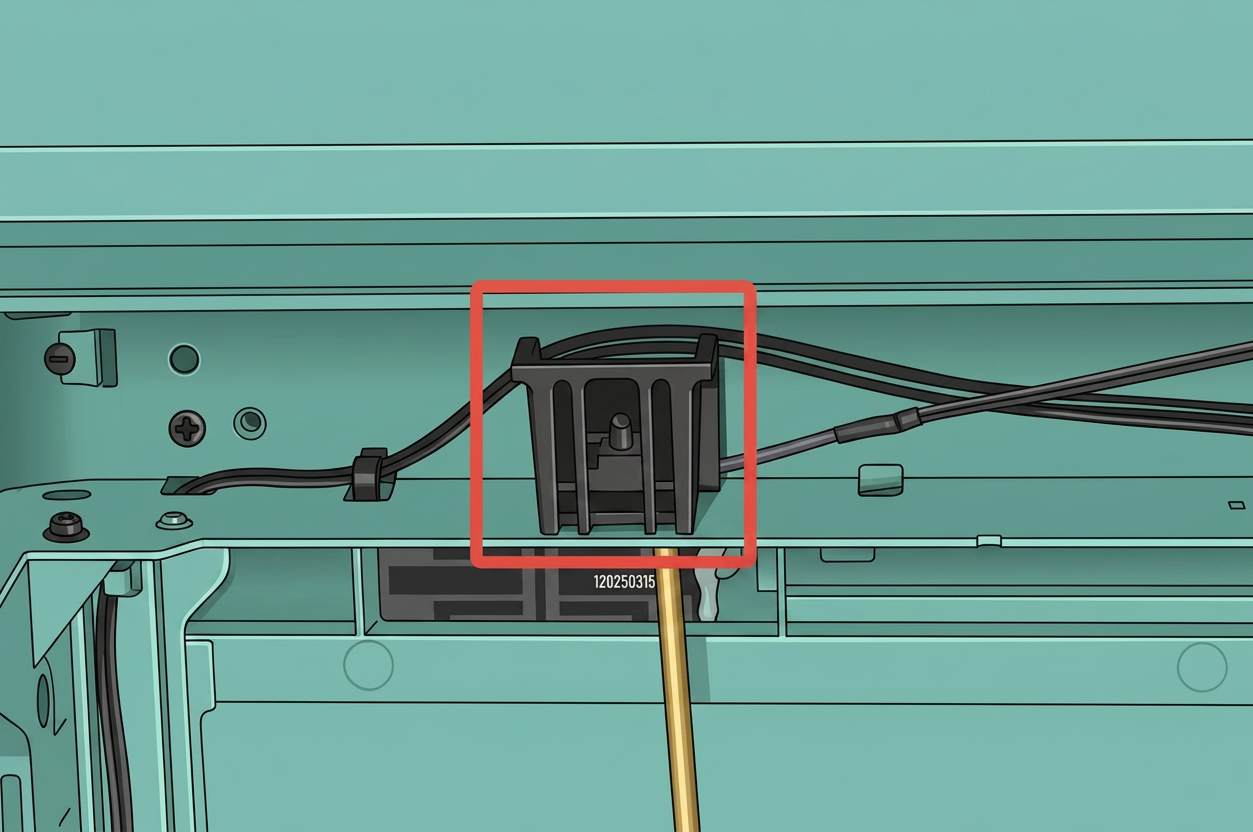

Датчик температуры камеры в основном обеспечивает передачу информации о температуре внутри камеры принтера и расположен в верхней части передней двери внутри принтера.

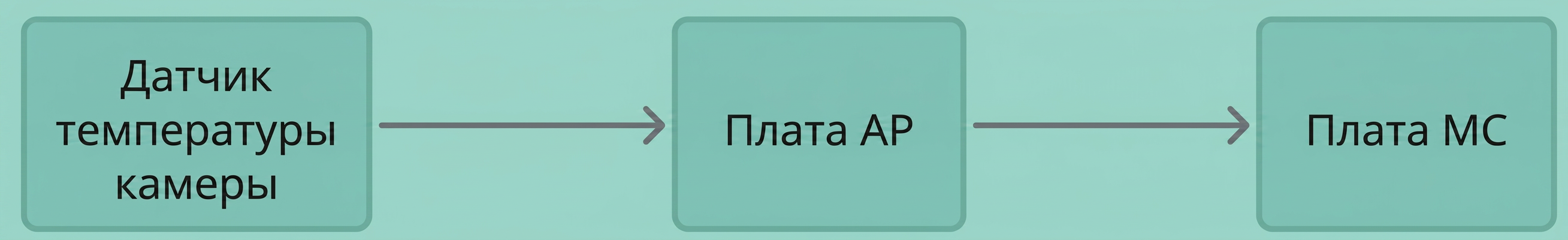

Датчик температуры камеры подключен к MC-плате через AP-плату. Это сообщение об ошибке указывает на возможный обрыв цепи датчика температуры камеры или на его пути передачи сигнала.

Возможные причины

1. Поврежденное или ослабленное соединение между датчиком температуры камеры и AP-платой

2. Неисправный датчик температуры камеры

3. Поврежденное или ослабленное соединение между AP-платой и MC-платой

Необходимые инструменты

• Шестигранный ключ H2.0
• Мультиметр (если есть)

Предупреждение о безопасности

Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по поводу следования этому руководству, откройте новый тикет на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.

Устранение неполадок

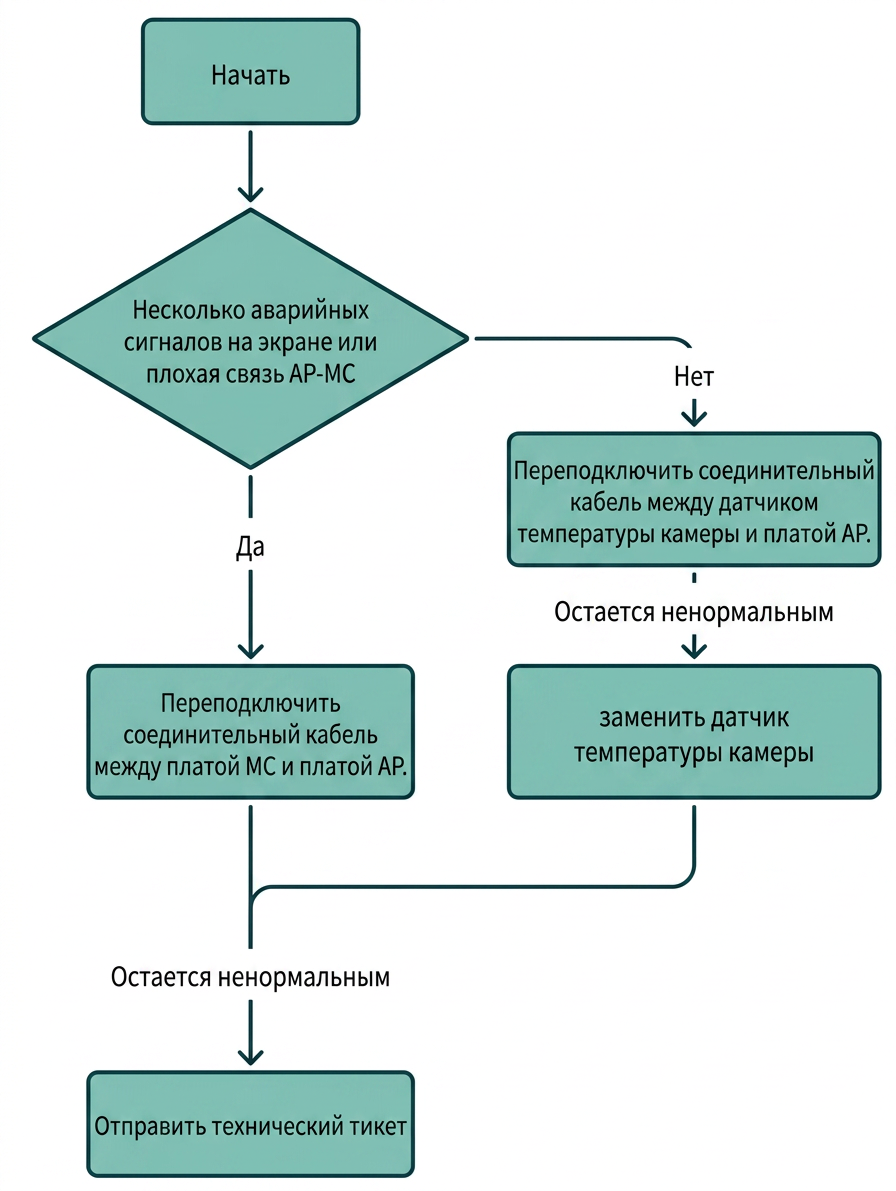

Процесс устранения неполадок

Шаг 1 - Проверка наличия нескольких сигналов тревоги на экране

1. Если нет, перейдите к Шагу 2 для устранения неполадок соединения датчика температуры камеры и AP-платы.

2. Если да, перейдите к Шагу 3 для устранения неполадок соединения связи между AP-платой и MC-платой.

Шаг 2 - Устранение неполадок соединения датчика температуры камеры и AP-платы

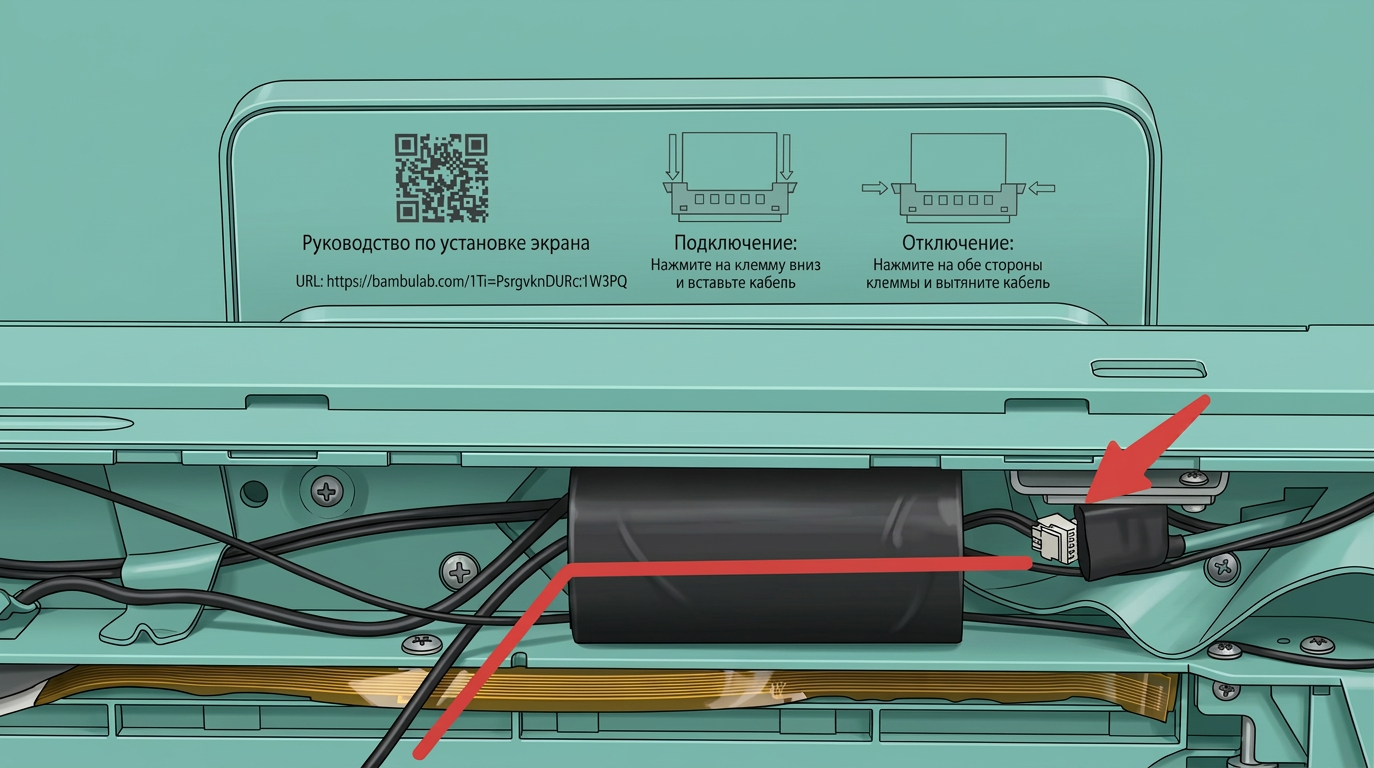

1. Пожалуйста, следуйте инструкции по замене P2S AP-платы, чтобы снять крышку AP-платы и переподключить разъем кабеля датчика температуры камеры AP-платы, как показано ниже.

2. Пожалуйста, проверьте, не поврежден ли кабель датчика температуры камеры в месте прохода через переднюю балку машины.

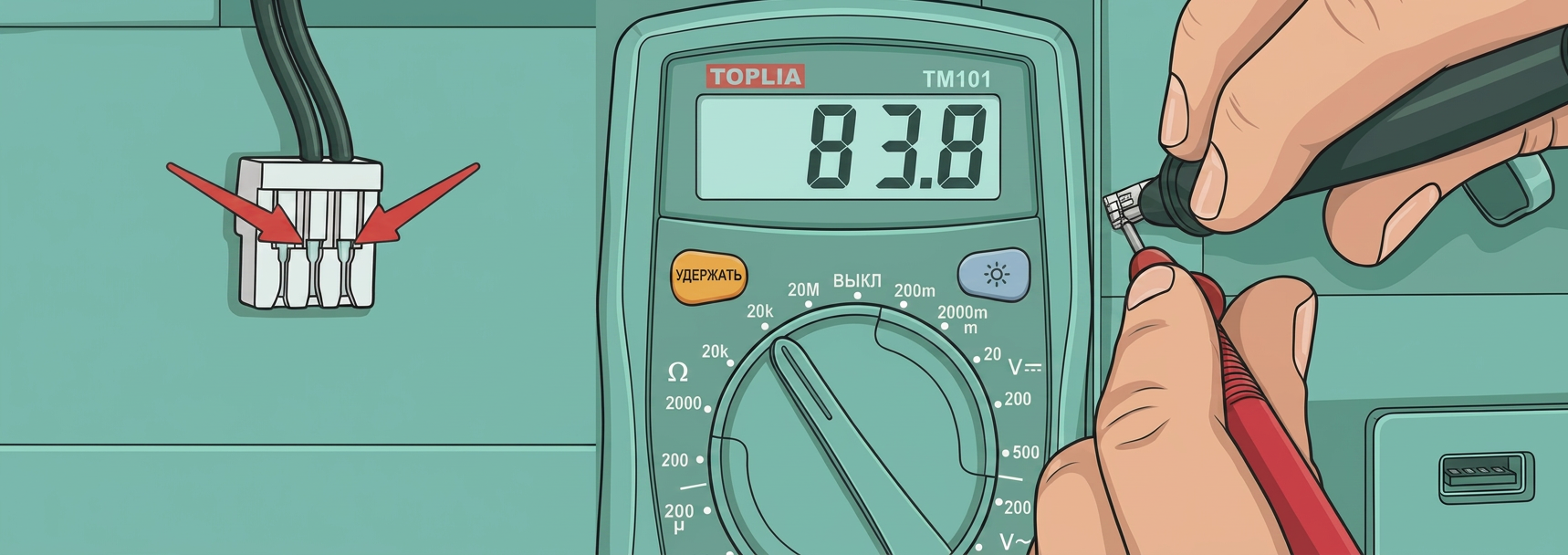

3. Если доступен мультиметр, измерьте сопротивление датчика температуры камеры, чтобы определить, неисправен ли датчик.

При комнатной температуре термистор (NTC) должен иметь сопротивление 100 кОм. Сопротивление NTC сильно зависит от температуры: показание сопротивления уменьшается при повышении температуры. Если показание выходит за пределы нормального диапазона, датчик неисправен и его необходимо заменить.

Пожалуйста, обратитесь к руководству «Замена датчика температуры камеры для P2S» для инструкций по замене.

Примечание: Контакты этого резистора относительно небольшие, что может потребовать использования более тонких щупов.

4. Если мультиметр недоступен и проблема сохраняется, обратитесь к руководству «Замена датчика температуры камеры для P2S», чтобы заменить датчик температуры камеры.

Шаг 3 — Поиск неисправности подключения платы AP к плате MC

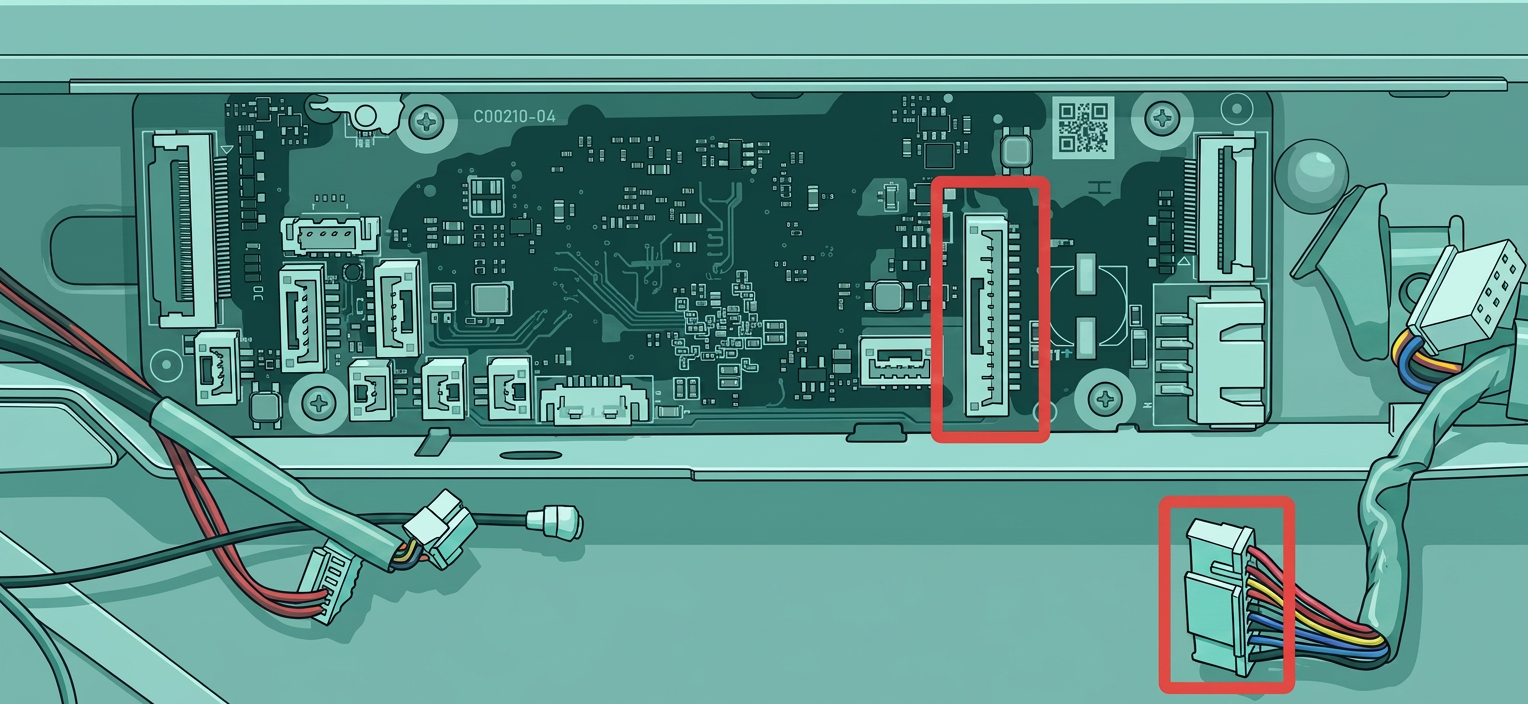

1. Пожалуйста, обратитесь к руководству «Замена платы AP P2S», чтобы снять крышку платы AP и переподключить разъем кабеля MC-AP на плате AP.

2. Пожалуйста, обратитесь к руководству «Замена задней панели для P2S», чтобы снять заднюю панель P2S и переподключить разъем кабеля MC-AP на плате MC.

3. Пожалуйста, обратитесь к руководству «Замена кабеля MC-AP P2S», чтобы проверить, поврежден ли кабель MC-AP.

4. Если проблема сохраняется, плата MC может быть неисправна. Пожалуйста, отправьте заявку в службу технической поддержки, включив логи принтера.

Эквивалентные коды

Следующие коды HMS представляют один и тот же тип неисправности.
