Описание проблемы
Плата AC подает переменное напряжение на нагревательный стол для нагрева. Если модуль платы AC выходит из строя, нагревательный стол может нагреваться аномально. Возможные причины этой проблемы включают:
- Поврежденная плата AC
- Неисправный нагревательный стол
Предупреждение о безопасности
ВАЖНО!
Всегдавыключайте и отключайте питаниена принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъемы или печатные платы. Кроме того,сопло может быть очень горячимпоэтому никогда не касайтесь его открытыми участками кожи.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Необходимые инструменты и материалы
- Шестигранные ключи H1.5 и H2.0
Шаги устранения неполадок
Шаг 1: Проверка автоматического повышения температуры
После выключения принтера и ожидания примерно5 минутчтобы нагревательный стол остыл до комнатной температуры, перезапустите принтер. Затем поднесите руку к нагретому столу (не касаясь его напрямую) и проверьте наличие изменений температуры.
Если нагревательный стол начинает нагреваться автоматически и дисплей принтера подтверждает повышение температуры, проблема может быть вызвана неисправной платой AC. Пожалуйста, обратитесь кЗамене платы AC/MC P2Swiki для заменыплаты AC. Если автоматический нагрев не происходит, перейдите к следующему шагу.
Шаг 2: Проверка внешнего вида платы AC
После отключения питания обратитесь кЗамене задней панели P2Sчтобы снять заднюю панель принтера.
Используйте шестигранный ключ 1,5 мм, чтобы последовательно открутить пять (BT2×5) крепежных винтов с защитного кожуха блока питания, затем снимите кожух.
Осмотрите плату AC на наличие любых аномалий, таких как следы подгорания, вздутия, необычные запахи или другие отклонения. Если вы обнаружите какие-либо аномалии, обратитесь кЗамене платы AC/MC P2Sдля её замены.
Если на плате AC не обнаружено аномалий, перейдите к следующему шагу.
Шаг 3: Измерение сопротивления нагревательного стола

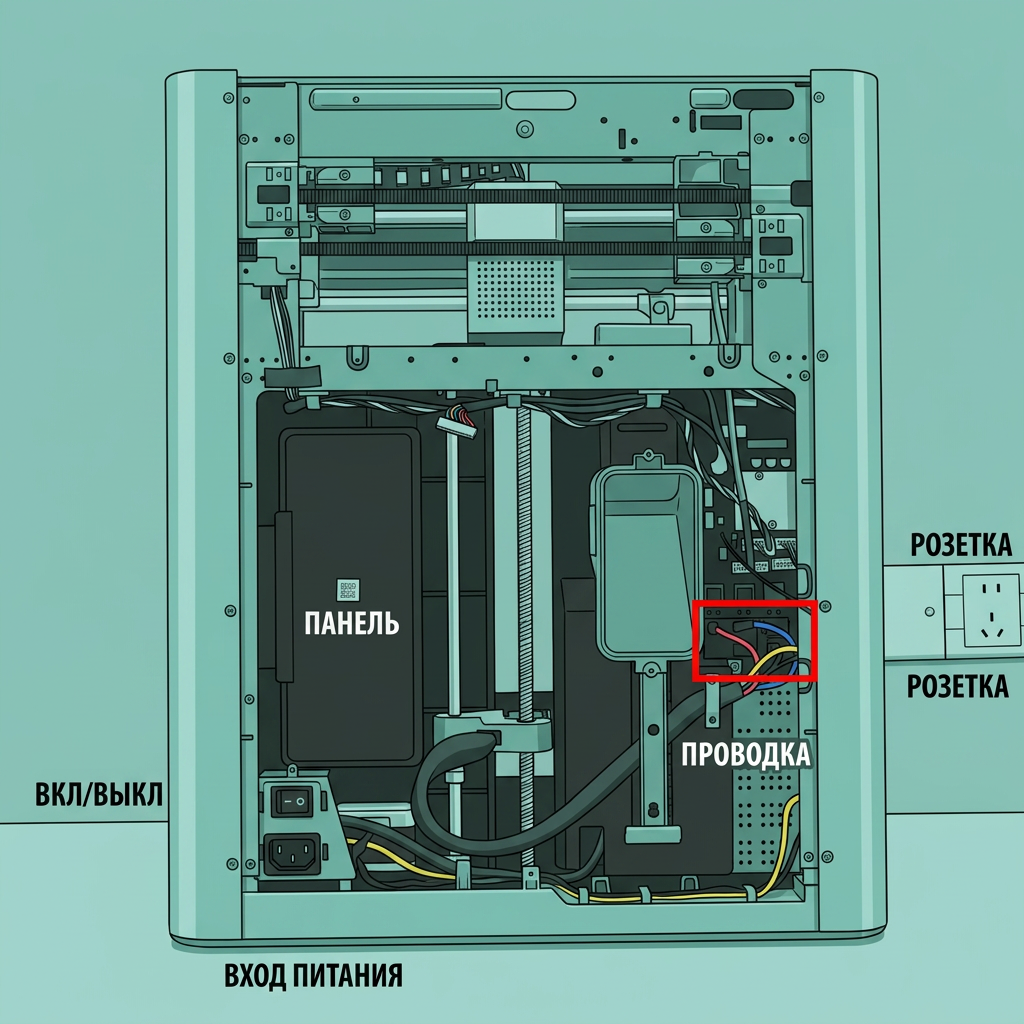

Область, отмеченная на иллюстрации, указывает на кабели нагревательного стола (красный, синий, серый).
Кабели, отмеченные на рисунке, — это кабели нагревательного стола (красный, синий и серый).
Отключите кабели нагревательного стола и используйте мультиметр для измерения следующего:
- Сопротивление междукрасным и серым кабелями.
- Сопротивление междусиним и серым кабелями.
 |
|
В нормальных условиях сопротивление нагревательного стола должно находиться в диапазоне45 – 50 Ω (для принтера 220В) и 14 – 18 Ω (для принтера 110В)
.
- Если измеренное сопротивление аномально, это указывает на неисправность нагревательного стола. Пожалуйста, обратитесь кЗамене нагревательного стола P2Sдля замены нагревательного стола.
- Если измеренное сопротивление в норме, обратитесь кЗамене платы AC/MC P2Sи заменитеплату AC.
Для инструкций по использованию мультиметра обратитесь кКак использовать мультиметр для проверки исправности цепи.
