Горячий стол
Горячий стол принтера — это платформа, установленная внутри камеры принтера. Она перемещается вверх и вниз по оси Z и нагревается до заданной температуры. Установка соответствующей температуры горячего стола может эффективно улучшить адгезию между моделью и печатной платформой, а также помочь предотвратить деформацию.
Когда использовать это руководство
- Горячий стол повреждён.
- Техническая поддержка Bambu Lab пришла к выводу, что горячий стол требует замены.
Необходимые инструменты и материалы

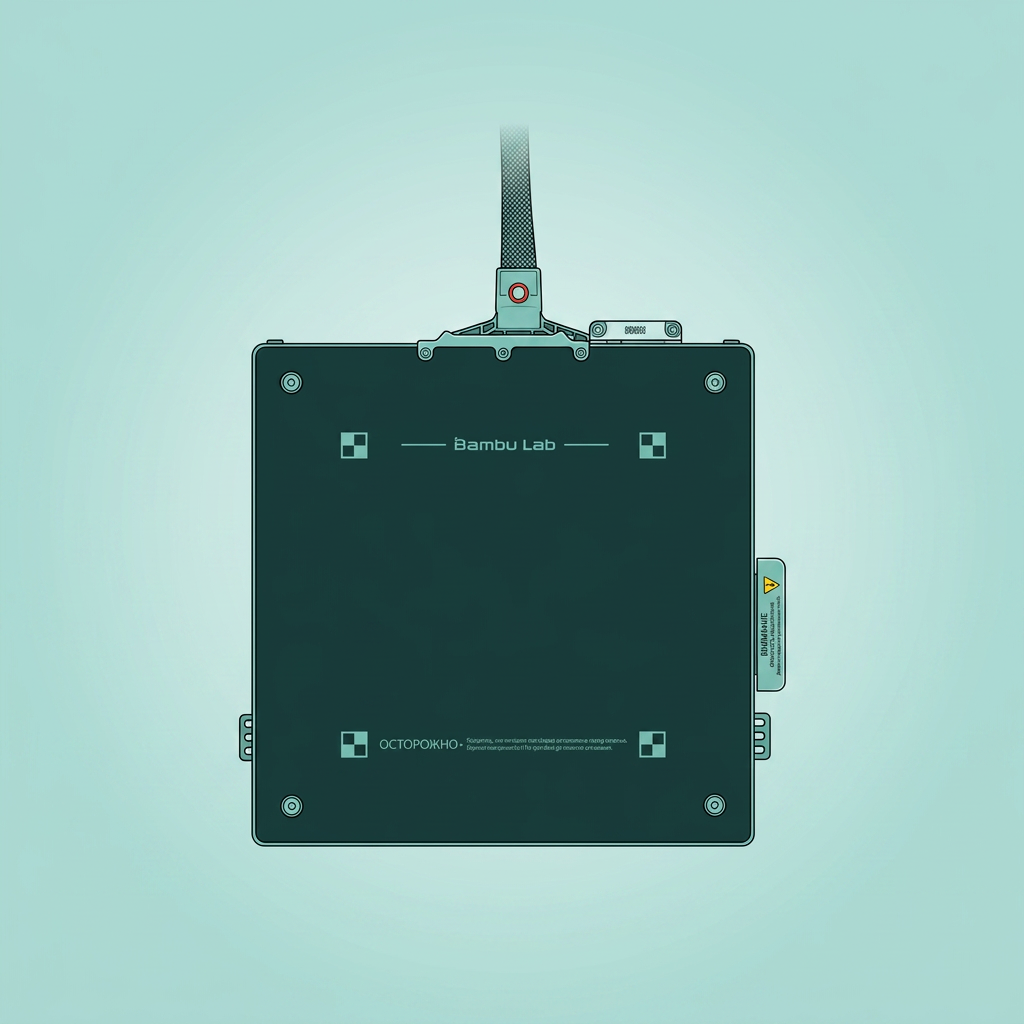

- Горячий стол * 1
- Винт BT3x8 * 7 - для крепления горячего стола
- Винт STW3.5x6 * 1 - для крепления заземляющего провода
- Винты BT2x5 * 4 - для крепления зажима кабеля
Предупреждение о безопасности
ВАЖНО!
Всегдавыключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьчтобы не зажать, не повредить и не оказывать давление налюбые открытые провода, разъёмы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Снятие горячего стола
Шаг 1: Снятие задней панели
Вы можете обратиться к этой статье в вики для снятия задней панели:Замена задней панели.
Шаг 2: Снятие левой боковой панели
Вы можете обратиться к этой статье в вики для снятия левой боковой панели:Замена левой боковой панели.
purge-chute">Шаг 3: Снятие желоба для очистки
Используйте шестигранный ключ H1.5, чтобы открутить четыре винта, крепящих желоб для очистки, затем снимите его с принтера.
ac-boards_excess_purge_026.png" width="600"/>
Шаг 4: Снятие горячего стола

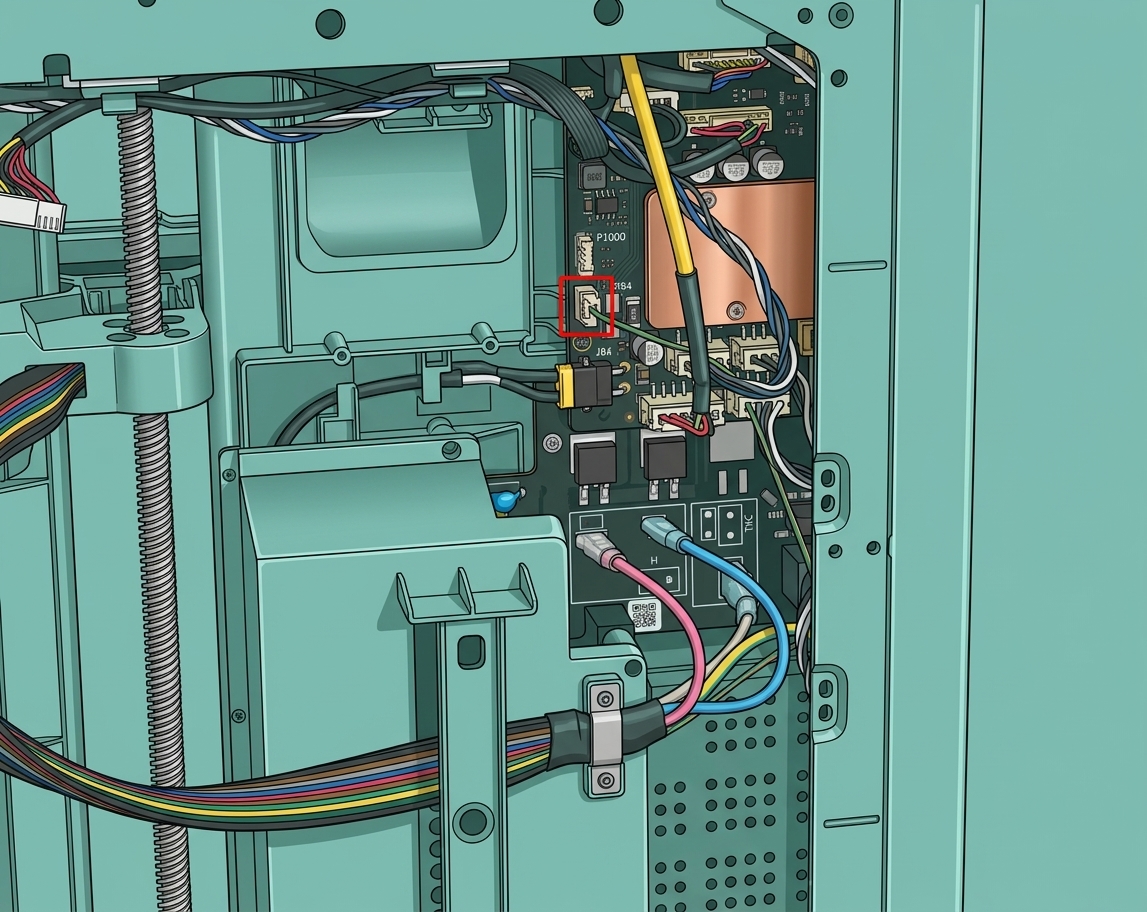

- Сначала отсоедините кабель температуры горячего стола от платы MC. Затем отсоедините три силовых кабеля горячего стола от платы AC. При отсоединении силовых кабелей горячего стола нажмите защёлку на разъёме, чтобы разблокировать её, а затем отсоедините кабели.
 |
 |

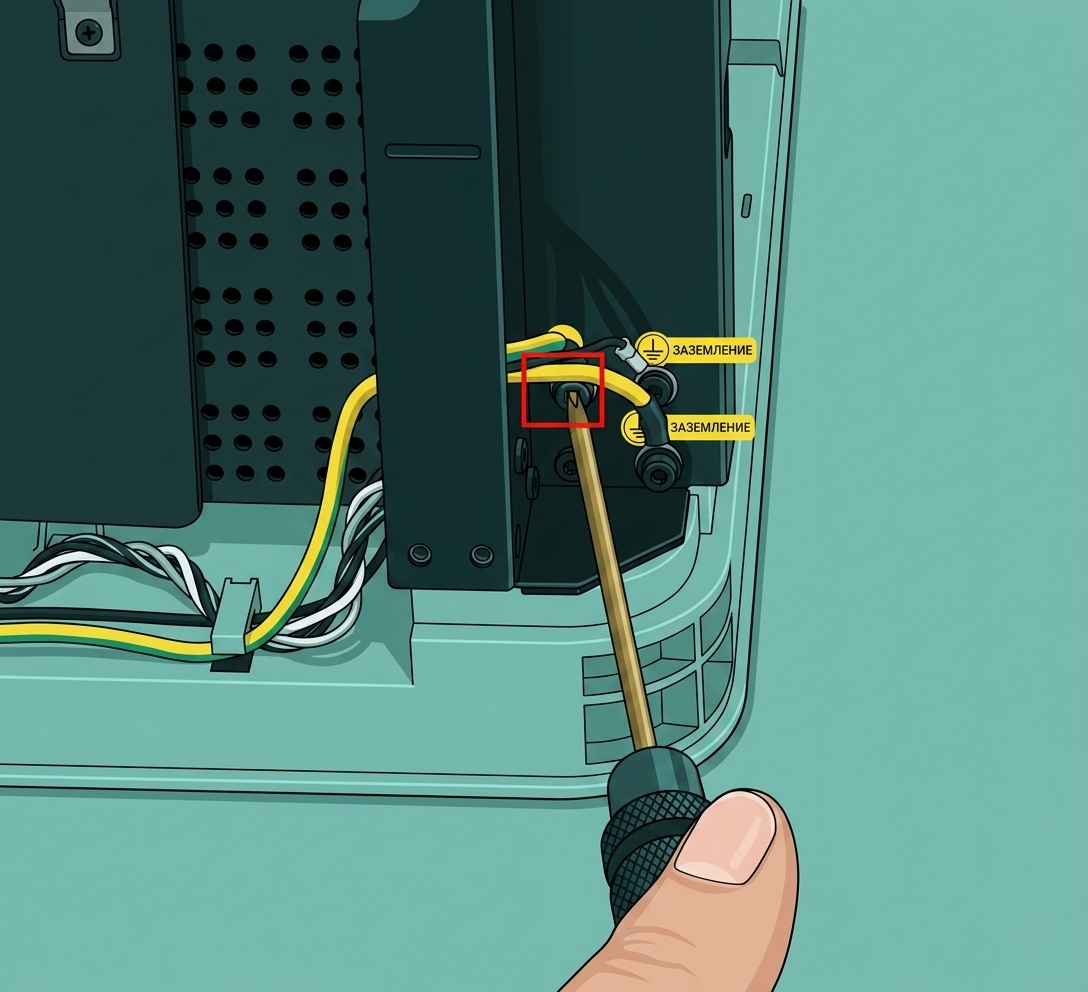

- Используйте шестигранный ключ H2.0, чтобы открутить винт крепления заземляющего провода (STW3.5×6), затем отсоедините заземляющий провод от рамы и зажима кабеля.
 |
 |

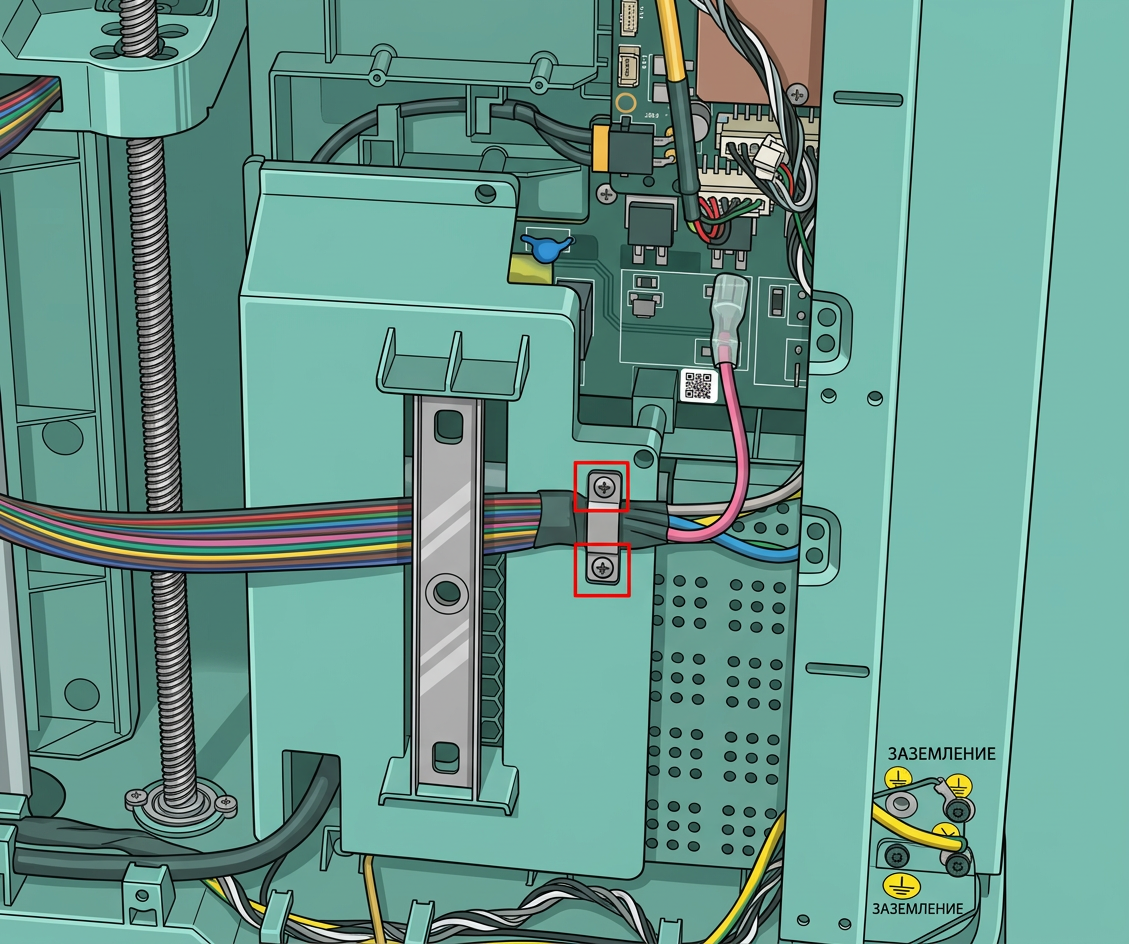

- Используйте шестигранный ключ H1.5, чтобы открутить два винта зажима кабеля (BT2×5) на крышке питания, и снимите зажим кабеля. Затем пропустите кабель горячего стола через кабельный ввод на крышке защиты блока питания.
 |
 |

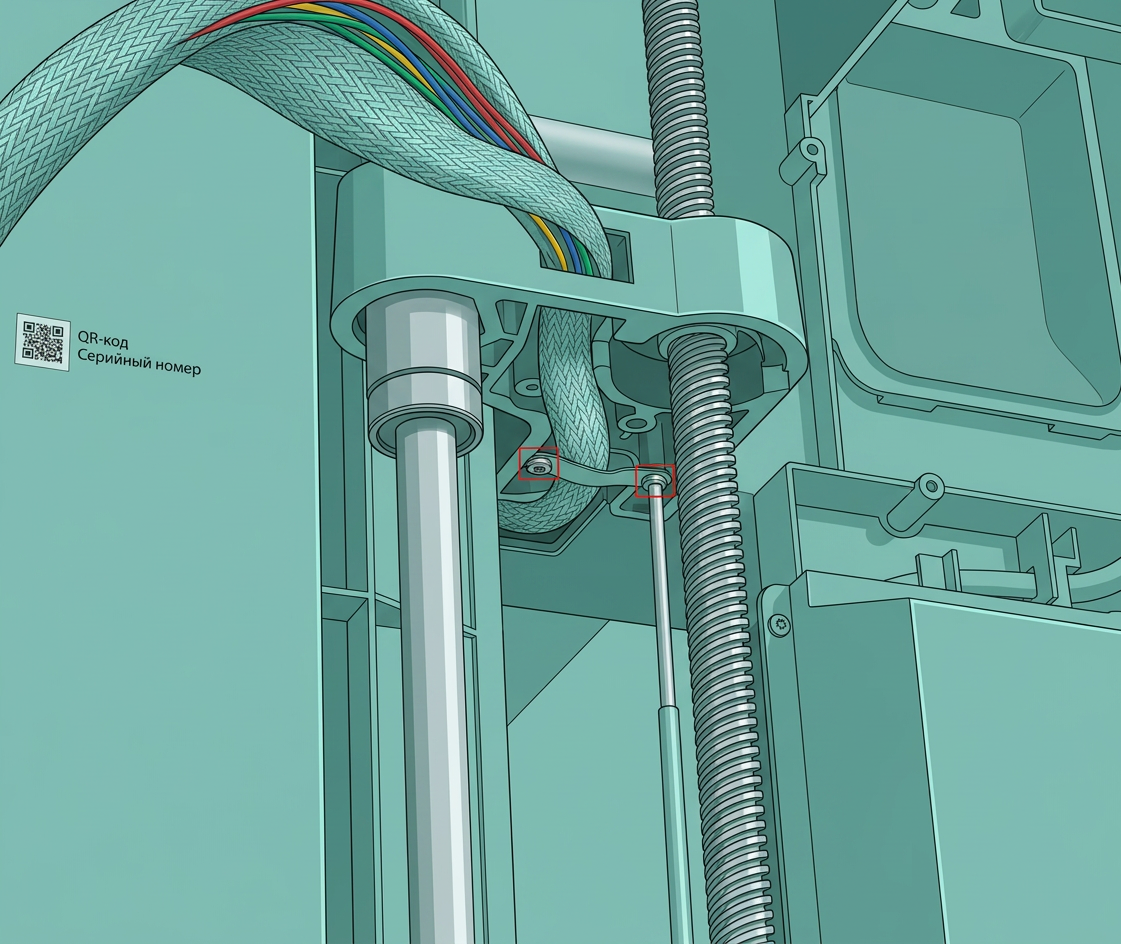

- Используйте шестигранный ключ H1.5, чтобы открутить два винта крепления зажима кабеля (BT2x5) на нижней части Z-слайдера, и снимите зажим кабеля.

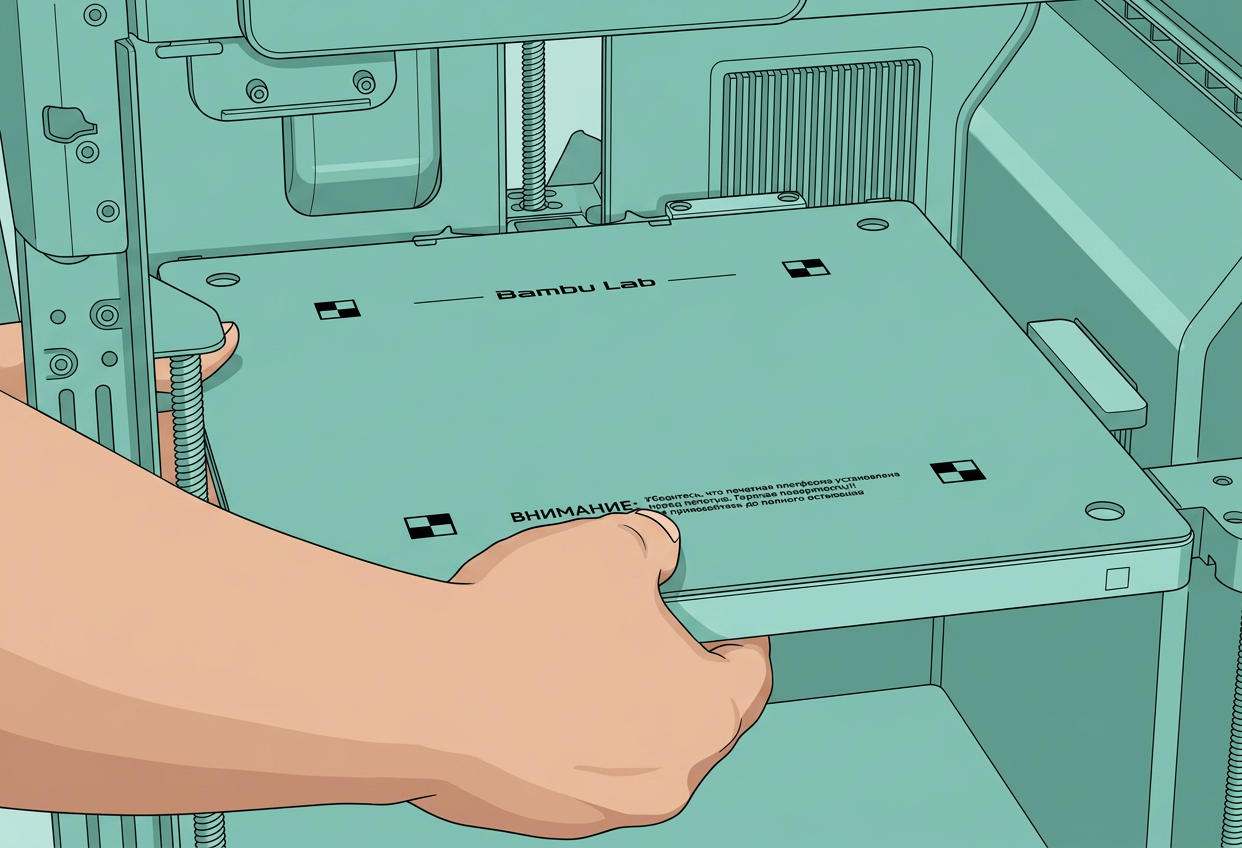

- Используйте шестигранный ключ H2.0, чтобы открутить семь винтов крепления горячего стола (BT3×5). Поднимите горячий стол и положите его на бок, затем отсоедините кабель горячего стола от Z-слайдера. Наконец, снимите горячий стол.
 |
 |
Установка горячего стола
Шаг 1: Установка горячего стола
- Вставьте новый горячий стол в принтер сбоку и пропустите кабели через Z-слайдер. Для этого сначала пропустите три силовых кабеля горячего стола через Z-слайдер и вытяните их. Затем также пропустите заземляющий и температурный кабели через Z-слайдер.
 |
 |
- Поместите горячий стол на Z-слайдеры. Сначала используйте шестигранный ключ H2.0, чтобы затянуть четыре винта сзади горячего стола (номер 1–3). Затем вставьте четыре винта спереди (номер 4–7), но пока не затягивайте их полностью, чтобы позже можно было отрегулировать положение горячего стола.
|
|

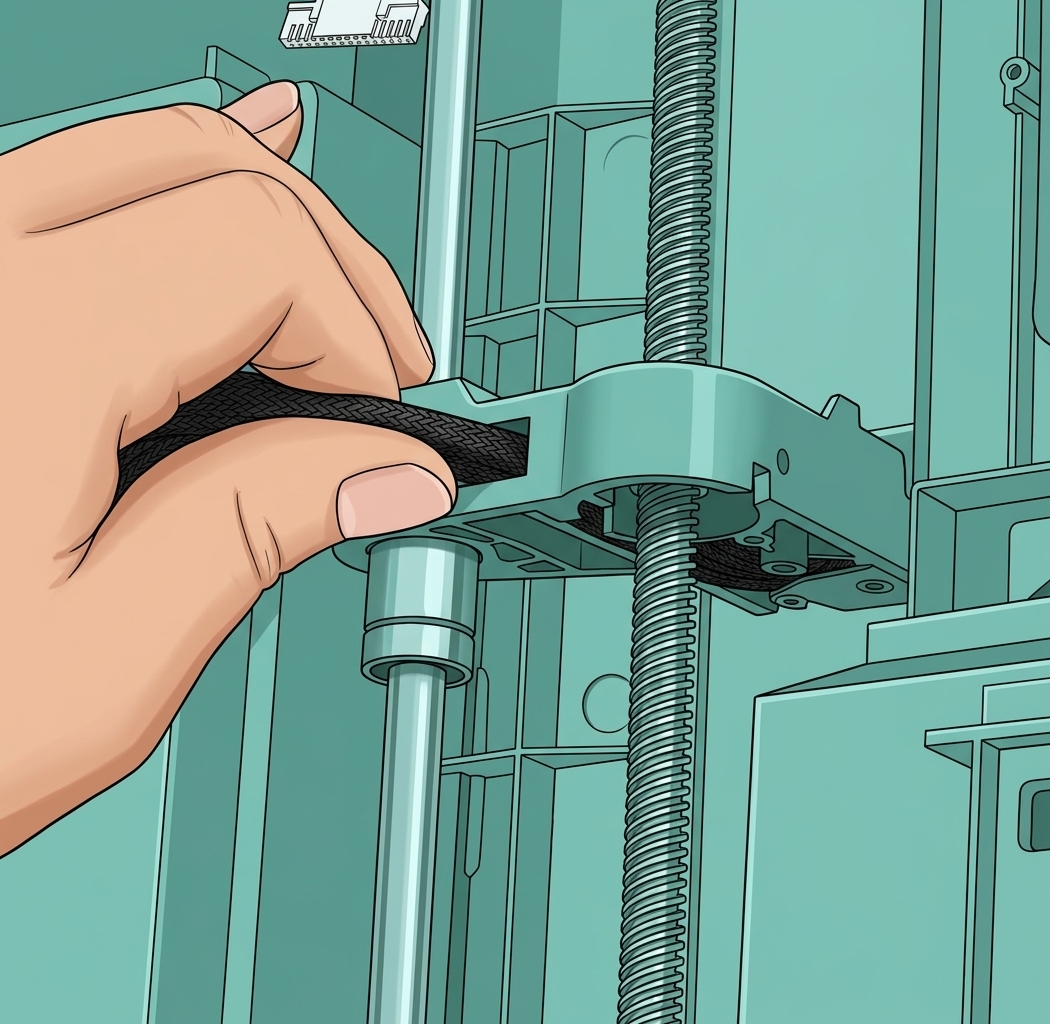

- Разместите кабели внизу Z-слайдера в кабельном канале, установите зажим кабеля и затяните два винта крепления (BT2x5) с помощью шестигранного ключа H1.5.
 |
 |

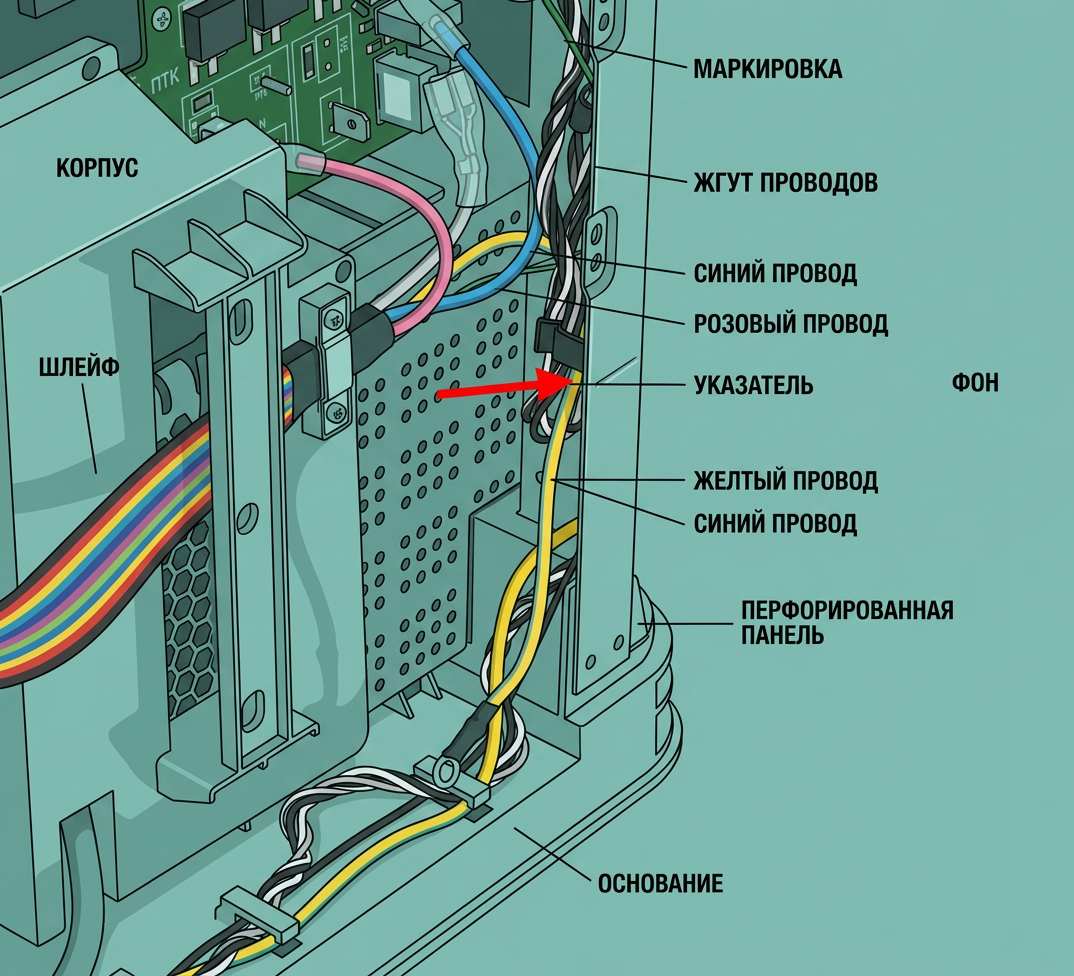

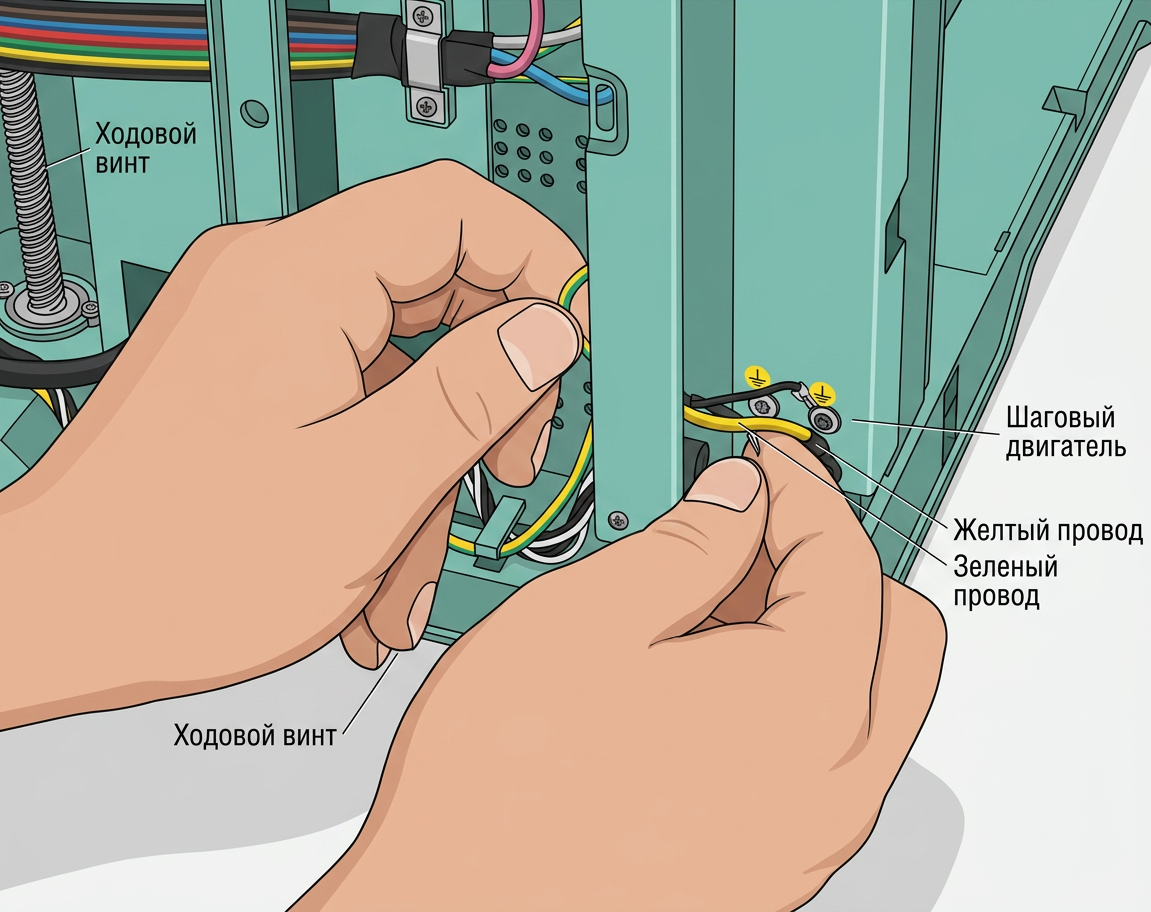

- Пропустите кабель горячего стола через кабельный кожух на крышке защиты блока питания, проложите заземляющий провод через колонну и используйте шестигранный ключ H2.0, чтобы закрепить заземляющий провод на колонне винтом STW3.5x6.
|
|
|
|
- Вставьте кабель горячего стола в плату AC, а затем в плату MC последовательно, и закрепите кабель в кабельном лотке. Установите зажим кабеля на крышку защиты блока питания и затяните два винта крепления (BT2x5) с помощью шестигранного ключа H1.5.
 |
 |
Шаг 2: Установка желоба для очистки
Выровняйте желоб для очистки с отверстиями для винтов на принтере и затяните четыре винта крепления последовательно с помощью шестигранного ключа H1.5.
Шаг 3: Установка левой боковой панели
Вы можете обратиться к этой статье в вики для повторной установки левой боковой панели:Замена левой боковой панели.
Шаг 4: Установка задней панели
Вы можете обратиться к этой статье в вики для повторной установки задней панели:Замена задней панели.
Шаг 5: Затяжка винтов горячего стола
- Нажмите «Домой» на экране, прогрейте стол до 55°C и выдерживайте его в течение 5 минут;
- Используйте шестигранный ключ H2.0, чтобы затянуть четыре передних винта (номер 4–7)
Шаг 6: Ручная калибровка heated bed
После того как температура heated bed упадет до комнатной, вы можете обратиться к этой Wiki для ручной калибровки heated bed:P2S Bed Tramming.
Проверка работоспособности
Подключите блок питания, включите принтер и проверьте, нагревается ли heated bed нормально или отображается ли нормальная температура.
