Симптом

Симптом

Во время подготовки к печати температура нагреваемого стола не повышается, или нагреваемый стол не нагревается после установки температуры.

Причины и решения

Основные причины и решения проблемы с аномальной температурой нагреваемого стола следующие:

1. Проверьте значение сопротивления нагреваемого стола → Аномально → В нагреваемом столе могут быть сгоревшие компоненты или обрыв цепи → Нагреваемый стол необходимо заменить;
2. Проверьте состояние подключения силового кабеля и кабеля, соединяющего MC-плату с платой питания (AC) → Плохой контакт → Переподключите кабель(ы);
3. Проверьте проводимость силового кабеля нагреваемого стола → Кабель поврежден → Замените силовой кабель (или замените нагреваемый стол);
4. Проверьте плату питания (AC) → Компоненты на плате питания (AC) повреждены (нагреваемый стол и силовой кабель признаны исправными) → Замените плату питания (AC).

Предупреждение о безопасности и состояние машины перед началом работы

1. Нагреваемый стол нагревается напрямую от сети переменного тока, существует опасность высокого напряжения. Необходимо убедиться, что устранение неисправности проводится при отключенном питании.

2. Если обнаружено, что нагреваемый стол (плата питания AC) сгорел, одновременно проверьте состояние платы питания AC (нагреваемого стола).

Необходимые инструменты

• Шестигранный ключ H2.0
• Мультиметр
• Пинцет

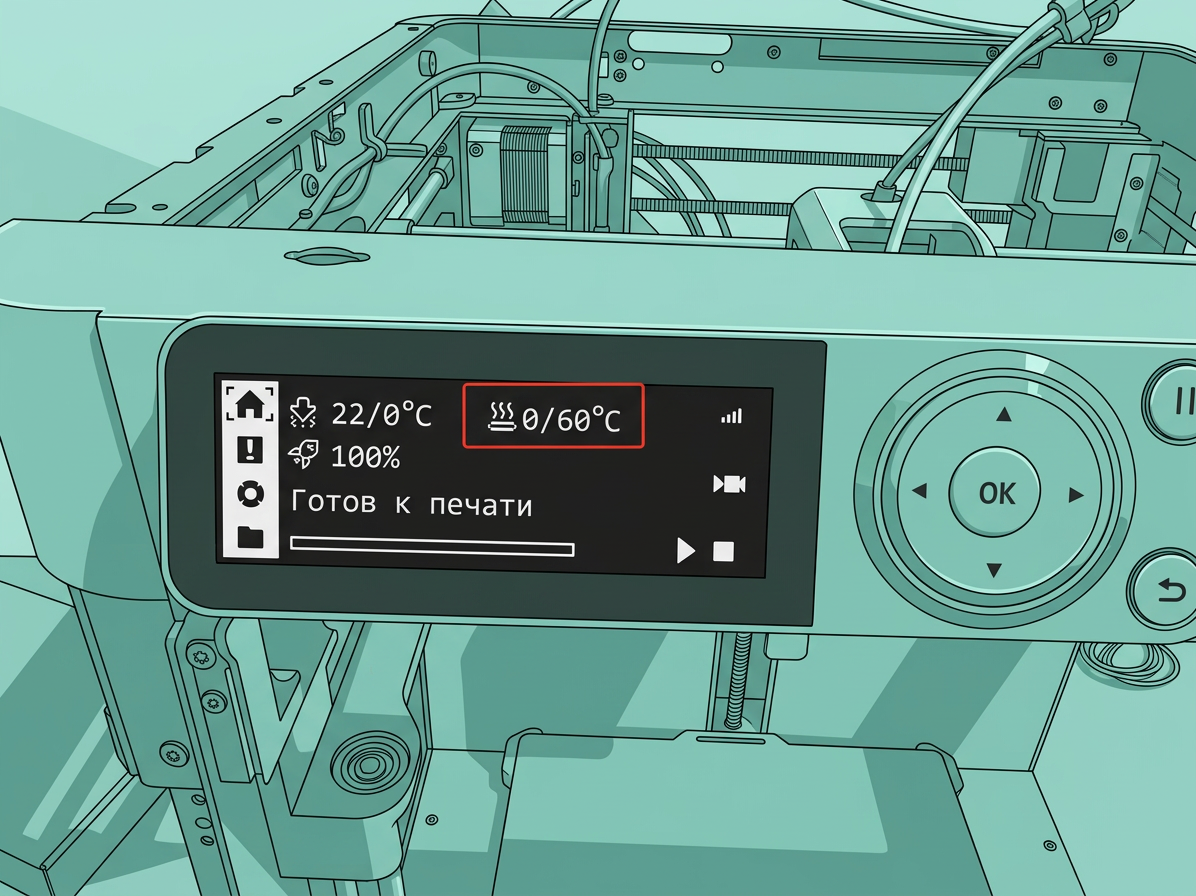

Сценарий один - Температура нагреваемого стола отображается как 0

Рекомендации по устранению неисправностей

1. Проверьте состояние подключения NTC нагреваемого стола;

2. Проверьте состояние подключения кабеля от нагреваемого стола к MC-плате;

Примечание: Разъемы этих двух кабелей закреплены белым силиконовым герметиком. Если нет явного перекоса или выпадения пинов, просто нажмите снова; При необходимости отключения используйте фен, чтобы нагреть силиконовый герметик, уменьшить его твердость, а затем удалите герметик или отсоедините кабели.

Руководство по эксплуатации (разборка и осмотр)

Шаг 1 - Поднимите нагреваемый стол

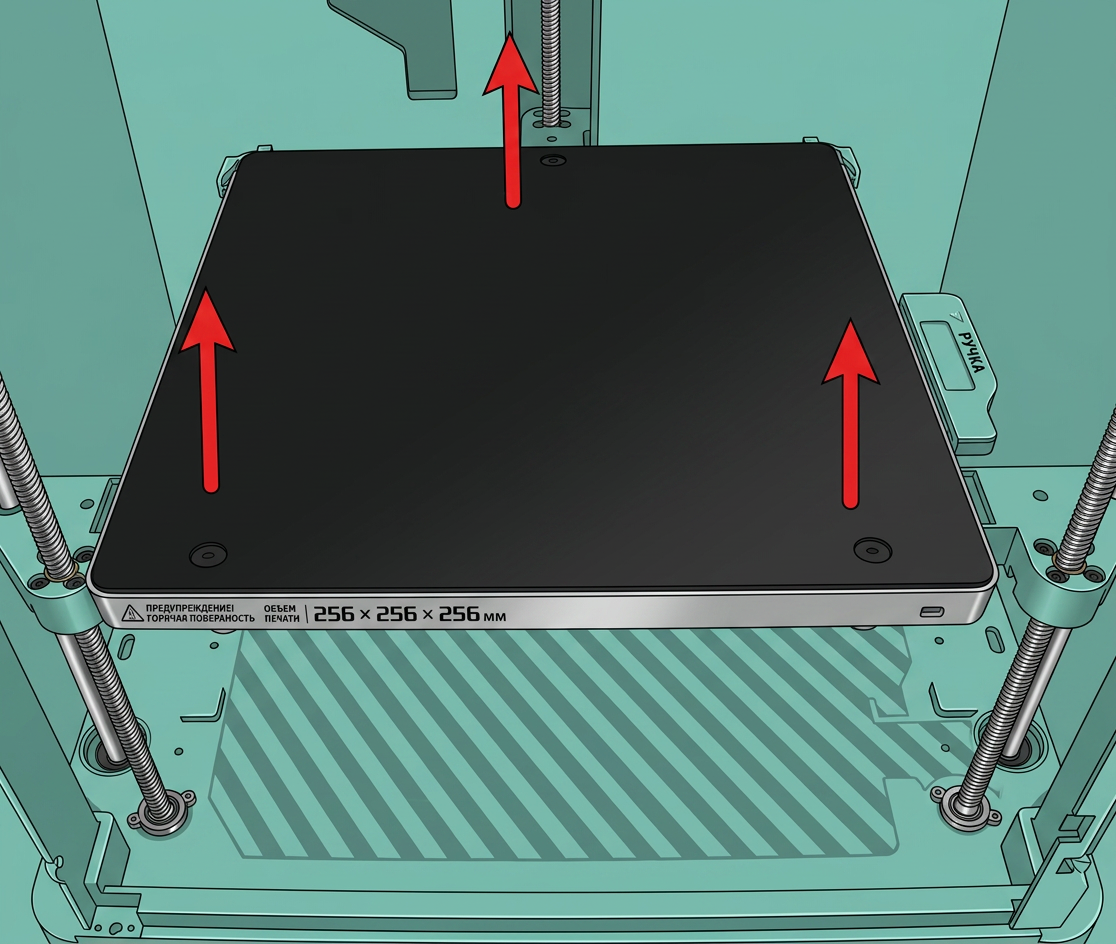

Наклоните принтер и потяните ремень оси Z, чтобы поднять нагреваемый стол на 2/3 высоты винта, чтобы освободить место для работы.

Шаг 2 - Снимите гайки предварительного натяжения нагреваемого стола

Открутите 3 гайки предварительного натяжения, чтобы освободить нагреваемый стол от металлического кронштейна. Обратите внимание, что на каждой гайке также есть резиновое кольцо.

Шаг 3 -Откройте нагреваемый стол

Откройте нагреваемый стол осторожно из-за кабеля внутри и снимите ослабленные пружины предварительного натяжения.

Шаг 4 -Проверьте состояние подключения

На этом этапе можно одновременно проверить подключение нагреваемого стола к MC-плате и кабель NTC. Разъем 2PIN предназначен для кабеля NTC. Необходимо проверить, не ослаблены ли разъемы и не ослаблены ли кабели.

Шаг 5 - Снимите заднюю панель

1. Открутите 4 винта с крупной резьбой шестигранным ключом H2.0.

2. Открутите 7 винтов с мелкой резьбой шестигранным ключом H2.0.

3. Снимите заднюю панель с принтера.

Шаг 6 - Проверьте разъем на MC-плате

Проверьте состояние кабеля подключения на MC-плате и убедитесь, что соединение не ослаблено и ни один пин не выпал. После проверки и подтверждения можно переподключить питание и включить принтер, чтобы убедиться, что температура нагреваемого стола больше не отображается как 0. Если неисправность не устранена, необходимо проверить состояние подключения нагреваемого стола.

Если неисправность сохраняется, свяжитесь с сервисной командой для подтверждения.

Руководство по сборке

Шаг 1 - Установите пружины предварительного натяжения

Удерживайте верхнюю часть нагреваемого стола и установите пружины предварительного натяжения на винты нагреваемого стола по очереди.

Шаг 2 - Установите нагреваемый стол

Теперь вы можете закрыть нагреваемый стол и установить их вместе. Аккуратно нажмите сверху на нагреваемый стол и убедитесь, что все три шпильки проходят через отверстия на держателе датчика.

Шаг 3 -предварительного натяжениягайки

Поместите резиновое кольцо на 3 гайки предварительного натяжения, затем равномерно закрутите их, понемногу. НЕ затягивайте их пока. Продолжайте равномерно закручивать гайки, пока шпильки не сравняются с дном гаек (см. картинку ниже).

Шаг 4 - Установите заднюю панель

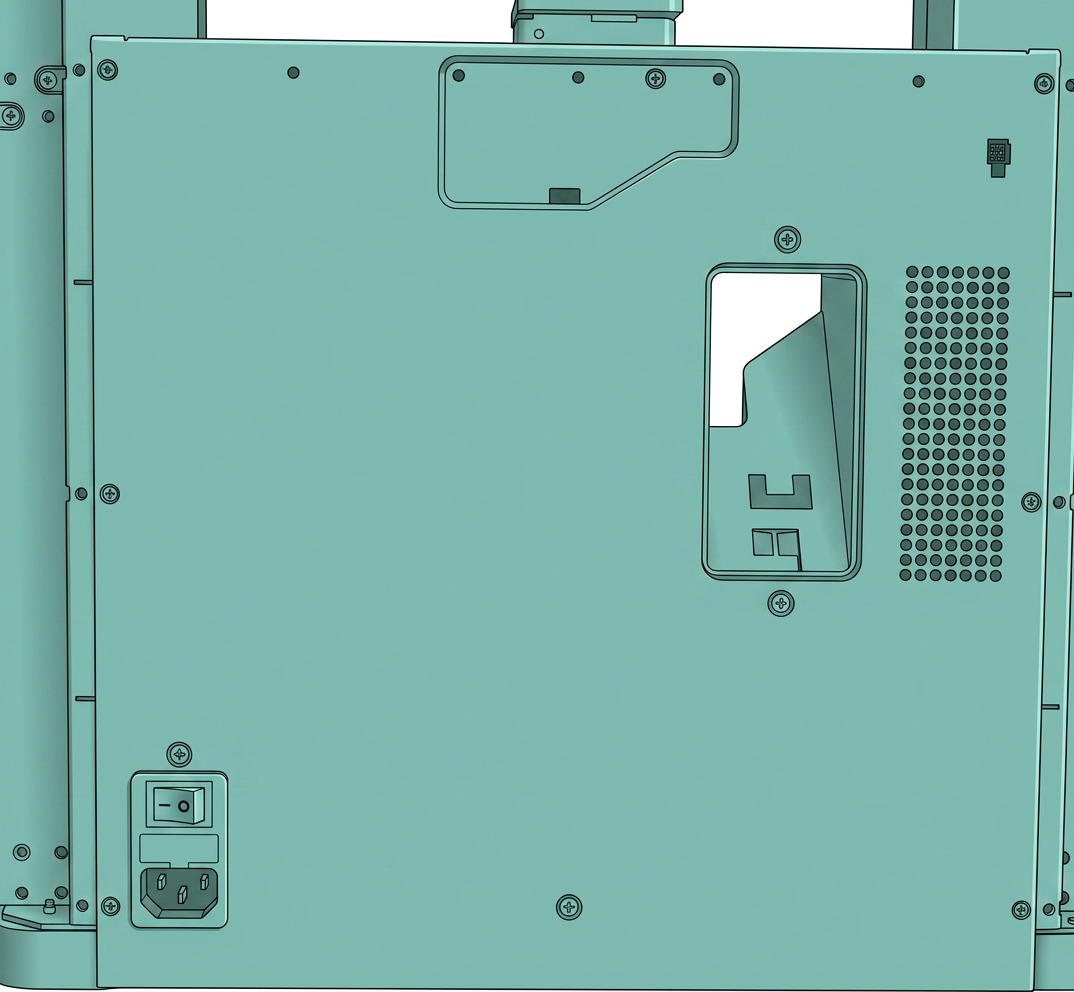

1. Установите заднюю панель на заднюю часть принтера;

2. Закрепите 7 винтов с мелкой резьбой;

3. Закрепите 4 винта с крупной резьбой.

Сценарий два - Температура нагреваемого стола не отображается как 0

Эта ситуация обычно вызвана аномальным питанием нагреваемого стола, из-за чего он не нагревается.

Рекомендации по устранению неисправностей

1. Проверьте состояние подключения силового кабеля нагреваемого стола;

2. Проверьте выходное напряжение платы AC (Высокое напряжение, необходимы базовые знания в области электрики).

Руководство по эксплуатации (разборка и осмотр)

Шаг 1 - Поднимите нагреваемый стол

Для облегчения этого процесса нам нужно поднять нагреваемый стол: наклоните принтер и потяните ремень оси Z, чтобы поднять нагреваемый стол на 2/3 пути.

Шаг 2 - Проверьте сопротивление нагреваемого стола

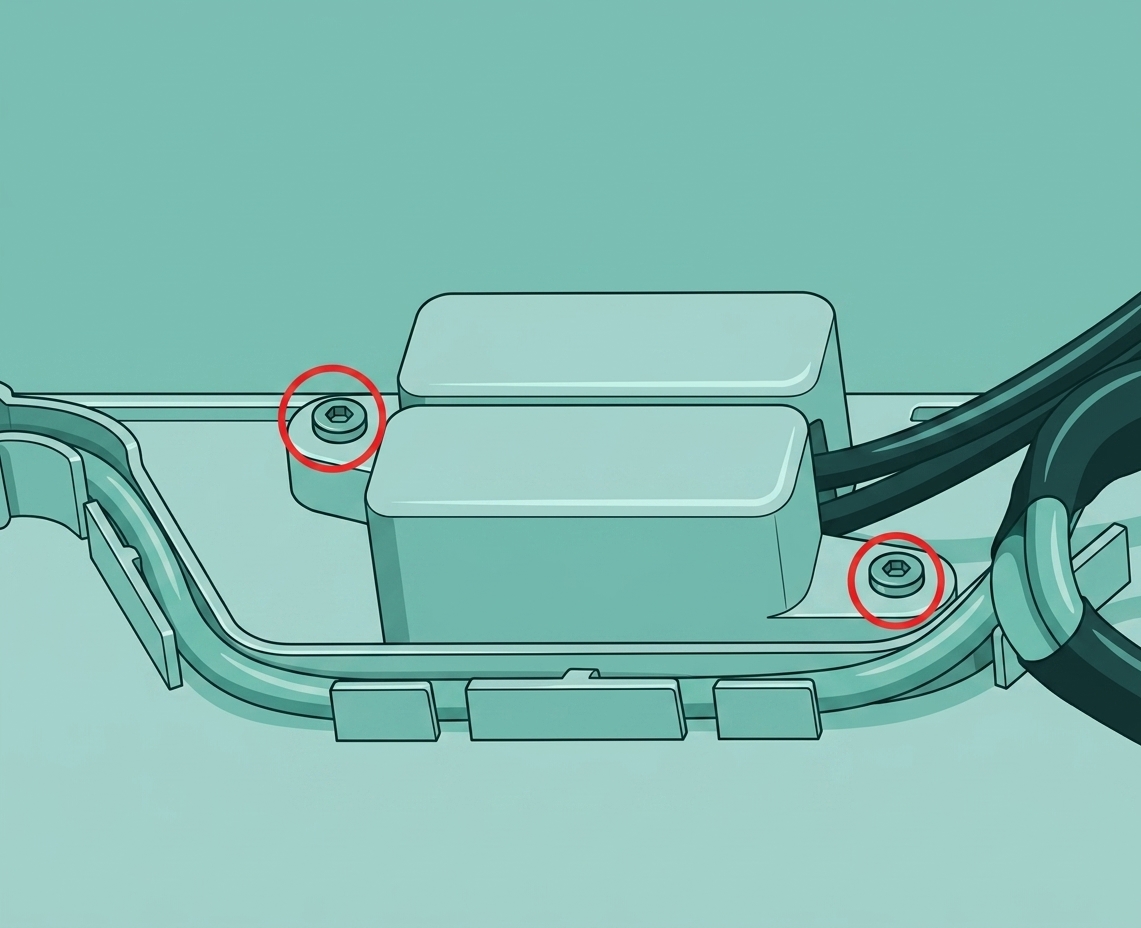

Открутите 2 винта, как показано на картинке ниже, снимите крышку и используйте мультиметр для проверки значения сопротивления двух клемм. Если значение сопротивления находится в диапазоне от 40 до 60 Ом, нагревательный стол исправен, и вы можете перейти к следующему шагу; в противном случае нагревательный стол необходимо заменить. Пожалуйста, обратитесь кНагревательный стол.

Шаг 3 - Снятие задней панели

1. Открутите 4 винта с крупной резьбой шестигранным ключом H2.0.

2. Открутите 7 винтов с мелкой резьбой шестигранным ключом H2.0.

3. Снимите заднюю панель с принтера.

Шаг 4 - Снятие крышки кабеля

Используйте шестигранный ключ H2.0, чтобы открутить 2 винта и снять крышку кабеля.

Шаг 5 - Снятие держателя кабеля

Используйте шестигранный ключ H1.5, чтобы открутить 6 винтов и снять держатель кабеля.

Шаг 6 - Проверка соединений кабелей

Проверьте состояние подключения силового кабеля и кабеля, соединяющего плату MC с платой питания AC, чтобы убедиться, что соединение нормальное, без ослабления или перекоса. Затем перейдите к следующему шагу.

Шаг 7 - Проверка силового кабеля нагревательного стола

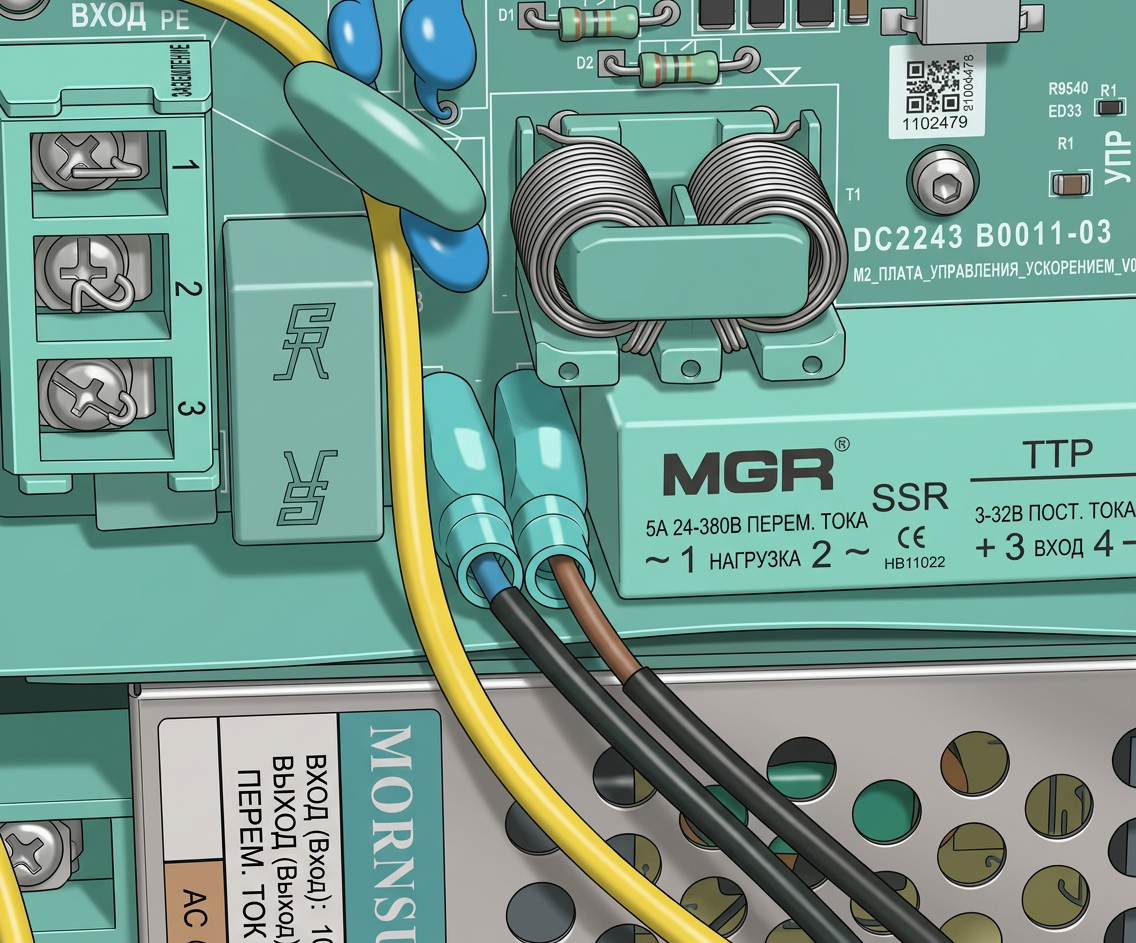

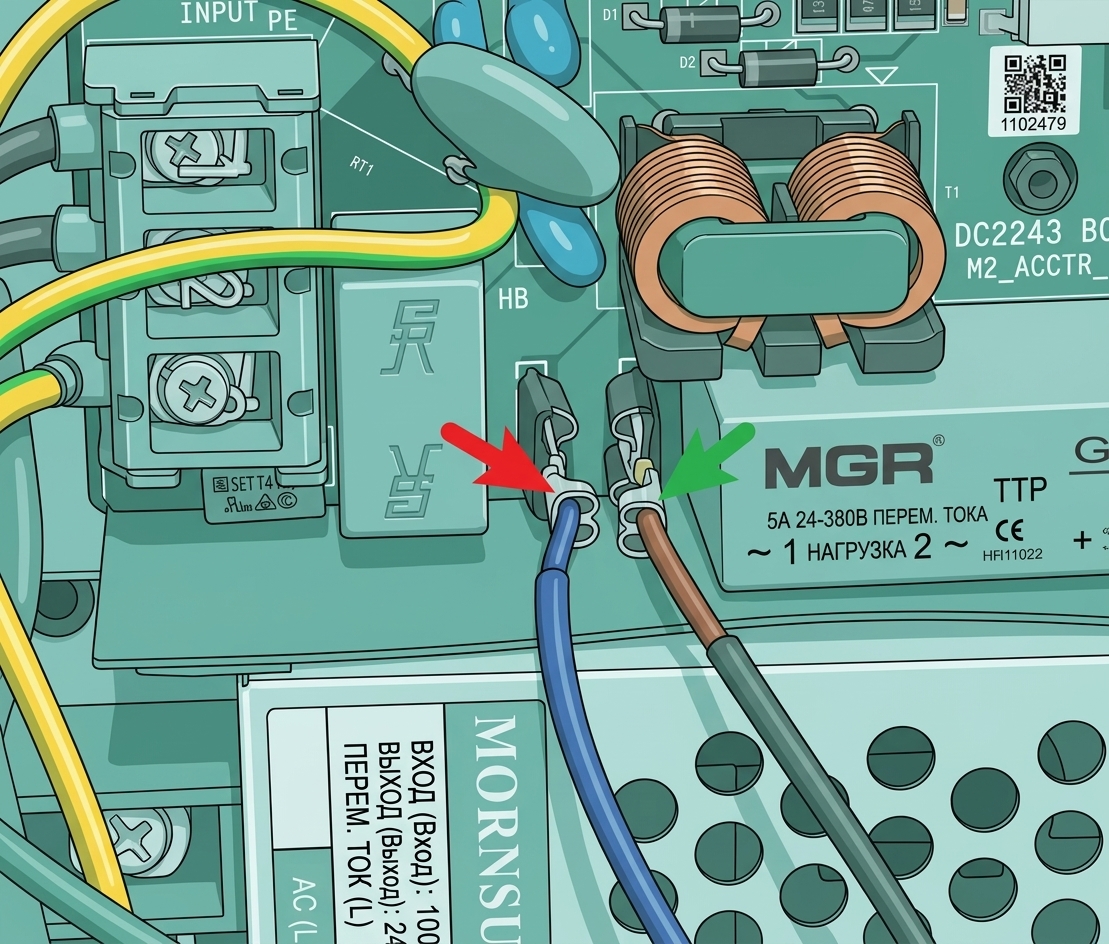

Снимите два синих силиконовых чехла и проверьте значение сопротивления с помощью мультиметра.

• Если значение сопротивления находится в диапазоне от 40 до 60 Ом, силовой кабель исправен, и вы можете перейти к следующему шагу.
• Если значение отличается, это означает, что силовой кабель неисправен и его необходимо заменить (или нагревательный стол необходимо заменить). Пожалуйста, обратитесь кНагревательный стол.

Внимание: После измерения восстановите синие силиконовые чехлы, чтобы обеспечить изоляцию разъемов.

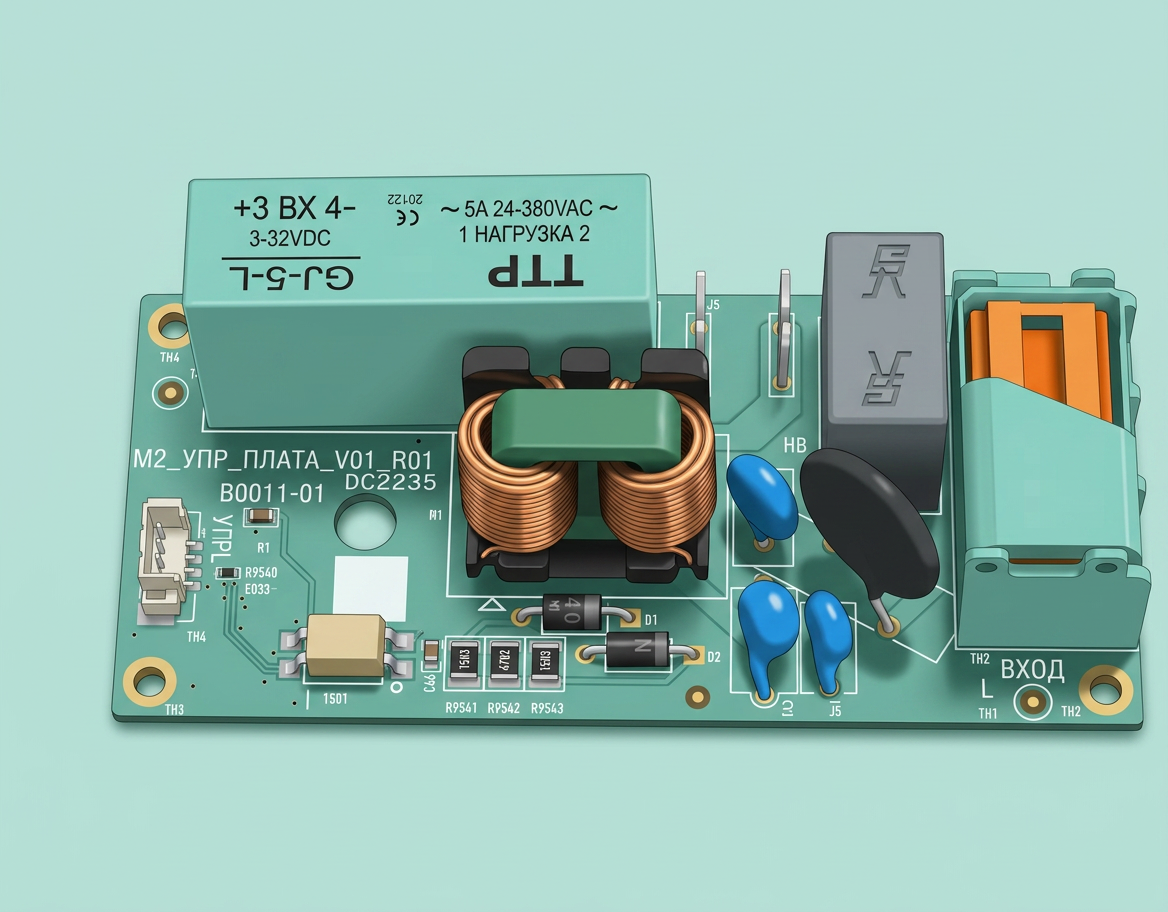

Шаг 8 - Проверка платы питания AC

Если вышеуказанные шаги в норме, можно подтвердить, что плата питания AC неисправна и ее необходимо заменить.

Конечно, если на плате питания AC есть видимые повреждения, это также может служить основанием для определения того, что плата питания AC повреждена и ее необходимо заменить. Пожалуйста, обратитесь кПлата питания AC.

Руководства по сборке

Установка держателя кабеля

Установите держатель кабеля на принтер, избегая кабелей, и затяните 6 винтов.

Установка крышки кабеля

Установите крышку кабеля и затяните 2 винта.

Установка задней панели

1. Установите заднюю панель на заднюю часть принтера;

2. Закрепите 7 винтов с мелкой резьбой;

3. Закрепите 4 винта с крупной резьбой.

P1S Пожалуйста, обратитесь к:Замена задней металлической панели - серия P1
