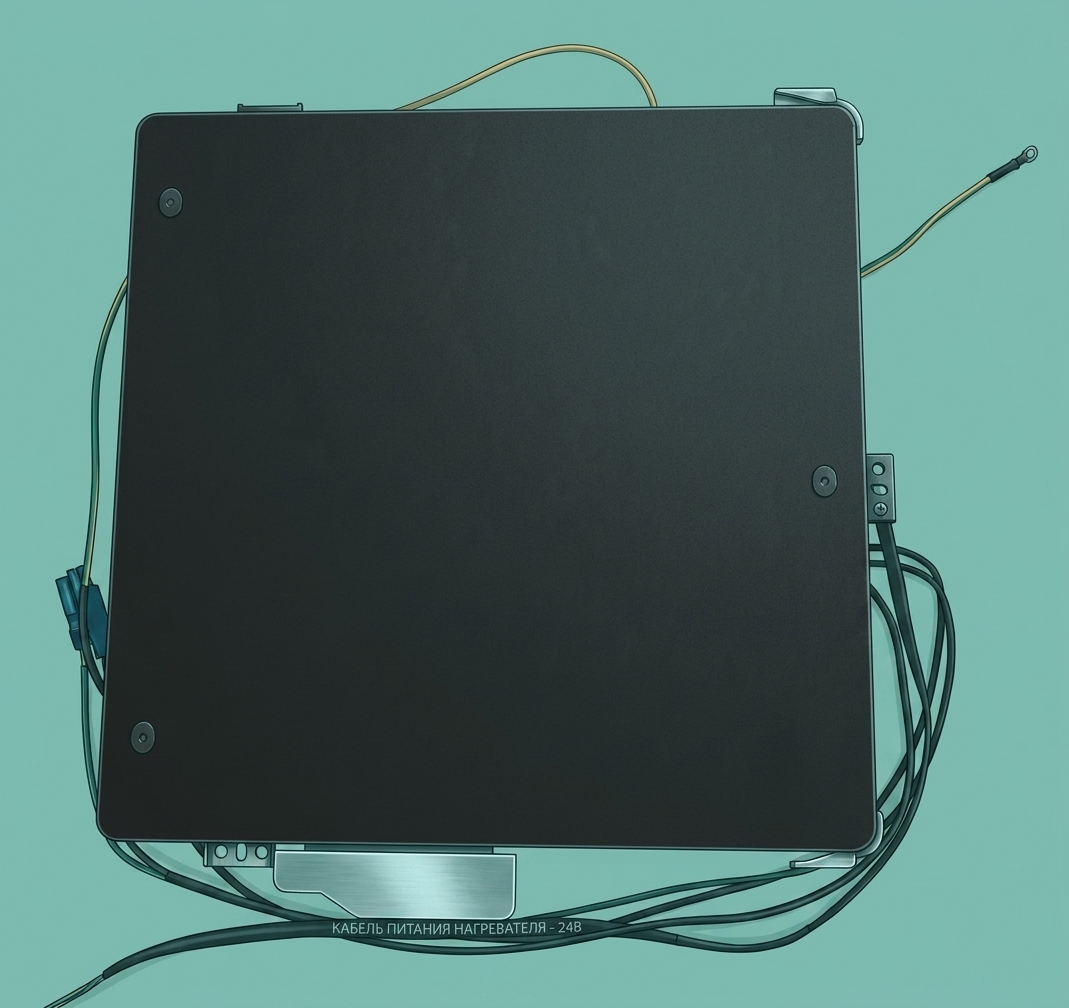

Нагревательный стол
Инструменты
- Шестигранный ключ H2.0/H1.5
- Пинцет
Подготовка
Отключите блок питания.
Снятие
purge-chute-and-cable-management-cover">Шаг 1 — Снимите заднюю панель, патрубок для промывки и крышку кабель-менеджмента

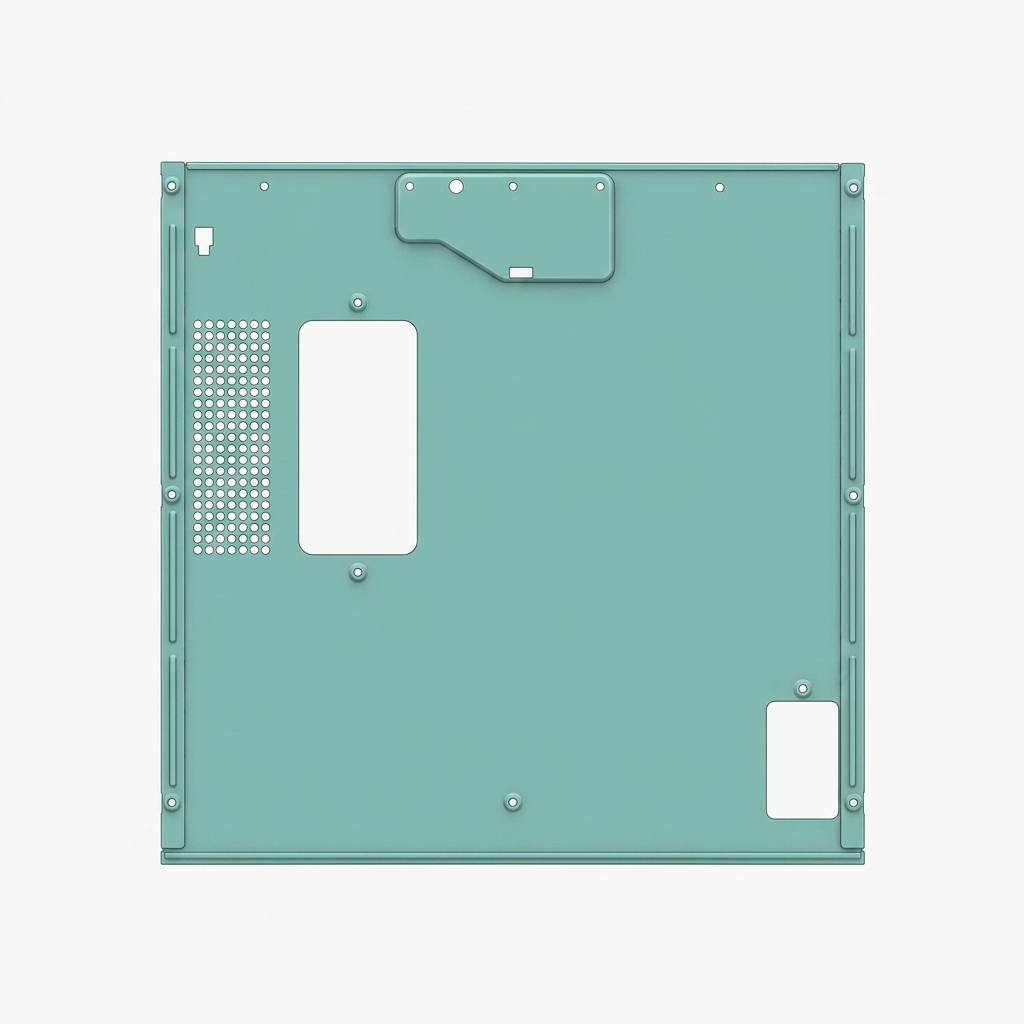

Следуйте инструкциям в разделах «Замена задней панели P1S из металла», «Замена задней панели P1P из металла», «Патрубок для промывки и крышка кабель-менеджмента» для снятия задней панели, патрубка для промывки и крышки кабель-менеджмента.
Для моделей P1S также необходимо обратиться к инструкции «Правая панель P1 Series из пластика» для снятия правой панели.

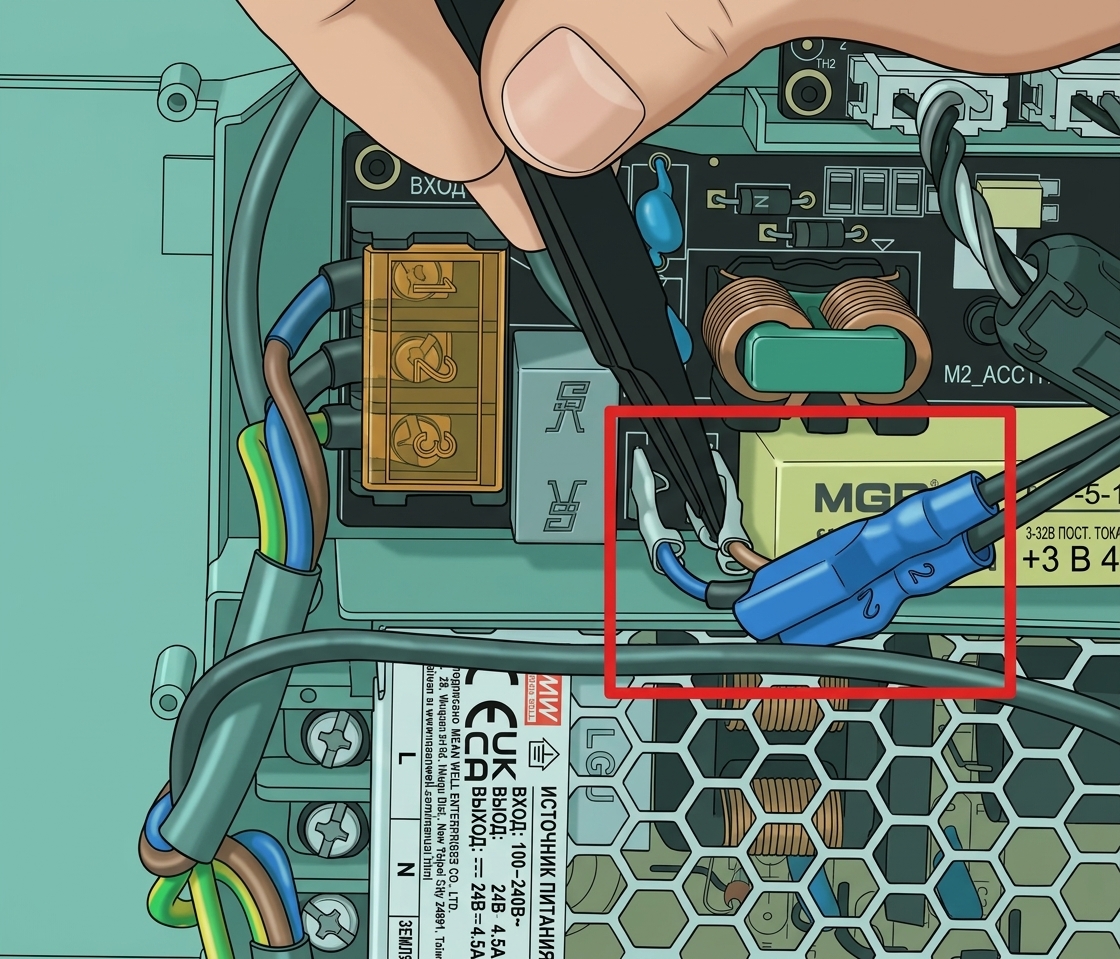

Шаг 2 — Отключите силовые кабели нагревательного стола

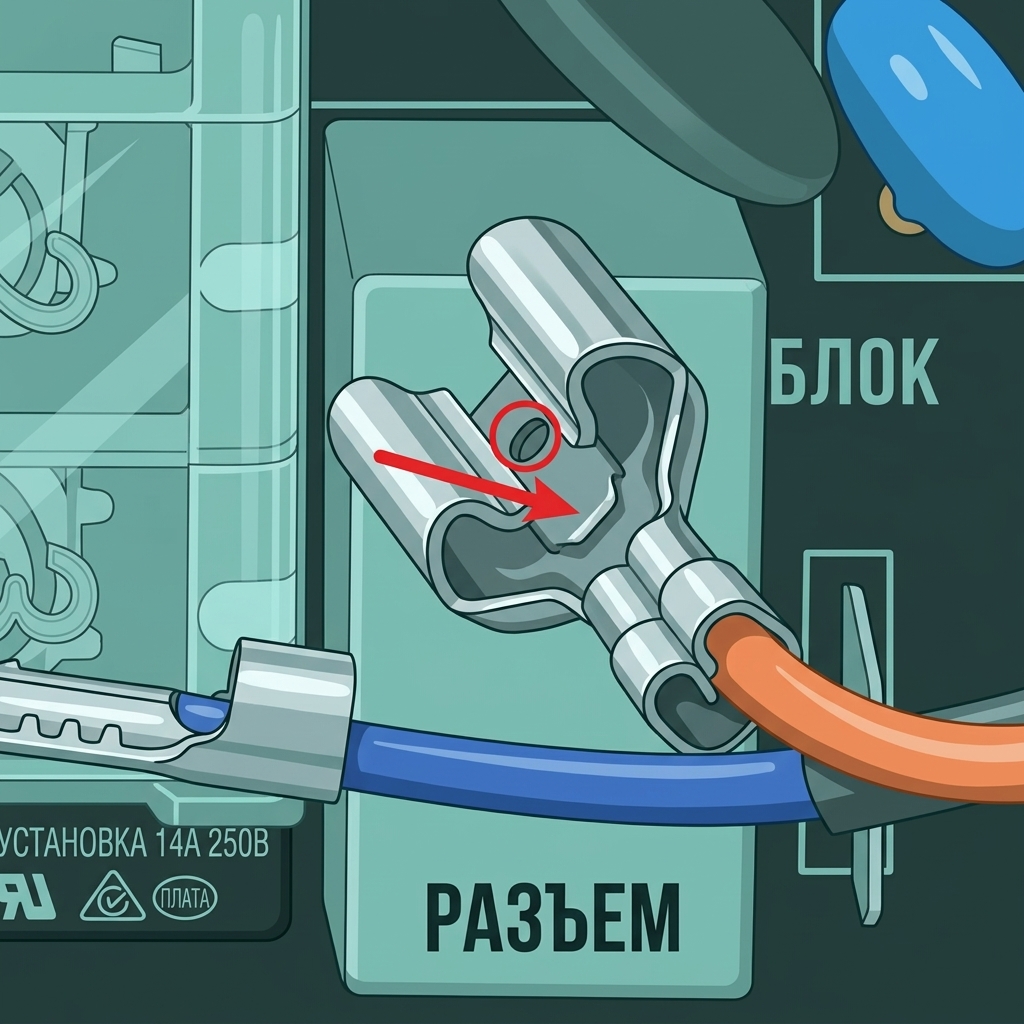

Снимите защитный резиновый чехол, отожмите фиксирующие язычки с помощью пинцета и извлеките два силовых кабеля.
 |
 |

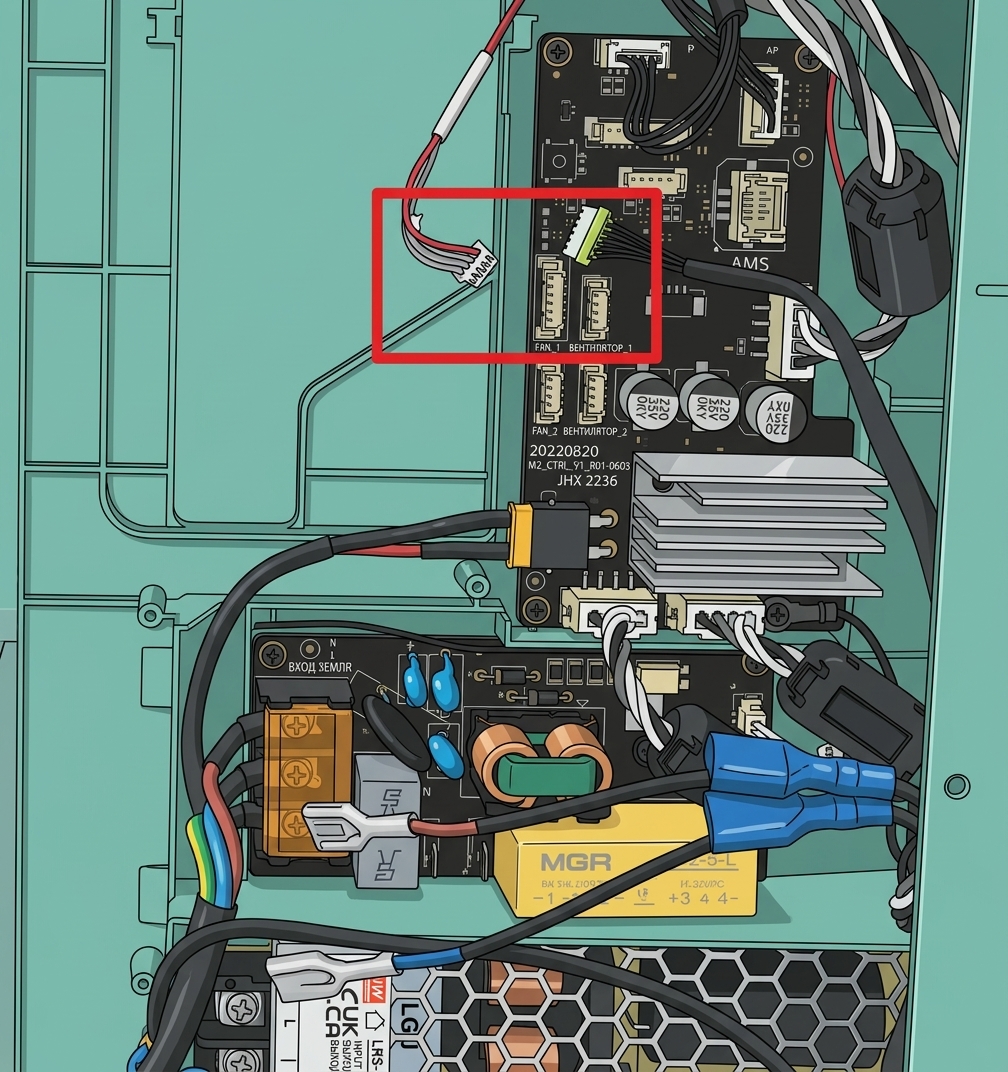

heatbed-signal-cable">Шаг 3 — Отключите сигнальный кабель нагревательного стола

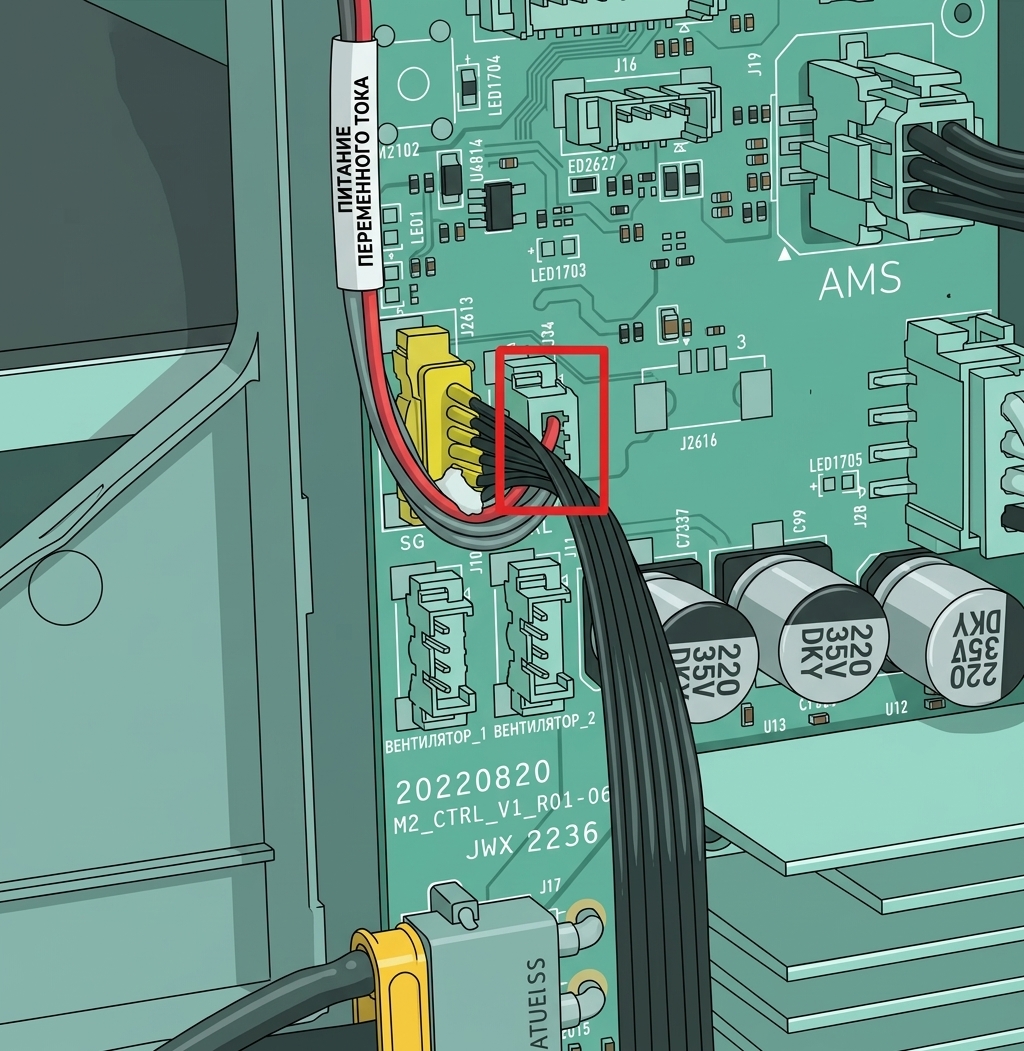

Сначала отключите кабель MC-AC, затем удалите силикон с сигнального кабеля нагревательного стола и отключите его.

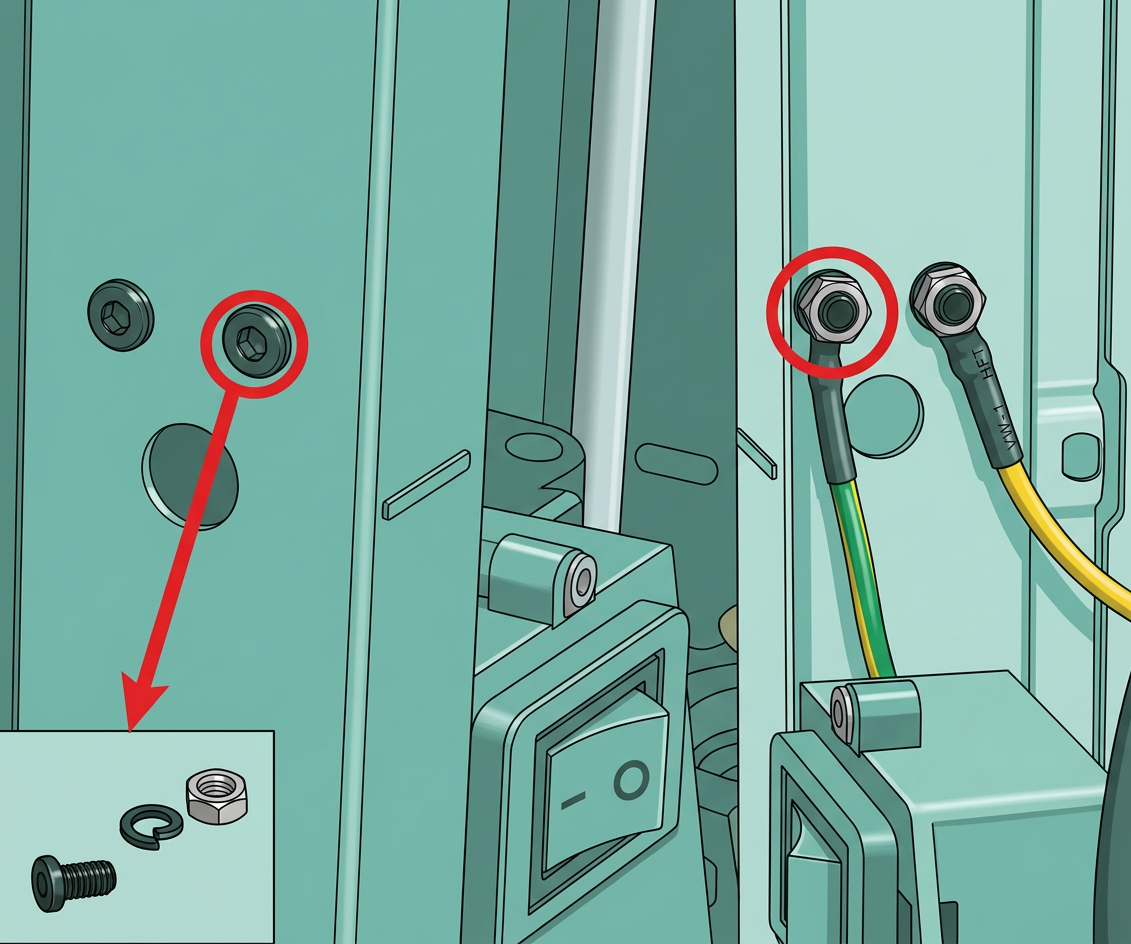

Шаг 4 — Открутите винт заземляющего провода
Зажмите гайку рукой, затем используйте шестигранный ключ H2.0, чтобы открутить винт заземления и освободить заземляющий провод.
Шаг 5 — Освободите кабели

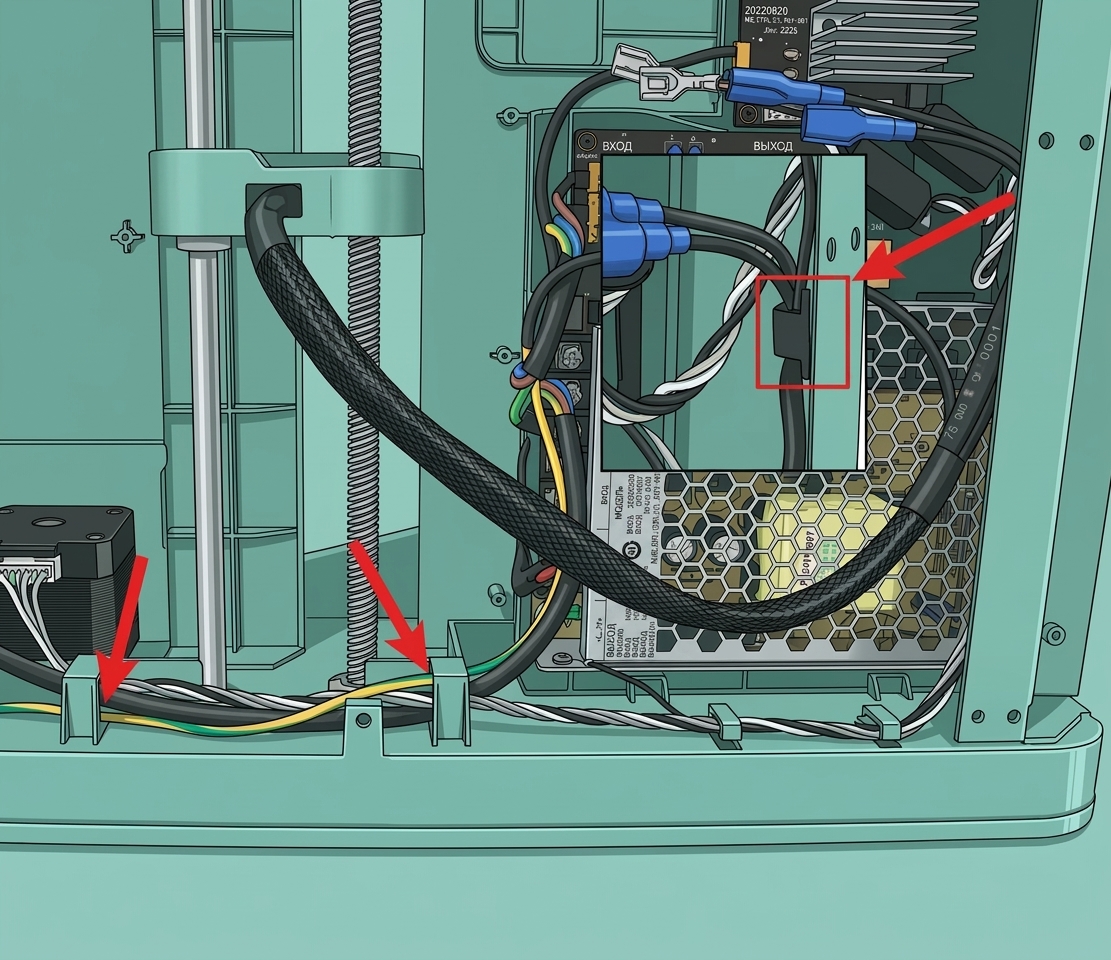

Освободите кабели нагревательного стола из кабельных зажимов и отверстий для прокладки кабелей.
Шаг 6 — Снимите сетку для кабельных стяжек
Сорвите клейкие ленты с обоих концов сетки для кабельных стяжек и снимите сетку.
Шаг 7 - Поднимите нагреваемый стол
Положите принтер на бок и потяните ремень оси Z, чтобы поднять нагреваемый стол в положение примерно на 2/3 его полного хода.
 |
 |
Шаг 8 - Снимите пластину крепления кабеля
Открутите 2 винта и снимите пластину крепления кабеля.
Шаг 9 - Освободите нагреваемый стол

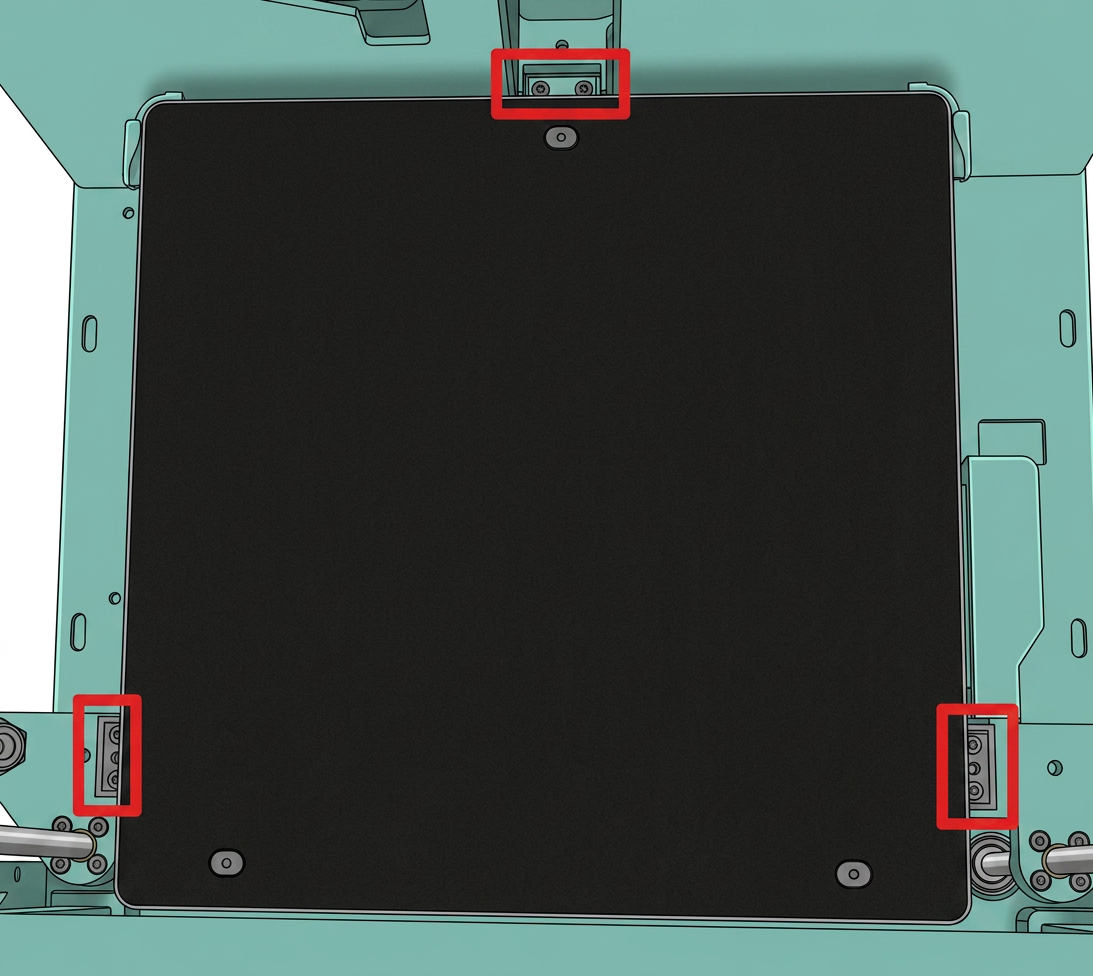

Верните принтер в вертикальное положение и открутите 6 винтов, фиксирующих нагреваемый стол.
Обратите внимание, что на некоторых винтах могут быть чёрные наклейки. Вы можете безопасно оторвать наклейки и продолжить разборку.
Шаг 10 - Снимите нагреваемый стол

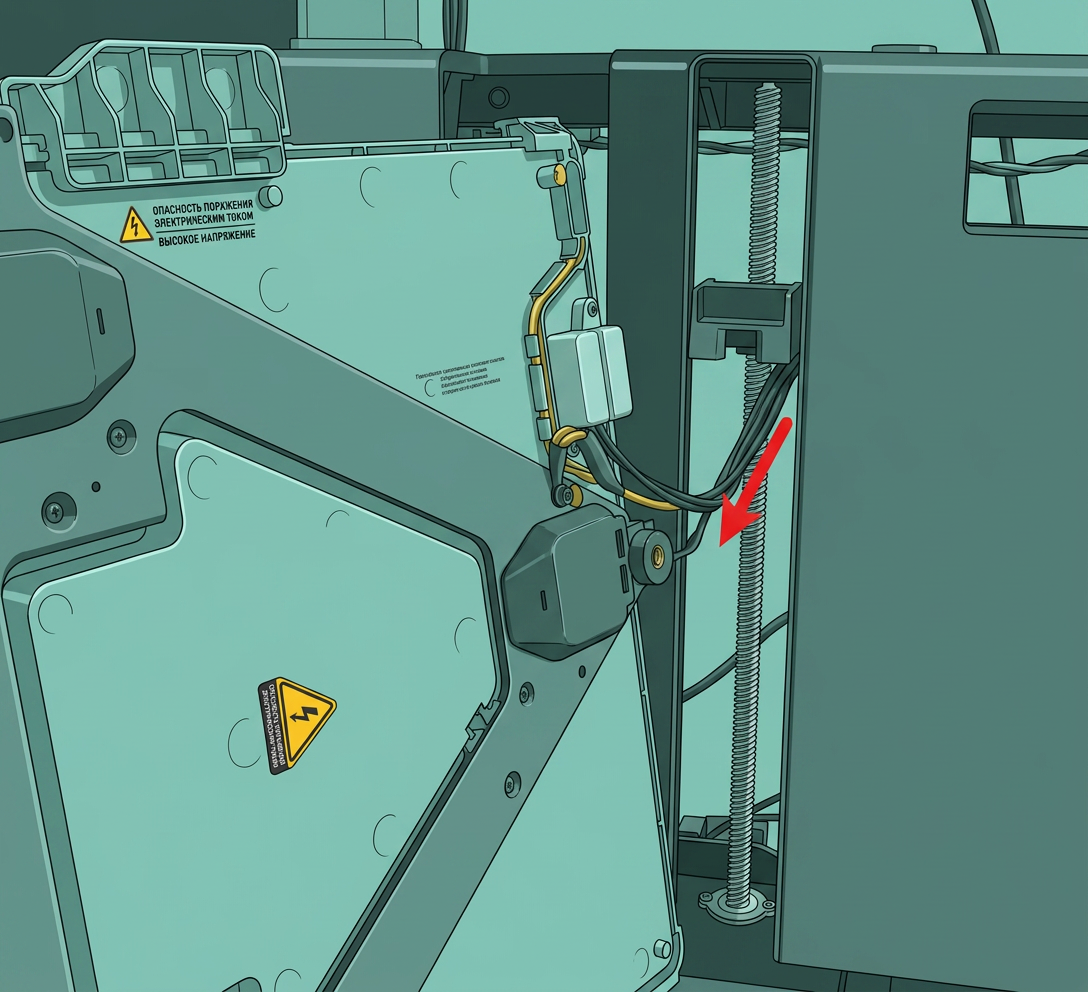

Положите нагреваемый стол на бок, отведите кабели нагреваемого стола и снимите нагреваемый стол.
Установка

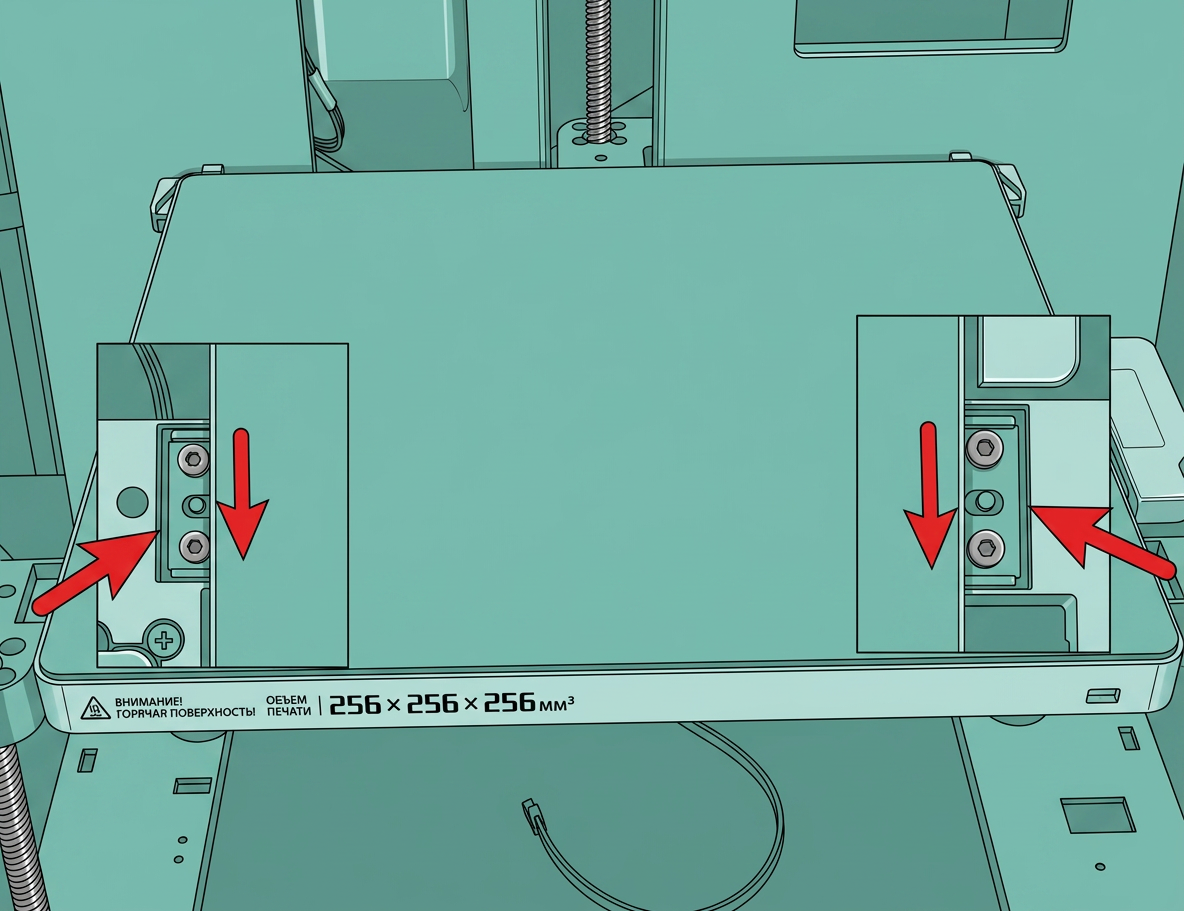

Шаг 1 - Установите нагреваемый стол
Установите нагреваемый стол на слайдер, разместите нагреваемый стол как можно дальше вперёд и зафиксируйте его 6 винтами.
Шаг 2 - Проложите кабели нагреваемого стола и установите пластину крепления кабеля

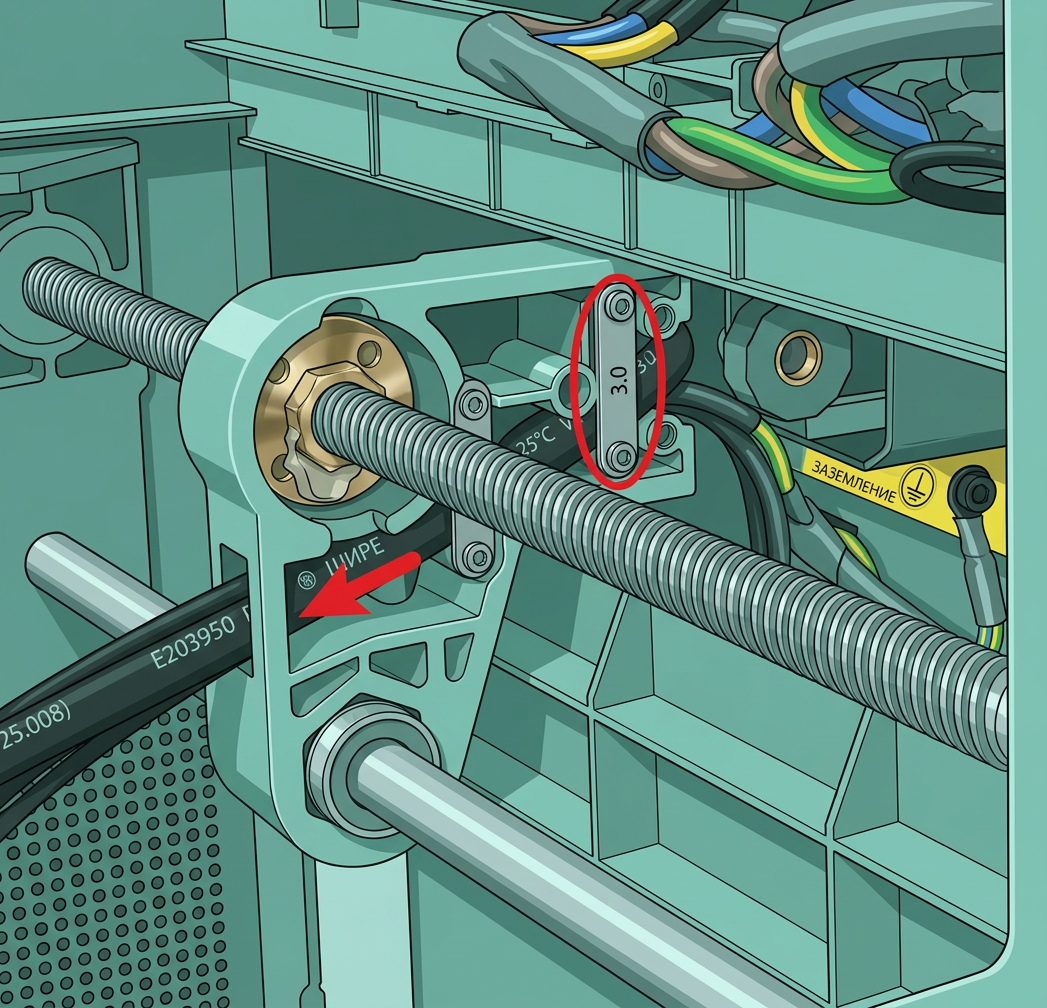

Положите принтер на бок, пропустите кабели нагреваемого стола через отверстие для прокладки кабеля заднего слайдера, упорядочьте кабели и вставьте их в паз для кабеля заднего слайдера, затем установите пластину крепления кабеля и зафиксируйте её винтами.
Шаг 3 - Установите сетку для кабельных стяжек
Установите сетку для кабельных стяжек на кабели и закрепите оба конца клейкой лентой.
Шаг 4 - Упорядочьте кабели
Проложите заземляющий провод и установите силовые кабели и кабель связи на кабельные зажимы.
Шаг 5 - Закрепите заземляющий провод
Закрепите заземляющий провод на колонне с помощью винта и гайки.

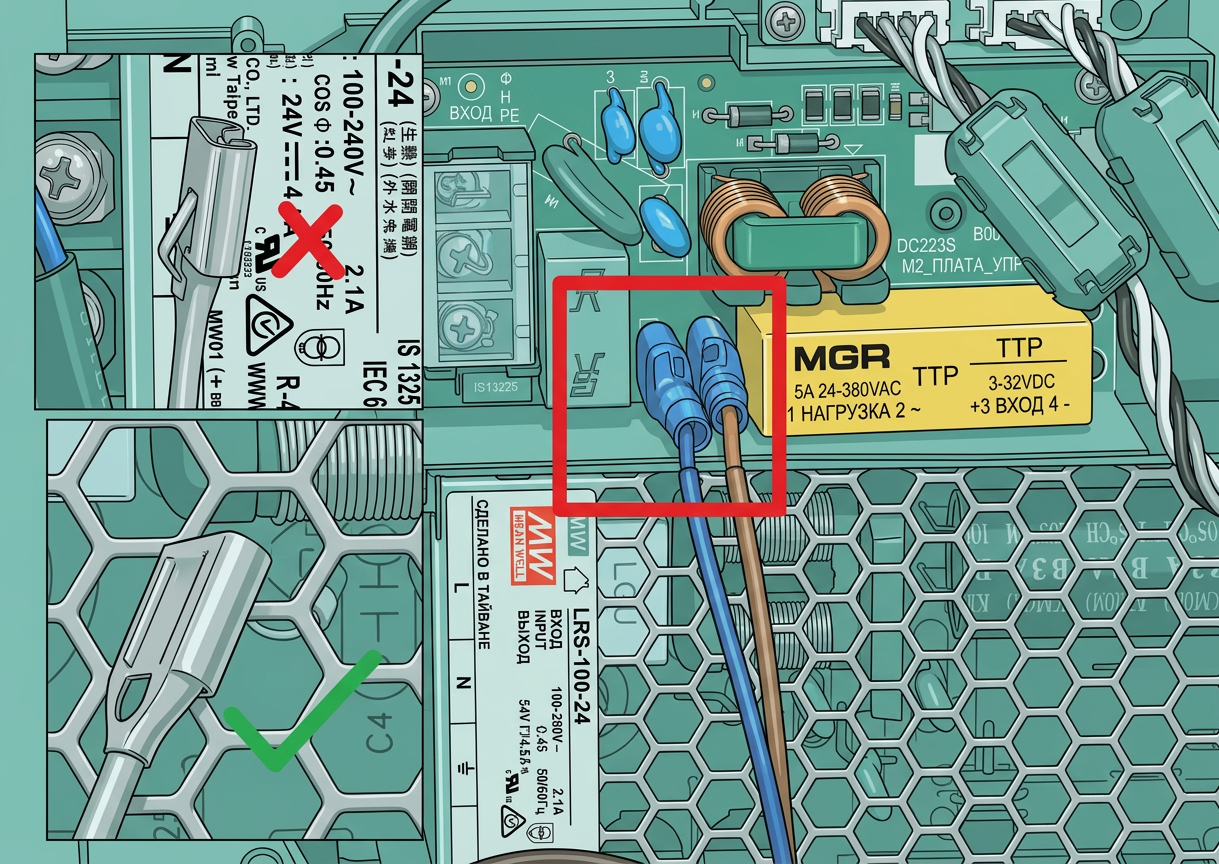

Шаг 6 - Подключение силовых кабелей
Проверьте состояние разъемов силового кабеля и подключите два разъема к интерфейсам на плате AC.
Шаг 7 - Подключение кабеля сигнала нагревательного стола

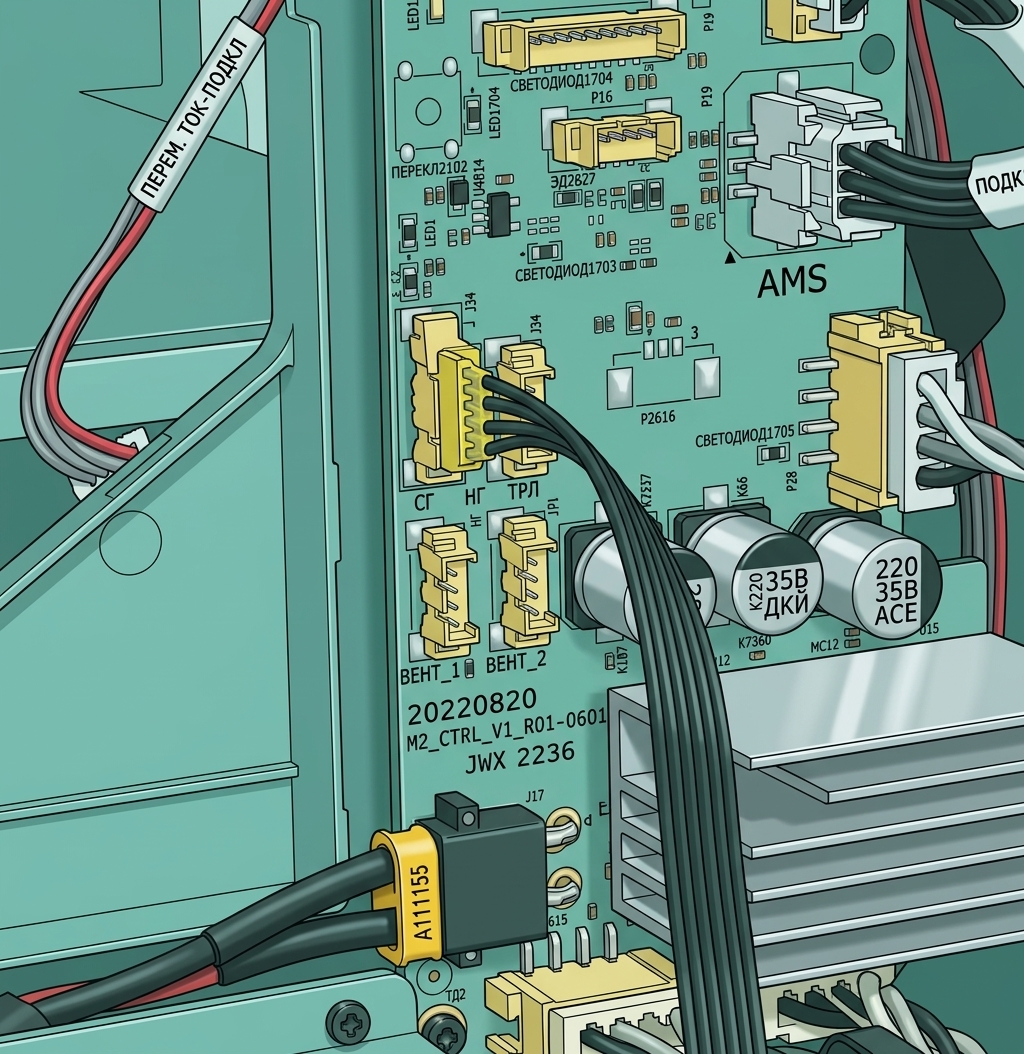

Подключите кабель сигнала нагревательного стола к соответствующему интерфейсу на плате MC, нанесите силикон на разъем для усиления и подключите кабель MC-AC.
 |
 |
Шаг 8 - Установка крышки управления кабелями, желоба для промывки и задней панели
Следуйте инструкциям в разделах «Крышка управления кабелями», «Желоб для промывки», «Замена задней панели P1P из металла», «Замена правой панели P1S из пластика» и «Замена задней панели P1S из металла» для установки крышки управления кабелями, желоба для промывки и задней панели.
Как проверить
Для завершения настройки принтера подключите сетевой кабель. Включите принтер и запустите процесс калибровки устройства. Если калибровка прошла успешно, операция завершена.
