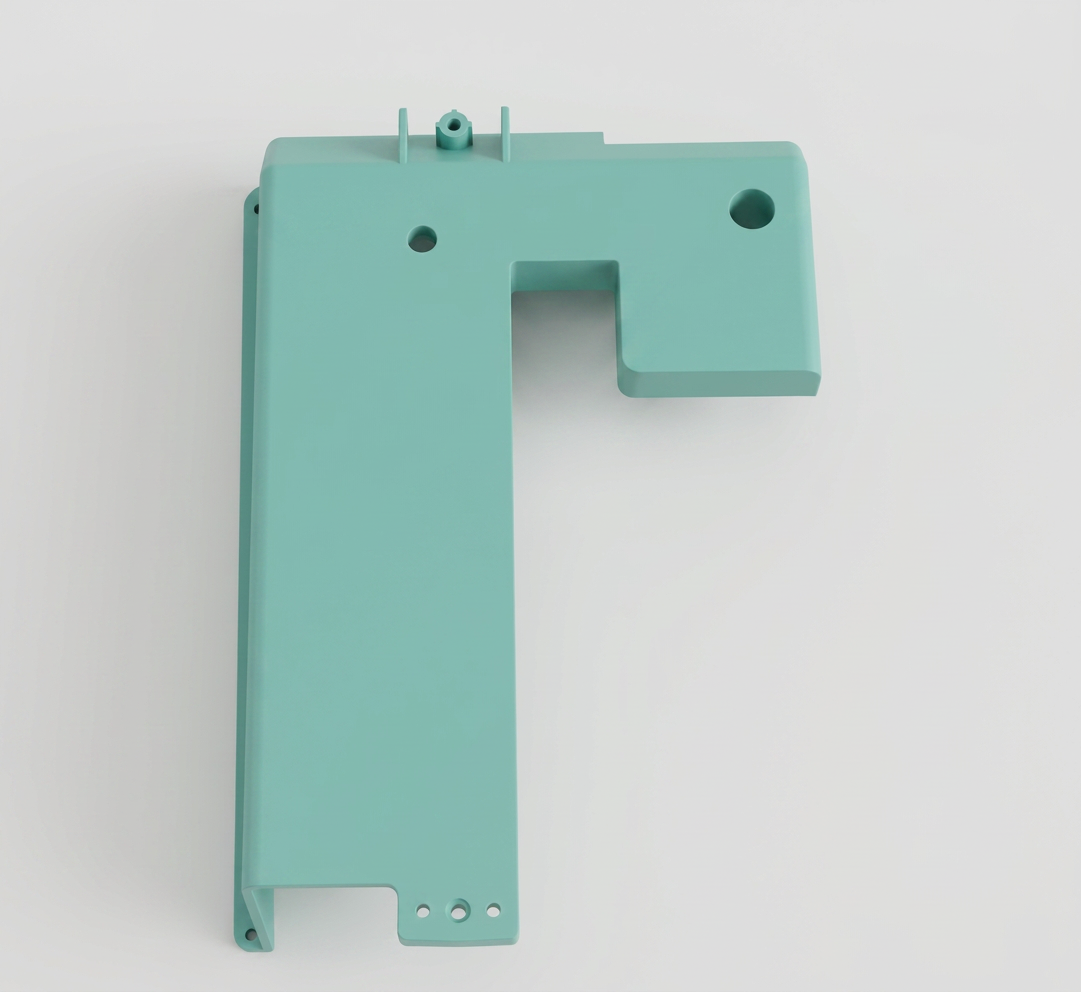

Кабельный кожух
Примечание: Запасные части для этого изделия отсутствуют
Инструменты
Шестигранный ключ H2.0/H1.5
Подготовка
Отключите кабель питания.
Разборка
Шаг 1 - Снимите заднюю панель и желоб для излишков
См. соответствующий раздел «Задняя панель и желоб для излишков» для снятия задней панели и желоба для излишков.
Шаг 2 - Снимите кабельную направляющую
Открутите 2 винта, как показано ниже, с помощью шестигранного ключа H2.0, а затем снимите кабельную направляющую.
Шаг 3 - Снимите кабельный кожух
Открутите 6 винтов кабельного кожуха с помощью шестигранного ключа H1.5, а затем снимите корпус.
Сборка
Шаг 1 - Установите кабельный кожух
При установке нового кабельного кожуха на принтер будьте осторожны, чтобы случайно не защемить и не зацепить кабели или провода. После установки кожуха закрепите его, затянув винты.
 |
|
Шаг 2 - Установите кабельную направляющую
Вставьте кабельную направляющую обратно в исходное положение и закрепите 2 винта.
Шаг 3 - Установите желоб для излишков и заднюю панель
См. соответствующий раздел «Желоб для излишков и задняя панель» для установки желоба для излишков и задней панели.
Как проверить
Осмотрите установку, убедившись, что внешняя панель закреплена правильно, и убедитесь, что все винты затянуты правильно.
