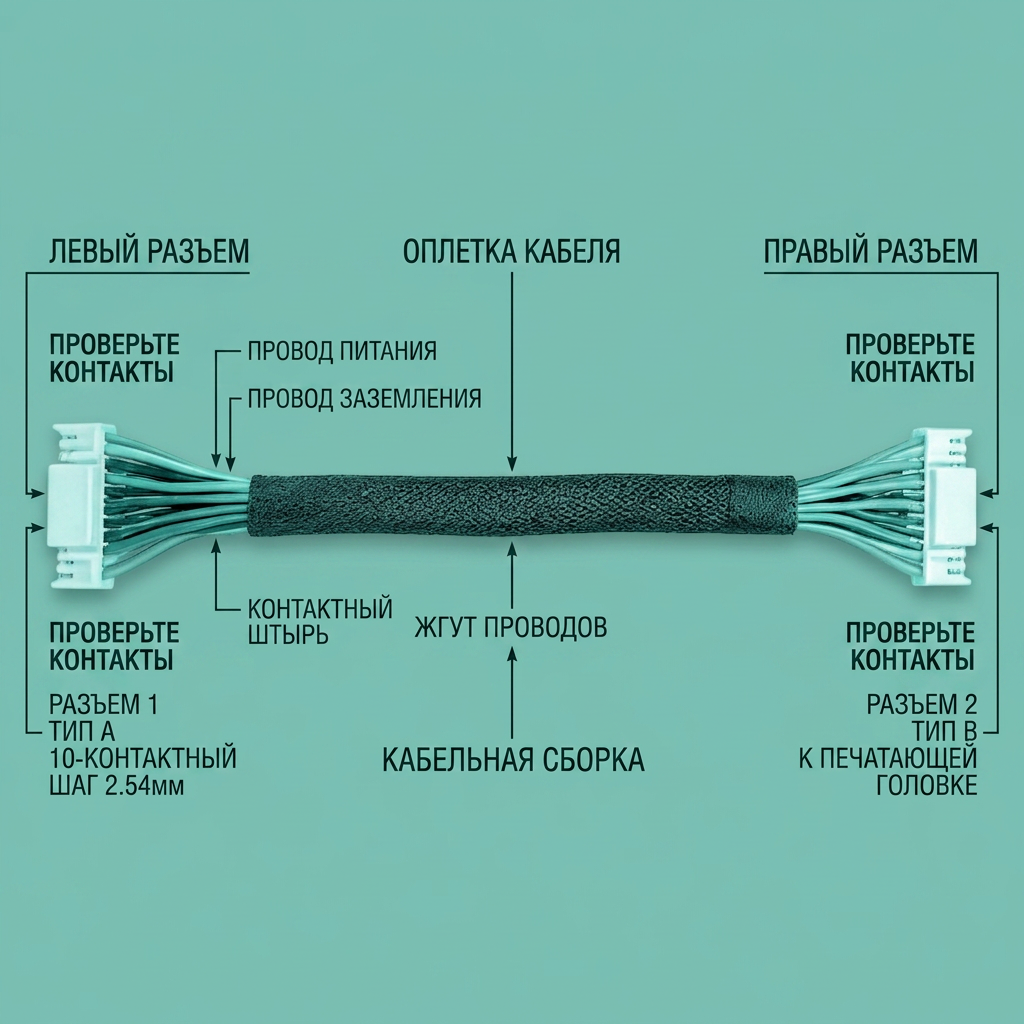

Кабель подключения экрана
Необходимые инструменты и материалы
- Шестигранный ключ H2.0/1.5
- Плоский пинцет
Подготовка
Для подготовки к следующим шагам выключите принтер и безопасно извлеките карту MicroSD.
Руководство по разборке
Шаг 1: Снимите экран и переднюю панель
- Для P1P обратитесь к соответствующему разделу «Экран и передняя панель» для снятия экрана и передней панели.
- Для P1S обратитесь к соответствующему разделу «Экран и передняя панель» для снятия экрана и передней панели.
Шаг 2: Снимите уплотнительную пену
Снимите уплотнительную пену вручную, стараясь не прилагать чрезмерных усилий, чтобы не повредить компоненты на материнской плате AP.
Шаг 3: Отсоедините Wi-Fi антенну и открутите винты
- После выключения питания вы можете сразу использовать отвертку, чтобы приподнять Wi-Fi антенну и отсоединить её.

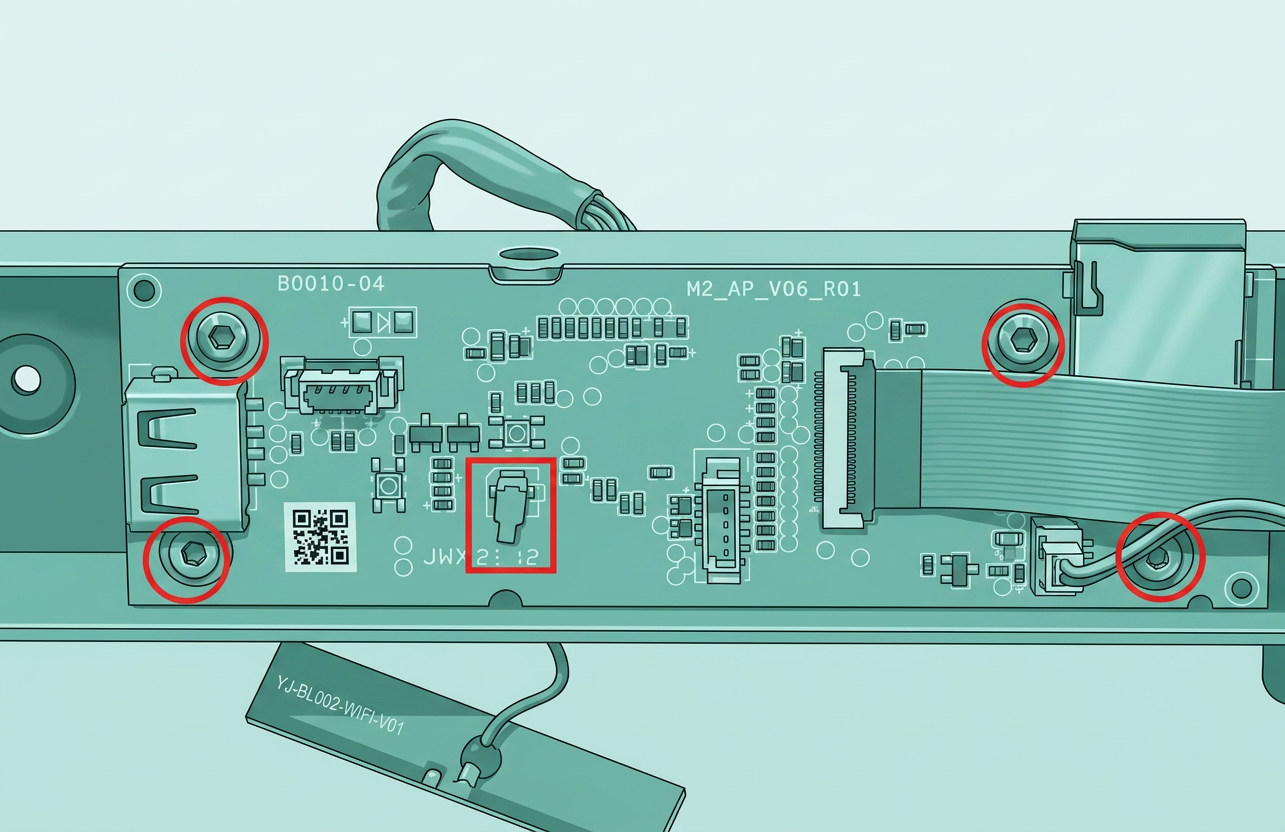

- Используйте шестигранный ключ H2.0, чтобы открутить 4 винта, удерживающих плату AP.
Шаг 4: Отсоедините кабель подключения экрана

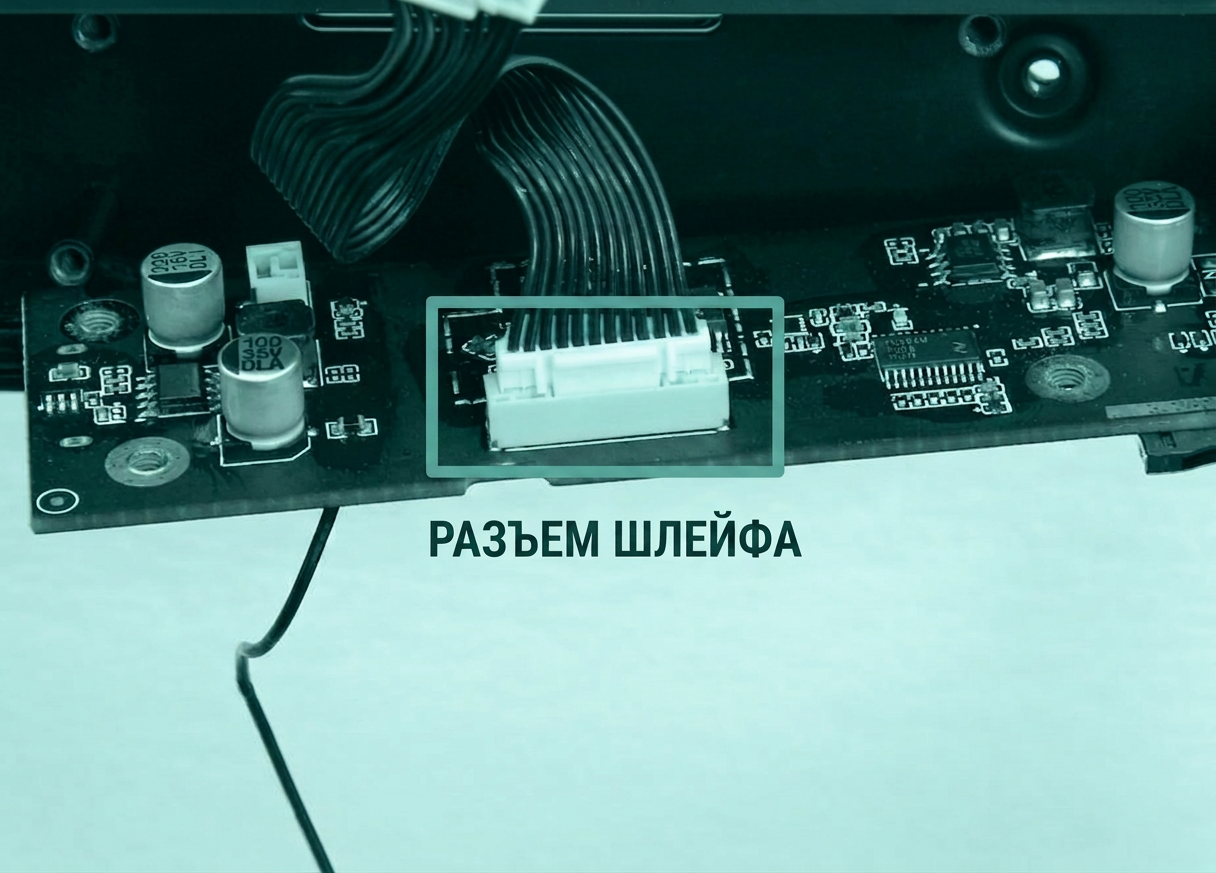

Извлеките плату AP из рамы и отсоедините кабель подключения экрана.
Руководство по сборке
Шаг 1: Подключите кабель
Подключите новый кабель подключения экрана к плате AP.
Шаг 2: Установка платы AP
Установите плату AP и пропустите кабель подключения экрана через отверстие для кабеля. Обратите внимание, что антенна Wi-Fi снизу должна быть проложена через это отверстие.
Установите плату AP на раму, ориентируясь по положению выреза слота для карты MicroSD.
Шаг 3: Закрепление винтов
После установки платы AP закрепите её на месте с помощью соответствующих винтов. Затем аккуратно подключите антенну Wi-Fi к плате AP.
Шаг 4: Установка уплотнительной пены
Чтобы завершить процесс установки, нанесите повторно уплотнительную пену на поверхность платы AP, как показано на изображении ниже.
Шаг 5: Установка передней крышки и экрана
См. соответствующий материал по разделу «Передняя крышка и экран» для установки экрана и передней крышки.
Как проверить
Включите принтер, убедитесь, что экран отображается корректно и кнопки на нём реагируют нормально, тогда установка выполнена успешно.
