Замена экструдера
Инструменты
Шестигранный ключ H2.0/H1.5
Подготовка
Выгрузите филамент, убедитесь, что температура сопла остыла ниже 50 градусов, а питание принтера отключено.
Видеоинструкция
Разборка

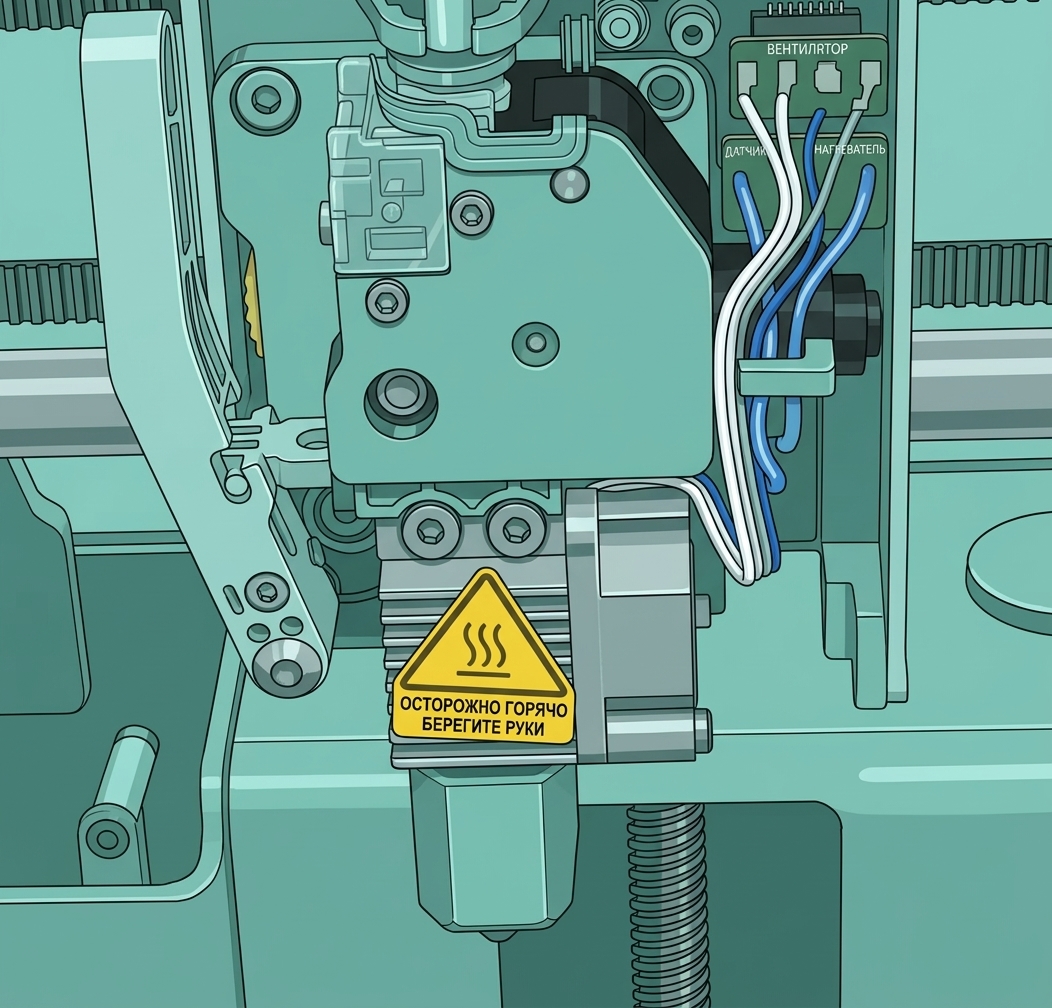

Шаг 1 - Снятие полного хотенда
Для снятия полного узла хотенда обратитесь к соответствующему разделу «Сборка полного хотенда» на странице технического обслуживания.

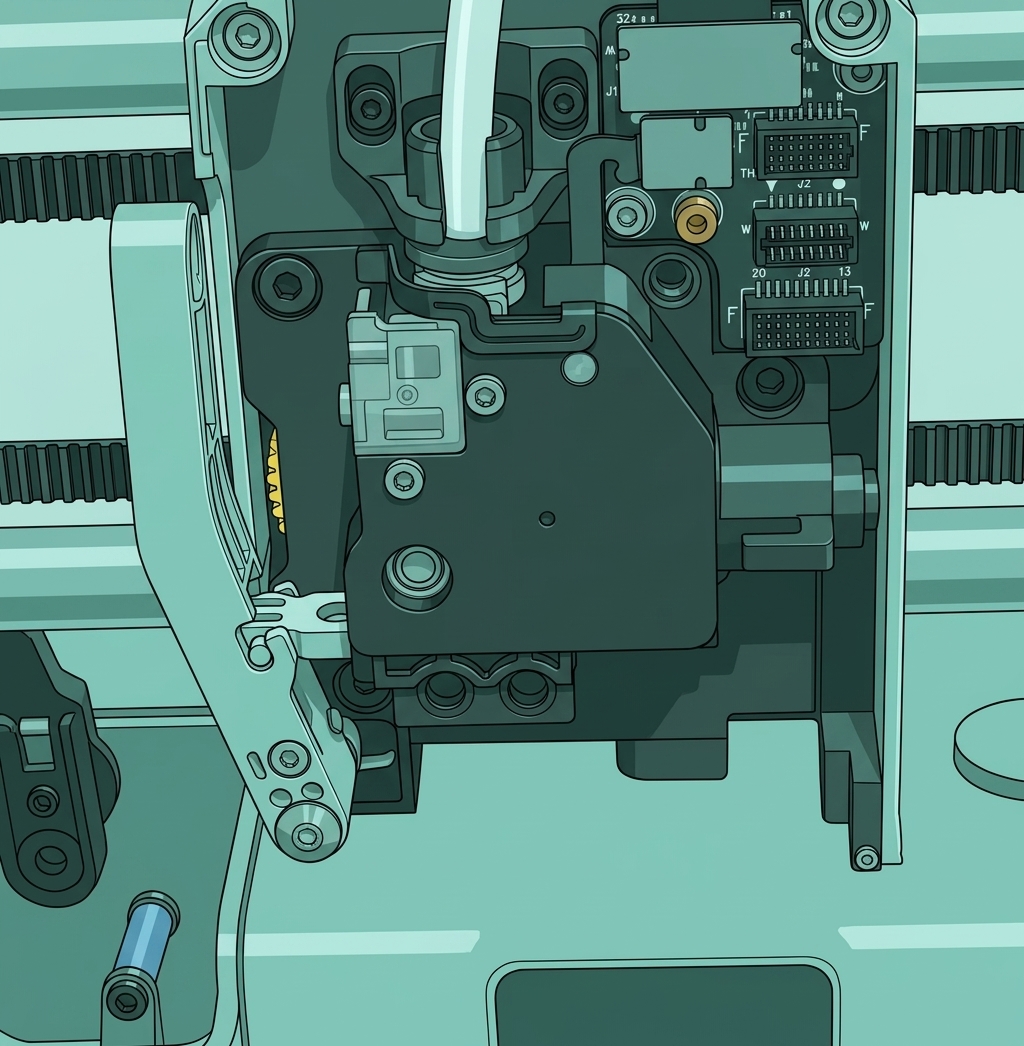

Шаг 2 - Отсоединение
Отсоедините трубку филамента и кабель датчика Холла.

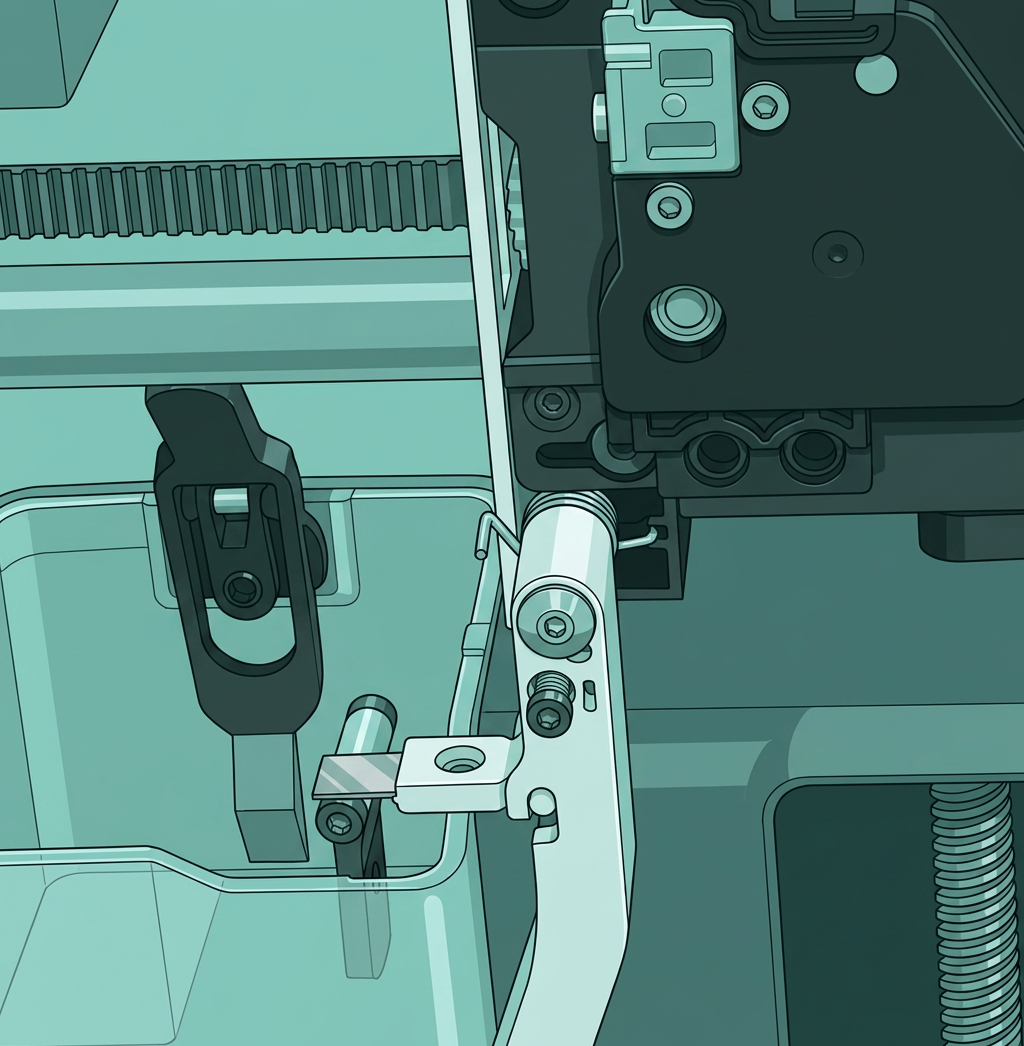

Шаг 3 - Освобождение ножа

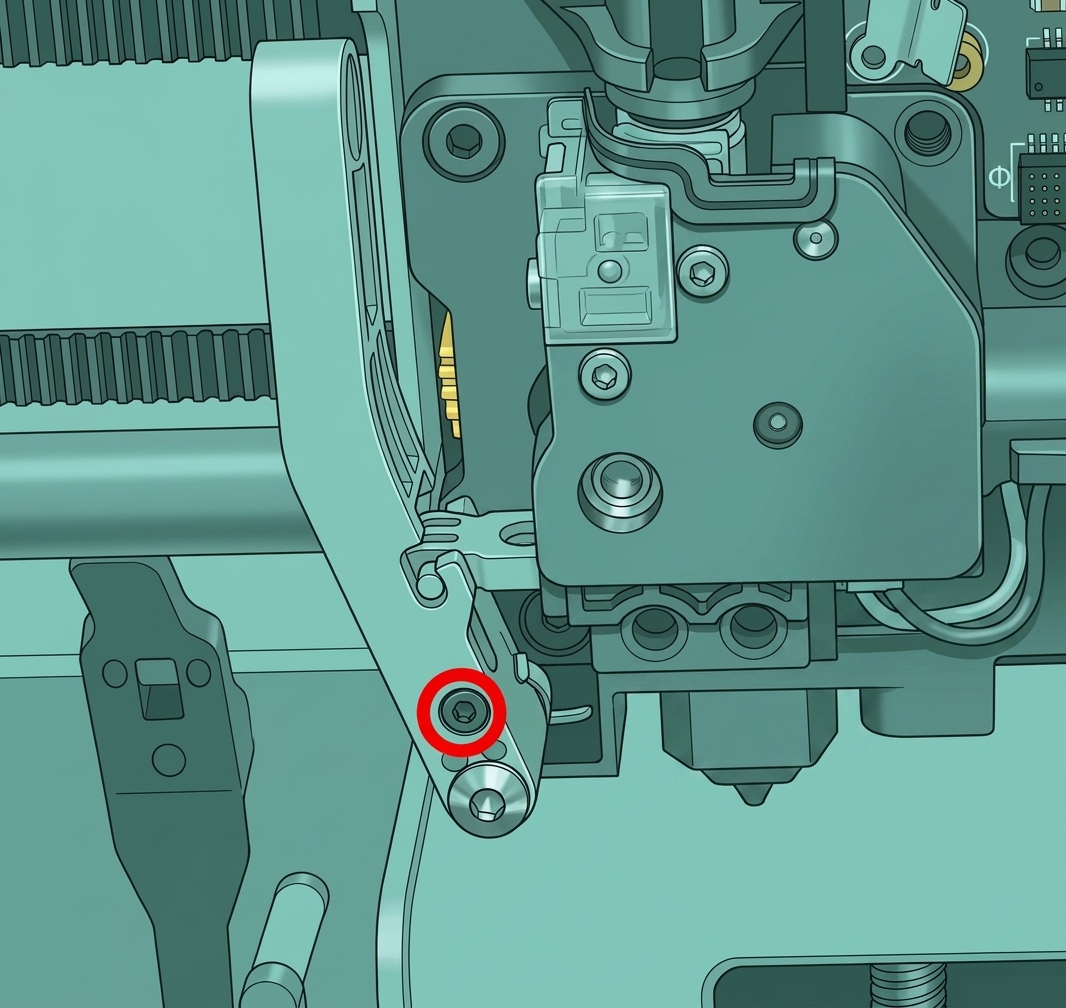

Ослабьте винт рычага ножа шестигранным ключом H1.5, чтобы нож освободился от экструдера, а рычаг ножа мог полностью опуститься.
 |
 |

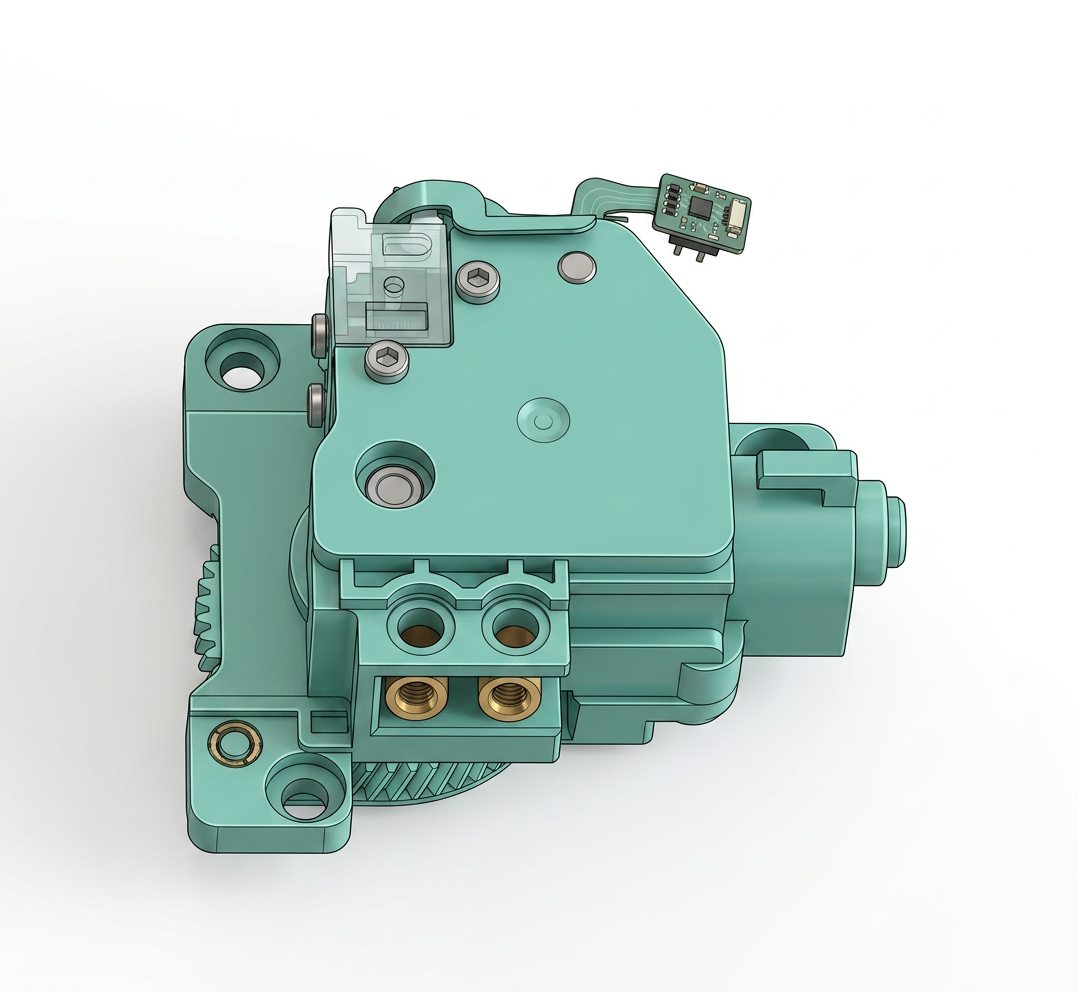

Шаг 4 - Снятие узла экструдера

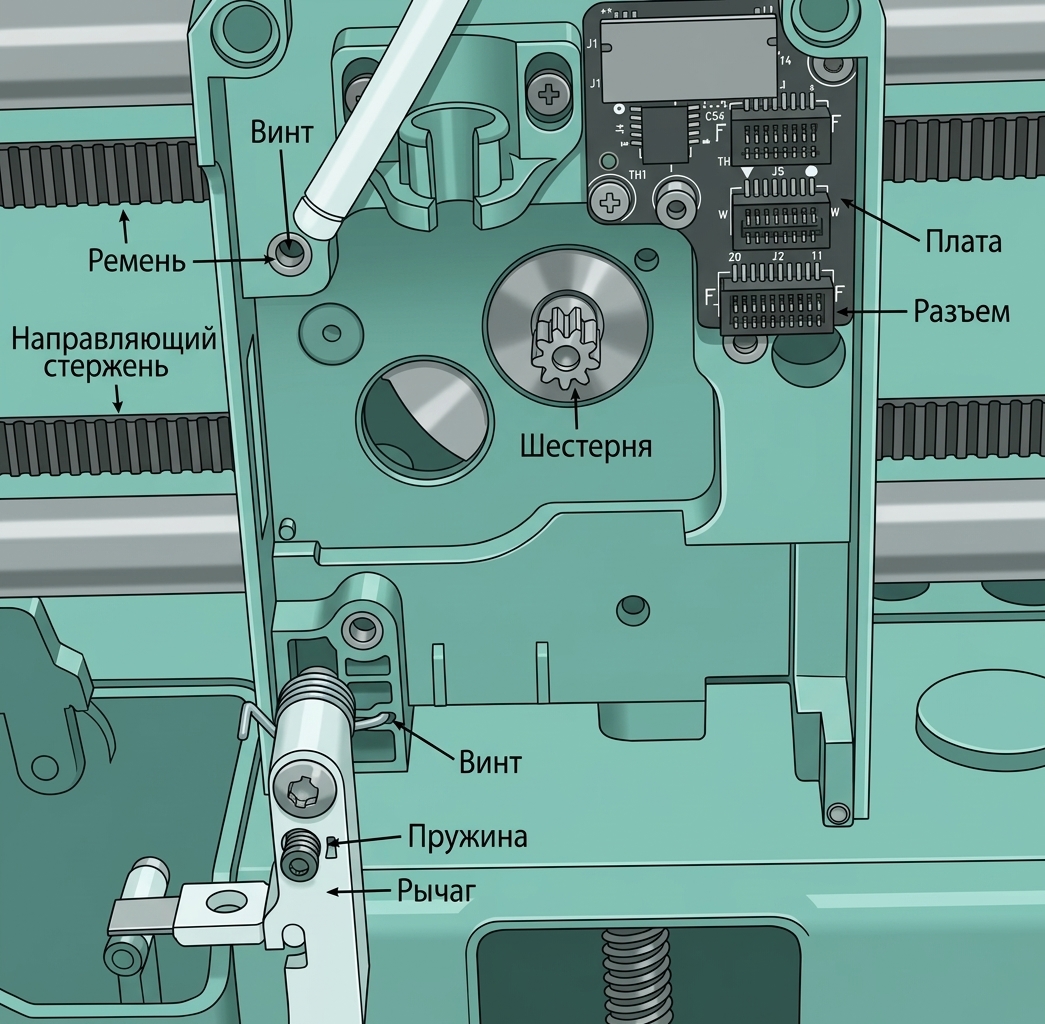

Открутите 3 винта шестигранным ключом H2.0 и снимите экструдер.
 |
 |
(Опционально) Замена подшипника экструдера
Если подшипник экструдера поврежден, вы можете приобрести новый со следующими размерами и заменить его:
- Внутренний диаметр d: 3 мм
- Внешний диаметр D: 8 мм
- Ширина H: 4 мм
Для разборки экструдера и определения положения подшипника обратитесь к этой статье Вики: Руководство по обслуживанию экструдера: очистка и смазка - серия X1&P1
Сборка
Шаг 1 - Установка блока экструдера
Установите экструдер на инструментальную головку и закрепите 3 винтами.
 |
|
Шаг 2 - Подключение трубки и кабеля
Подключите PTFE-трубку к экструдеру и подключите кабель датчика Холла.

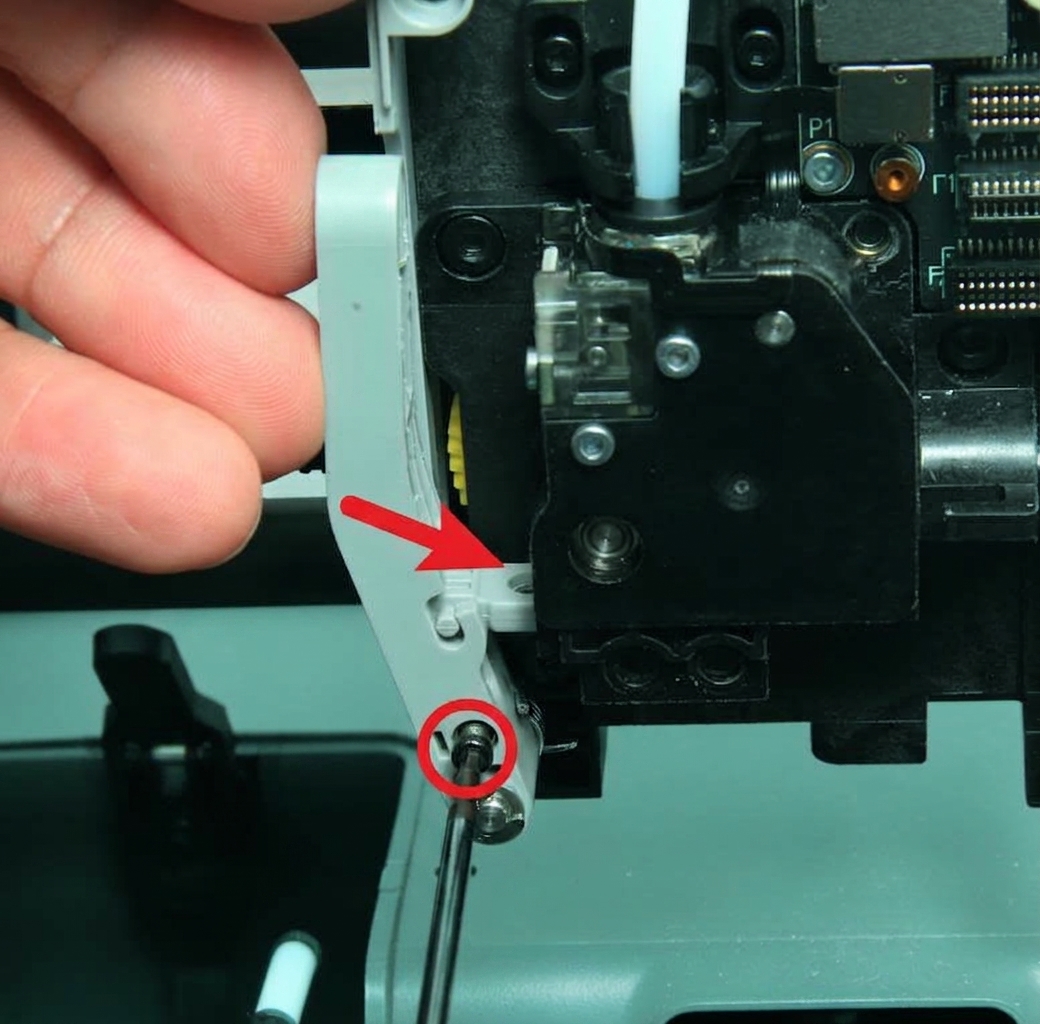

Шаг 3 - Установка резака для филамента
Поднимите рычаг резака, вставьте резак в паз экструдера и закрепите винт для фиксации рычага.
Шаг 4 - Установка полного хотэнда и закрытие переднего корпуса
Обратитесь к соответствующему разделу «Сборка полного хотэнда» на странице обслуживания для установки полного хотэнда и монтажа переднего корпуса.
 |
 |
Как проверить
Включите принтер и выполните процесс ручной загрузки и выгрузки филамента. Если отклонений нет, это означает, что операция выполнена успешно.
 |
 |
