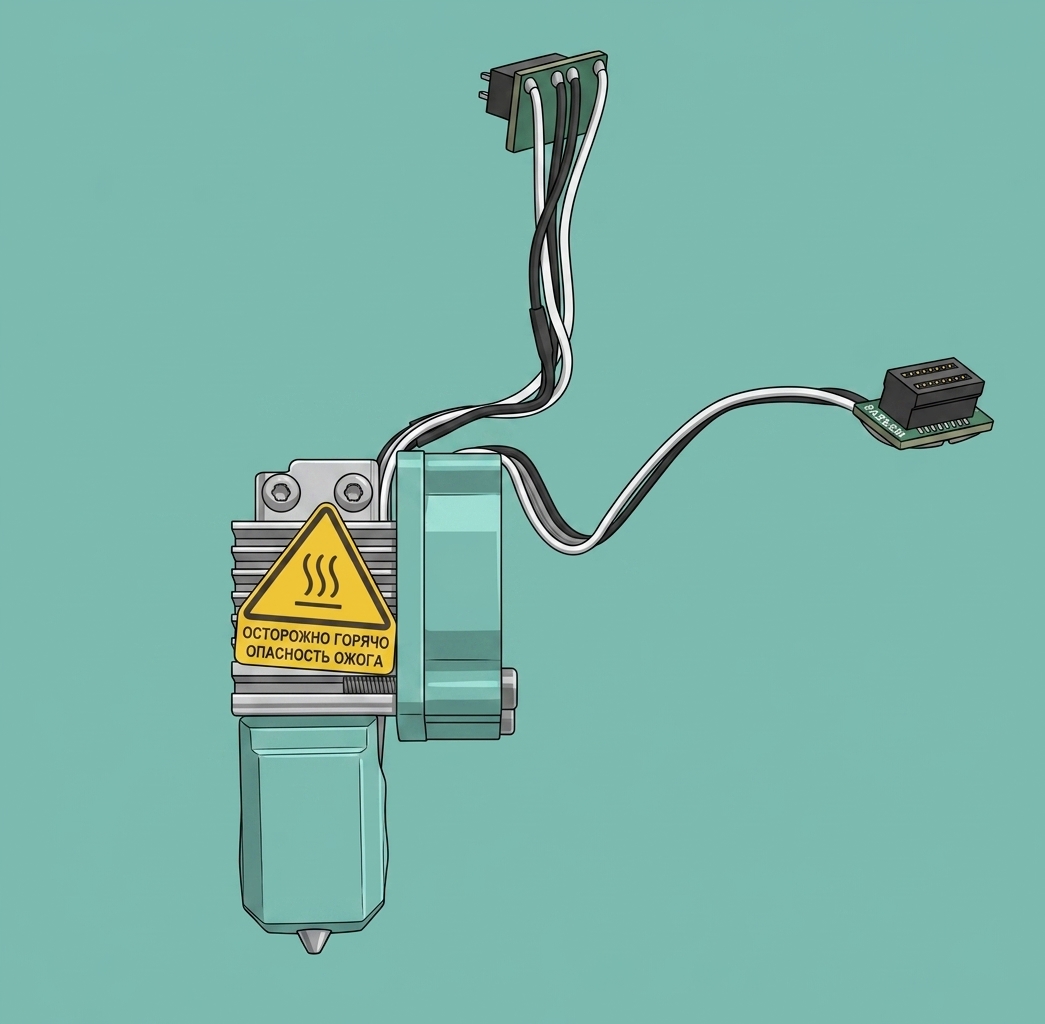

Полный узел хотэнда
📌 Примечание:Если вы заменили сопло на сопло с другими характеристиками, убедитесь, что информация о сопле обновлена вручнуюна экранеперед печатью.
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить питание принтера перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному электрическому повреждению и опасным ситуациям.
При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электрическими компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполняются безопасно и эффективно.
Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Уведомление о настройках программного обеспечения Bambu Studio
В последней версии Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614) возможность изменения информации о сопле в разделе "Детали принтера" отключена (как показано на скриншоте ниже) и теперь предназначена только для отображения.
Некоторые пользователи могут ошибочно считать это проблемой программного или аппаратного обеспечения из-за изменений по сравнению с предыдущими версиями. Однако это изменение предназначено для повышения согласованности работы и безопасности пользователей. Изменения сопла должны выполняться непосредственно на принтере. Разрешение изменений через интерфейс программного обеспечения может ввести новых пользователей в заблуждение, заставив их думать, что физическая замена сопла не требуется перед печатью.
Инструменты
- Новый узел хотэнда
- Шестигранный ключ H2.0
Подготовка
Выгрузите филамент, и убедитесь, что температура сопла остыла ниже 50 градусов и питание принтера выключено.
Видеоинструкция
Руководство по снятию
Шаг 1 -Снимите переднюю крышку инструментальной головки
Поднимите переднюю крышку инструментальной головки, отсоедините разъем вентилятора инструментальной головки и снимите переднюю крышку.
 |
 |
Шаг 2 -Отсоедините кабели
Отсоедините кабели охлаждения хотэнда (сверху), термистора и керамического нагревателя (снизу). Затем освободите кабели из зажимов.
Шаг 3 -Снимите узел хотэнда
Используйте шестигранный ключ H2.0, чтобы открутить два винта и извлечь хотэнд.

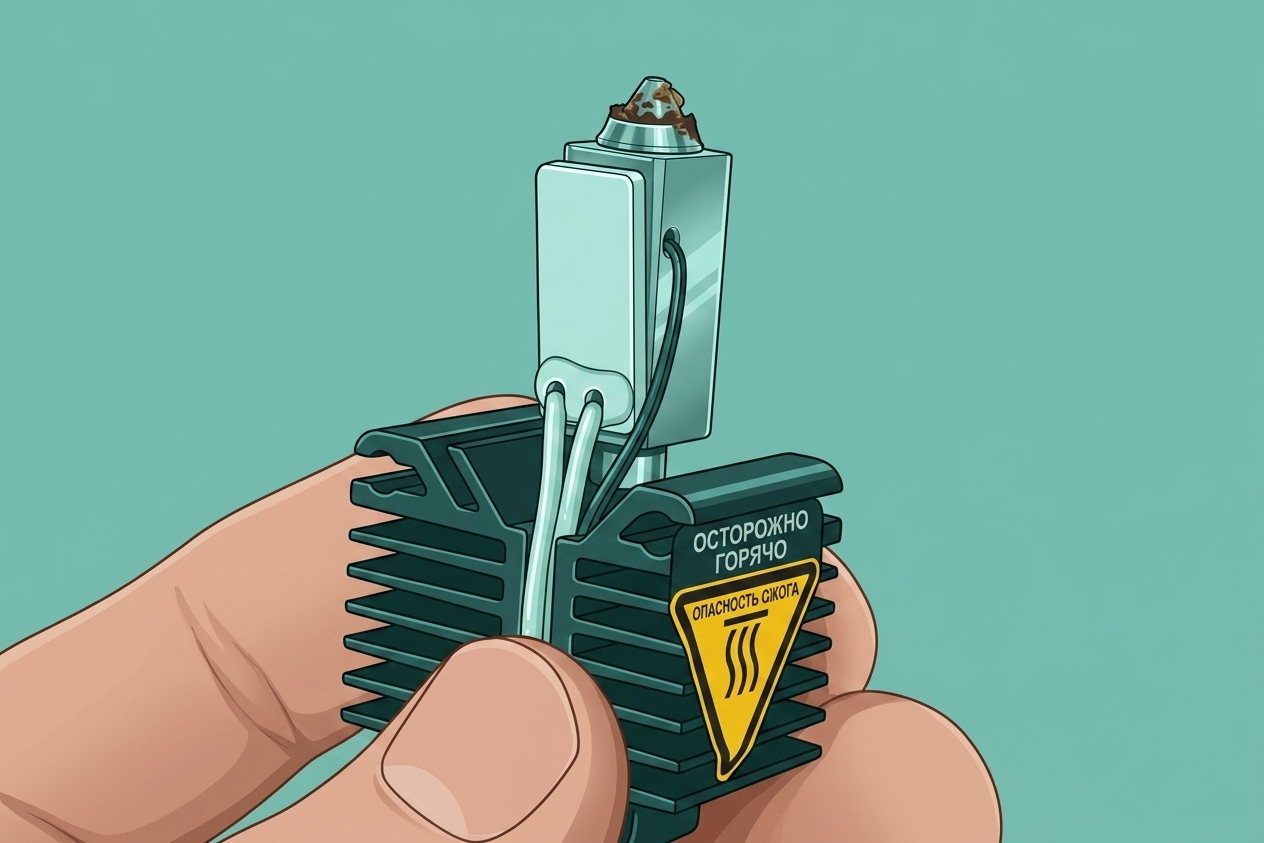

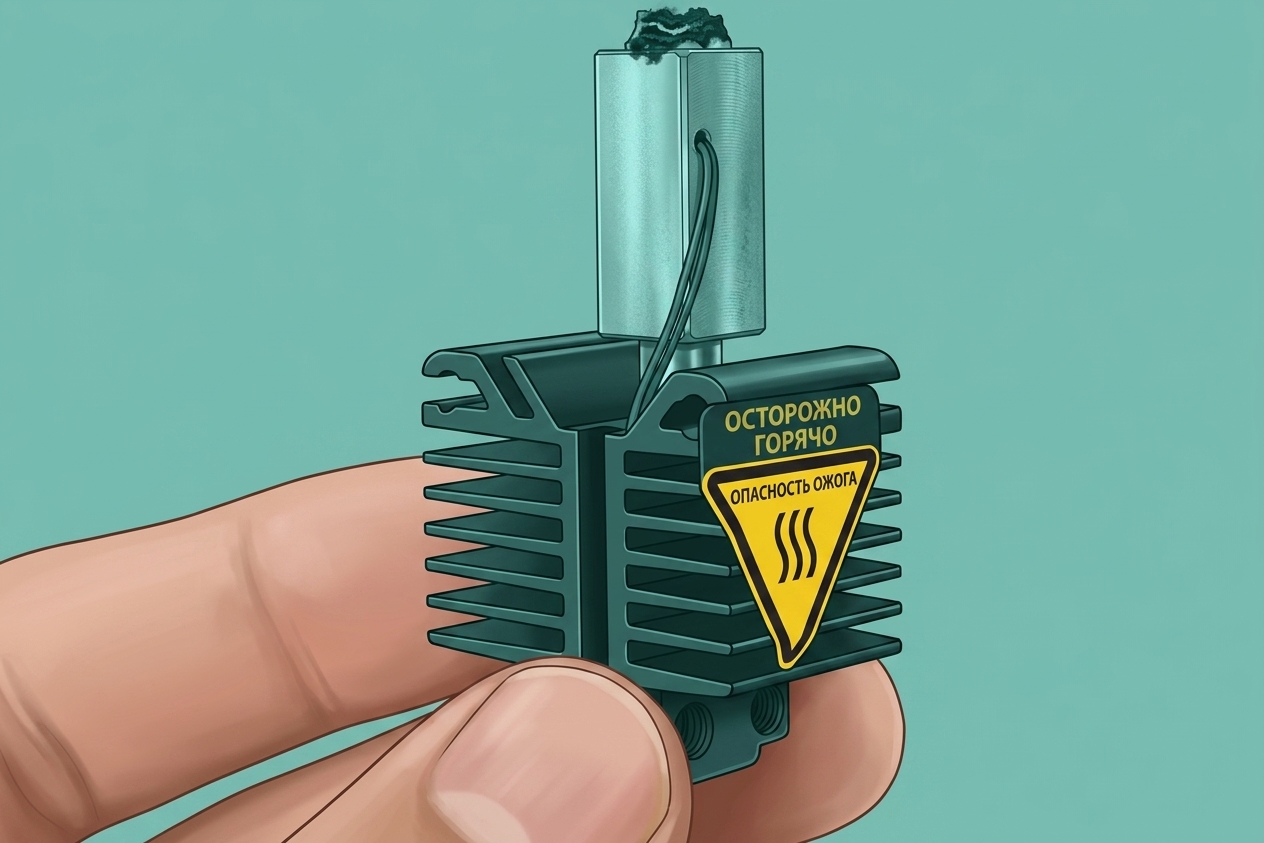

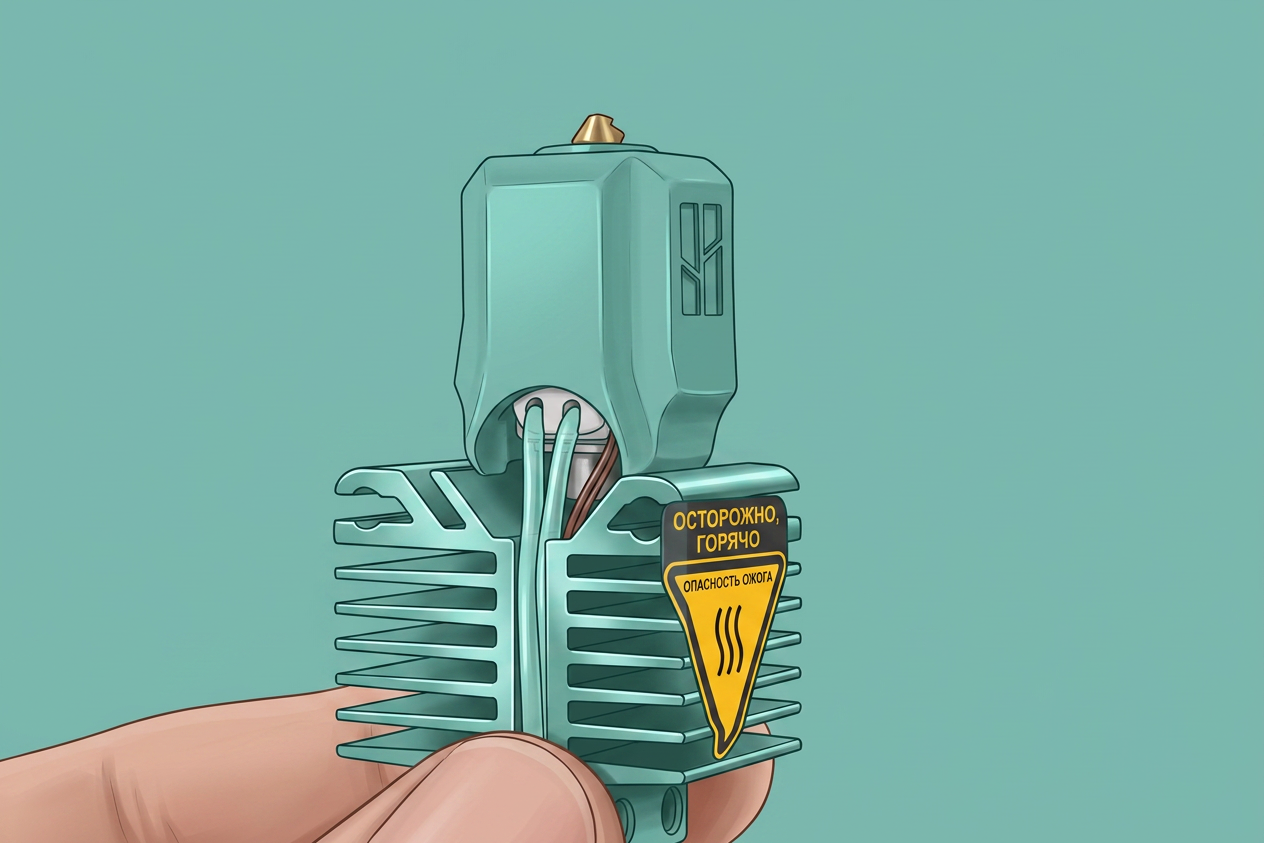

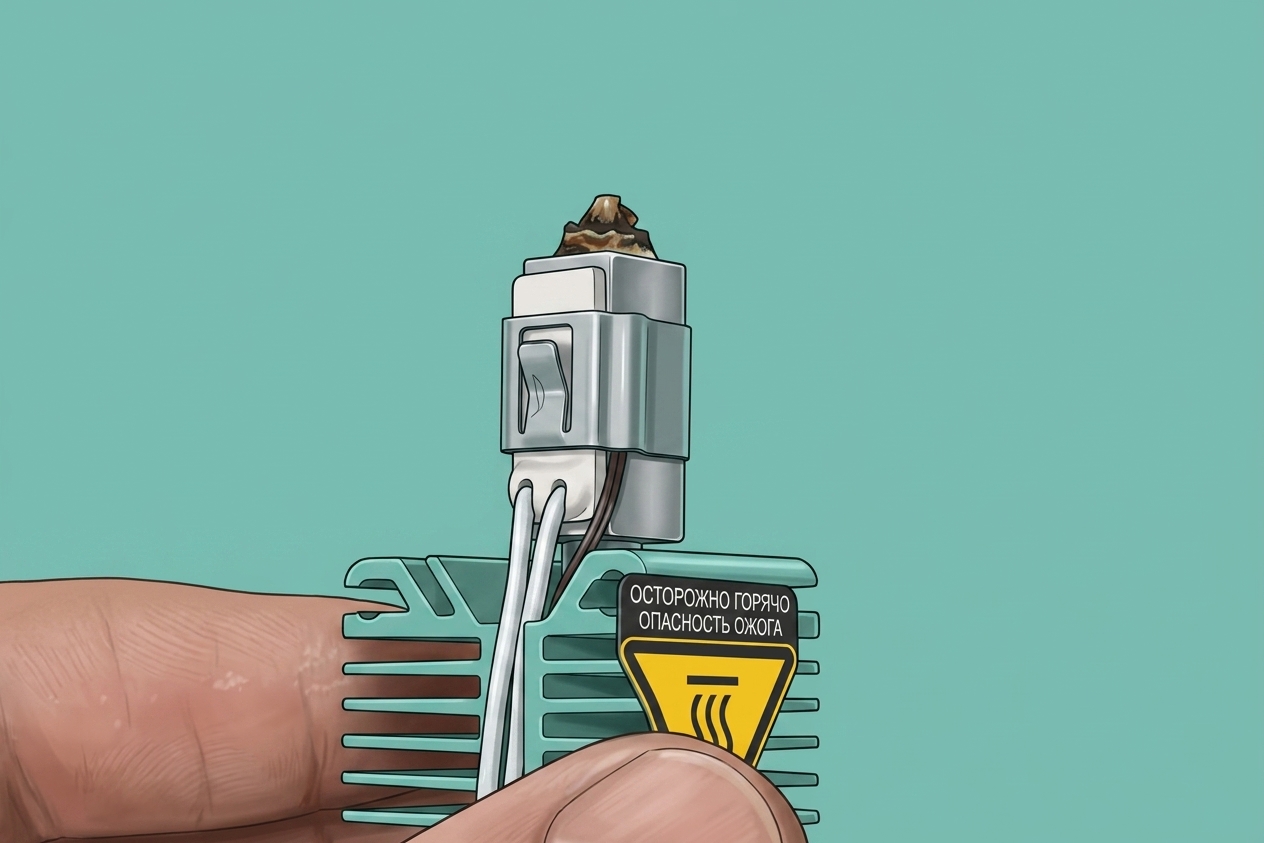

ℹ️Примечание:Если прилипание филамента или остатки препятствуют легкому снятию хотэнда с нагревательной базы, вы можете слегка нагреть хотэнд. Затем аккуратно подденьте его пинцетом или отверткой. Наденьте термостойкие перчатки перед снятием хотэнда. После снятия используйте плоскогубцы или ножницы, чтобы отрезать любой остаточный филамент на верхушке хотэнда для обеспечения правильной повторной установки.
Шаг 4 -Разберите узел хотэнда

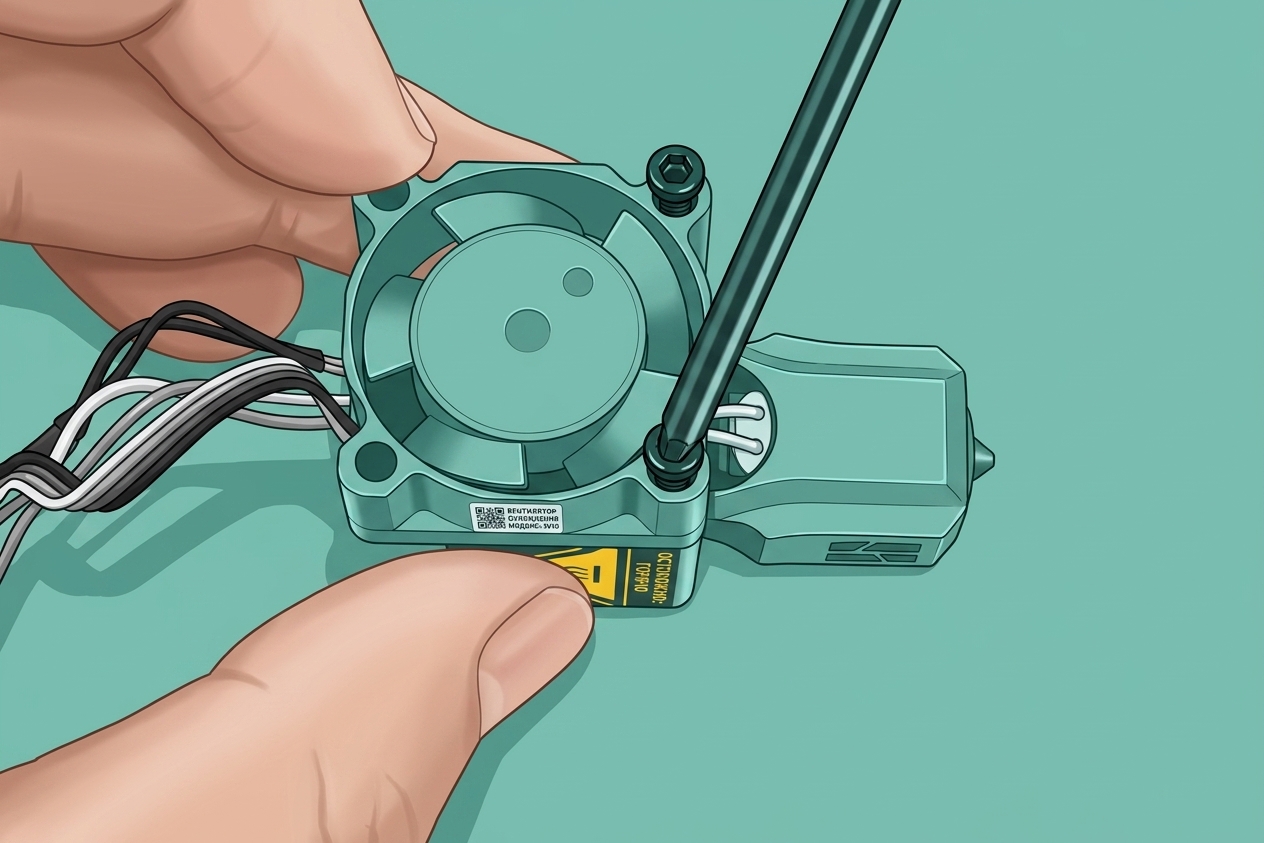

- Снимите вентилятор охлаждения хотэнда.

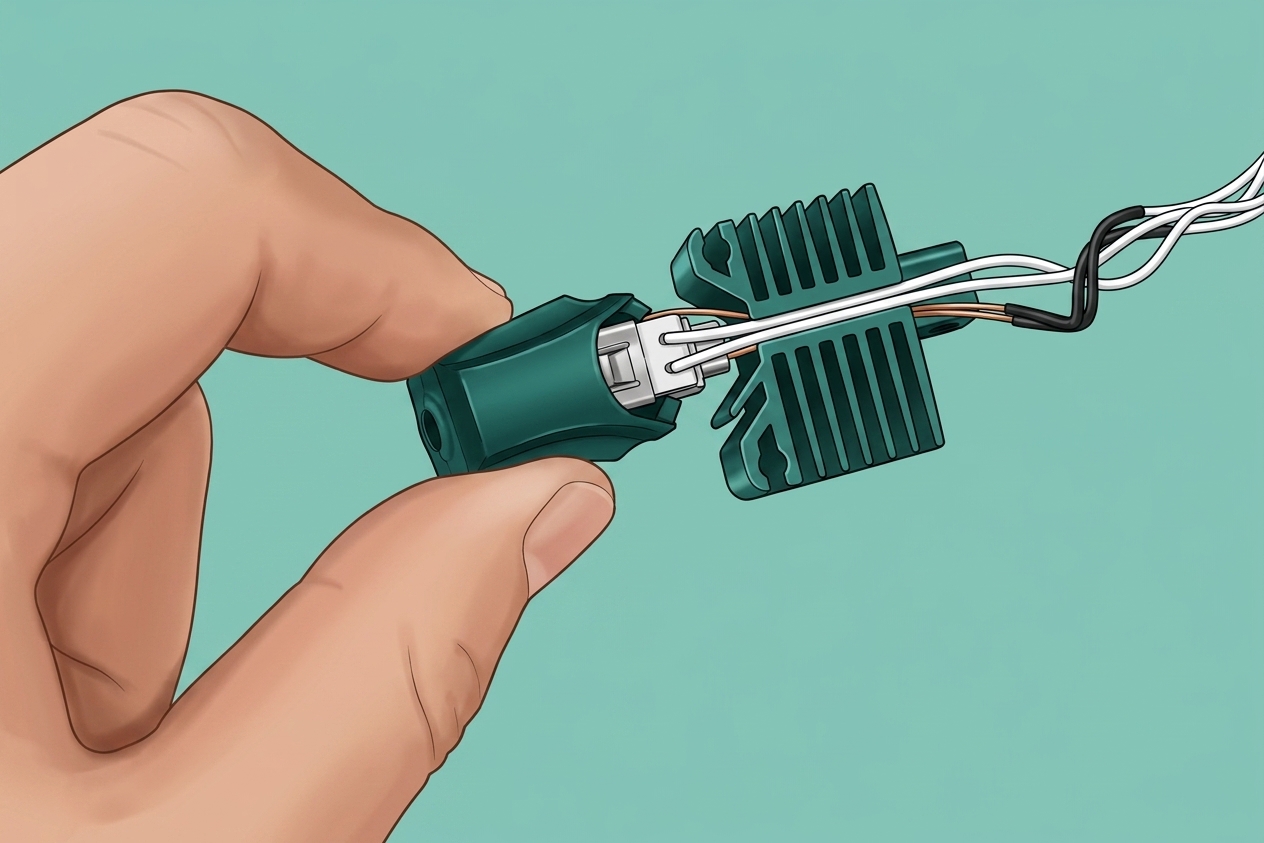

2. Снимите силиконовый чехол.

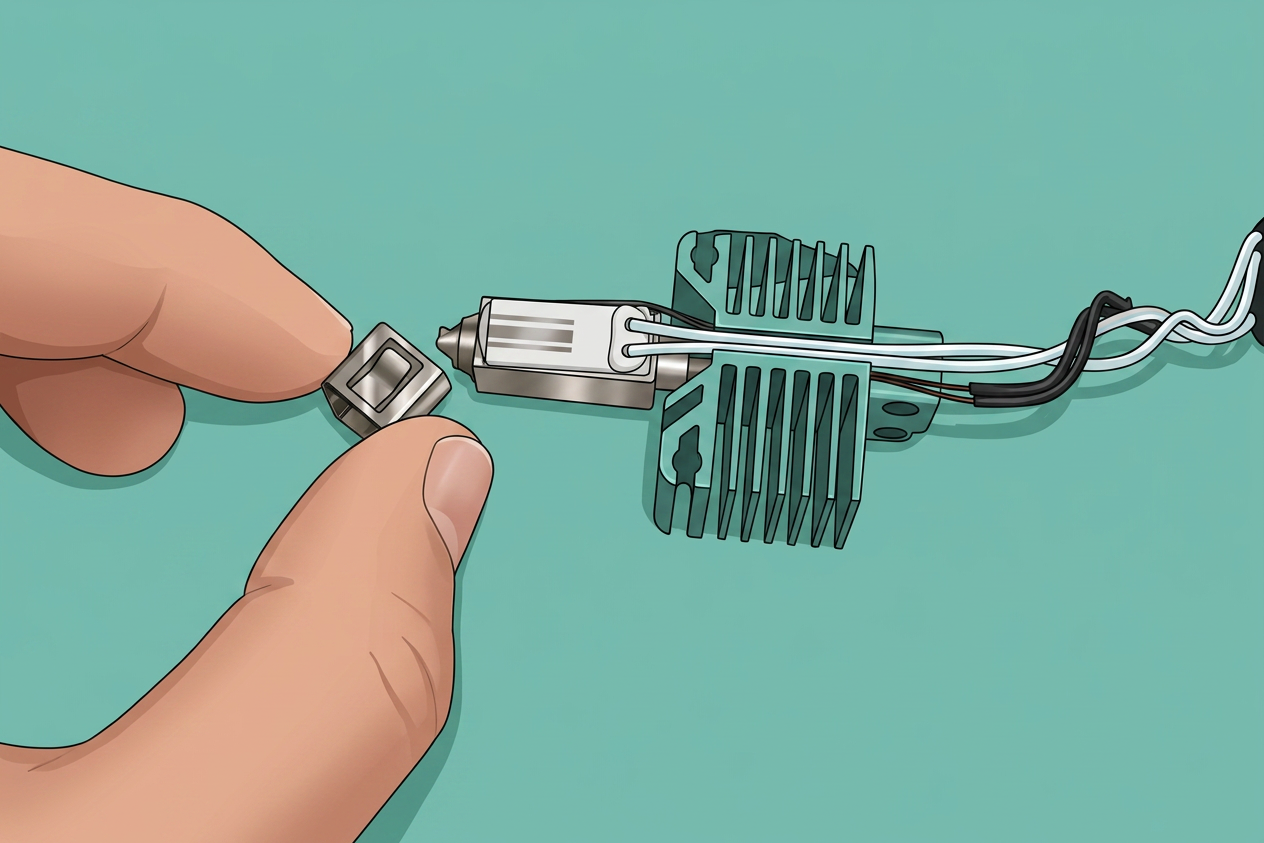

3. Снимите фиксирующий зажим.

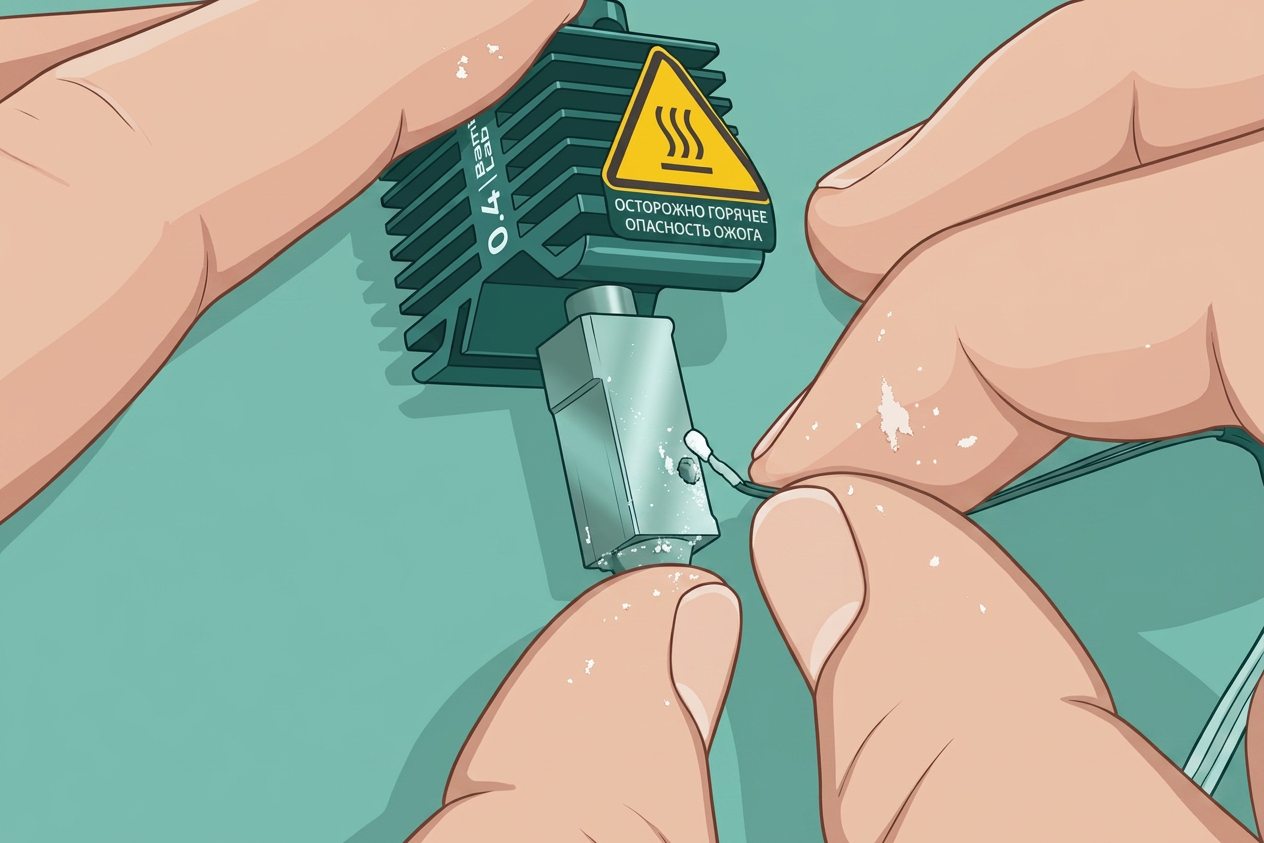

4. Снимите керамический нагреватель и термистор.
Руководство по установке
Шаг 1 -Соберите узел хотэнда

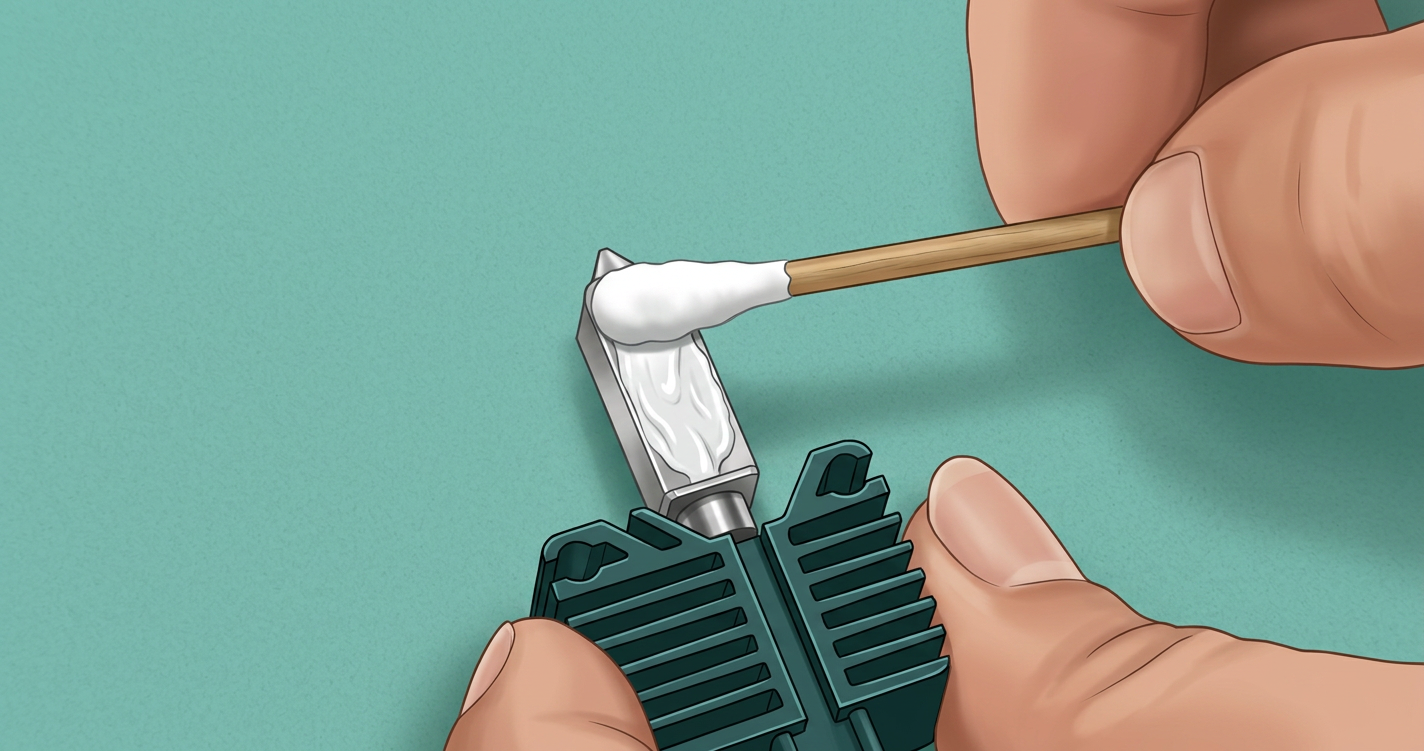

- Нанесите новую термопасту.

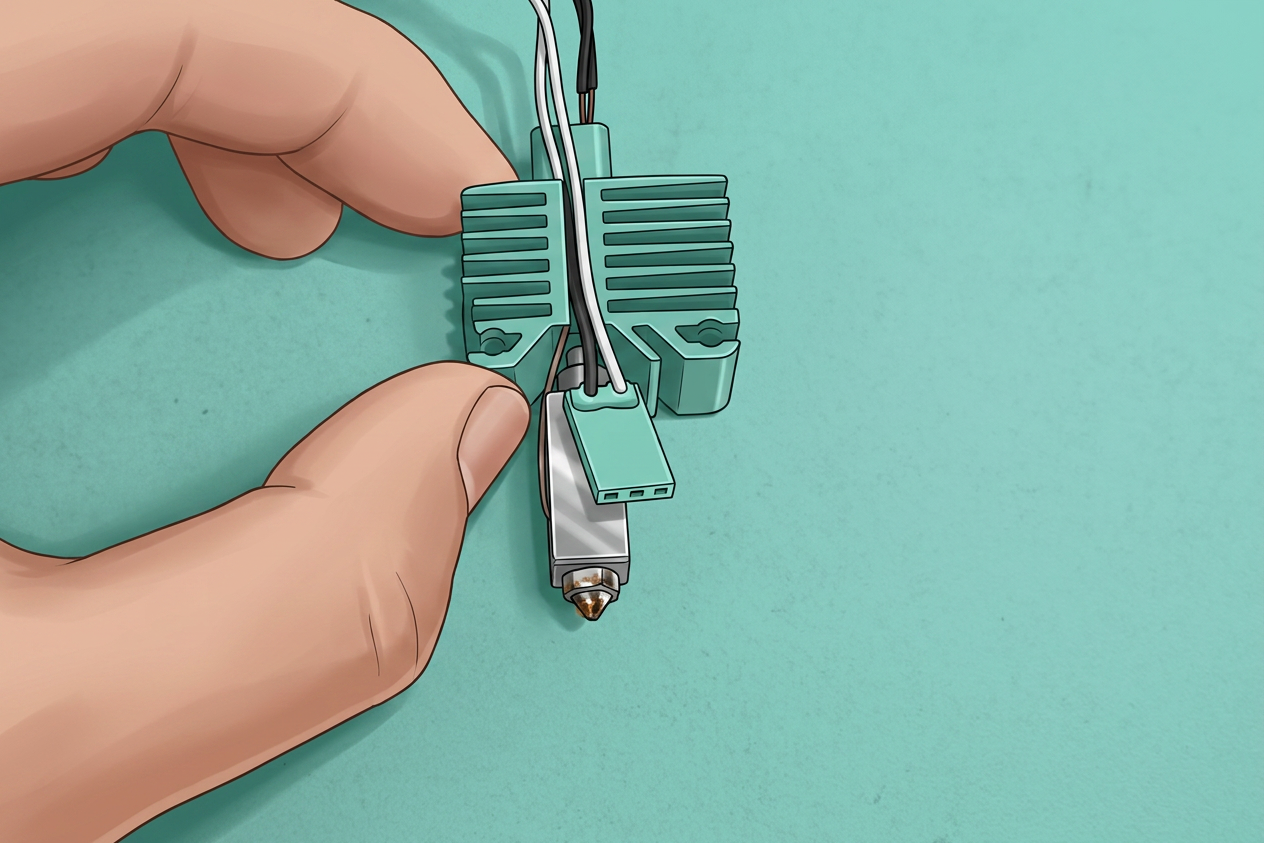

2. Установите термистор и предварительно проложите его кабель. Затем установите керамический нагреватель, используя его кабель для фиксации кабеля термистора на месте.
3. Установите фиксирующий зажим.
4. Установите силиконовый чехол.

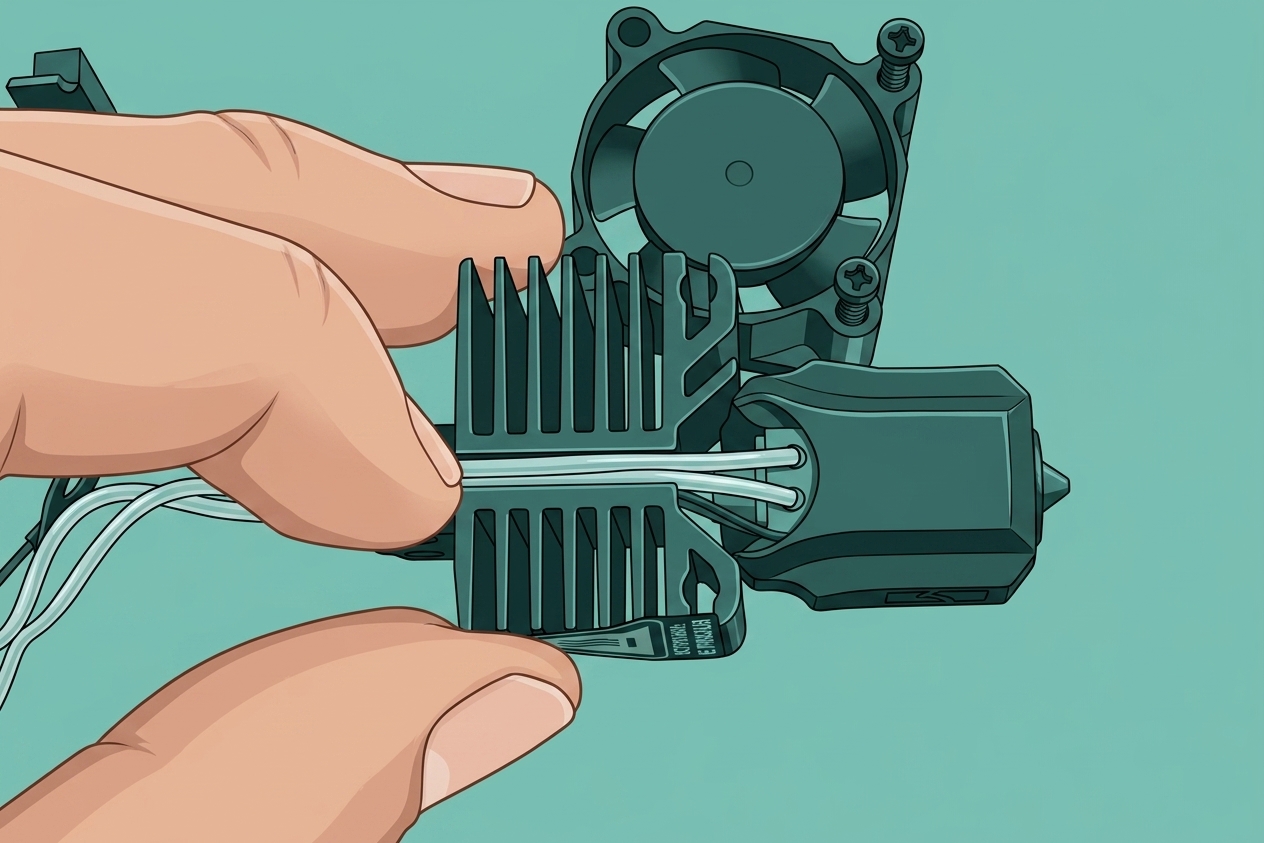

5. Убедитесь, что кабели установлены в своих каналах, затем установите вентилятор охлаждения хотэнда.
Шаг 2 -Установите узел хотэнда
Вставьте хотэнд в инструментальную головку, вставьте два монтажных винта и затяните их шестигранным ключом H2.0.
Шаг 3 -Подключите кабели хотэнда
Закрепите кабели охлаждения хотэнда (сверху), термистора и керамического нагревателя (снизу) в их зажимах и подключите их к интерфейсной плате.
Шаг 4 -Установите сборку передней крышки
Подключите кабель вентилятора передней крышки к интерфейсной плате и закройте переднюю крышку.
|
.jpg) |
Синхронизировать информацию о сопле на устройстве

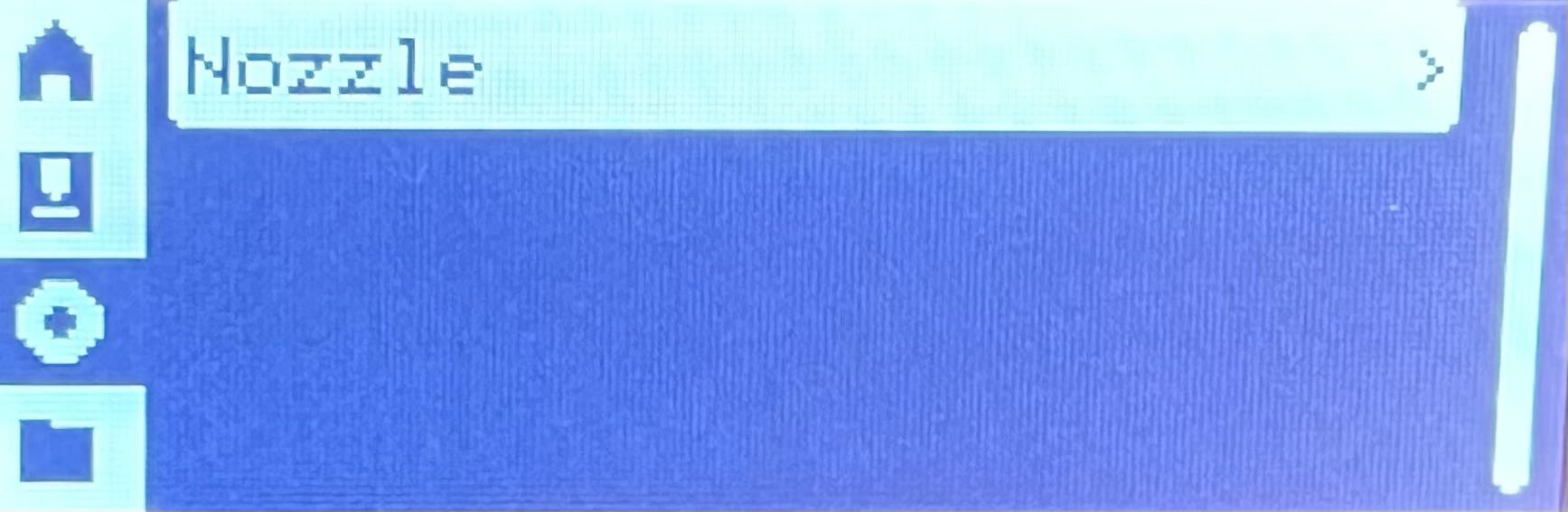

Если вы заменили хотенд на другой с иным диаметром или материалом, убедитесь, что информация о сопле вручную обновлена на экране перед печатью:
Как проверить

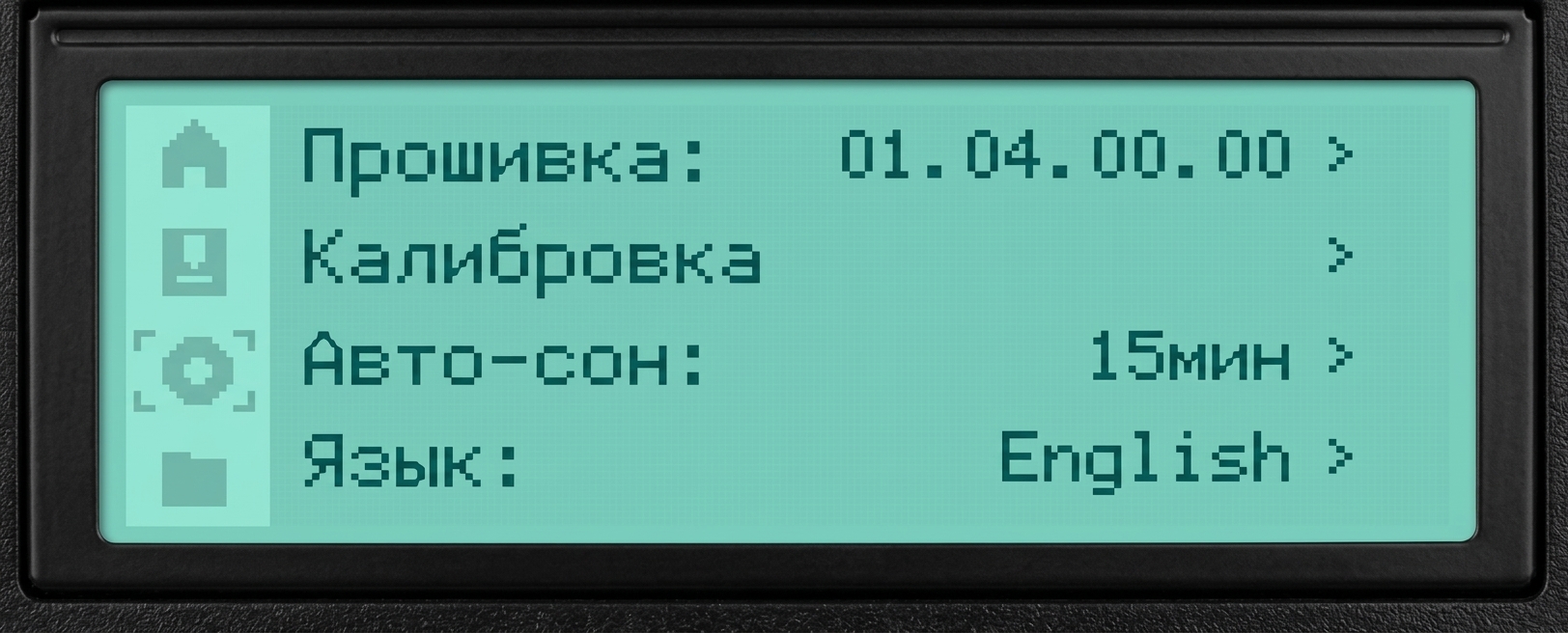

Включите принтер и запустите процесс «Калибровка» устройства. Этот процесс занимает около 20 минут. Если процесс пройдет успешно, это означает, что операция выполнена правильно.
