Руководство по замене платы TH — A1 mini

В этом руководстве мы покажем, как заменить плату TH на A1.

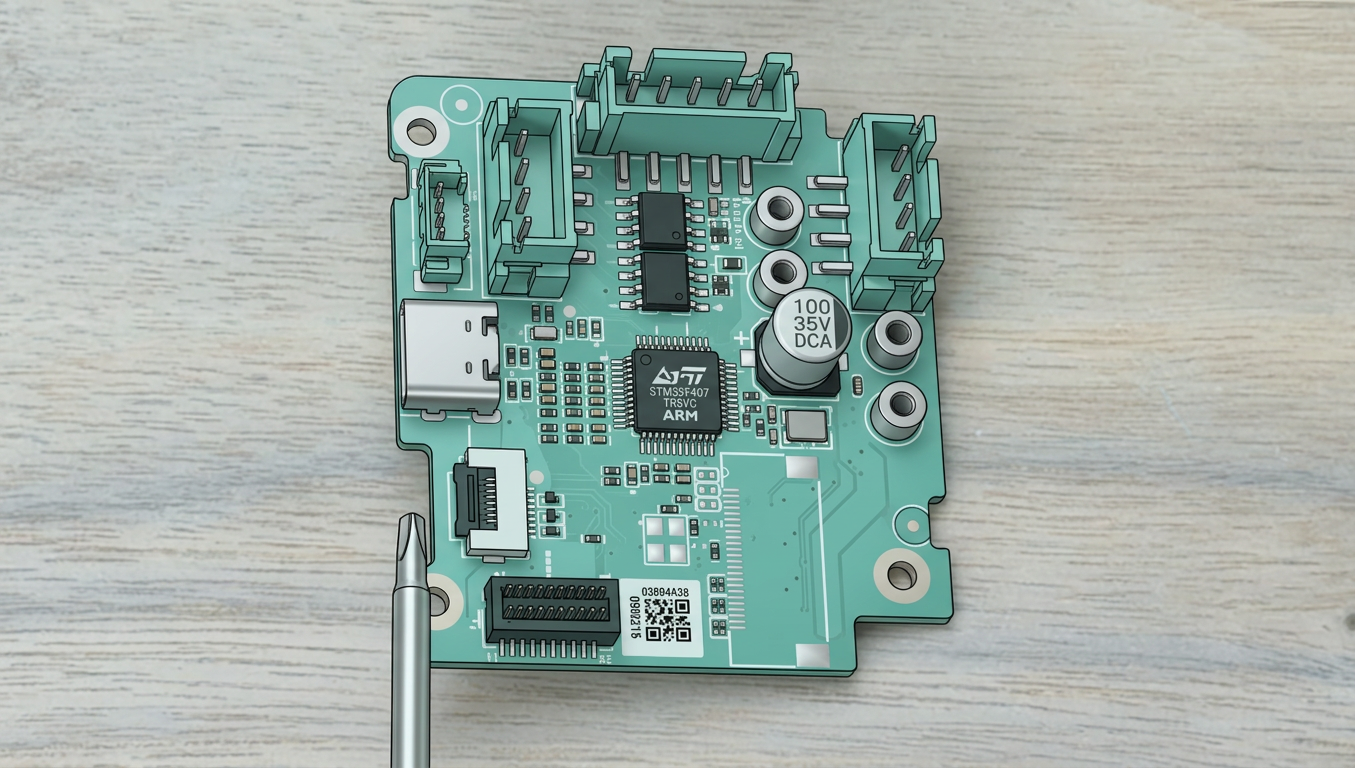

Примечание: В новой версии платы TH отсутствуют два клеммных разъема (обведены красным), остались только контактные площадки для пайки.

Когда использовать?

Это руководство предназначено для использования, если возникла проблема с платой TH.>

Общие проблемы, которые могут указывать на необходимость замены платы TH A1, включают:

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Удаление старой платы TH

1. Снимите заднюю крышку инструментальной головки

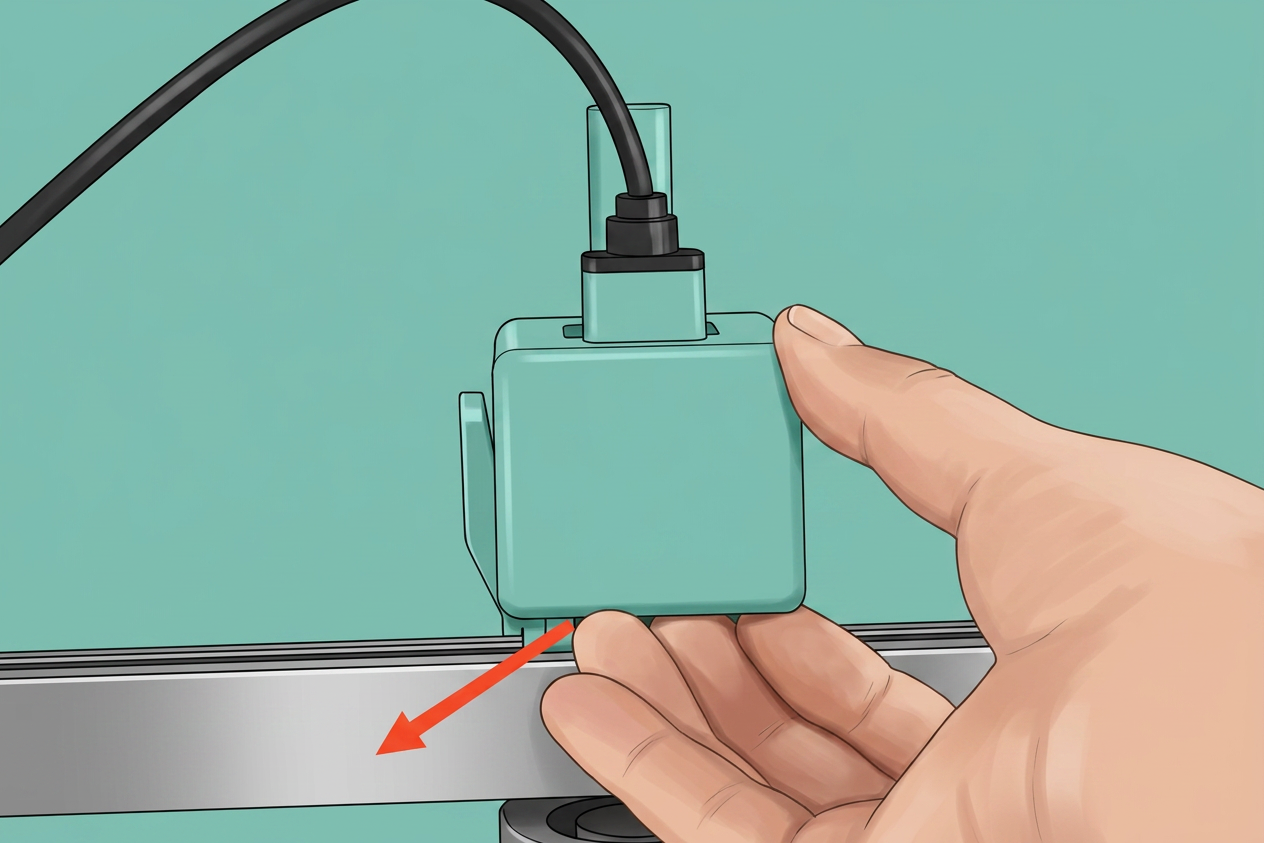

Первый шаг при замене неисправной платы TH — снять заднюю крышку инструментальной головки. Аккуратно подденьте заднюю крышку, потянув за нижнюю часть, как показано ниже.

2. Отсоедините кабель USB-C от инструментальной головки

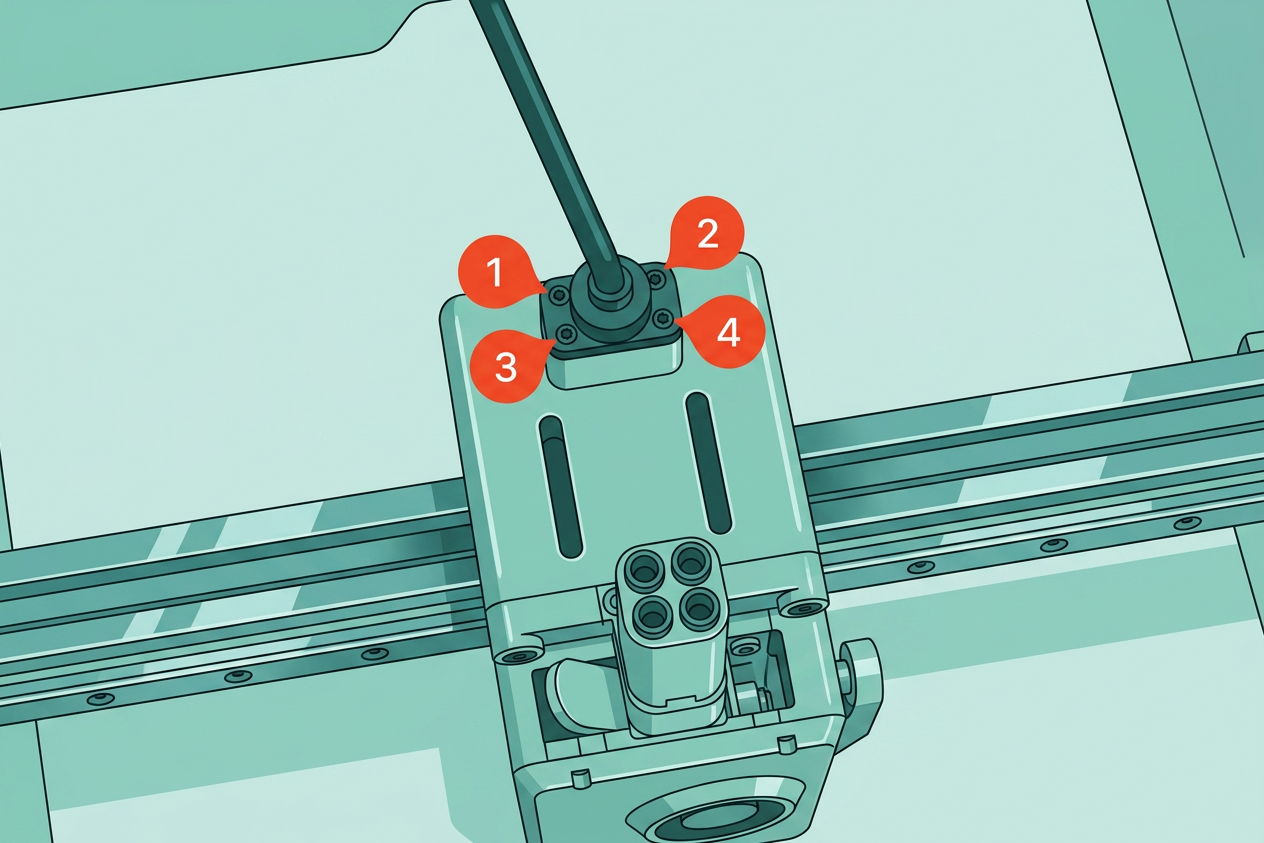

Далее открутите четыре винта, удерживающие кабель USB-C на инструментальной головке A1. После удаления винтов кабель USB-C можно вытянуть вверх для снятия.

3. Открутите винты платы TH

Снимите три черных винта, удерживающих плату TH на месте.

4. Отсоедините кабели

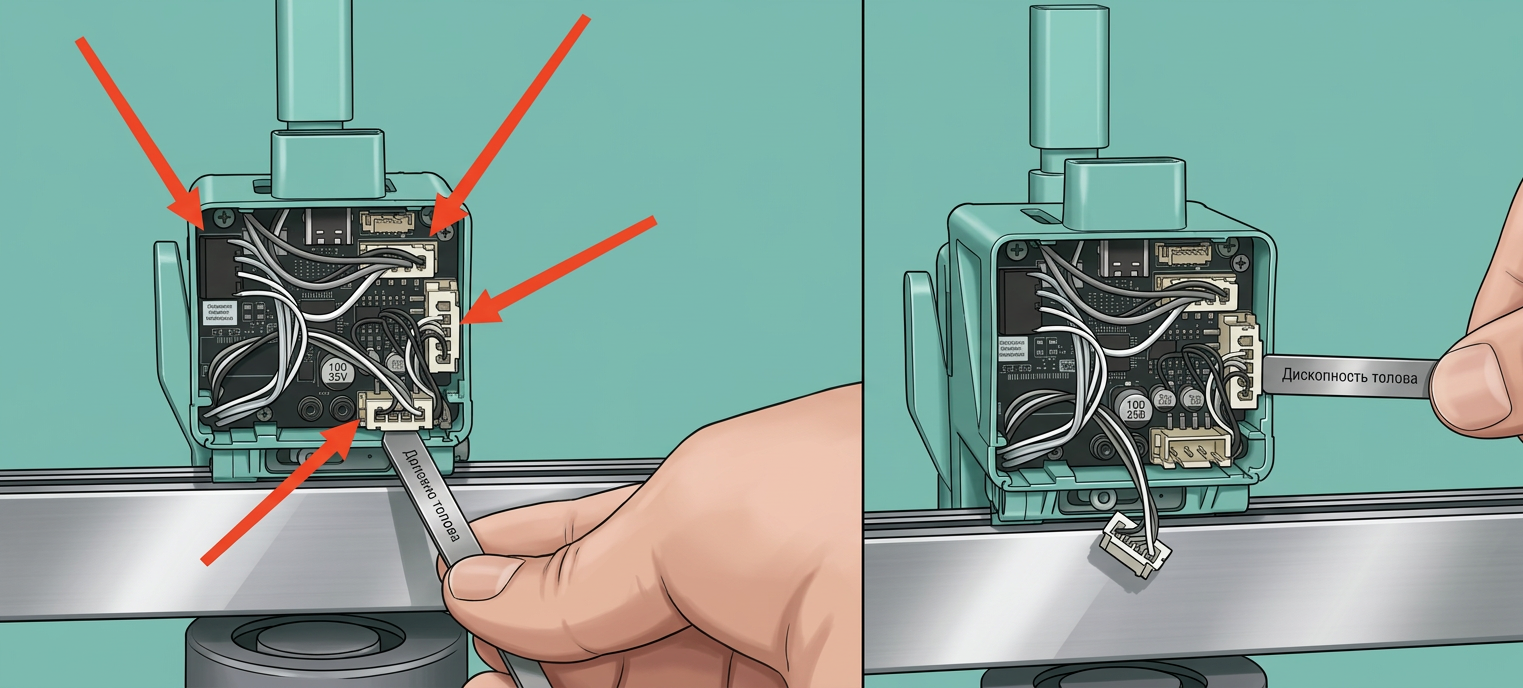

Далее снимите четыре кабеля, подключенные к плате TH. Аккуратно вытяните их за разъемы, не тяните за провода от разъемов. Мы рекомендуем использовать плоский инструмент, чтобы аккуратно поддеть их, чтобы избежать повреждений.

Не забудьте также снять провода вихревого датчика, которые удерживаются двумя винтами.

g alt="" src="/pages/images/a1m_replace-th-board_remove_the_eddy_sensor_screws.jpeg"/>

5. Снимите плату TH

Теперь вы можете снять плату TH с пластикового корпуса.

Сначала откройте зажим, фиксирующий кабель. Затем вы сможете отсоединить кабель.

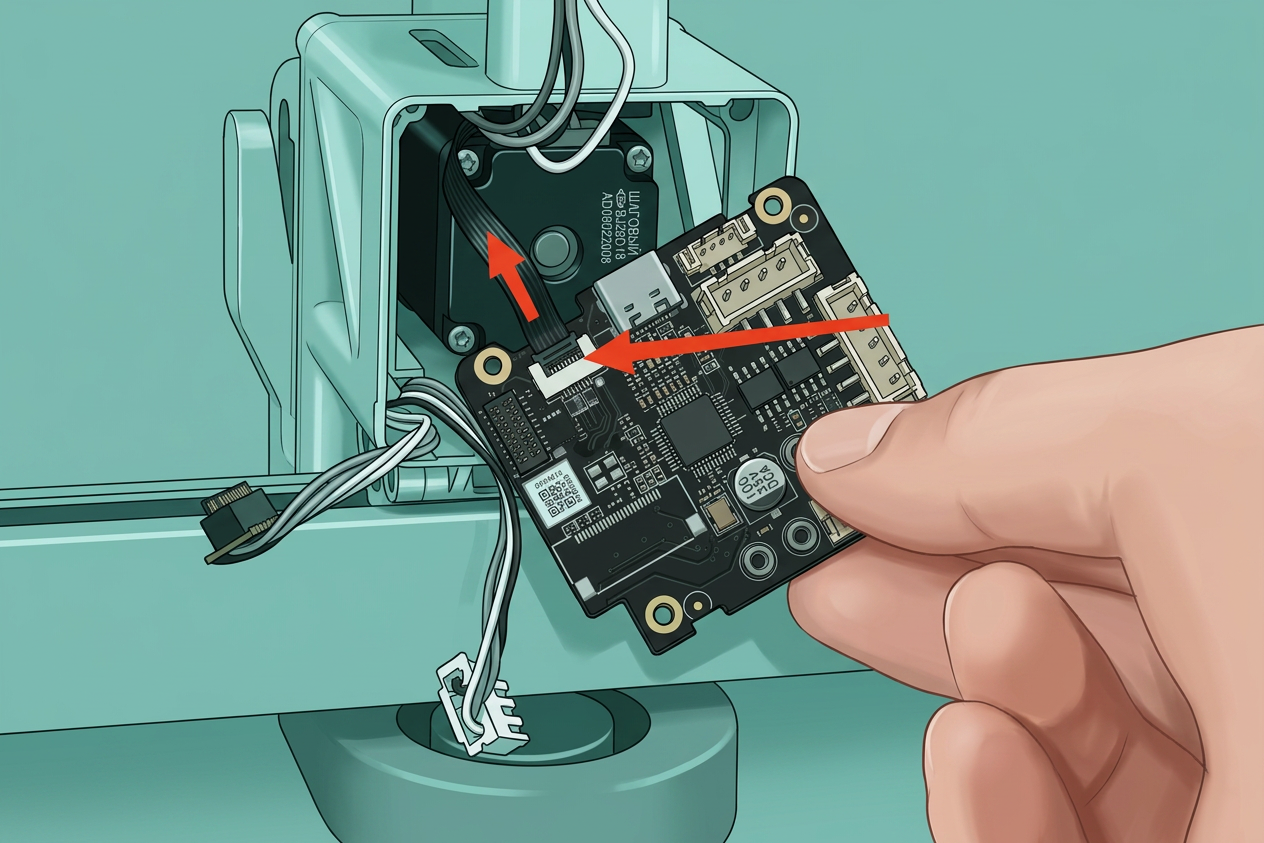

Будьте осторожны при вытягивании, так как вам нужно будет аккуратно отсоединить ленточный кабель датчика филамента.

Вытягивайте его медленно и строго вверх. Избегайте раскачивания ленточного кабеля, так как это может повредить его. Если вы повредили его, вы можетезаказать замену по этой ссылке

Установка новой платы TH

1. Прикрепите плату TH к корпусу

Первый шаг при установке новой платы TH — прикрепить её обратно к корпусу инструментальной головки.

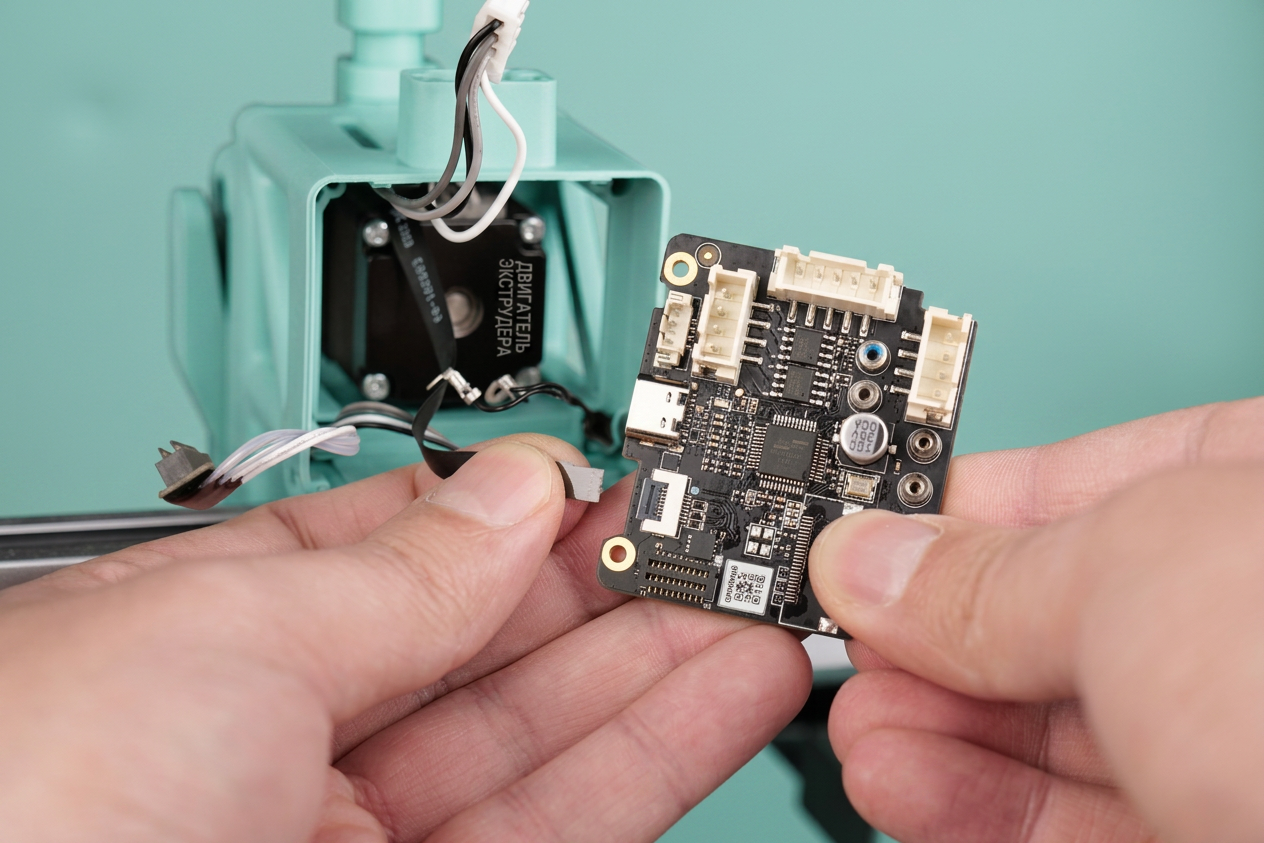

Перед вставкой кабеля помните,поднять защелку разъема. Защелка предназначена для фиксации кабеля на месте. Аккуратно поднимите защелку, полностью вставьте кабель в паз, а затем нажмите на защелку, чтобы зафиксировать соединение.

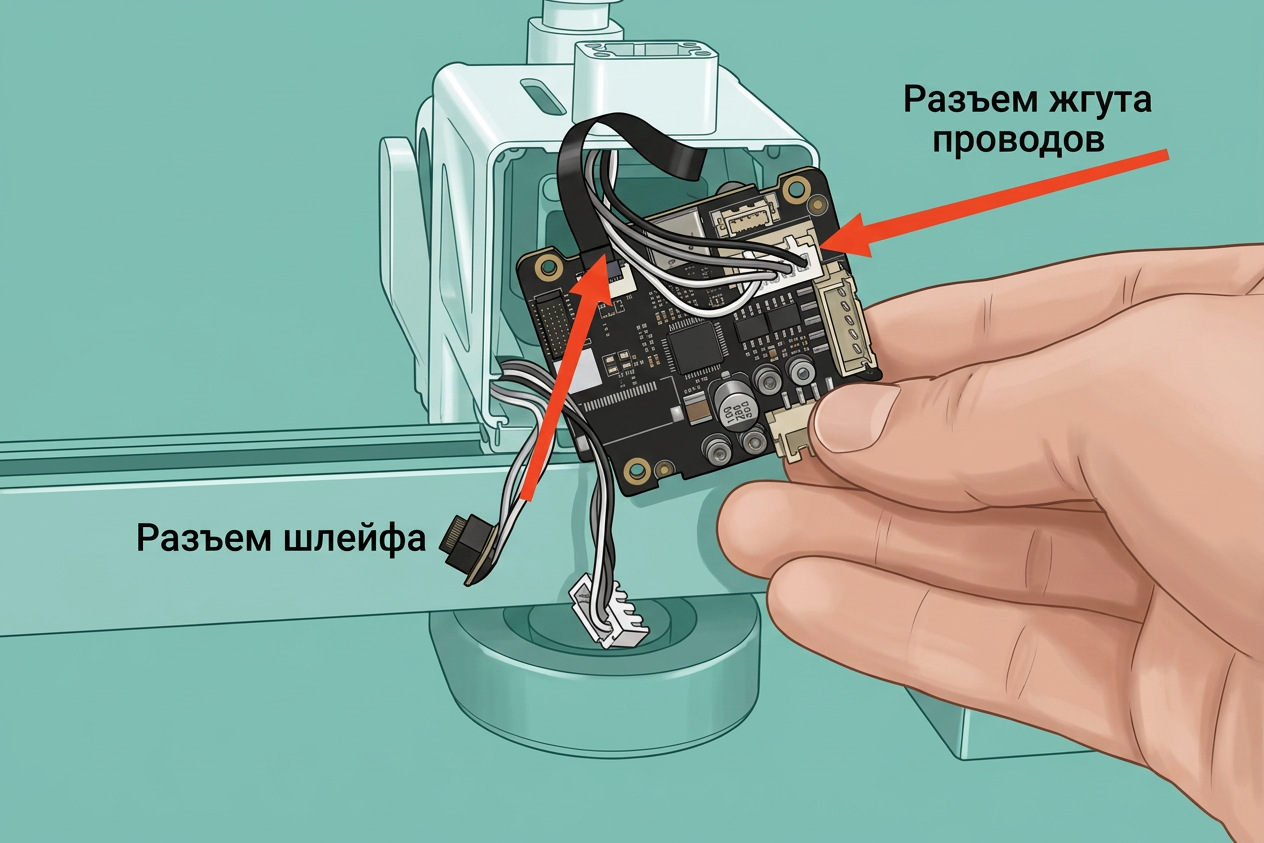

Аккуратно проложите кабель двигателя экструдера рядом с ленточным кабелем, как показано на изображении ниже. После выполнения этого шага вы можете аккуратно вернуть плату TH на её место.

2. Закрепите винты платы TH

Используйте три черных винта, чтобы снова прикрепить плату TH к инструментальной головке.

Важно! Не перетягивайте винты, чтобы избежать возможных повреждений.

3. Подключите все кабели

Вернув новую плату TH на её исходное место, вы можете подключить все провода, как показано ниже.

1. Узел нагрева хотенда
2. ЭкструдерДвигатель
3. Вентилятор охлаждения хотэнда
4. Вентилятор охлаждения детали
5. Датчик хотэнда

4. Подключите кабель USB-C заново

Установите USB-кабель заново, используя четыре винта, которые мы сняли на первом шаге, внимательно следя за ориентацией.

Важно!

Не затягивайте эти винты слишком сильно, так как резьба может повредить пластик.
Обратите внимание на ориентацию кабеля USB-C и небольшую канавку сзади, которая его выравнивает. Кабель USB-C подходит только в одном положении: правильная ориентация означает, что линия на разъеме кабеля выровнена с задней частью принтера и инструментальной головки.

5. Установите заднюю крышку инструментальной головки

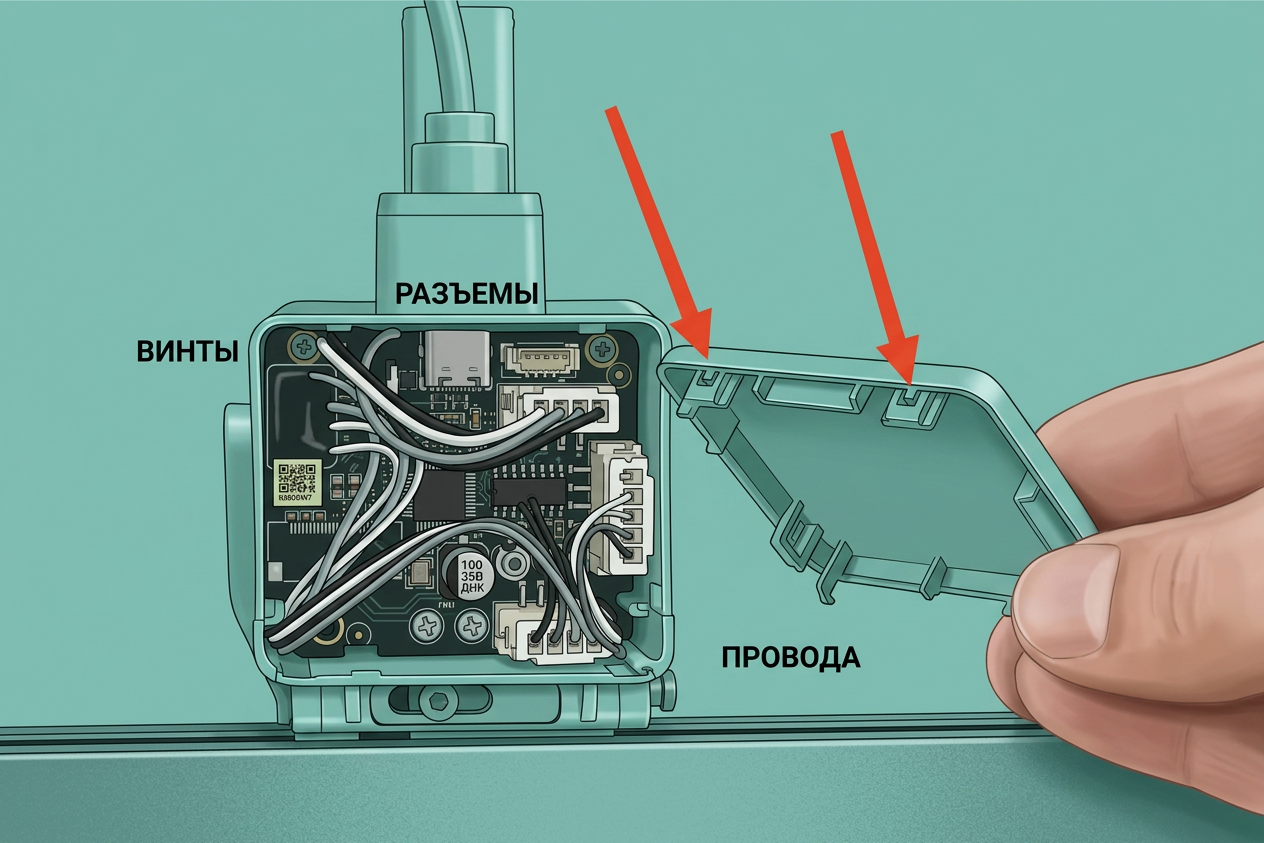

Наконец, установите заднюю крышку инструментальной головки A1. Крышка защелкивается на месте. Просто выровняйте два кронштейна на задней крышке кверху, затем надавите, пока не услышите несколько щелчков.

Проверка работоспособности

Проверьте индикаторные лампы на плате управления

Нормальное состояние: индикаторная лампа платы TH постоянно горит зеленым

Аккуратно подденьте заднюю крышку, потянув за нижнюю часть, как показано.

https://public-cdn.bblmw.com/wiki/video/A1M-TH.mp4

Шаг калибровки после операции

Мы рекомендуем провести полную калибровку принтера после этой операции.

Кроме того, настоятельно рекомендуетсяпомыть текстурированную PEI-плиту перед использованием, так как она могла быть загрязнена в ходе этого процесса.

Возможные проблемы и решения

Если вы столкнулись с проблемами при установке новой платы инструментальной головки, пожалуйста, проверьте возможные проблемы и решения, перечисленные ниже:

Температура хотэнда равна 0

Проверьте разъем узла нагрева хотэнда и убедитесь, что он правильно вставлен, как показано вШаг 3. Переподключите все кабели
Важно аккуратно выровнять контакты разъема сплатой инструментальной головки. Если проблема сохраняется, провода термистора могли быть повреждены (белые провода)

Хотэнд не нагревается

Проверьте разъем узла нагрева хотэнда и убедитесь, что он правильно вставлен, как показано вШаг 3. Переподключите все кабели
Важно аккуратно выровнять контакты разъема сплатой инструментальной головки. Если проблема сохраняется, провода нагревателя могли быть повреждены (полупрозрачные провода)

Принтер некорректно выполняет возврат в нулевые точки

Проверьте провода датчика Эдди (5 и 6) и убедитесь, что они правильно установлены на задней сторонеплаты инструментальной головки, как показано вШаг 3. Переподключите все кабели

Датчик филамента не работает

Проверьте ленточный кабель и убедитесь, что он правильно установлен на задней сторонеплаты инструментальной головки, как показано вШаг 1. Прикрепите плату инструментальной головки к корпусу
Если ленточный кабель поврежден, вам потребуется заменитьдатчик филамента.

Разъемы платы TH A1 Mini

1. Разъем узла нагрева хотэнда
2. Разъем ленточного кабеля датчика филамента
3. Разъем USB-C
4. Разъем двигателя экструдера
5. Разъем вентилятора охлаждения хотэнда
6. Разъем датчика Эдди
7. Разъем вентилятора охлаждения детали

Примечания

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Для обеспечения безопасного и эффективного выполнения, если у вас есть какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем обратиться в службу технической поддержки перед началом операции. Мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.Нажмите здесь, чтобы открыть новый тикет на нашей странице поддержки.
