В этом руководстве мы покажем, как заменить датчик филамента на A1 (это также применимо для 3D-принтера A1 mini)
Когда заменять
Это руководство предназначено для использования, если возникла проблема с датчиком филамента.
Общие проблемы, которые могут указывать на необходимость замены датчика филамента A1, включают:
- Принтер не обнаруживает филамент во время загрузки/выгрузки или печати.
- Принтер часто останавливается и сообщает об ошибках филамента во время печати.
- Рекомендуется технической поддержкой Bambu Lab
Необходимые инструменты и материалы

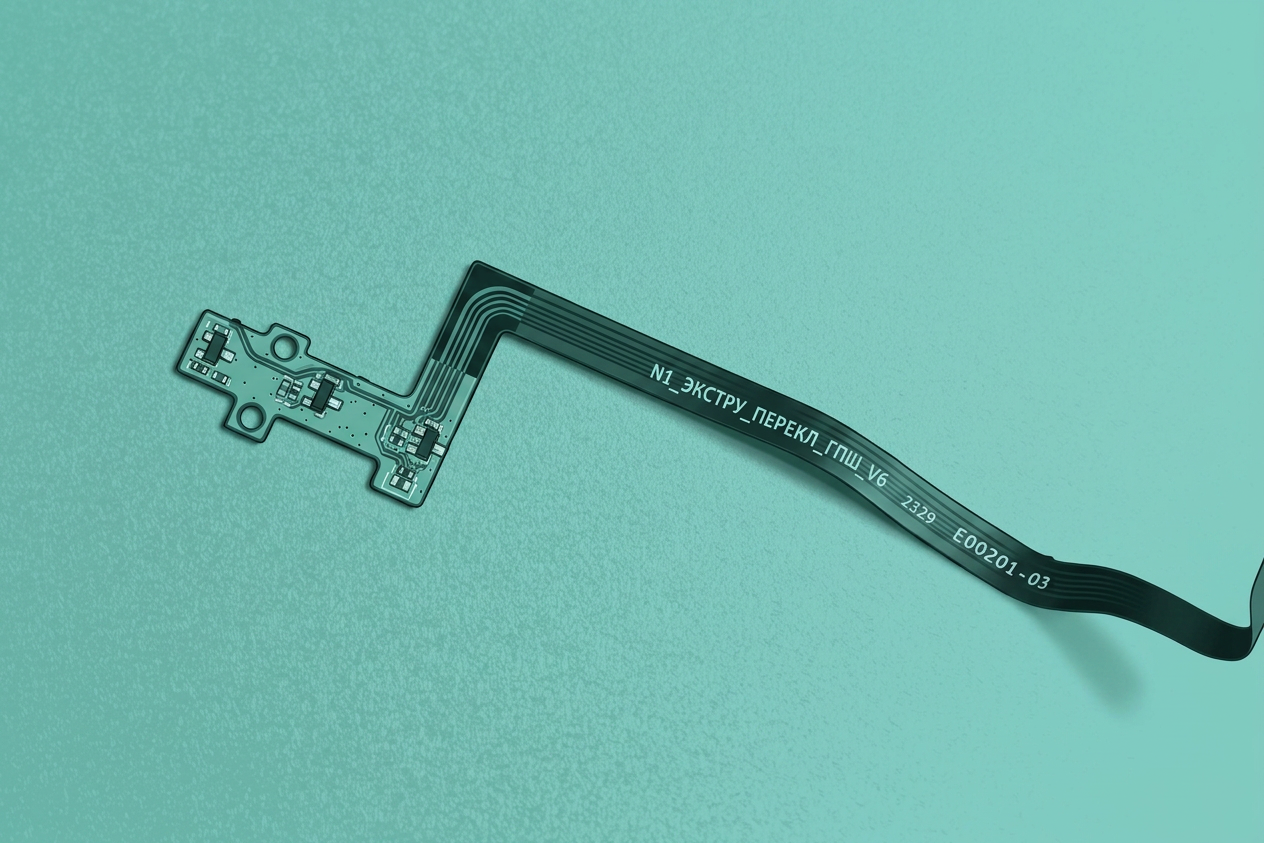

Датчик филамента Bambu Lab A1
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
- 15 минут вашего времени
Предупреждение о безопасности
ВАЖНО!
Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие старого датчика филамента
1. Снимите заднюю крышку печатающей головки
Мы начинаем со снятия задней крышки печатающей головки. Аккуратно подденьте заднюю крышку, потянув за нижнюю часть, как показано ниже.
2. Отсоедините кабель USB C от печатающей головки
Далее снимите четыре винта, удерживающие кабель USB C на инструментальной головке A1. После снятия винтов кабель USB C можно вытянуть вверх для удаления.
3. Открутите винты платы инструментальной головки
Снимите три черных винта, удерживающих плату инструментальной головки на месте.
4. Отсоедините кабели
Далее снимите четыре кабеля, подключенные к плате инструментальной головки. Аккуратно вытяните их за разъемы, не выдергивая провода из разъемов. Мы рекомендуем использовать плоский инструмент, чтобы аккуратно поддеть их, чтобы избежать повреждений.
Не забудьте также снять провода датчика Эдди, которые удерживаются двумя винтами.
5. Снимите плату инструментальной головки и отсоедините датчик филамента
Теперь вы можете снять плату инструментальной головки с пластикового корпуса.Будьте осторожны при извлечении, так как вам нужно будет аккуратно отсоединить ленточный кабель датчика филамента.
Тяните его медленно и прямо вверх
e-th-board_remove_the_filament_sensor_ribbon_cable.jpeg"/>

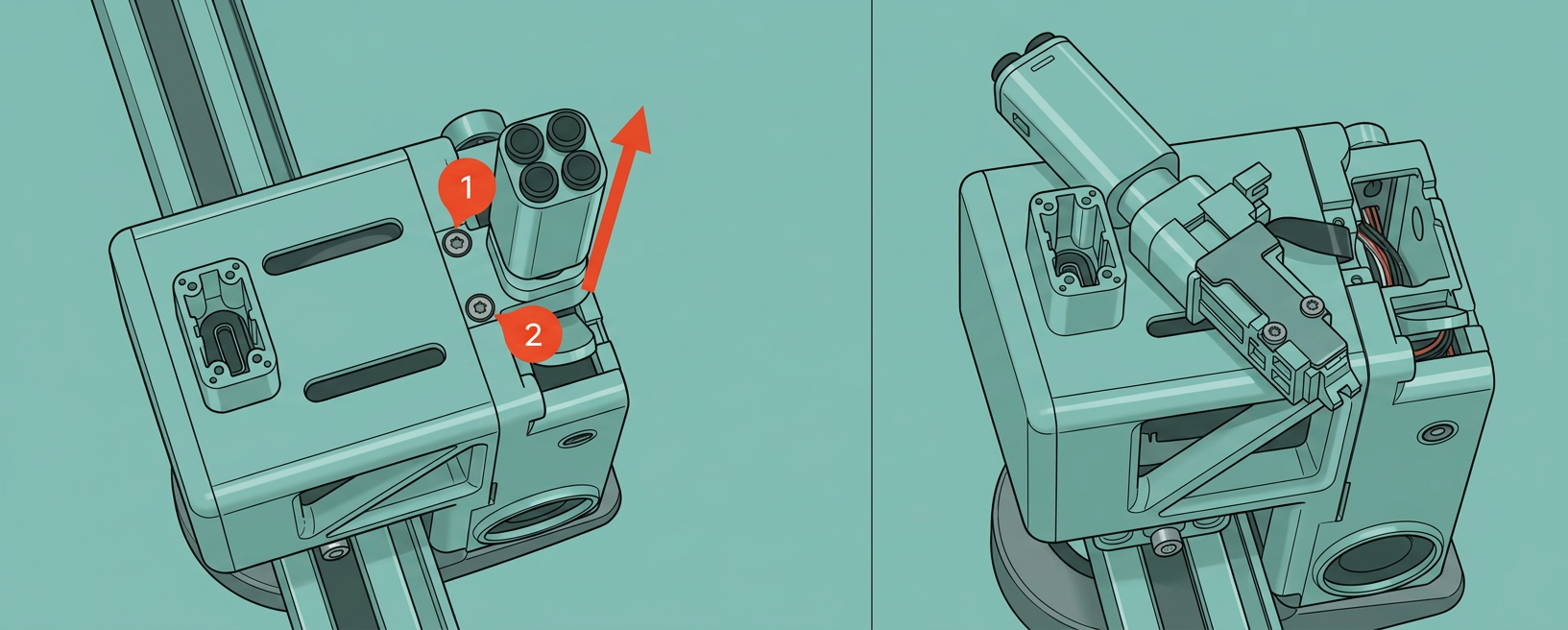

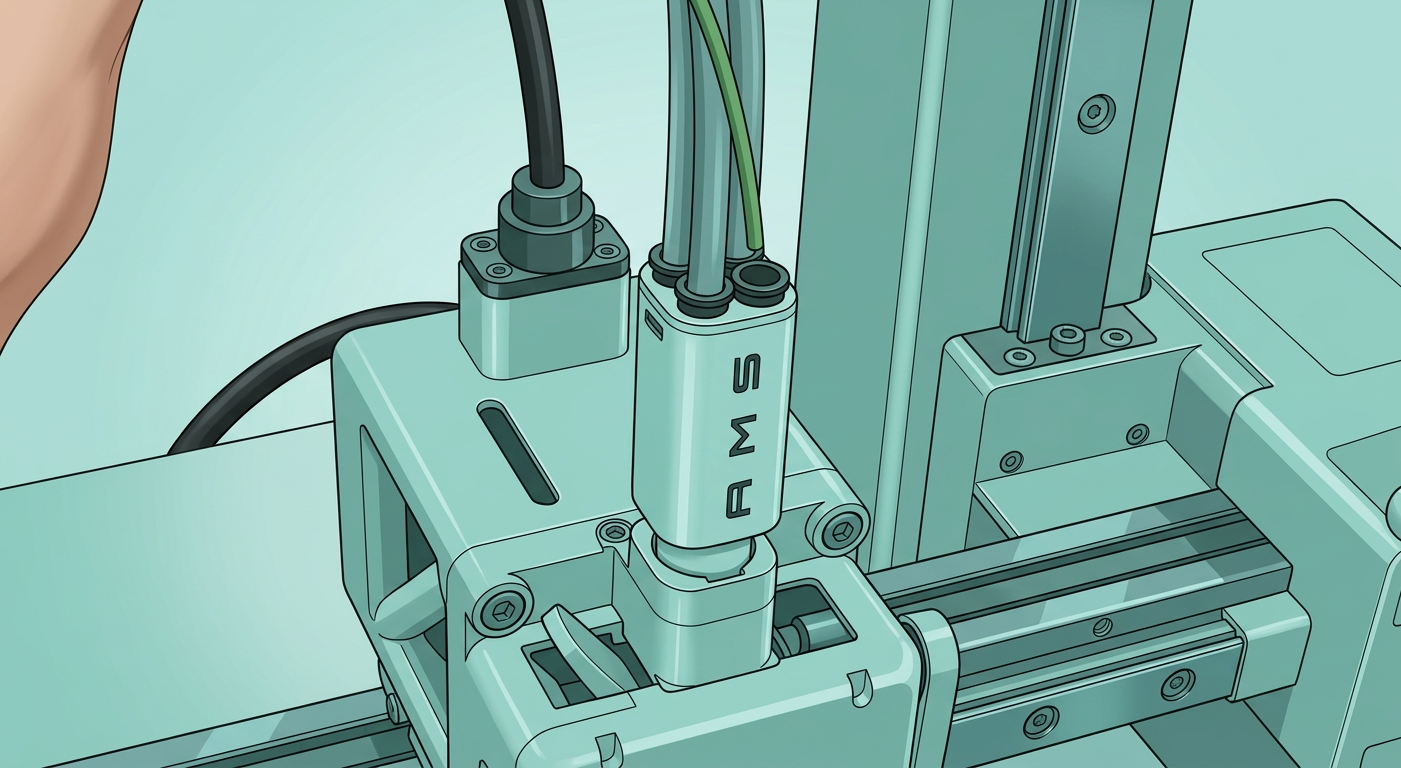

6. Снимите буфер 4-в-1 и датчик
Снимите 2 винта, удерживающие буфер 4-в-1, прикрепленный к экструдеру. Затем аккуратно поднимите его вверх и поместите на верхнюю часть печатающей головки, как показано на изображении.
7. Отсоедините датчик филамента от буфера
Теперь вы можете снять датчик филамента с буфера филамента. Просто снимите два винта, показанные на изображении ниже, затем вы можете полностью вытянуть датчик филамента и его ленточный кабель.
Дополнительный шаг

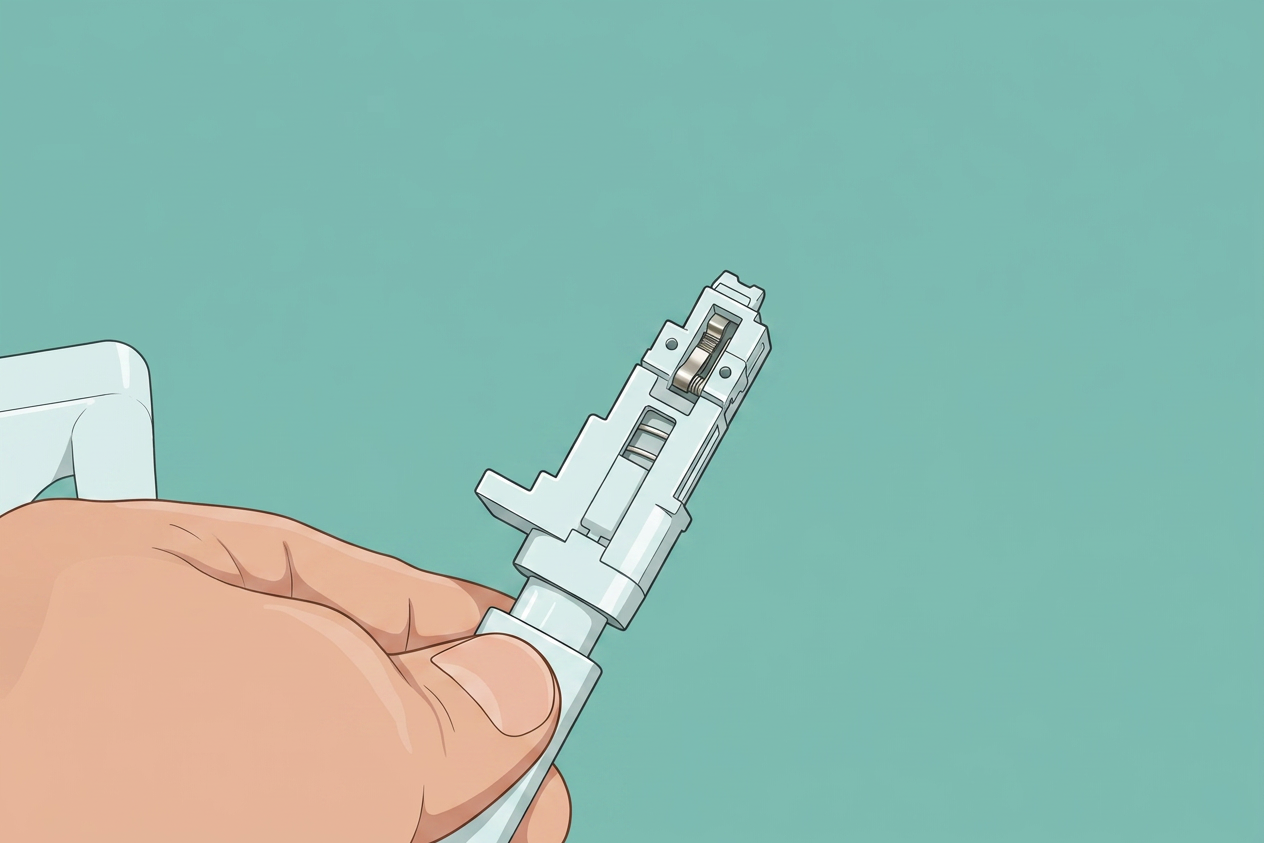

Во время замены датчика филамента полезно проверить, находится ли магнит, расположенный внутри буфера филамента, в хорошем состоянии. На картинке ниже показано, как он должен выглядеть.
Установка нового датчика филамента

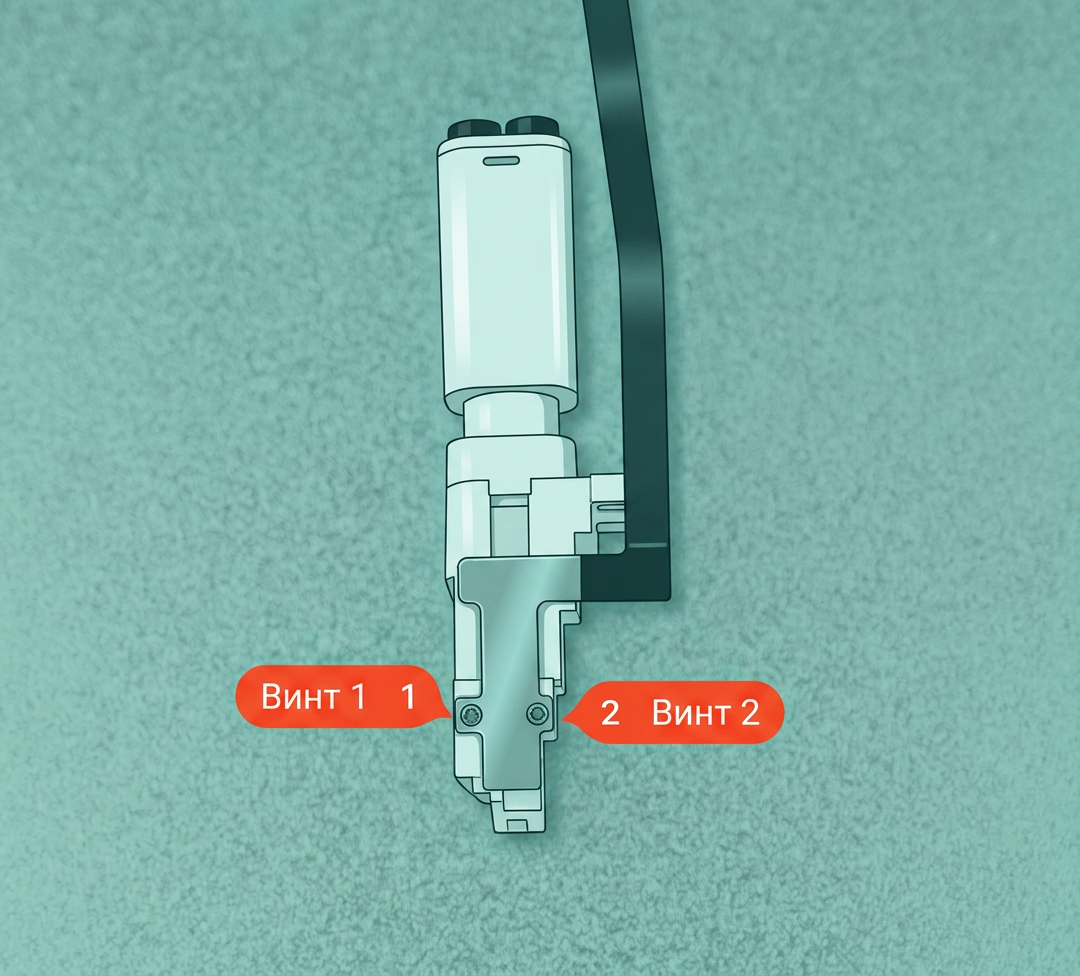

1. Прикрепите датчик филамента к буферу
Новый датчик филамента можно легко прикрепить к буферу с помощью двух винтов. Просто выровняйте его, как показано на изображении ниже, затем затяните винты.

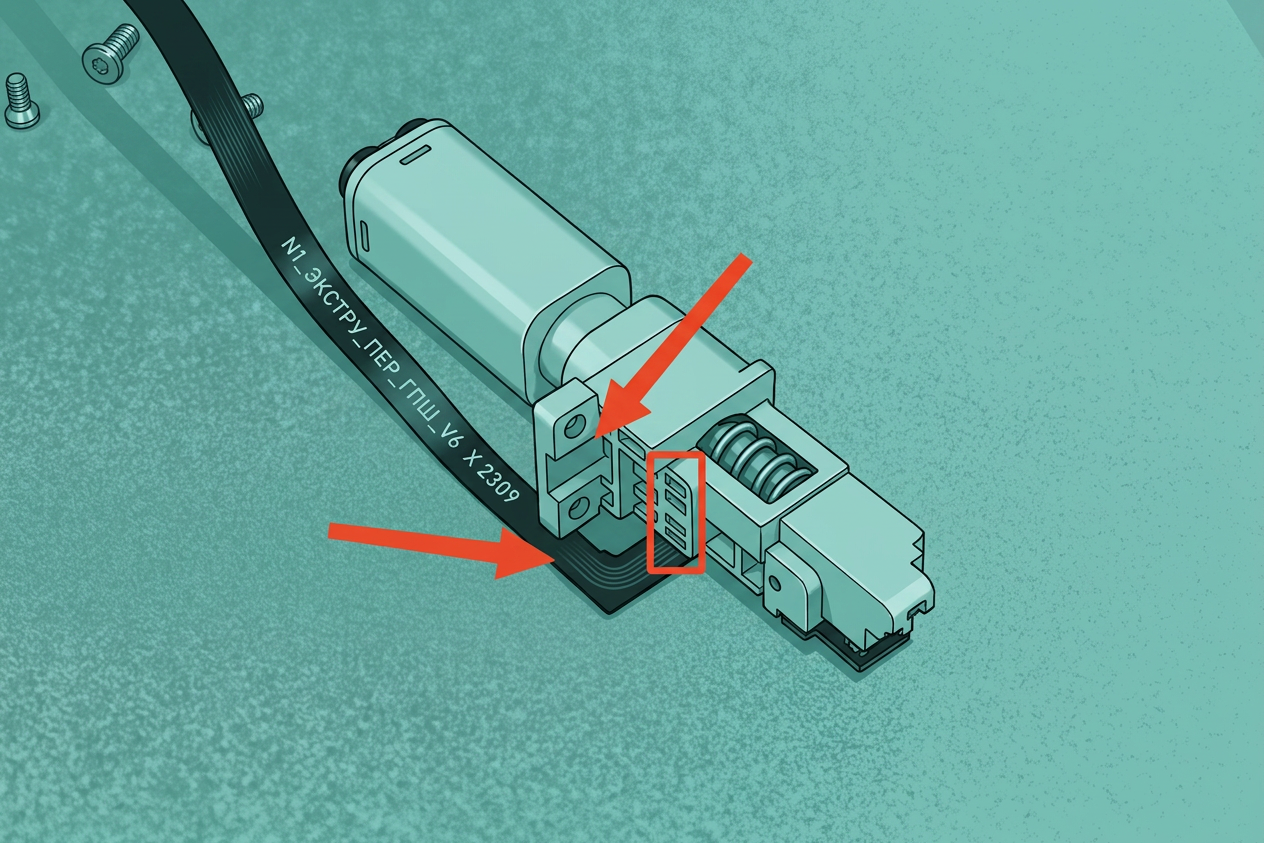

Обратите внимание, что датчик имеет небольшой клейкий участок. Вам нужно снять синюю защиту с ленточного кабеля, затем прижмите гибкий кабель к датчику филамента, чтобы проложить его на месте. Ленточный кабель должен быть выровнен с небольшим пазом между двумя отверстиями, проиллюстрированными на изображении ниже.

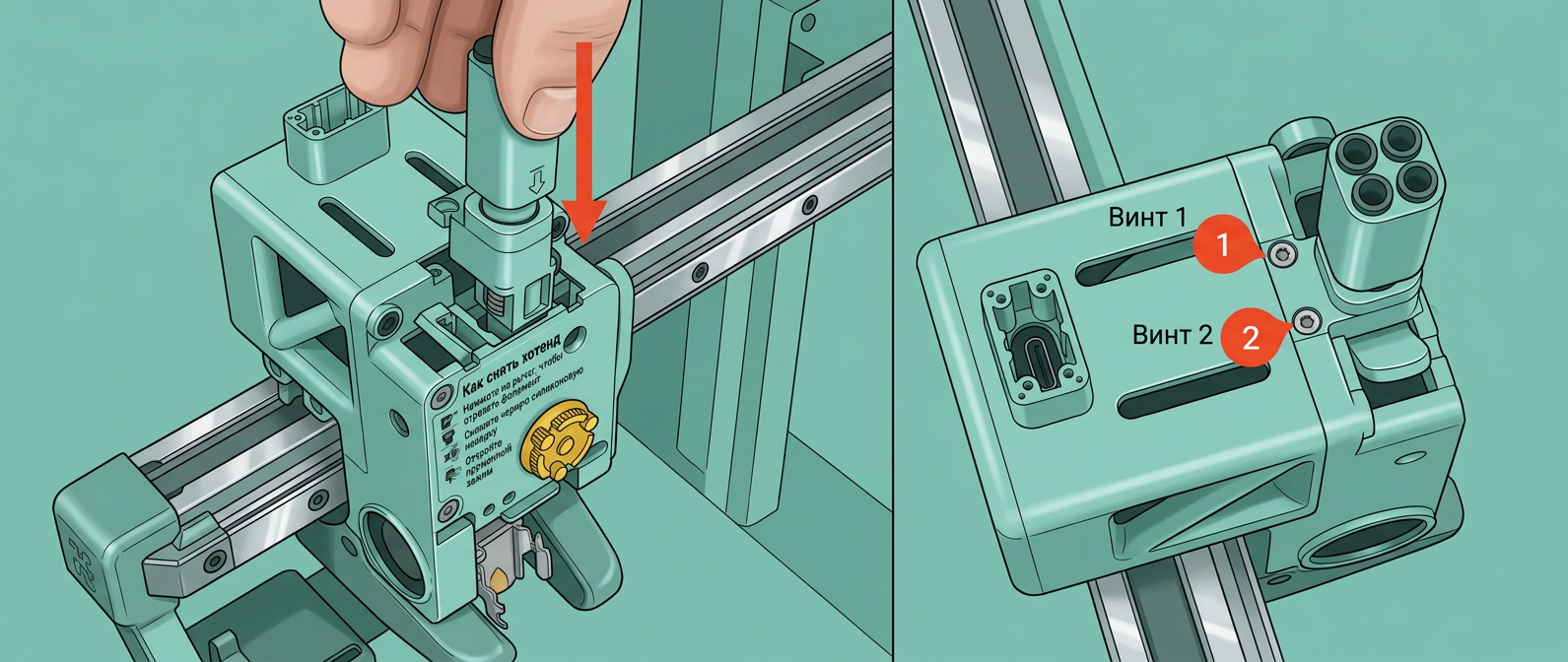

2. Установите буфер на экструдер
Аккуратно установите буфер филамента на место, убедившись, что ленточный кабель проложен к задней части печатающей головки. Затем затяните два винта сверху.
3. Прикрепите плату инструментальной головки к корпусу
Откройте зажим на плате TH для ленточного кабеля. Затем аккуратно вставьте кабель в разъем и закройте зажим.

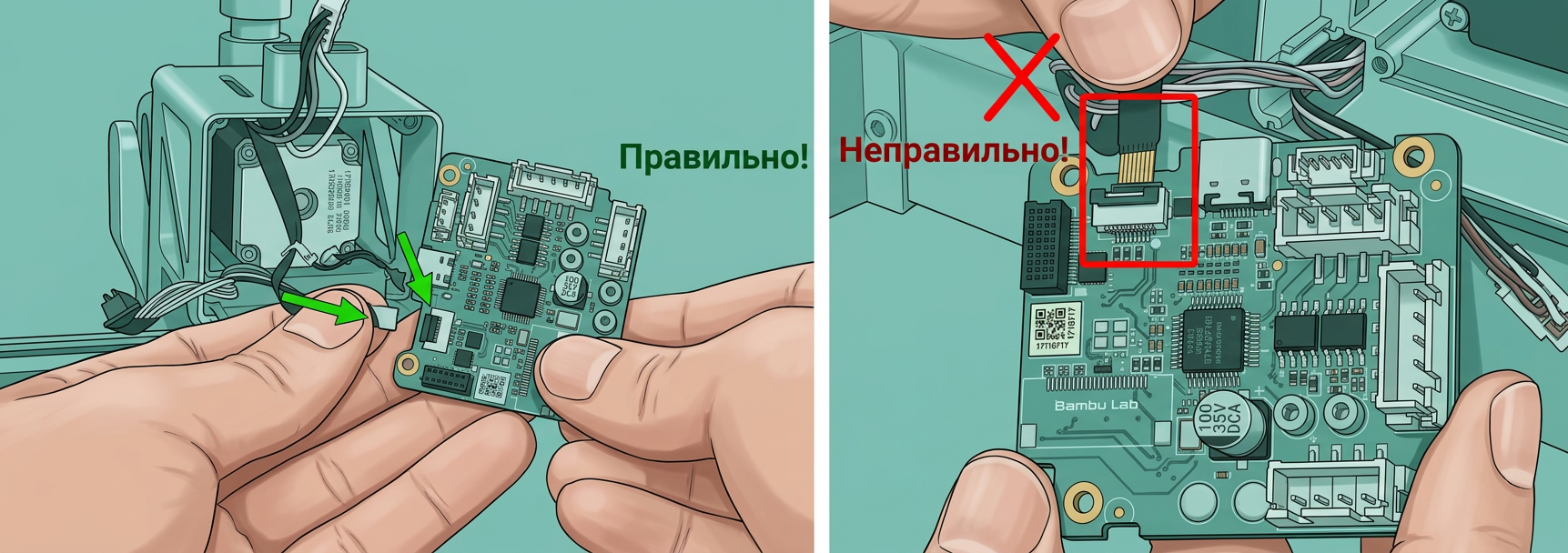

Примечание:Внимательно следите за ориентацией ленточного кабеля при подключении. На изображении ниже правильная ориентация кабеля слева; неправильная (металлические контакты вверх) справа!
Аккуратно проложите кабель двигателя экструдера рядом с ленточным кабелем, как показано на изображении ниже. После выполнения этого шага вы можете аккуратно вернуть плату инструментальной головки на место.
4. Установите винты платы TH
Используйте три черных винта, чтобы снова прикрепить плату инструментальной головки к печатающей головке.
Важно! Не перетягивайте винты, чтобы избежать возможных повреждений!

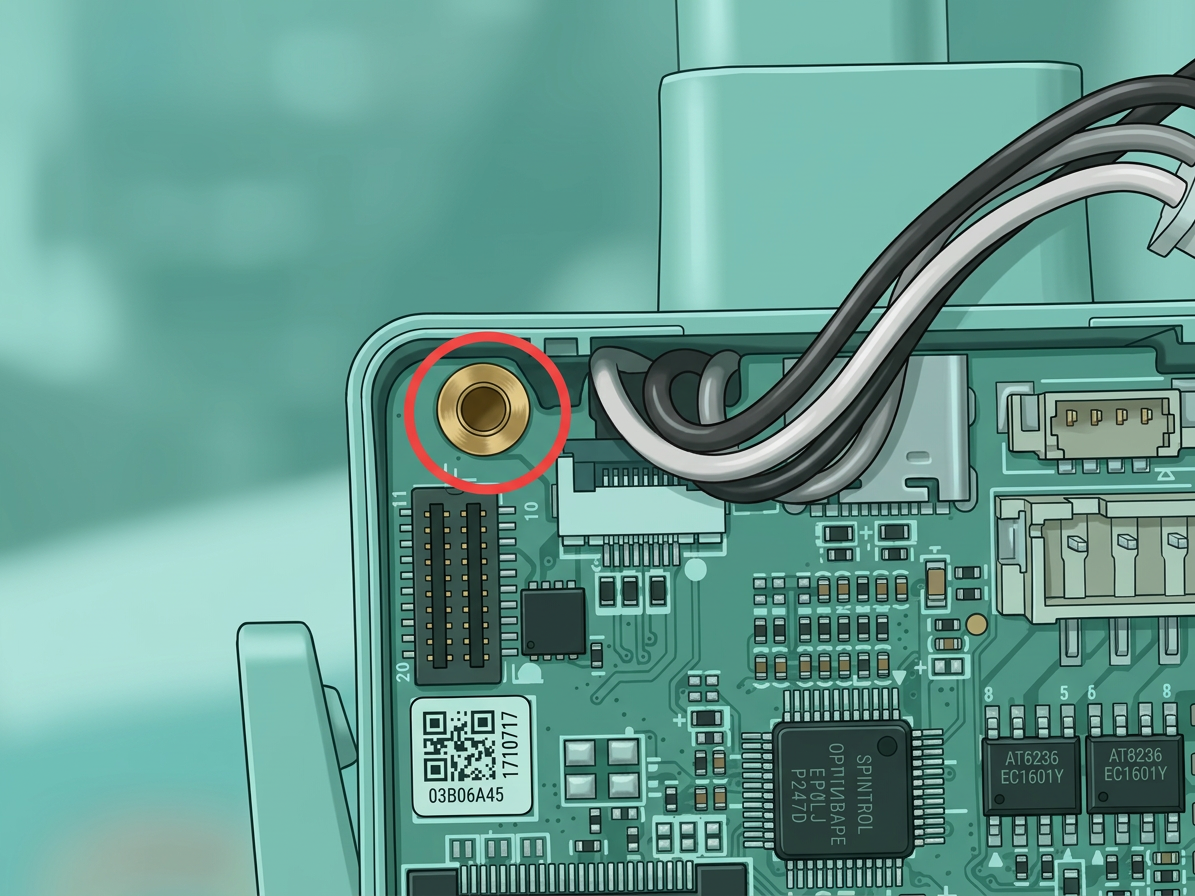

Перед затягиванием винтов необходимо убедиться, что кабели на задней стороне не попадают в отверстия для винтов, чтобы предотвратить их повреждение при затягивании.
5. Подключите все кабели заново
После того как новая плата инструментальной головки вернулась на своё исходное положение, вы можете переподключить все провода, как показано ниже.
- Нагревательный узел хотэнда
- ЭкструдерДвигатель
- Вентилятор охлаждения хотэнда
- Вентилятор охлаждения детали
- Провода датчика Эдди

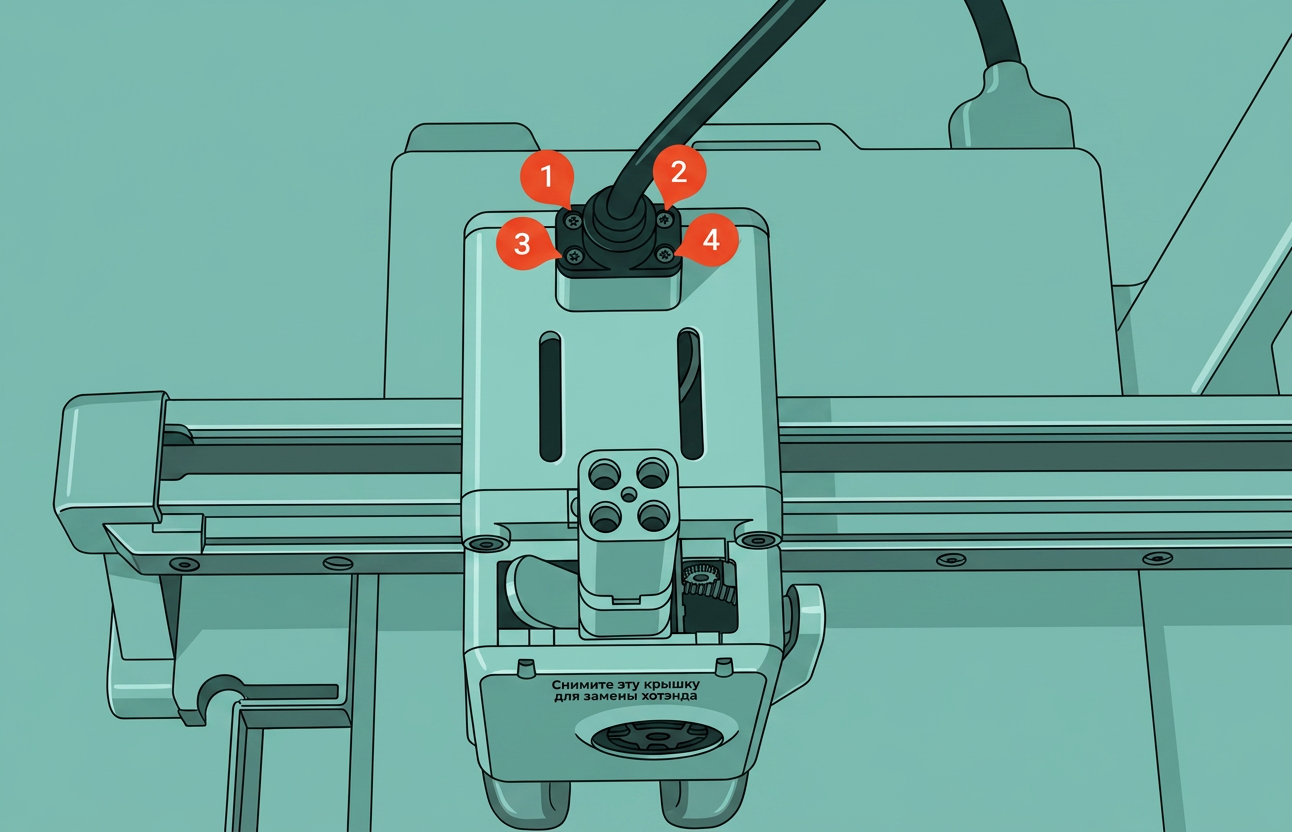

6. Переподключите кабель USB-C
Установите кабель USB обратно, используя четыре винта, которые мы сняли на первом шаге, соблюдая осторожность с ориентацией.
Важно!
Не перетягивайте эти винты, так как резьба может повредить пластик.
Обратите внимание на ориентацию кабеля USB и небольшую канавку сзади, которая его выравнивает. Кабель USB-C подходит только в одном положении: при правильной ориентации линия на разъёме кабеля должна быть выровнена по задней части принтера и инструментальной головки.
7. Установите заднюю крышку печатающей головки
Наконец, установите заднюю крышку печатающей головки A1. Крышка защёлкивается на месте. Просто выровняйте два кронштейна на задней крышке к верху, затем надавите, пока не услышите несколько щелчков.
Проверьте работоспособность
Вставьте филамент до упора в любой вход инструментальной головки, и на иконке в правом нижнем углу экрана появится зелёная точка; удалите филамент, и зелёная точка исчезнет, что указывает на правильную работу датчика филамента.
Шаг калибровки после операции
Мы рекомендуем провести полную калибровку принтера после этой операции.
Кроме того, настоятельно рекомендуетсяпромыть текстурированную плиту PEI перед использованием, так как она могла быть загрязнена в ходе этого процесса.
Возможные проблемы и решения
Если вы столкнулись с проблемами при установке нового датчика филамента, пожалуйста, проверьте возможные проблемы и решения, перечисленные ниже:
Датчик филамента не работает
Проверьте ленточный кабель и убедитесь, что он правильно установлен на задней сторонеплаты инструментальной головки, как показано вШаг 3. Прикрепите плату инструментальной головки к корпусу
Также убедитесь, что магнит внутри буфера движется как ожидается и не имеет мусора, как показано вДополнительный шаг
Если ленточный кабель повреждён, вам потребуется заменитьдатчик филамента.
Температура хотэнда равна 0
Проверьте разъём нагревательного узла хотэнда и убедитесь, что он правильно вставлен, как показано вШаг 5. Переподключите все кабели
Важно аккуратно выровнять контакты разъёма сплатой инструментальной головки. Если проблема сохраняется, провода термистора могли быть повреждены (белые провода).
Хотэнд не нагревается
Проверьте разъём нагревательного узла хотэнда и убедитесь, что он правильно вставлен, как показано вШаг 5. Переподключите все кабели
Важно аккуратно выровнять контакты разъёма сплатой инструментальной головки. Если проблема сохраняется, провода нагревателя могли быть повреждены (полупрозрачные провода).
Принтер некорректно выполняет гоминг
Проверьте провода датчика Эдди (5 и 6) и убедитесь, что они правильно установлены на задней сторонеплаты инструментальной головки, как показано вШаг 5. Переподключите все кабели
