Описание неисправности
При аномальной работе модуля инструментальной головки обычно наблюдаются следующие симптомы:
- Температура сопла отображается как 0;
- Мотор экструдера не вращается;
- Экструдер не включается.
Важные примечания перед устранением неисправностей
Перед выполнением любых работ по обслуживанию принтера и его электронных устройств (включая кабель инструментальной головки) выключите принтер и отключите питание, чтобы избежать случайных касаний экрана или коротких замыканий, которые могут привести к дополнительному повреждению электронных устройств и создать угрозу безопасности. При проверке индикаторов на плате будут открыты компоненты. Не касайтесь компонентов напрямую и не подключайте/отключайте разъемы при включенном питании.
Шаги устранения неисправностей
1. Перезагрузка устройства
Перезагрузка питания иногда может устранить аномальную неисправность модуля инструментальной головки. Если неисправность сохраняется, перейдите к следующему шагу.
Если установлен AMS, подключите его и проверьте, отображается ли информация об AMS на экране принтера. Если принтер не распознает AMS, есть неисправность во внутреннем блоке питания или плате MC. Устраните неисправность согласноРуководству по устранению неисправностей при включении принтеров серии H2 - Часть 1.
2. Проверка кабеля MC-TH

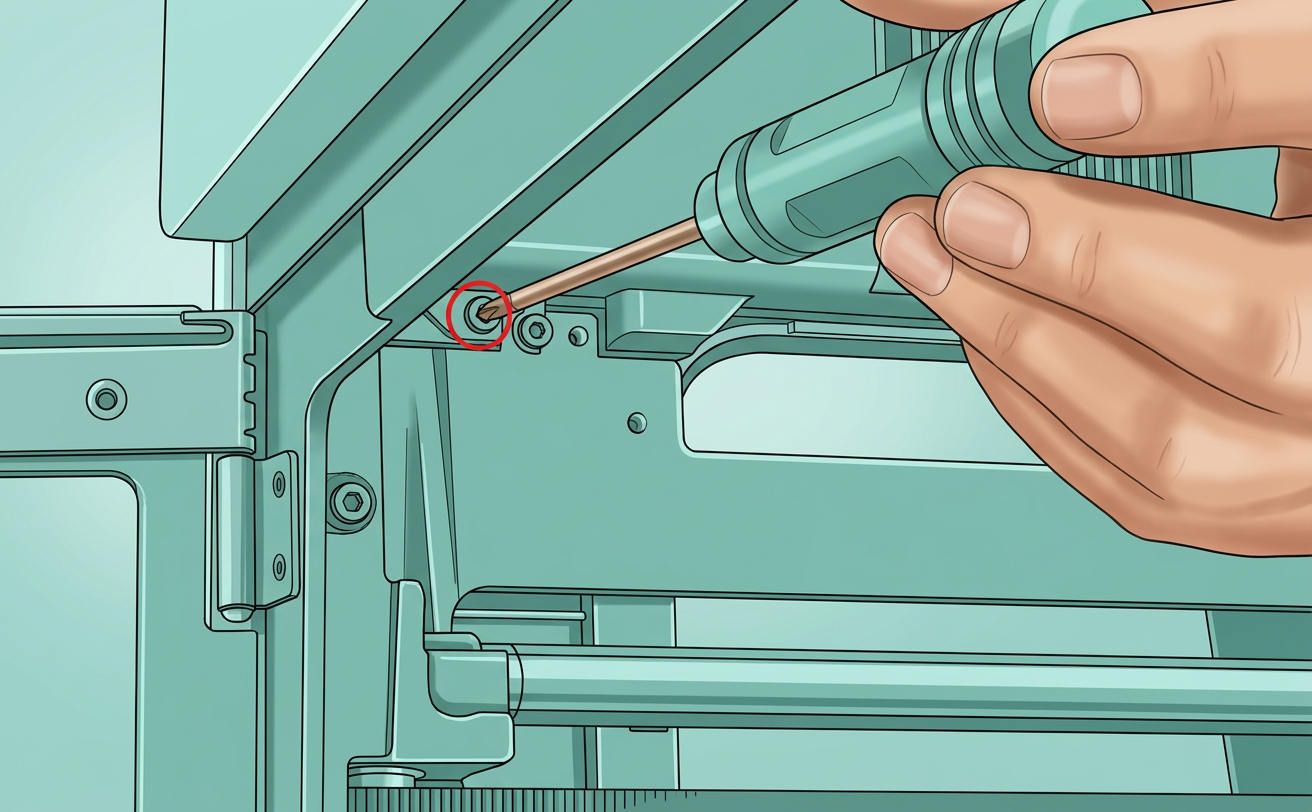

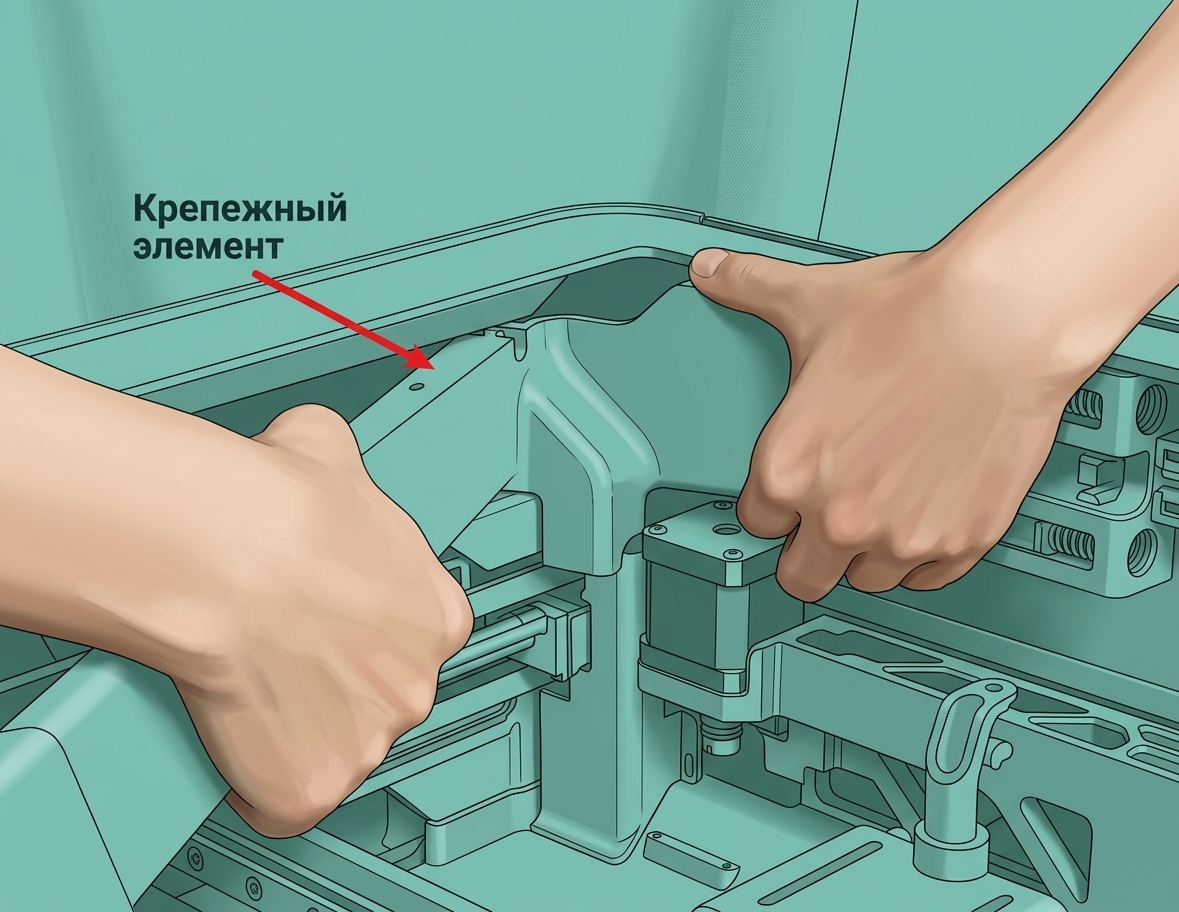

Ослабьтевинтотмеченный на рисунке, и снимите крышку платы AP.

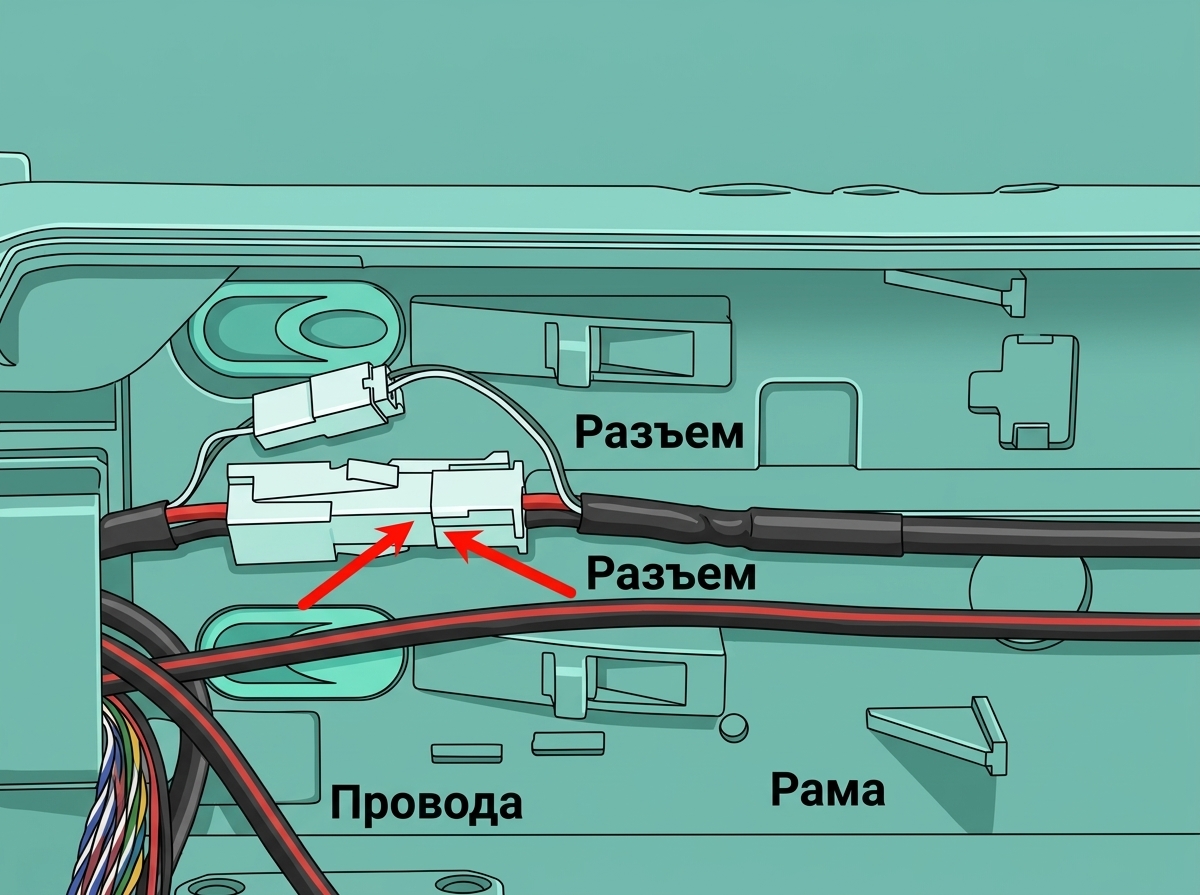

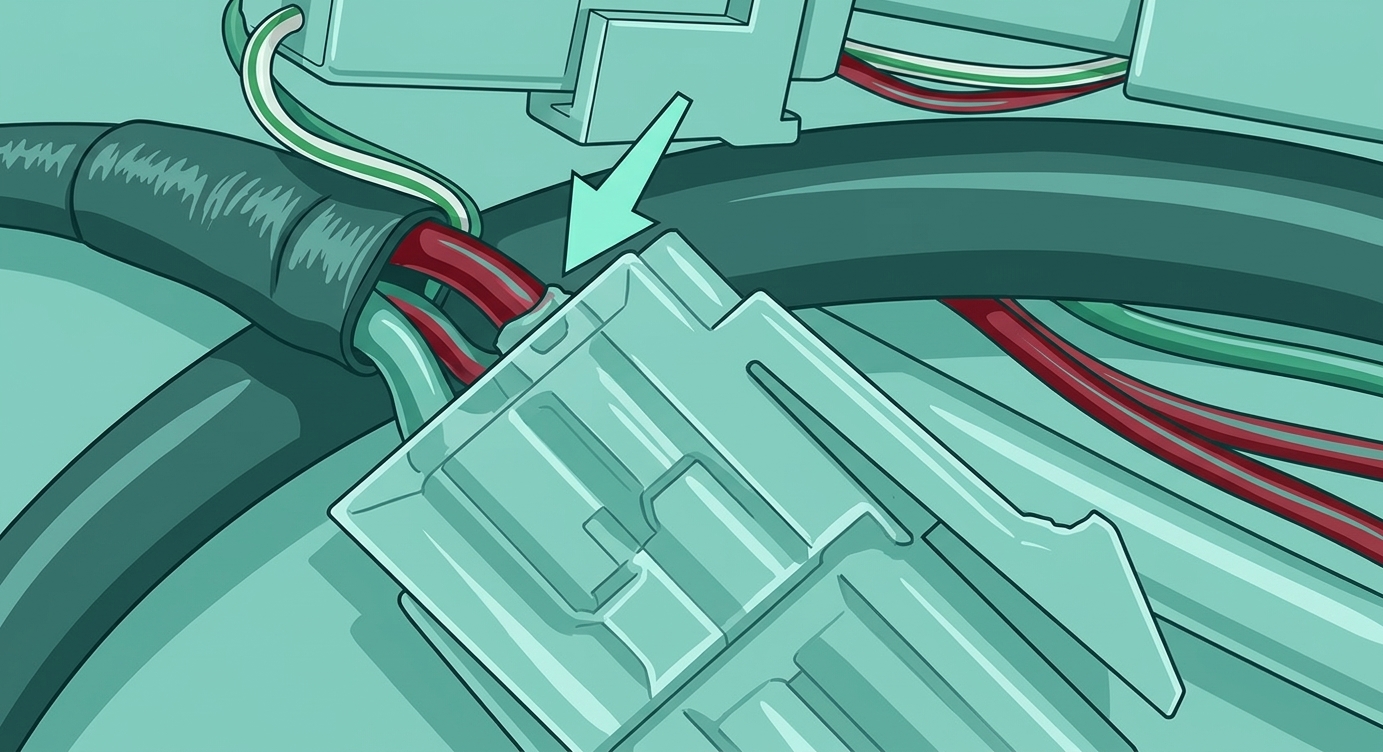

Проверьтене отключен лиразъем питания MC-THрасположенный на задней стороне крышки платы отключен, и не отключены лиметаллические контактывыпавшие.
3. Осмотр платы TH
Пожалуйста, перейдите кУстранению неисправностей модуля инструментальной головки H2D/H2Cдля подробного устранения неисправностей.
