Описание проблемы
Заслонка переключения фильтра управляет циркуляцией воздуха через фильтр. Это оповещение HMS срабатывает, когда заслонка не открывается или закрывается как ожидается.
Устранение неполадок
Инструменты, оборудование и материалы
Шестигранный ключ H2.0
Процесс изоляции неисправности
-
Если заслонка переключения фильтра не может открыться/закрыться → заслонка переключения фильтра неисправна
-
Если заслонка переключения фильтра двигается свободно → датчик Холла или магнит заслонки переключения фильтра неисправны
Решения
Пользователи могут при необходимости изменить порядок этих решений.
-
Проверьте, нет ли посторонних предметов, застрявших в заслонке переключения фильтра, или не двигается ли сам сервопривод аномально.
-
Проверьте, правильно ли установлены датчик Холла и магнит, и не отсоединен ли кабель датчика.
В разных режимах состояние заслонки переключения фильтра различается. Поэтому перед началом устранения неполадок сначала подтвердите, находится ли заслонка переключения фильтра в открытом или закрытом положении.
Воздушная система серии H2 имеет три режима, и в каждом режиме состояния активной решетки вытяжки камеры и заслонки переключения фильтра следующие:
-
Режим охлаждения：

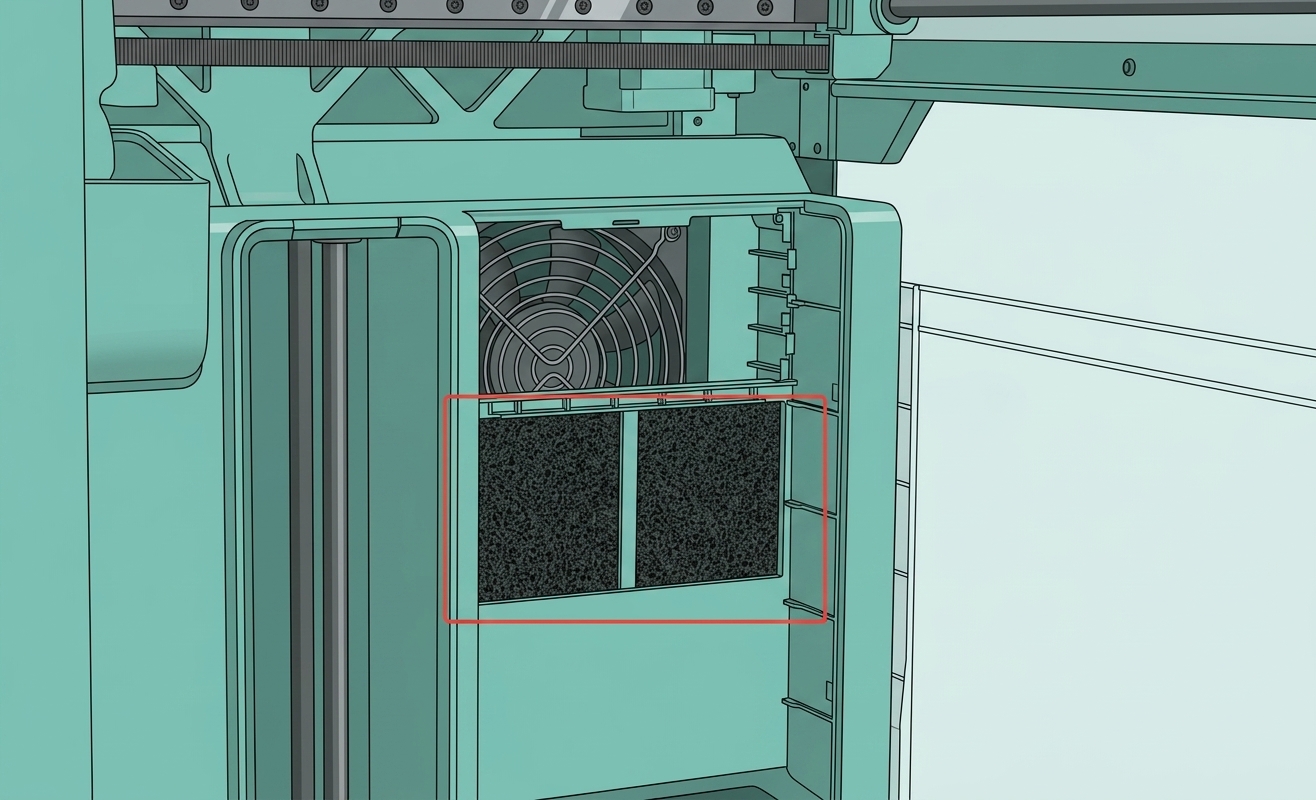

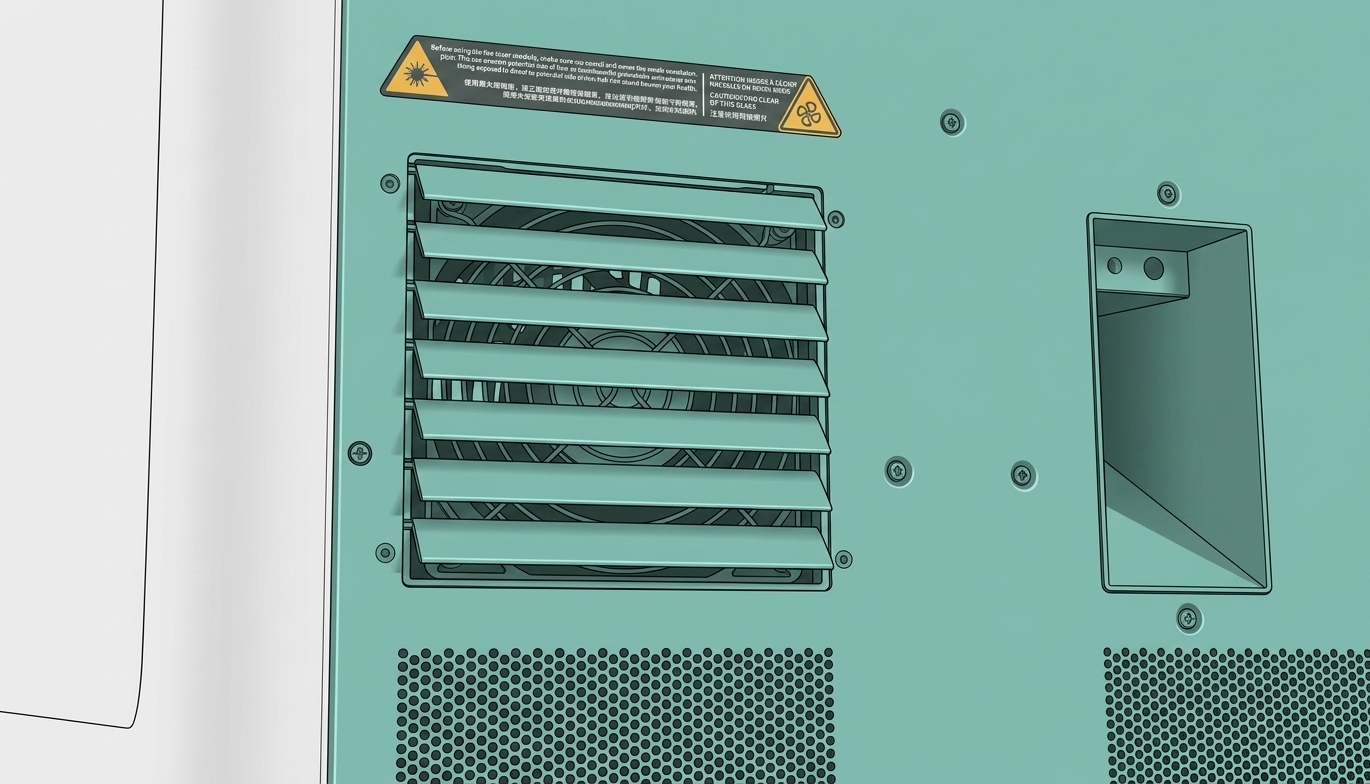

- Когда вытяжной вентилятор камеры включен, активная решетка вытяжки камеры открыта, а заслонка переключения фильтра расположена вниз.
-

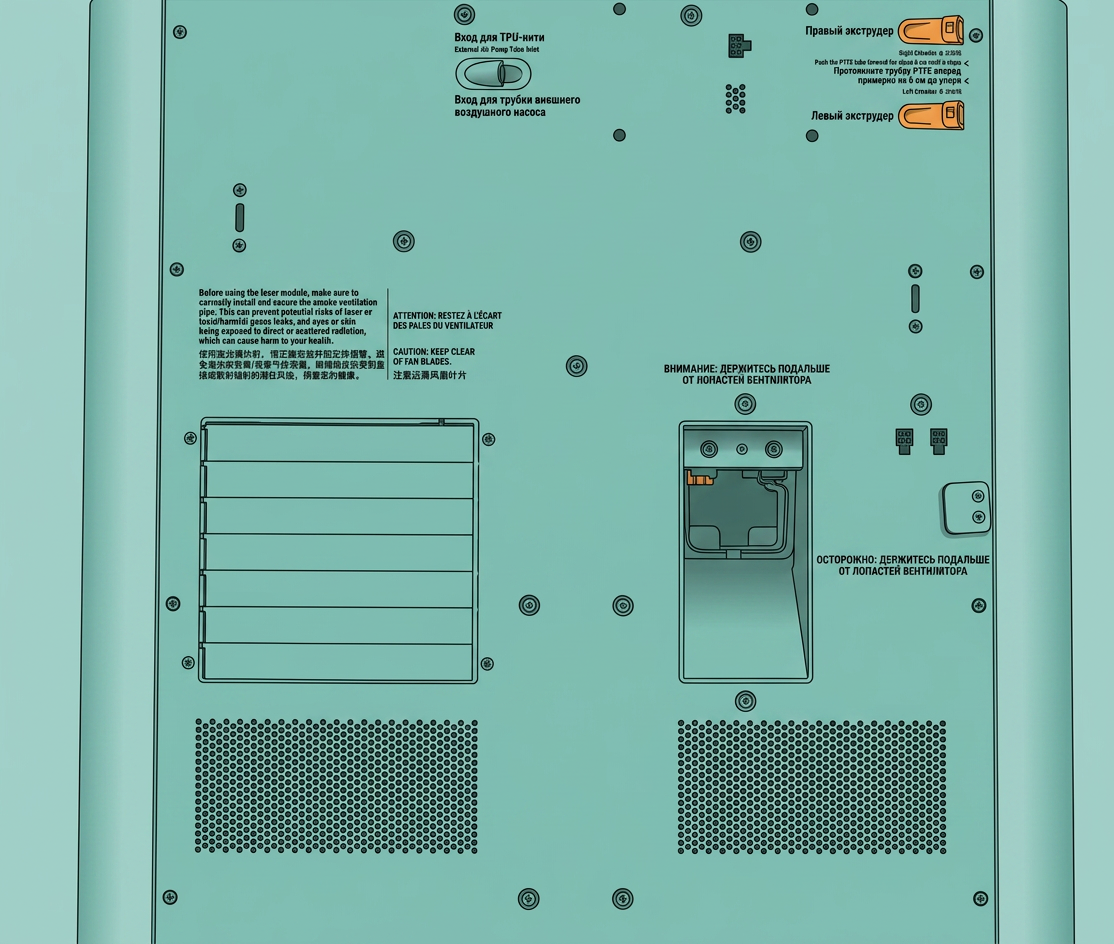

Когда вытяжной вентилятор камеры выключен, активная решетка вытяжки камеры закрыта, а заслонка переключения фильтра расположена вниз.
 |
 |
|---|
- Режим нагрева： Активная решетка вытяжки камеры закрыта, а заслонка переключения фильтра расположена вверх.
-
Лазерный режим： активная решетка вытяжки камеры открыта, а заслонка переключения фильтра расположена вниз.
Руководство по устранению неполадок
Пользователи могут при необходимости изменить порядок шагов устранения неполадок.
-
Проверьте, не заблокирована ли заслонка переключения фильтра посторонними предметами или не двигается ли сервопривод аномально
-
Проверьте, правильно ли установлены датчик Холла и магнит, и не отсоединился ли кабель датчика
Шаг 1: Проверьте, не заблокирована ли заслонка переключения фильтра посторонними предметами
Сначала вы можете обратиться к этой Wiki, чтобы снять крышку угольного фильтра и сам угольный фильтр: Замена крышки угольного фильтра H2D / фильтра
- Вы можете проверить, нет ли посторонних предметов рядом с заслонкой переключения фильтра, которые могут помешать её нормальному открытию или закрытию. Вы также можете попробовать вручную переместить заслонку переключения фильтра вверх и вниз, чтобы проверить, нет ли аномального сопротивления во время движения. Если вы обнаружите посторонние предметы, удалите их, а затем попробуйте снова, чтобы проверить, работает ли она нормально.
-
Если после удаления фильтра вы обнаружите, что заслонка переключения фильтра может автоматически перемещаться вверх и вниз при активации внешнего вытяжного вентилятора и режима поддержания температуры камеры, но её положение не совпадает с иллюстрацией выше (например, заслонка расположена слишком высоко или слишком низко), это может указывать на аномальное положение шестерни заслонки переключения фильтра. В этом случае следуйте этому руководству, чтобы внести необходимые корректировки. Калибровка шестерни。
-

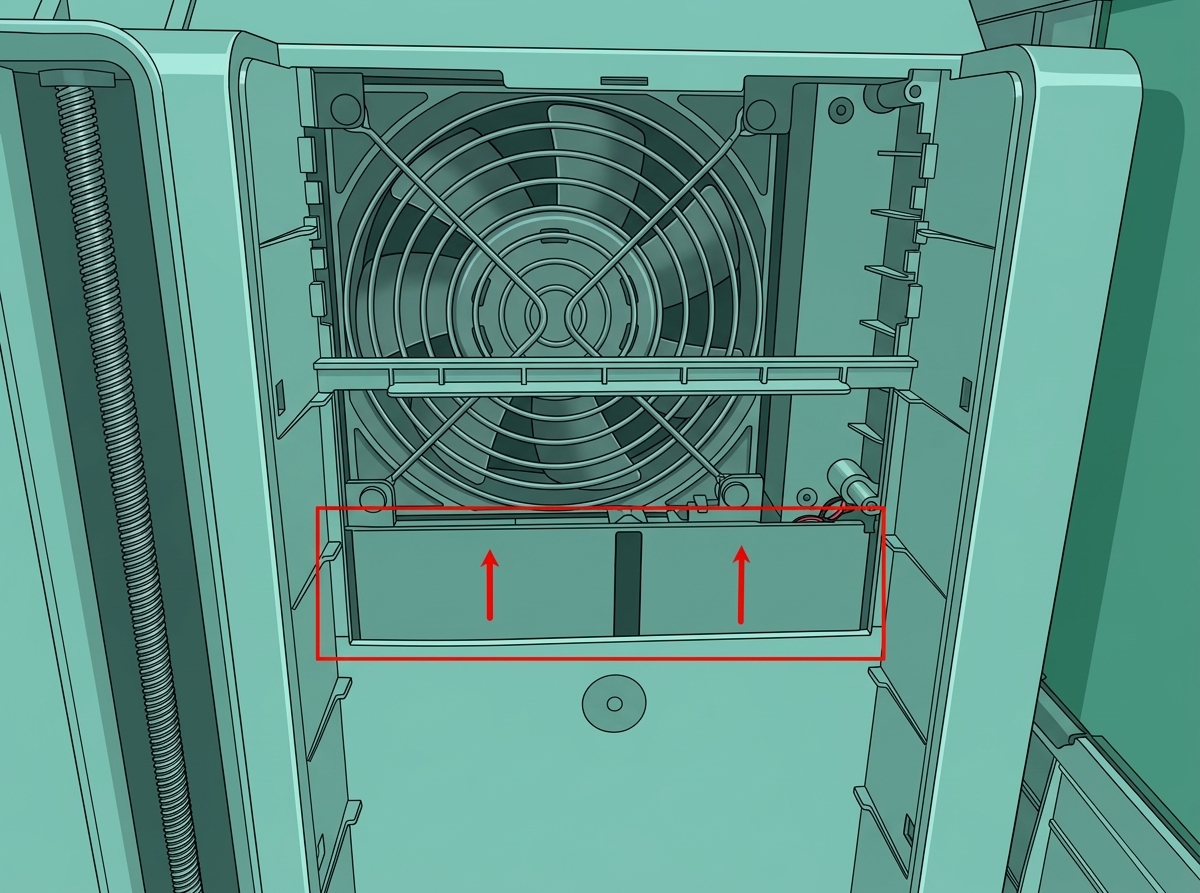

Если заслонка находится в особом аномальном положении, показанном на иллюстрации (слишком низко), как показано ниже, толкните её вверх, чтобы вручную сбросить её, а затем попробуйте снова включить внешний вытяжной вентилятор, чтобы проверить, возникнет ли ошибка.
Если вы чувствуете аномальное сопротивление при толкании её вверх или если заслонка переключения фильтра не поднимается автоматически при переключении в режим поддержания температуры камеры, сервопривод может быть неисправен. Следуйте инструкциям в конце этого документа, чтобы обратиться в техническую поддержку, или рассмотрите возможность замены сервопривода。
- Если проблема вызвана повреждением заслонки переключения фильтра, вы можете обратиться к этой Wiki, чтобы заменить заслонку переключения фильтра: Замена верхней крышки правой внутренней облицовки H2D / узла нагревателя камеры / вентилятора циркуляции нагрева камеры
Запасные части для узла нагревателя камеры включают заслонку переключения фильтра. Если заслонка переключения фильтра повреждена, рекомендуется заменить весь узел нагревателя камеры.
Шаг 2: Проверьте, исправно ли работают сервопривод, магнит и плата датчика Холла
Если во время проверок на шаге 1 заслонка переключения фильтра работает нормально и ручное перемещение фильтра вверх и вниз не вызывает аномального сопротивления, но у вас все равно возникает одна из следующих двух проблем:
- Заслонка переключения фильтра может открываться и закрываться, но ошибка все равно возникает.。
Если заслонка переключения фильтра может открываться и закрываться, но ошибка все равно возникает, проблема может быть связана с положением магнита или неисправностью датчика Холла или ослабленным кабелем.
Сначала обратите пристальное внимание на положение магнита. Когда заслонка переключения фильтра находится в верхней части правой внутренней крышки, один конец красной линии на магните должен совпадать с положением платы датчика Холла с правой стороны.
 |
 |
| Ошибка: В режиме нагрева магнит не находится в горизонтальном положении. | Правильно: В режиме нагрева магнит остается горизонтальным, красная линия обращена к плате датчика Холла. |
Если ориентация магнита (положение шестерни) аномальна, вы можете следовать инструкциям ниже для повторной калибровки положения рейки.
Как упоминалось ранее, при входе в режим поддержания температуры камеры активная решетка вытяжки камеры закроется, а заслонка переключения фильтра поднимется в верхнее положение. Вы можете использовать это поднятое положение заслонки для выполнения калибровки шестерни.
|
 |
|---|
Вручную толкните заслонку переключения фильтра в её верхнее положение, слегка приподнимите рейку, чтобы разъединить зацепление между главной шестерней и рейкой заслонки, затем коснитесь экрана, чтобы переключиться в «Режим нагрева камеры». В этот момент сервопривод и главная шестерня повернутся на определенный угол, при этом красная линия магнита будет обращена вправо.
|
 |
В этот момент отпустите рейку, чтобы она полностью зацепилась с шестерней, чтобы завершить калибровку.
active-chamber-exhaust_heating_mode_h2d_icon.jpg" alt="heating_mode_h2d_icon.jpg" width="600">
- Заслонка переключения фильтра не может открыться/закрыться:
Сначала вы можете обратиться к этой Wiki, чтобы снять заднюю панель принтера и желоб для отходов:
Замена желоба для очистки H2D

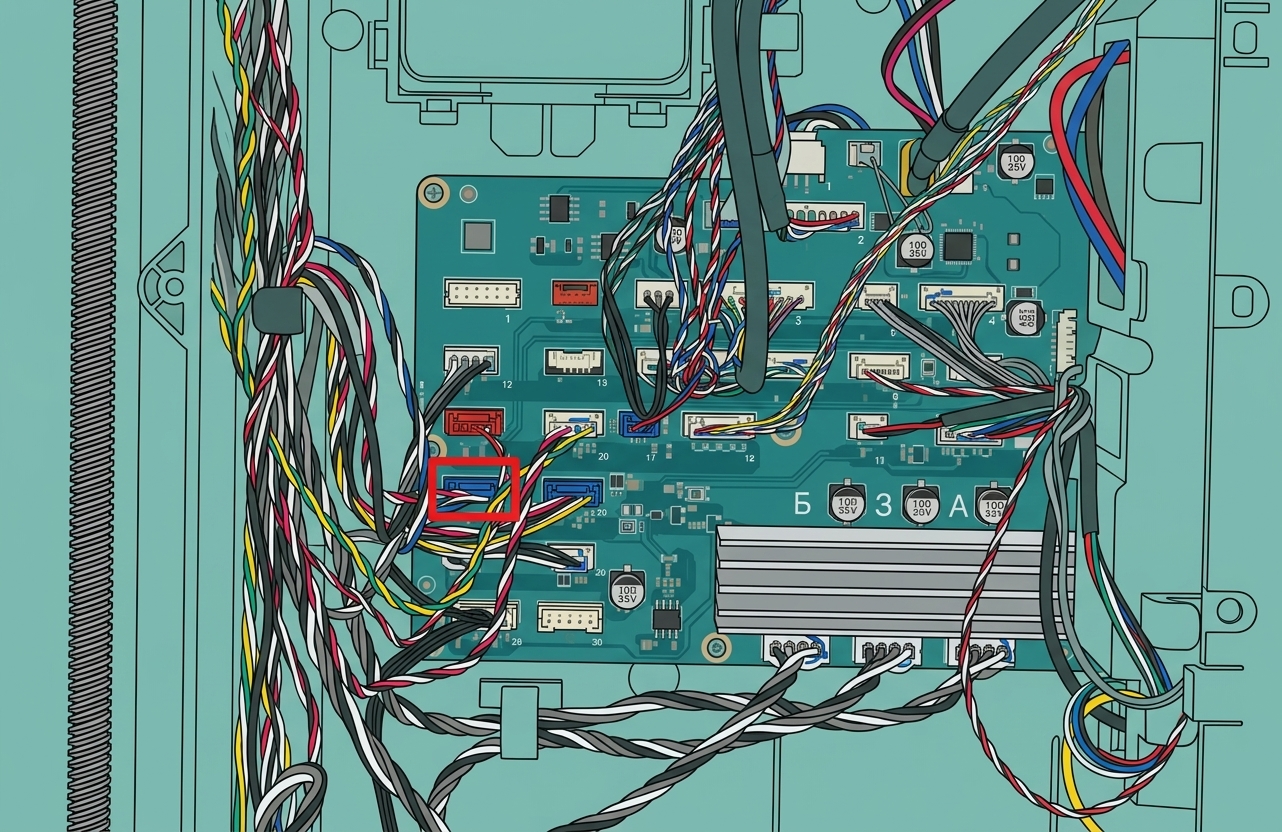

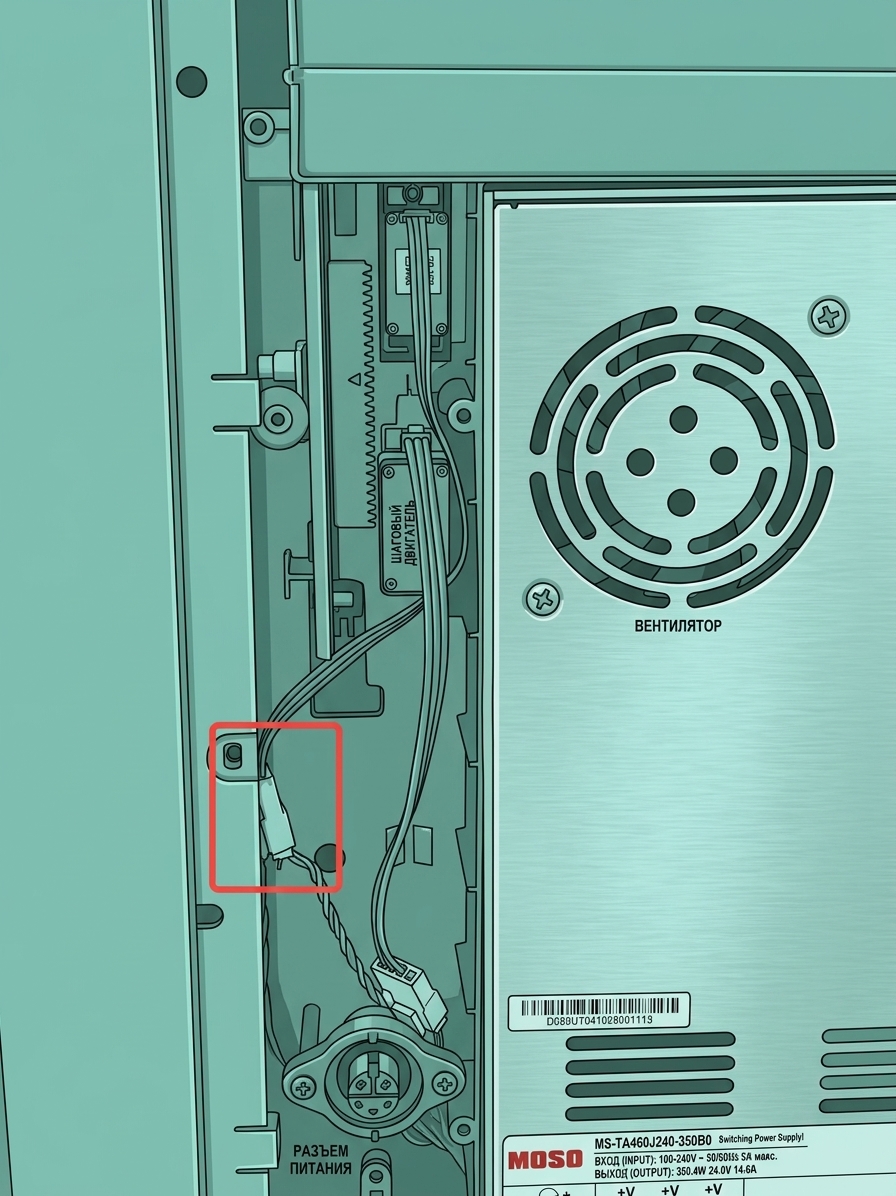

Затем, обратитесь к рисунку ниже, чтобы проверить, исправно ли работает кабель подключения сервопривода. Кабель сервопривода и кабель датчика Холла имеют один общий разъем для подключения к плате MC. Если соединение ослаблено, рекомендуется повторно надежно подключить его и попробовать снова, чтобы проверить, восстановится ли нормальная работа:
Если кабель подключения надежно закреплен, но заслонка переключения фильтра все равно не может открыться/закрыться, сервопривод может быть неисправен. Вы можете обратиться к этой Wiki, чтобы заменить правую внутреннюю крышку: Замена правой внутренней крышки H2D / узла нагревателя камеры / вентилятора циркуляции нагрева камеры
Запасные части для правой внутренней крышки включают сервопривод и компоненты датчика Холла, связанные с заслонкой переключения фильтра.
