Как разобрать и собрать экструдер H2D

Когда использовать

Экструдер требует регулярного обслуживания, так как его компоненты играют ключевую роль в качестве печати. Со временем накопление остатков филамента, пыли и других частиц внутри экструдера может повлиять на качество печати. При возникновении следующих ситуаций рекомендуется следовать шагам, описанным в этом руководстве:

• Засоры вызваны деформацией филамента в шестернях экструдера, направляющей филамента экструдера или натяжных роликах двойного экструдера из-за чрезмерных температур.

• Проблемы качества печати, такие как неравномерная текстура, возникающие из-за постепенного накопления остатков филамента или пыли внутри блока экструдера.

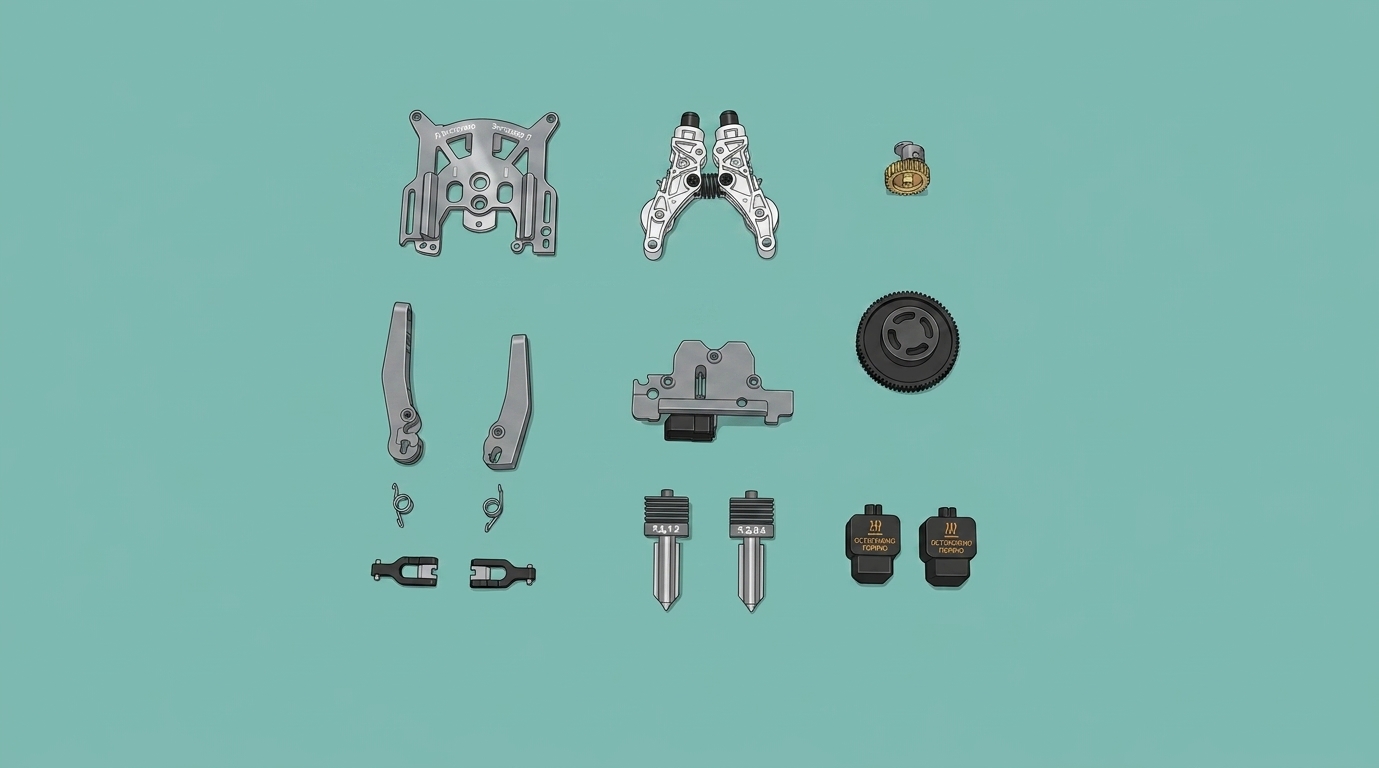

• Замена внутренних частей блока экструдера, таких как передняя крышка экструдера, направляющая филамента экструдера, натяжные ролики двойного экструдера, кулачок переключения экструдера, левые и правые ножи и рычаги, или шестерни экструдера.

Вот дополнительные инструкции: при проблеме с засорением настоятельно рекомендуется сначала прочитать эту статью в вики: Как проверить, какая часть забита в H2D, чтобы подтвердить, вызван ли засор действительно блоком экструдера, чтобы избежать неправильной диагностики и ненужной разборки. Вы можете начать с удаления хотенда и наблюдения за тем, может ли филамент экструдироваться правильно. Если филамент экструдировается нормально после удаления хотенда, это указывает на засор хотенда, а не экструдера. Затем вы можете решить проблему, очистив или заменив сопло.

Подход этой статьи заключается в очистке экструдера с использованием минимального количества шагов, и эти шаги также могут быть использованы для разборки и сборки экструдера.

1. Если засор был устранен после выполнения определенных шагов, вы можете перейти к следующим. Например, очистка остатков филамента или пыли обычно требует только разборки направляющей филамента экструдера. Если засор происходит без сильного заклинивания филамента, вам может потребоваться только открыть переднюю крышку экструдера, не снимая натяжные ролики экструдера. Разбирайте и собирайте в зависимости от необходимости.

2. При замене рычагов левого и правого ножа или правого ножа можно пропустить снятие направляющей филамента экструдера и передней крышки. После снятия передней крышки инструмента продолжите непосредственно замену, убедившись, что вы сохранили торсионную пружину и рычаги ножа, и установите режущий лезвие вырезом вверх.

3. Для разборки направляющей филамента экструдера настоятельно рекомендуется обратиться к инструктивным видео, так как между направляющей филамента экструдера и левыми и правыми ножами и рычагами существует некоторое перекрытие, требующее ловкости при удалении. Если вам сложно следовать инструкциям видео, вы можете сначала снять рычаг ножа перед разборкой направляющей филамента экструдера.

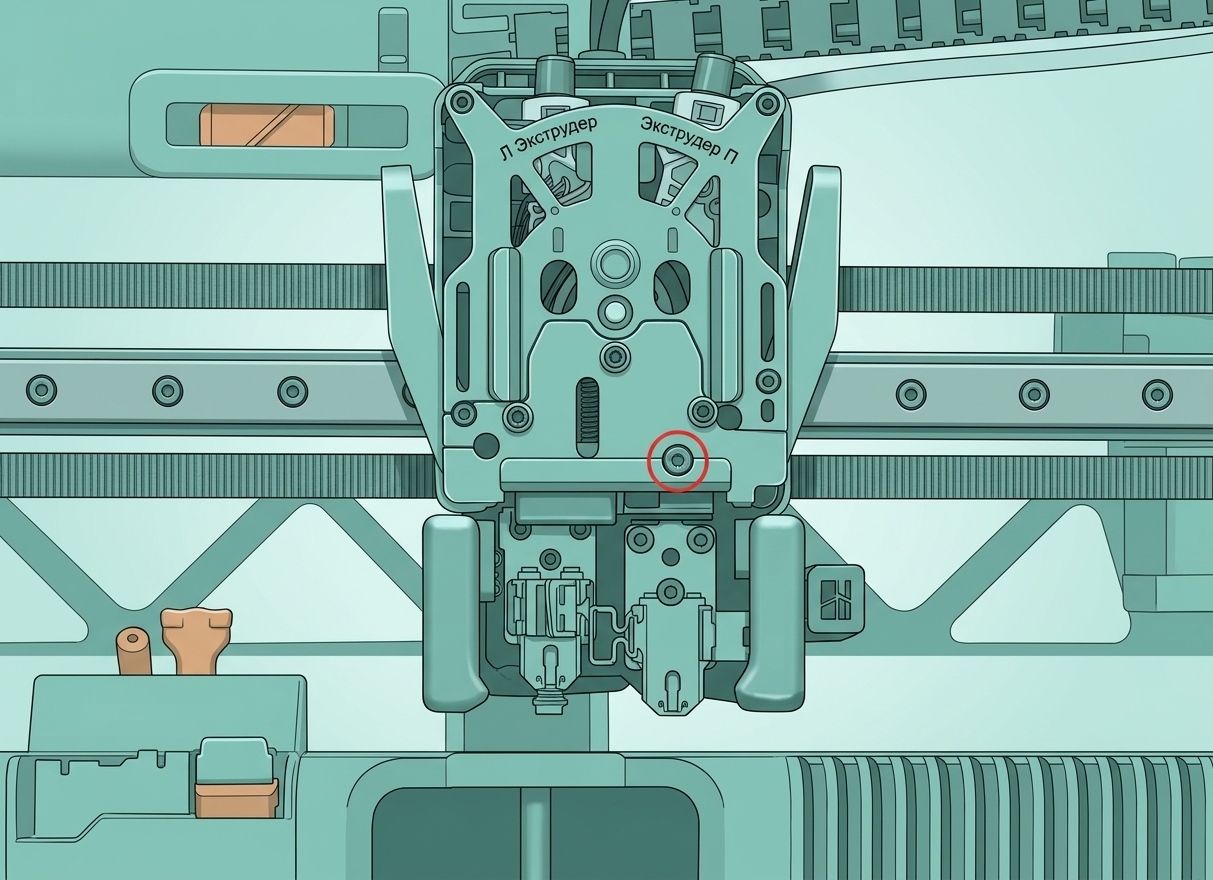

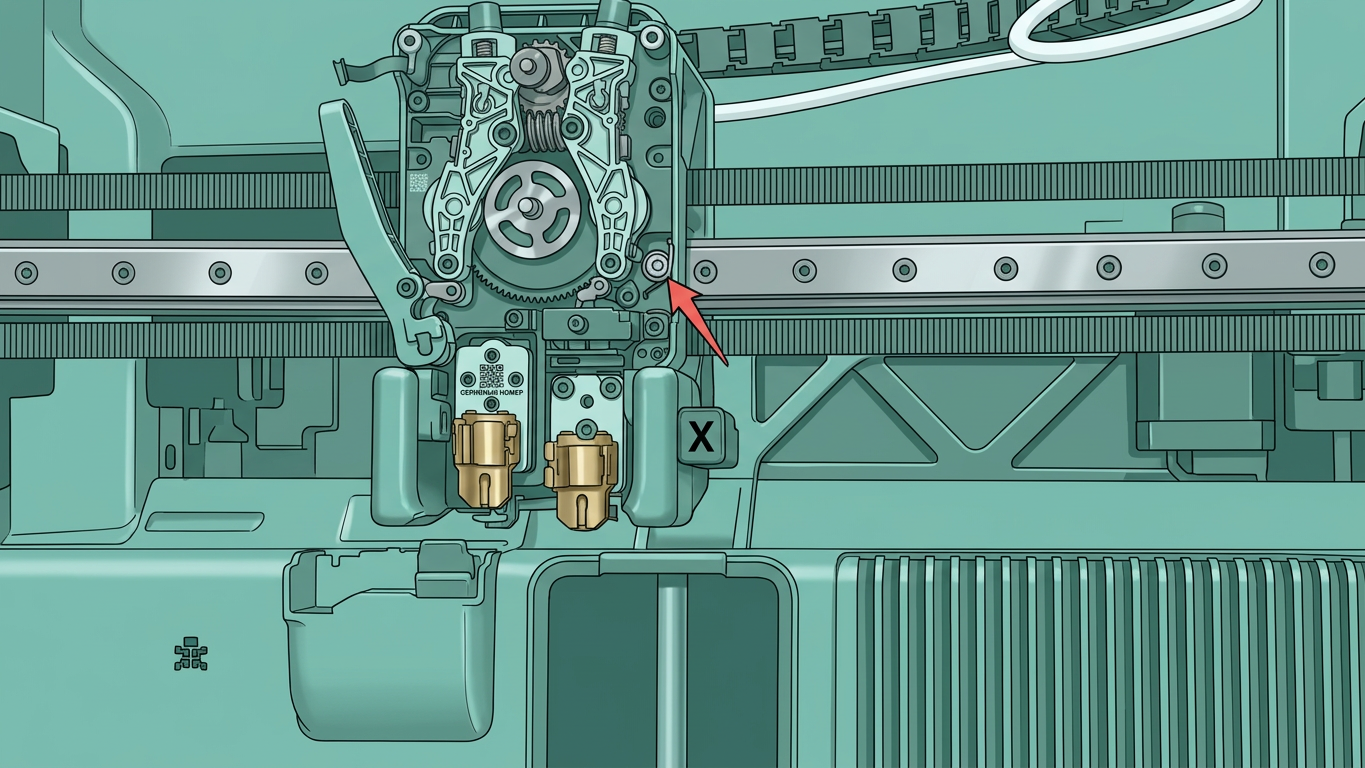

4. Для упрощения сборки и разборки экструдера мы решили удалить этот винт после проверки. В результате на рынке доступны версии как с этим винтом, так и без него; пожалуйста, ориентируйтесь на то, что вы получили.

5. Если натяжной рычаг двойного экструдера забит, вы можете обратиться к этому руководству для устранения засора:
   Руководство по устранению заклинивания филамента рычага натяжителя H2D

Необходимые инструменты и материалы

Ожидается, что это обслуживание займет от 10 до 60 минут, при этом конкретная продолжительность зависит от степени разборки.

• Шестигранный ключ H1.5 & H2.0

Предупреждение о безопасности

ВАЖНО!

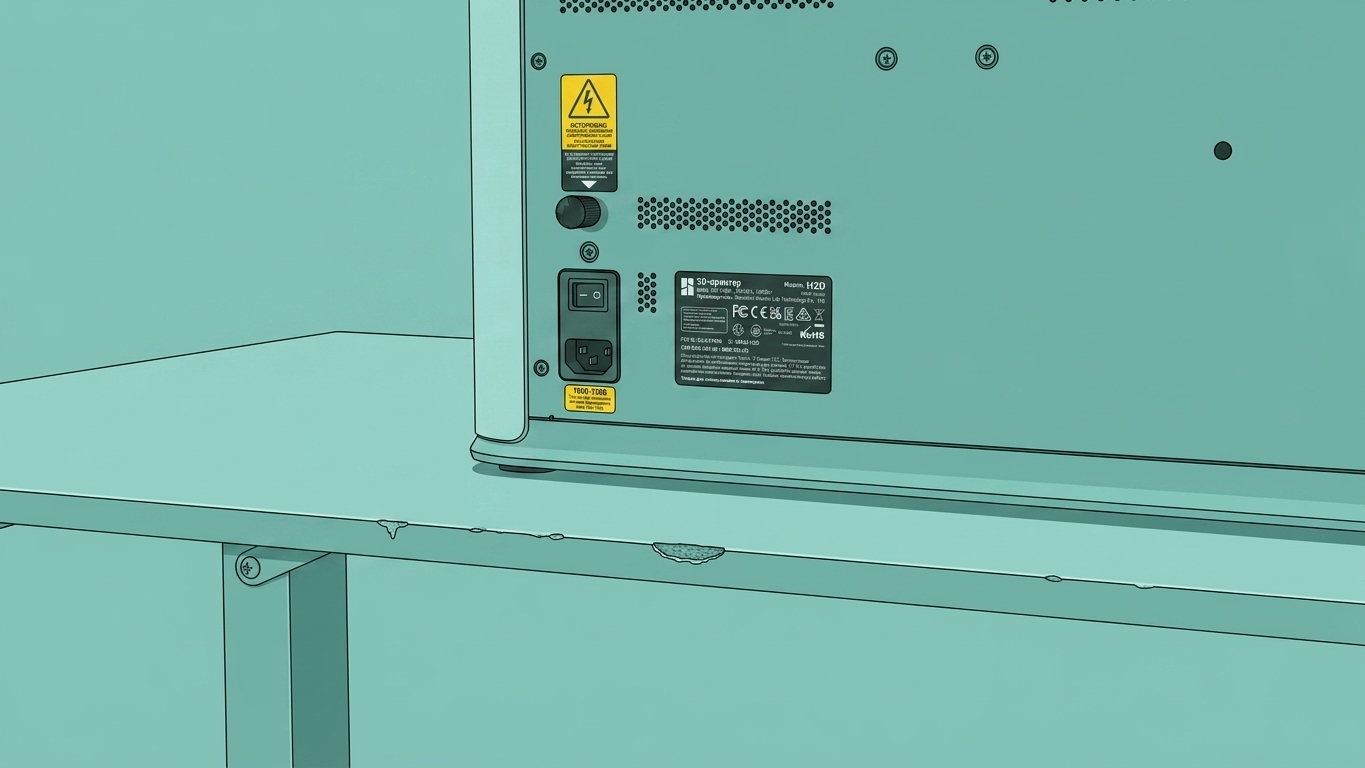

Крайне важно отключить принтер от питания перед выполнением любых работ по обслуживанию принтера и его электроники, включая провода инструмента, потому что оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному электрическому повреждению и опасным ситуациям.

Когда вы выполняете обслуживание или устранение неполадок на принтере, вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электрическими компонентами, пока принтер все еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому крайне важно отключить принтер от питания и отсоединить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по обслуживанию выполняются безопасно и эффективно.

Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Видео-инструкция

Шаги разборки

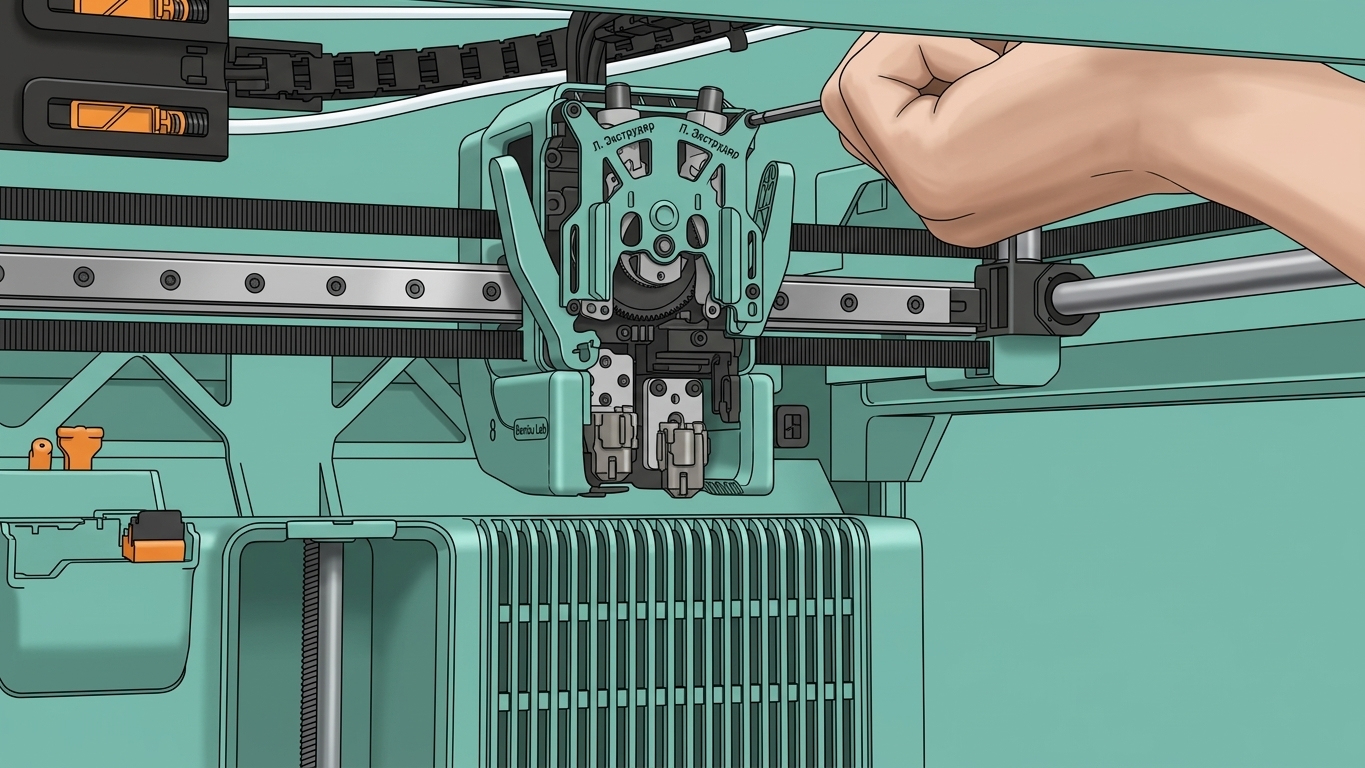

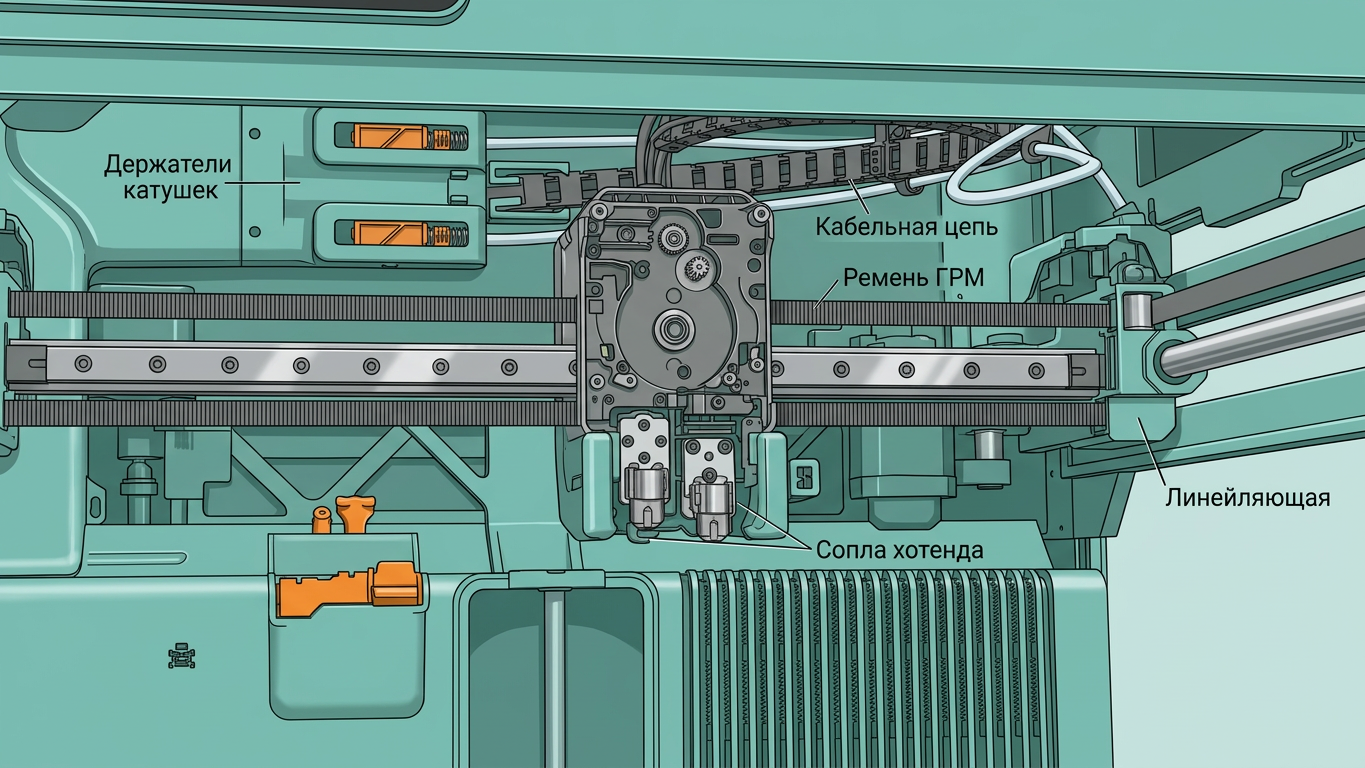

Шаг 1: Опустите нагреваемый стол, чтобы создать пространство для разборки инструмента

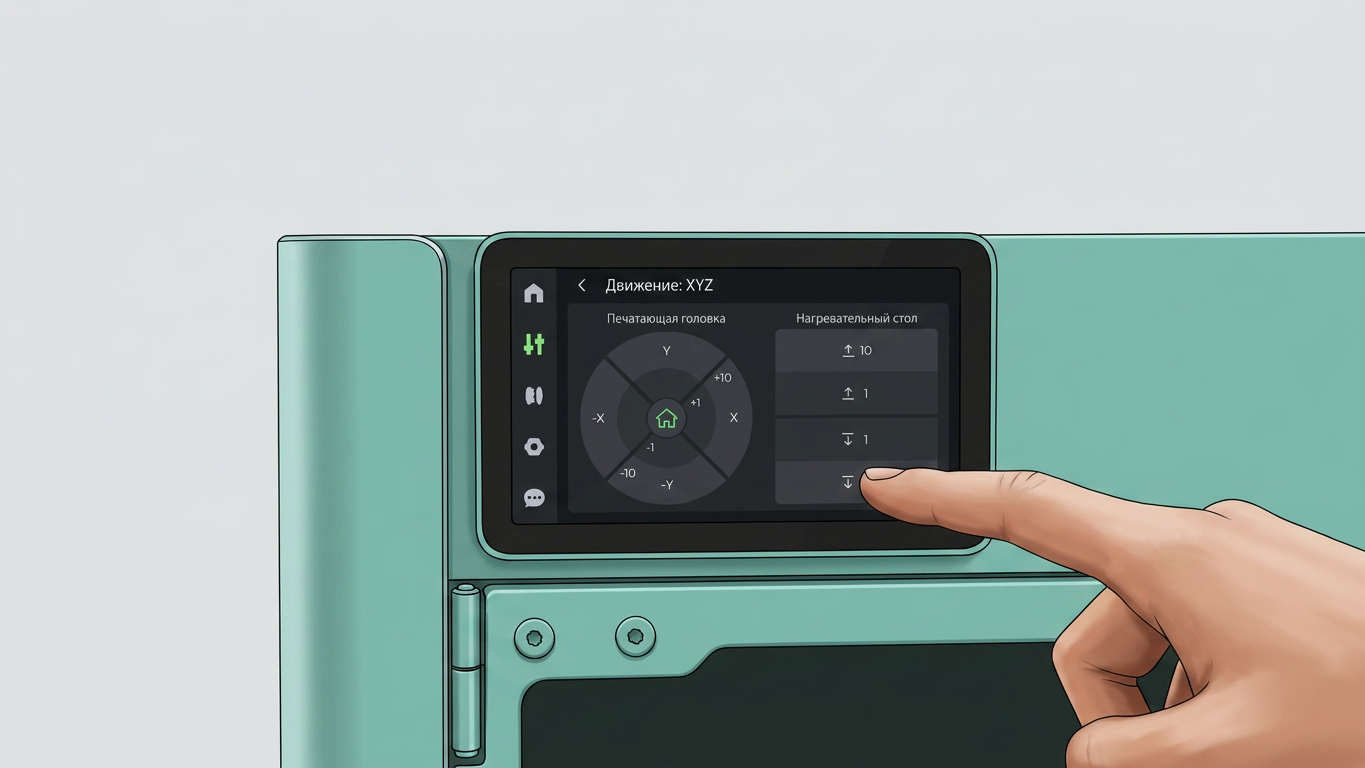

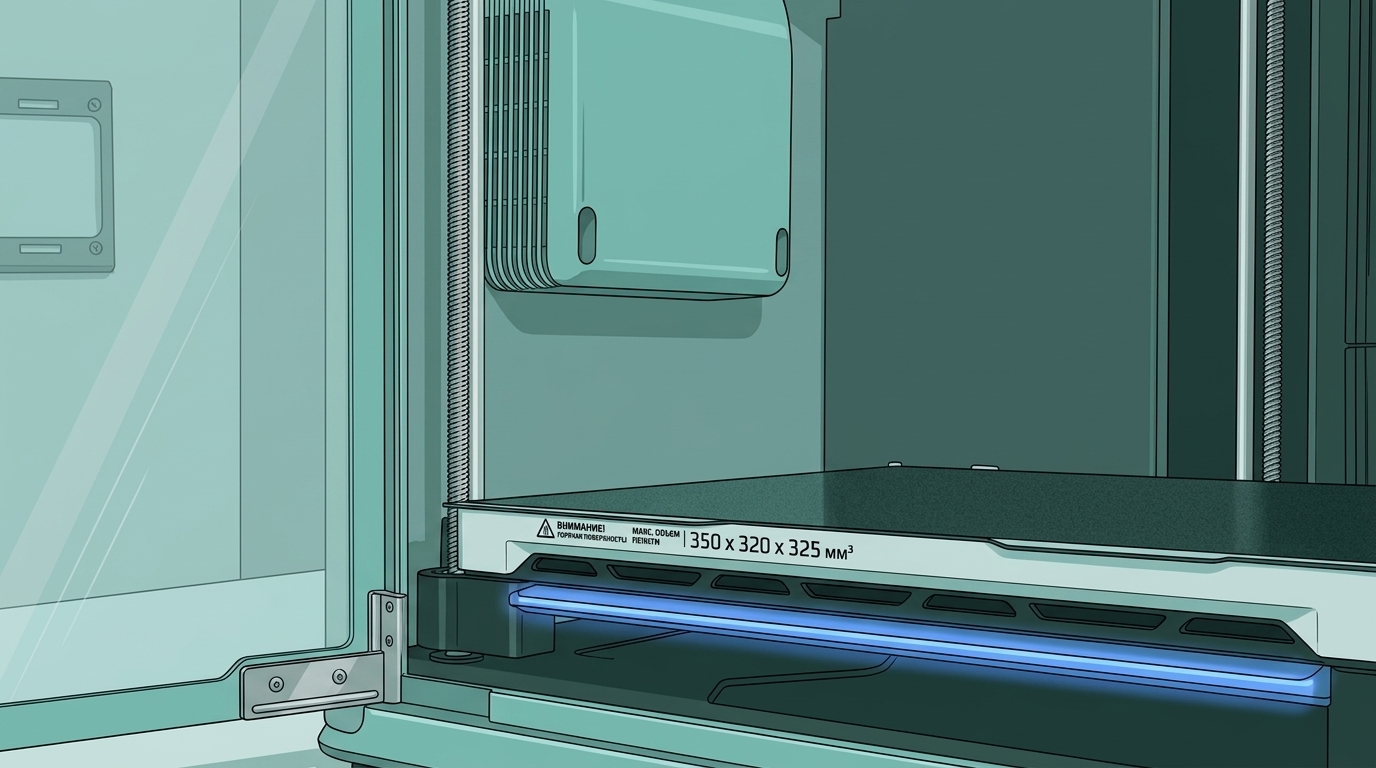

Опустите нагреваемый стол через экран, чтобы облегчить разборку инструмента. Убедитесь, что хотенд находится при комнатной температуре, а затем отключите принтер от питания.

Шаг 2: Снимите PTFE трубку и переднюю крышку инструмента

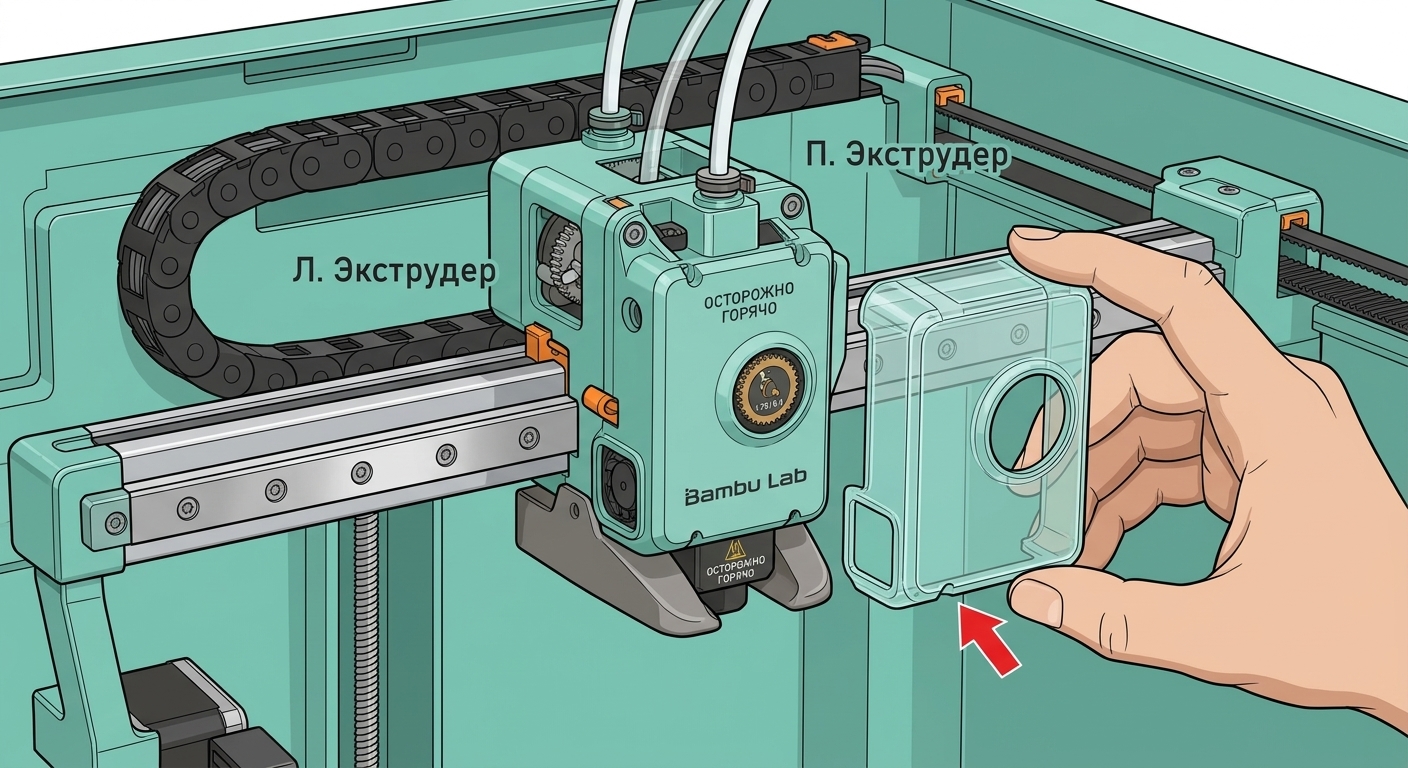

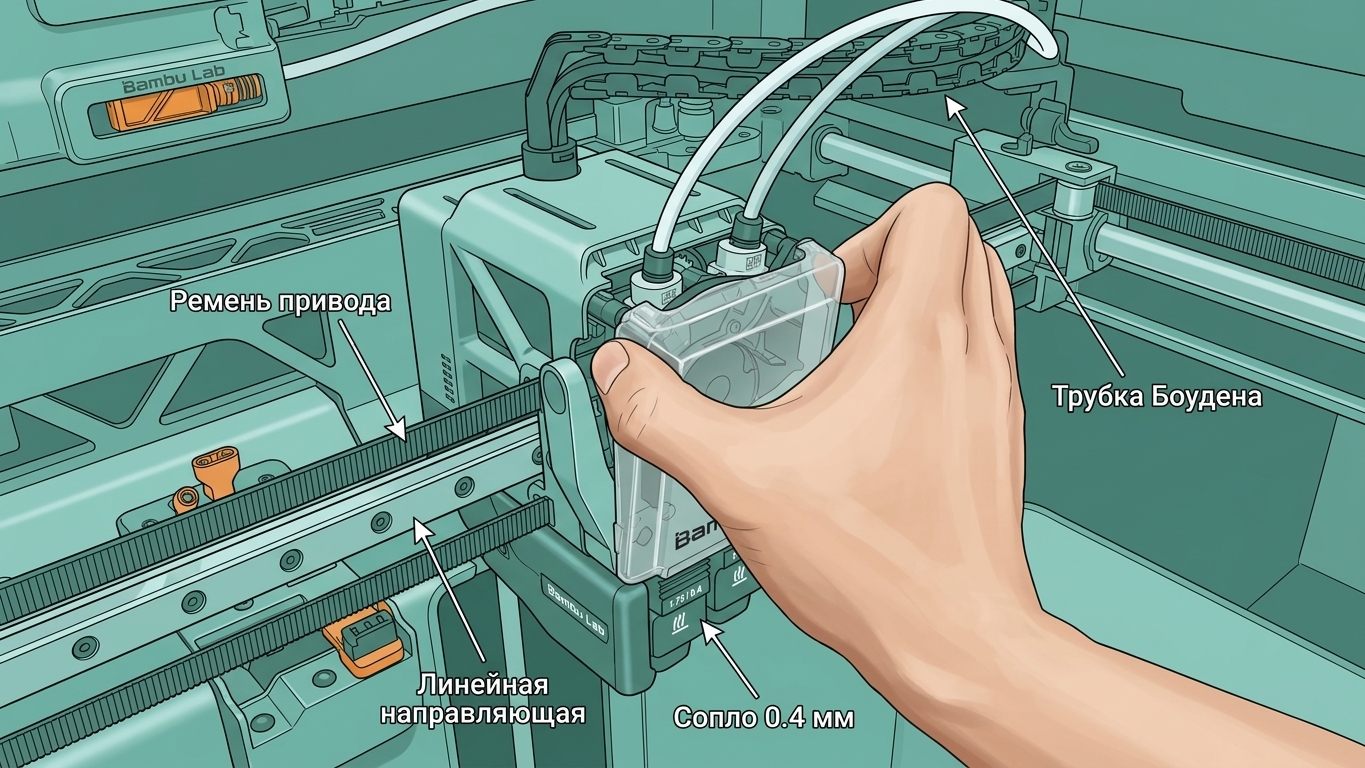

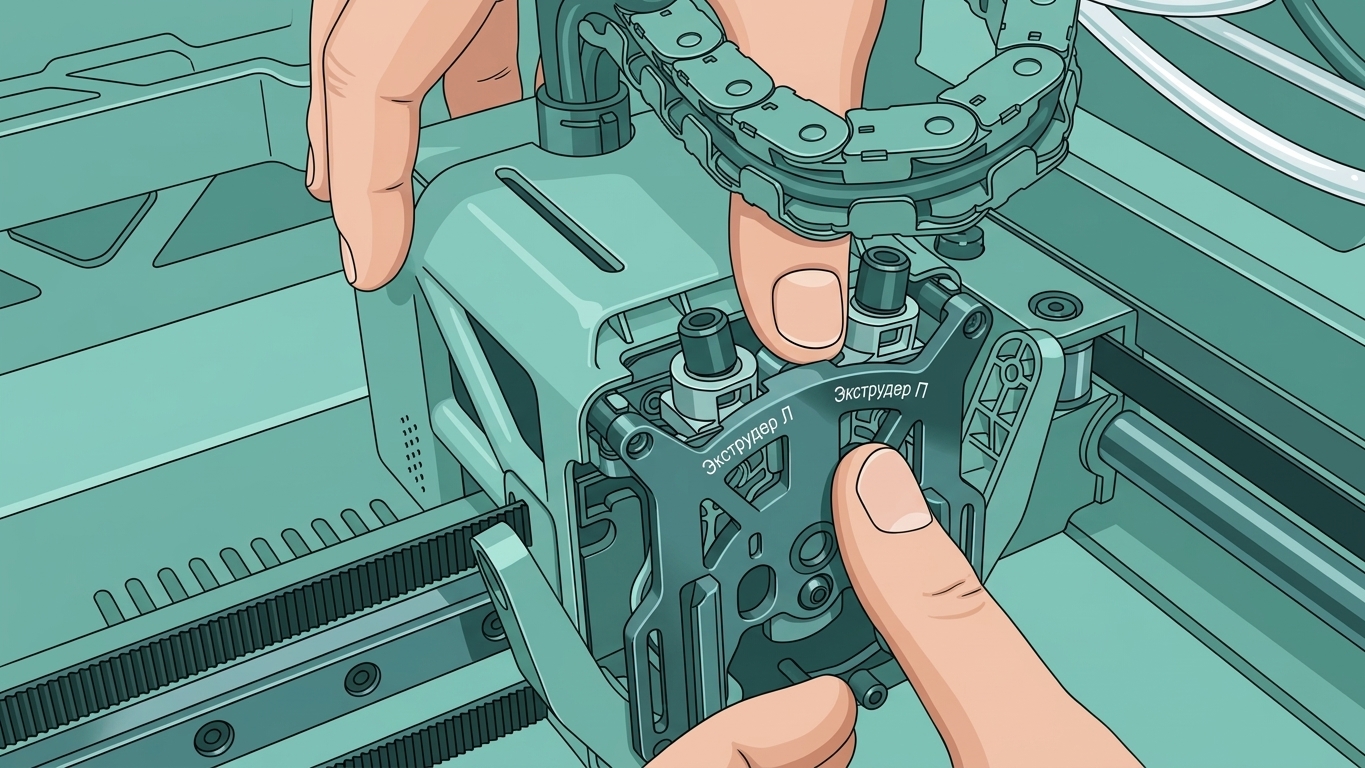

Защипните два верхних угла передней крышки инструмента и поднимите вверх, чтобы снять переднюю крышку.

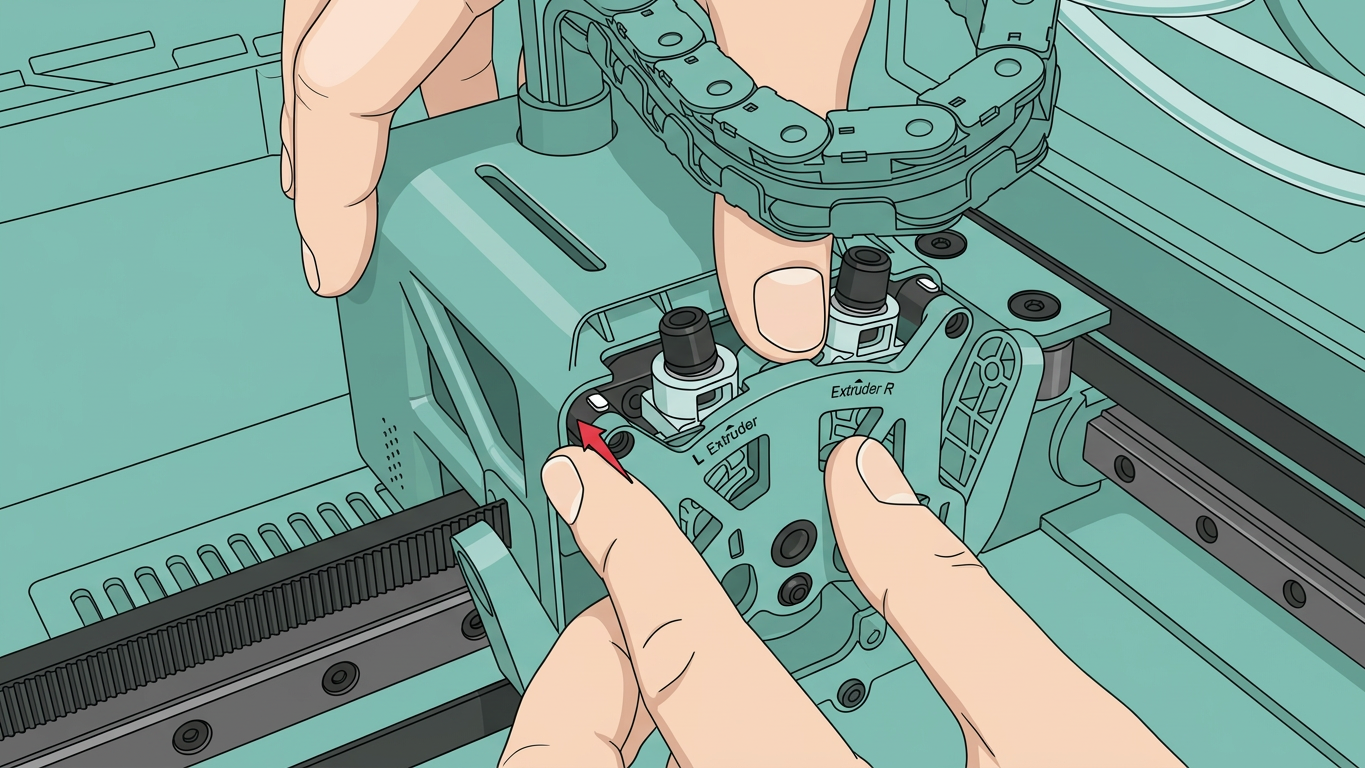

Симметрично нажмите на внешнее черное кольцо, чтобы разблокировать два разъема на экструдере, освободив PTFE трубку.

Шаг 3: Снимите левый и правый хотенды

Блокиратор потока расположен на подъемном соединительном стержне, и он перемещается влево и вправо путем переключения соединительного стержня. Если вам нужно снять хотенд, но блокиратор потока блокирует его, вам необходимо сначала переместить рычаг блокиратора потока, чтобы освободить путь перед разборкой, чтобы предотвратить случайное изгибание блокиратора потока при снятии хотенда. Во время переключения блокиратор потока может не полностью переместиться в положение из-за ограничения наклона рычага. В этом случае необходимо грубое перемещение, за которым следует точная настройка, чтобы убедиться, что блокиратор потока полностью установлен.

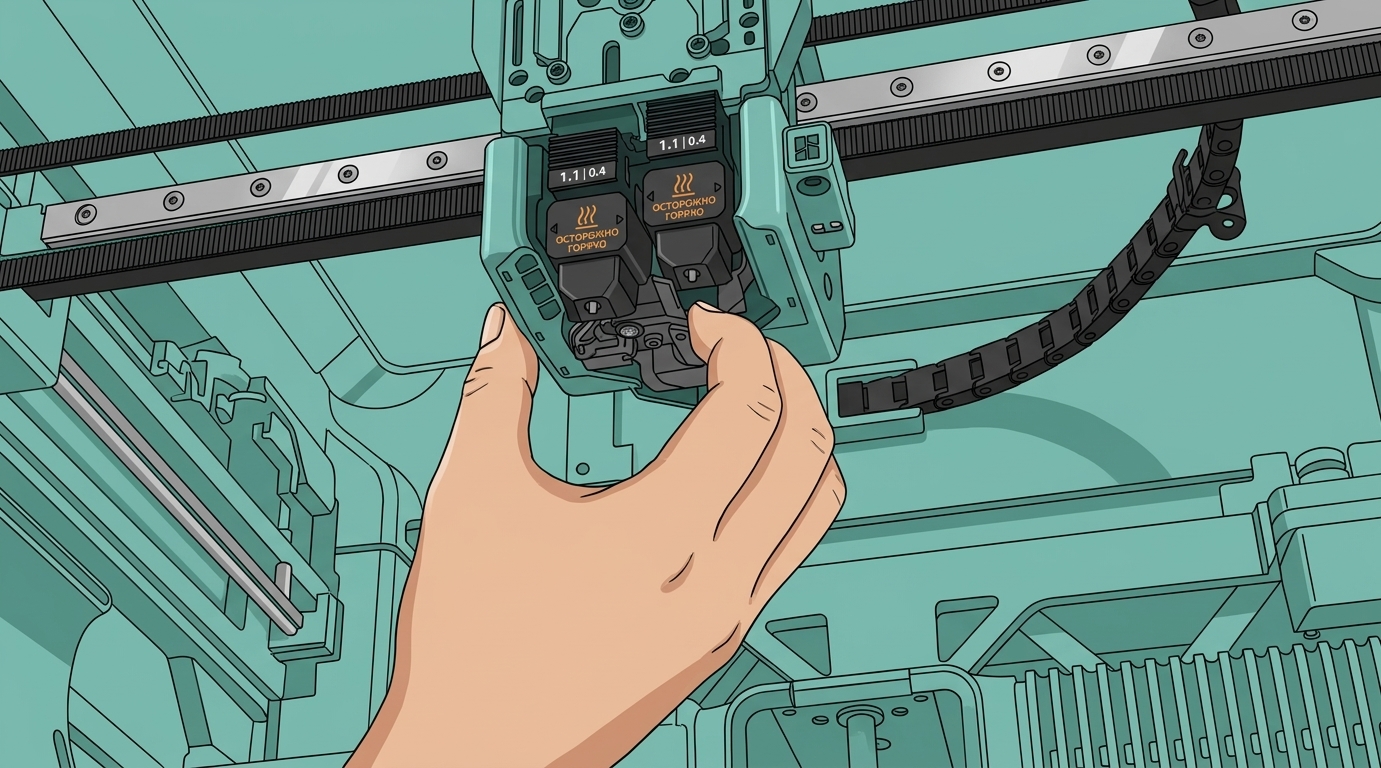

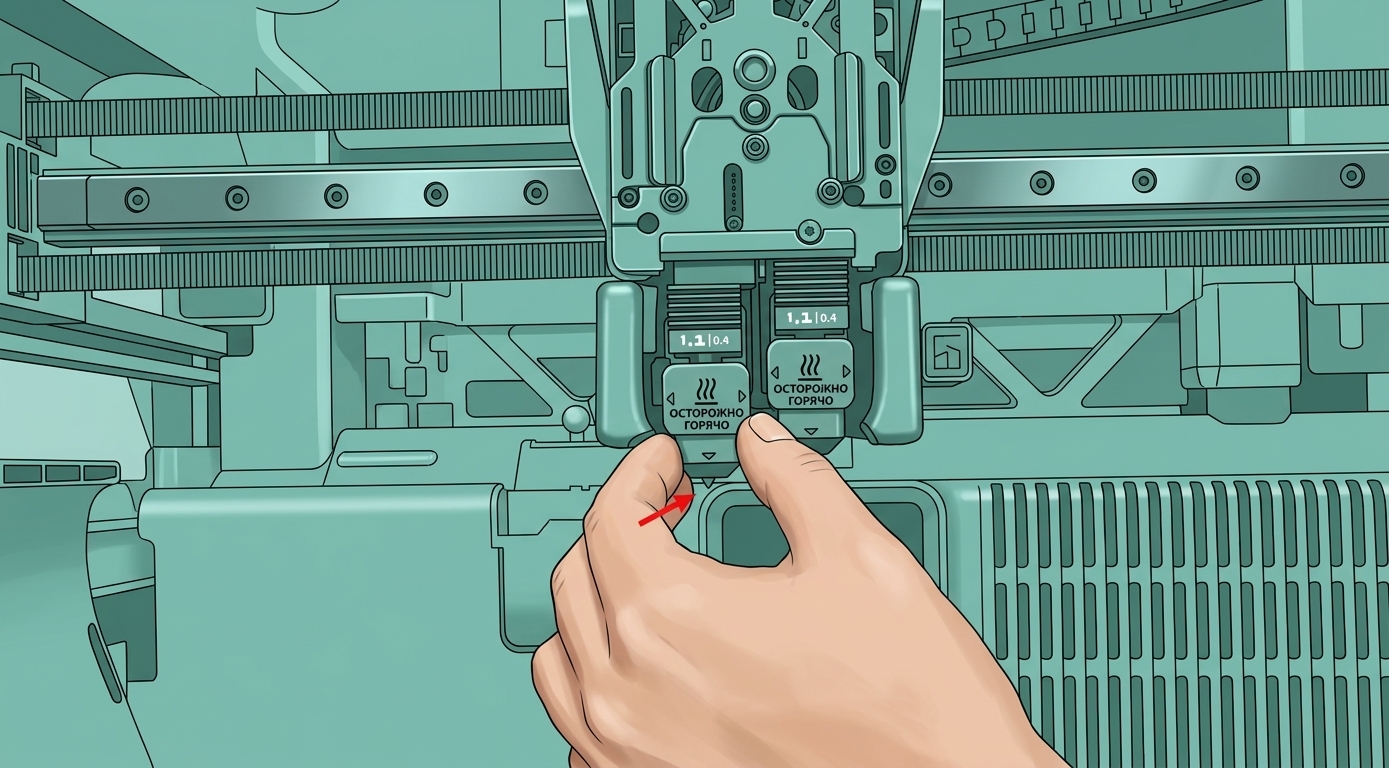

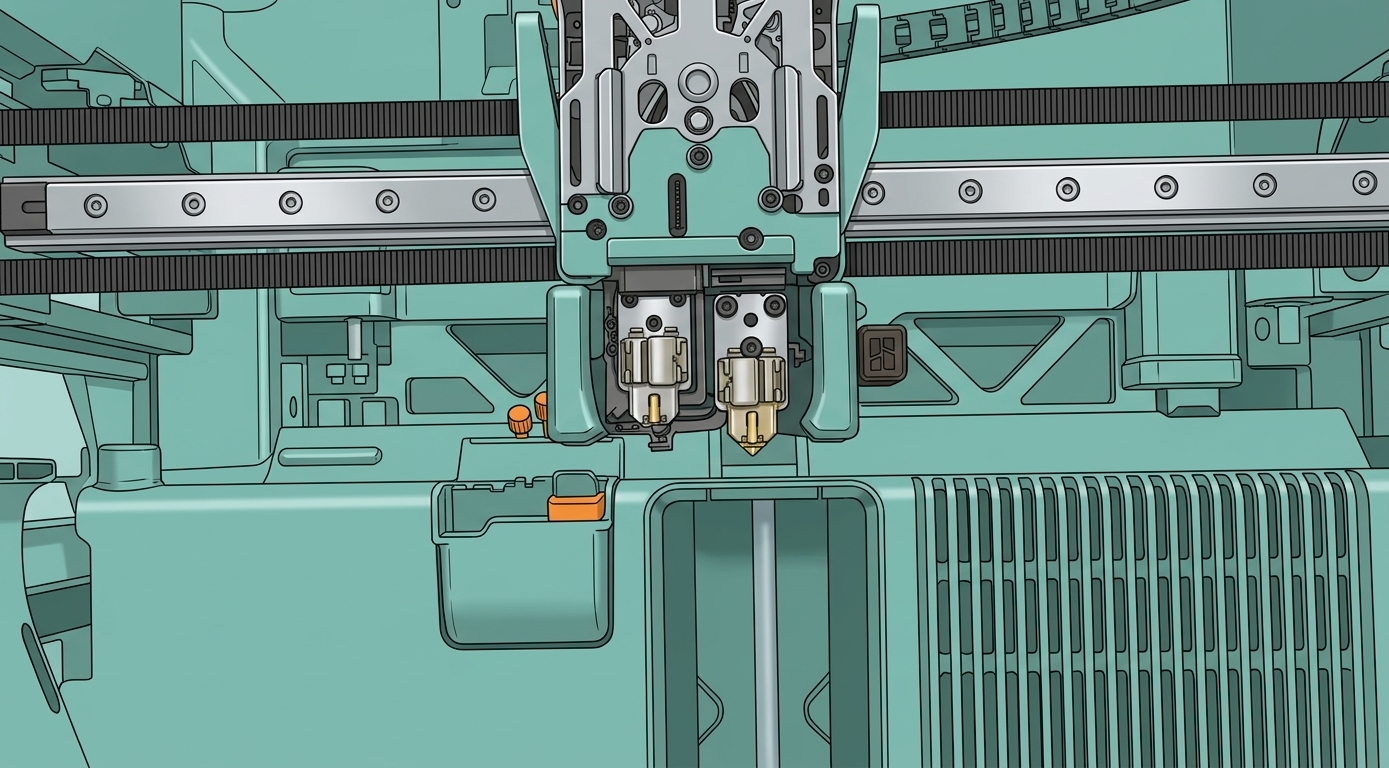

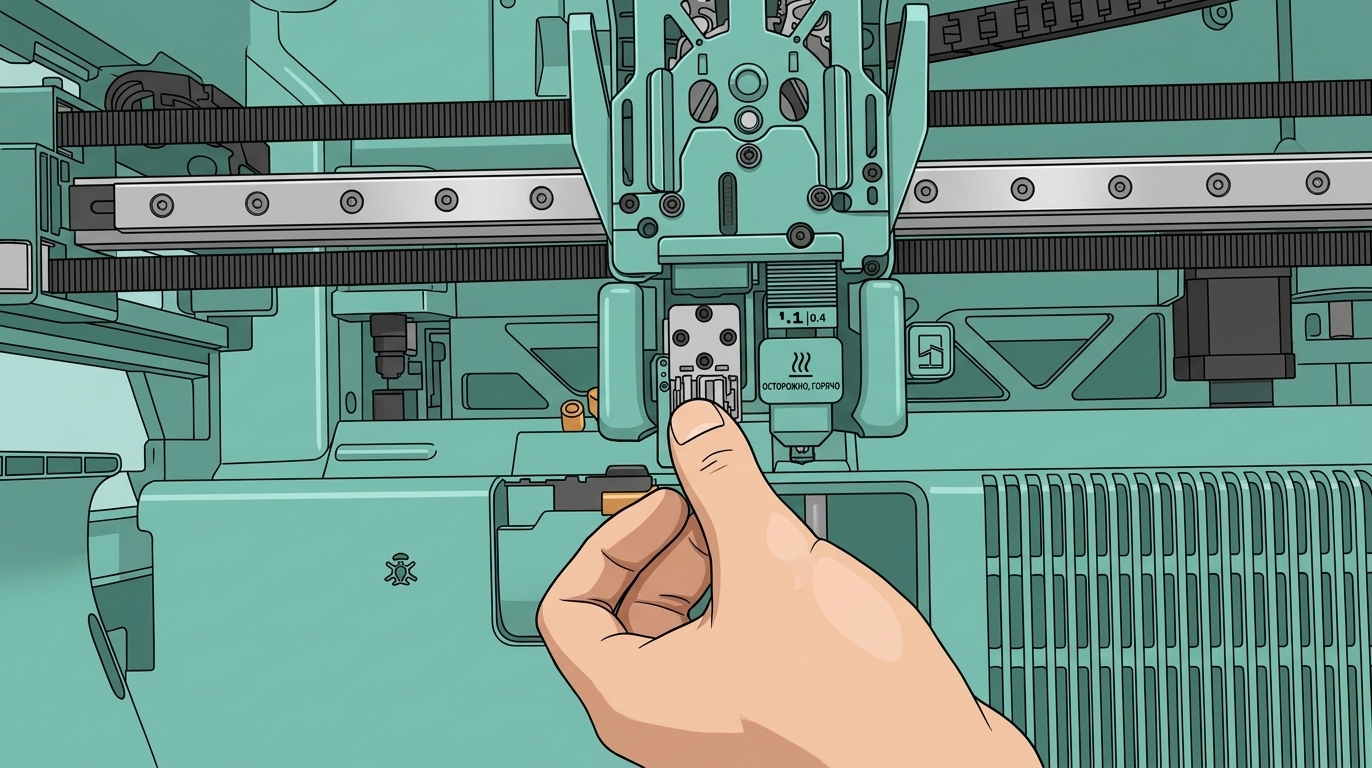

Перед началом снятия хотендов нажмите на ножи с обеих сторон, чтобы отрезать филамент, чтобы облегчить снятие хотендов. Снимите силиконовый чехол для хотенда, который не заблокирован блокиратором потока, разблокируйте защелку, чтобы снять хотенд, и предварительно защелкните защелку нагревательного узла.

Переключите рычаг блокиратора потока, чтобы переместить блокиратор потока на другую сторону, снимите силиконовый чехол оставшегося хотенда, разблокируйте защелку, чтобы снять хотенд, и предварительно защелкните защелку нагревательного узла.

Шаг 4: Снимите направляющую филамента экструдера и левый нож

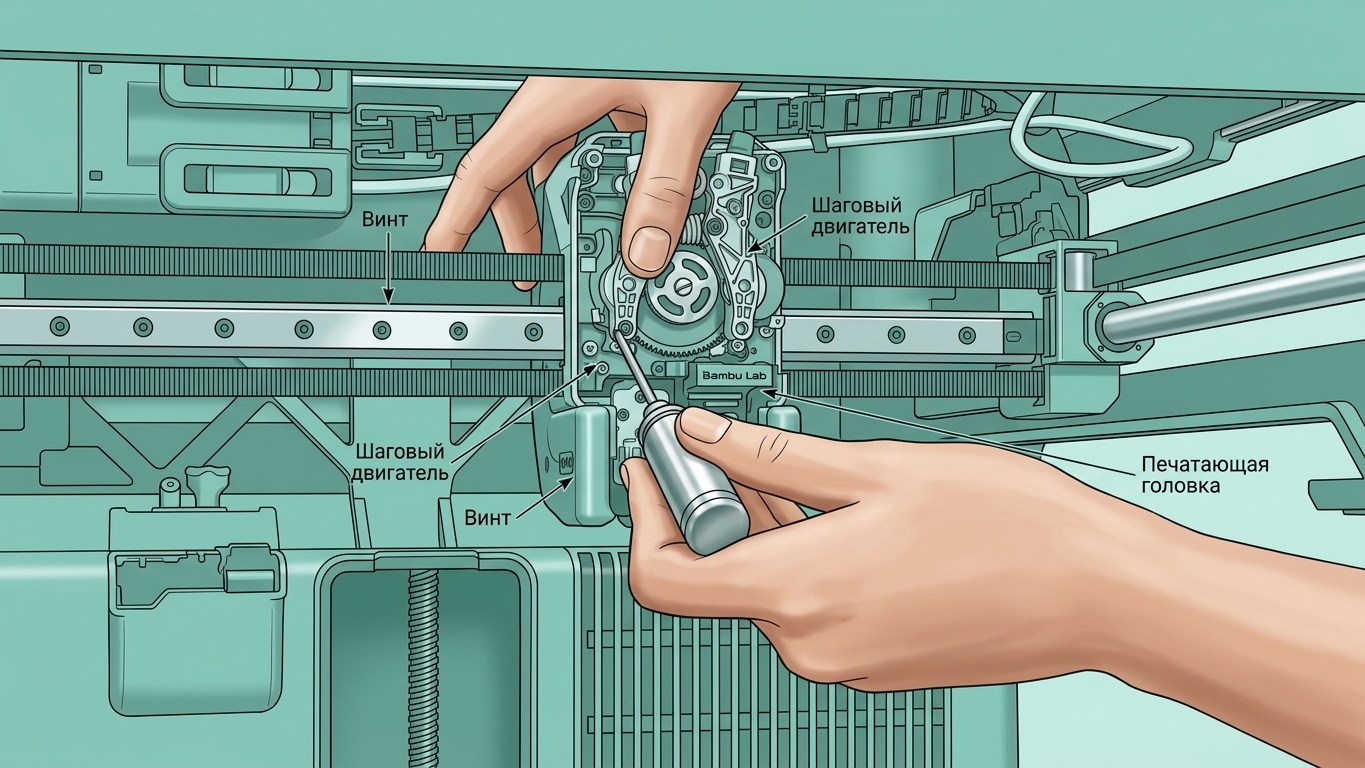

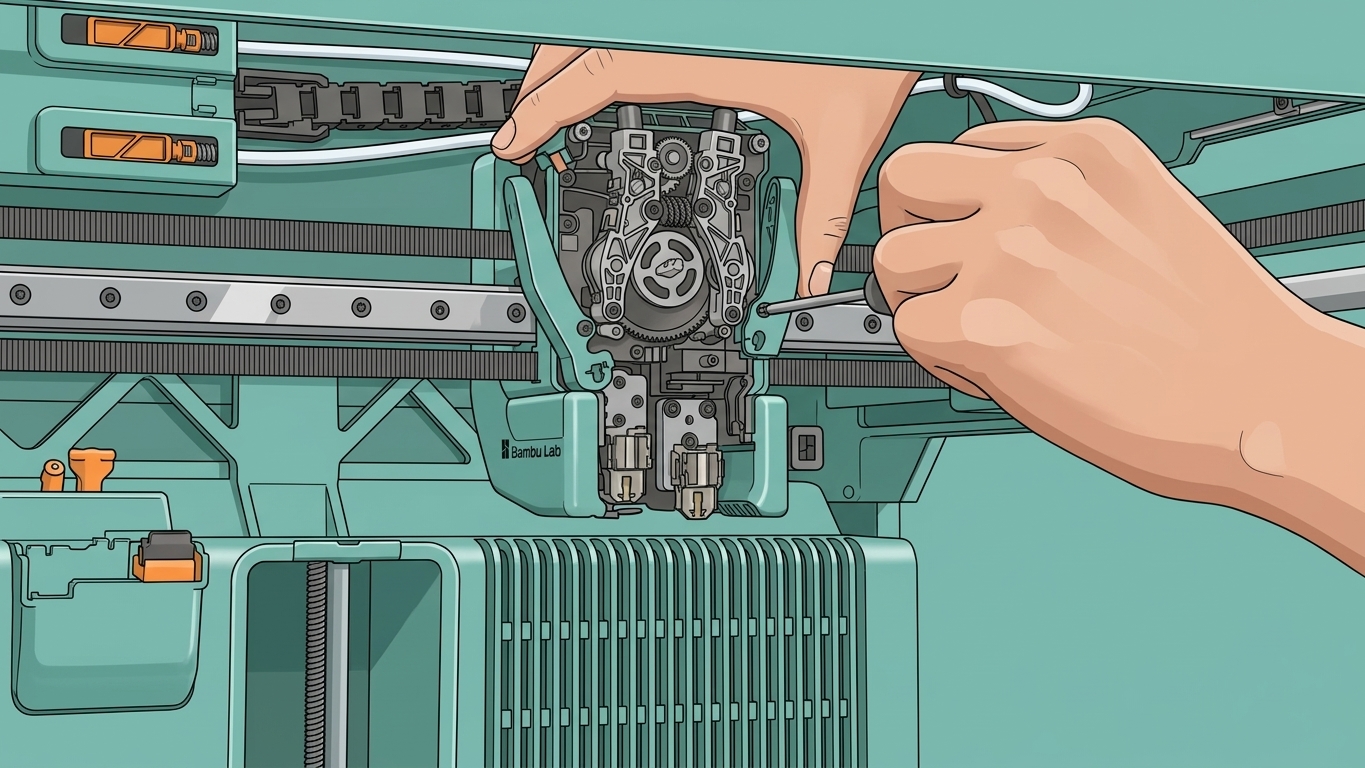

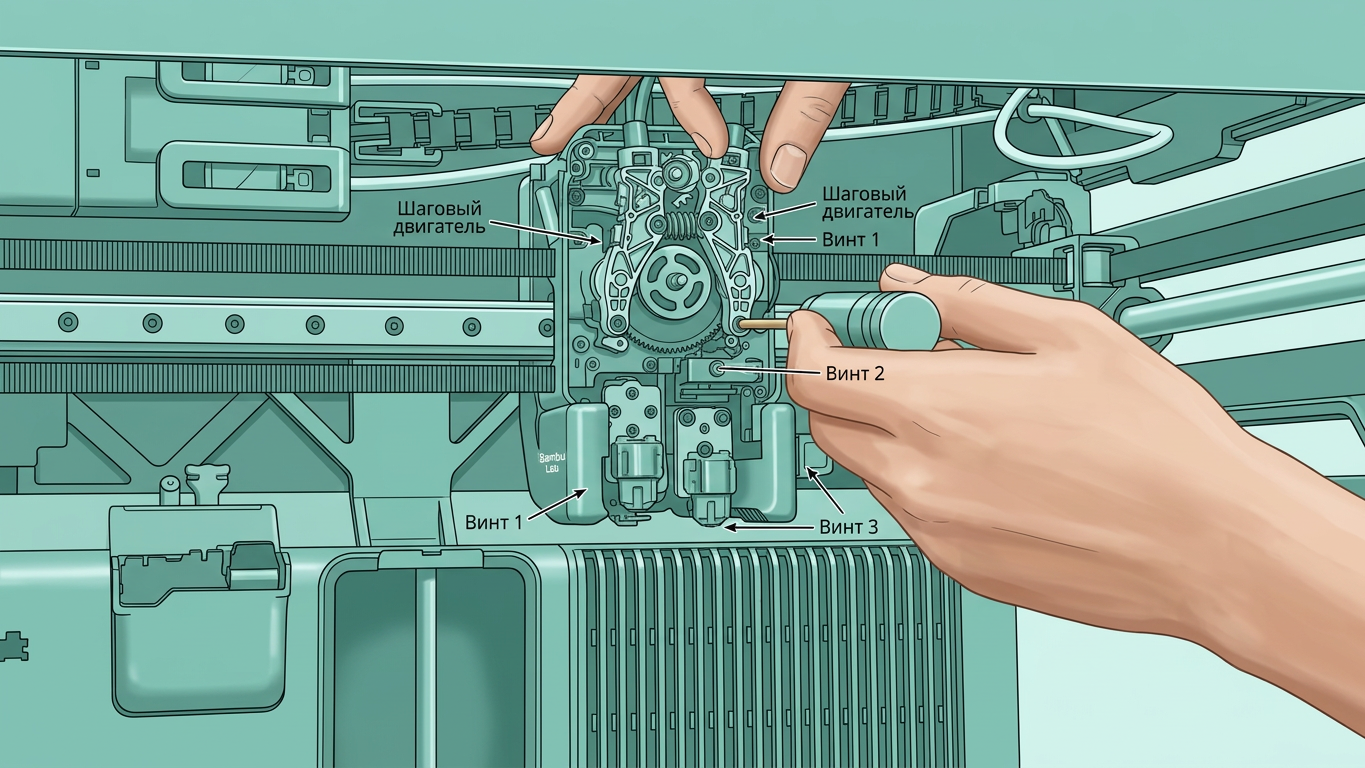

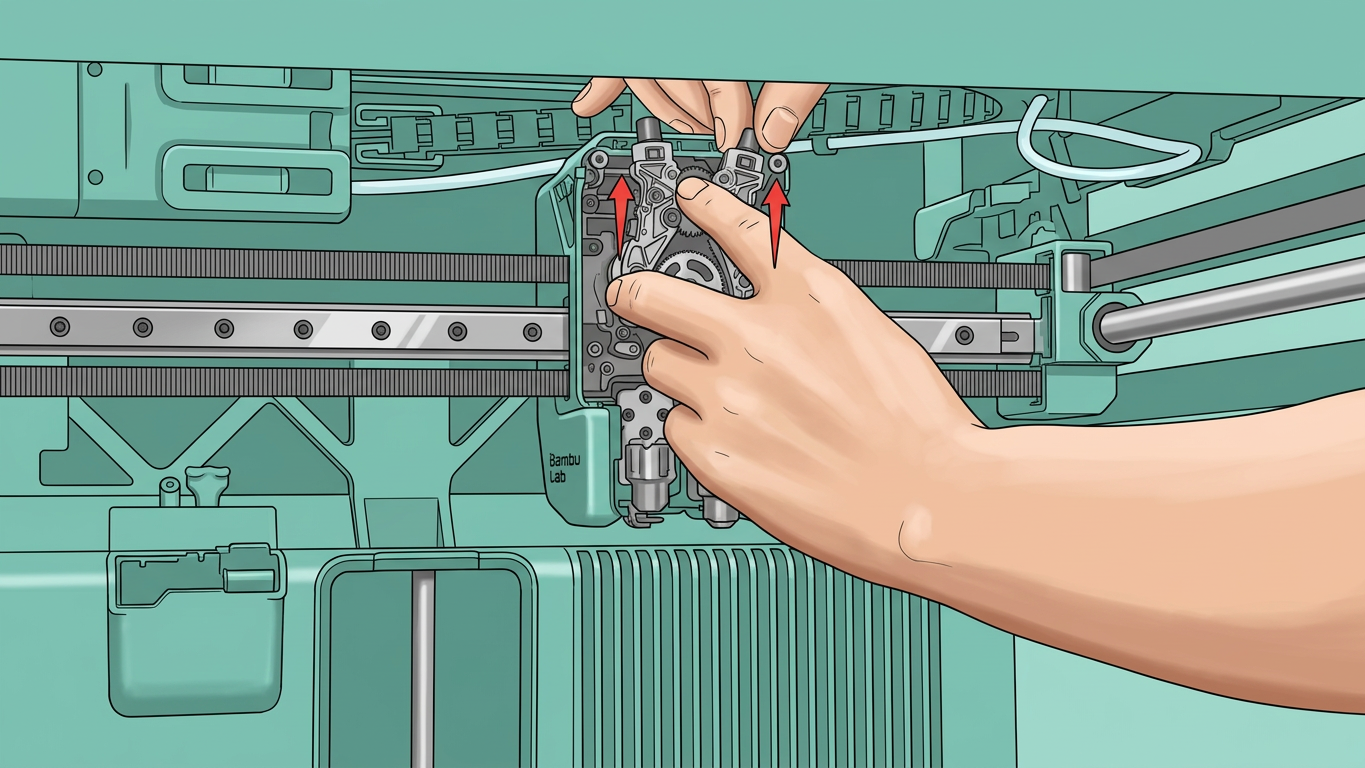

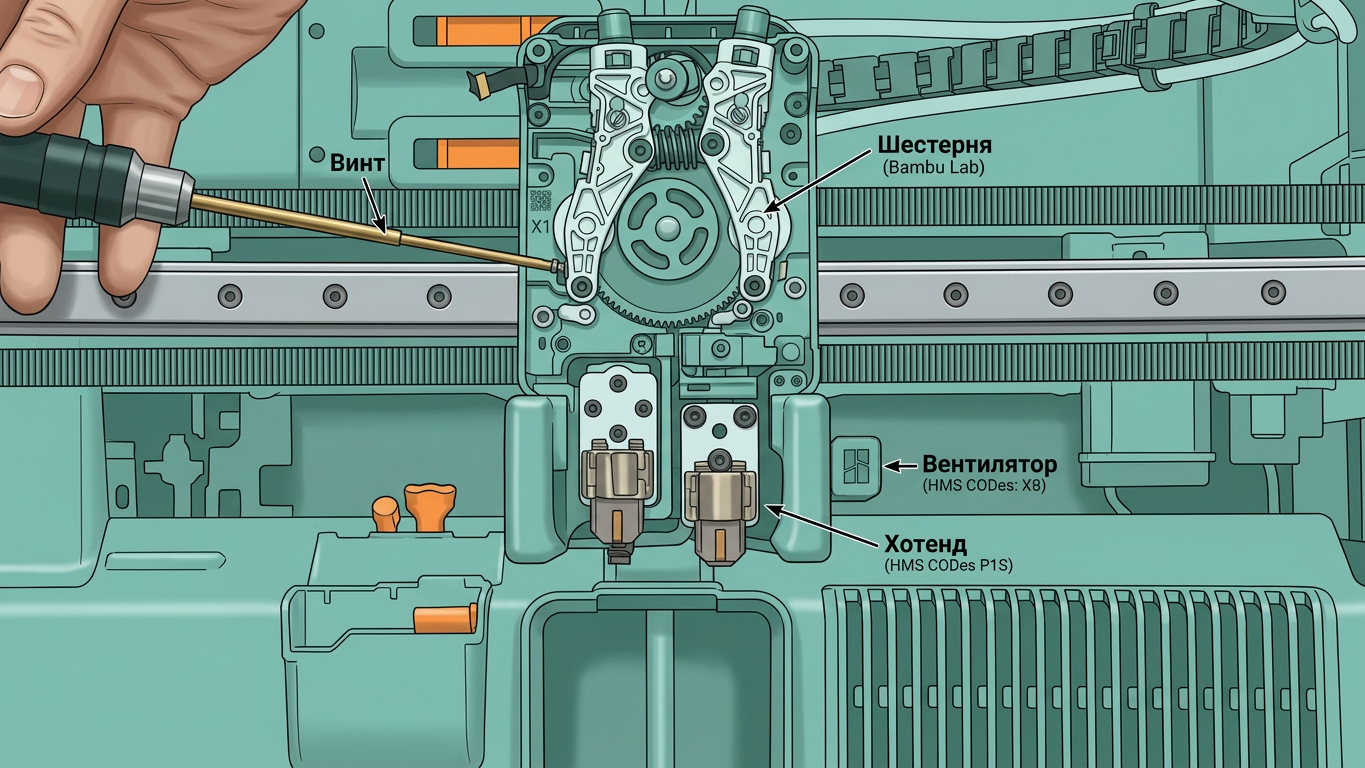

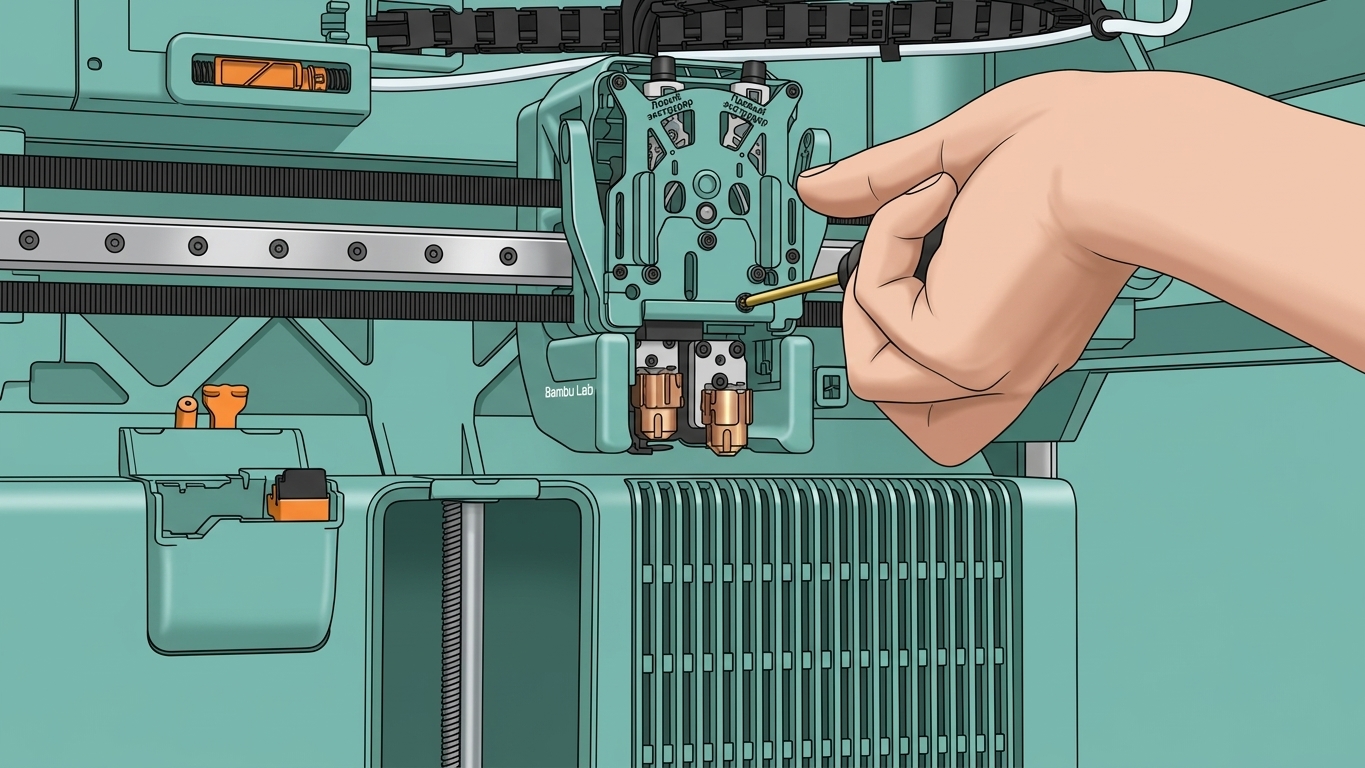

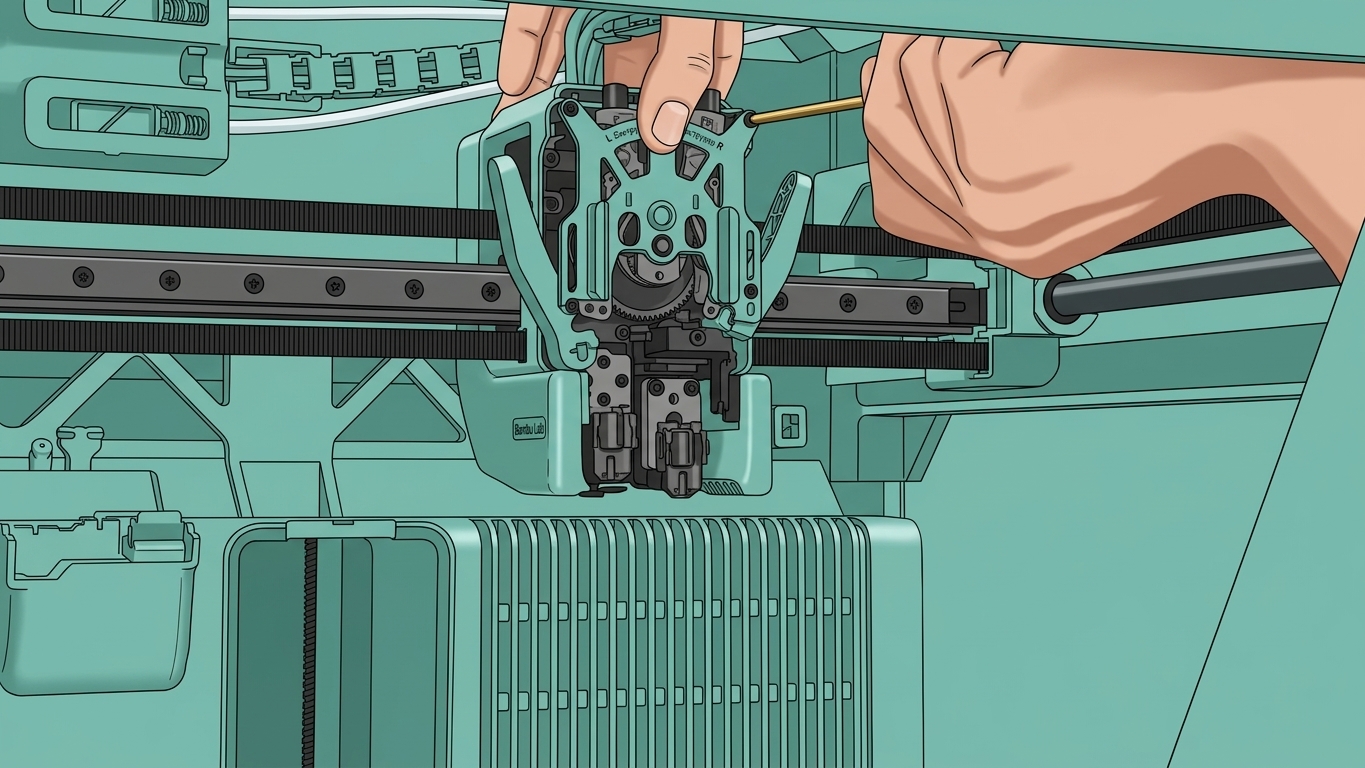

После откручивания четырех винтов (M2.5x7 * 3；BT2x6 * 1) на направляющей филамента экструдера, используйте пальцы, чтобы надавить вверх на черный разъем хотенда, одновременно надавливая на рычаг левого ножа, чтобы слегка освободить его от пазового отверстия рядом с винтом ножа. Затем приложите усилие наружу от нижнего правого угла направляющей филамента экструдера, чтобы вынуть ее.

Левый нож расположен внутри направляющей филамента экструдера и будет удален вместе с направляющей филамента экструдера при ее снятии. Пожалуйста, позаботьтесь о правильном хранении, чтобы предотвратить потерю.

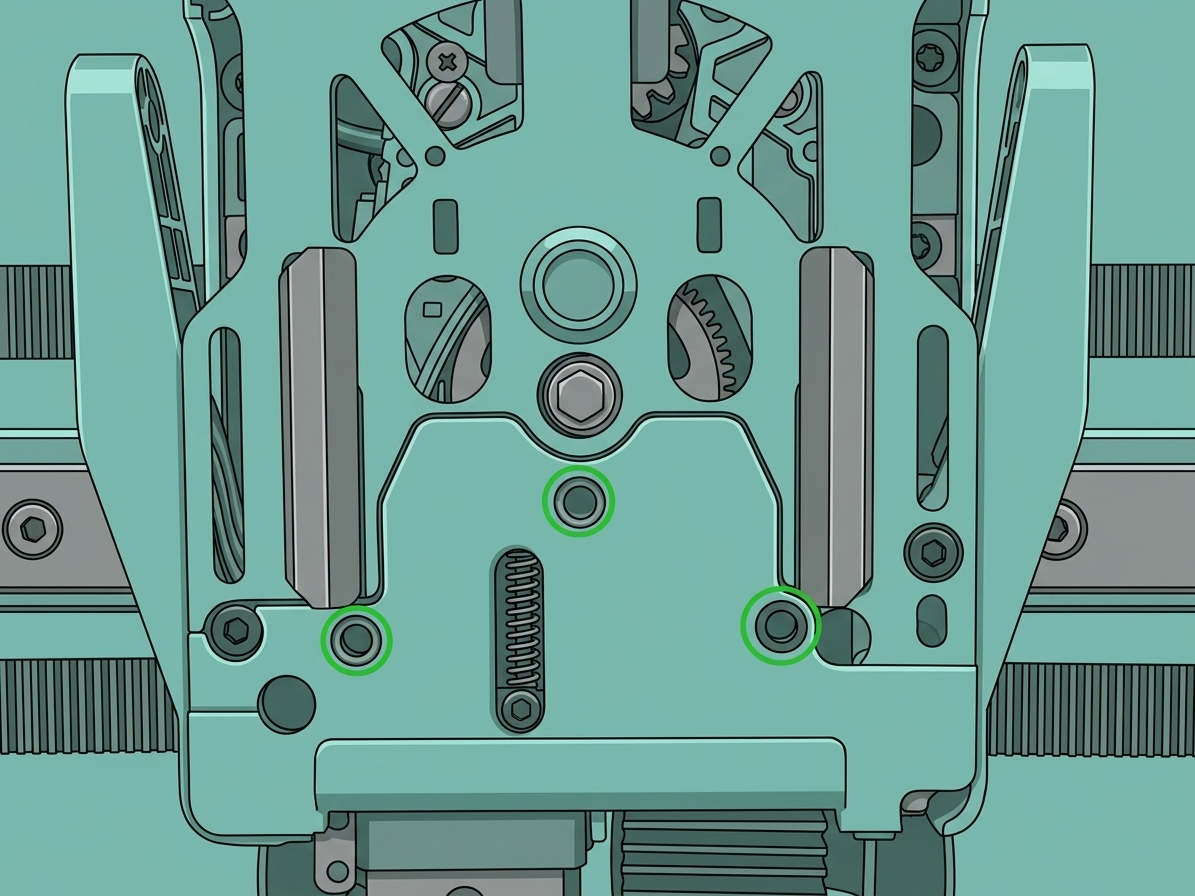

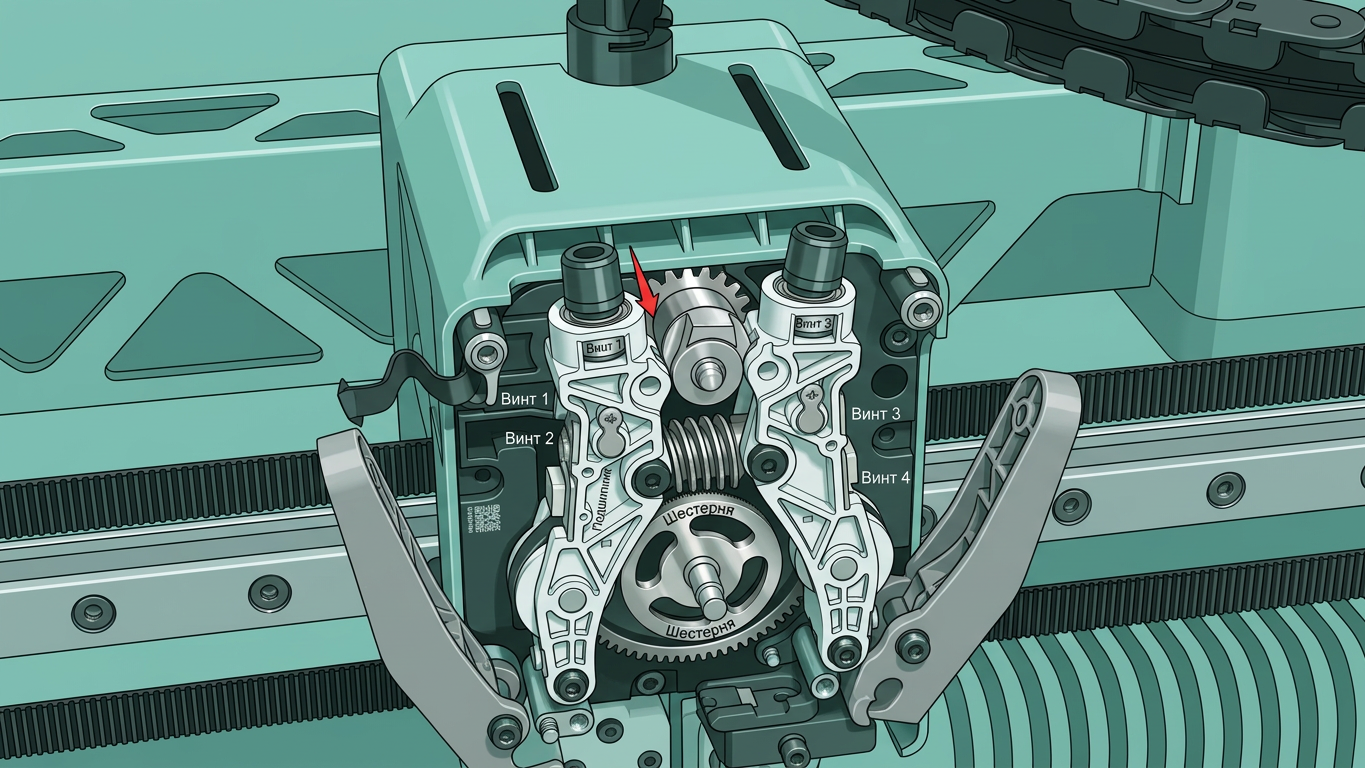

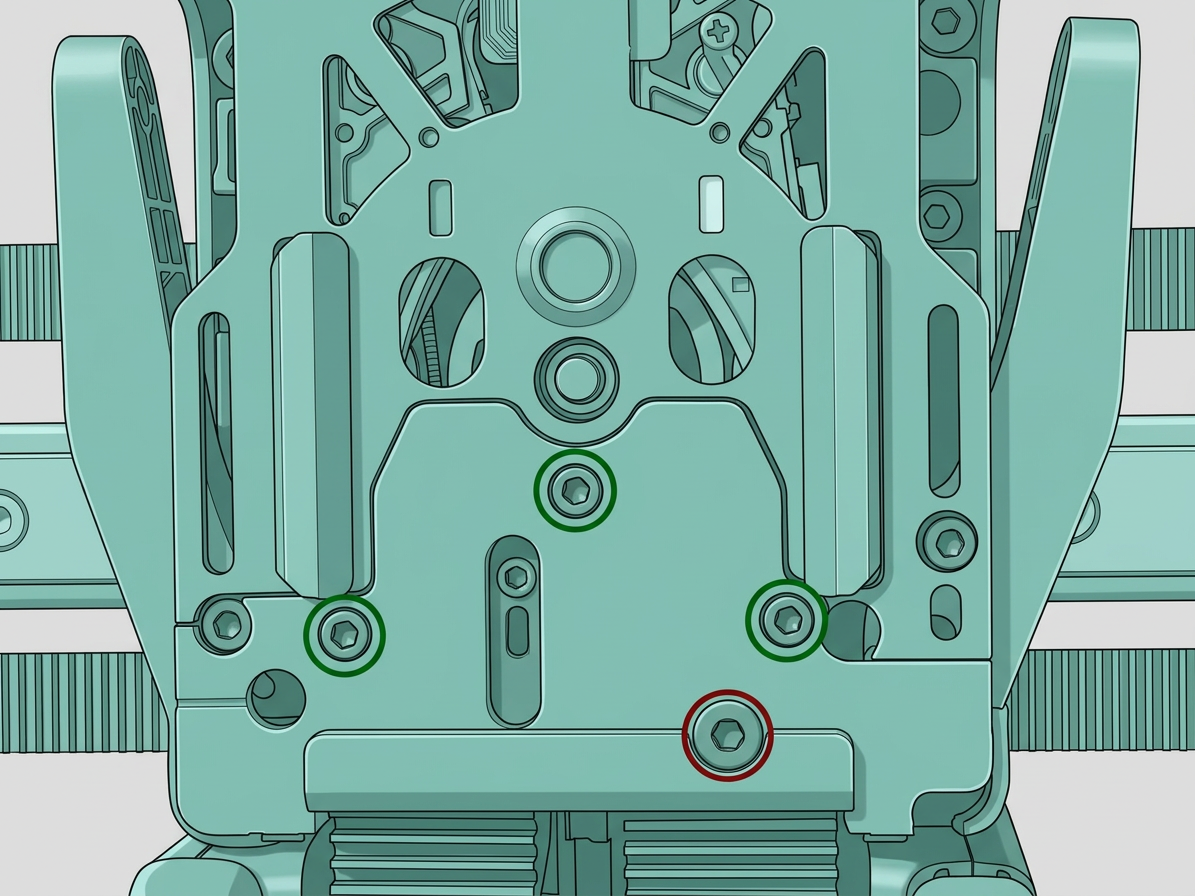

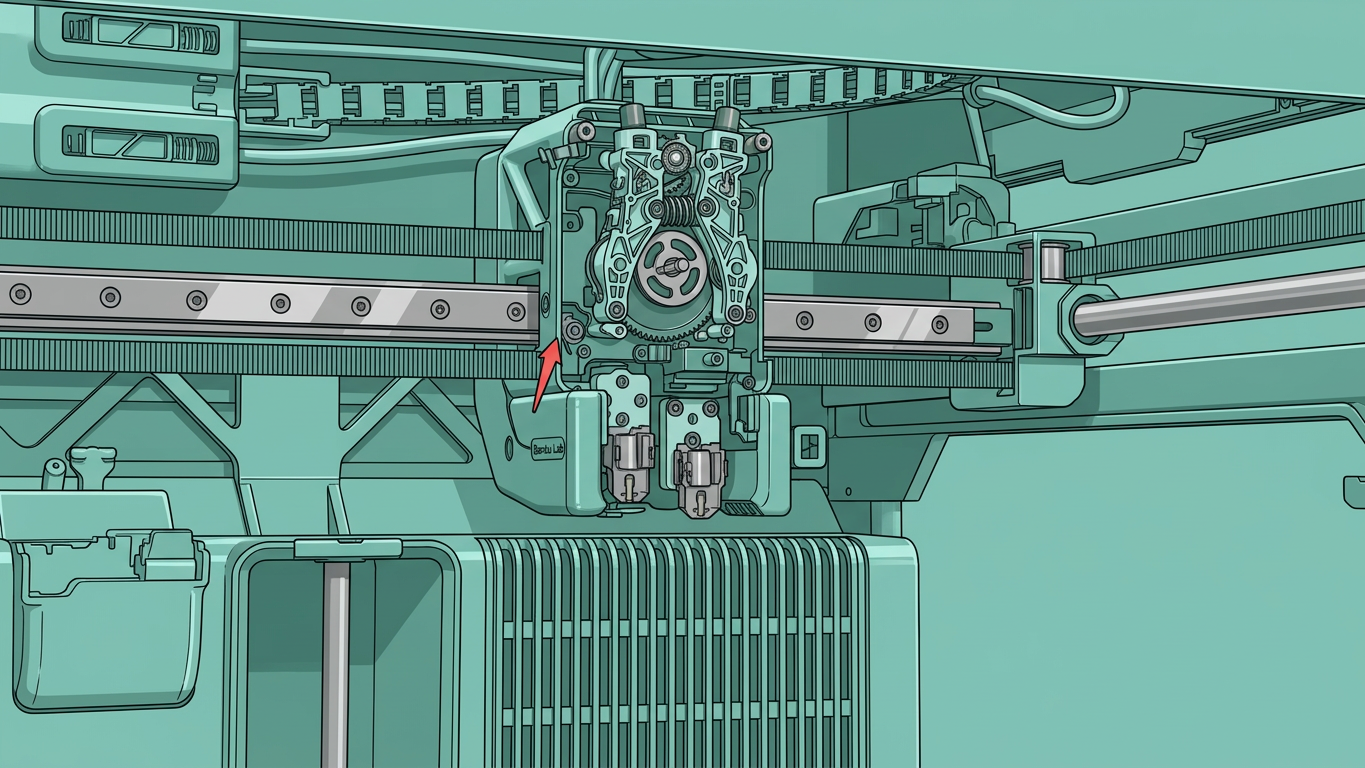

Как показано на рисунке ниже, направляющая часть направляющей филамента экструдера имеет две версии: одну с тремя винтами и другую с четырьмя винтами. Эта разница не окажет никакого влияния на использование принтера.

Шаг 5: Снимите переднюю крышку экструдера

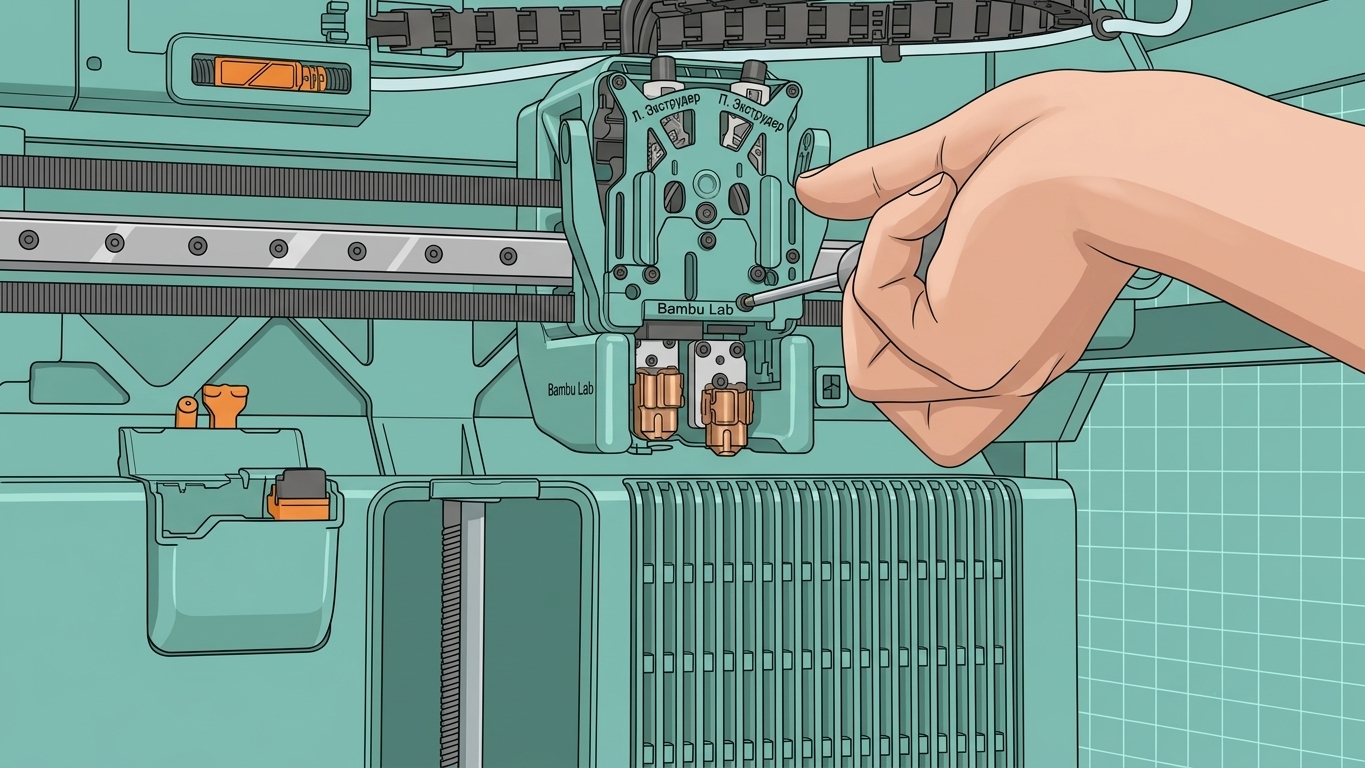

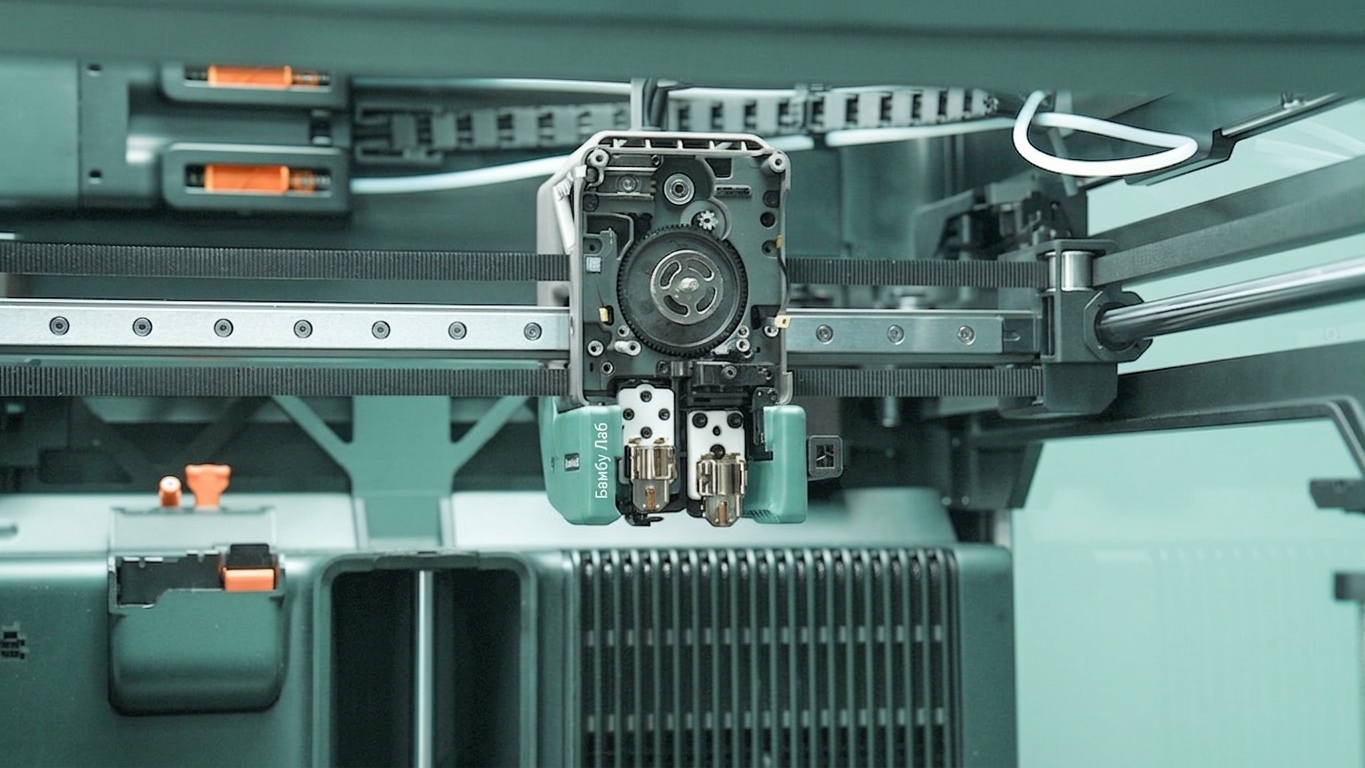

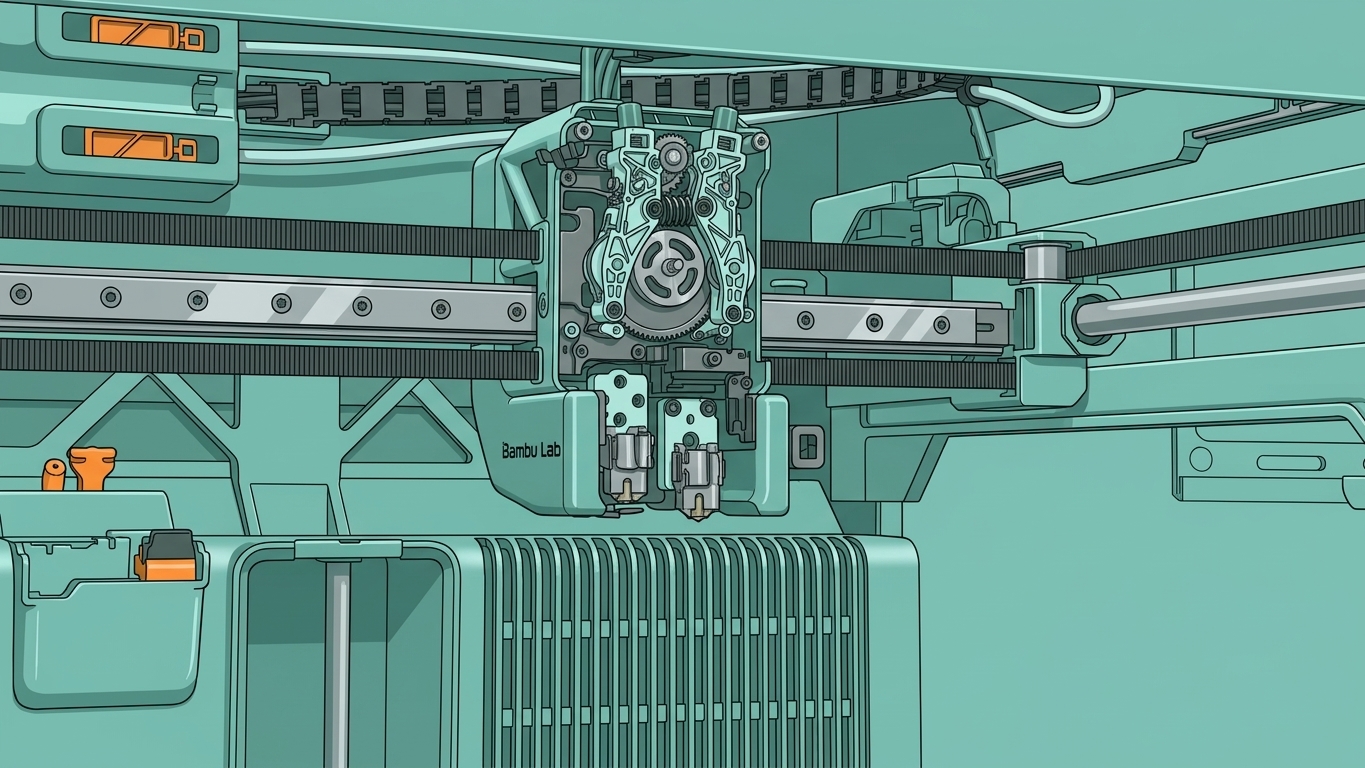

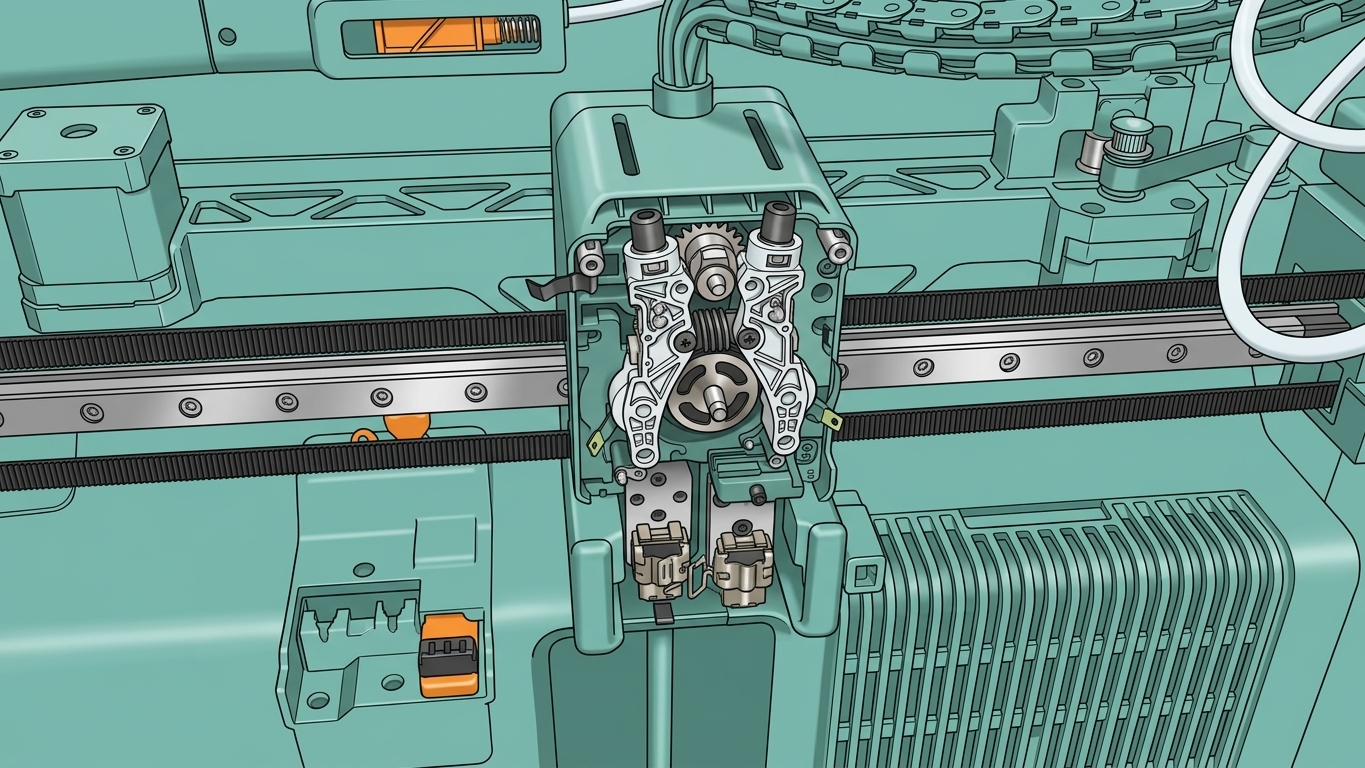

Открутите два винта (M2.5x7) на передней крышке экструдера. _Пожалуйста, будьте осторожны при снятии передней крышки экструдера, чтобы предотвратить отрыв FPC кабеля. _ Затем разблокируйте защелку FPC кабеля, чтобы снять переднюю крышку экструдера.

Шаг 6: Снимите правый нож и рычаги левого и правого ножа

Открутите винт (MG2.5x19x5) правого ножа и снимите правый нож и рычаг. Открутите винт (MG2.5x19x5) левого ножа и снимите левый рычаг. При снятии ножей, пожалуйста, помните о том, чтобы аккуратно хранить пружины ножей, установленные внутри.

Шаг 7: Ослабьте винты кабеля датчика Холла на натяжных роликах экструдера и отсоедините разъем датчика Холла.

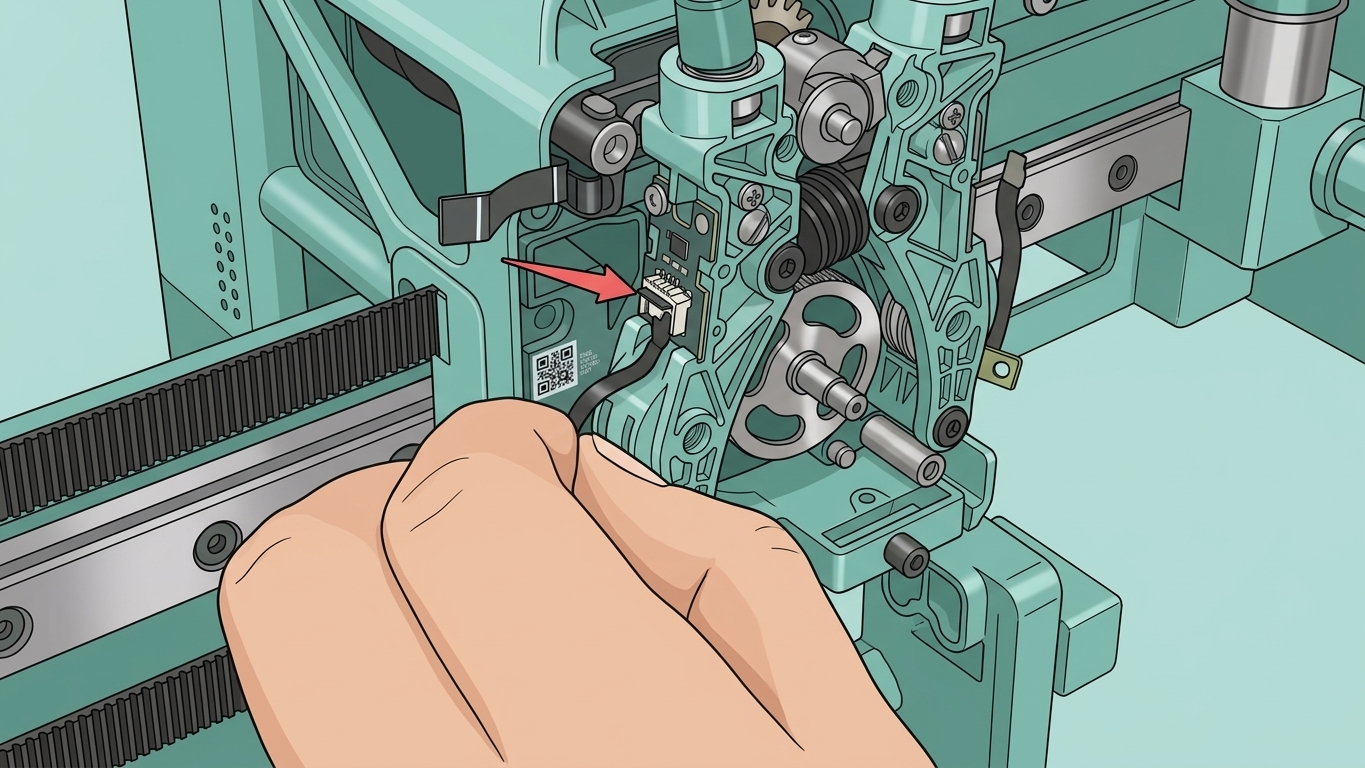

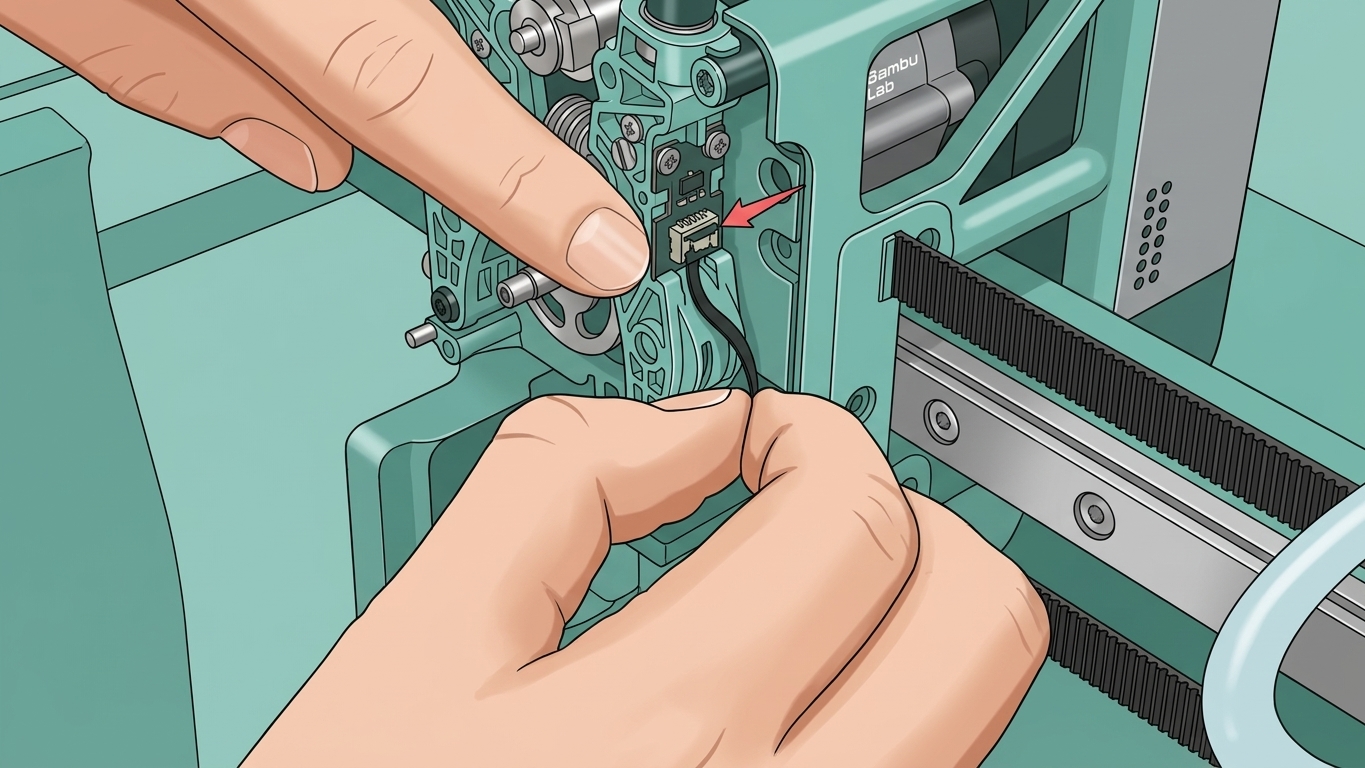

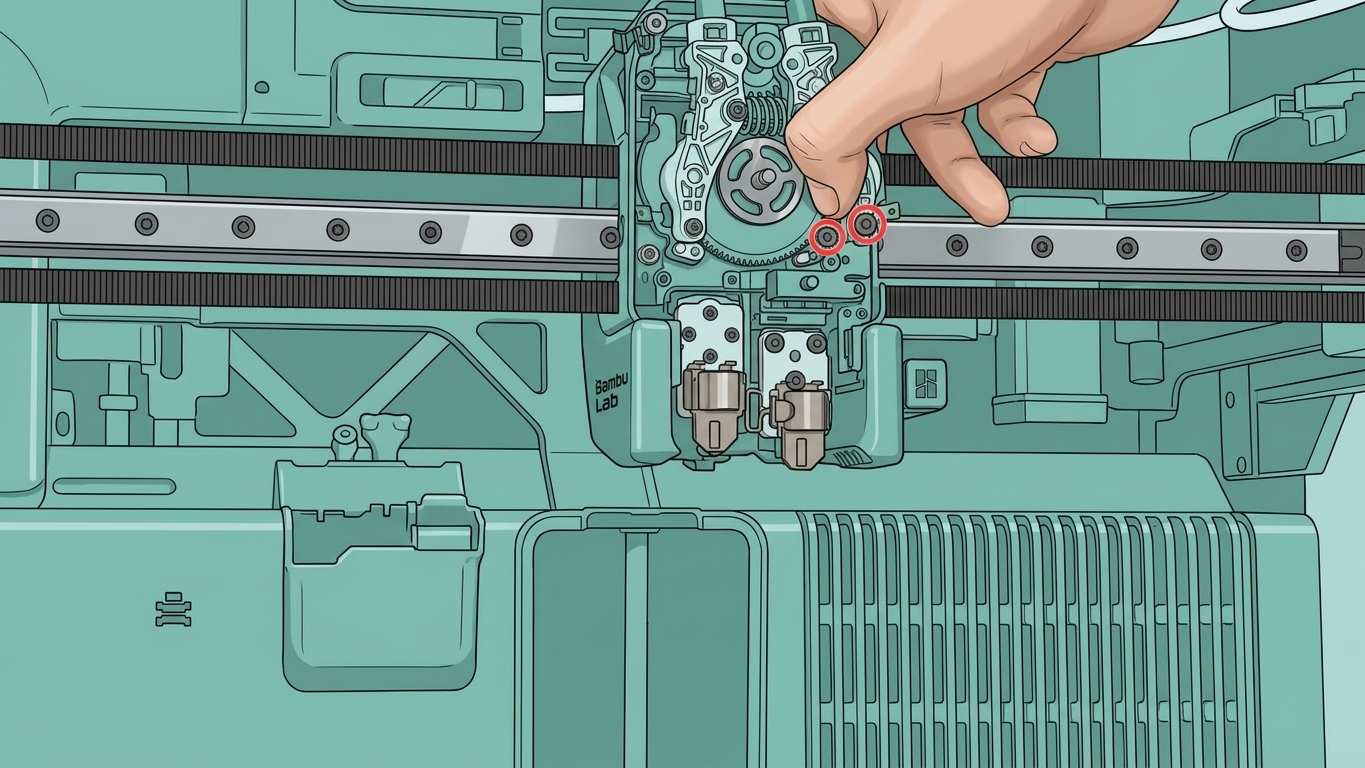

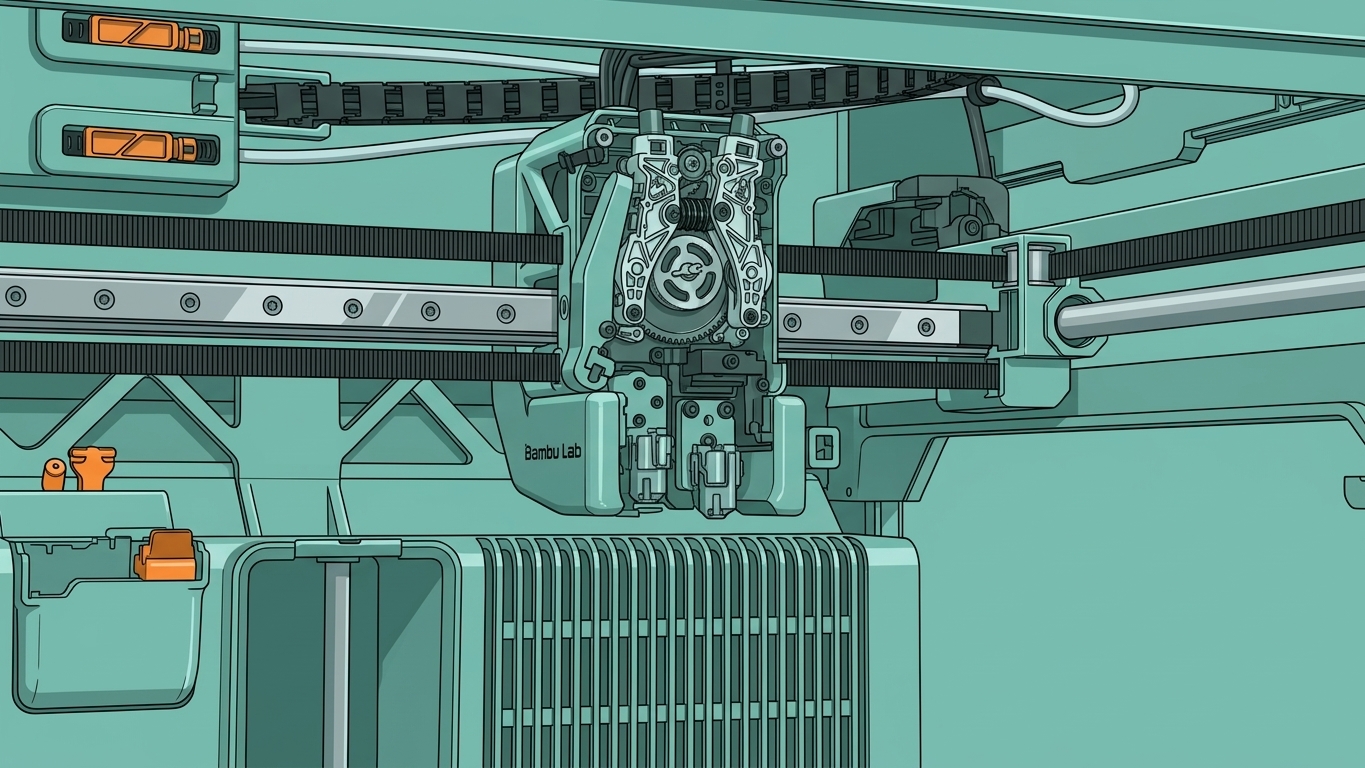

Открутите два винта кабеля датчика Холла (BT2x5) на натяжных роликах двойного экструдера и ослабьте разъем датчика Холла. Аккуратно снимите FPC кабель из разъема, чтобы не повредить его.

Шаг 8: Снимите натяжные ролики двойного экструдера и кулачок переключения экструдера

Открутите два фиксированных винта (M2.5x19x5), расположенных под натяжными роликами экструдера, затем аккуратно надавите на натяжные ролики экструдера вверх рукой, чтобы снять их вместе с кулачком переключения экструдера одновременно.

Шаг 9: Снимите шестерню экструдера

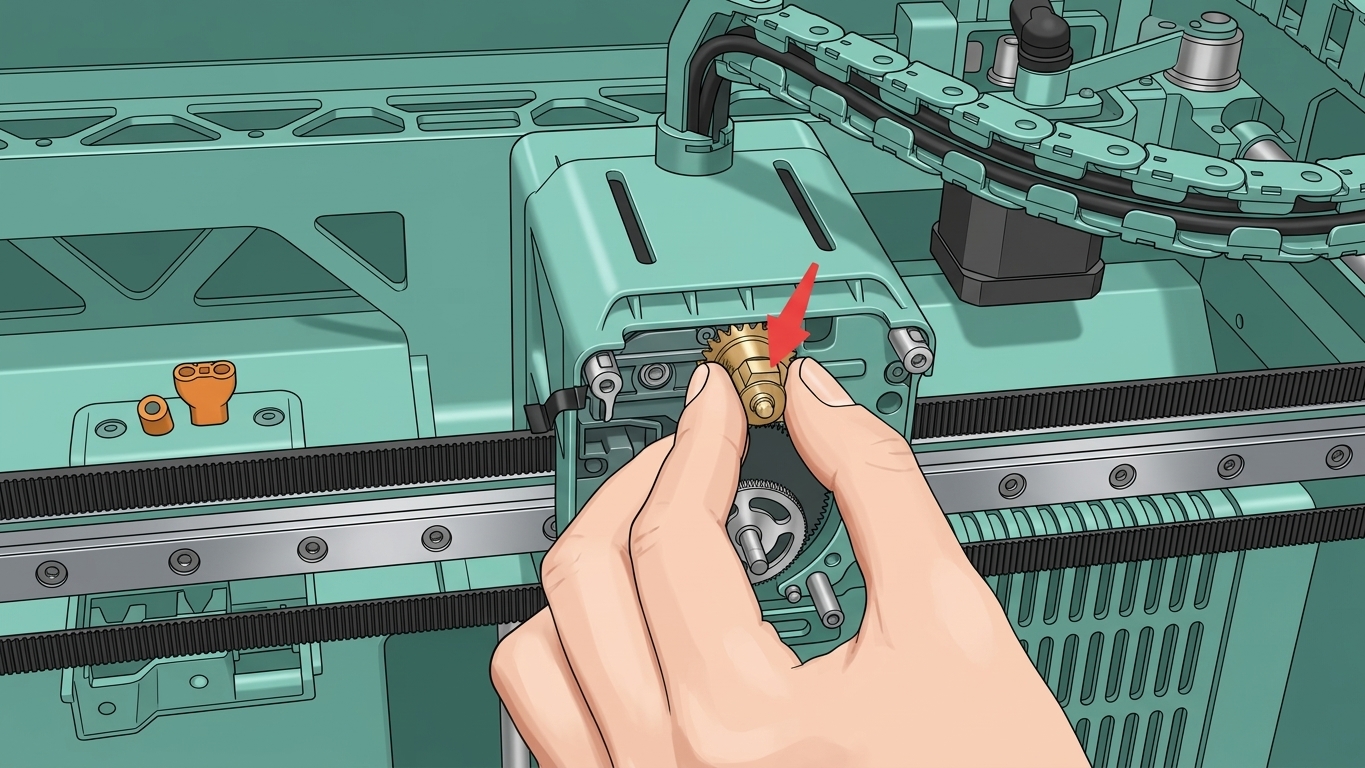

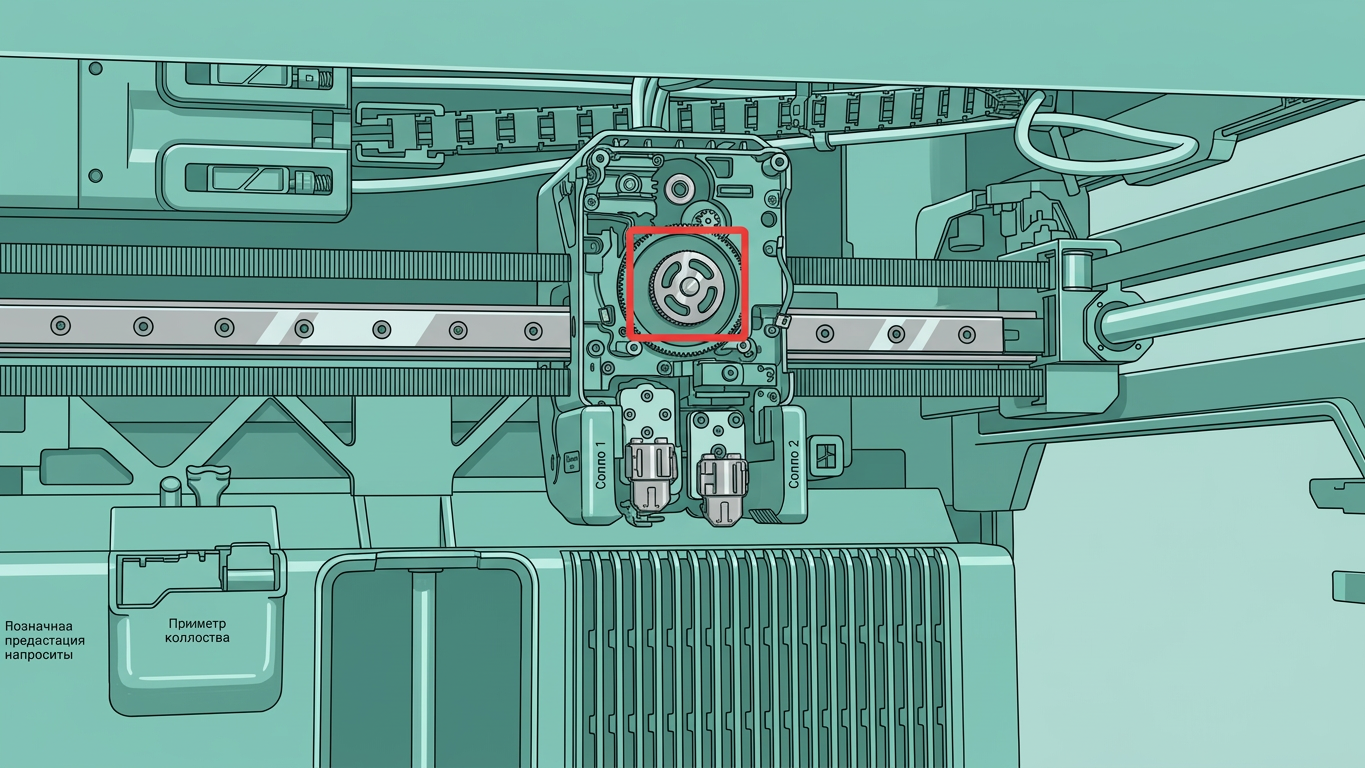

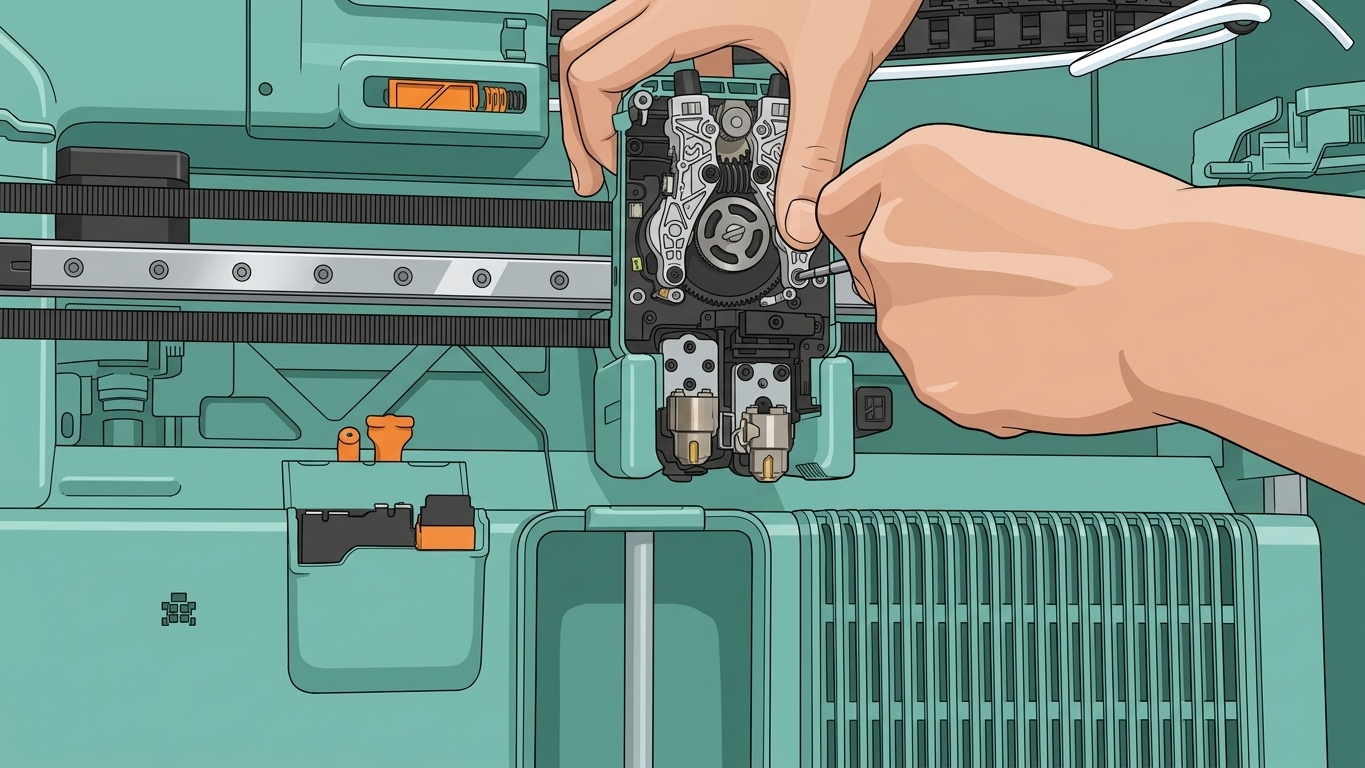

Наконец, снимите шестерню экструдера.

Шаги сборки

Шаг 1: Установите шестерню экструдера

Установите шестерню экструдера обратно в паз шестерни.

Шаг 2: Установите кулачок переключения экструдера и натяжные ролики двойного экструдера

Сначала установите кулачок переключения экструдера, убедившись, что плоская поверхность на картинке ниже горизонтальна. Отклонение около 5 градусов влево или вправо допустимо, оно не должно быть идеально ровным.

Вставьте пружину натяжных роликов экструдера в место под кулачком, совмещая дугу с дугой. Затем сильно надавите на натяжные ролики экструдера. Когда вы услышите звук «щелчка», указывающий на правильную посадку, натяжные ролики экструдера установлены правильно.

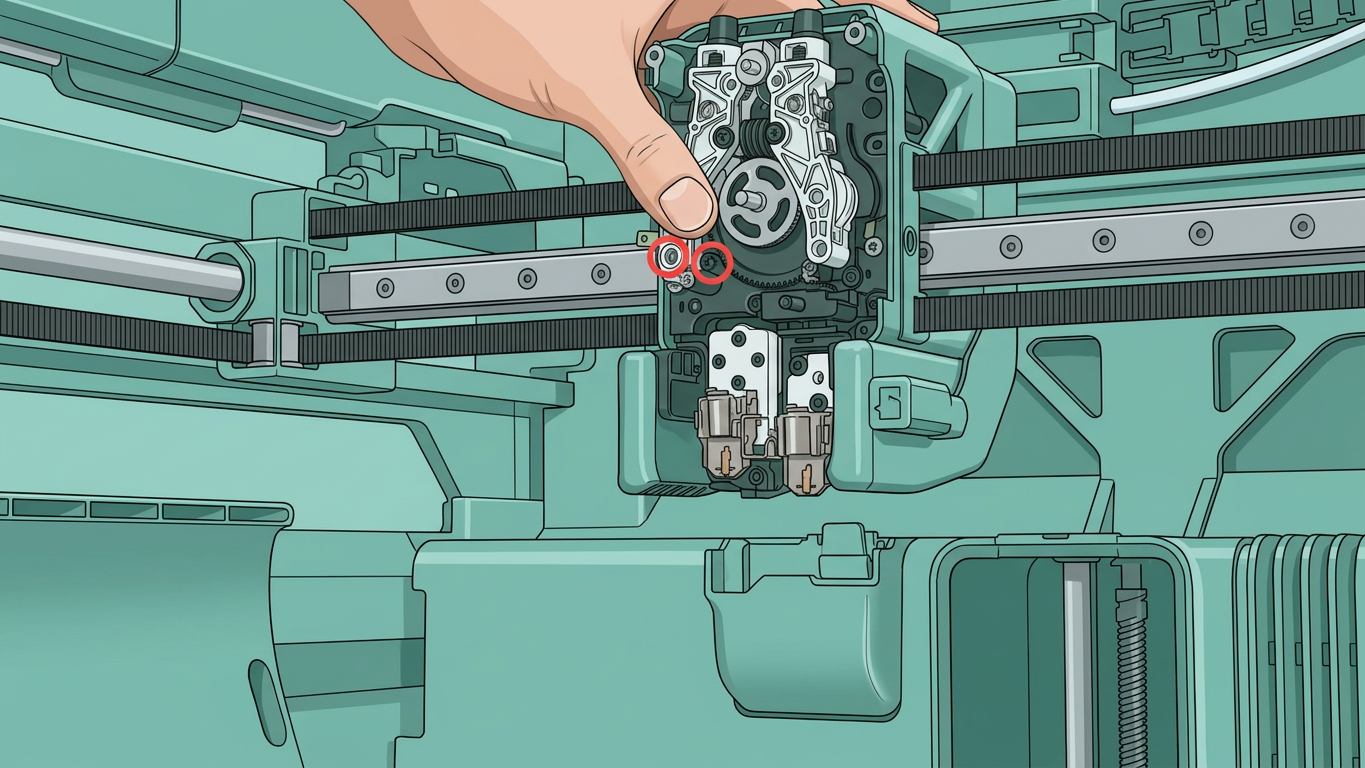

Для установки винтов фиксации левого и правого роликов (M2.5x19x5) выровняйте отверстия для винтов на ролике с отверстиями на раме, прежде чем плавно затянуть винты. Вы также можете слегка вытянуть натяжные ролики экструдера вперед для лучшей видимости отверстий для винтов сбоку.

При установке винта левого ролика избегайте полной затяжки, чтобы сохранить некоторую подвижность на правом ролике, облегчая вставку винта правого ролика. После полной затяжки винта правого ролика снова полностью затяните винт левого ролика.

Шаг 3: Вставьте разъемы плат левого и правого датчика Холла и затяните винты кабеля датчика Холла

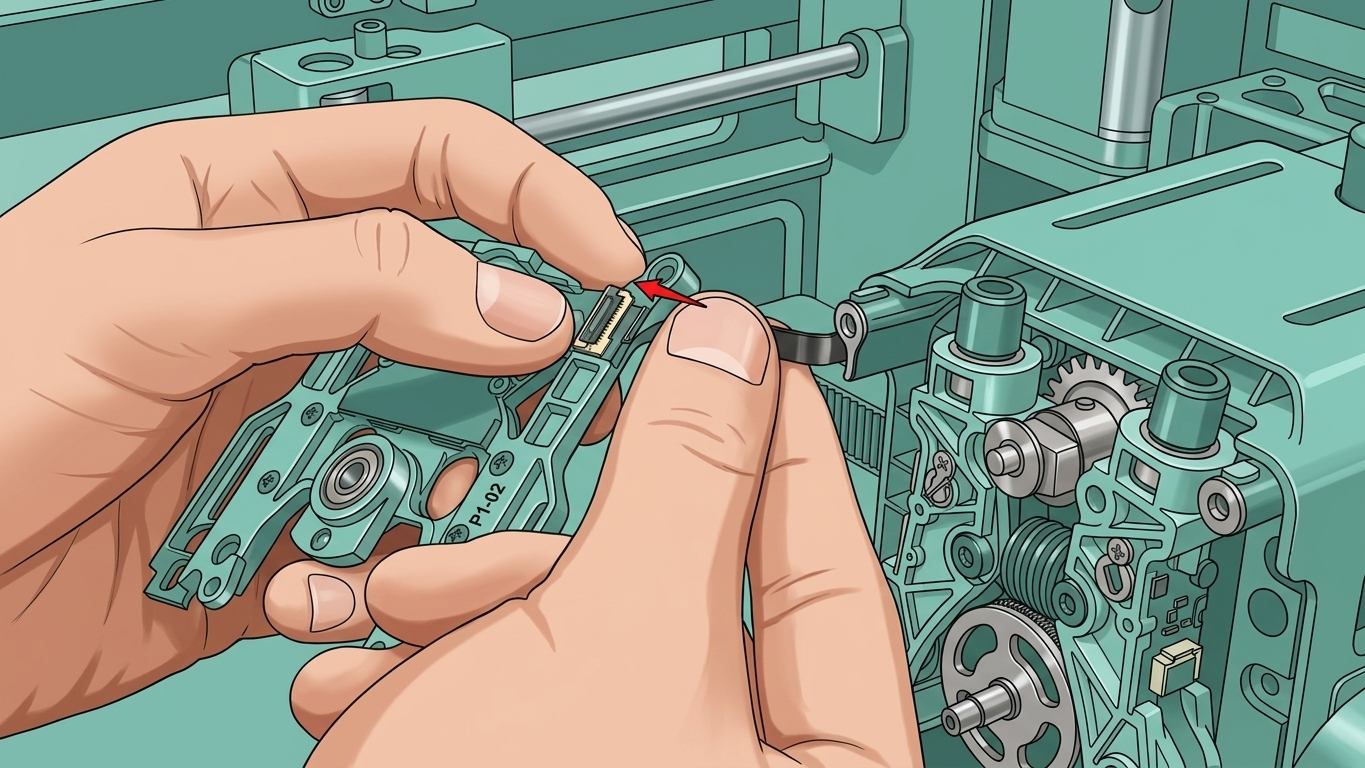

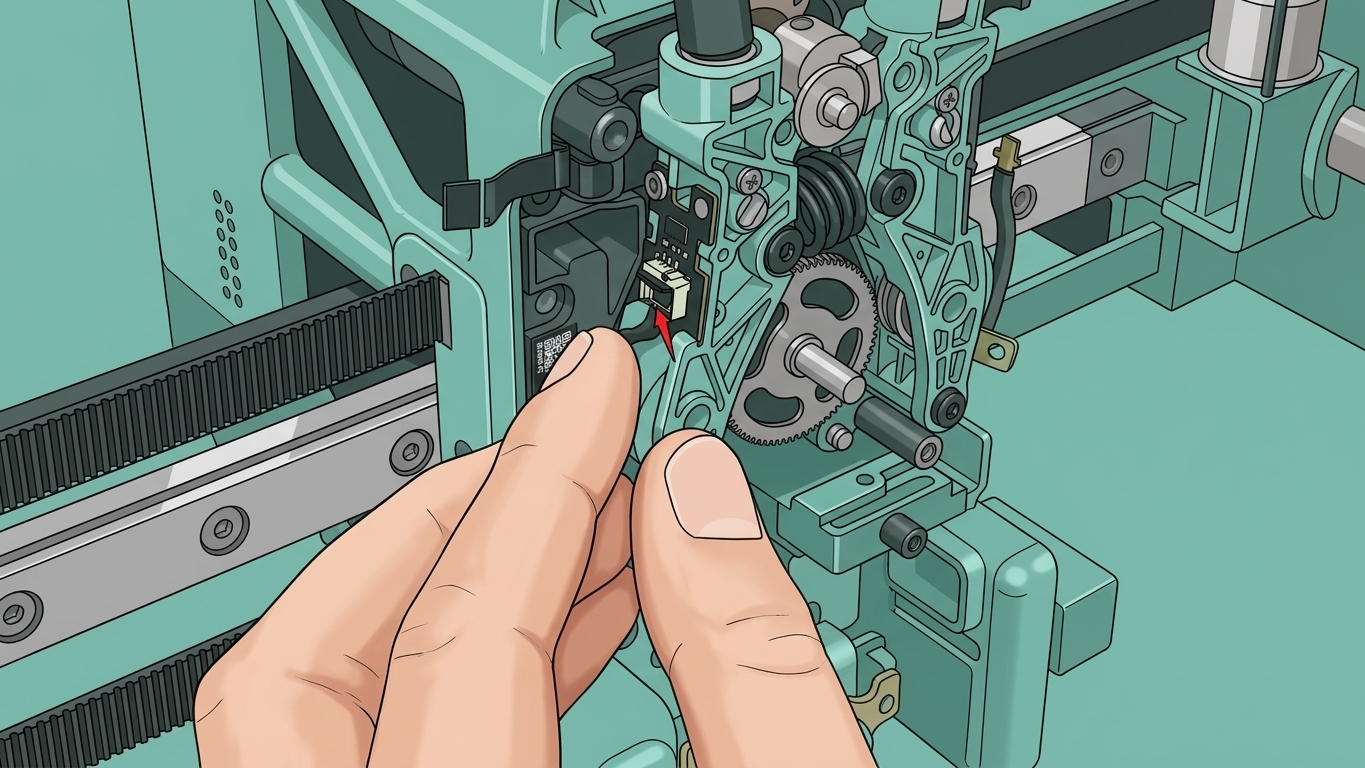

Вставьте FPC кабель в разъем платы датчика Холла, убедившись, что конец FPC кабеля полностью вставлен в разъем перед закрытием разъема. Белая линия на FPC кабеле находится в горизонтальном положении, что указывает на правильную вставку FPC кабеля.

Затяните винты кабеля датчика Холла (BT2x5) на натяжных роликах экструдера.

Шаг 4: Установите правый нож и рычаги левого и правого ножа

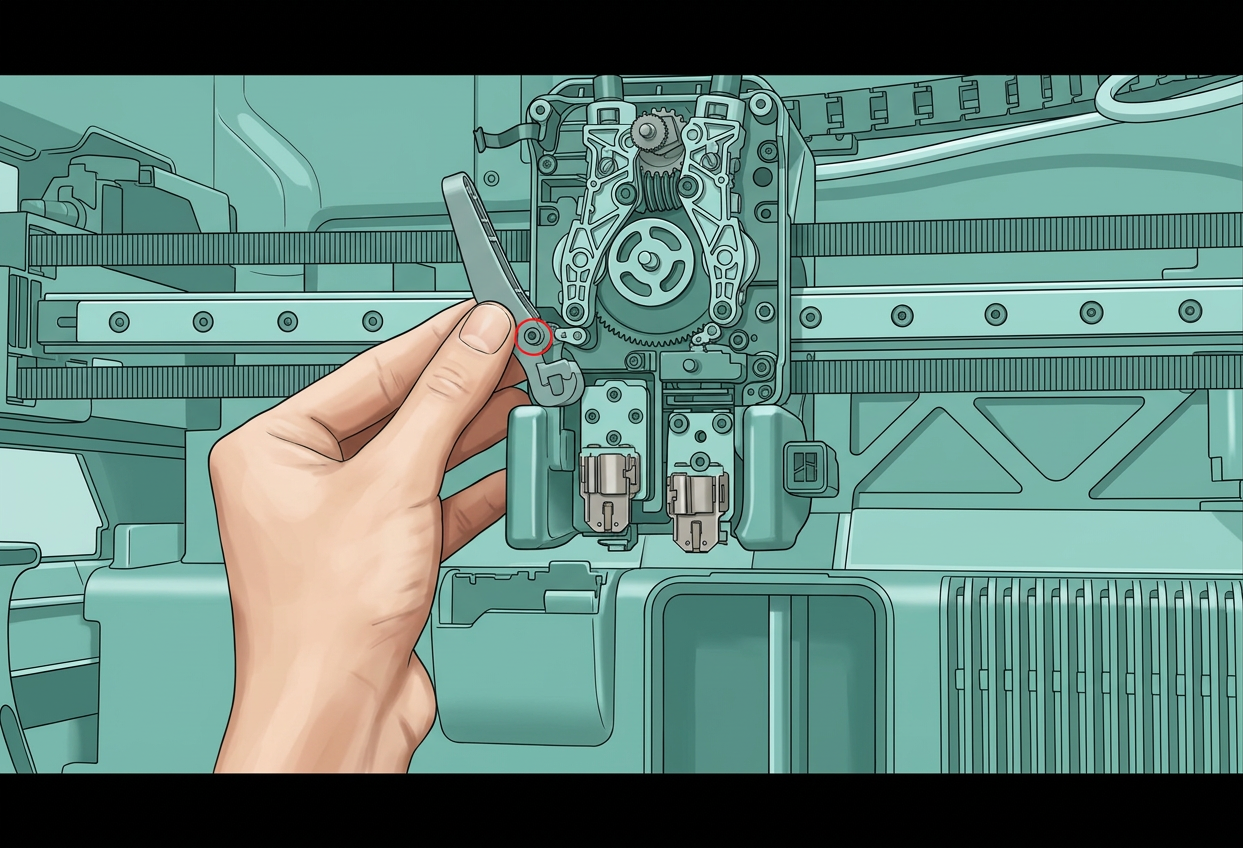

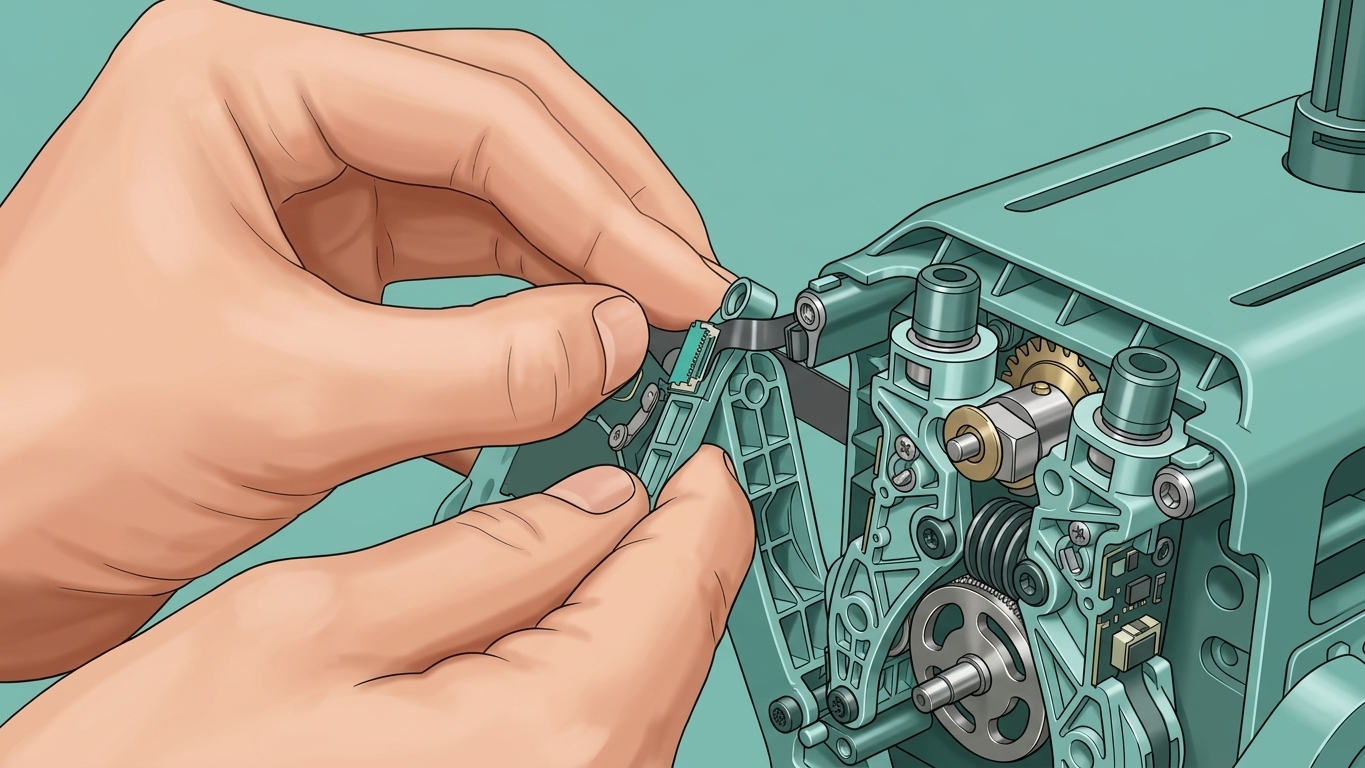

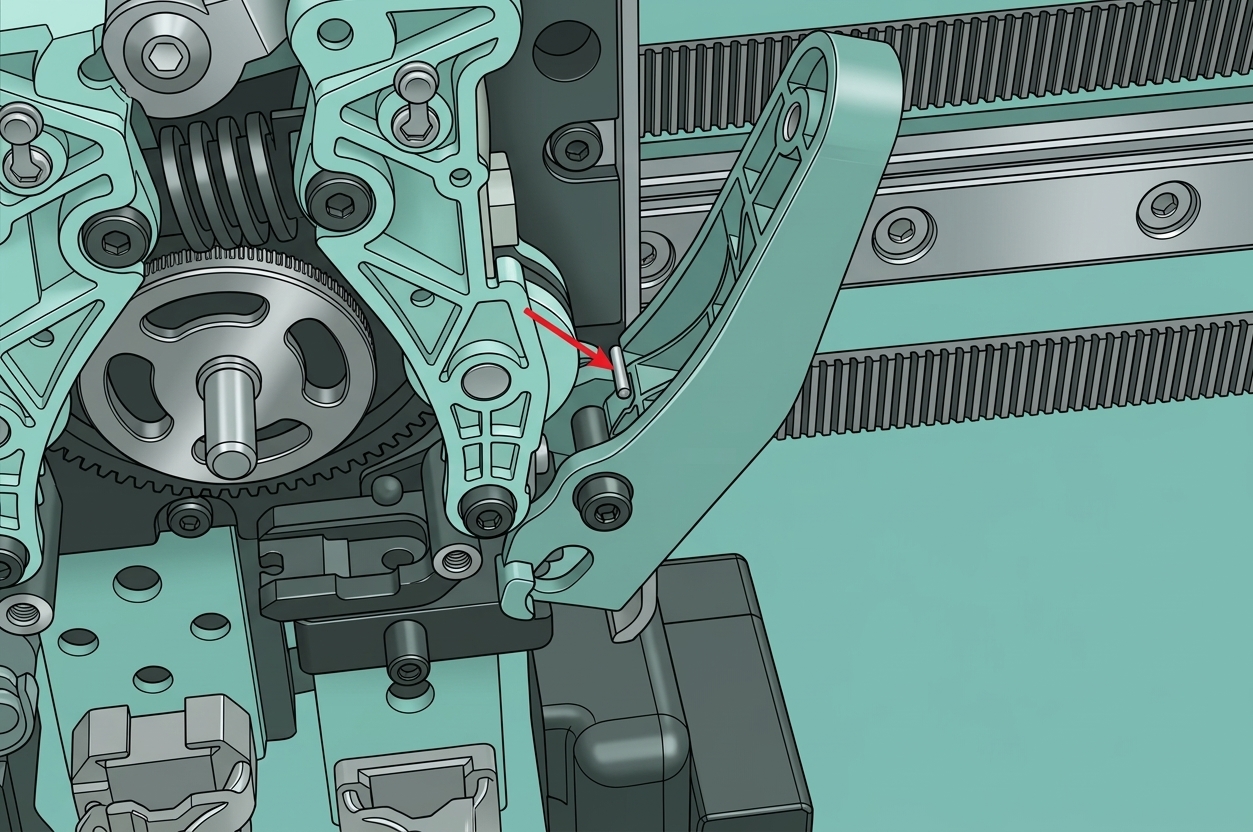

Установите пружину левого ножа, выровняйте отверстия на рычаге с отверстиями для винтов, затем затяните винты (MG2.5x19x5). При установке рычага левого ножа верхняя рука левой торсионной пружины должна опираться на рычаг левого ножа.

Обратите внимание на различие между пружинами левого и правого ножа и рычагами левого и правого ножа. Верхняя рука левой торсионной пружины расположена слева, в то время как верхняя рука правой торсионной пружины расположена справа. Рычаг левого ножа длиннее, чем рычаг правого ножа.

Если винты ножа затянуты слишком сильно, это может привести к застреванию ножа. В такой ситуации просто слегка ослабьте винты, чтобы решить проблему.

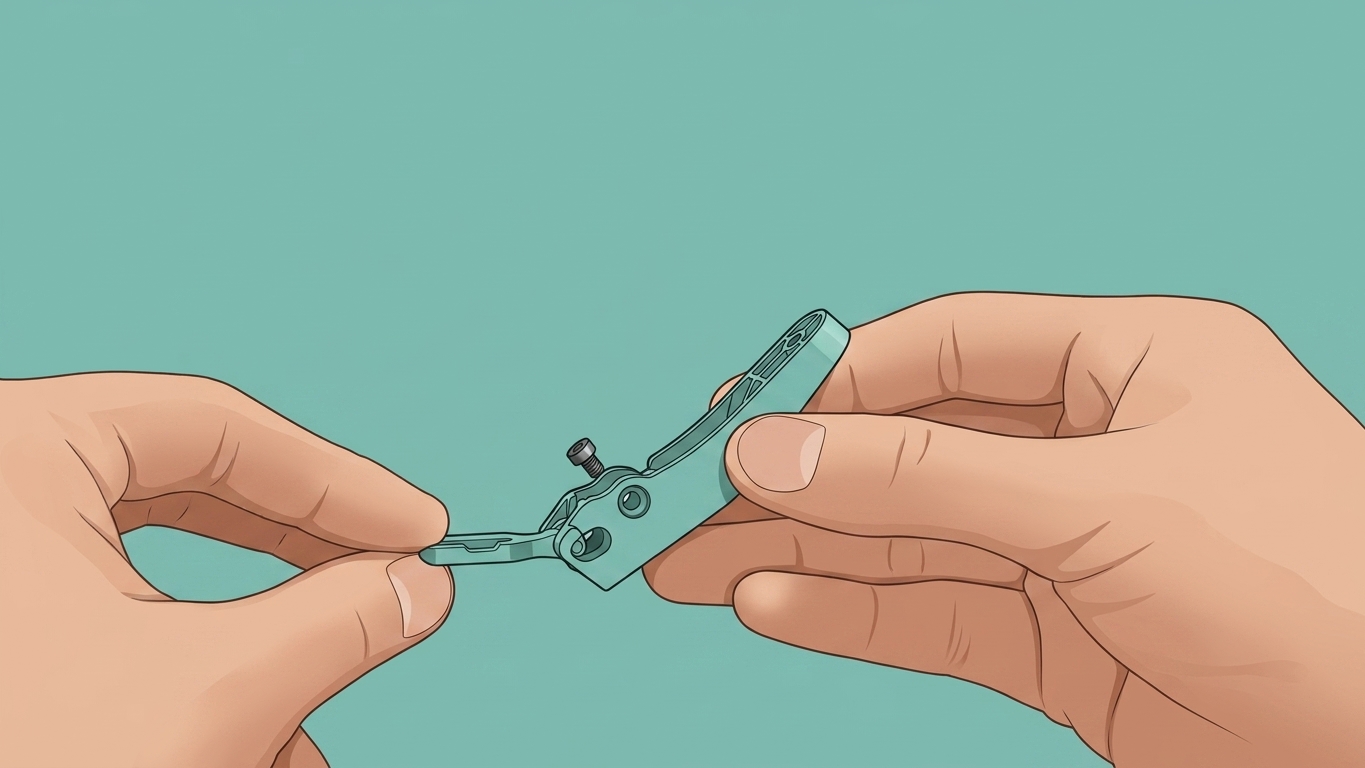

Далее установите правый нож и рычаг правого ножа (Пожалуйста, обратите внимание, что само лезвие ножа не различает левое и правое). При установке ножа убедитесь, что вырез ножа направлен вверх, затем поместите его в паз рычага ножа.

Установите пружину правого ножа, выровняйте отверстия на рычаге правого ножа с отверстиями для винтов, затем затяните винт (MG2.5x19x5). При установке рычага правого ножа верхняя рука правой торсионной пружины должна опираться на рычаг правого ножа.

Шаг 5: Установите переднюю крышку экструдера

Перед установкой передней крышки экструдера необходимо отрегулировать угол кулачка переключения экструдера с помощью шестигранного ключа для более легкой установки позже.

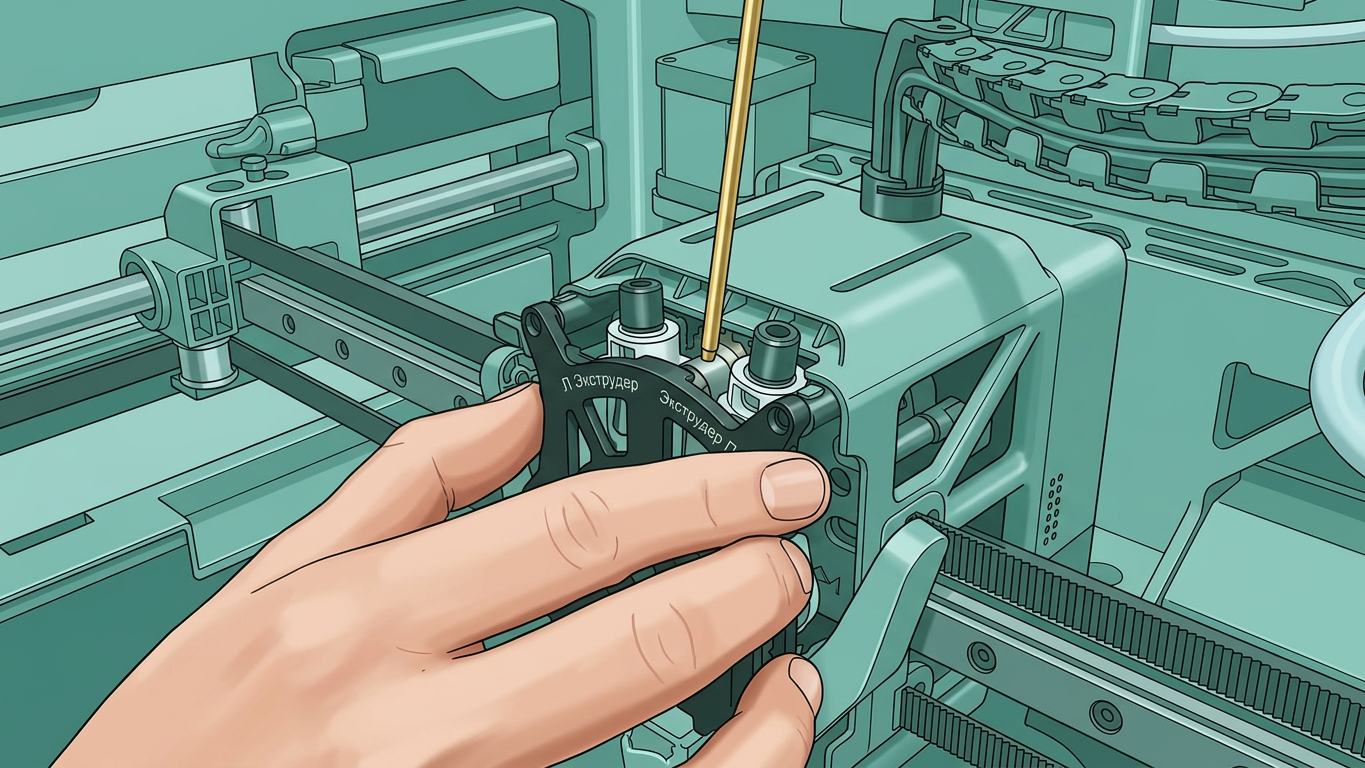

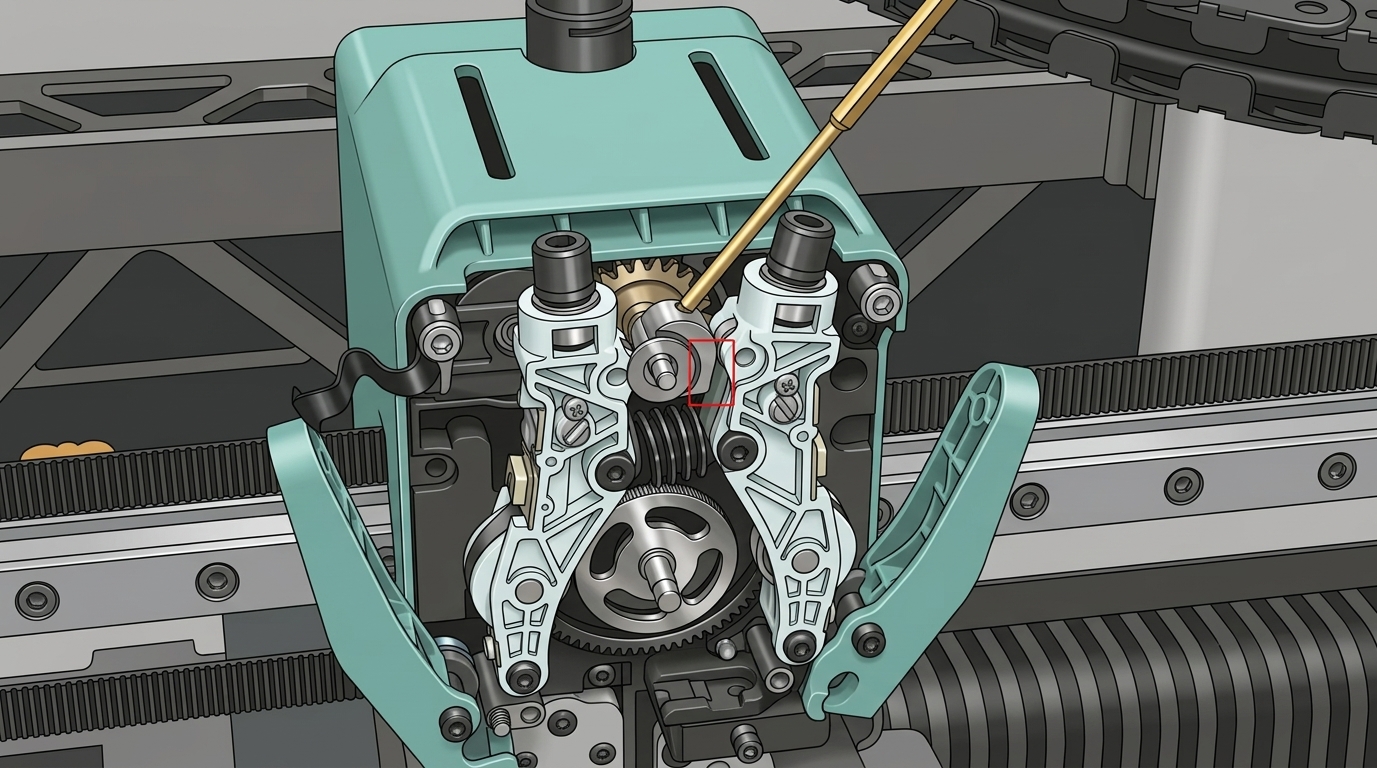

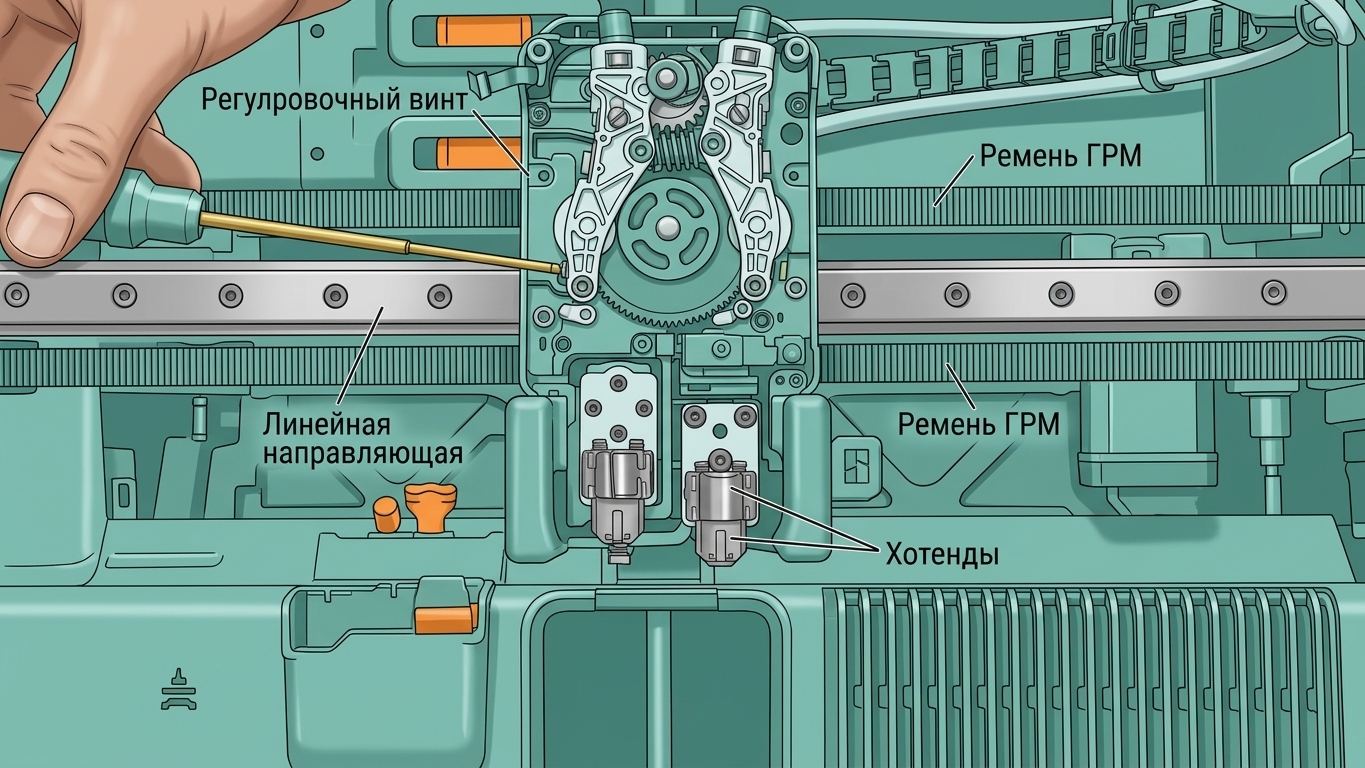

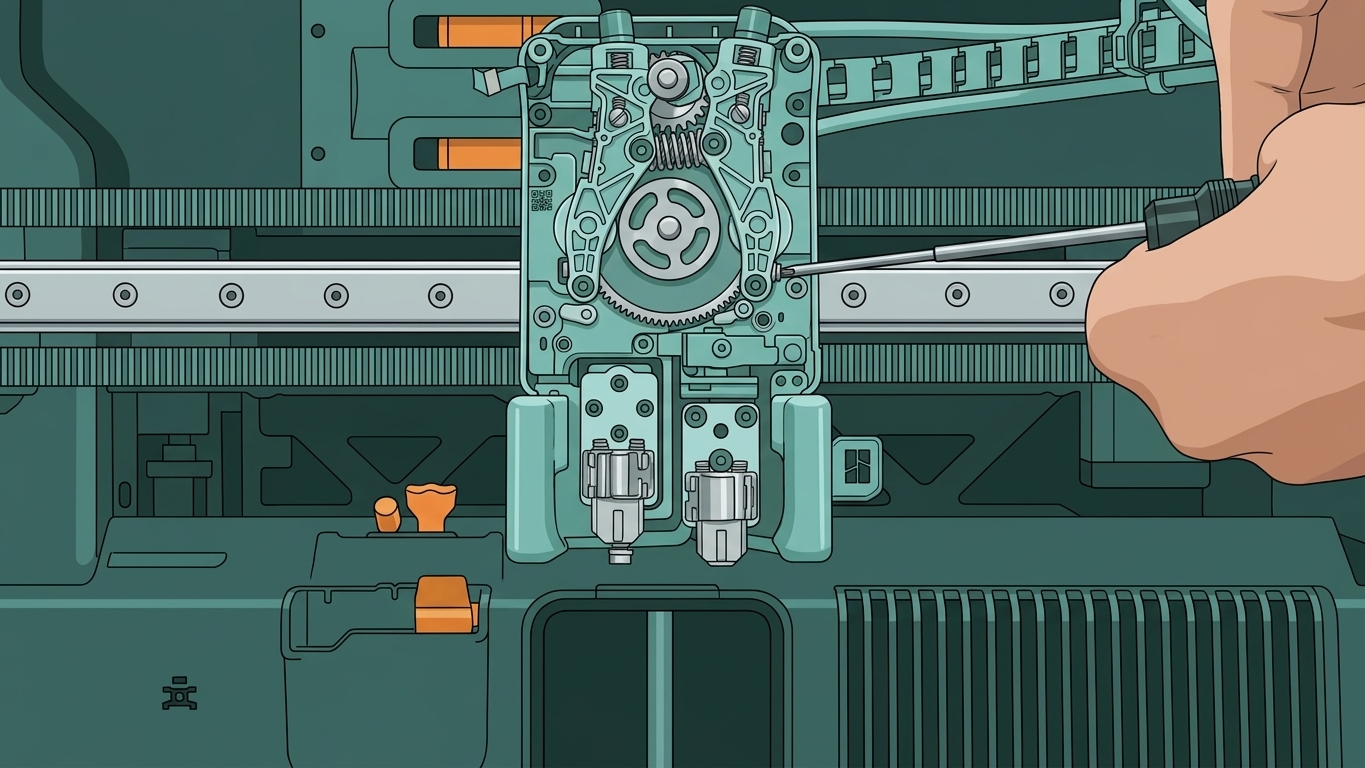

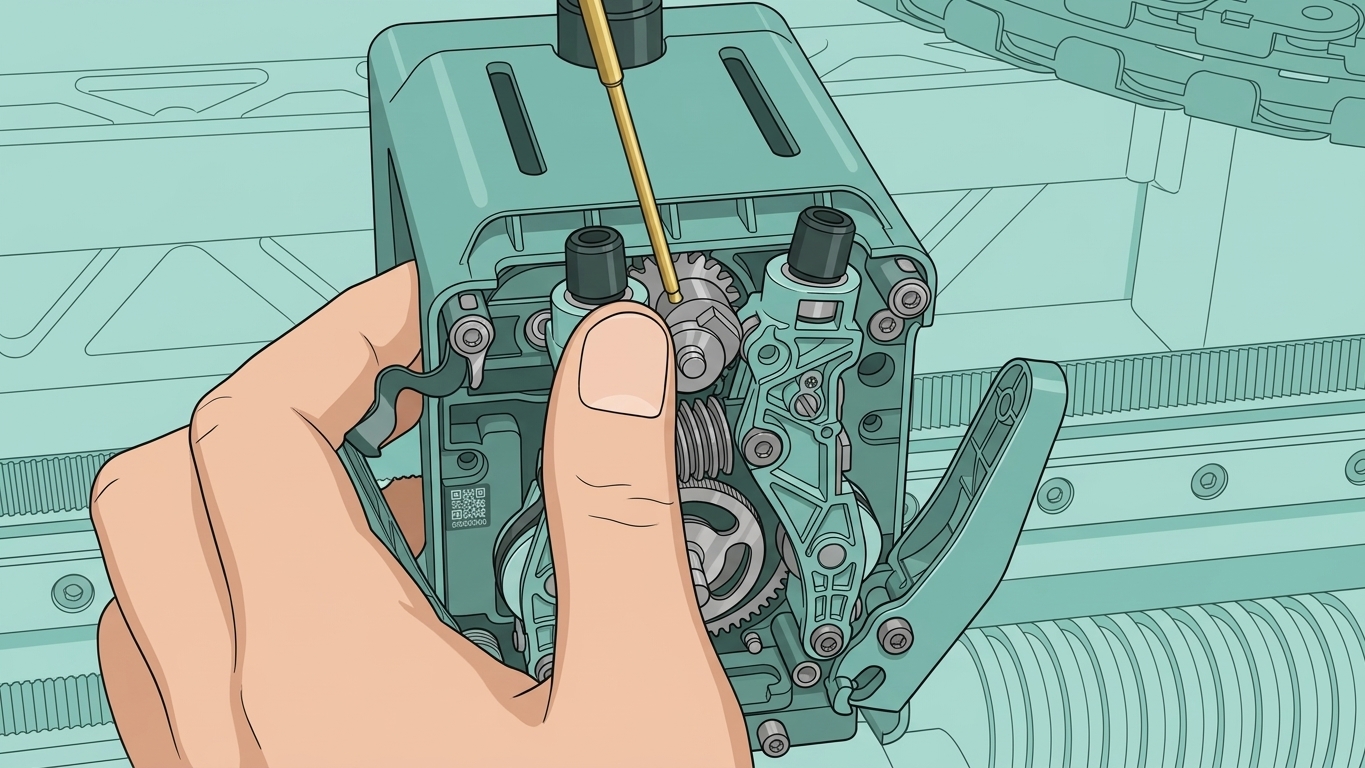

Вставьте шестигранный ключ в маленькое отверстие кулачка, держите левый натяжной ролик экструдера рукой и вращайте его до тех пор, пока поверхность кулачка не станет параллельной натяжному ролику экструдера.

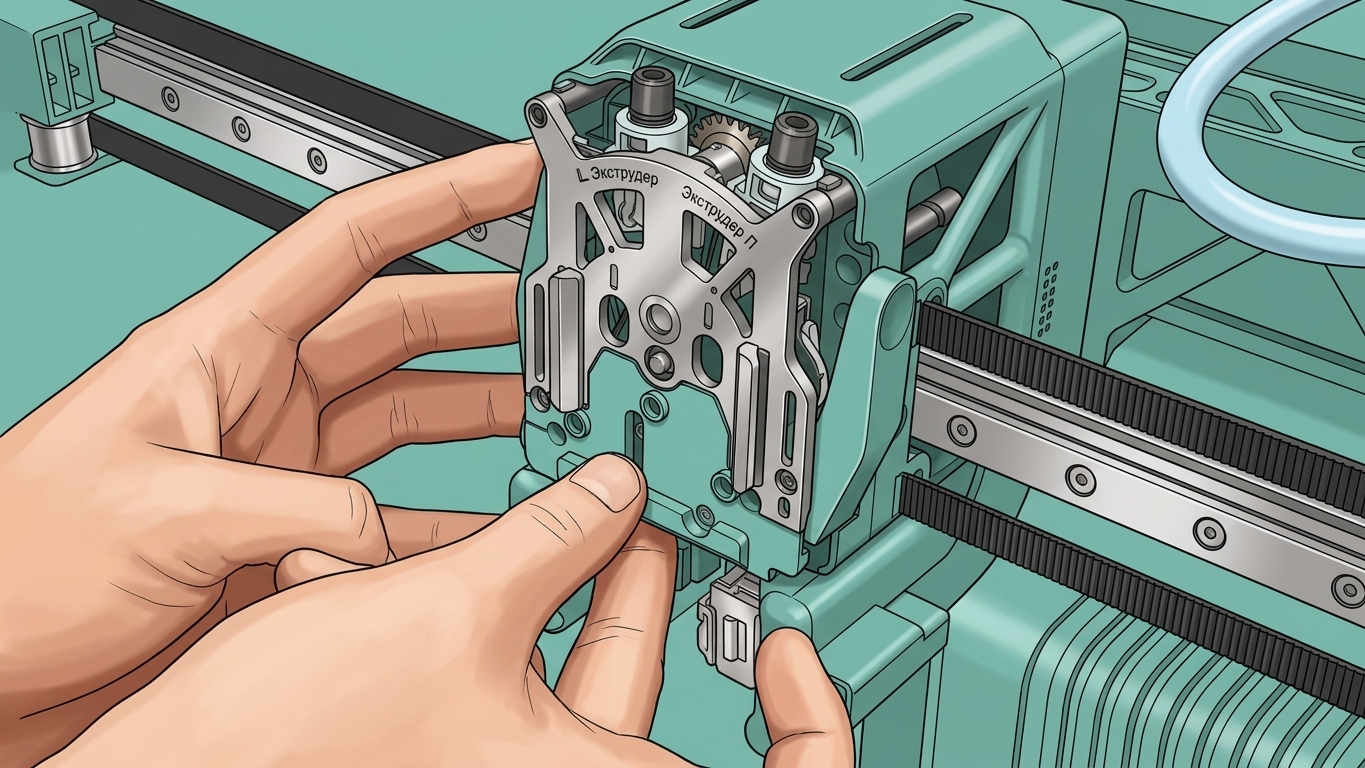

Вставьте FPC кабель в разъем передней крышки экструдера, убедившись, что головка FPC кабеля полностью вставлена в разъем перед фиксацией. Белая линия на FPC кабеле находится в горизонтальном положении, что указывает на правильную вставку FPC кабеля. При установке передней крышки экструдера убедитесь, что выпуклая поверхность передней крышки, как показано на картинке ниже, остается параллельной стороне кулачка.

Затем вы можете отрегулировать это выравнивание, вставив шестигранный ключ в маленькое отверстие до тех пор, пока передняя крышка экструдера не щелкнет в правильное положение.

Сложите боковой FPC кабель, аккуратно организуйте его и уберите в зазор сбоку инструмента.

Затяните два винта (M2.5x7) на передней крышке экструдера.

Предупреждение: Перед вставкой винтов убедитесь, что отверстия для винтов с обеих сторон идеально выровнены!
Если один конец все еще не выровнен и его насильственно вкручивают, это может привести к трещине передней крышки экструдера. На изображении ниже справа показано правильно выровненное состояние, а слева — не выровненное.
quick-change-tool-interface_正确安装挤出机前盖final.jpg" alt="正确安装挤出机前盖final.jpg" width="1000">

Шаг 6: Установите направляющую филамента экструдера и левый нож

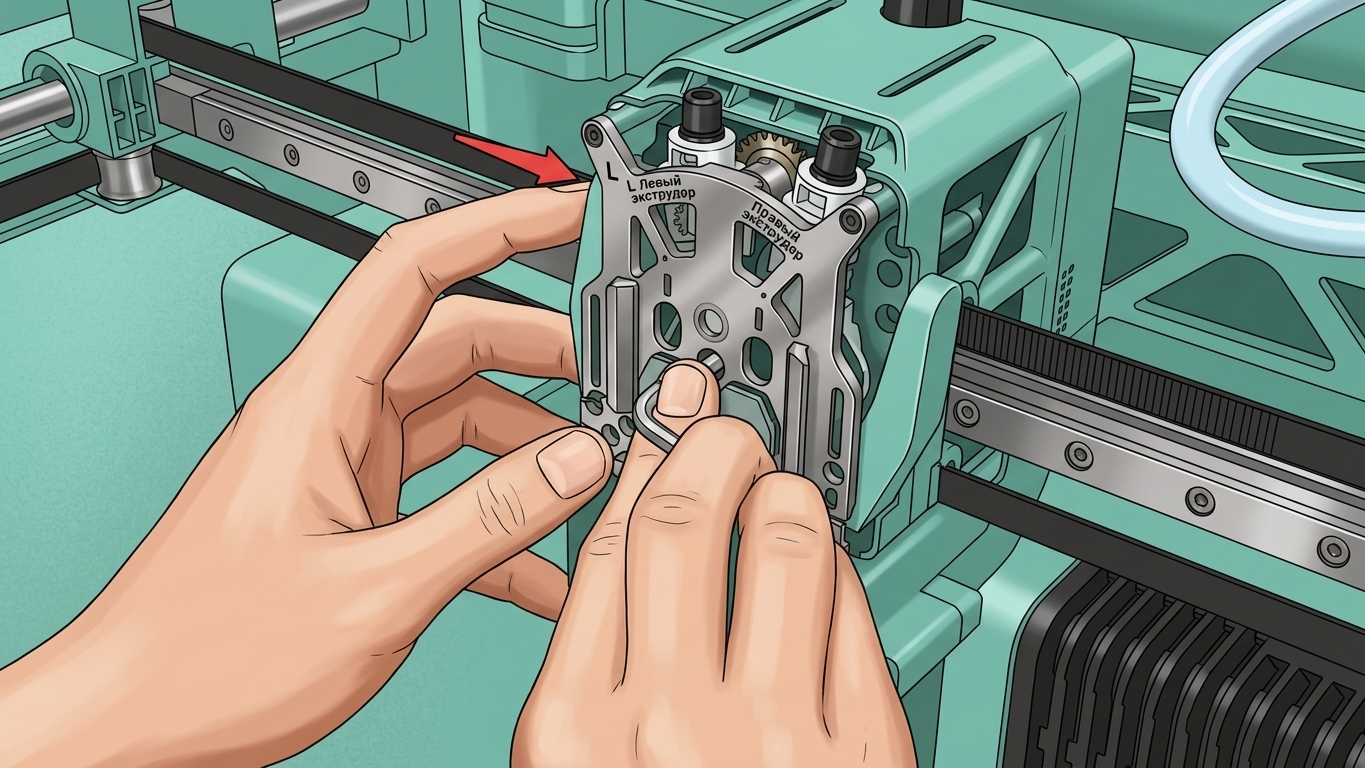

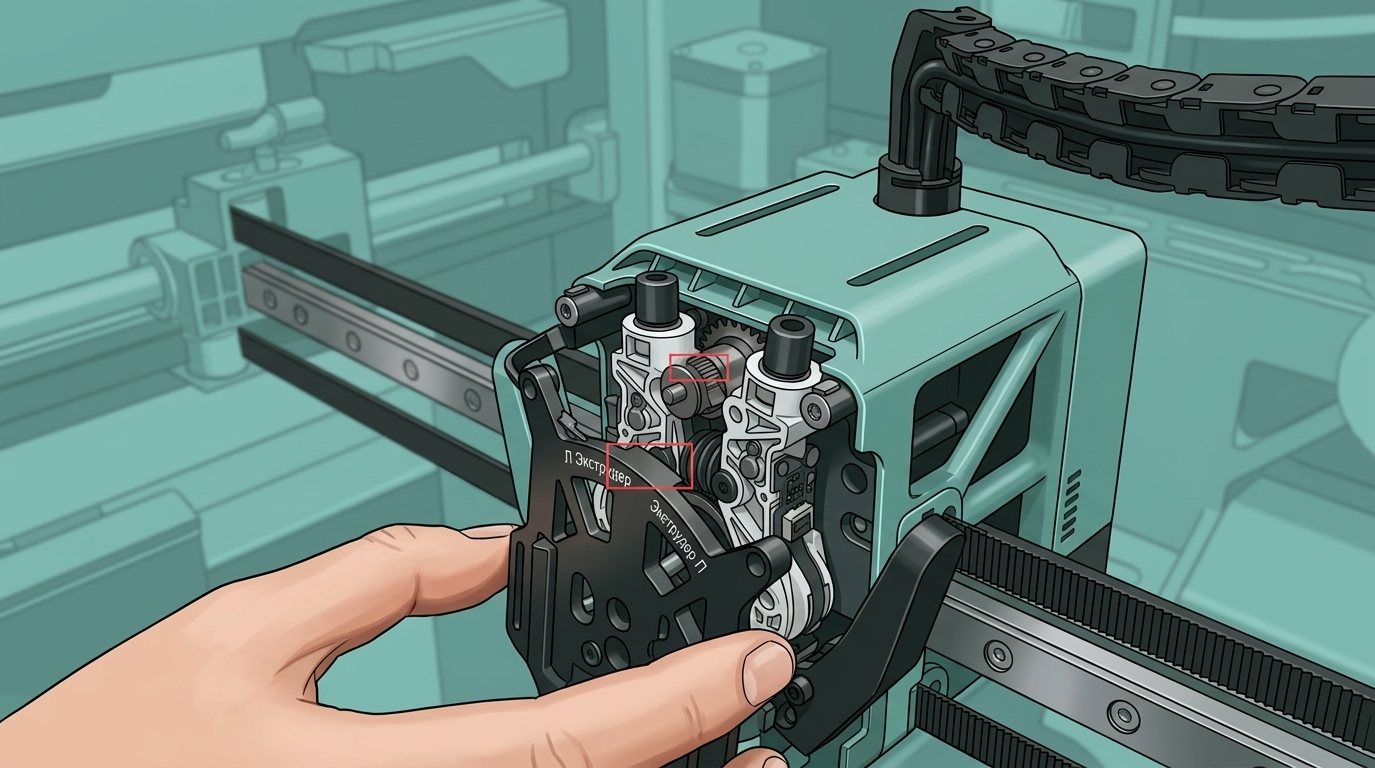

Левый нож необходимо установить вместе с направляющей филамента экструдера. Убедитесь, что вырез левого ножа направлен вверх, затем поместите его в паз режущего лезвия направляющей филамента экструдера.

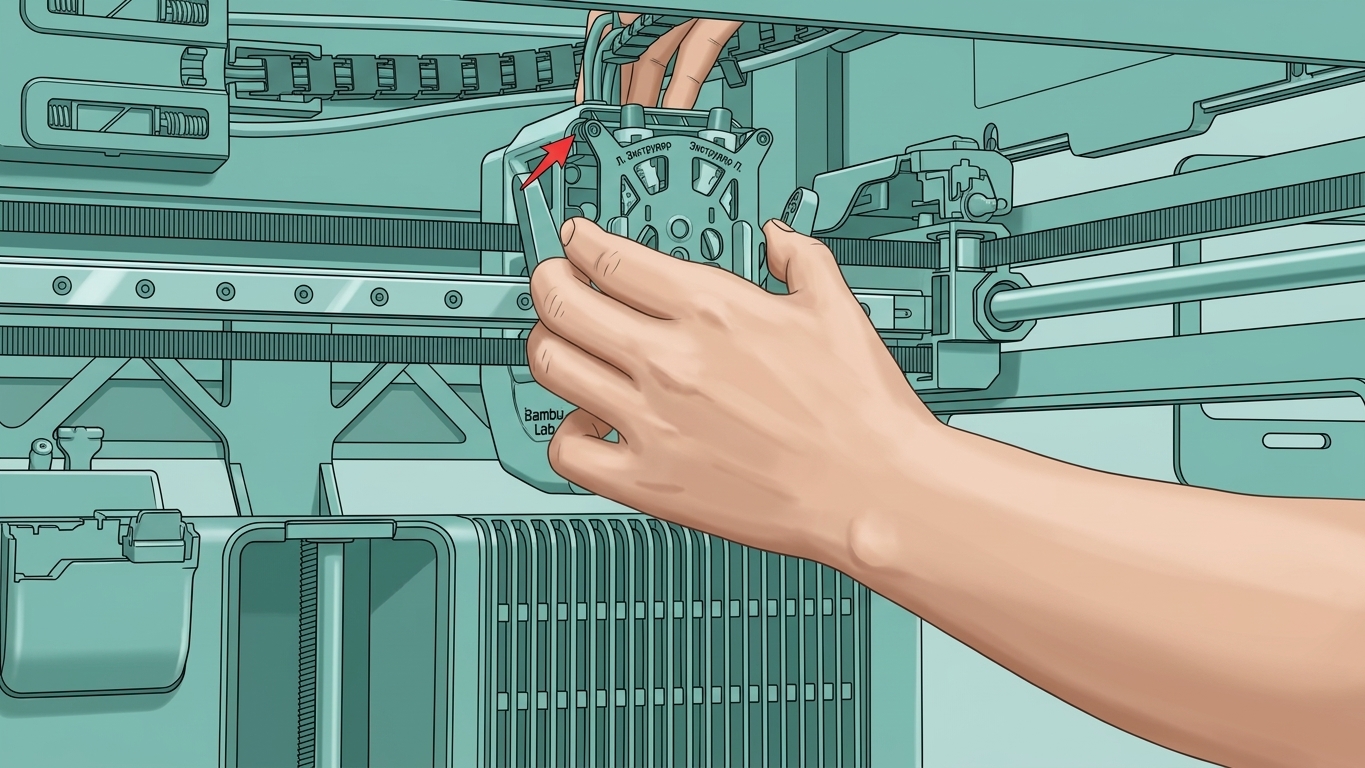

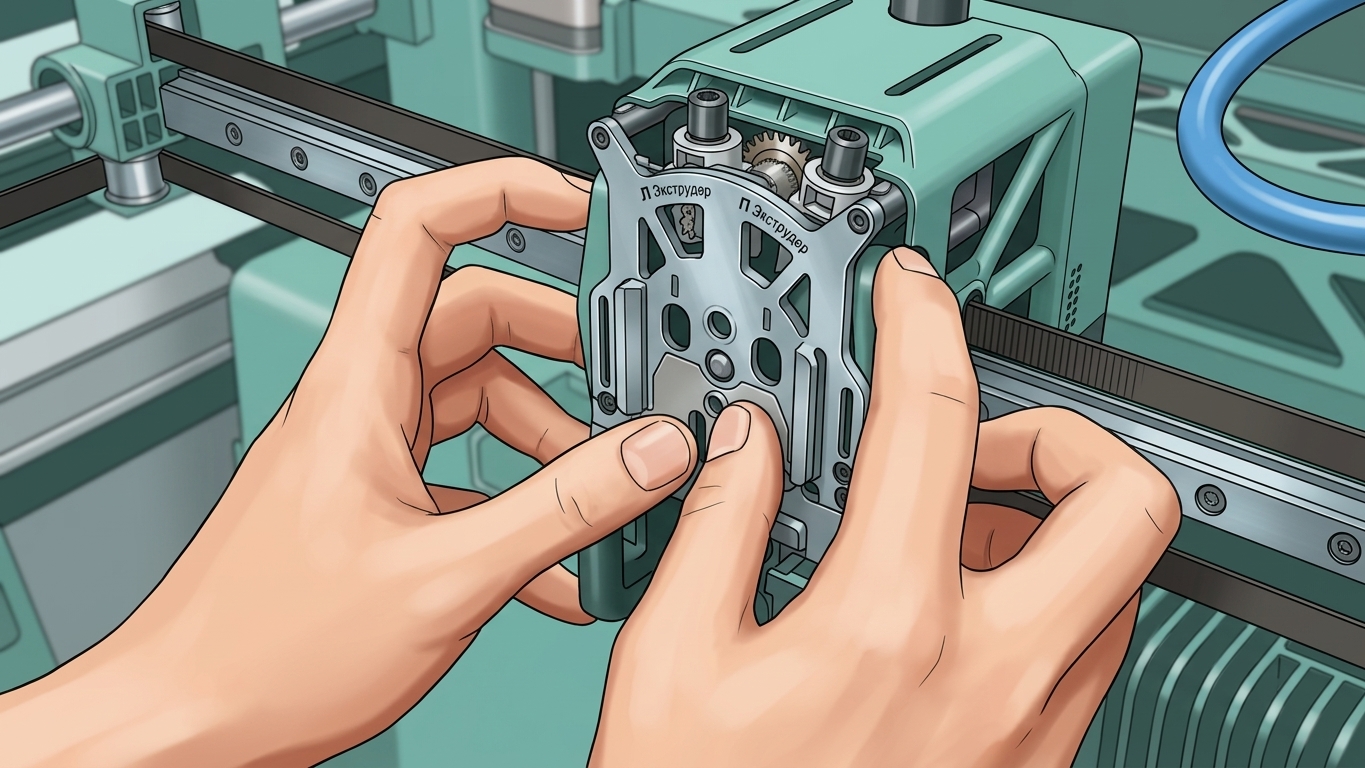

При установке направляющей филамента экструдера убедитесь, что вы непрерывно надавливаете вверх на черный разъем хотенда и одновременно нажимаете на рычаг левого ножа, регулируя его на подходящий угол для легкой вставки. Затем установите направляющую филамента экструдера. Наконец, надавите с обеих сторон на рычаг ножа, приложив усилие, чтобы полностью выровнять переднюю крышку.

Затем затяните четыре винта (M2.5x7 * 3；BT2x6 * 1) на направляющей филамента экструдера.

Шаг 7: Установите левый и правый хотенды

Как и в процессе разборки, если вам нужно установить хотенд, а блокиратор потока препятствует этому, вам необходимо сначала переместить соединительный стержень блокиратора потока, чтобы переместить блокиратор потока в сторону, прежде чем продолжить установку. Это предотвращает случайное изгибание блокиратора потока при снятии хотенда. При перемещении блокиратор потока может не полностью отключиться сразу из-за наклонного положения рычага. В таких случаях следует выполнить грубое перемещение, за которым следует точная настройка, чтобы убедиться, что блокиратор потока полностью установлен.

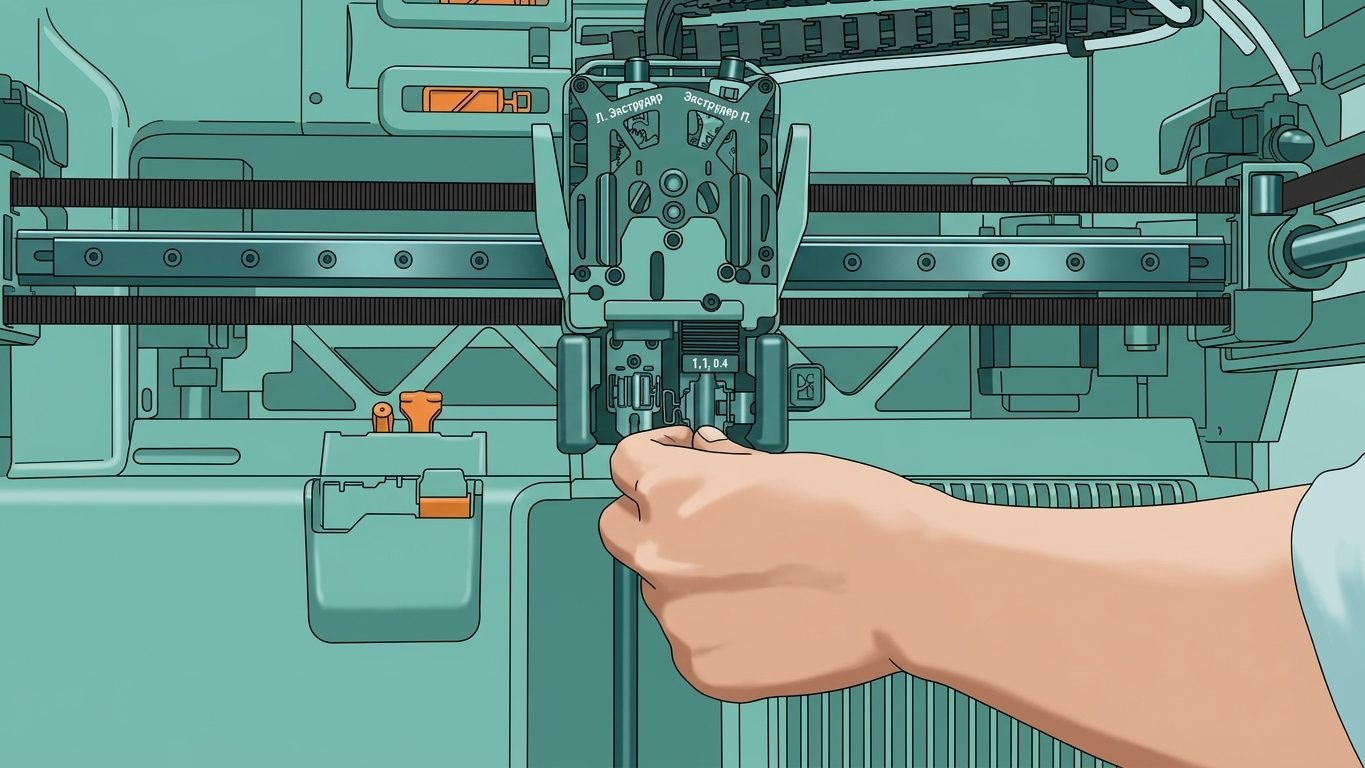

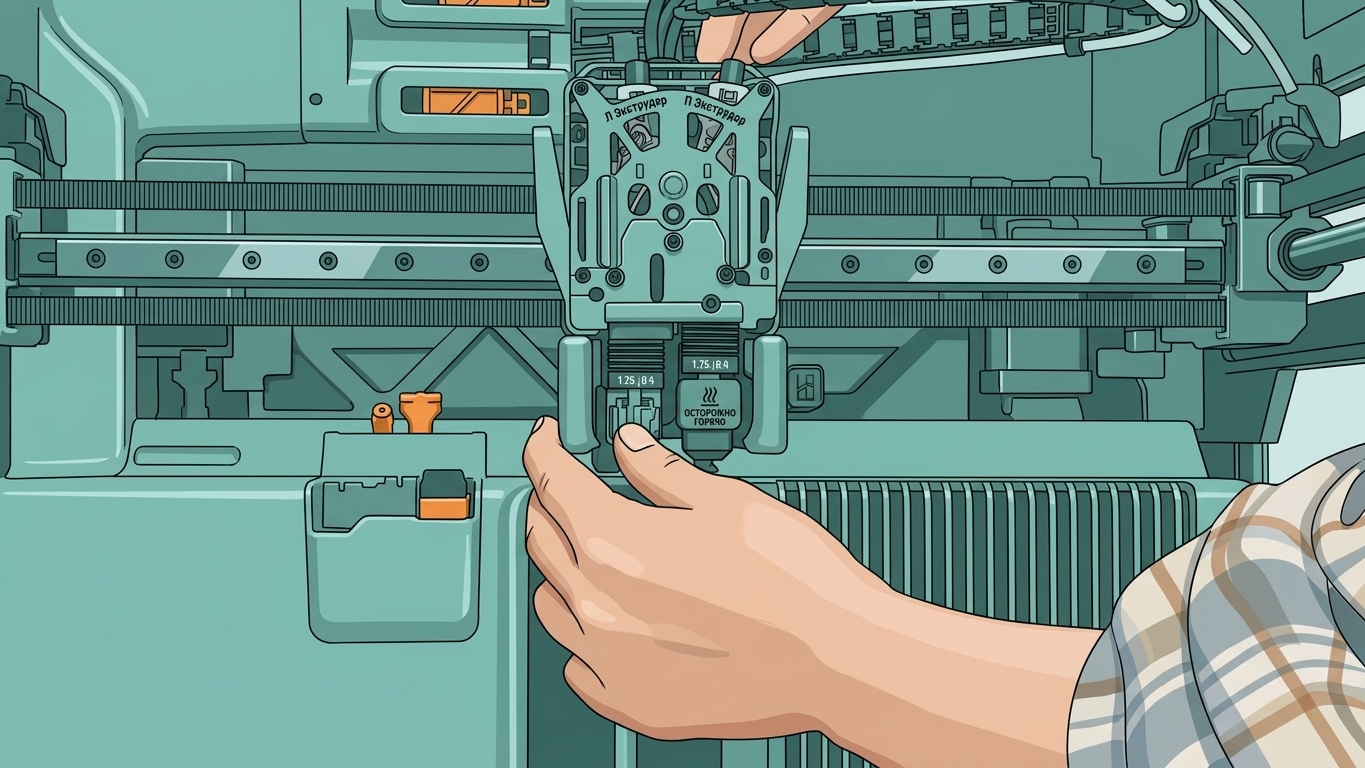

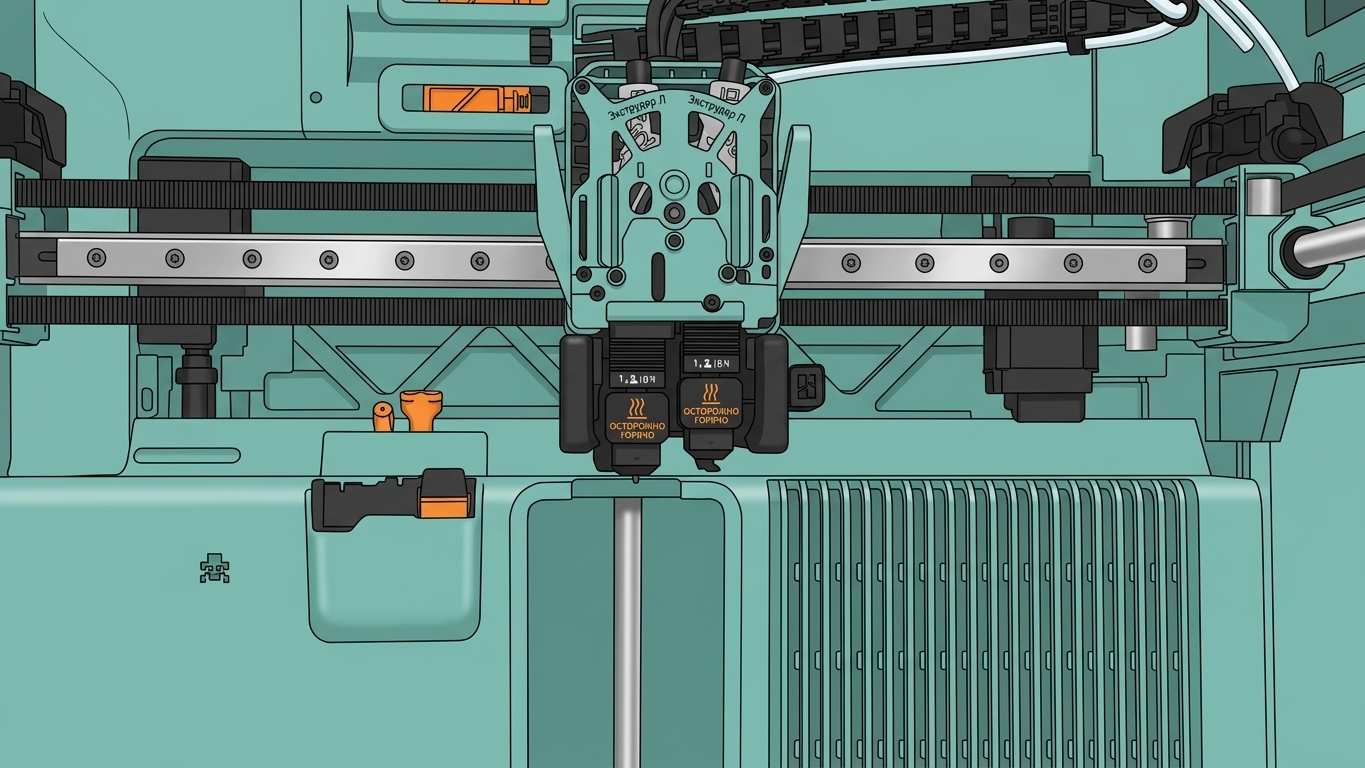

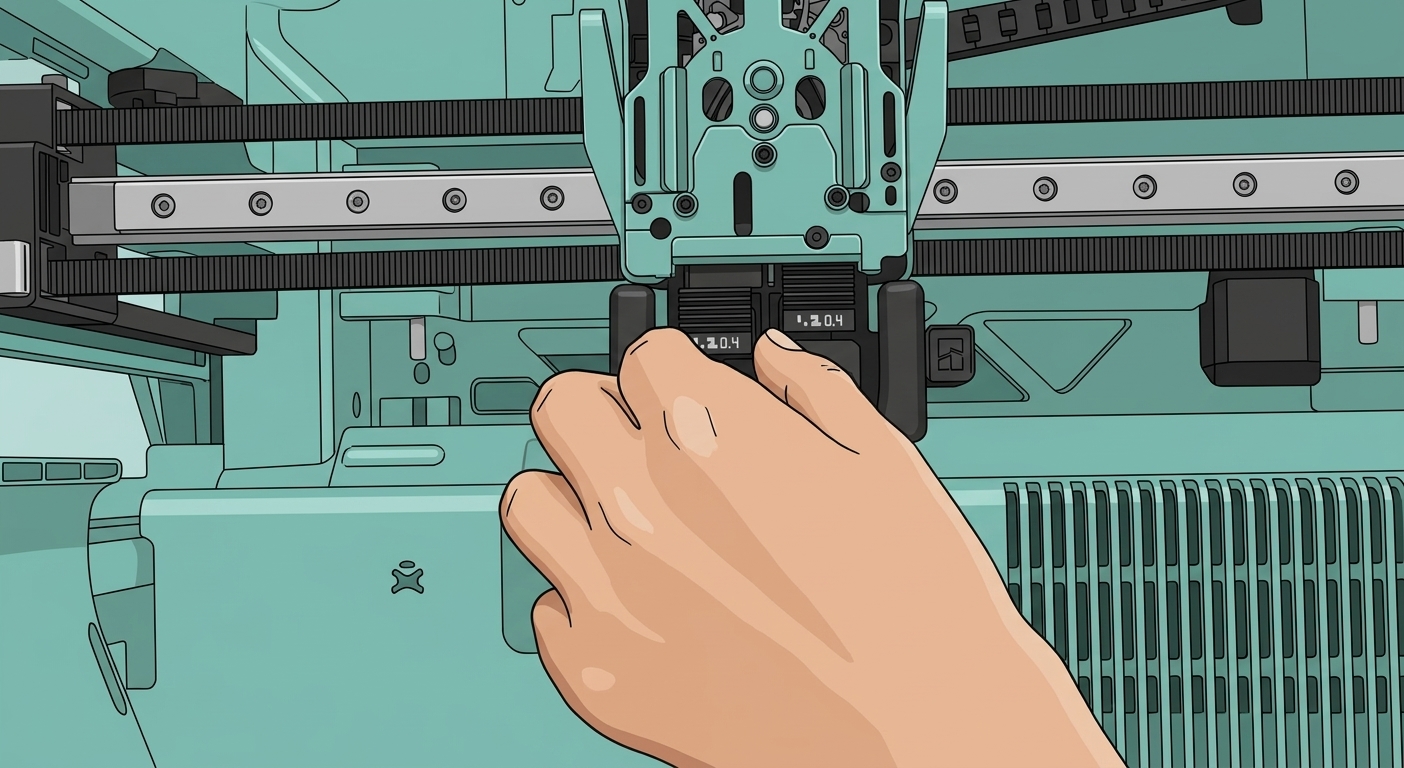

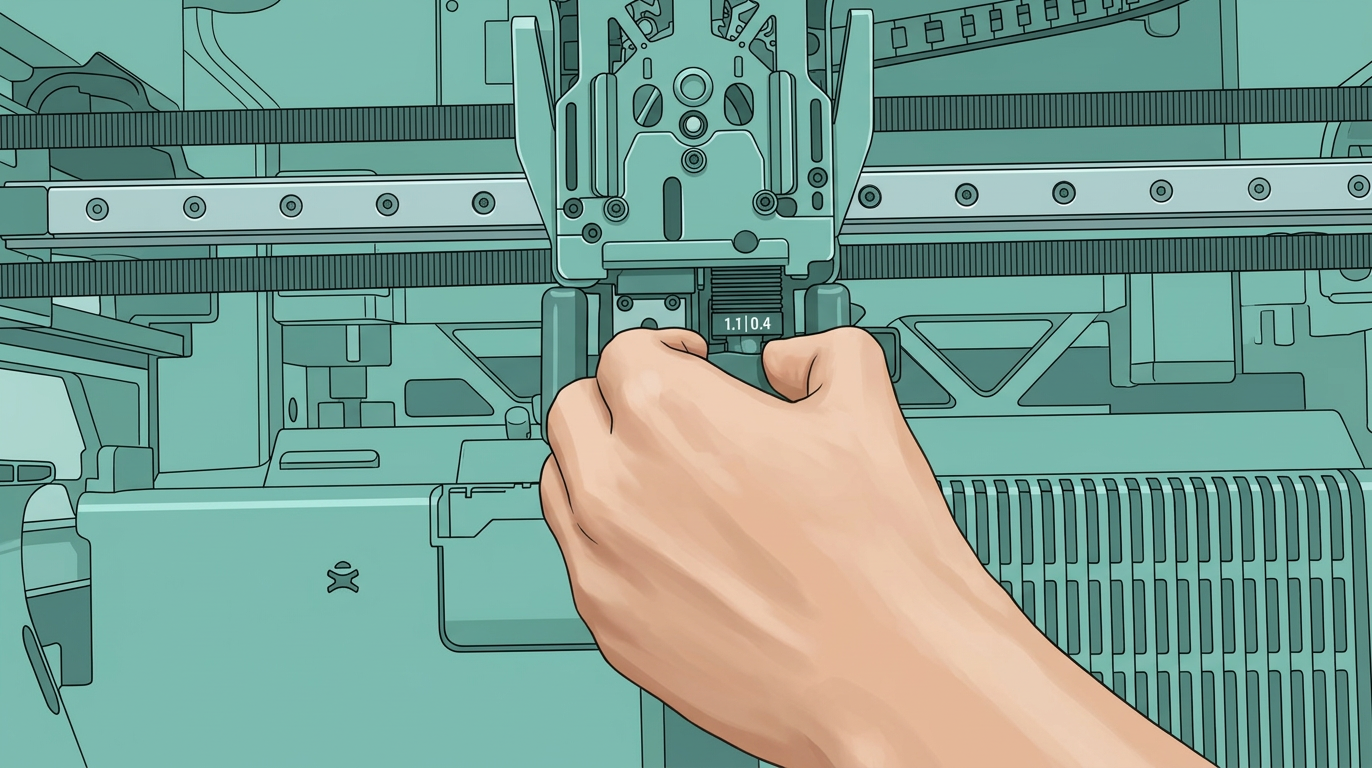

Установите правое сопло, заблокируйте защелку сопла и наденьте силиконовый чехол.

Переместите соединительный стержень блокиратора потока, чтобы переместить блокиратор потока на другую сторону, затем установите левое сопло. Заблокируйте защелку сопла и также наденьте силиконовый чехол.

Пожалуйста, обратите внимание, что при установке силиконового чехла на левый хотенд убедитесь, что чехол не наклонен, чтобы предотвратить деформацию соседней перегородки.

Шаг 8: Установите PTFE трубку и переднюю крышку инструмента

Подключите две PTFE трубки, при этом PTFE трубка над кабельной цепью подключается к правому экструдеру, а PTFE трубка под кабельной цепью подключается к левому экструдеру.

При повторной установке передней крышки инструмента сначала поместите ее под экструдер, а затем толкните назад, чтобы зафиксировать переднюю крышку на месте.

Как проверить завершение/успех

Перезапустите принтер и переключите левый и правый экструдеры на экране, и загрузите филамент, чтобы проверить, что все работает правильно.
