Примечание: На этой странице в качестве примера используется принтер H2D. Шаги замены точно такие же для H2S и H2C.
Плата USB-порта

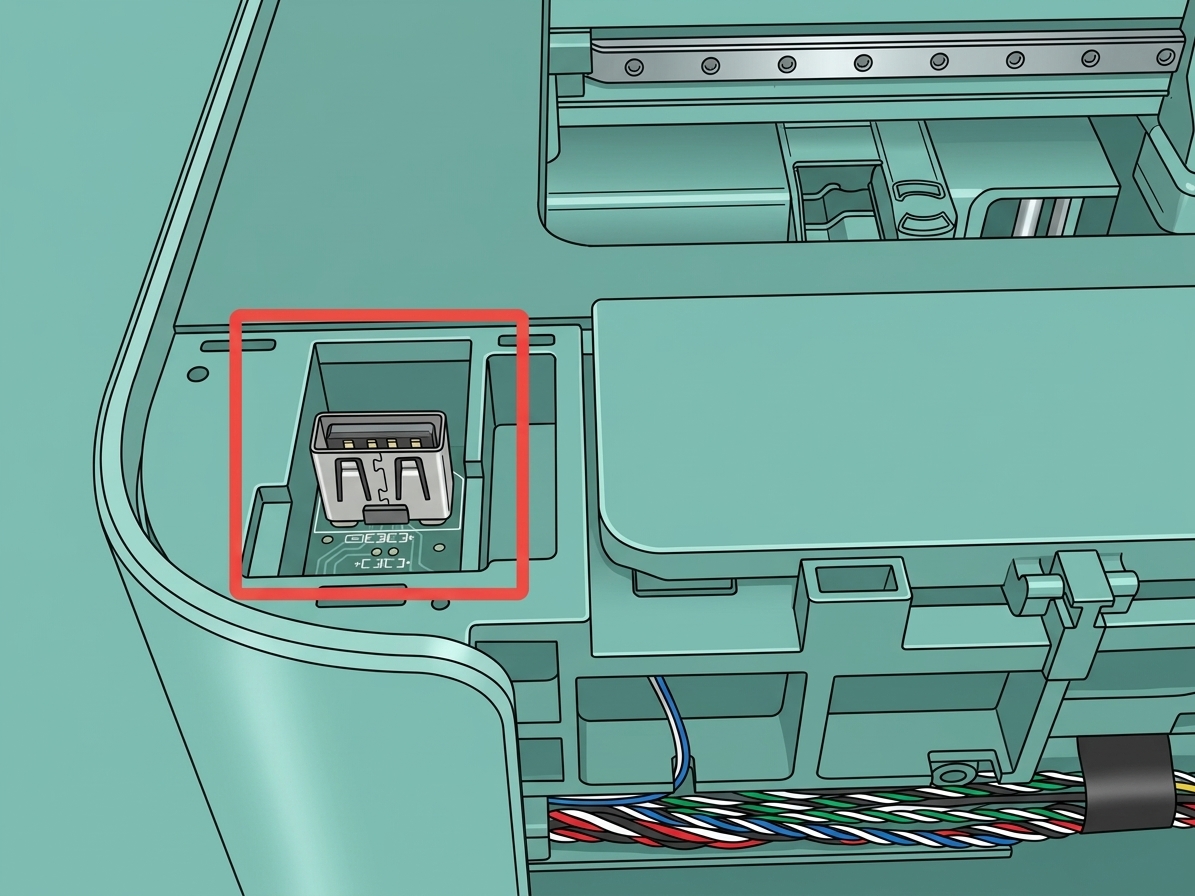

Плата USB-порта установлена на верхней части принтера.
Запасные части платы USB-порта включают следующее:
-
Плата USB-порта * 1
-
Разъем платы USB-порта * 1 (замена кабеля не требуется, если он не поврежден)
- Винты BT2x5 - для крепления платы USB-порта * 2
Когда использовать
-
Когда USB-интерфейс поврежден или работает некорректно, его необходимо заменить;
-
Когда кабель платы USB-порта поврежден, его необходимо заменить.
Необходимые инструменты и материалы
-
Новая плата USB-порта
-
Шестигранный ключ H1.5
Спецификация и количество винтов, участвующих в замене платы USB-порта H2D/разъема платы USB-порта (рекомендуется правильно хранить снятые винты, чтобы избежать потери):
Примечание: Если заменяется только плата USB-порта, необходимо снять только крепёжные винты передней крышки и платы USB-порта.

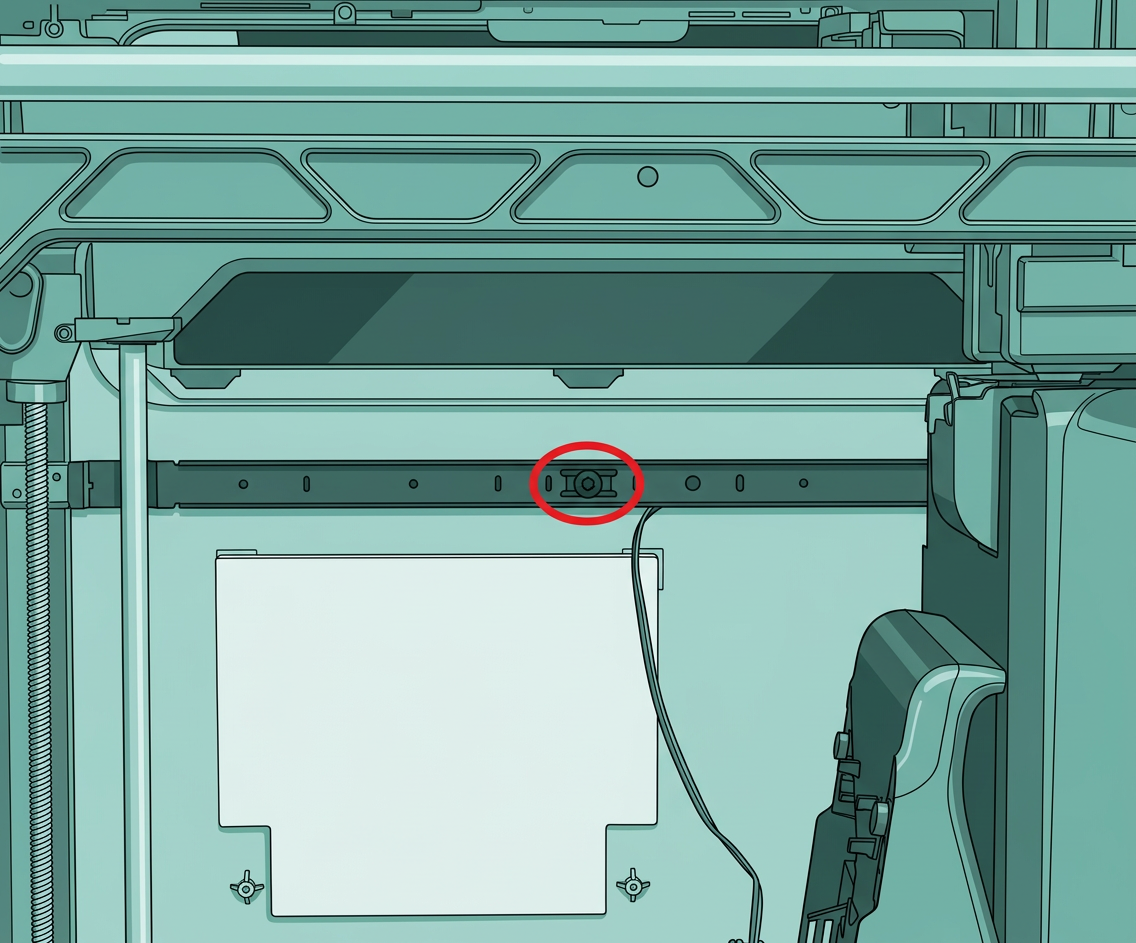

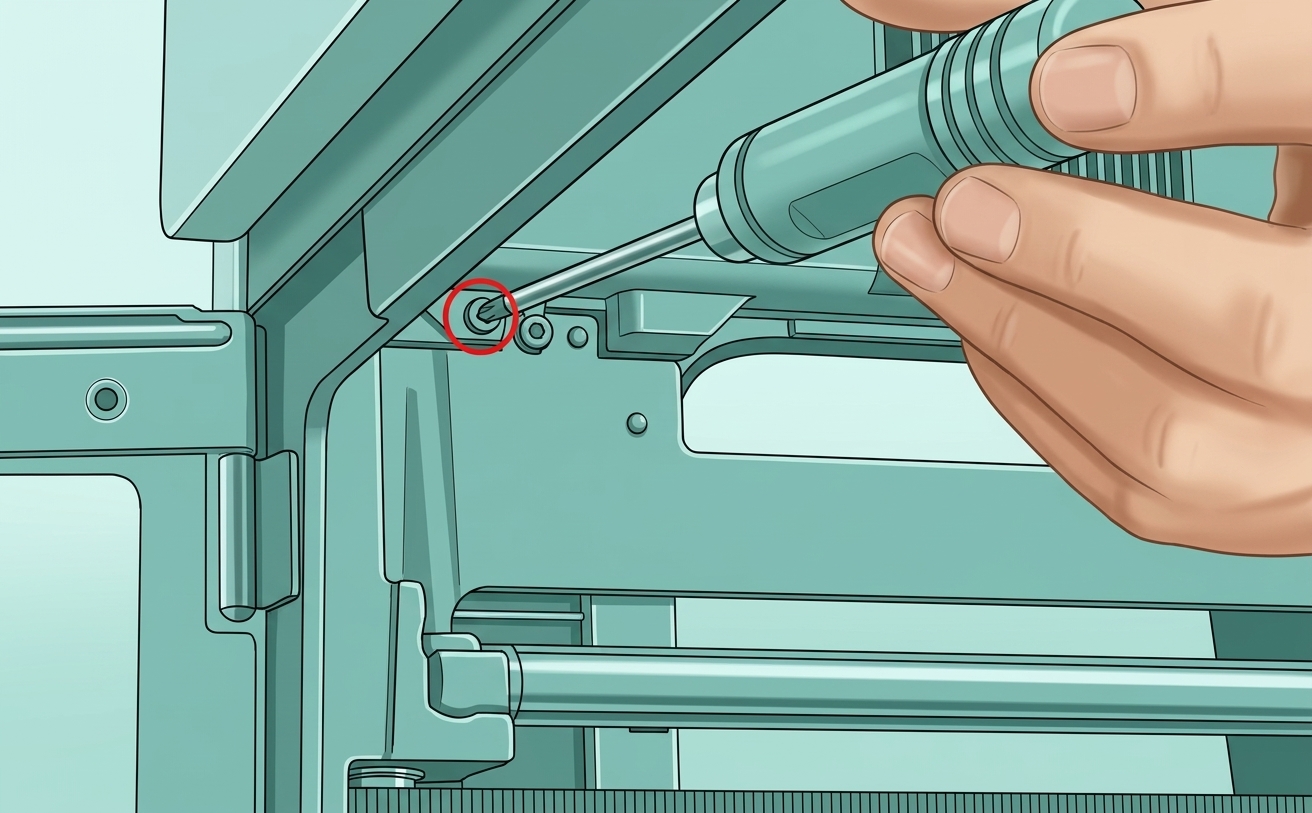

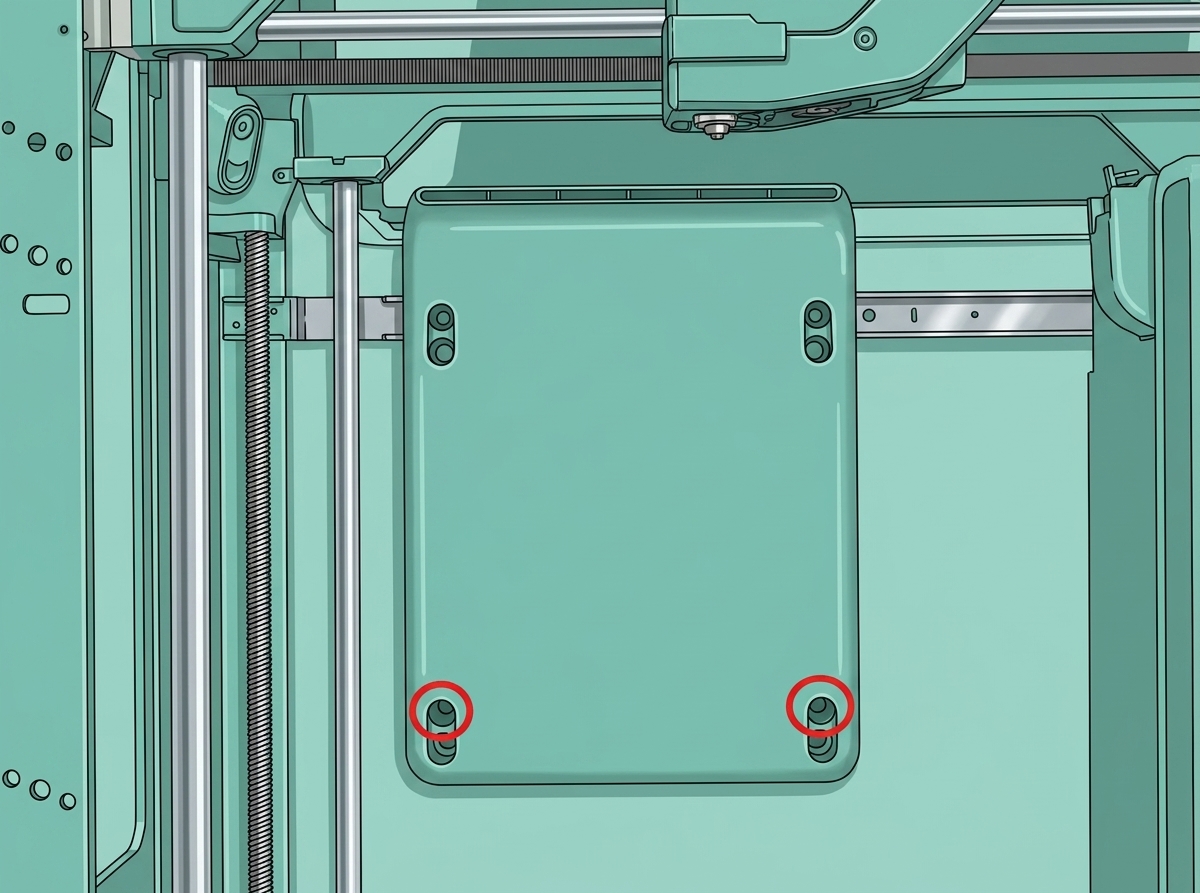

| Спецификация | Изображение | Применение | Положение | Количество | |
|---|---|---|---|---|---|
| BT2×12 | Крепление передней крышки |  |
1 | ||
| BT2x5 | Крепление платы USB-порта |  |
2 | ||
| BT2.6x8 | Крепление крышки платы AP |  |
1 | ||
| M3x3(nut diameter 10mm) | Крепление передней стеклянной двери |  |
4 | ||
| BT3x16 | Крепление вентилятора охлаждения вспомогательной части |  |
2 | ||
| BT3x8 | Крепление левой боковой панели |  |
 |
3 | |

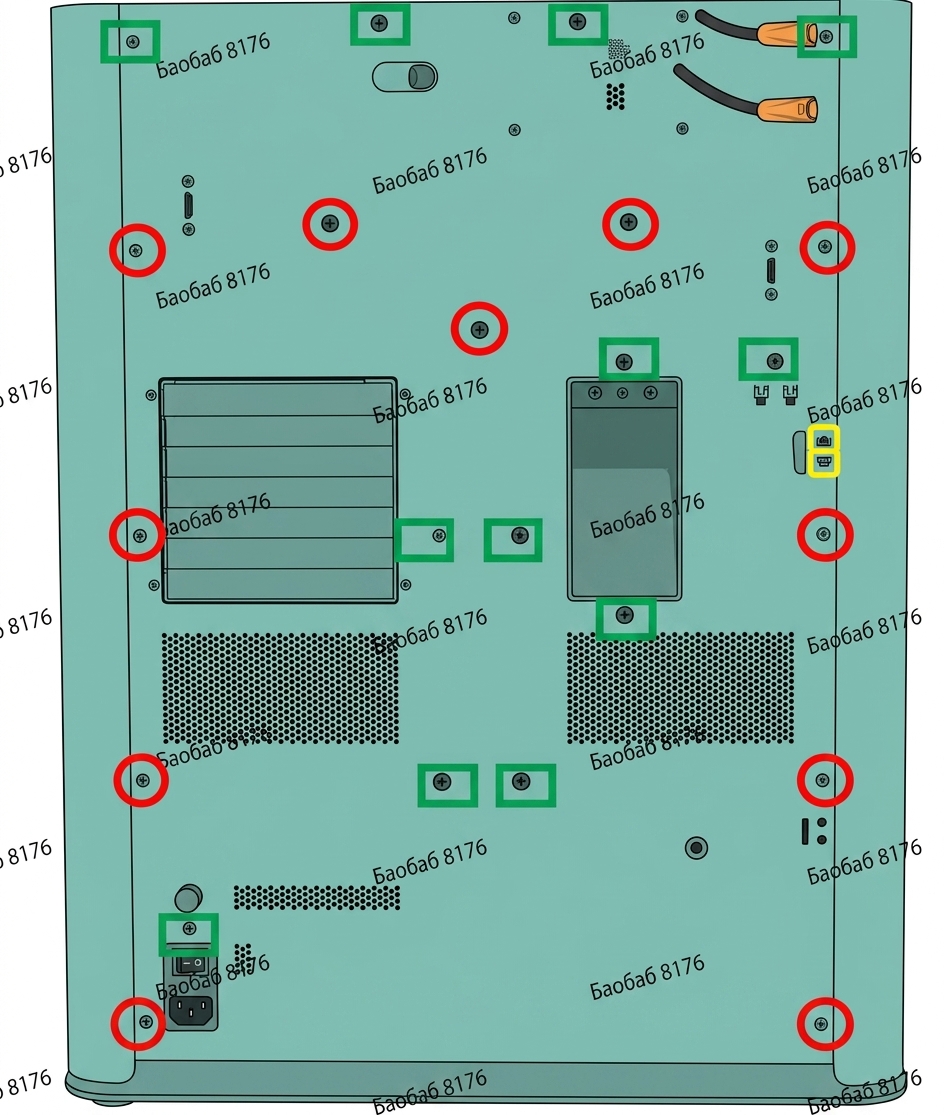

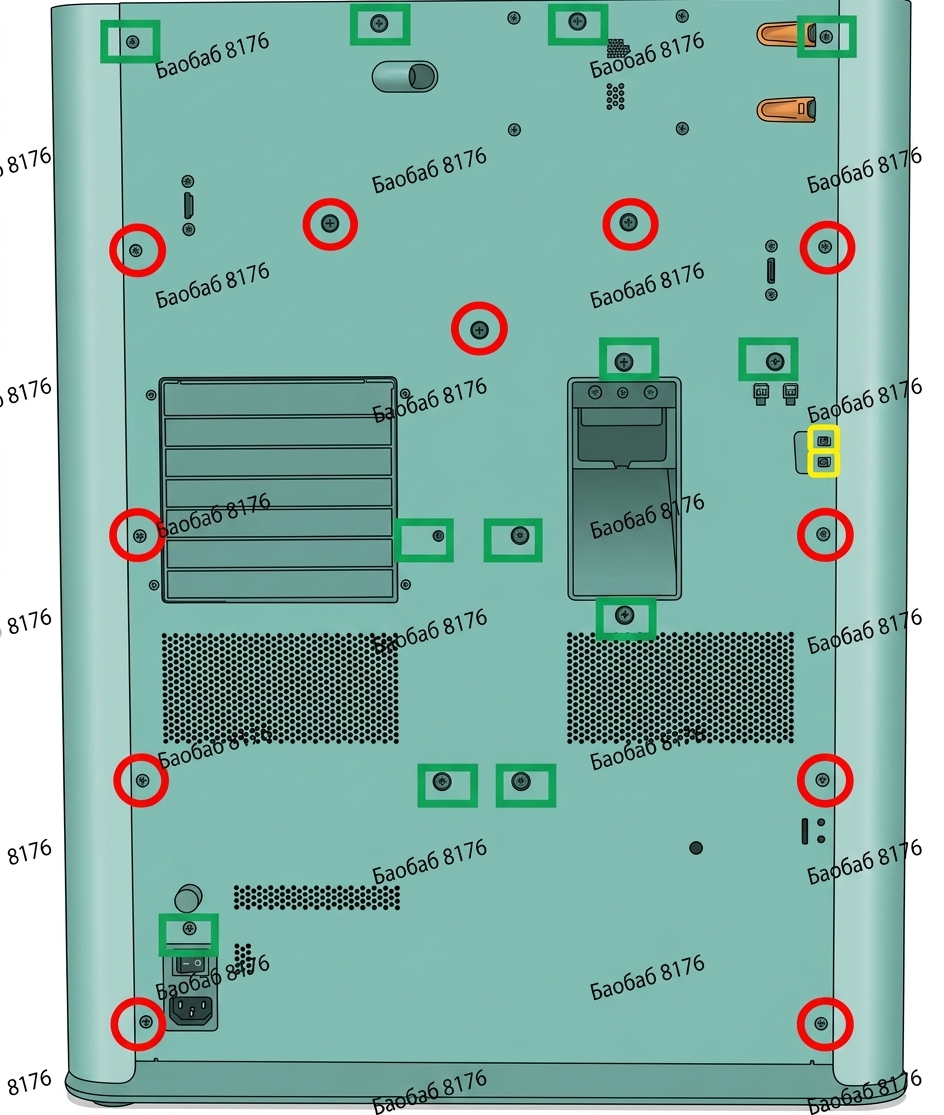

| Крепление задней панели (обозначено зеленым квадратом) |  |
12 | |||
| ST3x6 | Крепление задней панели (обозначено красным кругом) |  |
11 | ||
| ST3x12 | Крепление кронштейна держателя катушки (обозначено желтым квадратом) |  |
2 | ||
| ST3x3 | Крепление левой боковой панели |  |
2 |
Предупреждение о безопасности
ВАЖНО!
Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству мы рекомендуем оставить технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Замена платы USB-порта
Снятие платы USB-порта
Шаг 1: Снятие передней крышки

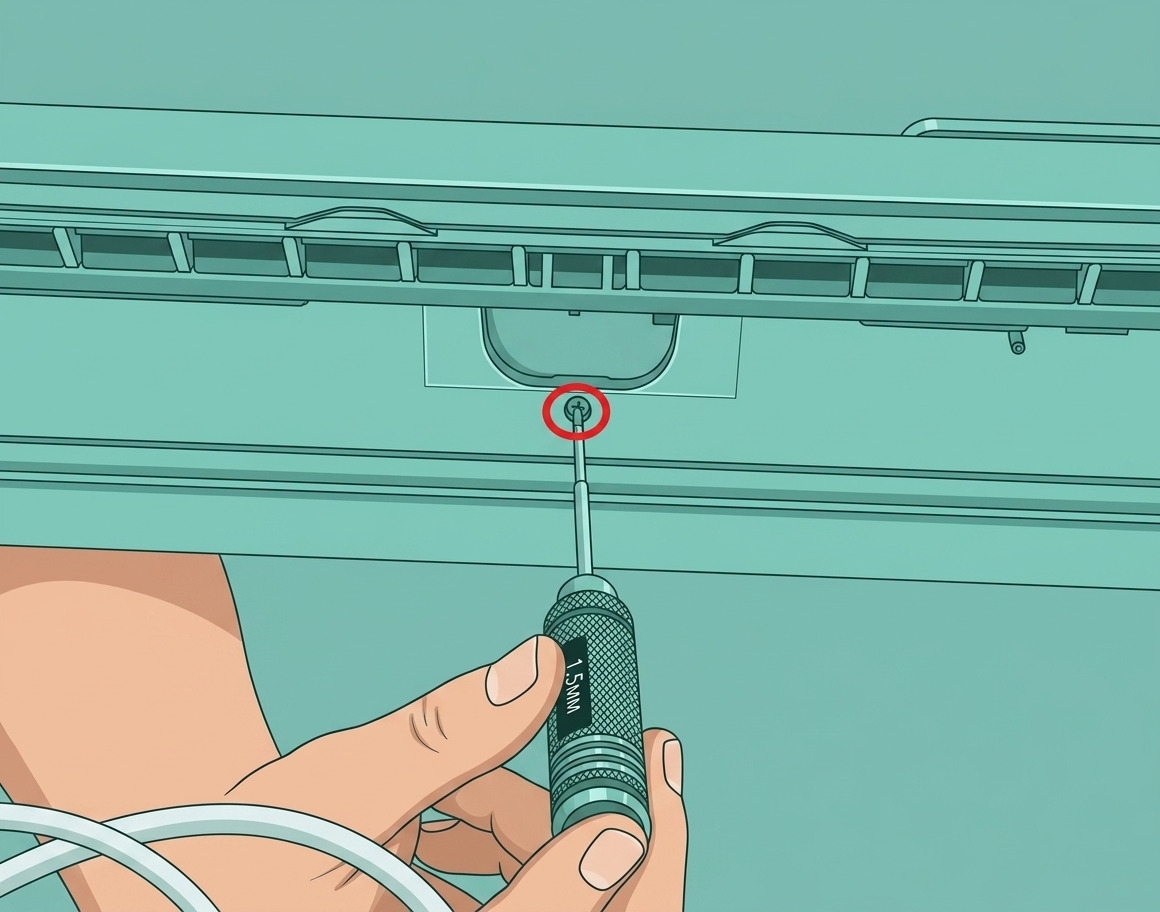

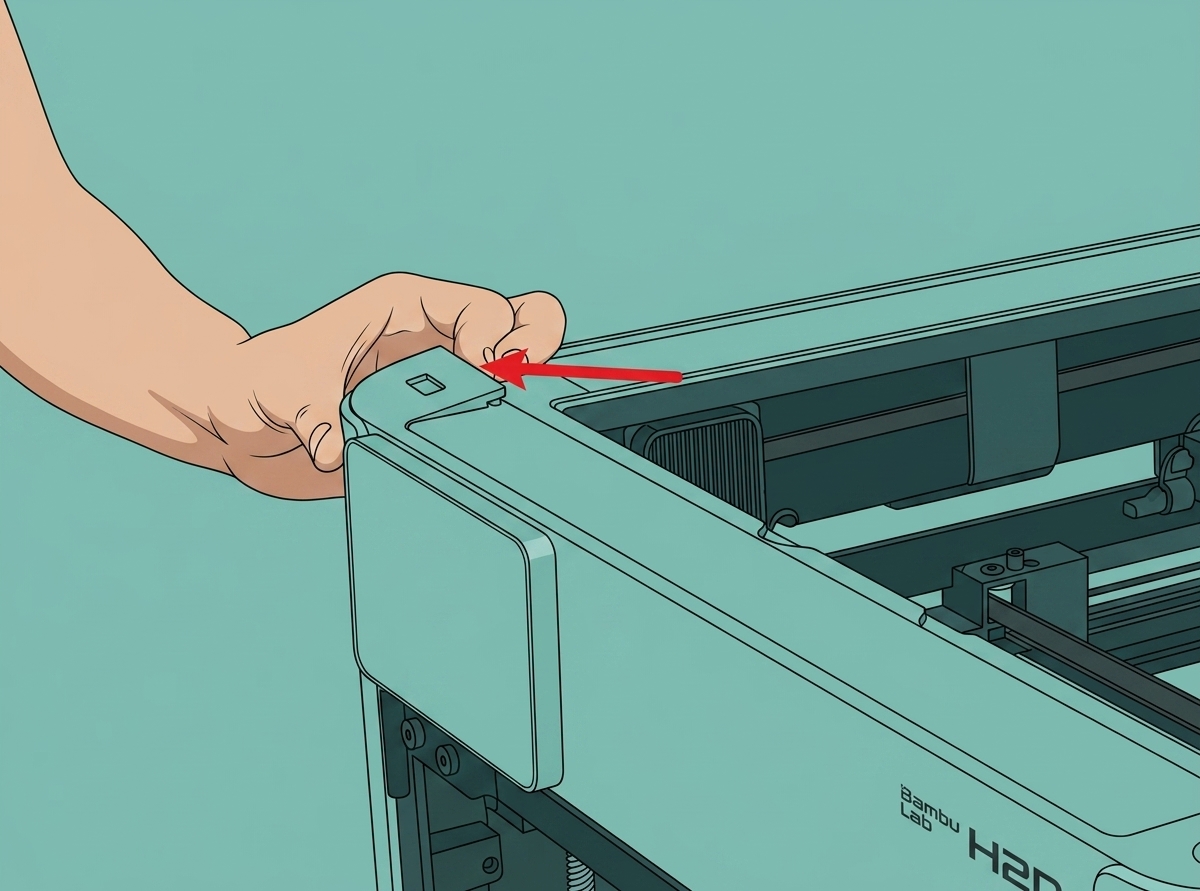

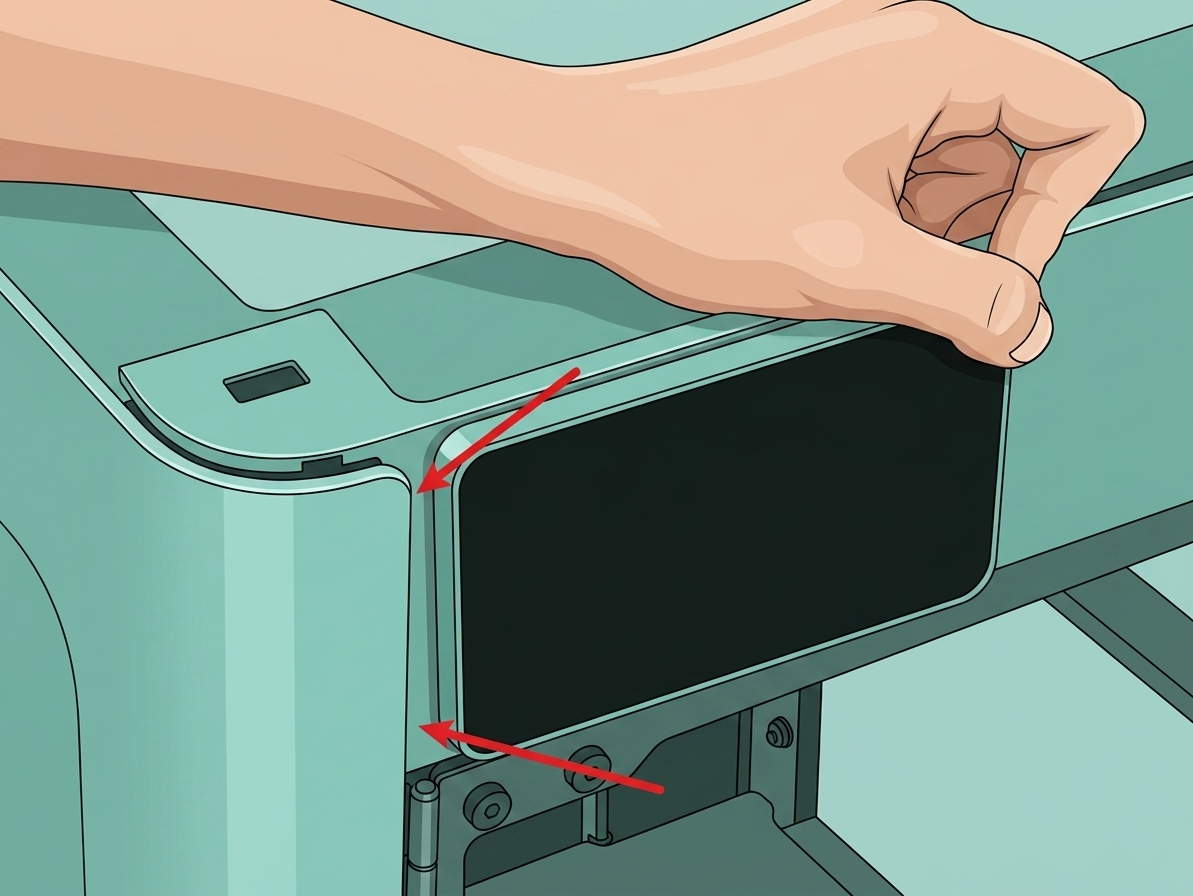

- Используйте шестигранный ключ H1.5, чтобы снять крепёжный винт (BT2×12), затем удерживайте защелку на левой стороне передней крышки рукой, отщелкните верхнюю левую сторону передней крышки, а затем отщелкните верхнюю правую сторону:

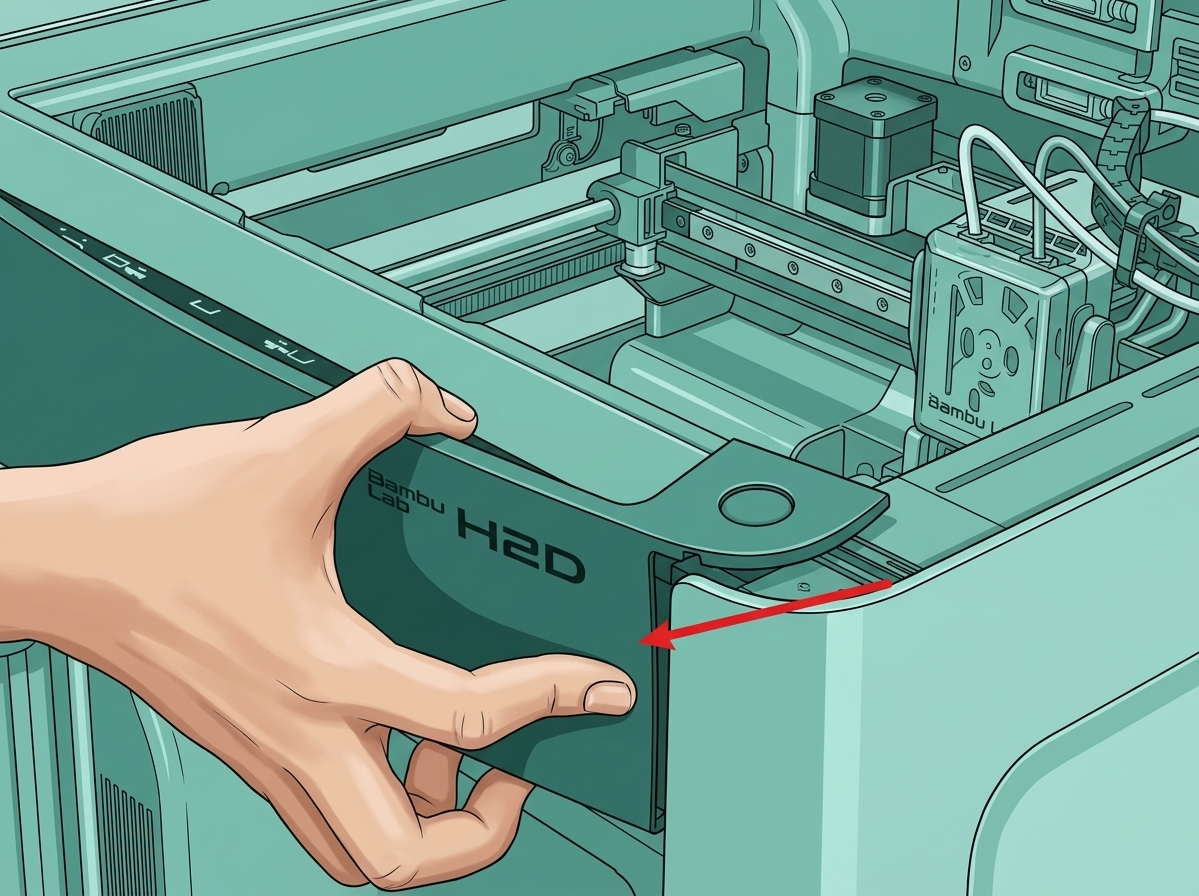

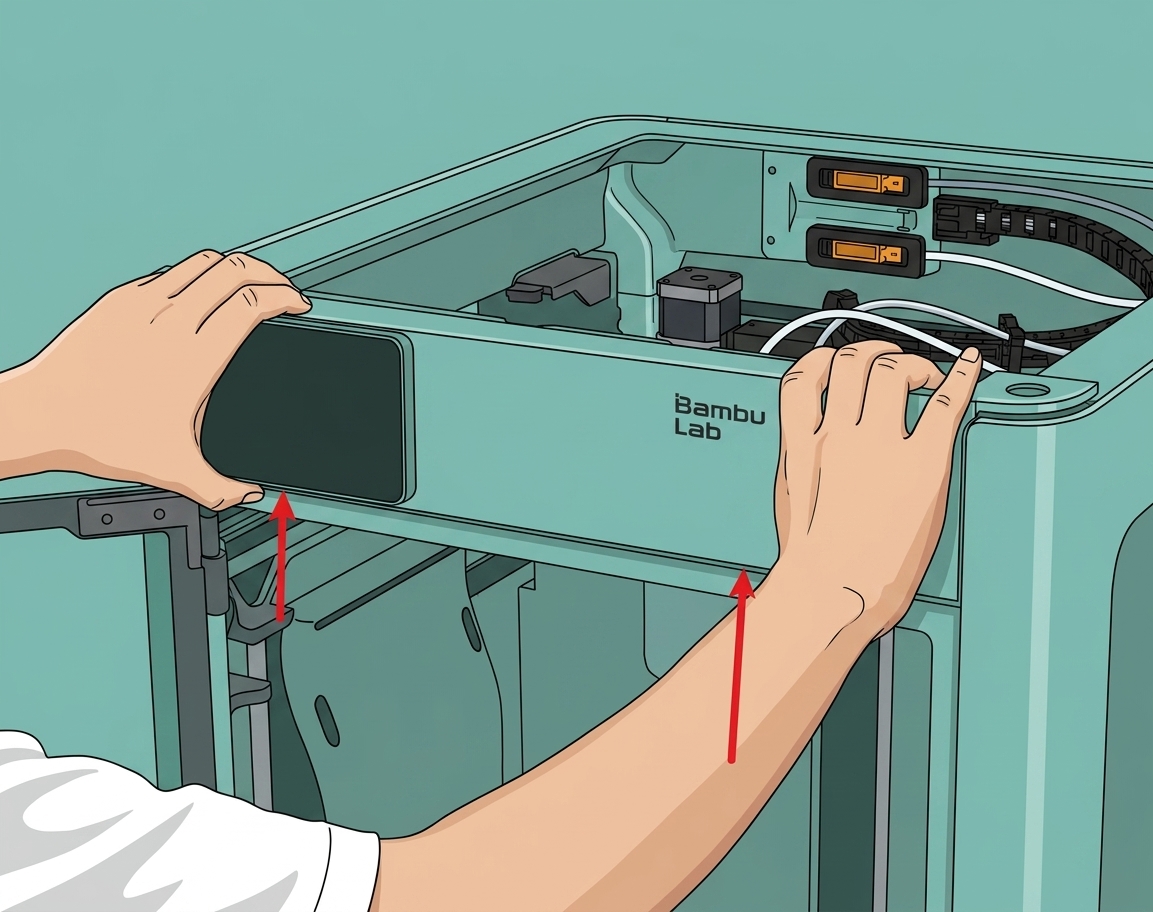

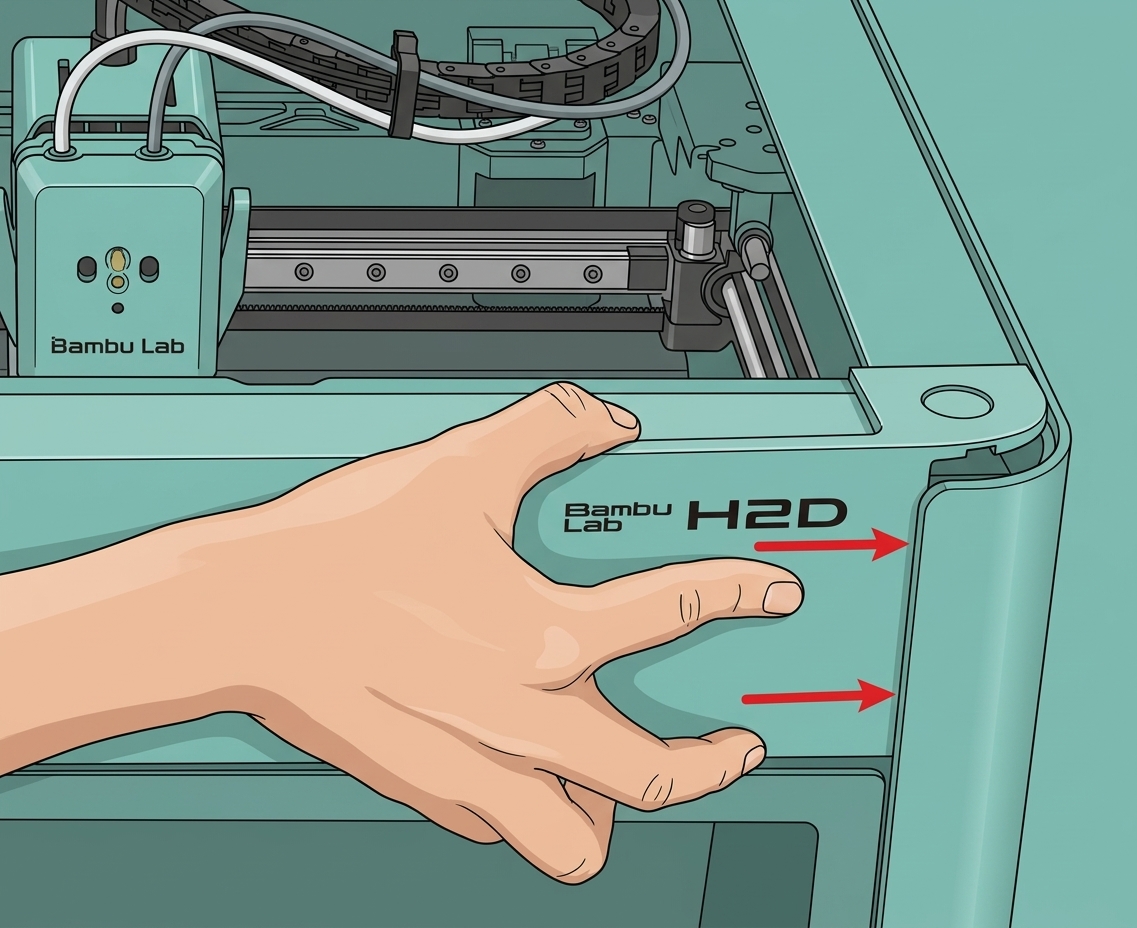

- Затем поместите большие пальцы на нижнюю часть передней крышки и нажмите вверх, чтобы разблокировать крепление передней крышки. Затем удерживайте правую сторону передней крышки, слегка согните её и вытяните правую сторону передней крышки из-под правой боковой панели.
Пожалуйста, вытягивайте её осторожно, чтобы не повредить FPC экрана!

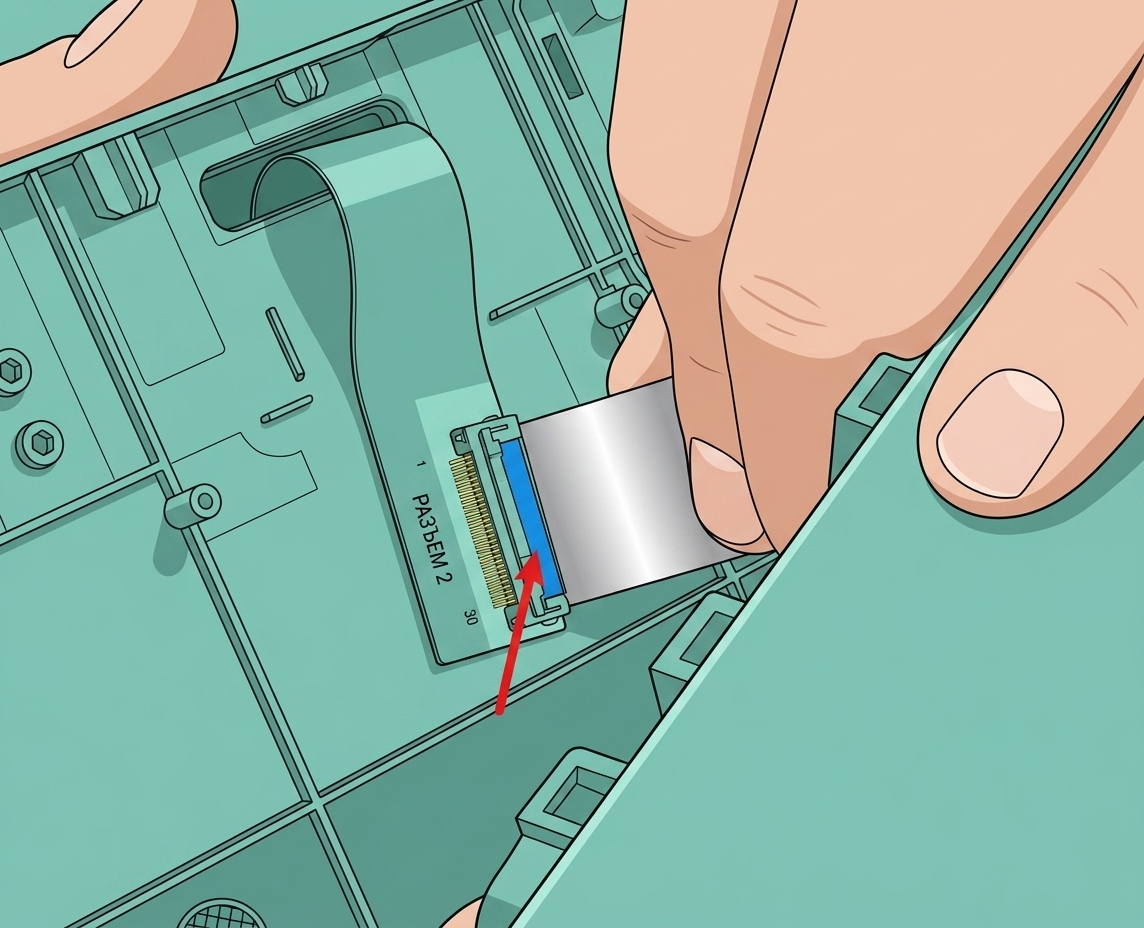

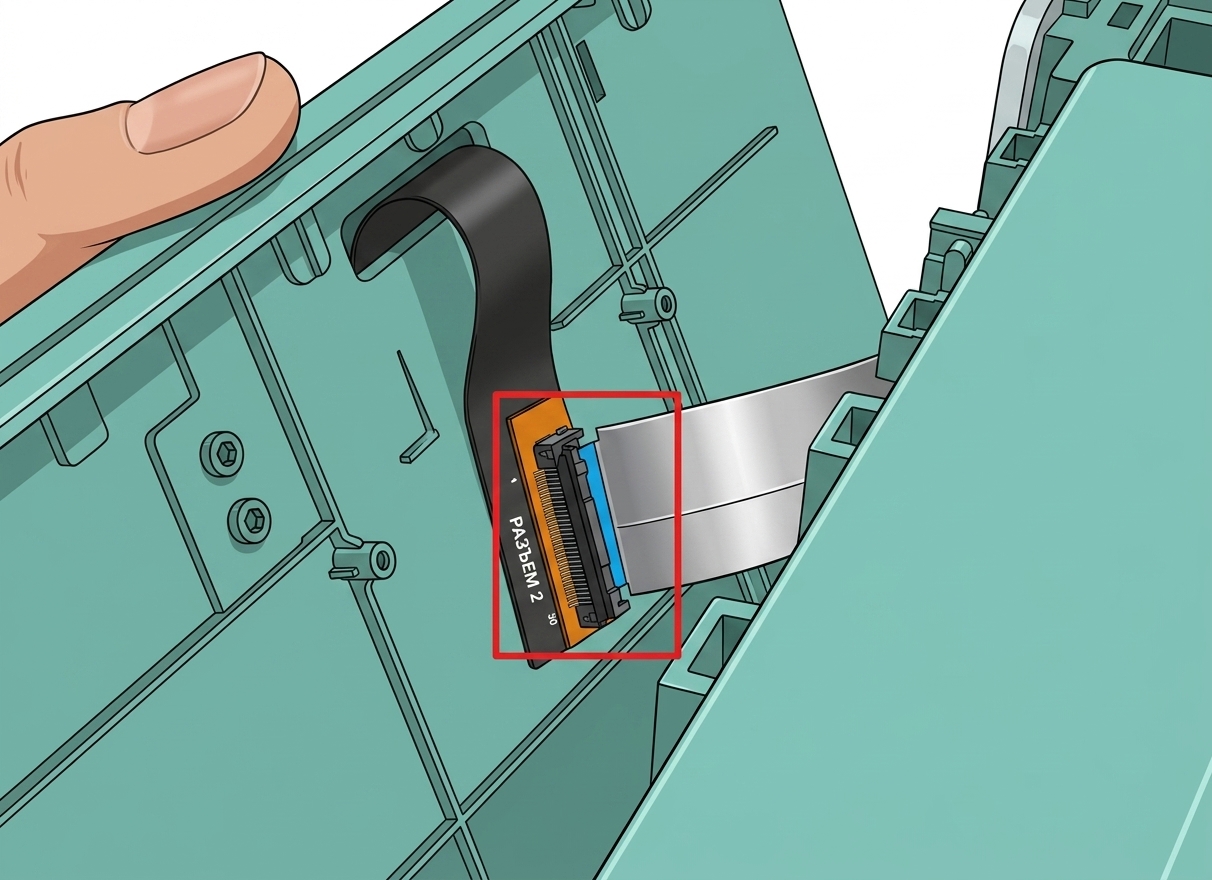

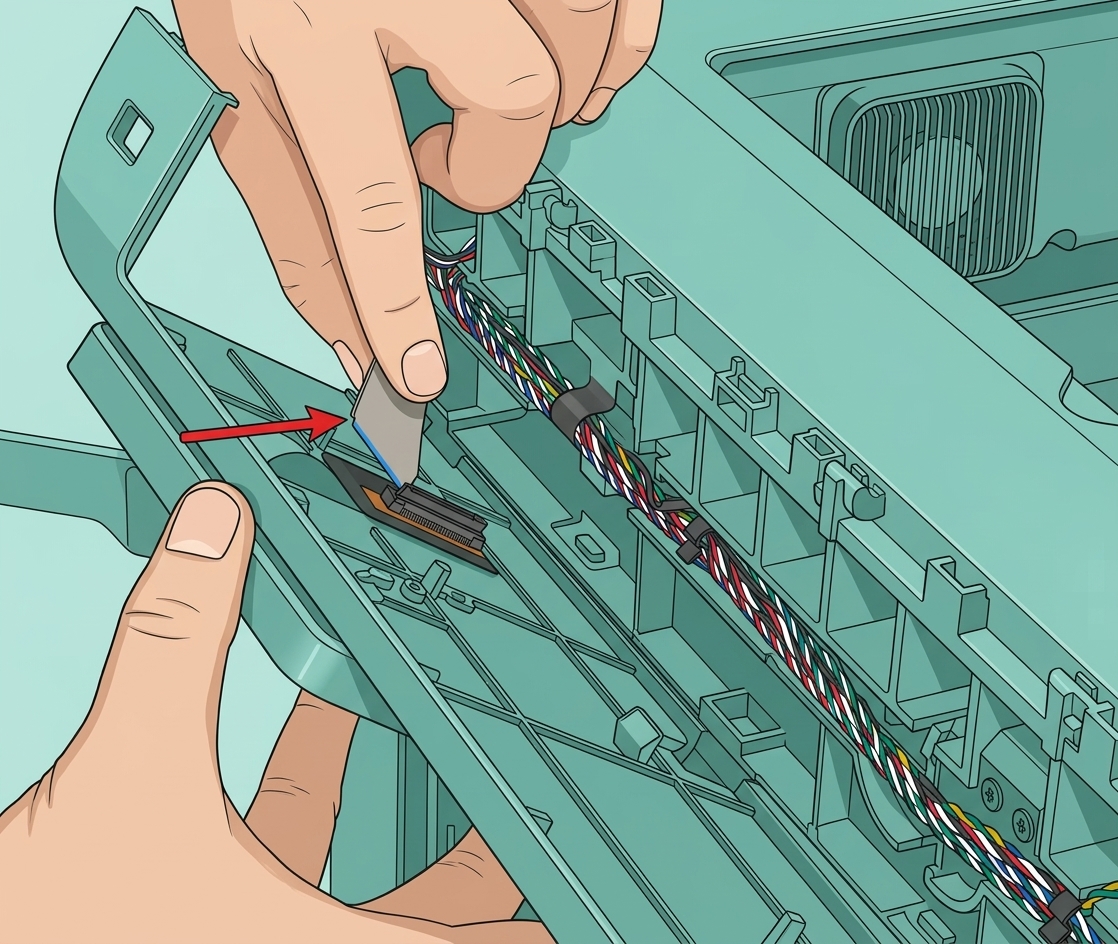

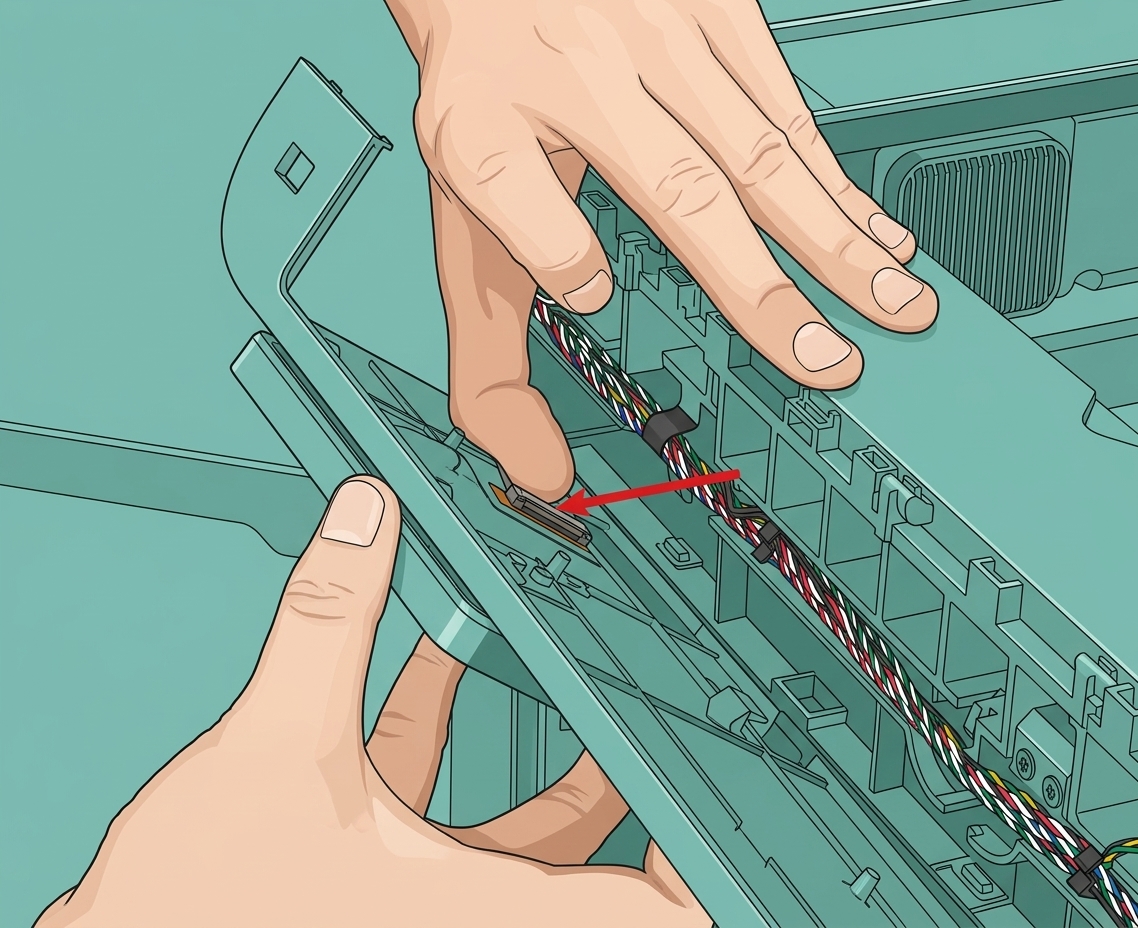

- После того как правая сторона передней крышки будет вытянута из принтера, аккуратно переверните переднюю крышку, чтобы открыть интерфейс между экраном и FPC экрана. Отстегните защелку кабеля экрана вверх, а затем снимите кабель экрана с защелки.
Если у вас возникнут вопросы по процессу снятия передней крышки, вы можете обратиться к этой Wiki: Замена передней крышки H2D
Шаг 2: Снятие платы USB-порта

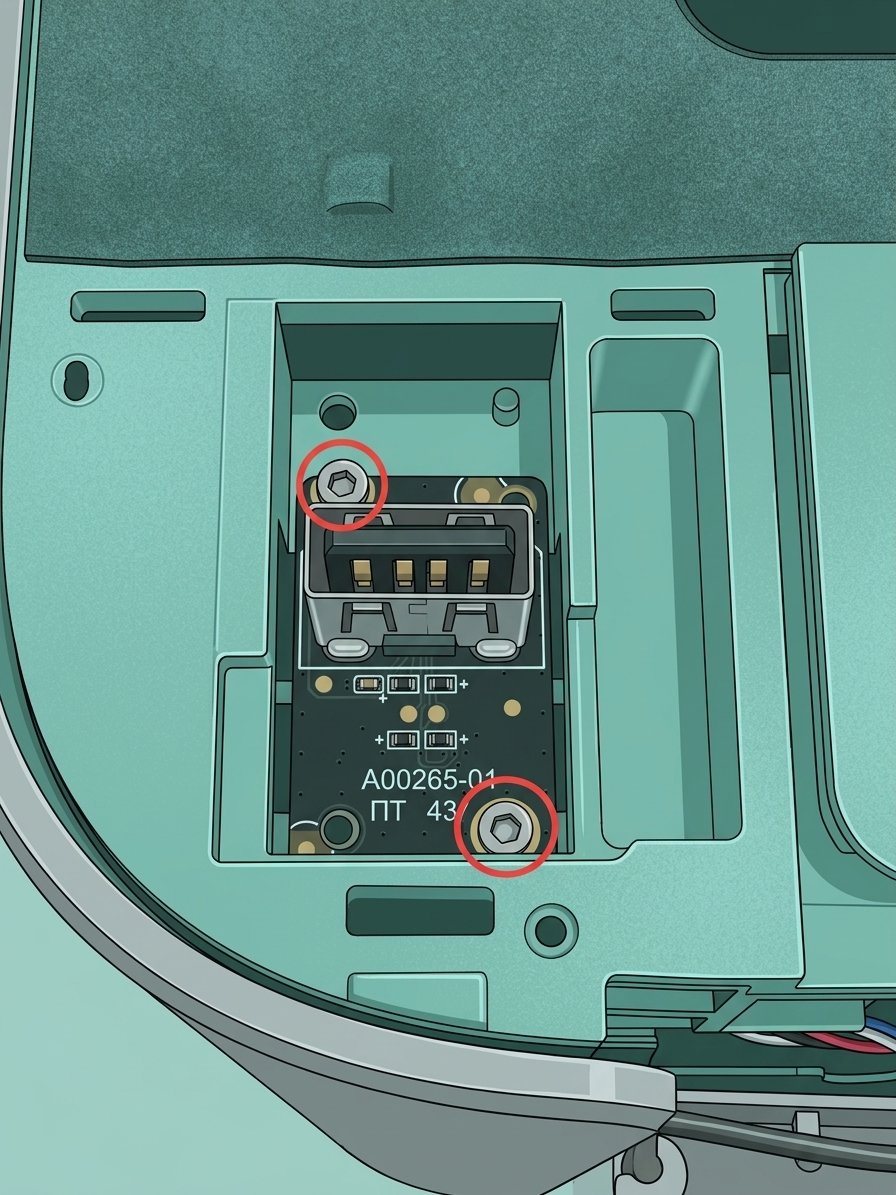

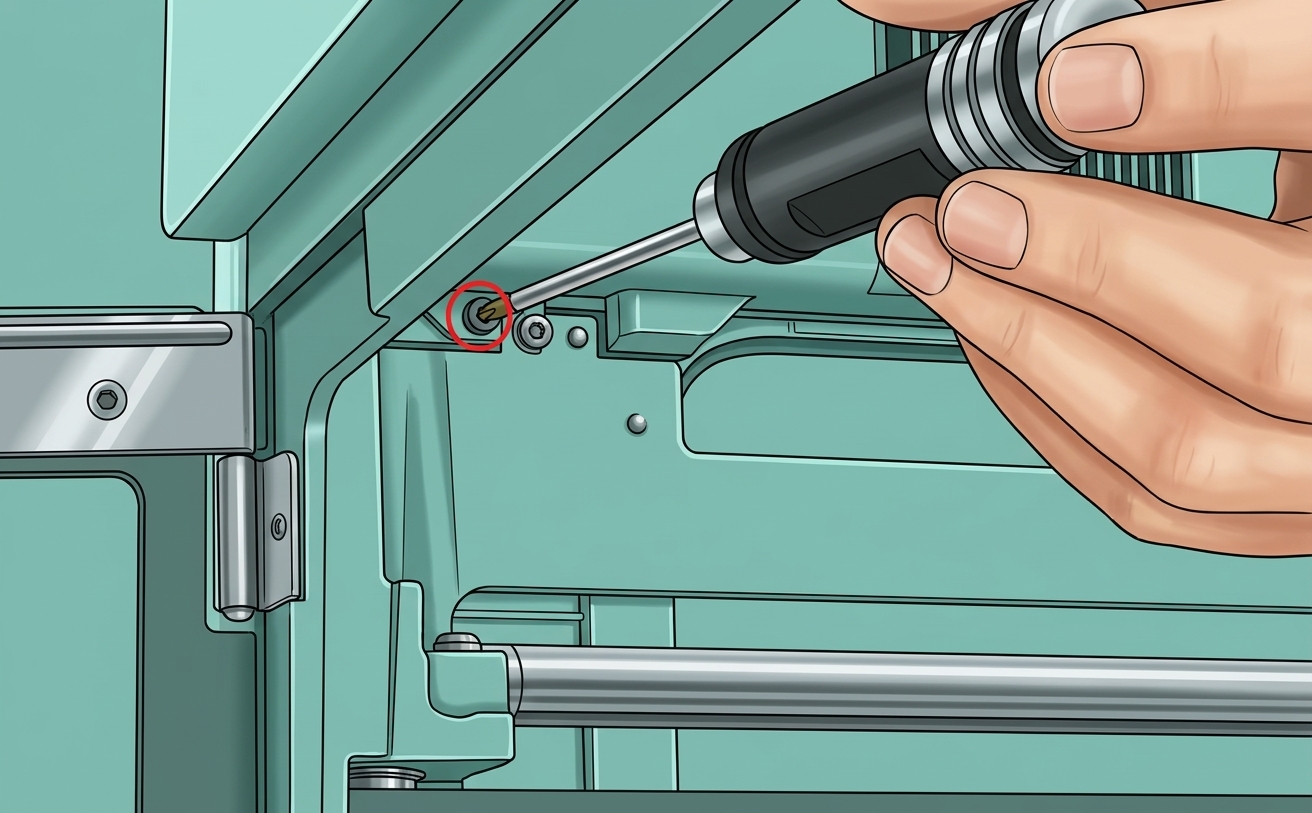

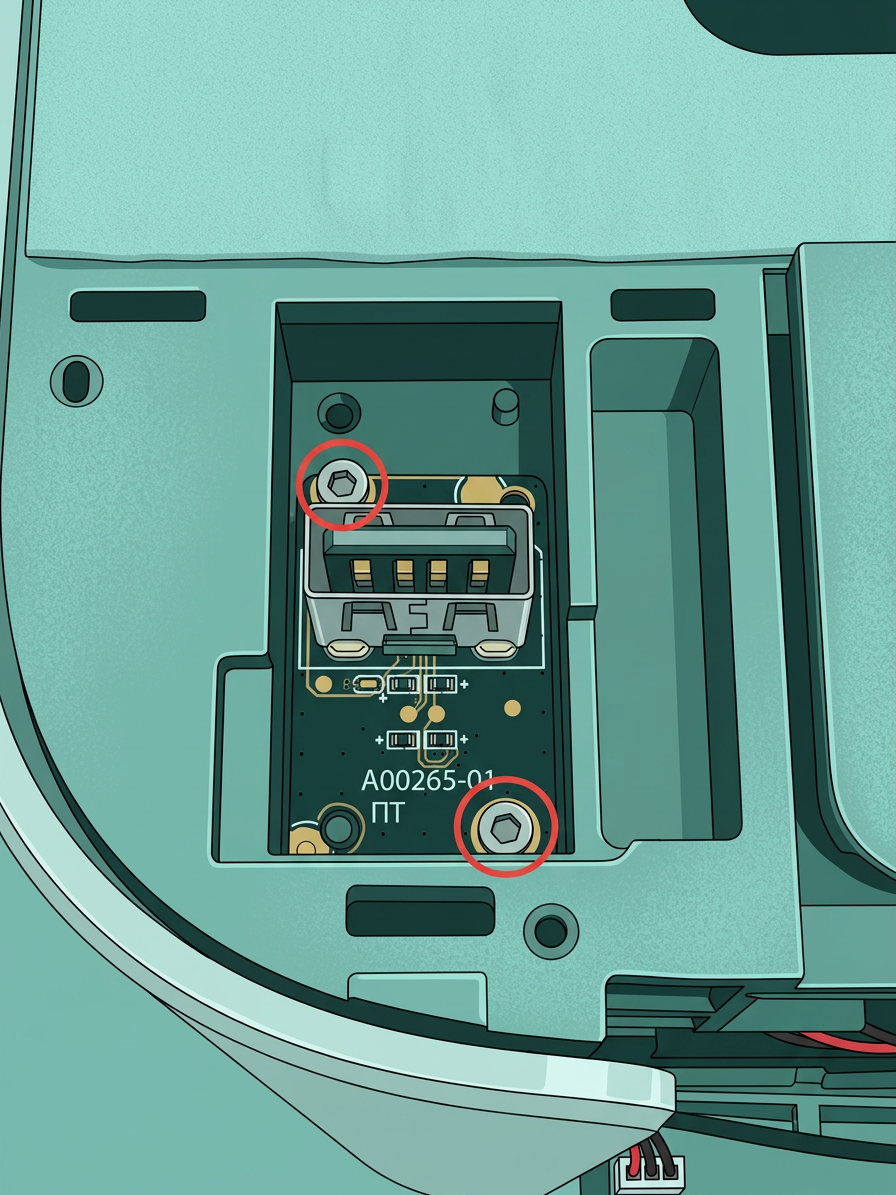

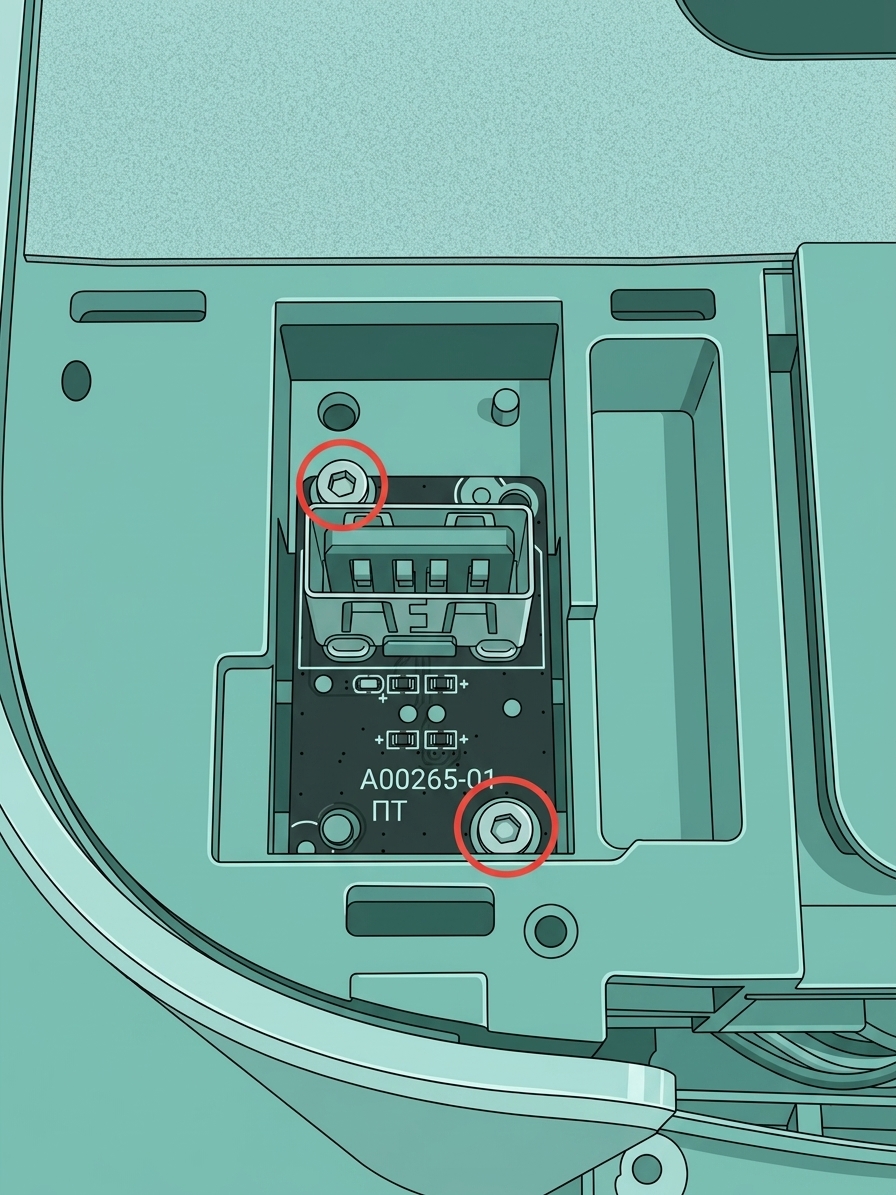

- Используйте шестигранный ключ H1.5, чтобы ослабить два крепёжных винта (BT2x5);

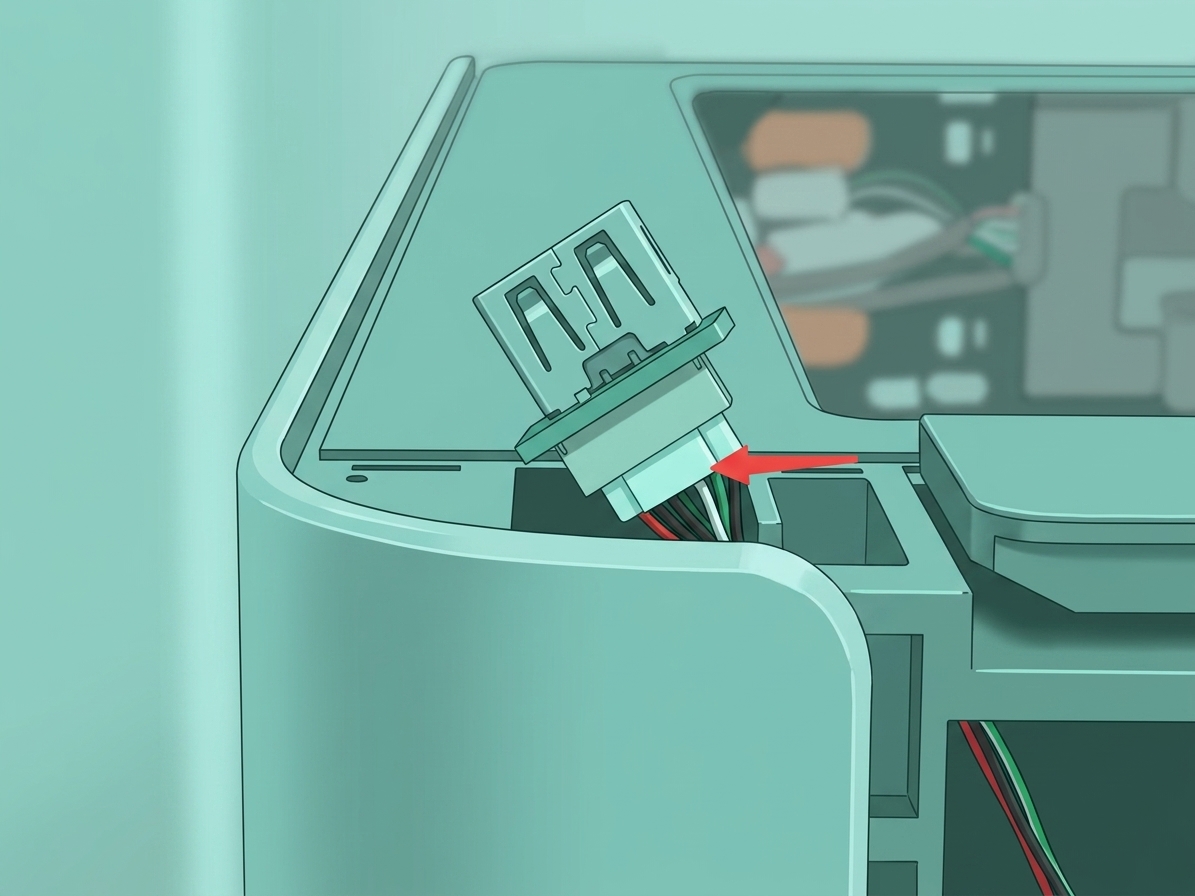

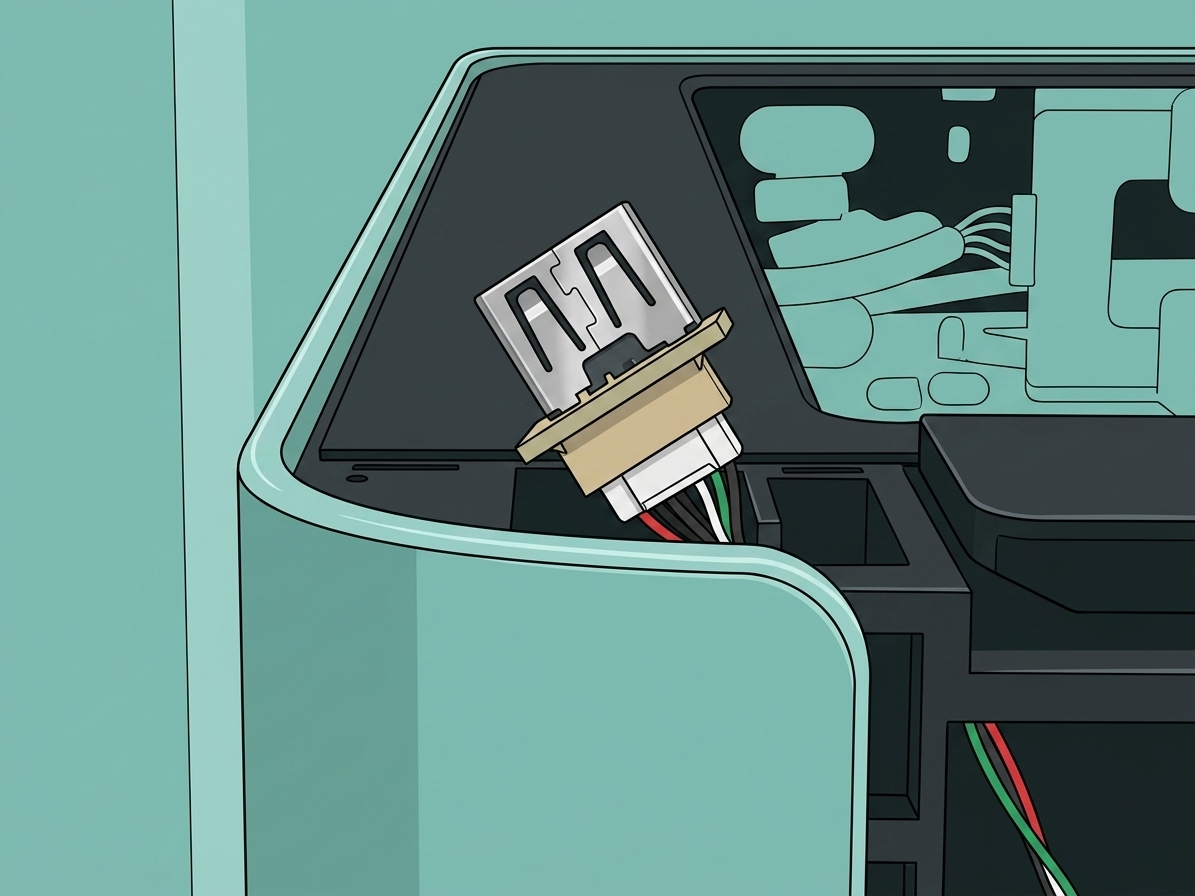

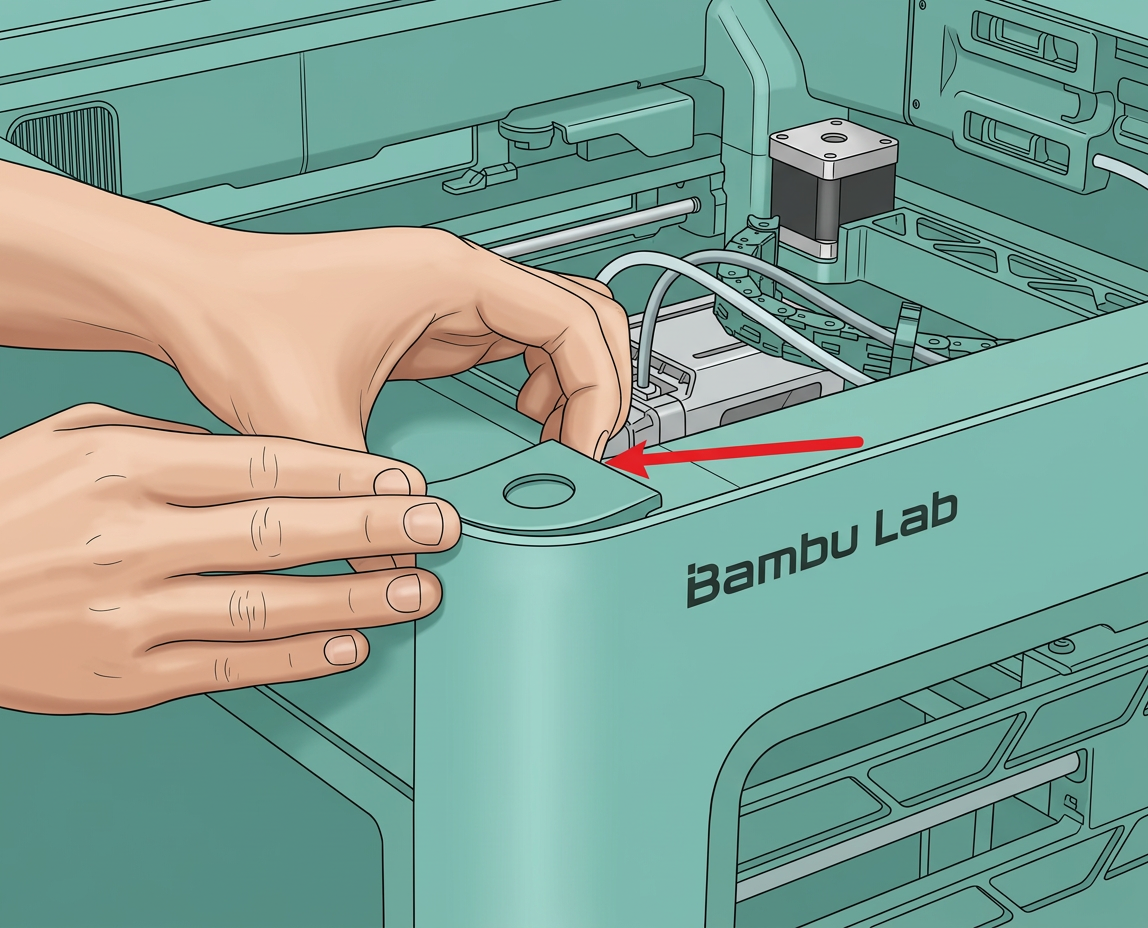

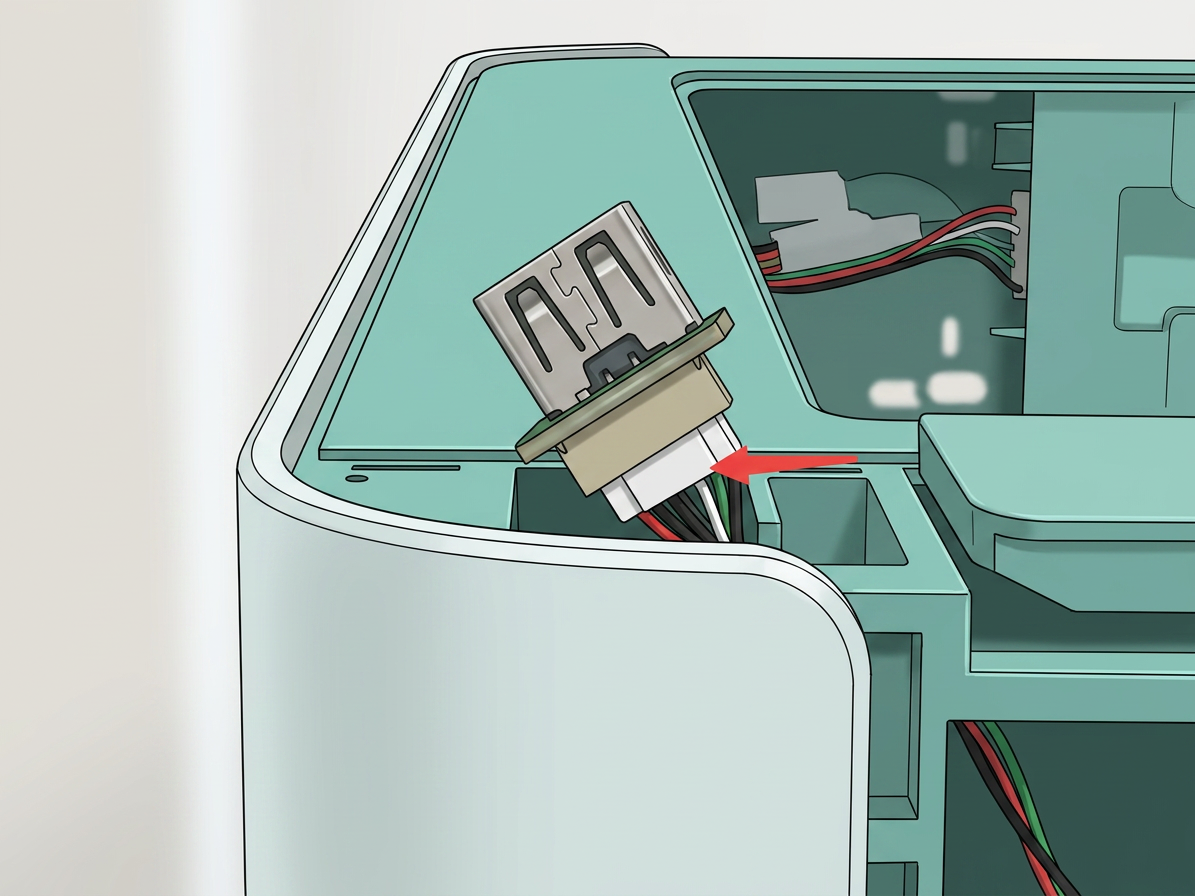

- Слегка вытяните плату USB-порта из верхней рамы, нажмите на защелку на разъеме (как показано стрелкой) и отсоедините разъем на задней стороне платы USB-порта.
Установка платы USB-порта
Шаг 1: Установка платы USB-порта
- Подключите новую плату USB-порта к кабелю;

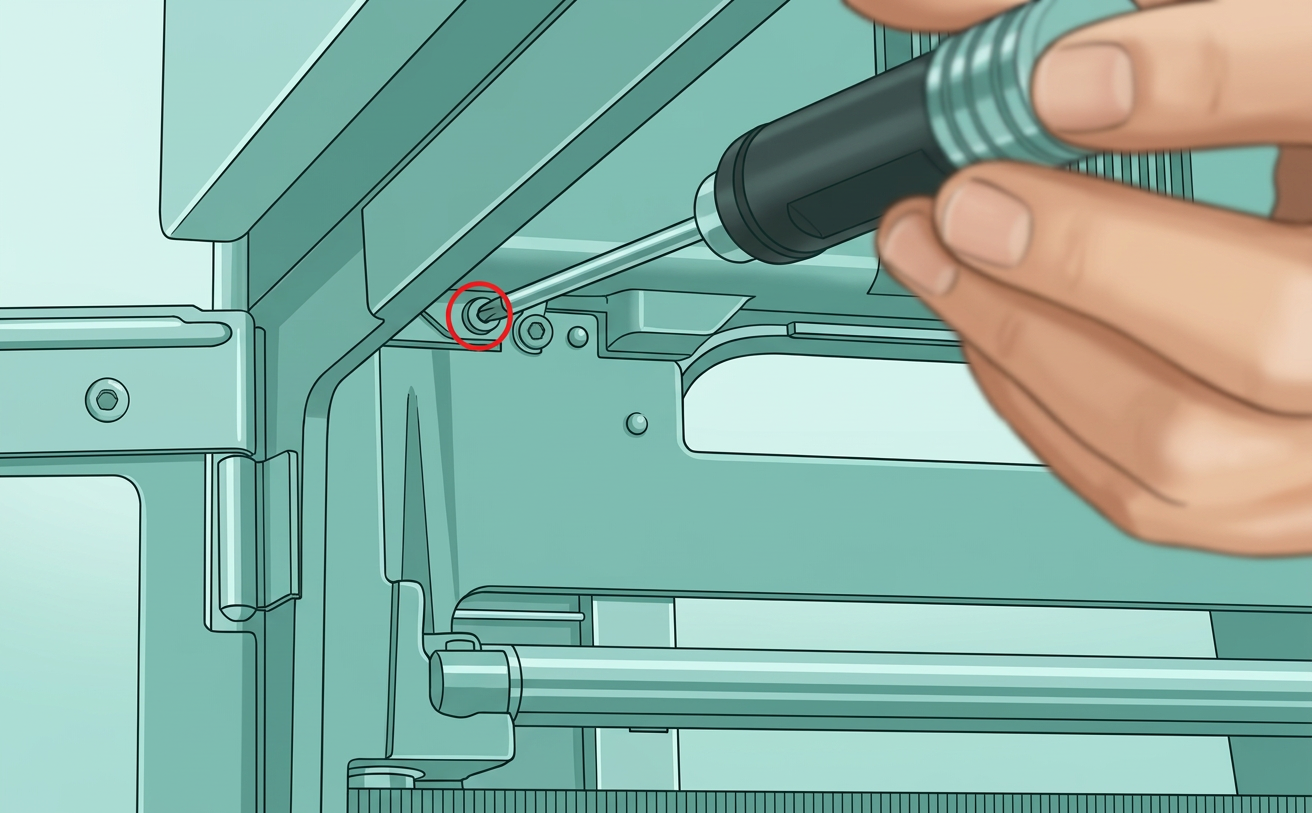

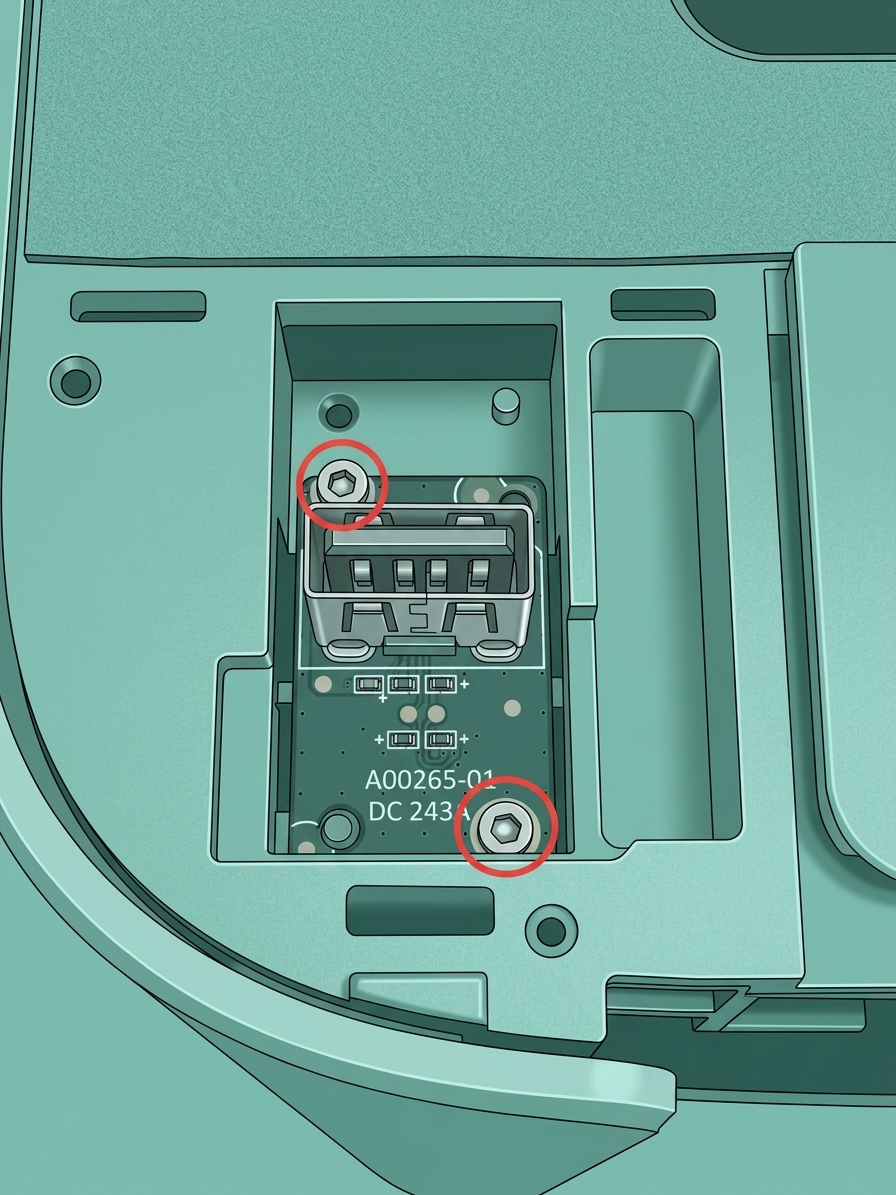

- Замените плату USB-порта и затяните 2 крепёжных винта (BT2x5) с помощью шестигранного ключа H1.5.
Шаг 2: Установка передней крышки

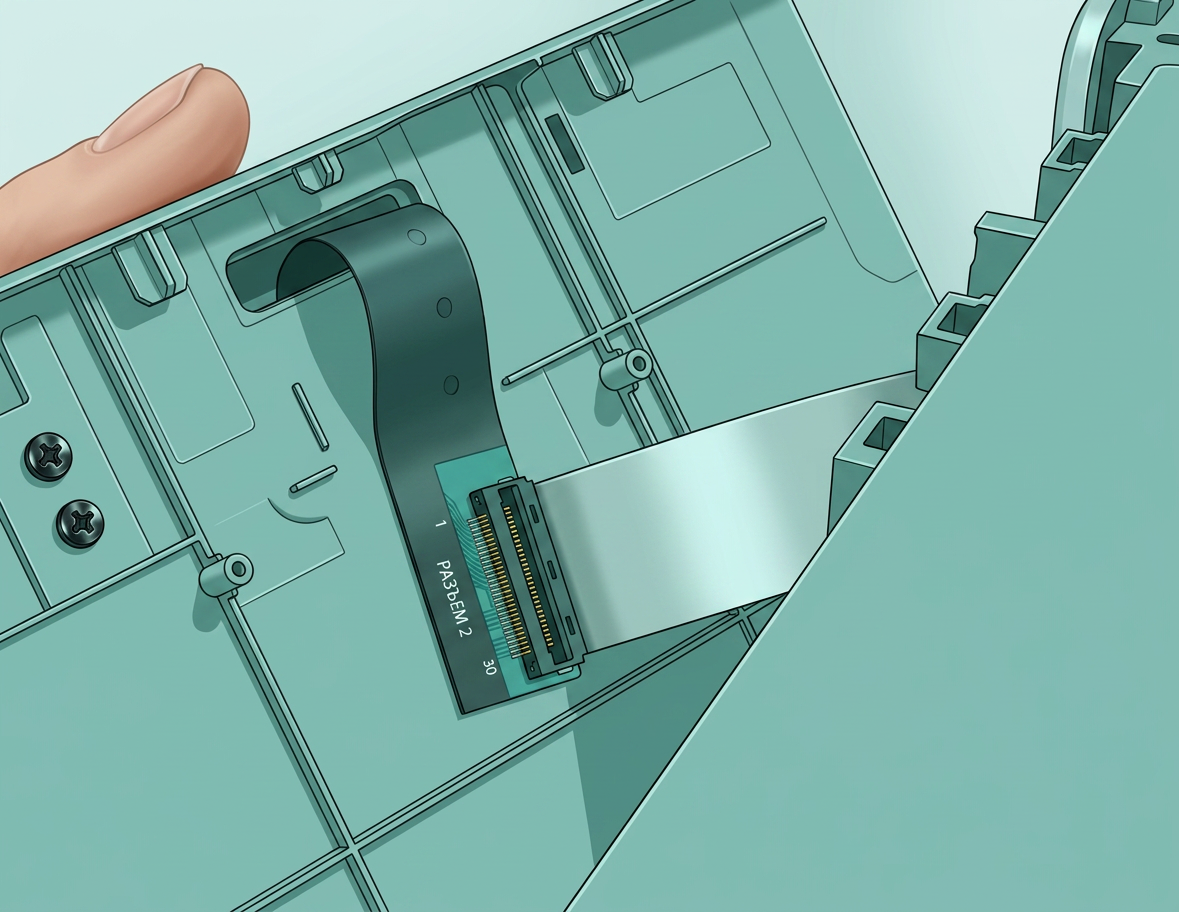

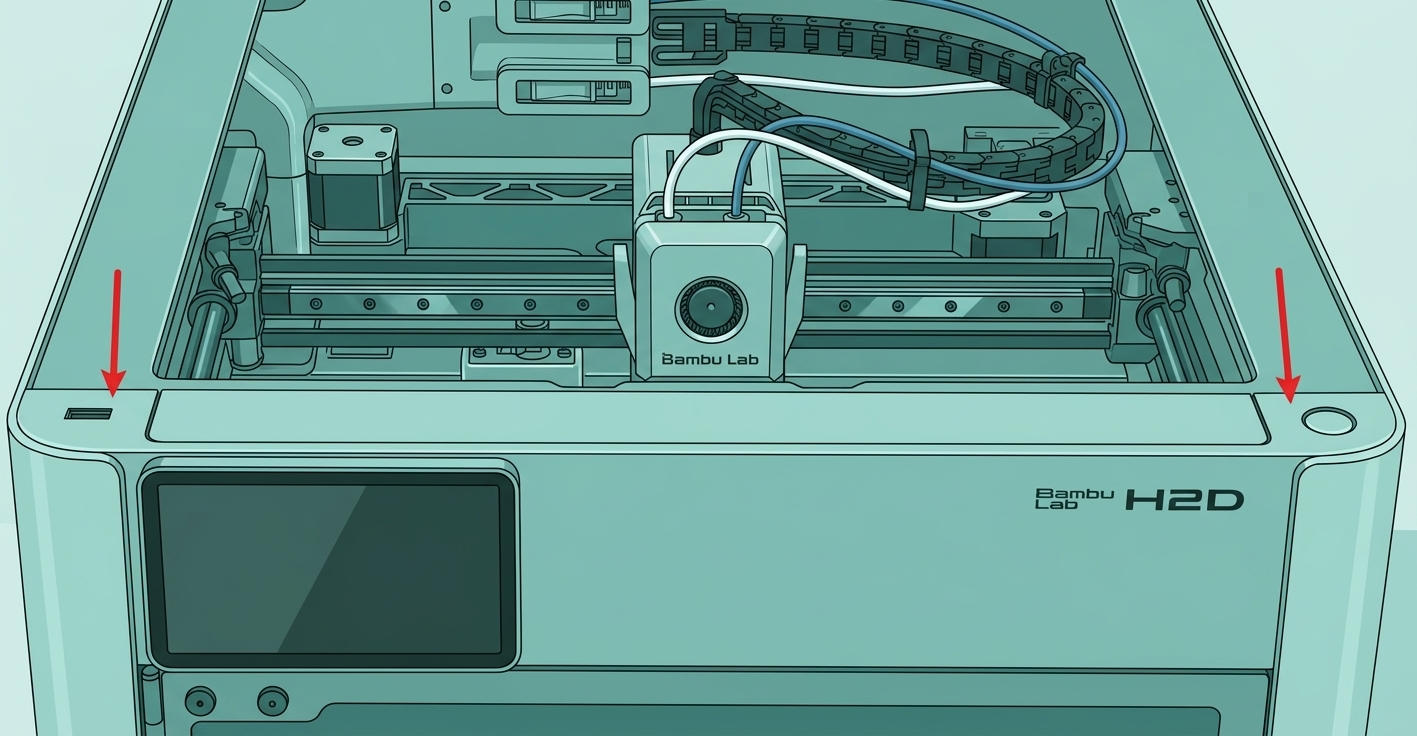

- Сначала подведите левую сторону передней крышки ближе к левой стороне принтера, вставьте FPC экрана в разъем, а затем закрепите черную защелку;

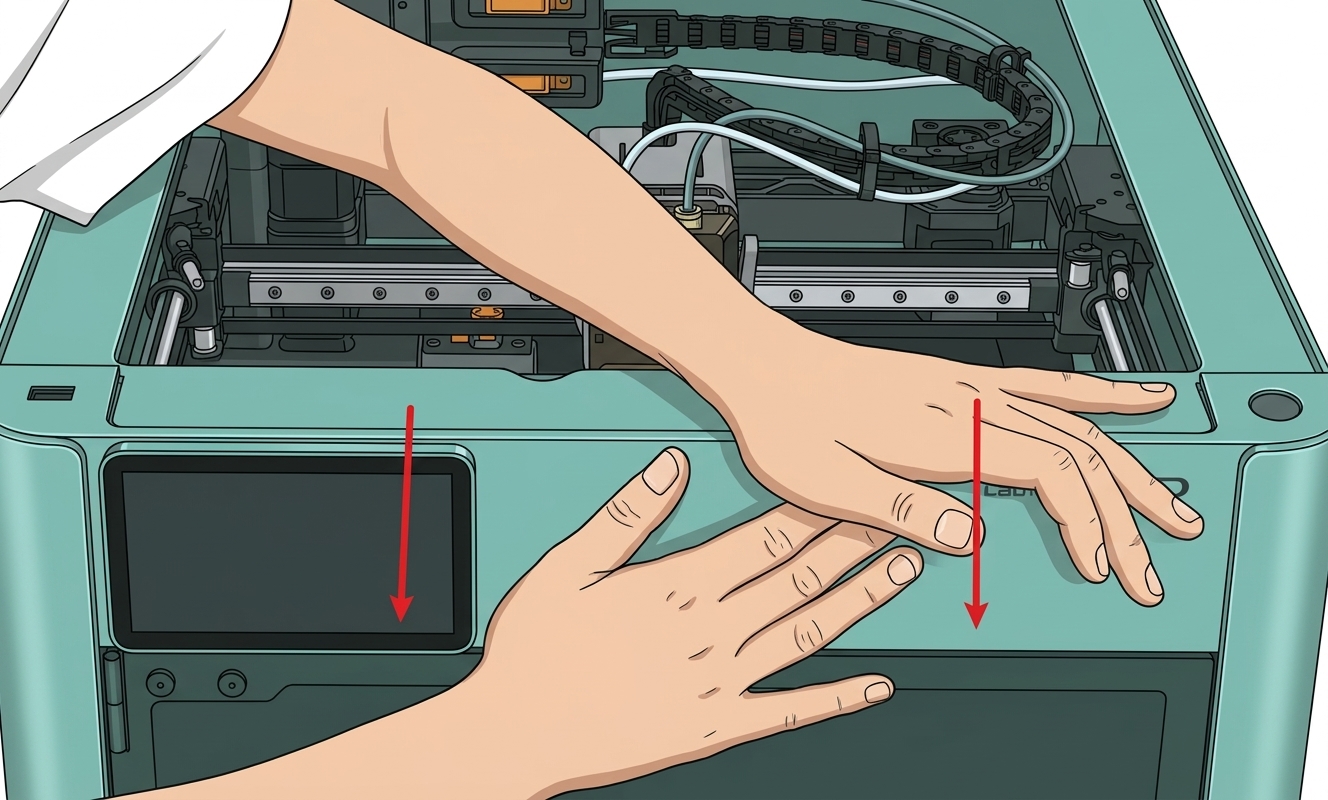

- Затем удерживайте правую сторону передней крышки и слегка согните её, вставьте правую сторону передней крышки в принтер, а затем нажмите на переднюю крышку вниз, чтобы убедиться, что все защелки установлены на место.
- Наконец, используйте шестигранный ключ H1.5, чтобы затянуть крепёжный винт (BT2x12).
Замена разъема платы USB-порта
Если кабель не имеет видимых повреждений, заменять его не нужно!
Снятие разъема платы USB-порта
Шаг 1: Снятие передней крышки
Вы можете обратиться к этой Wiki для снятия передней крышки. Для удобства последующей установки вам не нужно снимать экран с передней крышки.
Шаг 2: Снятие крышки платы AP

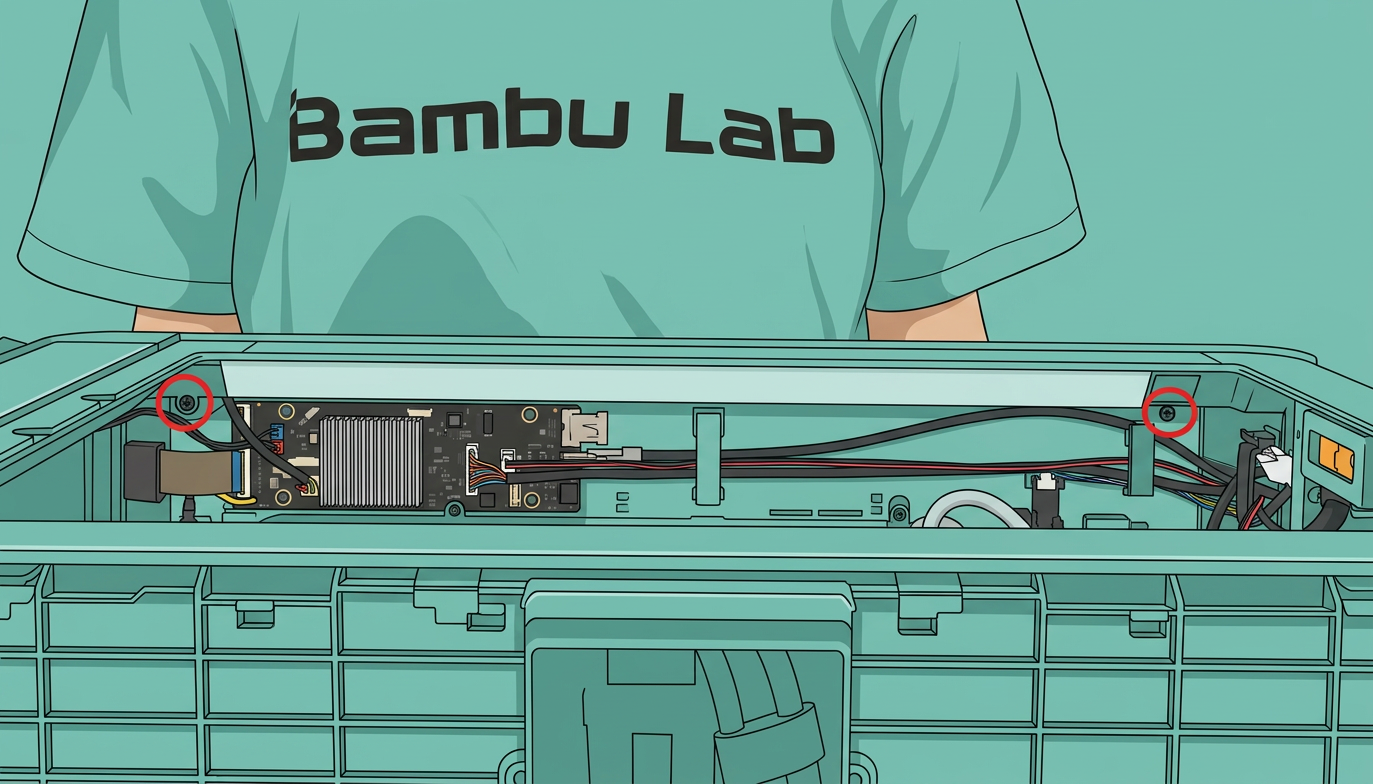

Используйте шестигранный ключ H2.0, чтобы снять 1 крепёжный винт (BT2.6x8), а затем снимите крышку платы AP со стороны, близкой к передней двери.
Шаг 3: Снятие левой боковой панели
Вы можете обратиться к этой Wiki для снятия левой боковой панели:Замена левой/правой боковой панели H2D
Шаг 4: Снятие разъема платы USB-порта
- Используйте шестигранный ключ H1.5, чтобы ослабить два крепёжных винта (BT2x5), затем слегка вытяните плату USB-порта, нажмите на защелку на разъеме (как показано стрелкой) и отсоедините плату USB-порта от кабеля;

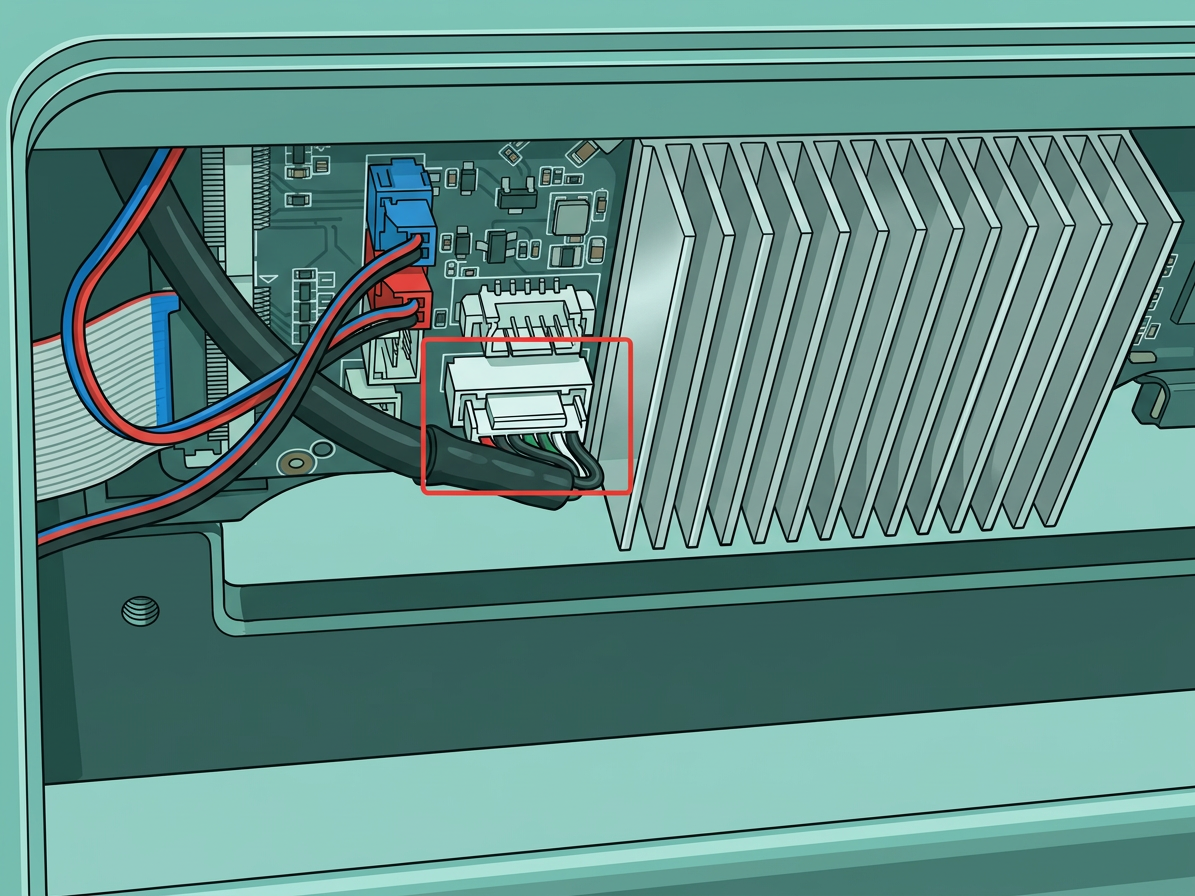

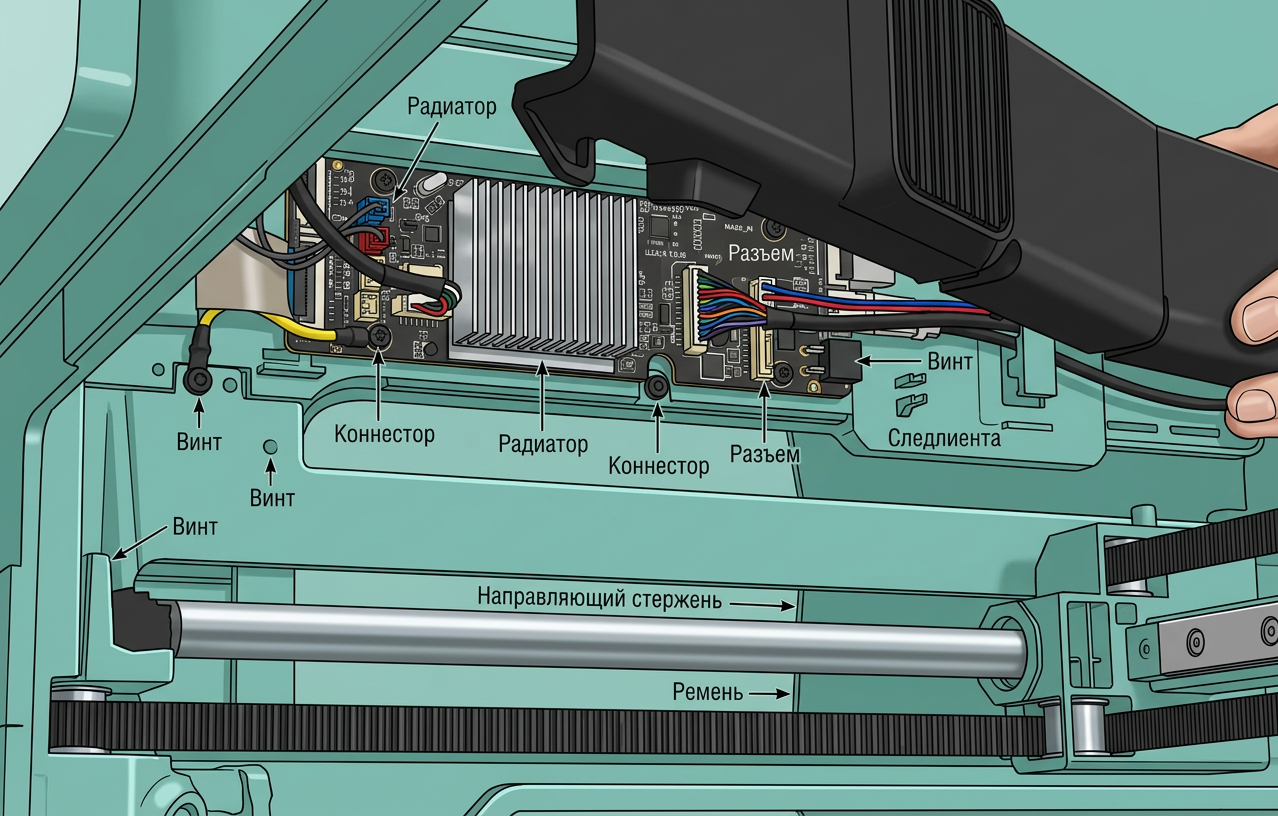

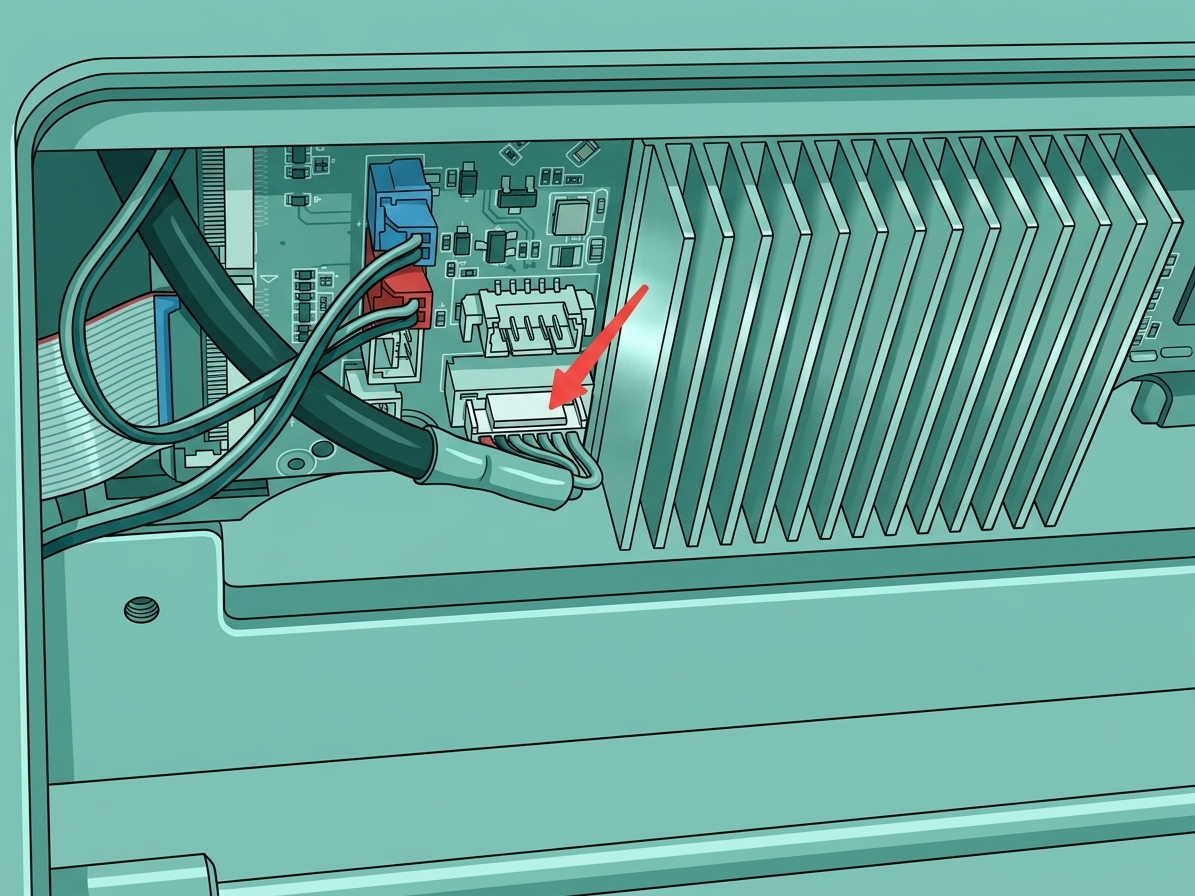

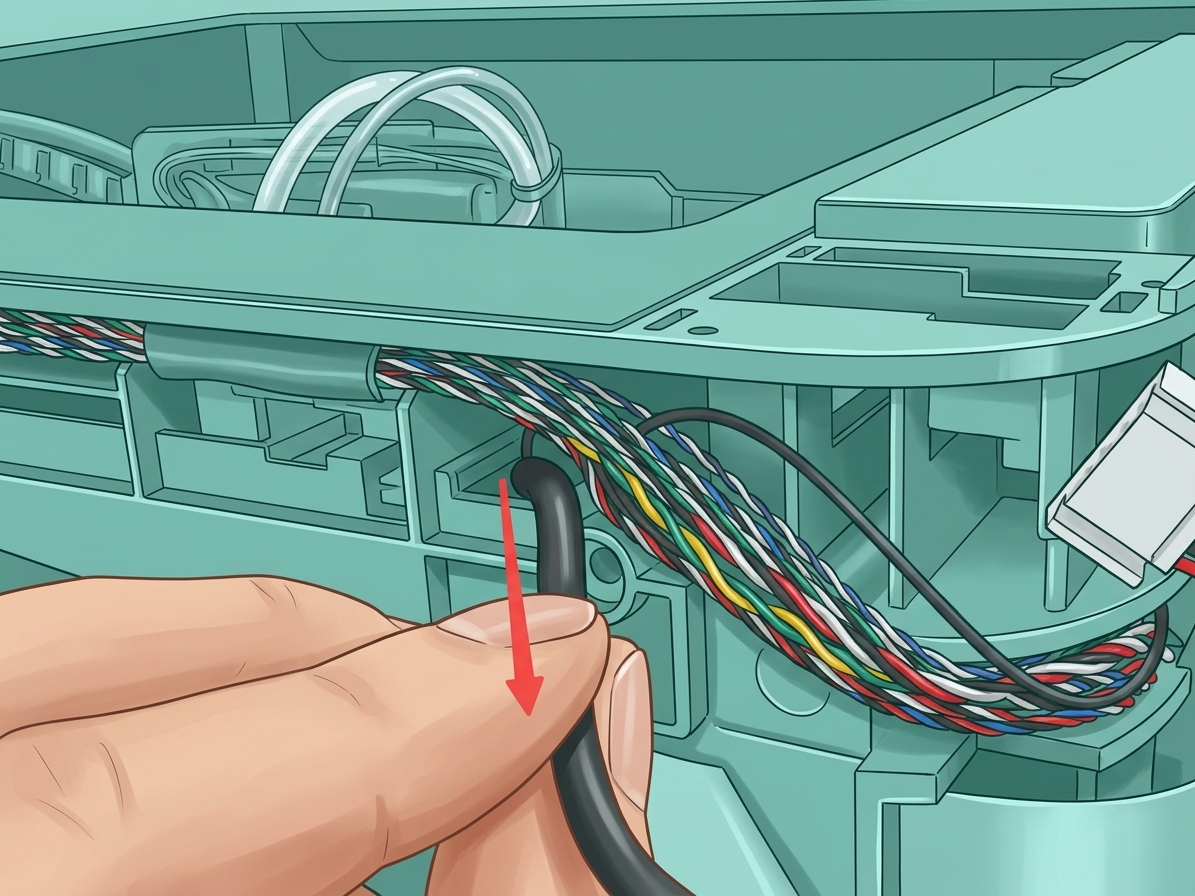

- Затем нажмите на защелку разъема кабеля платы USB-порта на одной стороне платы AP (как показано стрелкой), отсоедините кабель от платы AP, а затем вытяните разъем из верхней рамы.
Установка разъема платы USB-порта
Шаг 1: Установка разъема платы USB-порта

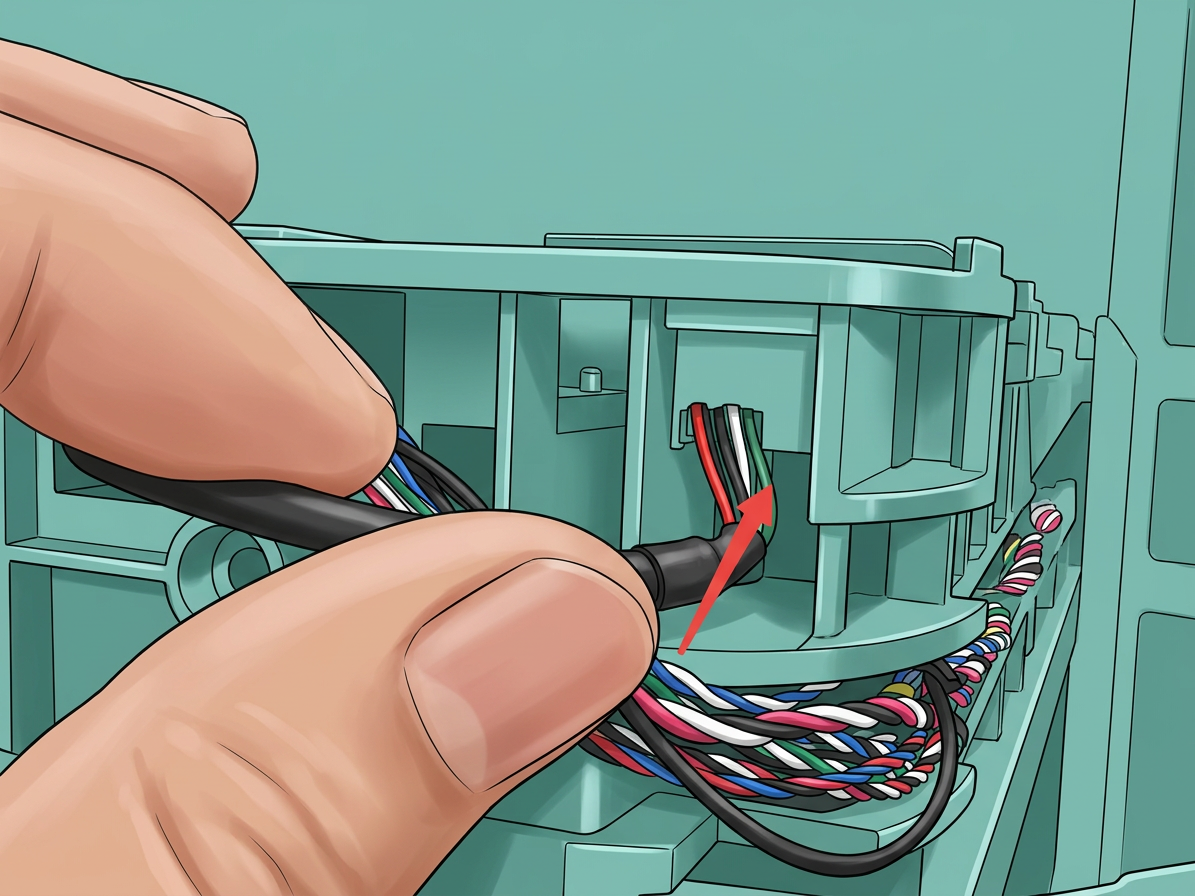

- Пропустите один конец разъема платы USB-порта через маленькое отверстие в верхней раме и подключите его к плате AP;

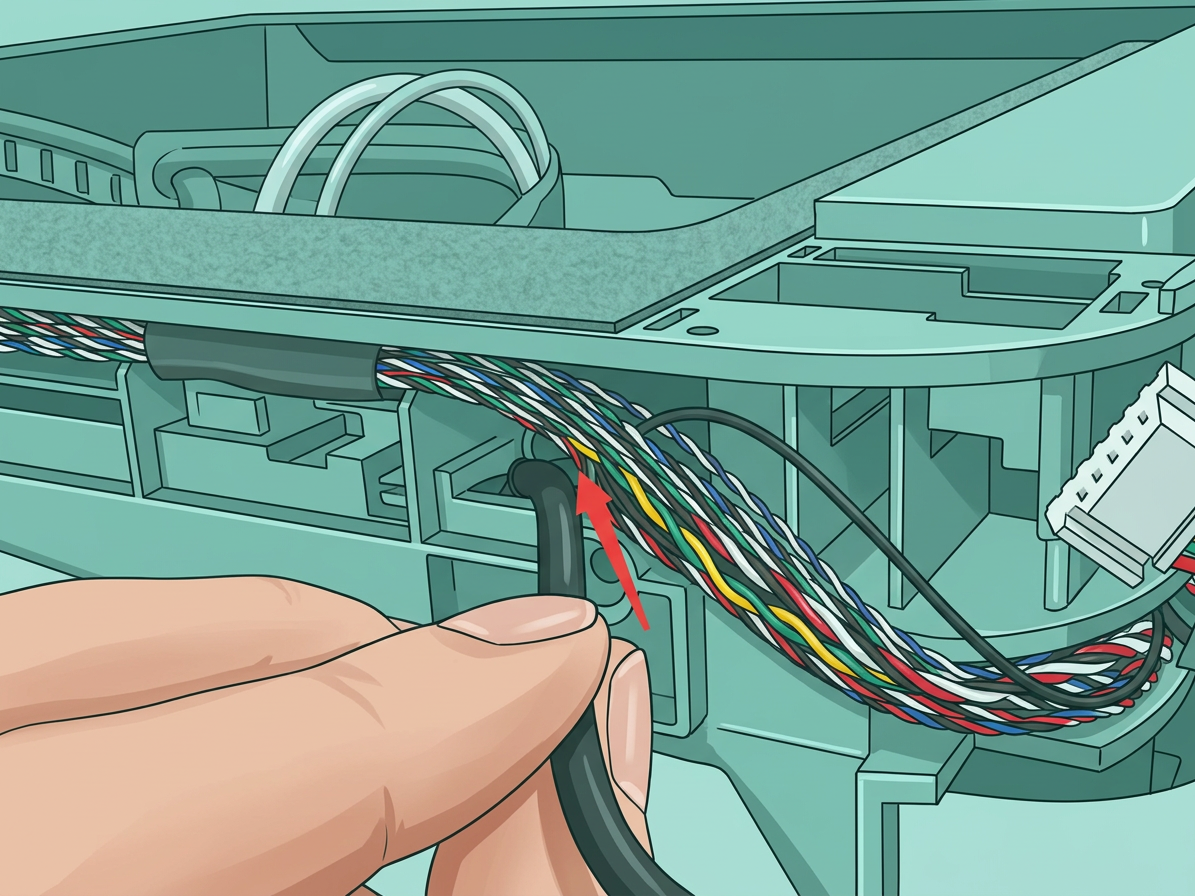

- Пропустите остальные кабели через маленькие отверстия на самой внешней стороне верхней рамы, а затем подключите кабели к плате USB-порта. Совместите плату USB-порта с отверстиями для винтов и затяните два крепёжных винта с помощью шестигранного ключа H1.5.
Шаг 2: Установка левой боковой панели
Вы можете обратиться к этой Wiki для установки левой боковой панели:Замена левой/правой боковой панели H2D
Шаг 3: Установка крышки платы AP
Сначала защелкните крышку платы AP обратно со стороны, близкой к задней части принтера, нажмите обе стрелки на место, заподлицо с правой стороны буфера филамента и снизу с крышкой кабеля, а затем затяните крепёжный винт (BT2.6x8) с помощью шестигранного ключа H2.0.
Шаг 4: Установка передней крышки
Вы можете обратиться к этой Wiki для установки передней крышки.
Проверка функциональности
Включите питание принтера, вставьте USB-флеш-накопитель в USB-порт и проверьте, может ли принтер нормально обнаруживать USB-флеш-накопитель.
