Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.
Светодиод и крышка верхней камеры

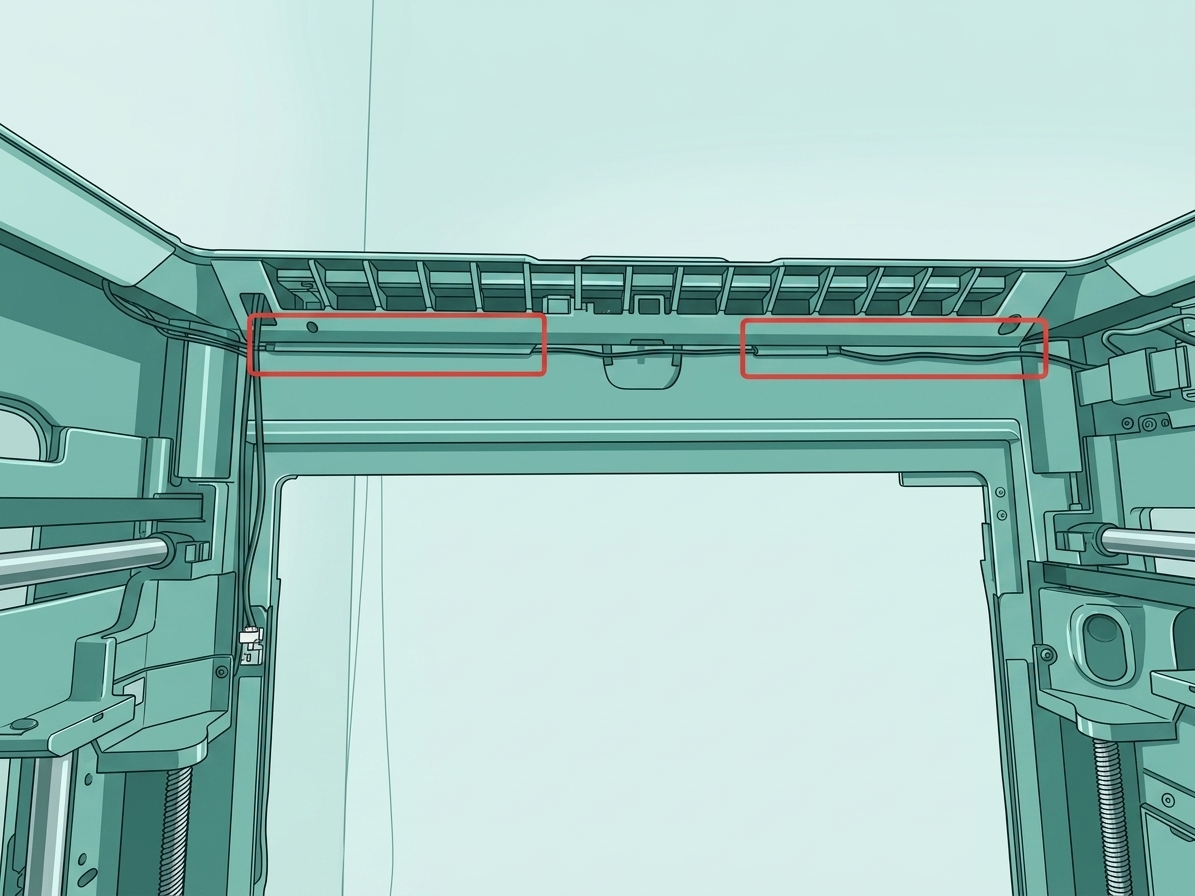

Светодиод верхней камеры используется для обеспечения дополнительного освещения камеры. Светодиоды верхней камеры установлены по левым и правым сторонам верхней рамы принтера, а также на левых и правых передних стойках.
Крышки светодиодов верхней камеры установлены по левым и правым сторонам верхней рамы.
Запасные части для светодиода/крышки верхней камеры делятся на следующие 3 типа:
-
Светодиод верхней камеры - левый
-
Светодиод верхней камеры - правый
-
Крышка светодиода верхней камеры - универсальная (левая и правая)
Когда использовать
-
Светодиод верхней камеры перегорел;
-
Кабель светодиода верхней камеры поврежден или замкнут накоротко;
-
Крышка светодиода верхней камеры повреждена.
Необходимые инструменты и материалы
-
Новый светодиод или крышка верхней камеры
-
Плоский инструмент для поддевания или карта
Предупреждение о безопасности
ВАЖНО!
Крайне важно обесточить принтер перед выполнением любых работ по обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть накоротко, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем создать технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Замена правого светодиода и крышки верхней камеры
Снятие правого светодиода верхней камеры
Шаг 1: Снятие крышки светодиода верхней камеры

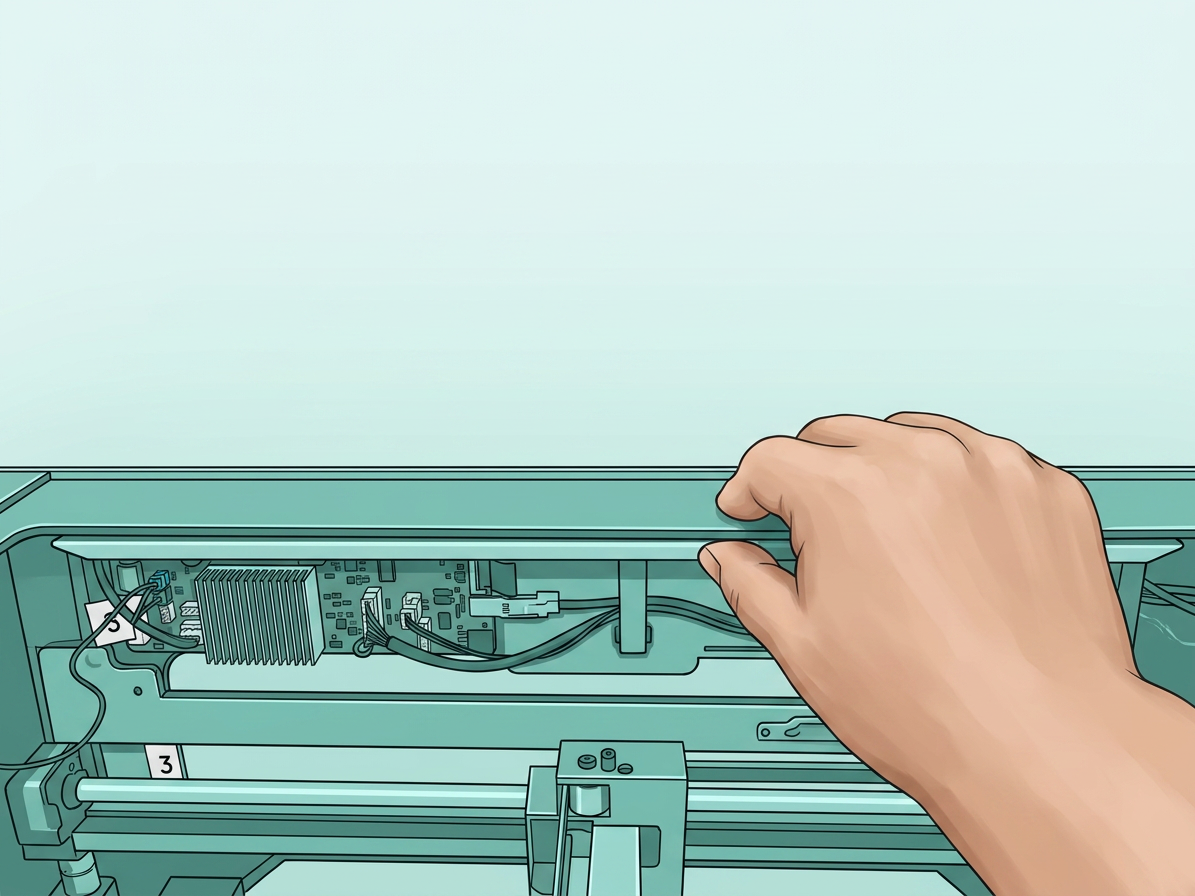

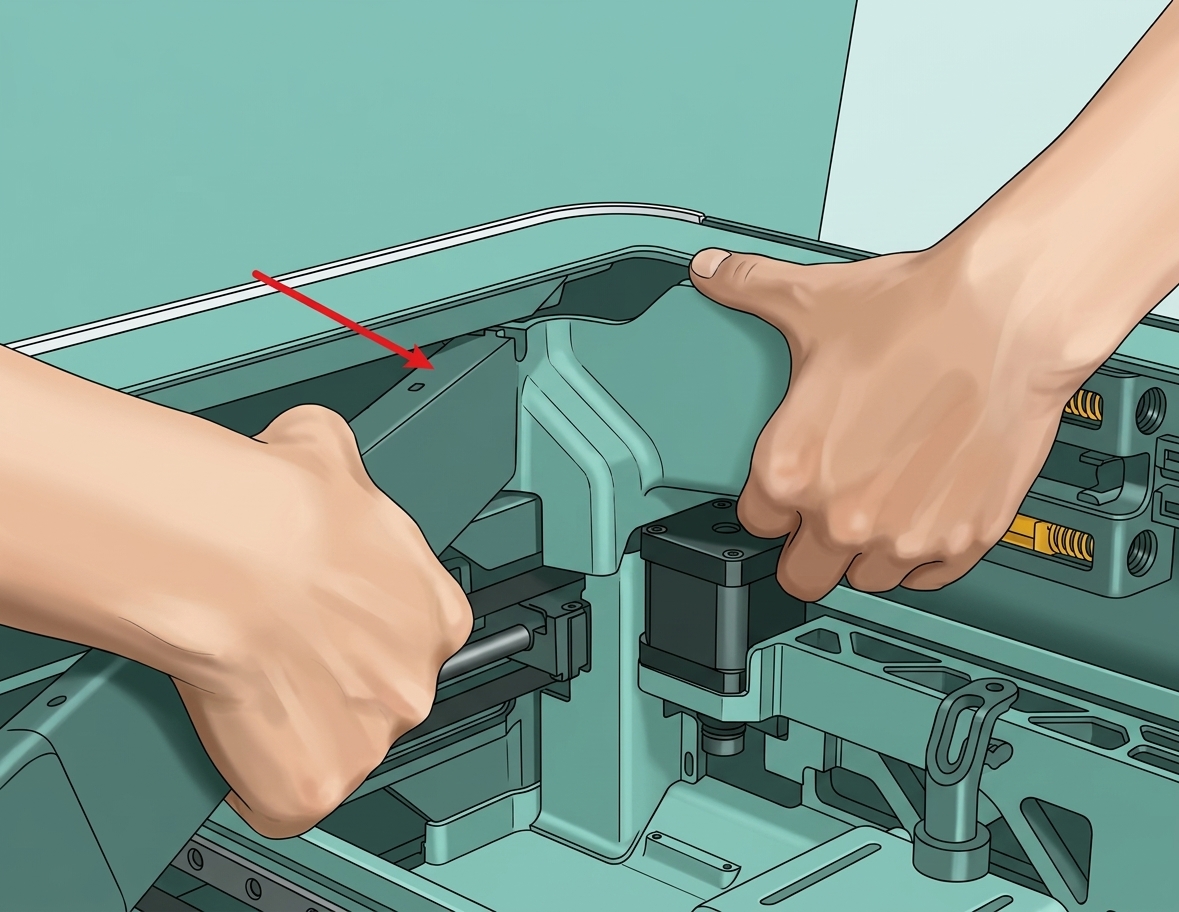

Крышка светодиода верхней камеры закреплена на верхней раме принтера с помощью защелок. Используйте плоский инструмент для поддевания или карту, чтобы вставить его между верхней рамой и крышкой светодиода, затем подденьте и снимите её.
Если вы заменяете только крышку светодиода верхней камеры, вам не нужно следовать следующим шагам.
Шаг 2: Снятие крышки платы AP

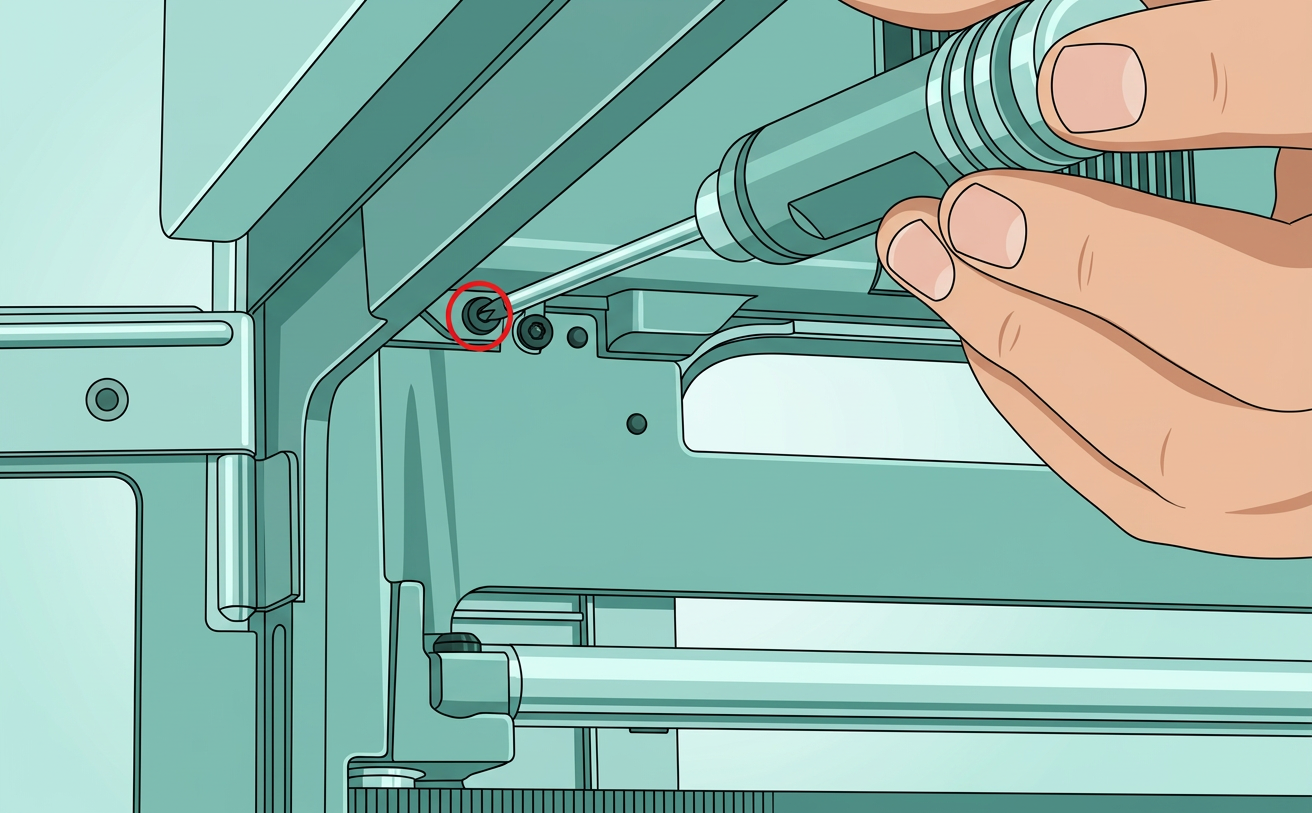

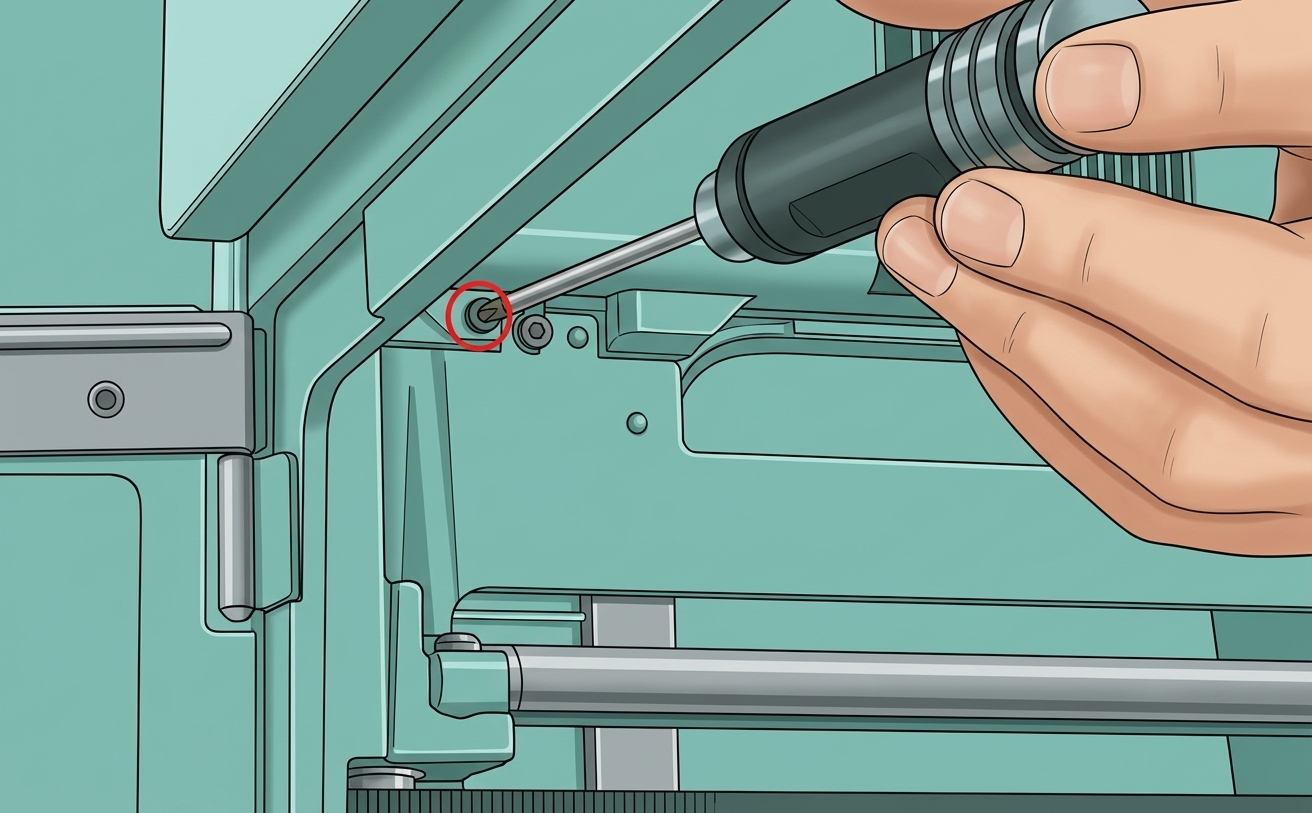

Используйте шестигранный ключ H2.0, чтобы открутить один фиксирующий винт (BT2.6x8), затем снимите крышку платы AP со стороны, близкой к передней двери.
Если ваш принтер — версия H2D с лазером, выполните этот дополнительный шаг:
Шаг 3: Снятие камеры Birdseye
Кабель правого светодиода зажат под камерой Birdseye, поэтому вам нужно сначала снять камеру Birdseye.
См. эту Вики для снятия камеры Birdseye:
Шаг 3: Снятие светодиода верхней камеры

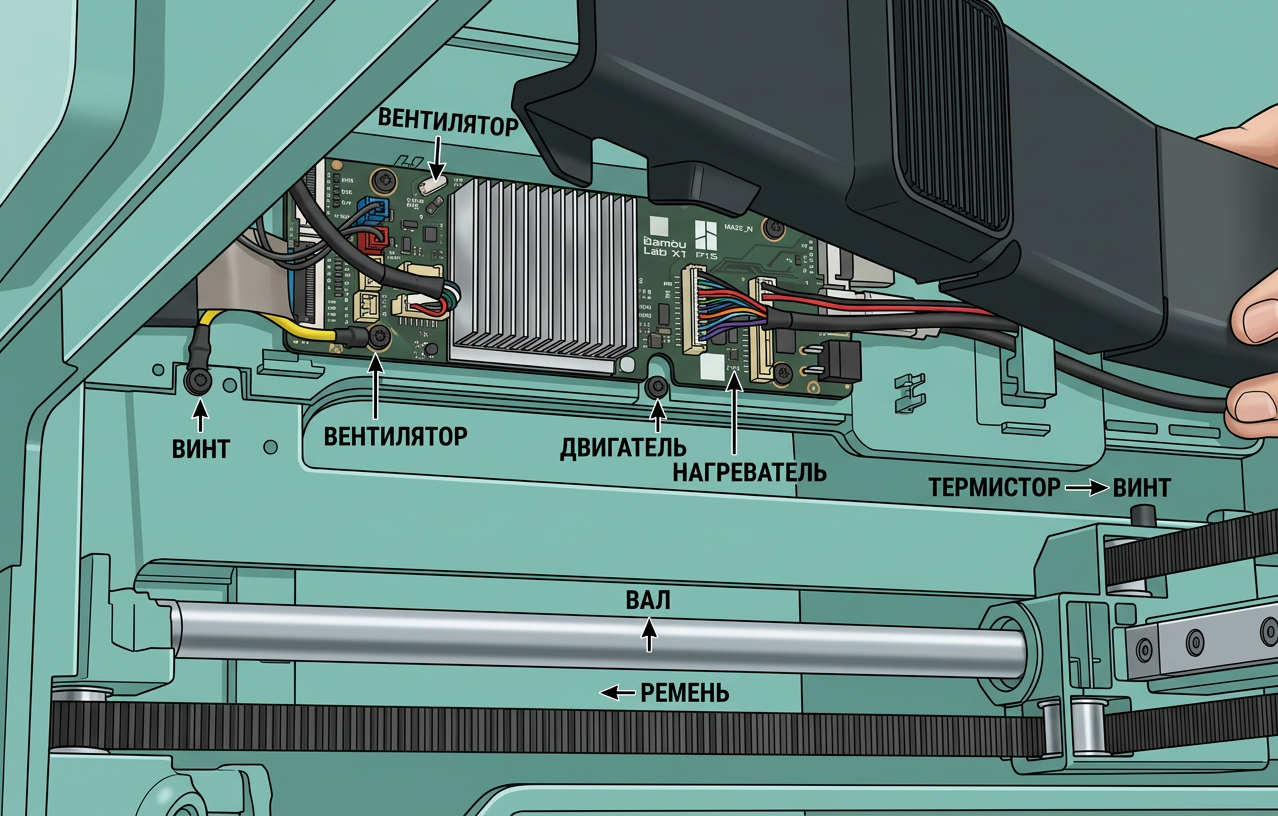

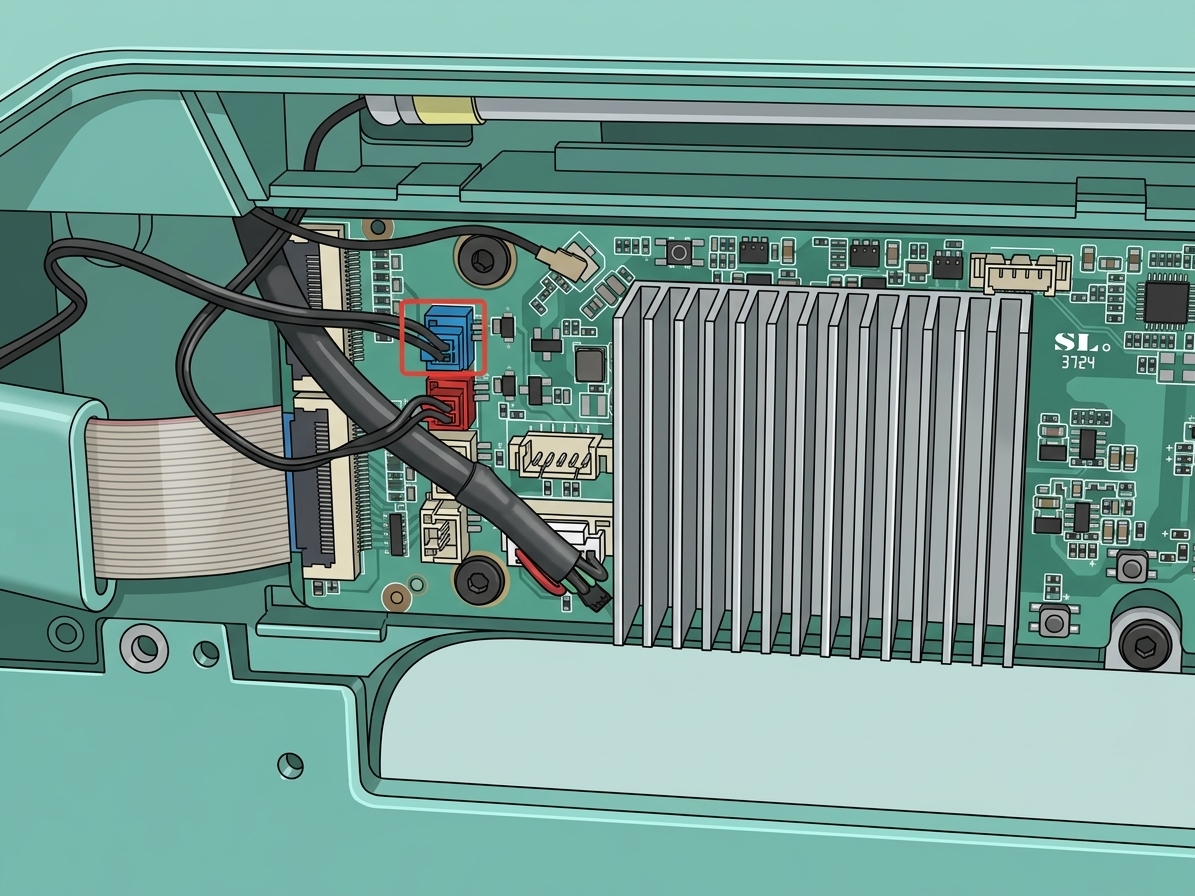

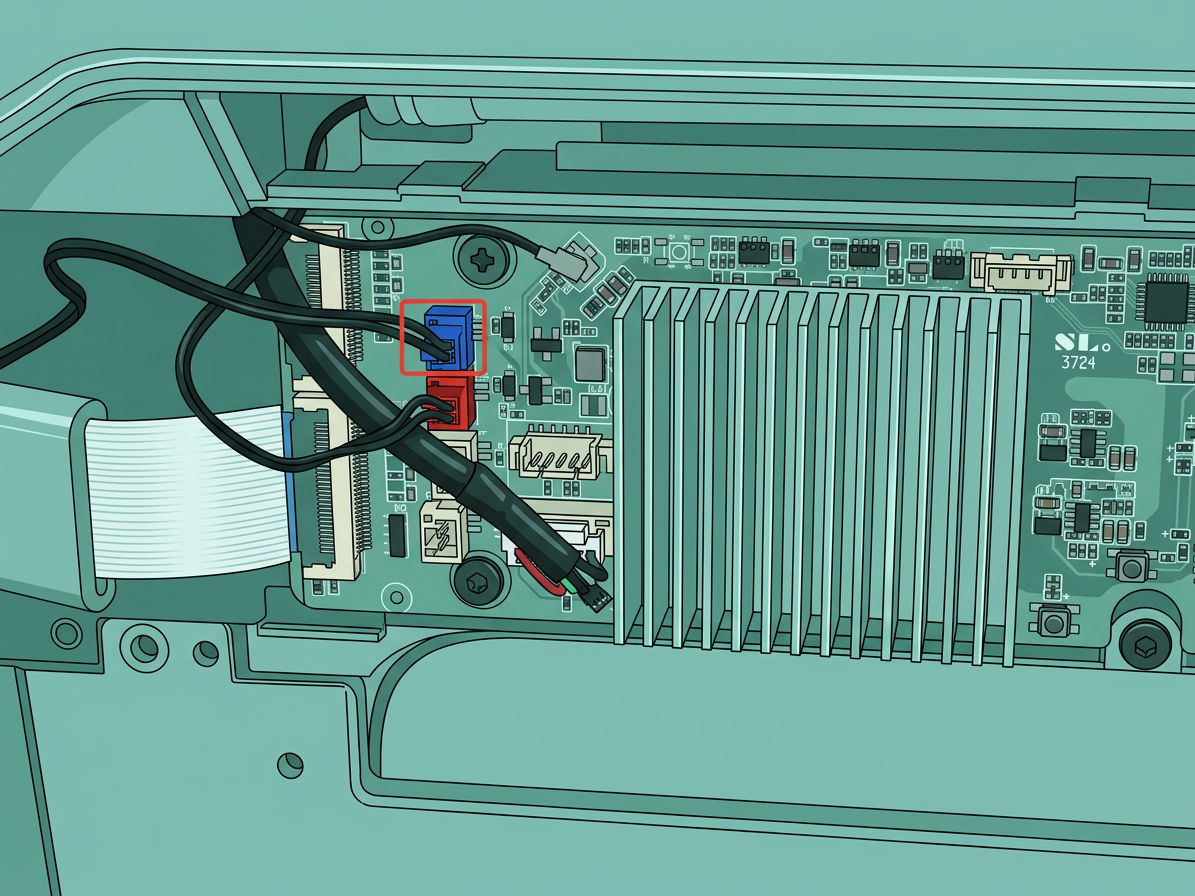

- Нажмите на защелку (с левой стороны), чтобы отключить кабель светодиода верхней камеры от платы AP, вытяните кабель из кабельного канала и пропустите кабель через маленькое отверстие в верхней раме.
- Отклейте светодиод верхней камеры, чтобы снять его.
Установка правого светодиода верхней камеры
Шаг 1: Установка светодиода верхней камеры

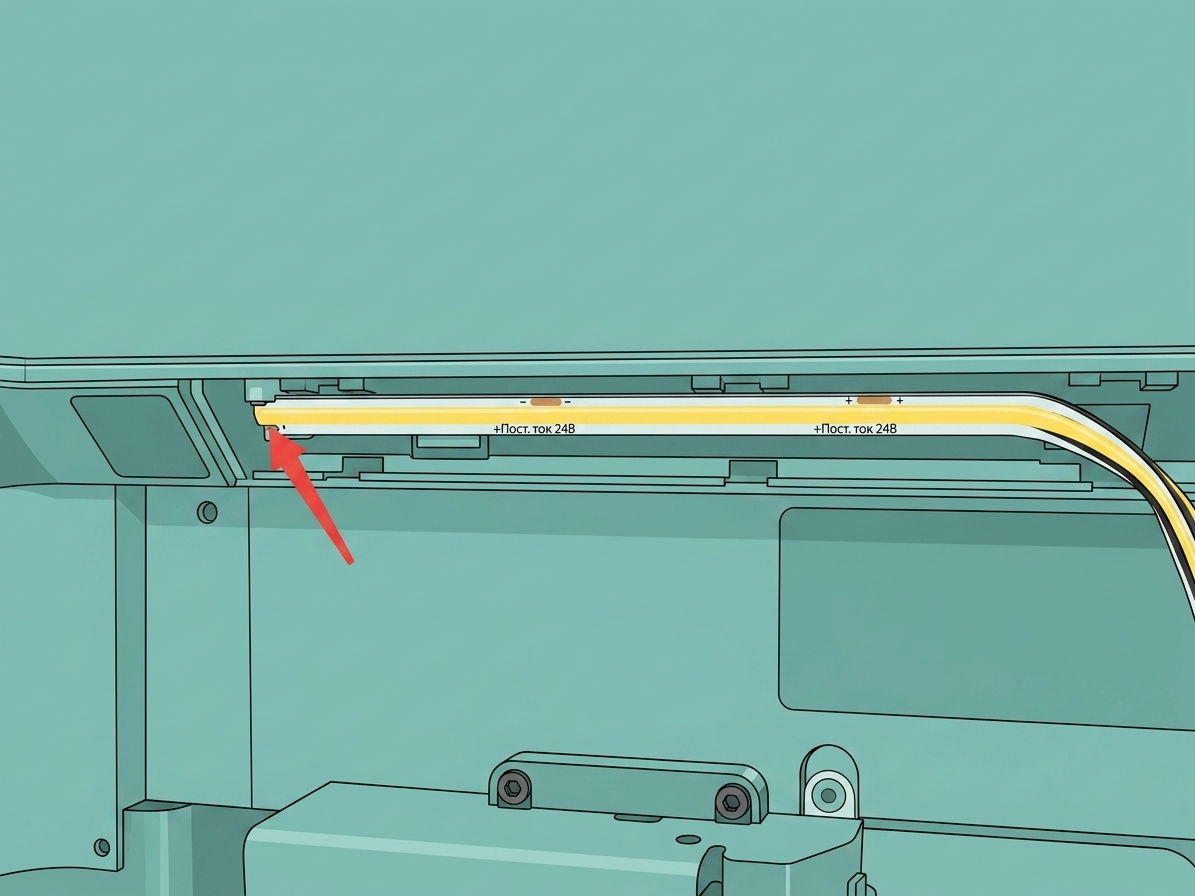

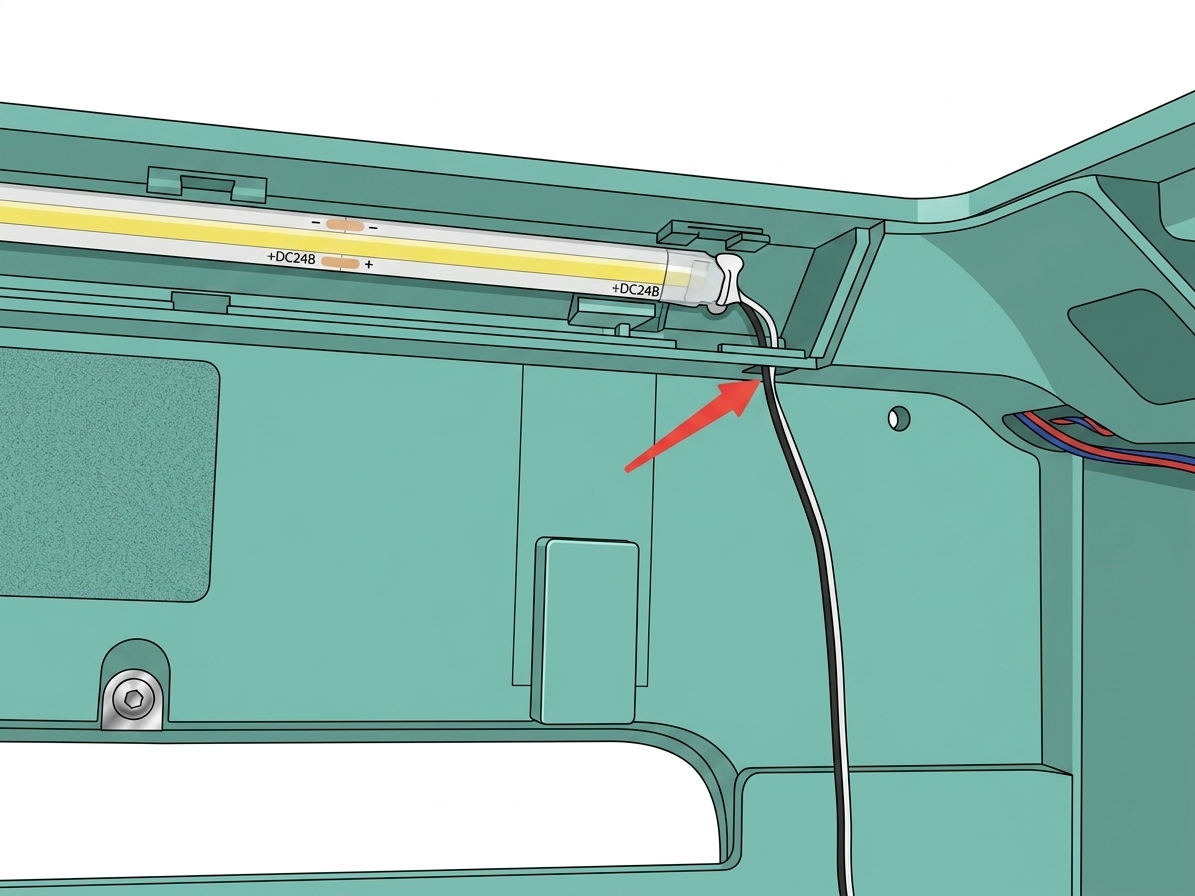

- Отклейте подложку нового светодиода верхней камеры, выровняйте конец светодиода (конец без разъема) по левой стороне и приклейте его обратно.
Не нужно наносить белый клей на оба конца светодиода верхней камеры, просто убедитесь, что он плотно приклеен.

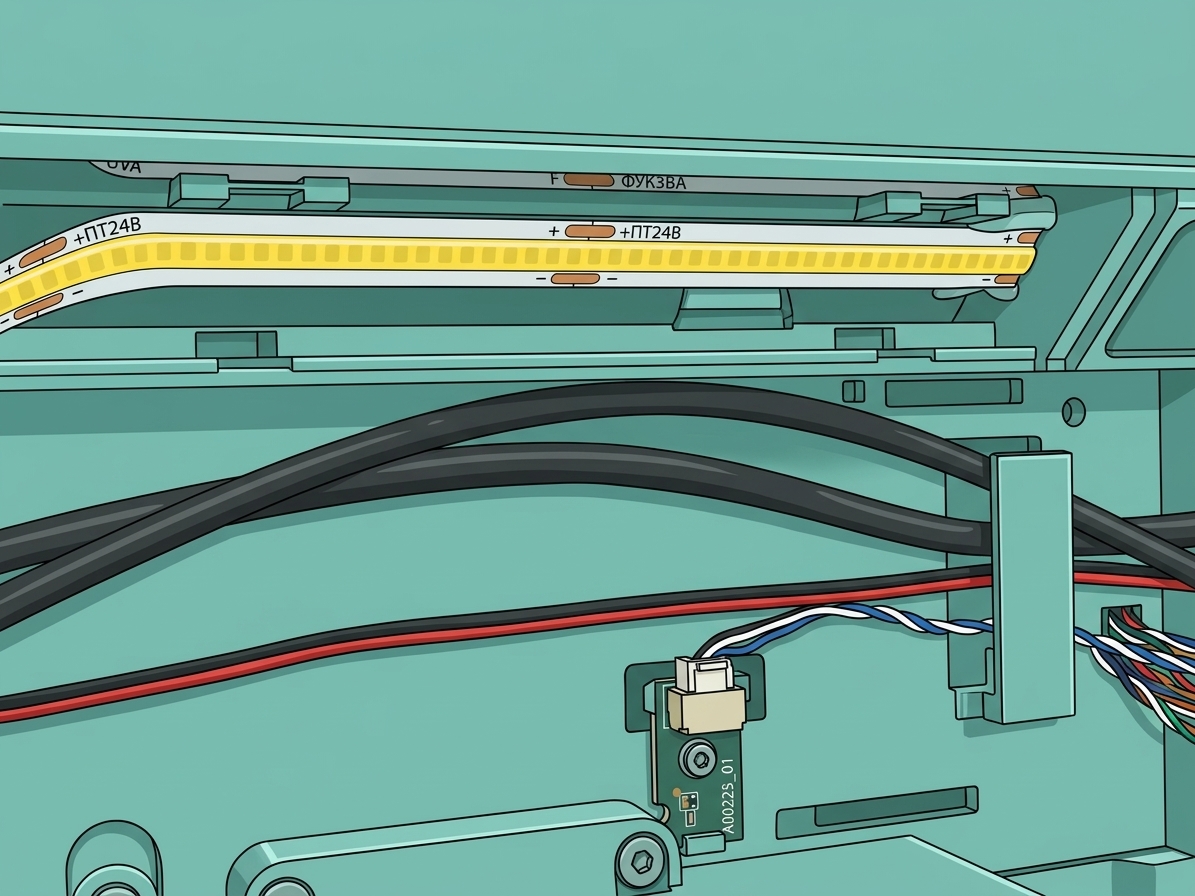

- Протяните кабель светодиода через маленькое отверстие, затем защелкните его в кабельном канале и подключите к плате AP.
Если ваш принтер — версия H2D с лазером, выполните этот дополнительный шаг:
Шаг 2: Установка камеры Birdseye
См. эту Вики для установки камеры Birdseye:
Шаг 2: Установка крышки светодиода верхней камеры

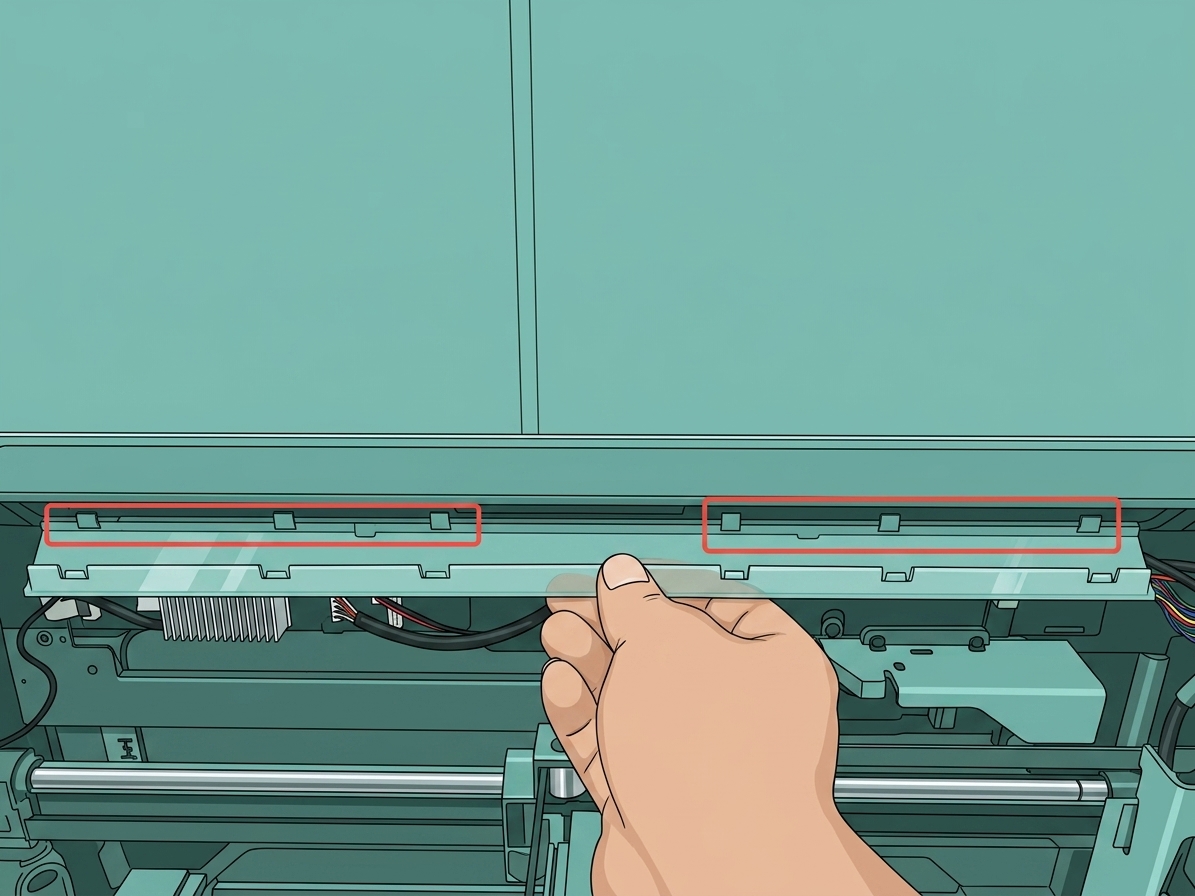

Выровняйте защелки под крышкой светодиода верхней камеры с пазами на верхней раме принтера, затем надавите вверх, пока не услышите звук щелчка.
Крышки светодиодов слева и справа одинаковы и устанавливаются одинаково.
Шаг 3: Установка крышки платы AP

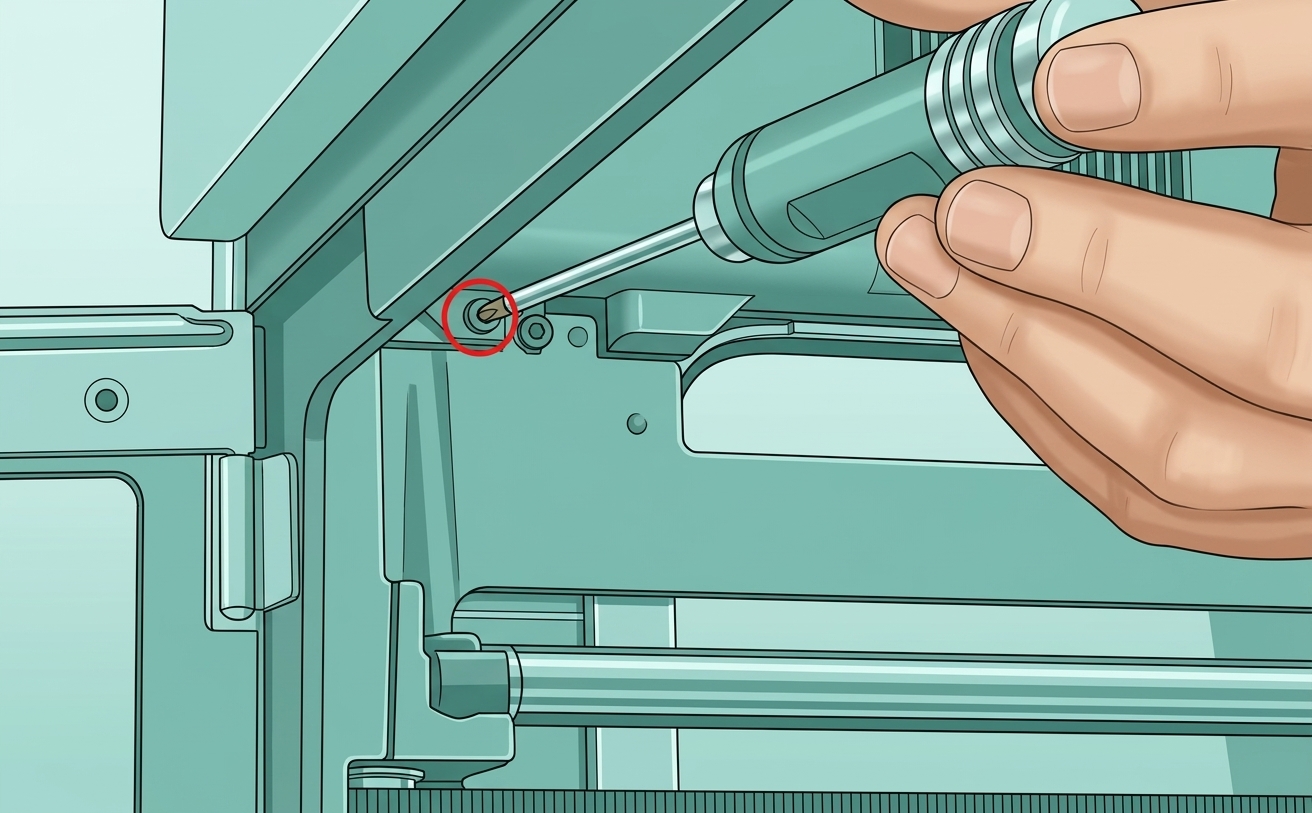

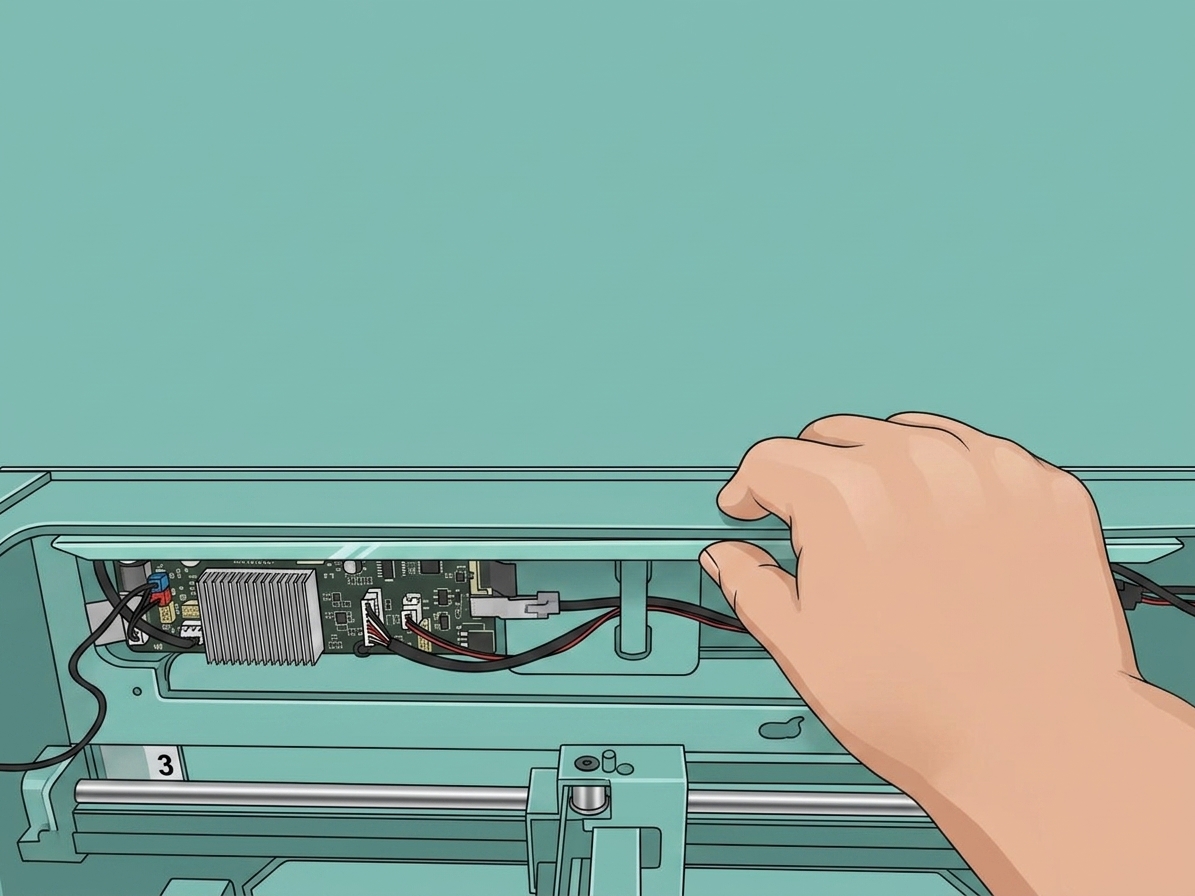

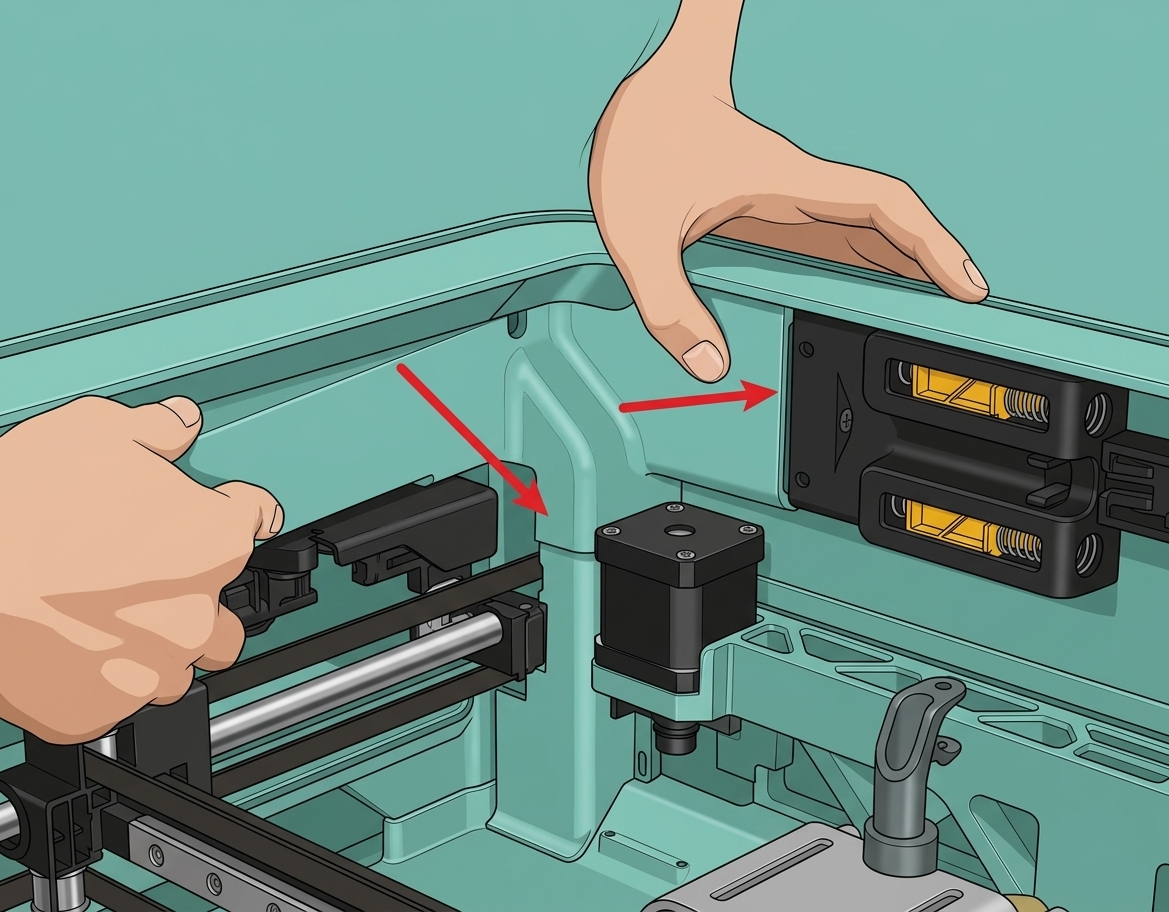

Сначала защелкните крышку платы AP обратно со стороны, близкой к задней части принтера, нажмите на 2 места, указанные стрелками, выровняйте правую сторону с буфером филамента и выровняйте нижнюю часть с крышкой кабеля, затем затяните один фиксирующий винт (BT2.6x8) с помощью шестигранного ключа H2.0.
Замена левого светодиода и крышки верхней камеры
Снятие левого светодиода верхней камеры
Шаг 1: Снятие крышки светодиода верхней камеры
Крышка светодиода верхней камеры закреплена на верхней раме принтера с помощью защелок. Используйте плоский инструмент для поддевания или карту, чтобы вставить его между верхней рамой и крышкой светодиода, затем подденьте и снимите её.
Если вы заменяете только крышку светодиода верхней камеры, вам не нужно следовать следующим шагам.
Шаг 2: Снятие крышки платы AP
Используйте шестигранный ключ H2.0, чтобы открутить один фиксирующий винт (BT2.6x8), затем снимите крышку платы AP со стороны, близкой к передней двери.
Шаг 3: Снятие светодиода верхней камеры

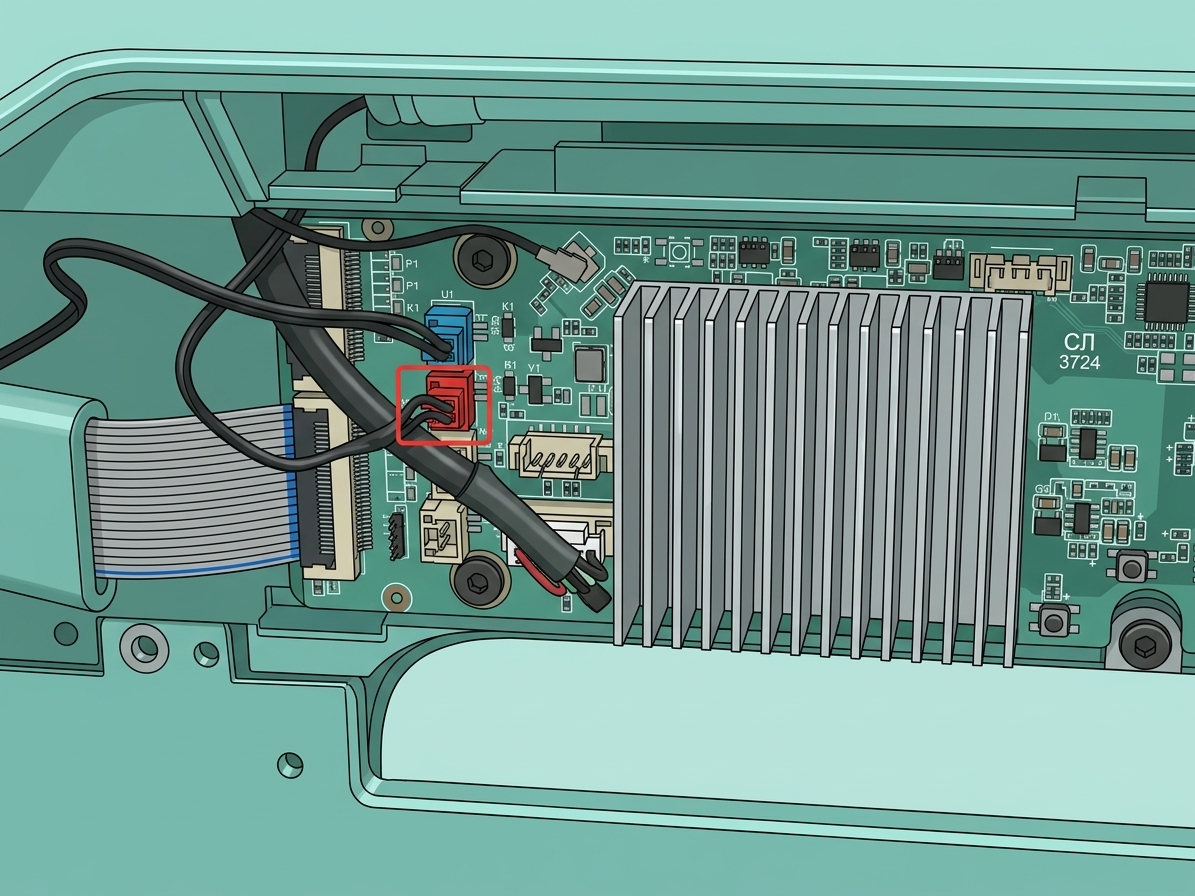

- Отключите кабель светодиода верхней камеры от платы AP и пропустите кабель через маленькое отверстие в верхней раме.
- Отклейте светодиод верхней камеры, чтобы снять его.
Установка левого светодиода верхней камеры
Шаг 1: Установка светодиода верхней камеры
- Отклейте подложку нового светодиода верхней камеры, выровняйте конец светодиода (конец без разъема) по левой стороне и приклейте его обратно.
Просто убедитесь, что он плотно приклеен.

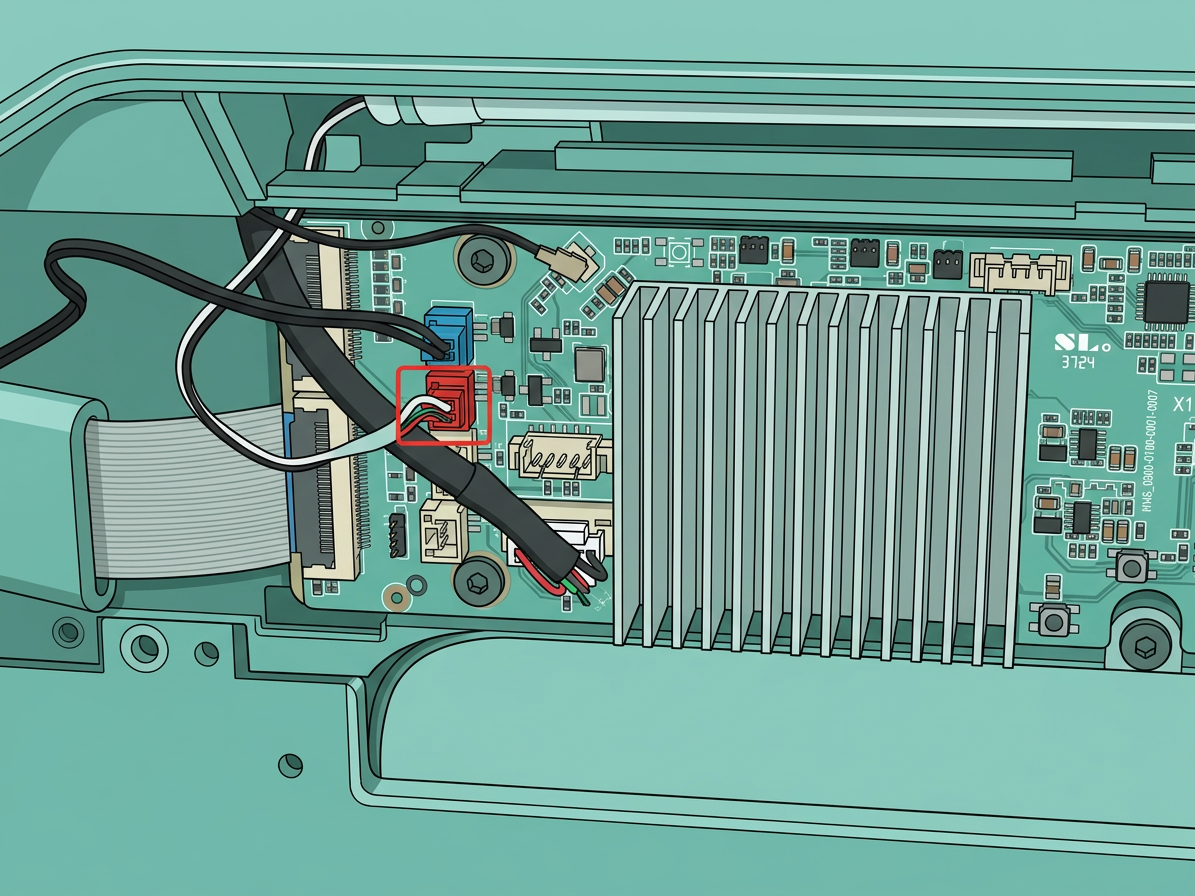

- Протяните кабель светодиода через маленькое отверстие, затем подключите его к плате AP.
Шаг 2: Установка крышки светодиода верхней камеры
Выровняйте защелки под крышкой светодиода верхней камеры с пазами на верхней раме принтера, затем надавите вверх, пока не услышите звук щелчка.
Крышки светодиодов слева и справа одинаковы и устанавливаются одинаково.
Шаг 3: Установка крышки платы AP
Сначала защелкните крышку платы AP обратно со стороны, близкой к задней части принтера, нажмите на 2 места, указанные стрелками, выровняйте правую сторону с буфером филамента и выровняйте нижнюю часть с крышкой кабеля, затем затяните один фиксирующий винт (BT2.6x8) с помощью шестигранного ключа H2.0.
Проверка функциональности
Подключите кабель питания и включите питание. Управляйте светодиодом верхней камеры с помощью экрана и проверьте, включается и выключается ли он нормально. Если он включается и выключается нормально, замена успешна.
В противном случае проверьте, правильно ли подключен кабель светодиода верхней камеры, и попробуйте снова. Если проблема сохраняется, обратитесь в техническую поддержку Bambu Lab для дальнейшей помощи.
