Камера BirdsEye
Камера BirdsEye установлена на внутренней стороне верхней рамы принтера. Камера BirdsEye предварительно установлена только в H2DL и не установлена предварительно в H2D.
Запасные части камеры BirdsEye включают:
-
Камера BirdsEye × 1
-
Кабель камеры BirdsEye × 1
Когда использовать
Камера BirdsEye сломана.
Необходимые инструменты и материалы
- Новая камера BirdsEye
- Шестигранный ключ H1.5 или пинцет
- Шестигранный ключ H2.0 - требуется только при замене кабеля камеры BirdsEye;
Предупреждение о безопасности
ВАЖНО!
Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что приведет к повреждению электроники и угрозе безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем отправить технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.
Замена камеры BirdsEye
Удаление камеры BirdsEye
Шаг 1: Удаление камеры BirdsEye

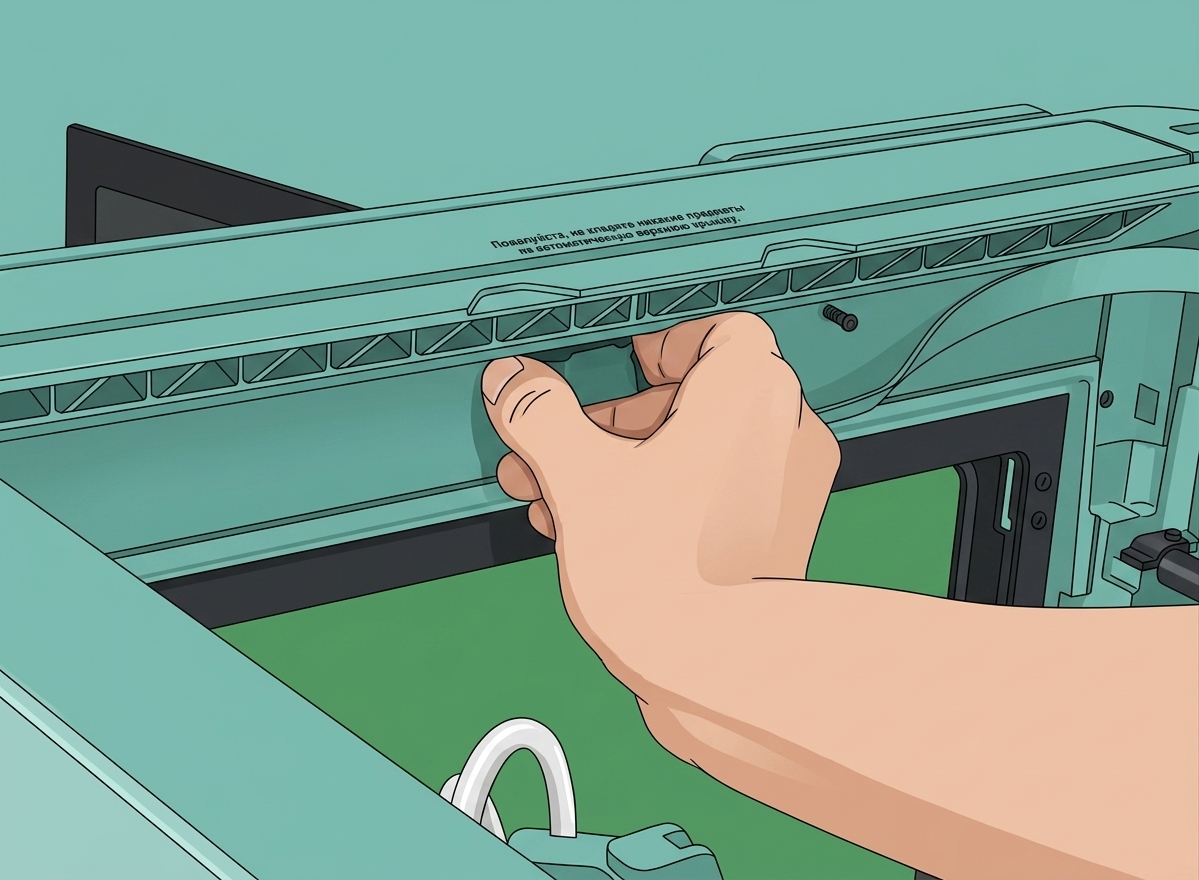

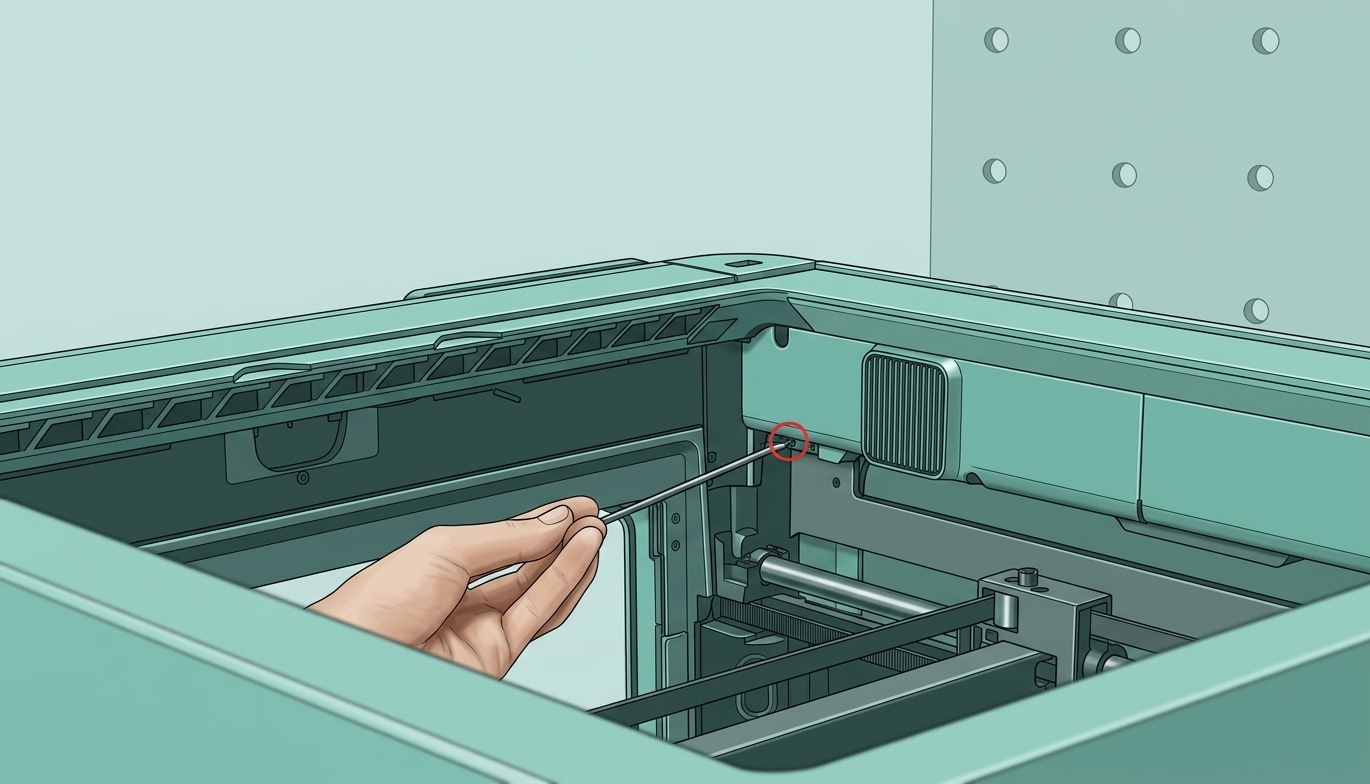

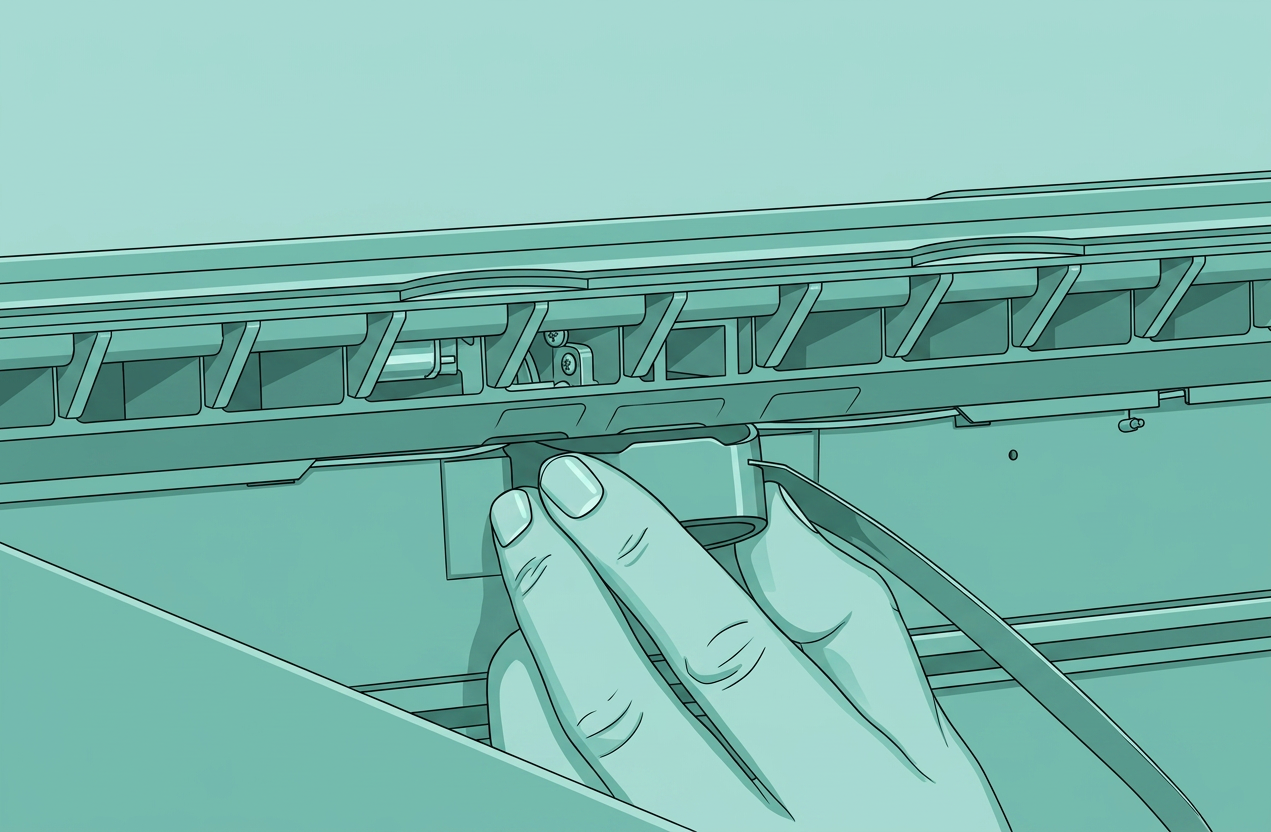

Камера BirdsEye закреплена клипсами. Вы можете использовать шестигранный ключ H1.5 или пинцет, чтобы поддеть клипсу с одной стороны камеры BirdsEye и удалить ее.
Шаг 2: Отключение кабеля камеры BirdsEye
Отстегните черную защелку над кабелем камеры BirdsEye, а затем вытяните кабель камеры BirdsEye.
 |
 |
Установка камеры BirdsEye
Шаг 1: Подключение кабеля камеры BirdsEye

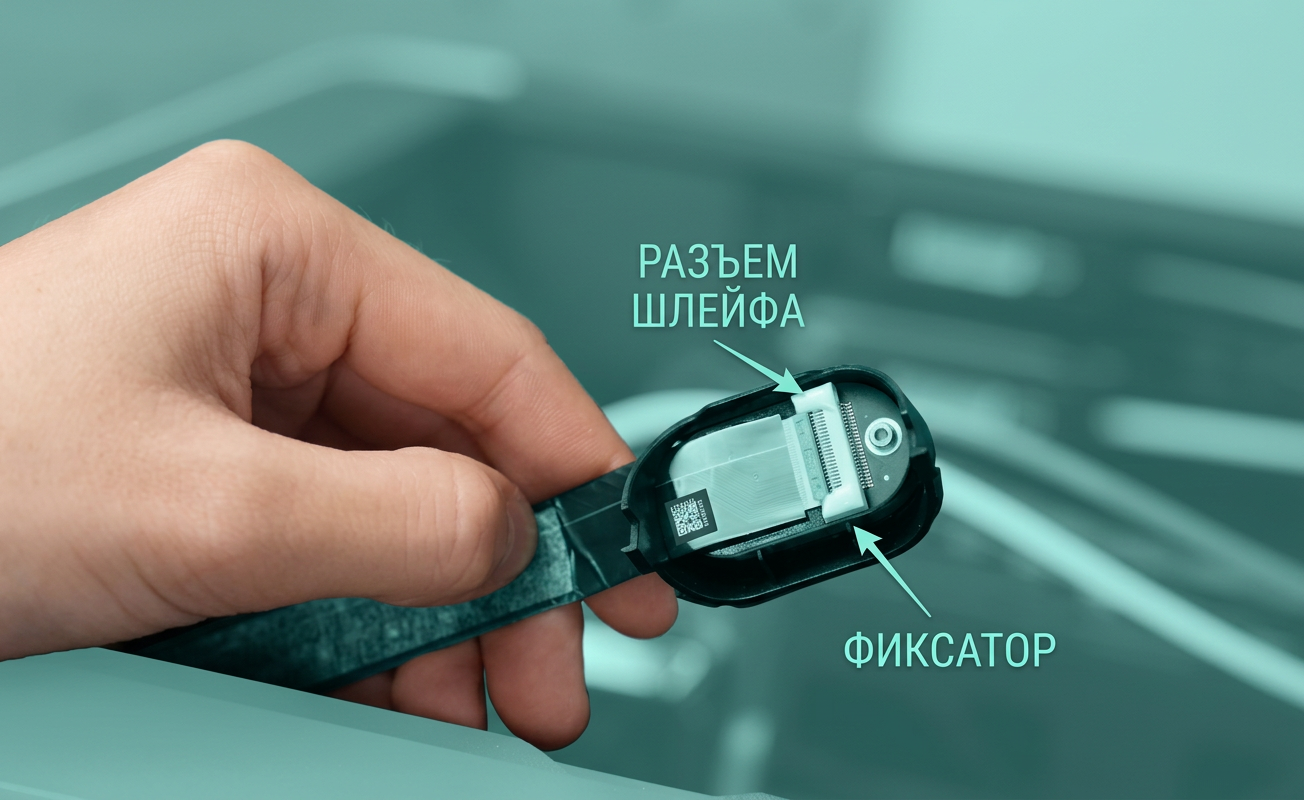

Вставьте кабель камеры BirdsEye на принтере в разъем на камере и закрепите черную защелку.
Шаг 2: Установка камеры BirdsEye

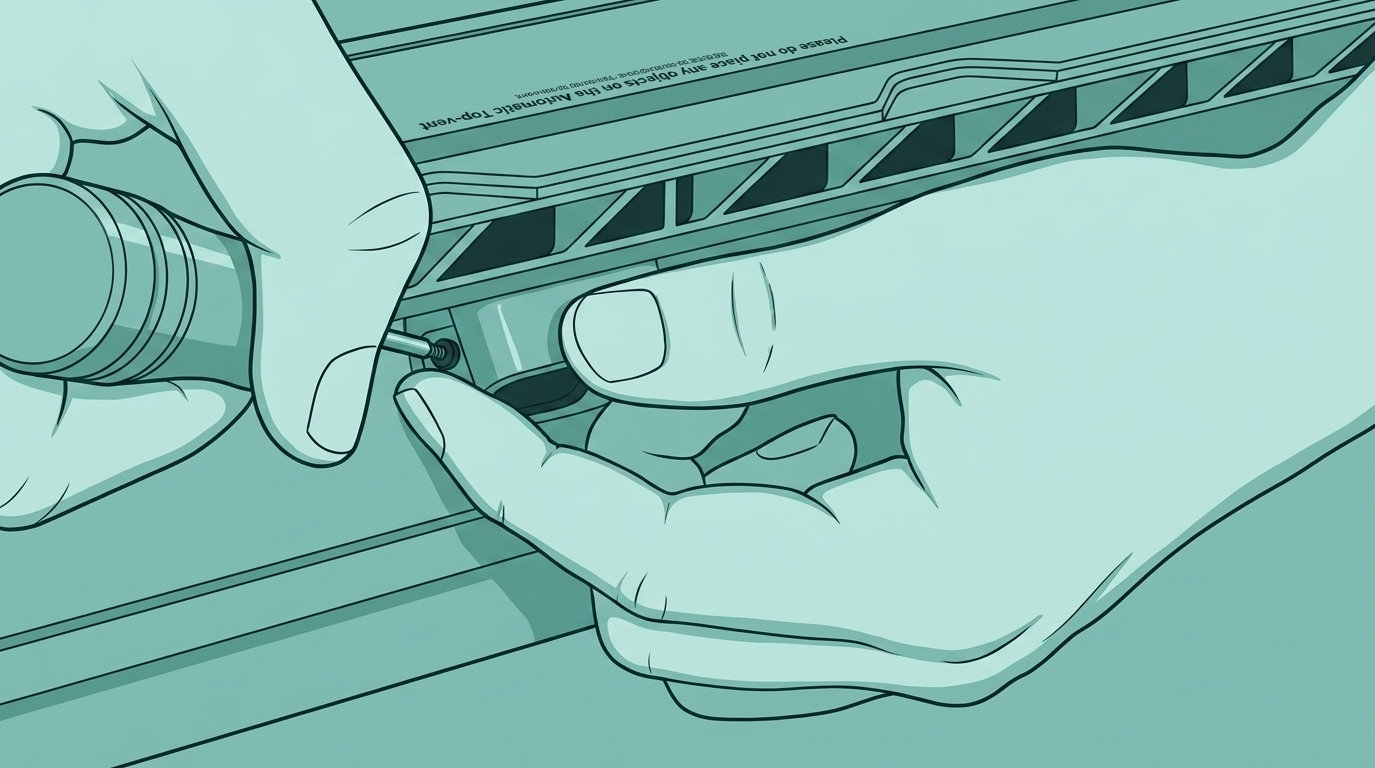

Используйте шестигранный ключ, чтобы аккуратно вдавить светодиодный шлейф внутрь, чтобы предотвратить его повреждение при установке камеры.

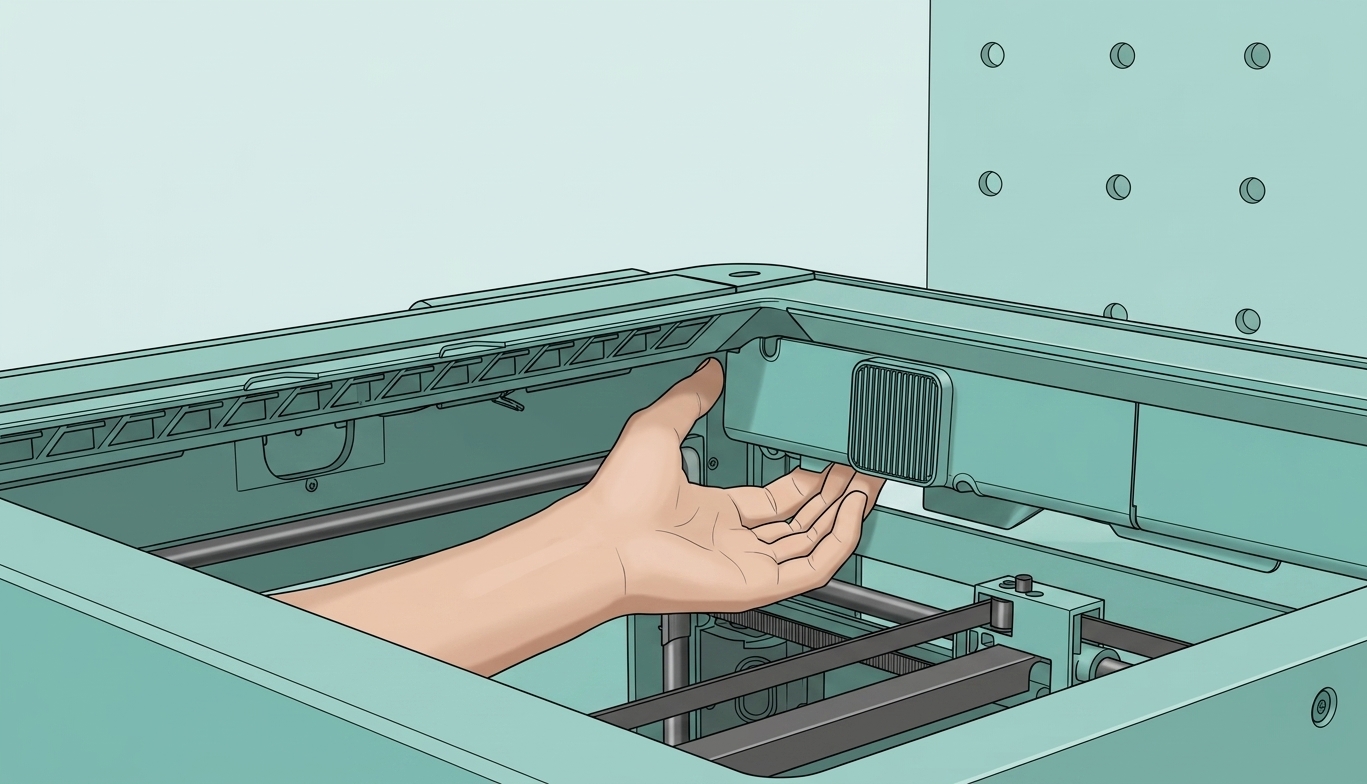

Совместите защелку крышки камеры BirdsEye с пазом на принтере, нажмите на крышку камеры BirdsEye с небольшим усилием и вставьте ее в принтер.
Замена кабеля камеры BirdsEye
Удаление кабеля камеры BirdsEye
Шаг 1: Открытие крышки AP платы
Используйте шестигранный ключ H2.0, чтобы удалить один крепящий винт крышки AP платы (BT2.6×8), а затем откройте крышку AP платы со стороны, близкой к передней двери.
 |
 |
Шаг 2: Удаление камеры BirdsEye
Камера BirdsEye закреплена клипсами. Нажмите на клипсы с обеих сторон крышки камеры BirdsEye, одновременно аккуратно опуская ее вниз, чтобы освободить.
 |
 |
Шаг 3: Удаление кабеля камеры BirdsEye
Отсоедините кабель камеры BirdsEye от AP платы, затем отклейте его от верхней рамы и отсоедините от камеры BirdsEye.
 |
|
Установка кабеля камеры BirdsEye
Шаг 1: Подключение камеры BirdsEye и кабеля камеры
- Подключите конец кабеля без надписи "AP" к камере BirdsEye.
2. Используйте шестигранный ключ, чтобы аккуратно вдавить светодиодный шлейф внутрь, чтобы предотвратить его повреждение при установке камеры.

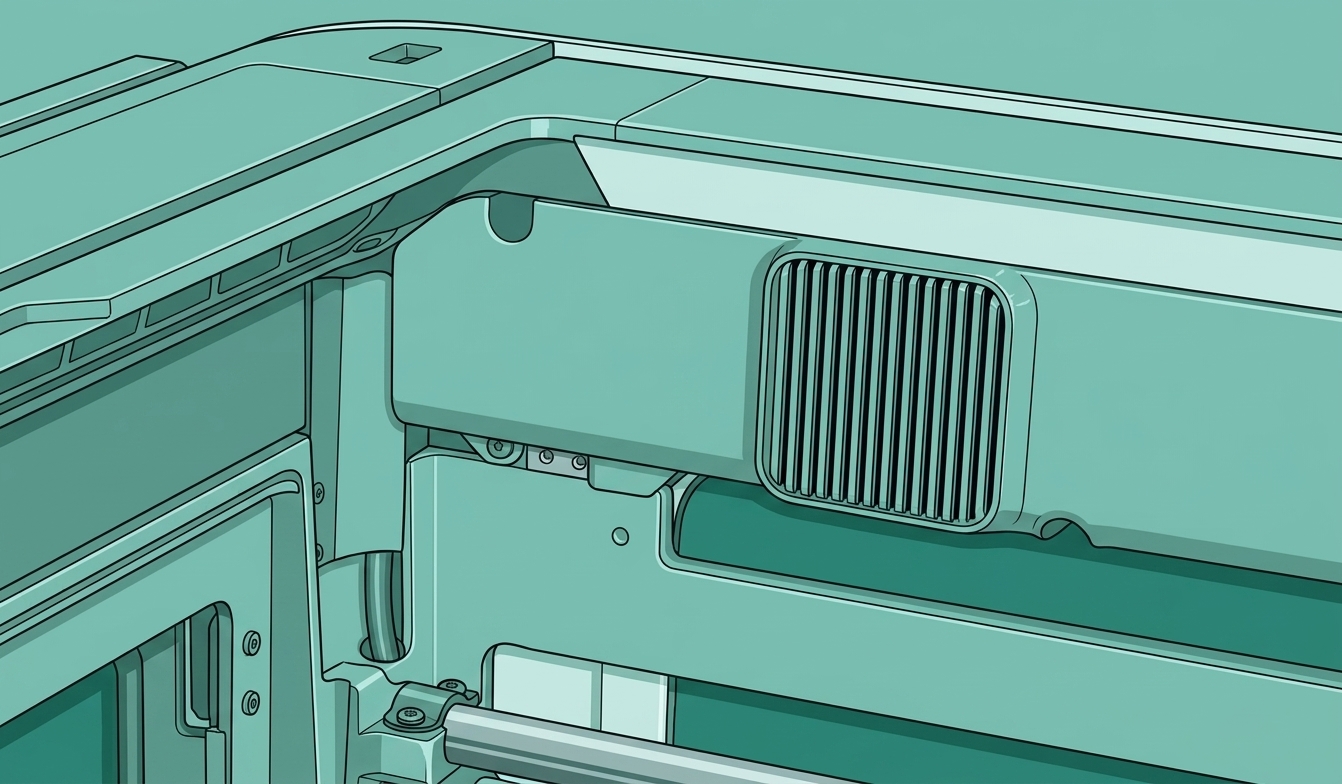

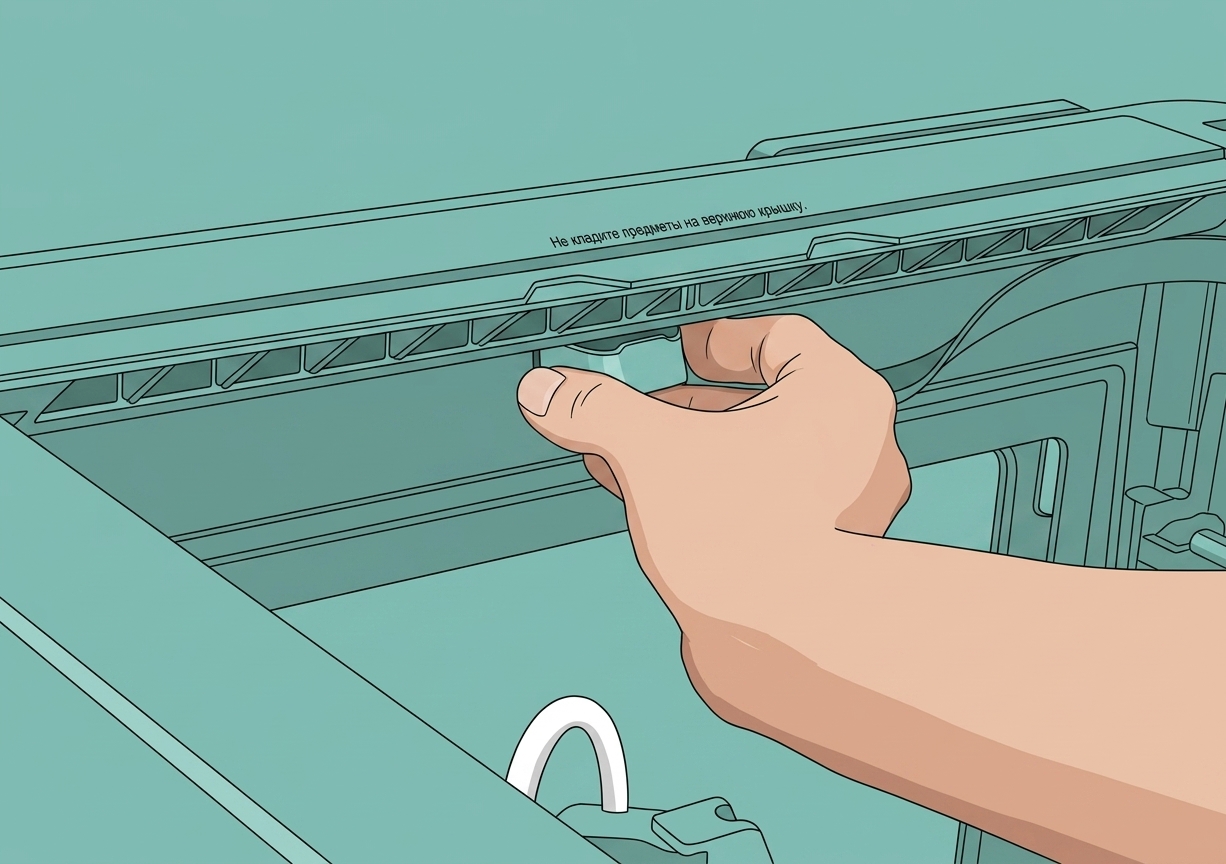

- Установите камеру BirdsEye. Совместите две боковые защелки на корпусе камеры с двумя маленькими пазами на принтере.
.png) |
.png) |
.png)

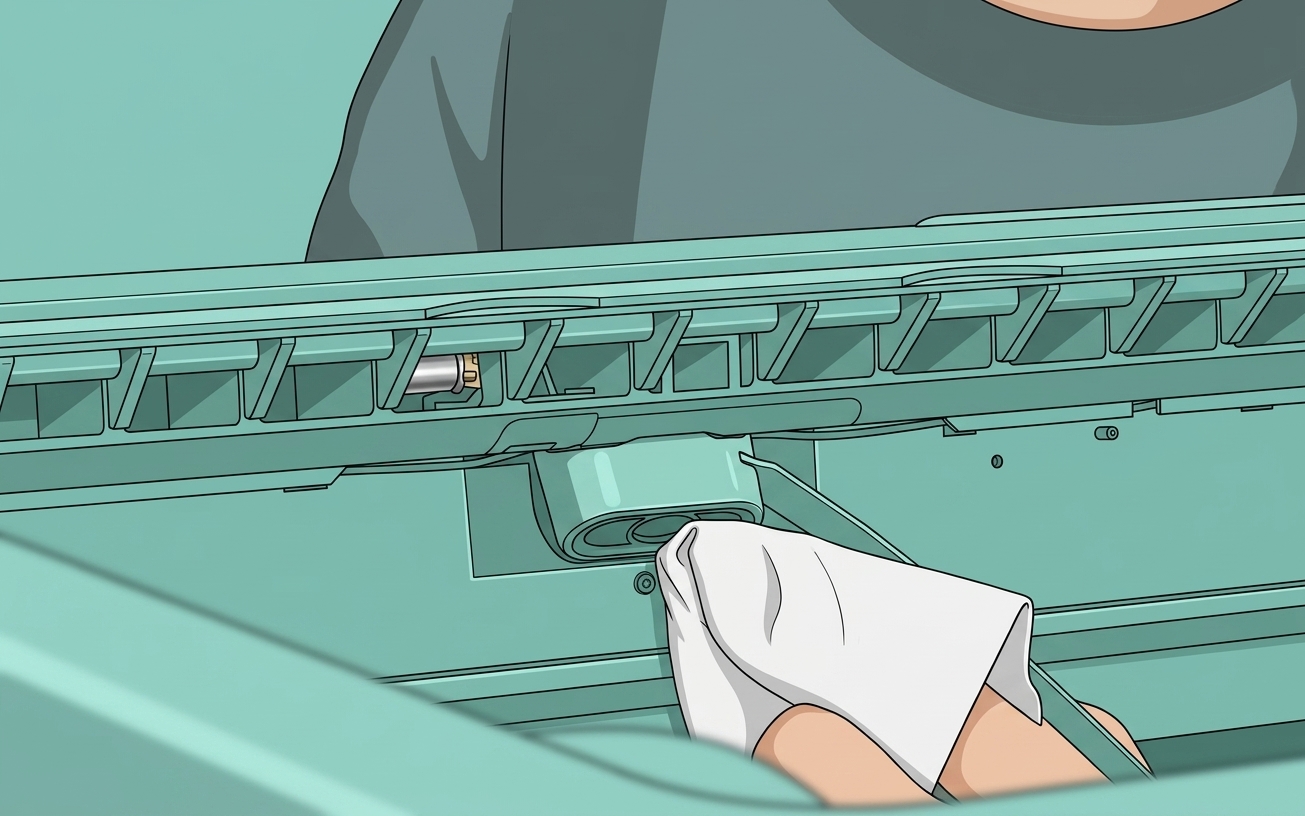

- Протрите объектив камеры тканью из нетканых волокон, чтобы удалить пыль.
.png)
Крепление кабеля камеры BirdsEye

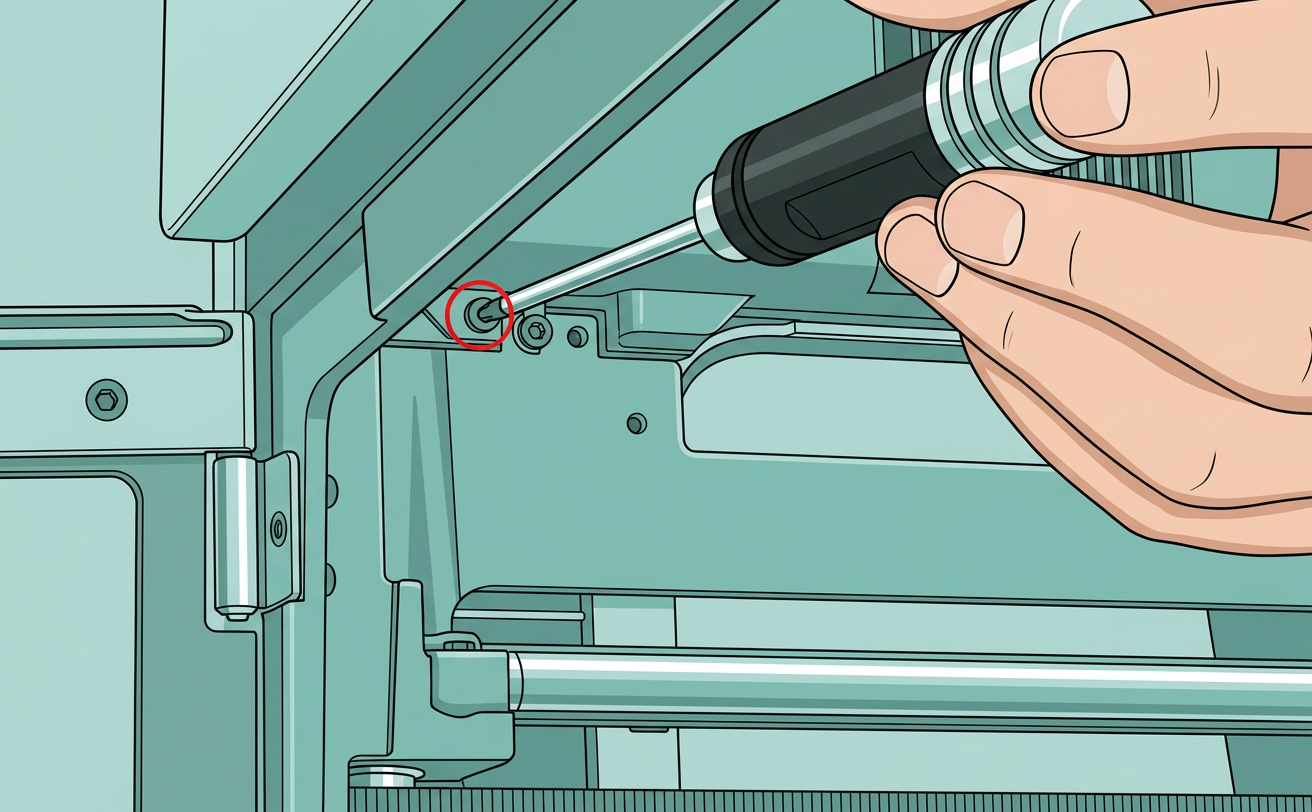

- Удалите один крепящий винт с крышки AP платы.
.png)
2. Откройте крышку AP платы.
.png)

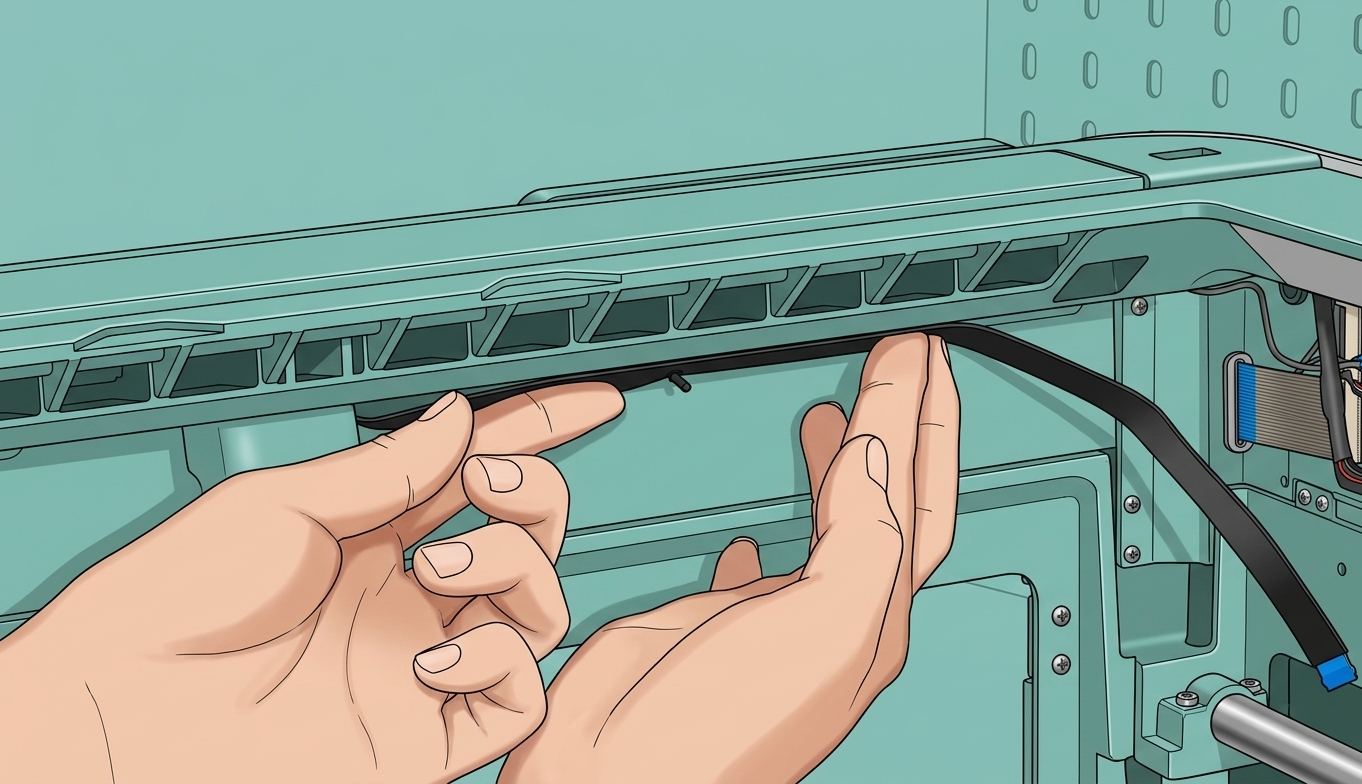

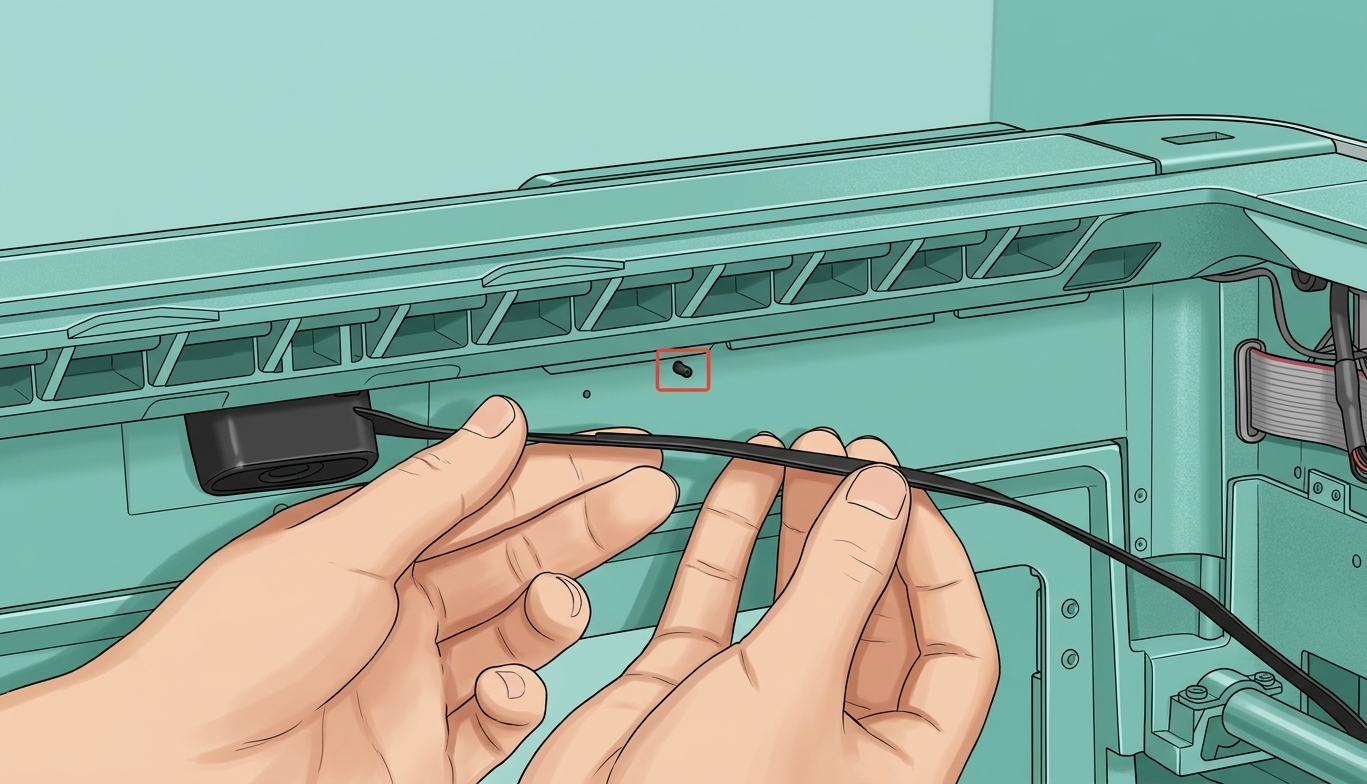

3. При прокладке кабеля избегайте датчика температуры камеры и датчика пламени (обозначены красными рамками ниже).
.png) |
.png) |
Примечание: При креплении оказывайте непрерывное и сильное давление в течение примерно 30 секунд, чтобы обеспечить правильное прилипание.
.png)
- Снимите основу наклейки с защелки кабеля.
.png)
- Совместите защелку с отверстием под винт на верхней крышке и приклейте ее на место.
.png) |
.png) |
Примечание: При креплении оказывайте непрерывное и сильное давление в течение примерно 15 секунд, чтобы обеспечить надежное прилипание.
- Установите вторую защелку в средней секции между камерой BirdsEye и первой защелкой, затем плотно прижмите ее на место.
.png) |
.png) |
.png) |
.png) |

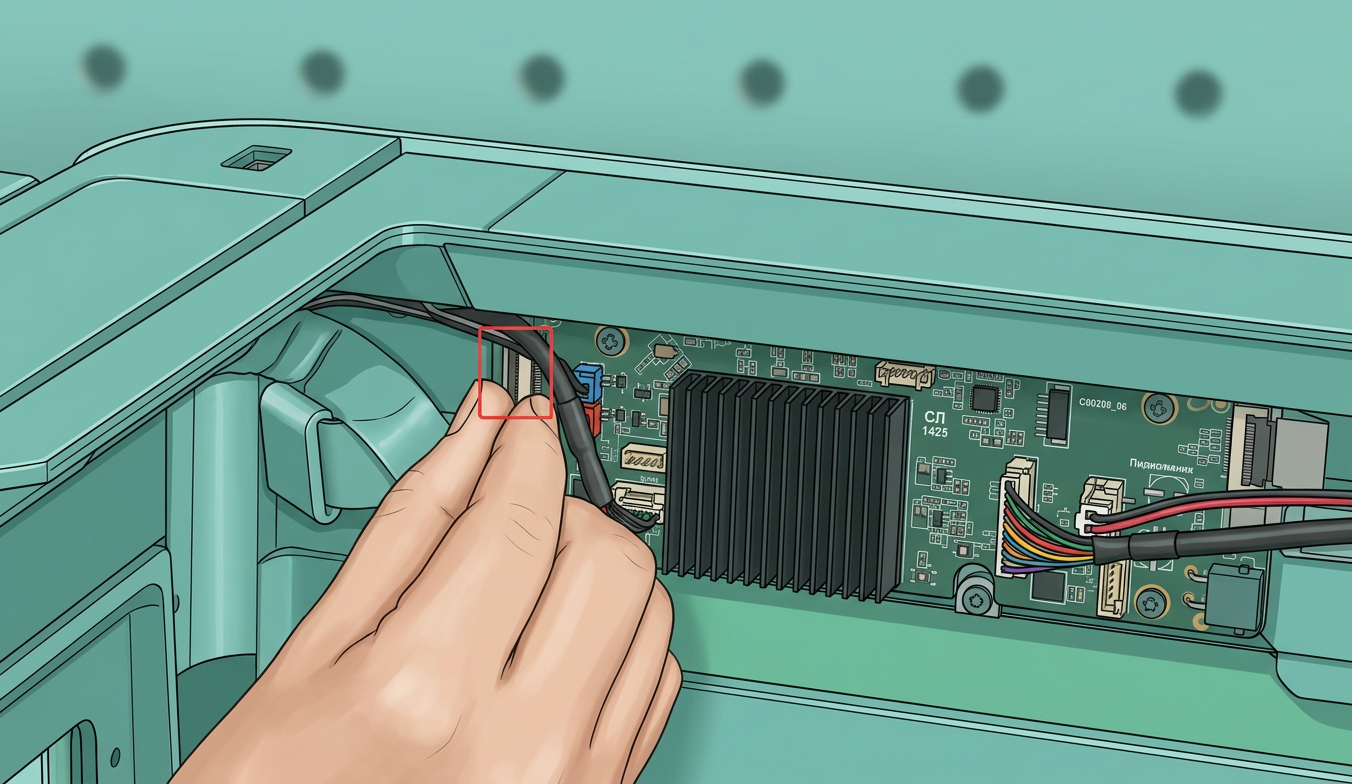

Шаг 3: Подключение кабеля камеры к AP плате
- Откройте черную защелку.
.png)

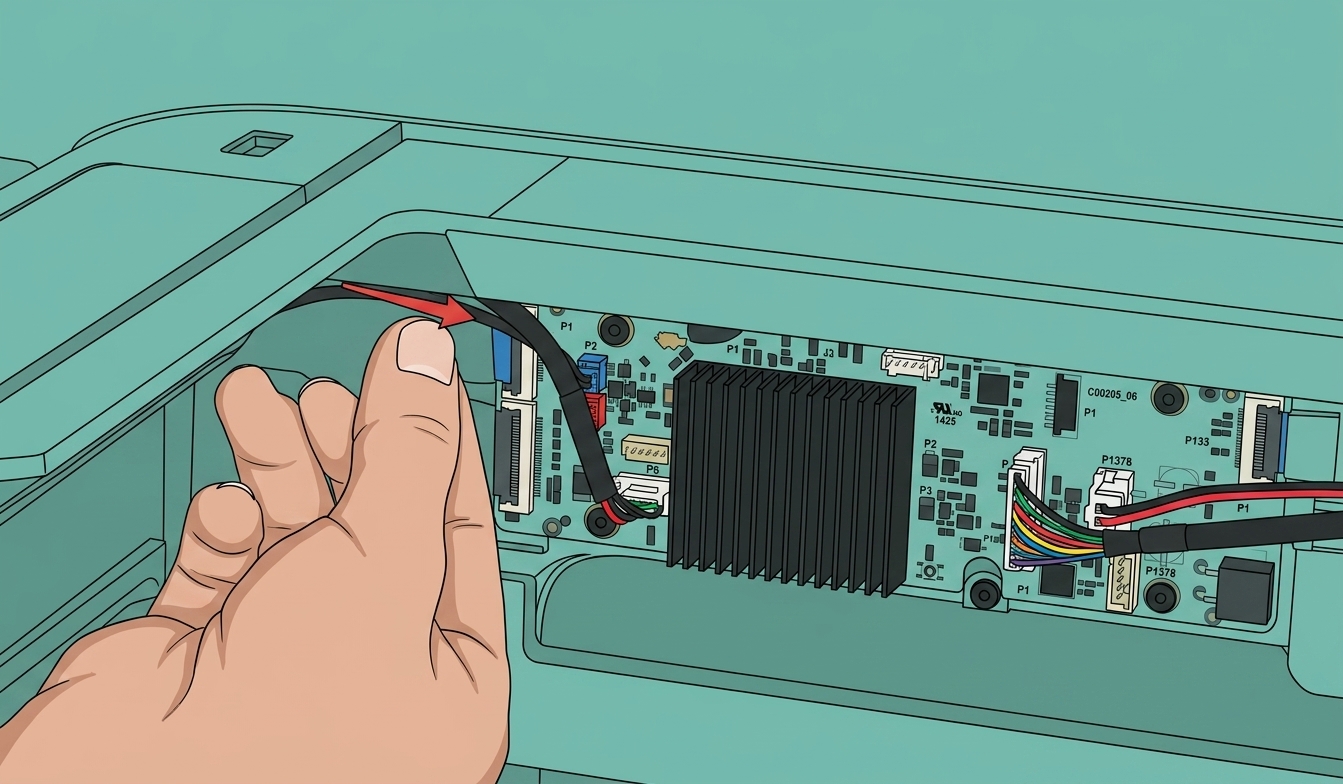

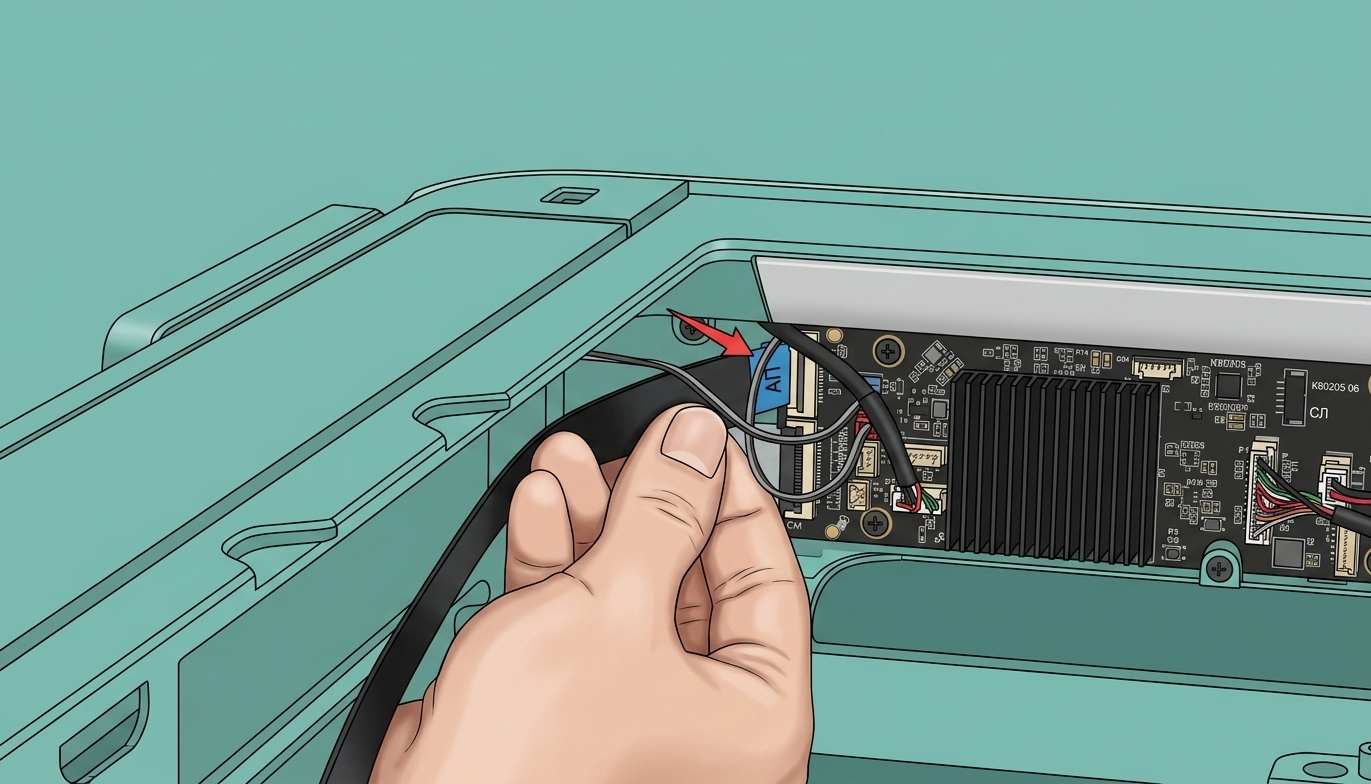

- Проложите кабель камеры за другими проводами и подключите его к AP плате.
.png)
3. Плотно нажмите на защелку, чтобы заблокировать ее.
.png)
- Закройте крышку AP платы.
.png)
- Затяните крепящий винт.
.png) |
.png) |
Проверка функциональности

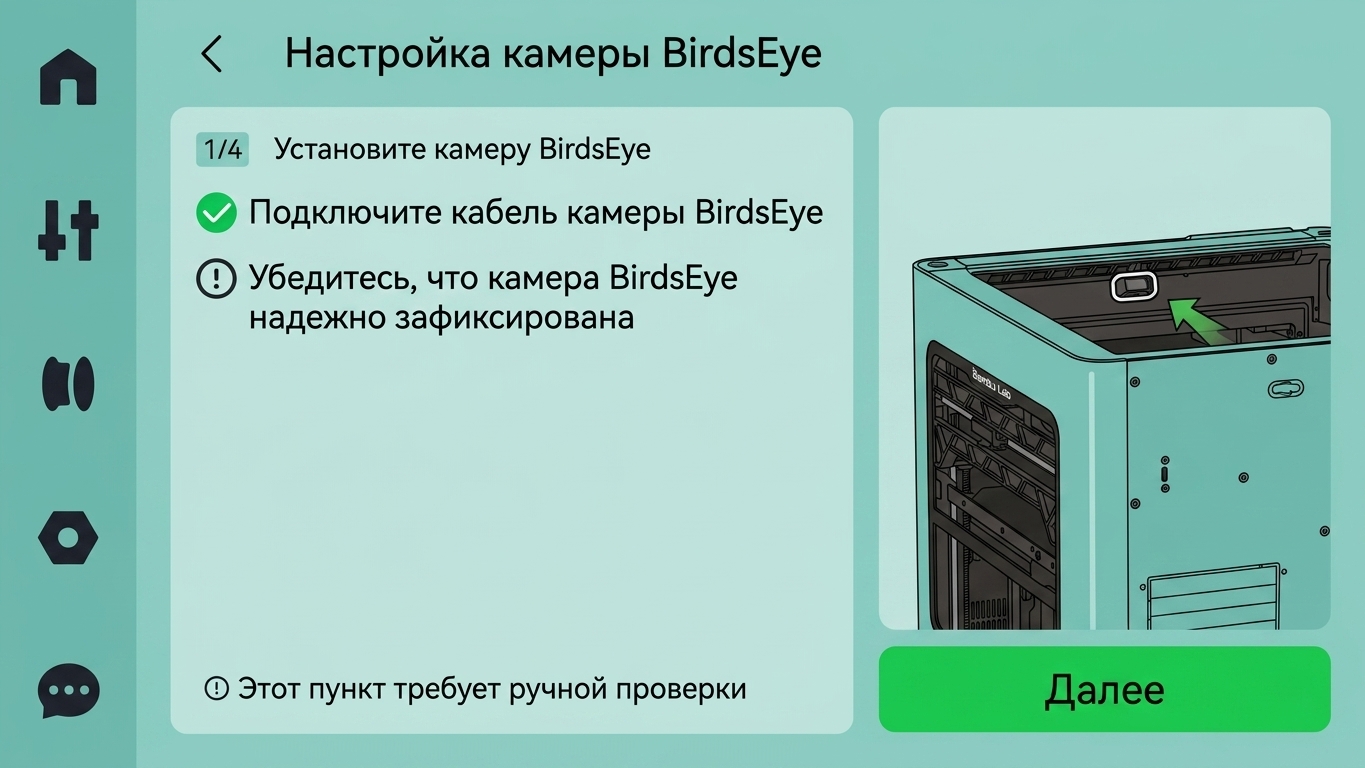

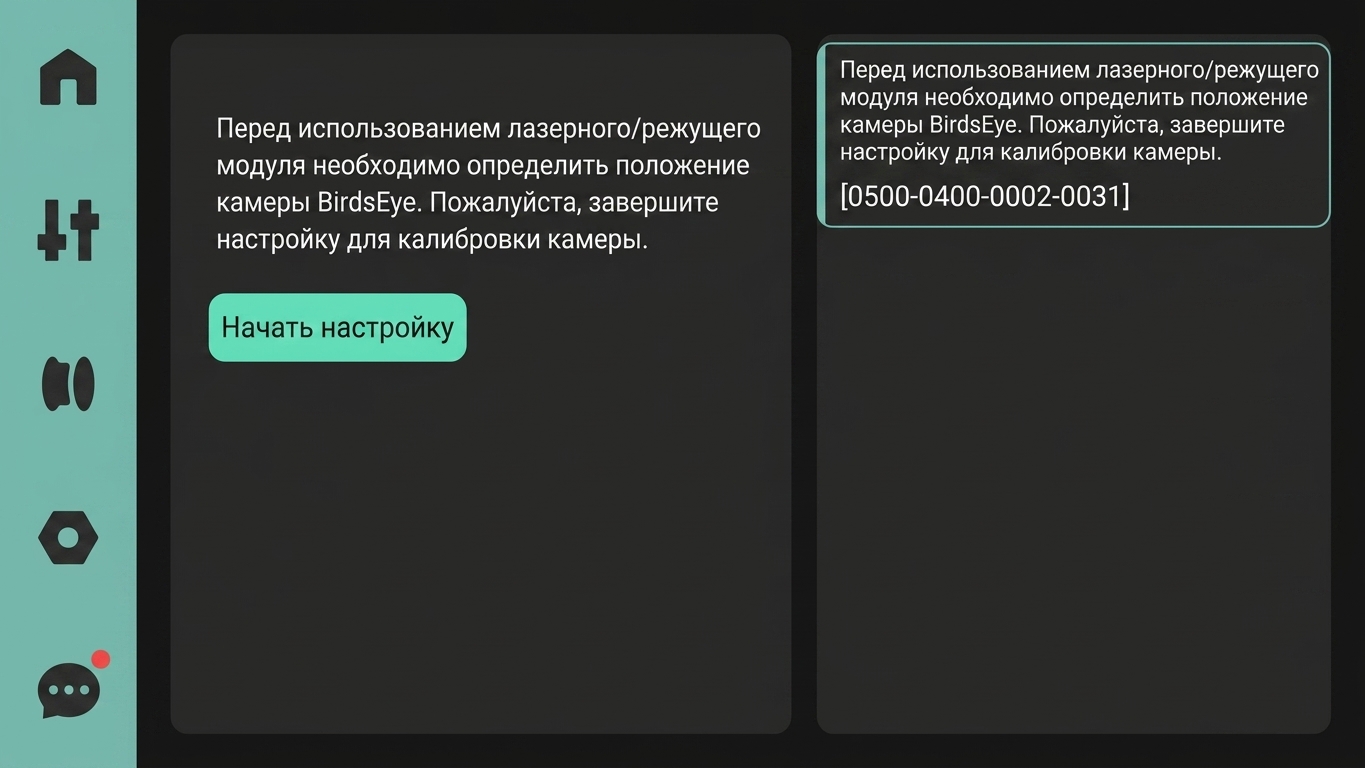

После установки лазерного модуля вам будет предложено инициализировать камеру BirdsEye. Следуйте инструкциям на экране, чтобы завершить настройку.
- Перейдите на страницу HMS и нажмите кнопку "Начать настройку".

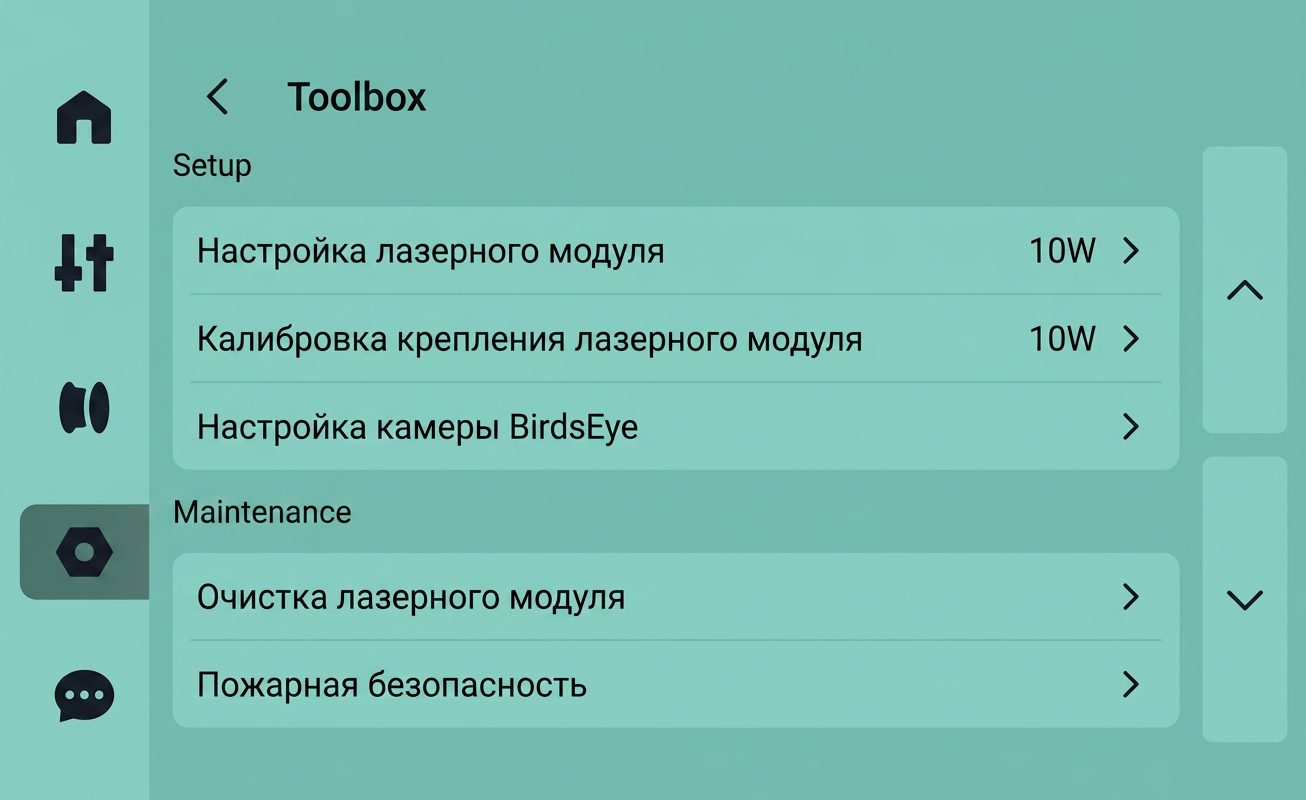

- Или получите доступ через страницу Toolbox и выберите "Камера BirdsEye: Начать настройку".
