Замена стандартного натяжного ролика серии H2

Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены абсолютно идентичны для H2S и H2C.

Комплект поставки

Совместимо с серией H2 (H2D, H2S и H2C). Комплект обычного натяжного ролика включает:

• Обычный натяжной ролик ×1

• Вал натяжного ролика ×1 (длинный)

• Вал натяжного ролика (натяжителя) ×1 (короткий)

• Графитовая прокладка ×2

Поддерживаемые модели

H2D, H2S, H2C, H2D Pro

Когда заменять

• Аномальный шум от обычного натяжного ролика

• Ролик или его вал повреждены

Необходимые инструменты

• Шестигранный ключ H2.0
• Шестигранный ключ H1.5

Поднимите верхнюю раму корпуса

Шаг 1. Снимите заднюю панель

Открутите 11 самонарезающих винтов по металлу (ST3×6) и 12 самонарезающих винтов по пластику (BT3×8).

Настоятельно рекомендуется заранее подготовить два небольших контейнера для разделения двух типов винтов и предотвращения их перепутывания.

1. Используйте шестигранный ключ H2.0, чтобы открутить 11 × ST3×6 (красные круги на изображении ниже).

2. Используйте шестигранный ключ H2.0, чтобы открутить 12 × BT3×8 (зеленые прямоугольники на изображении ниже).

3. Желтая метка указывает на крепежные винты для внешней катушки (M3×12).

4. Нажмите на пневматический фитинг, чтобы устранить помехи, затем слегка наклоните заднюю панель назад и снимите её.

Для подробных инструкций см. Замена задней панели серии H2 .

Шаг 2. Правая боковая панель H2S

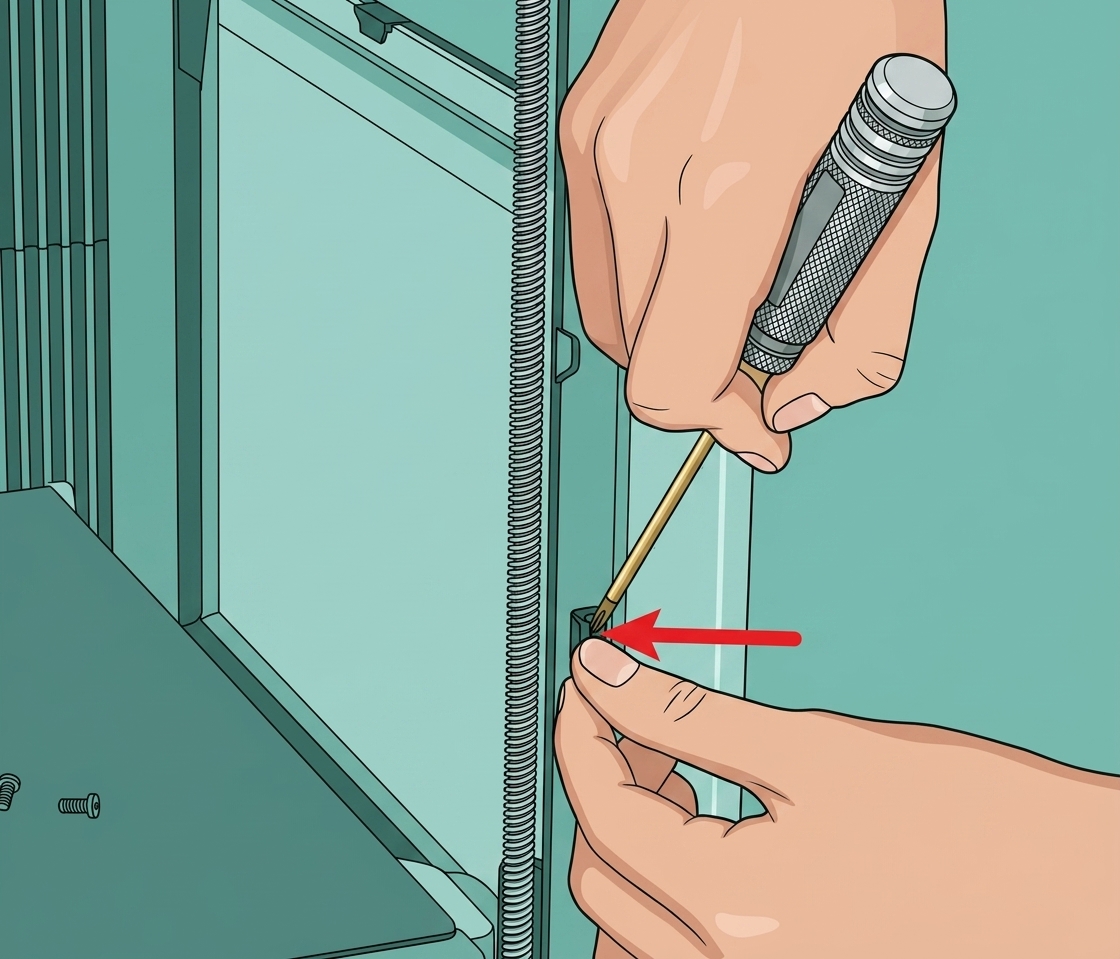

1. Откройте прорезь в силиконовой полосе и открутите два винта ST3×3 с помощью шестигранного ключа H2.0.

Если прорезь трудно поднять, используйте рукоятку/короткое плечо шестигранного ключа, чтобы аккуратно приподнять её. Избегайте царапин на панели.

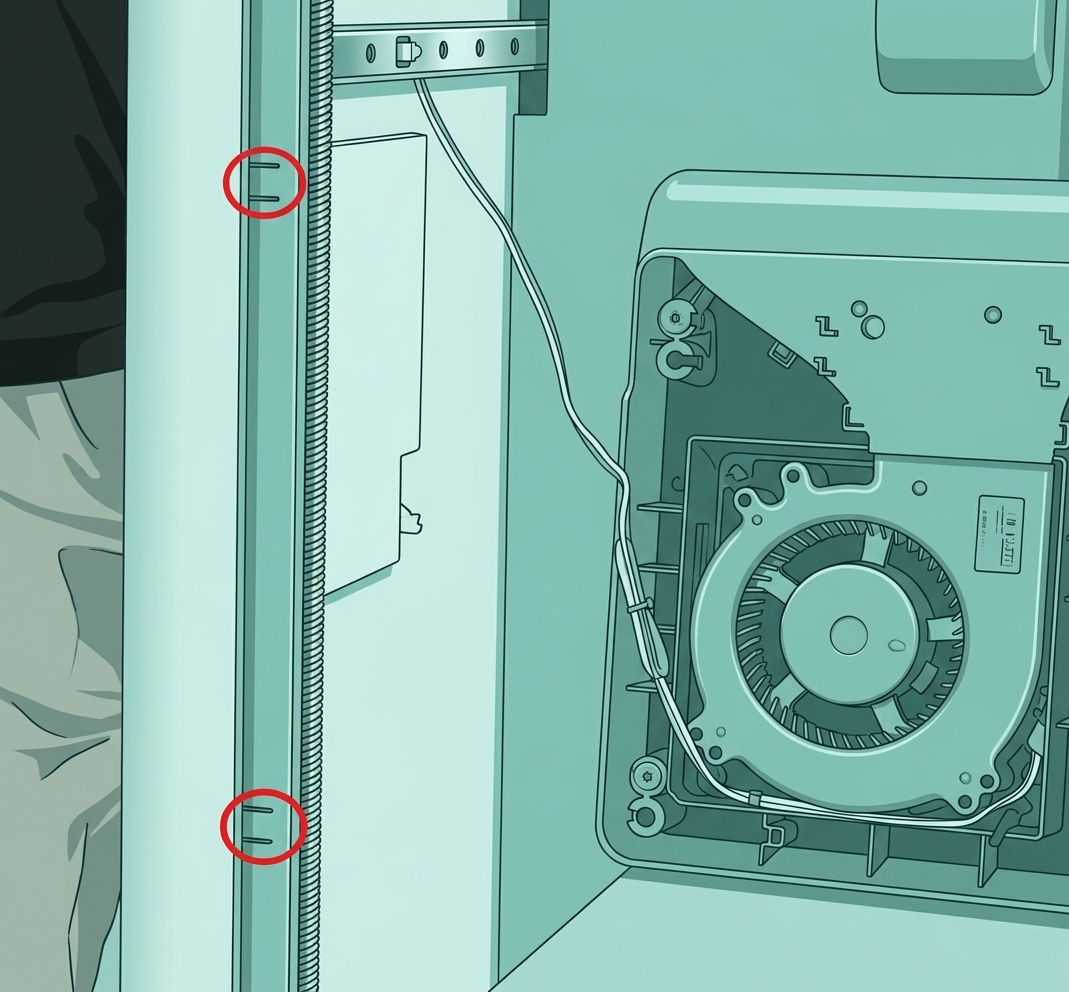

3. Изнутри панели открутите два винта BT3×8 с помощью шестигранного ключа H2.0.

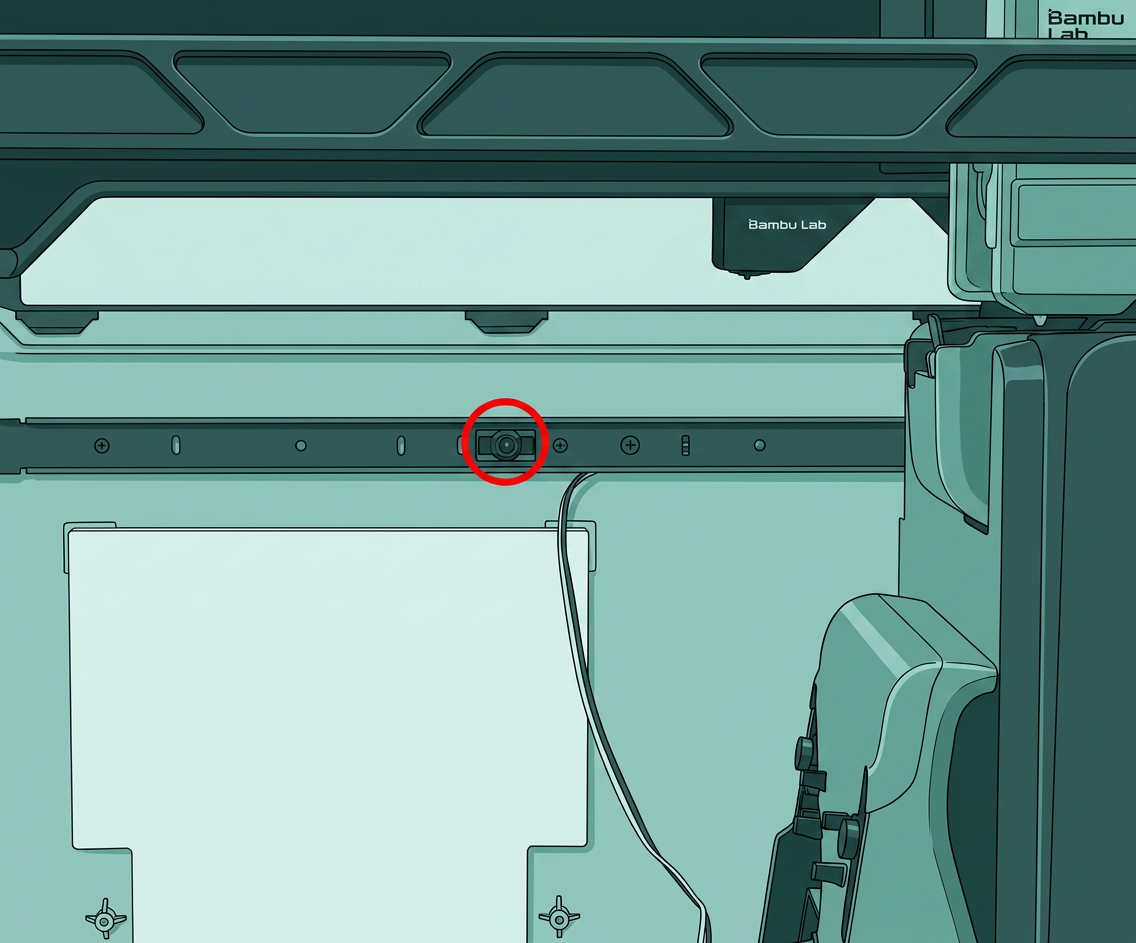

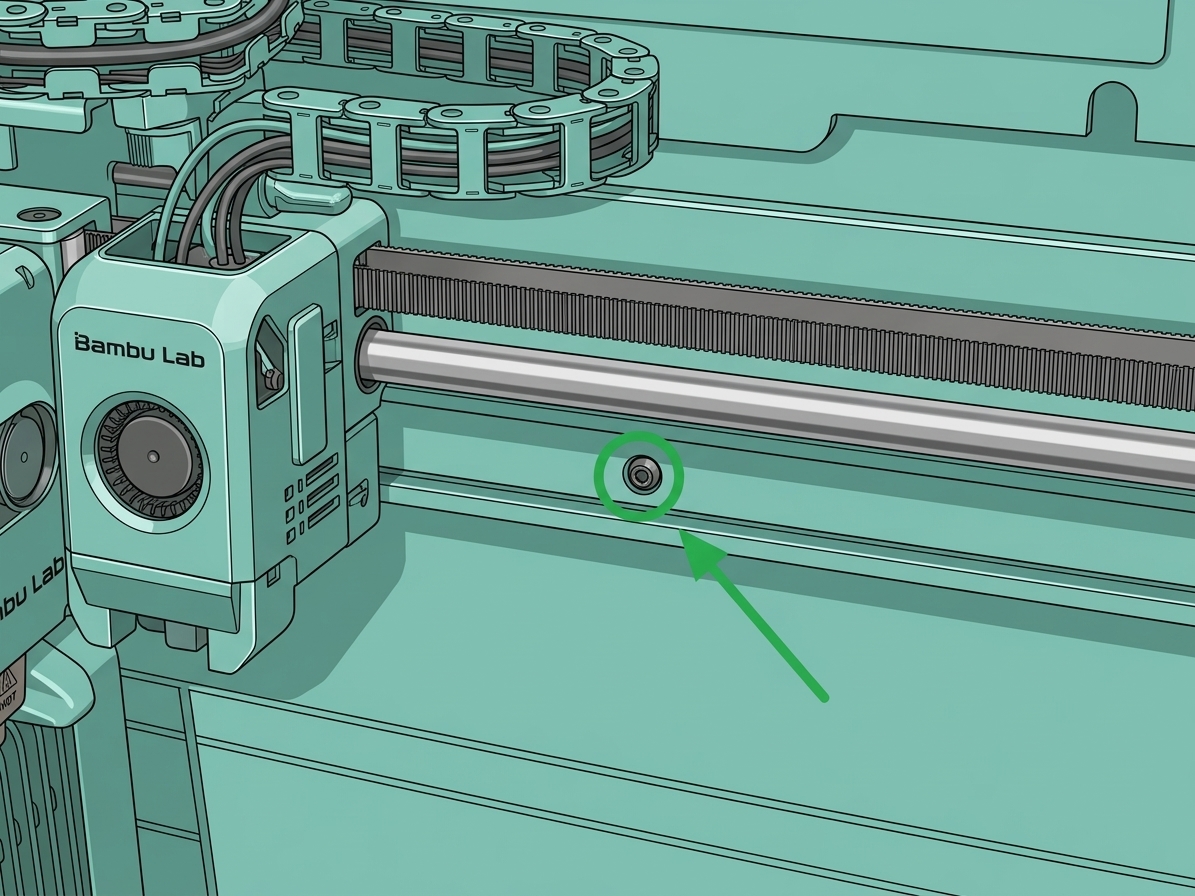

4. Открутите винт BT3×8, который крепит поперечную балку к боковой части.

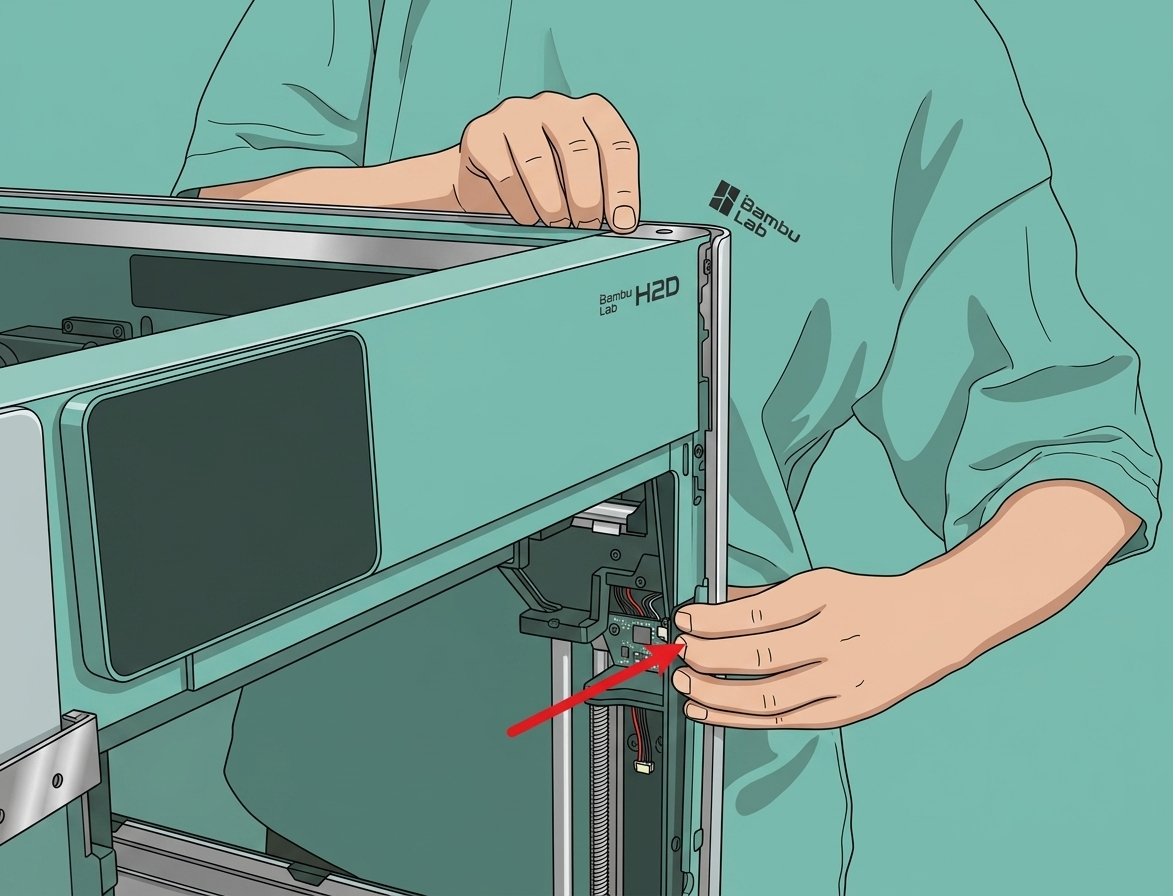

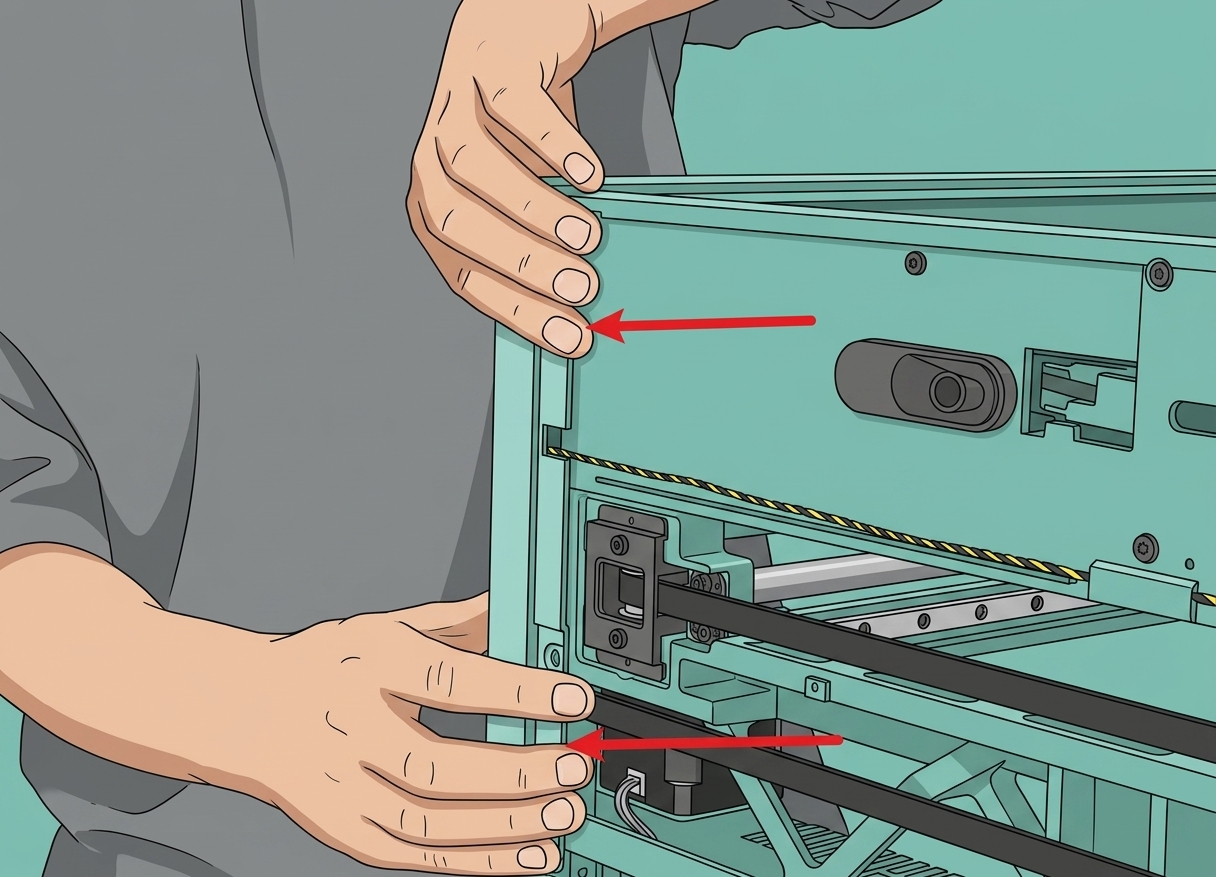

5. Обеими руками возьмитесь за задний край правой панели и потяните наружу, чтобы освободить задний зажим. Затем последовательно освободите верхний зажим и передний дверной зажим.

Совет: Вы можете использовать ключ H2.0 в качестве рычага, чтобы помочь освободить верхний зажим.

Для более подробной информации см. Замена левой/правой боковой панели H2S

Шаг 3. Снимите левую боковую панель и переднюю дверь

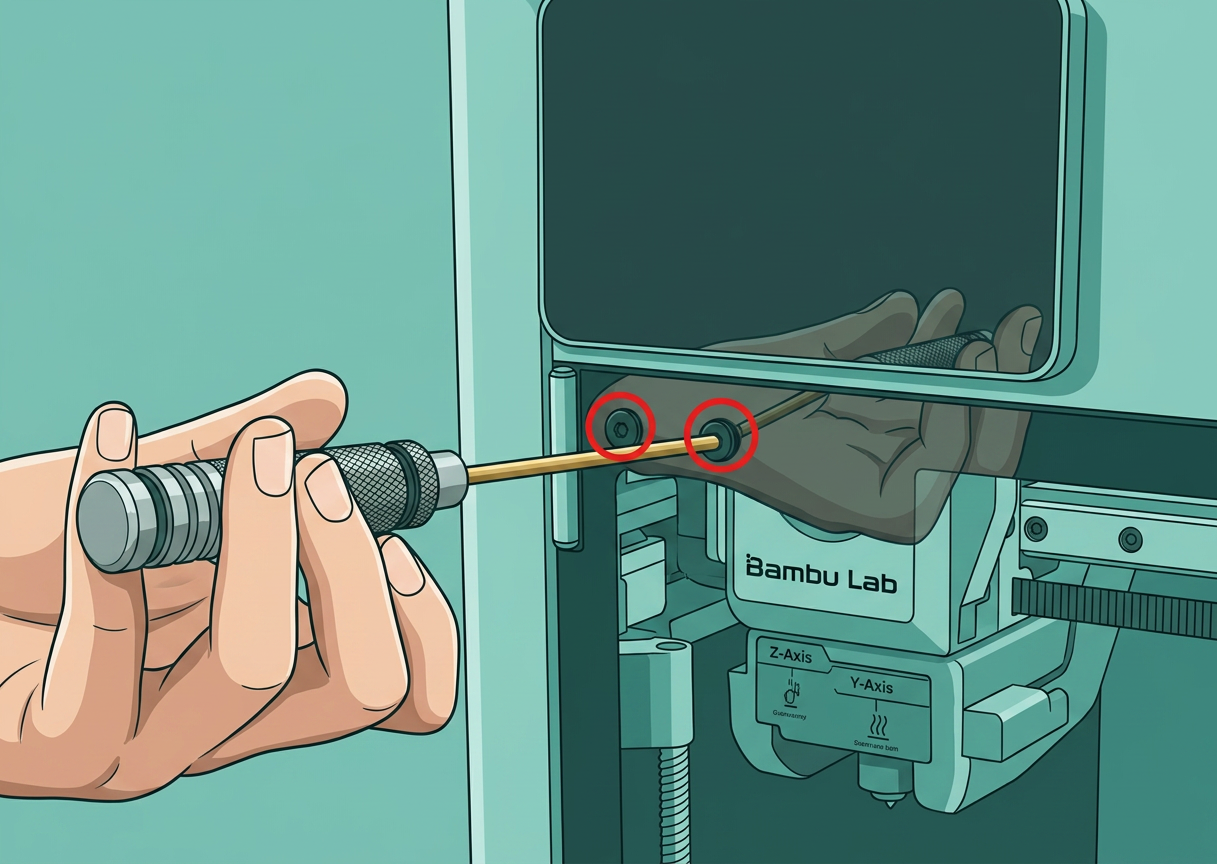

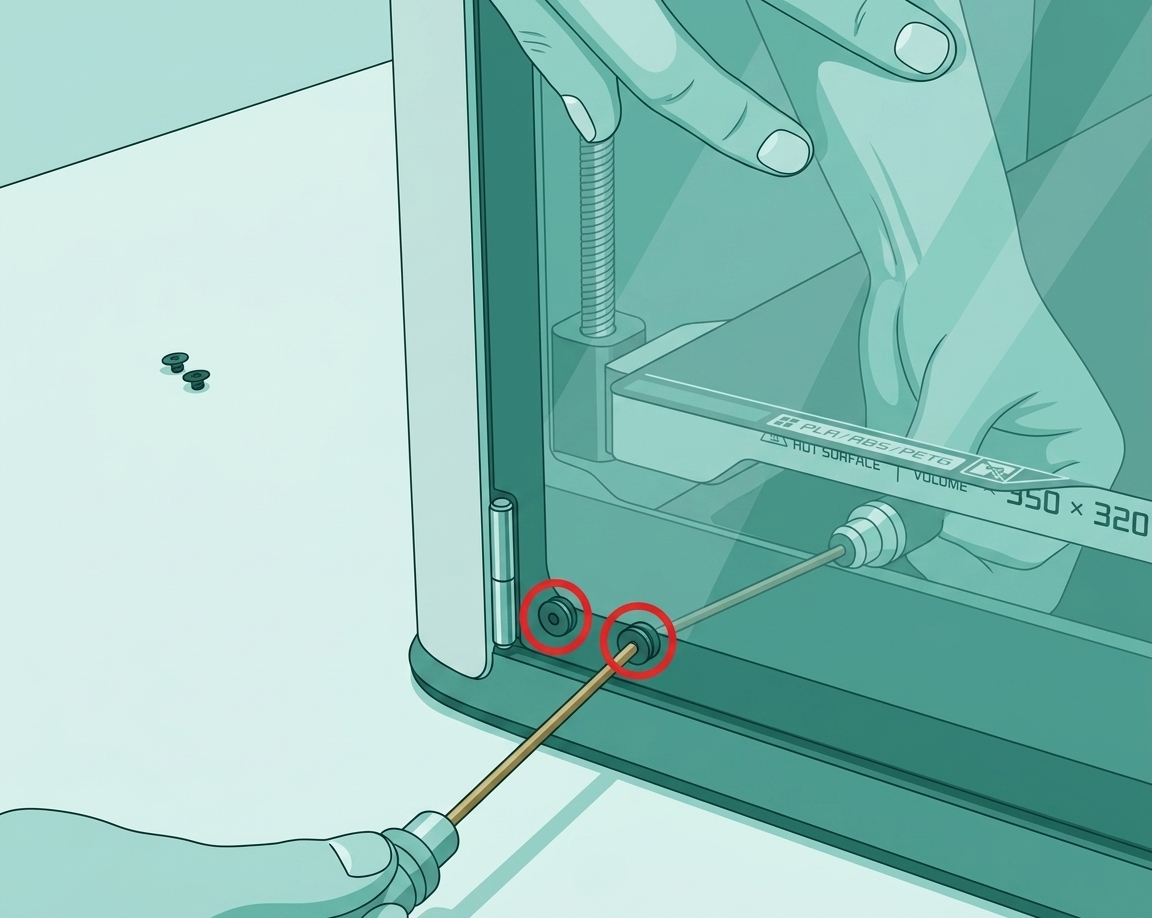

1. Используйте шестигранный ключ H2.0, чтобы открутить четыре винта двери (M3×3, диаметр гайки 10 мм), два сверху и два снизу. Поддержите стекло одной рукой и снимите дверь.

Держите переднюю дверь надежно, чтобы предотвратить её падение.

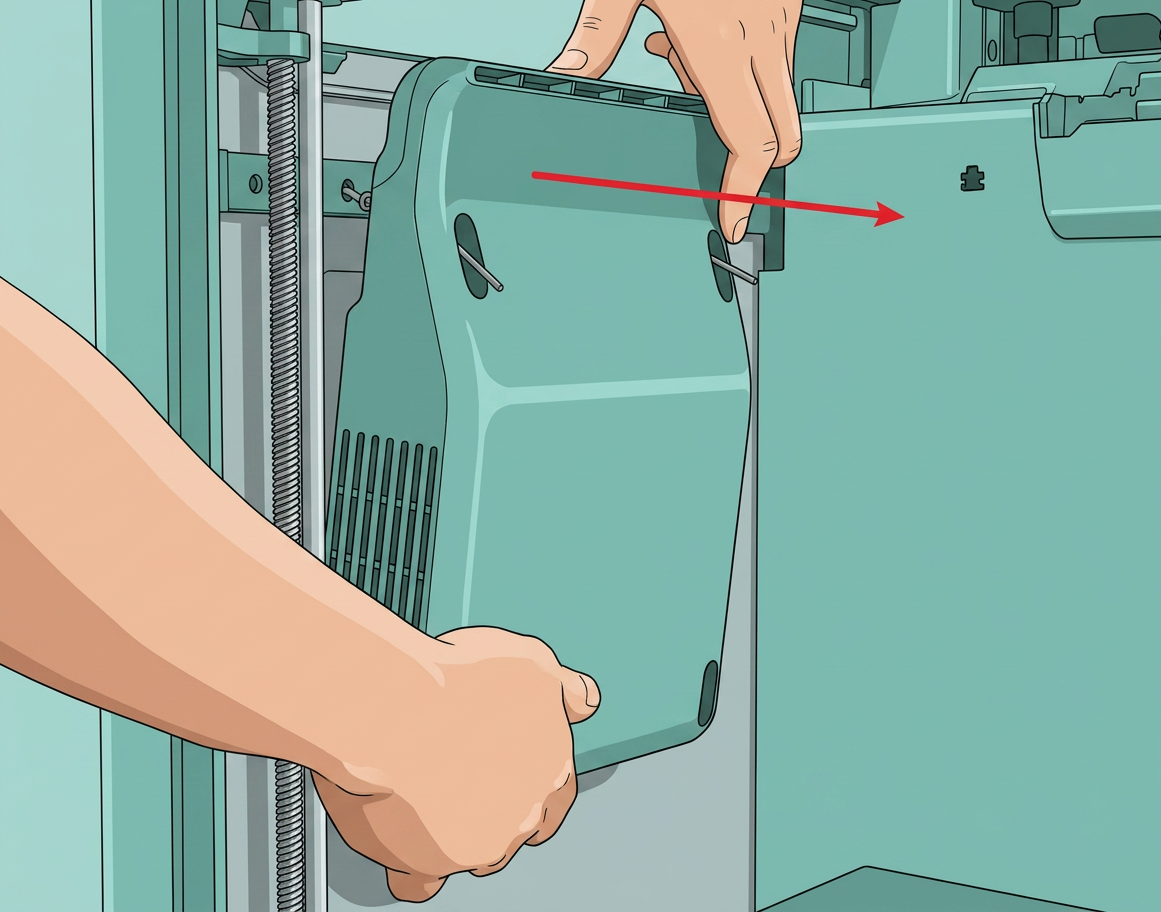

2. Один винт боковой панели находится за вспомогательным вентилятором охлаждения, поэтому сначала снимите вентилятор. Вентилятор удерживается двумя верхними резиновыми заклепками и двумя нижними винтами. Открутите два нижних винта BT3×16 с помощью шестигранного ключа H2.0, затем вытяните вентилятор прямо, чтобы освободить две резиновые заклепки. Поместите вентилятор на нагревательный стол; не отключайте его от платы MC.

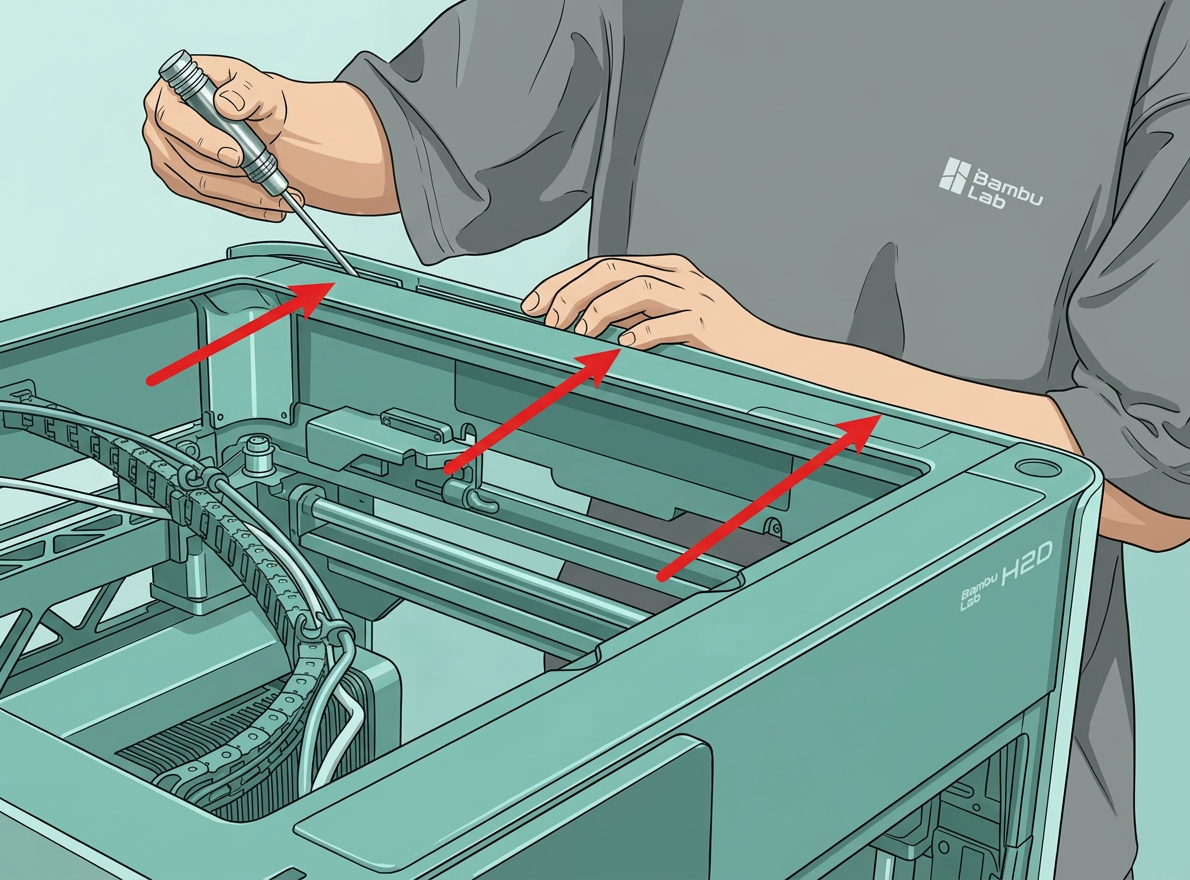

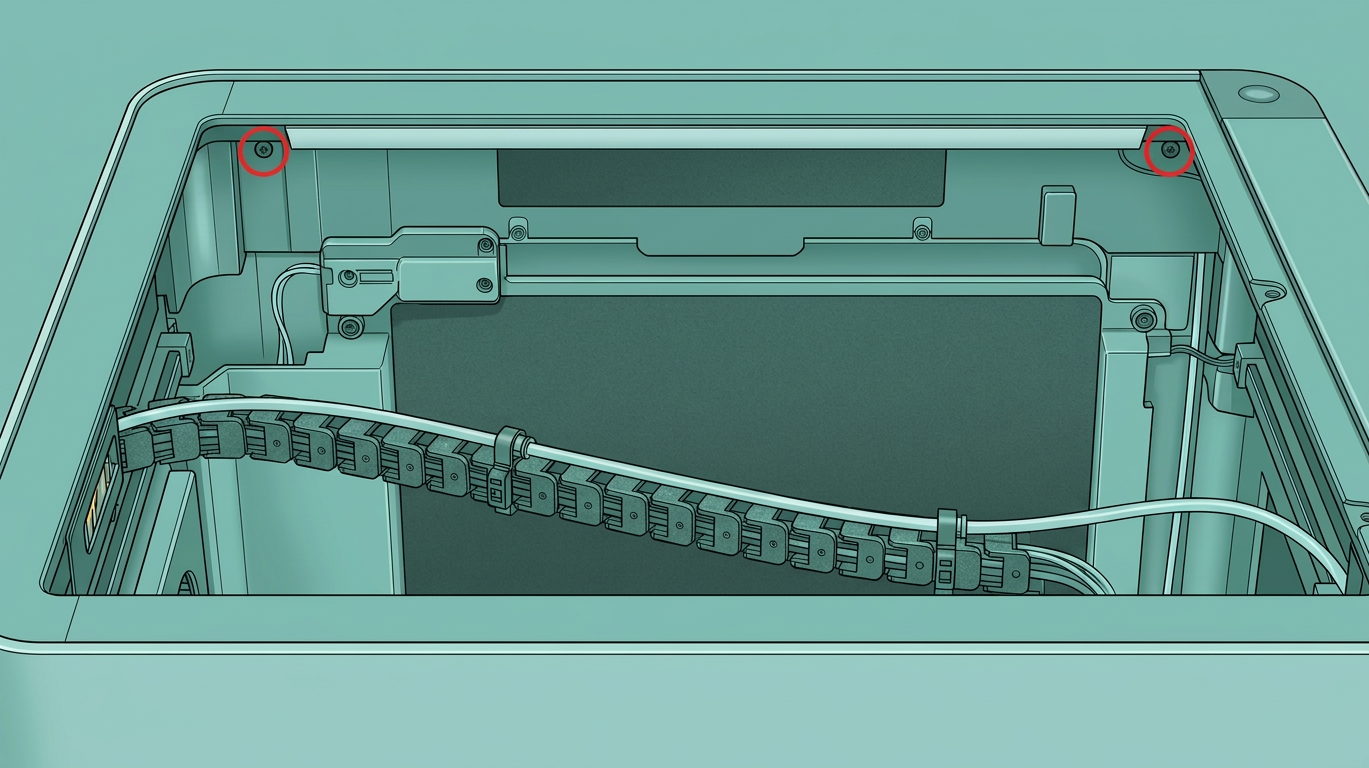

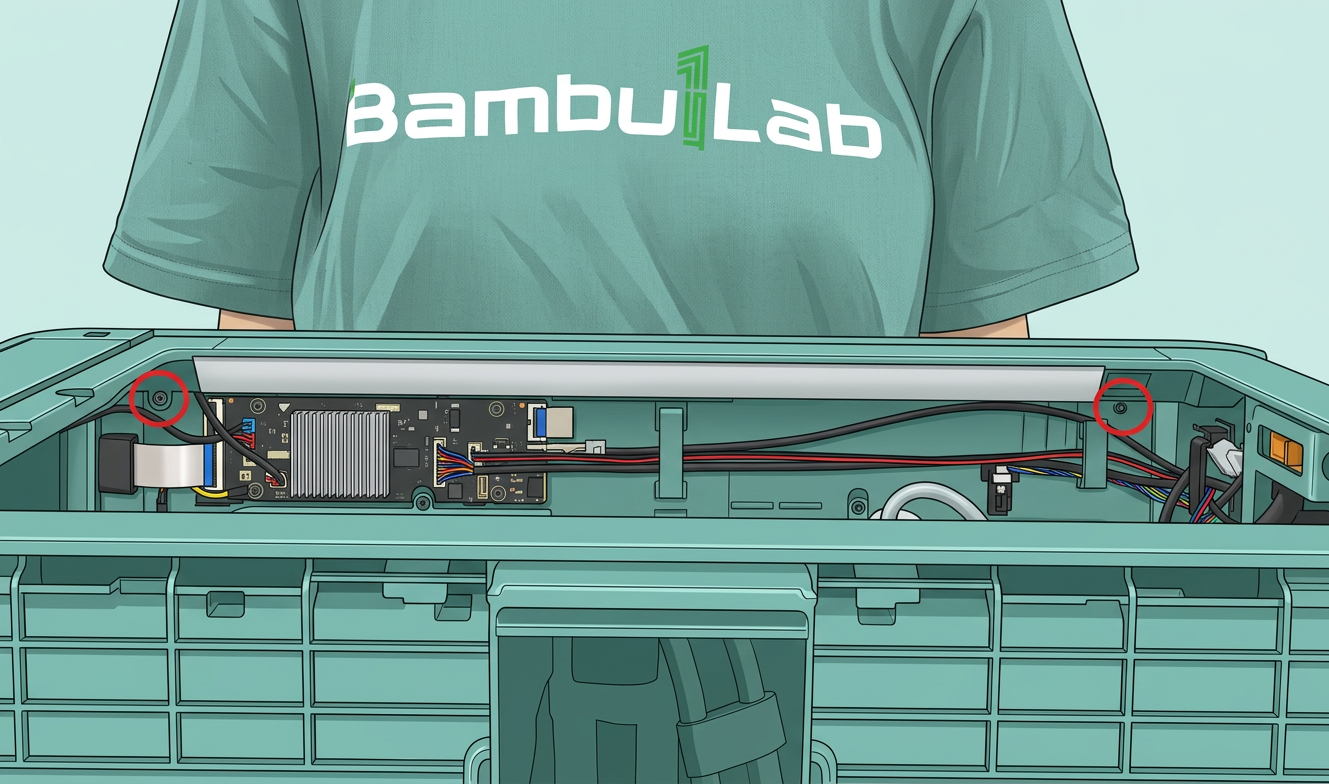

3. Используйте шестигранный ключ H2.0, чтобы открутить два винта BT3×8 на верхней раме и один винт BT3×8 на поперечной балке.

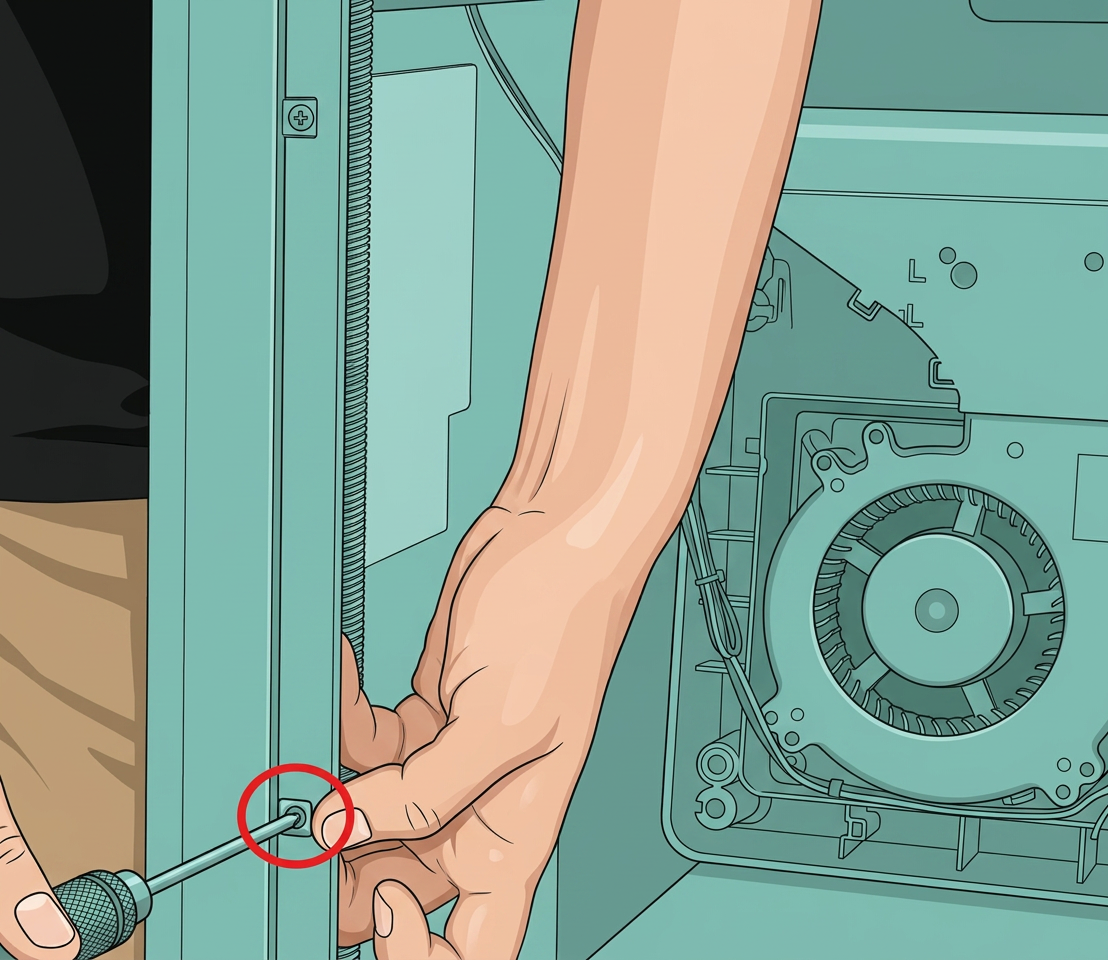

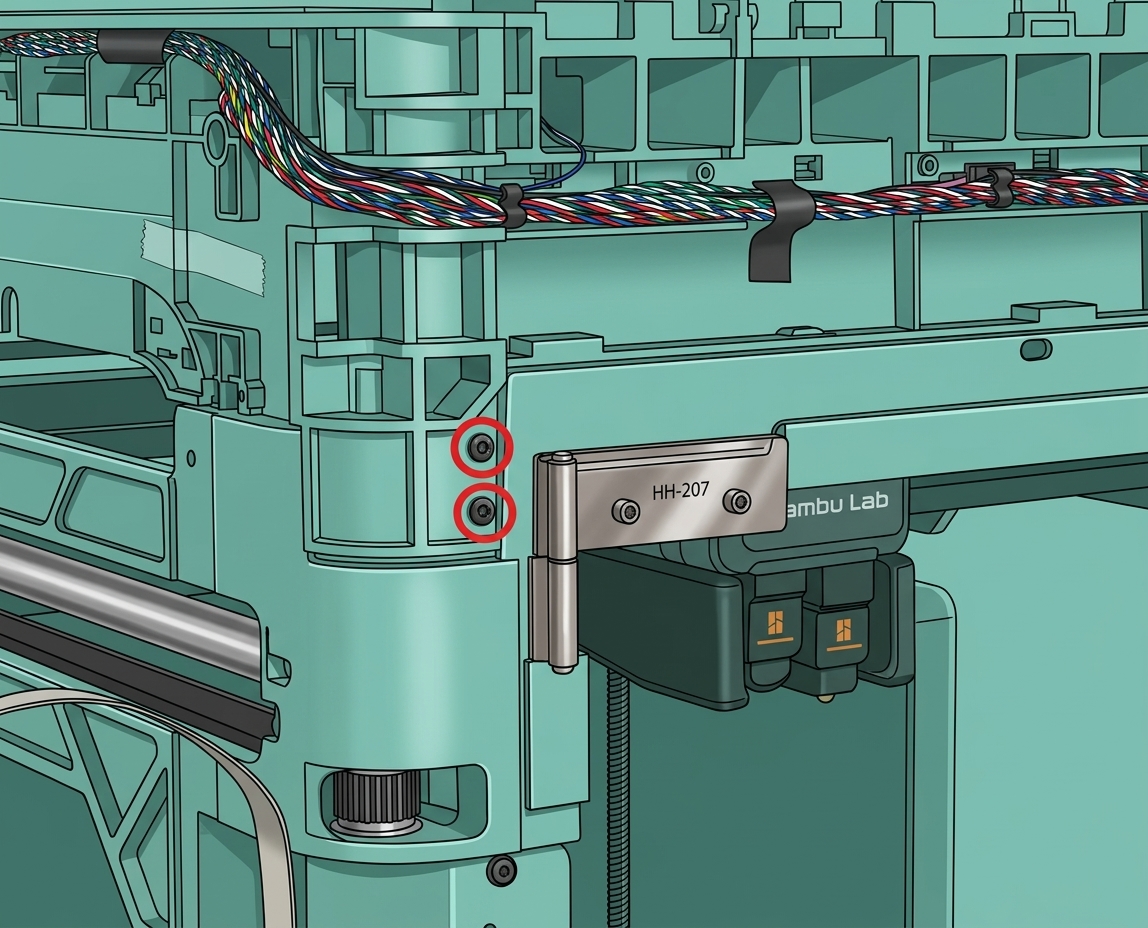

4. Два винта M3×3 закреплены на передней стойке и скрыты под силиконовой полосой. Отогните полосу в вырезе, чтобы получить доступ к винтам и открутить их.

Для более подробной информации см. Замена левой/правой боковой панели H2S

Шаг 4. Снимите ограничители резчика филамента

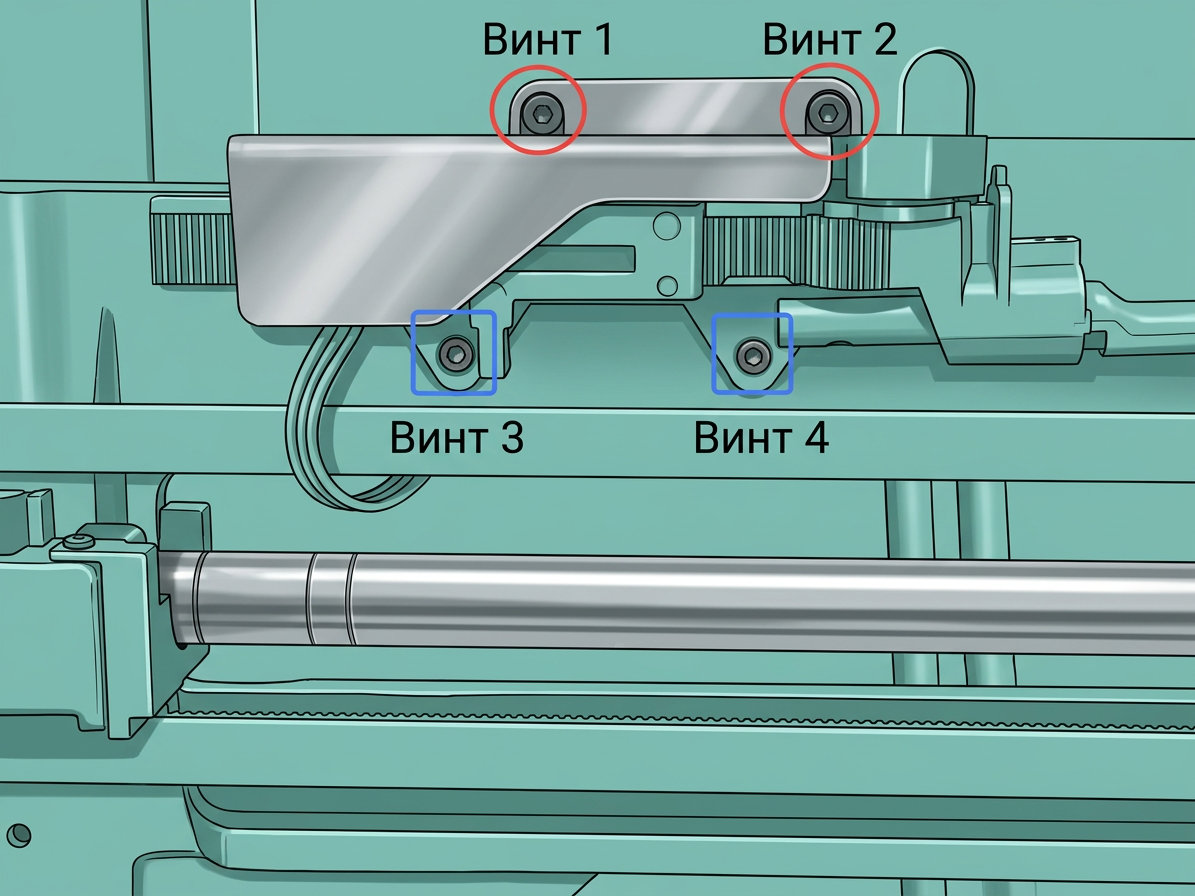

Открутите четыре винта, крепящие ограничители резчика филамента, используя шестигранный ключ H2.0 (красные круги: BT2.6×8; синие квадраты: M2.5×5).

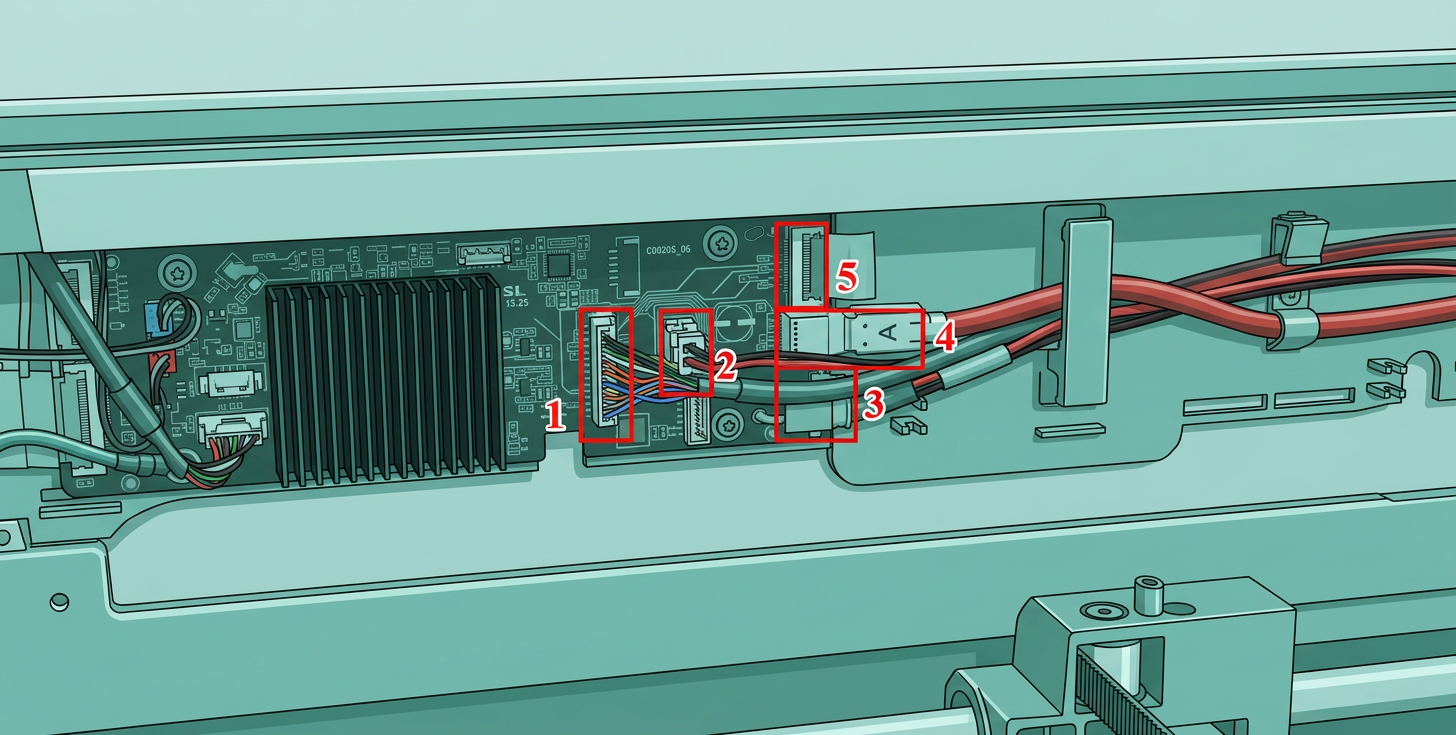

Шаг 5. Отсоедините кабели платы AP

Отсоедините следующее (см. нумерованные указатели):

• Кабель связи MMC-AP (№ 1)
• Кабель питания MC–AP (№ 2)
• Разъем камеры живого просмотра (№ 3)
• Кабель USB-C (№ 4)
• Кабель питания платы TH (№ 5)

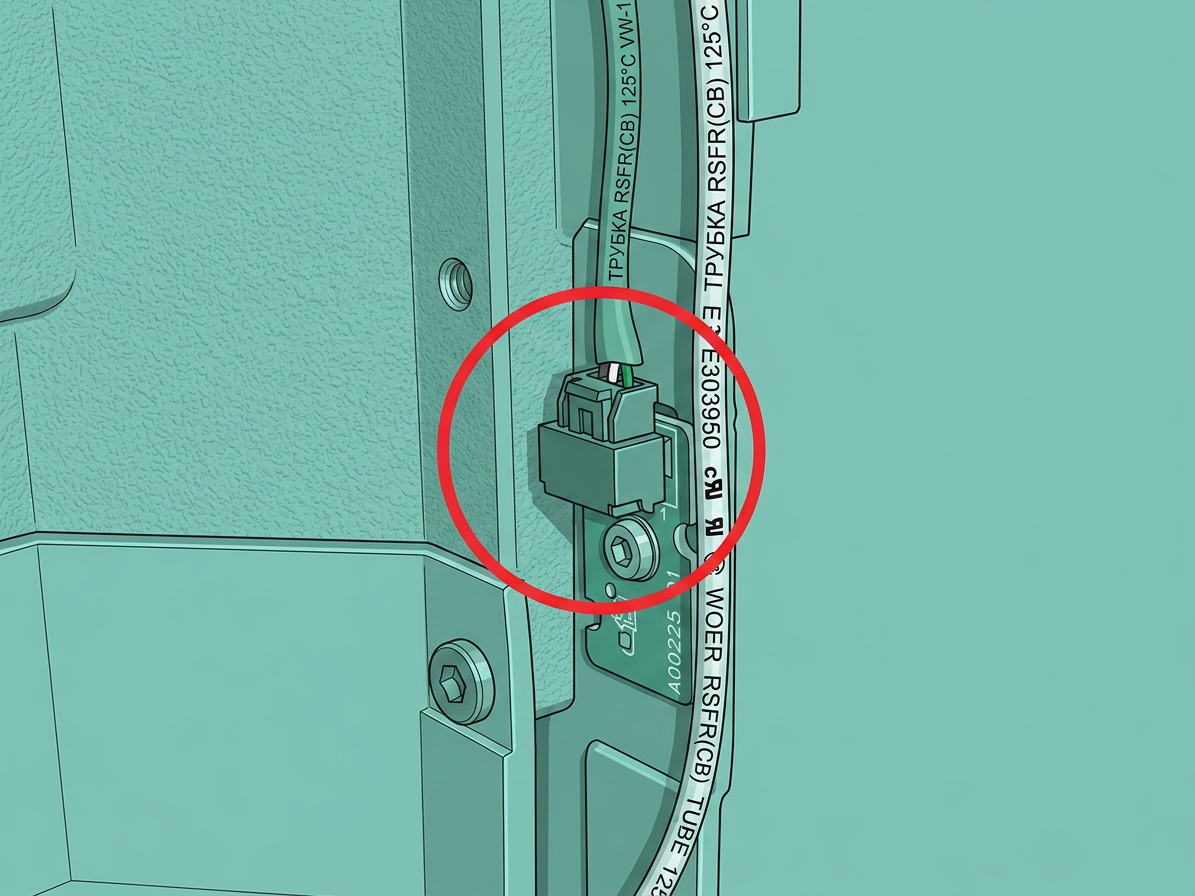

Шаг 6. Отсоедините датчик Холла передней стойки

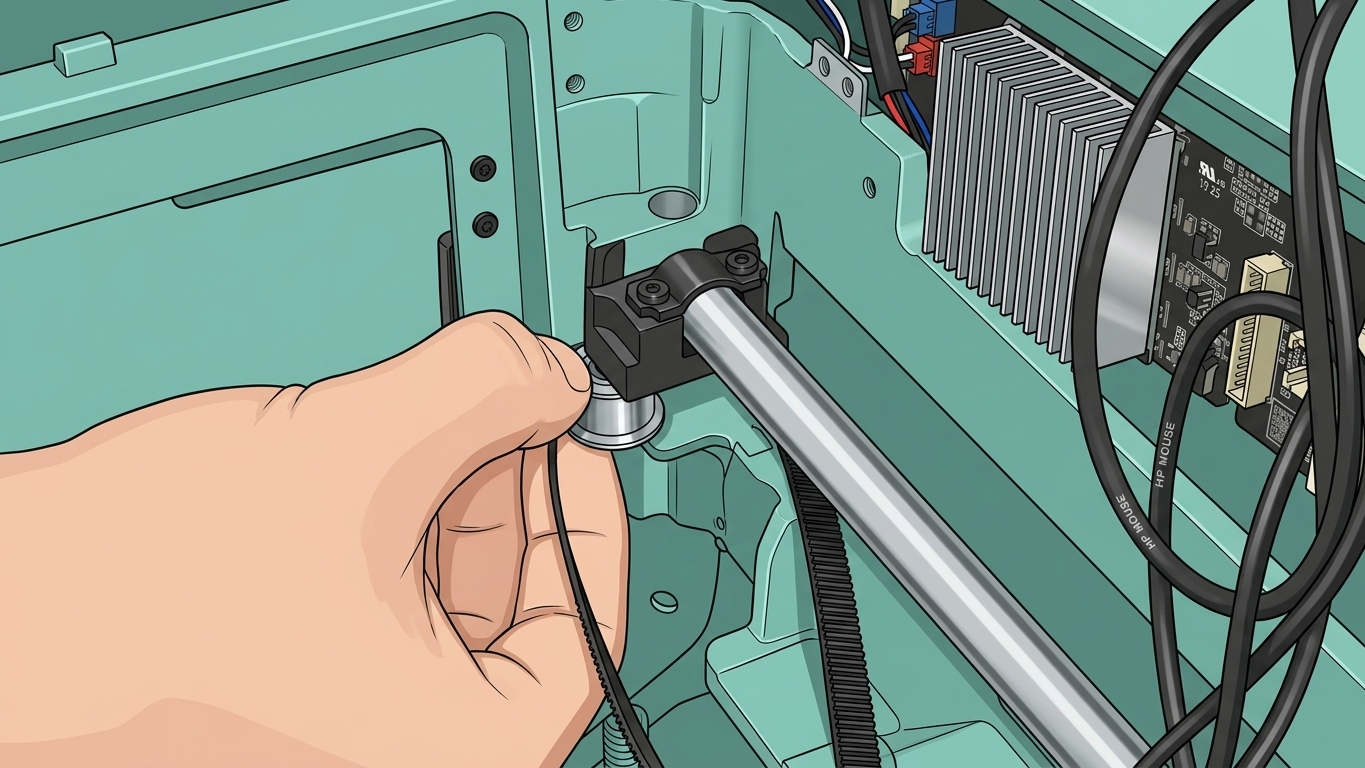

На стойке рядом с кнопкой Старт/Пауза отсоедините разъем датчика Холла, чтобы не потянуть его во время последующих шагов.

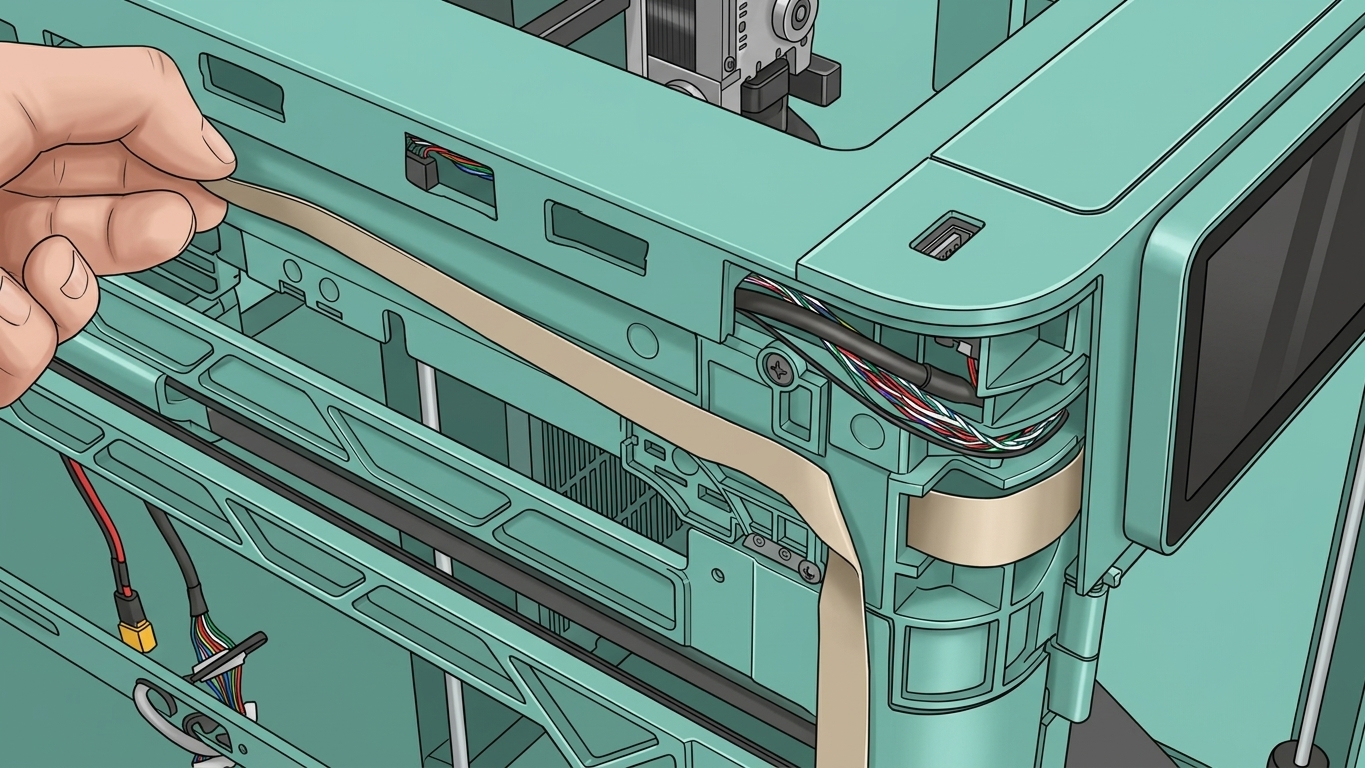

Шаг 7. Снимите ацетатную ленту на передней стойке

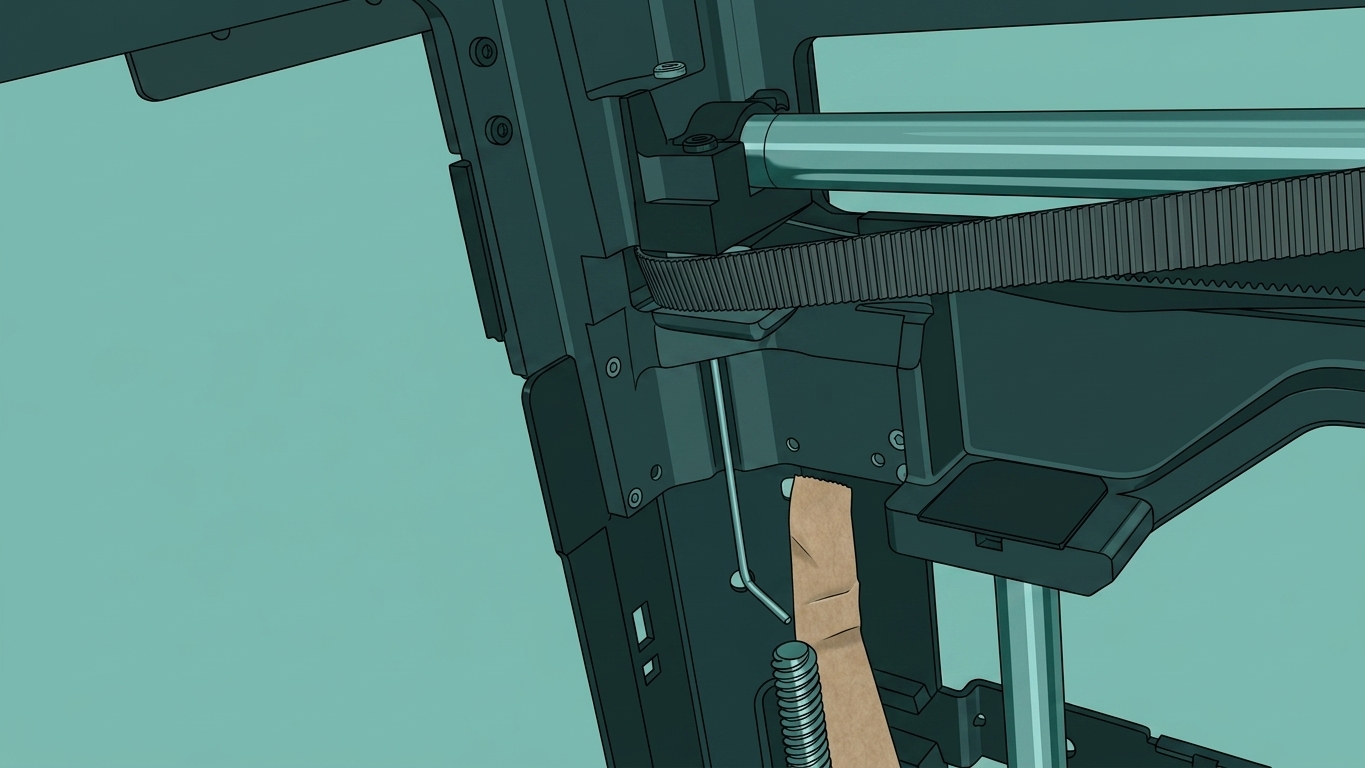

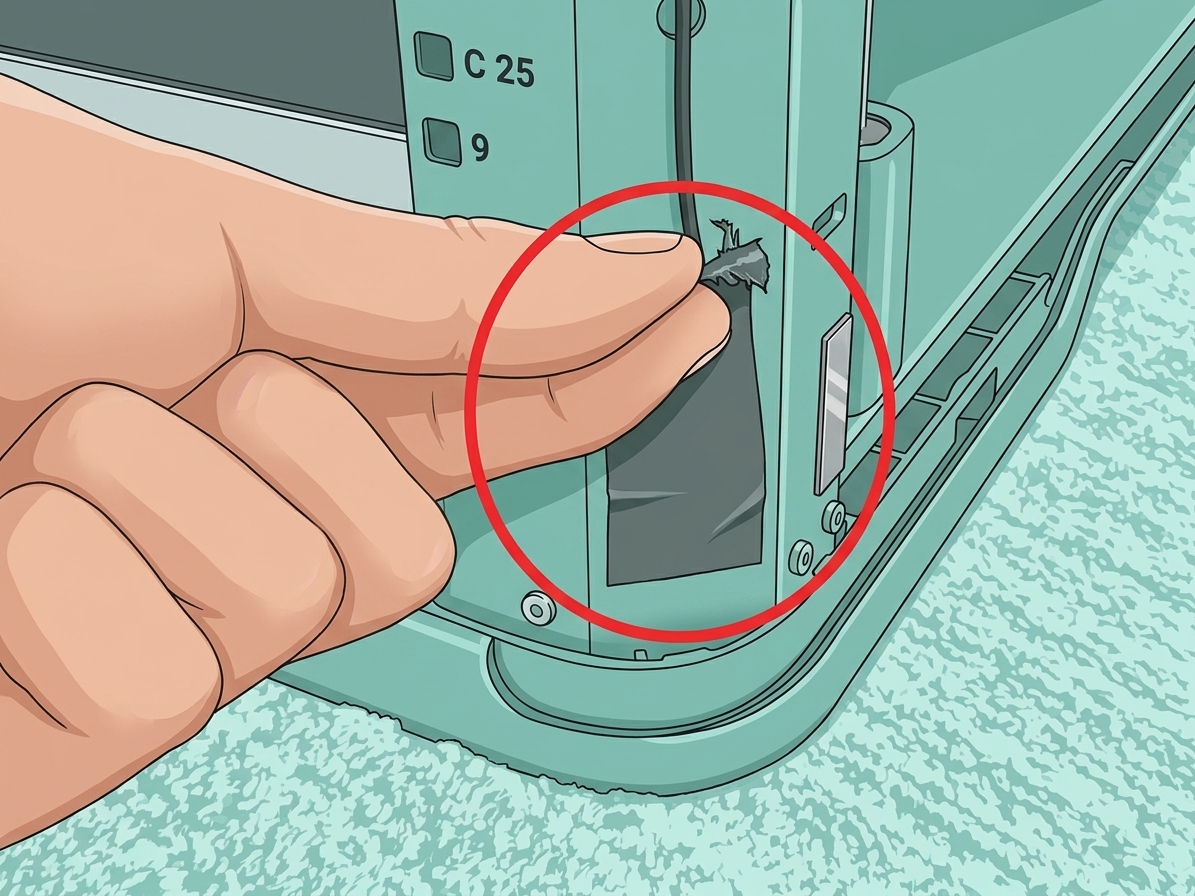

Снимите ацетатную ленту внизу со стороны Старт/Пауза, выпрямите пучок кабелей и оставьте небольшой запас для следующих шагов.

Шаг 8. Освободите FFC камеры живого просмотра сбоку

Со стороны платы USB-порта найдите фиксирующую ленту FFC камеры живого просмотра и аккуратно снимите её, чтобы освободить кабель.

Шаг 9. Освободите фиксатор кабеля

Освободите фиксатор кабеля (расположен рядом с буфером филамента), чтобы предотвратить помехи при следующих процедурах.

Шаг 10. Поднимите верхнюю раму корпуса

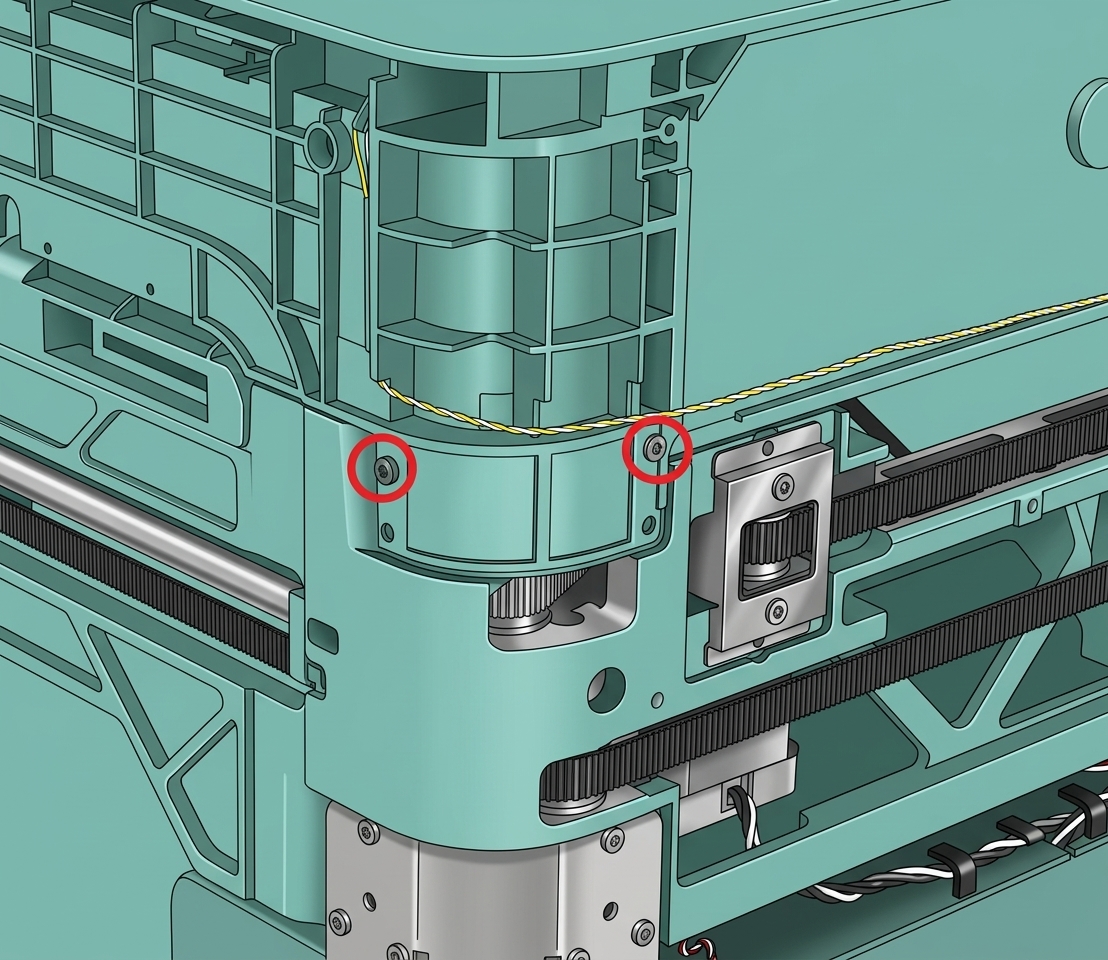

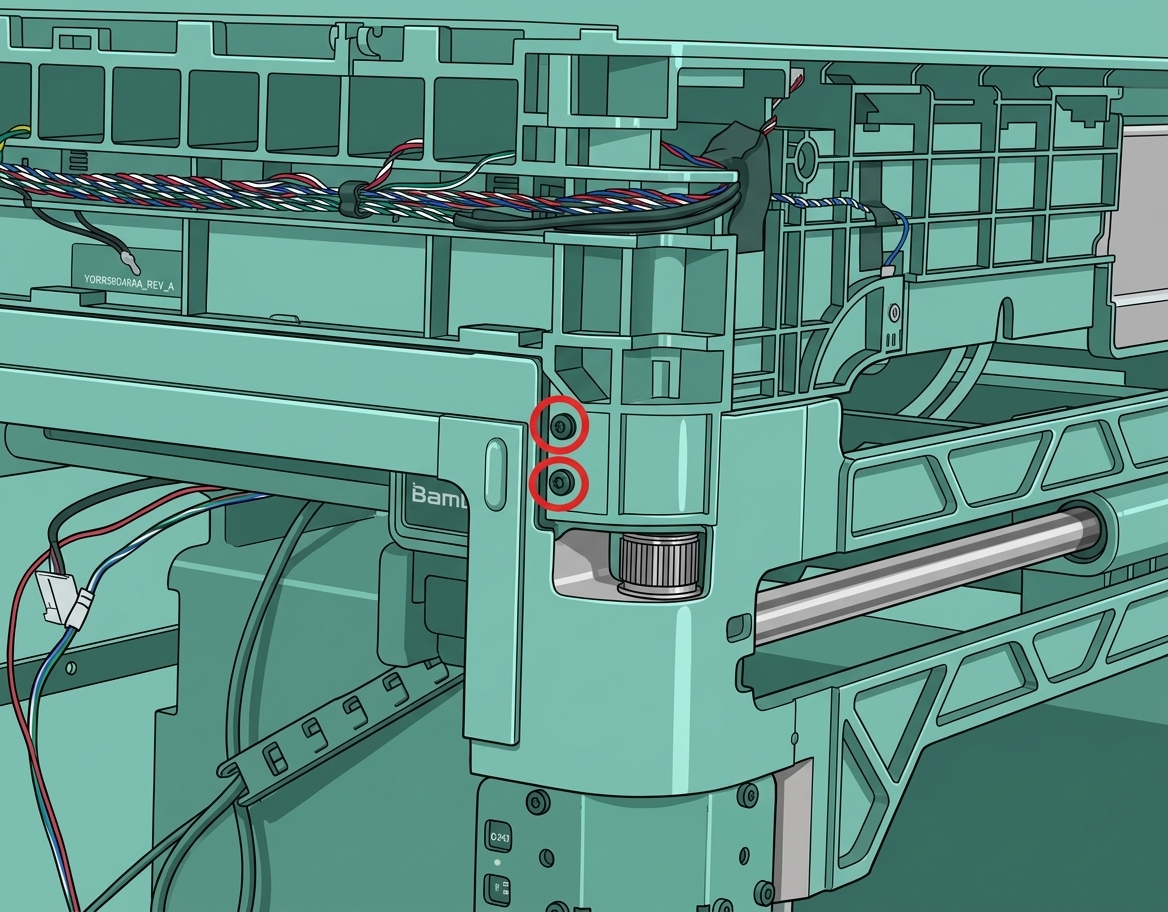

1. Используйте шестигранный ключ H2.0, чтобы открутить восемь крепежных винтов (M3x10), по два винта на каждую стойку;

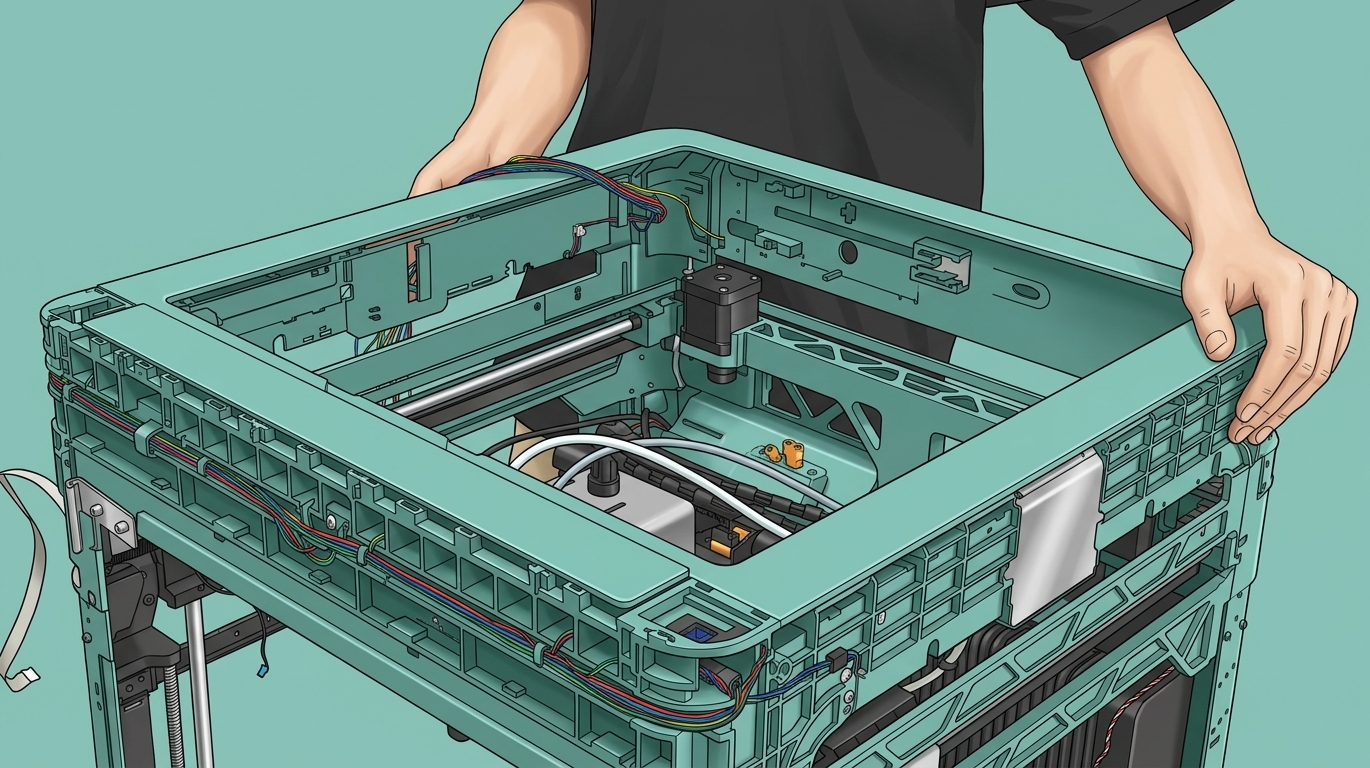

2. Слегка поднимите верхнюю раму корпуса и отодвиньте её от стороны натяжного ролика, чтобы создать рабочее пространство для винта вала натяжного ролика.

Напоминание: Вам не нужно полностью поднимать крышку — достаточно места для работы. Следите за всеми кабелями; избегайте их натяжения или перекручивания.

Снимите обычный натяжной ролик

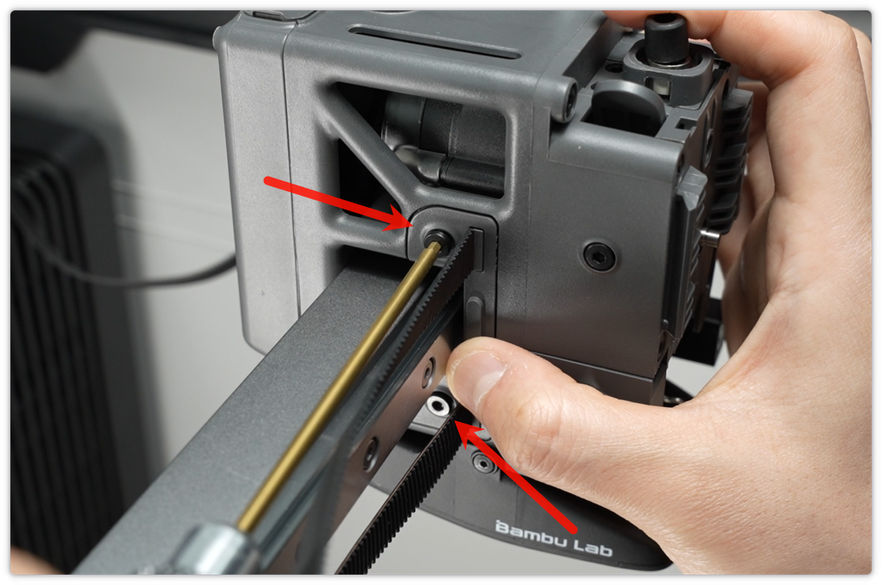

1. Используя шестигранный ключ H2.0, открутите два винта M3×8 от зажима ремня с одной стороны инструментальной головки, чтобы освободить ремень.

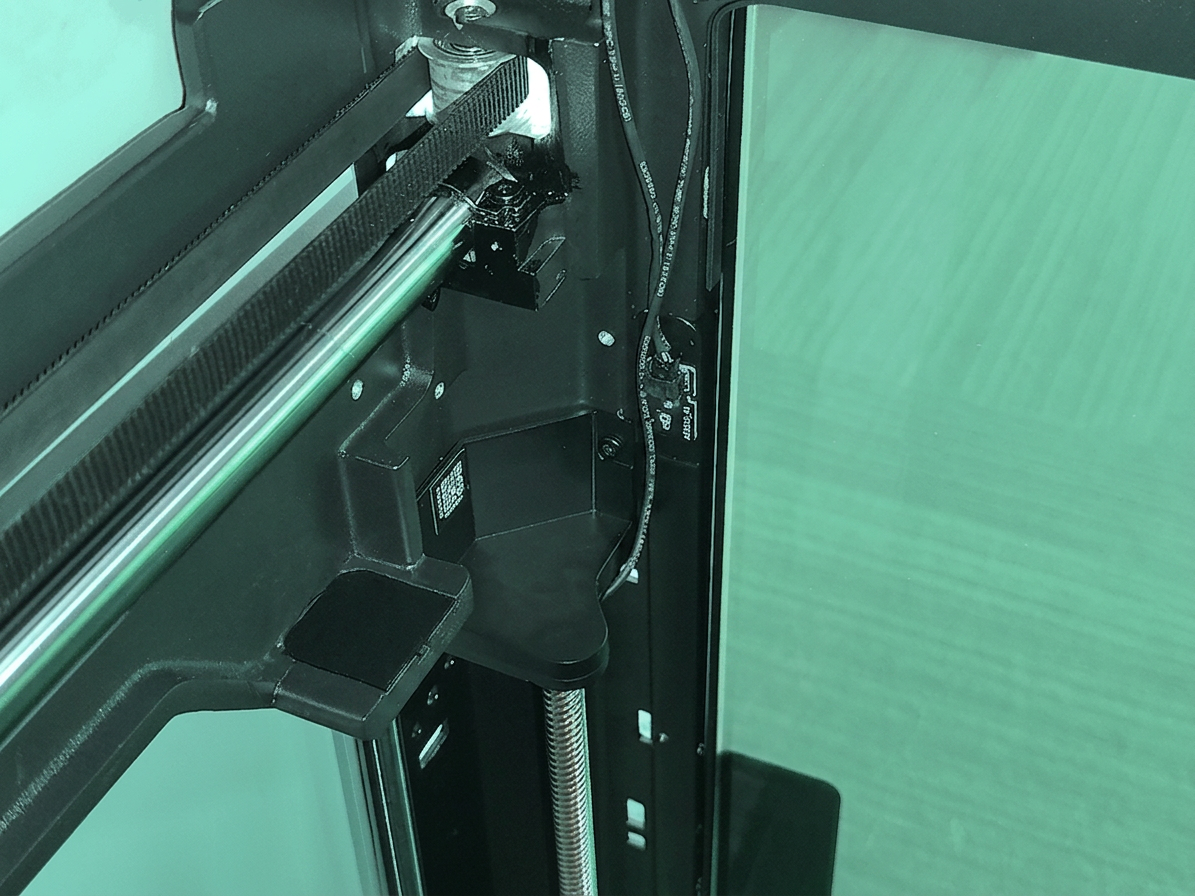

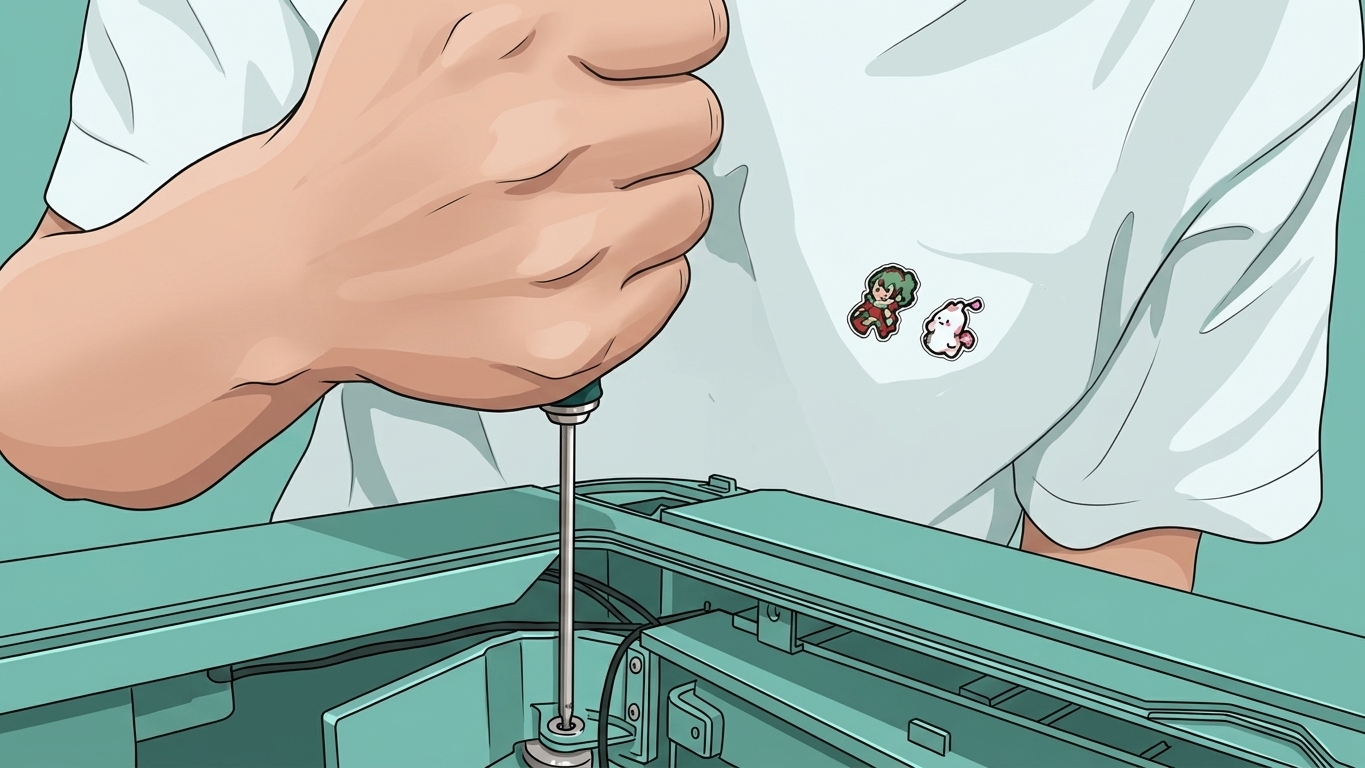

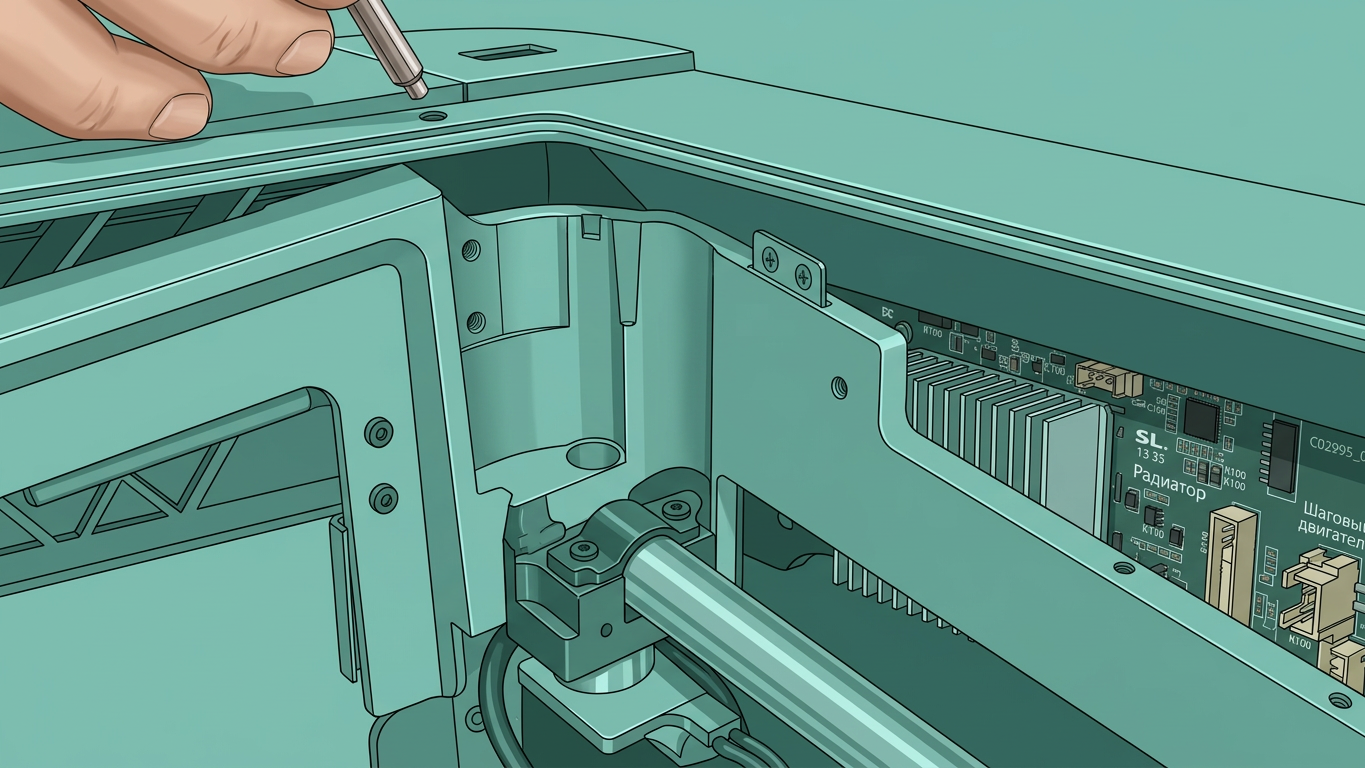

2. Используя шестигранный ключ H2.0, открутите вал натяжного ролика настолько, насколько он повернется. Затем аккуратно покачайте его влево-вправо под небольшим углом, одновременно вытягивая прямо вдоль оси.

Примечание: Для стороны глубокого отверстия рядом со стороной платы USB-порта, рекомендуемая последовательность

1. Все еще начните с шестигранного ключа H2.0, чтобы ослабить/открутить вал максимально возможно.

2. Когда он больше не вращается / виден только небольшой кончик, открутите два винта M3×6, крепящие камеру живого просмотра, с помощью ключа H2.0:

3. Слегка сдвиньте камеру, чтобы освободить канал. Снизу используйте жесткий стержень тоньше H1.5, чтобы толкнуть вал прямо вдоль его оси.

3. Как только вал выйдет, поддержите ролик сбоку и снимите его вместе с графитовой прокладкой.

Установите новый обычный натяжной ролик

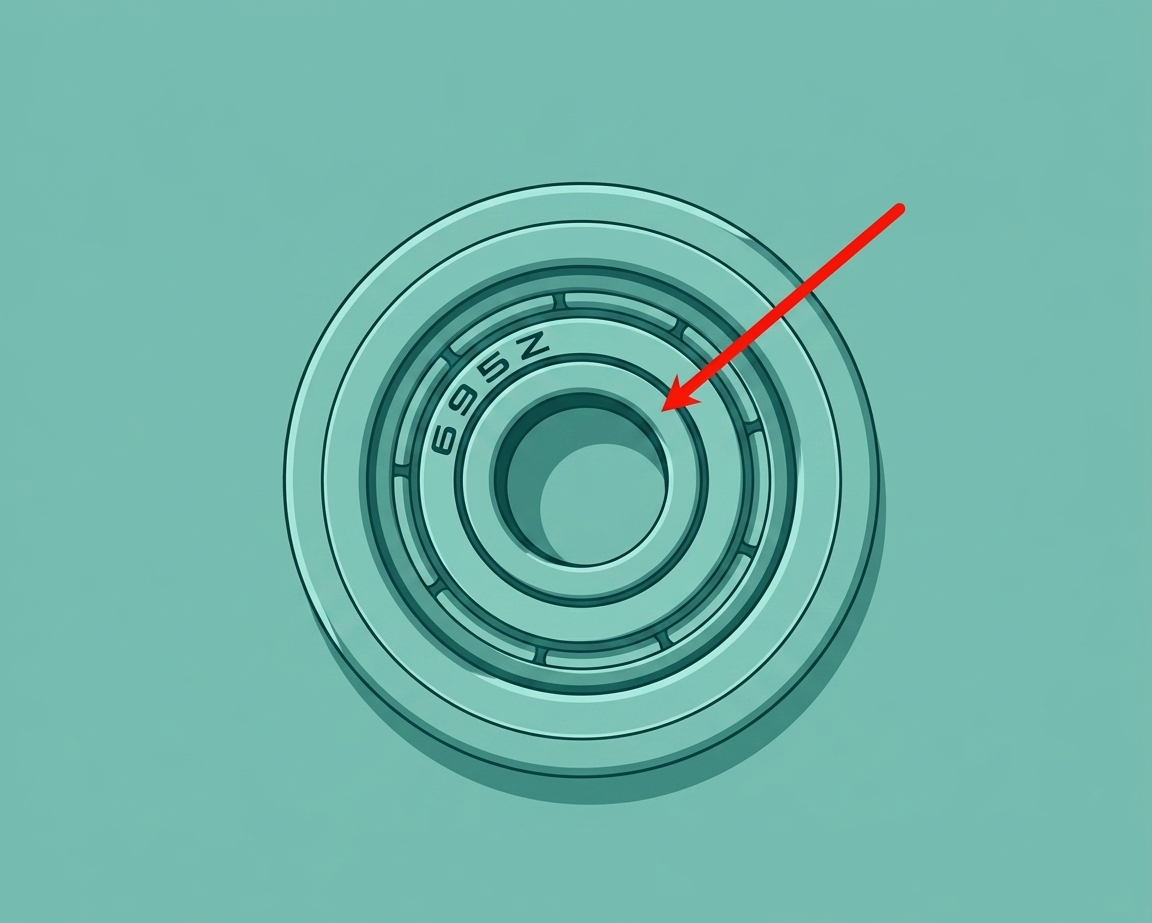

1. Нанесите небольшое количество смазки на внутреннее кольцо/торцевую поверхность ролика. Держите смазку подальше от контактной поверхности ремня. Сначала приклейте графитовую прокладку к соответствующей поверхности ролика, чтобы она не соскользнула во время установки. Нанесите смазку в местах, показанных ниже:

Примечание: Установите графитовые шайбы с обеих сторон ролика.

2. Верните новый обычный натяжной ролик в оригинальное крепление. Вставьте вал натяжного ролика и затяните с помощью ключа H2.0.

Примечание: Будьте осторожны, чтобы графитовая прокладка не упала во время вставки.

3. Установите зажим ремня обратно на инструментальную головку и затяните два винта M3×8 с помощью шестигранного ключа H2.0.

Примечание: Ремень находится под натяжением. Прижимайте зажим ремня внутрь рукой во время затягивания двух винтов M3×8 шестигранным ключом H2.0.

Установите верхнюю раму корпуса обратно

Шаг 1. Установите верхнюю раму корпуса

1. Как показано, вставьте верхнюю раму корпуса в раму. Выровняйте по трассе кабеля сзади-слева в качестве ориентира, затем опустите её на место.

Примечание: Перед опусканием убедитесь, что все кабели не касаются краев, чтобы не зажать провода.

2. Используйте шестигранный ключ H2.0, чтобы затянуть восемь крепежных винтов (M3x10), по два винта на каждую стойку;

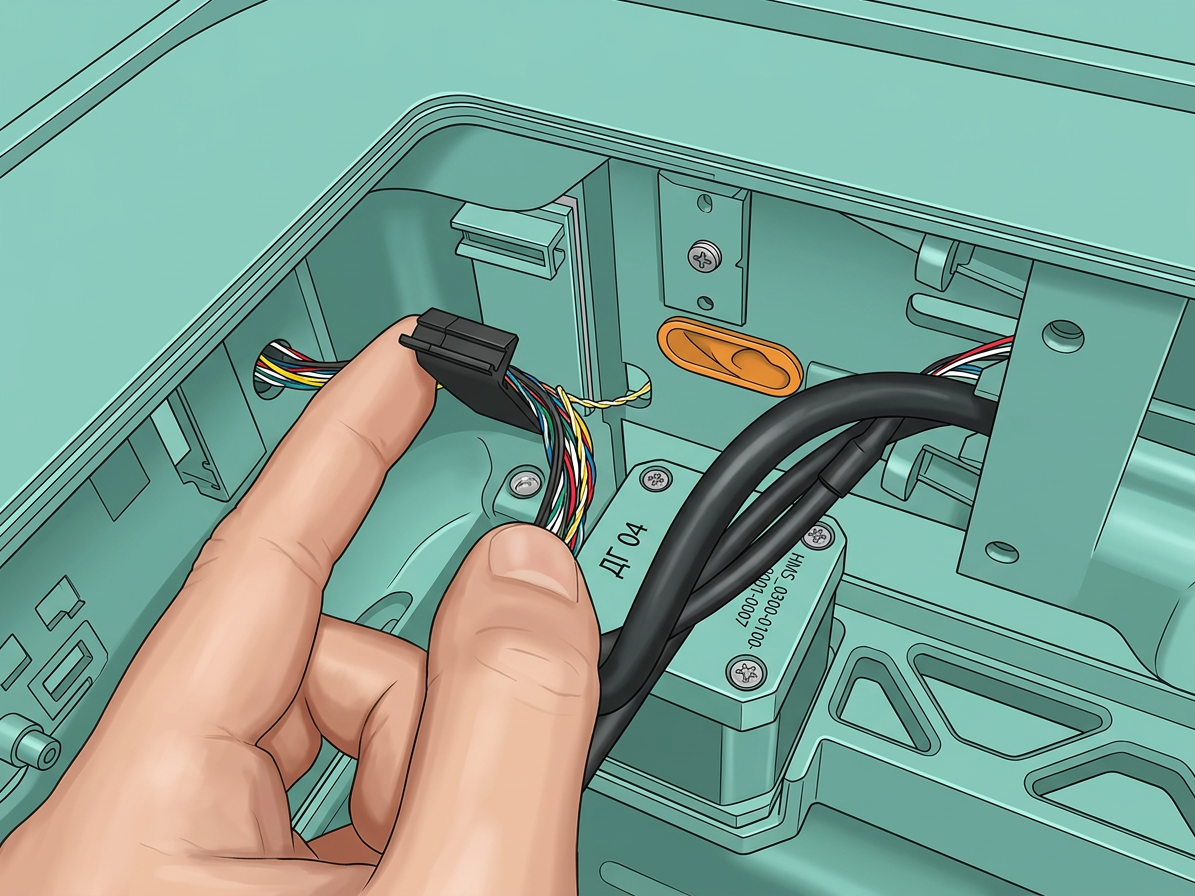

Шаг 2. Снова зафиксируйте фиксатор кабеля

Выровняйте штекер с ключом и нажмите фиксатор до щелчка. Выполните легкую проверку на натяжение, чтобы убедиться, что он не расстегнется.

Шаг 3. Снова заклейте FFC камеры живого просмотра

Со стороны платы USB-порта найдите FFC и прижмите фиксирующую ленту обратно по исходным меткам.

Шаг 4. Снова заклейте ацетатную ленту на передней стойке

Выпрямите и уложите пучок кабелей. Соберите излишки длины аккуратно вдоль исходного пути и закрепите их ацетатной лентой.

Шаг 5. Подключите датчик Холла передней стойки

На стойке рядом с кнопкой Старт/Пауза подключите разъем датчика Холла обратно до щелчка и надежно. Убедитесь, что его не выдернут позже.

Шаг 6. Подключите кабели платы AP

Подключите в следующем порядке (см. нумерованные указатели):

• Кабель связи MMC-AP (№ 1)
• Кабель питания MC–AP (№ 2)
• Разъем камеры живого просмотра (№ 3)
• Кабель USB-C (№ 4)
• Кабель питания платы TH (№ 5)

Шаг 7. Установите обратно ограничители резчика филамента, боковые панели, переднюю дверь и заднюю панель

Следуйте руководству Замена верхней рамы корпуса H2S, и установите ограничители резчика филамента, боковые панели, переднюю дверь и заднюю панель

Натяжение ремня

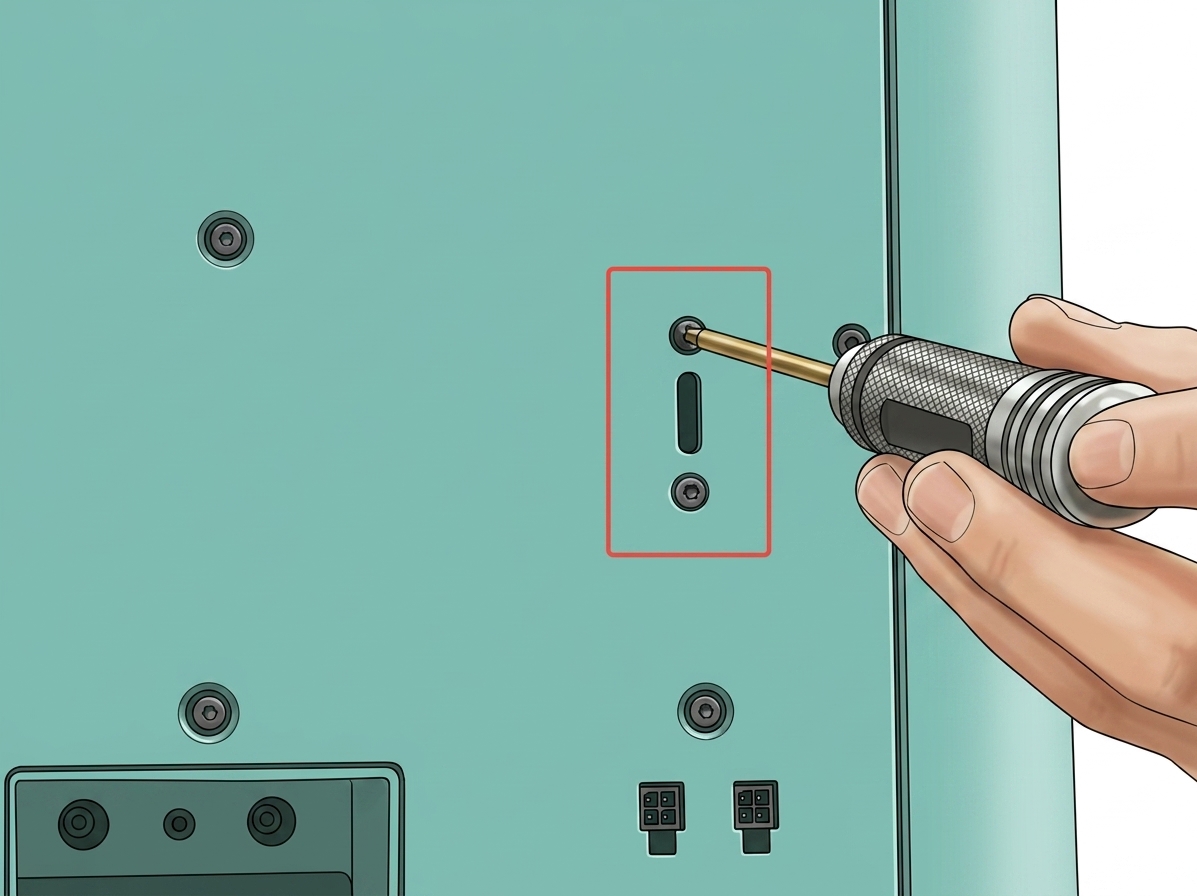

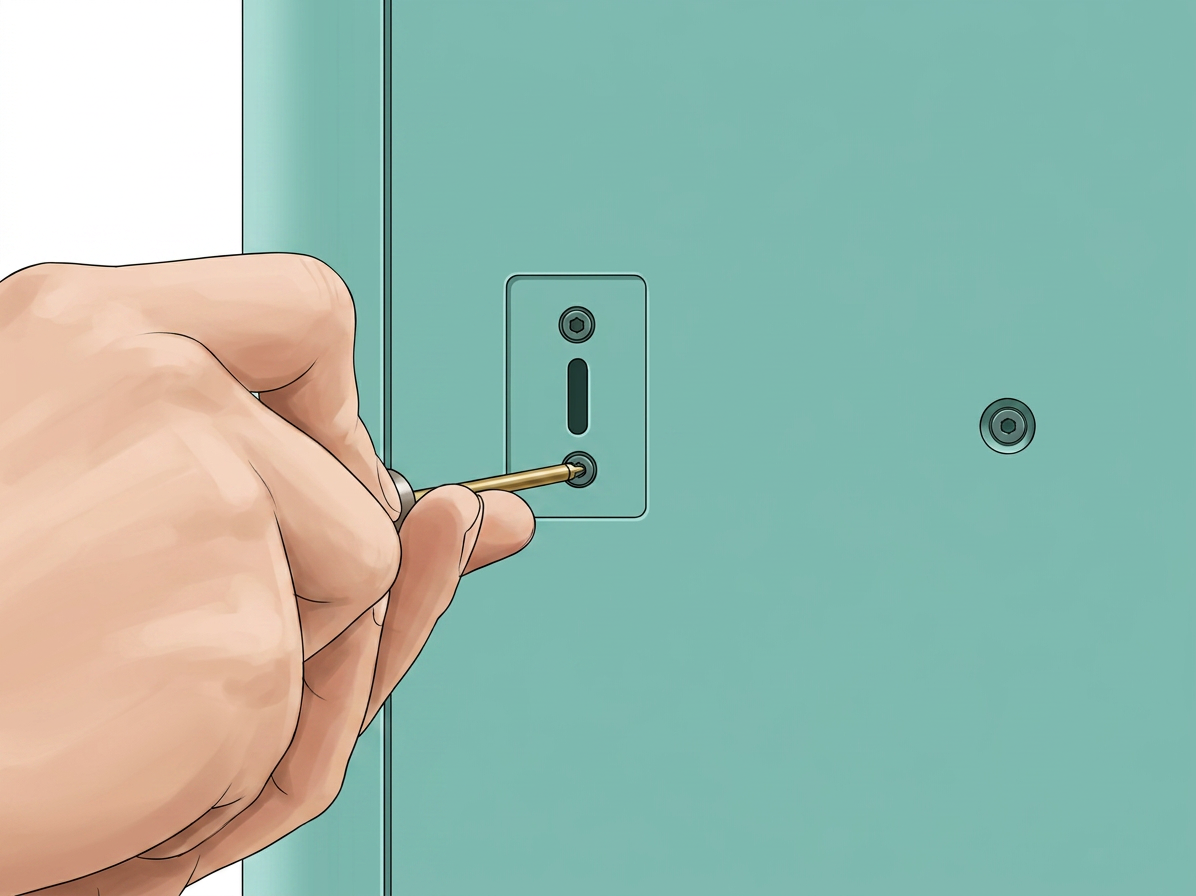

1. Ослабьте 4 винта натяжителя ремня. Ослабьте винт на 1-2 оборота; не выкручивайте его.

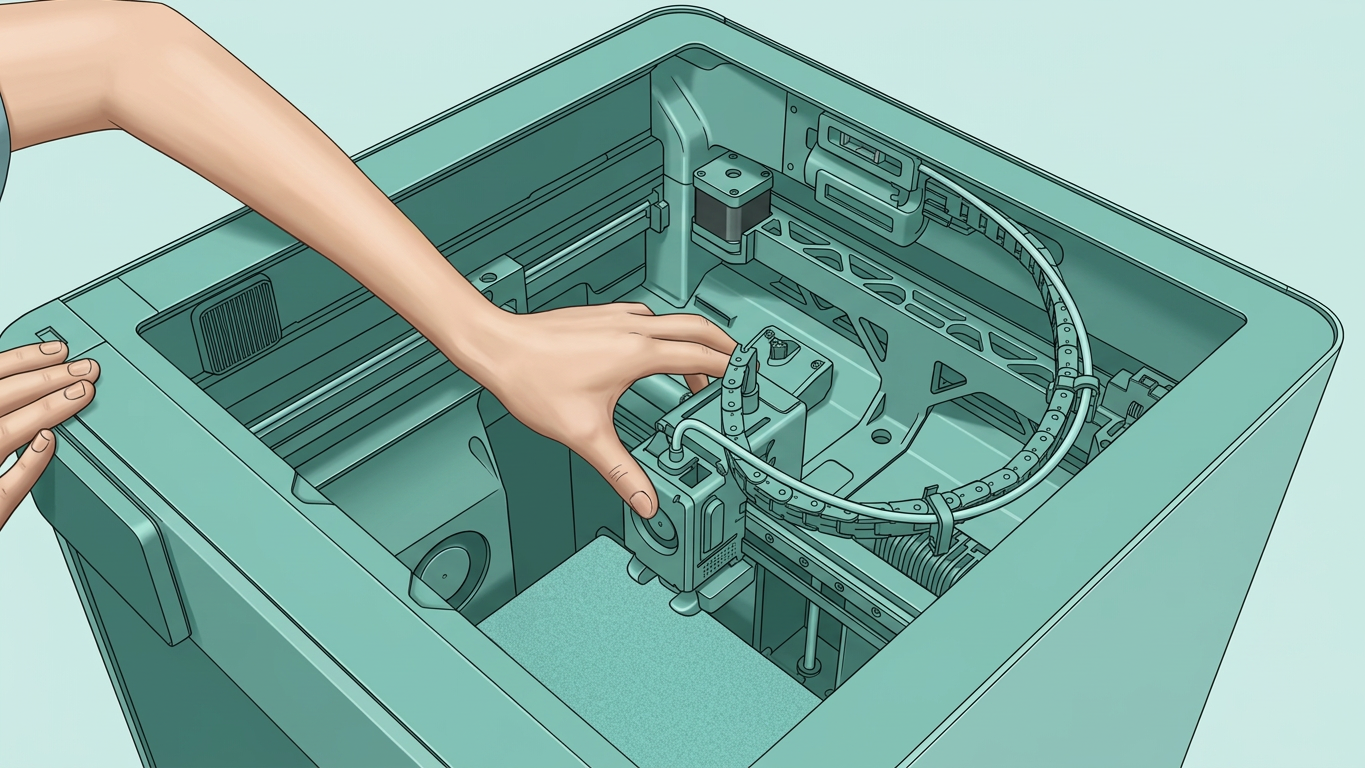

2. Аккуратно перемещайте инструментальную головку вперед-назад несколько раз, и наконец переместите её в заднюю часть принтера.

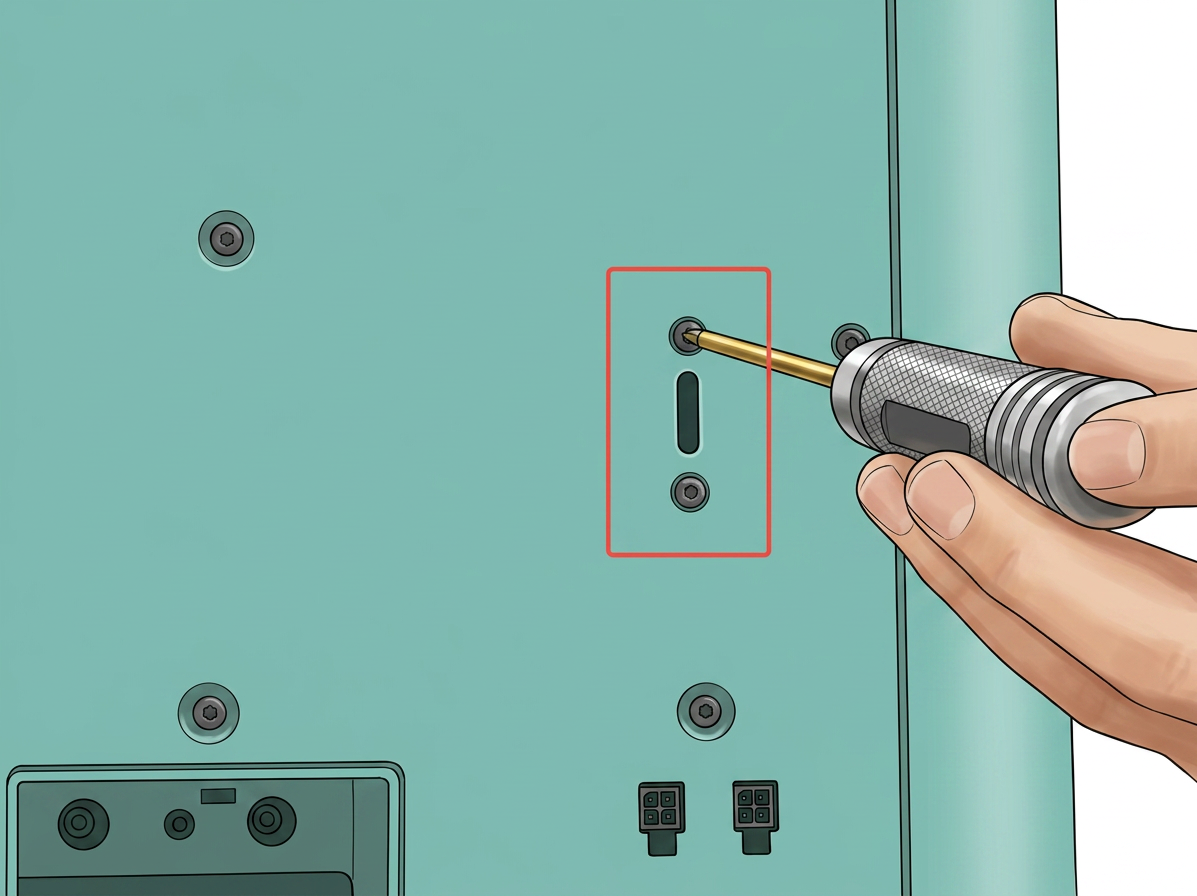

3. Снова затяните 4 винта. Пружинная система в натяжителе ремня затянет ремень до правильного натяжения.

ВАЖНО: НЕ перетягивайте винты натяжения ремня. Это может привести к повреждению и не даст лучших результатов. Просто затяните оба винта, как и любые другие винты, и не перетягивайте их.

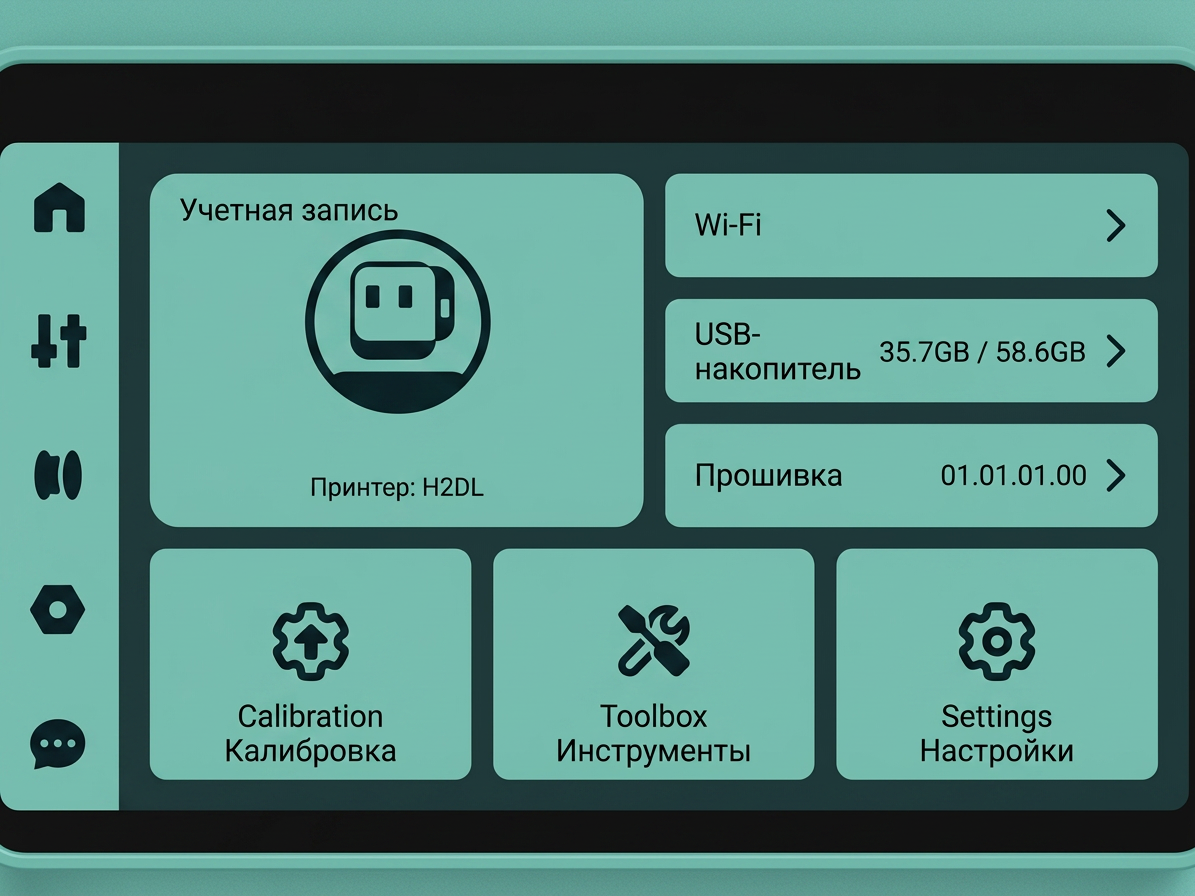

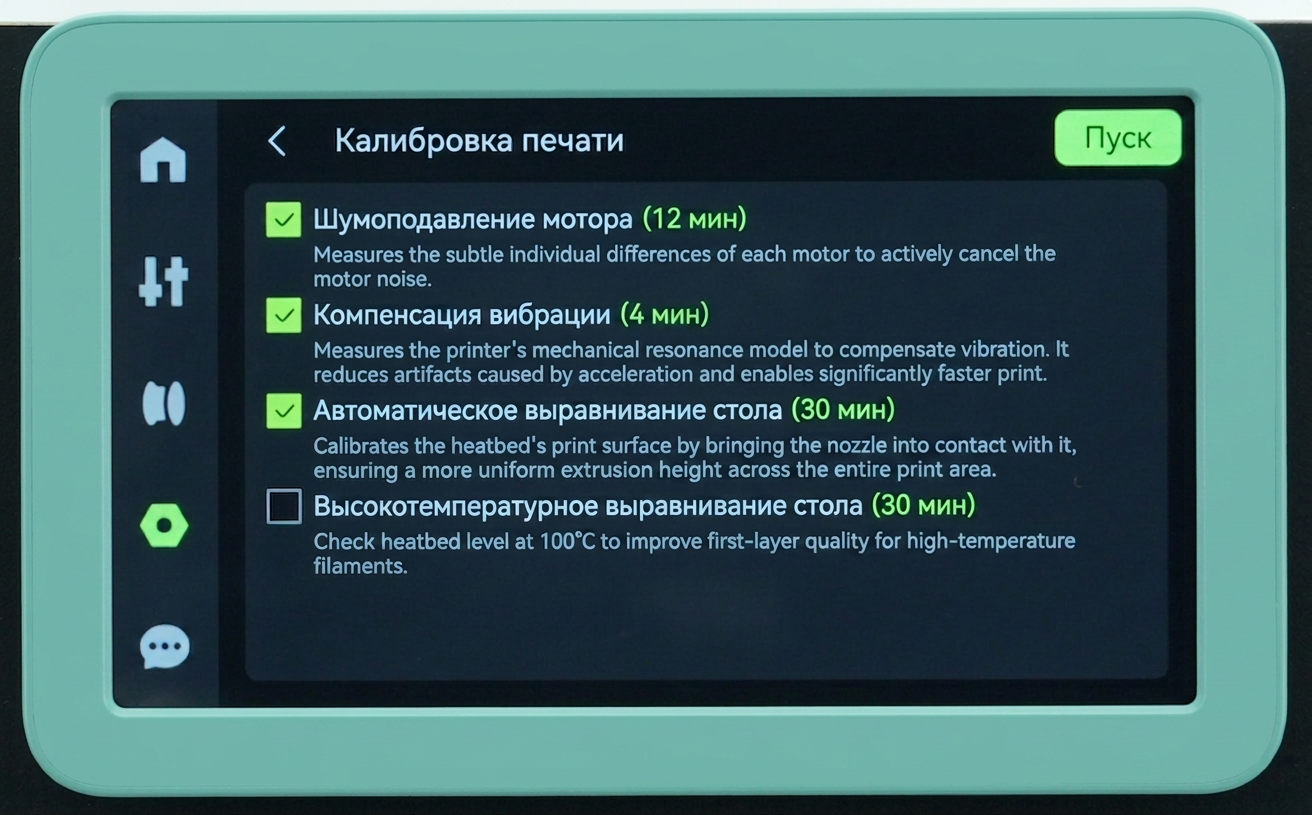

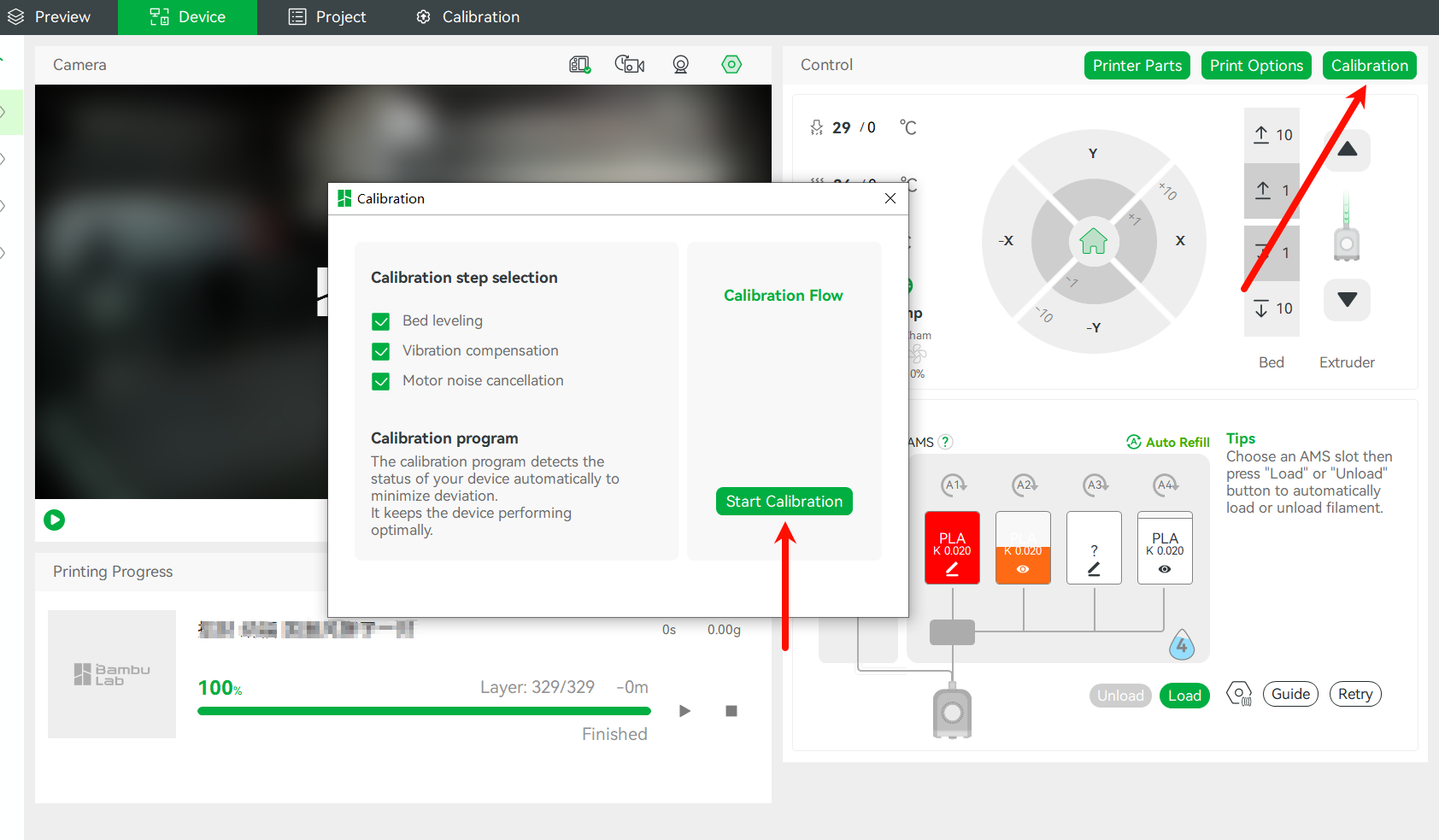

4. После завершения операции натяжения ремня необходимо перенастроить идентификацию резонансной частоты, чтобы записать новые характеристики резонанса оборудования. Принтер можно откалибровать с экрана или в Bambu Studio.
