Руководство по замене вихревого датчика сопла для A2L

Важное напоминание

Разъемы катушки датчика вихревого тока на H2D имеют эту компактную конструкцию разъема. При снятии разъема держите основание разъема рукой и поднимайте его прямо вверх, перпендикулярно поверхности PCB, чтобы разблокировать его. Никогда не прикладывайте усилие в горизонтальном направлении, чтобы не повредить разъем.

Датчик вихревого тока левого/правого сопла

Датчик вихревого тока левого сопла установлен на задней части направляющей подъема сопла, а катушка датчика вихревого тока правого сопла установлена сверху правого хотенда.

В комплект запасных частей для датчика вихревого тока левого сопла входят:

1. Датчик вихревого тока левого сопла × 1

2. Винт BT2x6 (для крепления датчика вихревого тока левого сопла) × 1

В комплект запасных частей для датчика вихревого тока правого сопла входят:

1. Датчик вихревого тока правого сопла × 1

2. Винт BT2×5 (для крепления кабеля FPC датчика инструментальной головки) × 2

3. Винт M2×5 (для крепления датчика вихревого тока правого сопла) × 2

Когда использовать

• Датчик вихревого тока сопла поврежден;

• Техническая поддержка Bambu Lab подтвердила необходимость замены.

Необходимые инструменты и материалы

1. Новый датчик вихревого тока левого/правого сопла (замените соответствующий датчик при необходимости)

2. Шестигранный ключ H2.0

3. Шестигранный ключ H1.5

Характеристики и количество винтов, используемых при замене датчика вихревого тока левого сопла H2D (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):

Характеристики	Изображение	Применение	Положение		Количество
BT3x8		Крепление воздуховода вентилятора частичного охлаждения			4
BT3x20		Крепление вентилятора частичного охлаждения			2
BT2.6x8		Крепление вентилятора частичного охлаждения			2
M1.6x4		Крепление платы подключения экструдера			2
M2x5		Крепление левого воздуховода вентилятора охлаждения хотенда			1
M2.5x2		Крепление магнитного кронштейна блокиратора сопла			2
BT2x6		Крепление датчика вихревого тока левого сопла			1

Характеристики и количество винтов, используемых при замене датчика вихревого тока правого сопла H2D (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):

Характеристики	Изображение	Применение	Положение		Количество
BT3x8		Крепление воздуховода вентилятора частичного охлаждения			4
BT3x20		Крепление вентилятора частичного охлаждения			2
BT2.6x8		Крепление вентилятора частичного охлаждения			2
M1.6x4		Крепление платы подключения экструдера			2
MG2.5x19x5		Крепление правого резака филамента			1

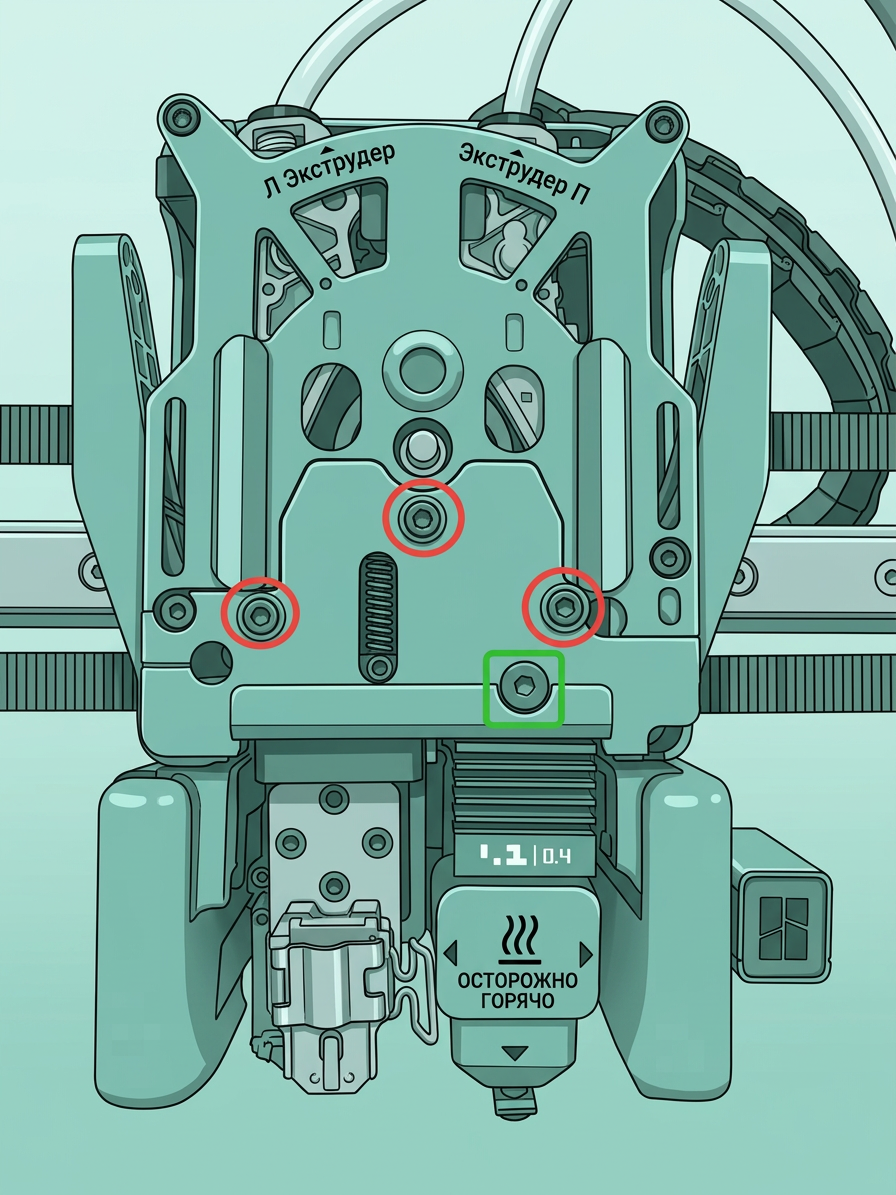

M2.5x7		Крепление направляющей филамента для двойного экструдера (обозначено красными кругами)			3
BT2x6		Крепление направляющей филамента для двойного экструдера (обозначено зелеными квадратами)			1

Предупреждение о безопасности

ВАЖНО!

Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что приведет к повреждению электроники и возникновению опасных ситуаций.

Во время обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству мы рекомендуем подать технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Замена датчика вихревого тока левого сопла

Снятие датчика вихревого тока левого сопла

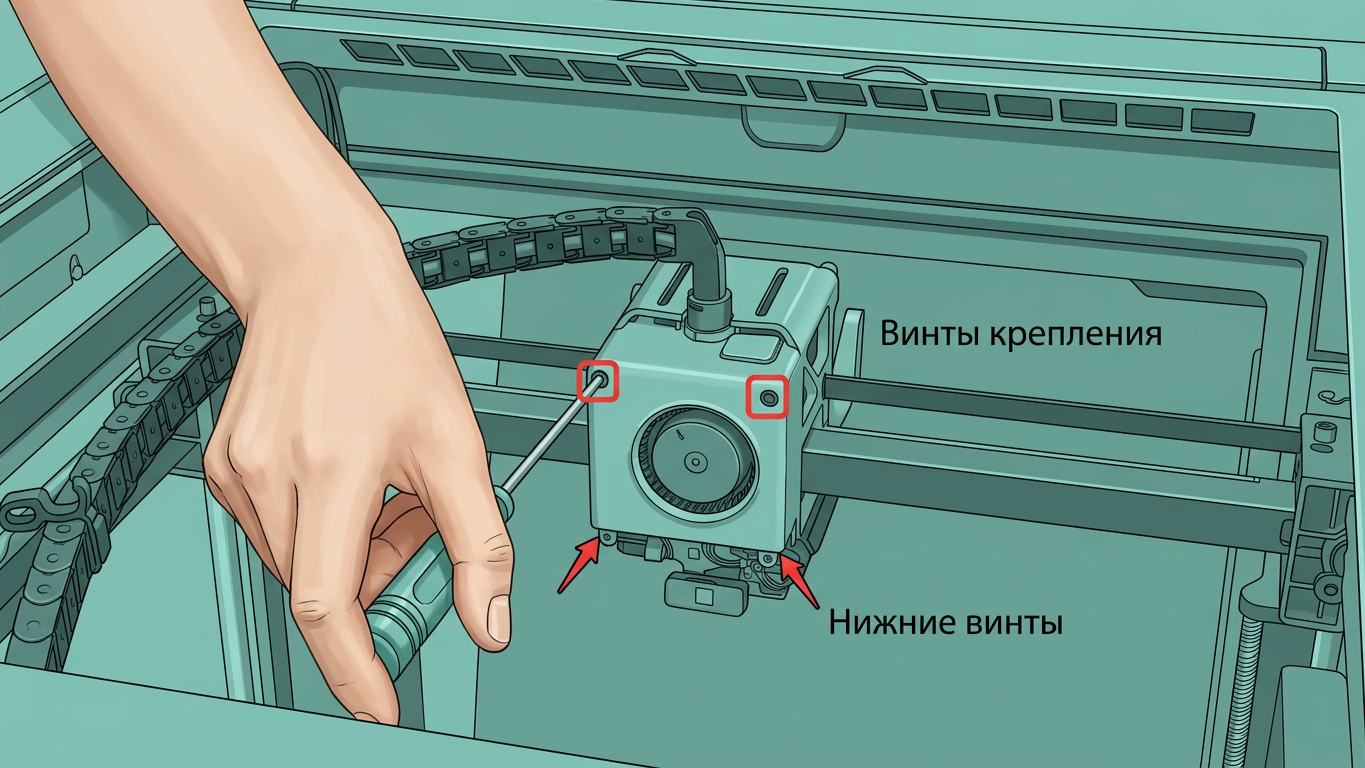

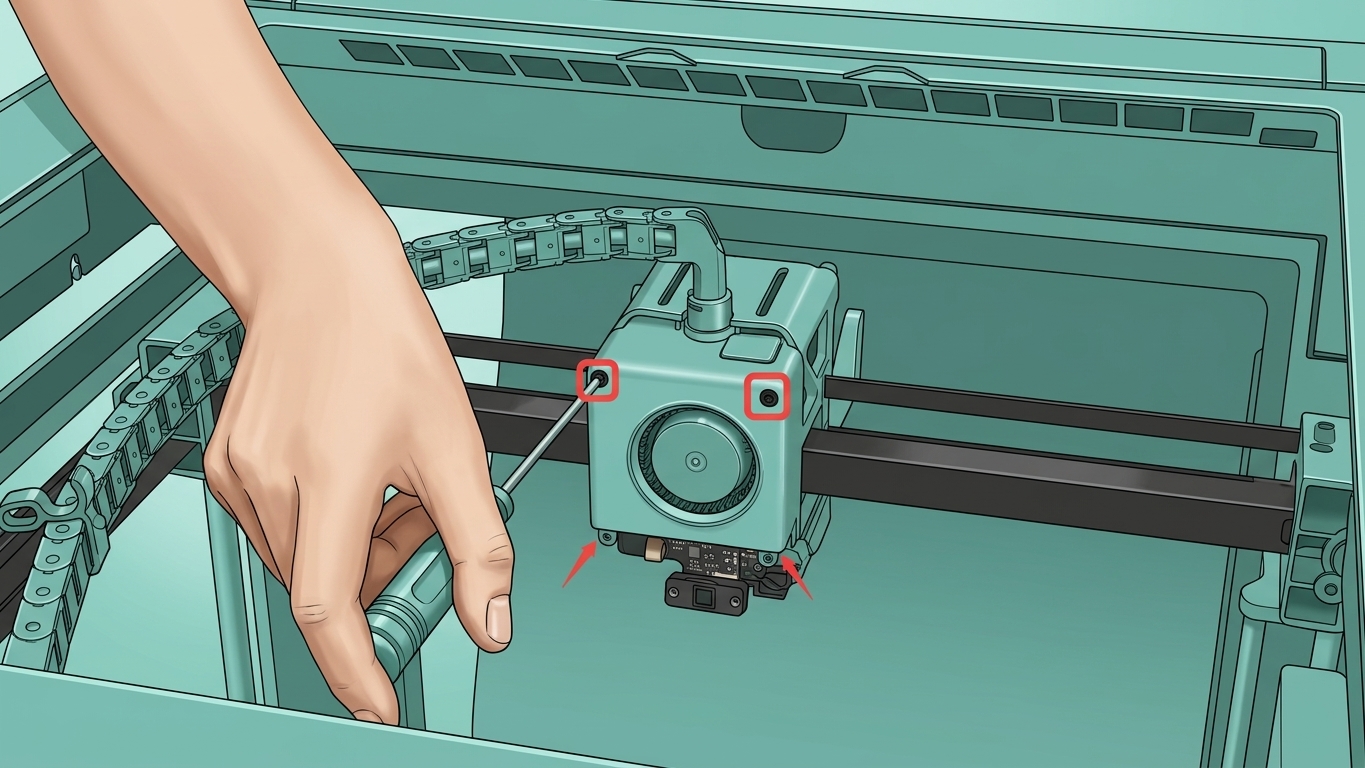

Шаг 1: Снятие платы подключения экструдера

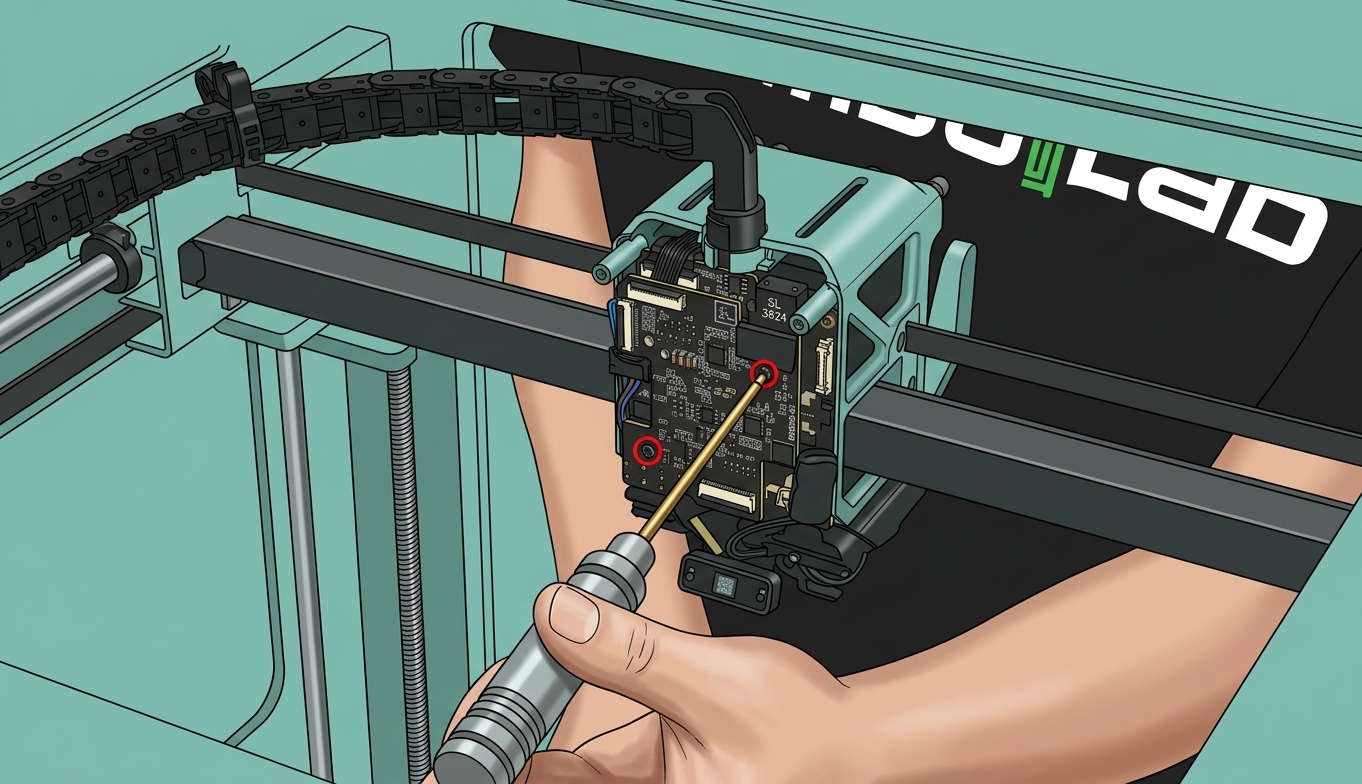

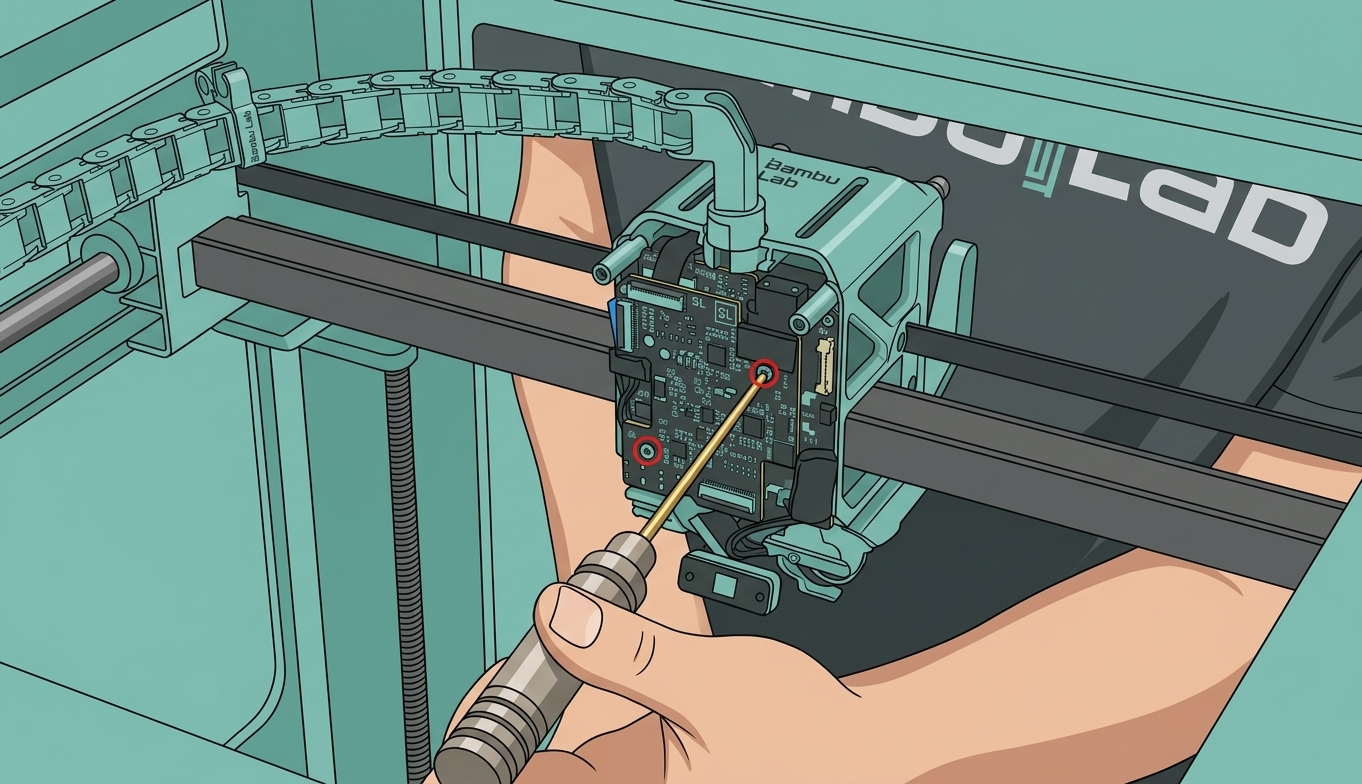

Для облегчения отключения проводки датчика вихревого тока левого сопла следуйте шагам 1-2 раздела снятия в этом руководстве Wiki для снятия платы подключения экструдера:

Замена платы подключения экструдера H2D/платы TH/кабеля FPC

hotend-cooling-fan-air-duct" class="toc-header">Шаг 2: Снятие левого хотенда и воздуховода вентилятора охлаждения левого хотенда

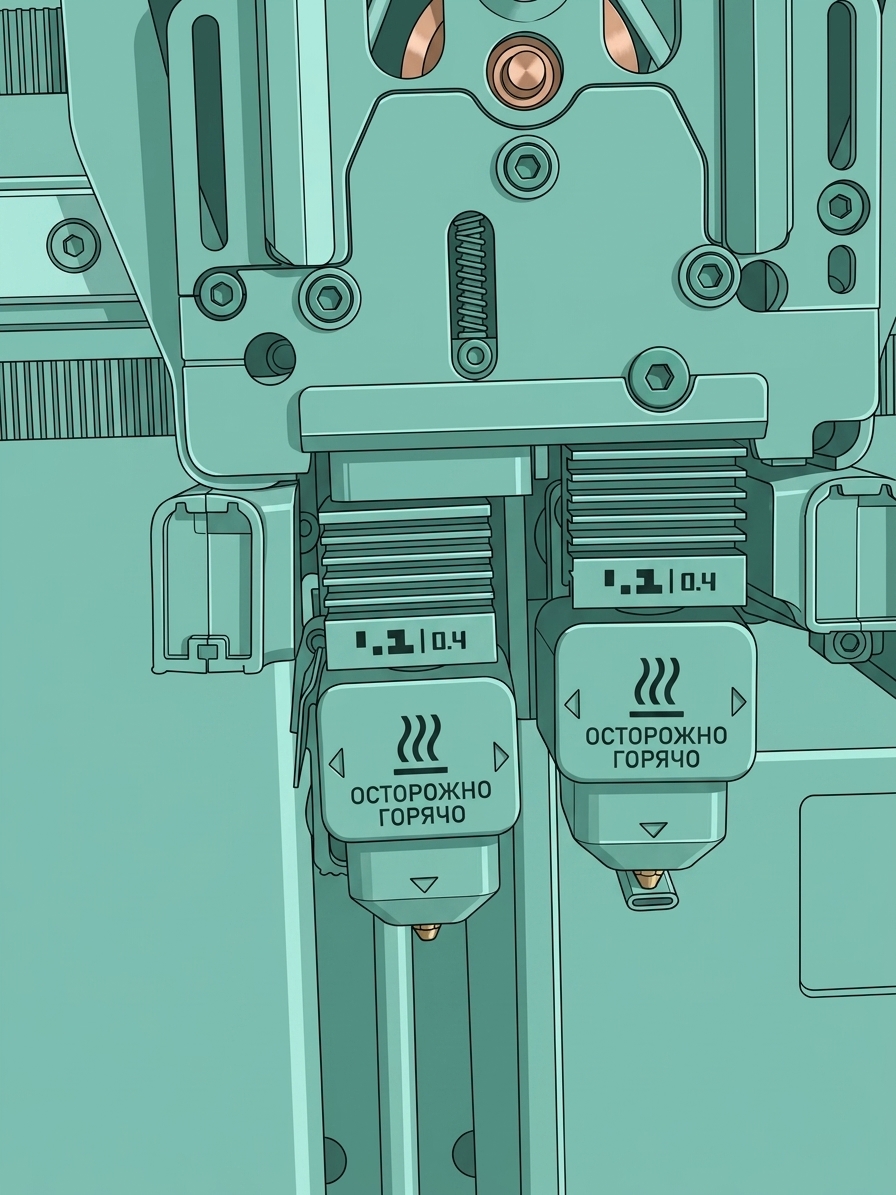

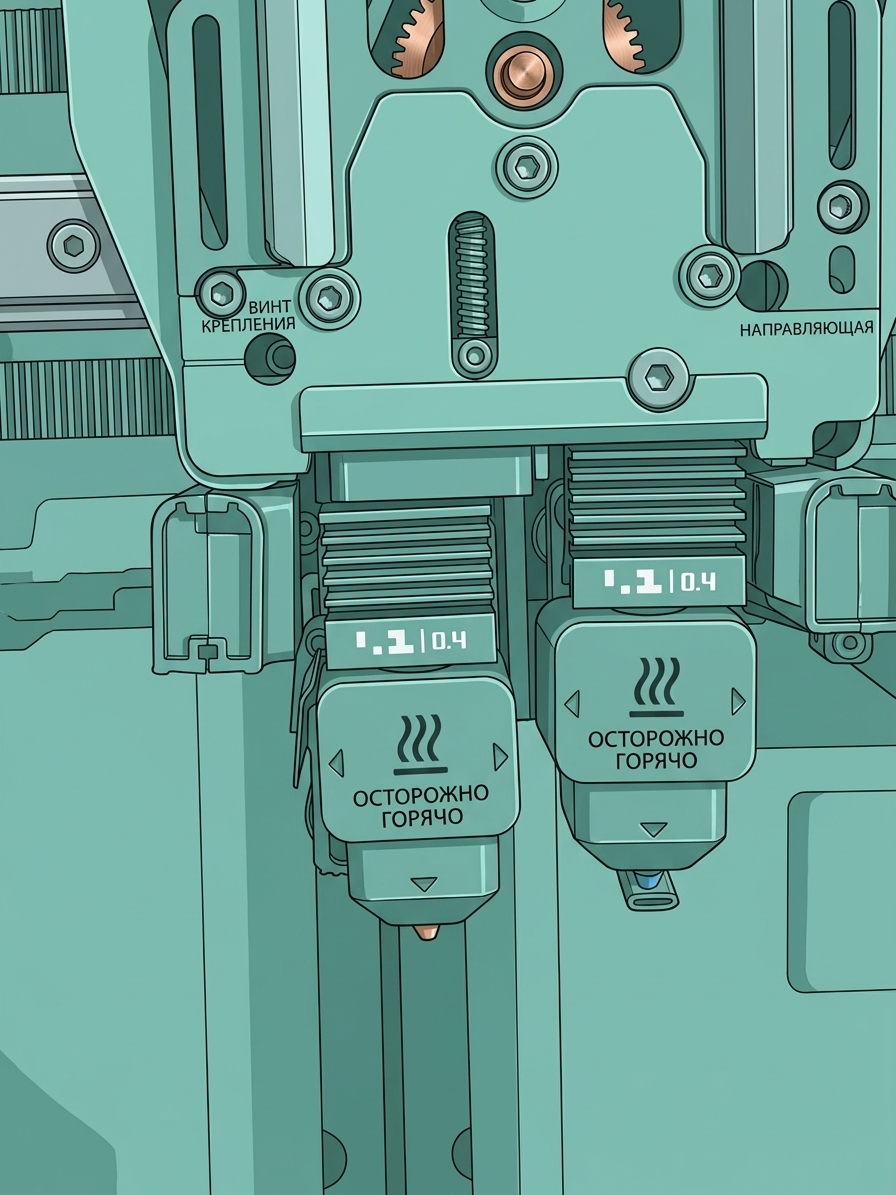

Сначала проверьте, расположен ли блокиратор потока внизу правого хотенда. Если он расположен внизу левого хотенда, его помехи при снятии могут привести к изгибу пружины блокиратора. Вручную приведите в действие рычаг качания, чтобы переместить блокиратор потока в правую сторону. Убедитесь, что хвостовик блокиратора потока надежно прикреплен к магниту на правой стороне магнитного кронштейна блокиратора сопла, чтобы подтвердить правильное положение.

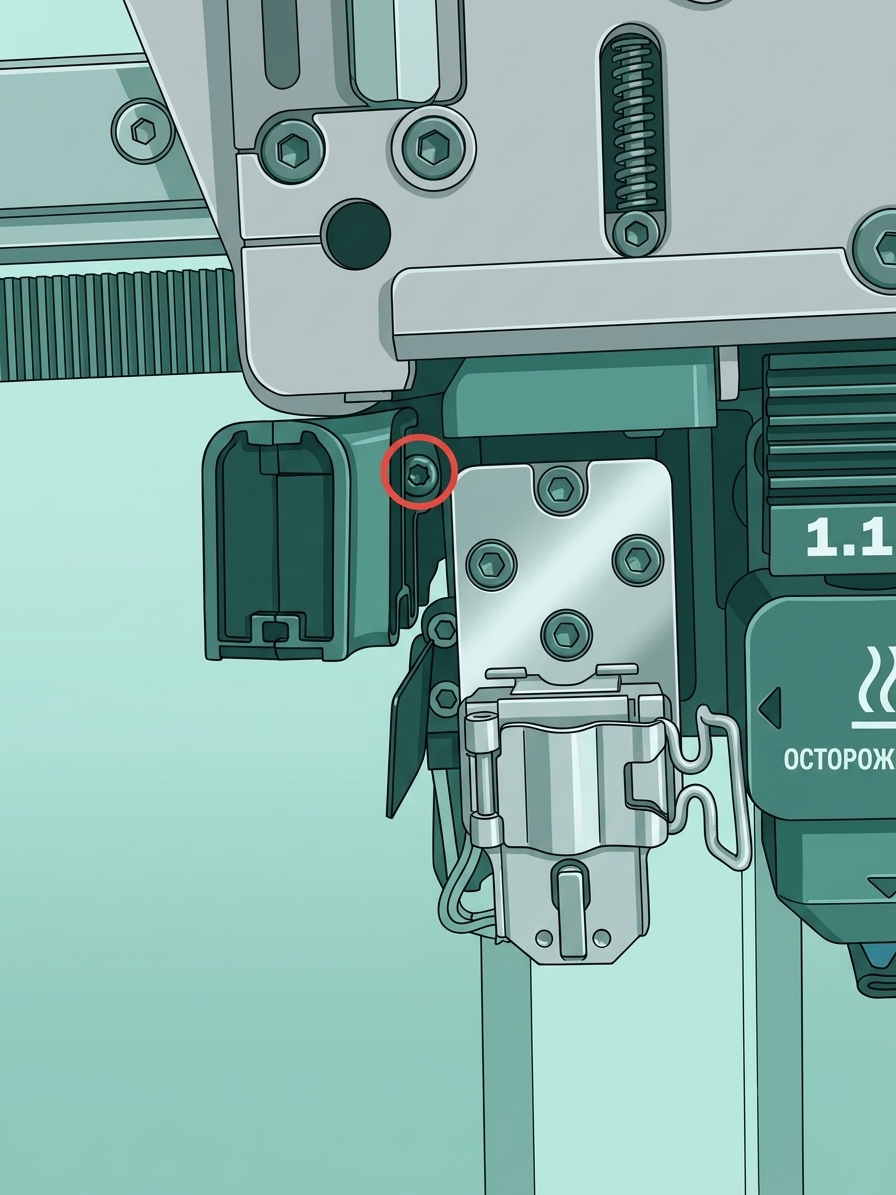

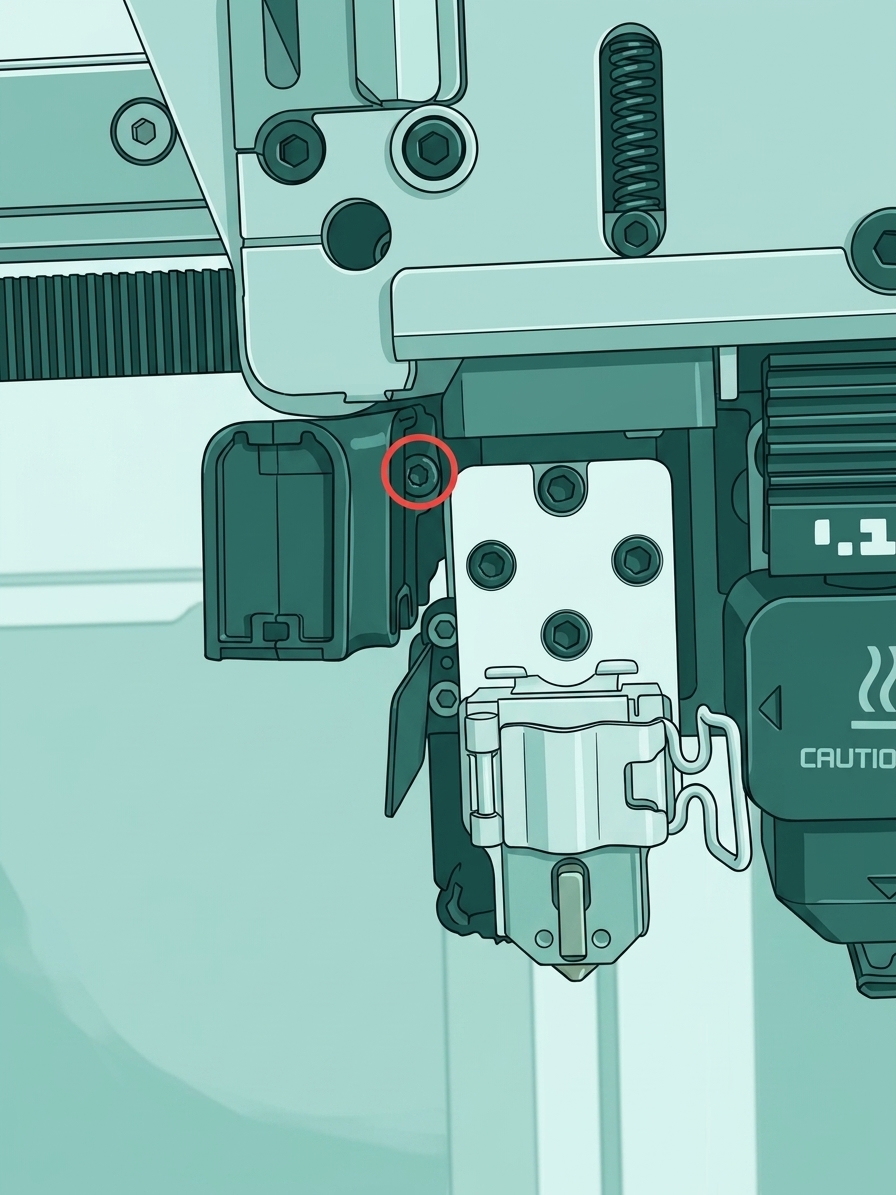

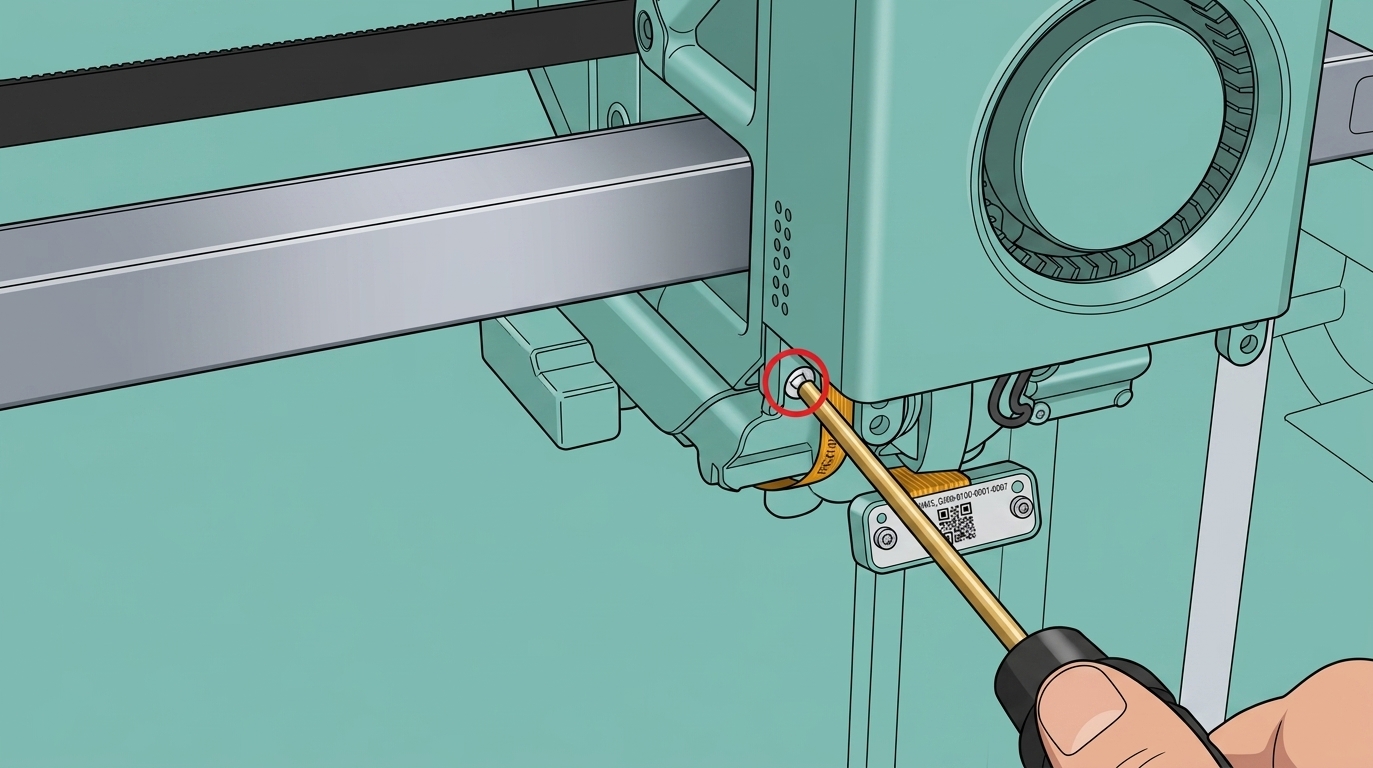

Снимите силиконовый чехол для хотенда, отпустите защелку и отсоедините левый хотенд. Используйте шестигранный ключ H2.0, чтобы удалить один винт M2×5, крепящий воздуховод вентилятора охлаждения левого хотенда, затем извлеките воздуховод.

Шаг 3: Снятие магнитного кронштейна блокиратора потока

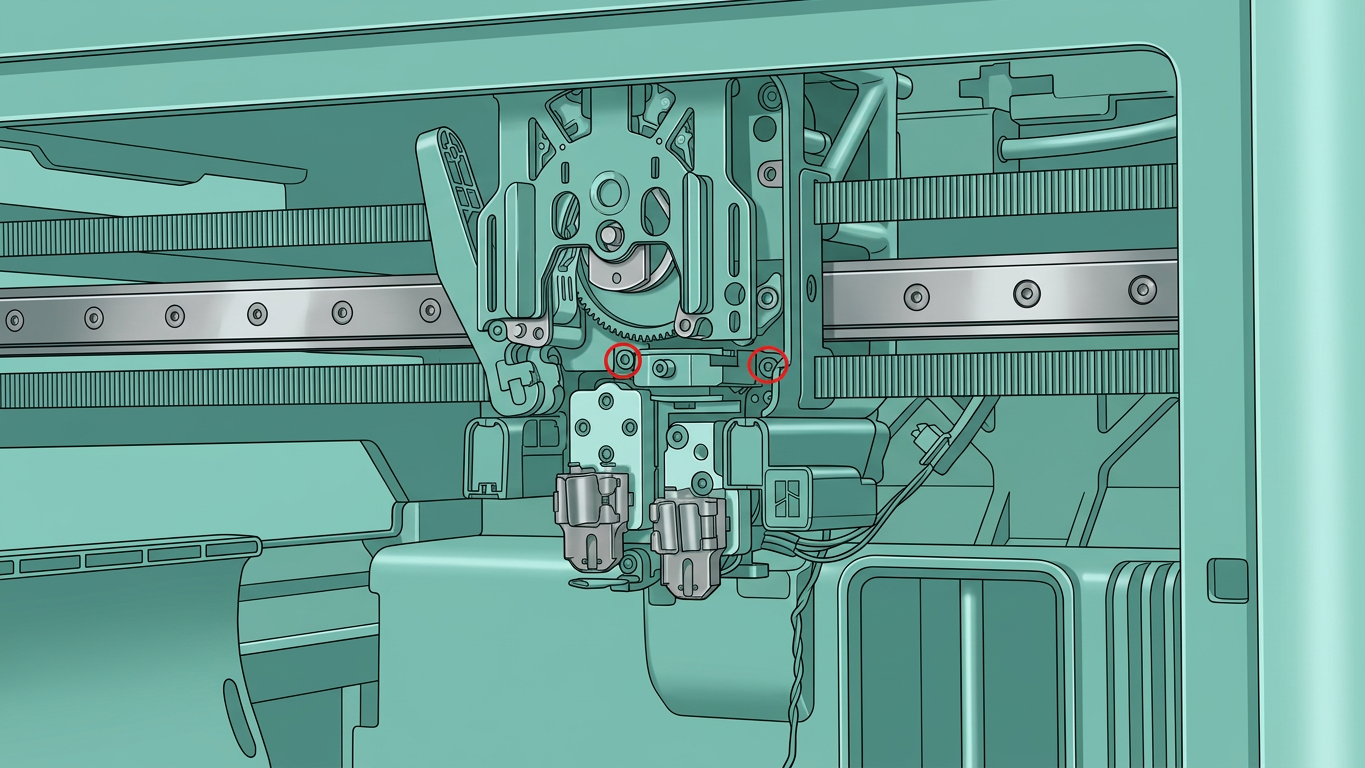

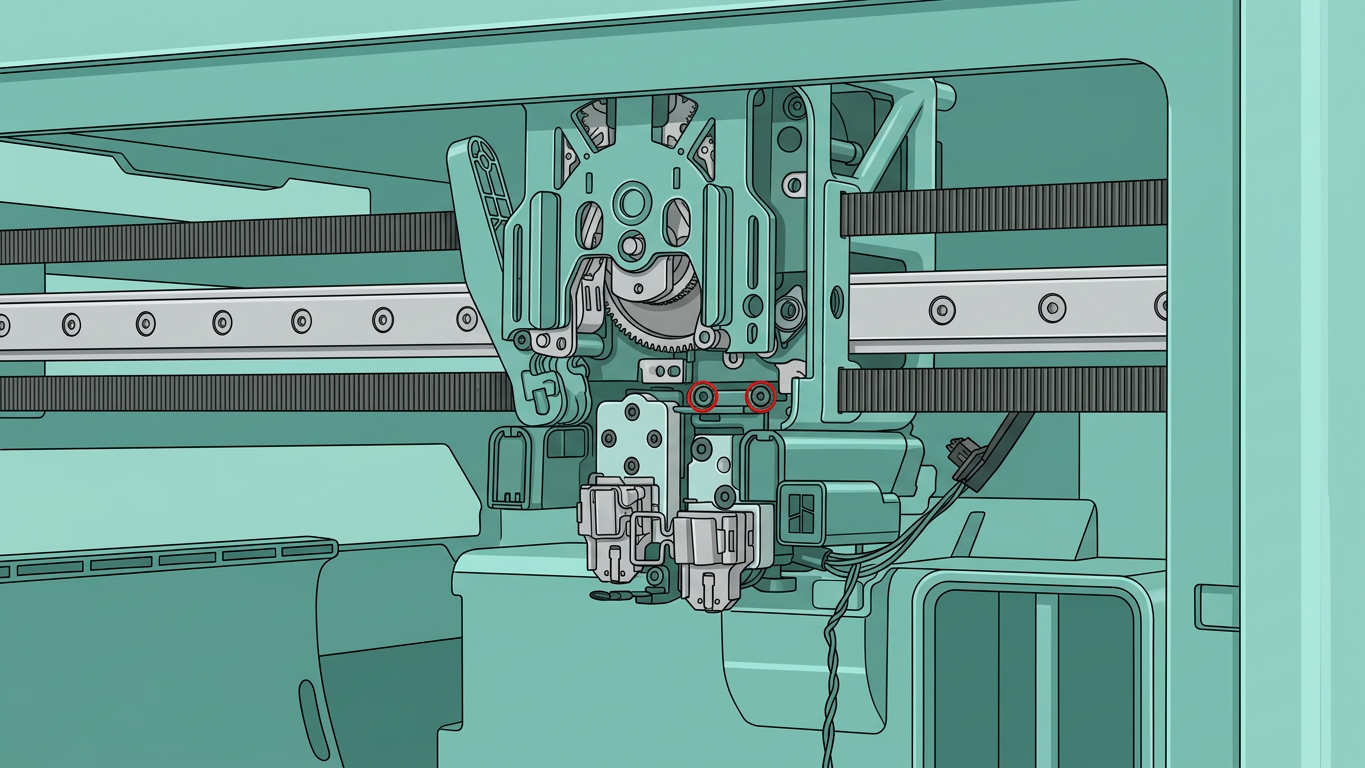

Для улучшения доступа вы можете сначала снять магнитный кронштейн блокиратора потока. Используйте шестигранный ключ H2.0, чтобы открутить два винта M2.5×2, крепящих кронштейн, затем поднимите его.

Шаг 4: Снятие датчика левого сопла

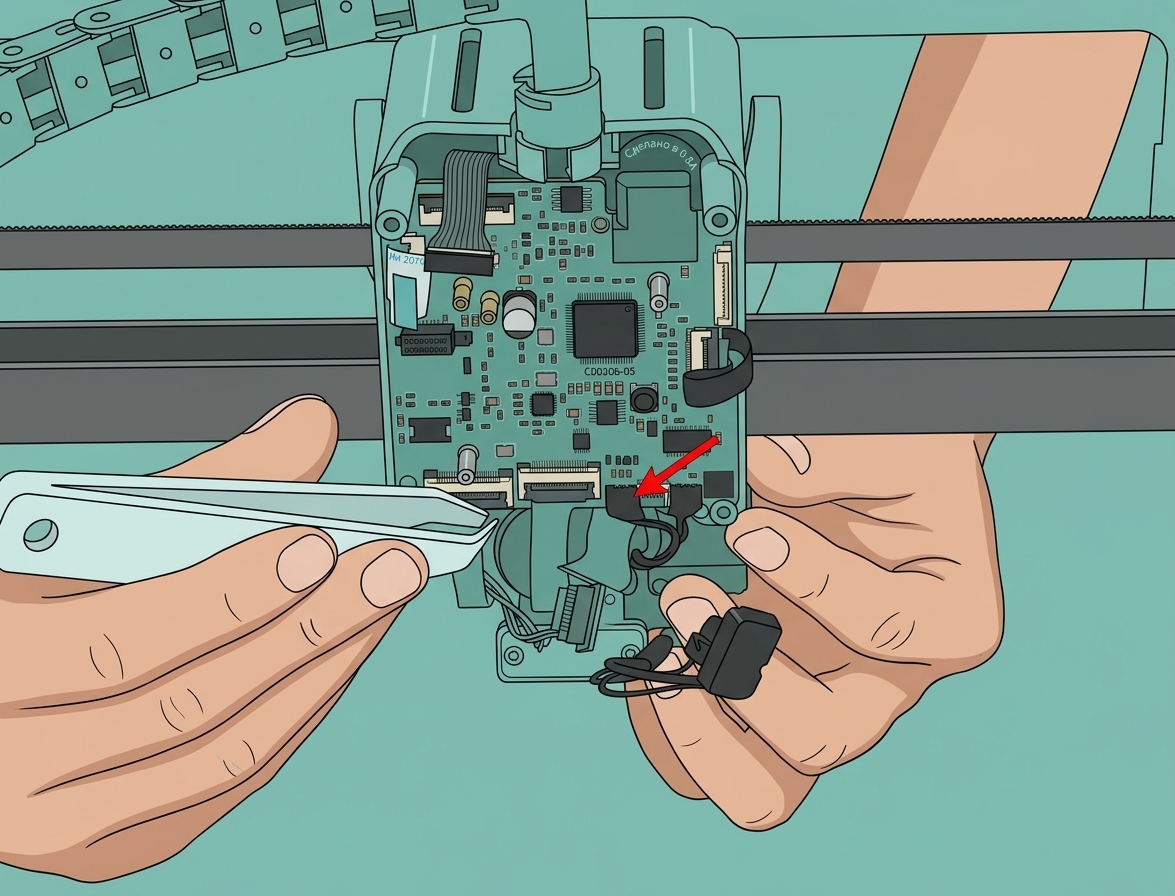

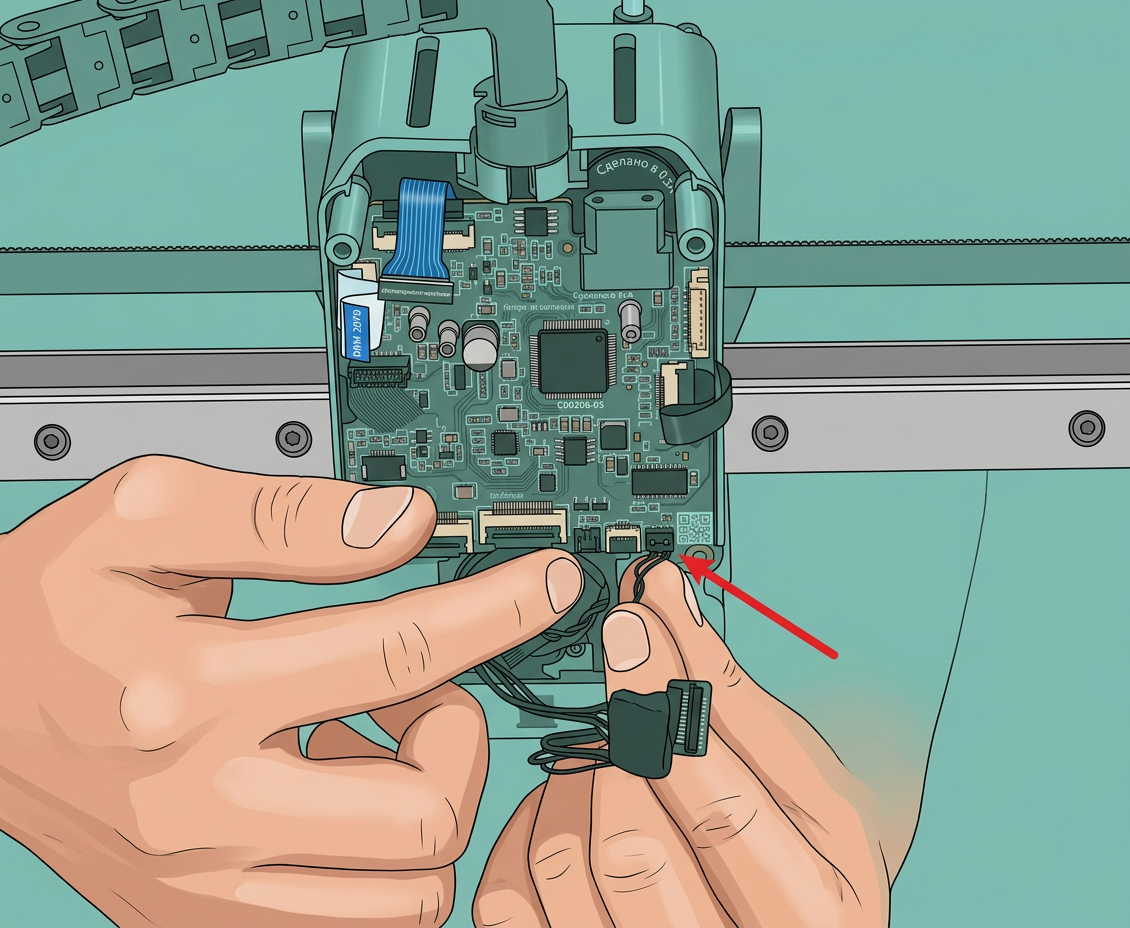

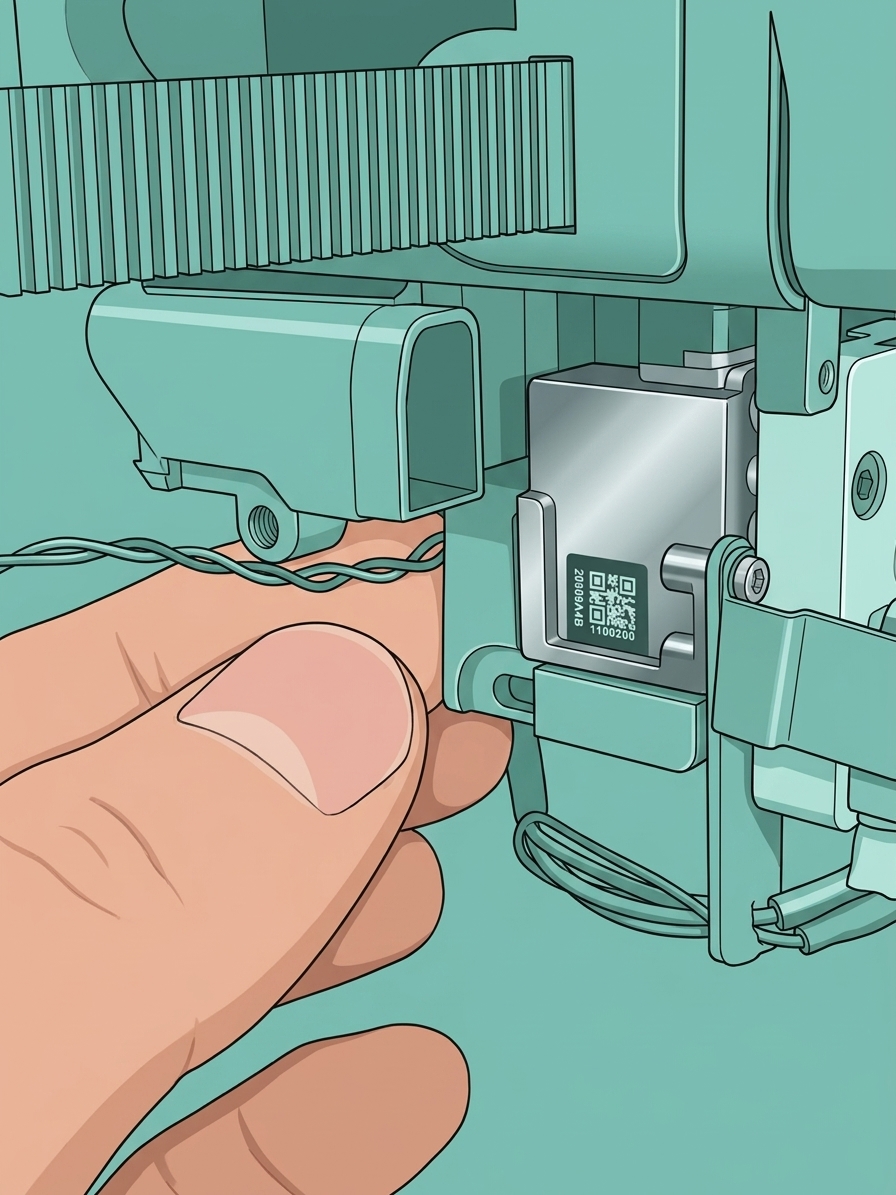

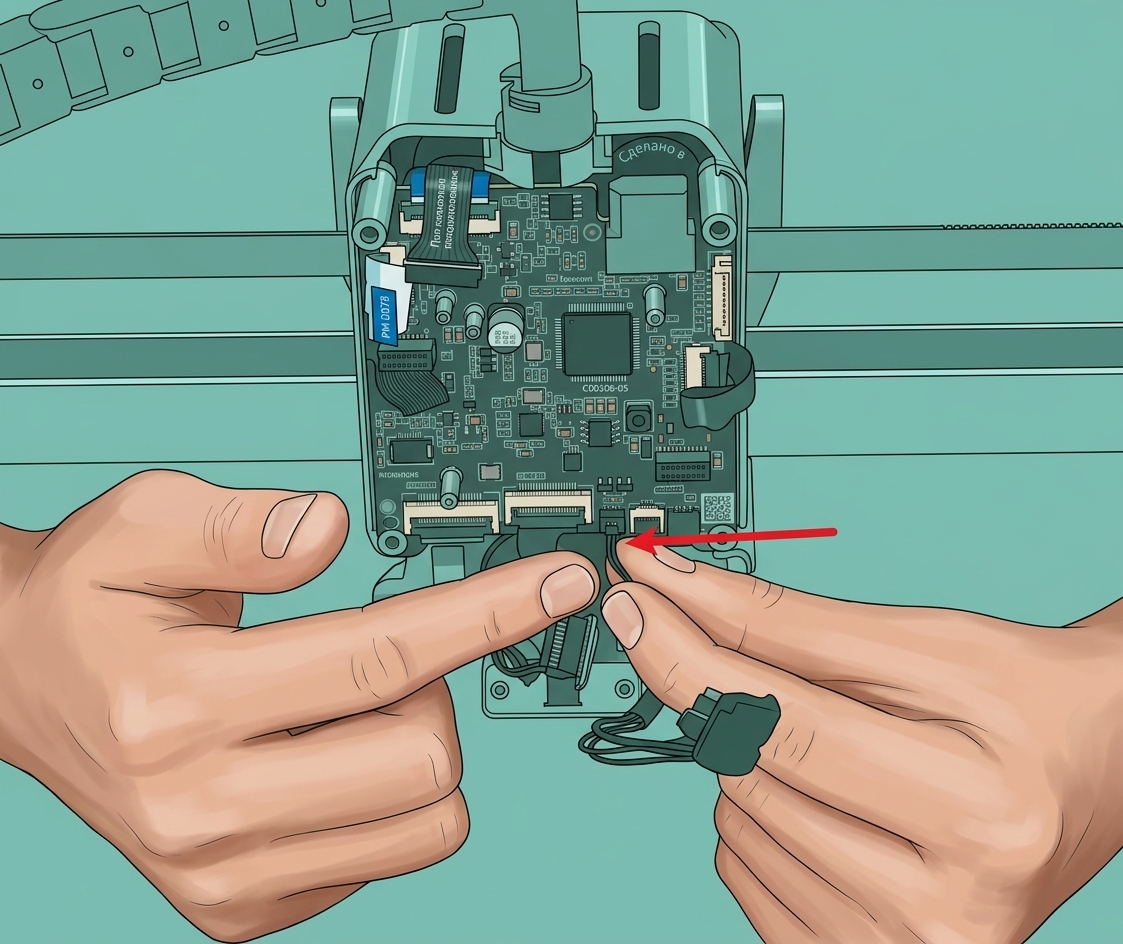

Снимите ленту, закрывающую интерфейс датчика вихревого тока левого сопла. Штекер нужно поднимать по диагонали от плоскости, а не тянуть вдоль плоскости.

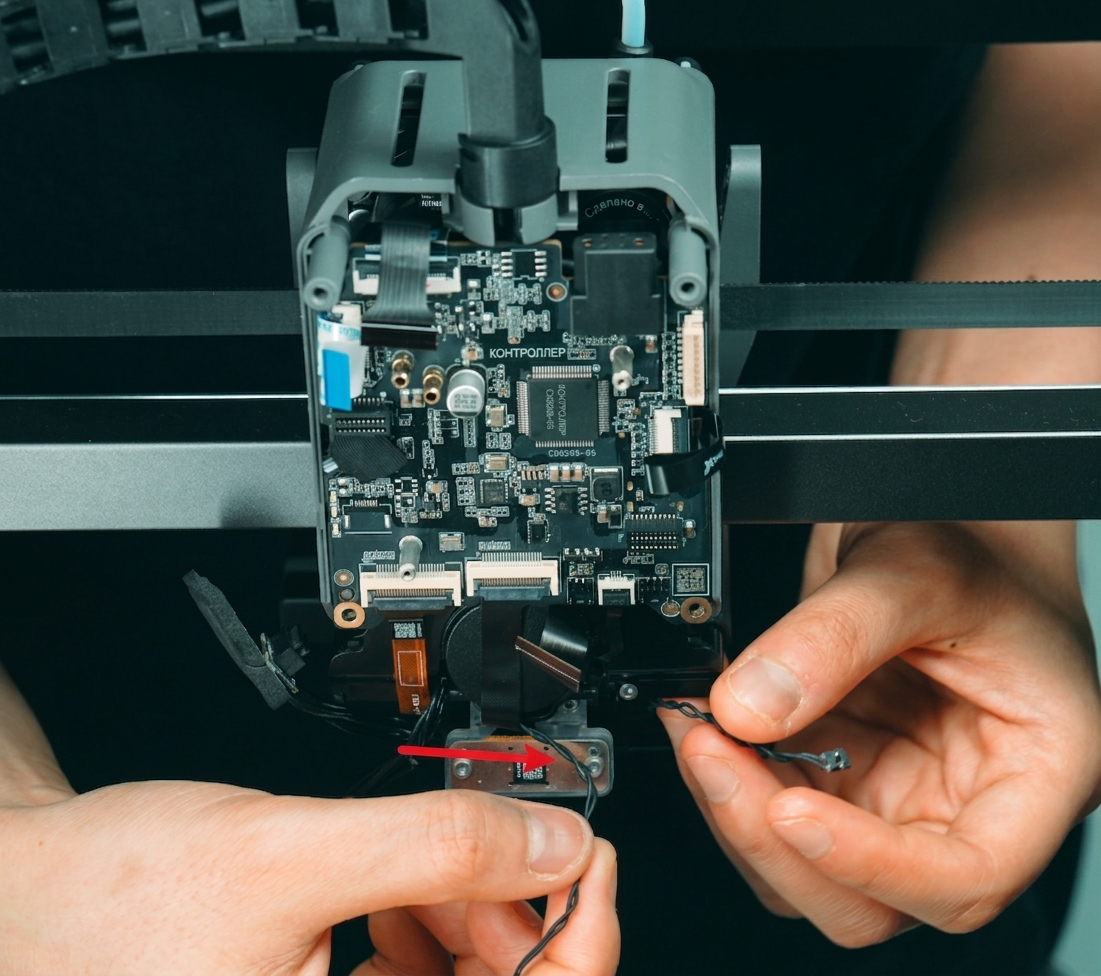

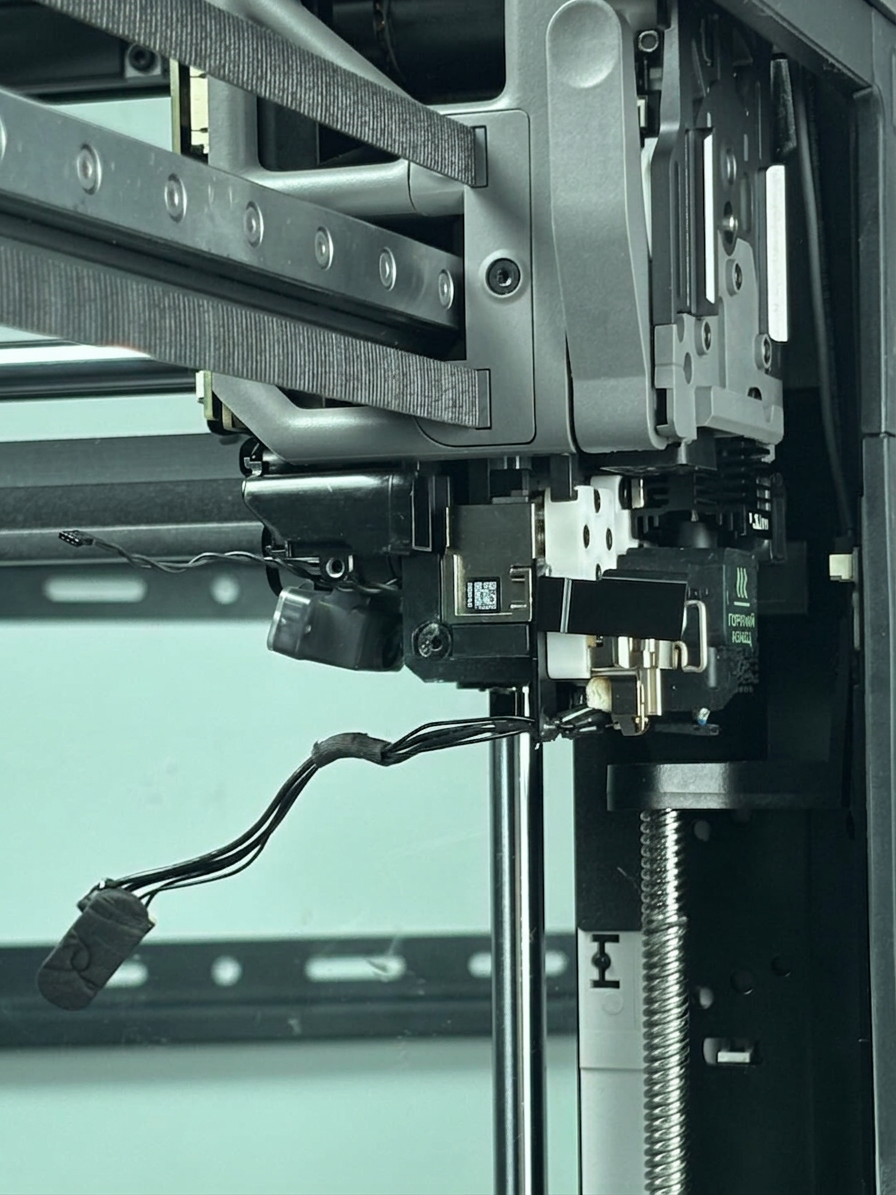

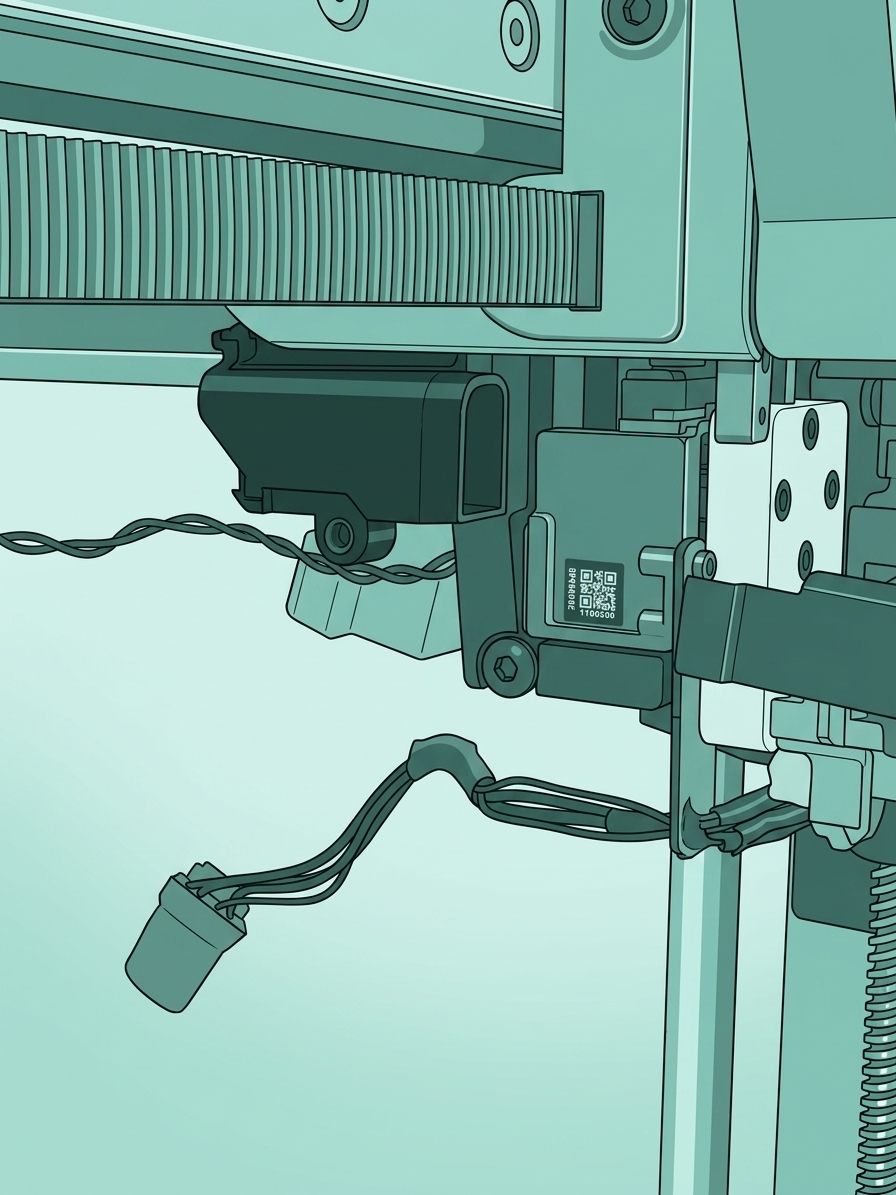

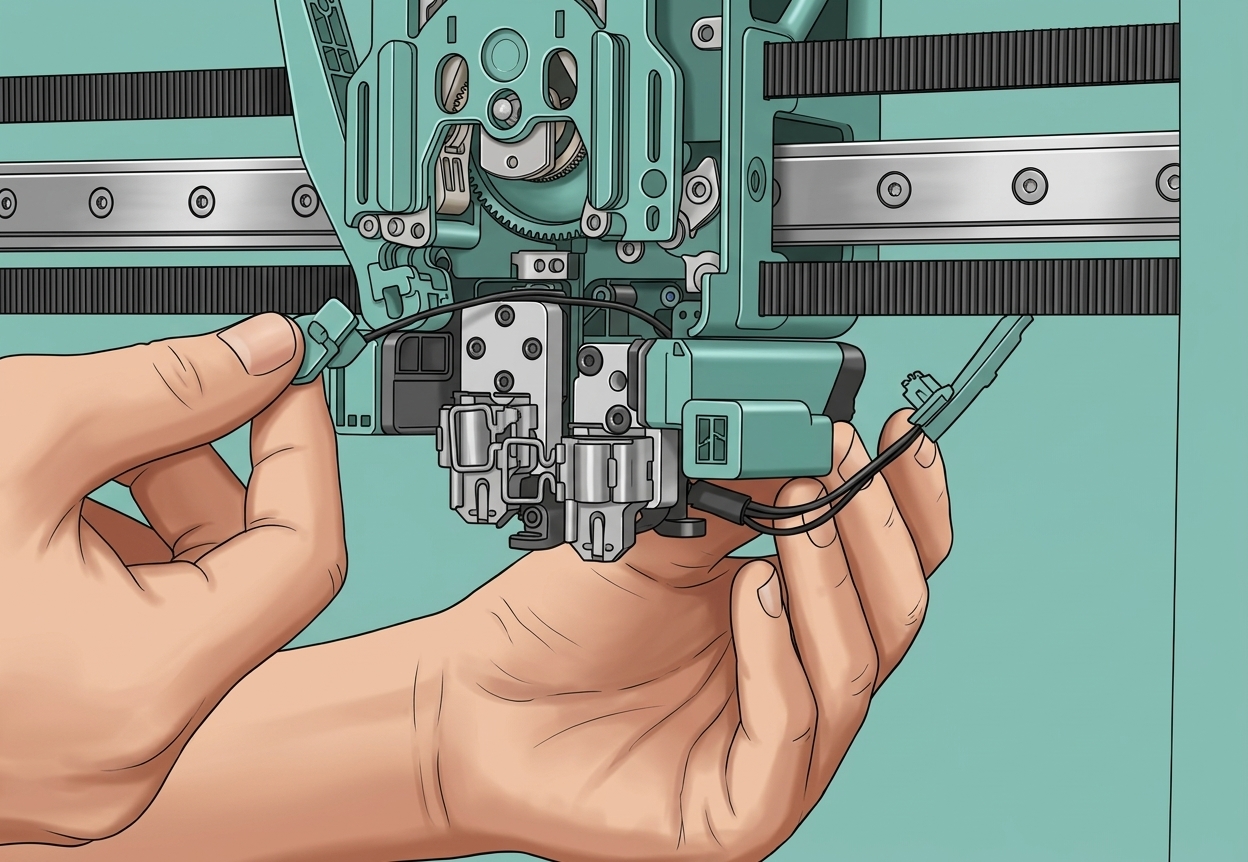

Кабель датчика вихревого тока левого сопла застрял в кабельном слоте вентилятора охлаждения хотенда. Сначала вам нужно удалить кабель из кабельного слота справа, а затем вытянуть кабель из инструментальной головки. Справа есть два кабельных слота, один большой и один маленький. Большой кабельный слот со стрелкой ниже используется для хранения кабеля нагревательного узла левого хотенда, а маленький кабельный слот со стрелкой выше используется для организации кабелей штекера датчика вихревого тока левого сопла, штекера датчика вихревого тока правого сопла и штекера Холла подъема.

Сначала вы можете удалить разъем нагревательного узла левого хотенда из большого кабельного слота, а затем удалить разъем датчика вихревого тока левого сопла из маленького кабельного слота.

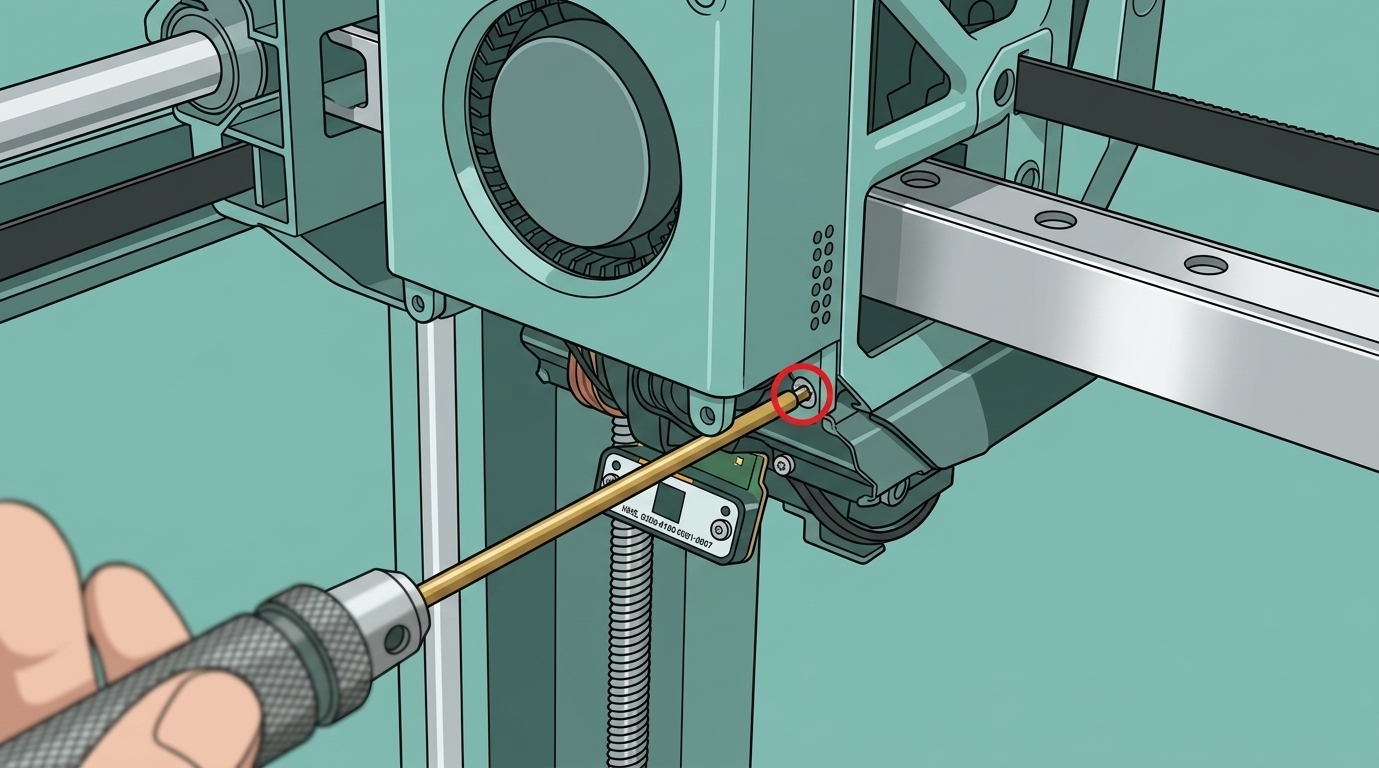

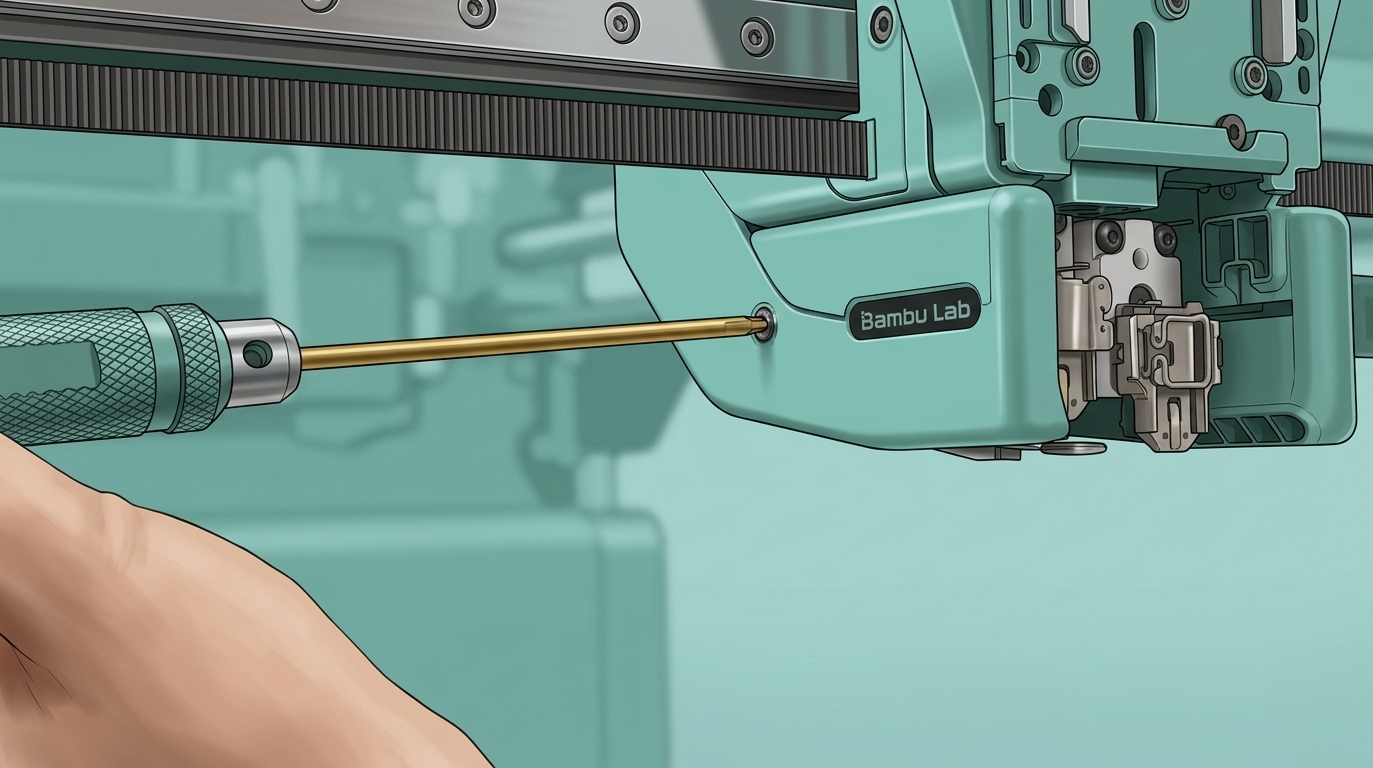

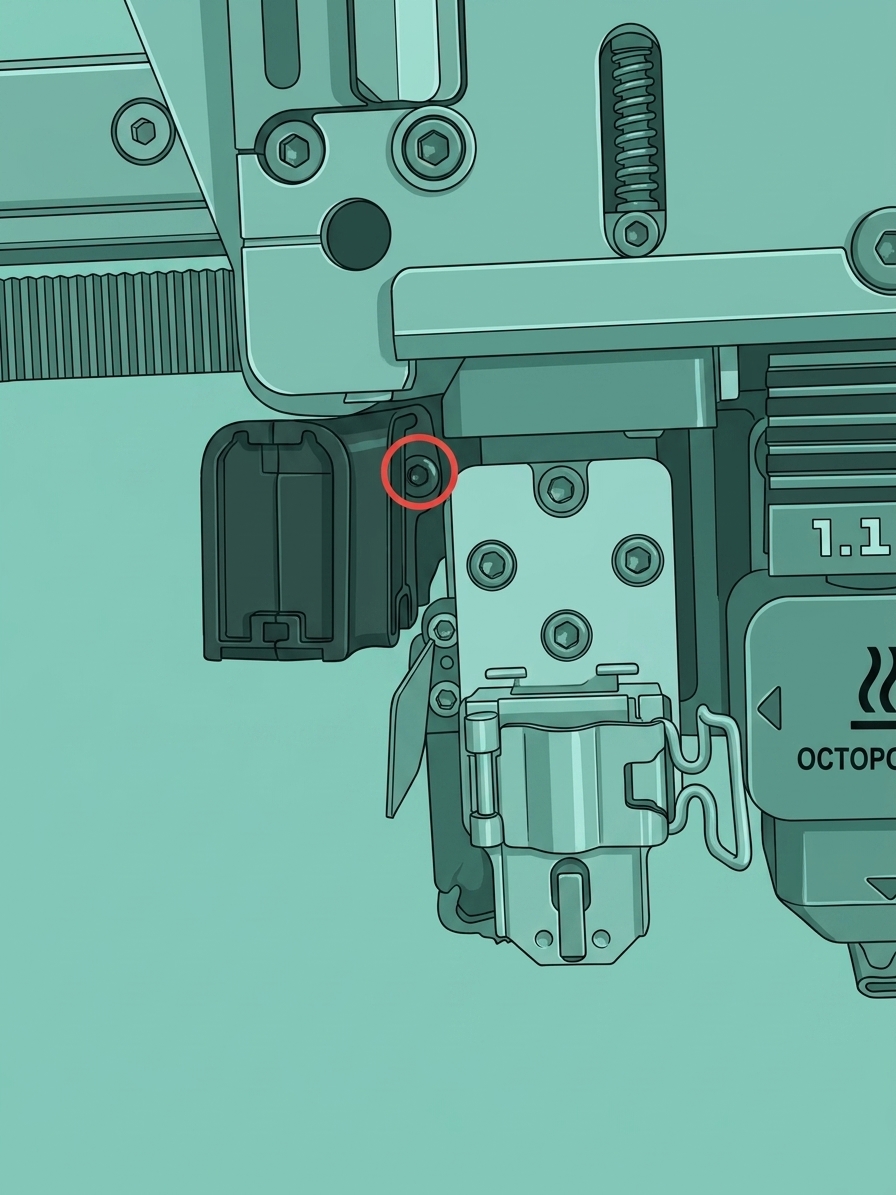

Используйте шестигранный ключ H2.0, чтобы удалить фиксирующий винт (BT2x6). Обратите внимание, что для обеспечения надежности транспортировки и согласованности установки на заводе наносится немного клея при сборке левой катушки вихревого тока. Поэтому после удаления винта вам может потребоваться приложить небольшое усилие, чтобы извлечь левую катушку вихревого тока сбоку. При установке новой катушки вихревого тока клей наносить не нужно.

Установка датчика вихревого тока левого сопла

Шаг 1: Установка датчика вихревого тока левого сопла

Поскольку остаточный клей на инструментальной головке может повлиять на точность установки датчика вихревого тока левого сопла, вы можете сначала использовать скребок, чтобы удалить любой оставшийся клей (клей имеет зеленый цвет).

Вставьте новый датчик вихревого тока левого сопла в инструментальную головку, затем используйте шестигранный ключ H2.0, чтобы закрепить винт, не затягивая его полностью. Подготовьте лист бумаги формата А4 и сложите его пополам.

Зазор между датчиком вихревого тока левого сопла и подъемным слайдером должен составлять примерно 0,2 мм, что примерно равно толщине сложенного листа бумаги А4.

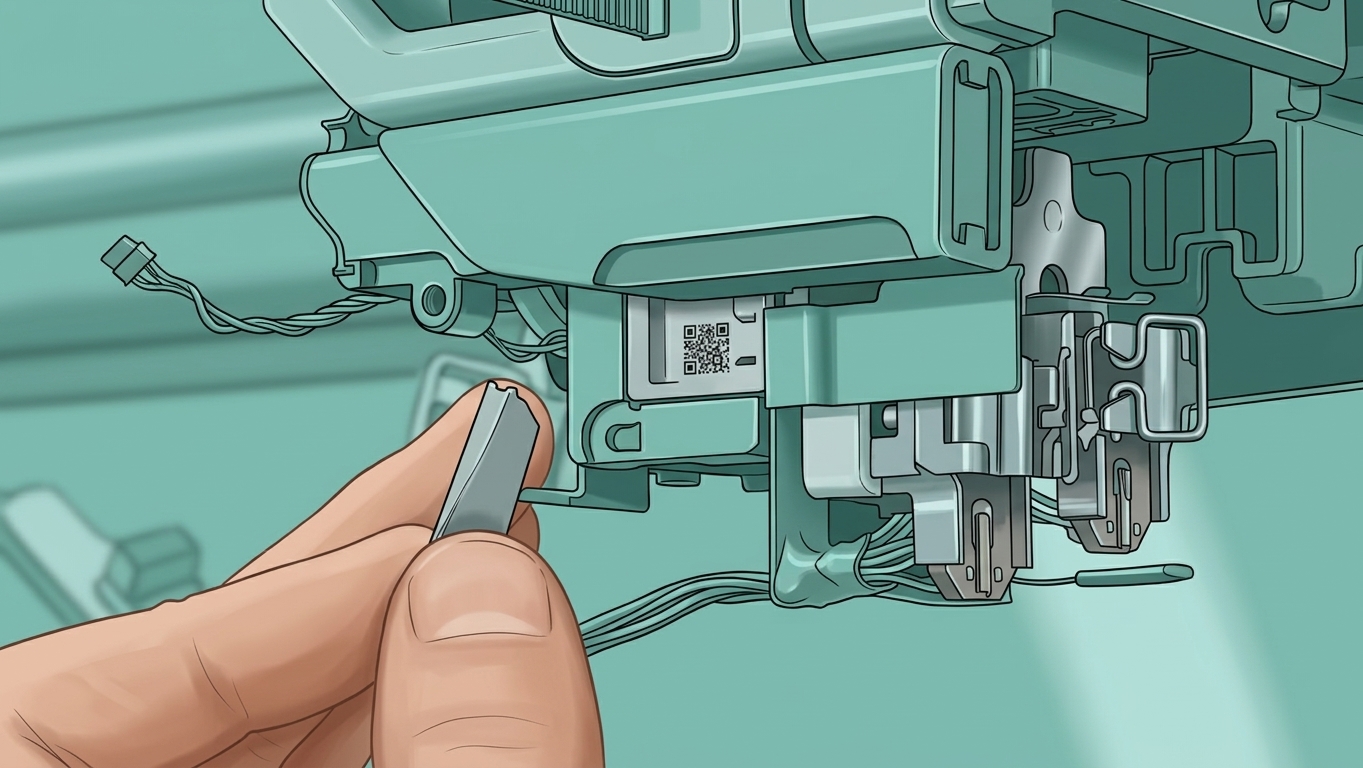

Затем вставьте сложенный лист бумаги А4 между датчиком вихревого тока левого сопла и подъемным слайдером. Держите датчик рукой на месте и аккуратно потяните бумагу, чтобы проверить, скользит ли она плавно (должно быть небольшое сопротивление, но ее все еще должно быть легко удалить). Если движение в самый раз, используйте шестигранный ключ H2.0, чтобы затянуть винт полностью.

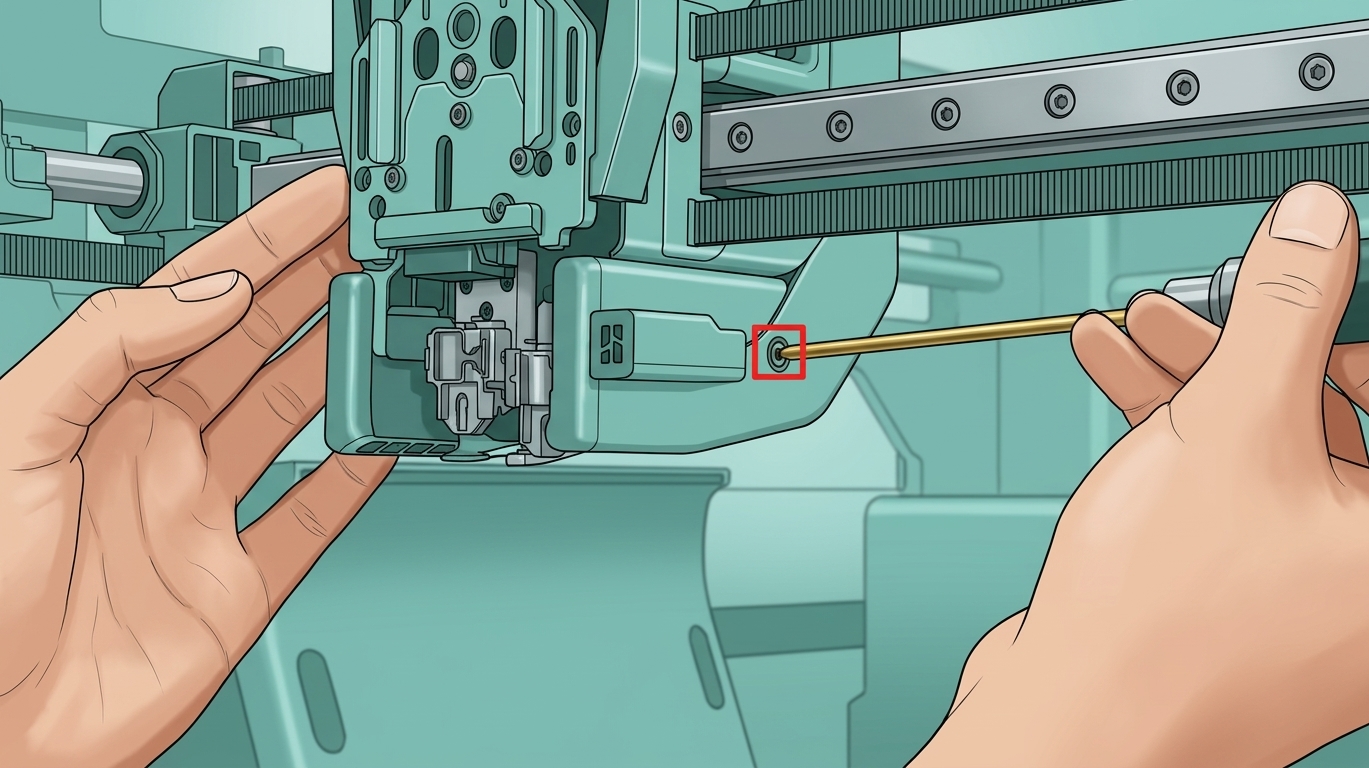

При затягивании винта держите руку на датчике, чтобы избежать смещения. После того как винт закреплен, удалите лист бумаги А4.

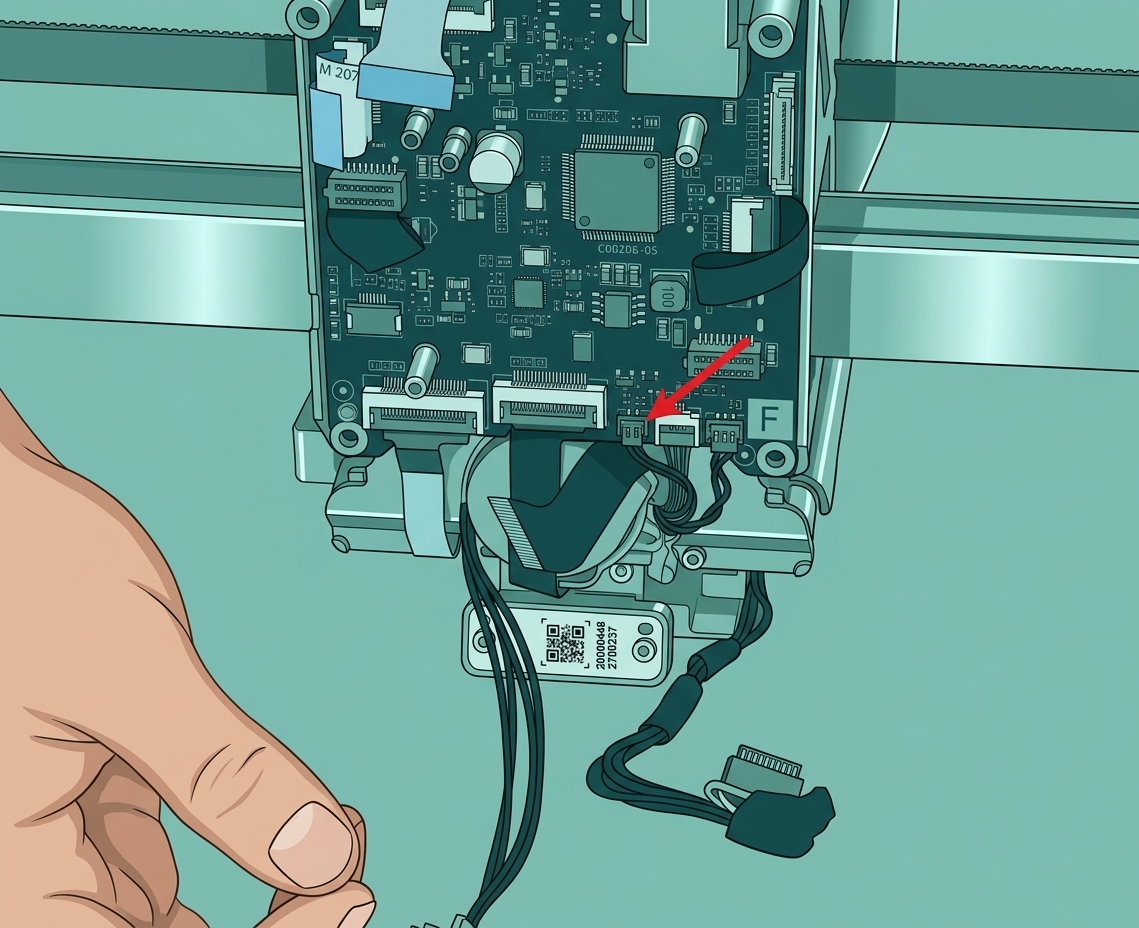

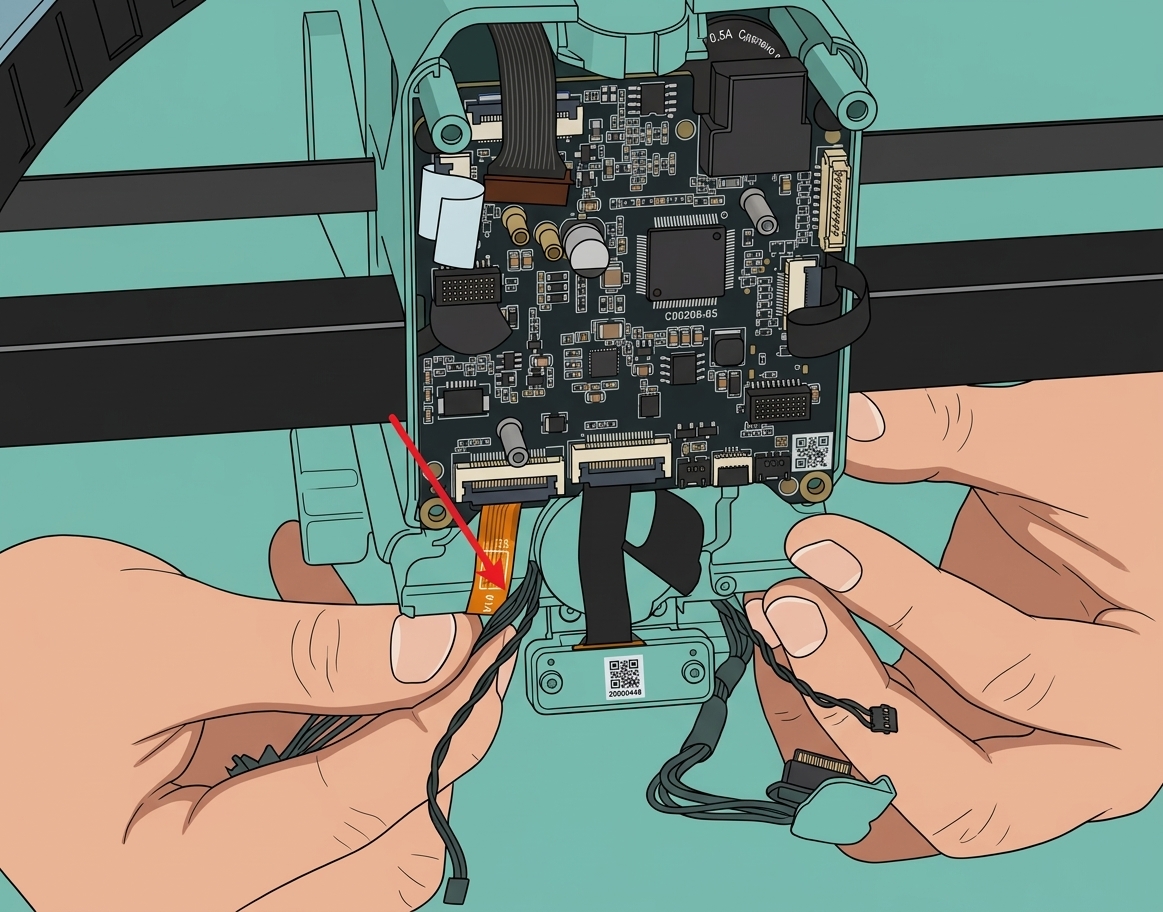

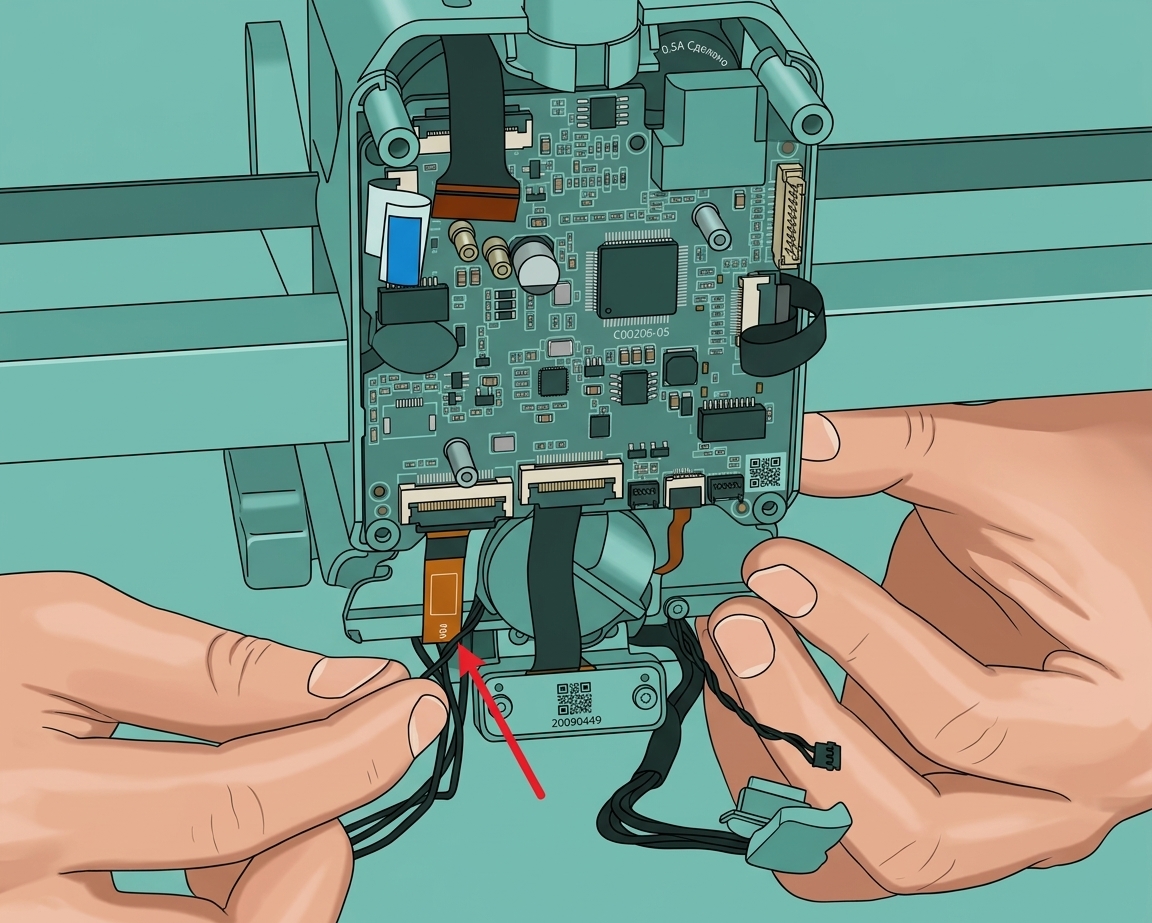

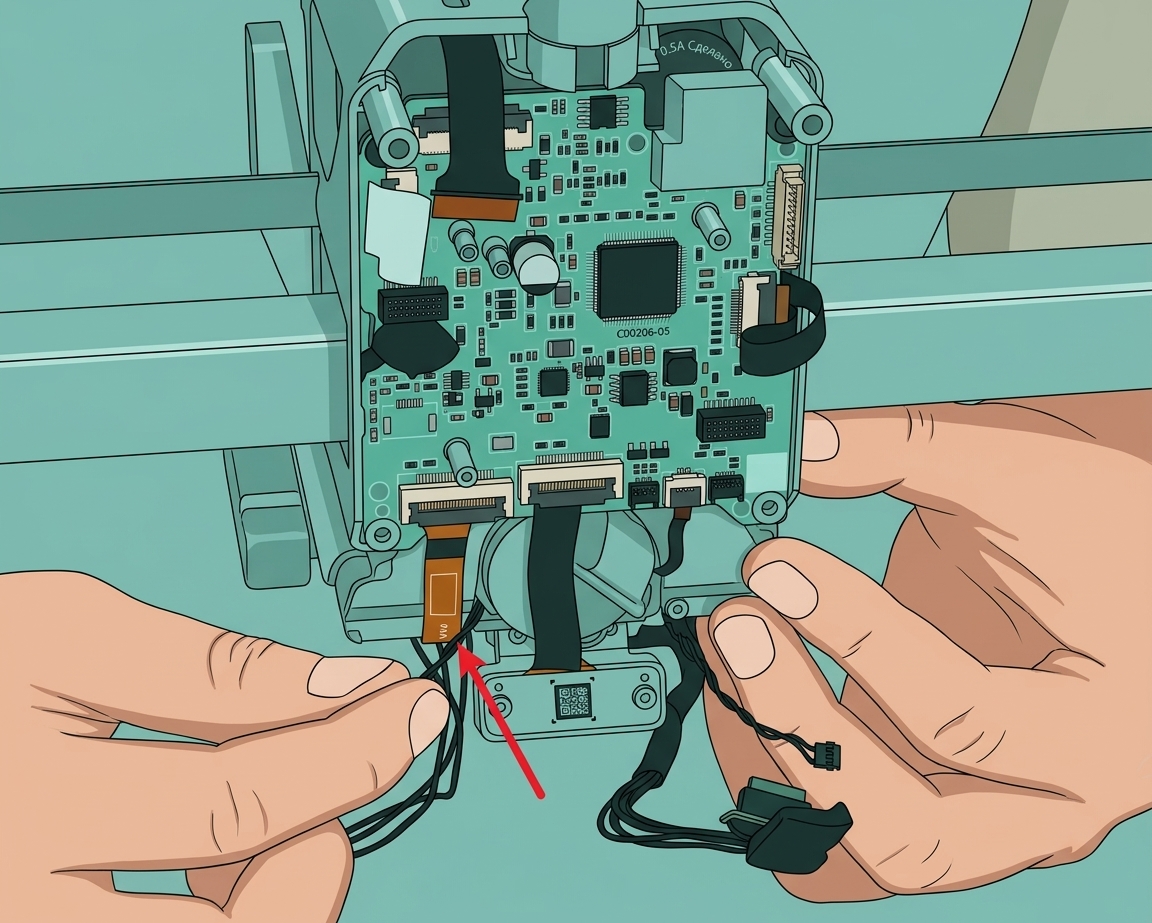

Сначала проведите кабель датчика вихревого тока левого сопла через маленький кабельный слот. Выровняйте разъем так, чтобы металлическая сторона была направлена вверх, и вставьте его плоско в порт на плате TH. Затем закрепите его лентой.

https://cms.bblmw.com/_e10d2a0e07.mp4

Проводка нагревательного узла левого хотенда будет организована и установлена в Шаге 4 – Установка платы подключения экструдера.

Шаг 2. Установка магнитного кронштейна блокиратора сопла

Выровняйте магнитный кронштейн блокиратора сопла с отверстиями для винтов, затем используйте шестигранный ключ H2.0, чтобы затянуть два фиксирующих винта:

Шаг 3. Установка воздуховода вентилятора левого хотенда и левого хотенда

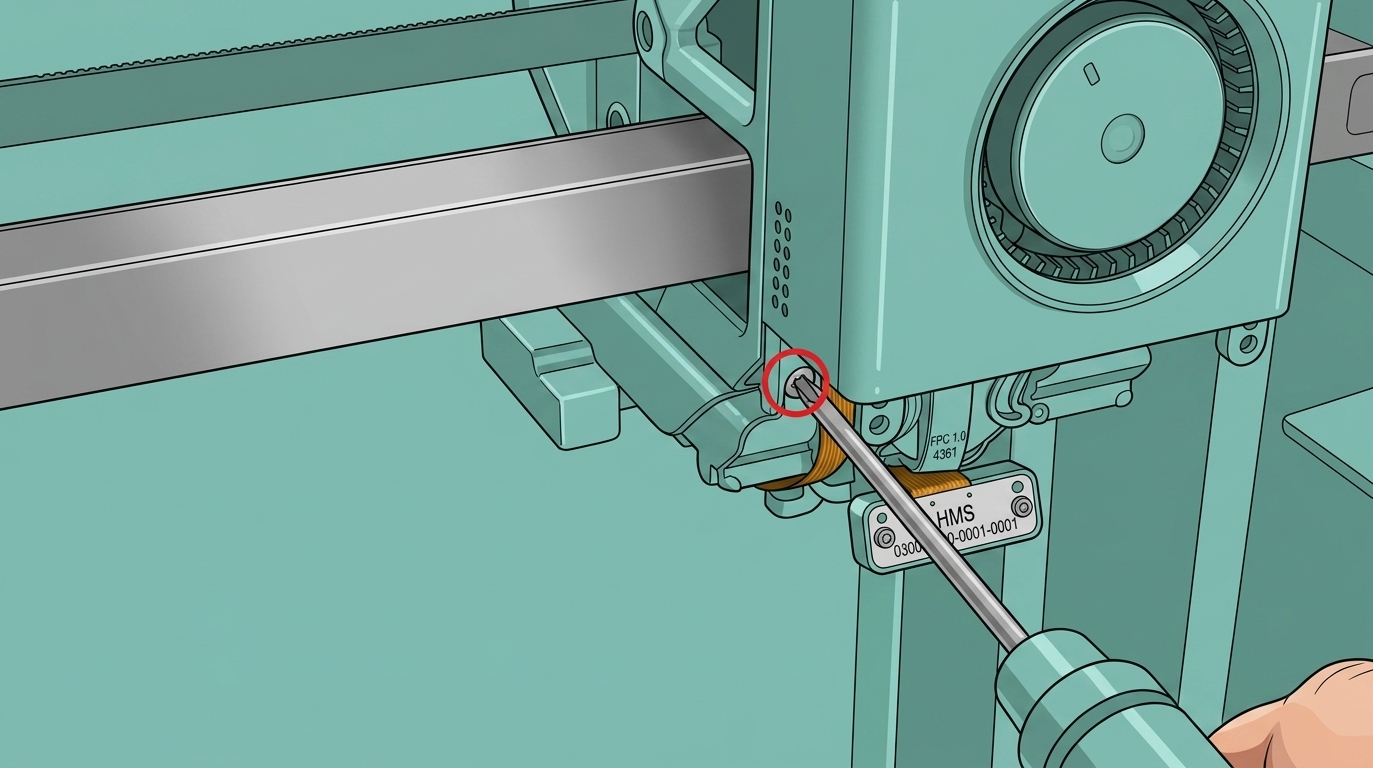

Снова прикрепите воздуховод вентилятора левого хотенда и закрепите его шестигранным ключом H1.5, затянув один фиксирующий винт. Затем снова установите левый хотенд, зафиксируйте зажимы на месте и верните на место силиконовый чехол для хотенда.

Шаг 4. Установка платы подключения экструдера

Следуйте шагам 4-5 раздела установки в этом руководстве Wiki для повторной установки платы подключения экструдера:

Замена платы подключения экструдера H2D/платы TH/кабеля FPC

Замена датчика вихревого тока правого сопла

Снятие датчика вихревого тока правого сопла

Шаг 1: Снятие направляющей филамента для двойного экструдера

Для облегчения снятия датчика вихревого тока правого сопла сначала обратитесь к этому руководству Wiki, чтобы снять направляющую филамента для двойного экструдера:

Замена направляющей филамента для двойного экструдера H2D

Шаг 2: Снятие платы подключения экструдера

Обратитесь к этому руководству Wiki для снятия платы подключения экструдера:

Замена платы подключения экструдера H2D/платы TH/кабеля FPC

Шаг 3: Снятие датчика вихревого тока правого сопла

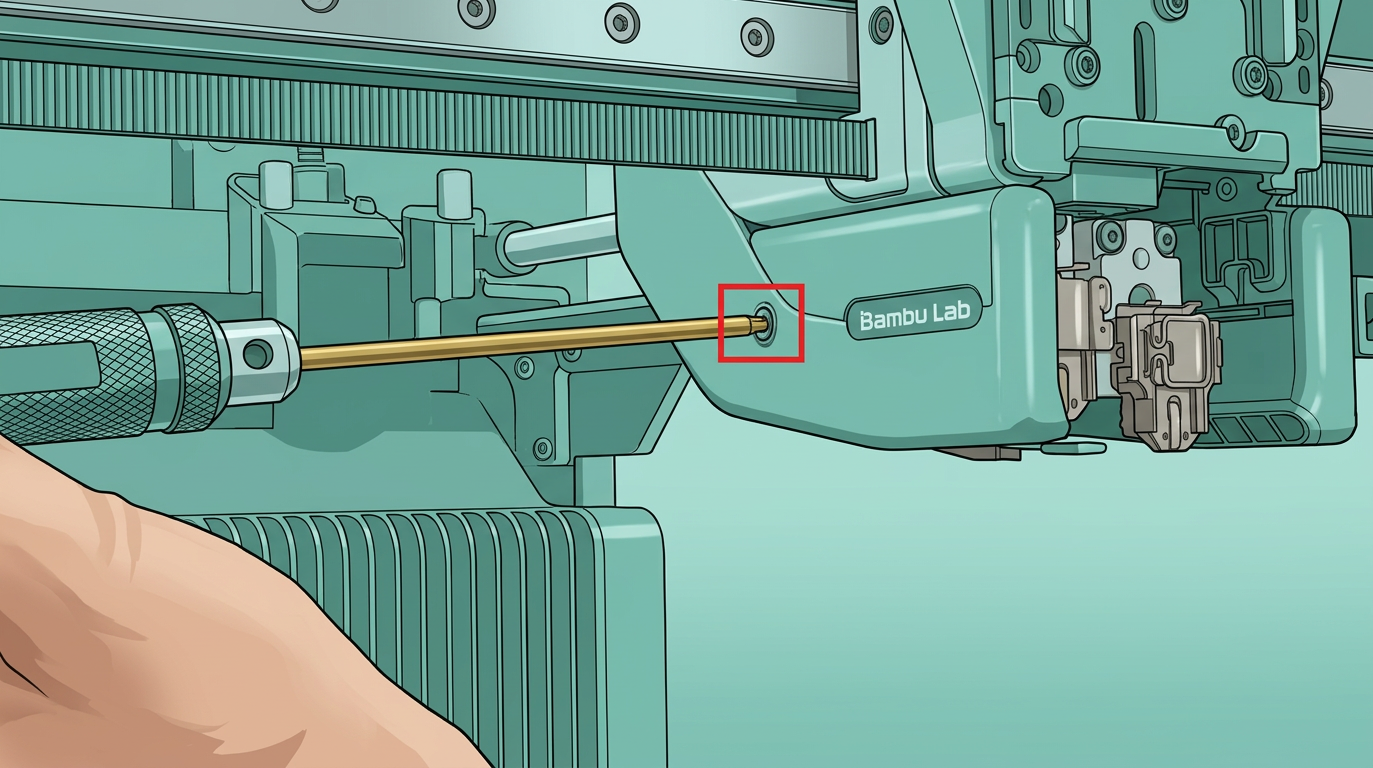

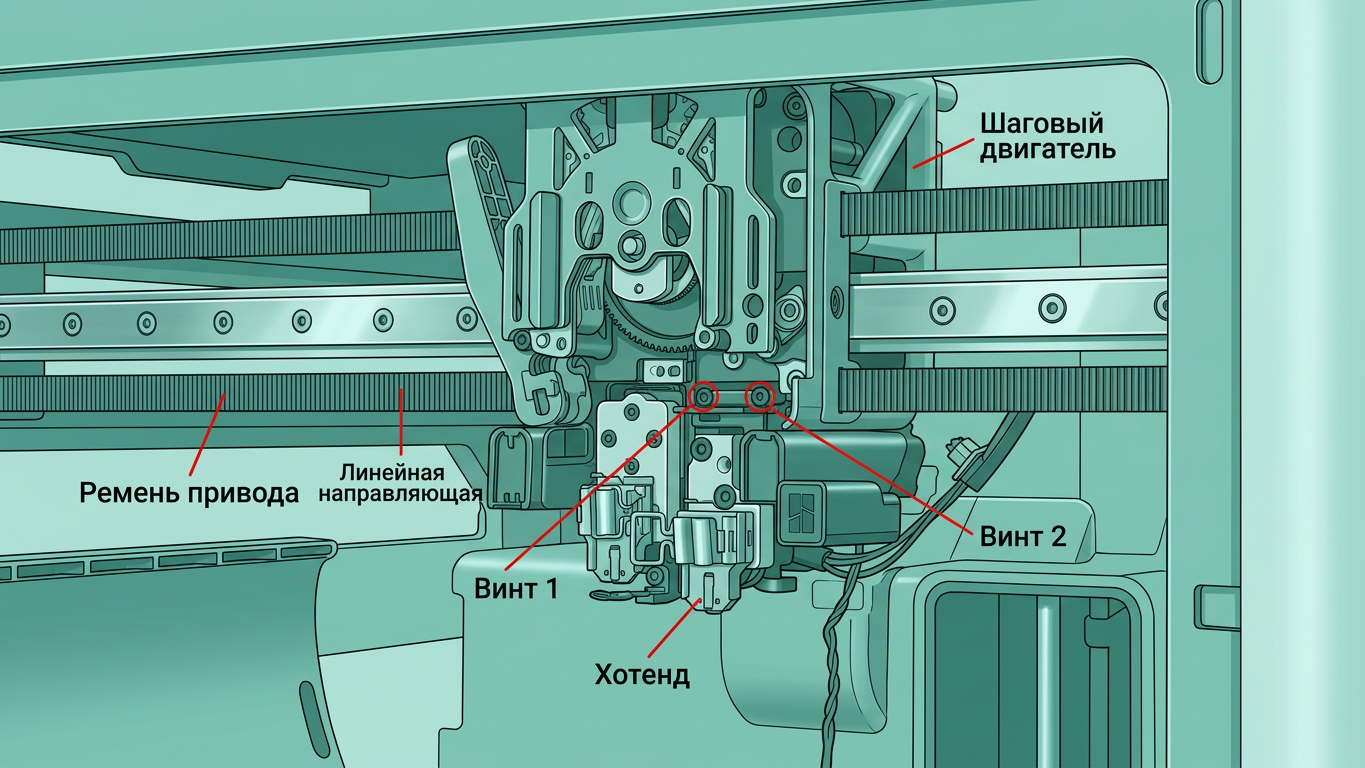

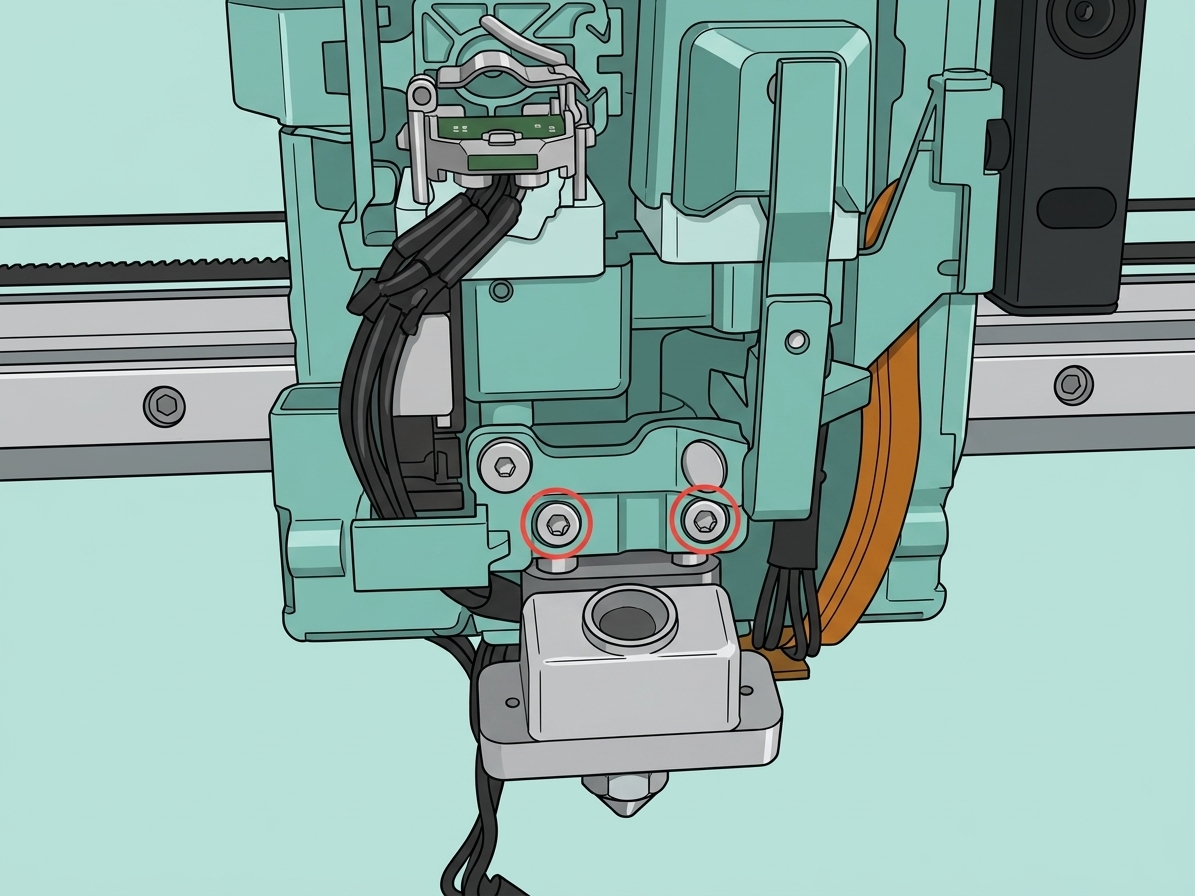

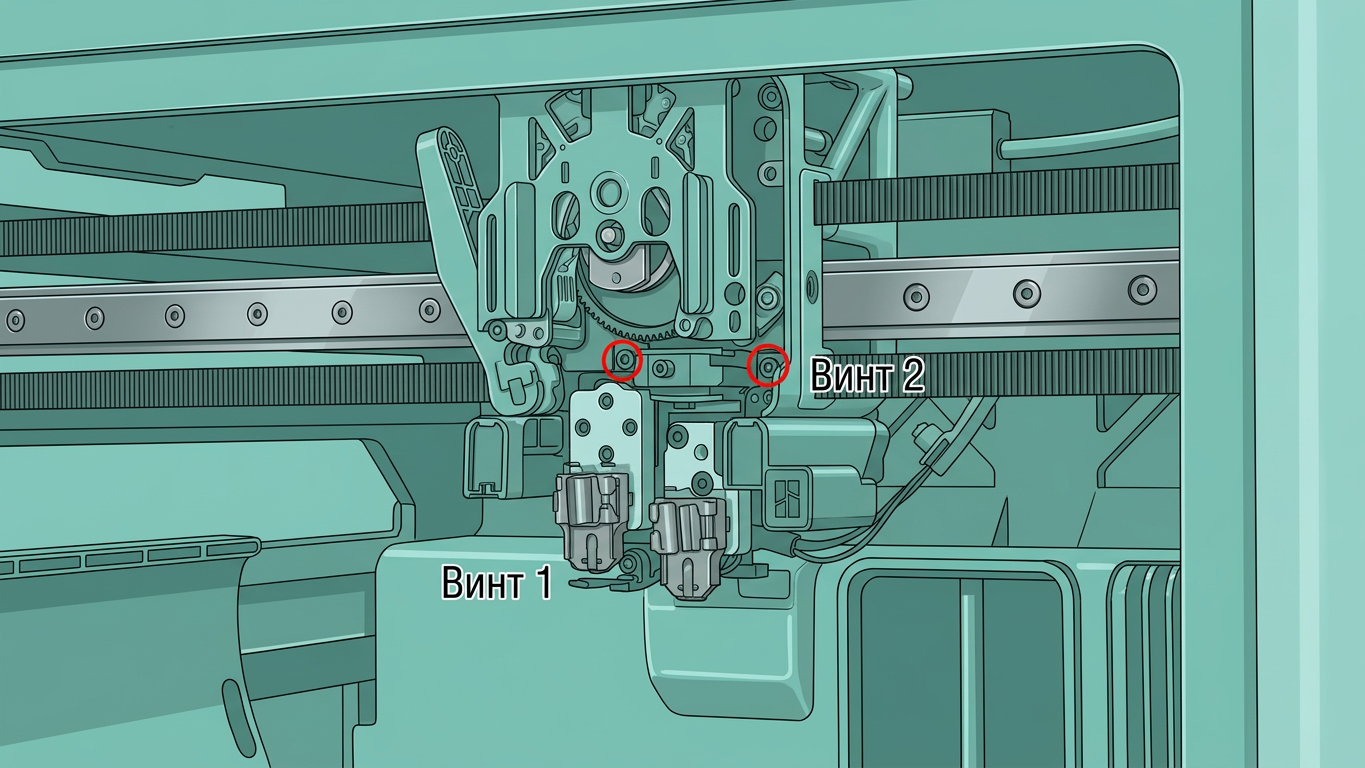

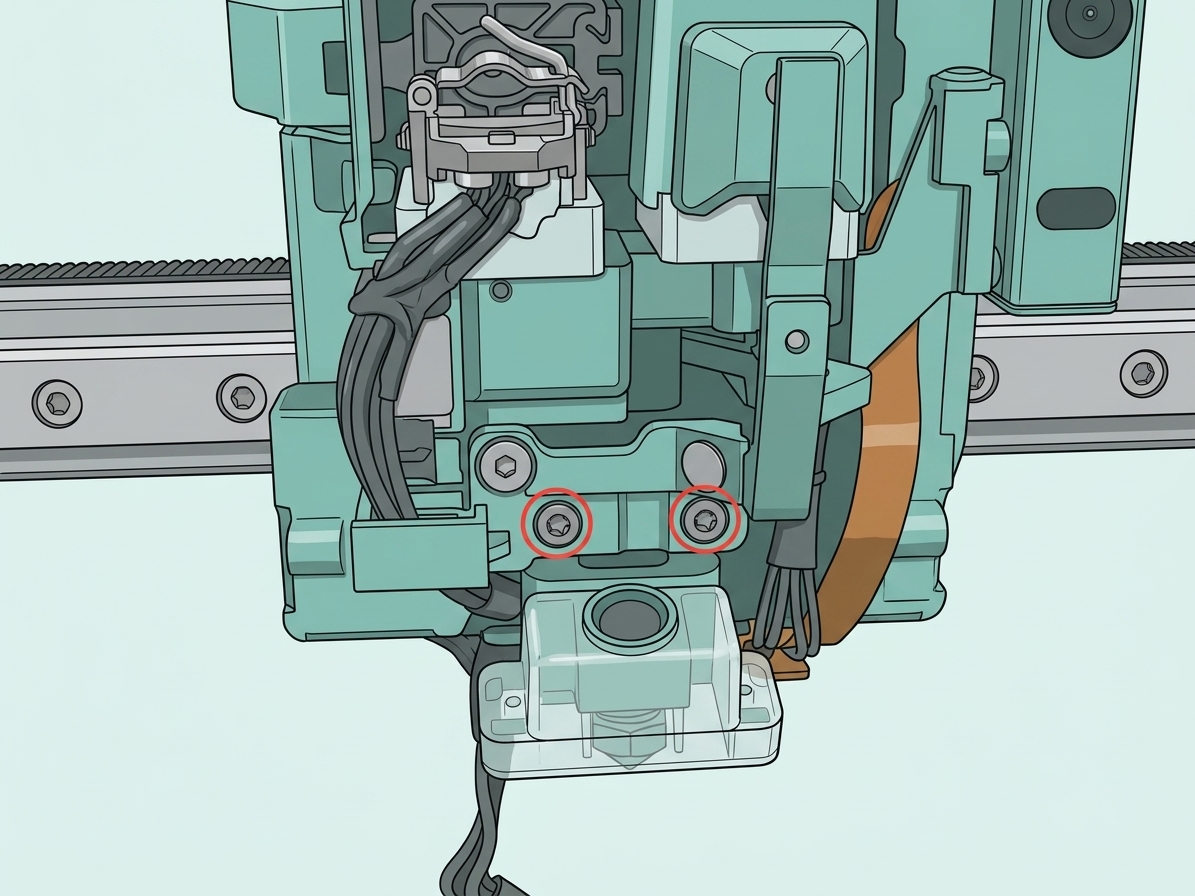

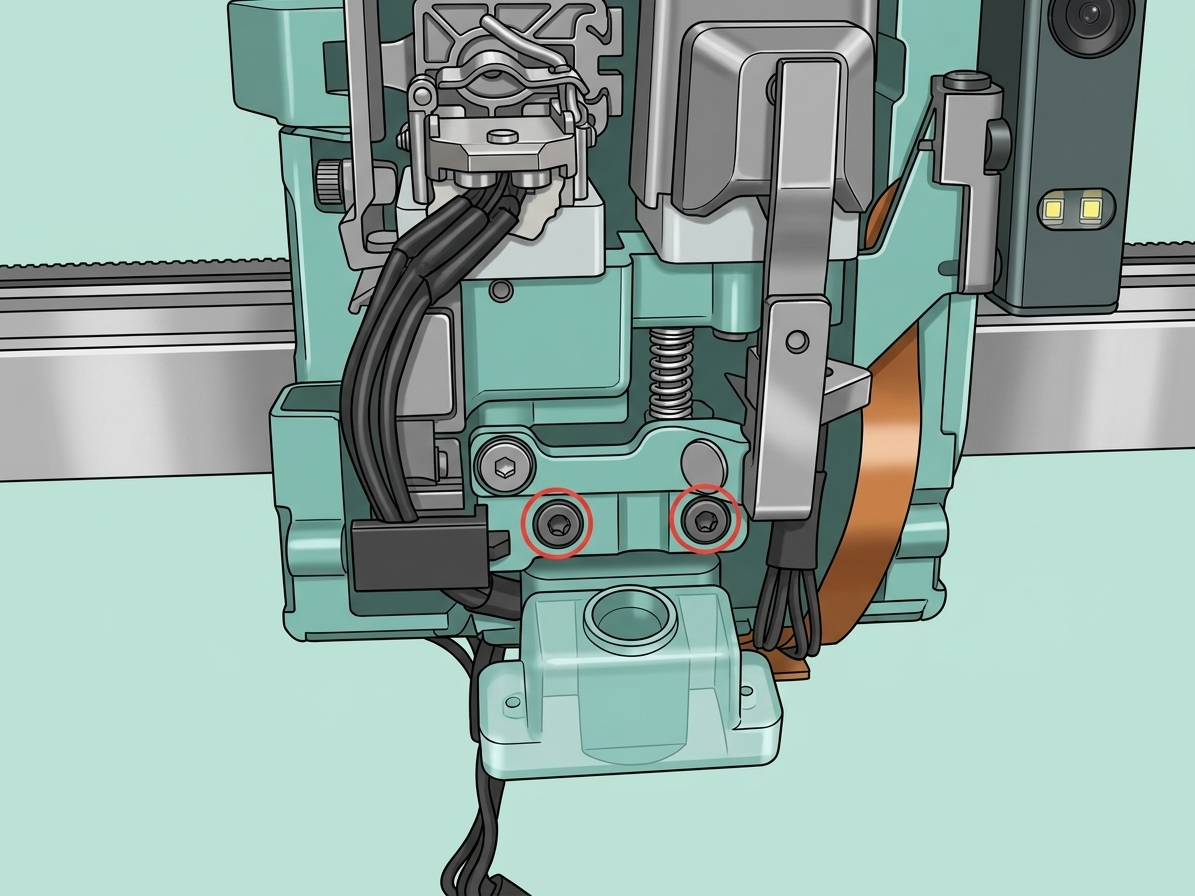

Используйте шестигранный ключ H2.0, чтобы удалить два направляющих винта и извлечь направляющую. Затем используйте шестигранный ключ H1.5, чтобы удалить два винта, крепящих датчик вихревого тока правого сопла.

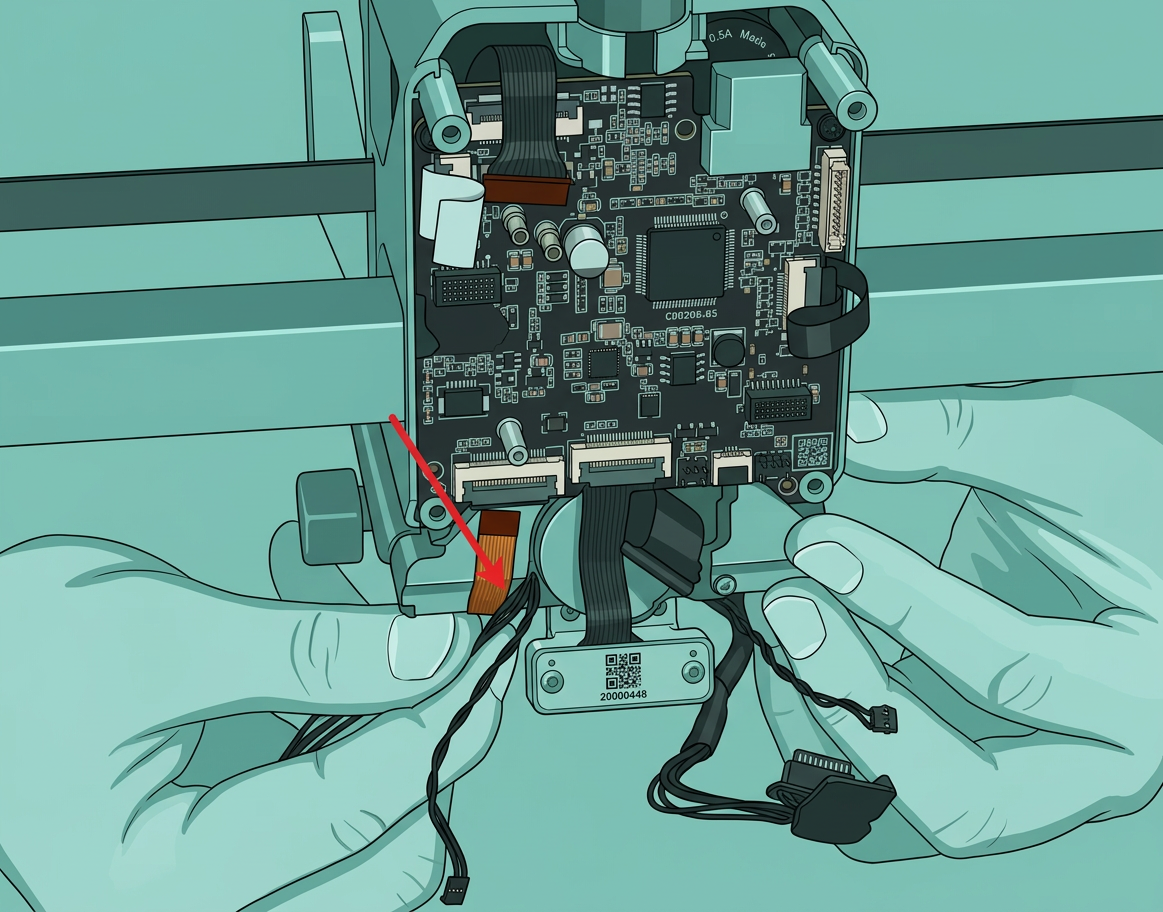

Снимите ленту, закрывающую разъем датчика вихревого тока правого сопла, затем прижмите разъем плоско вдоль его плоскости, чтобы отсоединить его.

Разъем датчика вихревого тока правого сопла закреплен в зажимах кабеля вентилятора охлаждения хотенда. Для его удаления:

• Сначала отсоедините кабель от обоих левого и правого зажимов;

• Затем вытяните кабель из инструментальной головки.

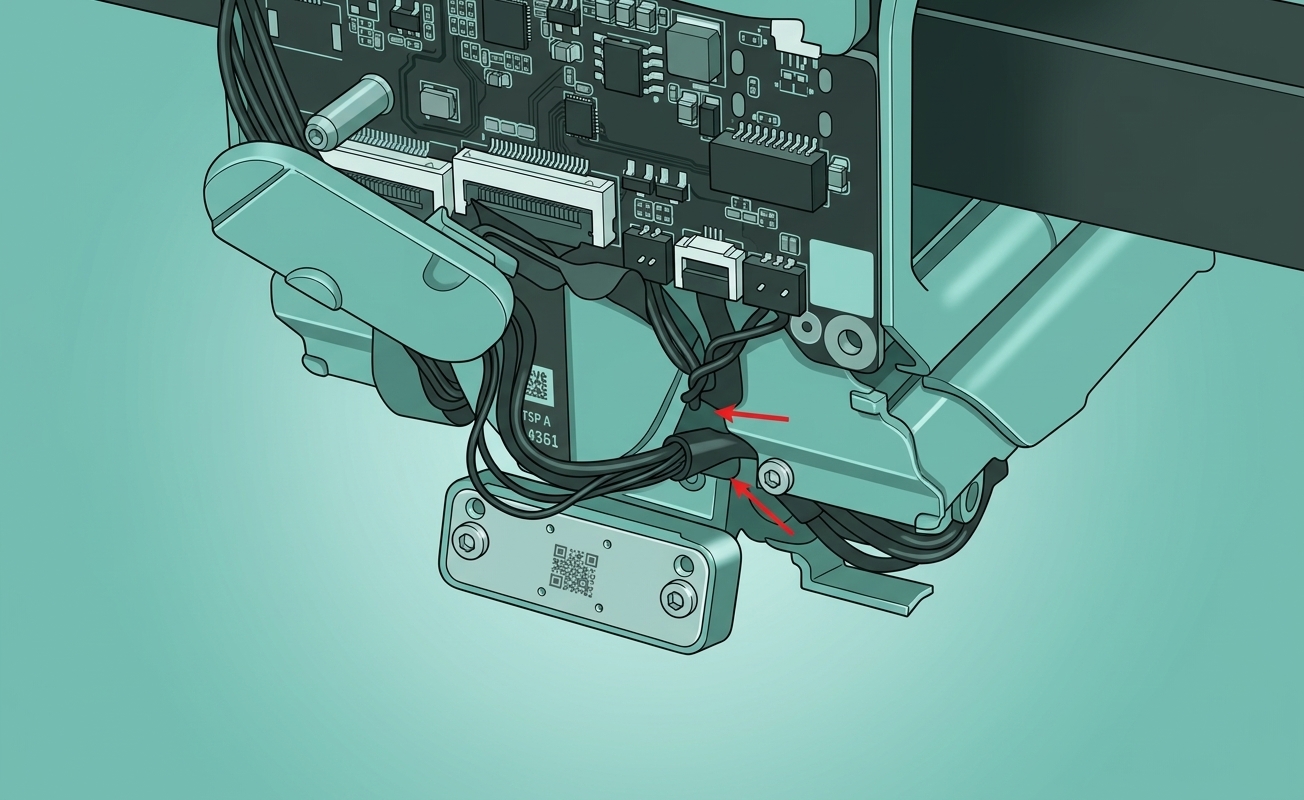

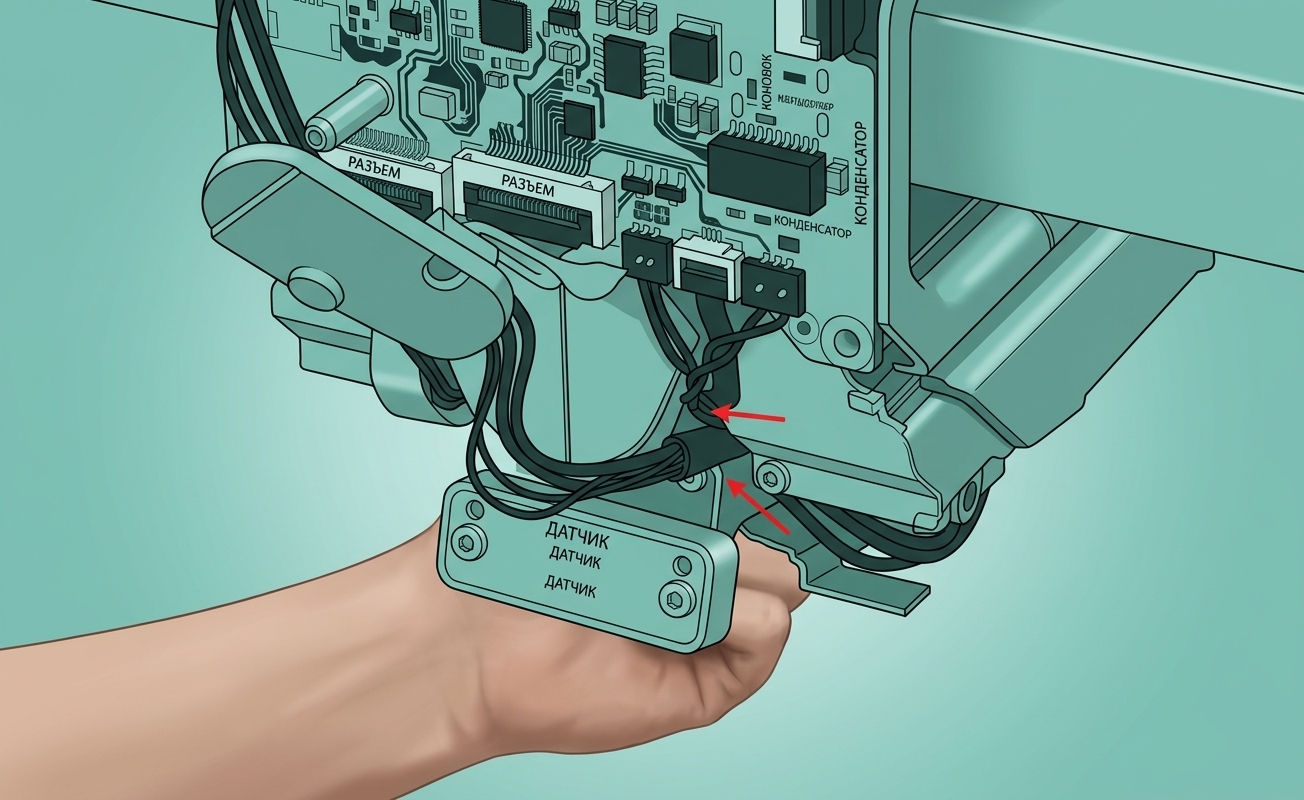

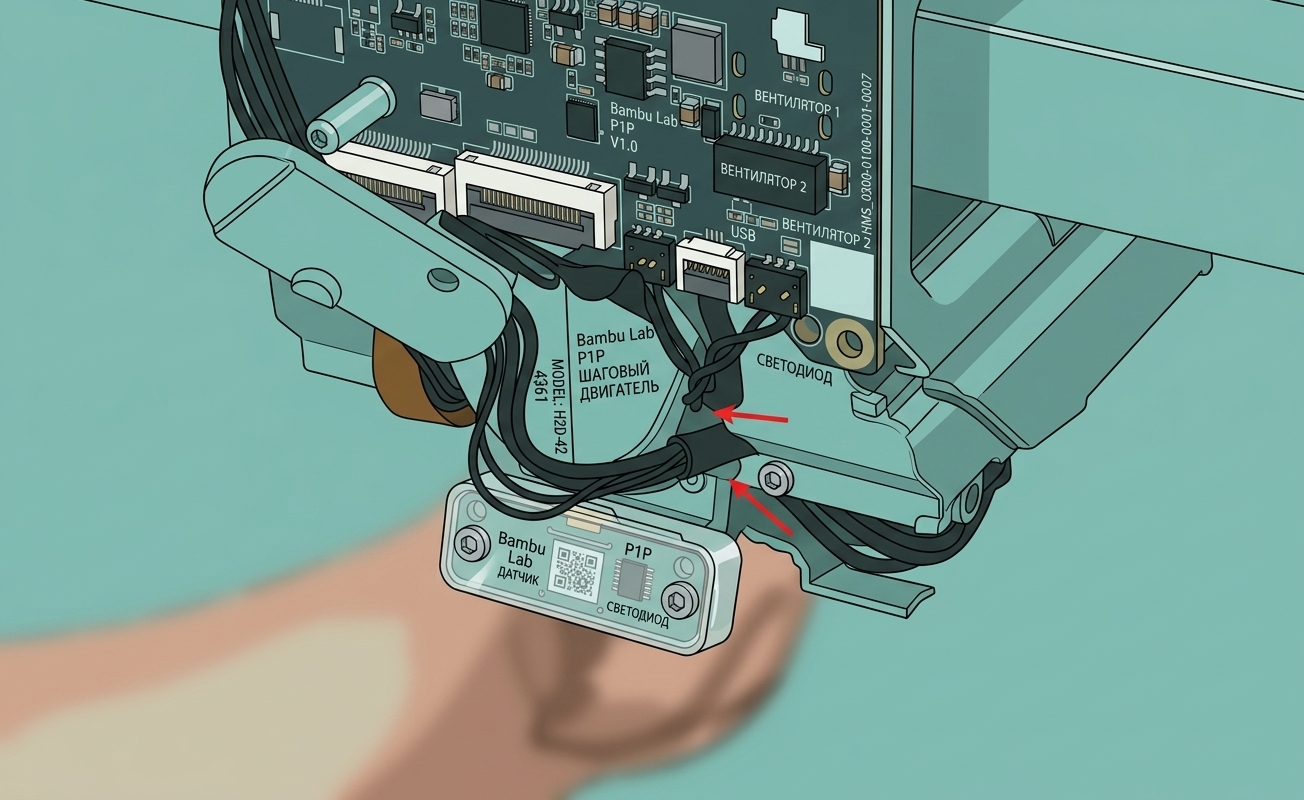

Справа есть два кабельных зажима - больший (обозначен нижней стрелкой), который управляет кабелями нагревательного узла левого хотенда, и меньший (обозначен верхней стрелкой), который организует разъемы для датчика вихревого тока левого сопла, датчика вихревого тока правого сопла и кабеля датчика Холла подъема.

Вы можете удалить кабель нагревательного узла левого хотенда из большего зажима, затем извлечь кабель датчика вихревого тока правого сопла из его зажима и аккуратно отогнуть кабель FPC камеры сопла от крышки подъемного мотора, чтобы кабель датчика вихревого тока правого сопла прошел под ним.

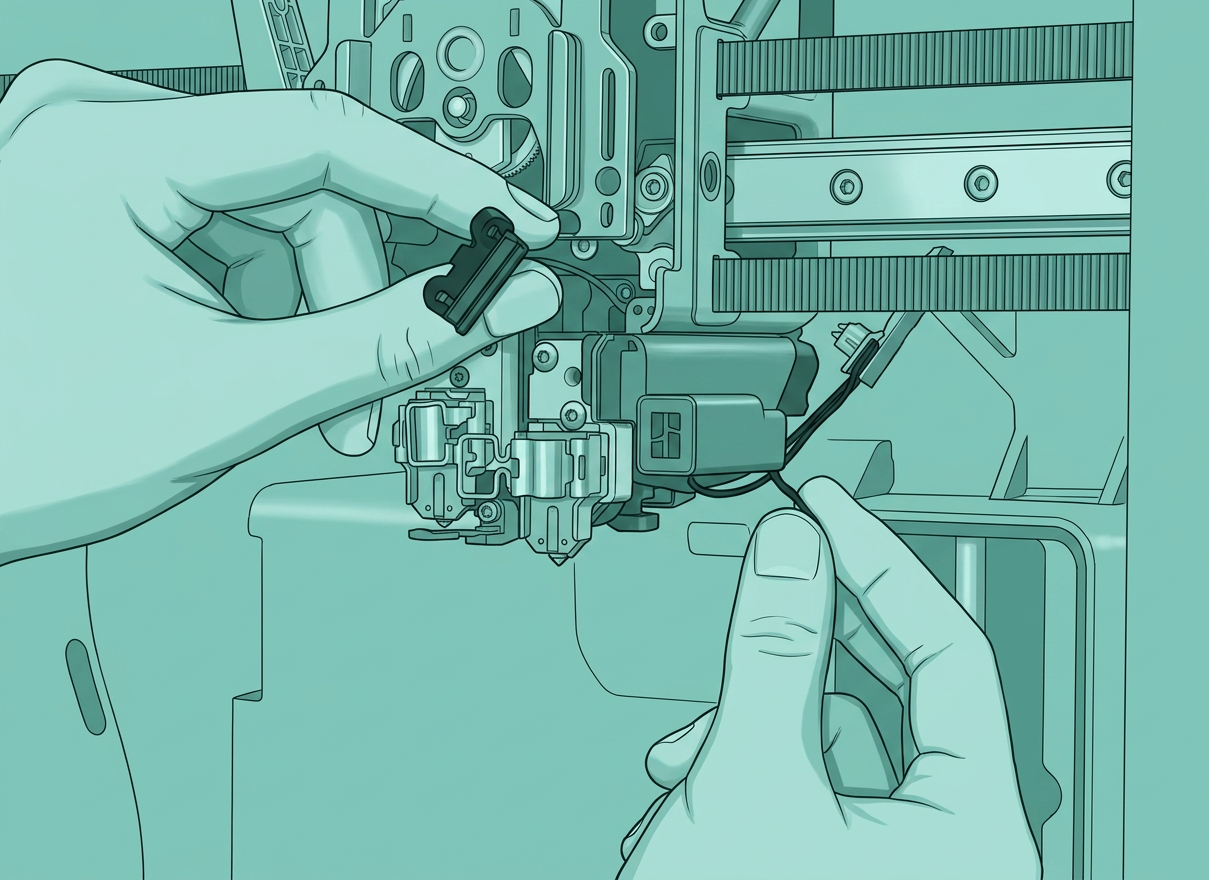

Отсоедините кабель нагревательного узла правого хотенда от платы TH, удалите кабель нагревательного узла правого хотенда из кабельного зажима, вы можете немного отодвинуть кабель назад, удалите кабели по одному из кабельного зажима, затем удалите кабель датчика вихревого тока правого сопла из кабельного зажима и вытяните датчик вихревого тока правого сопла.

Установка датчика вихревого тока правого сопла

Шаг 1: Установка датчика вихревого тока правого сопла

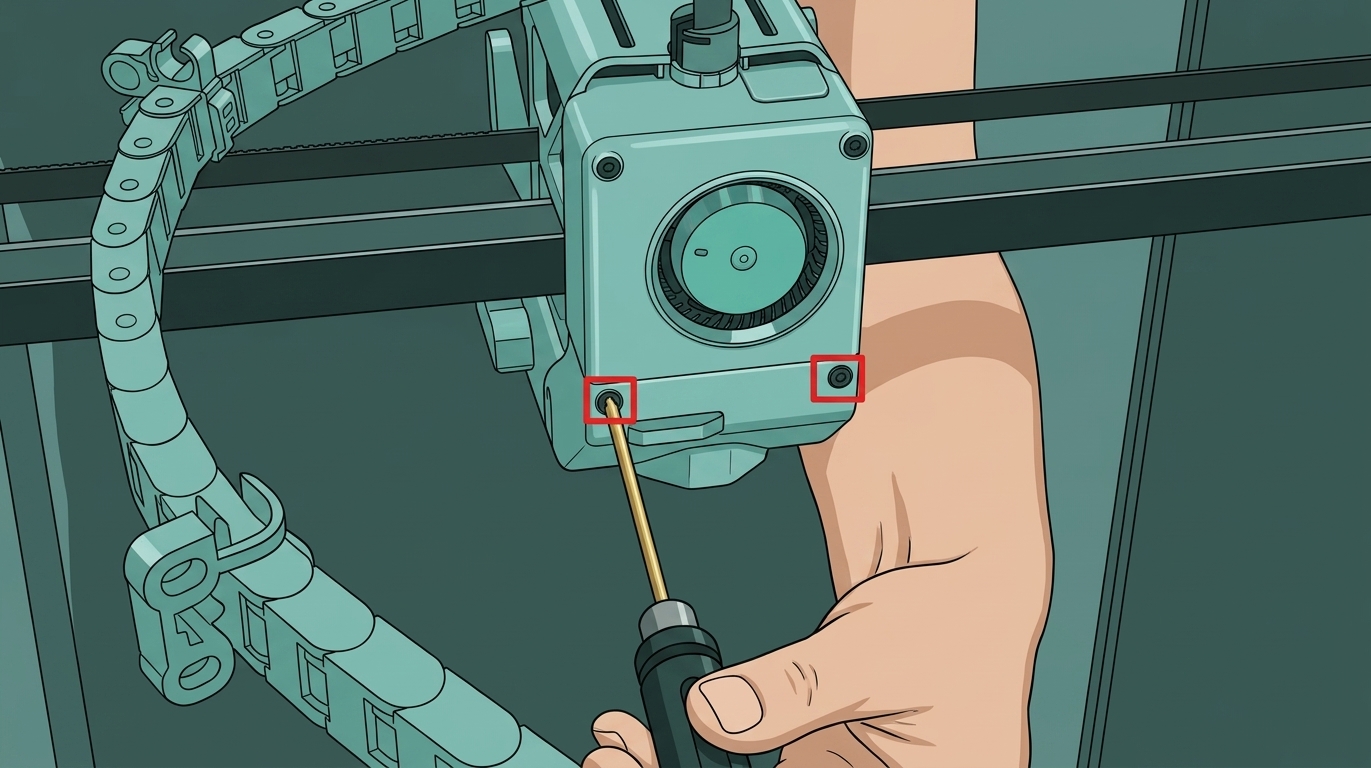

Пропустите разъем нового датчика вихревого тока правого сопла через маленькое отверстие на экструдере, затем выровняйте датчик вихревого тока правого сопла с отверстием для винта и затяните два фиксирующих винта шестигранным ключом H1.5. Затем выровняйте направляющую с отверстием для винта на экструдере и затяните два фиксирующих винта шестигранным ключом H2.0.

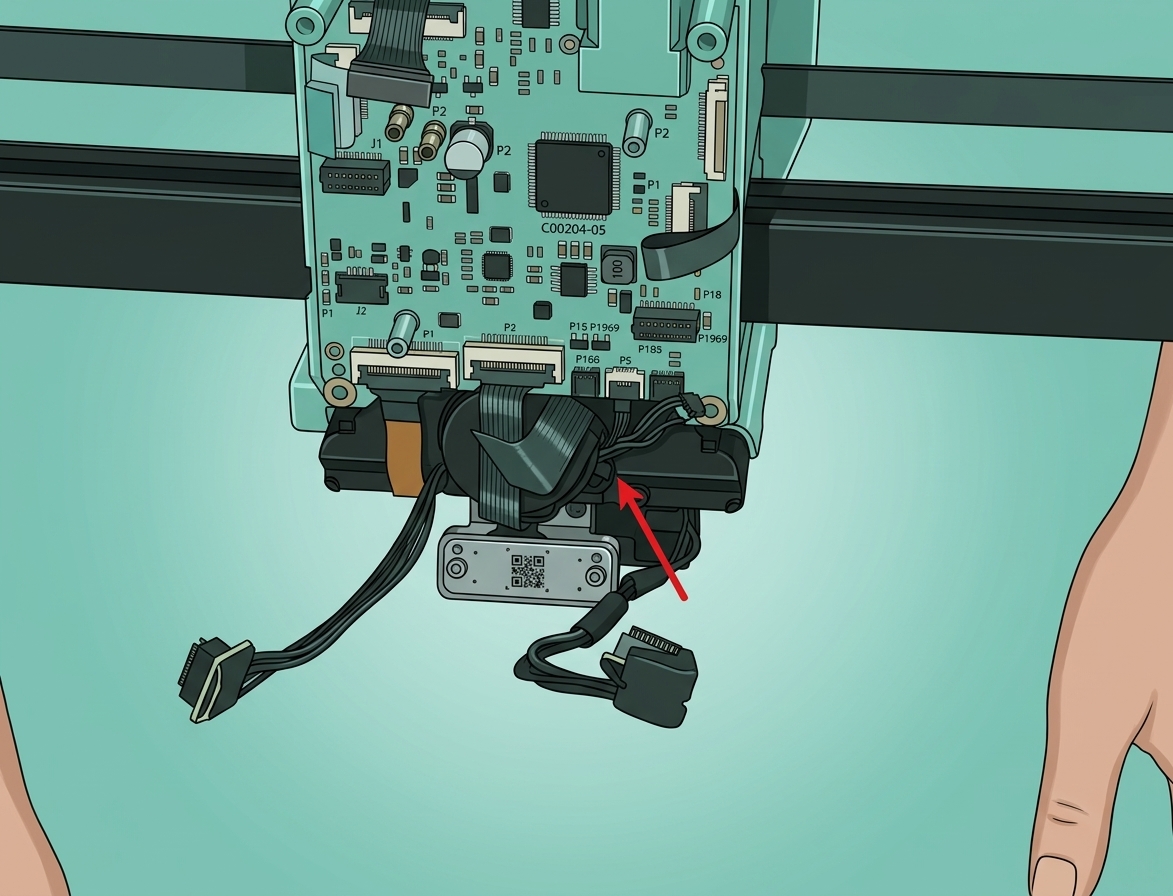

Сначала вставьте кабель датчика вихревого тока правого сопла в левый кабельный зажим, затем вставьте разъем нагревательного узла правого хотенда в кабельный зажим, а затем проведите кабель датчика вихревого тока правого сопла под разъемом камеры сопла и вставьте его под крышку подъемного мотора;

Вставьте кабель датчика вихревого тока правого сопла в маленький внутренний кабельный зажим, затем вставьте разъем нагревательного узла левого хотенда в большой кабельный зажим, прижмите металлическую поверхность интерфейса датчика вихревого тока правого сопла вверх в интерфейс платы TH и снова прикрепите ленту.

Шаг 2: Установка платы подключения экструдера

Пожалуйста, обратитесь к этой Wiki для установки платы подключения экструдера:

Замена платы подключения экструдера H2D/платы TH/кабеля FPC

Шаг 3: Установка направляющей филамента для двойного экструдера

Пожалуйста, обратитесь к этой Wiki для установки направляющей филамента для двойного экструдера:

Замена направляющей филамента для двойного экструдера H2D

Проверка функциональности

Включите принтер, и он будет готов к печати.
