Направляющая для филамента двойного экструдера
В комплект запасных частей для направляющей для филамента двойного экструдера входят:
- Направляющая для филамента двойного экструдера ×1
- Винты M2.5×7 ×3
Когда использовать это руководство
- Если направляющая для филамента двойного экструдера повреждена (например, треснула, смещена или не выполняет функцию направляющей).
Необходимые инструменты и материалы
- Новая направляющая для филамента двойного экструдера
- Шестигранный ключ H2.0
- Вы также можете скачать и напечатать на 3D-принтере вспомогательное устройство для установки с MakerWorld для более легкой установки. Ссылка на модель: H2D Dual Extruder Filament Guide Installation Aid
Предупреждение о безопасности
Крайне важно отключить принтер от сети перед выполнением любых работ по обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.
Видеоинструкция
Снятие направляющей для филамента двойного экструдера

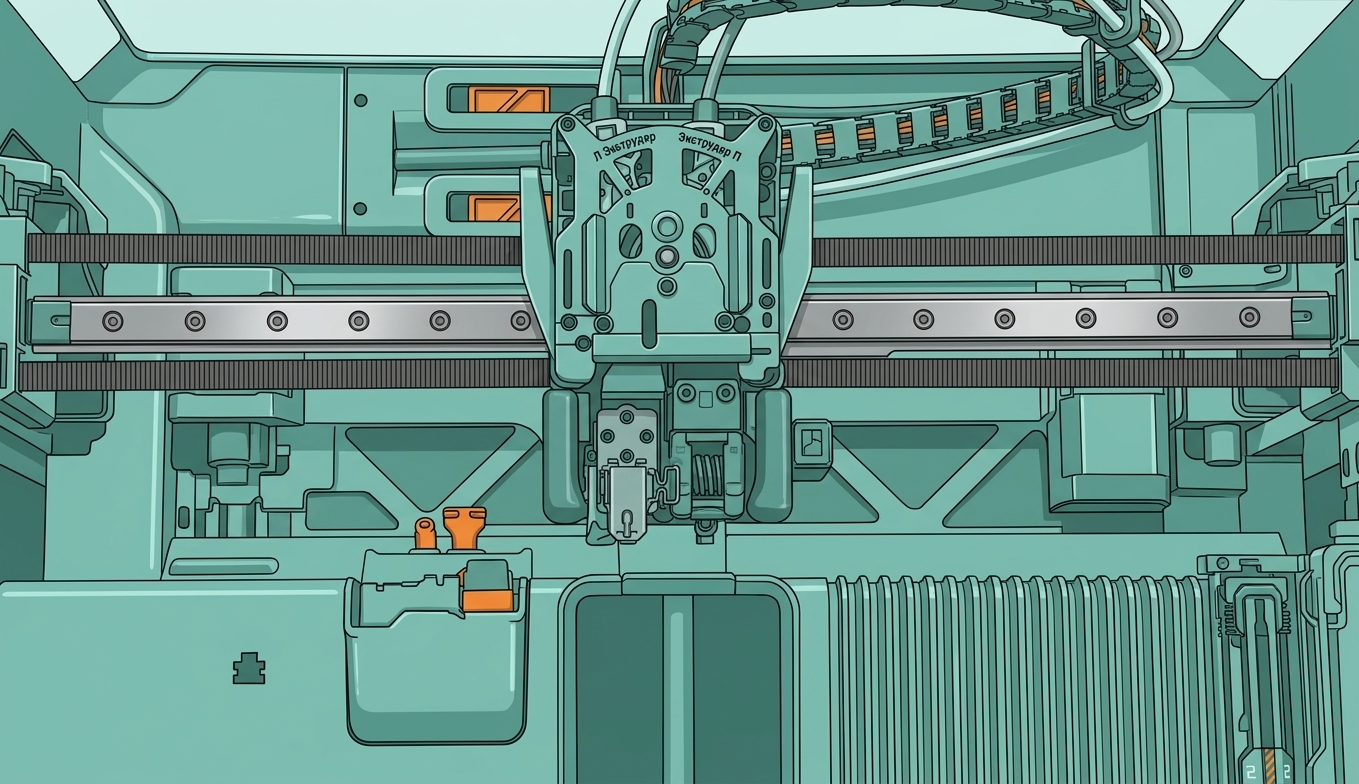

Шаг 1: Снятие хотендов

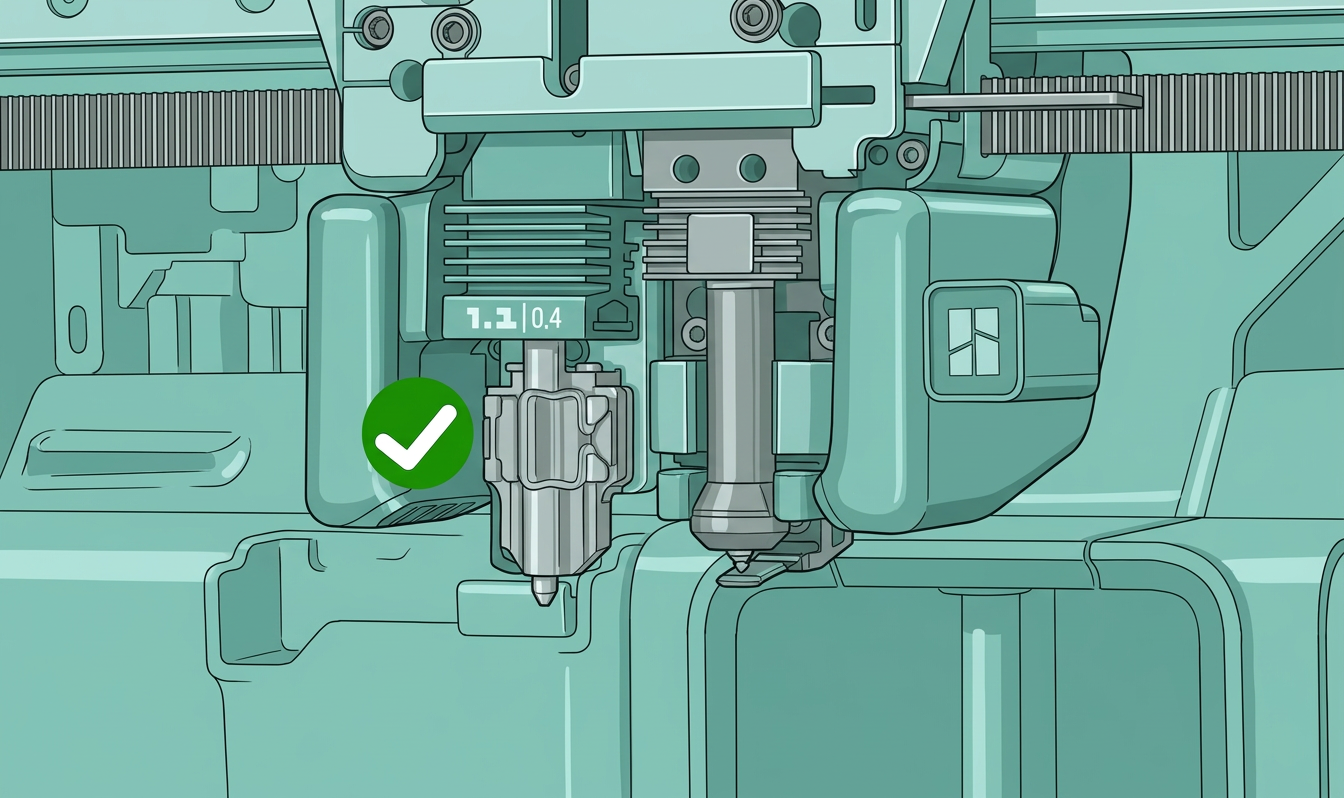

- Левый хотенд: Снимите силиконовый чехол с левого сопла, откройте фиксирующий зажим сборки хотенда и извлеките левый хотенд.
- Правый хотенд: Оттяните фиксирующий рычаг правого хотенда для разблокировки, затем снимите правый хотенд.
 |
 |
Шаг 2: Снятие сборки направляющей для филамента двойного экструдера и левого резака

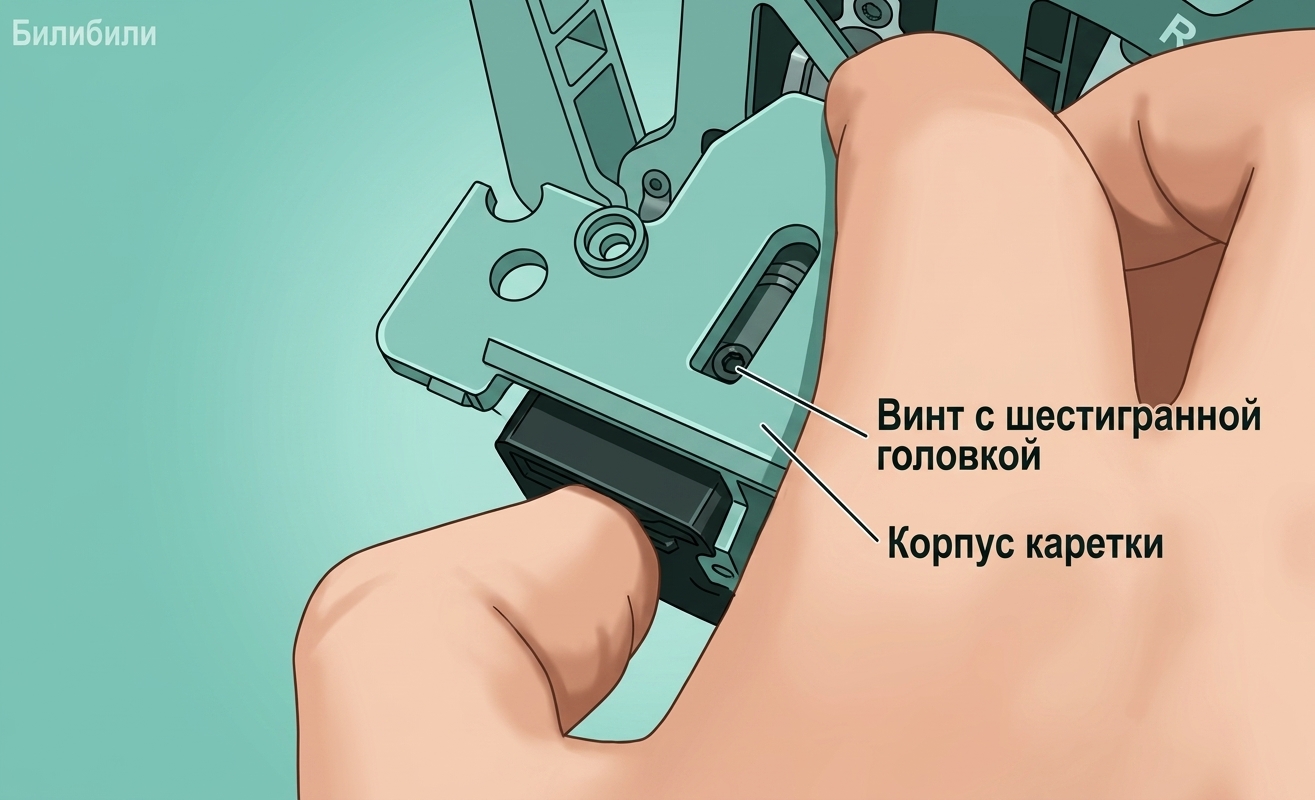

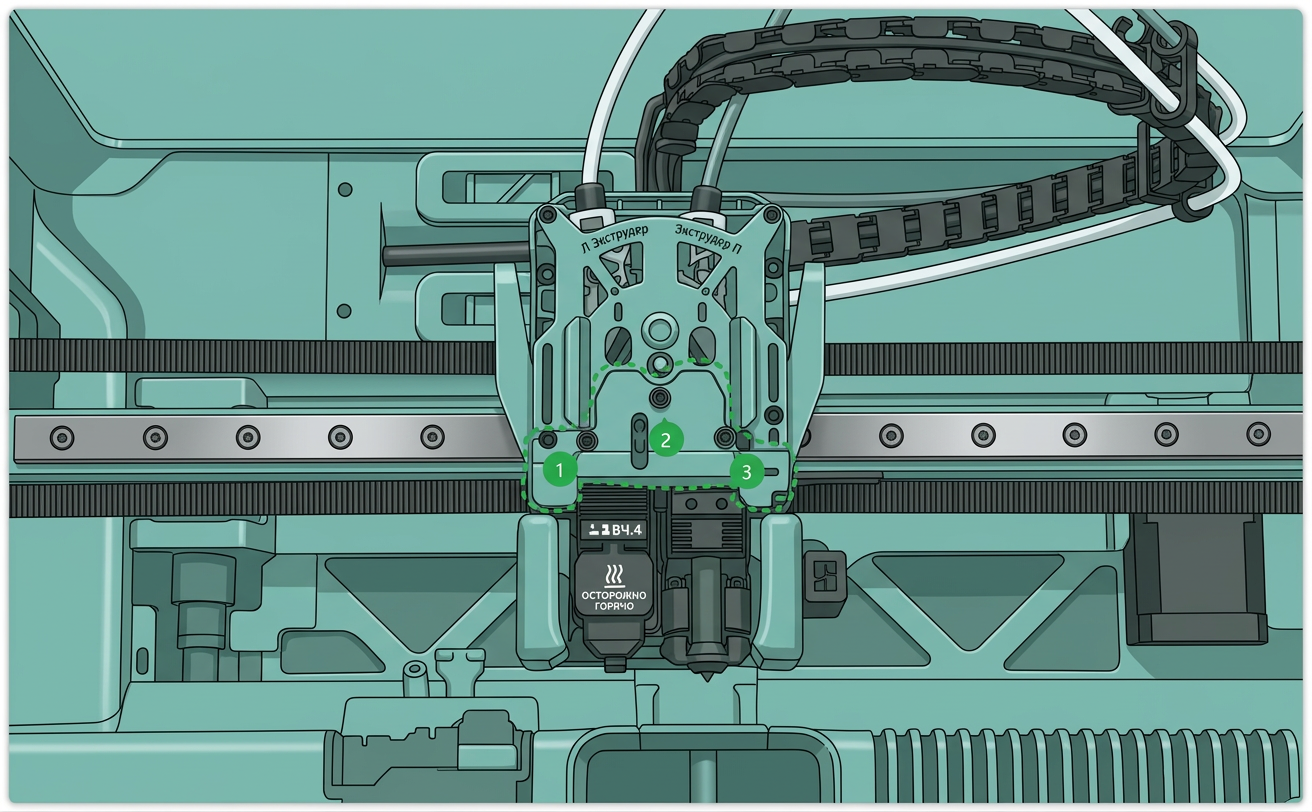

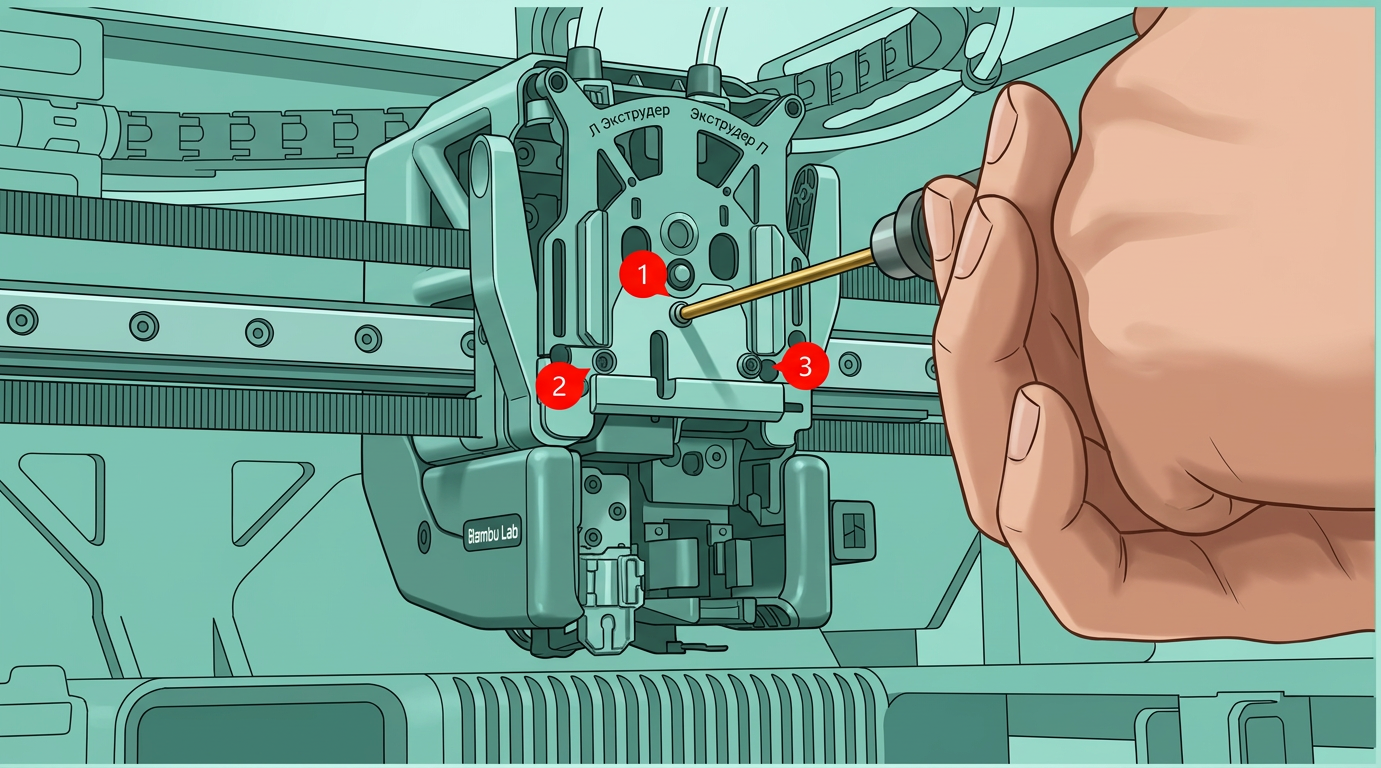

Используйте шестигранный ключ H2.0, чтобы открутить три винта на направляющей для филамента.
Надавите пальцами снизу вверх на черный коннектор сопла, затем аккуратно нажмите на рычаг левого резака, чтобы поднять левый резак из паза рядом с винтом резака. Аккуратно покачивайте направляющую для филамента, чтобы снять её.
Левый нож размещён внутри направляющей филамента и выдвинется при снятии направляющей. Сохраните его в надёжном месте, чтобы не потерять.
Установка направляющей филамента для двойного экструдера
Шаг 1: Установка направляющей филамента двойного экструдера с левым ножом

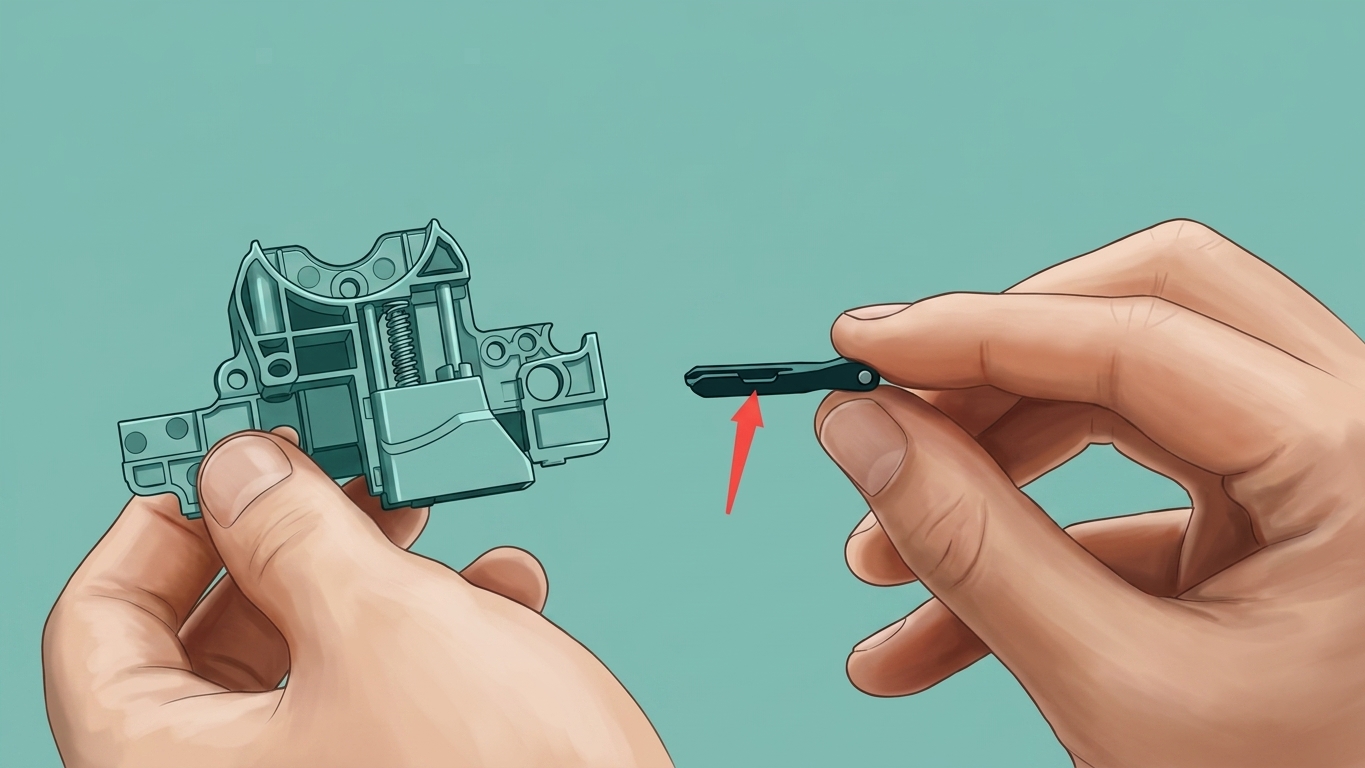

Левый нож устанавливается вместе с направляющей филамента. Убедитесь, что вырез направлен вверх, затем поместите его в паз для ножа направляющей филамента.
 |
 |

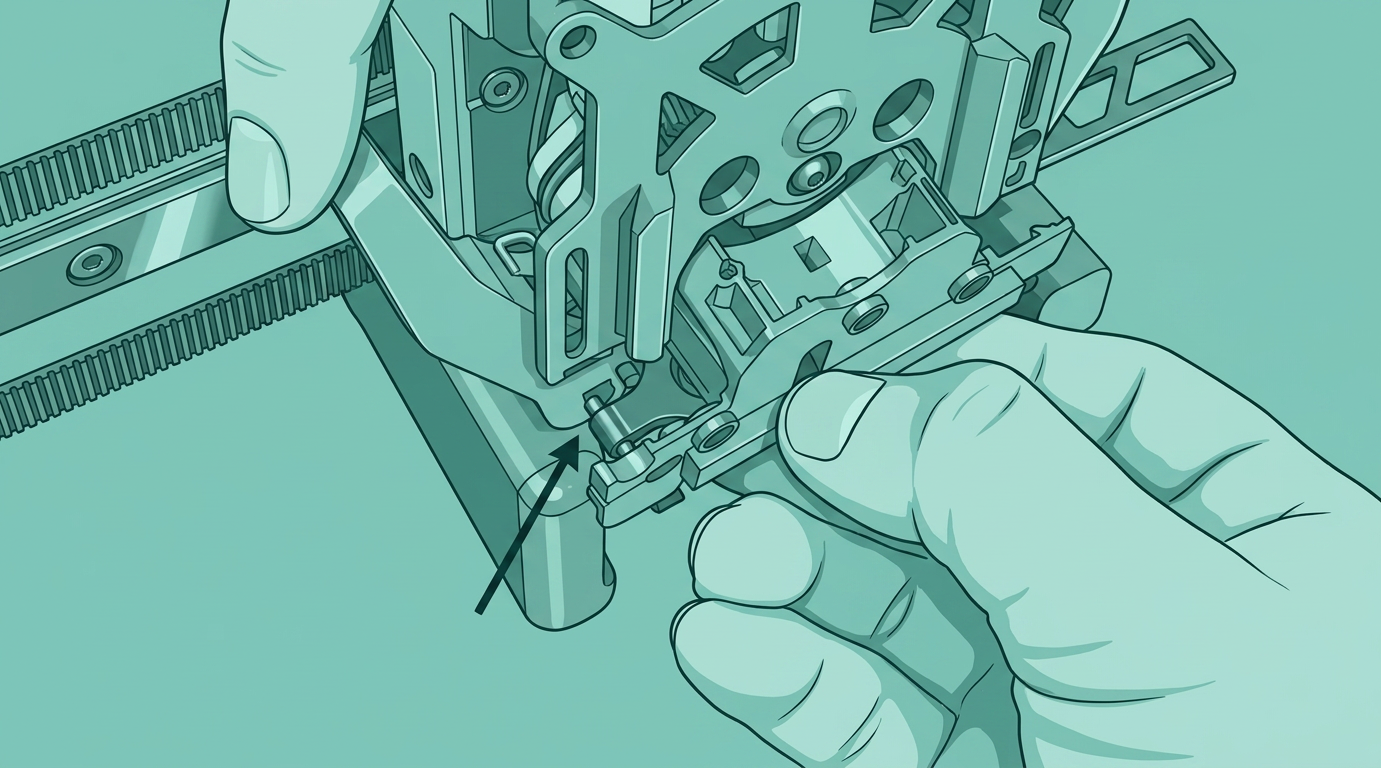

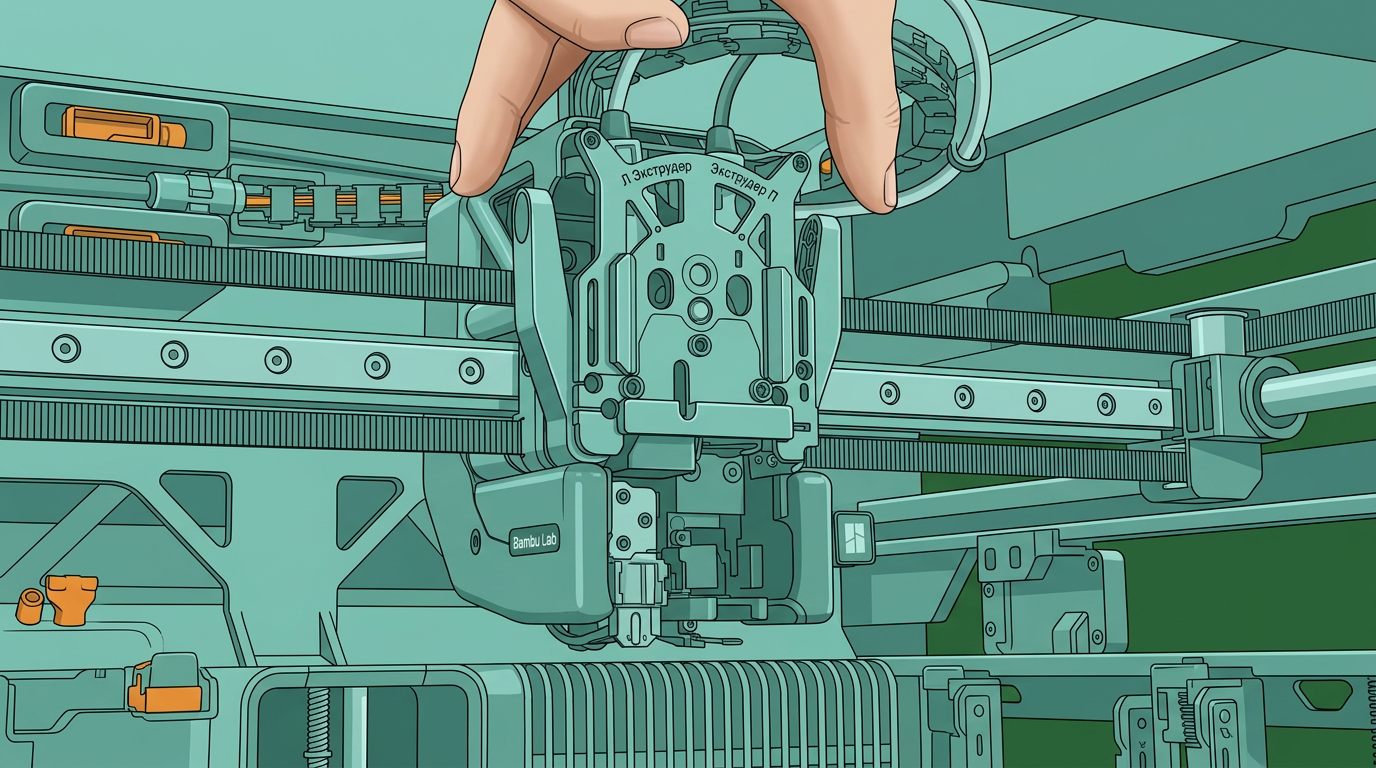

При установке направляющей филамента продолжайте поднимать чёрный разъём хотенда вверх и слегка нажмите на левый нож, отрегулируйте его под правильным углом, чтобы он вошёл. Затем вставьте направляющую филамента двойного экструдера, нажмите на обе стороны ножа и плотно прижмите направляющую филамента заподлицо с рамой инструментальной головки.
 |
 |
Затем затяните три винта на направляющей филамента (M2.5×7 ×3).

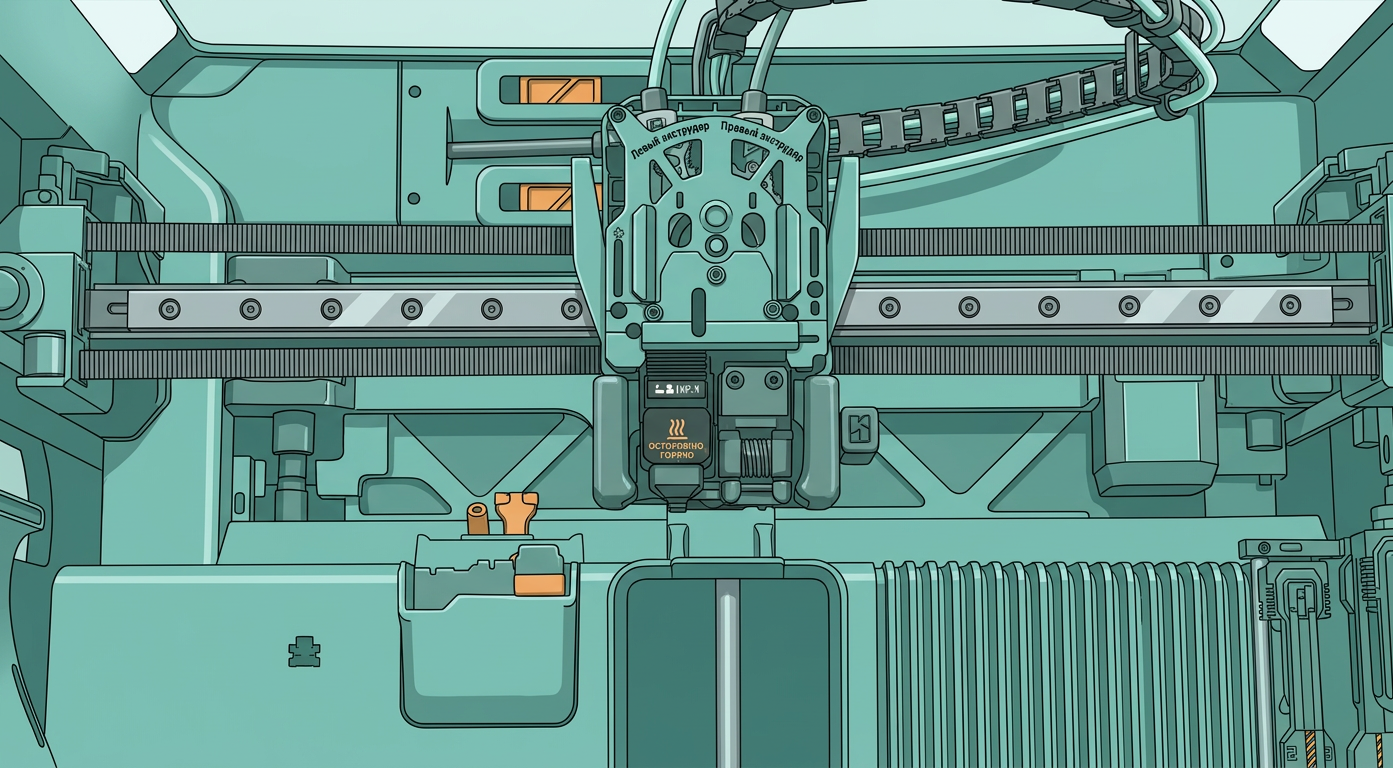

Шаг 2: Установка хотендов
Установка левого хотенда: Поместите левый хотенд в предназначенное для него положение, зафиксируйте фиксирующий зажим и убедитесь в надёжности хотенда. Установите силиконовую гильзу на левое сопло.
 |
 |
Установка правого хотенда: Выровняйте правый хотенд с пазом и вставьте его, затем нажмите фиксирующий рычаг для фиксации. Аккуратно покачайте сопло, чтобы убедиться в надёжной фиксации.
Проверка работоспособности
Сначала убедитесь, что направляющая филамента закреплена надёжно. Затем подключите питание и включите принтер, чтобы проверить, что оба хотенда (левый и правый) могут выполнять печать в нормальном режиме.
