Шестерни двойного экструдера/Кулачок переключателя экструдера
Для шестерен двойного экструдера и кулачка переключателя экструдера доступны запасные части для замены. Вы можете выбрать необходимые запасные части в соответствии с вашими фактическими потребностями.
Запасные части для шестерен двойного экструдера включают:
- Шестерня экструдера × 1
Запасные части для кулачка переключателя экструдера включают:
- Кулачок × 1
Когда использовать
-
Износ шестерни экструдера
-
Повреждение кулачка
Необходимые инструменты и материалы
-
Новые шестерни двойного экструдера/кулачок переключателя экструдера
-
Шестигранник H2.0
-
Шестигранник H1.5
Видеоинструкция
Спецификации и количество винтов, участвующих в замене шестерен двойного экструдера H2D/кулачка переключателя экструдера (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):
| Спецификация&##x20; | Изображение | Применение | Позиция | Количество | |
|---|---|---|---|---|---|

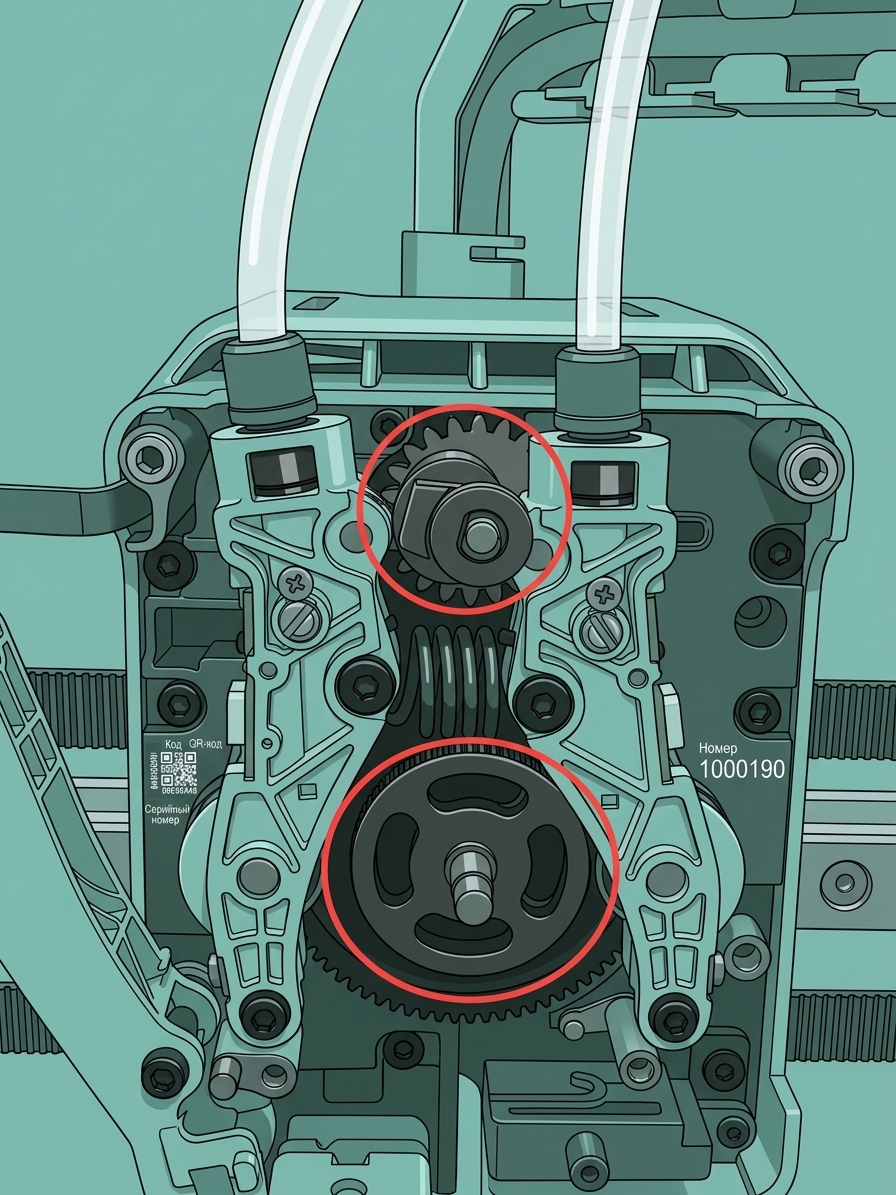

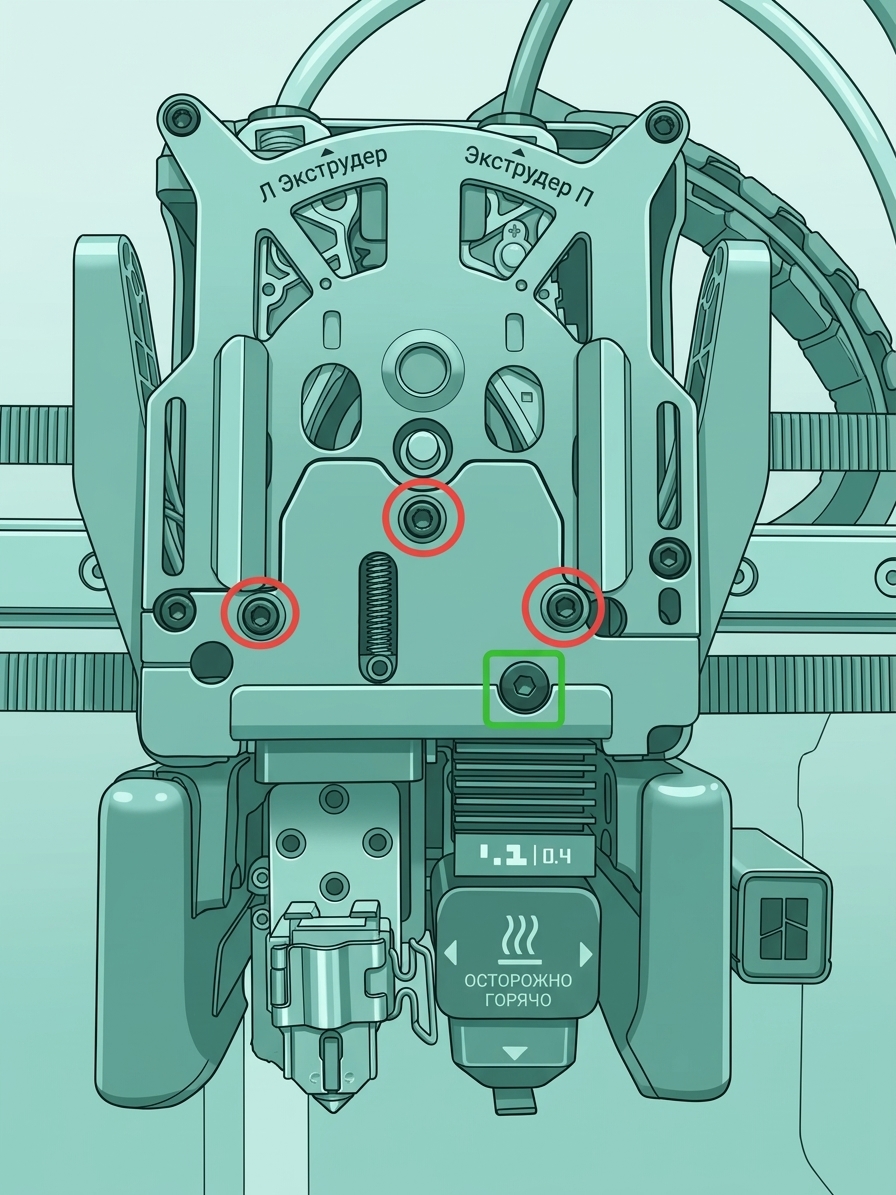

| M2.5x7 | Закрепление направляющей филамента двойного экструдера (обозначено красными кругами) |  |
3 | ||

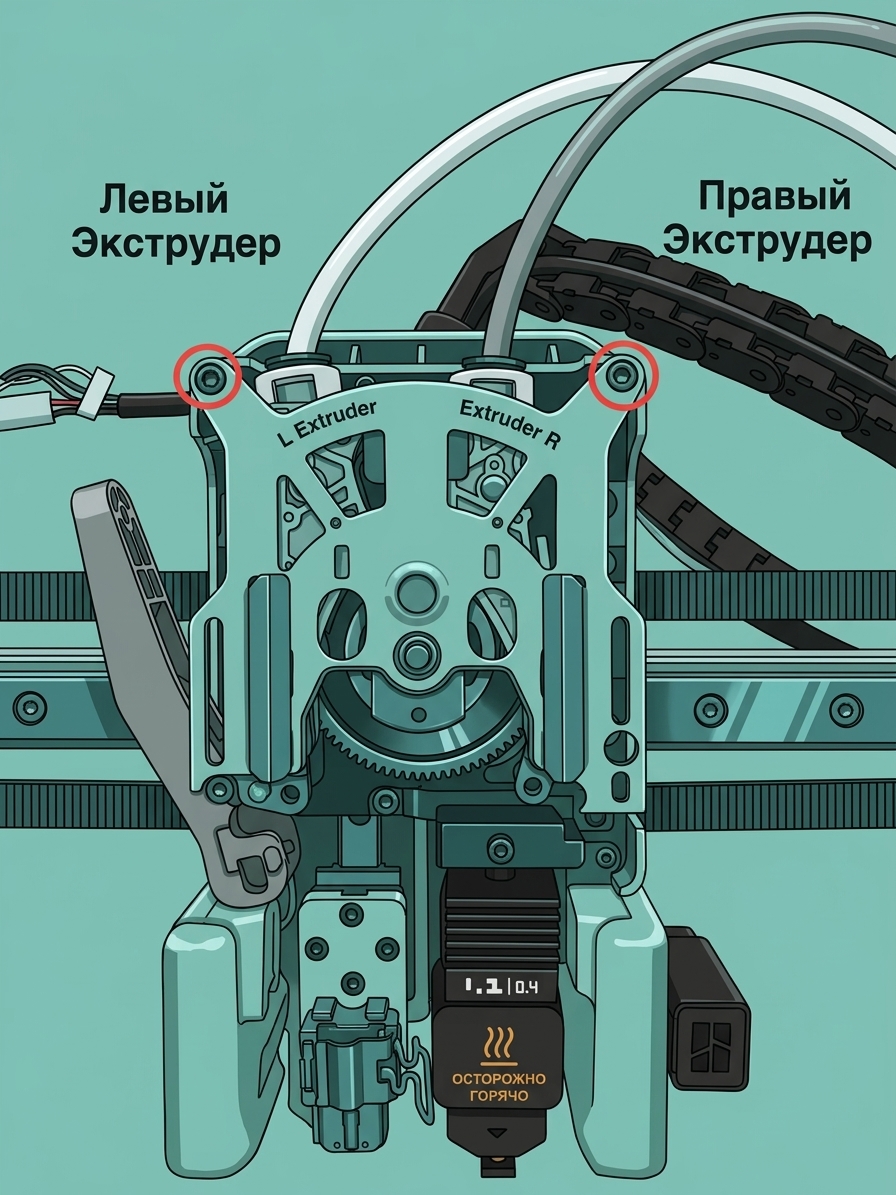

| Закрепление интерфейса быстрой смены инструмента |  |
2 | |||
| BT2x6 | Закрепление направляющей филамента двойного экструдера (обозначено зелеными квадратами) |  |
1 | ||

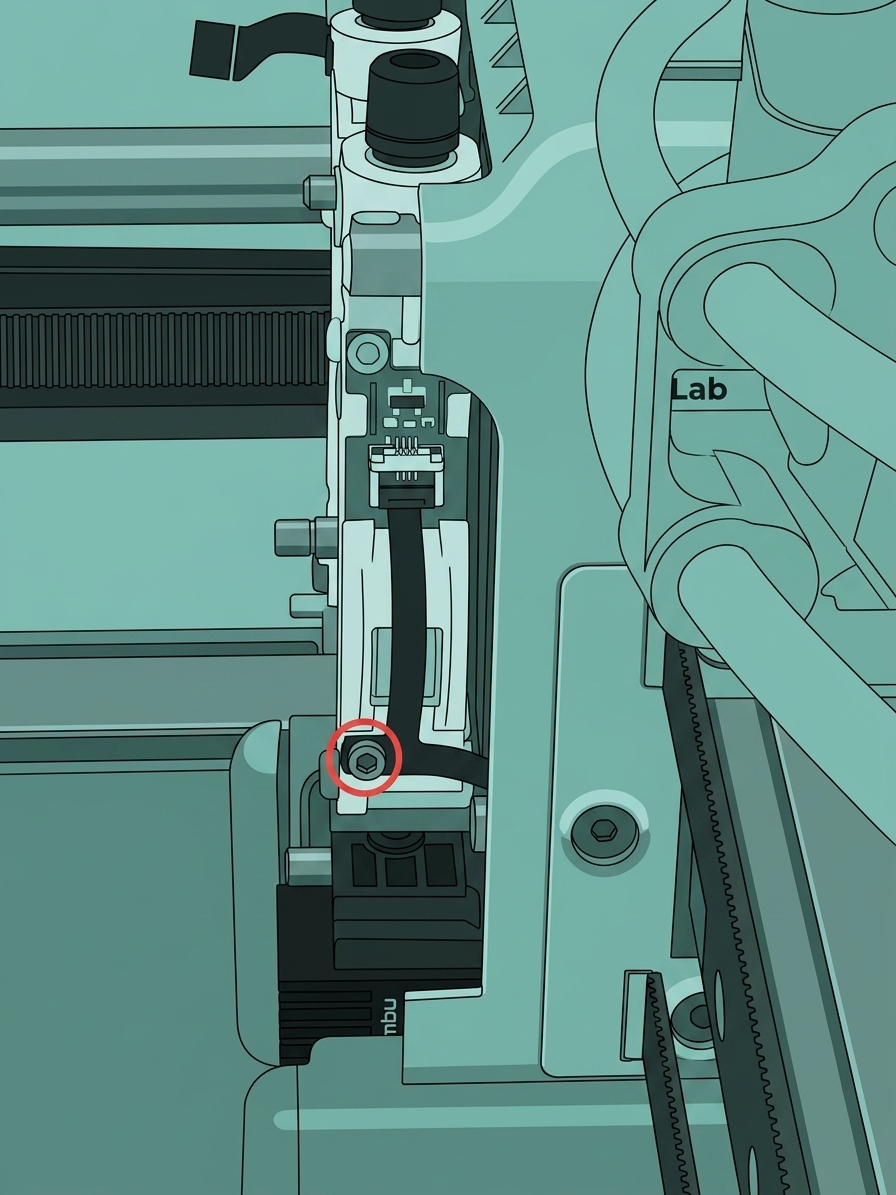

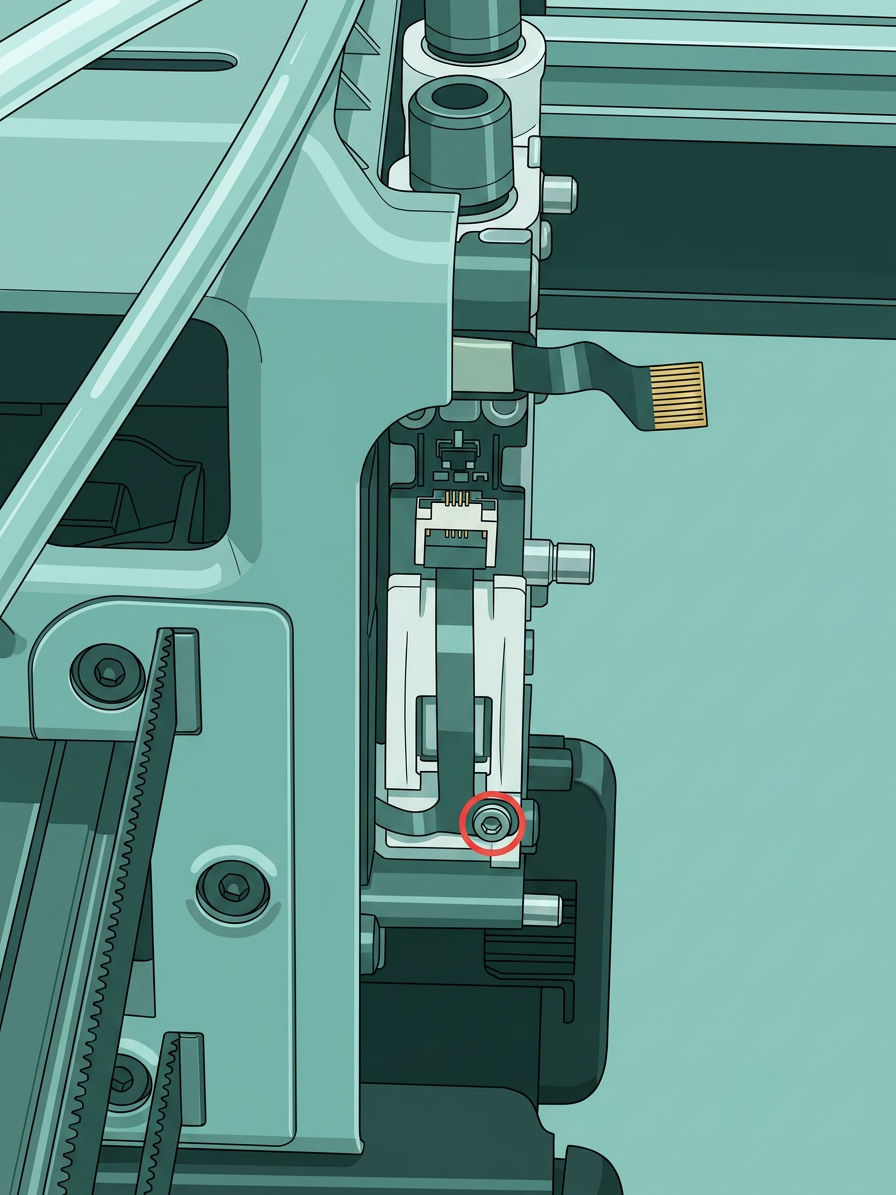

| BT2x5 | Закрепление натяжных роликов двойного экструдера и FPC датчика филамента |   |
2 |
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству мы рекомендуем подать технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие шестерен двойного экструдера/кулачка переключателя экструдера&##x20;
Шаг 1: Снятие натяжных роликов двойного экструдера и датчика филамента&##x20;
Вы можете обратиться к следующей Вики, чтобы снять натяжные ролики двойного экструдера и датчик филамента, что облегчит последующее снятие шестерни экструдера и кулачка:
Замена натяжных роликов двойного экструдера H2D и датчика филамента

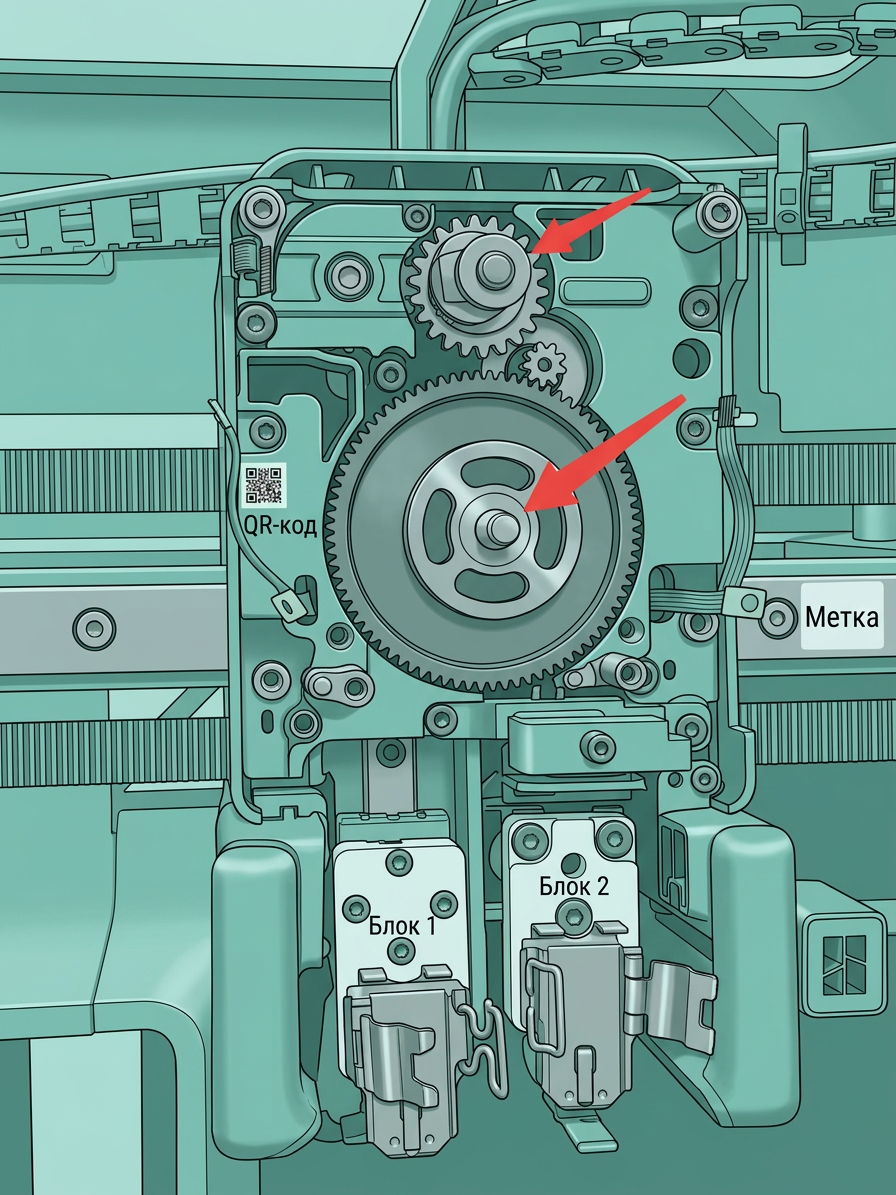

Шаг 2: Снятие шестерни экструдера/кулачка
Просто снимите кулачок напрямую. Шестерня экструдера может быть тугой; если ее нельзя снять напрямую, можно использовать шестигранник, чтобы аккуратно поддеть и снять шестерню экструдера.
Установка шестерен двойного экструдера/кулачка переключателя экструдера&##x20;

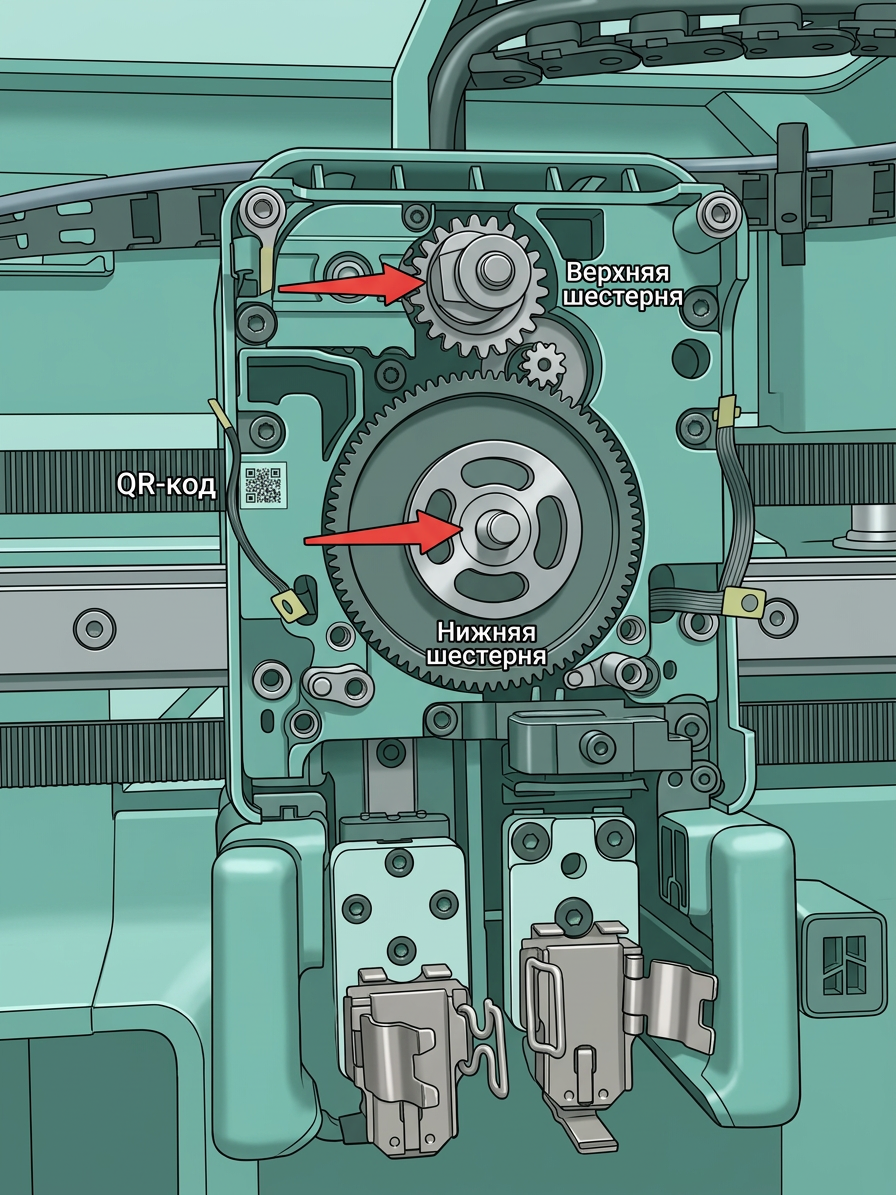

Шаг 1: Установка шестерни экструдера/кулачка
Верните новый кулачок на место. Рекомендуется расположить трапециевидную платформу слева или справа, чтобы облегчить последующую установку натяжных роликов двойного экструдера и датчика филамента. Вставьте новую шестерню экструдера в экструдер и плотно прижмите.
Шаг 2: Установка натяжных роликов двойного экструдера и датчика филамента
Вы можете обратиться к следующей Вики, чтобы установить натяжные ролики двойного экструдера и датчик филамента:
Замена натяжных роликов двойного экструдера H2D и датчика филамента
Проверка функциональности
Подключите питание и включите принтер. Используйте экран для переключения между хотэндами и проверьте, могут ли левый и правый хотэнды переключаться нормально. Нажмите кнопку "Загрузка" и проверьте, нормально ли экструдится филамент.
