filament-buffer-connection-board" class="toc-header">Плата подключения буфера филамента
Плата подключения буфера филамента находится внутри буфера филамента AMS и оснащена датчиком Холла. Она отслеживает состояние загрузки филамента, обнаруживая изменения положения ползунка буфера.
Когда заменять
Во время использования буфера филамента AMS может потребоваться замена платы подключения в следующих случаях:
- AMS работает некорректно, и на плате подключения обнаружено очевидное повреждение компонента.
- Во время работы принтера отображается сообщение об ошибке «Сигнал буфера филамента потерян, кабель или датчик положения могут работать неисправно». После измерения напряжения и сопротивления установлено, что плата подключения неисправна. Соответствующие инструкции см. Сигнал буфера филамента потерян, кабель или датчик положения могут работать неисправно
- После анализа и расследования технической командой было определено, что плату подключения необходимо заменить.
Необходимые инструменты и материалы
- Шестигранный ключ H1.5
- Плоский пинцет (по желанию)
Список винтов
| Тип | Позиция | Размеры/Чертежи | |
| Винт A | BT2*5 B0017 |
Плата подключения и ползунок буфера (2 шт.) |
Предупреждение о безопасности
ВАЖНО!
Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям.
При выполнении технического обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Выполняя это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.
Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Шаги разборки
Шаг 1: Снимите ползунок буфера и пружину

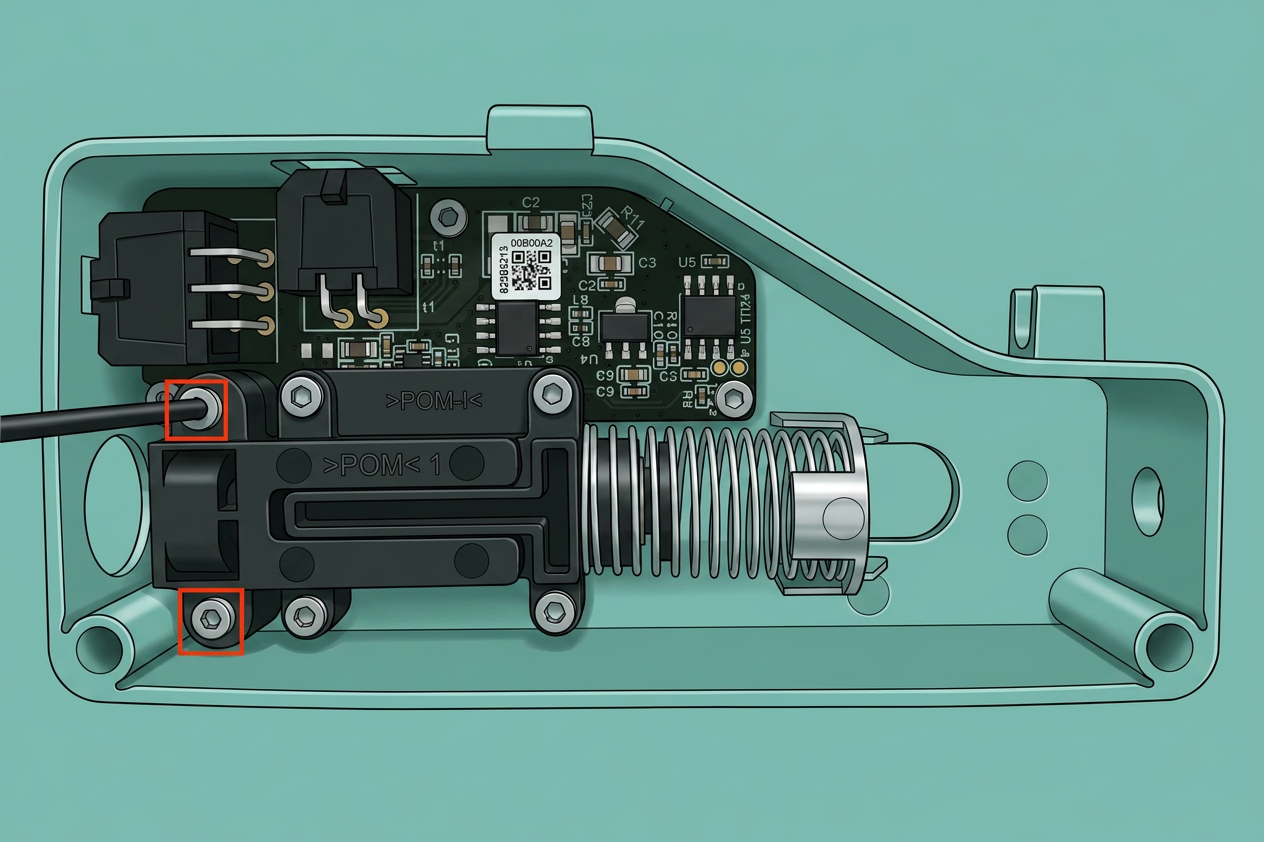

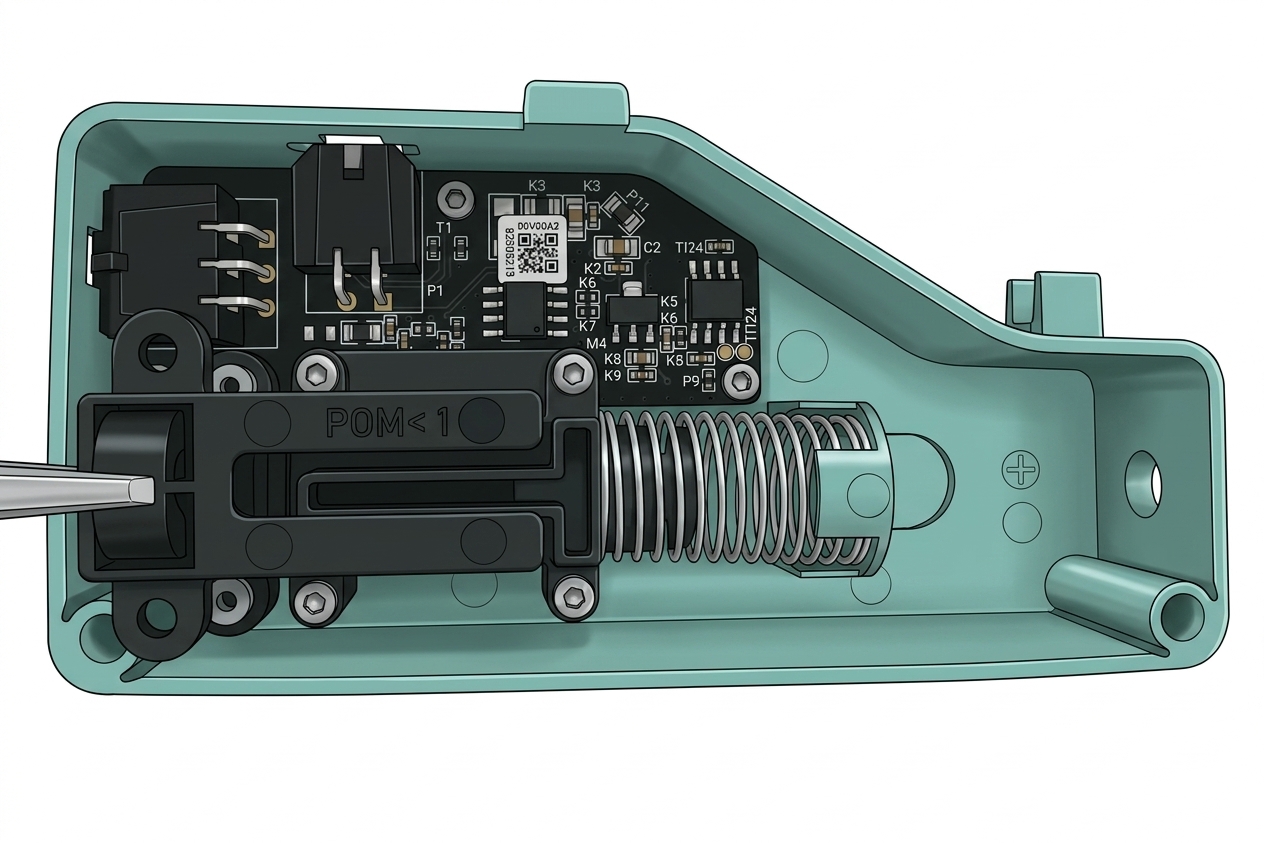

1. Используйте шестигранный ключ H1.5, чтобы ослабить два винта на левом конце ползунка буфера. Затем снимите крышку сверху ползунка буфера.
 filament-buffer-connection-board_unscrew-fixing-slide.jpg" alt=""> |
 |

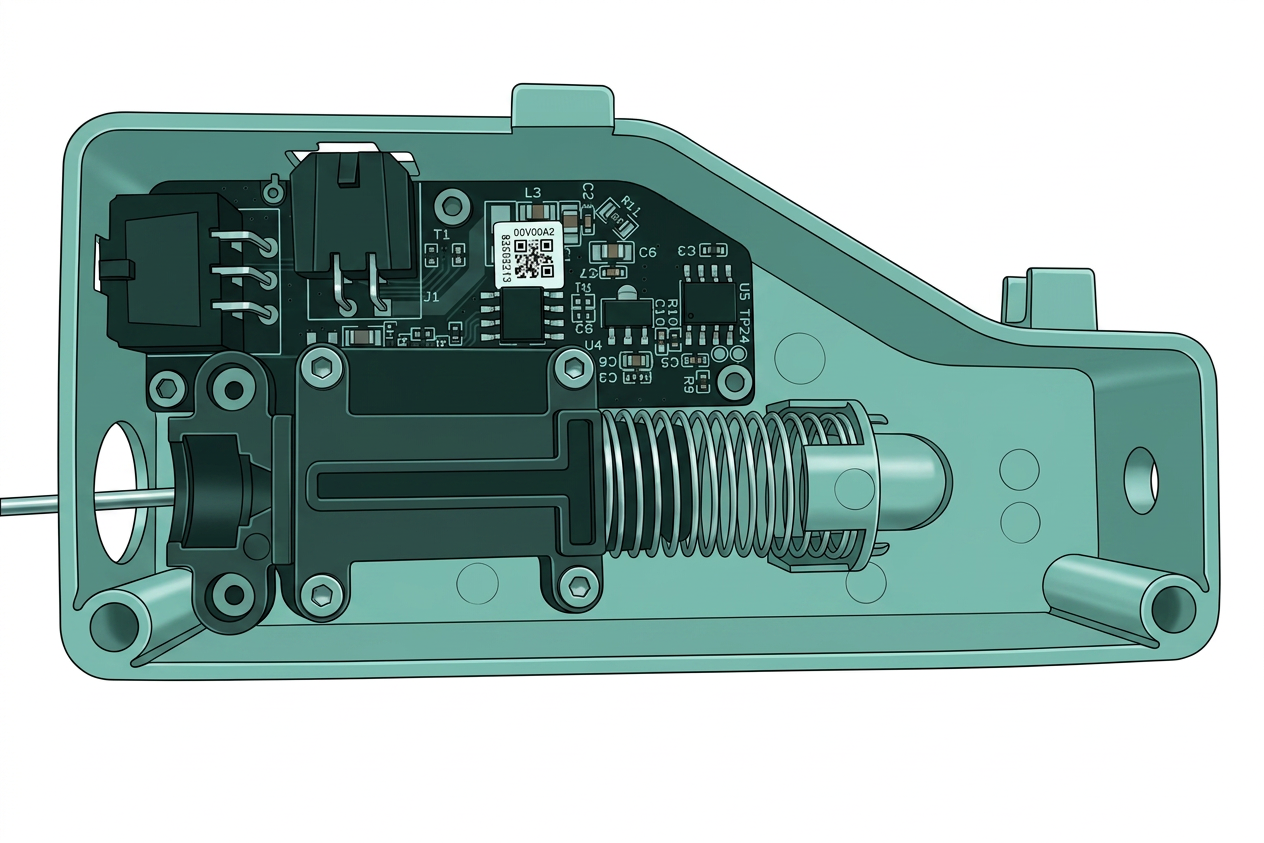

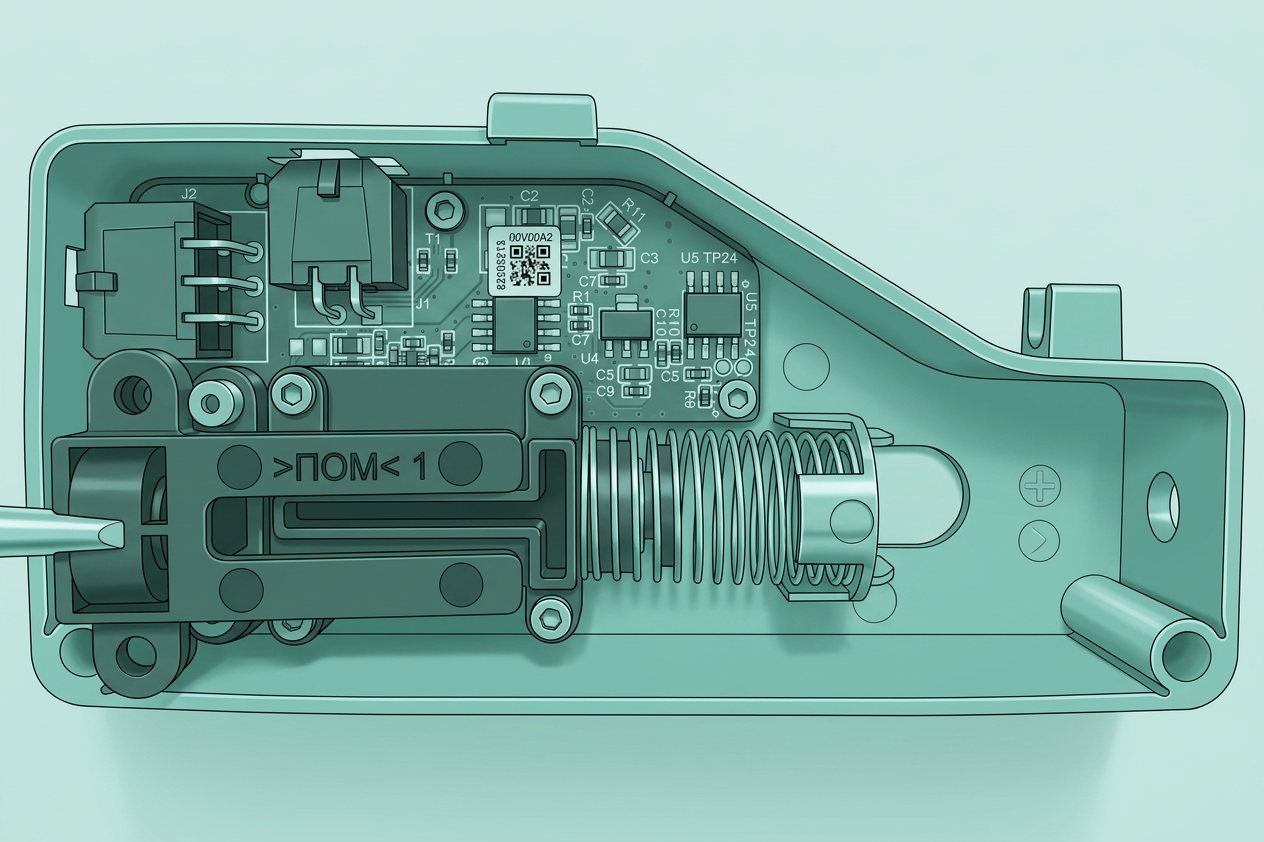

2. Используя шестигранный ключ H1.5, подденьте и снимите ползунок буфера вместе с пружиной с левого конца
 |
 |
Примечание: Этот шаг может привести к ослаблению компонентов ползунка буфера. При сборке следуйте шагу 2 в «Шаги установки» для повторной установки, это не вызовет никаких повреждений.

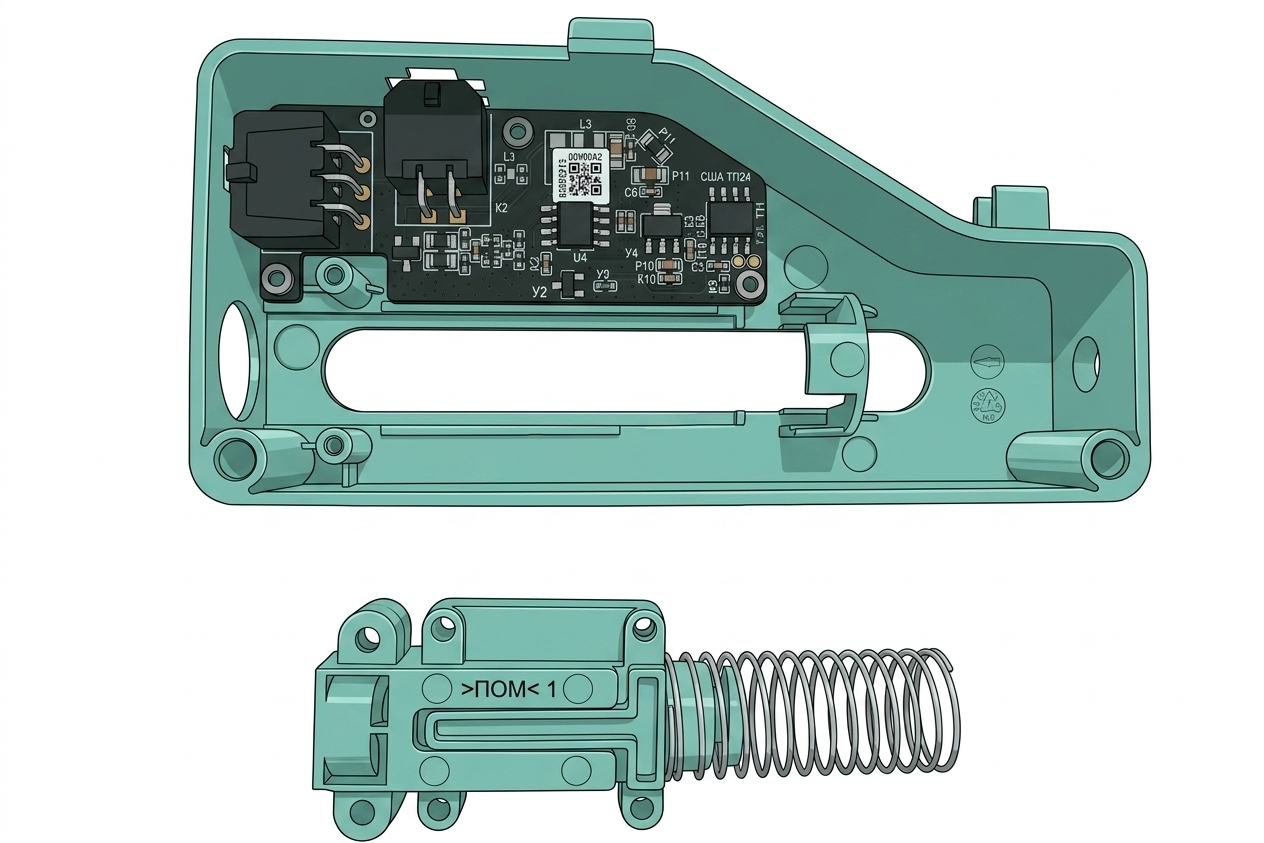

Шаг 2: Снимите плату подключения буфера филамента
Ослабьте три винта на плате подключения с помощью шестигранный ключ H1.5 и аккуратно потяните плату вверх с правого конца.
 |
 |
Примечание: Если плата подключения застряла в корпусе, слегка сдвиньте ее вправо перед тем, как поднять.
Шаги установки
Шаг 1: Установка платы подключения буфера филамента

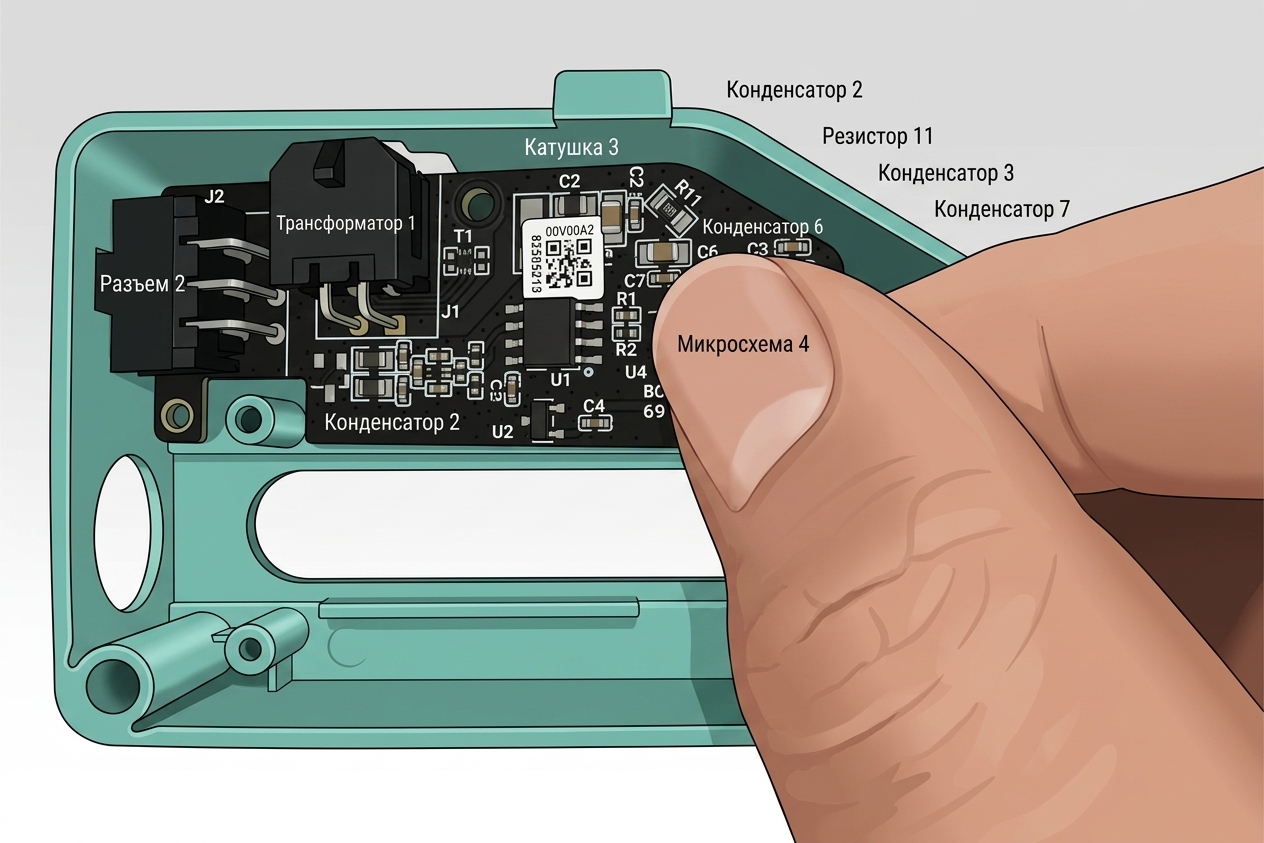

Вставьте плату подключения с правого конца, совмещая отверстия для винтов. Используйте шестигранный ключ H1.5, чтобы затянуть три винта на ней.
 |
|
Шаг 2: Установка ползунка буфера и пружины

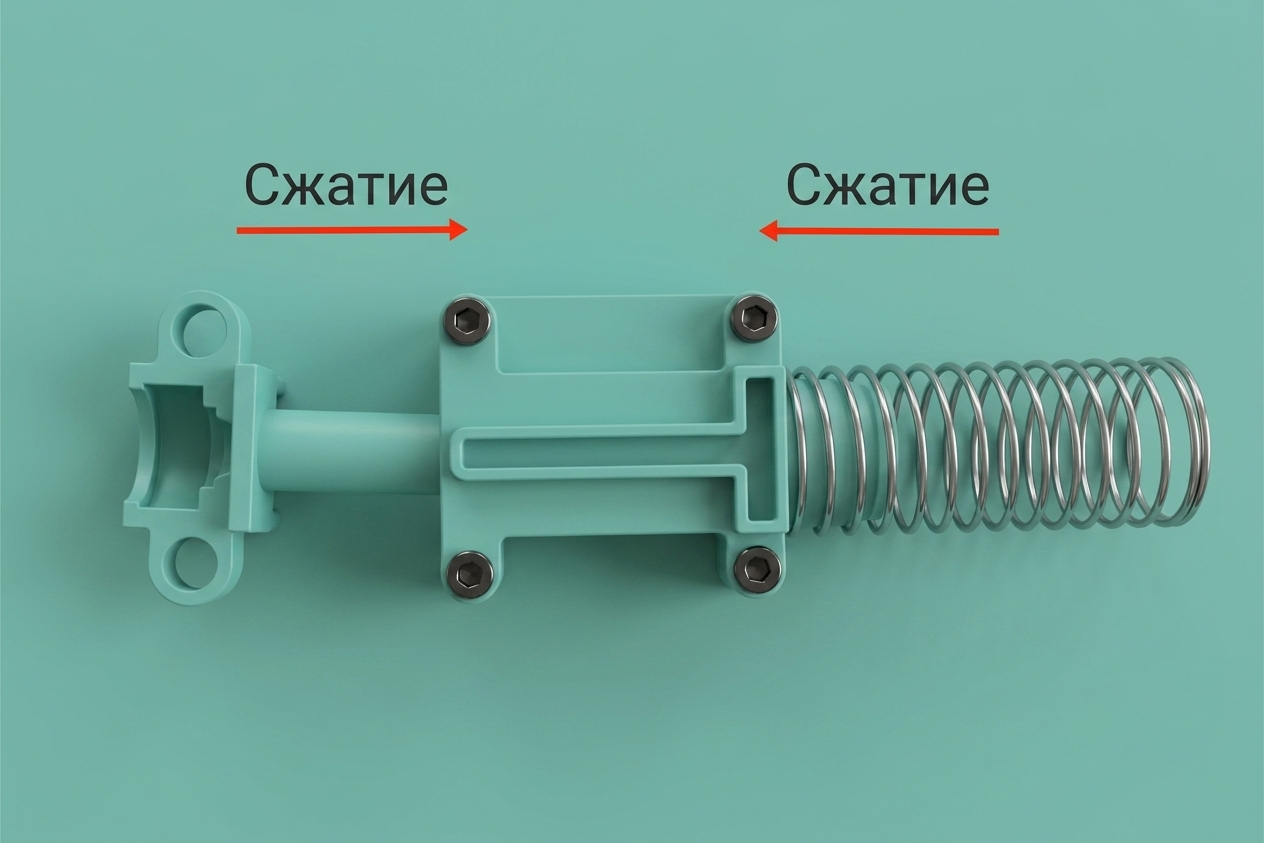

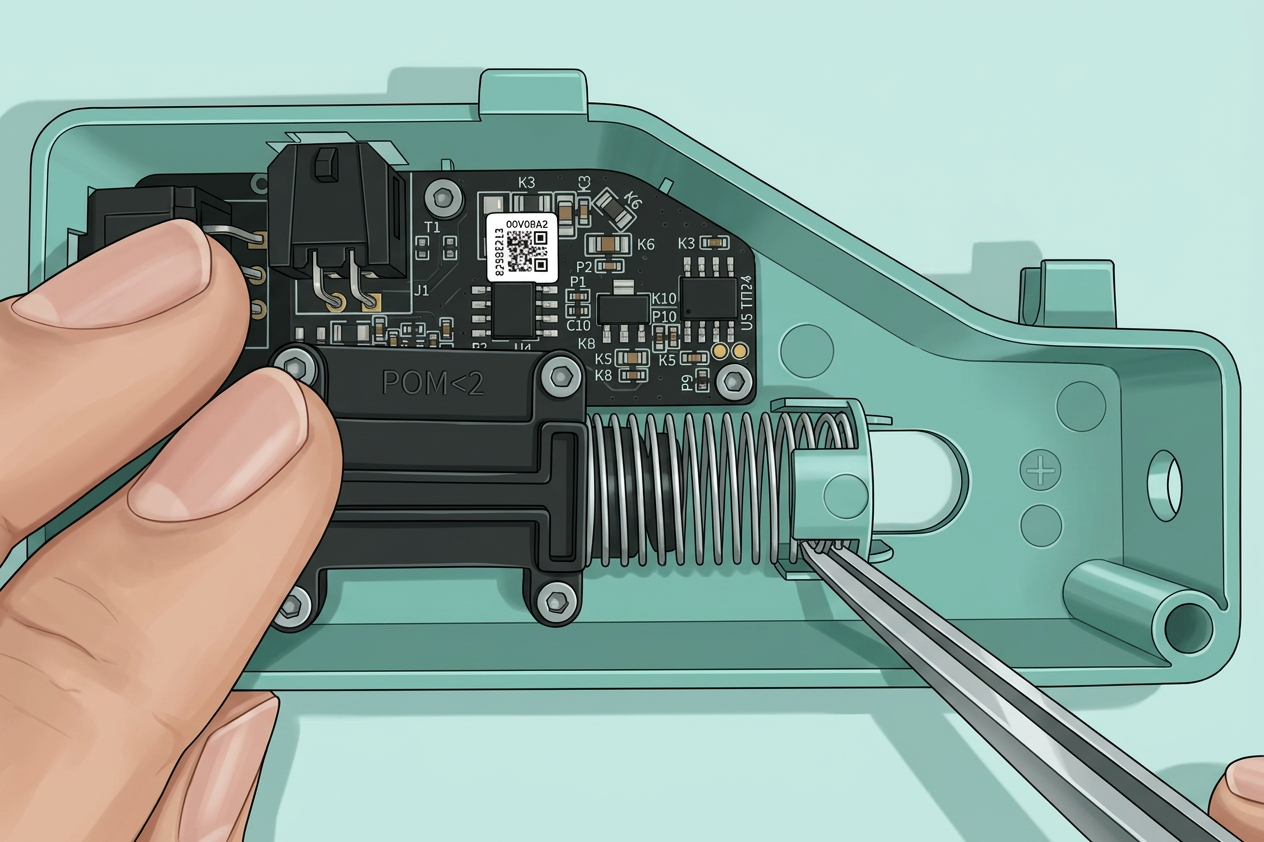

1. Соберите ползунок буфера с пружиной (если они ослабли при разборке). Используйте плоский пинцет, чтобы вставить пружину в фиксированный паз, и вставьте левый конец ползунка буфера в фиксированный столбик.
 |
 |
2. Установите крышку на ползунок буфера и используйте шестигранный ключ H1.5, чтобы затянуть два винта на ней.
 |
 |

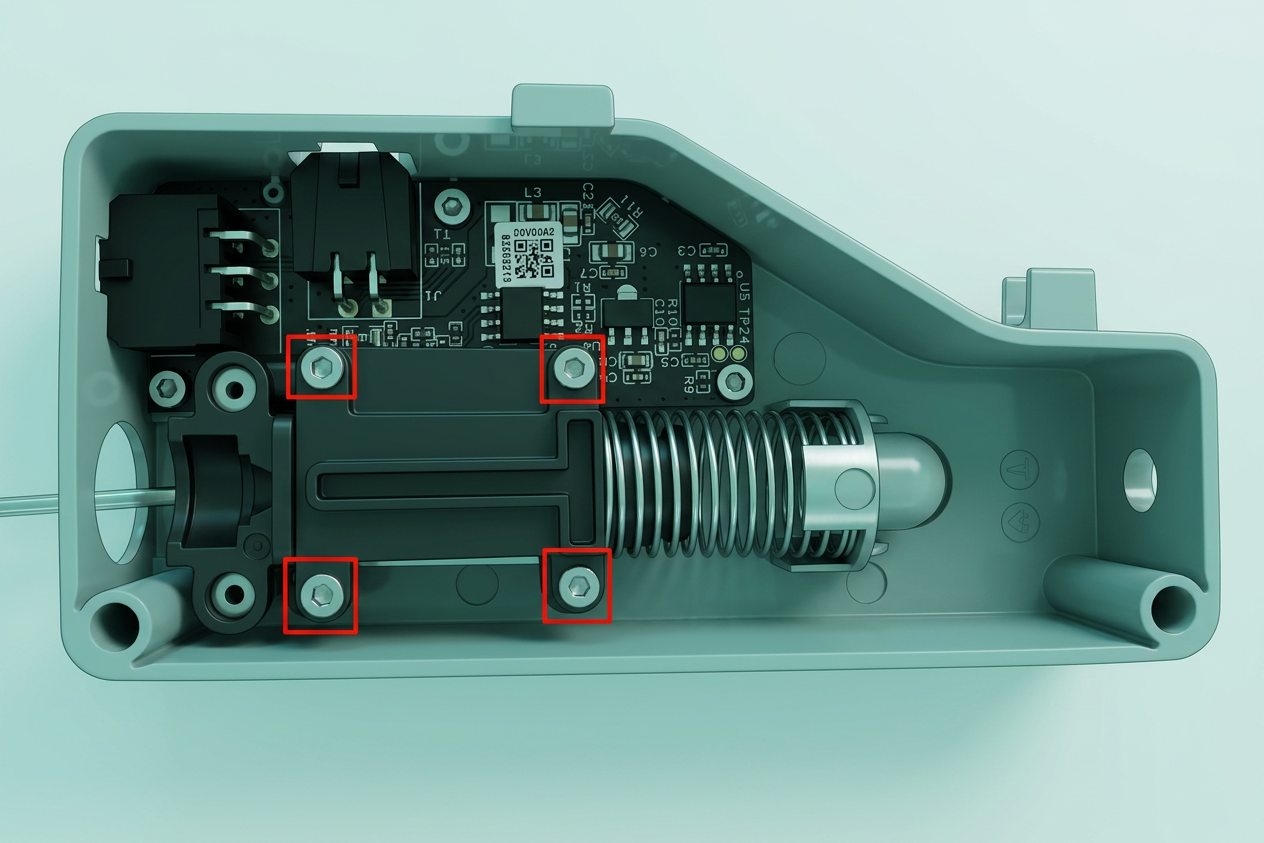

Предупреждение: Если вы случайно удалите четыре винта, показанные на левом изображении, при разборке, внутренний магнит (показан на правом изображении) может выпасть. Обратите внимание, что при повторной установке магнита его полярность север-юг должна соответствовать ориентации, показанной на правом изображении; в противном случае может возникнуть ошибка, описанная по следующей ссылке: HMS_0700-4000-0002-0001: Сигнал буфера филамента потерян, кабель или датчик положения могут работать неисправно.

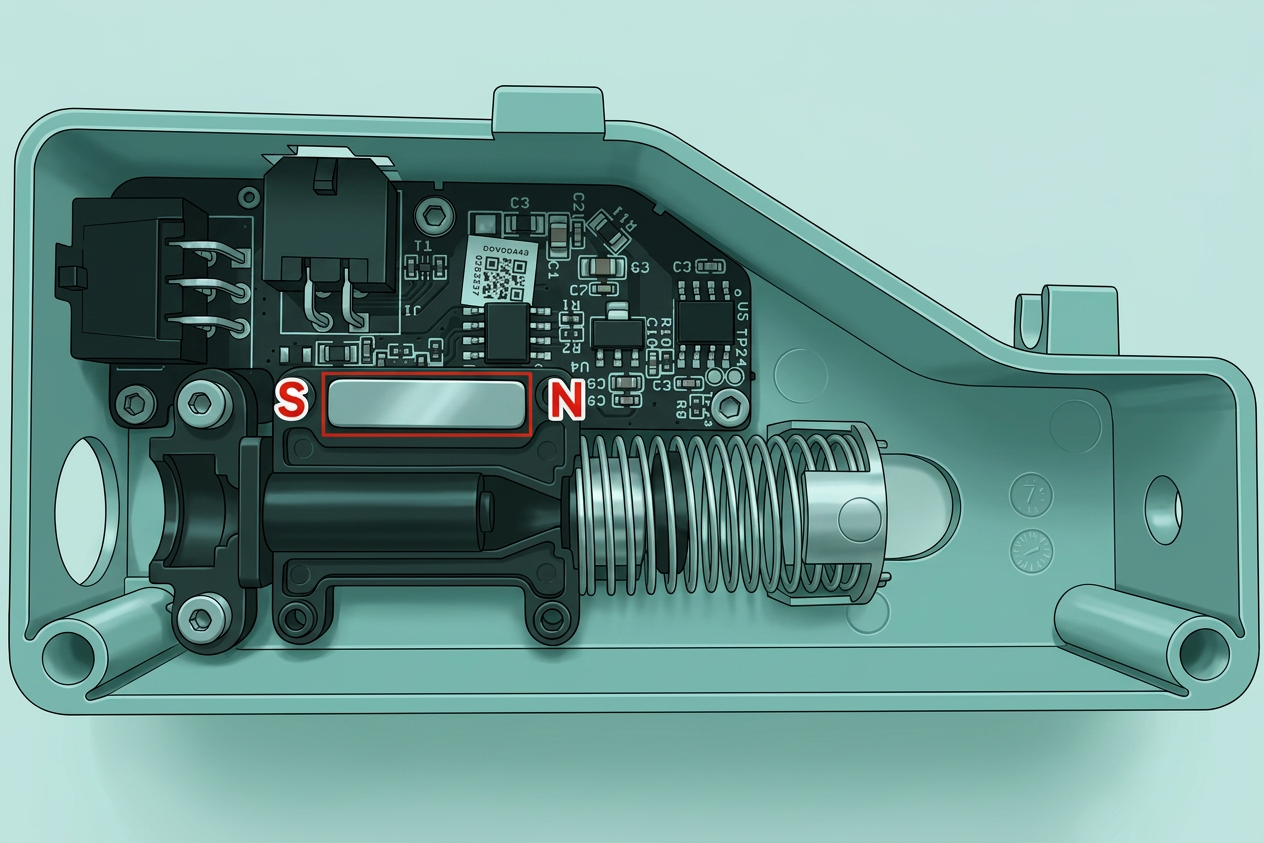

Сторона, выделенная красным на рисунке, указывает на Северный полюс (N). Используйте эту маркировку в качестве ориентира при установке магнита.
