Описание проблемы

При использовании AMS буфер (или концентратор AMS) подключается между AMS и принтером.

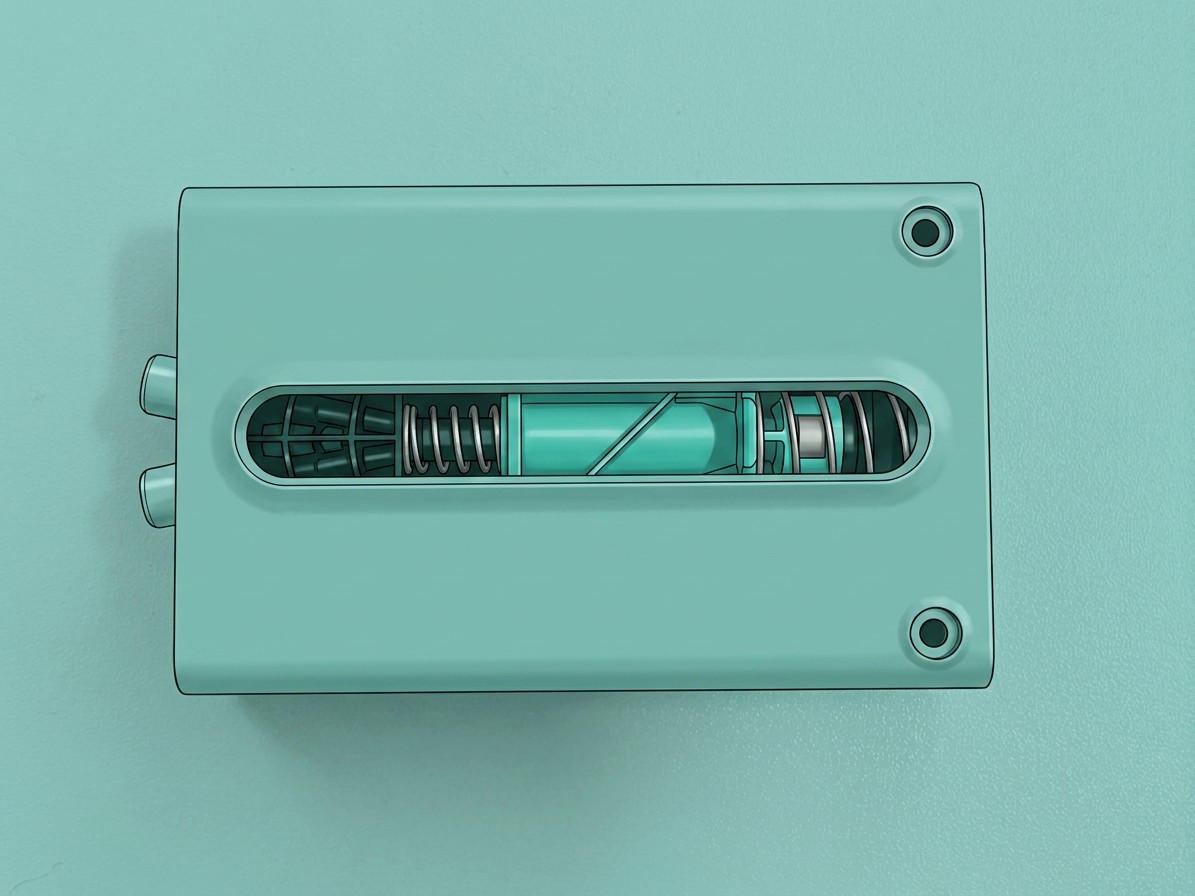

Он состоит из слайдера, пружины и датчика Холла. Когда AMS подает филамент в экструдер головной части, слайдер перемещается вперед под давлением филамента. Первый датчик Холла на входе определяет, вошел ли филамент в буфер. Второй датчик Холла над слайдером определяет смещение и положение слайдера и передает этот сигнал обратно в AMS и принтер. Если сигнал буфера потерян, AMS не сможет подавать филамент плавно.

Предупреждение о безопасности

ВАЖНО!

Всегдавыключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.

Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытыми участками кожи.

Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.

Шаги устранения неполадок

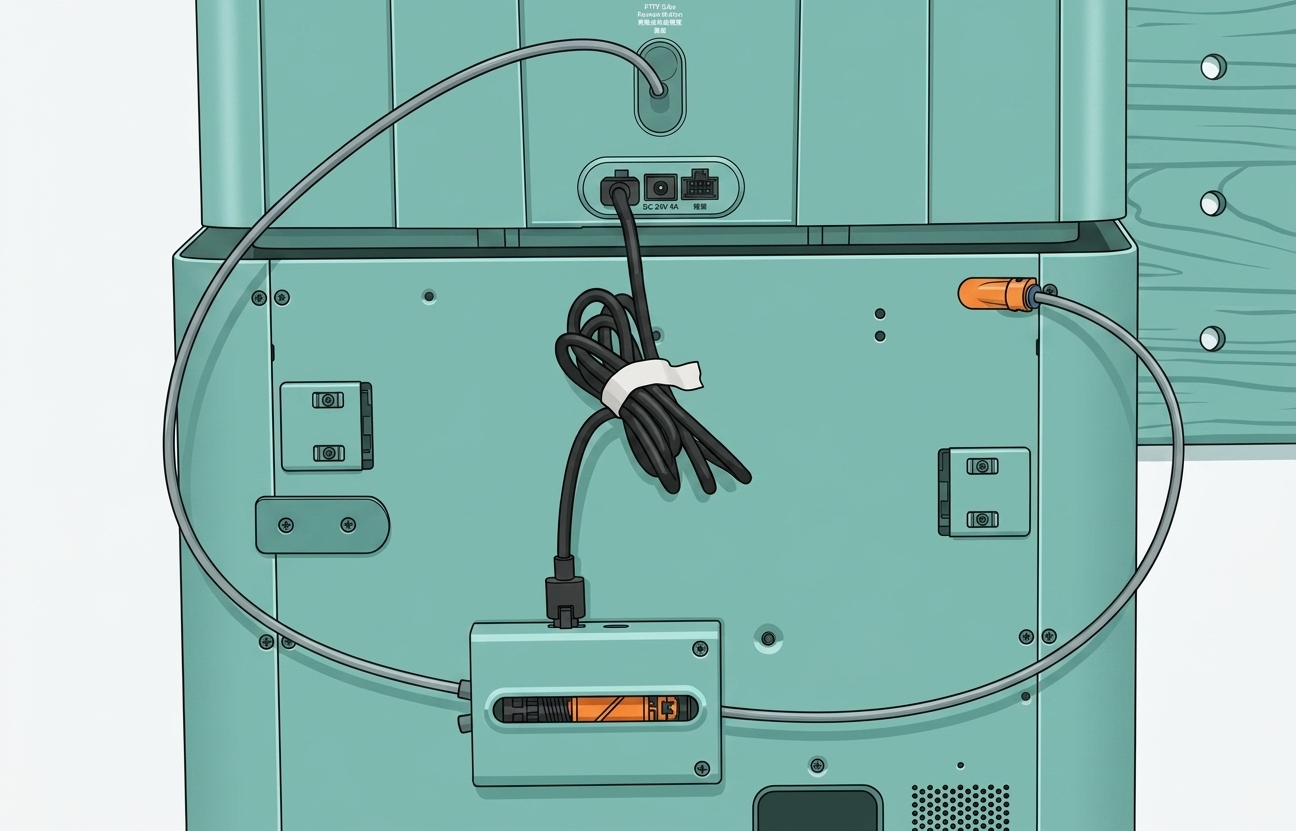

filament-buffer-cable">Шаг 1: Проверьте и переподключите кабель буфера филамента

Шаг 2: Проверьте 6-контактный кабель

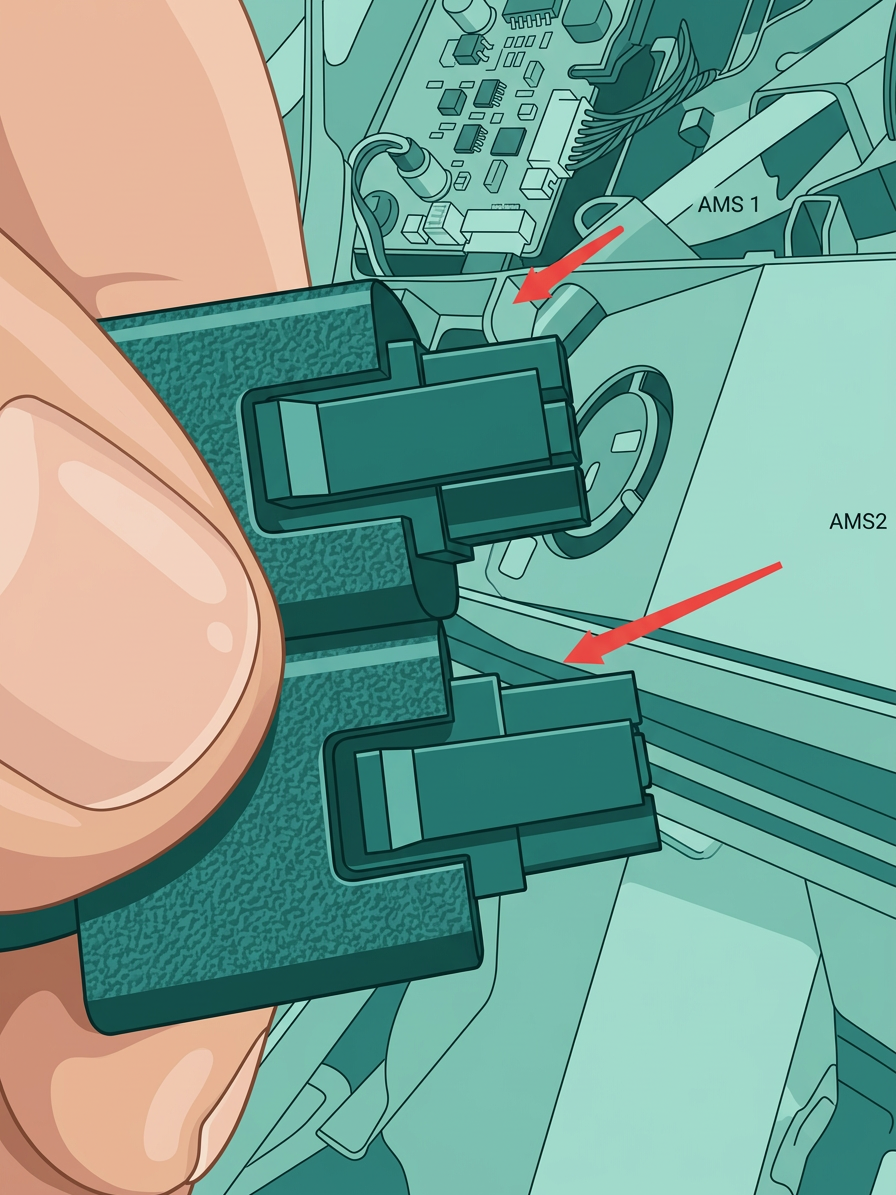

Убедитесь, что кабель плотно подключен к хвостовику AMS и его нельзя легко вытащить рукой. Мы рекомендуем использовать кабель AMS второго поколения. Различия между двумя версиями кабелей показаны ниже:

Шаг 3: Проверьте и переподключите 6-контактный кабель

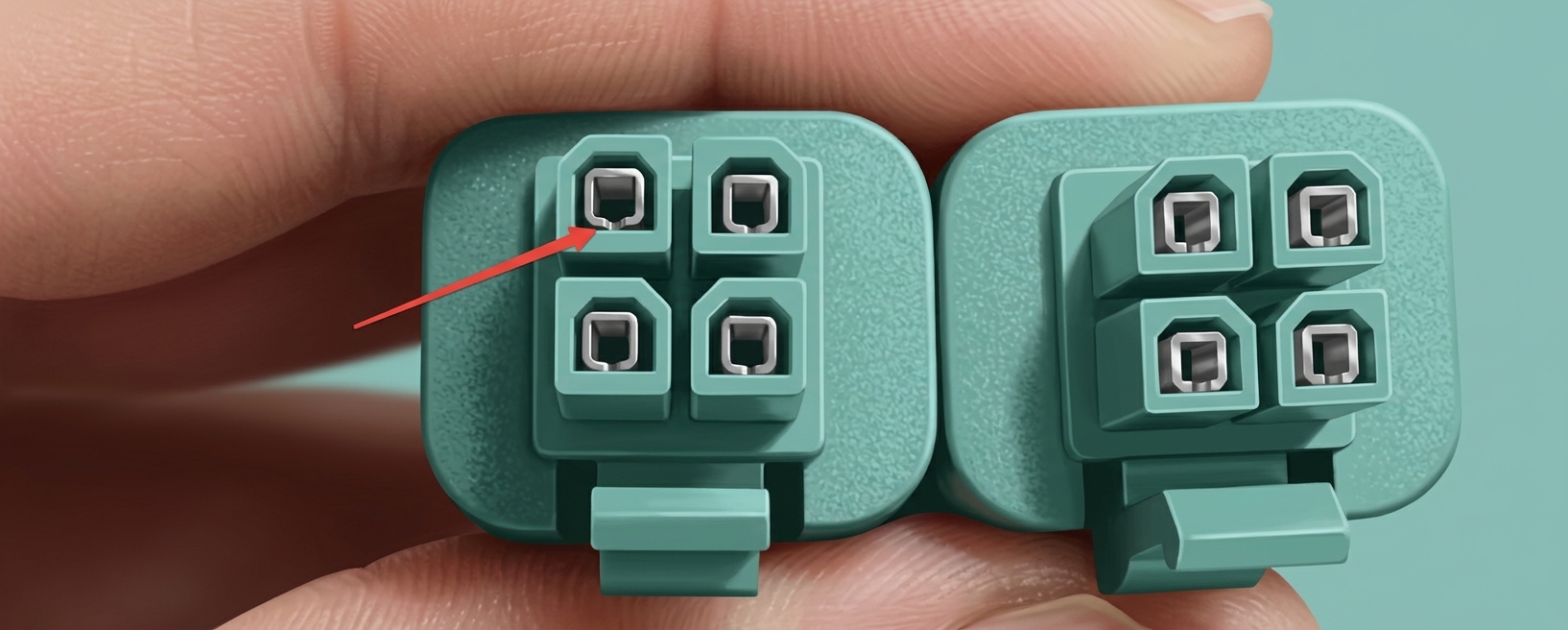

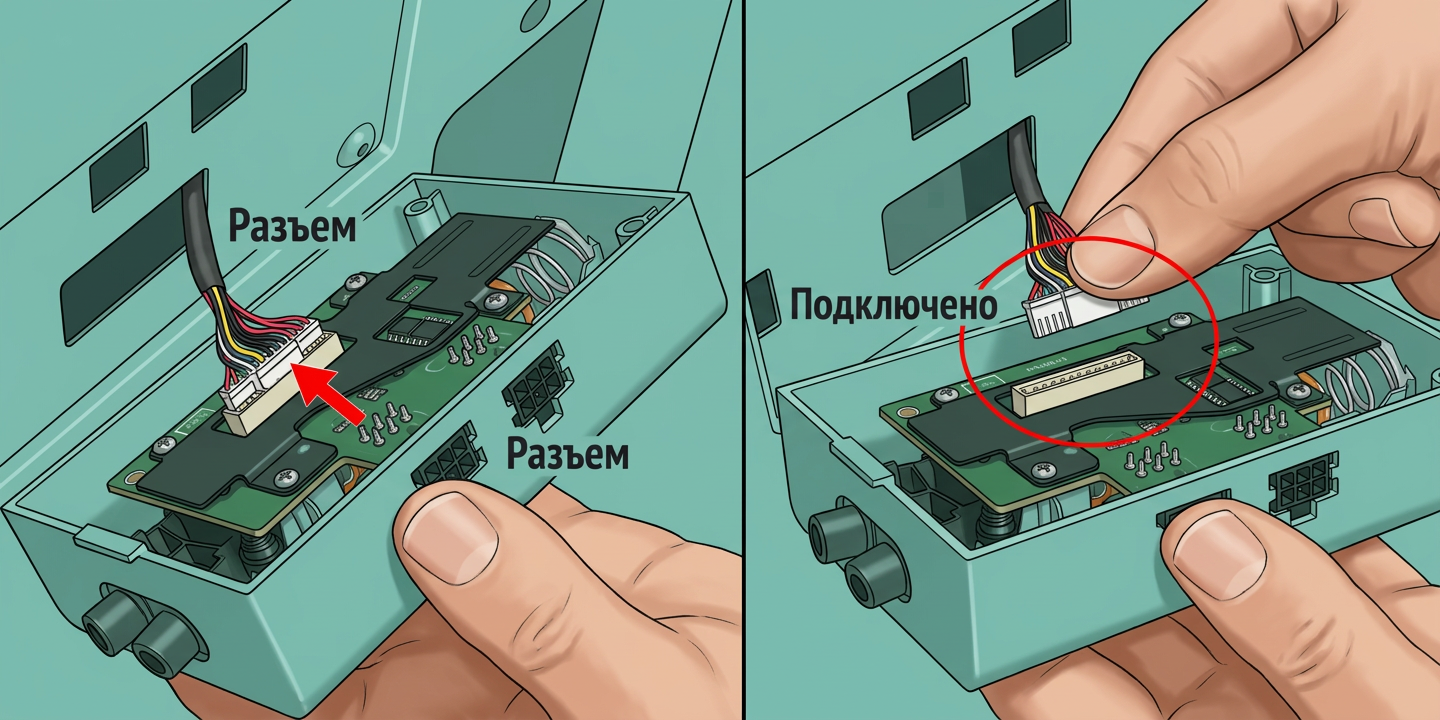

Пожалуйста, проверьте, не разведены ли или не погнуты ли пины на 6-контактном кабеле (как показано на примере 4-контактного кабеля ниже).

Затем попробуйте переподключить 6-контактный кабель.

Шаг 4: Проверьте внутренние соединения AMS

Если проблема сохраняется, выполните следующие шаги, чтобы проверить, не ослаблен ли сигнальный кабель AMS:

1. Нажмите кнопку освобождения PTFE-трубки на задней панели AMS, чтобы разблокировать разъем, затем вытяните трубку.

ams-2-pro_maintenance_disassembly-and-assembly_image-13.png" width="700"/>

2. После нажатия защелки изнутри нижней крышки для освобождения кнопки PTFE-трубки, потяните кнопку освобождения PTFE-трубки сзади.

При нажатии защелки используйте другую руку, чтобы поддержать кнопку освобождения PTFE-трубки сзади AMS, чтобы пружина не выскочила и не потерялась.

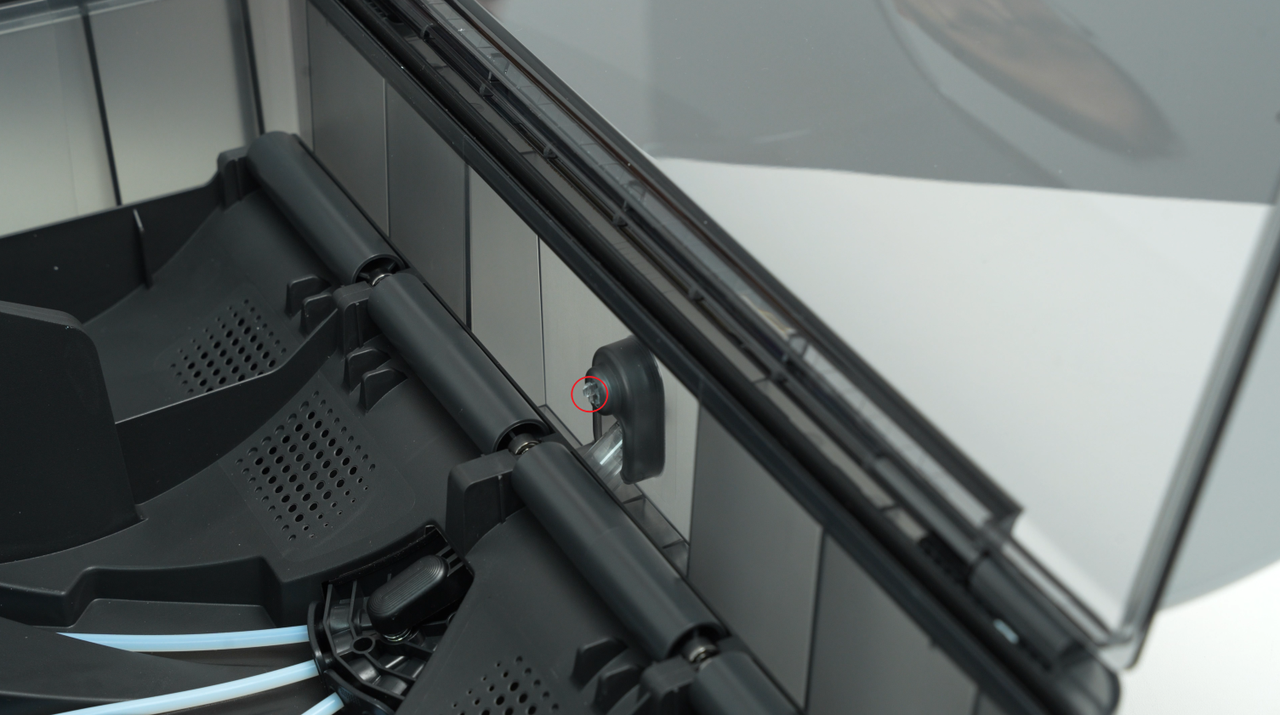

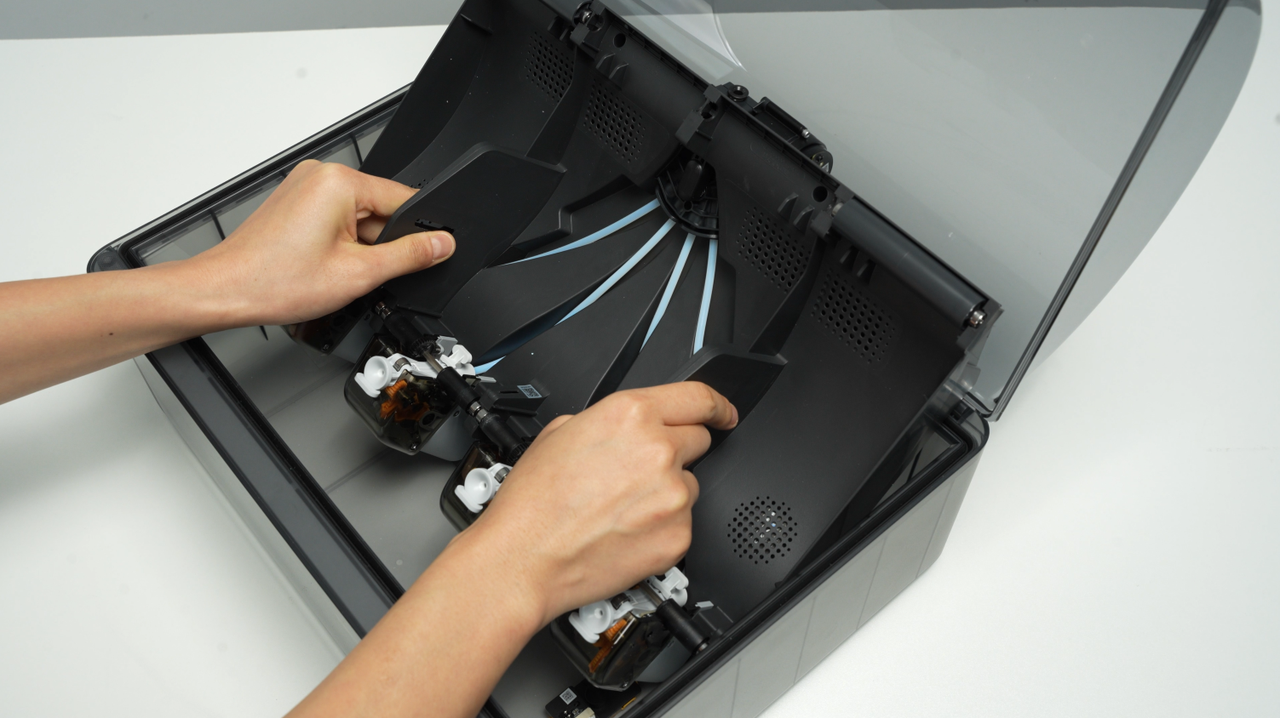

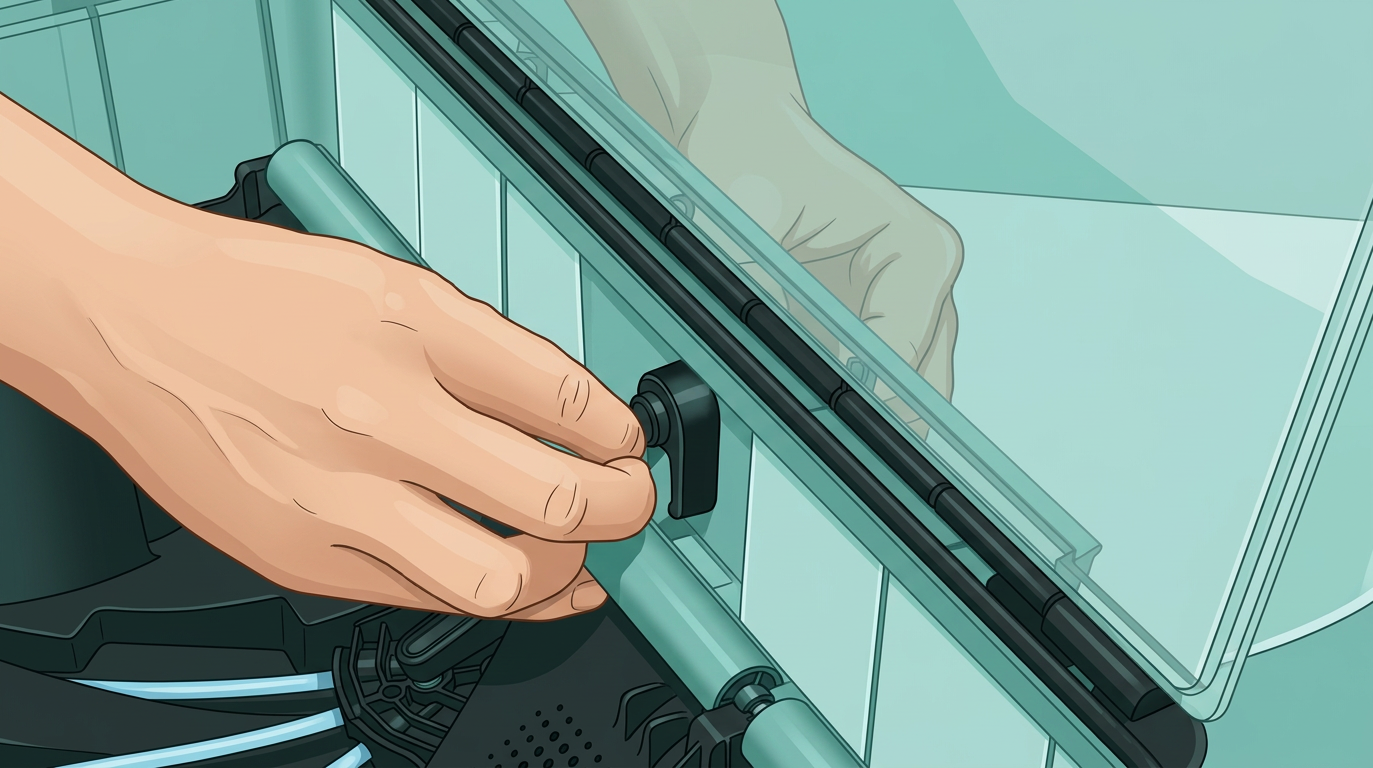

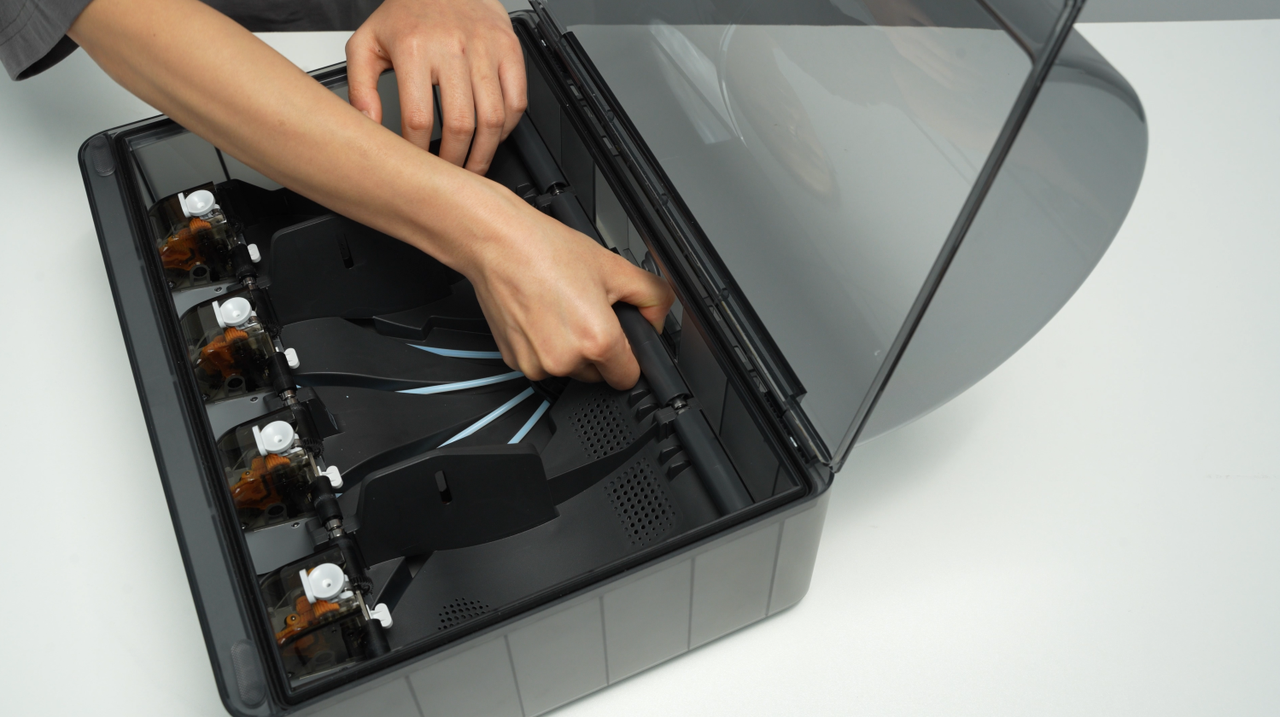

3. Снимите узлы приводных опорных втулок из двух средних слотов.

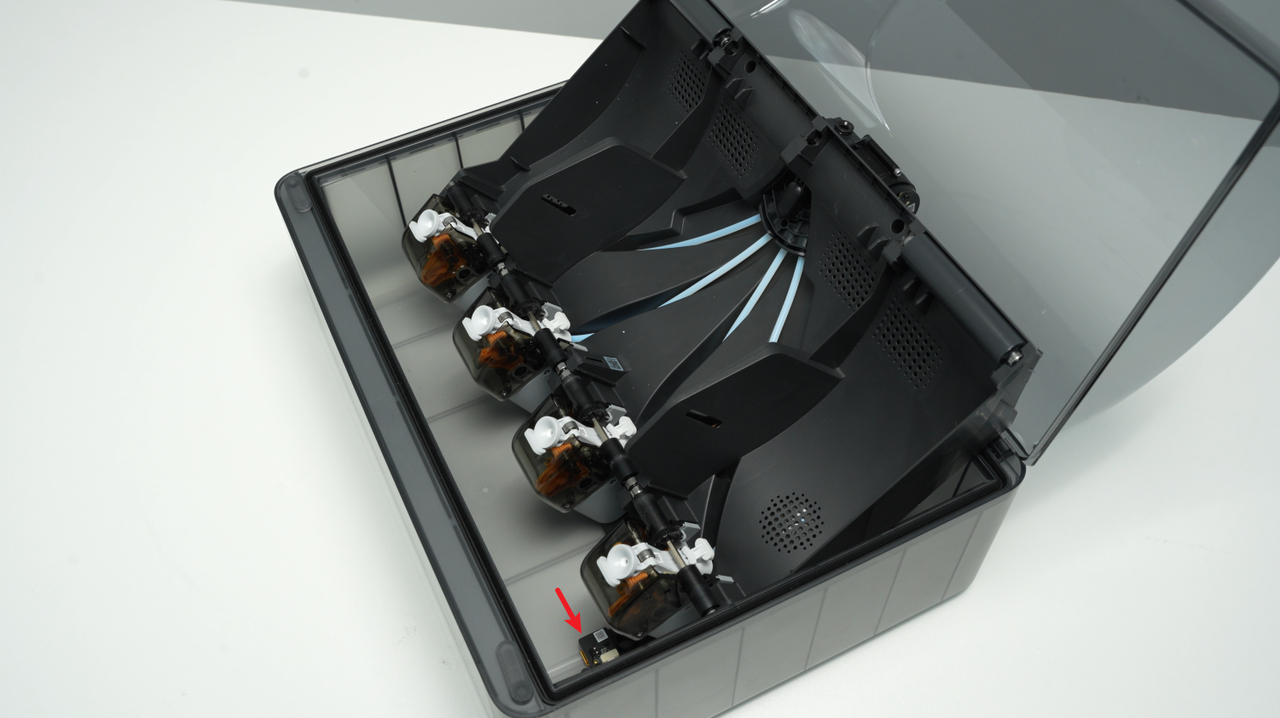

4. Открутите два винта, показанных ниже (BT3x8).

5. Поднимите заднюю часть основной рамы полностью и поставьте её вертикально на нижнюю крышку AMS. При подъеме рекомендуется сначала приподнять переднюю часть основной рамы, затем подтолкнуть её вперед, чтобы освободить место для задней части. При установке основной рамы AMS вертикально будьте осторожны, чтобы не повредить или не раздавить электронные компоненты демпфера.

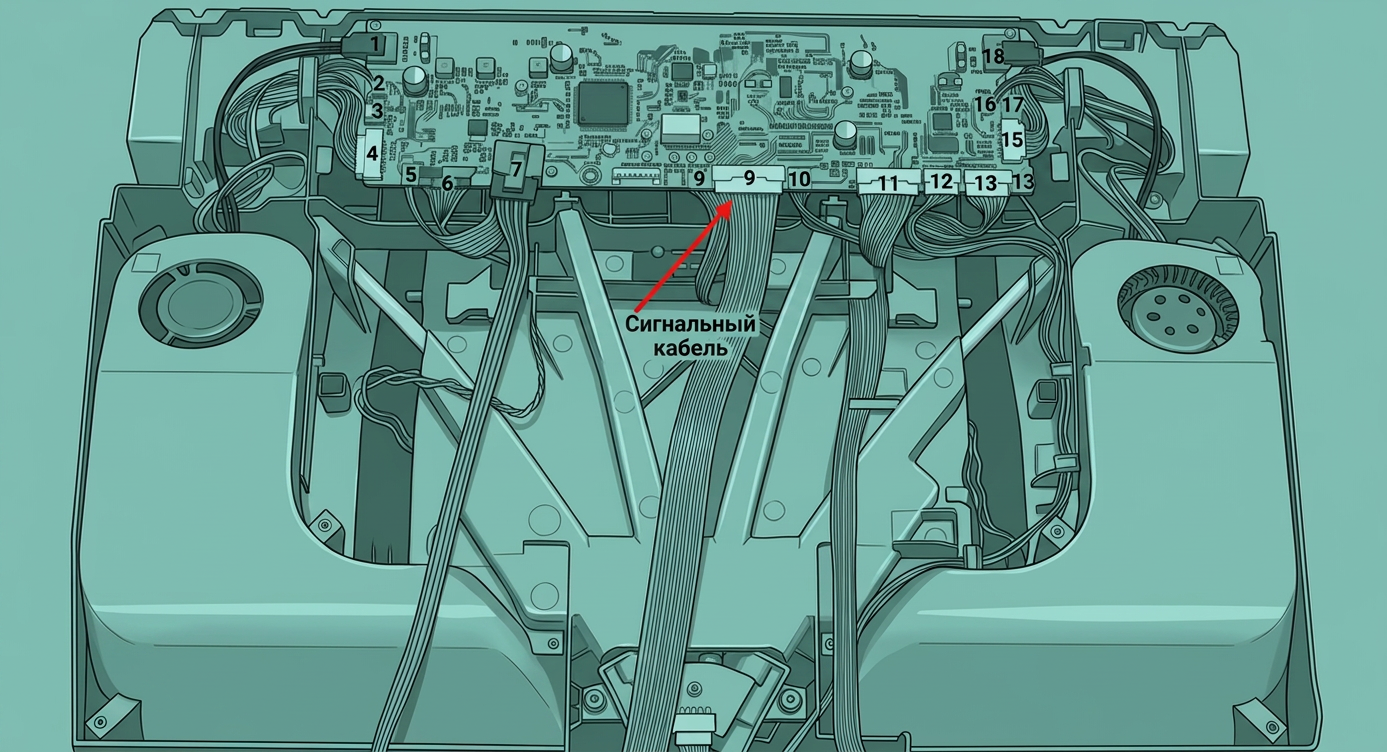

6. Проверьте, полностью ли вставлен сигнальный кабель. Если нет, вставьте его надежно. Затем отключите как сигнальный, так и силовой кабель и извлеките среднюю раму.

7. Проверьте, плотно ли подключен сигнальный кабель. Если нет, подключите его.

Шаг 5: Измерьте напряжение и сопротивление

8. Если у вас есть мультиметр, втяните филамент обратно в AMS и проверьте, что слайдер буфера находится в середине, как показано ниже::

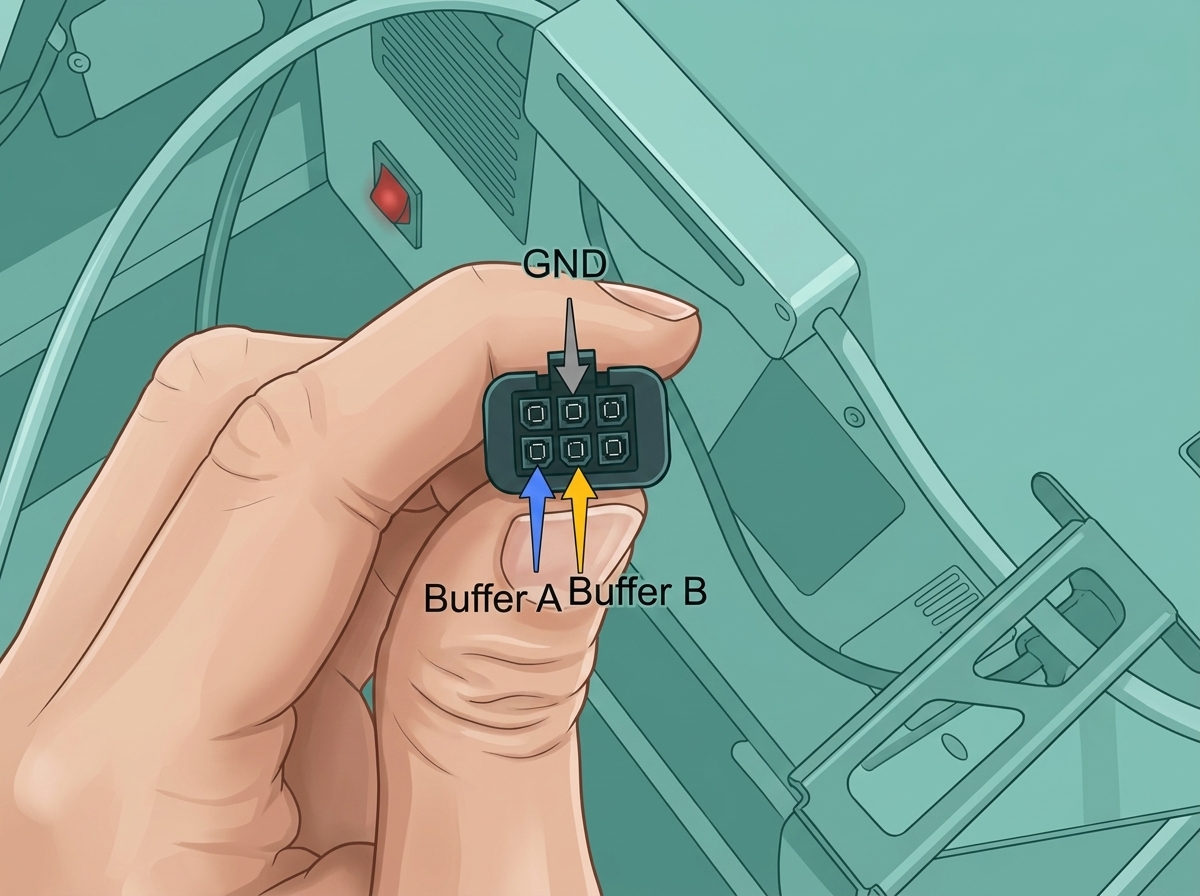

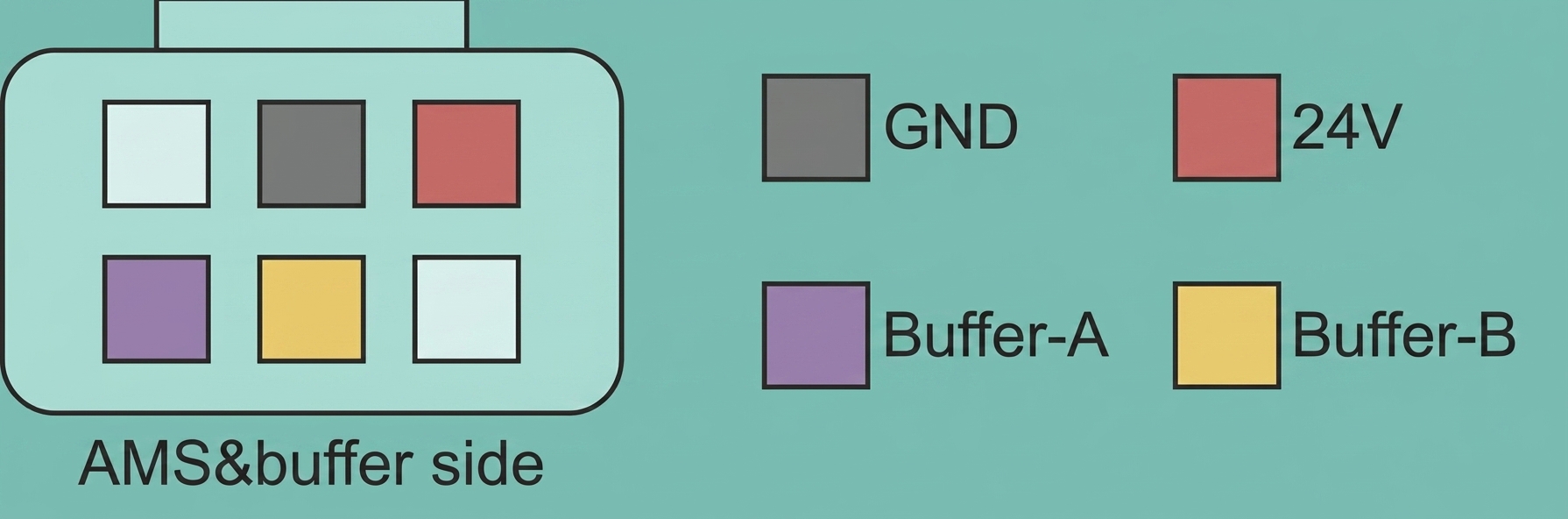

Затем измерьте напряжение между пинами 6-контактного кабеля (когда кабель отключен от AMS).

Нормальное напряжение должно быть следующим.Убедитесь, что слайдер буфера вернулся влево; в противном случае показание напряжения будет отличаться.

Сумма двух напряжений должна быть между 3.0 и 3.3 В. (Вы можете переместить слайдер в разные положения, измерить напряжения и сложить их, чтобы убедиться, что они попадают в этот диапазон.)

9. Если измеренное напряжение находится в нормальном диапазоне, проблема может быть на стороне AMS. Пожалуйста, измерьте сопротивление 6-контактного кабеля (когда он подключен к AMS). Нормальные значения сопротивления следующие:

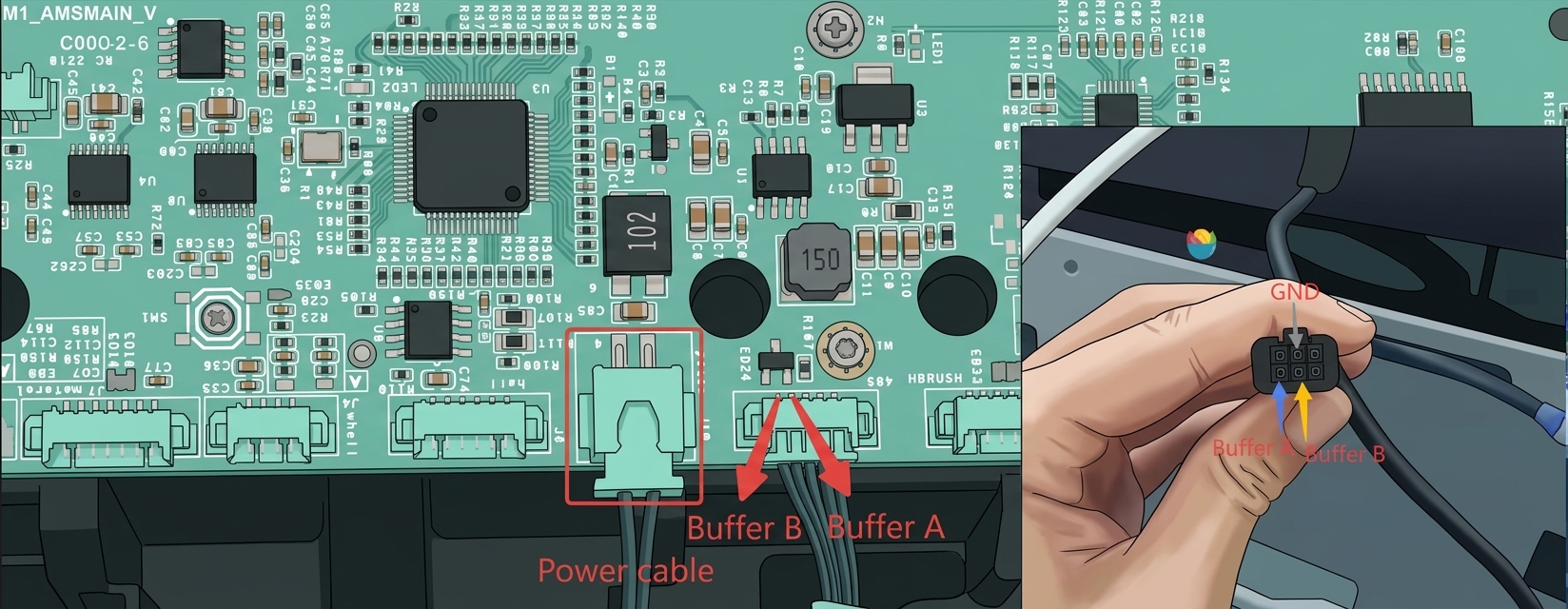

Если измеренное значение сопротивления аномально, разберите AMS и измерьте сопротивление между буферами A и B на основной плате AMS и GND. Нормальныйдиапазон составляет 4–6 кОм. Значения вне этого диапазона указывают на неисправную основную плату AMS.
