• Инструкция по распаковке для H2D AMS Combo и Laser Full Combo

Упаковочные материалы и аксессуары могут периодически обновляться. Пожалуйста, ориентируйтесь на версию, которую вы получили.

Во время процесса распаковки удалите новую заднюю пену оси Z.

Видеоинструкция

Соотношение между блоками AMS и соплами является взаимно однозначным; филаменты в конкретном блоке AMS можно печатать только с соплом, подключенным к этому блоку AMS.

Для инструкции по распаковке только H2D нажмите здесь.

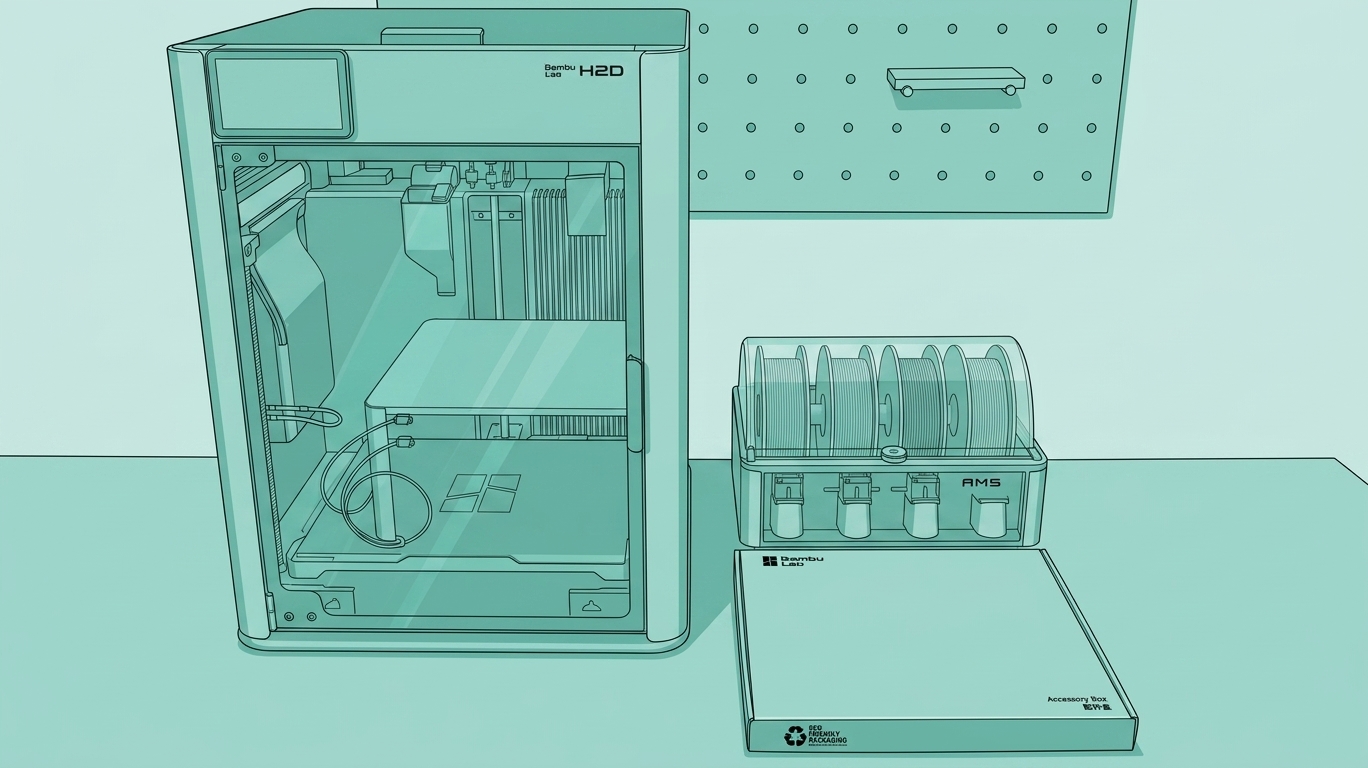

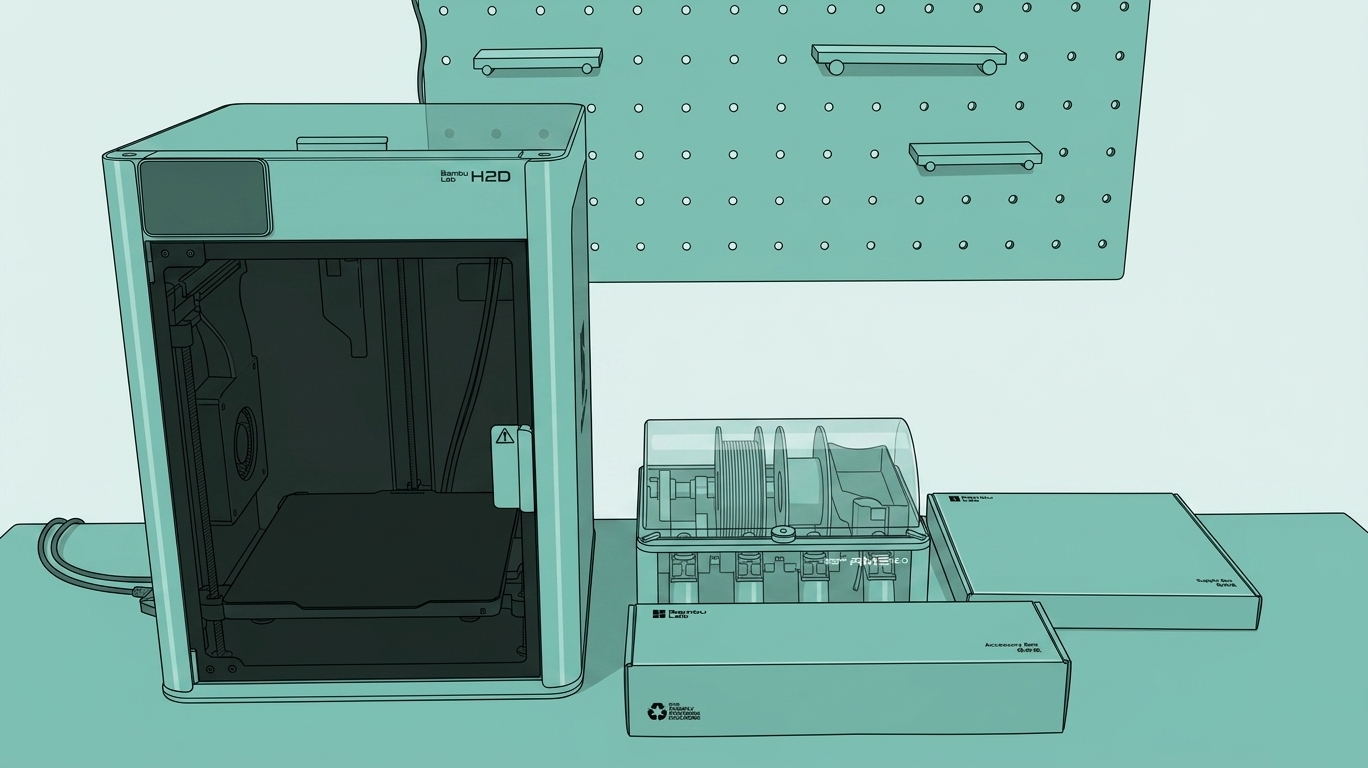

Входящие в комплект предметы

Комплект AMS: H2D, AMS 2 Pro и коробка с аксессуарами

Лазерный полный комплект: H2D, AMS 2 Pro, коробка с расходниками и коробка с аксессуарами

Руководство по установке лазерного модуля

Руководство по установке режущего модуля

Примечание: Для комплекта AMS кабель питания входит в комплект AMS 2 Pro. Для лазерного полного комплекта кабель питания находится в коробке с аксессуарами. Пожалуйста, ориентируйтесь на Список комплектации H2D.

Процедуры

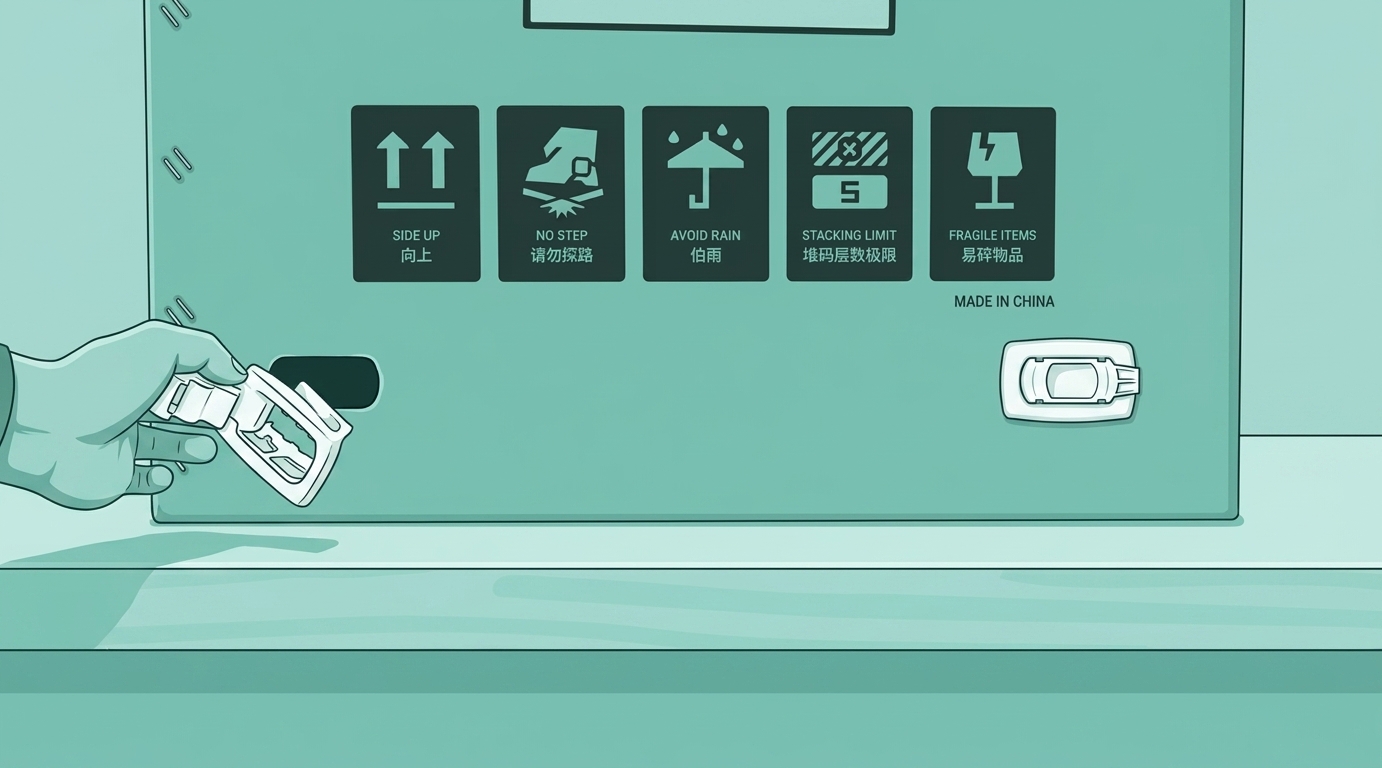

Шаг 1. Снимите 4 зажима коробки на дне.

Шаг 2. Поднимите и снимите внешнюю коробку.

Шаг 3. Снимите 4 ленты на дне.

Шаг 4. Внимательно прочитайте руководство по быстрому запуску для подробных шагов.

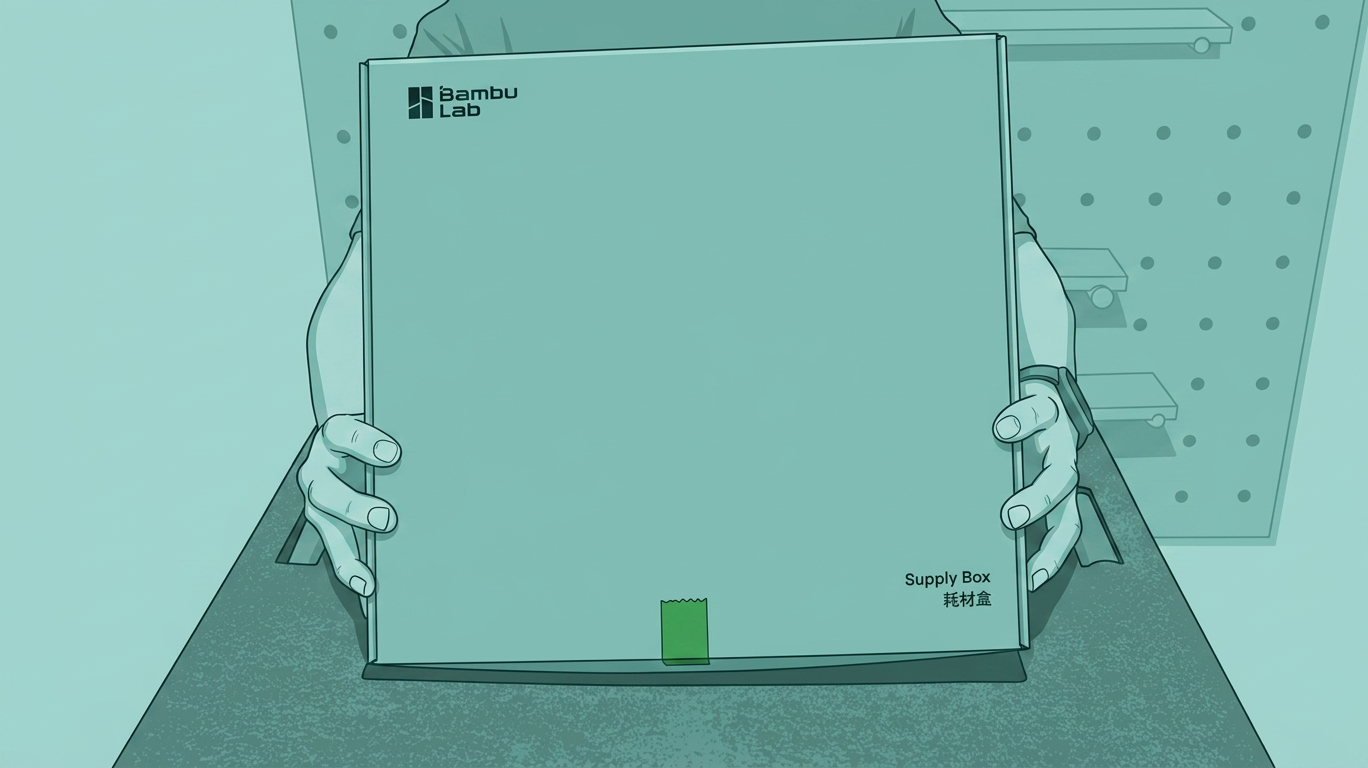

Шаг 5. Достаньте коробку с расходниками.

Шаг 6. Удалите кусочки пены.

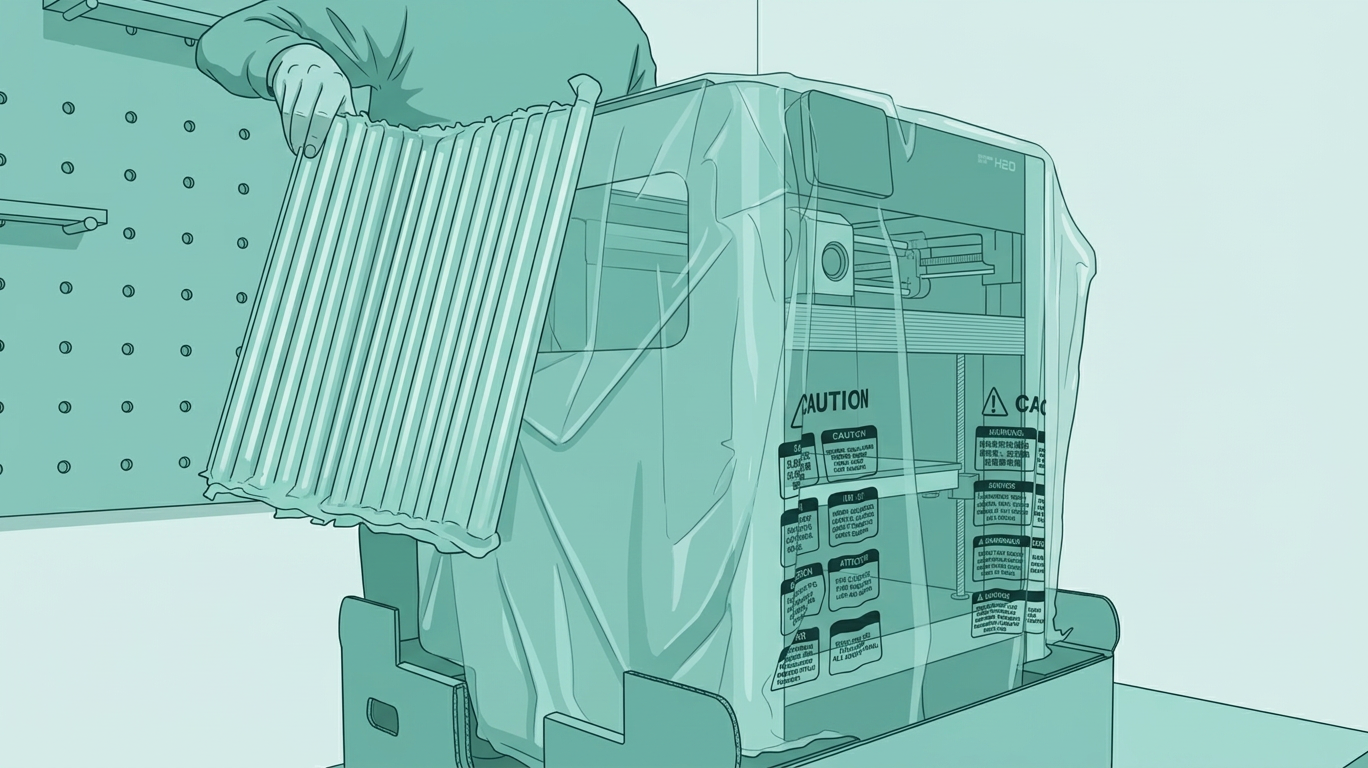

Шаг 7. Удалите воздушную подушку.

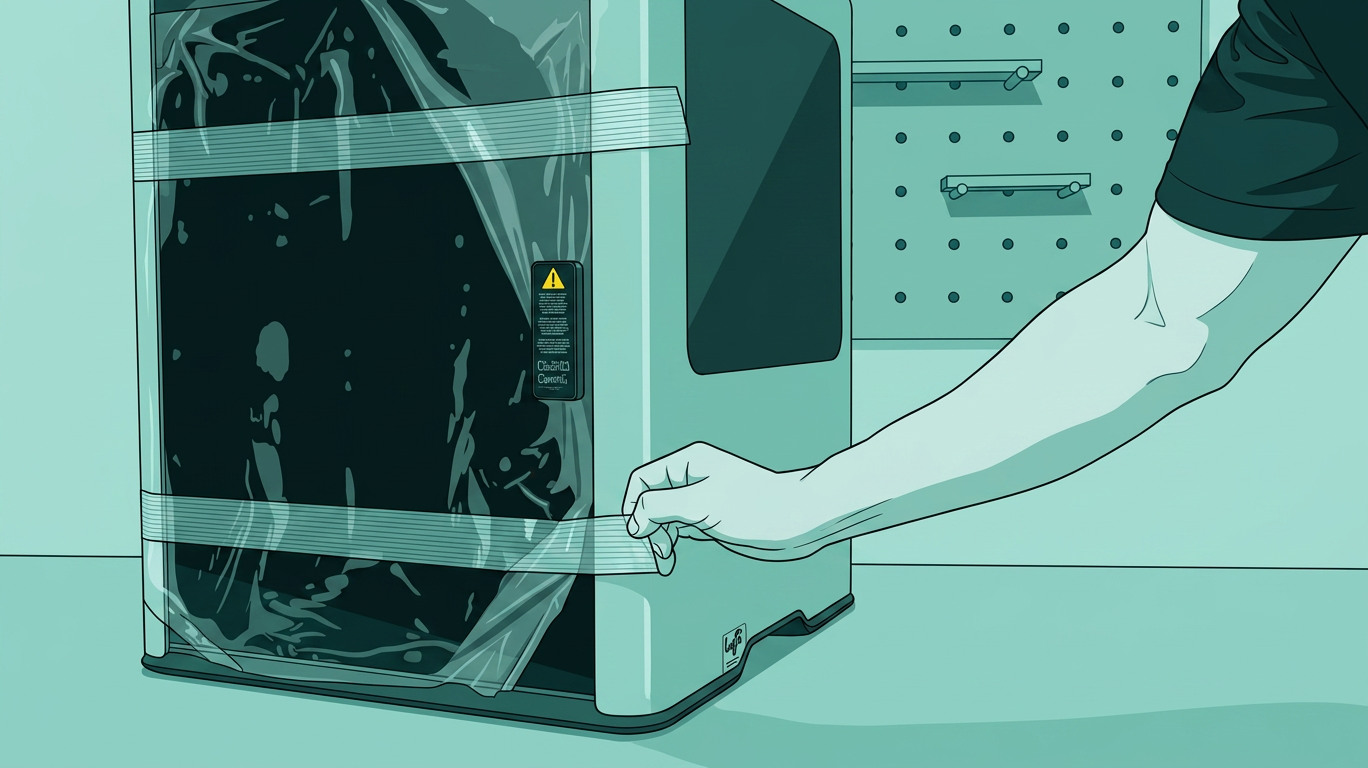

Шаг 8. Разорвите наклейки с обеих сторон.

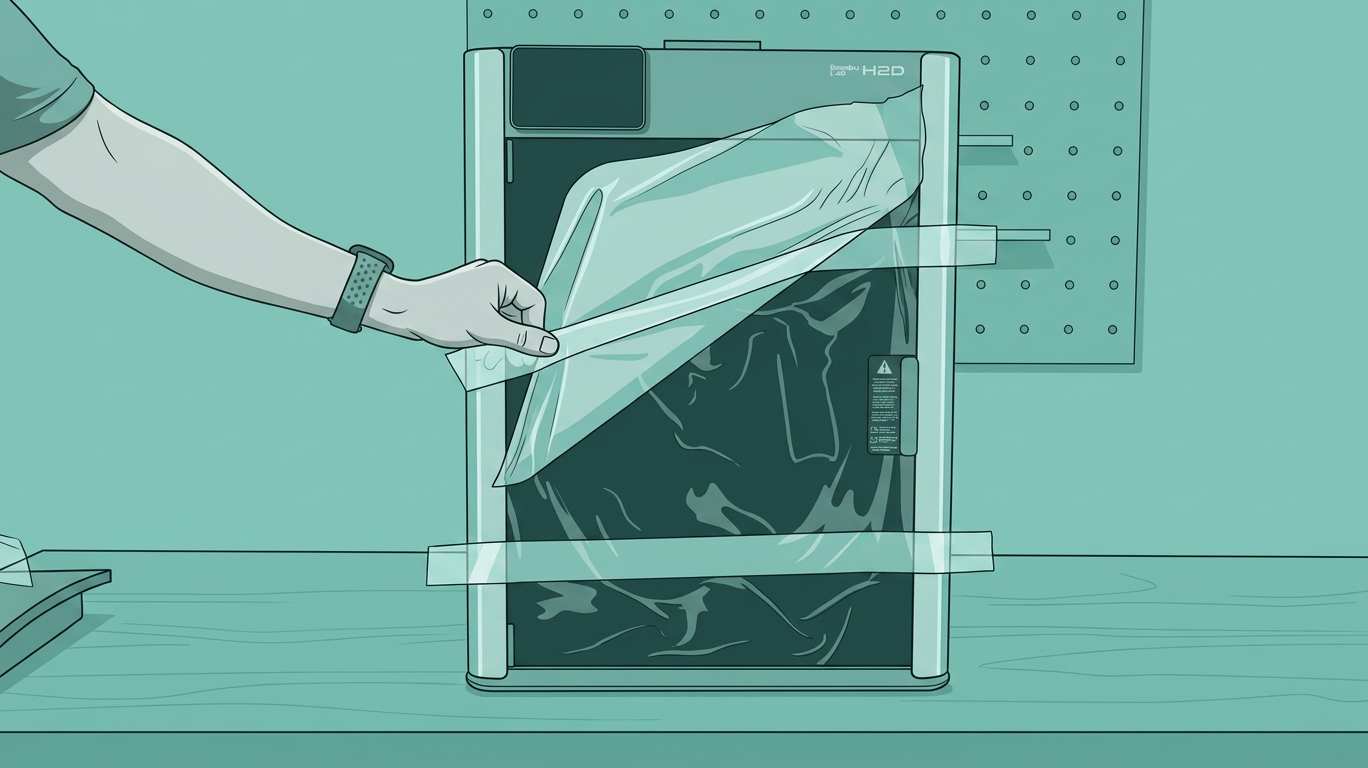

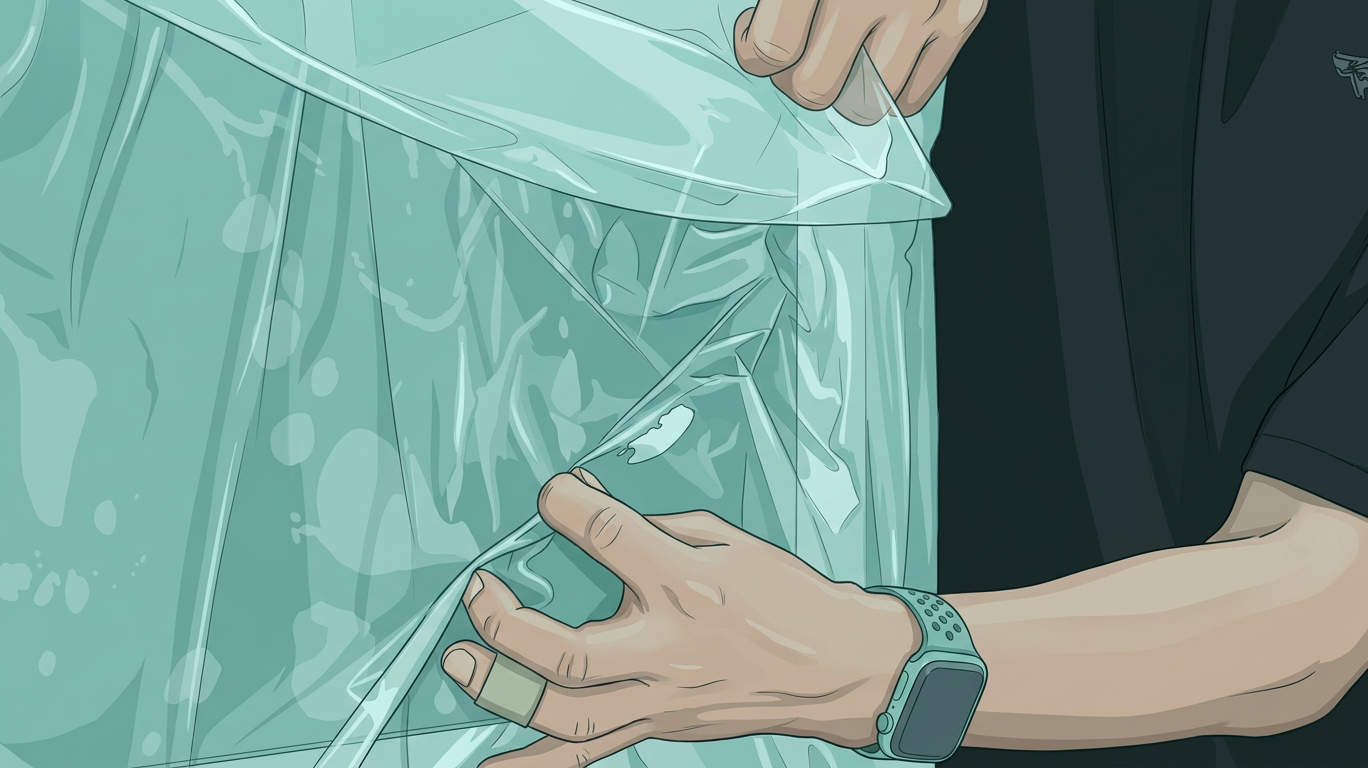

Шаг 9. Разорвите влагозащитный пакет.

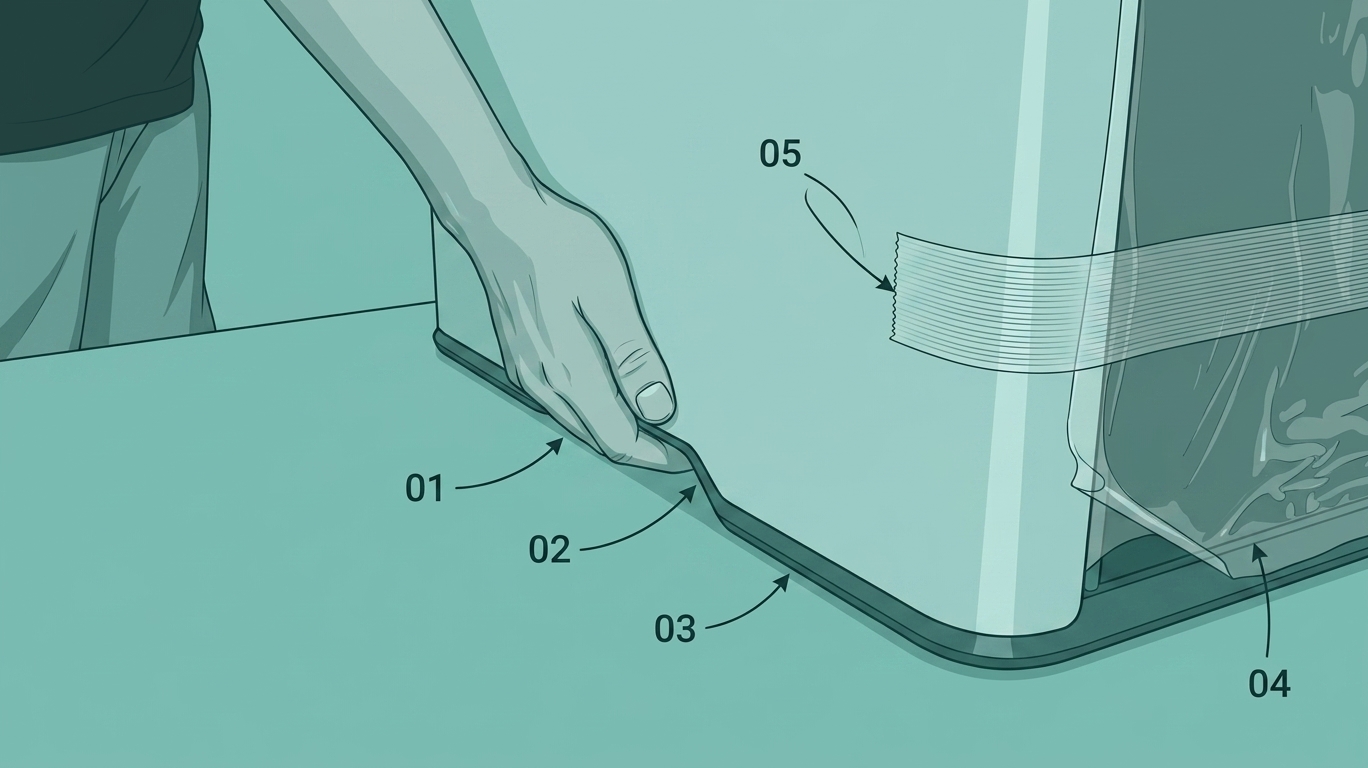

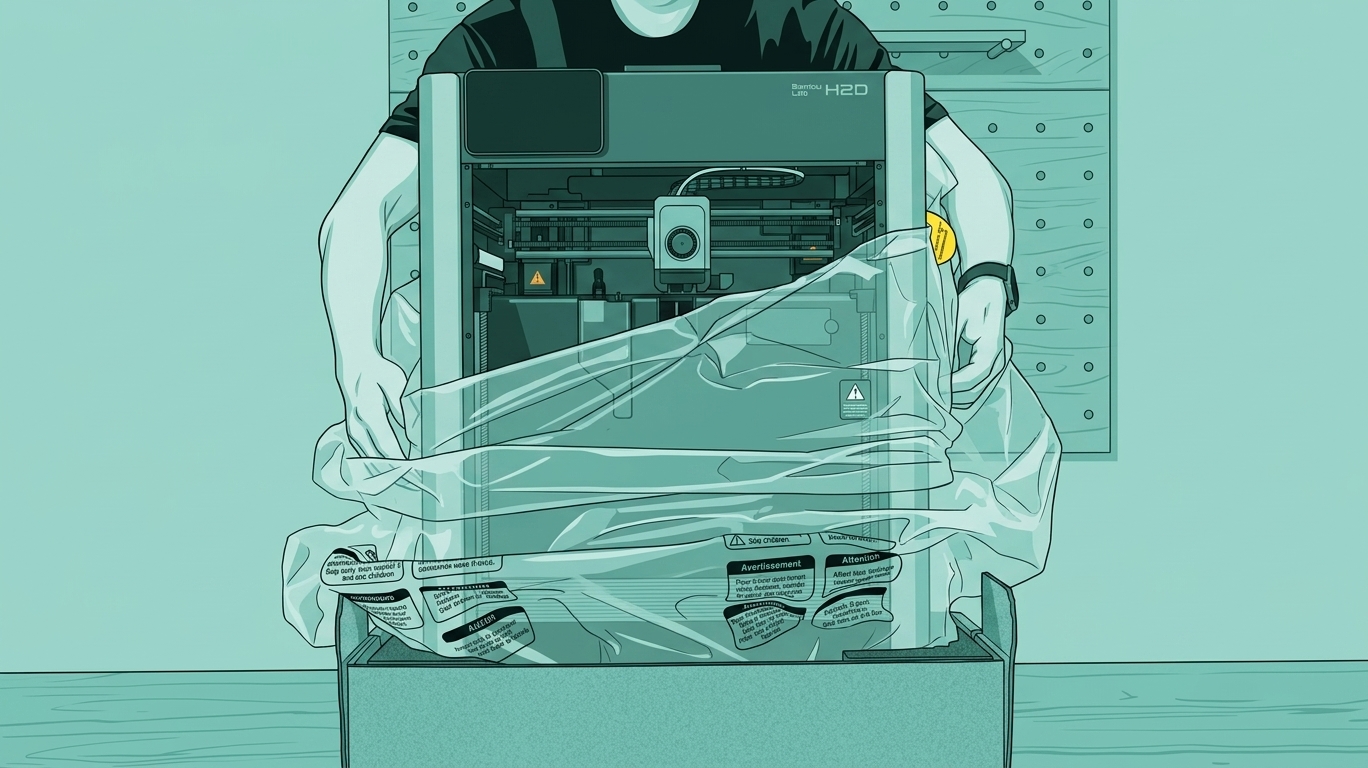

Шаг 10. Опустите и оберните пакет на углах нижней крышки.

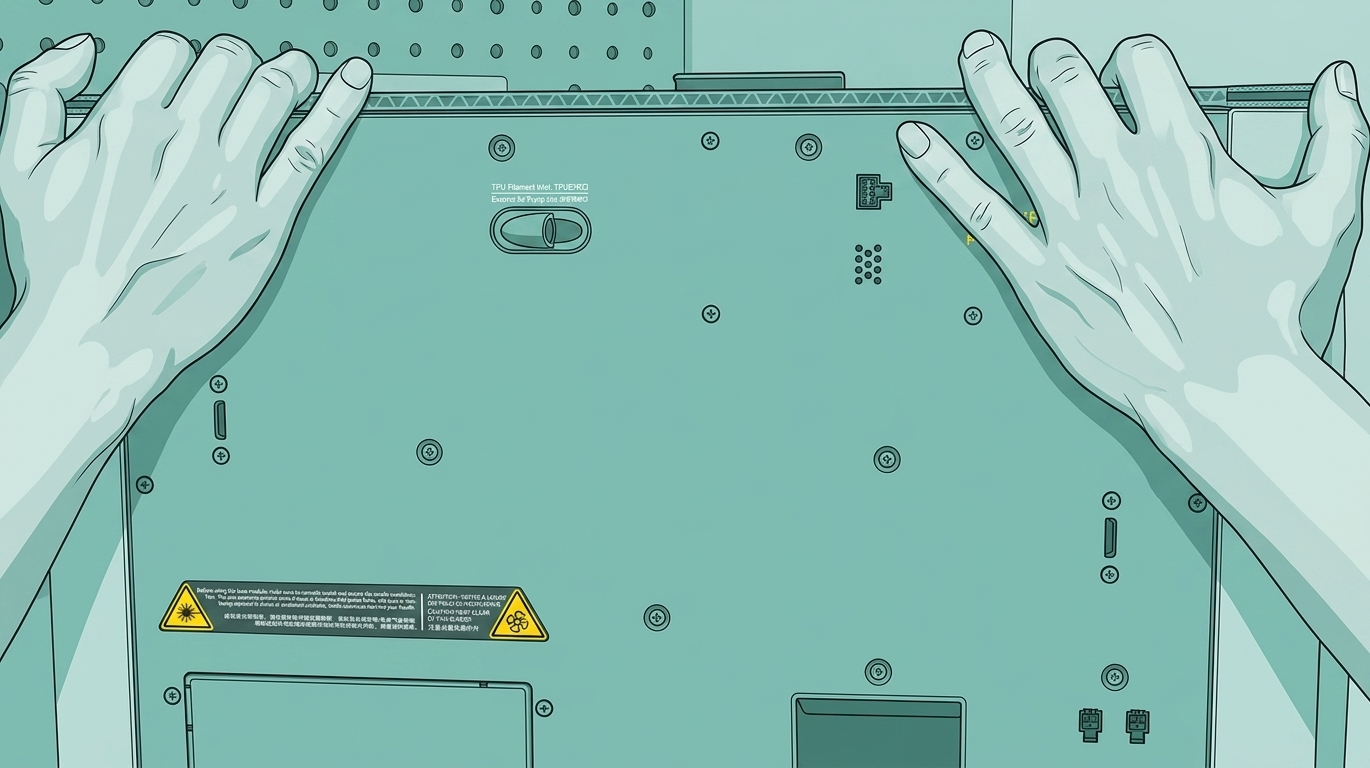

Шаг 11. Два человека поднимают и устанавливают принтер на устойчивую поверхность.

Шаг 12. Удалите упаковочный материал на принтере.

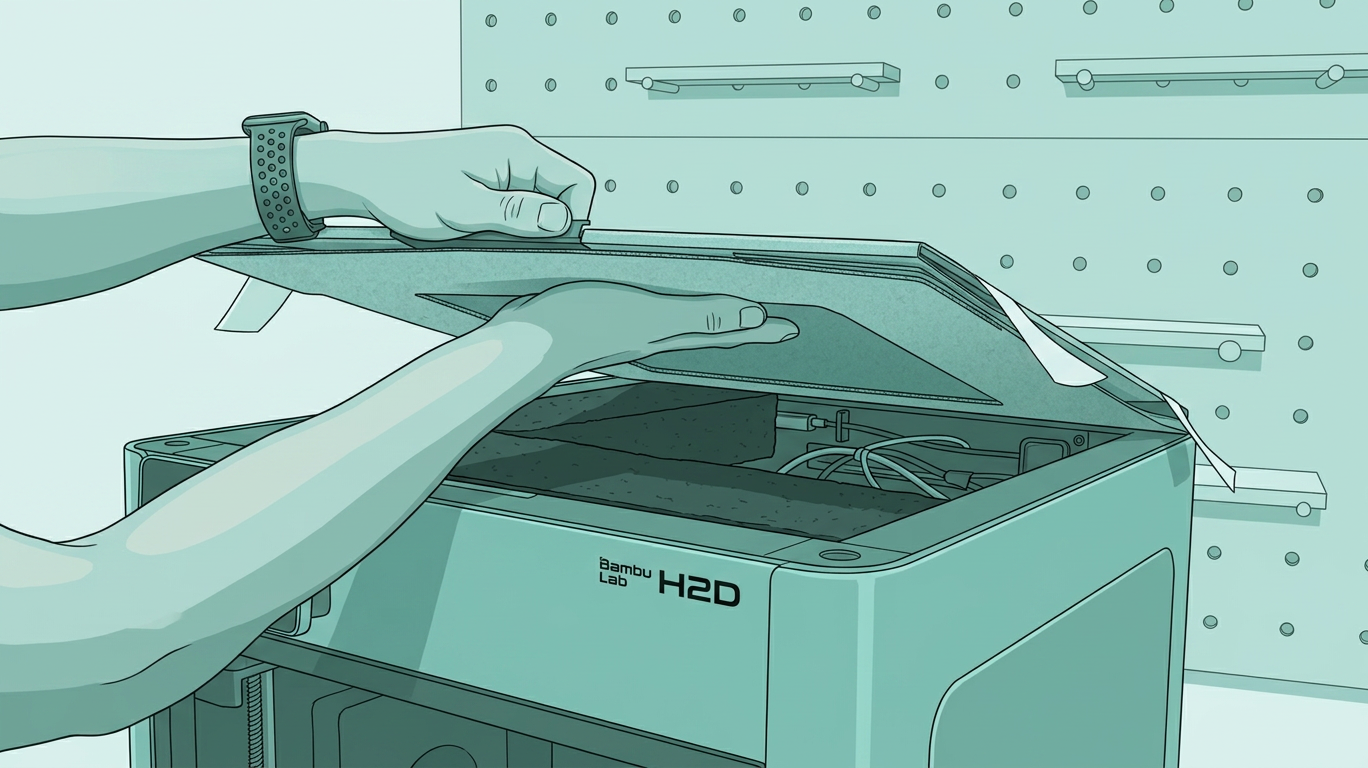

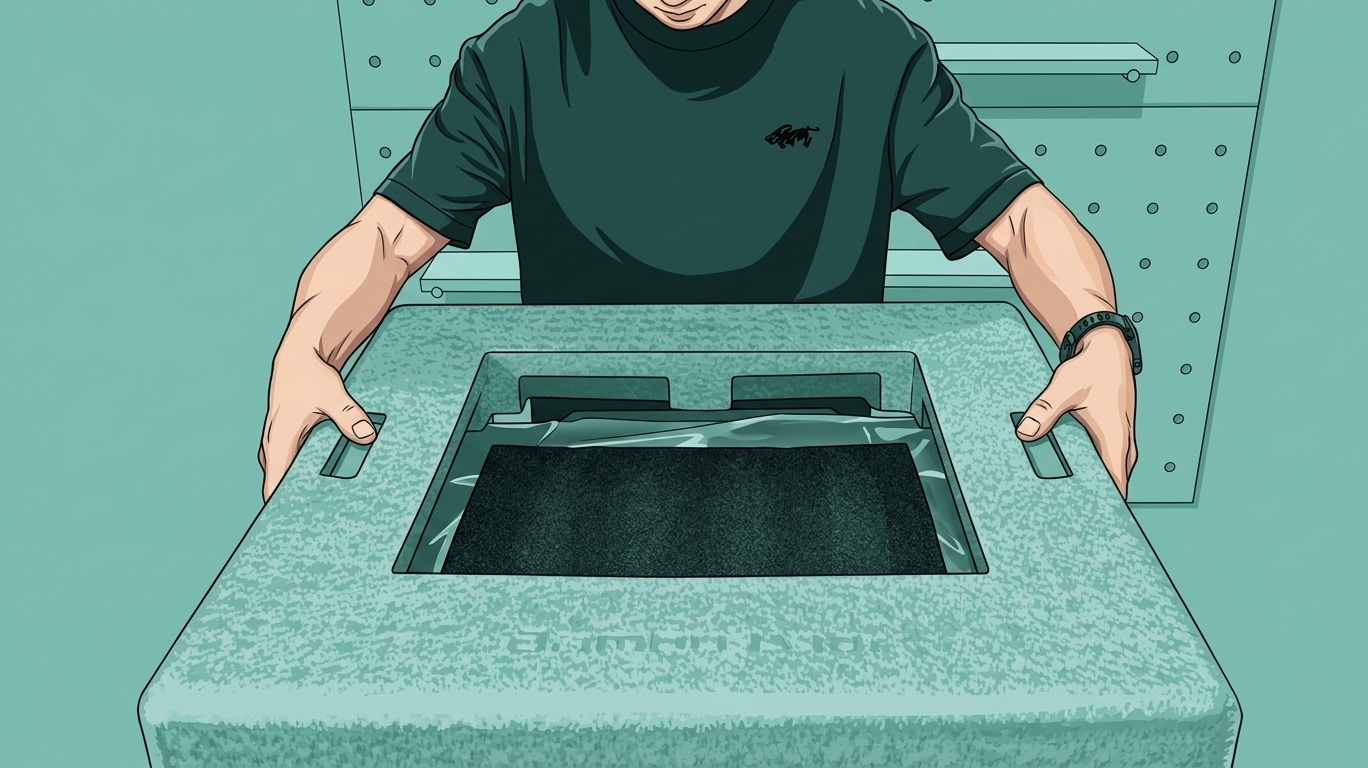

Шаг 13. Снимите верхнюю крышку.

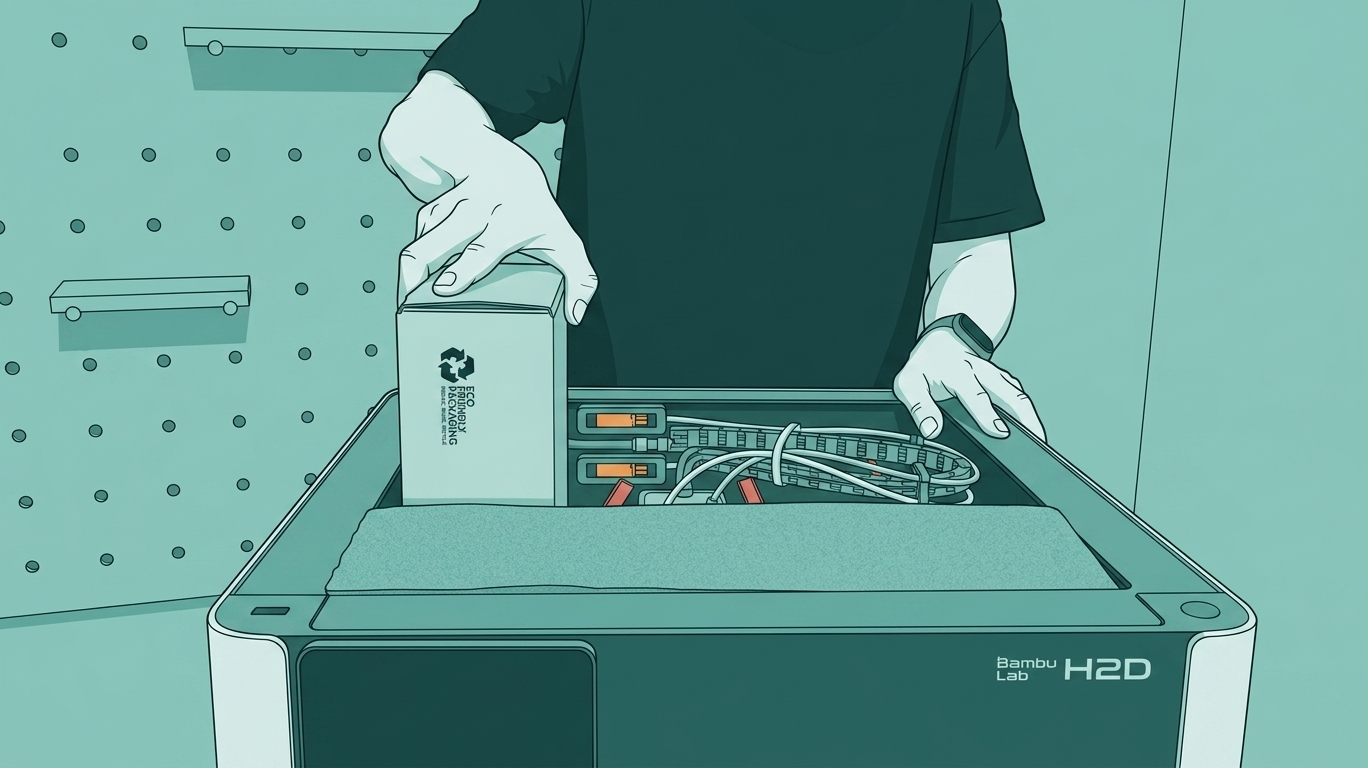

Шаг 14. Достаньте коробку с аксессуарами.

Примечание: Коробка с аксессуарами предназначена для лазерного полного комплекта.

ams-2-pro" class="toc-header">Шаг 15. Удалите пену над AMS 2 Pro.

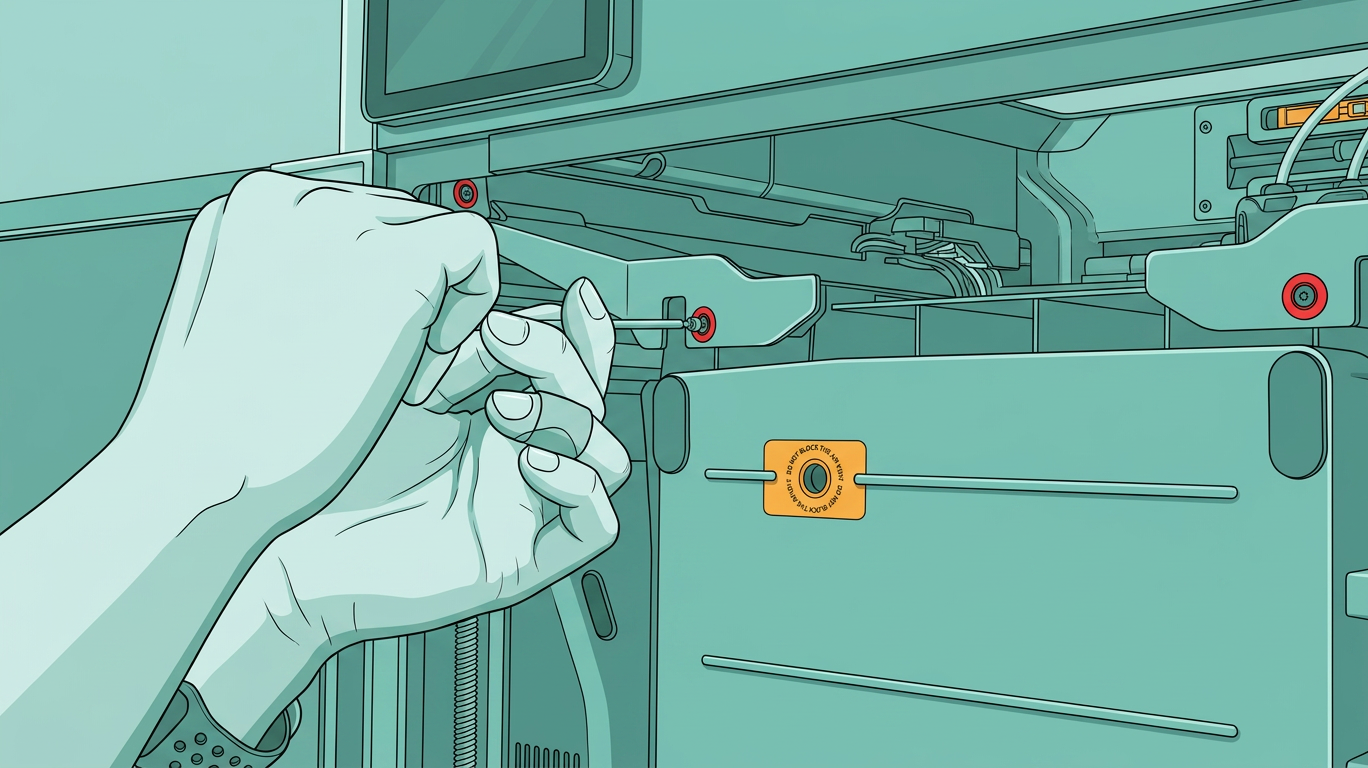

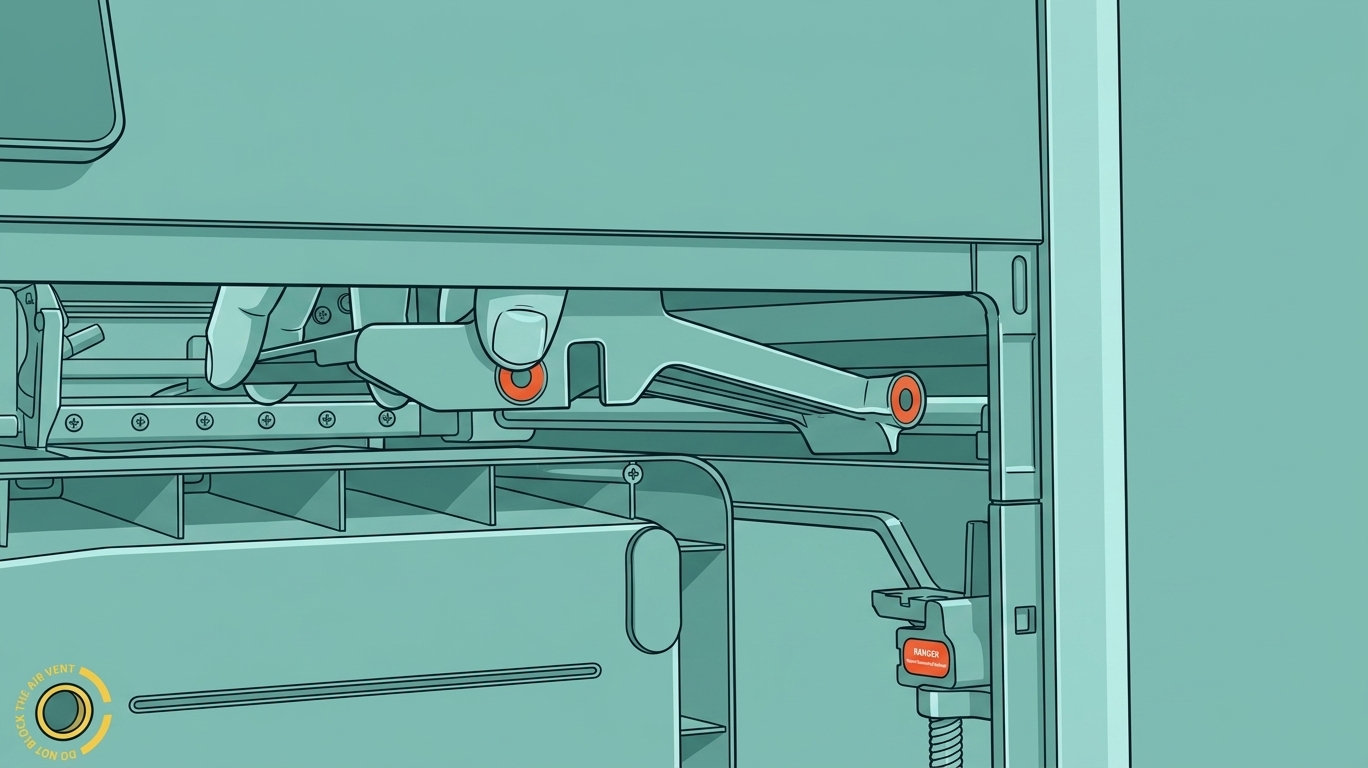

Шаг 16. Открутите винты, чтобы разблокировать AMS 2 Pro.

1. Удалите пластиковую часть в верхнем левом углу.

2. Удалите пластиковую часть в верхнем правом углу.

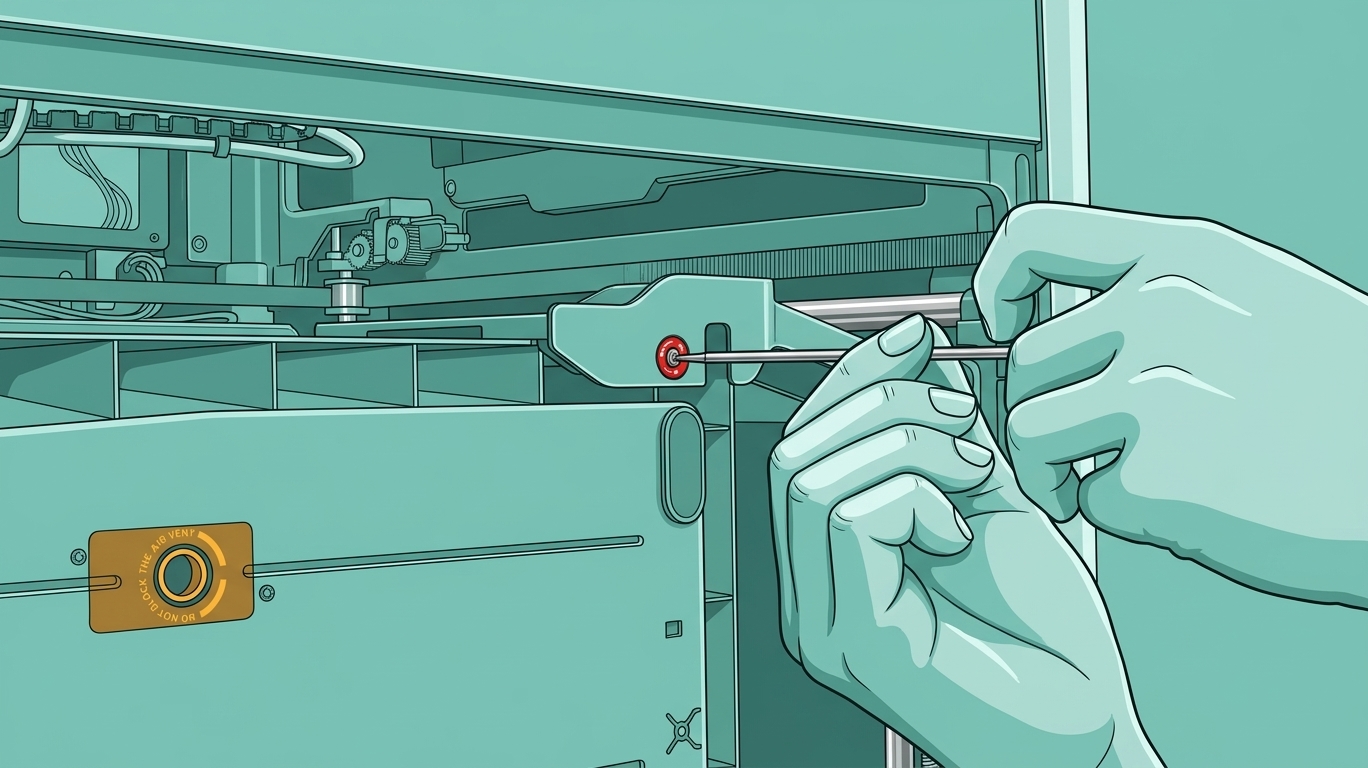

3. Открутите 2 винта на кронштейне.

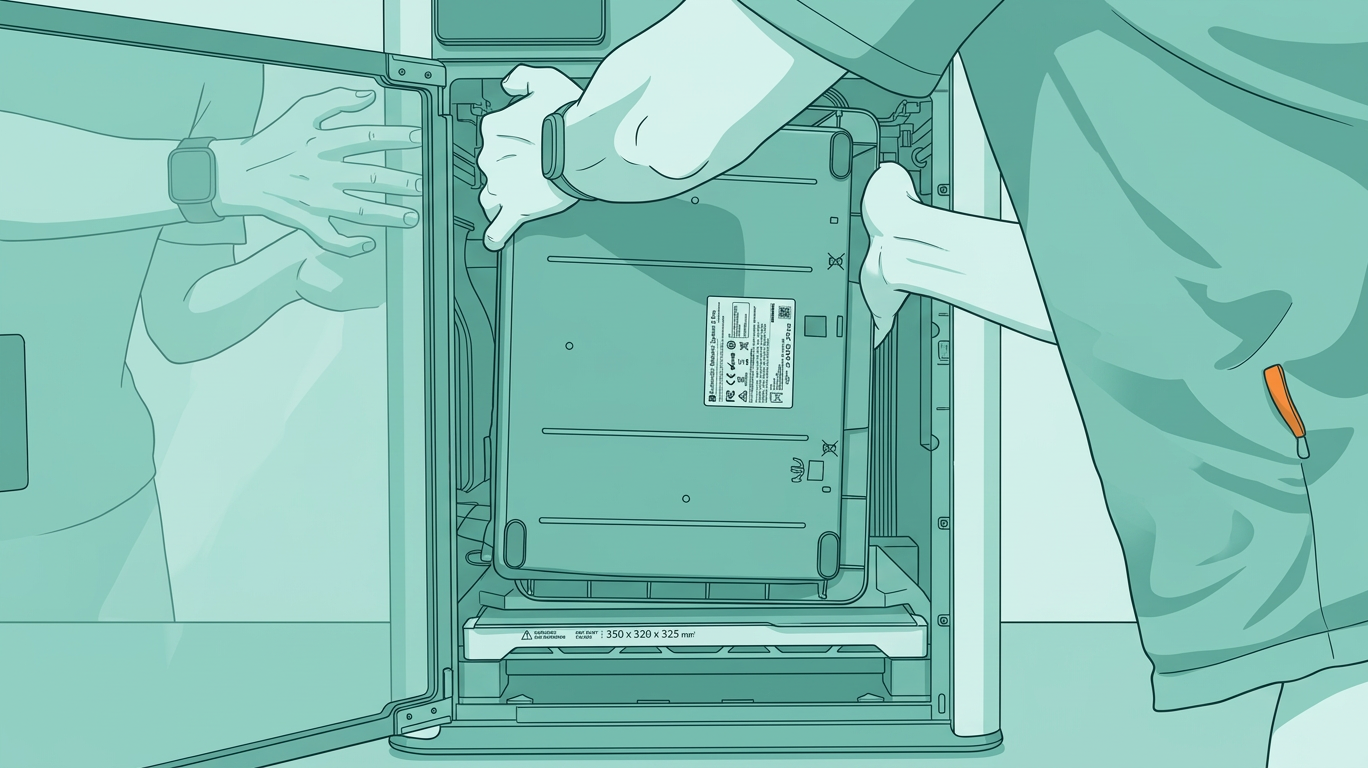

4. Достаньте AMS 2 Pro.

Шаг 17. Удалите кусочки пены.

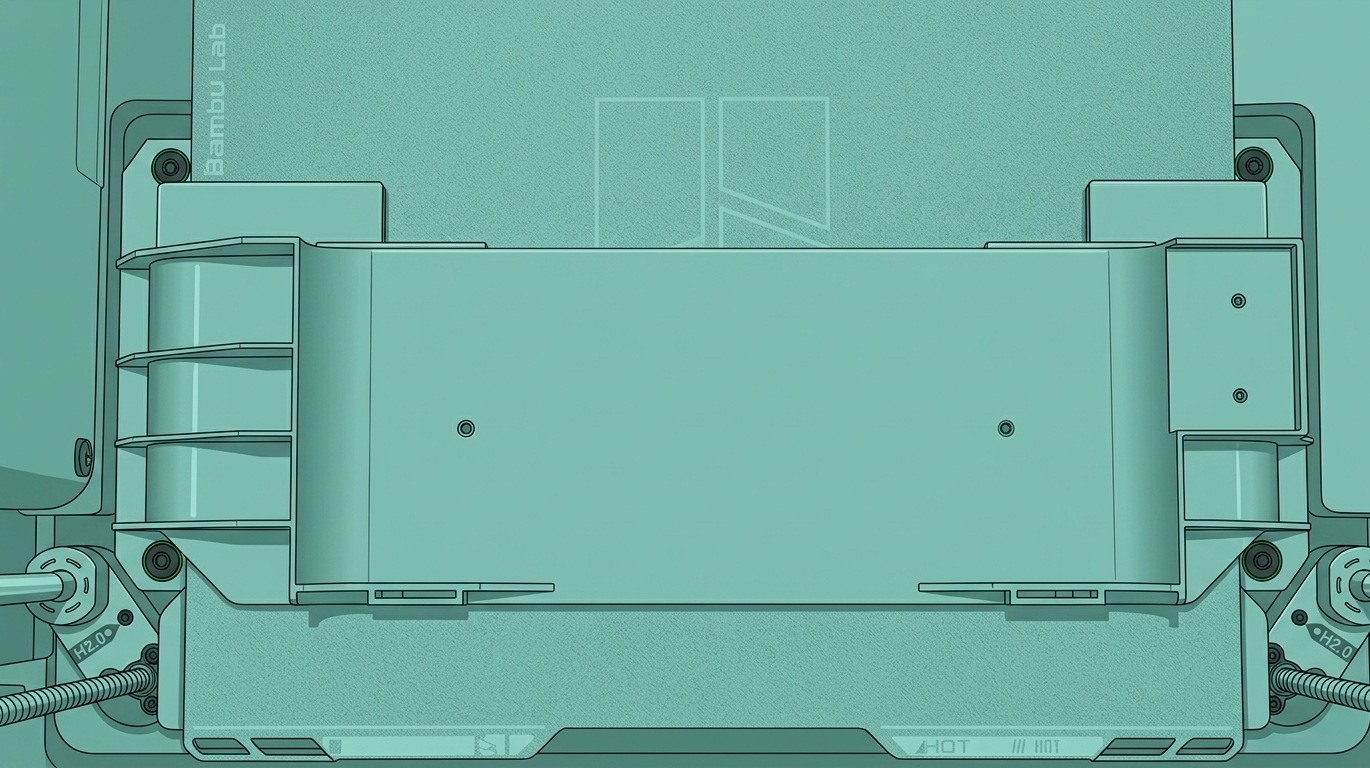

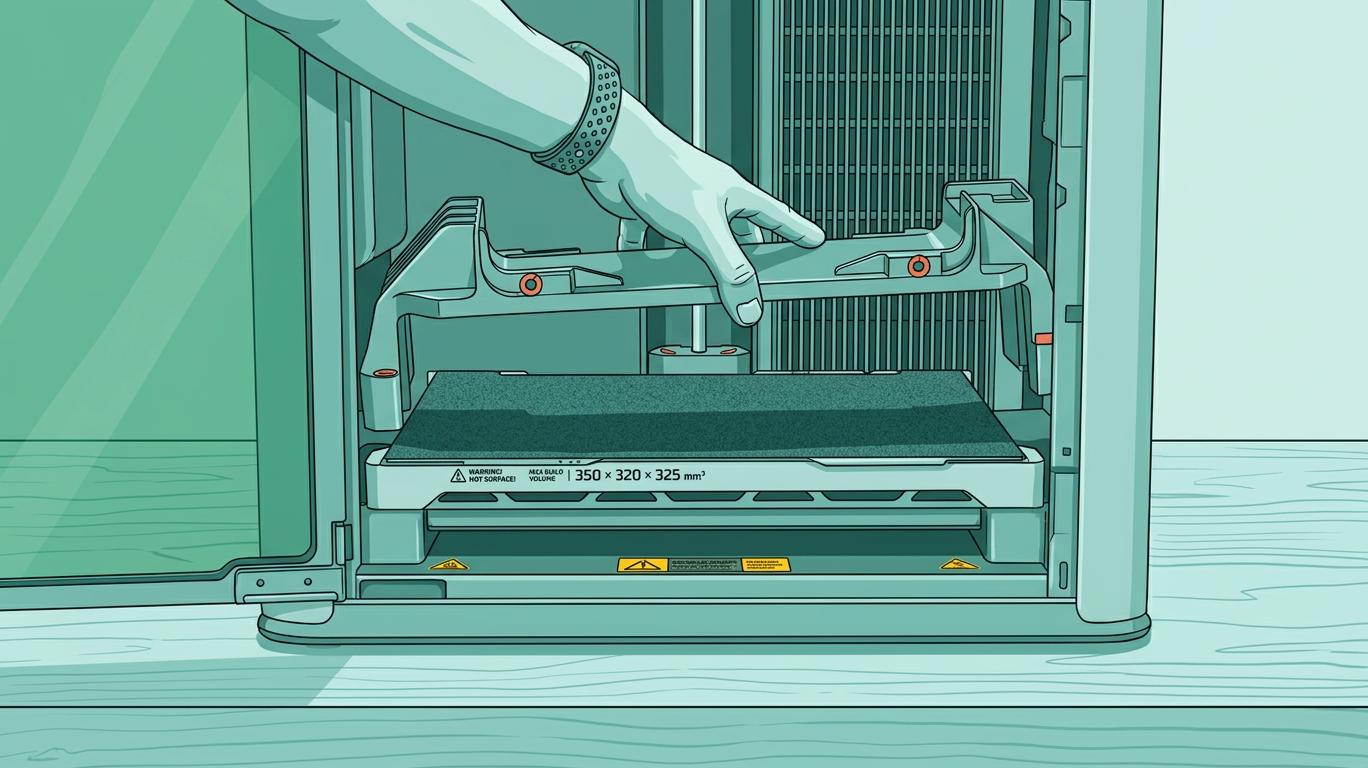

Шаг 18. Открутите 4 винта и достаньте кронштейн.

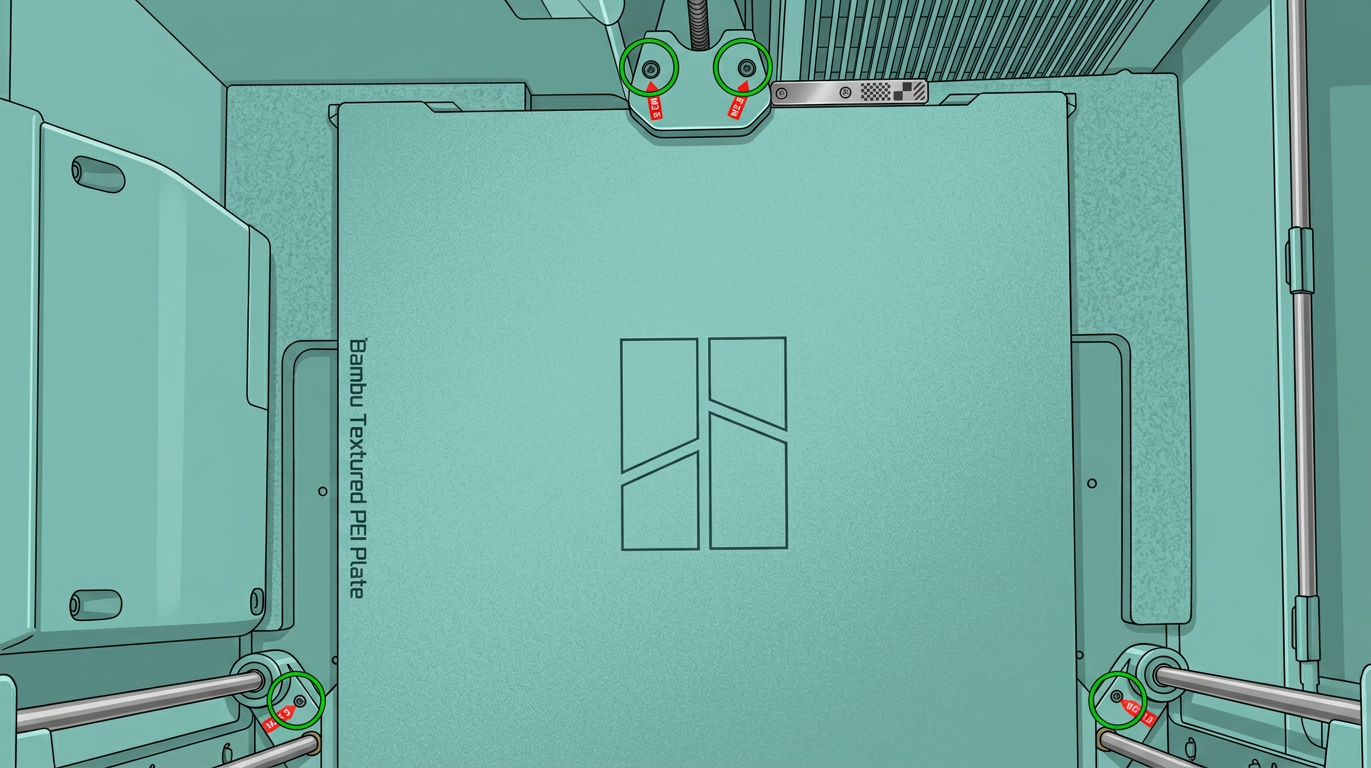

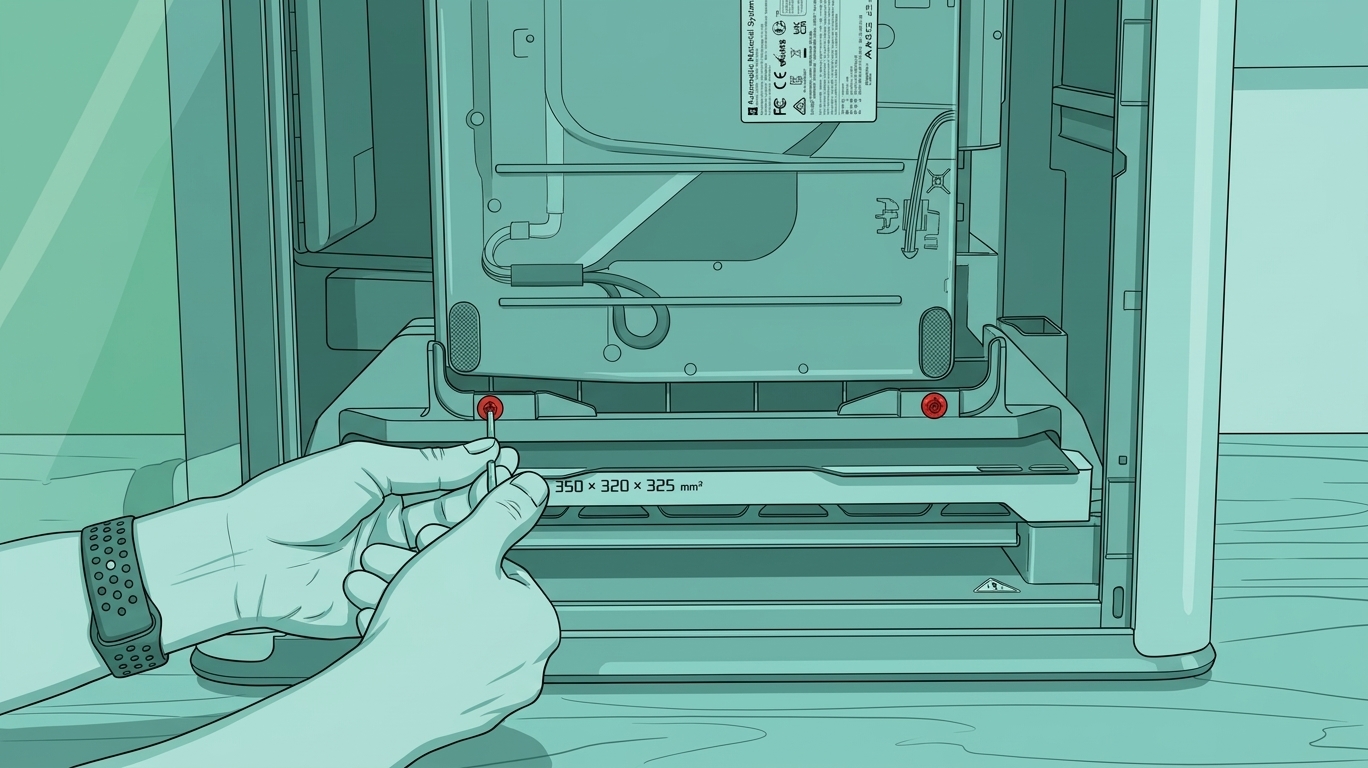

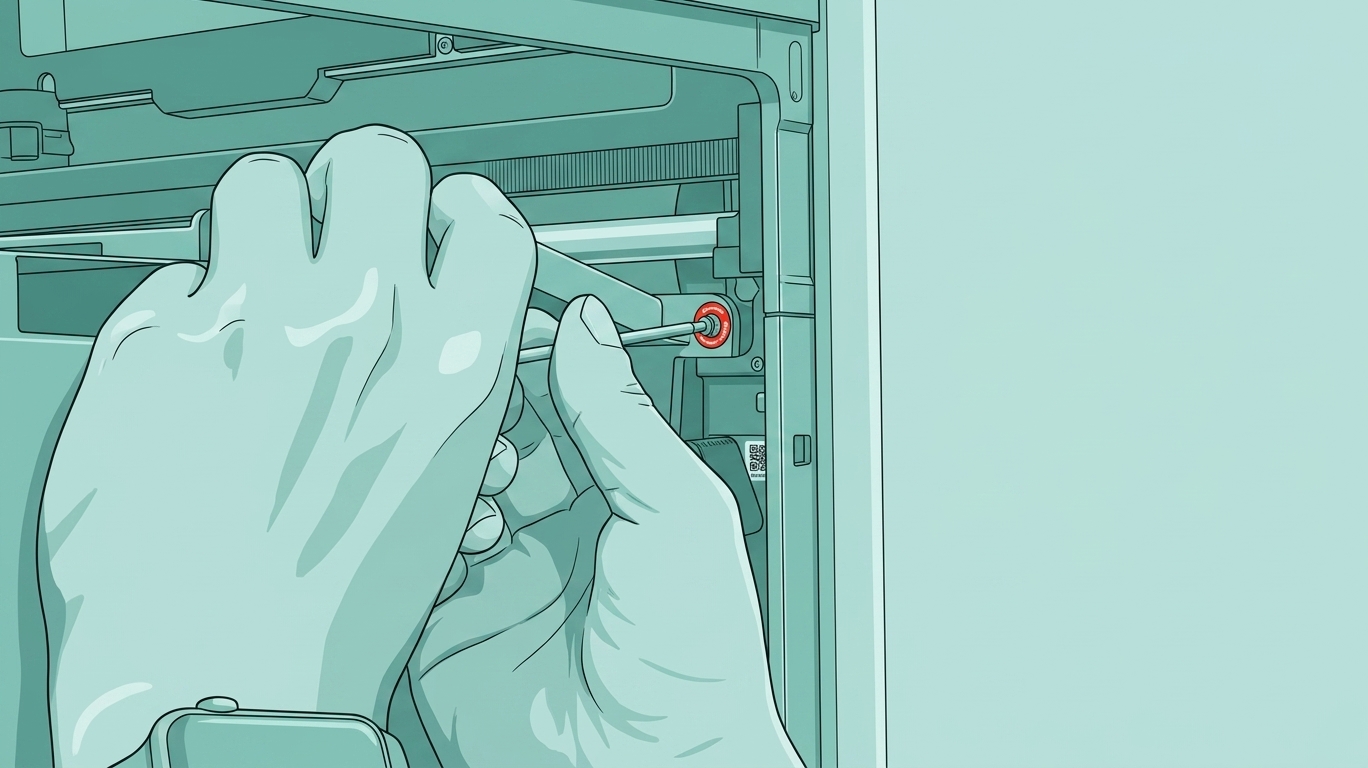

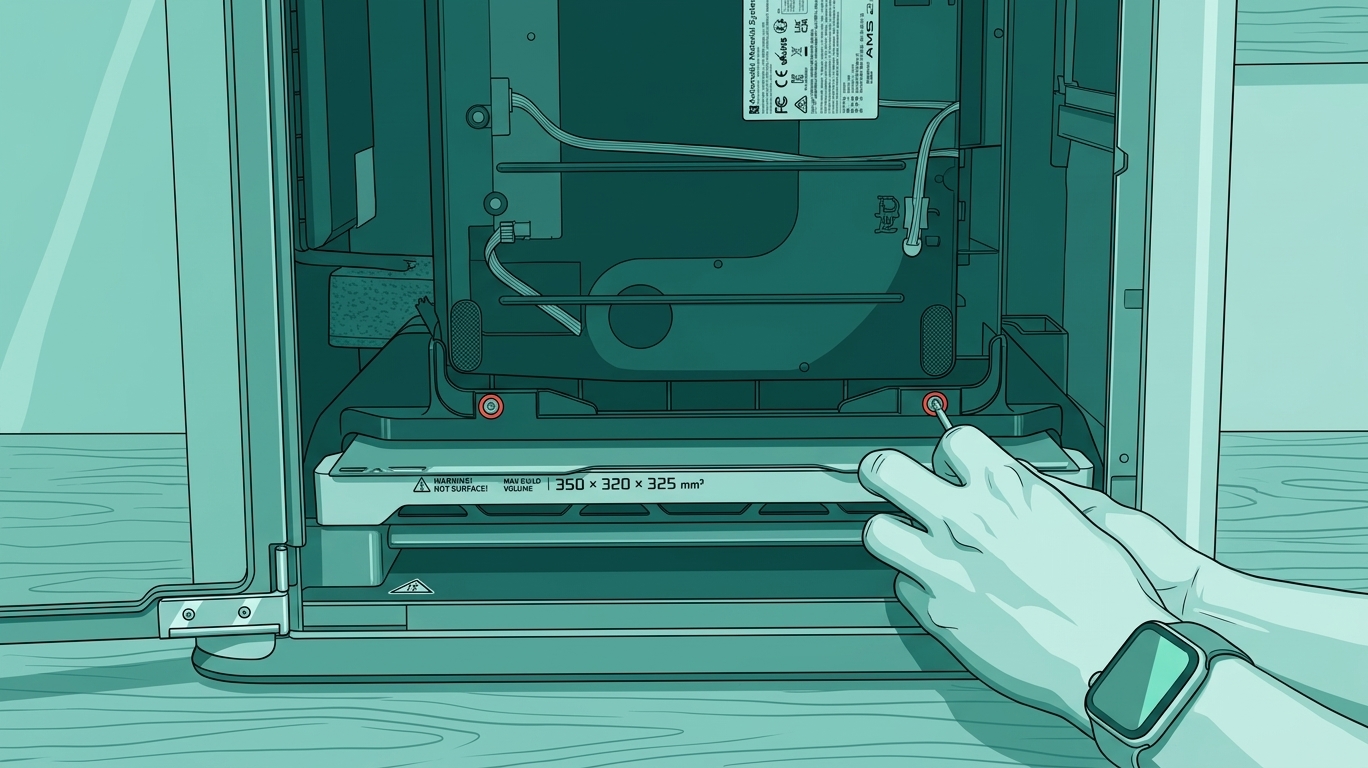

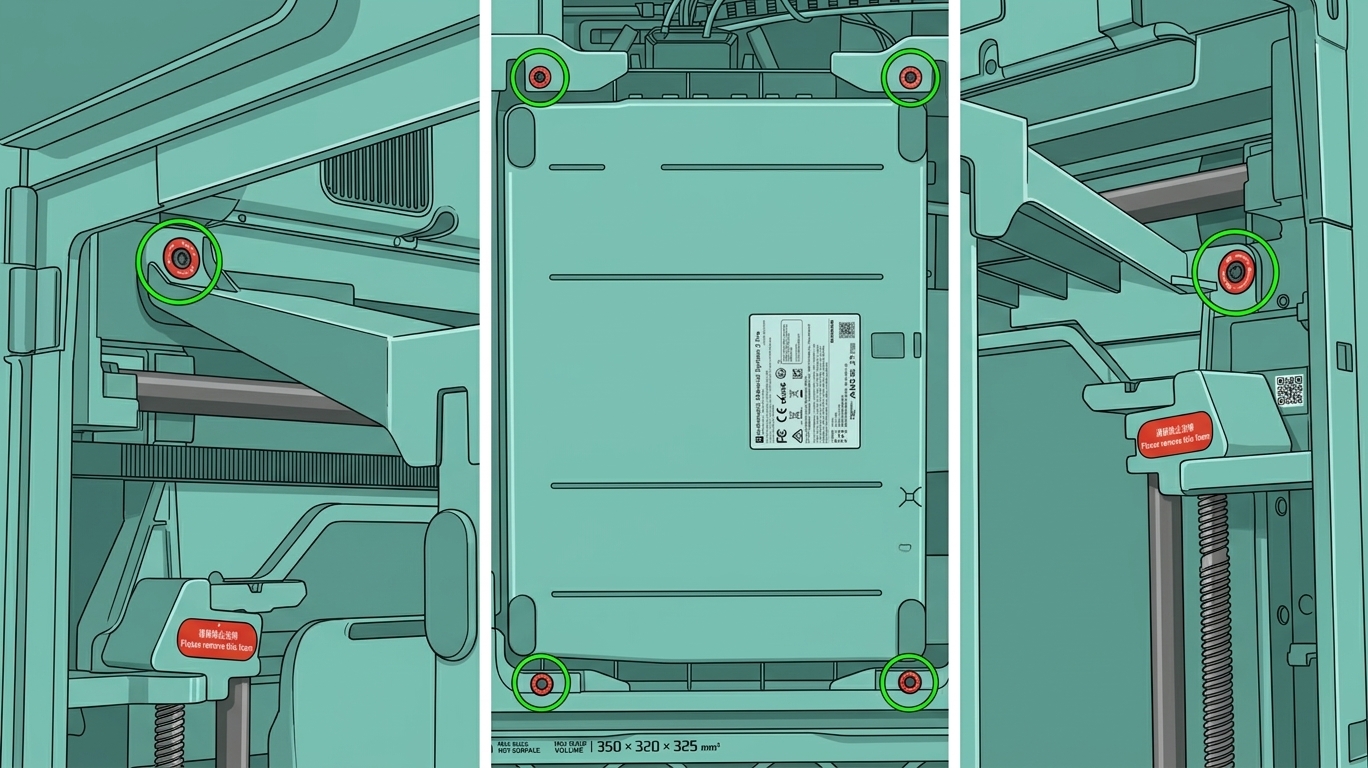

Шаг 19. Открутите 4 винта, крепящие нагревательный стол.

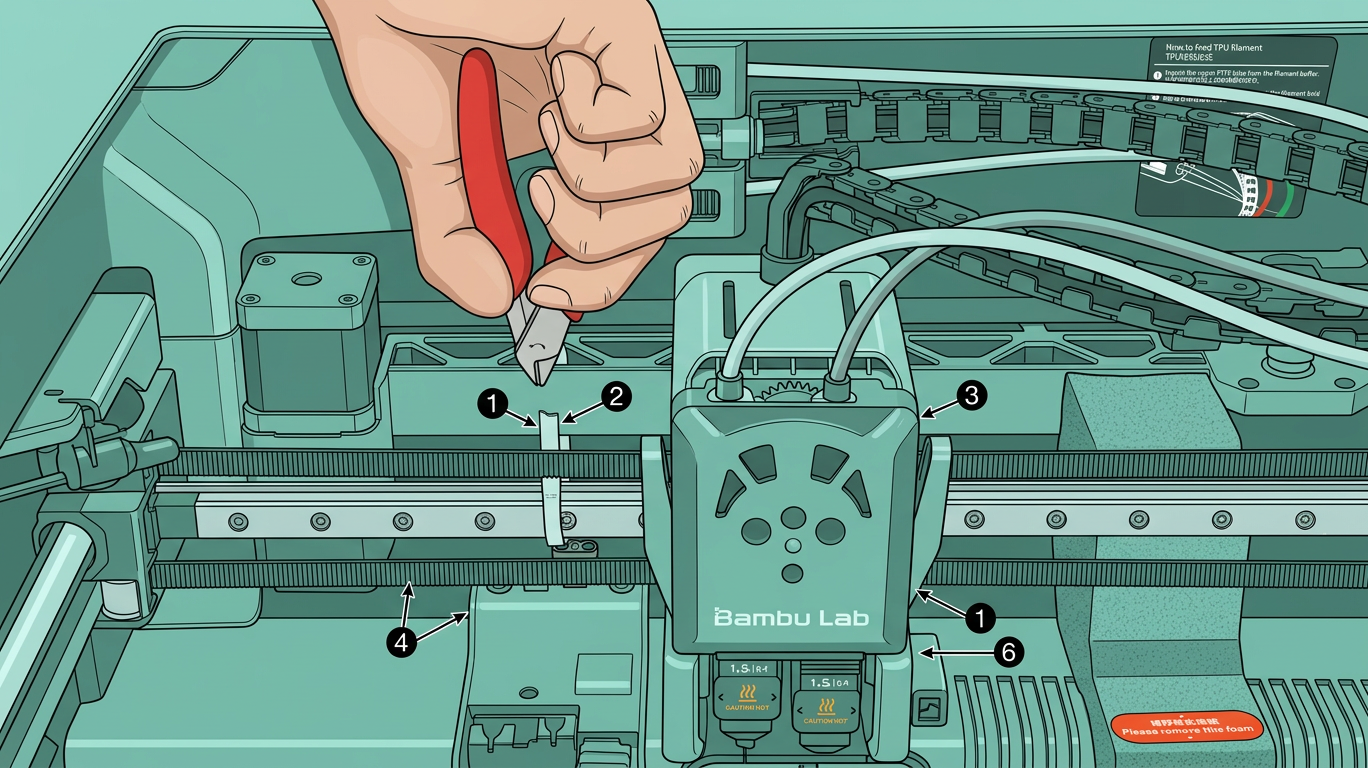

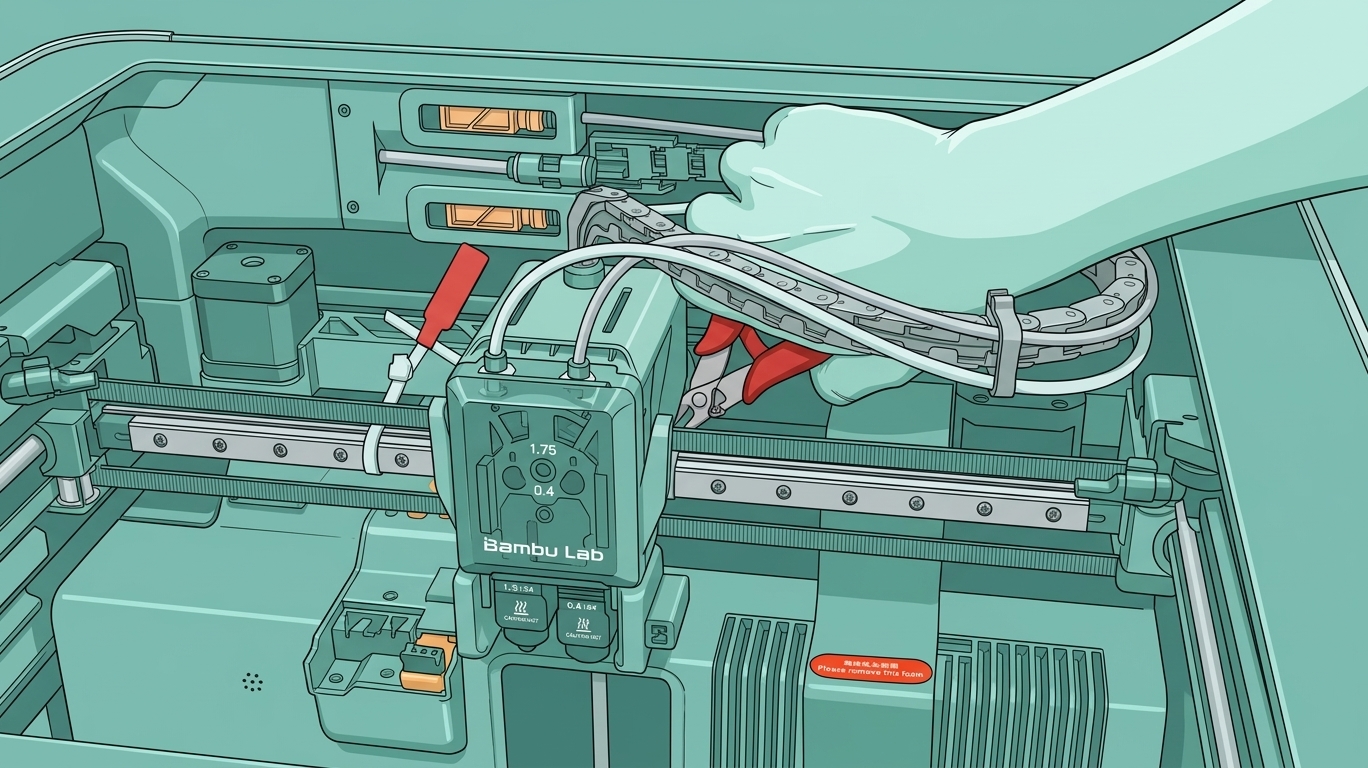

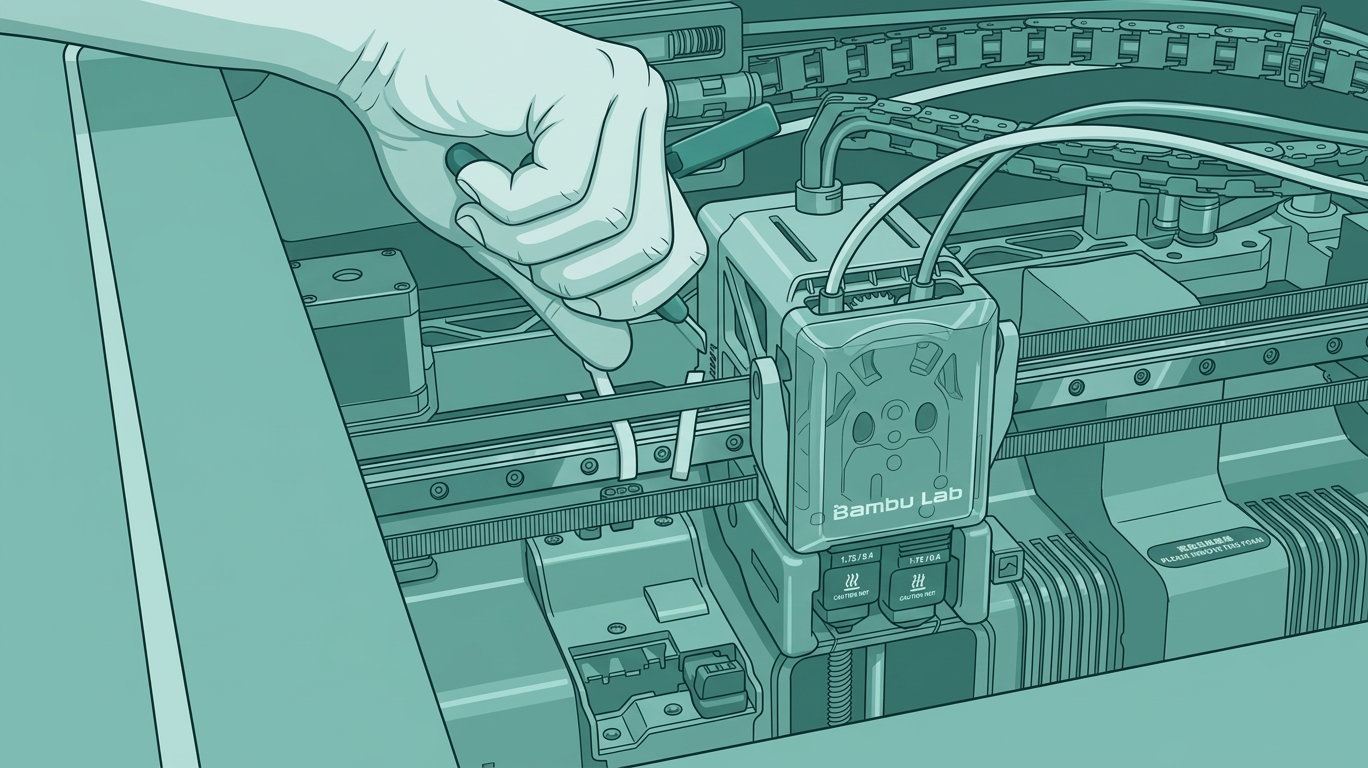

Шаг 20. Снимите стяжки рядом с головкой.

Не режьте ремень!

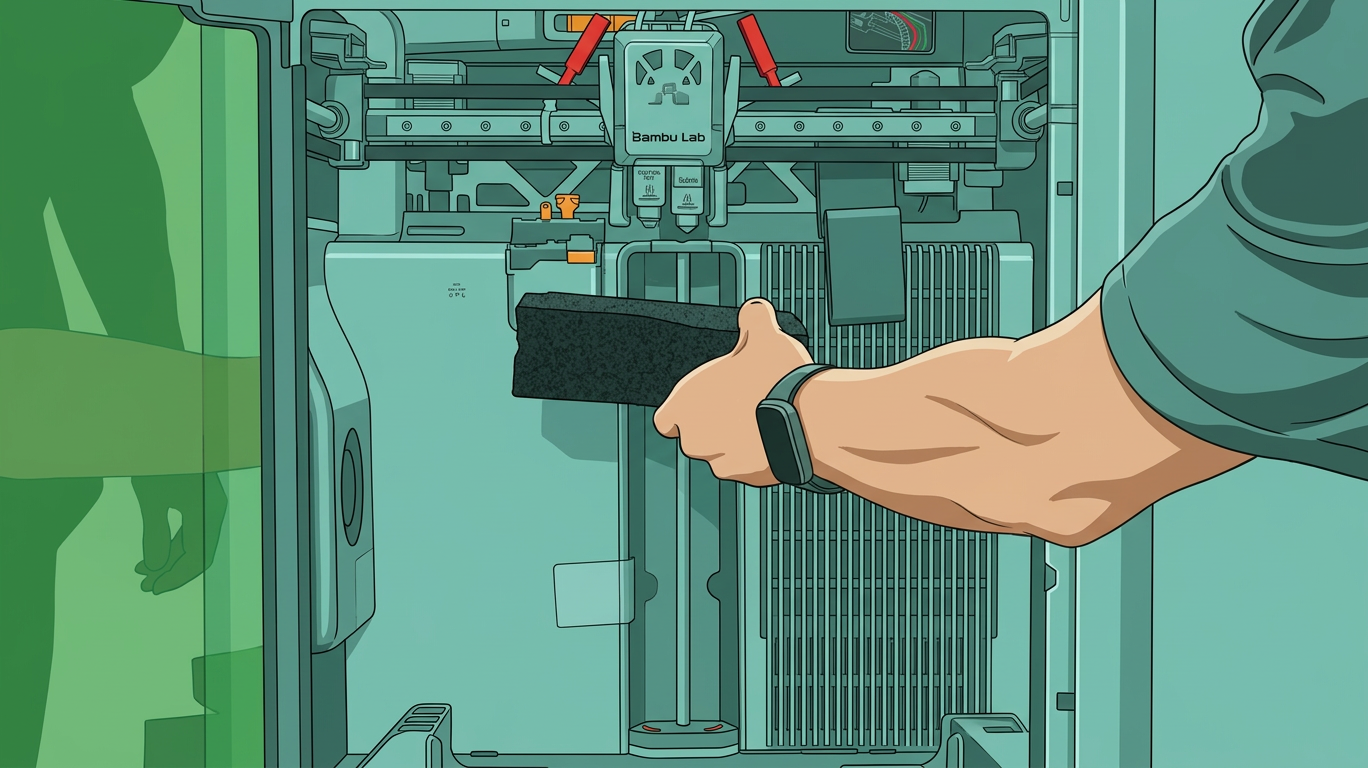

Шаг 21. Вытяните головку к передней двери и удалите пену.

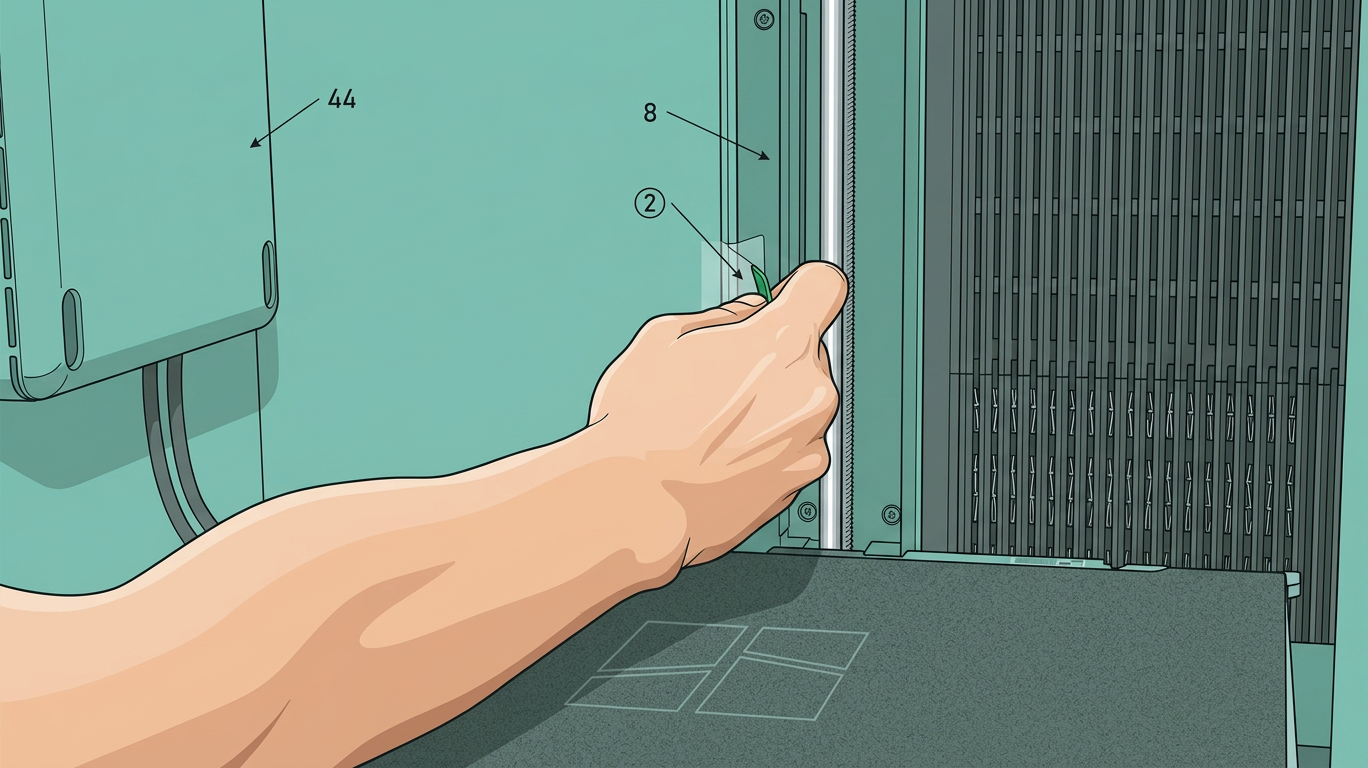

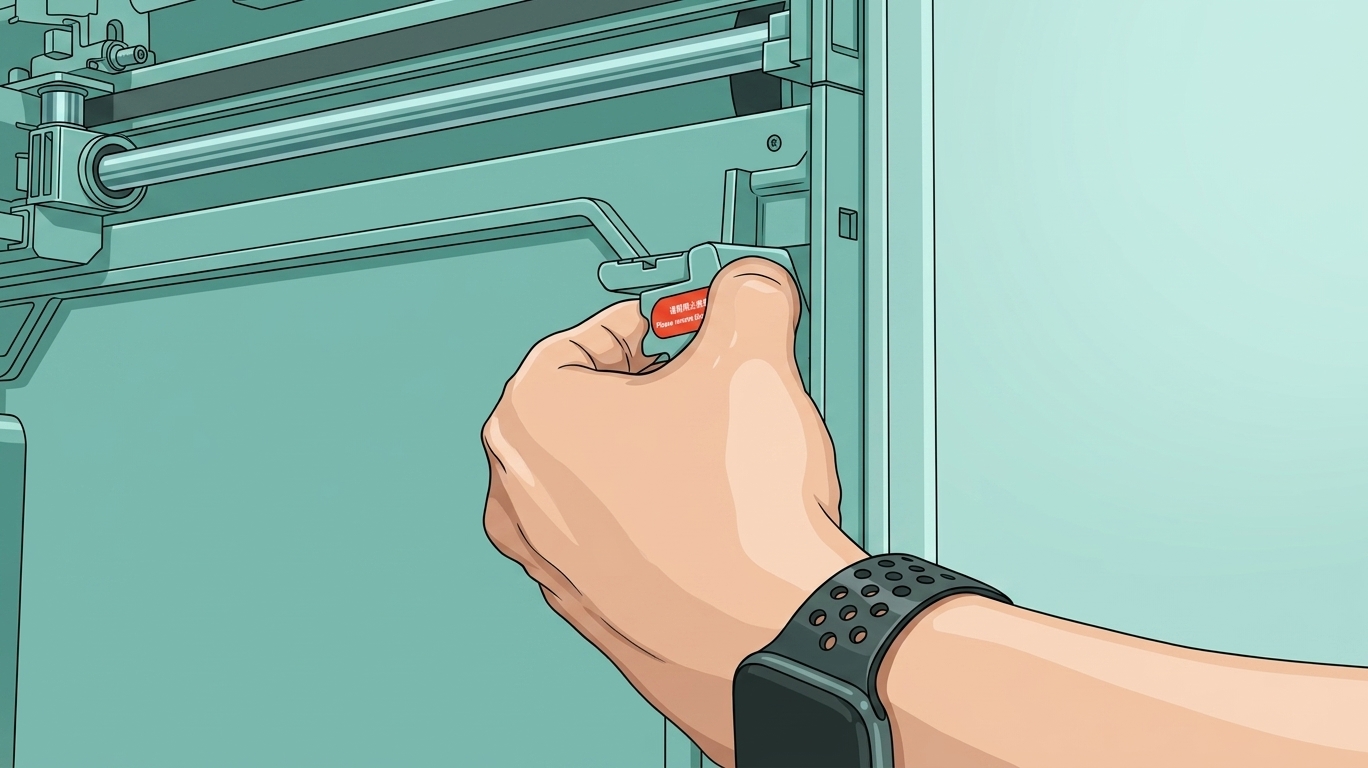

Шаг 22. Удалите кусочки пены на ходовых винтах.

Шаг 23. Снимите ленты.

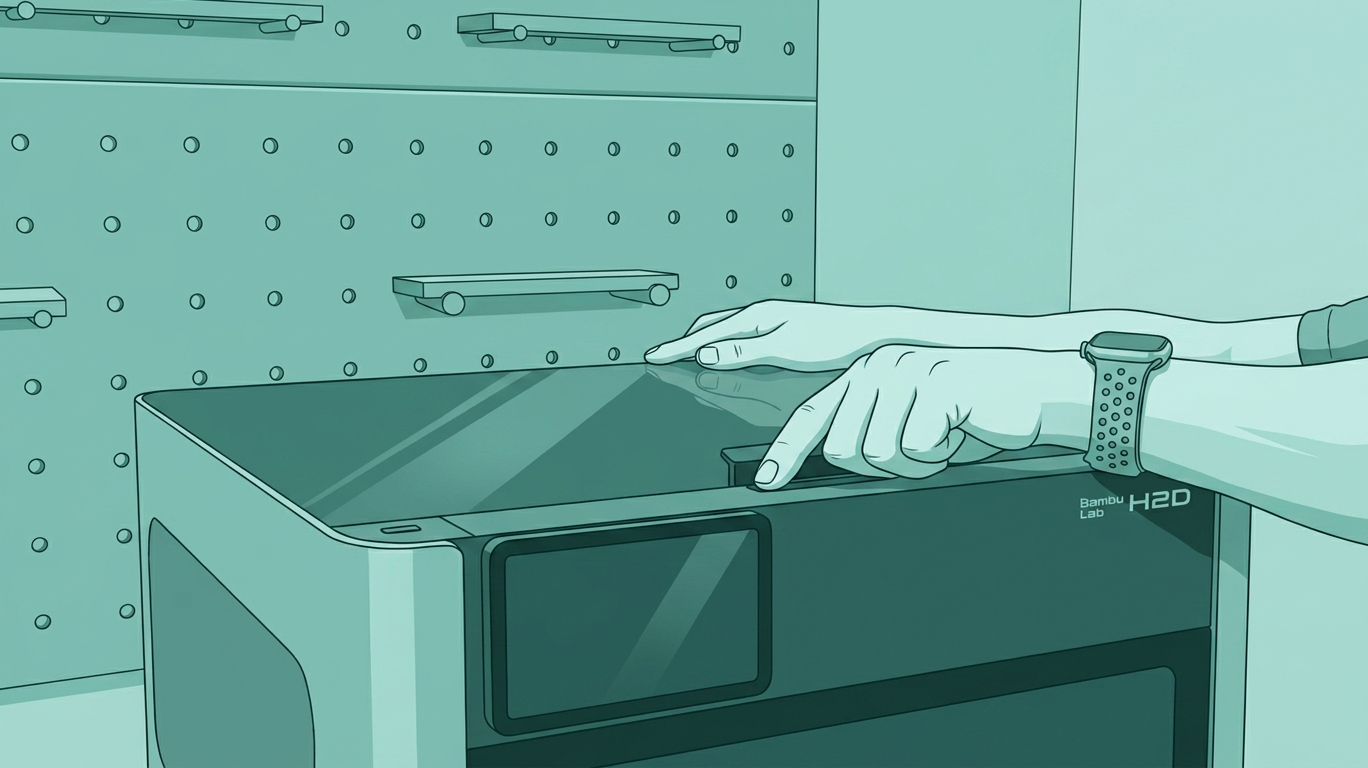

Шаг 24. Поместите верхнюю крышку на принтер.

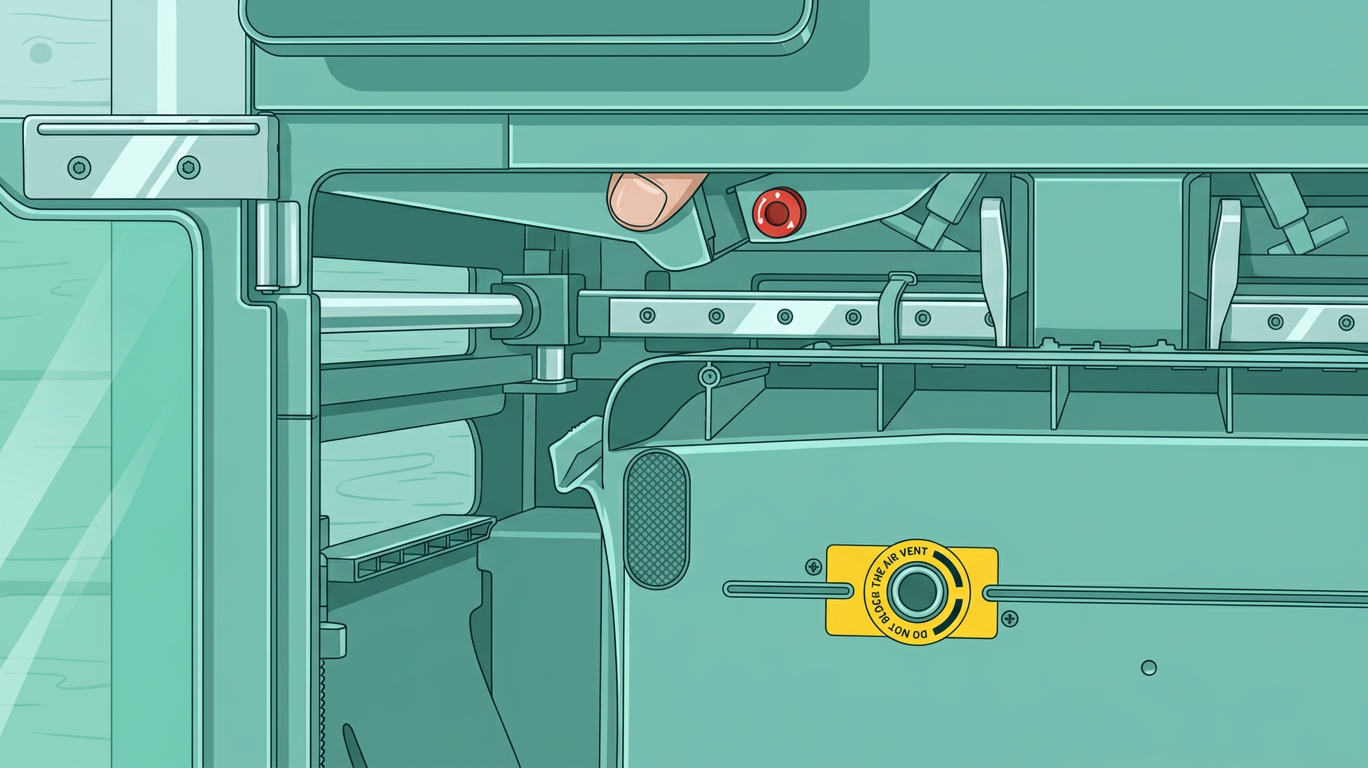

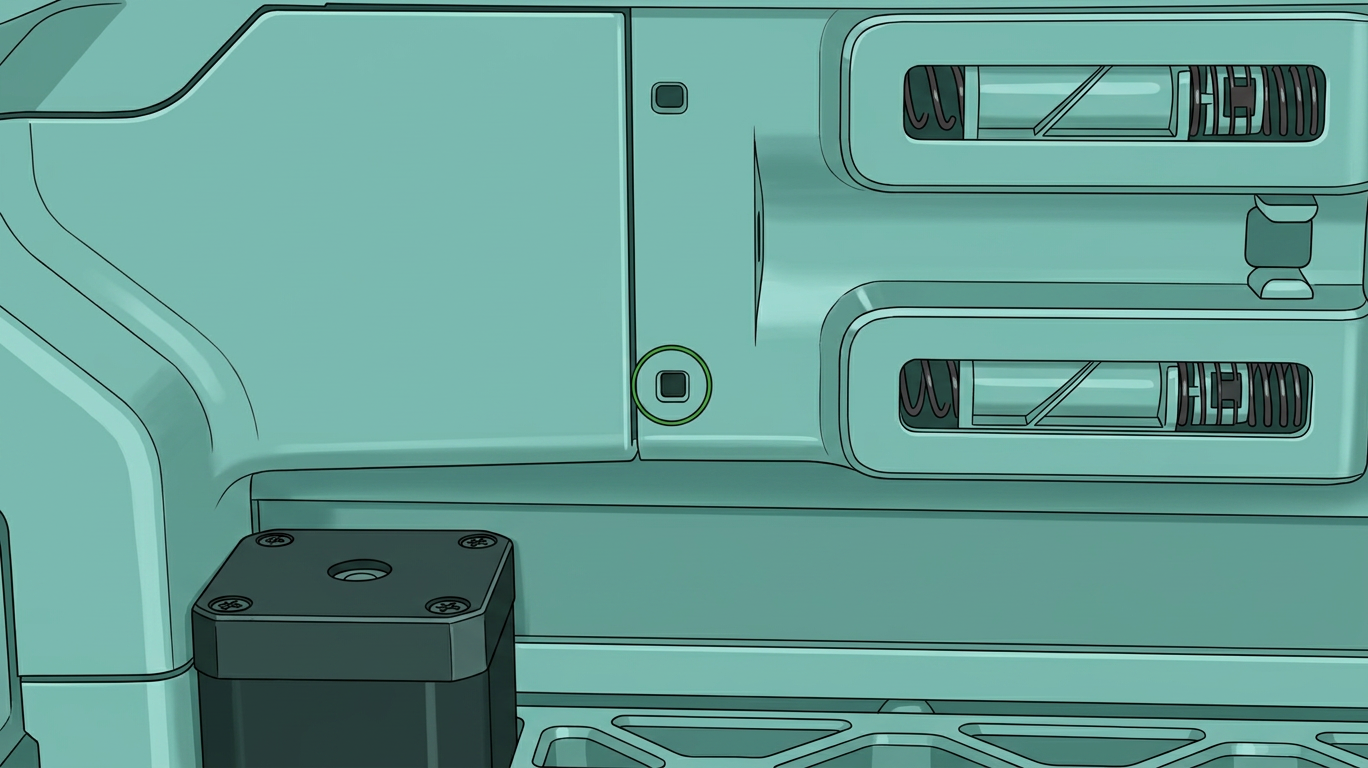

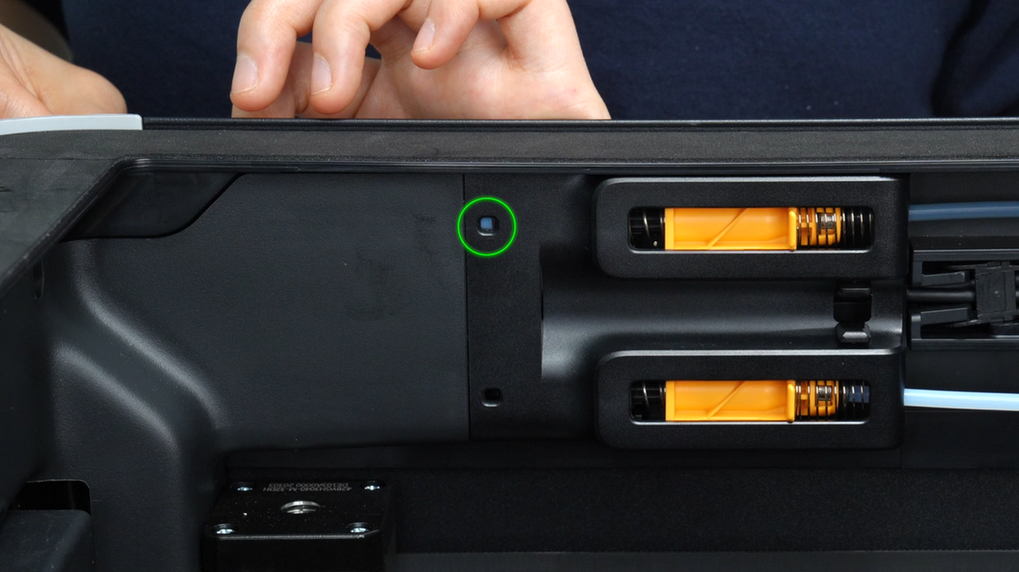

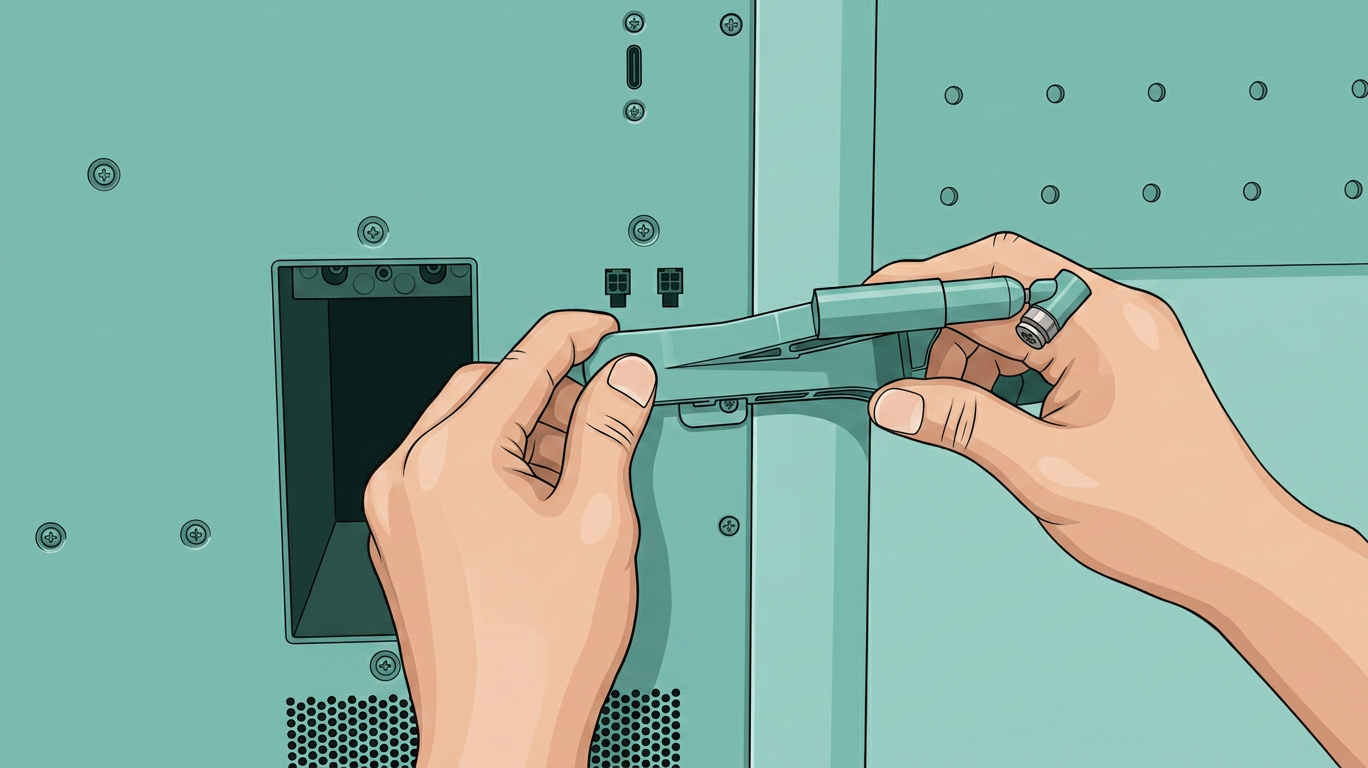

Шаг 25. Открутите винт, крепящий воздушный насос. (Только лазерная версия требует откручивания этого винта; версия без лазера может пропустить этот шаг.)

Ослабьте и медленно выньте винт, чтобы он не упал внутрь принтера.

Пожалуйста, ослабьте винт воздушного насоса перед снятием силиконовой крышки. Винт будет извлечен вместе с крышкой в процессе.

Чтобы предотвратить падение винта в заднюю панель при снятии, силиконовая крышка была переработана с выступающей структурой. Не снимайте крышку до ослабления винта.

Шаг 26. Удалите защитную пленку внутри AMS 2 Pro.

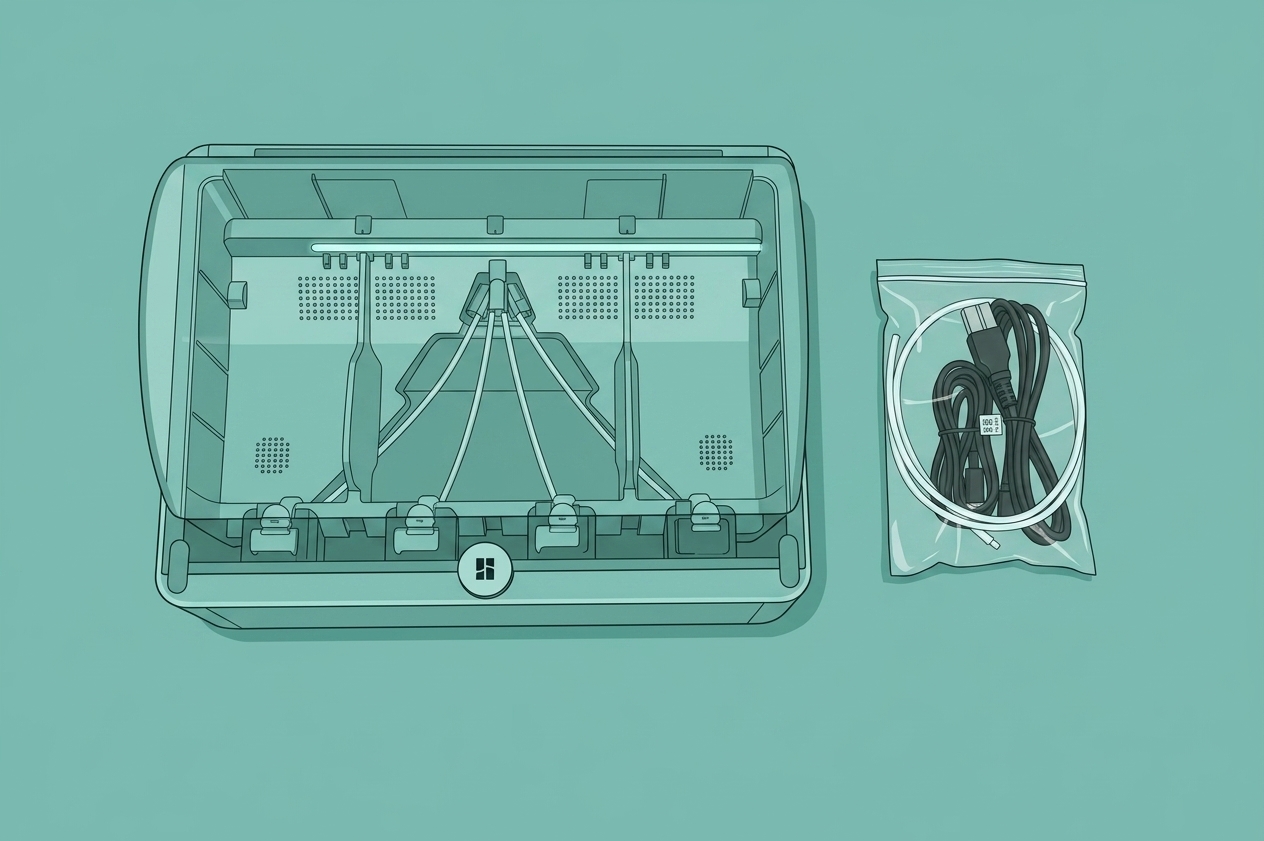

• Аксессуары внутри AMS 2 Pro для комплекта AMS:

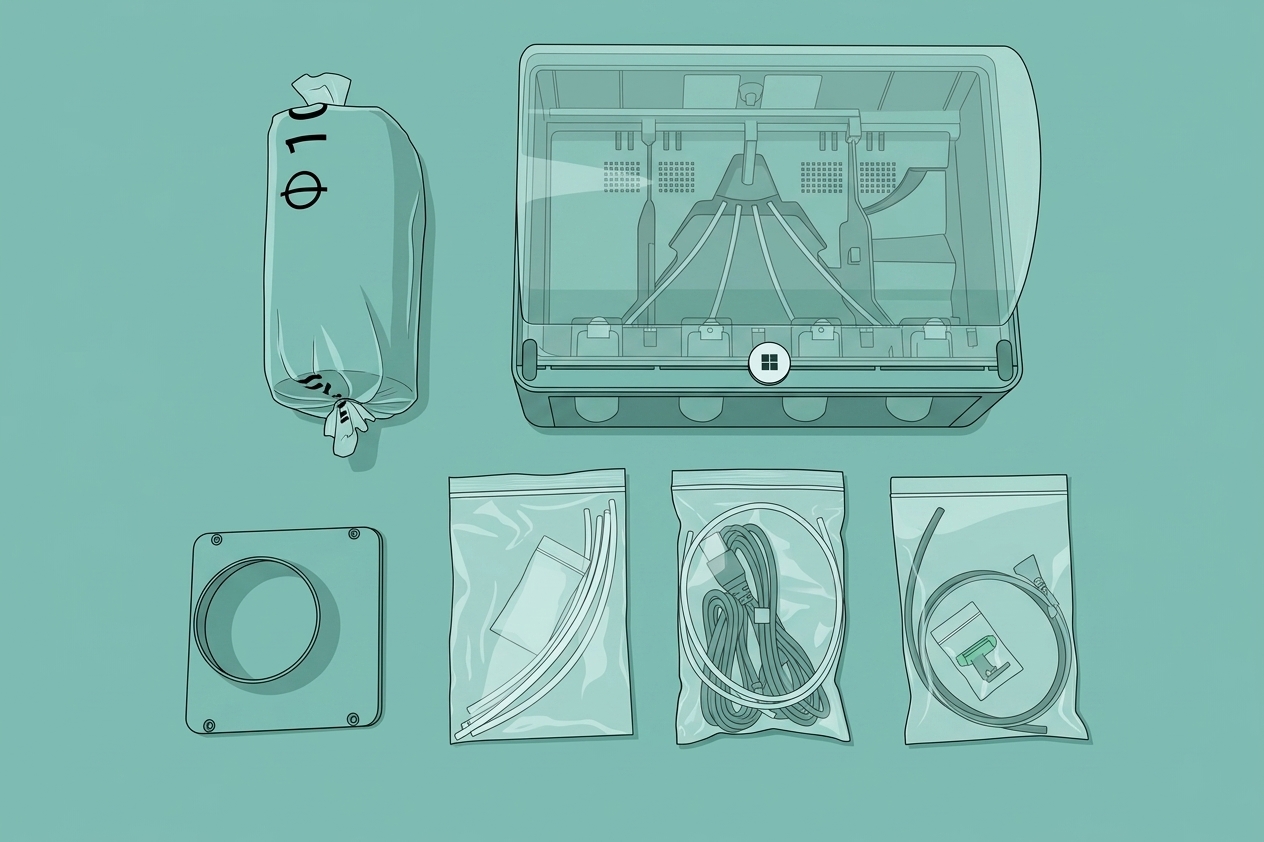

• Аксессуары внутри AMS 2 Pro для лазерного полного комплекта:

Шаг 27. Поместите AMS 2 Pro на принтер.

Шаг 28. Вставьте один конец трубки PTFE в выход филамента AMS 2 Pro.

Шаг 29. Вставьте другой конец в любой соединитель принтера. Толкайте, пока трубка не перестанет двигаться вперед. Трубка полностью вставлена, если её видно из окна на буфере.

Примечание:
Из-за различий в длине трубки в разных партиях и версиях всей конфигурации принтера, при условии обеспечения того, что сопротивление загрузки соответствует требованиям, соответствующее укорочение длины трубки может эффективно сократить время печати.
После тестирования и проверки рекомендуется, чтобы длина трубки от AMS до H2D составляла не менее 600 мм для обеспечения наилучших рабочих условий оборудования.

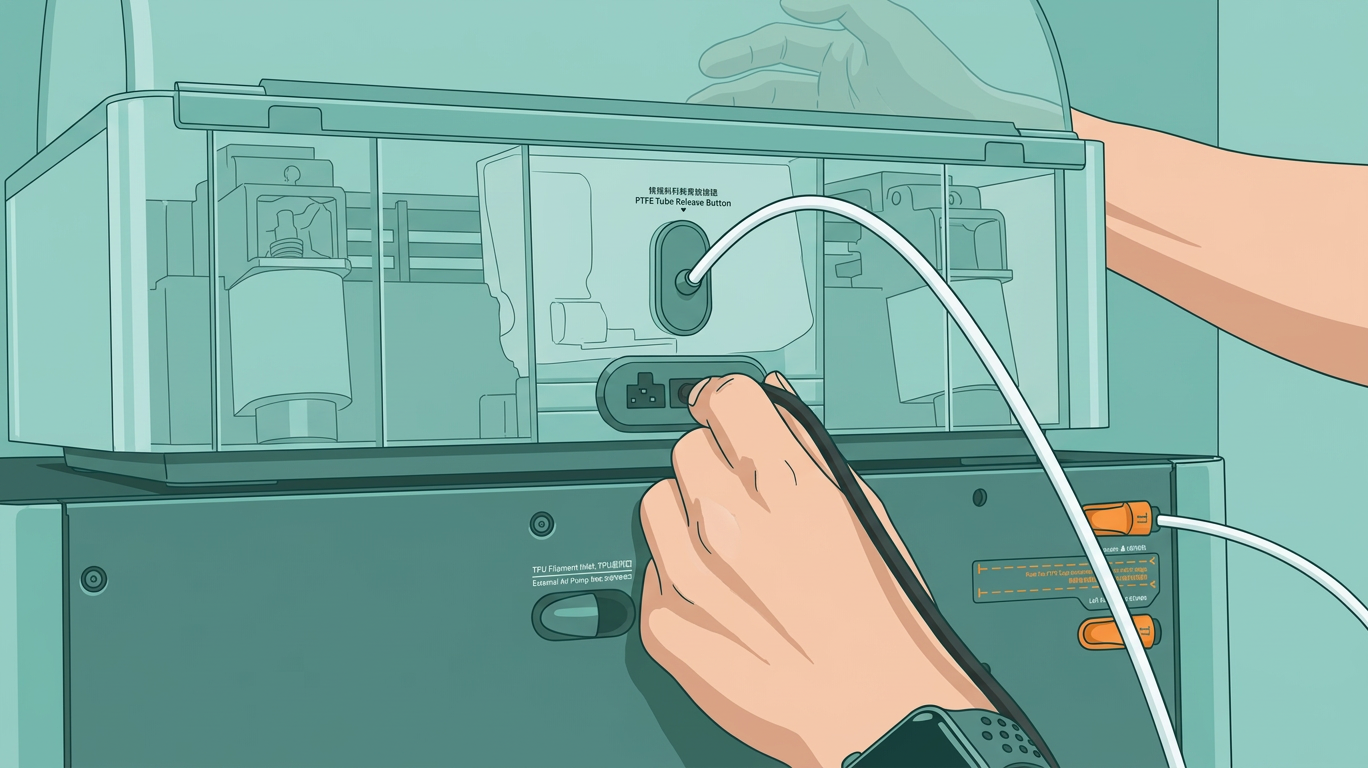

Шаг 30. Вставьте 6-контактный кабель в любой порт AMS 2 Pro, а другой конец — в принтер.

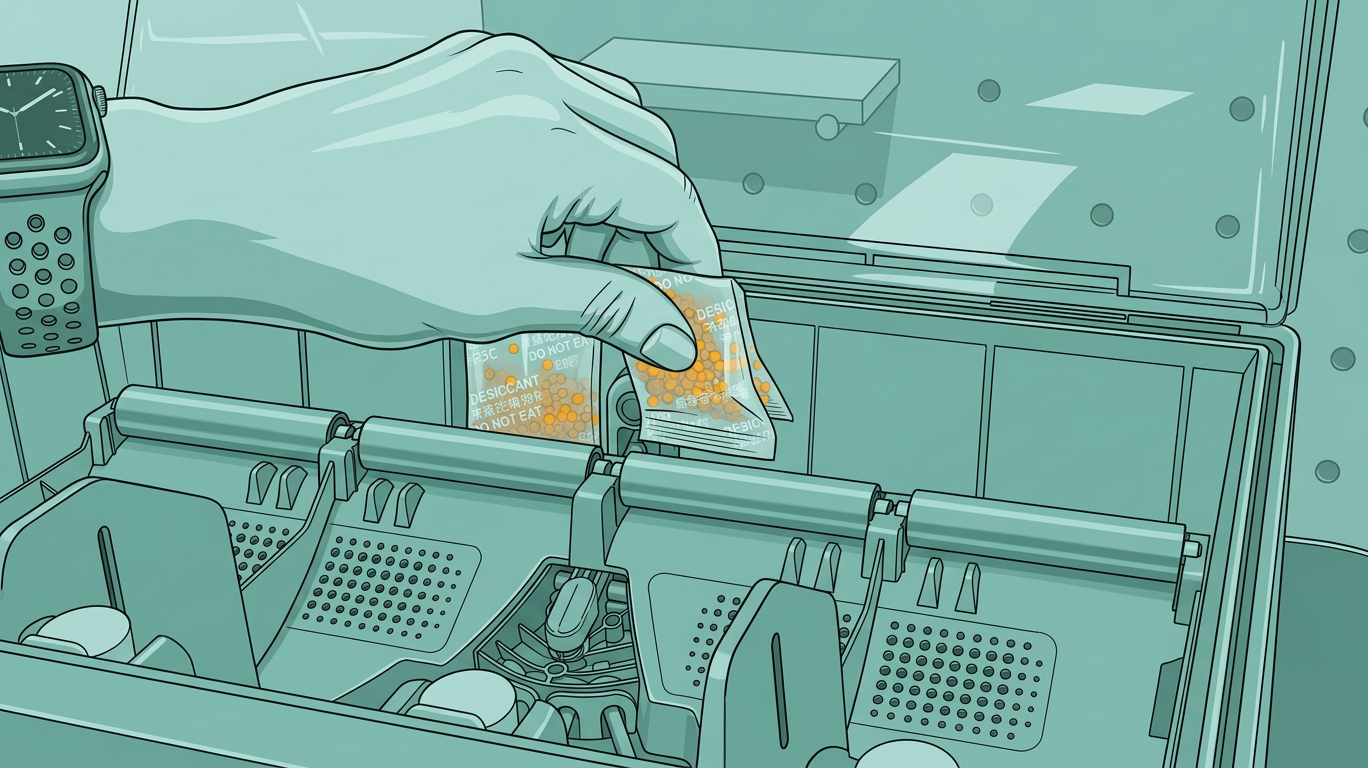

Шаг 31. Достаньте пакеты с силикагелем. Удалите упаковочный материал и поместите их на исходное место.

Шаг 32. Совместите паз и установите держатель катушки на место.

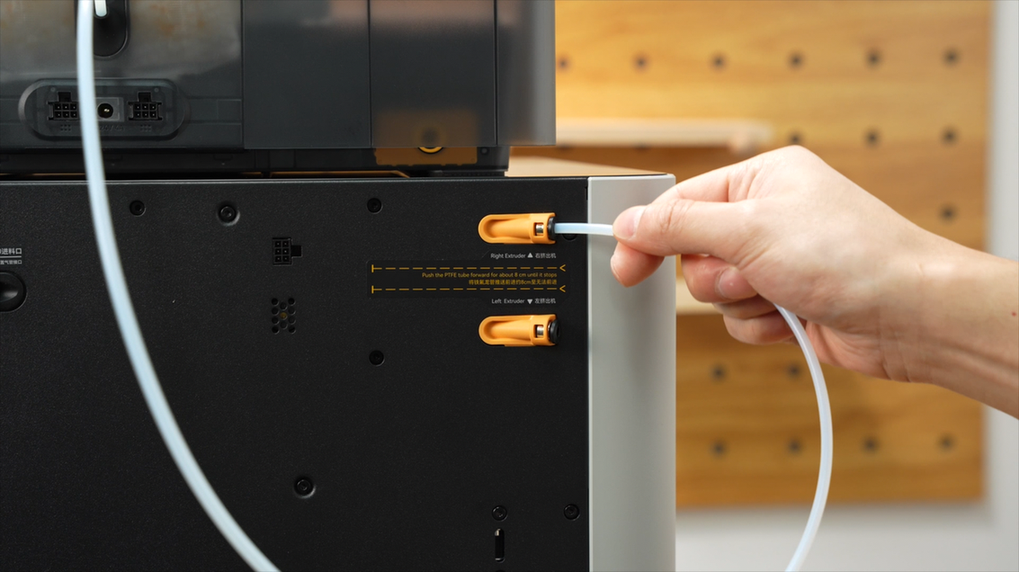

Шаг 33. Вставьте один конец трубки PTFE в держатель катушки, а другой конец — в другой соединитель принтера. Толкайте трубку, пока она не перестанет двигаться вперед. Трубка полностью вставлена, если её видно из окна на буфере.

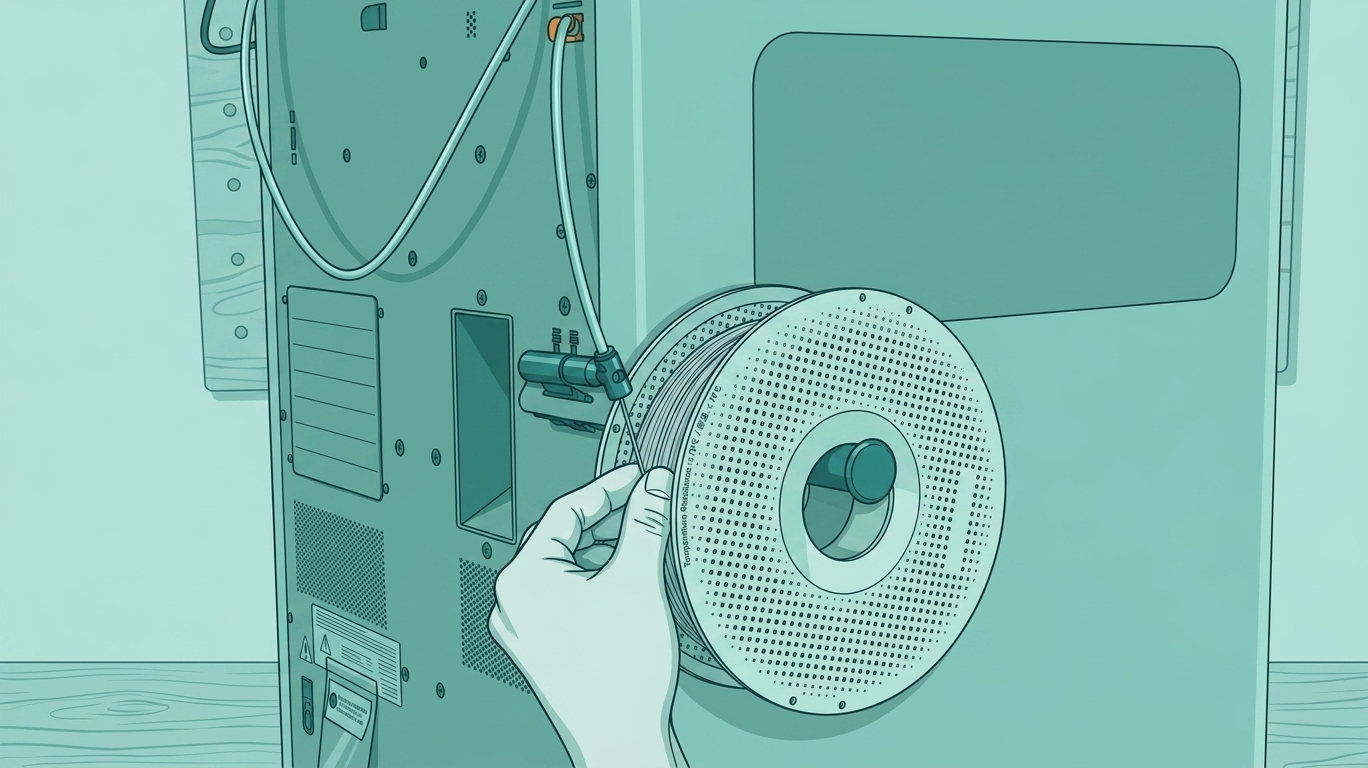

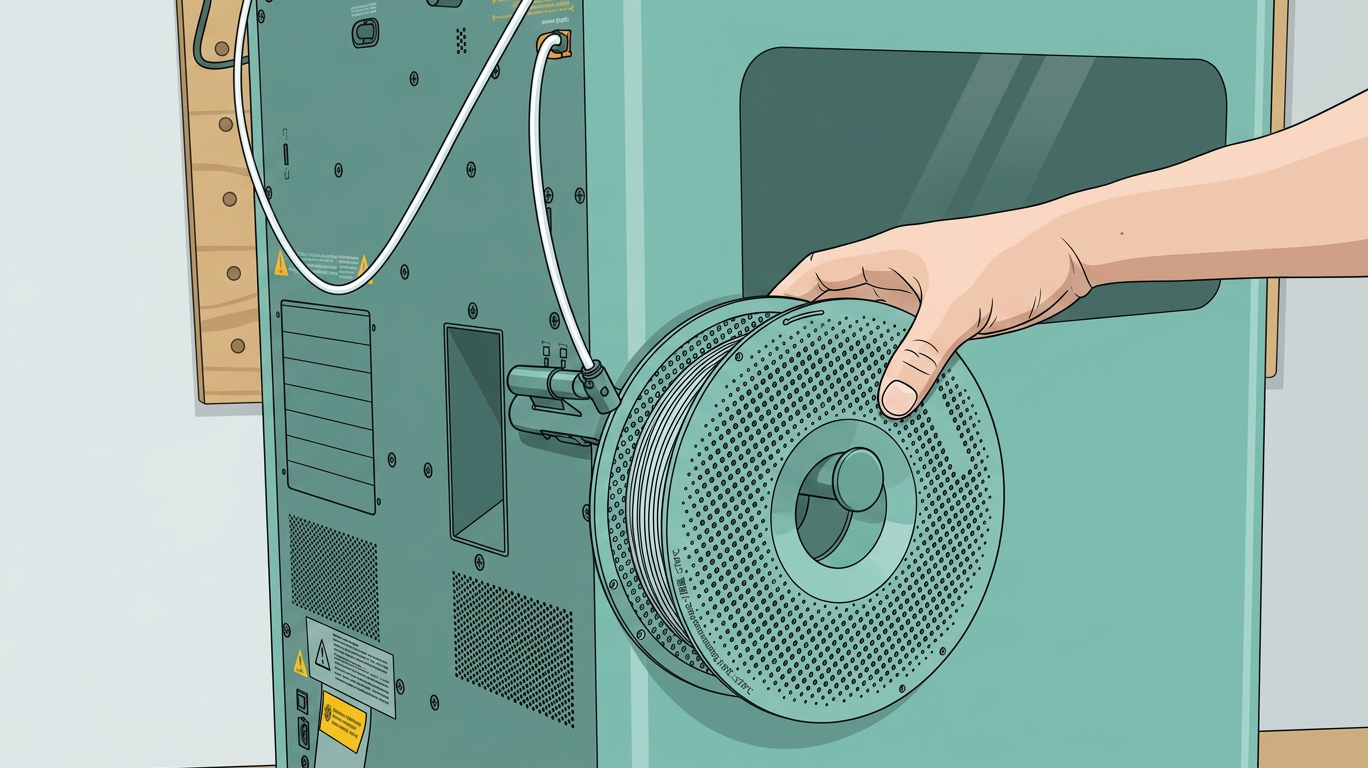

Шаг 34. Поместите катушку филамента на держатель катушки. Вставьте и продвиньте филамент в трубку PTFE, пока он не перестанет двигаться вперед.

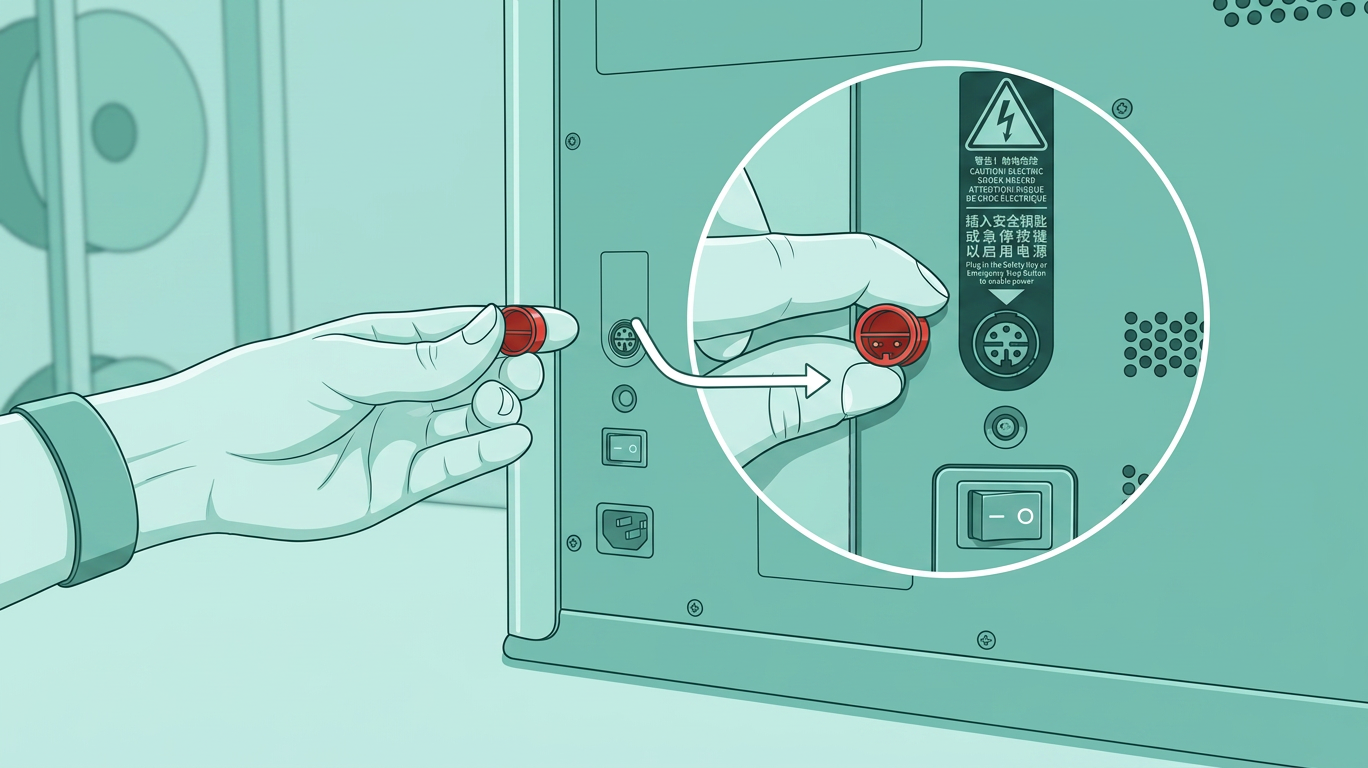

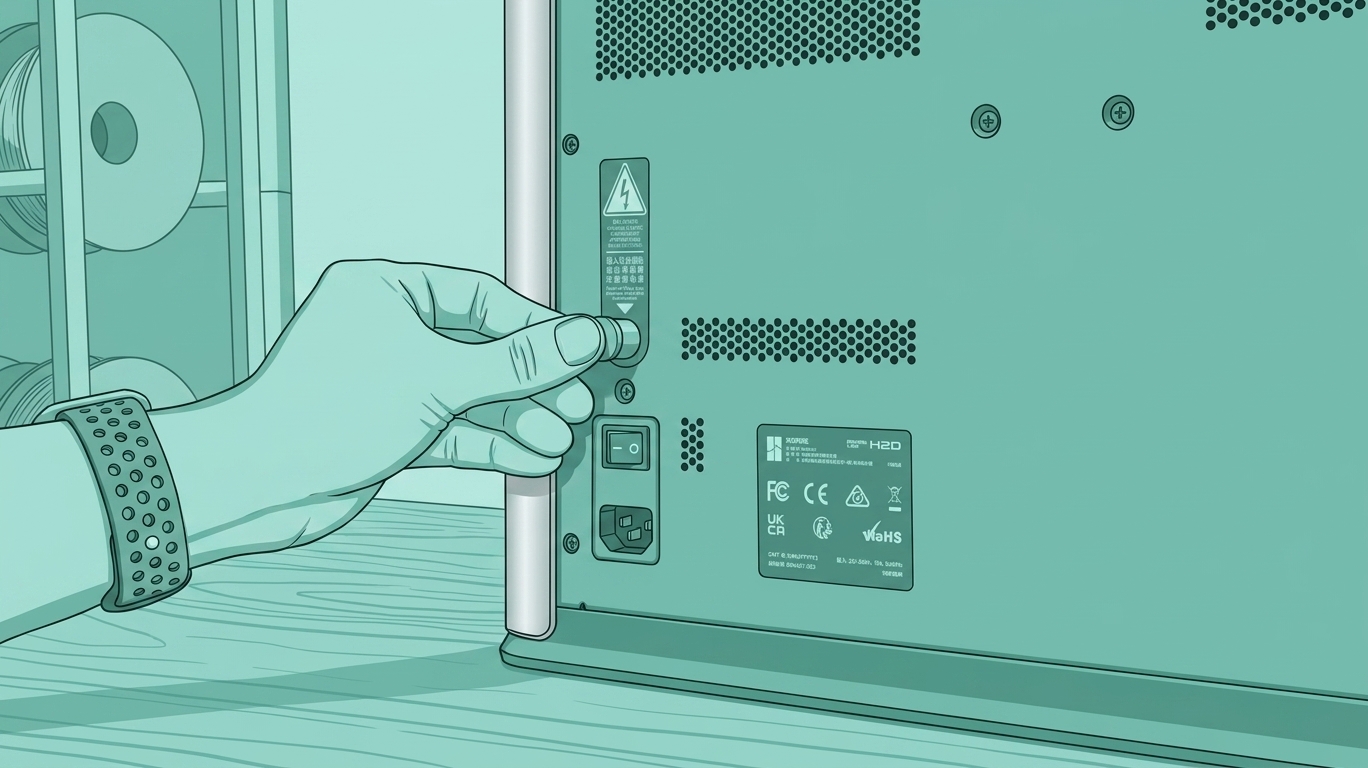

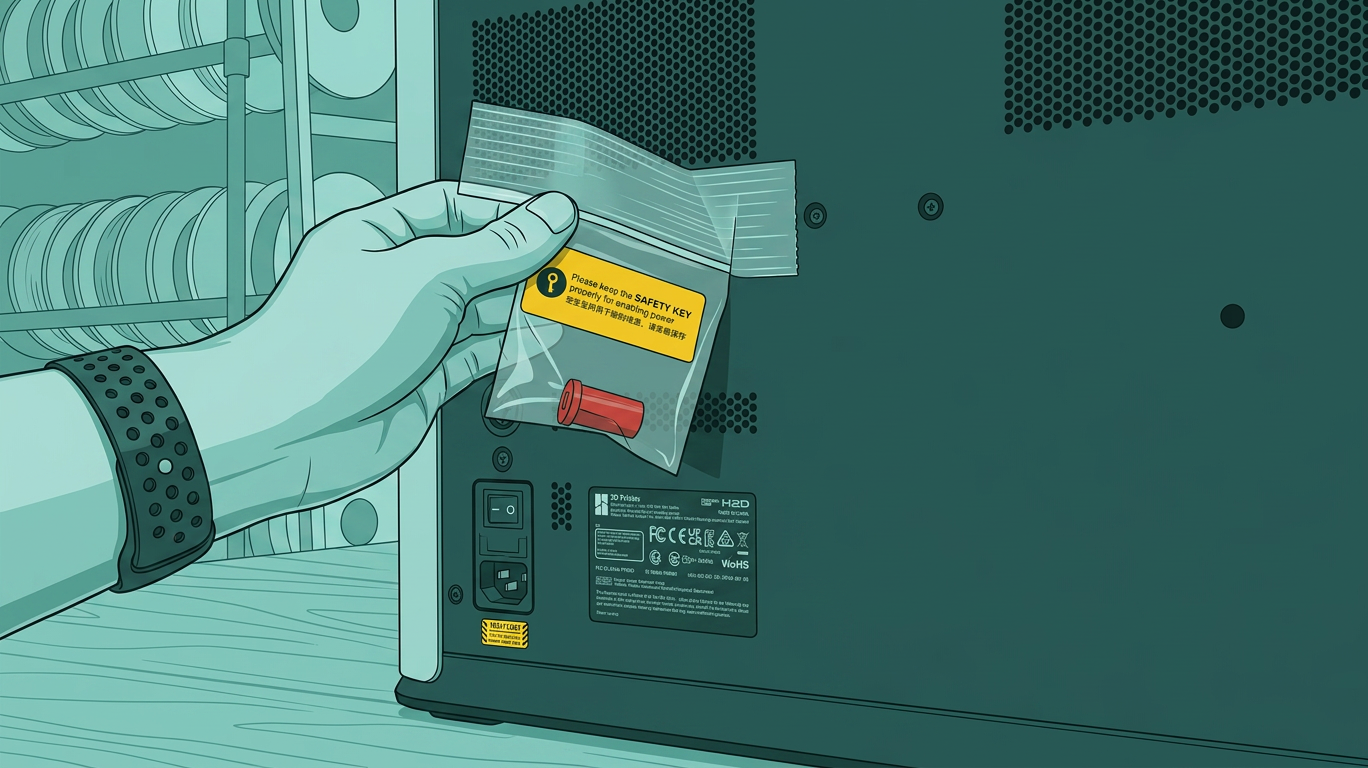

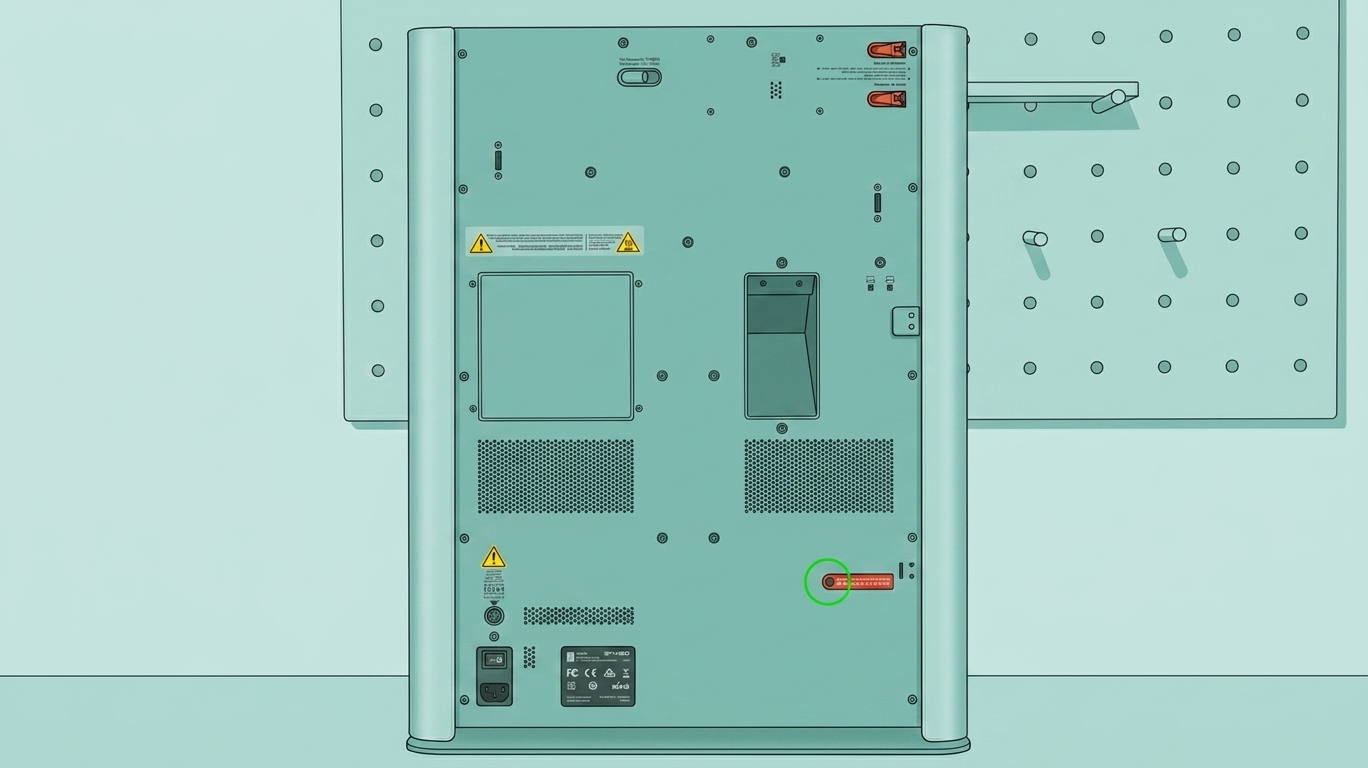

Шаг 35. Достаньте ключ безопасности сзади. Совместите и вставьте ключ безопасности.

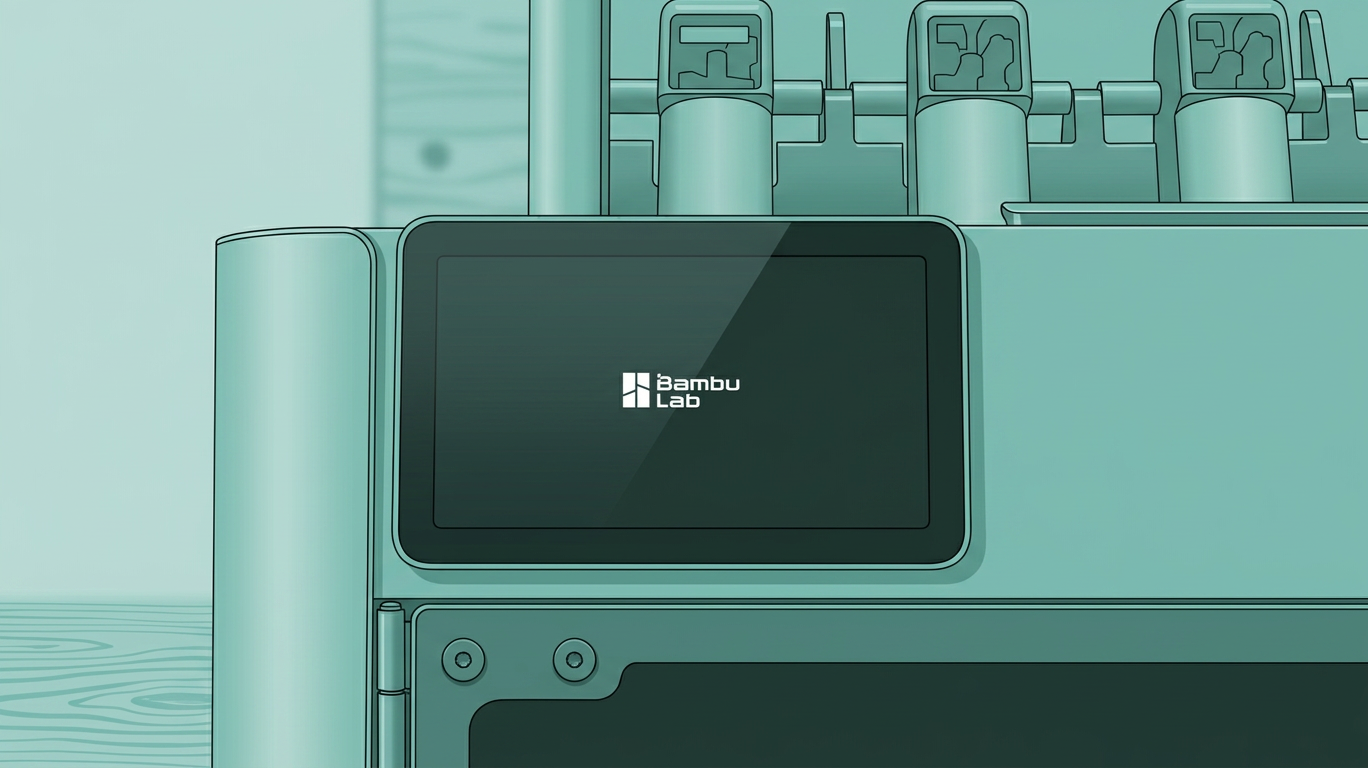

Шаг 36. Вставьте шнур питания и включите принтер.

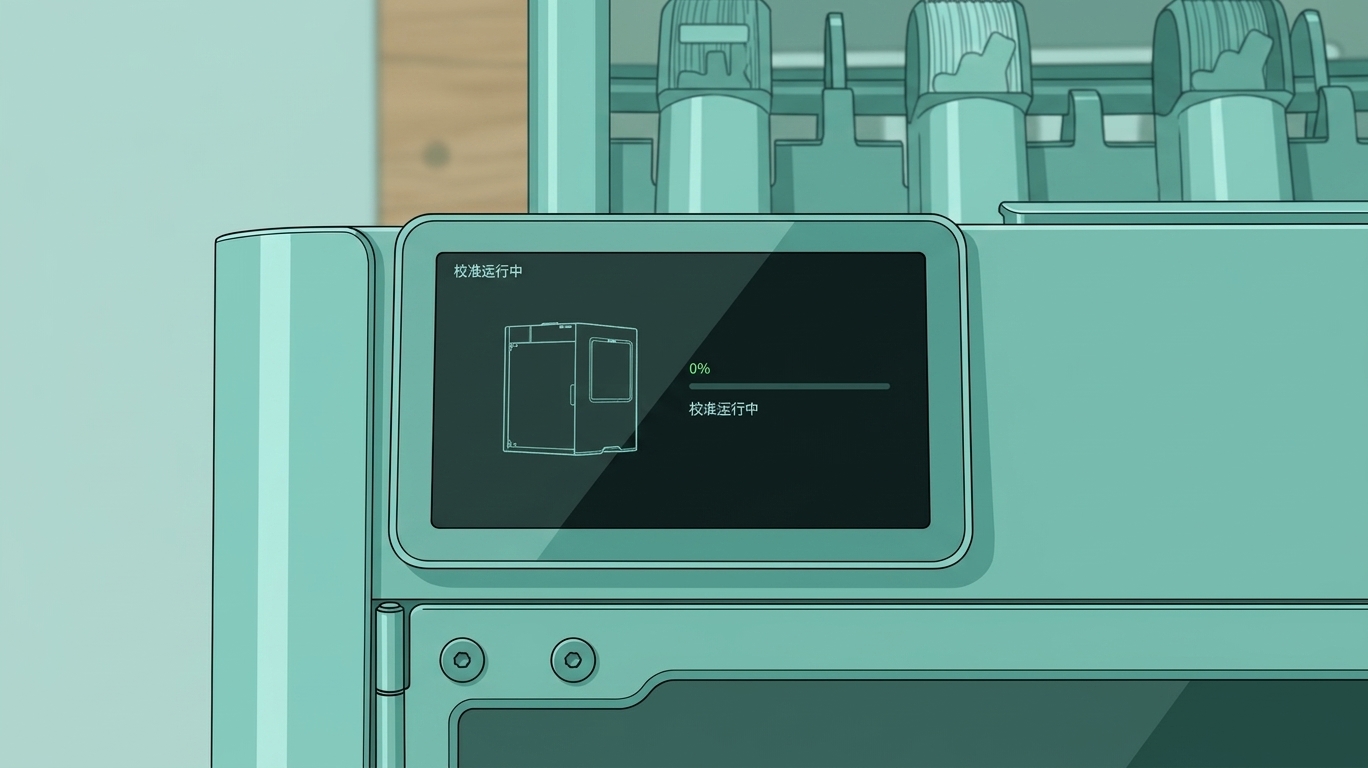

Шаг 37. Следуйте инструкциям для выполнения первой калибровки.

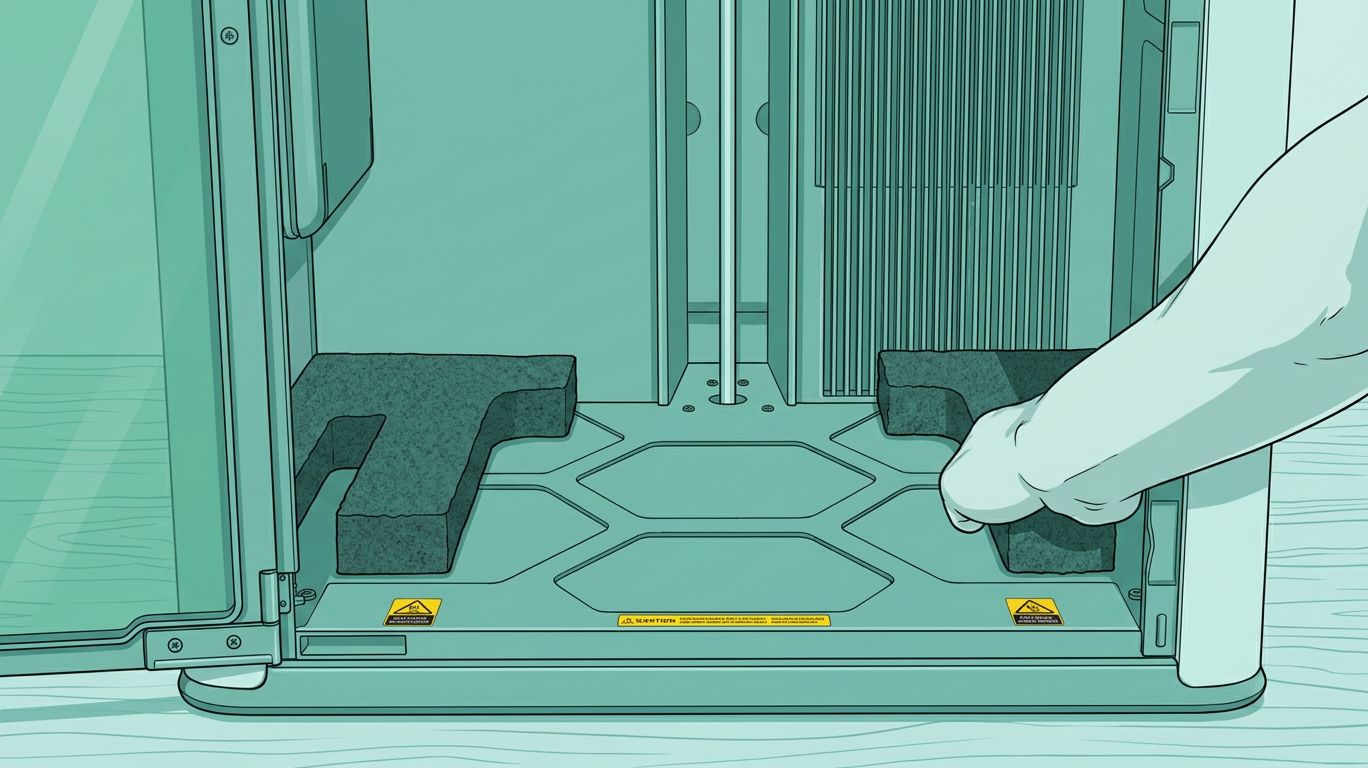

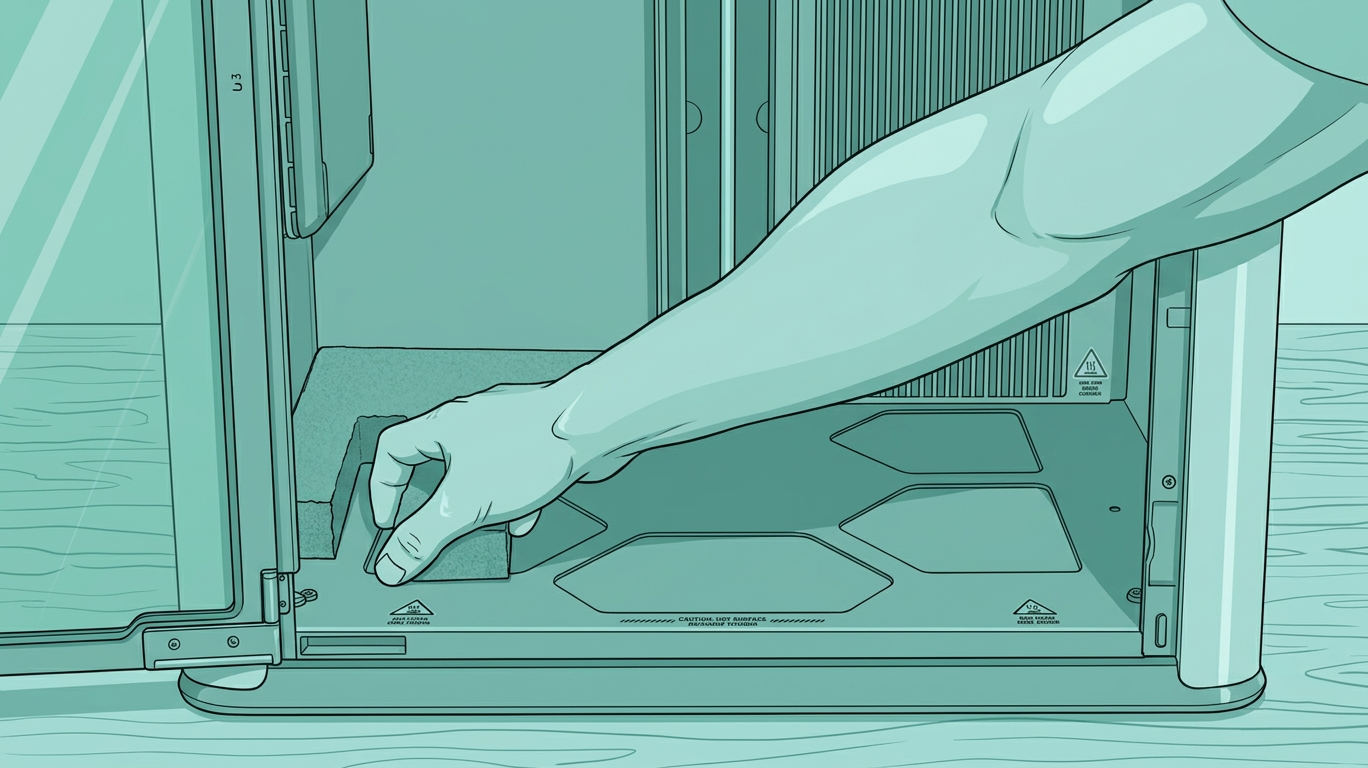

Шаг 38. После завершения калибровки достаньте кусочки пены под нагревательным столом.

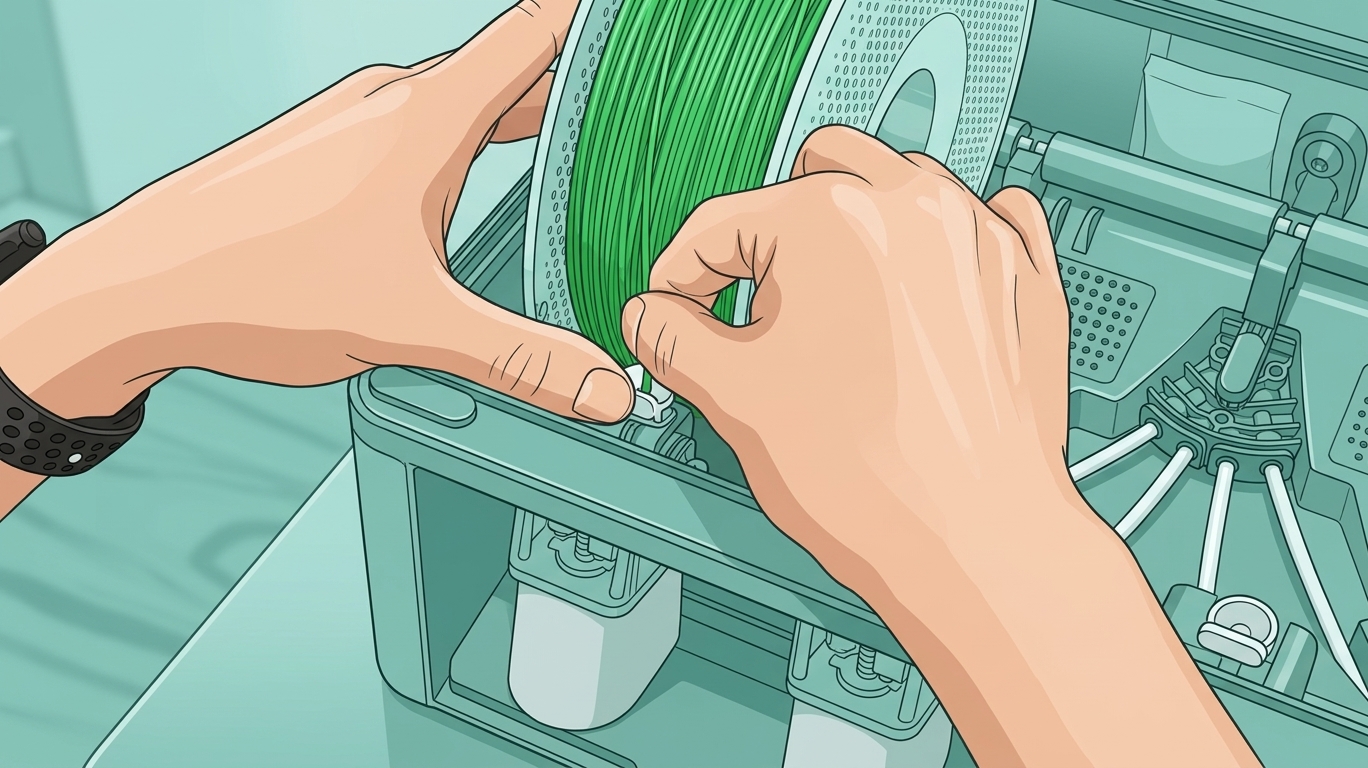

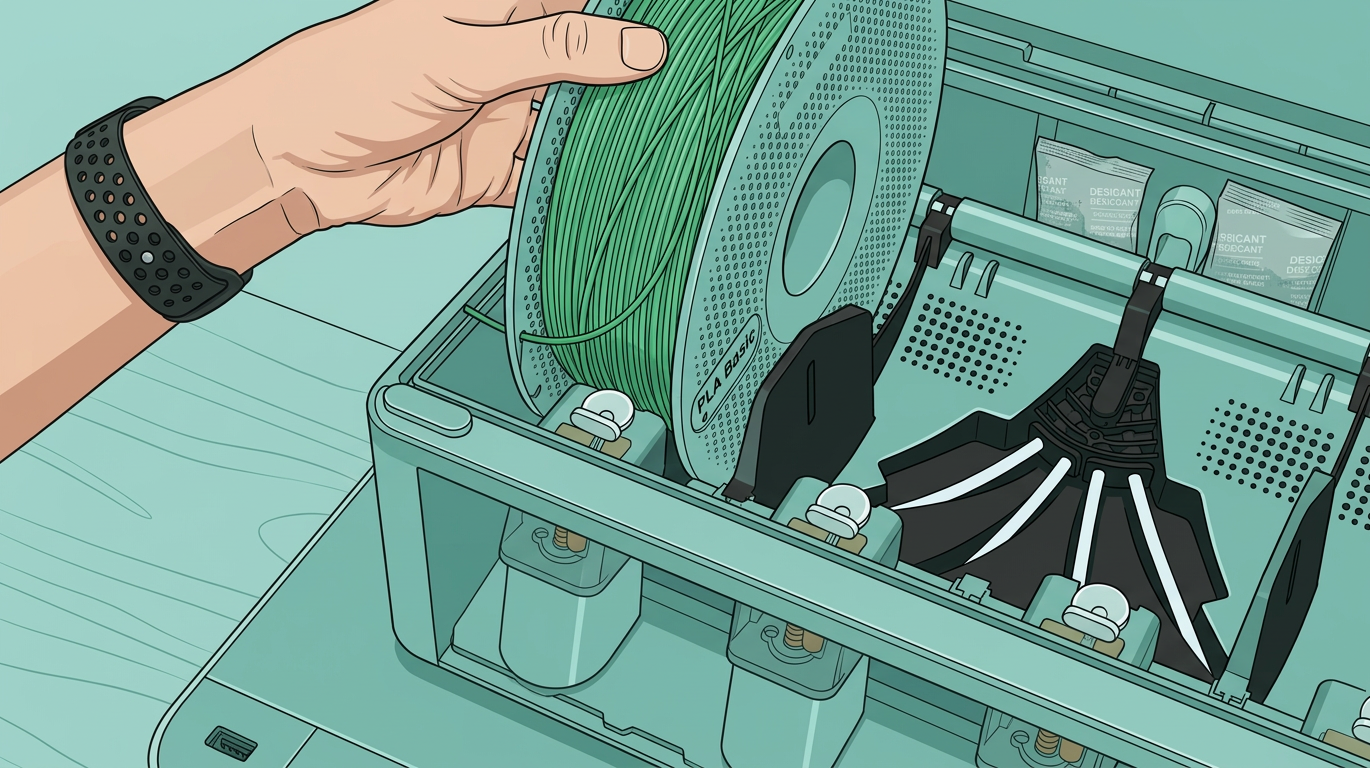

Шаг 39. Поместите катушку филамента в AMS 2 Pro. Нажмите на лепесток подавателя и вставьте филамент, чтобы AMS 2 Pro мог предварительно загрузить его.

Когда светодиод загорается, AMS 2 Pro готов к печати.
