Это руководство содержит подробные инструкции по установке, снятию и хранению Режущего модуля и его сопутствующих аксессуаров (Режущий коврик, Держатель ножа, Лезвие ножа, Перьевой модуль и т.д.). Оно охватывает полный процесс: от подготовки к установке, закрепления компонентов, регулировки защелки до безопасной эксплуатации и обслуживания, помогая вам быстро начать работу и минимизировать риск неправильных действий.
При установке и использовании всегда следуйте инструкциям по технике безопасности. Будьте осторожны с лезвиями, чтобы избежать случайных травм.
1. Установка Режущего коврика
Снимите платформу для печати с нагреваемого стола. Если высота нагреваемого стола неудобна для работы, вы можете опустить её через сенсорный экран.
В зависимости от используемого материала выберите подходящую липкую сторону коврика, чтобы она смотрела вверх, и снимите защитную пленку с этой стороны (не снимайте пленку со стороны, контактирующей с нагреваемым столом).
Не выбрасывайте снятую защитную пленку. Когда коврик не используется, наклейте пленку обратно, чтобы предотвратить прилипание пыли или мусора и сохранить адгезию коврика.

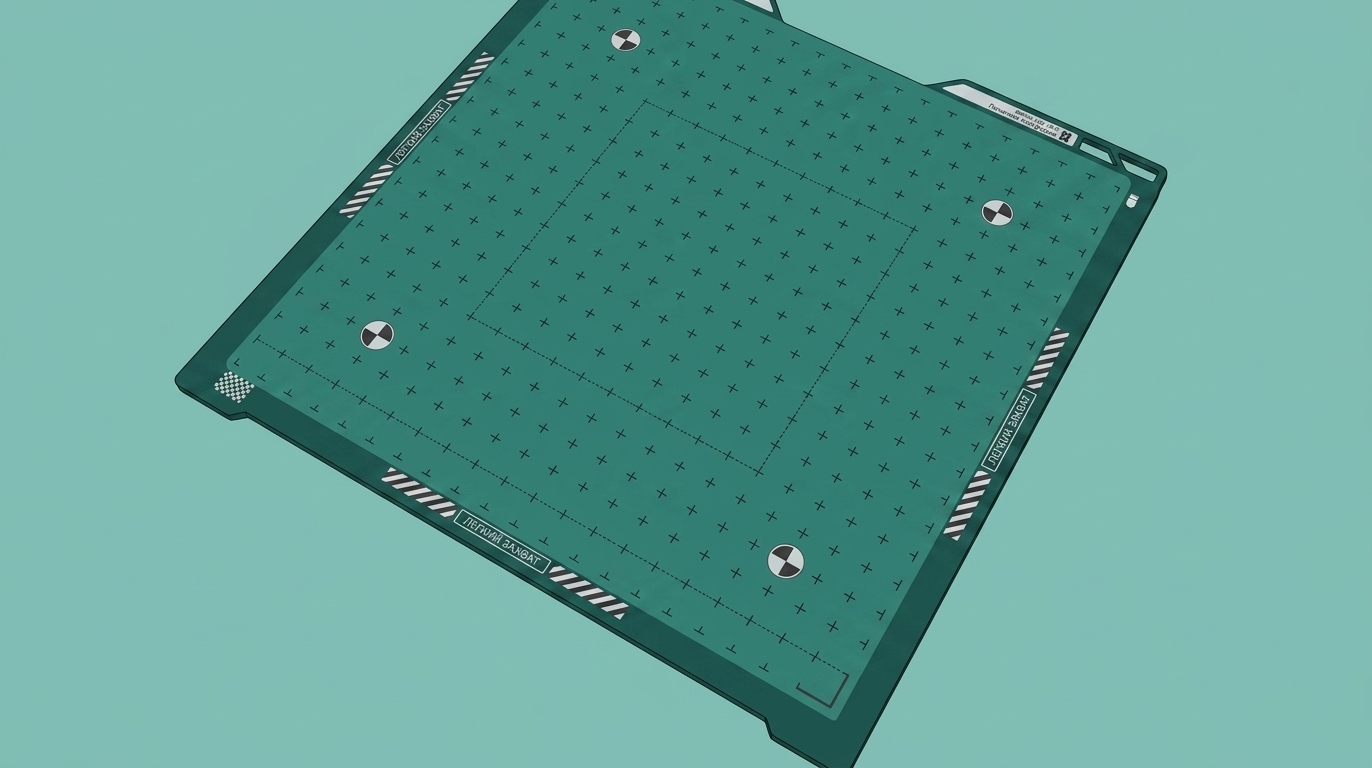

Установите Режущий коврик на нагреваемый стол, убедившись, что оба угла плотно прилегают к позиционирующим блокам.
h2s_maintenance_cutting_pixpin_2025-08-08_11-37-54.png" width="700"/>
2. Установка Режущего модуля
Зажмите нижнюю часть передней крышки инструментальной головки и потяните её вперед, чтобы снять.
Далее снимите колесо индикатора поворота.

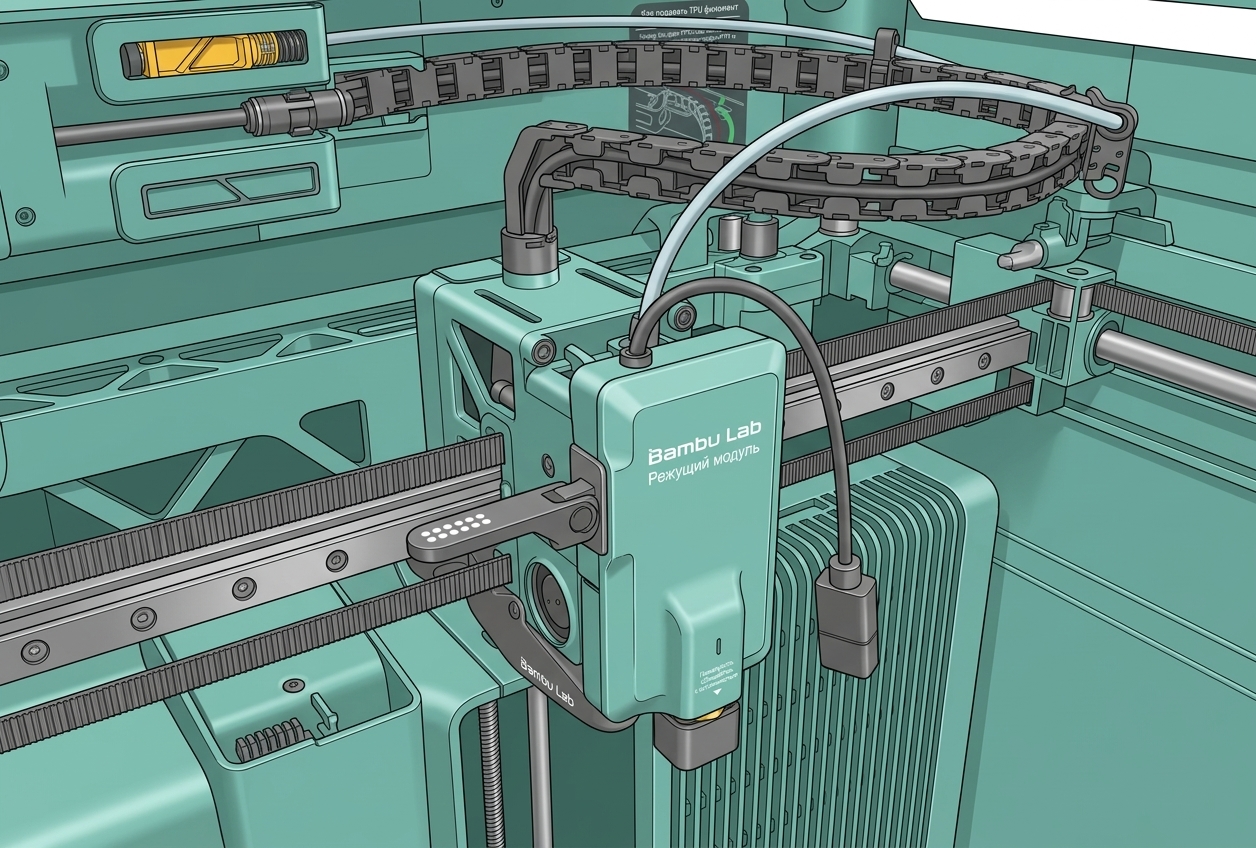

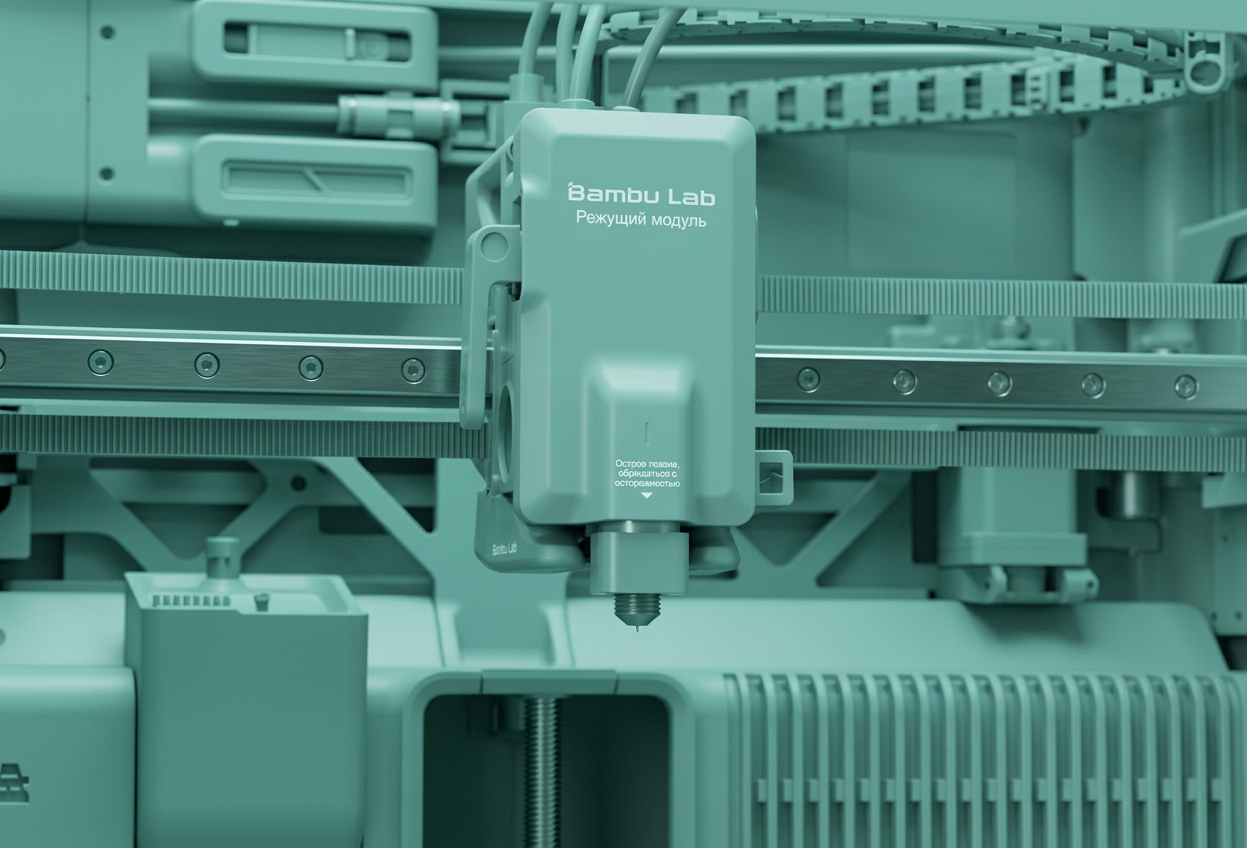

Совместите модуль с соответствующим пазом, вставьте его и нажмите на фиксирующую защелку, чтобы закрепить.
Если защелку нельзя нажать, используйте шестигранный ключ H2.0, чтобы повернуть винт против часовой стрелки на пол-оборота для ослабления, затем попробуйте нажать снова. Если она все еще слишком туго нажимается, ослабьте винт еще на пол-оборота, пока защелка не будет фиксироваться плавно. Если защелка кажется слабой, используйте шестигранный ключ H2.0, чтобы повернуть винт по часовой стрелке на пол-оборота для затяжки. Проверьте снова, и если она все еще слабая, затяните винт еще на пол-оборота, пока защелка не станет надежной.

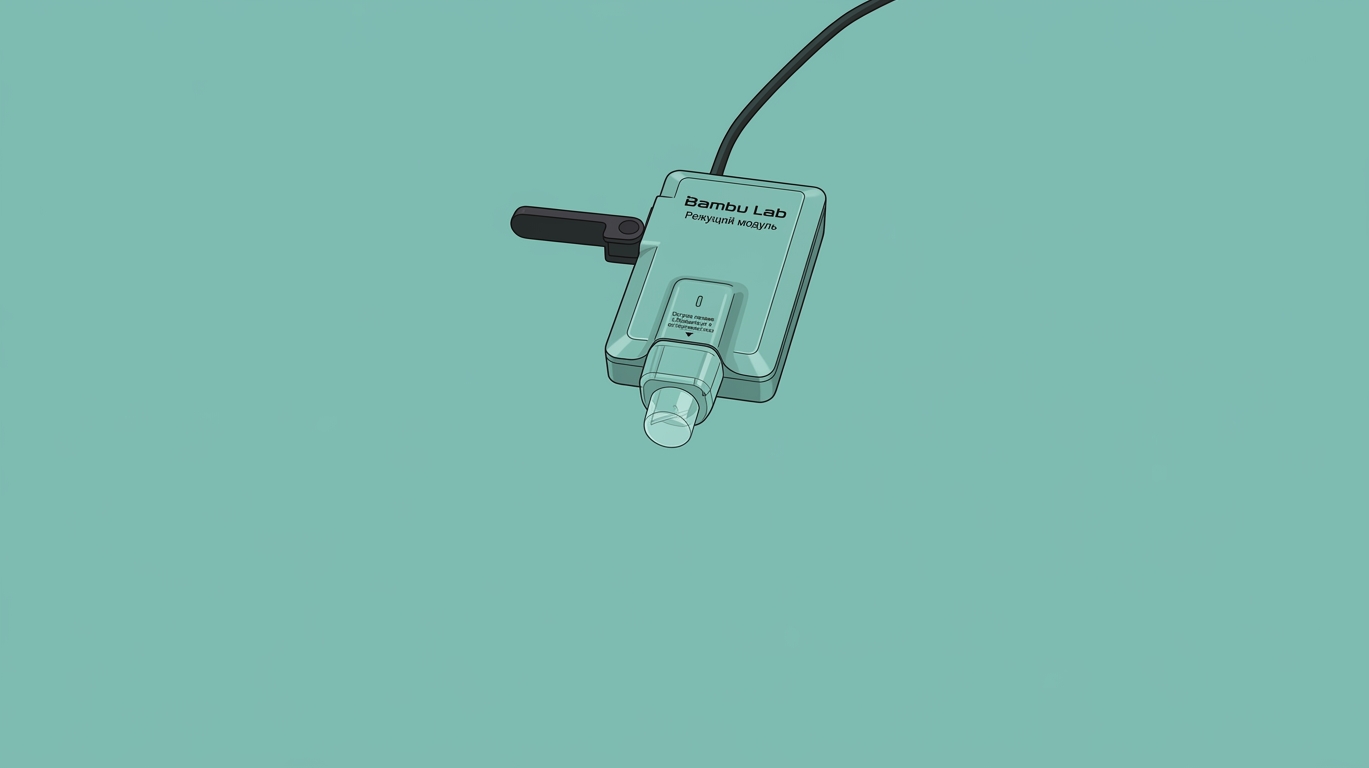

Откройте пылезащитную крышку на порте расширения инструментальной головки и вставьте соединительный кабель в порт.

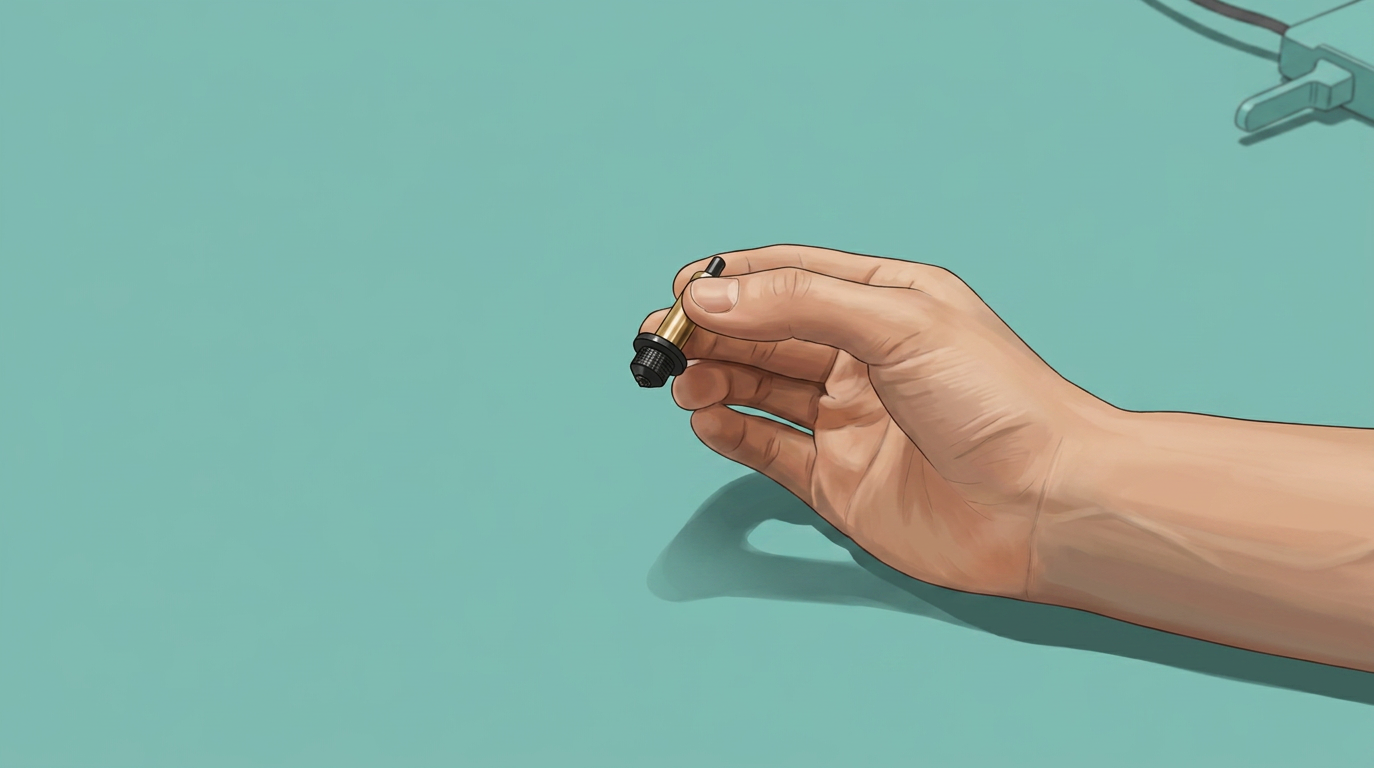

Снимите защитную крышку с держателя ножа. Будьте осторожны, чтобы избежать травм. Мы рекомендуем сохранить эту защитную крышку, чтобы оборачивать ею держатель ножа при снятии или установке.

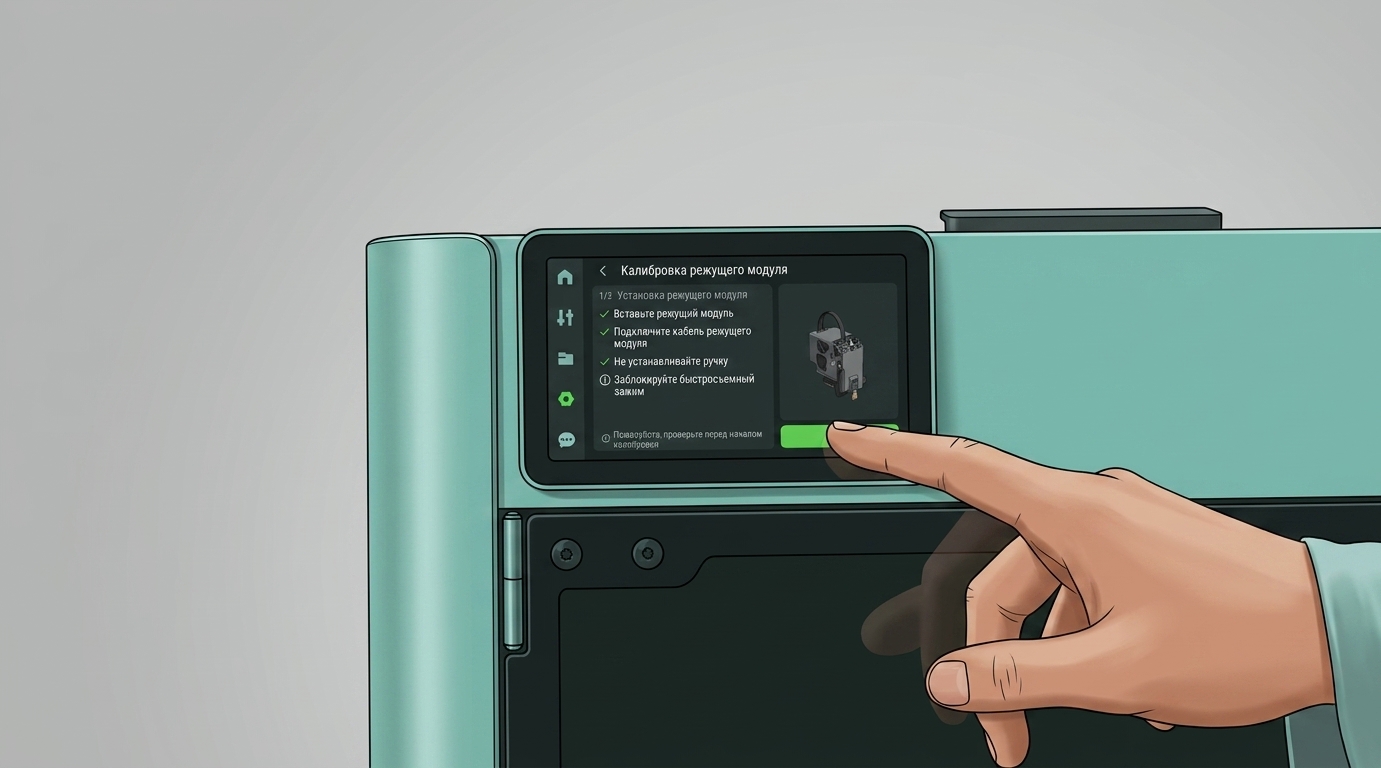

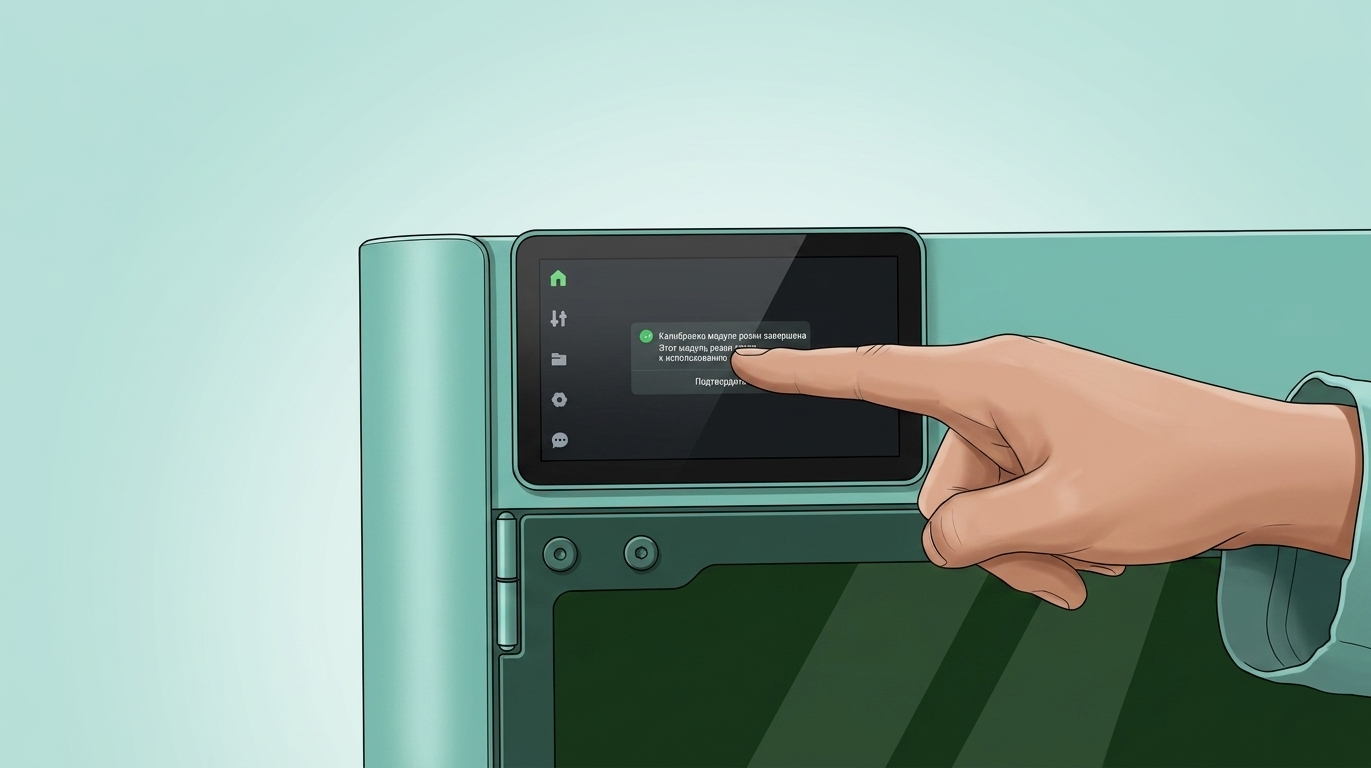

3. Калибровка крепления Режущего модуля
Обратите внимание: При выполнении калибровки крепления Режущего модуля держатель ножа и лезвие должны быть установлены. Не устанавливайте Перьевой модуль в процессе.
Для более подробных инструкций по распаковке, установке и использованию см.: Введение в основные компоненты Резака/Пера и рабочий процесс
4. Установка Перьевого модуля (для функции рисования)

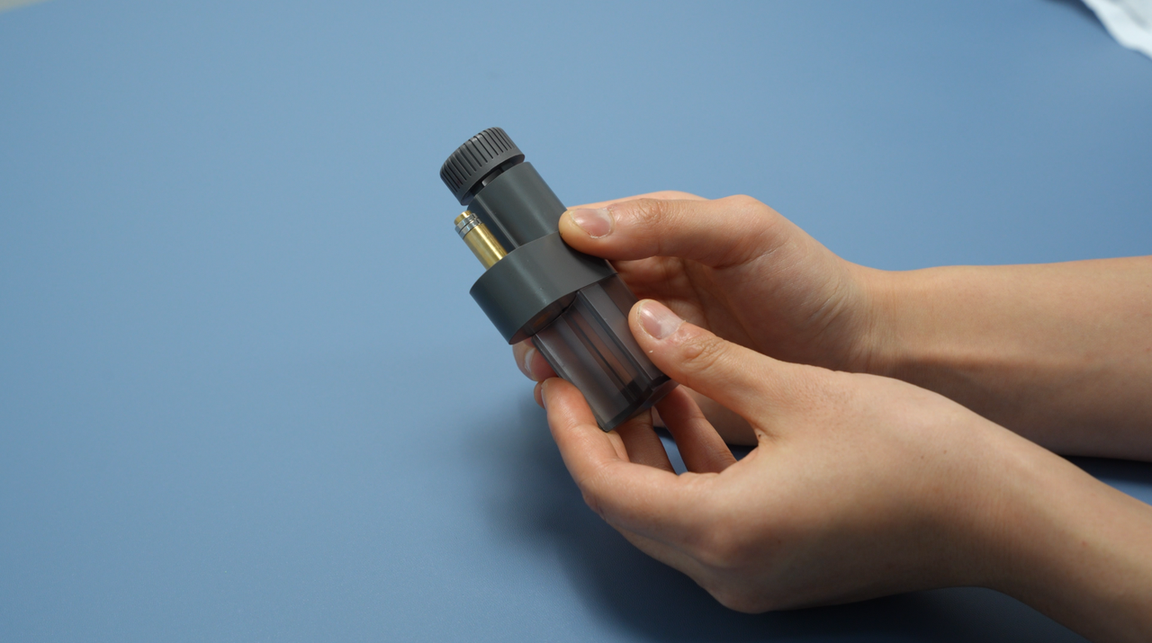

Снимите блок высоты с адаптера пера и установите его на нижнюю часть адаптера.

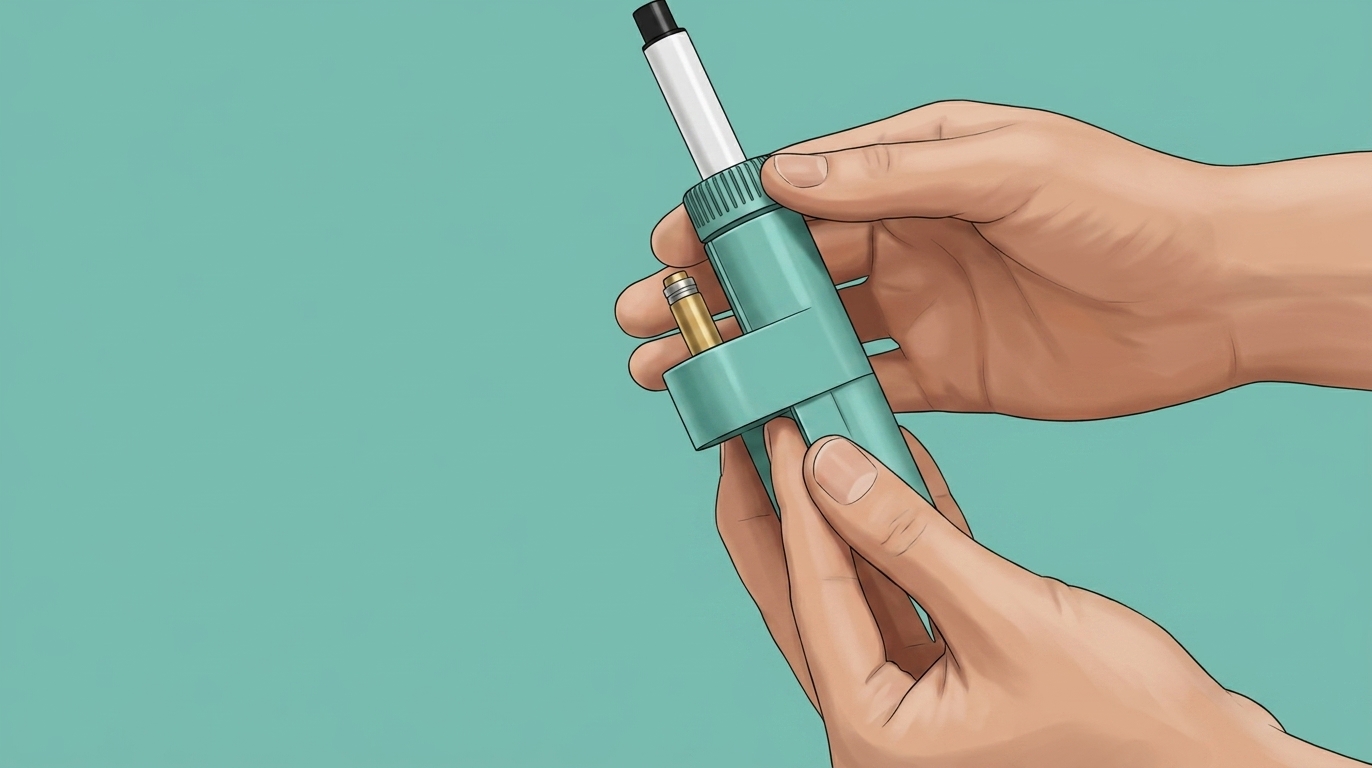

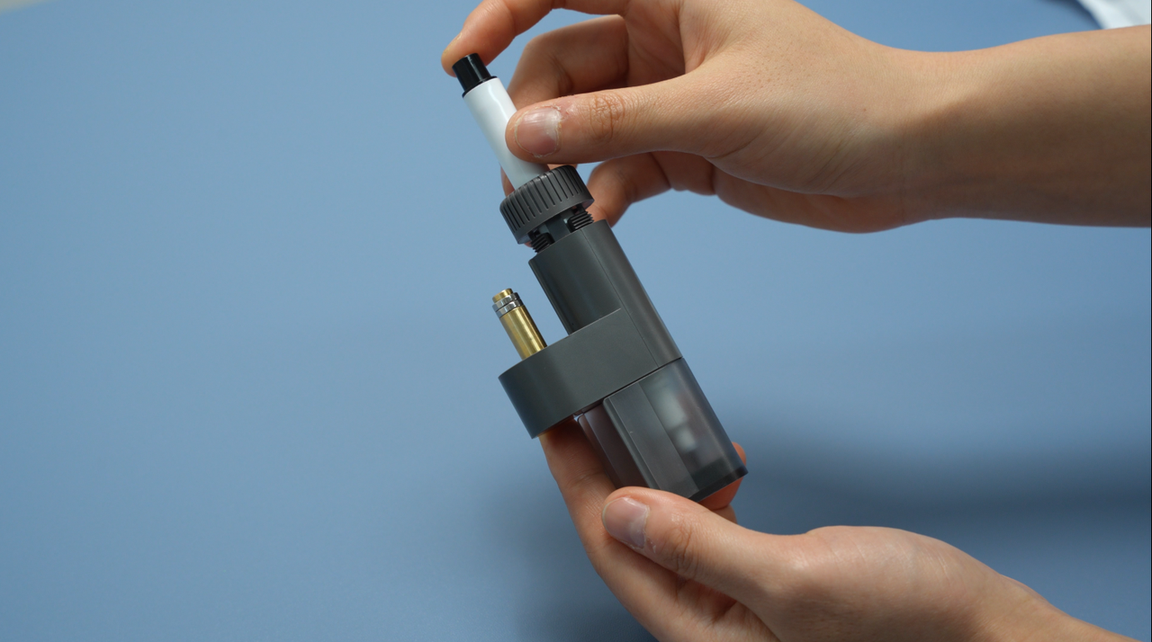

Поверните фиксатор пера против часовой стрелки, чтобы ослабить его, полностью вставьте перо, а затем поверните фиксатор по часовой стрелке, чтобы затянуть.

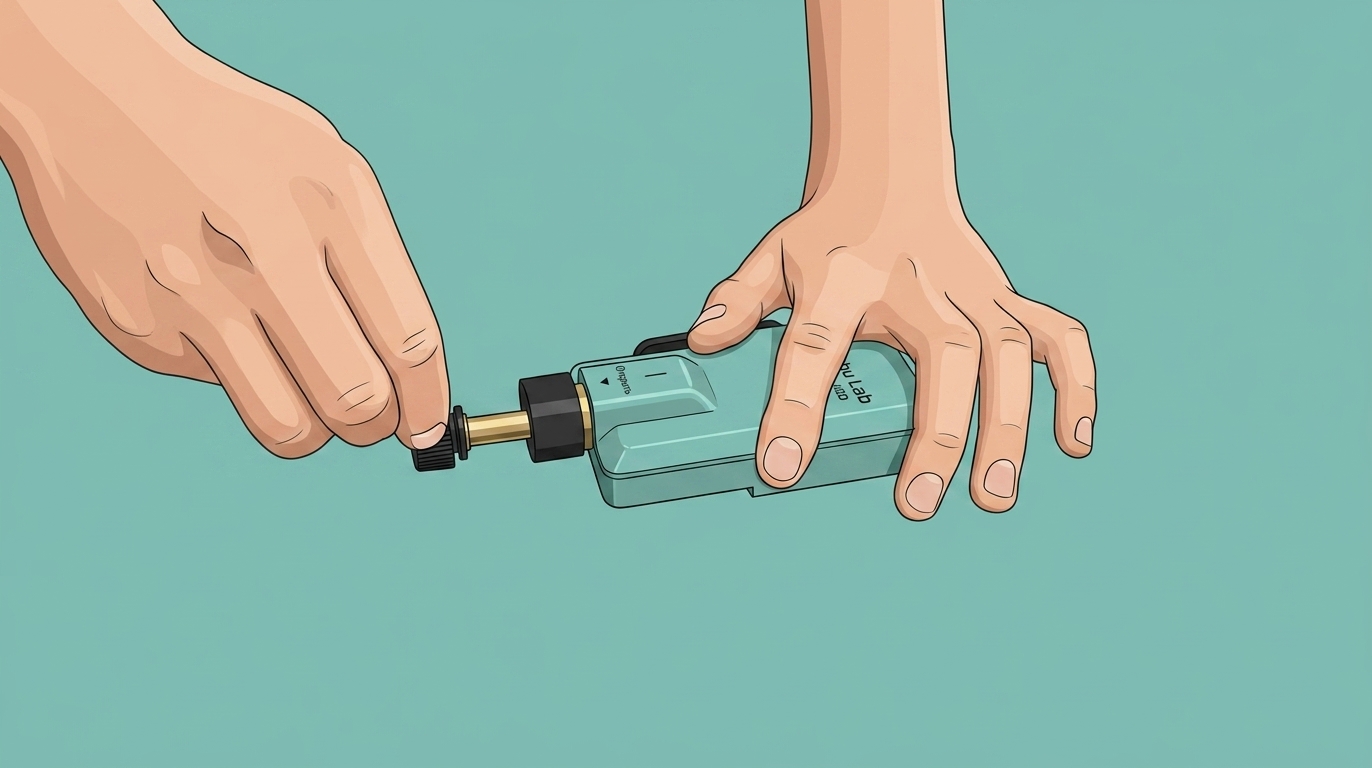

При снятии держателя ножа с модуля можно использовать 3D-печатный инструмент для снятия держателя ножа и лезвия. Если у вас его нет, возьмитесь за круглый край держателя ножа и потяните вниз, чтобы снять. Лезвие очень острое — обращайтесь с ним осторожно, чтобы избежать травм.
Вставьте перо в режущий модуль.
Приложение:
5. Рекомендации по снятию держателя ножа, лезвия и режущего модуля
После снятия режущего модуля накройте держатель ножа (с установленным лезвием) защитным чехлом, чтобы избежать случайных порезов.

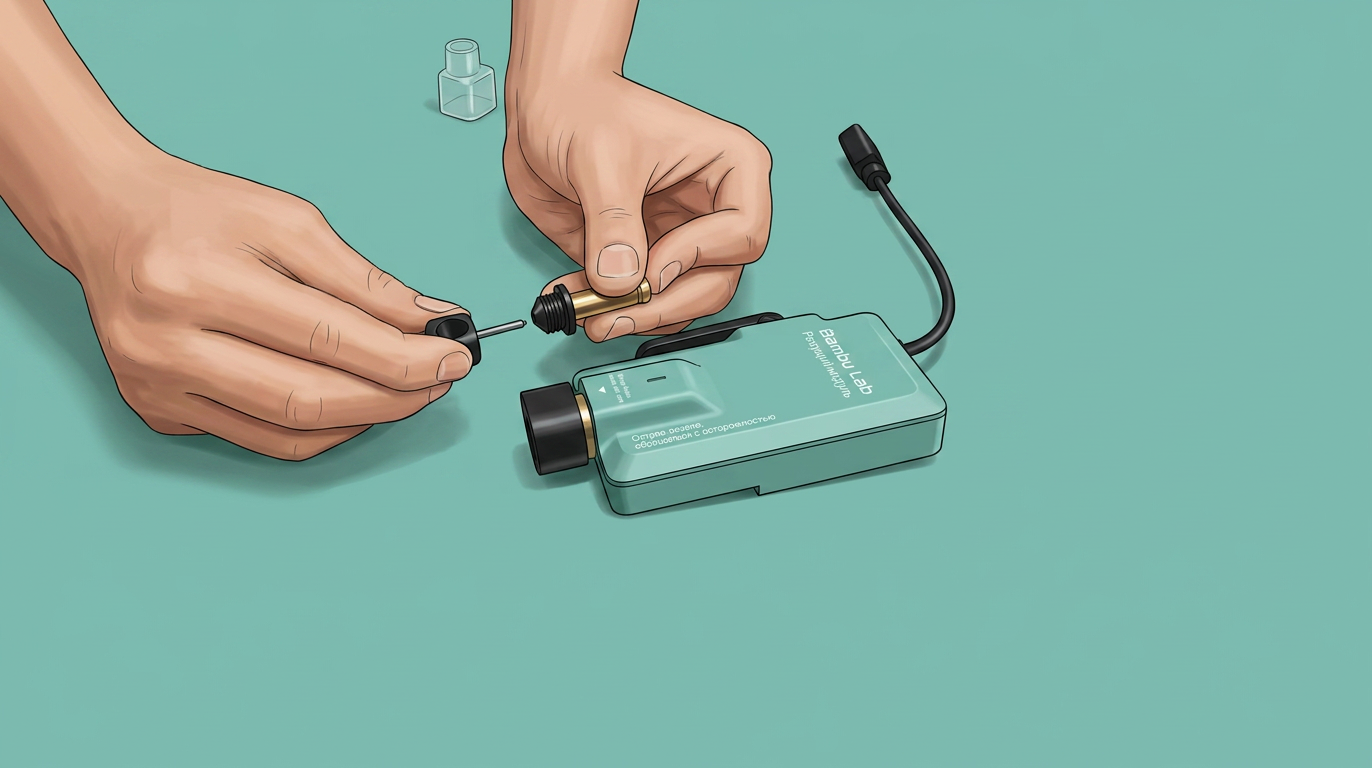

При снятии держателя ножа и лезвия можно использовать 3D-печатный инструмент для снятия держателя ножа и лезвия.

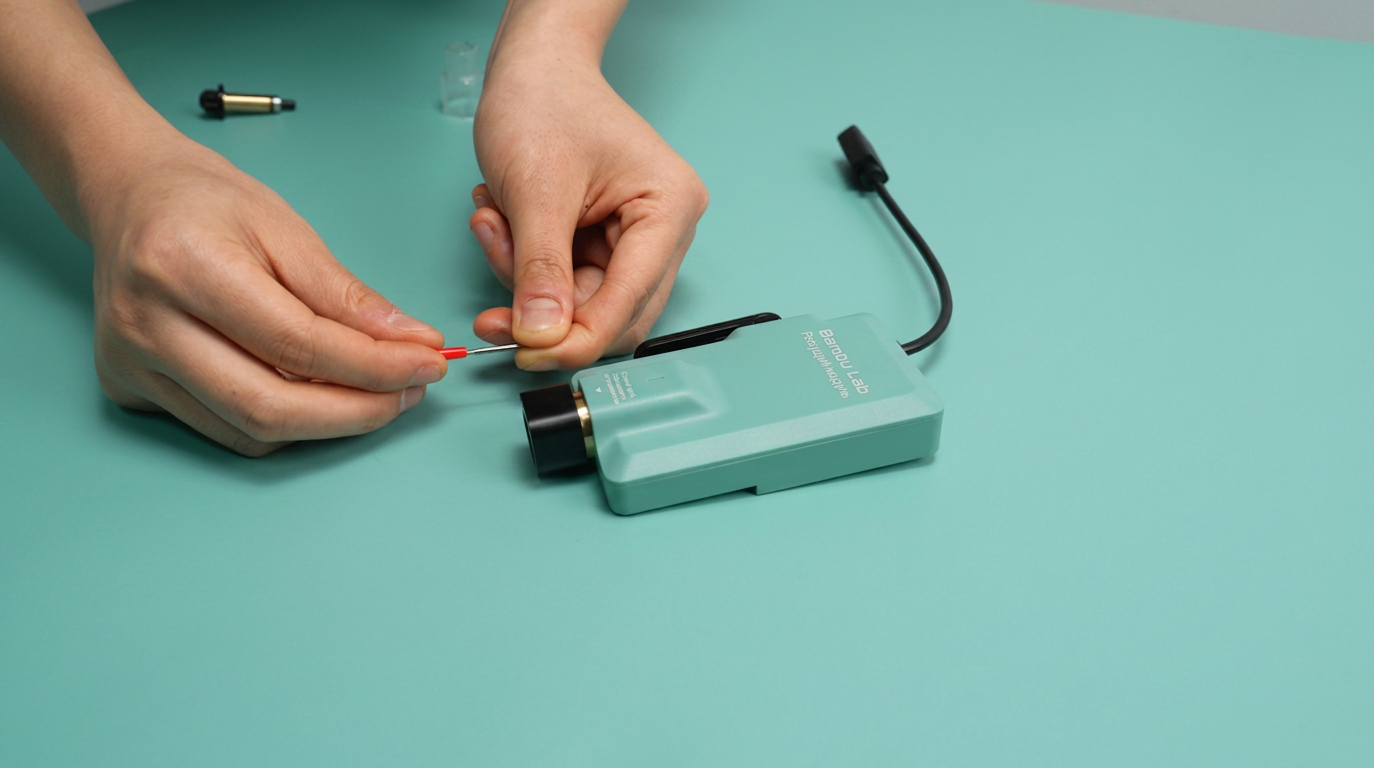

Если у вас нет напечатанного инструмента, вы также можете использовать красный силиконовый чехол для помощи в снятии лезвия, снижая риск травмы.

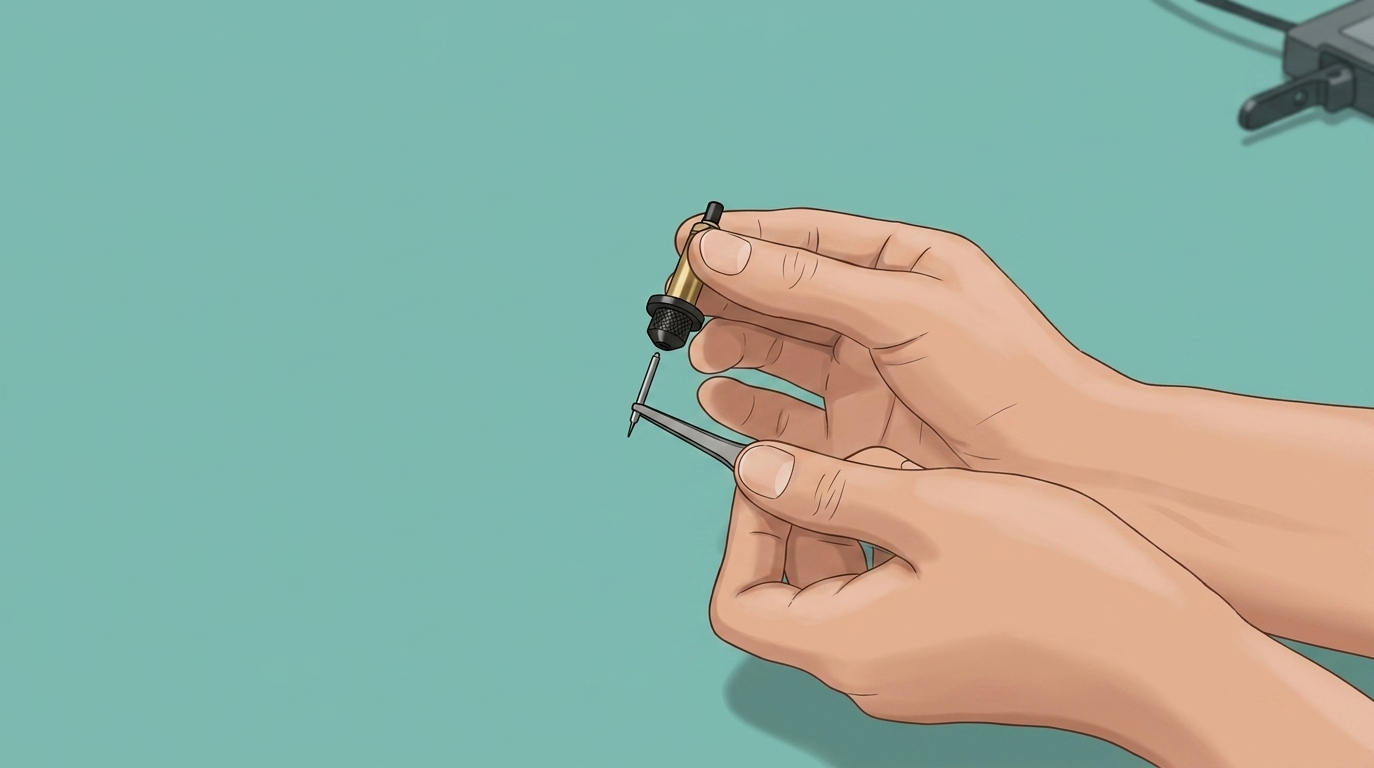

При установке лезвия можно использовать пинцет, чтобы избежать травмы. Держатель ножа магнитный — как только лезвие вставлено на определенную глубину, оно автоматически защелкнется на месте.
6. Рекомендации по хранению режущего коврика
Не выбрасывайте защитную пленку с обеих сторон липкого коврика. Когда коврик не используется, снова наклейте пленку, чтобы предотвратить прилипание мусора и сохранить липкость коврика.
