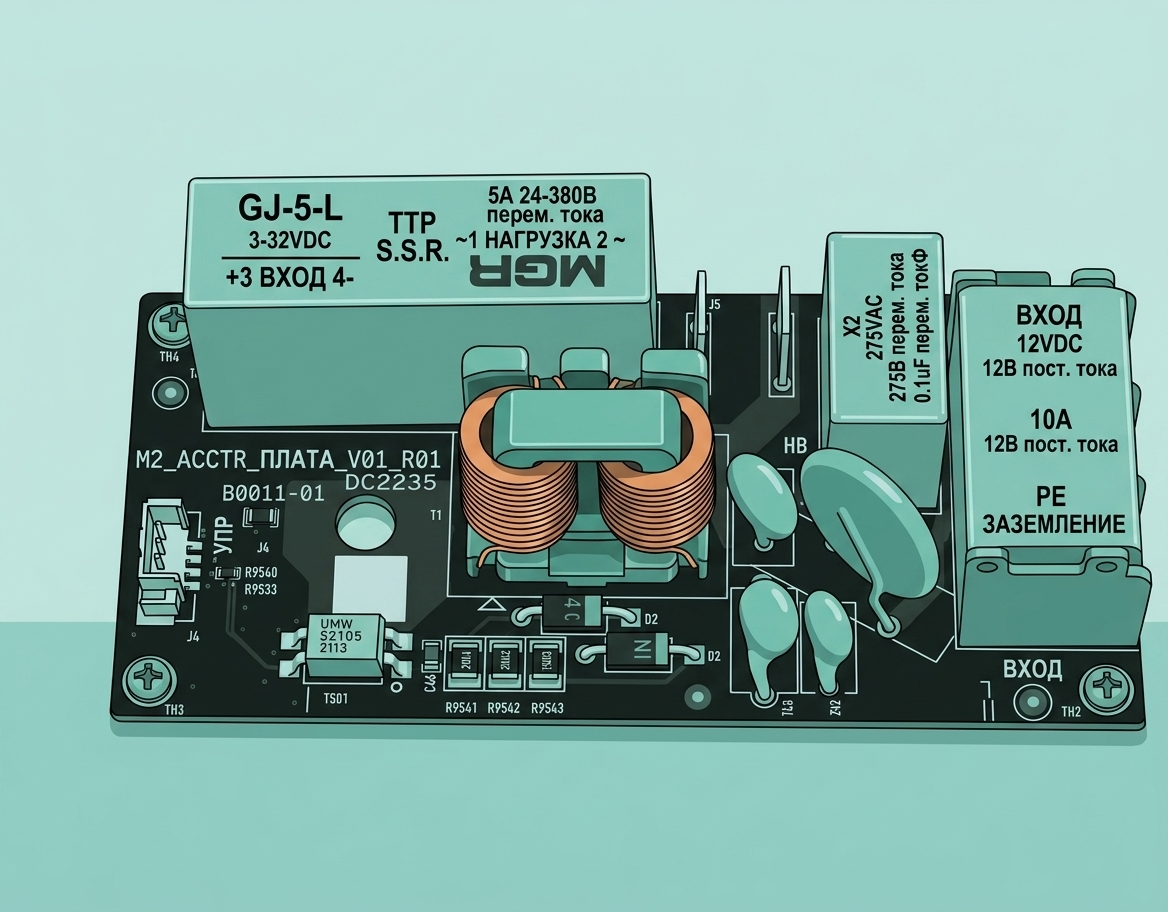

ac-board">Что такое AC-плата?
Эта AC-плата — это плата, обеспечивающая питание переменного тока для нагреваемого стола версии V3 серии X1 или нагреваемого стола серии P1.
Инструменты
- Шестигранный ключ H2.0/H1.5
- Крестовая отвертка
Подготовка
Отключите кабель питания
Разборка
Шаг 1 — Снимите заднюю панель, выхлопной патрубок и крышку кабеля.
См. соответствующий раздел о крышке кабеля для снятия задней панели, выхлопного патрубка и крышки кабеля.

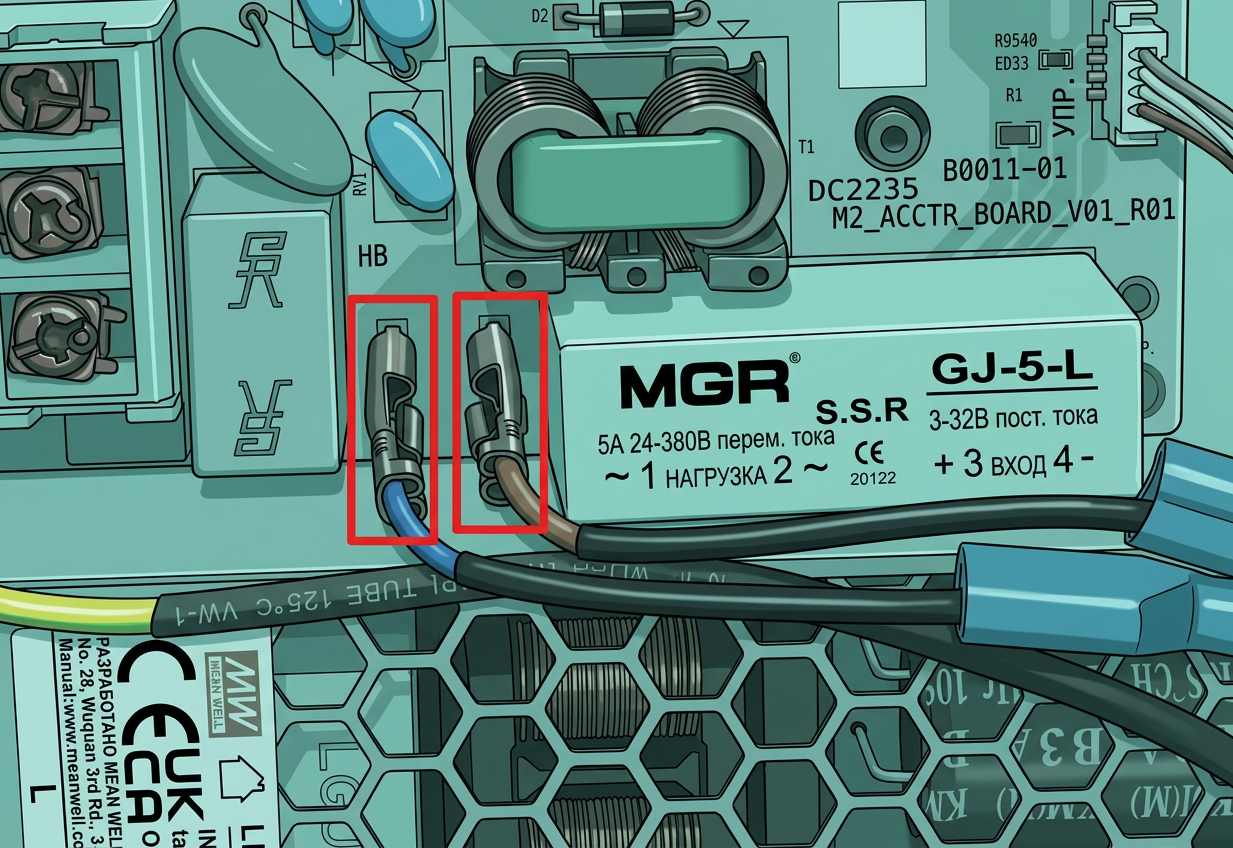

Шаг 2 — Отключите кабель питания нагреваемого стола
Снимите резиновые чехлы, используйте пинцет, чтобы помочь разблокировать фиксаторы, и вытяните 2 силовых кабеля нагреваемого стола.

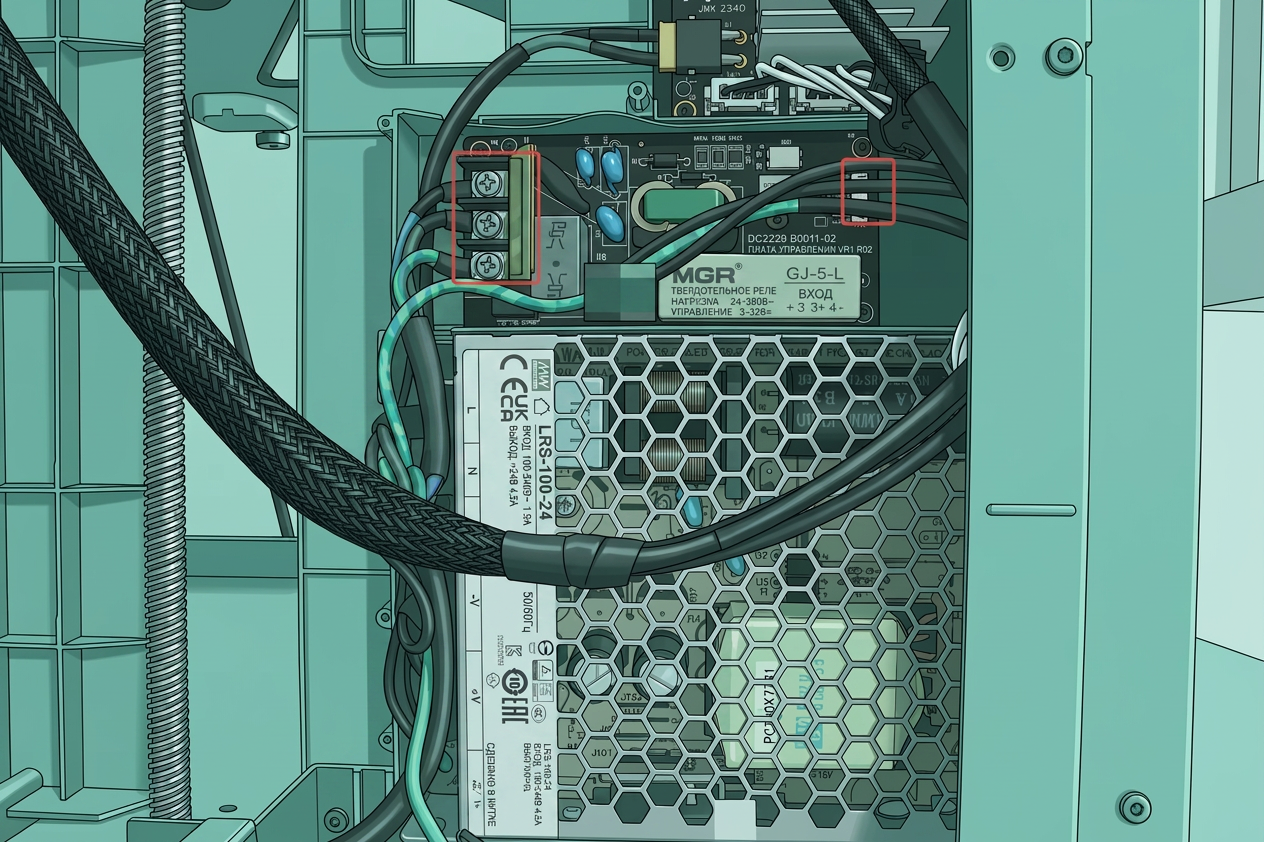

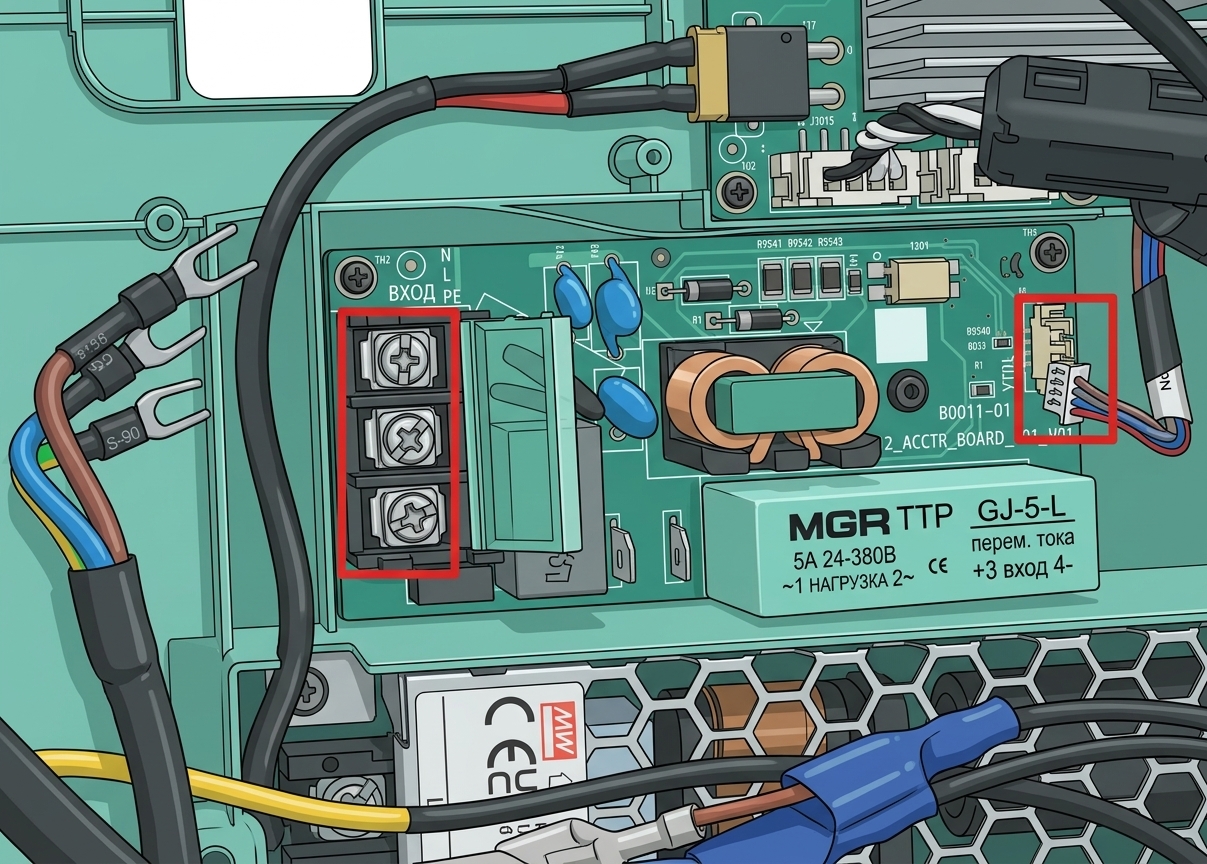

Шаг 3 — Отключите силовой кабель AC-платы
Откройте защитную крышку, ослабьте 3 винта крестовой отверткой, вытяните силовые кабели, а затем отключите кабель AC-MC.

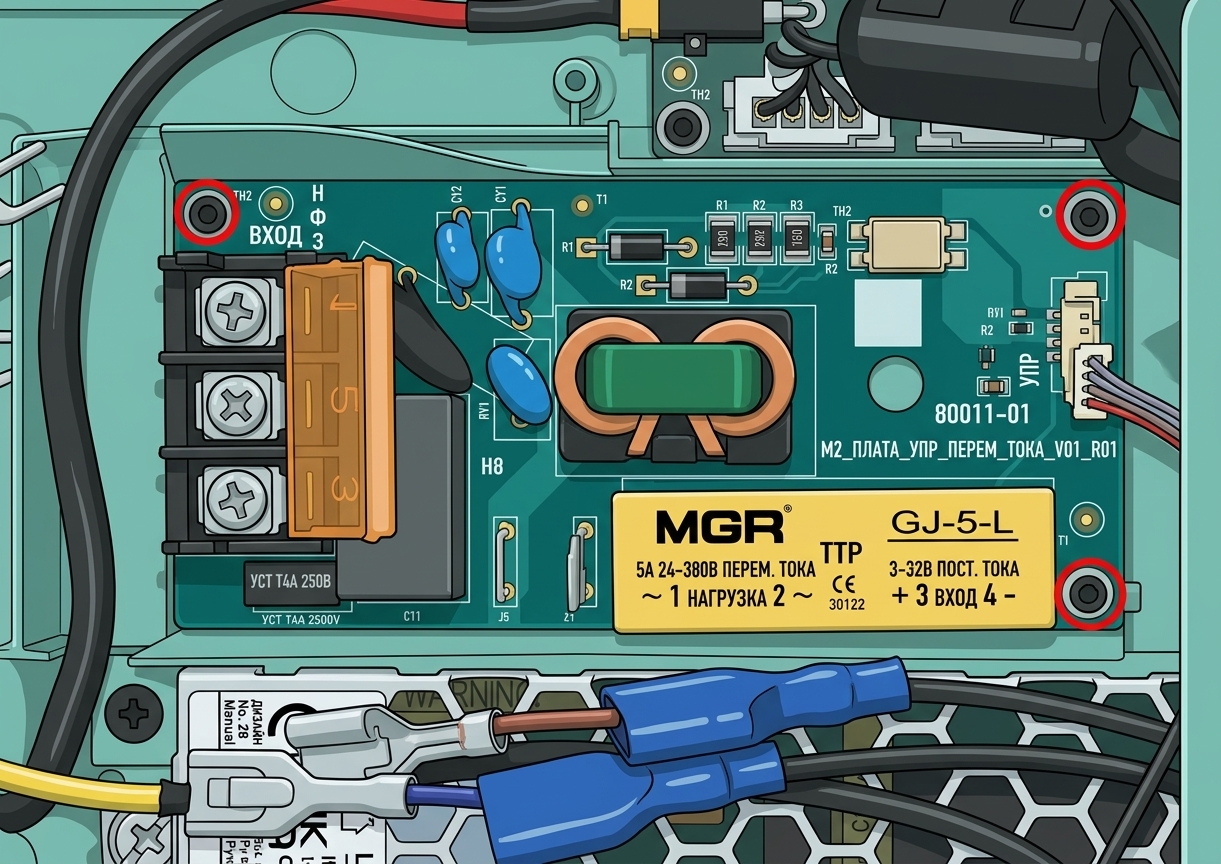

Шаг 4 — Снимите AC-плату
Открутите 3 винта шестигранным ключом H1.5, а затем снимите AC-плату.
Сборка
Шаг 1 — Установите AC-плату
Установите AC-плату на внутреннюю панель и закрепите 3 винтами.
Шаг 2 — Подключите силовой кабель AC-платы
Подключите 3 кабеля к входным клеммам, затяните винты, закройте защитную крышку, а затем подключите кабель соединения AC-MC.
Шаг 3 - Подключение кабелей питания нагревательного стола

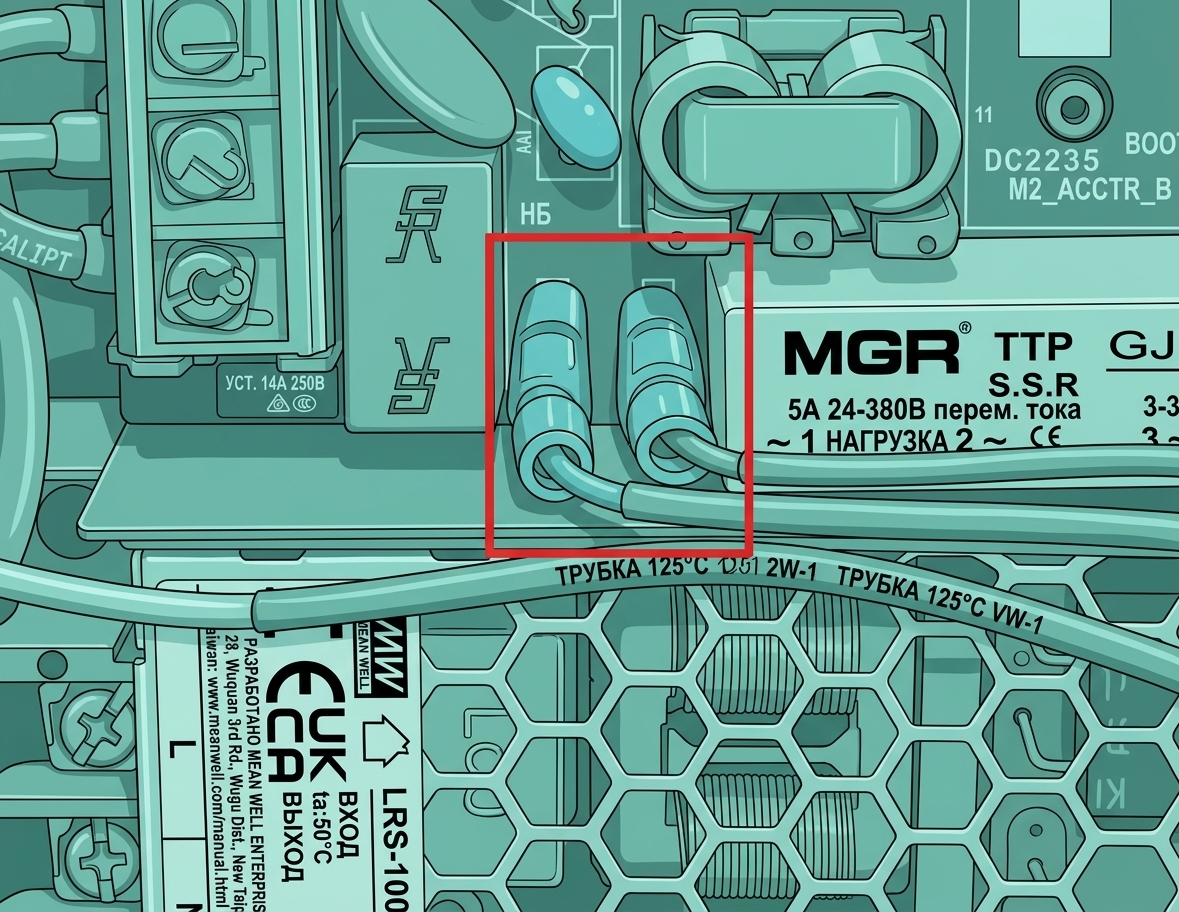

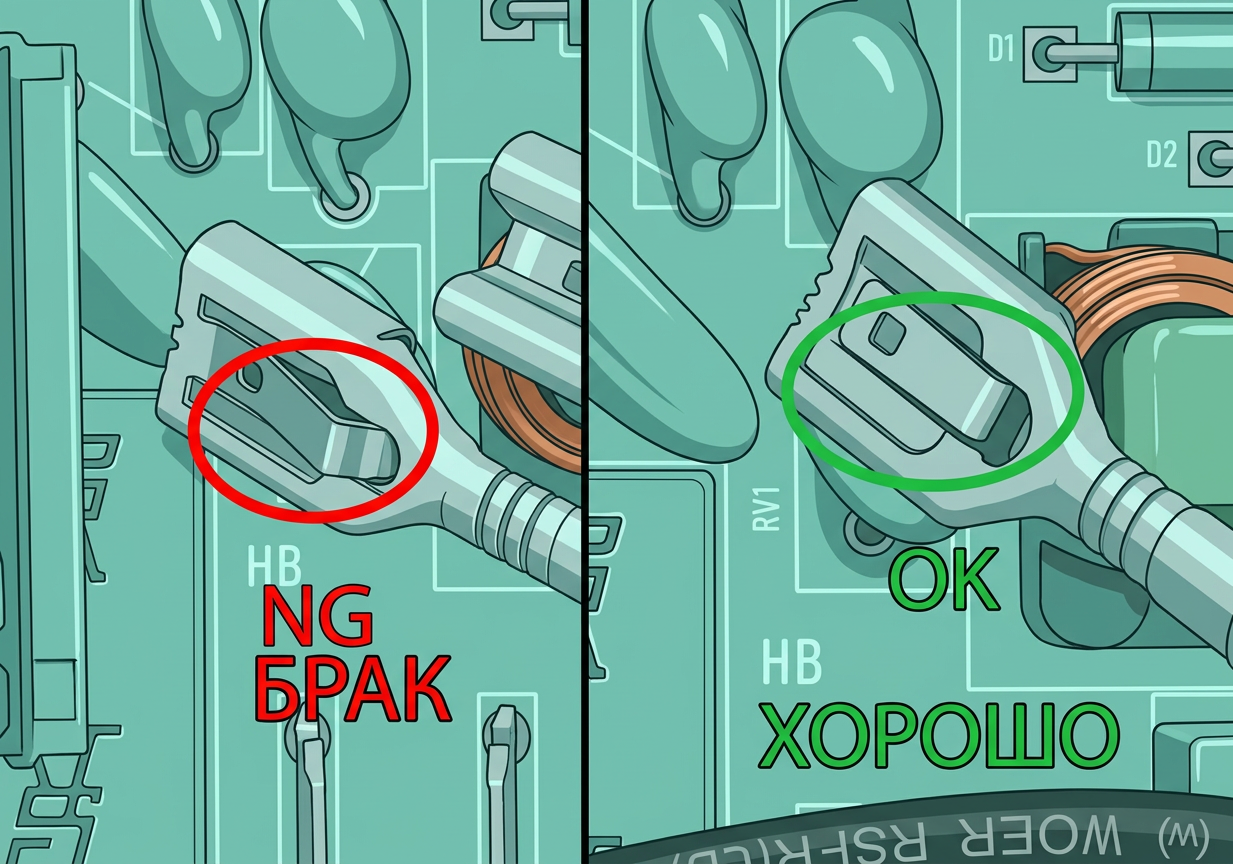

Проверьте разъемы кабеля питания нагревательного стола; если есть какие-либо проблемы, их необходимо устранить в первую очередь. Затем подключите его к соответствующему интерфейсу платы AC и установите резиновый чехол.
 |
 |
Шаг 4 - Сборка принтера
После упорядочивания кабелей обратитесь к соответствующей информации о крышке кабеля и последовательно установите крышку кабеля, дополнительный желоб и заднюю панель.
Как проверить

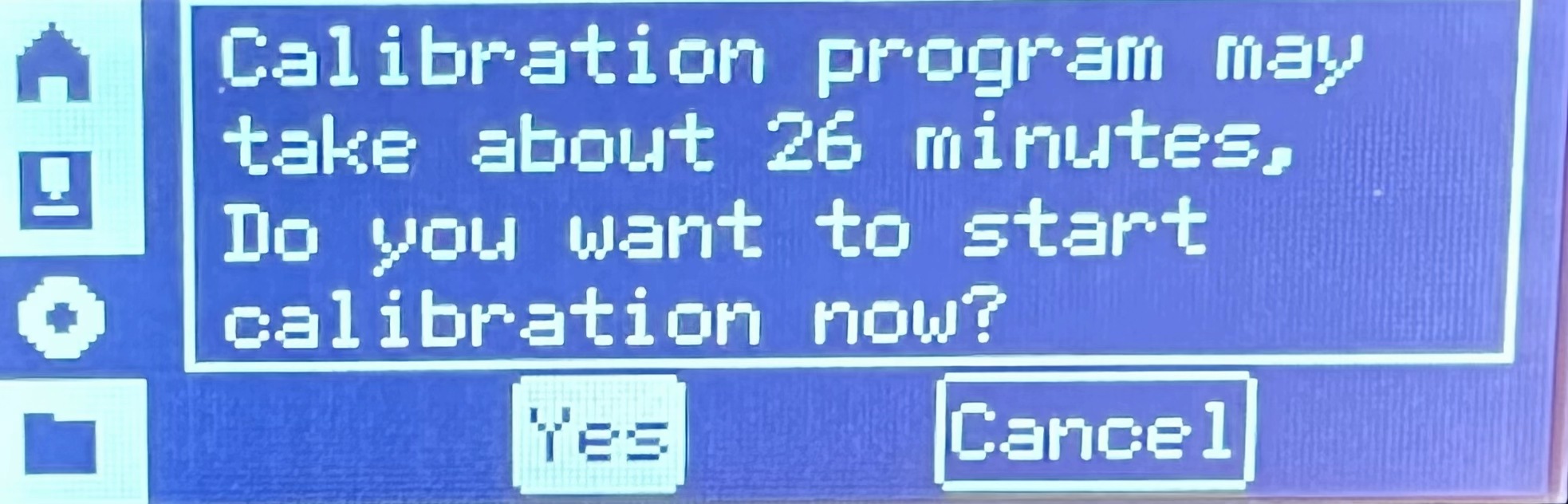

Подключите кабель питания принтера, включите принтер и запустите процесс калибровки устройства. Если калибровка прошла успешно, операция выполнена успешно.
