A1 Нижняя база

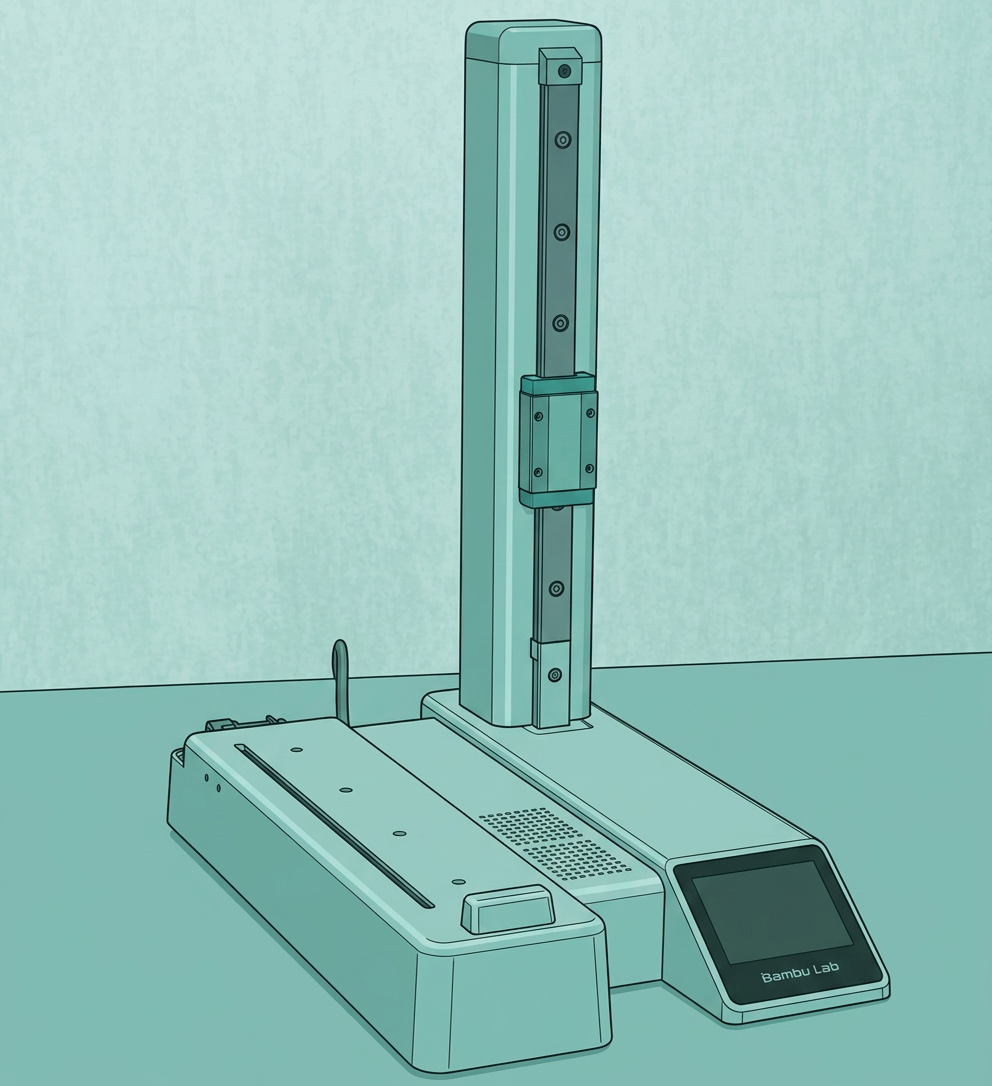

Корпус основания A1 mini

В этой статье приведены инструкции и меры предосторожности для разборки и сборки корпуса основания A1 mini. Также в этой статье описано снятие заменяемых деталей.

Список деталей

Ниже приведены детали, участвующие в этом руководстве.

№	Наименование	Изображение	№	Наименование	Изображение

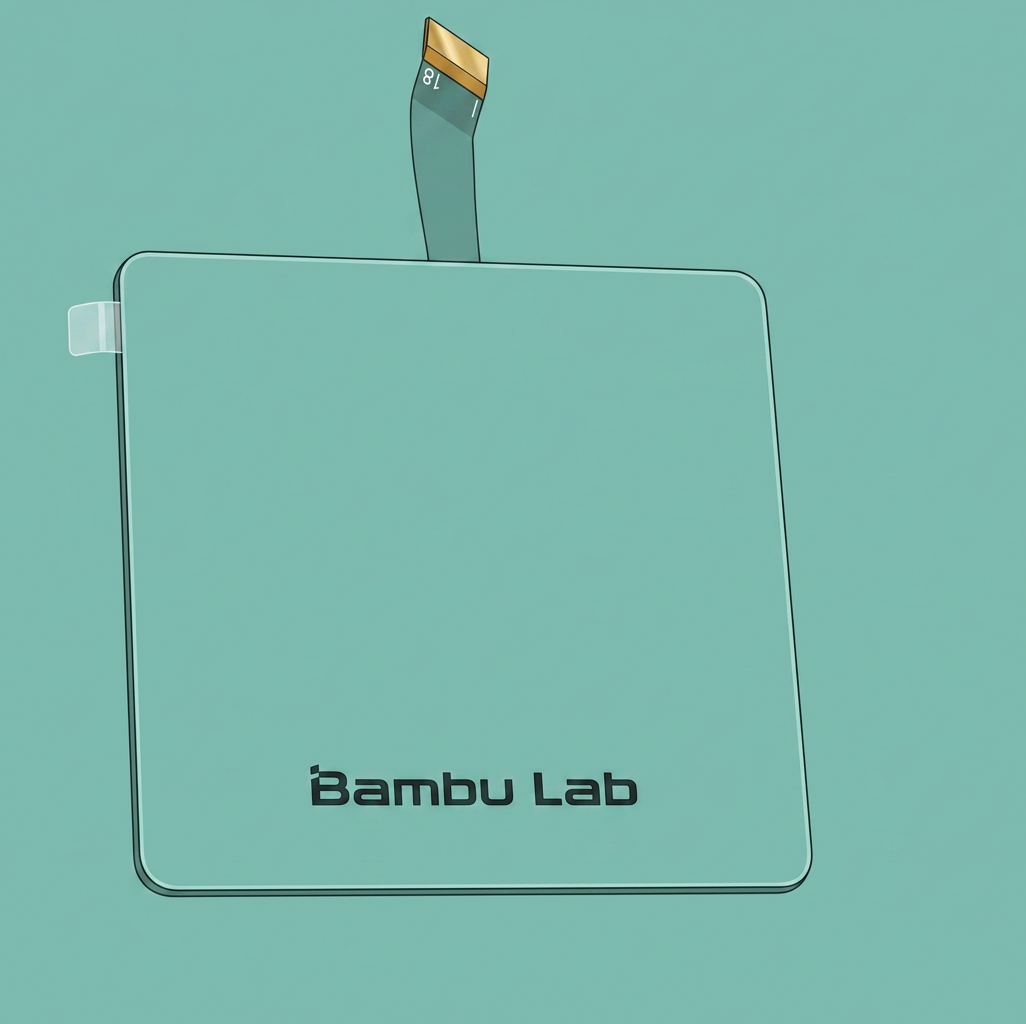

1	Сенсорный экран		2	Wi-Fi антенна

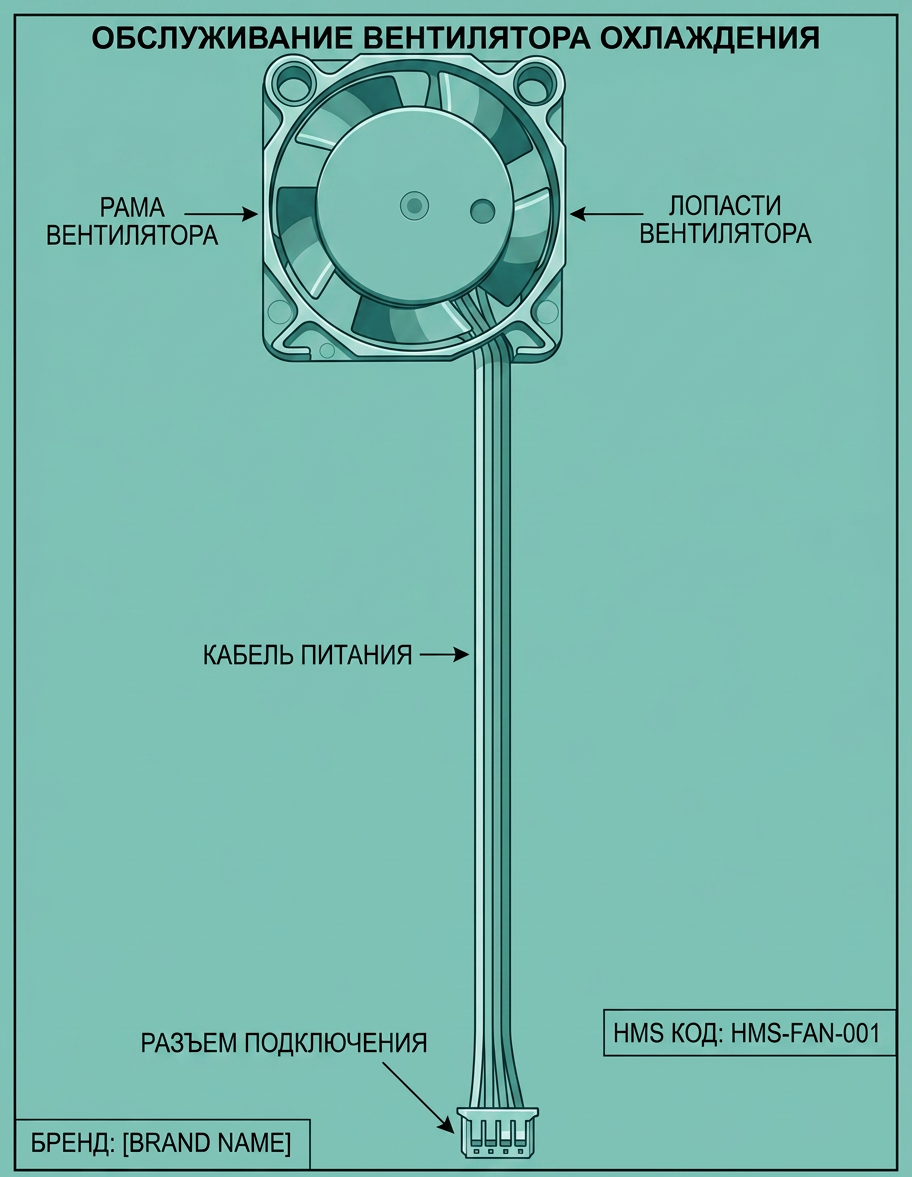

3	Блок питания A1 Mini		4	Вентилятор основной платы (Вентилятор хотэнда серии X)
5	Основная плата A1 Mini		6	Корпус основания

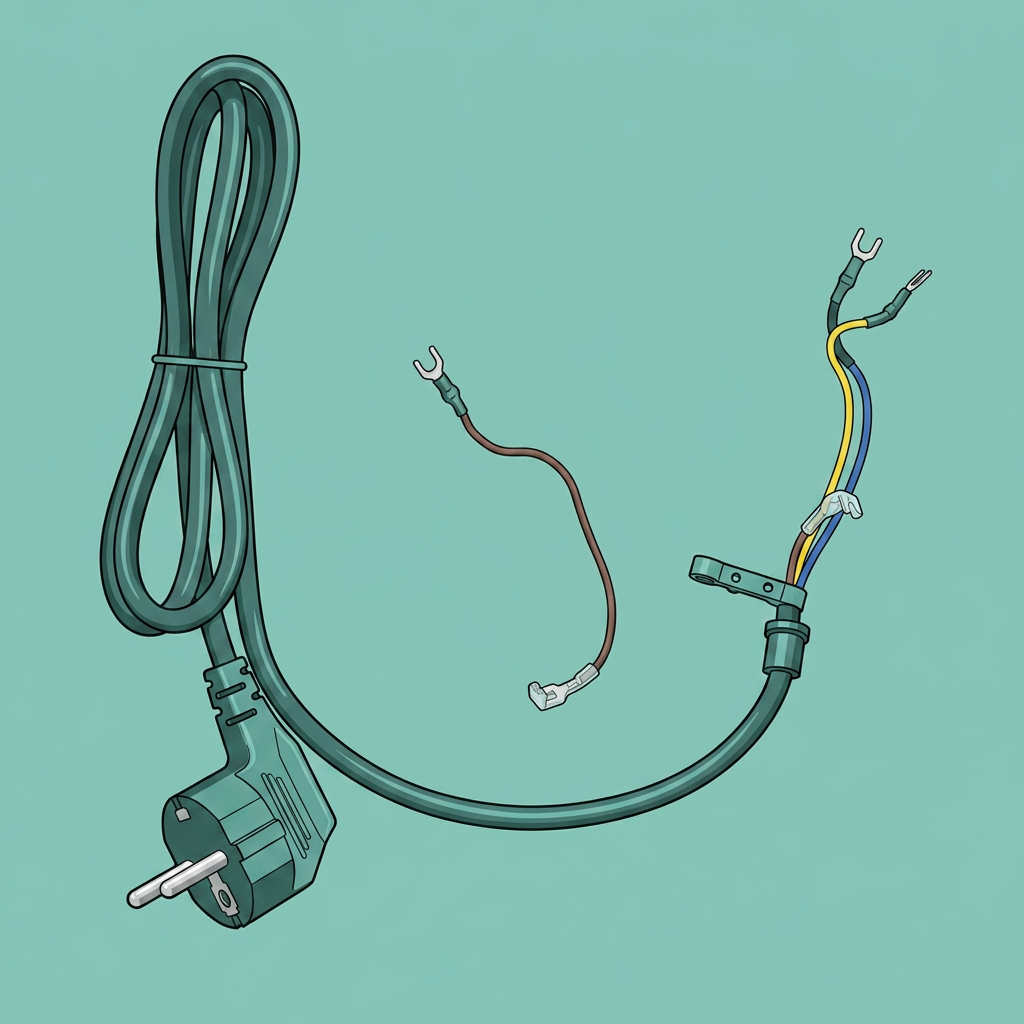

7	Силовой кабель Bambu для A1 (Включая выключатель питания)

Примечание: Если замена касается основной платы, после замены предоставьте команде сервисной службы Bambu Lab серийный номер (SN) новой основной платы и серийный номер оригинального принтера. Требуется регистрация нового серийного номера.

Список модулей

Ниже приведены модули, которые можно разобрать дополнительно, но они не будут показаны в этой статье.

№	Наименование	Изображение
1	Сборка осей Y и Z

Список винтов

Список инструментов

Шестигранный ключ H2.0/H1.5

Крестовая отвертка

Плоский пинцет

Предыдущая операция

Если необходимо, обратитесь кРуководству по установке A1 miniдля соответствующих предыдущих операций.

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить питание принтера перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и возникновению опасных ситуаций.

При выполнении технического обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполняются безопасно и эффективно.

Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Видеоинструкция

Из-за различий в версиях продукта могут быть некоторые различия в деталях.

Разборка основного корпуса

Шаг 1 - Снятие сенсорного экрана и Wi-Fi антенны

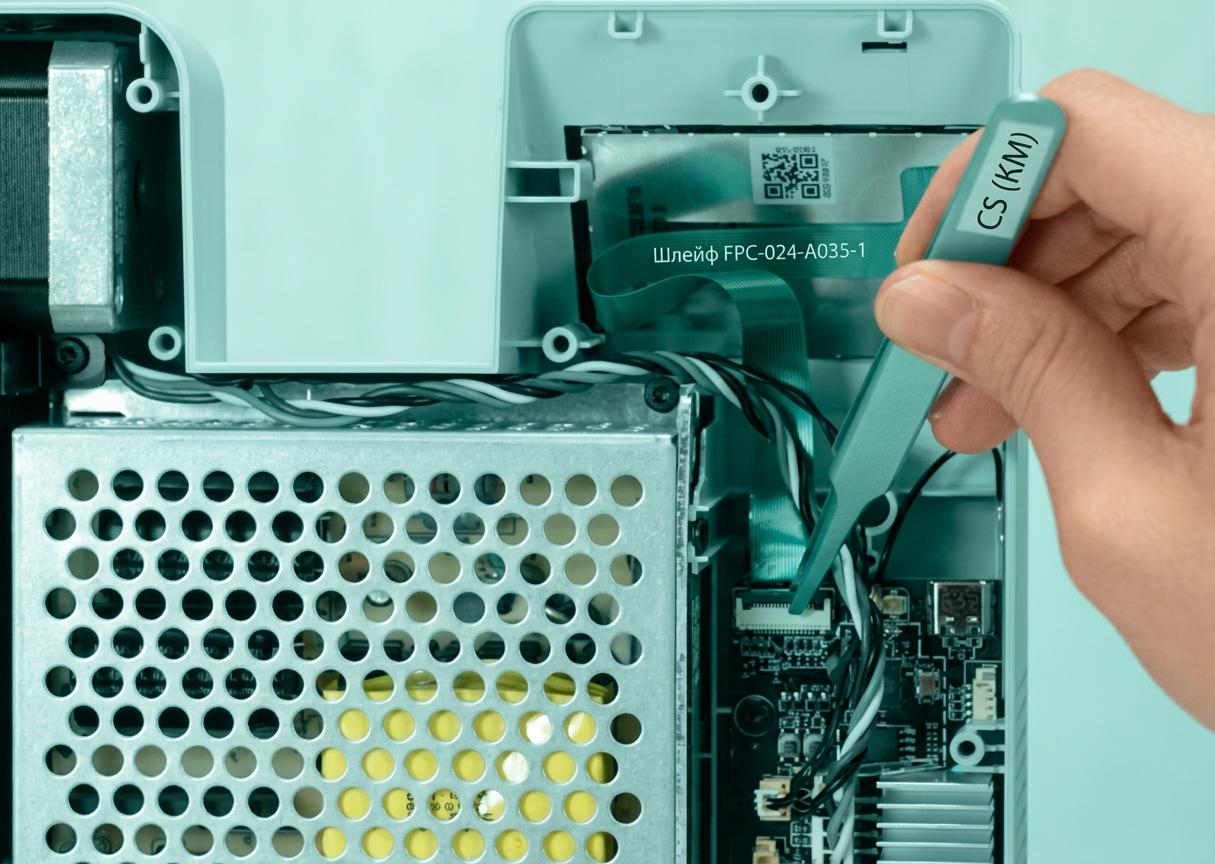

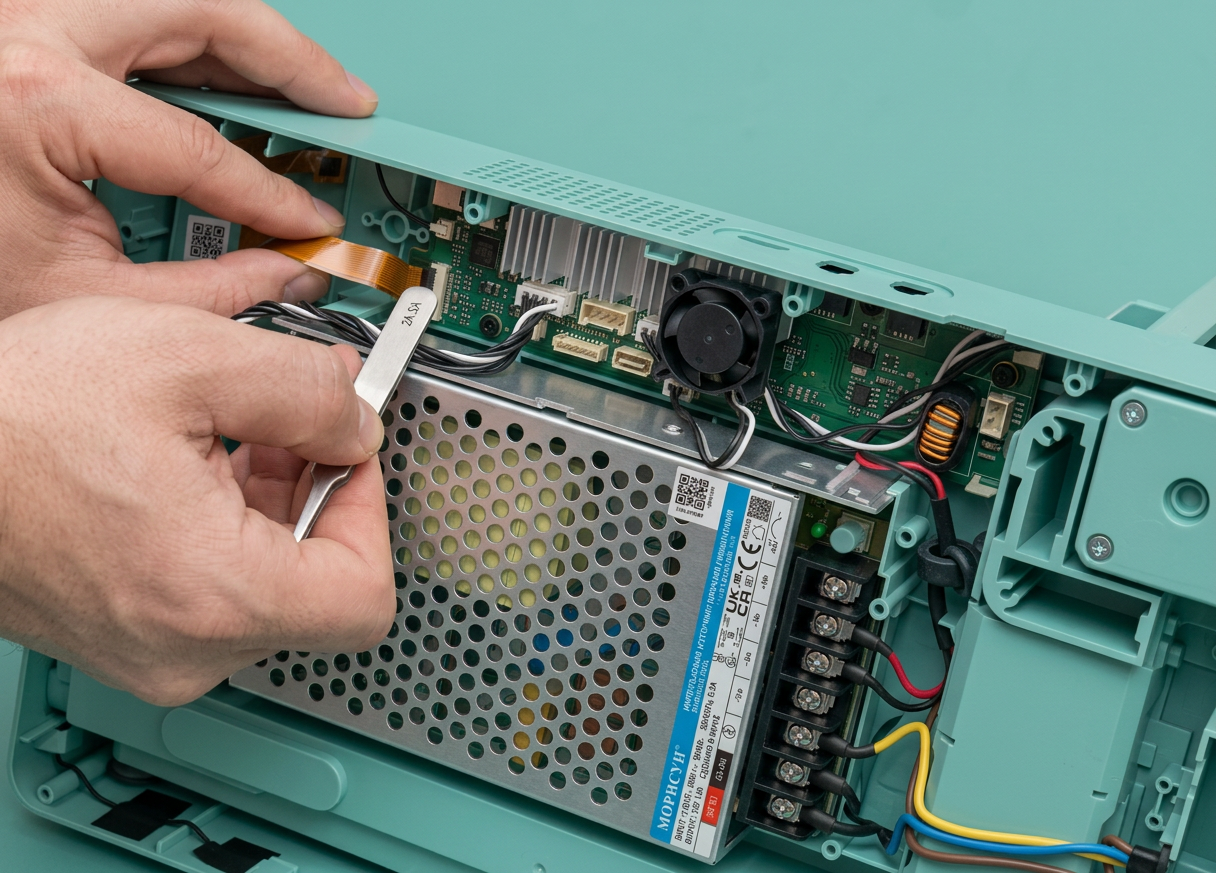

Разблокируйте и отсоедините подключение кабеля сенсорного экрана и вытолкните наружу сзади дисплея, чтобы ослабить и снять сенсорный экран.

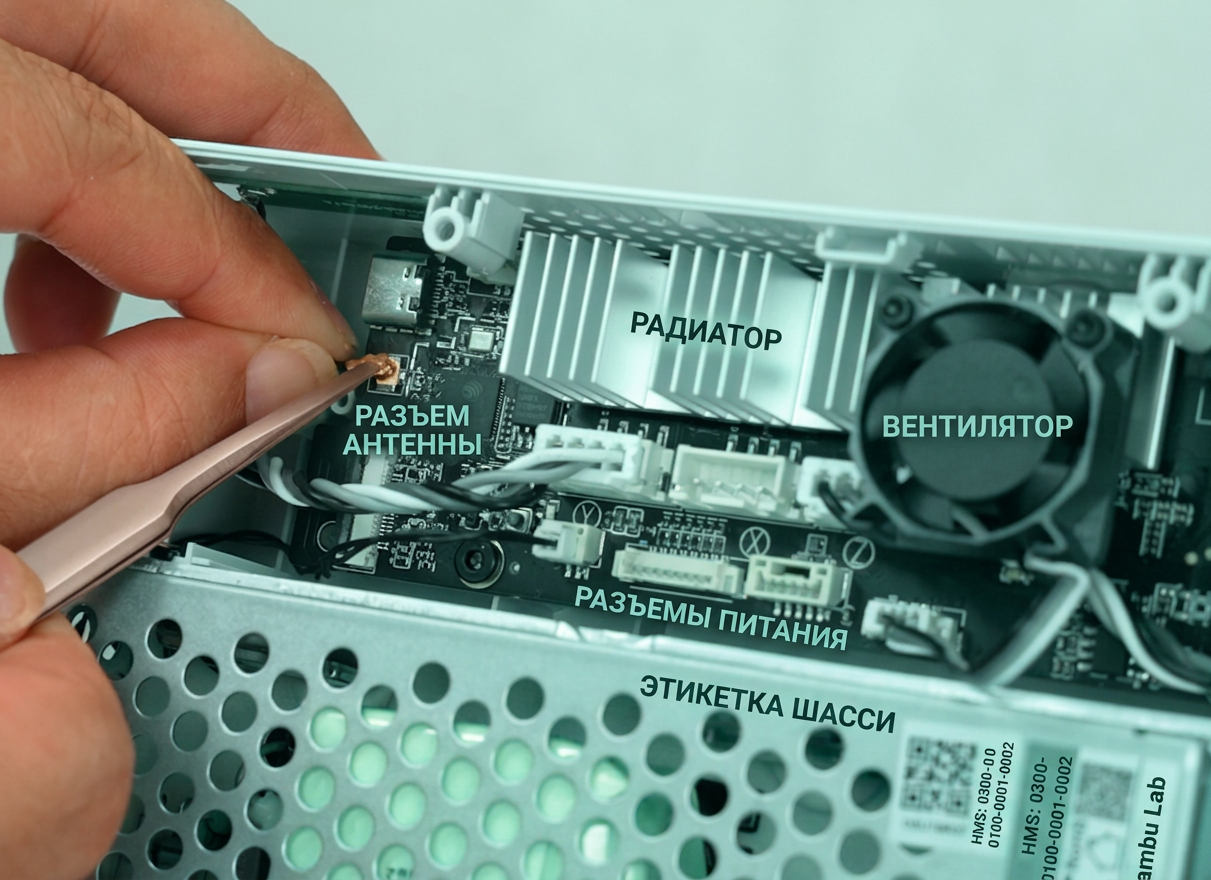

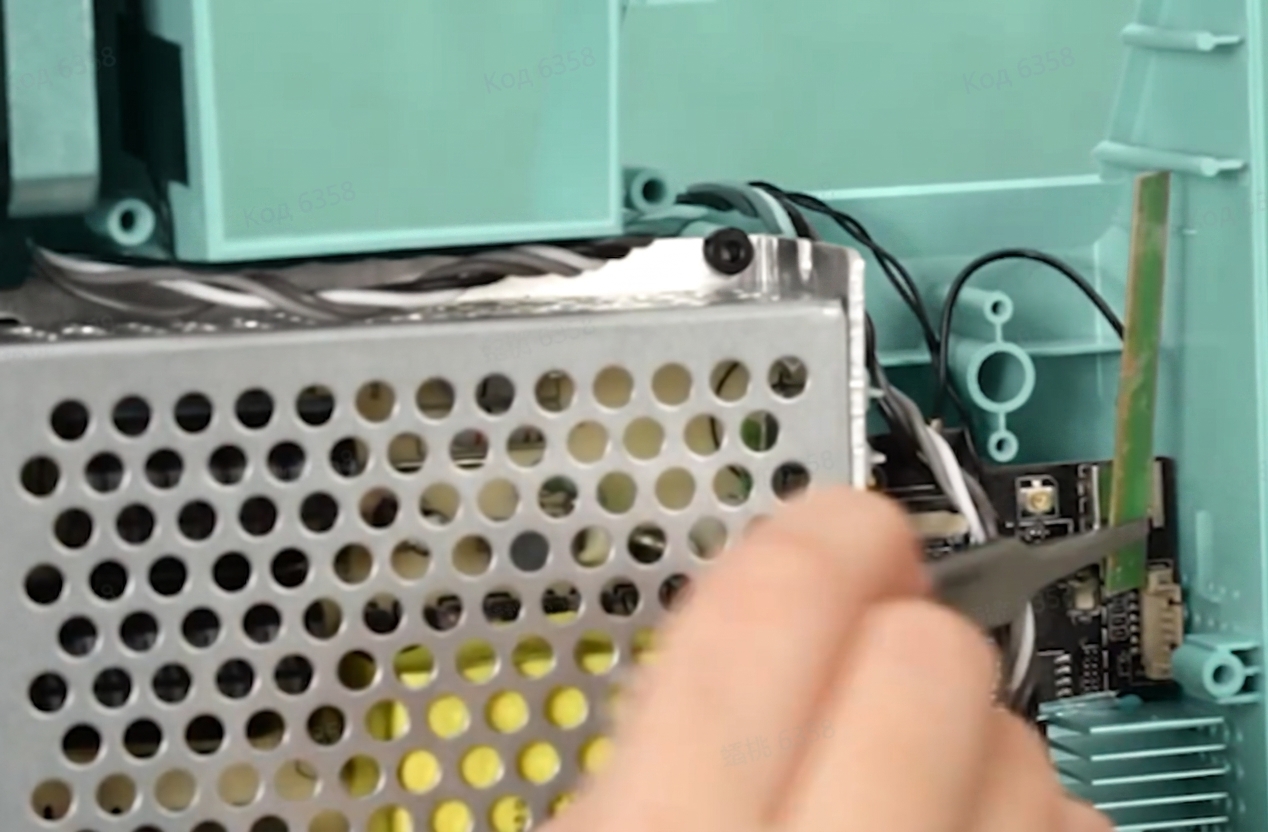

Отсоедините подключение антенны от платы управления и снимите антенну, поддев плату Wi-Fi антенны плоским пинцетом.

Шаг 2 - Снятие блока питания

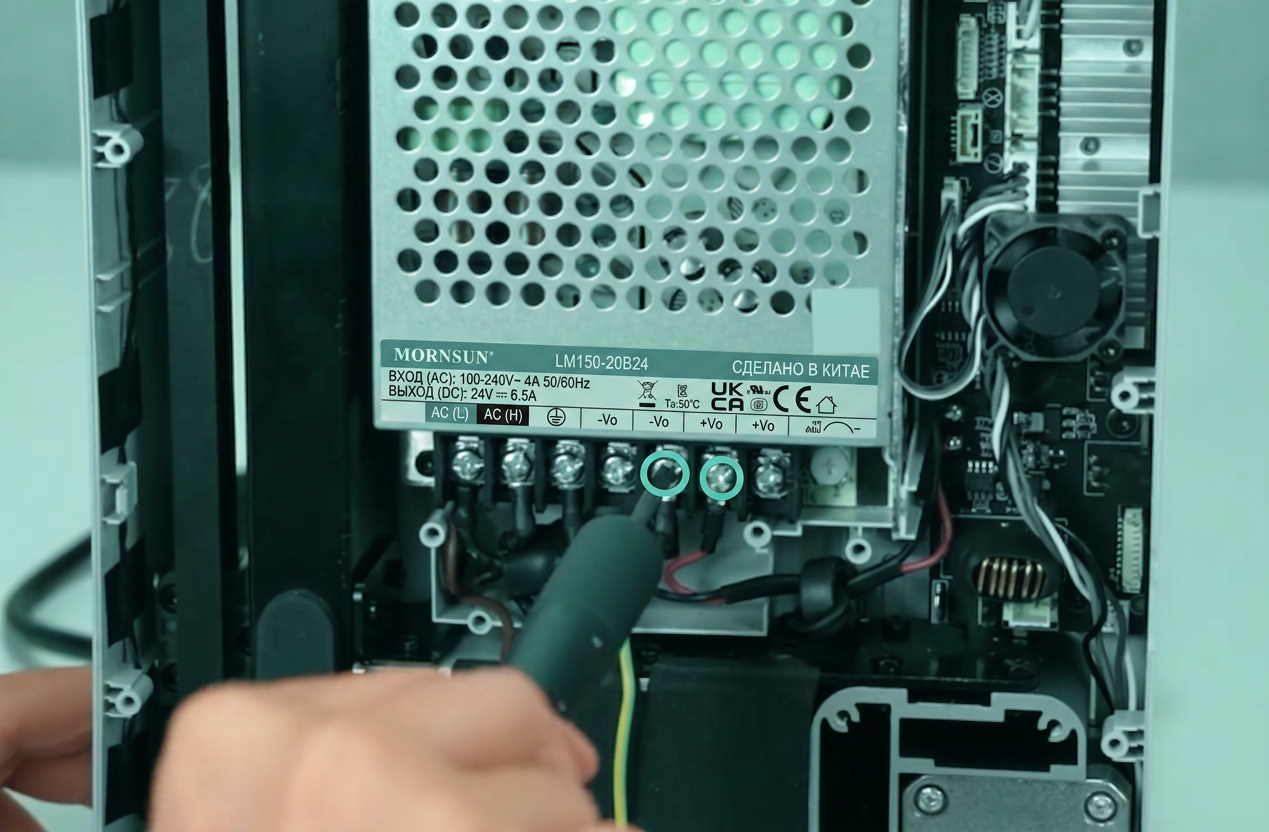

Используйте крестовую отвертку, чтобы ослабить 2 зажимных винта и снять кабель питания платы управления с блока питания; используйте крестовую отвертку, чтобы ослабить 3 зажимных винта и снять кабель питания принтера с блока питания.

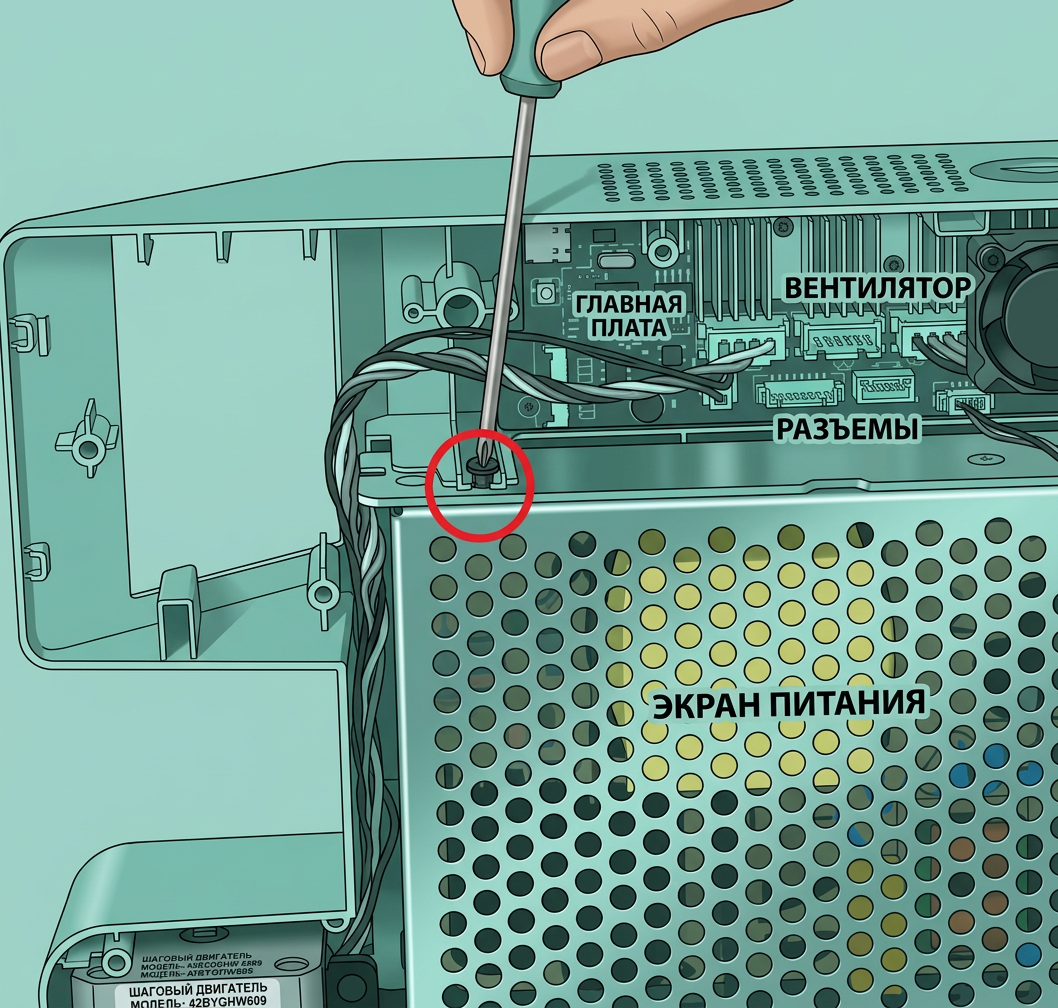

Открутите 2 винта A и 1 винт B с помощью шестигранного ключа H2.0 и снимите блок питания.

Шаг 3 - Снятие платы управления

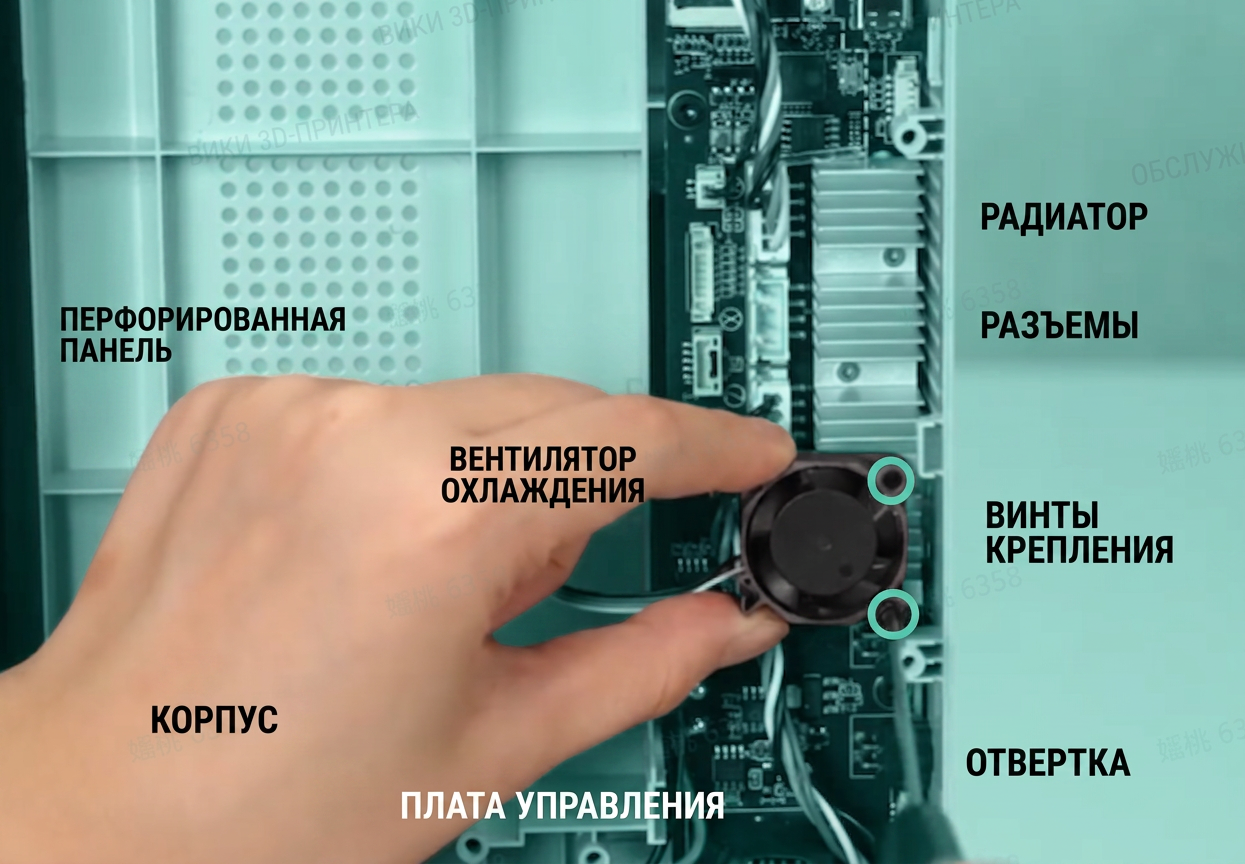

Отсоедините кабель вентилятора платы управления от платы управления и открутите 2 винта C с помощью шестигранного ключа H2.0, чтобы снять вентилятор.

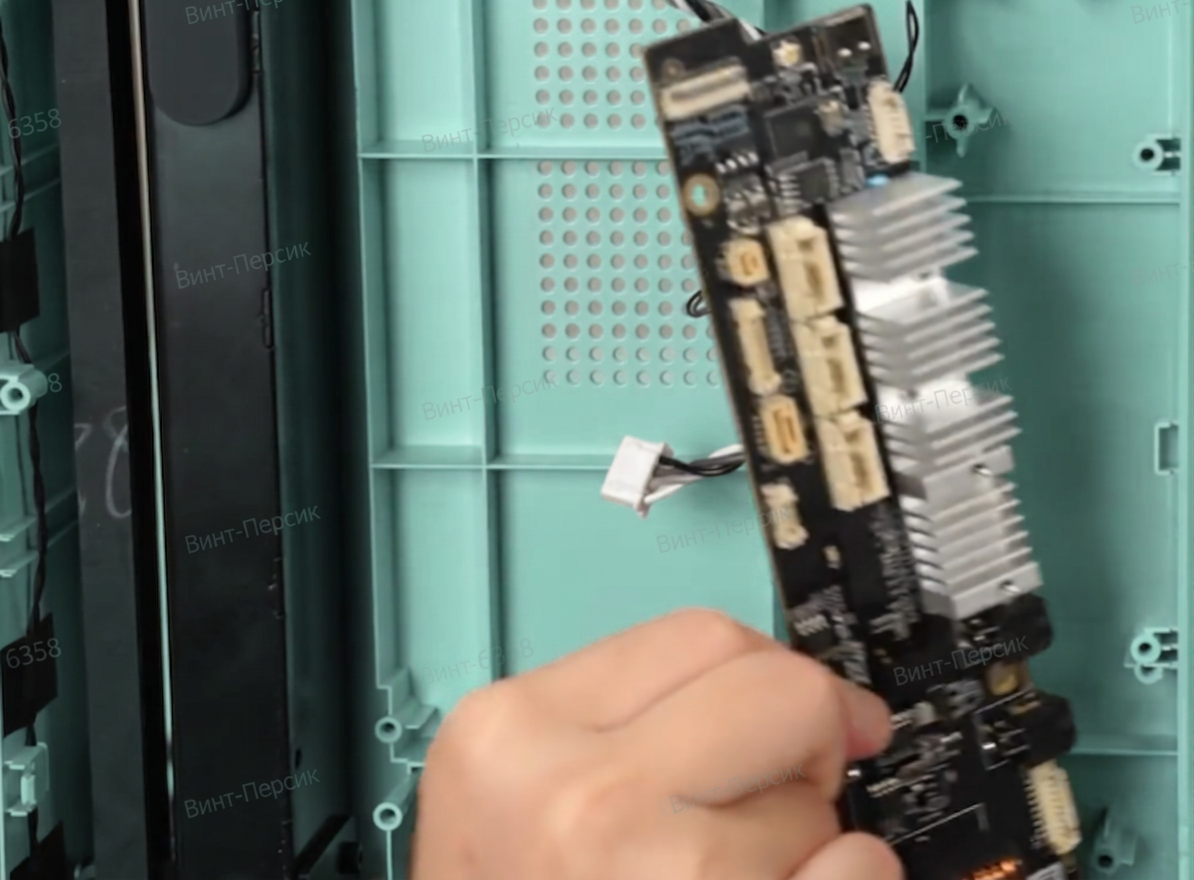

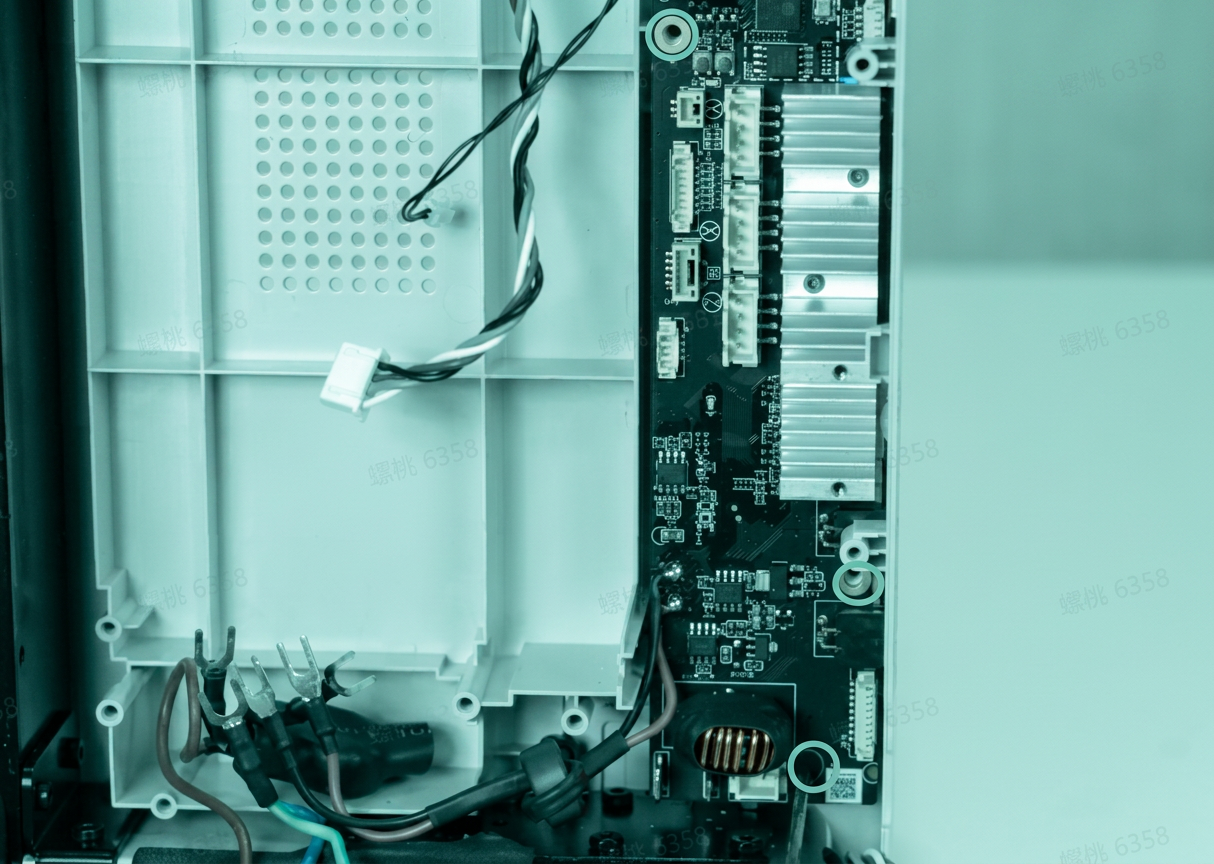

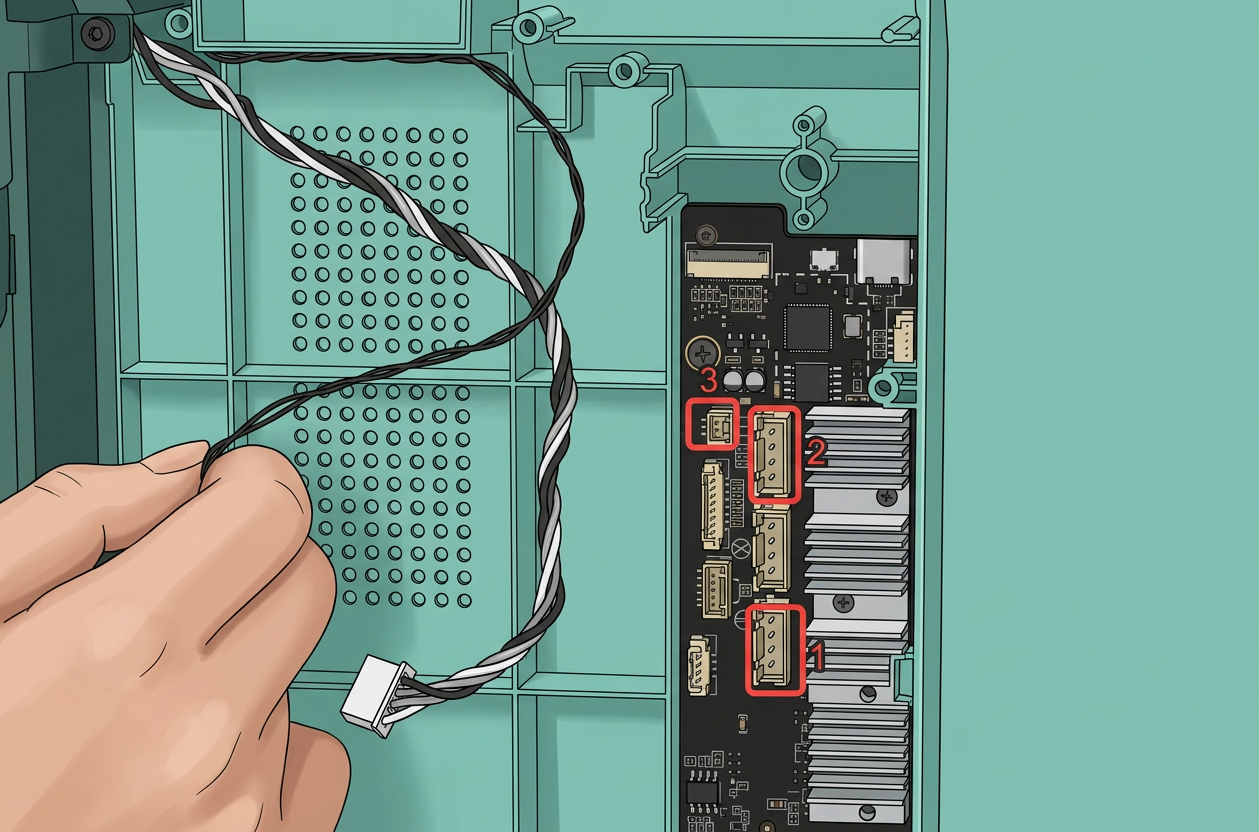

Отсоедините кабель мотора Y, кабель мотора Z и катушку Y от платы управления и открутите 3 винта A с помощью шестигранного ключа H2.0, чтобы снять плату управления.

Шаг 4 - Снятие основного корпуса

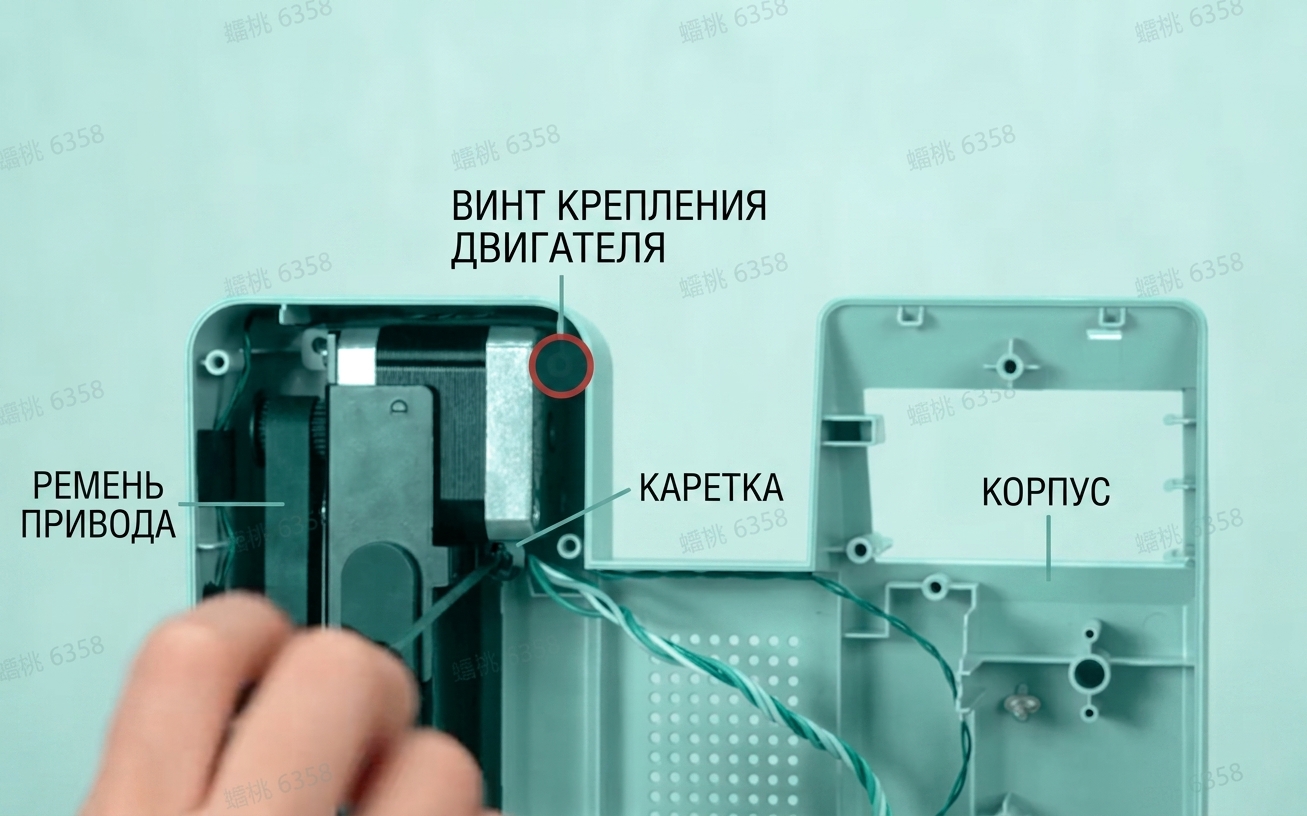

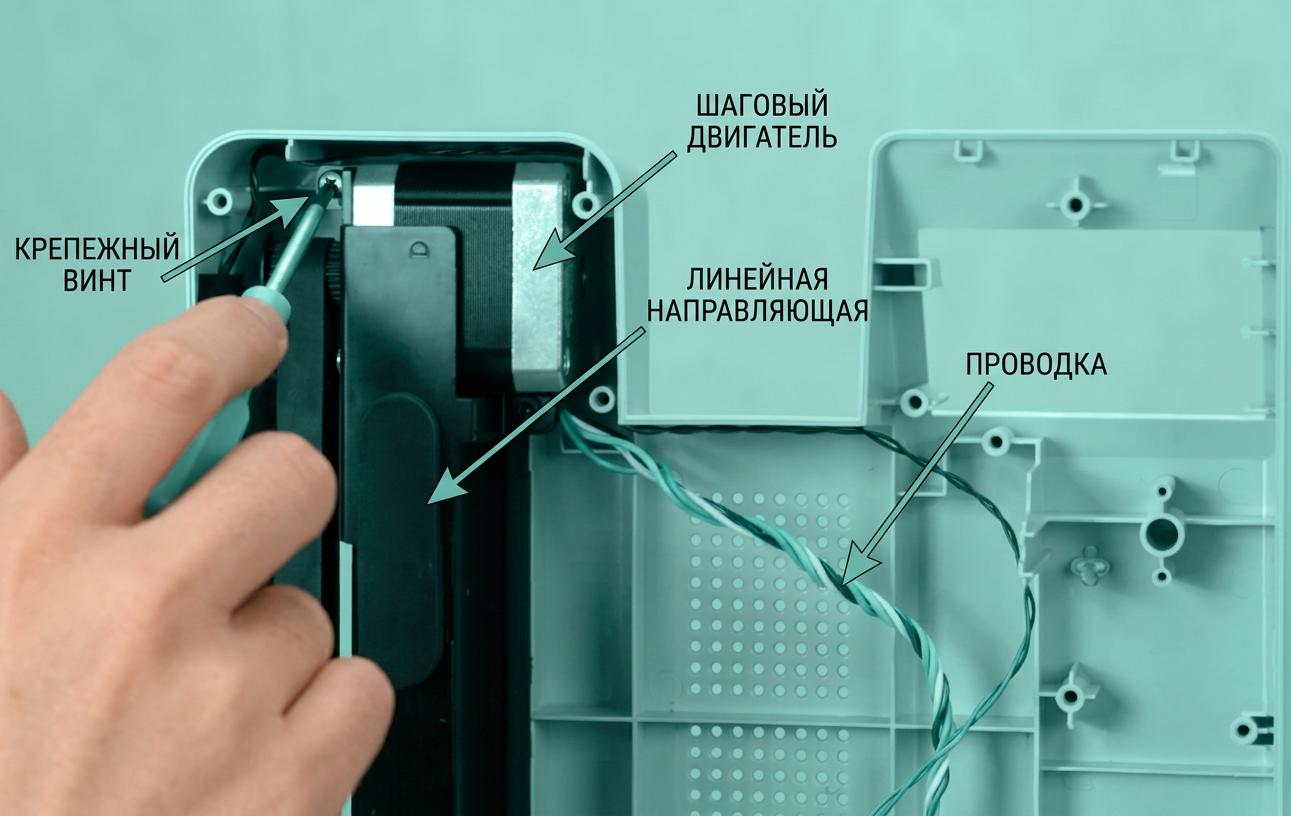

Ослабьте катушку оси Y (вихревого тока), открутив 1 винт D с помощью шестигранного ключа H2.0.

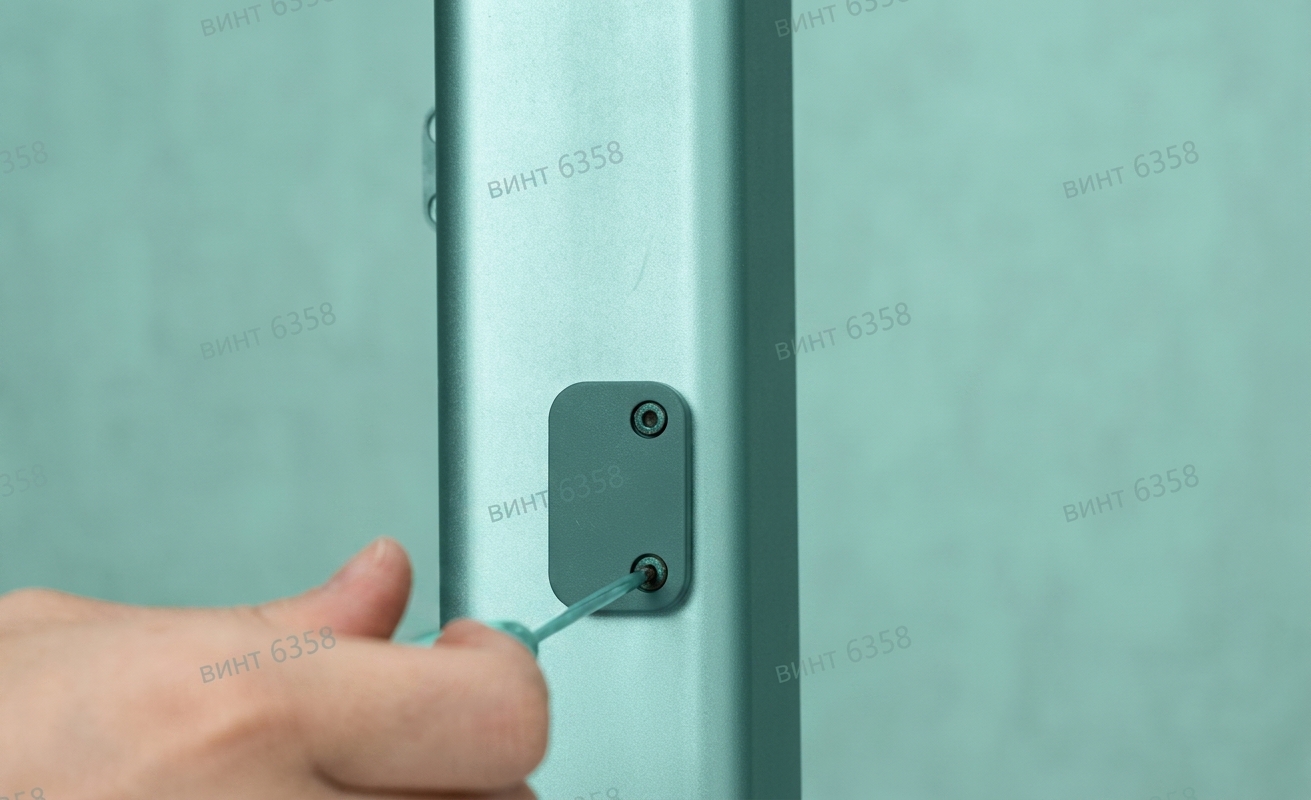

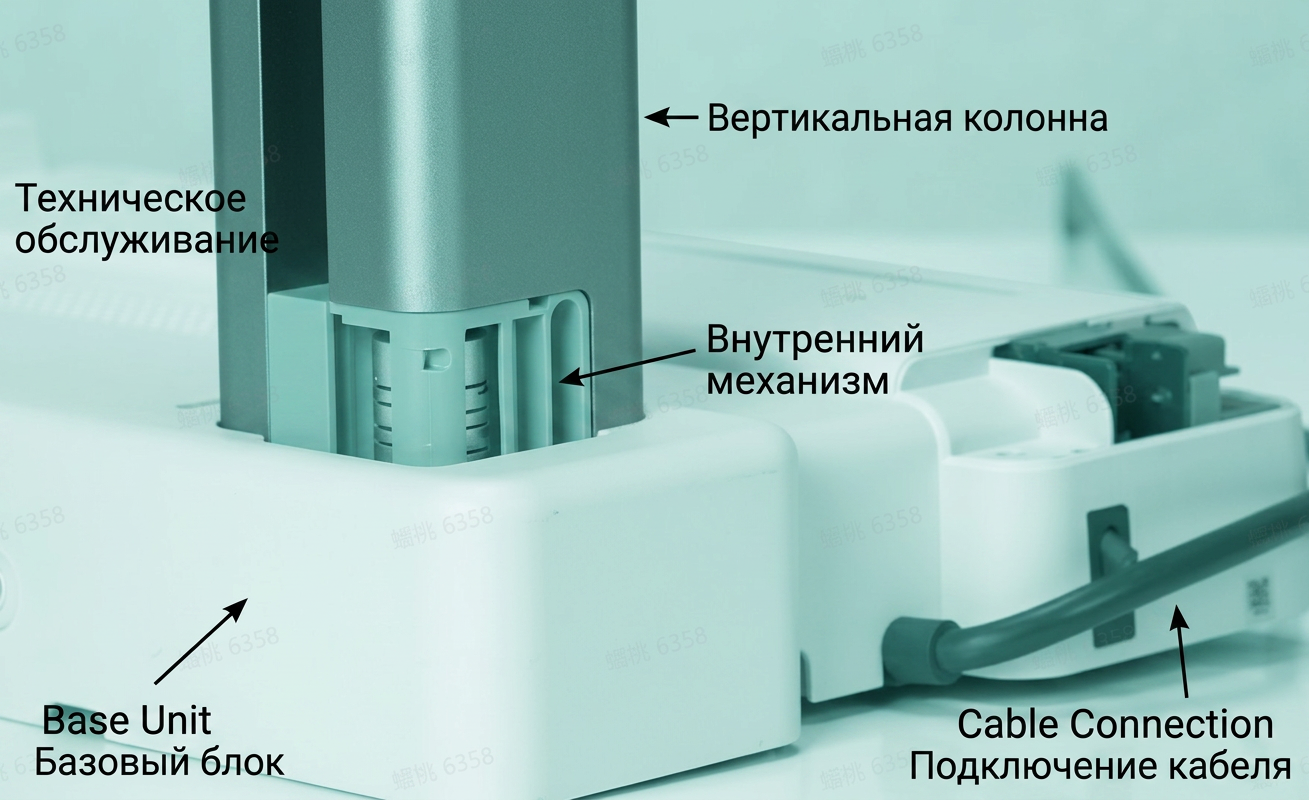

Снимите 2 винта E с помощью шестигранного ключа H2.0; снимите быстросъемную пластину держателя катушки; снимите декоративную крышку оси Z плоским пинцетом.

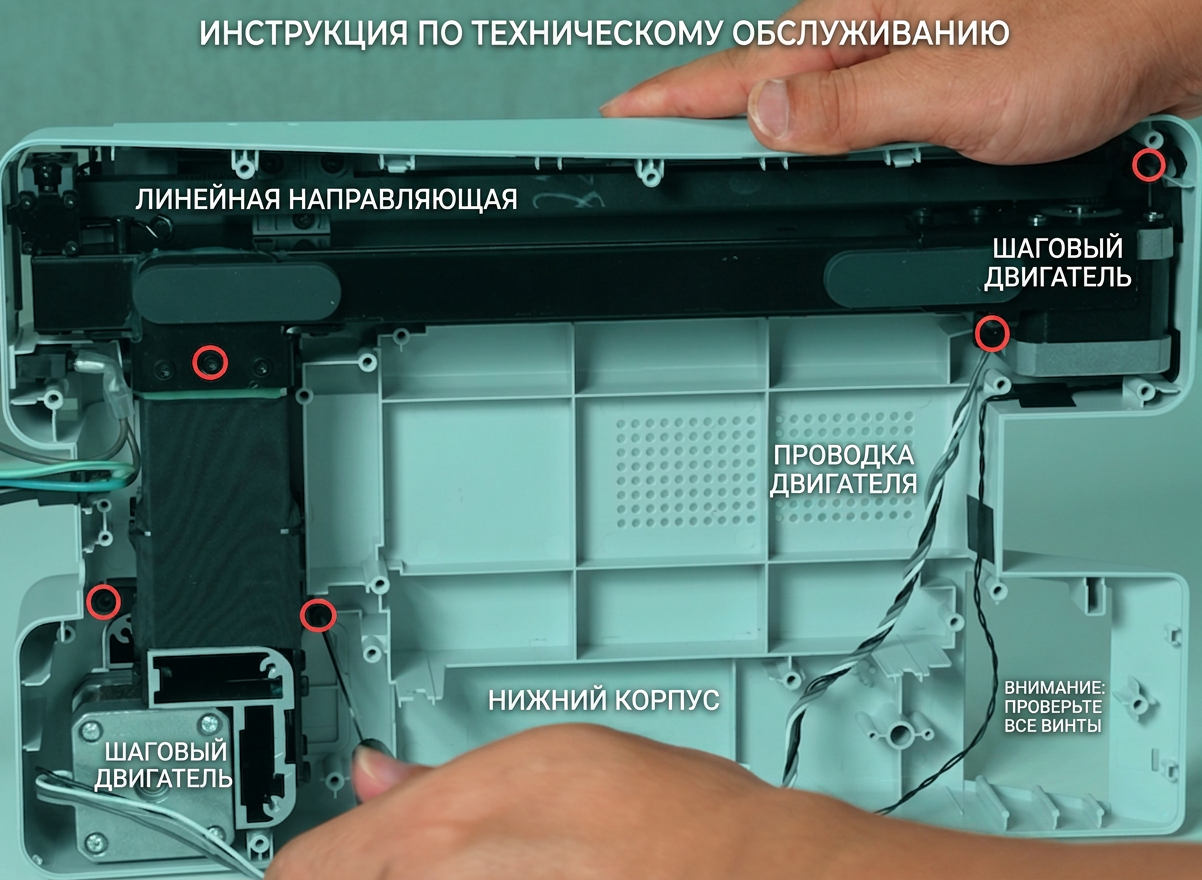

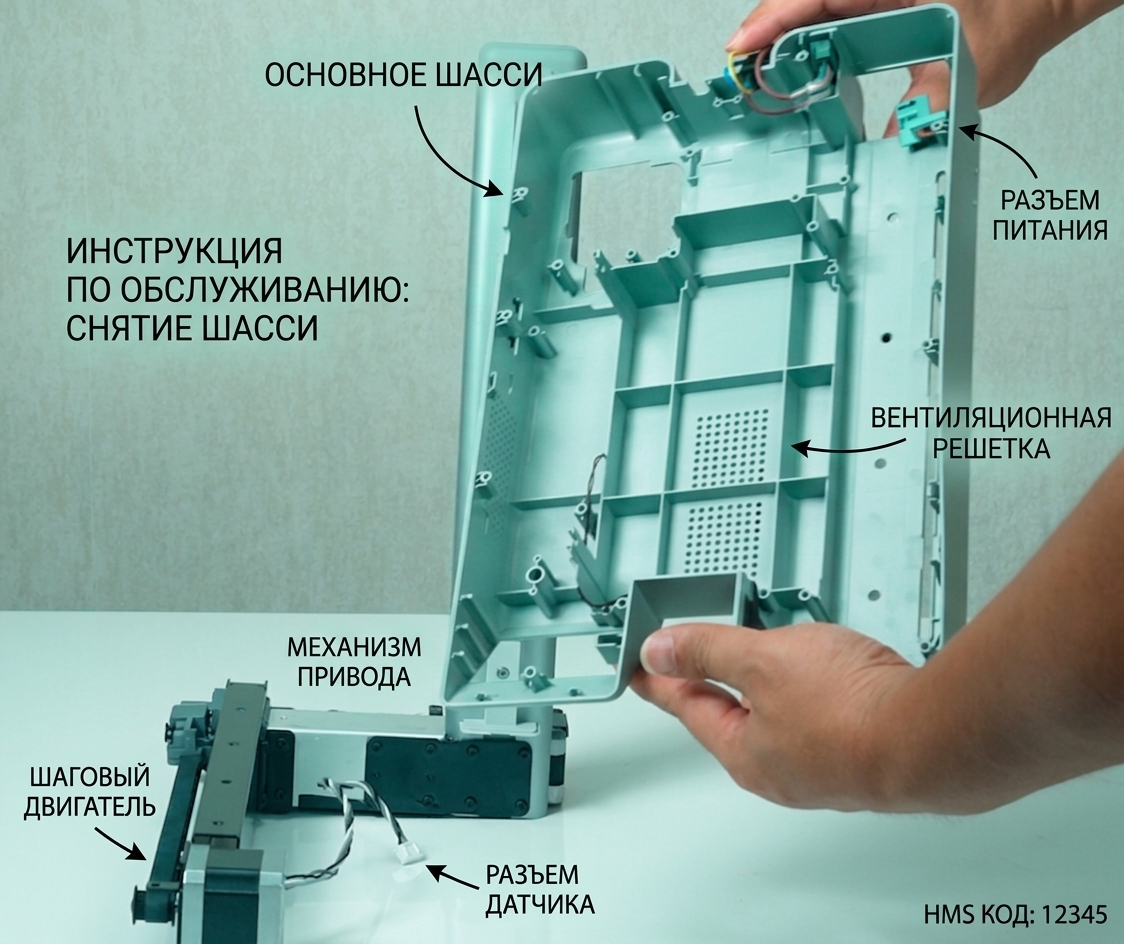

Снимите 4 винта A и 1 винт F с помощью шестигранного ключа H2.0, а затем снимите основной корпус, направляя его вверх вдоль Z-колонны.

Шаг 5 - Снятие кабеля питания

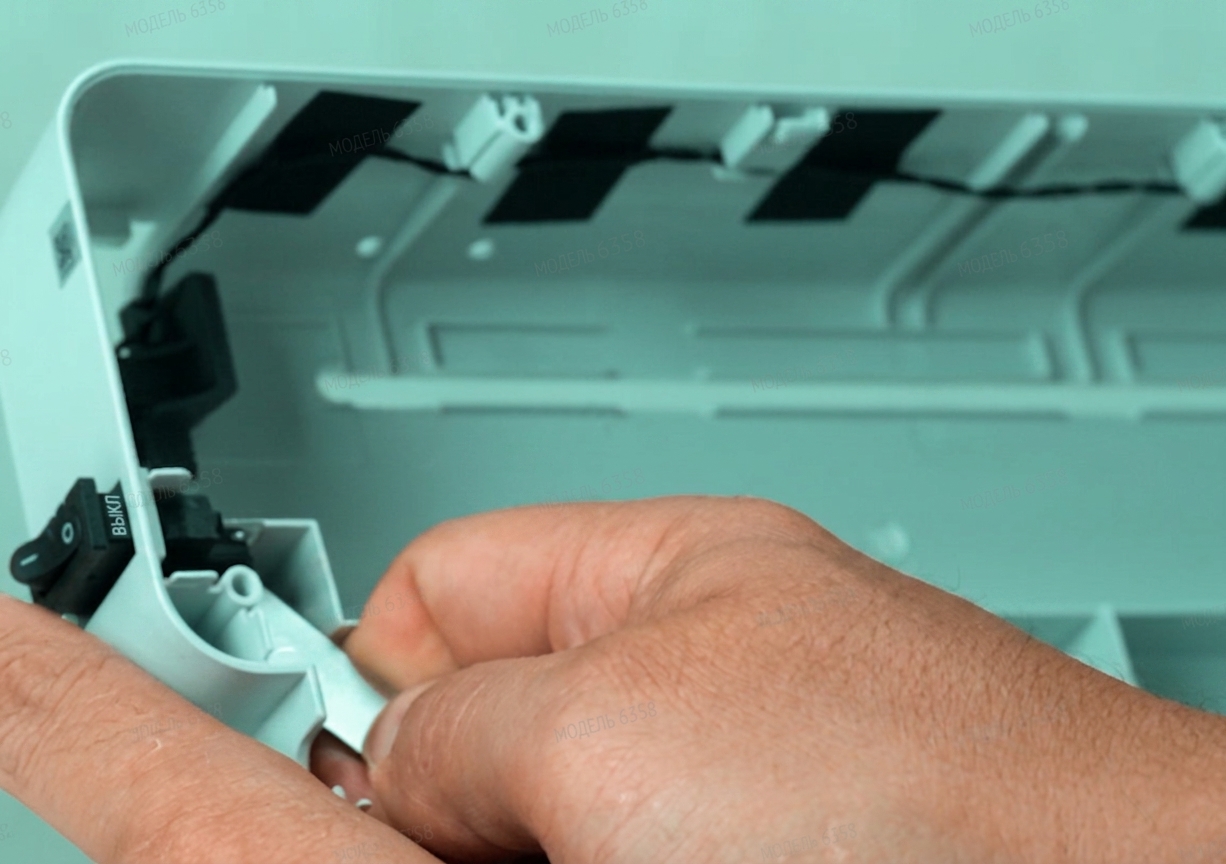

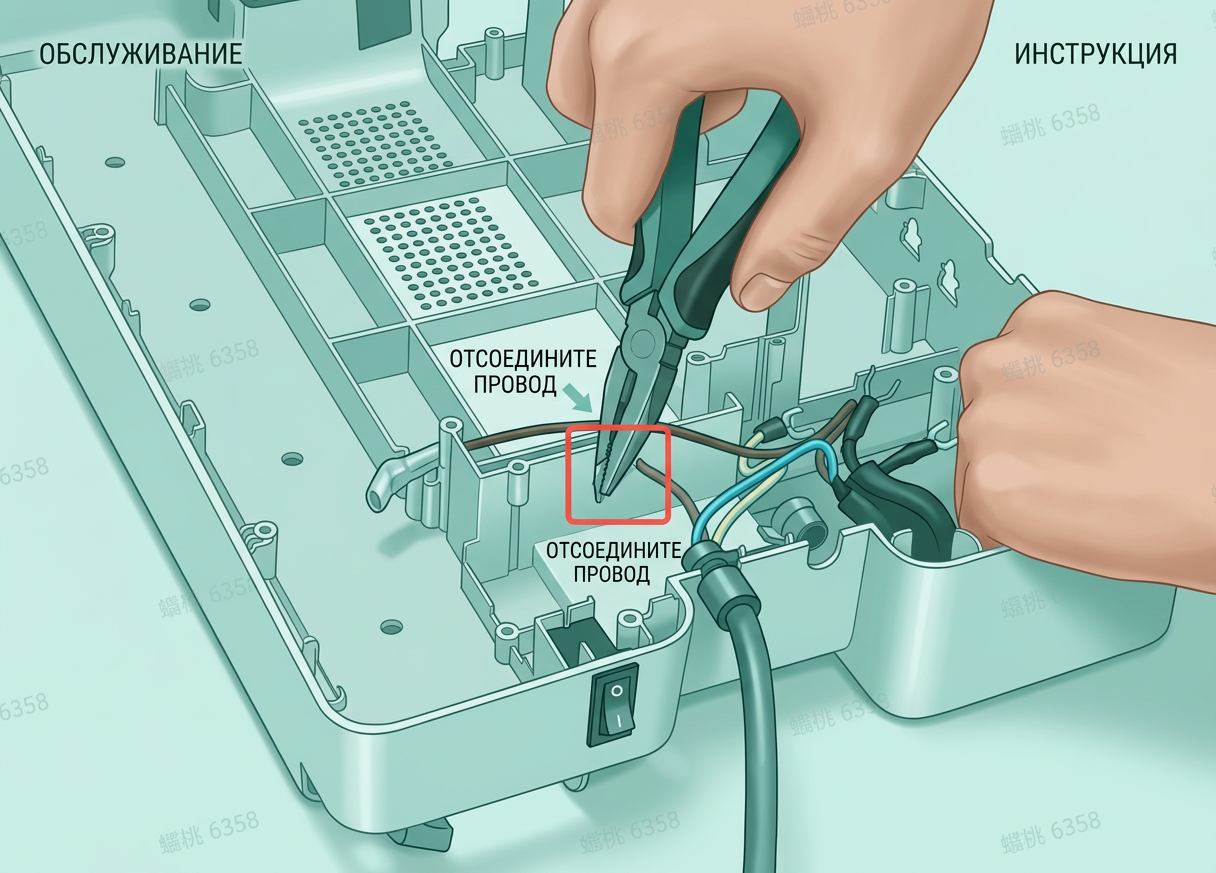

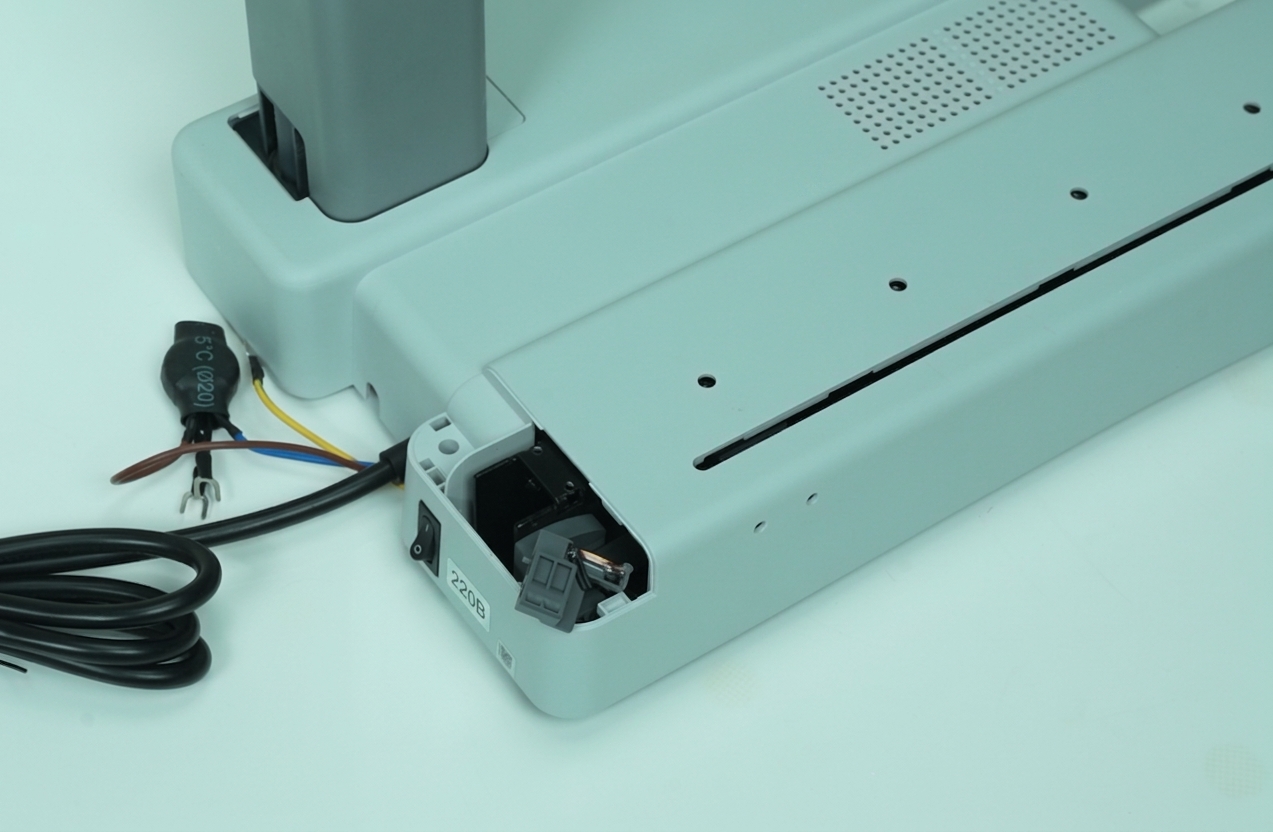

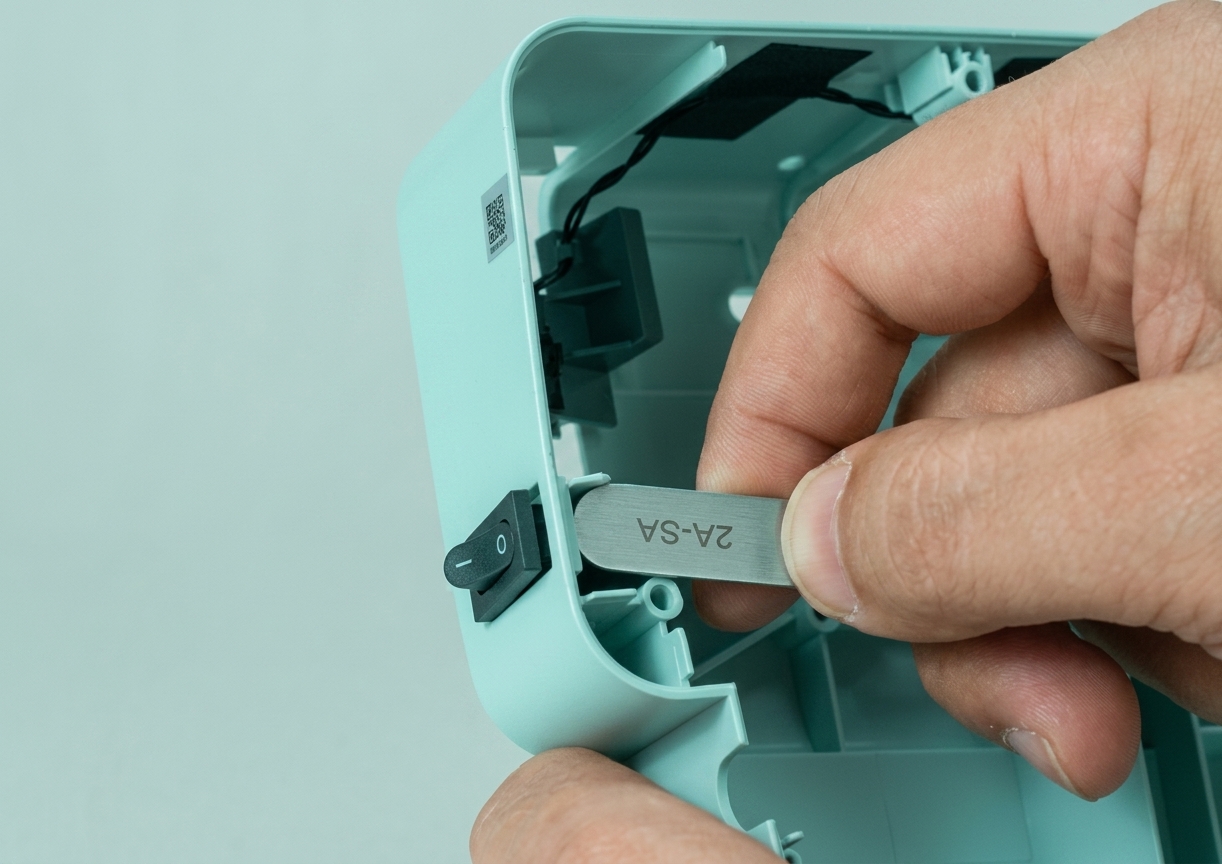

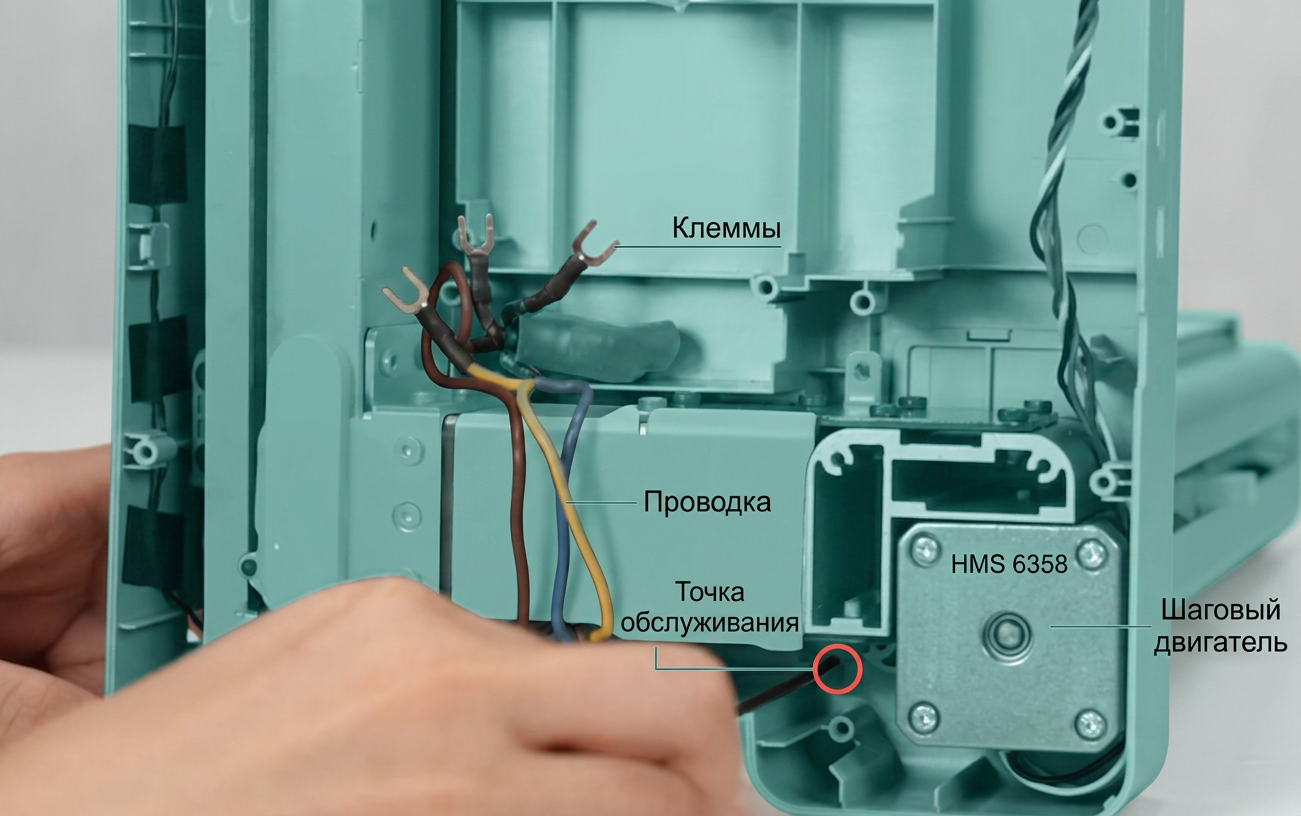

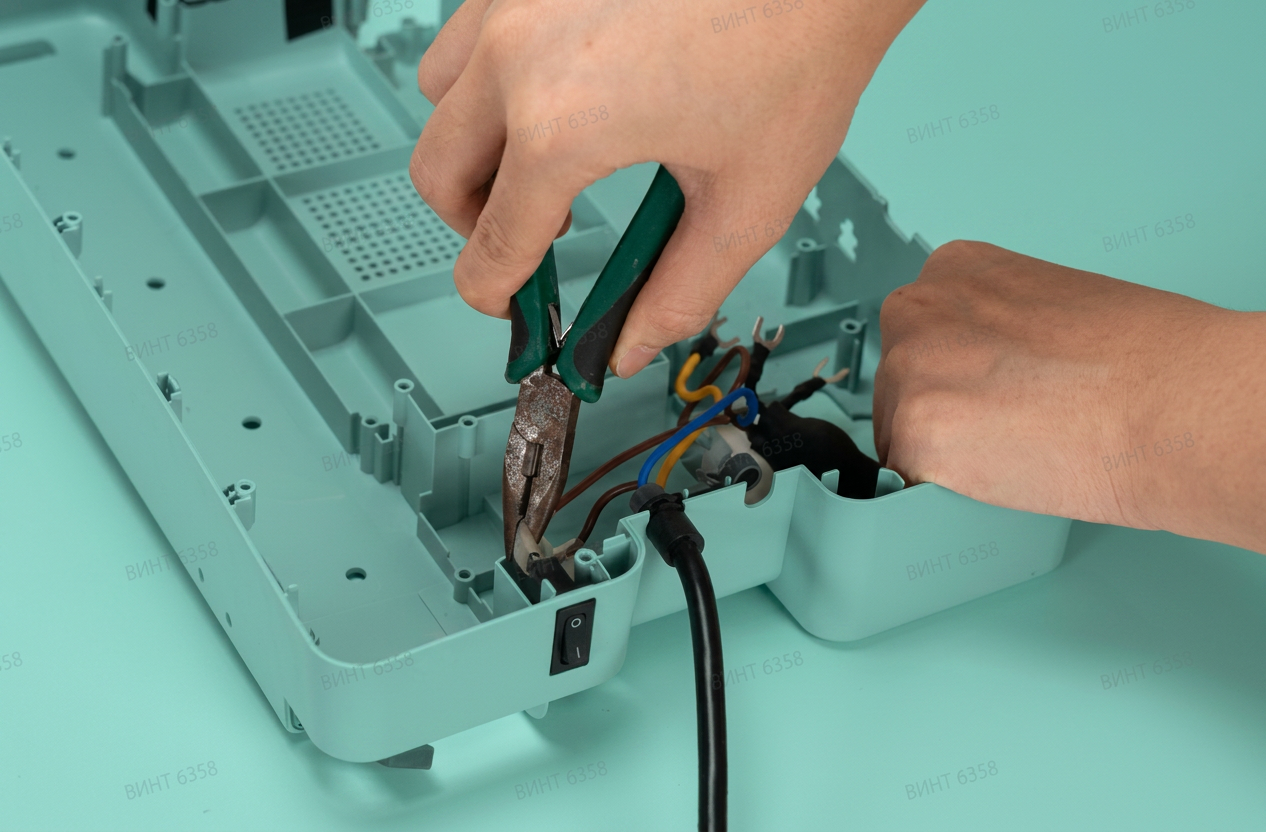

Отсоедините шнур питания от переключателя с помощью плоскогубцев, а затем снимите переключатель, нажав на его боковой фиксатор, одновременно сильно выталкивая его наружу.

Сборка основного корпуса

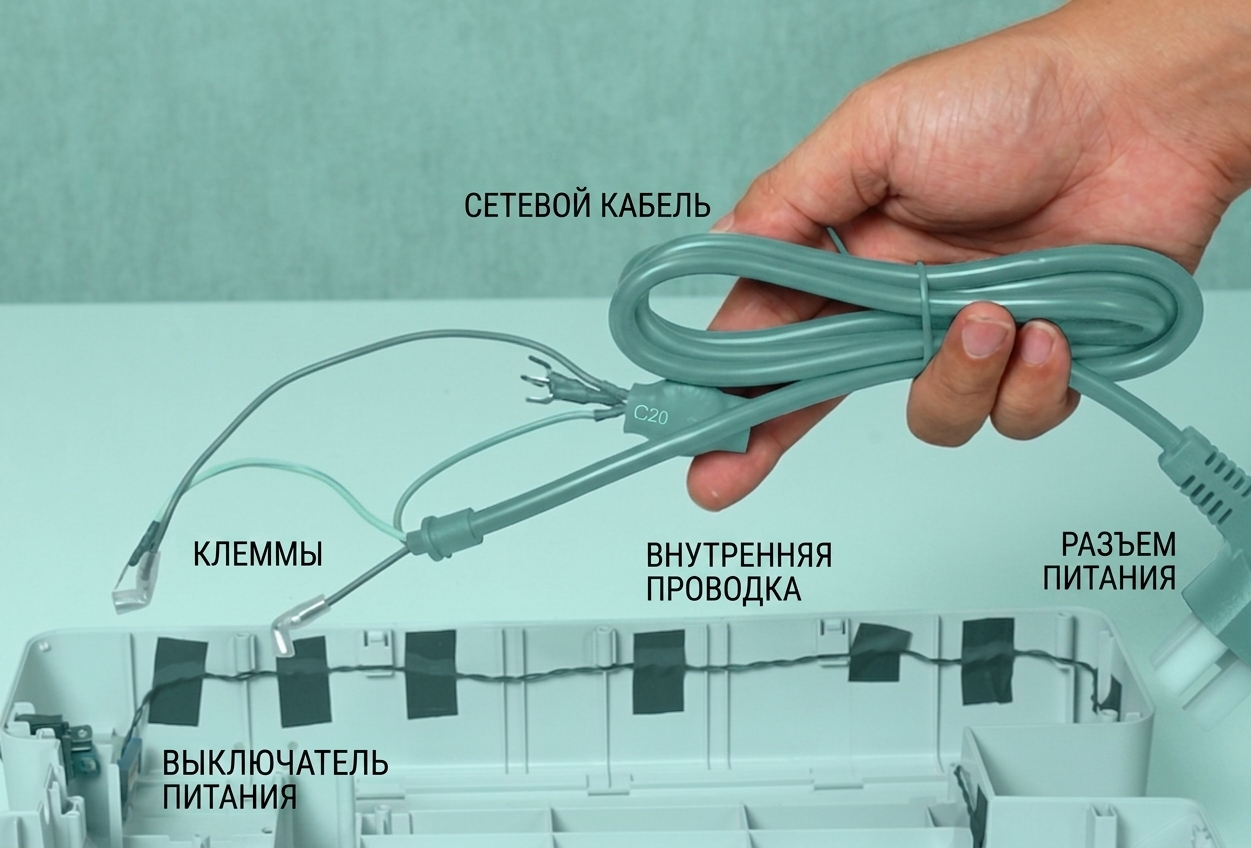

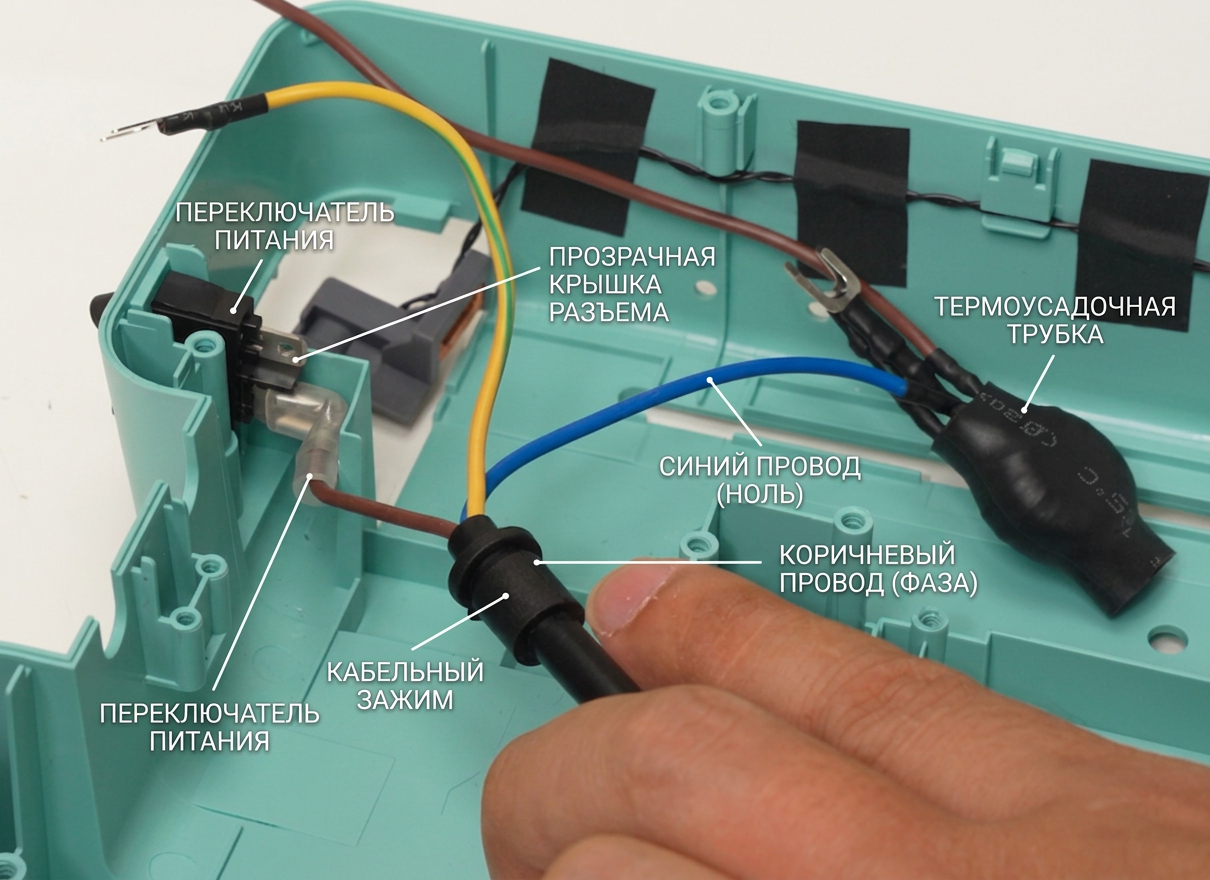

Шаг 1 - Установка кабеля питания

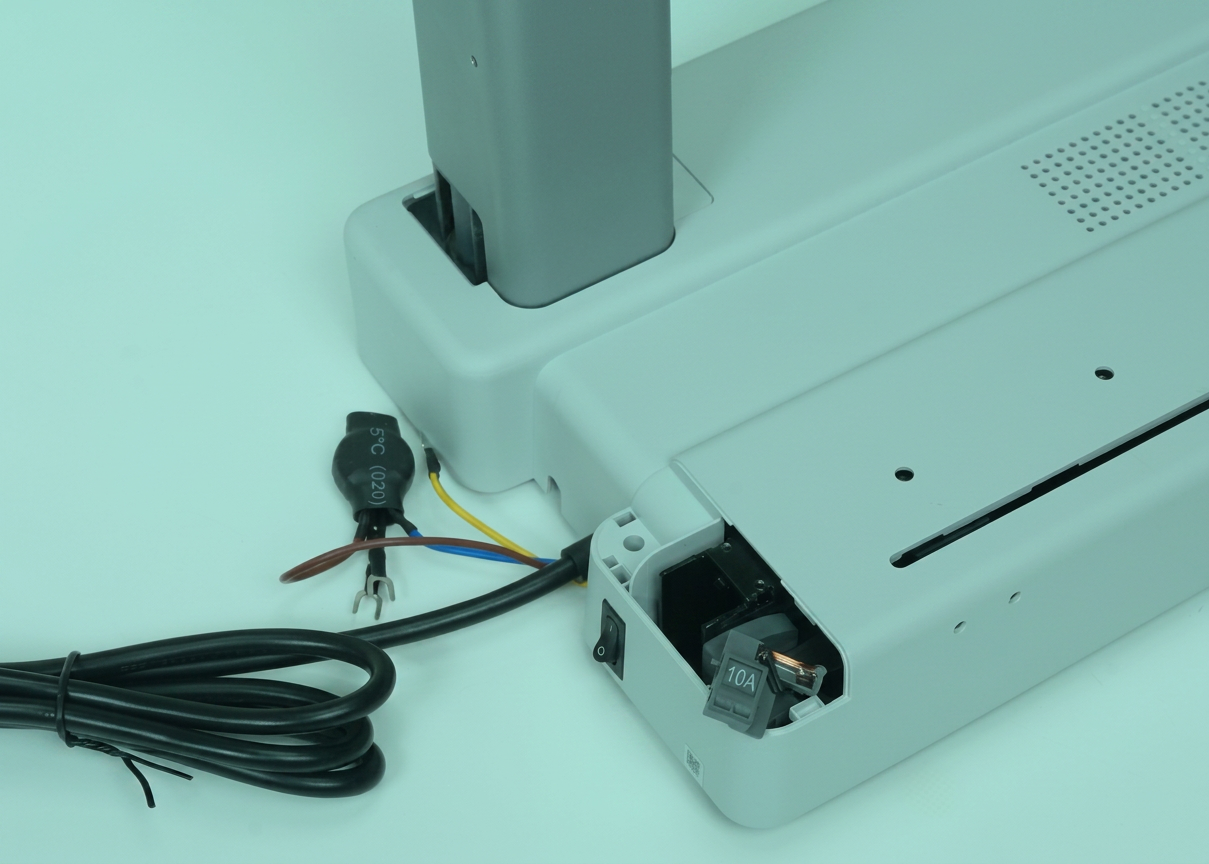

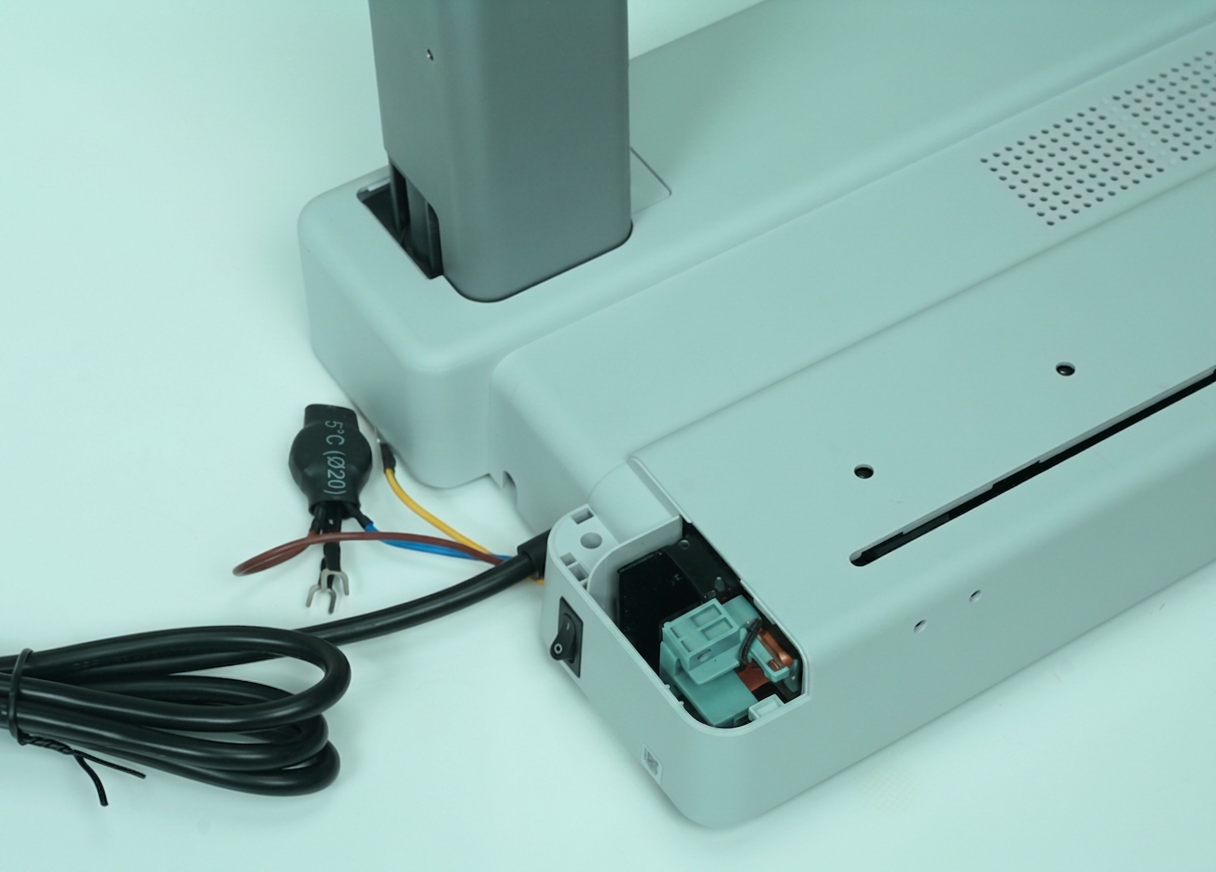

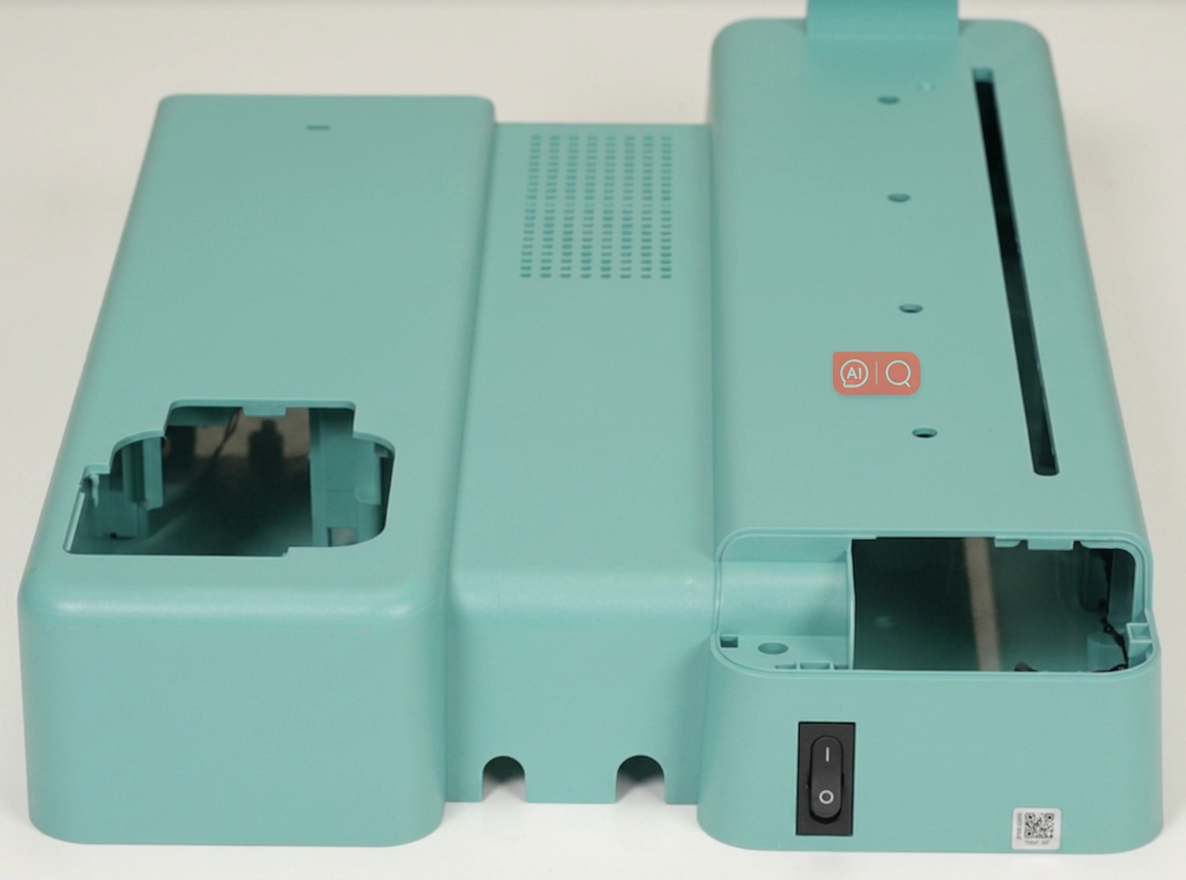

Проверьте направление и установите переключатель питания на основной корпус.

Подключите кабель питания к переключателю, расположив короткий конец шнура снизу.

Шаг 2 - Установка основного корпуса

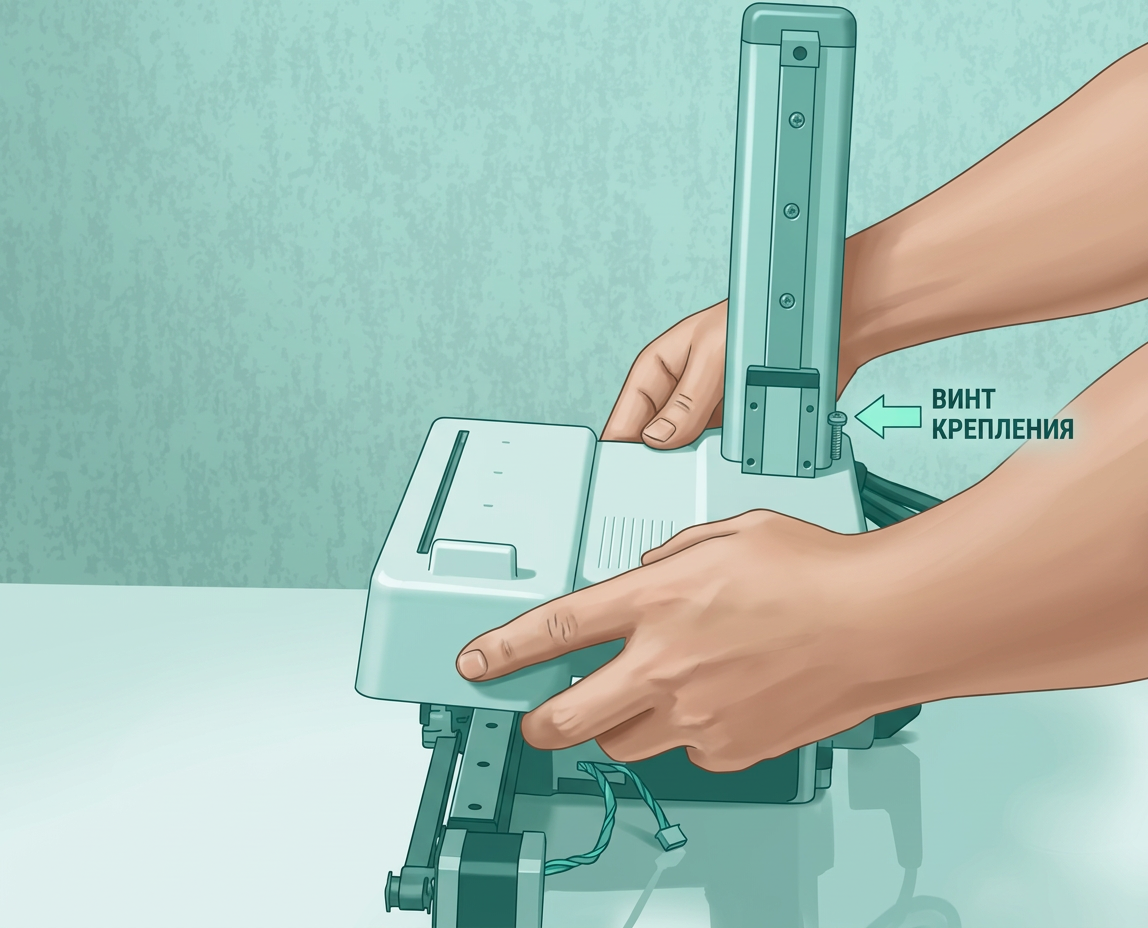

Установите основной корпус на сборку оси Z и оси Y в направлении оси Z вниз, стараясь не задеть катушку оси Y.

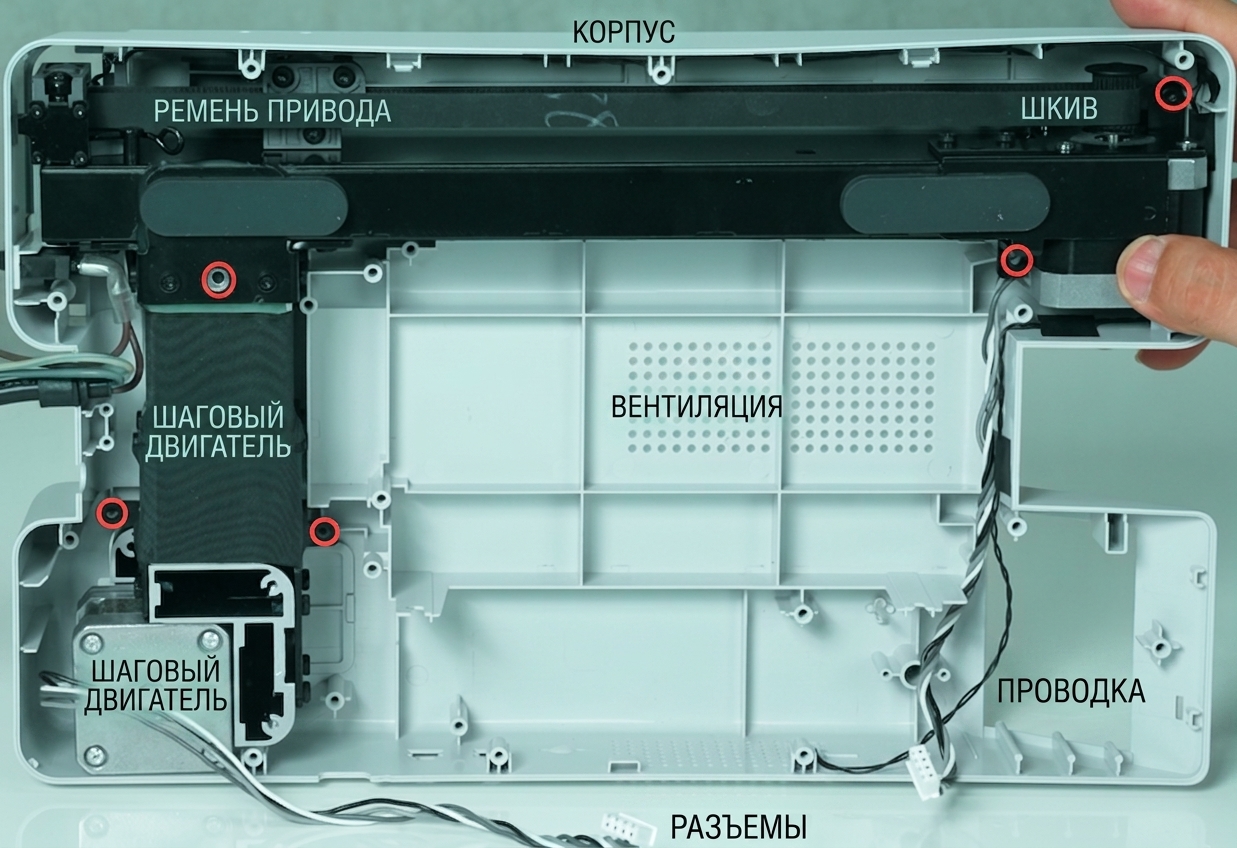

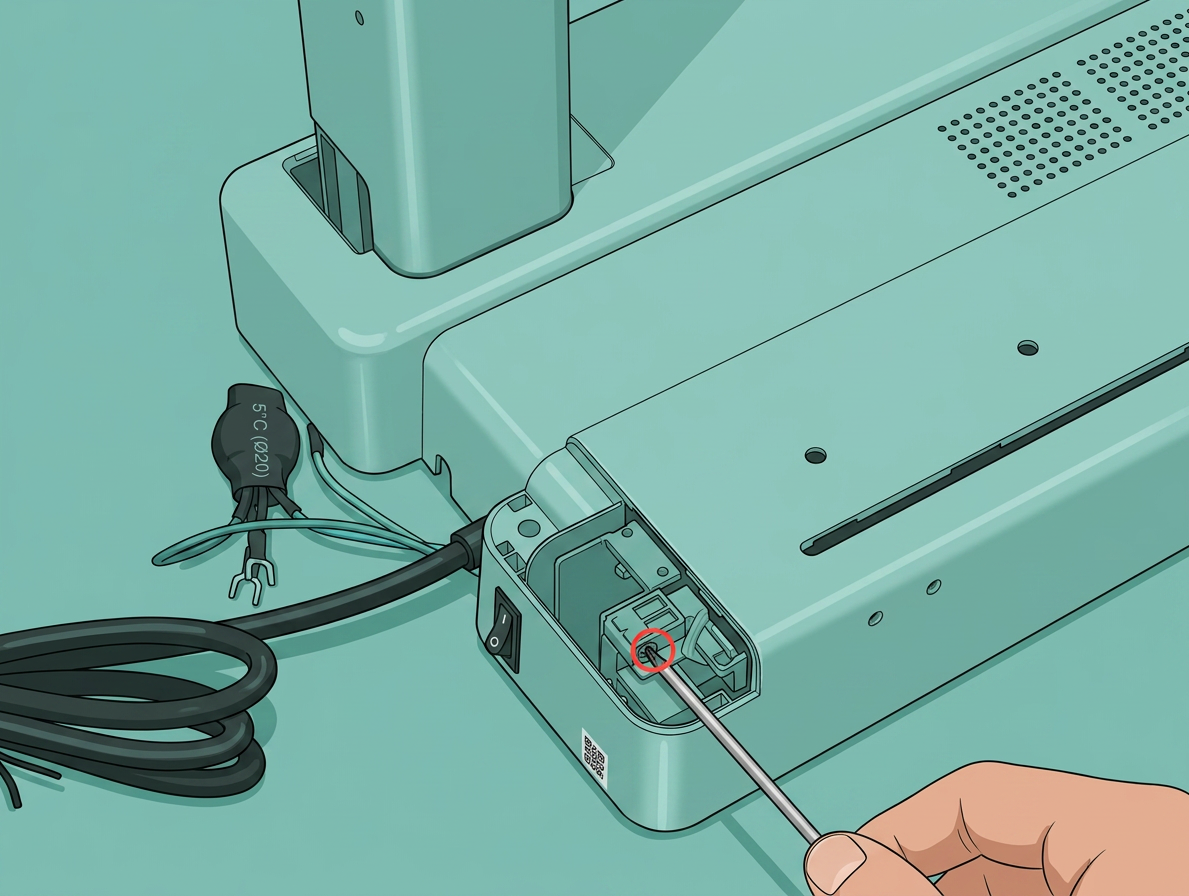

Закрепите 1 винт F и 4 винта A, чтобы зафиксировать основной корпус на квадратной стальной трубе.

Установите катушку оси Y (вихревого тока) и закрепите 1 винтом D.

Установите декоративную крышку оси Z, установите быстросъемную пластину держателя катушки и закрепите 2 винта E.

Шаг 3 - Установка материнской платы

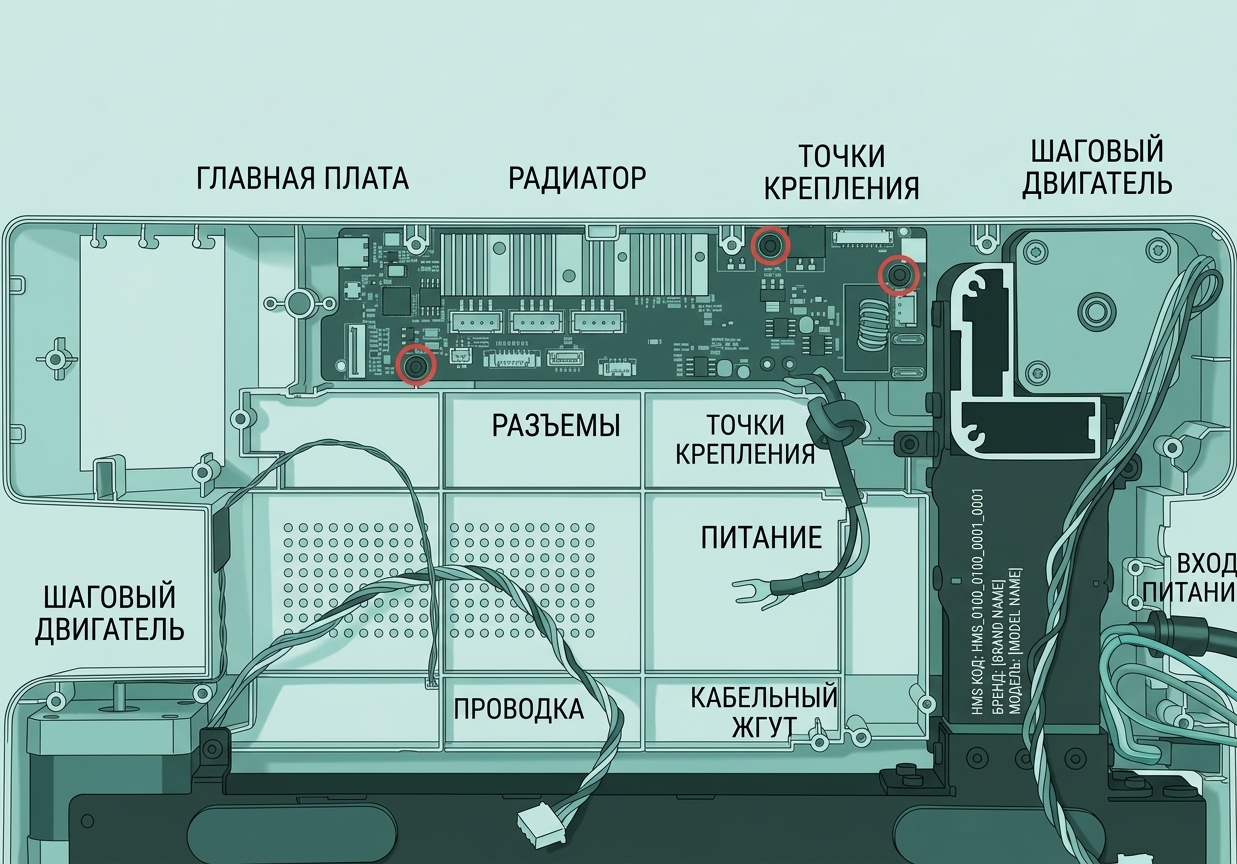

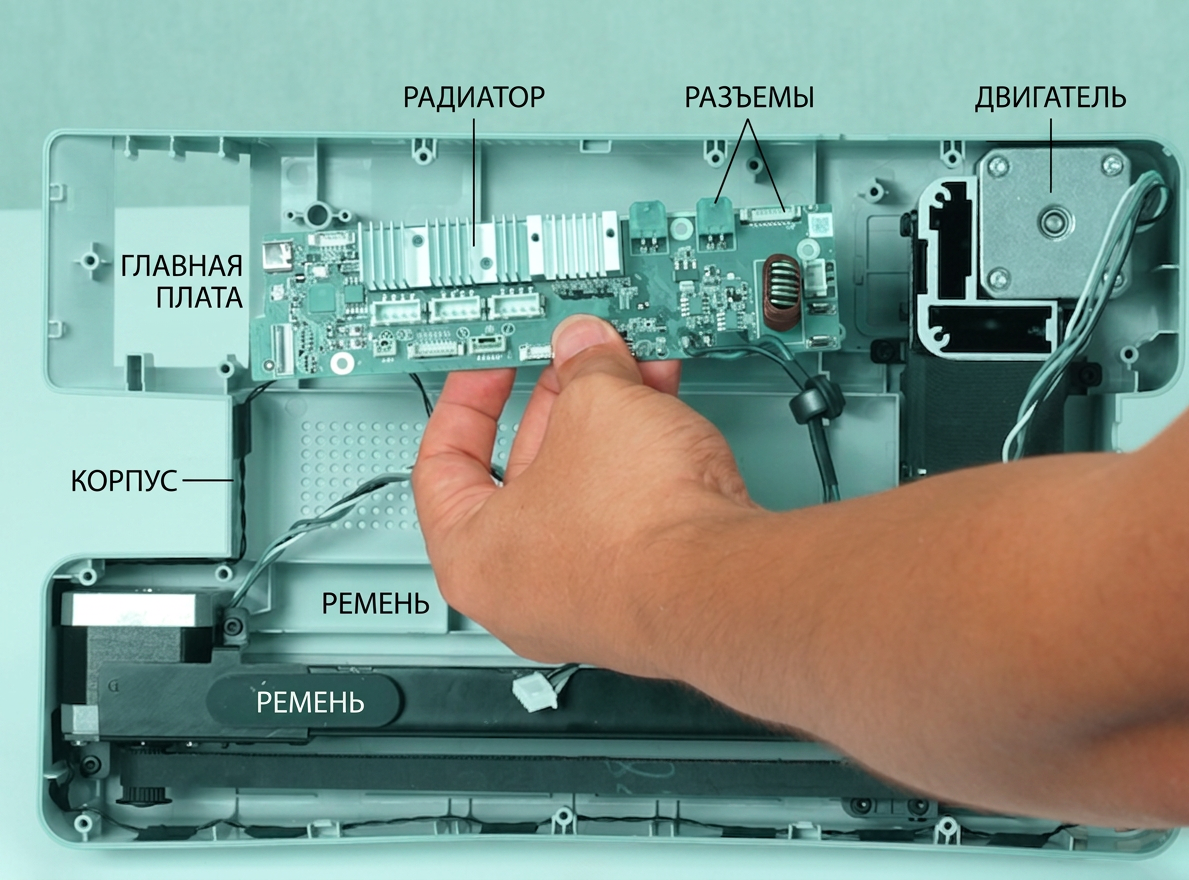

Установите материнскую плату на базовый корпус и закрепите 3 винта A для её фиксации.

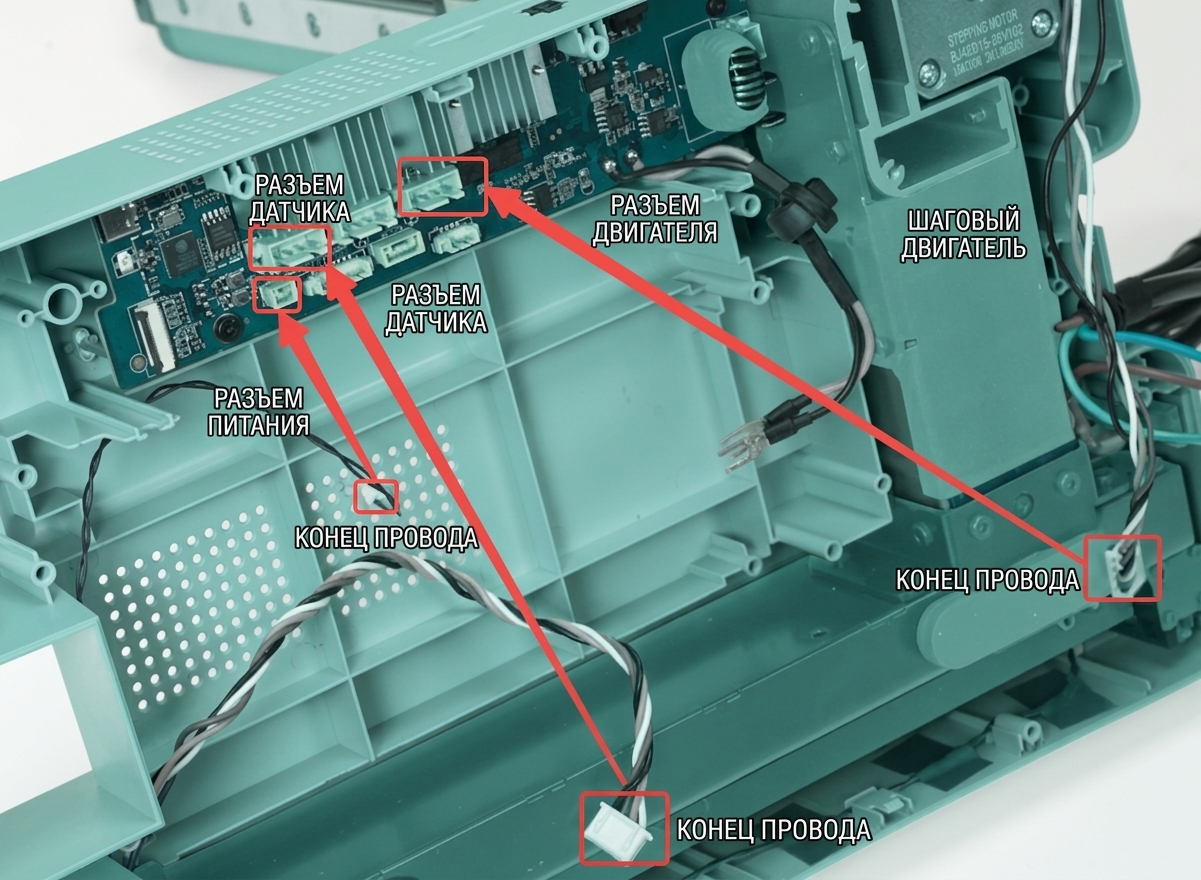

Подключите кабели катушки Y, мотора Z и мотора Y к соответствующим разъемам; Уложите кабели.

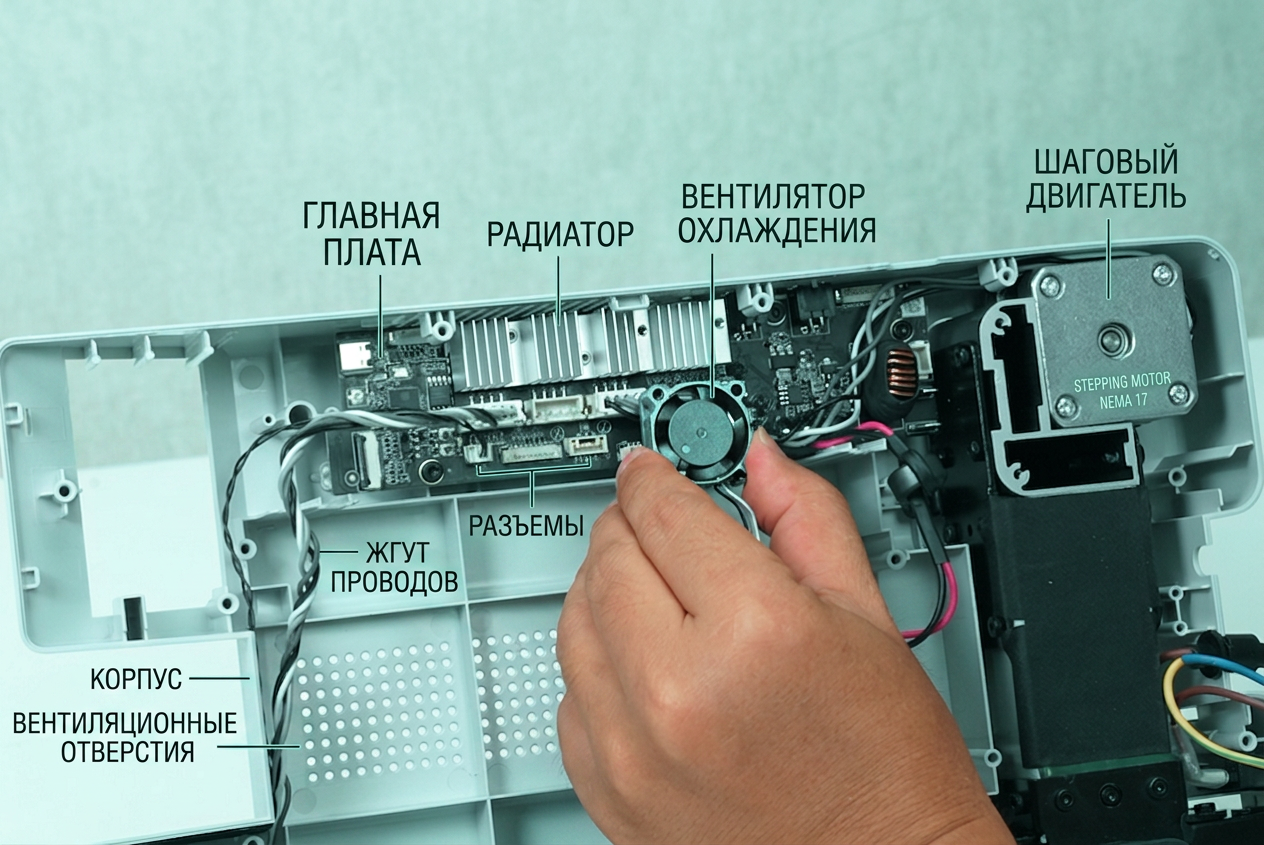

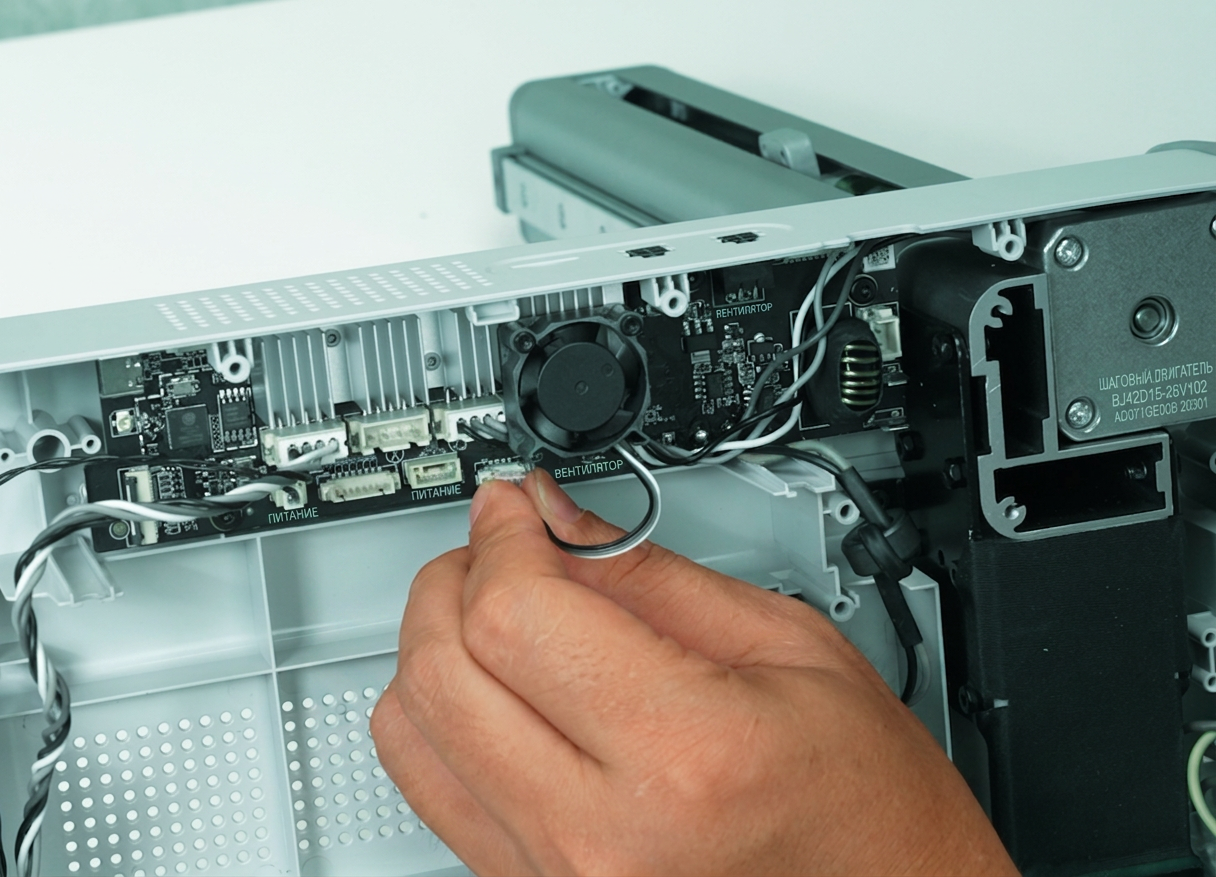

Установите вентилятор материнской платы, закрепите 2 винта C для фиксации вентилятора и подключите кабель вентилятора.

Шаг 4 - Установка блока питания

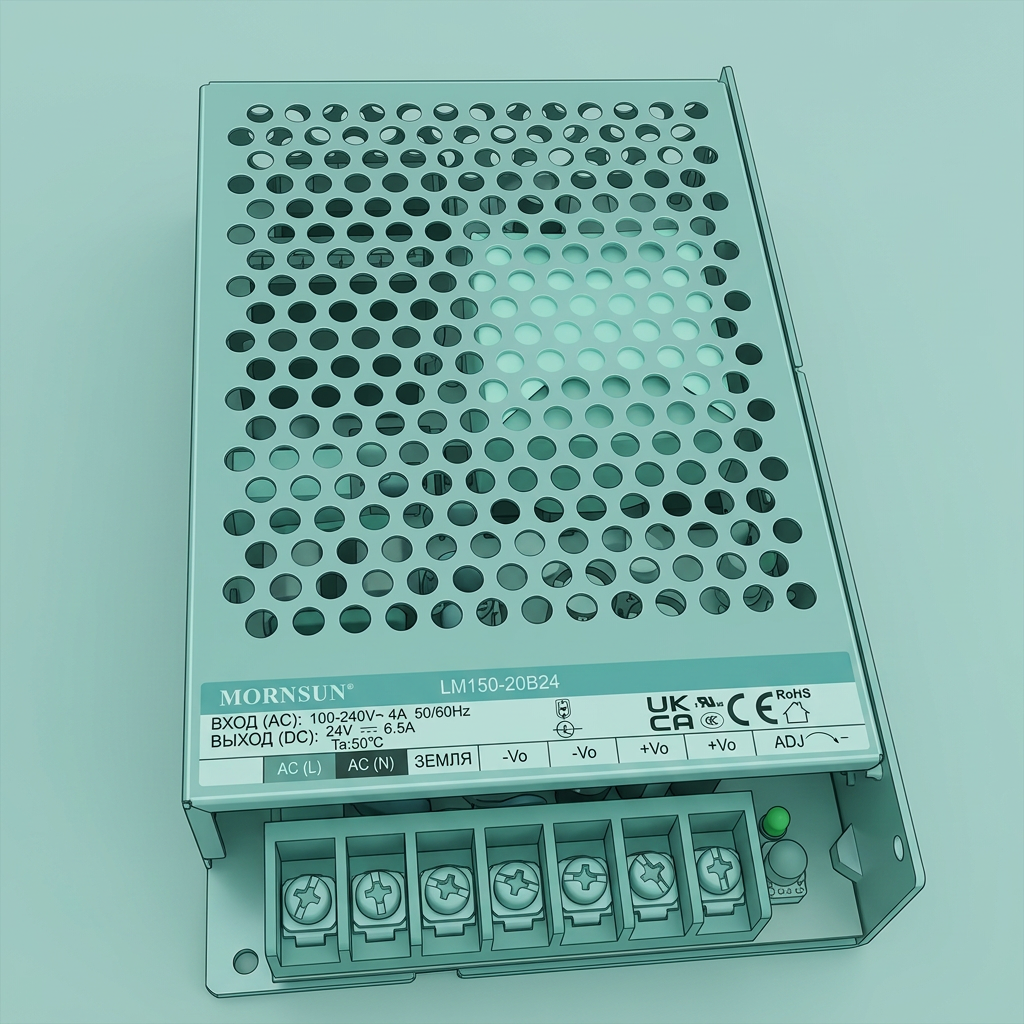

Установите модуль блока питания и закрепите его 2 винтами A и 1 винтом B.

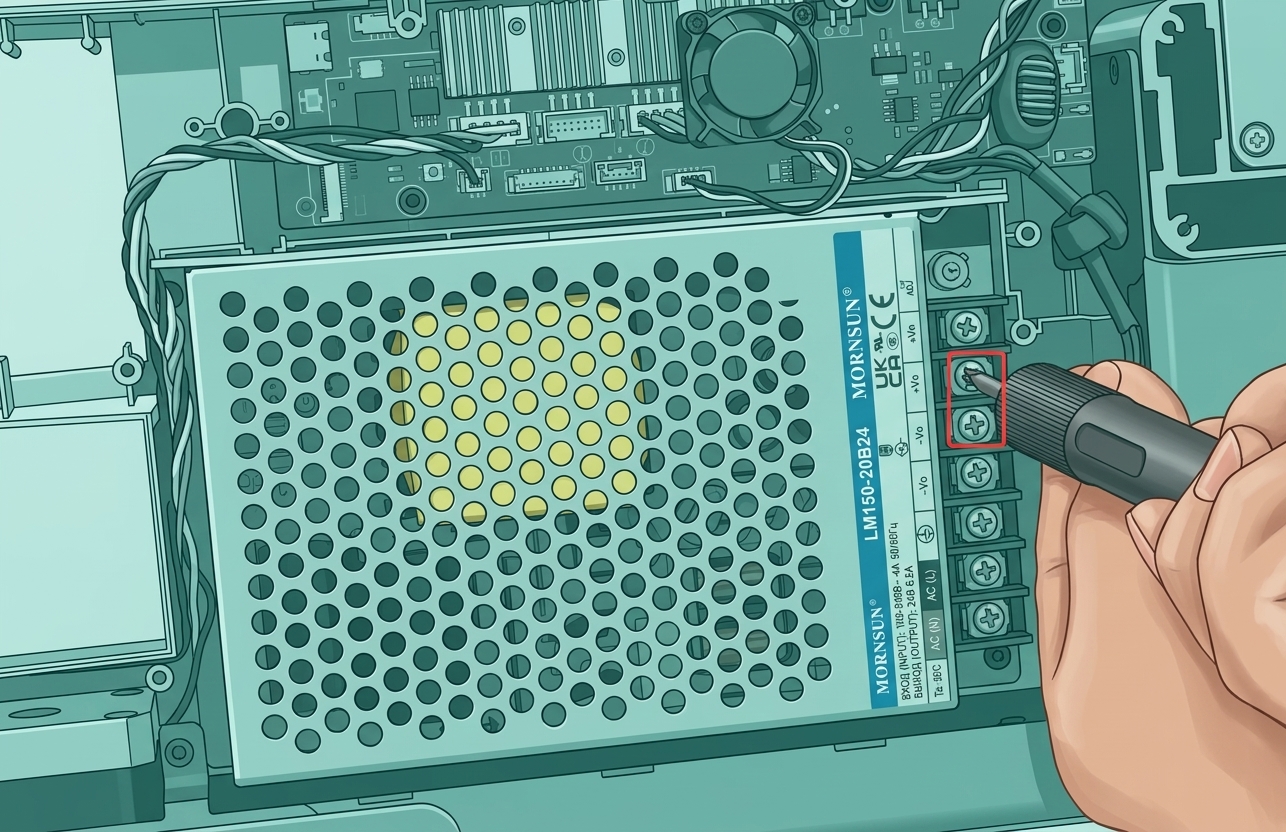

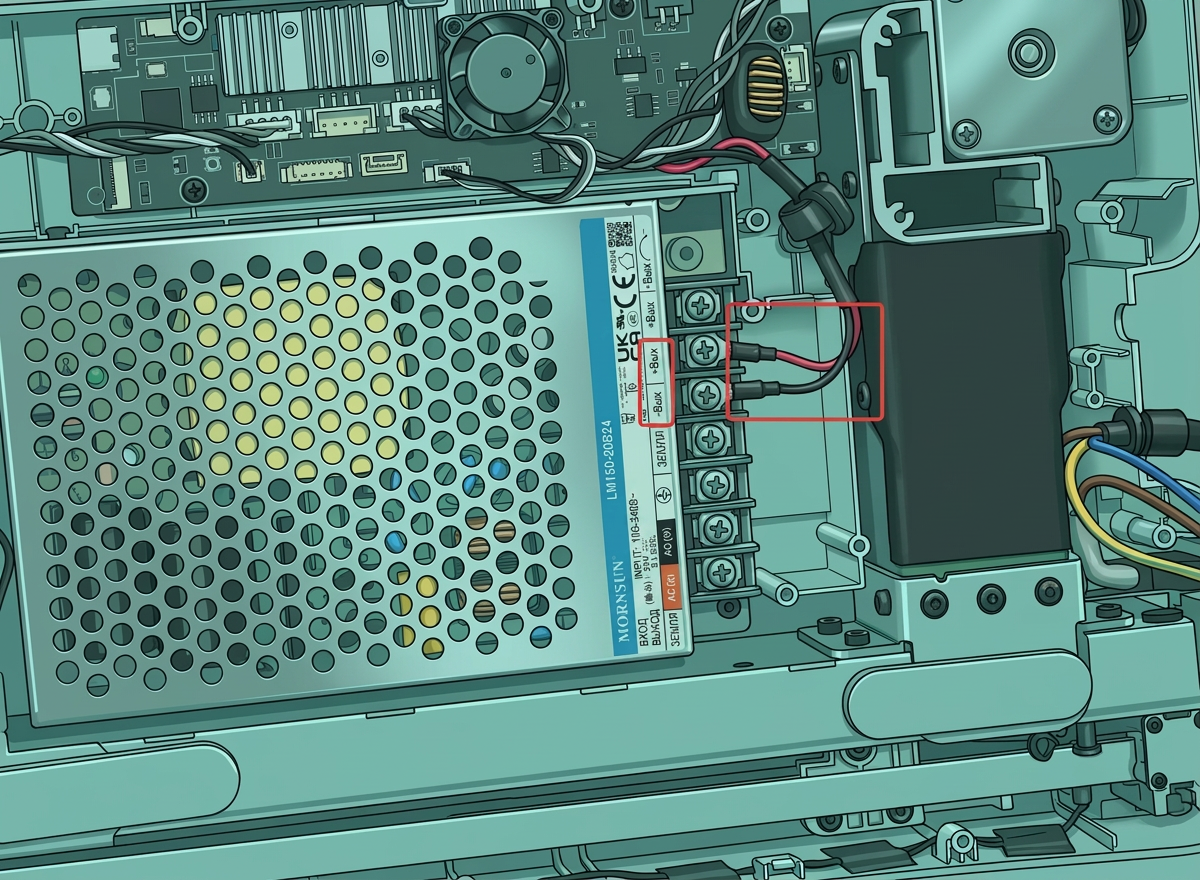

Подключите силовые кабели материнской платы к выходным клеммам модуля блока питания, при этом красный провод подключается к положительной клемме, а черный — к отрицательной, затем затяните 2 винта для фиксации.

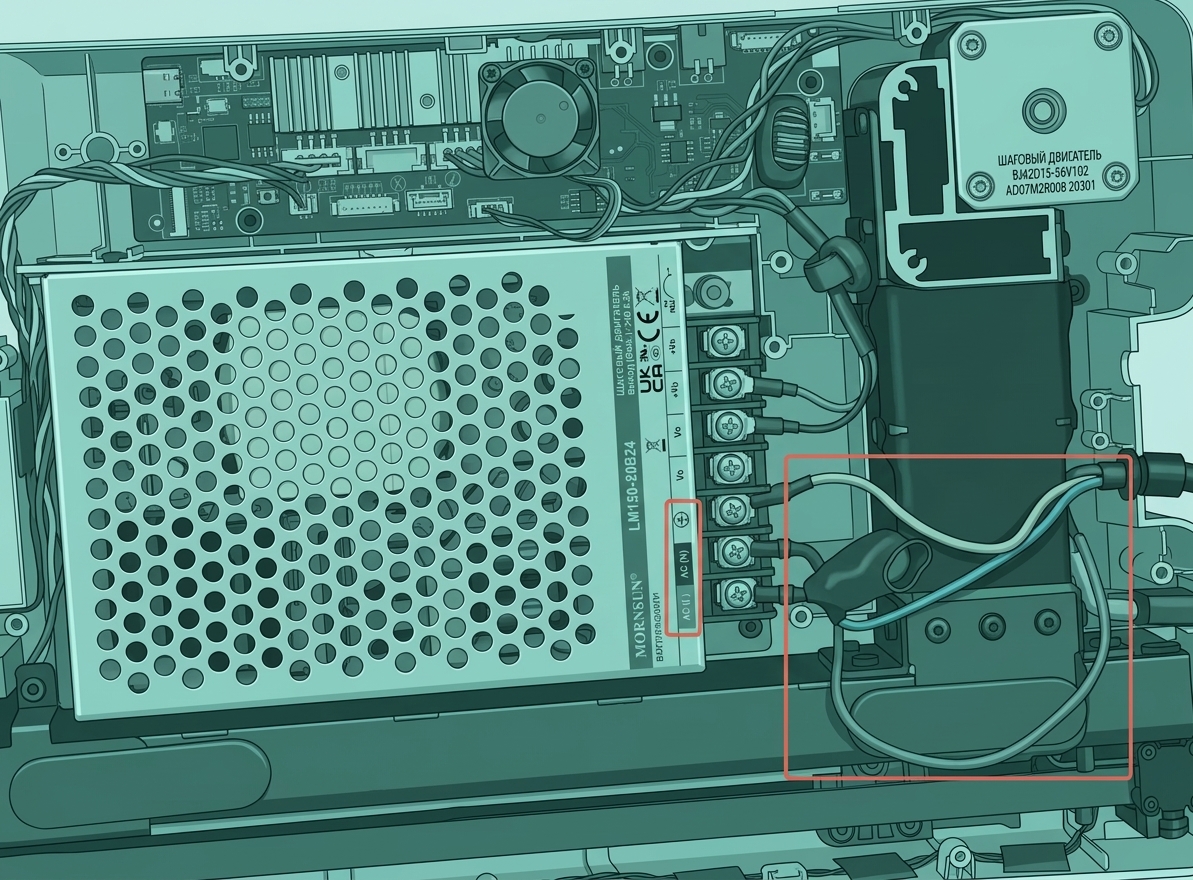

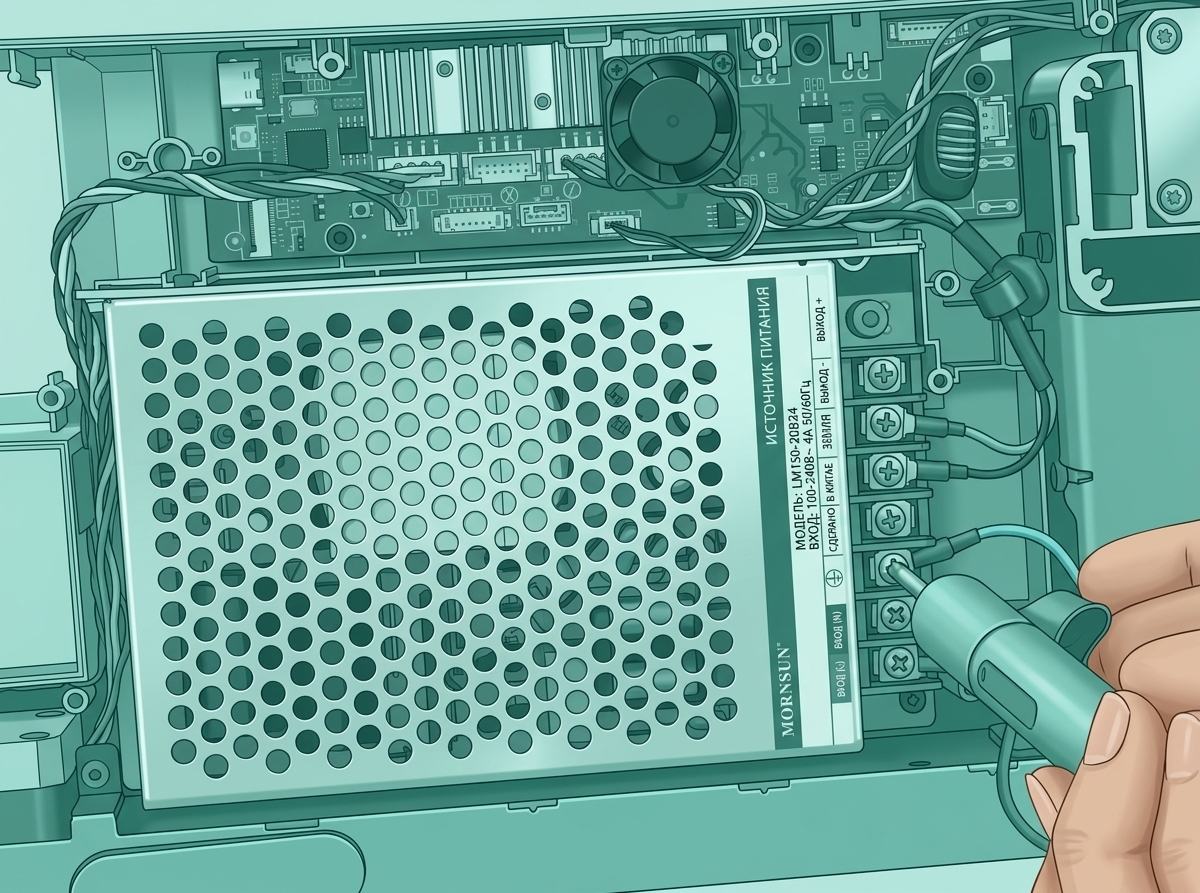

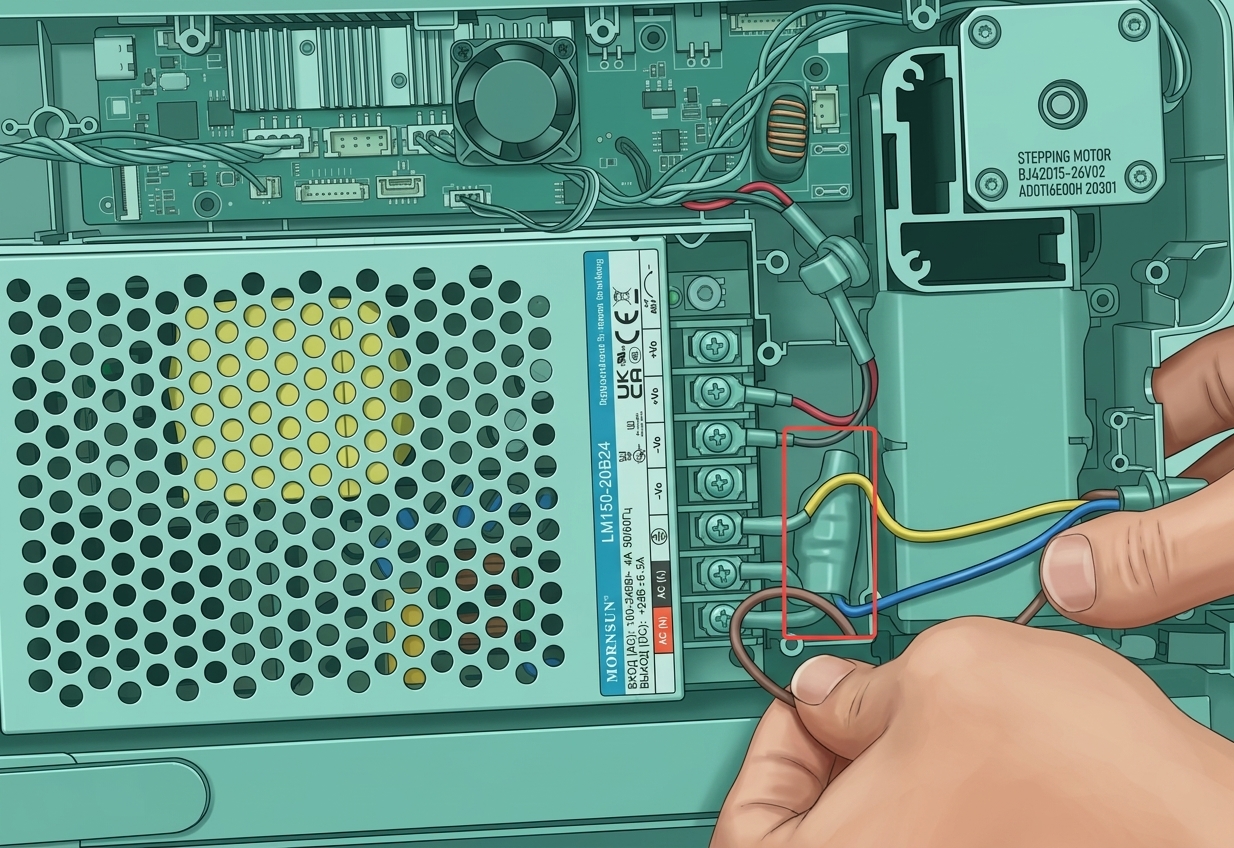

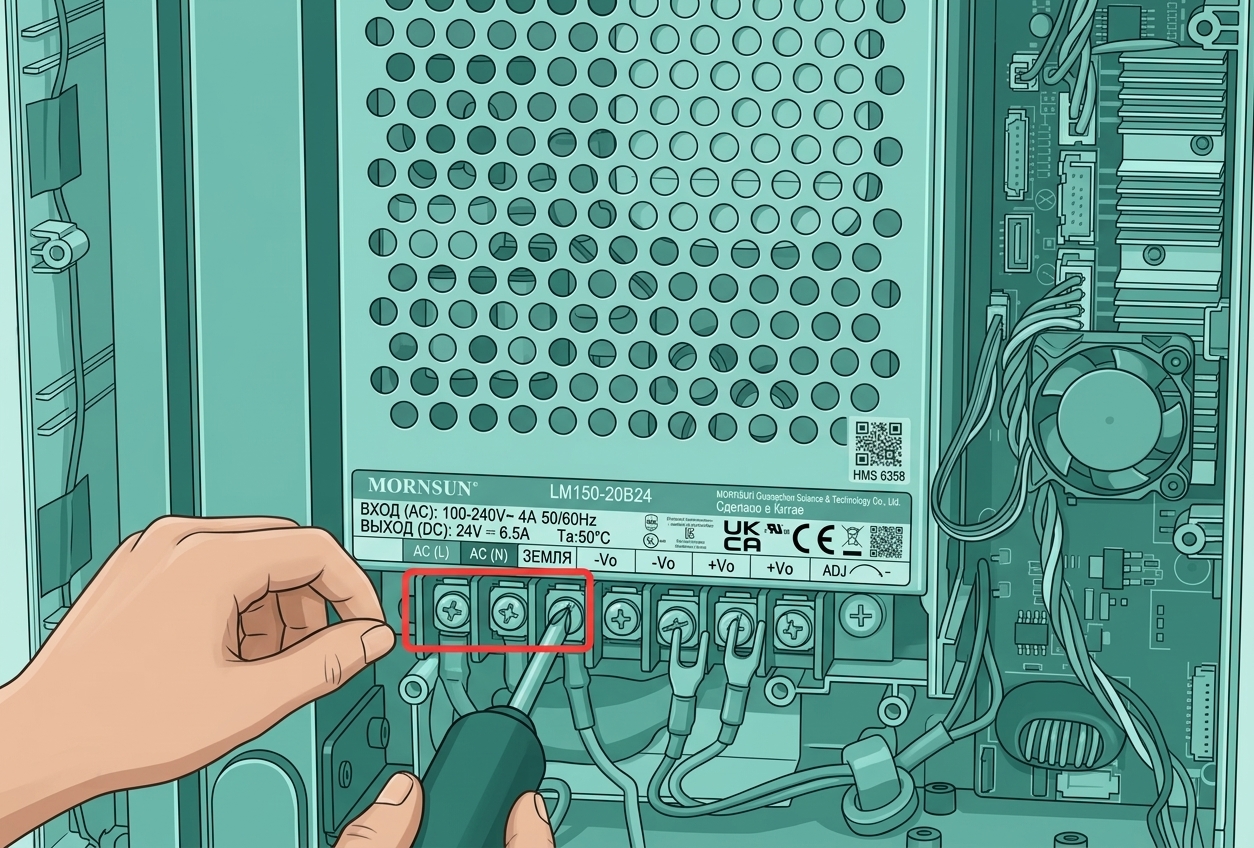

Подключите силовой кабель к входным клеммам, при этом коричневый провод подключается к L, синий — к N, а желтый — к заземлению, затем затяните 3 винта.

Шаг 5 - Установка сенсорного экрана и антенны Wi-Fi

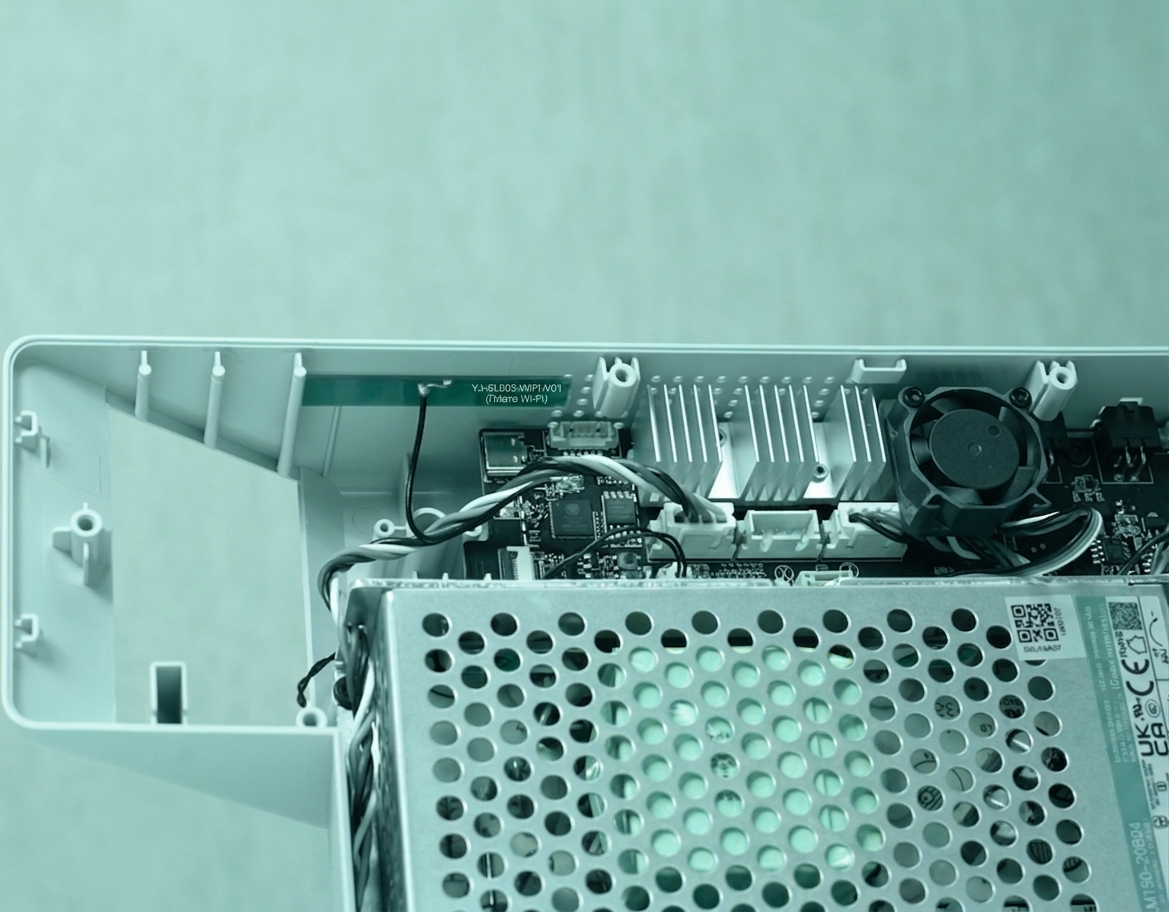

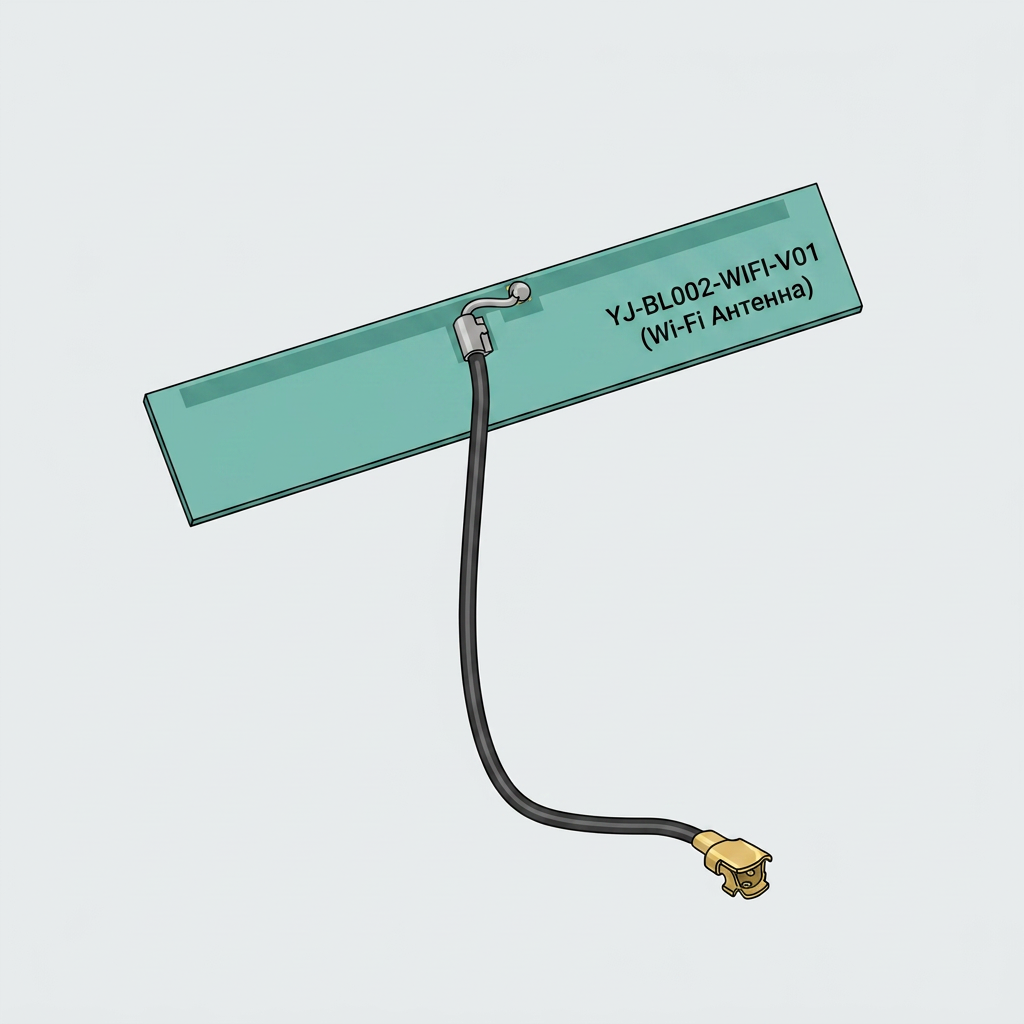

Прикрепите антенну Wi-Fi липкой стороной к базовому корпусу; Подключите соединительный кабель к материнской плате.

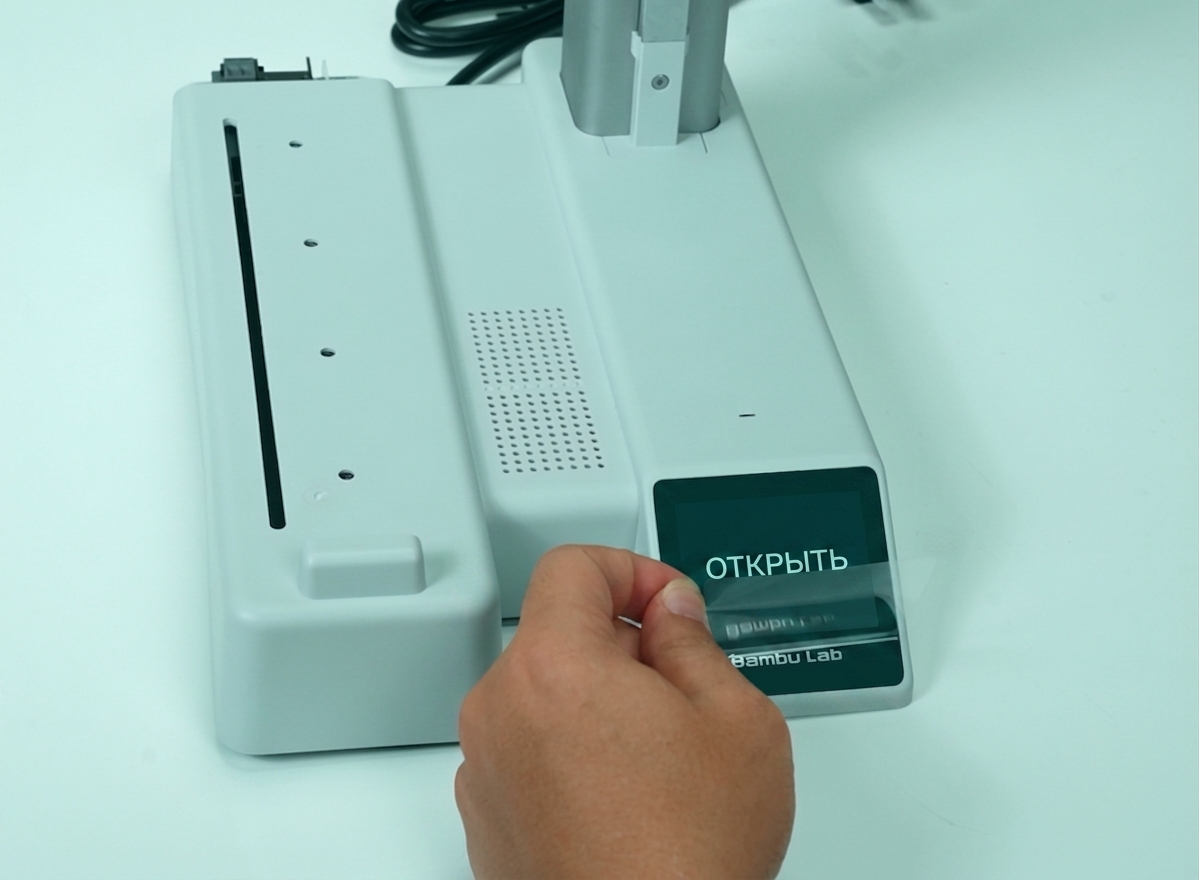

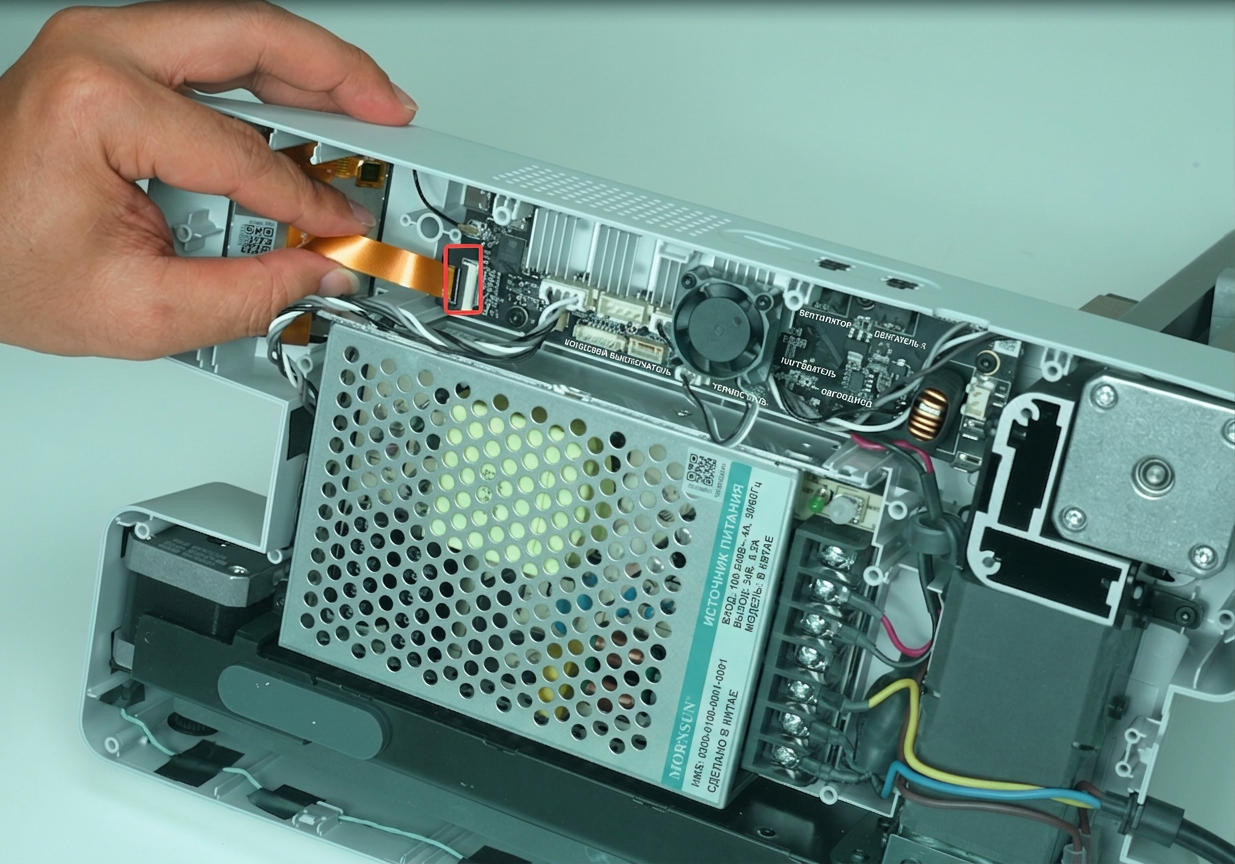

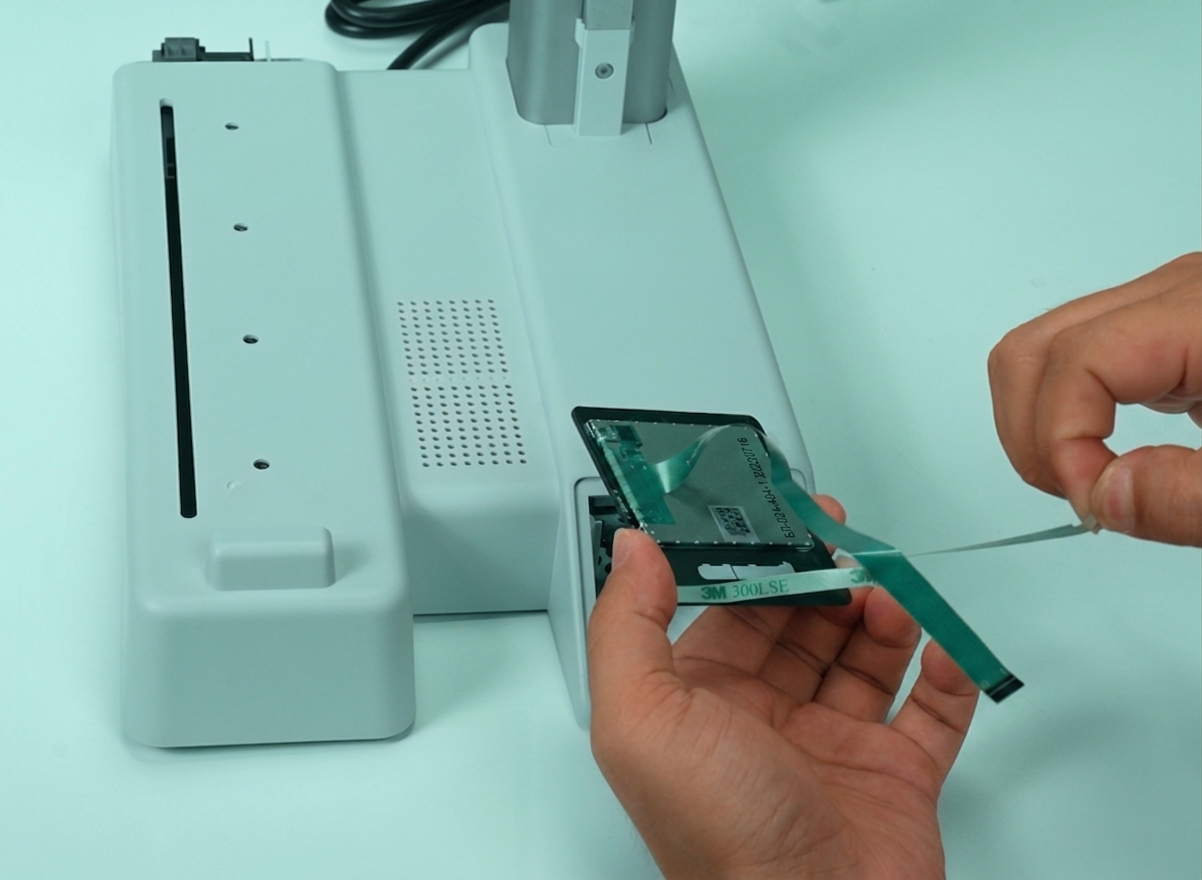

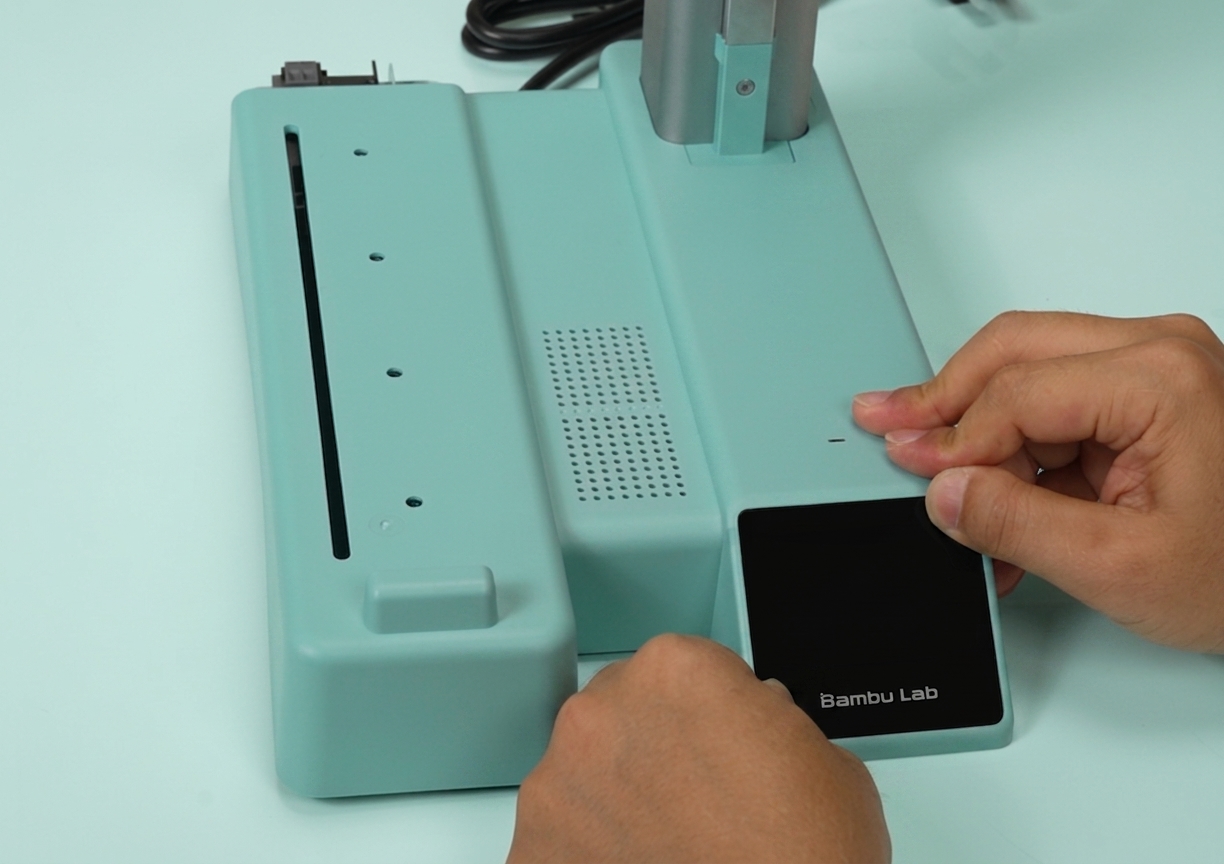

Снимите защитную пленку, установите дисплей и подключите провода к материнской плате.

Проверка функциональности

Проверьте и убедитесь, что соединительные провода подключены правильно и ни один не пропущен.

Калибровка

Не требуется
