Руководство по установке A1 mini

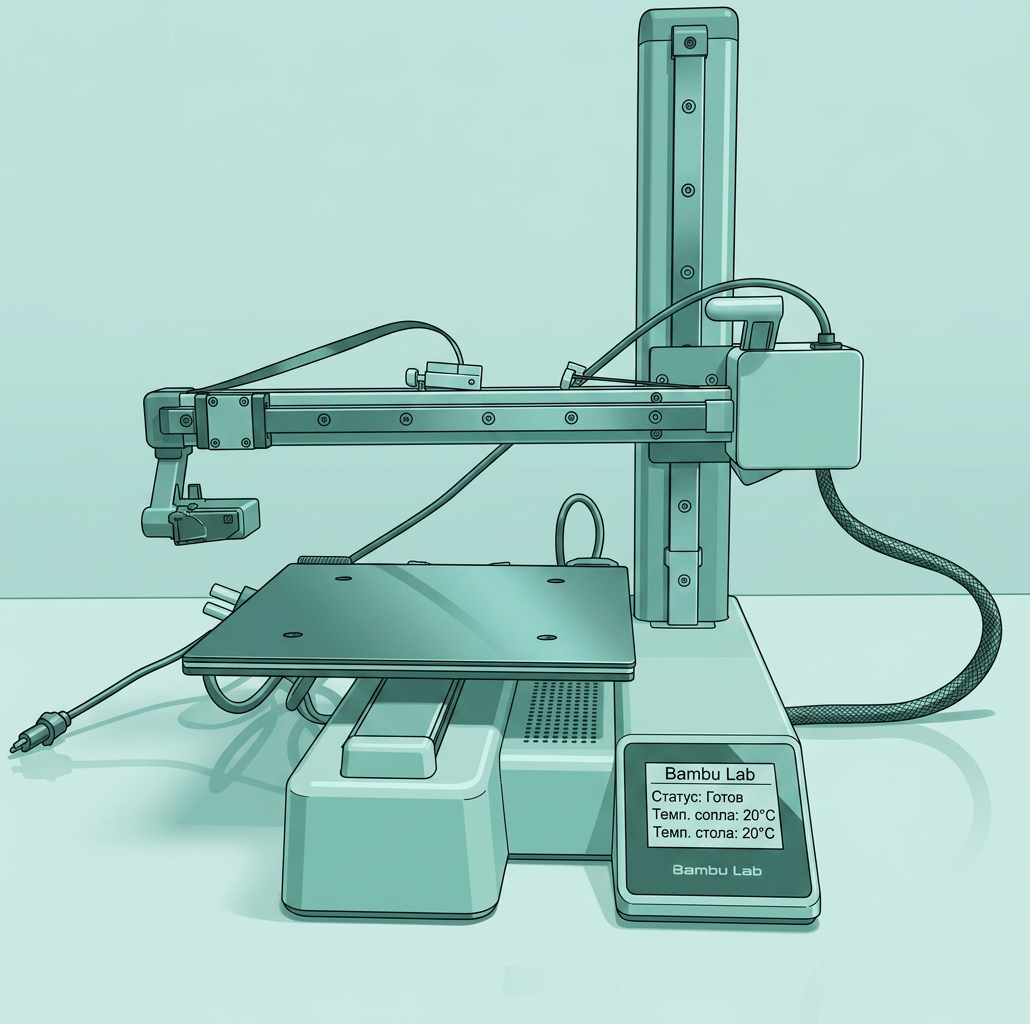

A1 mini (без инструментальной головки)

В этой статье приведены инструкции и меры предосторожности при разборке и сборке A1 mini. Разборка и сборка сменных компонентов, задействованных в этом процессе, также описаны в данной статье.

Список деталей

Ниже приведены запасные части послепродажного обслуживания, которые будут рассмотрены в этом руководстве.

№	Наименование	Изображение	№	Наименование	Изображение	№	Наименование	Изображение
1	Основная пластина A1 Mini		2	Нагревательная платформа		3	Коннектор трубки PTFE
4	USB-C кабель Bambu		5	Крышка двигателя X		6	Камера Live View
7	Двигатель оси X		8	Линейная направляющая оси Y

Список модулей

Компоненты, требующие дальнейшей разборки, но не рассматриваемые в этой статье.

№	Наименование	Изображение	№	Наименование	Изображение

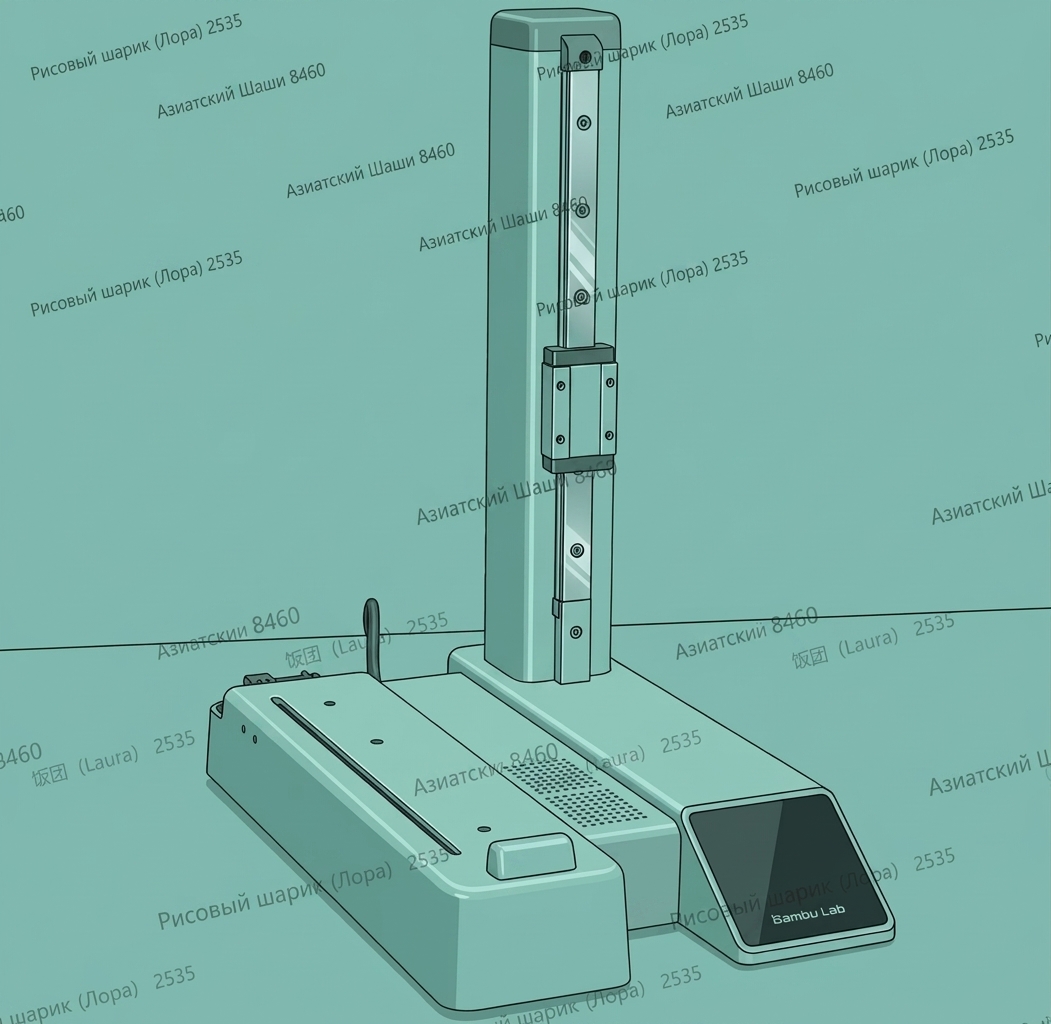

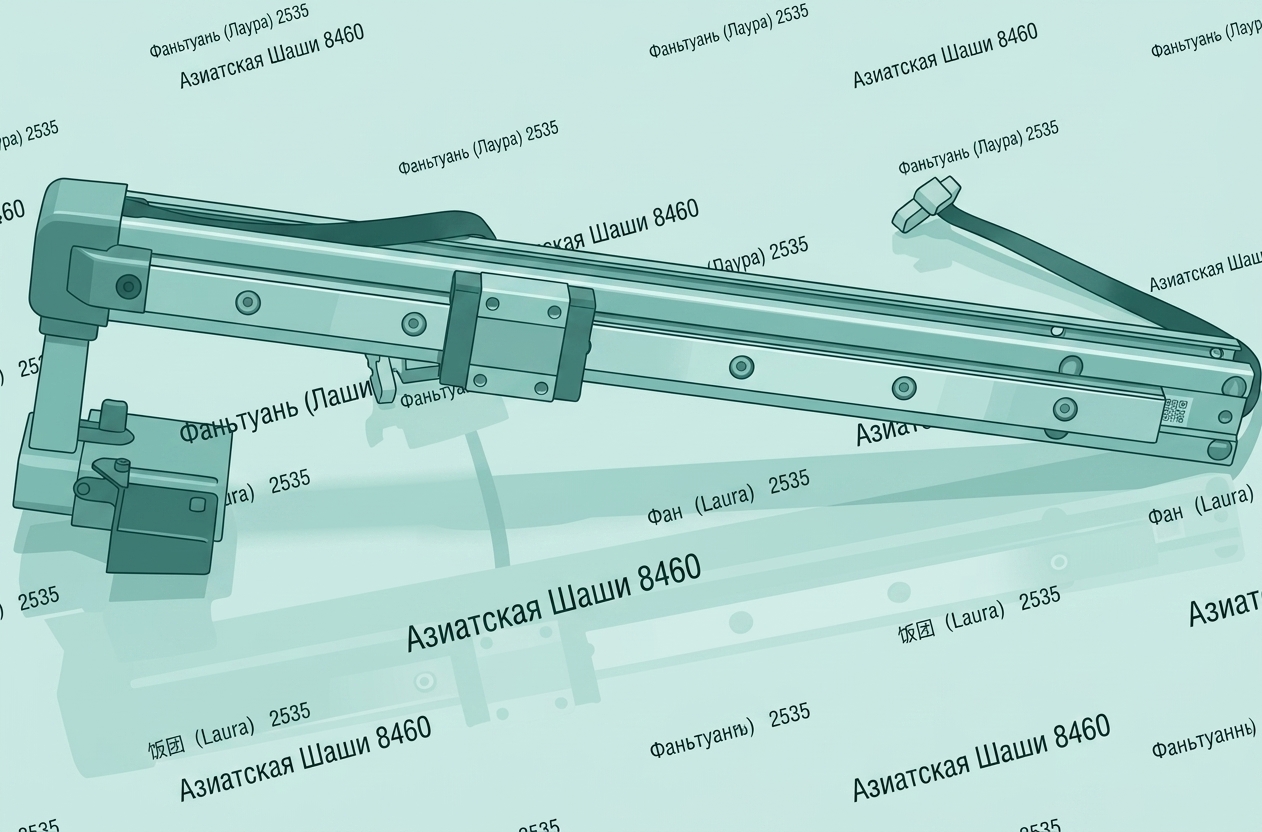

1	Сборка оси X		2	Сборка нижней базы

Список винтов

Список инструментов

• Шестигранный ключ H2.0/H1.5
• Бокорезы
• Плоскогубцы

Предупреждение о безопасности

Важное напоминание!

Перед выполнением любых работ по техническому обслуживанию принтера и его электронных устройств (включая кабель печатающей головки) отключите питание принтера и отсоедините источник питания, чтобы избежать короткого замыкания в цепи, которое может привести к дополнительному повреждению электронных устройств и создать потенциальную опасность.

При проведении технического обслуживания или устранении неполадок на принтере сначала убедитесь, что горячий конец и нагреваемый стол находятся в безопасном температурном диапазоне. Не работайте с ними при высоких температурах. Если необходимо выполнить задачи при высоких температурах, наденьте соответствующие термостойкие перчатки, чтобы обеспечить безопасное и эффективное техническое обслуживание.

Если у вас возникли вопросы по этому руководству, пожалуйста,Нажмите здесь, чтобы создать заявку в службу поддержки, и мы оперативно ответим и предоставим необходимую помощь.

Видеоинструкция

Из-за различий в версиях продукта могут быть некоторые различия в деталях.

Руководство по разборке

Шаг 1: Снимите базовую пластину

Наклоните принтер назад и открутите 2 винта A. Снимите зажим кабеля.

Открутите 14 винтов B, затем потяните и растяните нейлоновые стяжки, чтобы ослабить базовую пластину, и снимите её.

Шаг 2: Отсоедините кабели

Используйте кусачки, чтобы обрезать стяжки, открутите 2 винта C и пластину, отсоедините USB-кабель, кабель камеры и кабель двигателя X от материнской платы.

Шаг 3: Снимите нагреваемый стол

Используйте шестигранный ключ H2.0, чтобы открутить 3 винта B, снимите огнезащитную крышку, используйте плоскогубцы, чтобы снять два изоляционных резиновых наконечника клемм,

Используйте ключ, чтобы отщёлкнуть разъём и одновременно отключить 2 силовых кабеля нагреваемого стола; Отсоедините кабель сигнала нагреваемого стола от материнской платы, открутите 1 винт A и ослабьте кабель нагреваемого стола в зажиме.

Поставьте принтер вертикально и открутите 3 винта D, фиксирующие нагреваемый стол.


Прижмите нагреваемый стол рукой и открутите 4 винта выравнивания E. Снимите нагреваемый стол вместе с регулировочными пружинами.

Шаг 4: Снимите USB-кабель, камеру и крышку двигателя X

Извлеките ПТФЭ-трубку и USB-кабель из органайзера кабелей. Нажмите на разъём, чтобы отсоединить трубку, затем снимите разъём ПТФЭ-трубки.

Приложите усилие снизу передней крышки крышки двигателя, чтобы снять её. Отсоедините кабель камеры. Вставьте шестигранный ключ через зажим кабеля и подденьте его. Снимите зажим кабеля.

Снимите зажим кабеля, оставшийся на кабелях, оторвите ленту с одного конца нейлоновой сетки и вытяните кабель подключения камеры и кабель двигателя X;

Снимите ферритовые кольца, вытяните резиновую заглушку на USB-кабеле из крышки двигателя и снимите USB-кабель;

Существует две версии ферритовых колец USB-C: разделённая структура, показанная на изображении, и цельная интегрированная ферритовая втулка.

Если это цельная интегрированная конструкция, вам не нужно устанавливать разделённый/раздельный тип ферритового кольца на кабель, так как ферритовое кольцо уже интегрировано в кабель.

Две версии поставляются в случайном порядке. Полученный конечный продукт следует считать актуальной версией.

Открутите 1 винт F, 2 винта G и снимите сборку крышки двигателя X;

Нажмите в направлении стрелки, чтобы отщёлкнуть камеру, и снимите камеру с крышки двигателя X.

Шаг 5: Снимите двигатель X

Открутите 2 винта F и снимите заднюю крышку двигателя. Открутите 4 винта I и снимите двигатель X

Шаг 6: Снимите сборку оси X.

Открутите 4 винта J, снимите модуль оси X; открутите 4 винта, открутите 2 винта K и снимите адаптерную скобу.

Шаг 7: Снимите линейную направляющую оси Y

Сдвиньте кронштейн нагреваемого стола назад, чтобы открыть 2 винта на соединительной пластине, и полностью ослабьте винты, затем открутите 2 винта L на шкиве и снимите соединительную пластину;

Открутите 2 винта M и снимите заднюю крышку оси Y.

Открутите 4 винта N и снимите линейную направляющую оси Y.

Руководство по сборке

Шаг 1: Установите линейную направляющую оси Y

Используйте пинцет, чтобы переместить прижимной блок ремня Y и открыть 2 винта. Подтвердите направление установки согласно положению соединительной пластины, поместите линейную направляющую оси Y на основание, выровняйте отверстия для винтов, вставьте 4 винта N и зафиксируйте их поочерёдно;

Переместите кронштейн нагреваемого стола, чтобы открыть блок ремня оси Y, затем установите соединительную пластину, убедитесь, что она на месте, и зафиксируйте 2 винта L для крепления соединительной пластины;

Затяните 2 винта через основание, переместите кронштейн нагреваемого стола и убедитесь, что кронштейн нагреваемого стола может приводить ремень Y в движение плавно.

Установите заднюю крышку оси Y и зафиксируйте 2 винта M.

Шаг 2: Установите сборку оси X.

Установите адаптерную скобу, зафиксируйте 4 серебряных винта спереди и 2 винта K сзади;

Установите модуль оси X, следя за тем, чтобы ползунок X не упал, затем зафиксируйте 4 винта J. Будьте осторожны, не зажмите зубчатый ремень оси X при затягивании нижних 2 винтов.

Шаг 3: Установите двигатель X

Установите двигатель X так, чтобы кабель двигателя был направлен вниз, и зафиксируйте 4 винта G.

Шаг 4: Установите крышку двигателя X, камеру и USB-кабель

Установите камеру на крышку двигателя. Проденьте USB-кабель и закрепите его на крышке двигателя.

Пропустите зубчатый ремень оси X вокруг приводного колеса двигателя, затем установите крышку двигателя на адаптерную скобу в направлении стрелки. Обратите внимание, что кабель двигателя должен проходить через крышку двигателя. Зафиксируйте 1 винт F на оси X и закрепите его внутри крышки двигателя. 2 винта G фиксируют крышку двигателя;

Подключите маленький конец кабеля камеры к камере, затем последовательно пропустите USB-кабель, кабель двигателя X и кабель камеры через нейлоновую сетку;

Подтвердите направление зажима кабеля, установите зажим кабеля на крышку двигателя, затем подтвердите направление установки и закройте переднюю крышку крышки двигателя;

Установите заднюю крышку крышки двигателя X, зафиксируйте 2 винта H, выровняйте положение установки и установите разъём ПТФЭ-трубки;

Обмотайте другой конец нейлоновой сетки лентой и установите ферритовое кольцо примерно в 25 мм от разъёма USB.

Шаг 5: Установите нагреваемый стол.

Предварительно закрепите четыре пружины на соответствующих местах с помощью клея, выровняйте положения пружин, поместите нагреваемый стол и подтвердите снизу нагреваемого стола, что три фиксирующие детали на нагреваемом столе находятся снаружи кронштейна нагреваемого стола;

Вставьте 4 винта выравнивания E и сожмите пружину выравнивания нагреваемого стола рукой, чтобы винты выравнивания можно было зафиксировать. После фиксации всех винтов ослабьте 4 винта выравнивания на 1 оборот; установите 3 винта крепления нагреваемого стола D, но не затягивайте их. Эти 3 винта необходимо затянуть после завершения ручного выравнивания нагреваемого стола;

Наклоните принтер назад, затем подключите силовой кабель нагреваемого стола, как показано на рисунке, обратите внимание на различие красного и чёрного кабелей, установите изоляционные резиновые наконечники, а затем подключите кабель сигнала нагреваемого стола;

Установите кабельный зажим и закрепите провод нагревательного стола и силовой кабель двумя винтами A;

Разложите кабели нагревательного стола и силовой кабель, установите огнезащитную крышку, убедитесь, что кабели не пережаты, и затем закрепите 3 винтами B.

Шаг 6: Подключение кабелей

Подключите кабель двигателя X и кабель камеры к основной плате, подключите USB-кабель, после проверки расположения ферритовых колец закрепите прижимную пластину 2 винтами C. Разложите кабели и стяните их небольшими стяжками.

Существуют две версии ферритовых колец USB-C: разъемная конструкция, показанная на изображении, и цельный интегрированный ферритовый сердечник.

Если это цельная конструкция, вам не нужно устанавливать разъемный ферритовый сердечник на кабель, так как он уже интегрирован в кабель.

Две версии поставляются случайным образом. Версия, которую вы получили, является основной.

Шаг 7: Установка основания

Установите основание, выровняйте его и закрепите 14 винтами B; затем установите кабельный зажим, закрепите его 2 винтами A; поставьте принтер вертикально.

Проверка функциональности

После установки печатающей головки подключите USB-кабель, включите принтер и убедитесь, что принтер запускается нормально и экран отображает изображение корректно.

Калибровка

После разборки и сборки нагревательного стола вам необходимо вручную выровнять нагревательный стол. Пожалуйста, нажмите наРучное выравнивание нагревательного столадля получения подробных инструкций;
