Когда использовать это руководство
После подключения сетевого кабеля и включения принтера экран принтера не загорается.
В то же время один или более индикаторов на плате неисправны.
Мы можем наблюдать:
- Экран выключен, но индикатор HMS горит и медленно мигает.
- Экран выключен, и индикатор HMS также выключен.
Техника безопасности и инструменты
- Шестигранный ключ H1.5
- Шестигранный ключ H2.0
- Мультиметр (необязательно)
Важное напоминание!
Это руководство по устранению неполадок включает множество подключений и отключений разъемов. Перед выполнением любого обслуживания или подключением/отключением разъемов на принтере и его электронных устройствах (включая кабели инструментальной головки) отключите питание принтера и отсоедините источник питания, чтобы избежать короткого замыкания из-за работы под напряжением, что может привести к дополнительному повреждению электронных устройств и созданию опасной ситуации. При выполнении обслуживания или устранении неполадок на принтере сначала убедитесь в температуре хотэнда и стола, чтобы избежать работы при высоких температурах. Если необходимо работать при высоких температурах, наденьте термостойкие перчатки, чтобы обеспечить безопасную и эффективную работу по обслуживанию.
Меры предосторожности при устранении неполадок
Перед началом процесса устранения неполадок ознакомьтесь с режимами работы индикаторов основной платы (MC), инструментальной головки (TH) и HMS.
Нормальное состояние: индикатор платы TH постоянно горит зеленым
Как показано на фото, держите нижнюю часть задней крышки и аккуратно подденьте её.
https://public-cdn.bblmw.com/wiki/video/A1M-TH.mp4
Нормальное состояние: платы MC и AP интегрированы на основной плате
Плата MC мигает зеленым один раз в 5 секунд (этот индикатор необходимо наблюдать под определенным углом).
https://public-cdn.bblmw.com/wiki/video/A1M-MC.mp4
Плата AP имеет 1 зеленый индикатор, который мигает один раз в секунду.
https://public-cdn.bblmw.com/wiki/video/A1M-AP.mp4
Нормальное состояние: индикатор HMS горит
При ошибке HMS индикатор мигает быстро. При отсутствии ошибки HMS индикатор горит постоянно, когда экран включен, и медленно мигает, когда экран выключен.

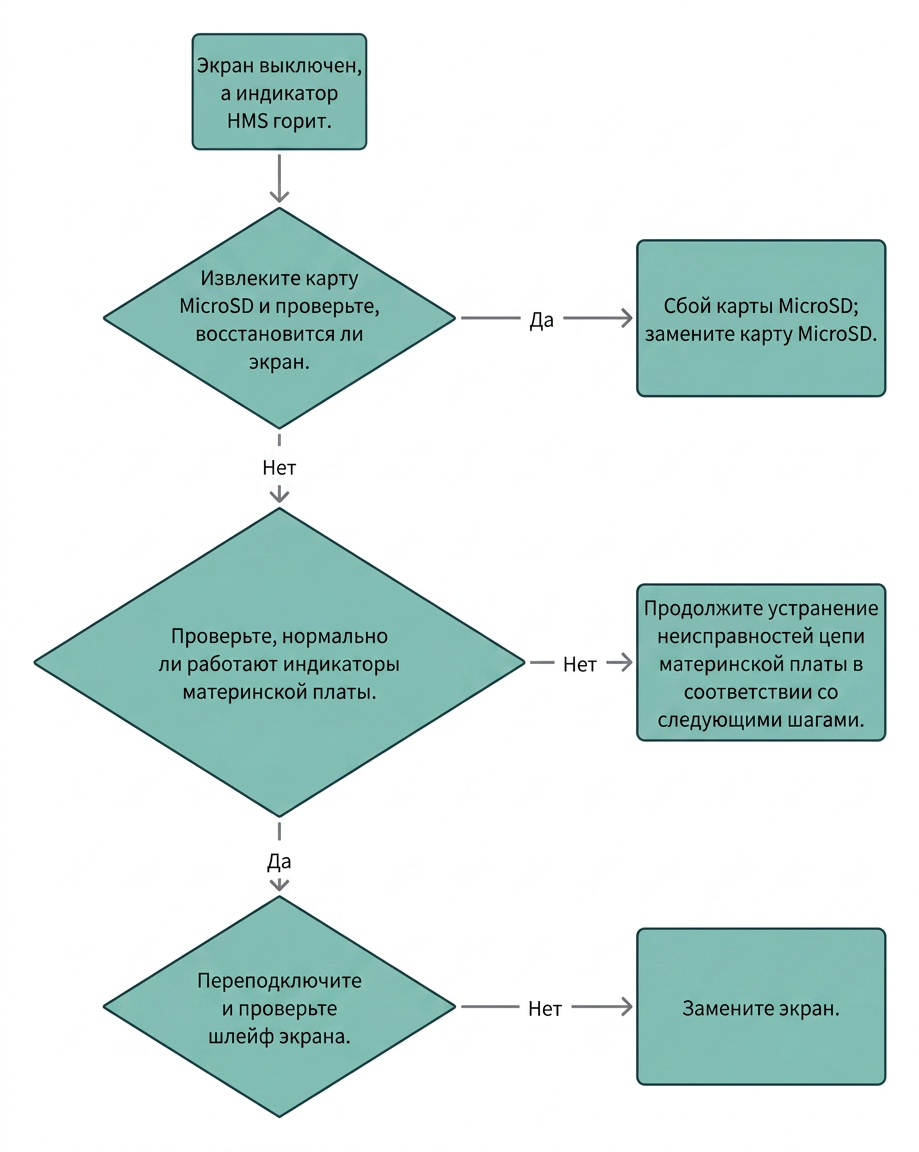

Экран выключен, индикатор HMS включен
Симптомы проблемы
После включения принтера дисплей ничего не отображает, индикатор HMS горит и медленно мигает, а индикаторы основной платы AP и MC в норме.
Рекомендация по устранению неполадок
После включения принтера, если индикатор HMS горит, проблема может быть вызвана картой MicroSD или экраном. Если проблема не решена, продолжайте устранять неполадки в цепи основной платы.
Причины и решения
- Неисправность карты MicroSD приводит к тому, что экран ничего не отображает; замените карту MicroSD.
- Шлейф экрана ослаблен; переподключите шлейф.
- Шлейф экрана поврежден; замените шлейф.
- Экран неисправен; замените экран.
Шаги устранения неполадок
1. Проверка карты MicroSD
Если дисплей ничего не отображает, сначала проверьте карту MicroSD.
Примечание: Перед выполнением следующих операций обязательно отключите принтер.
Шаг 1 - Отключите принтер и аккуратно извлеките карту MicroSD. Перезапустите принтер и проверьте, работает ли дисплей. Шаг 2 - Если дисплей работает без карты MicroSD, вставьте карту MicroSD при выключенном принтере и перезапустите, чтобы проверить, была ли предыдущая проблема вызвана картой. Шаг 3 - Если подтверждено, замените карту MicroSD.
2. Проверка шлейфа дисплея
Снимите нижнюю крышку.
Еслииндикатор питания, MC и AP основной платы в норме, проблема может быть вызвана неисправностью экрана или проблемой шлейфа.
Шаг 1 - Отключите питание и снимите нижнюю крышку A1 mini.

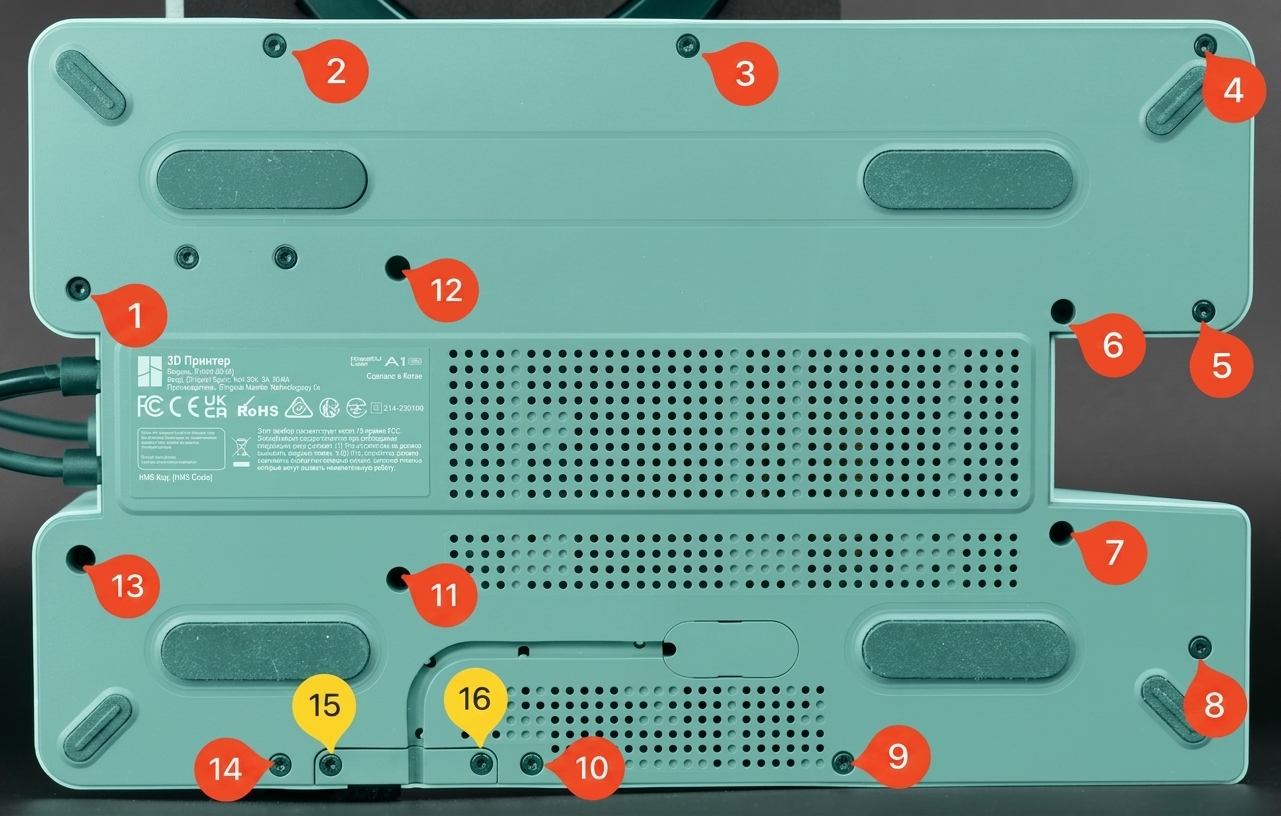

Положите принтер на бок так, чтобы стойка оси Z была параллельна столу, и открутите 16 винтов, показанных на рисунке.
Обратите внимание, что винты № 15 и № 16 отличаются; запомните их положение для повторной установки нижней крышки.
 |
 |
После удаления винтов аккуратно подденьте крышку, начиная с верхнего правого угла и двигаясь вдоль краев, пока она не ослабнет.
Шаг 2 - После снятия нижней крышки снова включите принтер, не касаясь никаких частей. Наблюдайте за индикаторами, затем выключите принтер и отключите питание.
Шаг 3 - Если все индикаторы в норме, переподключите шлейф экрана и проверьте интерфейс, контакты и шлейф FPC на наличие повреждений.
 |
 |
Шаг 4 - Если экран по-прежнему ничего не отображает, необходимо заменить сборку экрана.
Замена сенсорного экрана A1 mini может быть выполнена в соответствии со статьей Wiki:Руководство по замене сенсорного экрана - A1 mini
Экран не отображает, индикатор HMS выключен
Симптомы проблемы
После включения принтера дисплей ничего не отображает, и индикатор HMS выключен.
Рекомендация по устранению неполадок
Если индикатор HMS выключен, это указывает на неисправность в цепи основной платы принтера или блока питания. Рекомендуется устранить неполадки в цепях основной платы и платы TH.
Причины и решения
- Проблема с блоком питания; замените блок питания или кабель подключения питания.
- Проблема с питанием основной платы; проверьте кабель подключения питания основной платы.
- Неисправность основной платы; замените основную плату.
- Неисправные компоненты на основной плате, вызывающие короткое замыкание.
- Неисправная плата TH или её компоненты, вызывающие короткое замыкание.
Шаги устранения неполадок

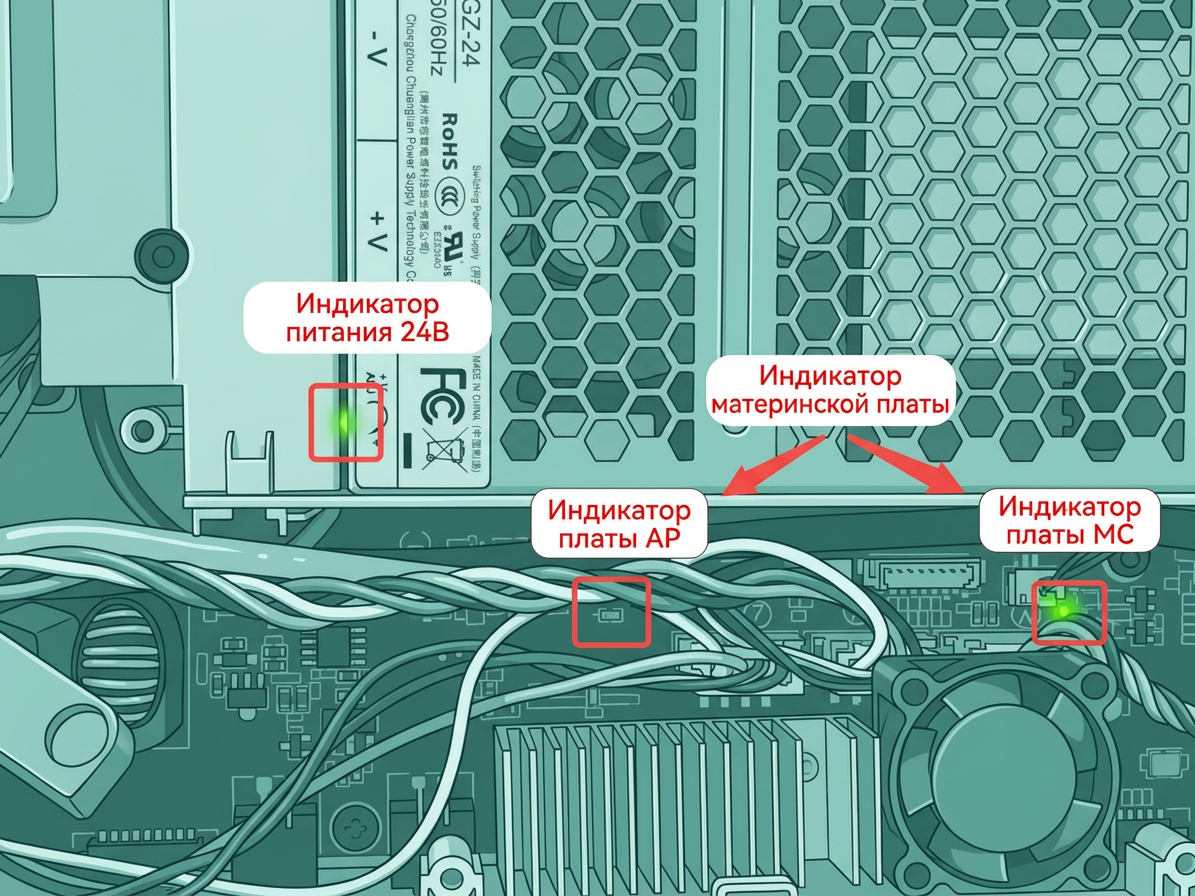

Снимите нижнюю крышку и проверьте индикатор питания, а также индикаторы на платах MC и AP. Для проверки платы TH откройте заднюю крышку инструмента и проверьте, работает ли её индикатор нормально.
Отключите питание и снимите нижнюю крышку для наблюдения за индикаторами
1. Отключите питание и выключите принтер, затем снимите нижнюю крышку A1 mini.
Положите принтер на бок так, чтобы опора оси Z была параллельна столу, и открутите 16 винтов, показанных на рисунке.
Обратите внимание, что винты № 15 и № 16 отличаются; запомните их положение для повторной установки нижней крышки.
|
|
После удаления винтов аккуратно подденьте крышку, начиная с верхнего правого угла, и двигайтесь вдоль краев, пока она не ослабнет.
2. Наблюдайте за индикаторами
После снятия нижней крышки снова включите принтер, чтобы наблюдать за индикаторами.Не прикасайтесь к каким-либо частям принтера во время этого процесса.После наблюдения за индикаторами выключите принтер и отключите питание.
Если индикатор питания выключен
1. Проверьте, нормально ли работает выход модуля питания 24В.
Входное напряжение основной платы принтера составляет 24В, подаваемое модулем питания 24В.
Если выход модуля питания ненормален, входное напряжение на основную плату будет ненормальным, что приведет к тому, что все индикаторы не загорятся. В этом случае модуль питания необходимо заменить.

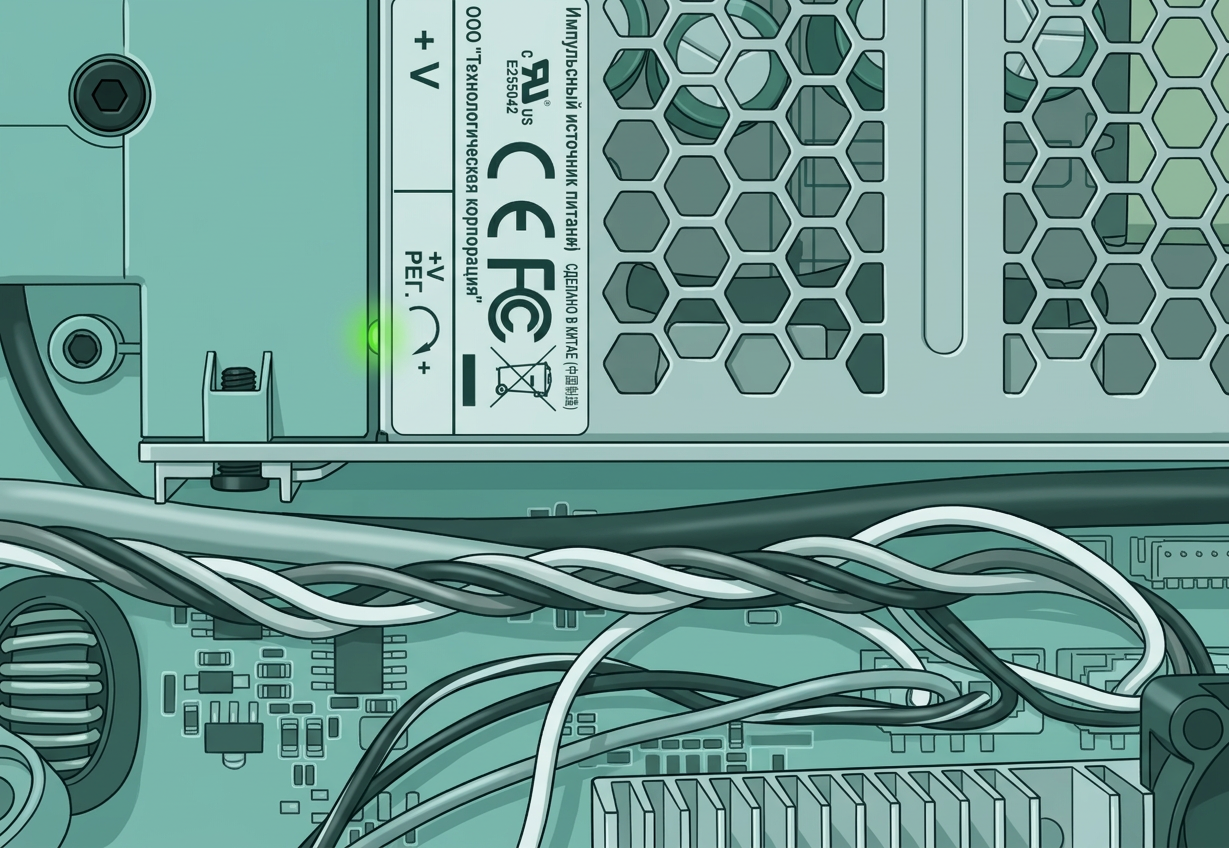

Шаг 1 — Проверьте индикатор модуля питания 24В и клеммы разъема. Нормальное состояние: зеленый свет включен.
Шаг 2 — Если индикатор выключен или мигает, открутите три винта и откройте модуль питания для дальнейшей диагностики.
Шаг 3 — Используйте мультиметр для измерения напряжения между +Vo и -Vo. Если напряжение равно 0, модуль питания может быть неисправен или основная плата может быть замкнута накоротко.
Если мультиметра нет, ослабьте два винта, показанных на рисунке, и отсоедините кабель питания основной платы. В этот момент модуль питания изолирован от внешнего воздействия. Подключите питание и включите принтер.
Если индикатор все еще ненормален, модуль питания неисправен и его следует заменить.
Примечание: Не прикасайтесь к каким-либо частям принтера во время включения питания. После наблюдения за индикаторами выключите принтер и отключите питание.
