Руководство по установке оси X A1（Заисключением печатной головки）

Сборка оси X A1 mini

В этой статье приведены рекомендации и примечания, касающиеся разборки и сборки узла оси X A1 mini. Процесс разборки, связанный с заменой компонентов, также может быть рассмотрен в этой статье для выполнения работ.

Список деталей

Ниже приведены отдельные запасные части послепродажного обслуживания, которые будут использованы в этом руководстве.

№	Наименование	Изображение	№	Наименование	Изображение

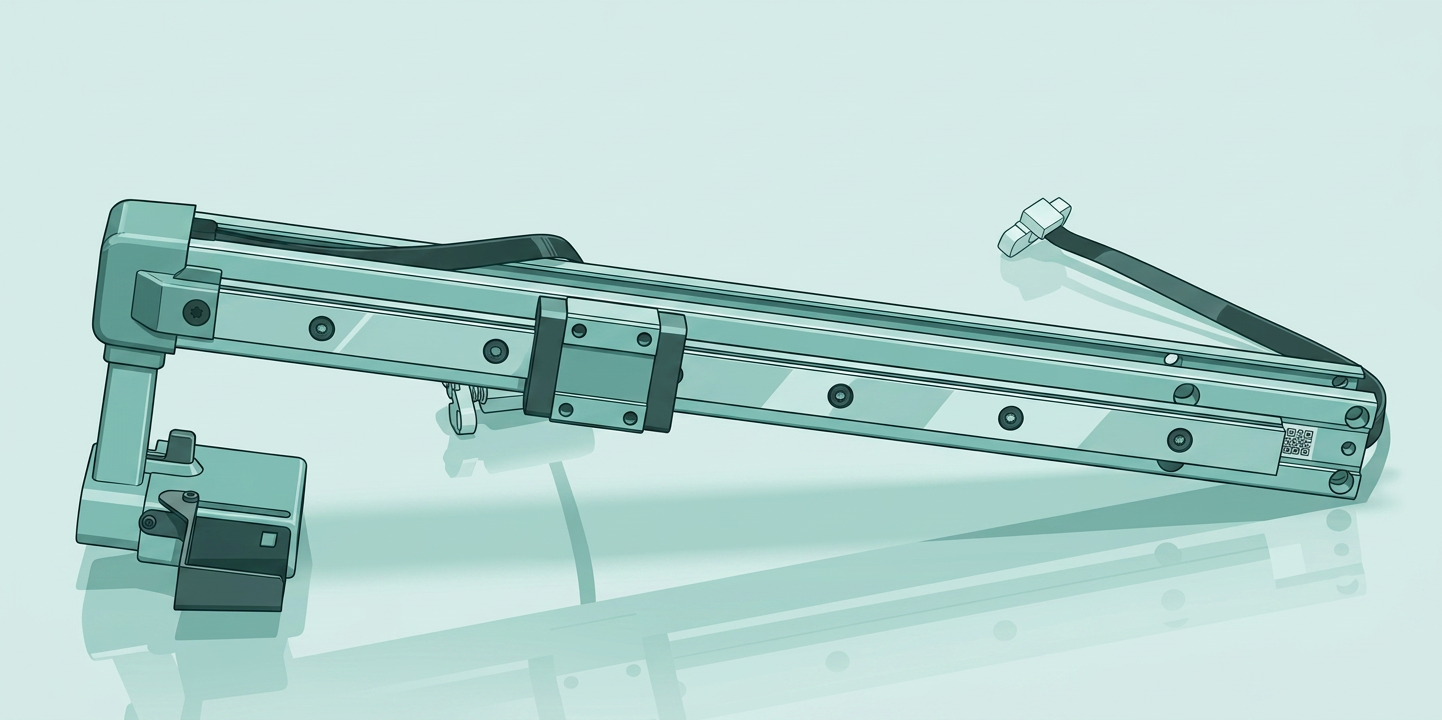

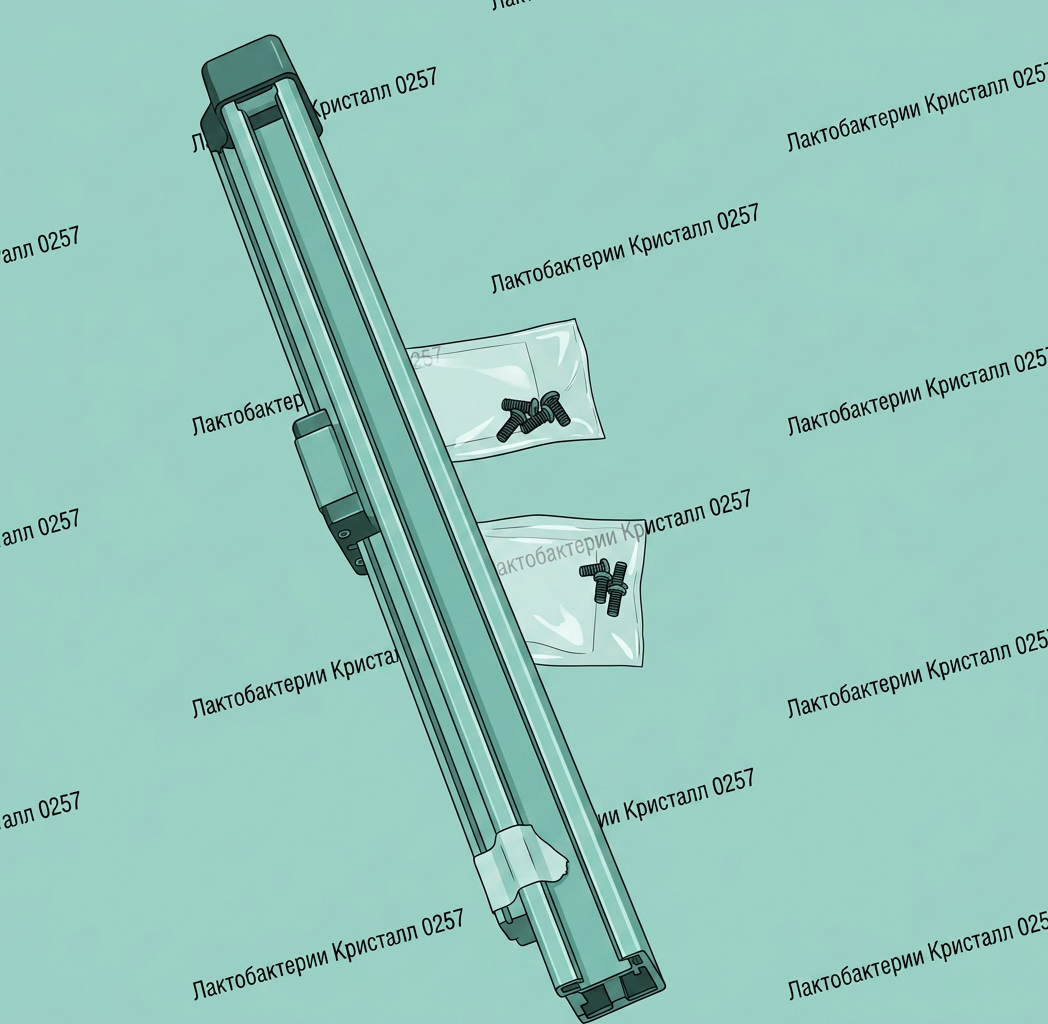

1	Скребок для очистки		2	Узел оси X

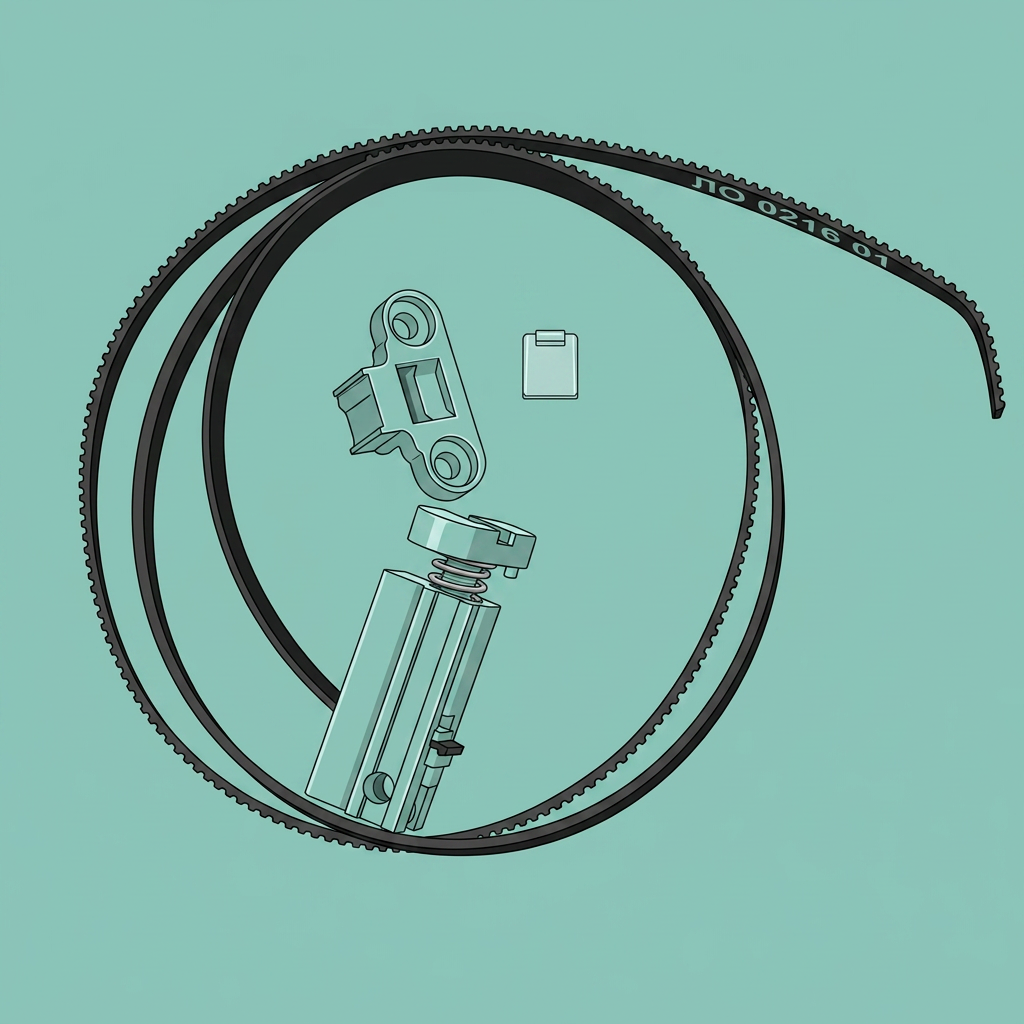

3	Ремень оси X		4	Шкив XY

Список инструментов

• Шестигранный ключ H1.5/2.0.
• Пинцет с плоским кончиком.

Предыдущая операция

При необходимости обратитесь к вики:

Руководство по установке A1 mini

Замена инструментальной головки серии A1

ВАЖНО!

Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и созданию угрозы безопасности.

При выполнении обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен.Это может повредить электронику принтера и привести к дальнейшим повреждениям.

Поэтому необходимовыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.

Если у вас возникнут какие-либо вопросы или проблемы при следовании этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Видеоинструкция

Снятие узла оси X

Шаг 1: Снятие базовой пластины

Наклоните принтер назад и открутите 2 винта. Снимите зажим кабеля.

Открутите 14 винтов, затем потяните и растяните нейлоновые стяжки, чтобы ослабить базовую пластину, и затем снимите её.

Шаг 2: Отсоедините кабель мотора оси X

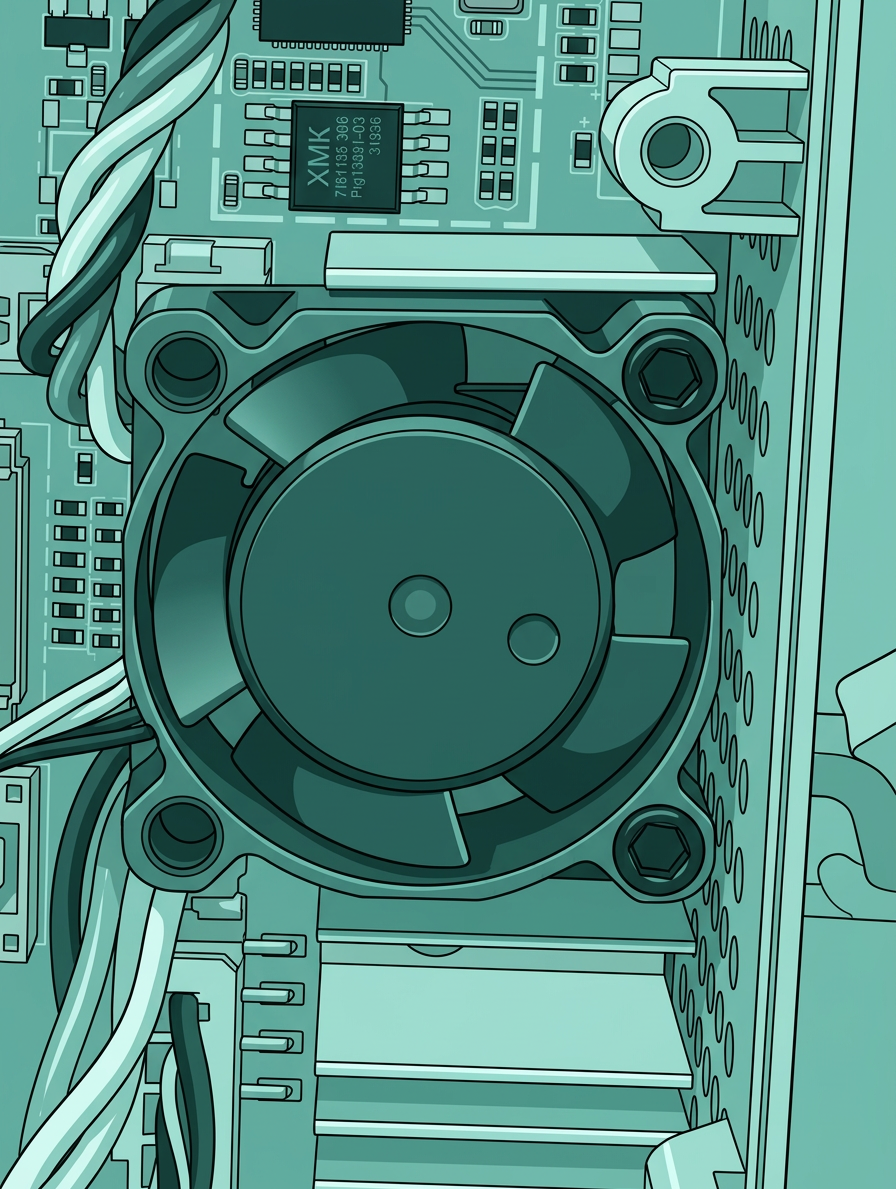

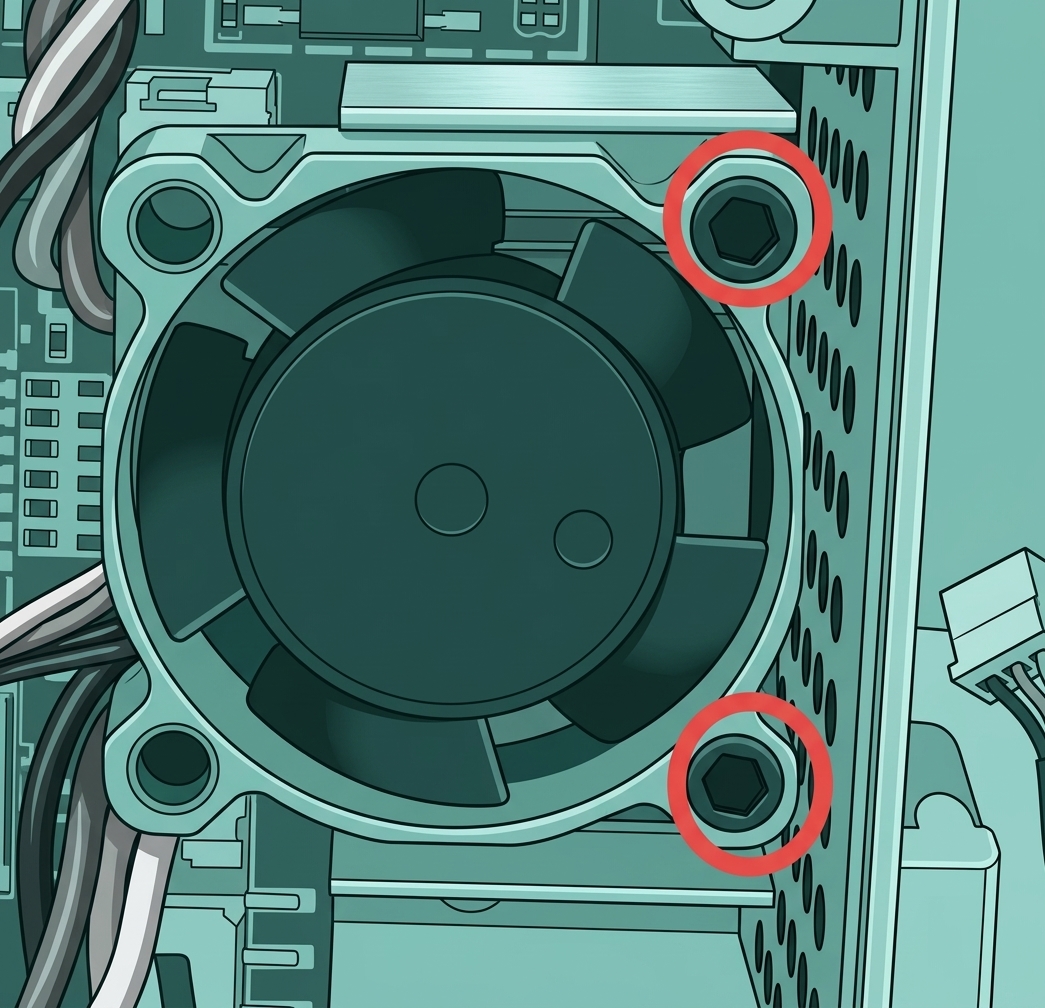

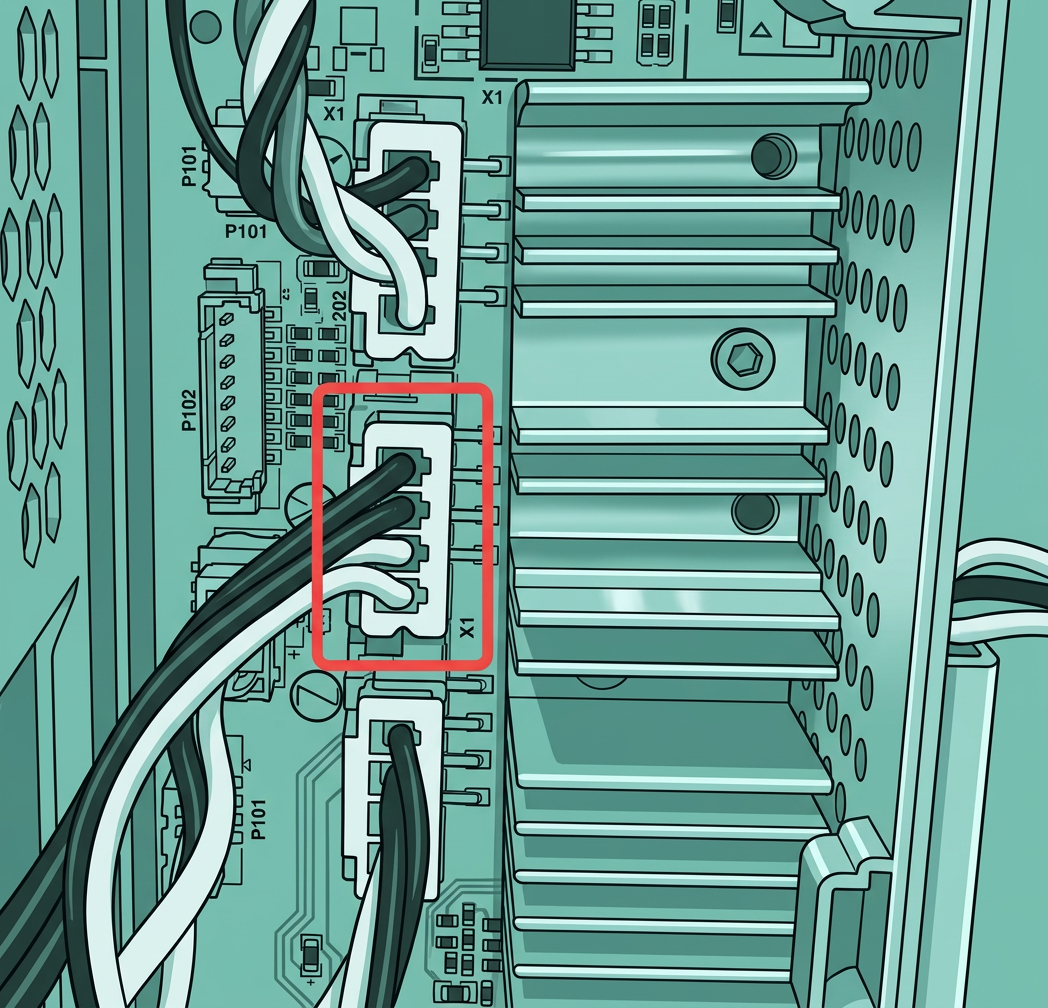

Открутите 2 винта вентилятора материнской платы, извлеките вентилятор материнской платы, а затем отсоедините кабель мотора оси X от материнской платы.

Шаг 3: Снятие кабеля мотора оси X

1. Приложите усилие снизу передней крышки мотора, чтобы снять её. Снимите зажим провода, вставив шестигранный ключ через зажим провода и поддев его.

2. Отклейте ленту с одного конца нейлоновой сетки и вытяните кабель мотора оси X.

Шаг 4: Снятие крышки мотора оси X

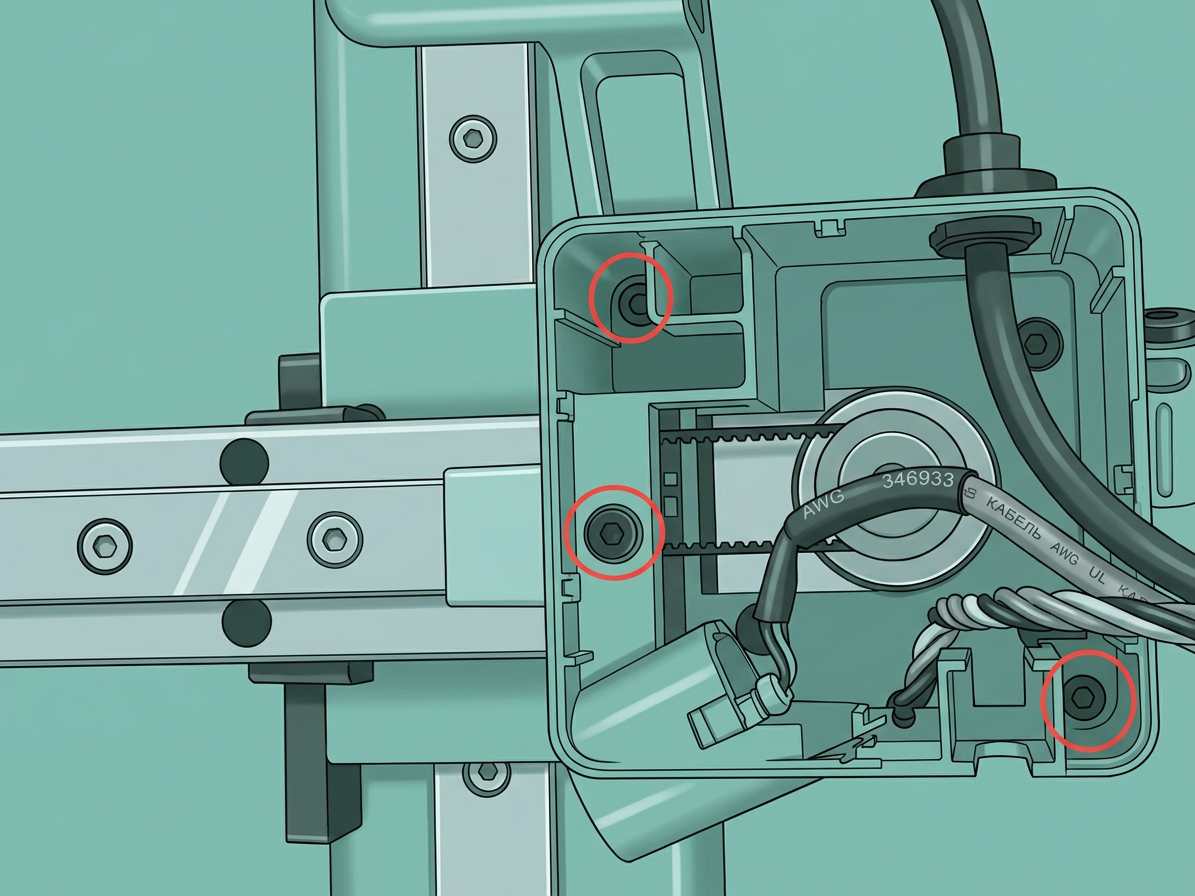

Открутите 3 винта и снимите сборку крышки мотора оси X.

Шаг 5: Снятие мотора оси X

1. Открутите 2 винта и снимите заднюю крышку мотора. Открутите 4 винта и снимите мотор оси X.

2. Открутите 4 винта, снимите модуль оси X.

Разборка узла оси X

Шаг 1: Снятие скребка для очистки

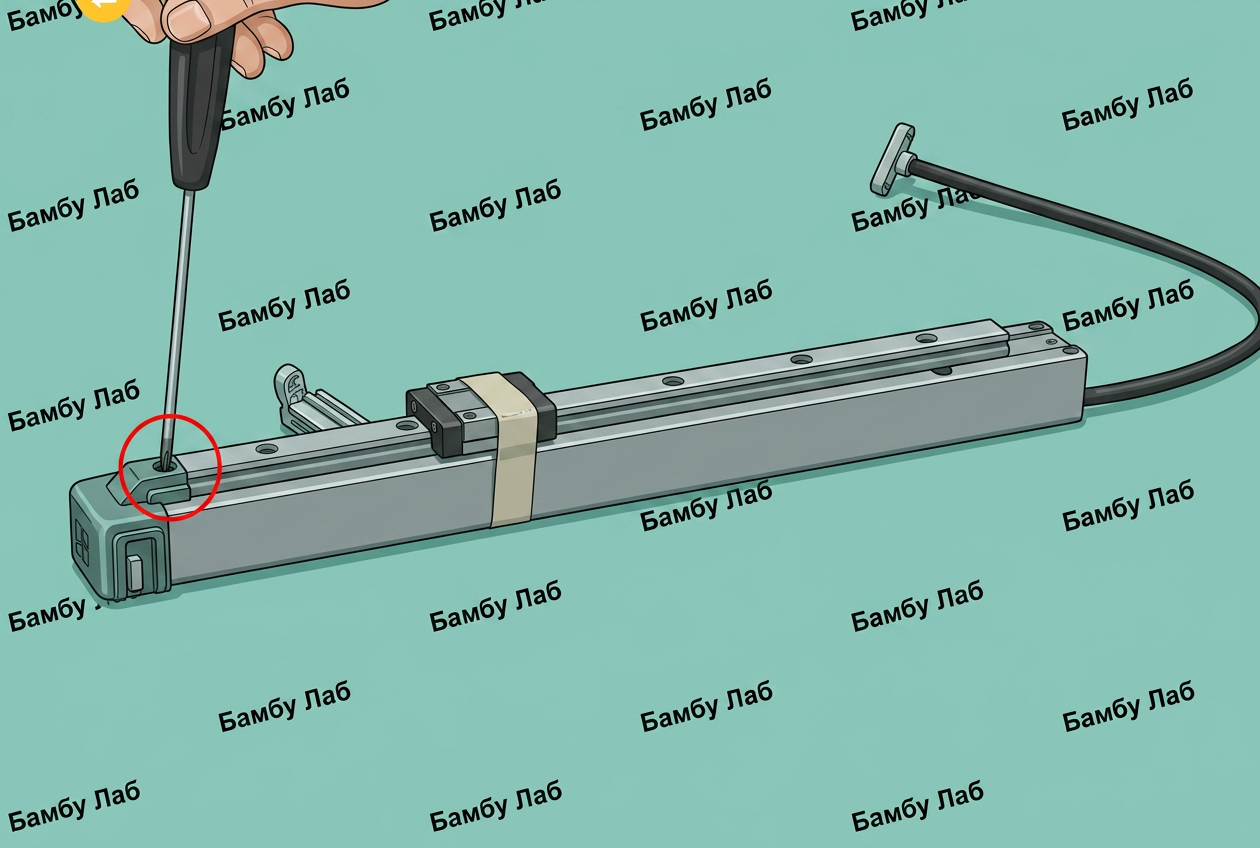

Открутите винт A с помощью шестигранного ключа H2.0, затем сдвиньте скребок для очистки назад и снимите его.

Шаг 2: Снятие ремня оси X

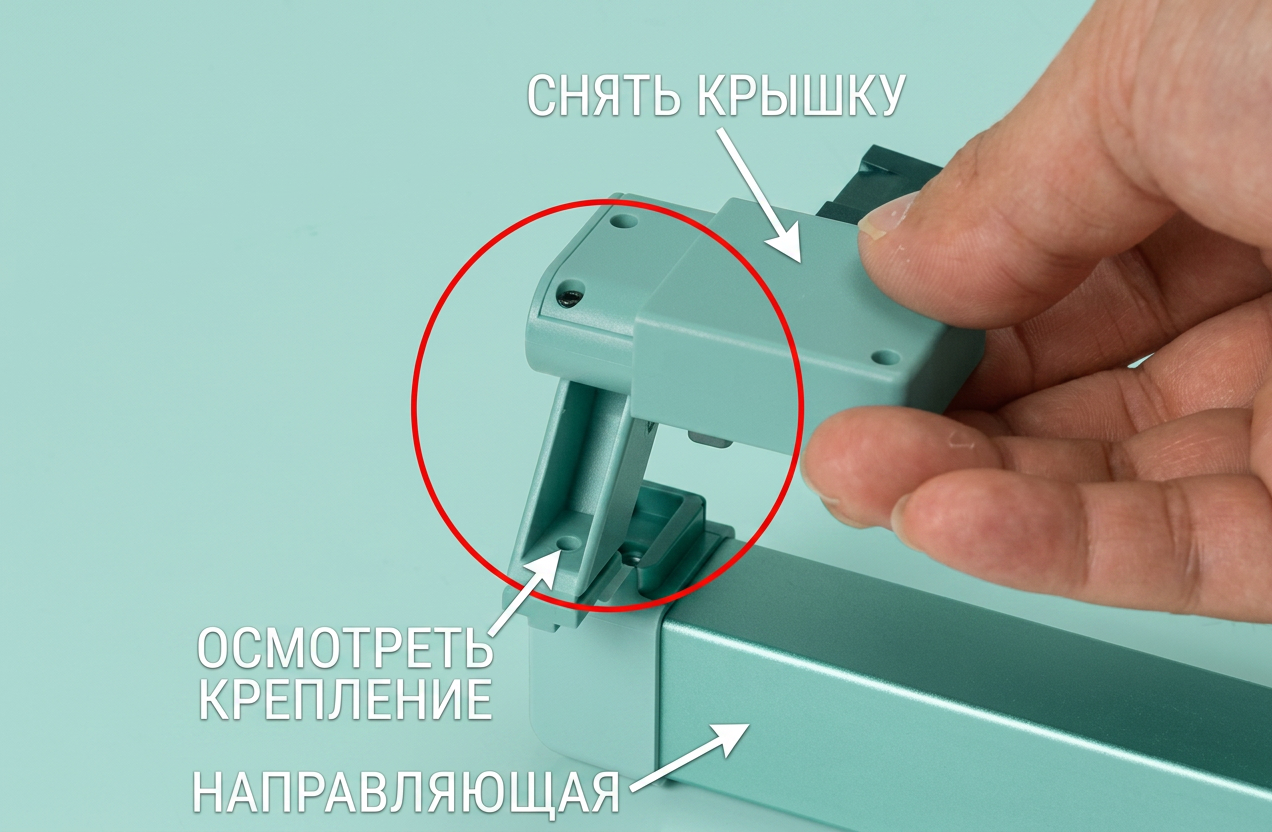

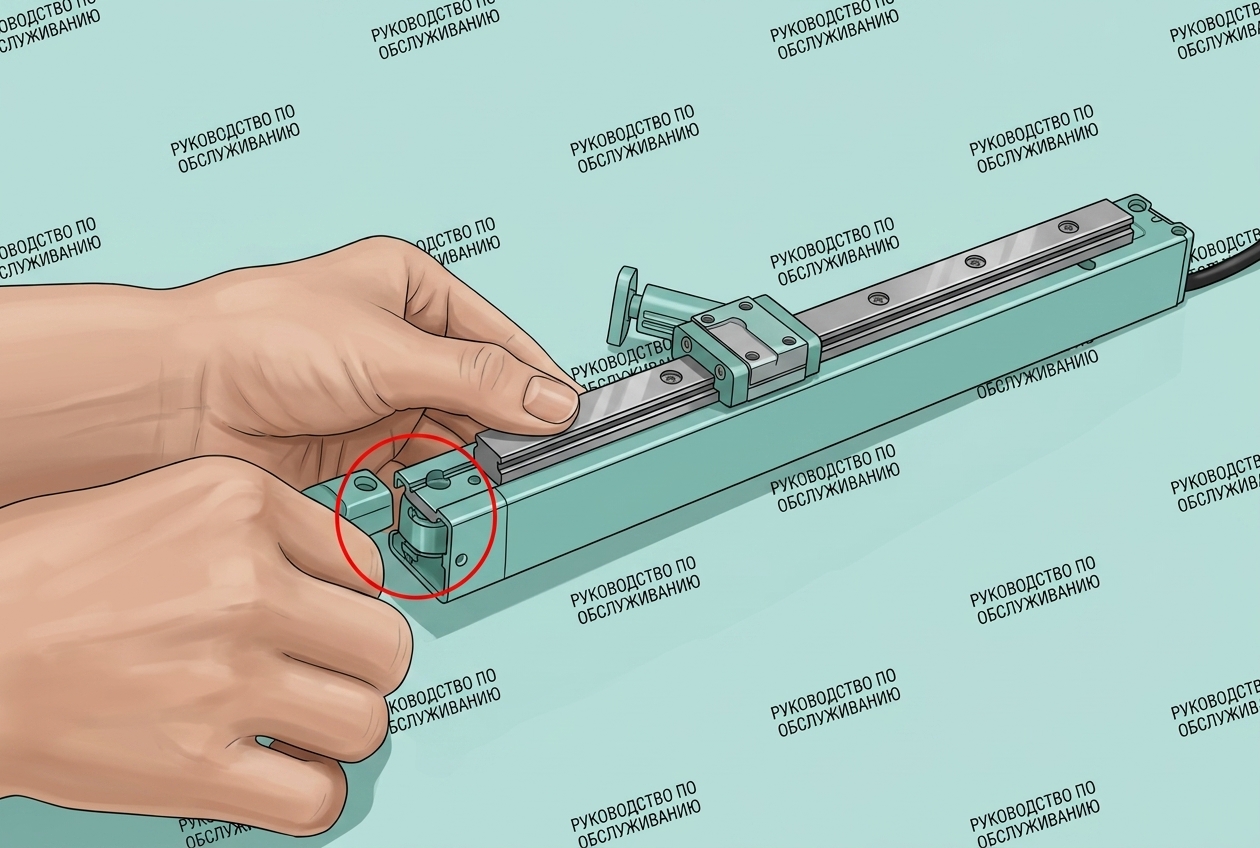

1. Открутите 1 винт с помощью шестигранного ключа H2.0; снимите крышку оси X;

Примечание: Винт крышки короче винта скребка для очистки. Пожалуйста, различайте два винта, чтобы избежать ошибок при последующей установке.

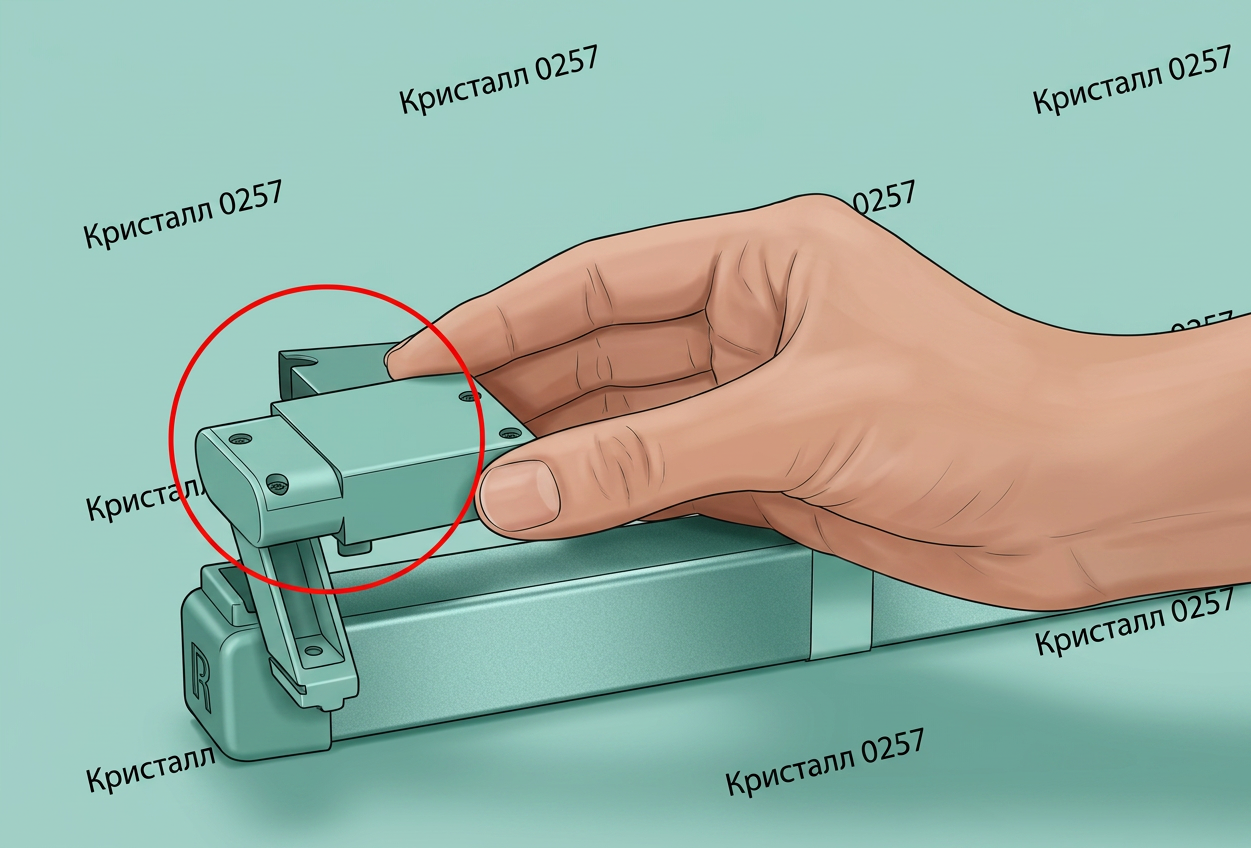

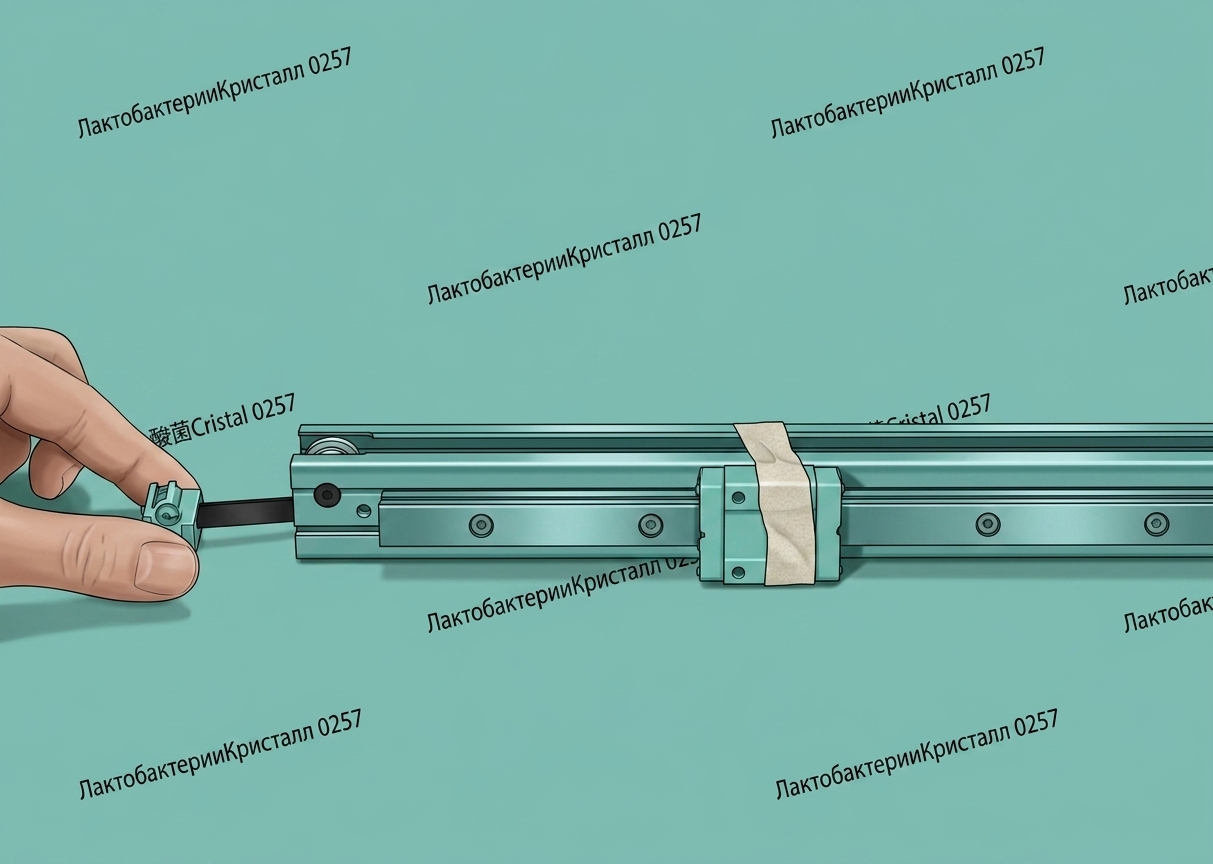

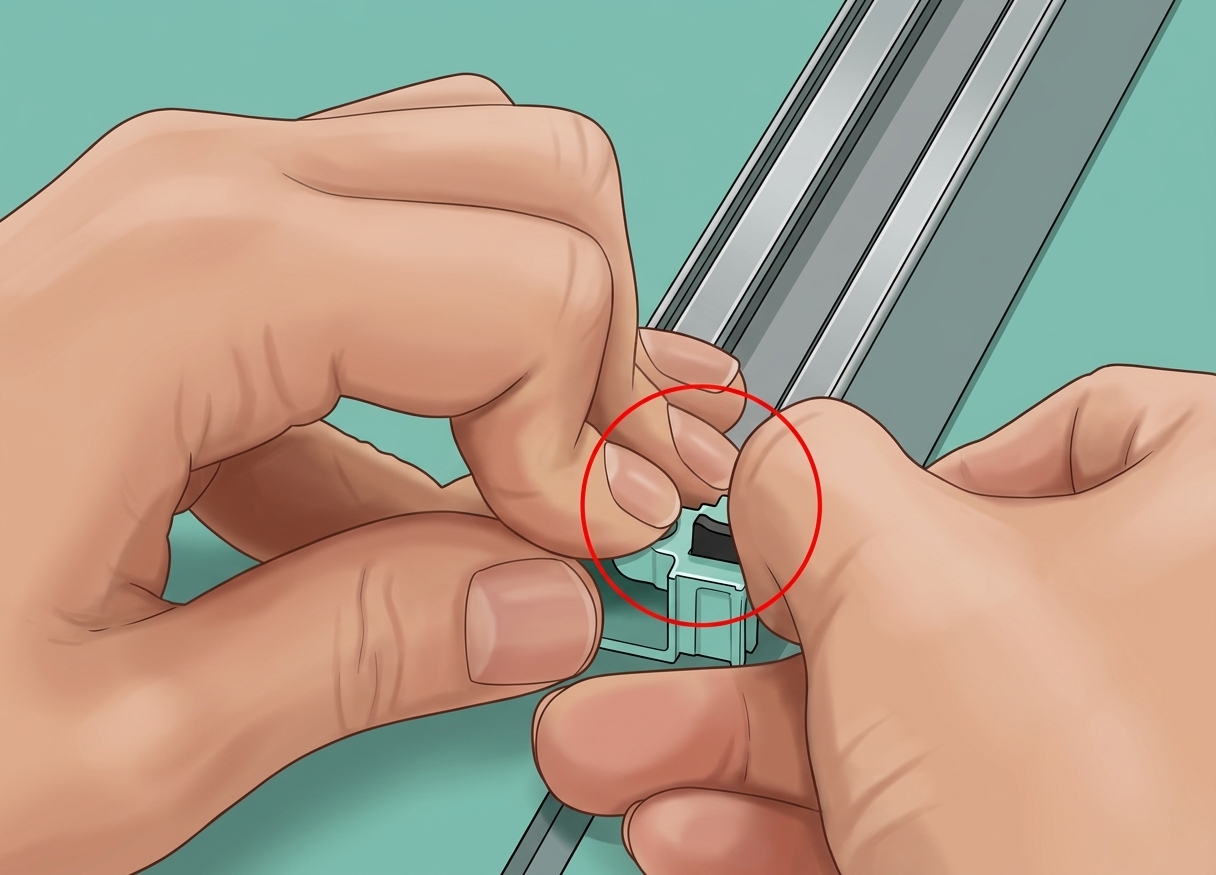

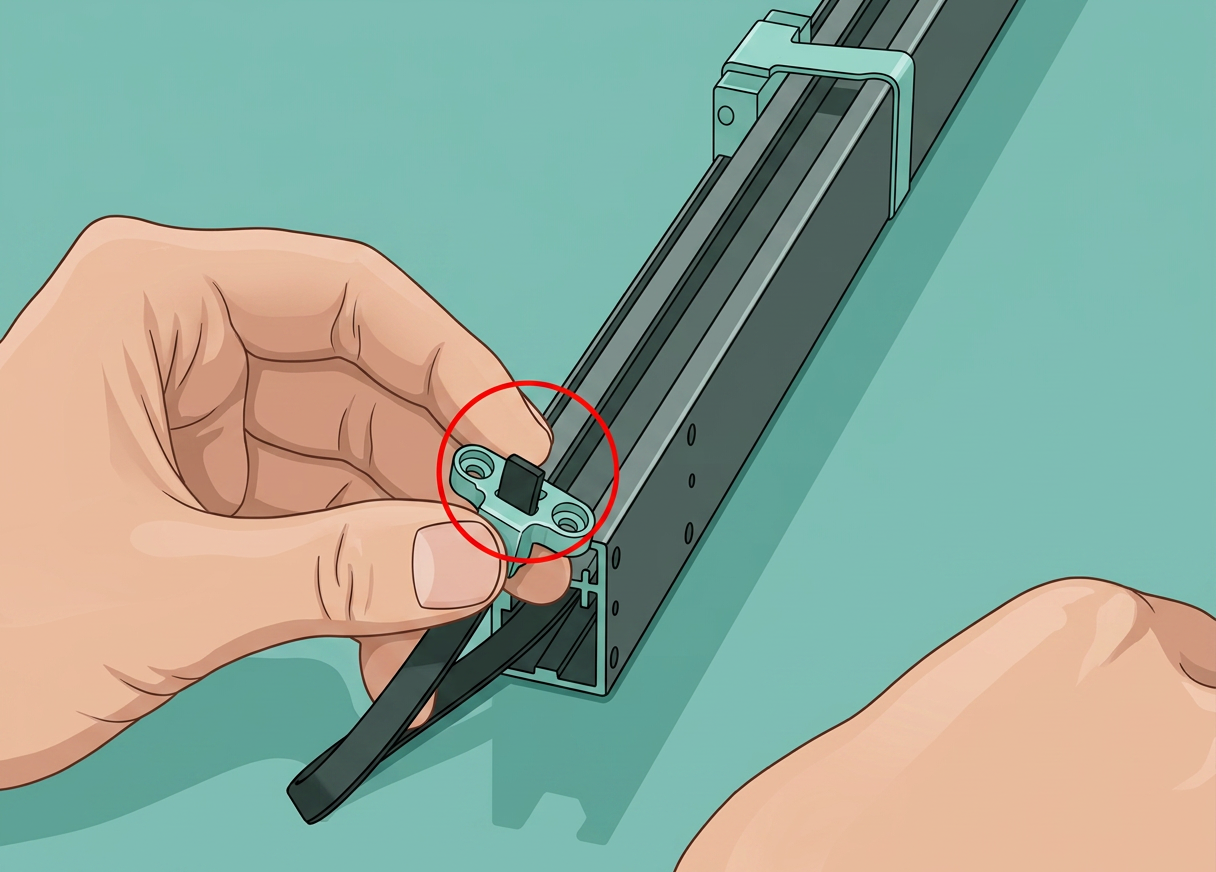

2. Снимите правую часть фиксатора ремня; ослабьте ремень; удерживайте натяжитель ремня и вытяните ремень.

Шаг 3: Снятие шкива

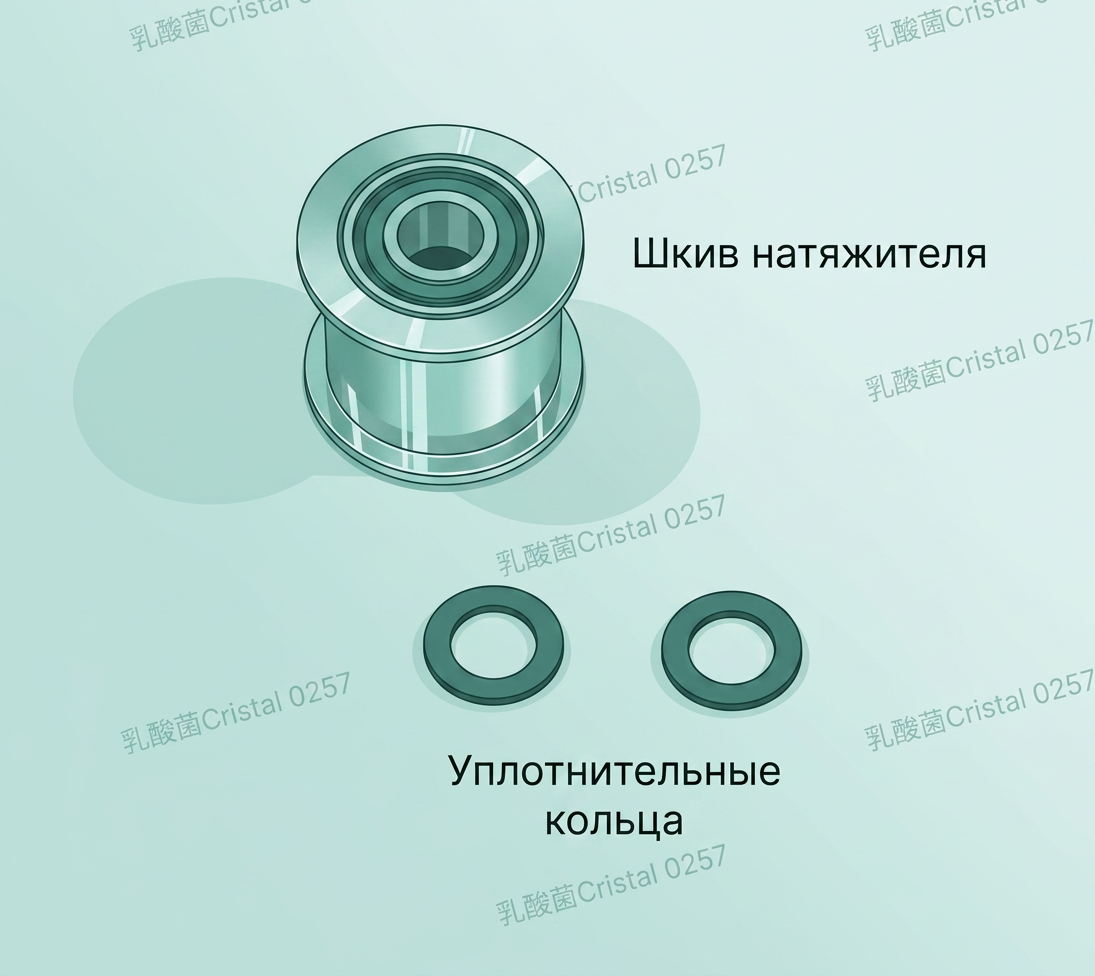

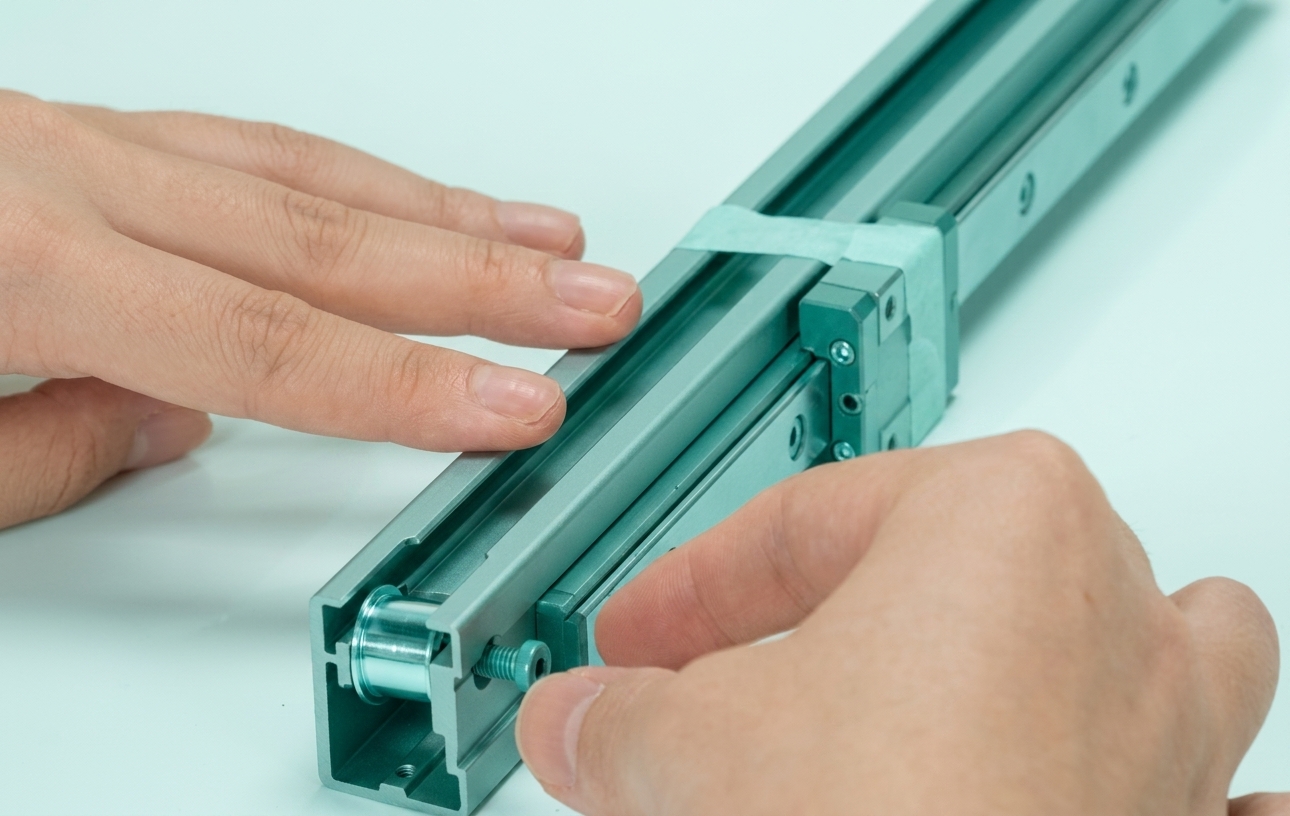

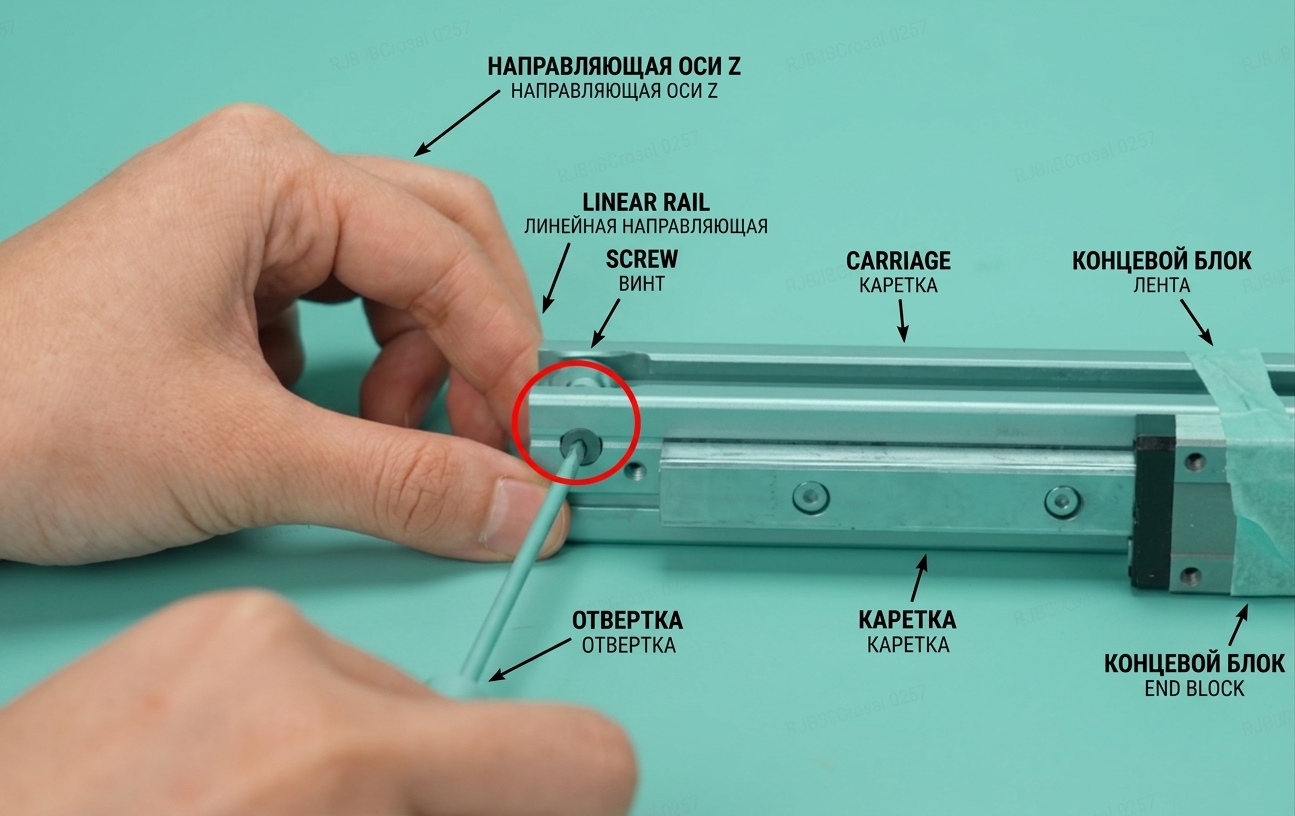

Открутите вал шкива, снимите шкив и 2 шайбы.

Сборка узла оси X

Шаг 1: Установка шкива

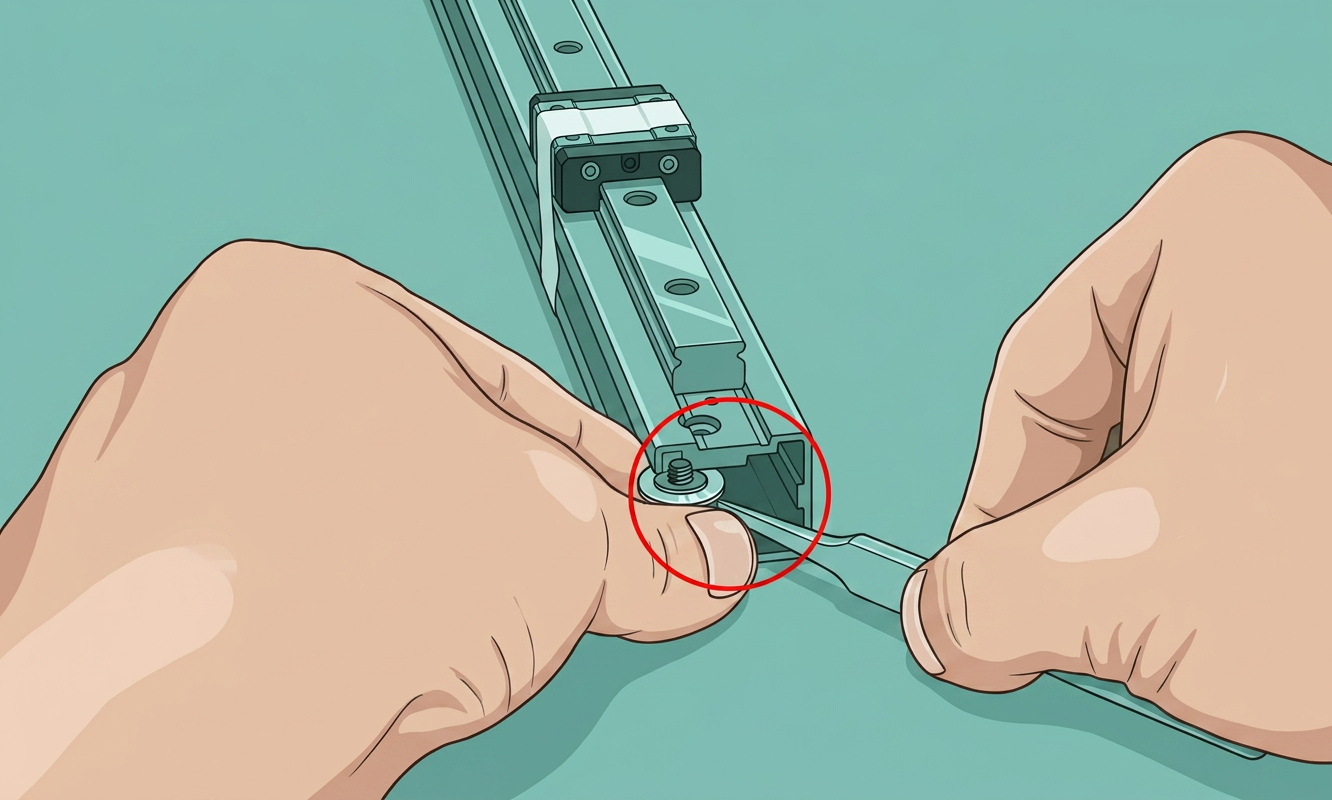

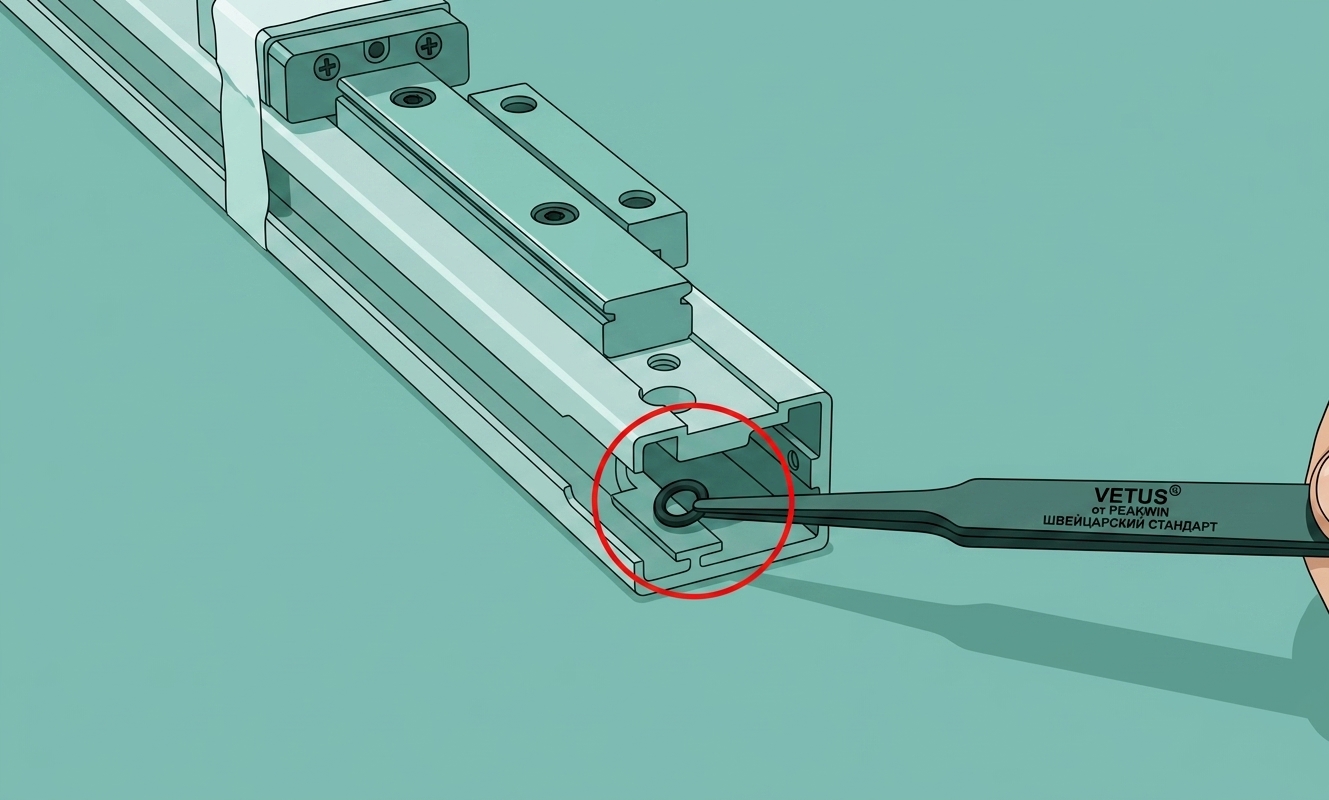

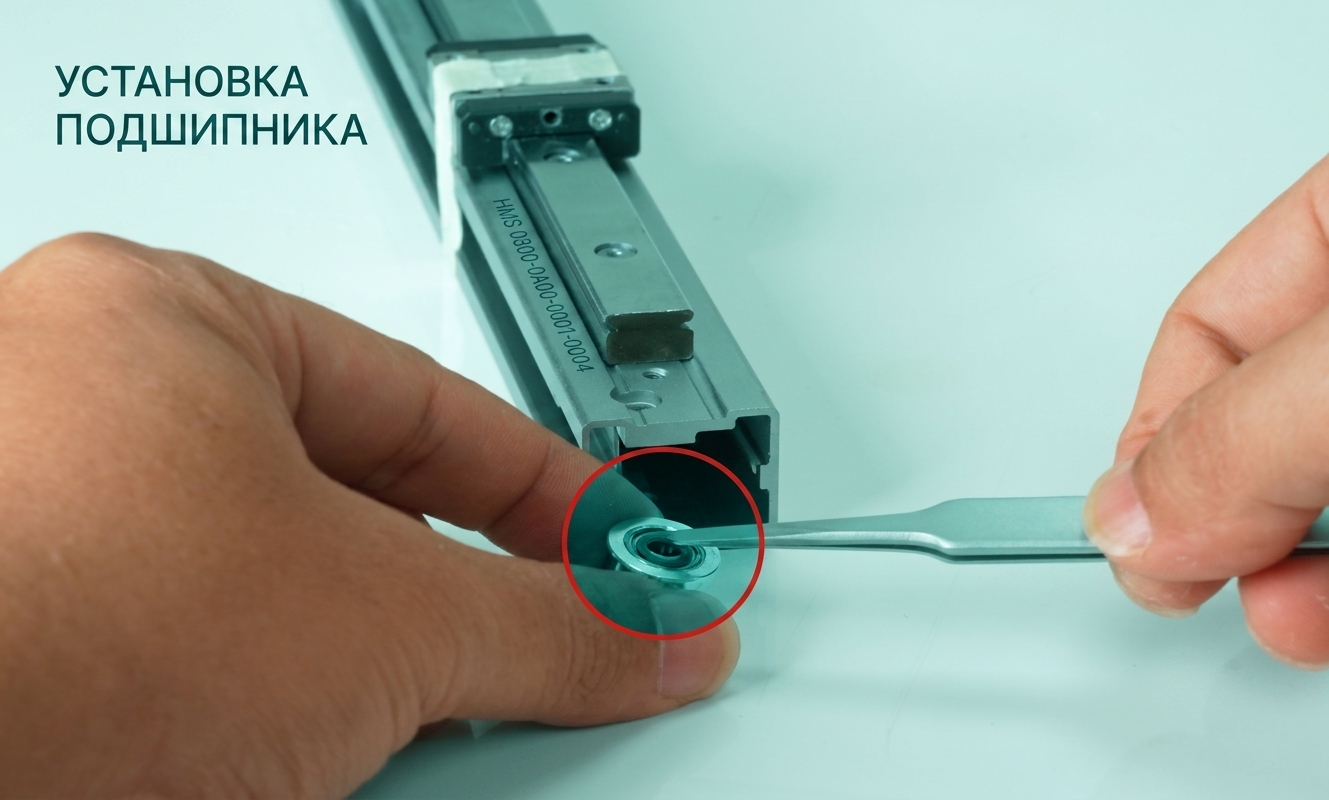

• Поместите одну шайбу на ось X.
• Поместите еще одну шайбу на шкив и установите его на ось X.
• Прикрепите вал шкива к шкиву, затем установите его на ось X.

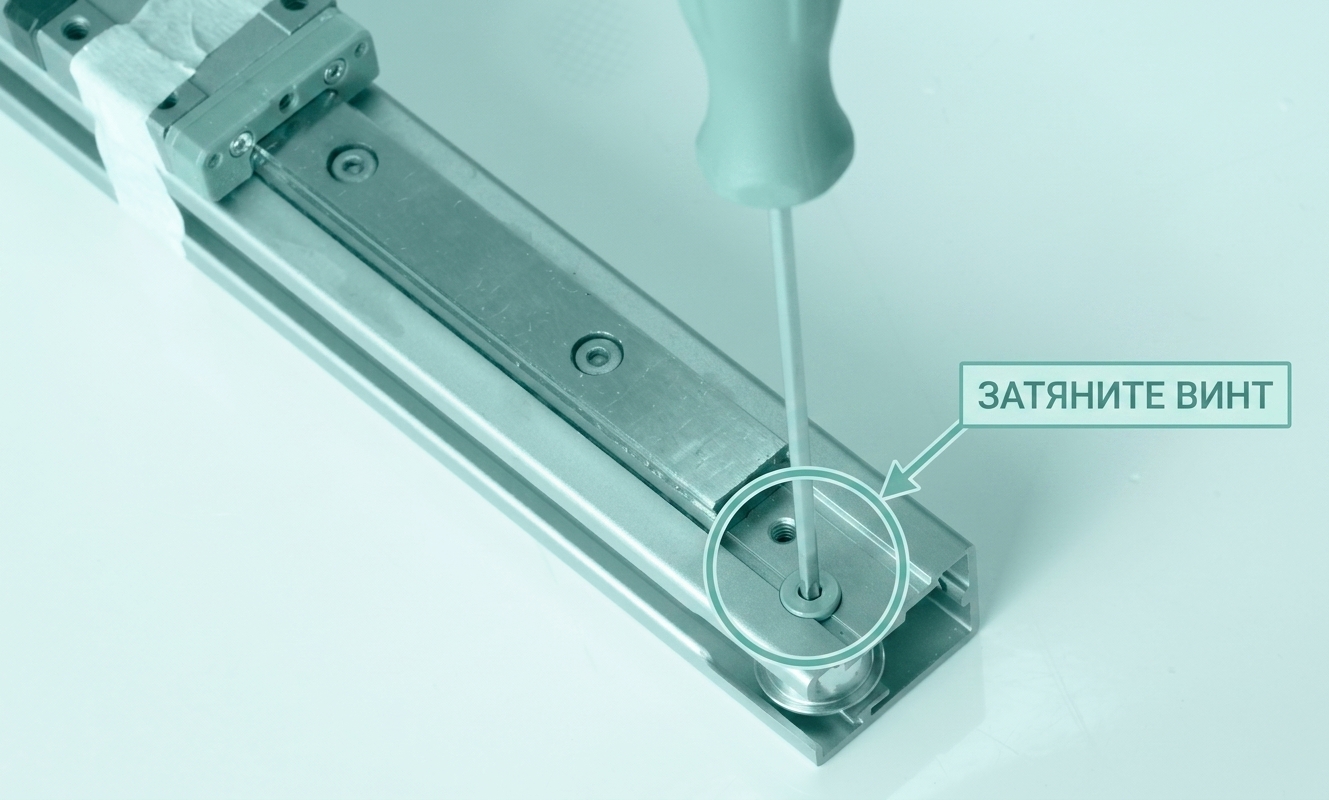

• Установите вал шкива и затяните его.

Шаг 2: Установка ремня оси X

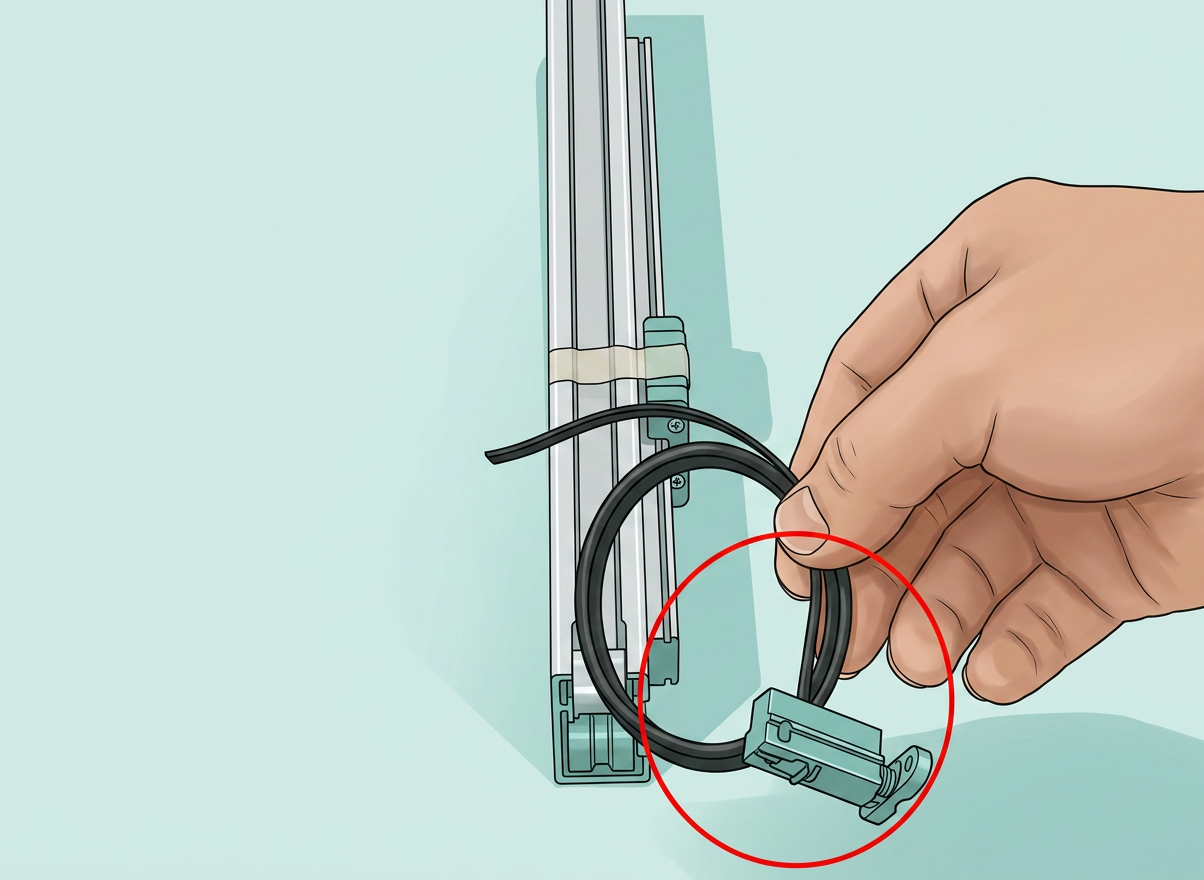

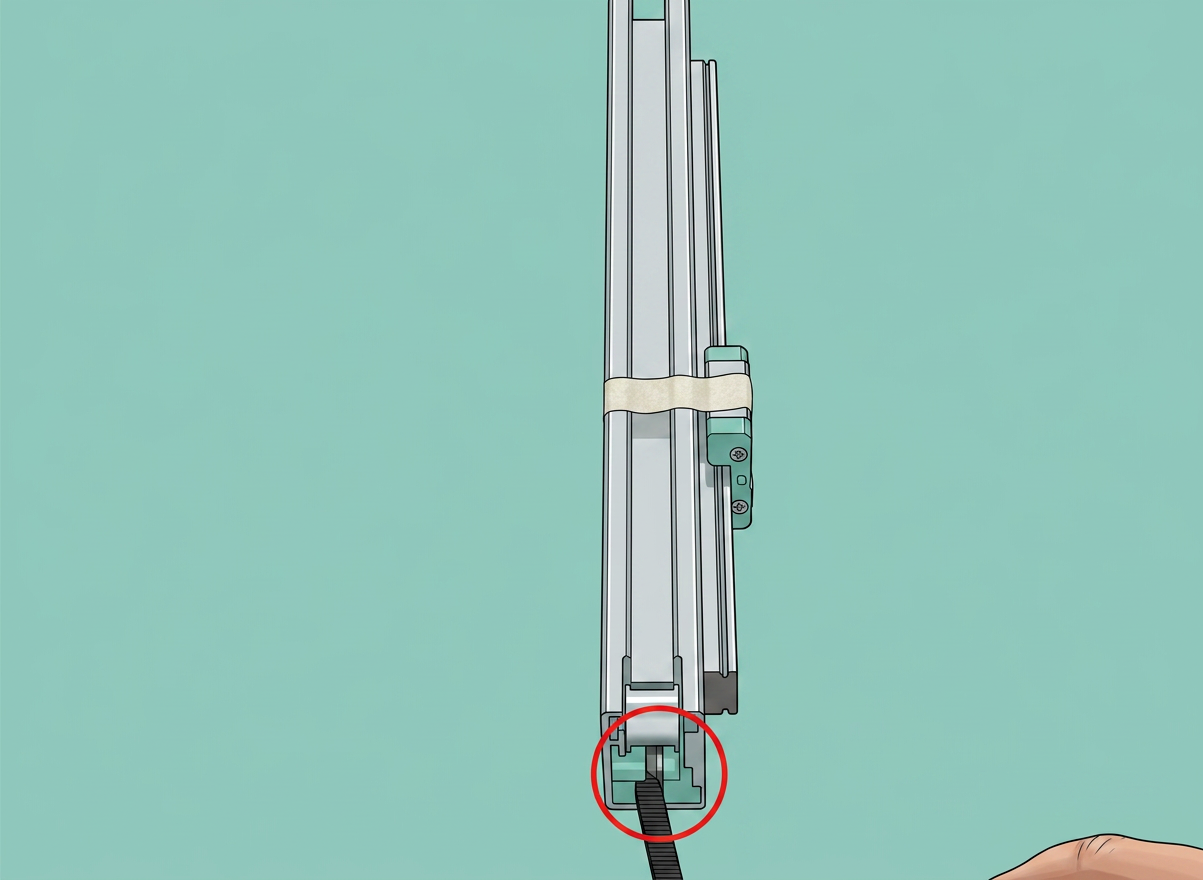

1. Проверьте направление ремня; пропустите его через ось X со стороны натяжного ролика.

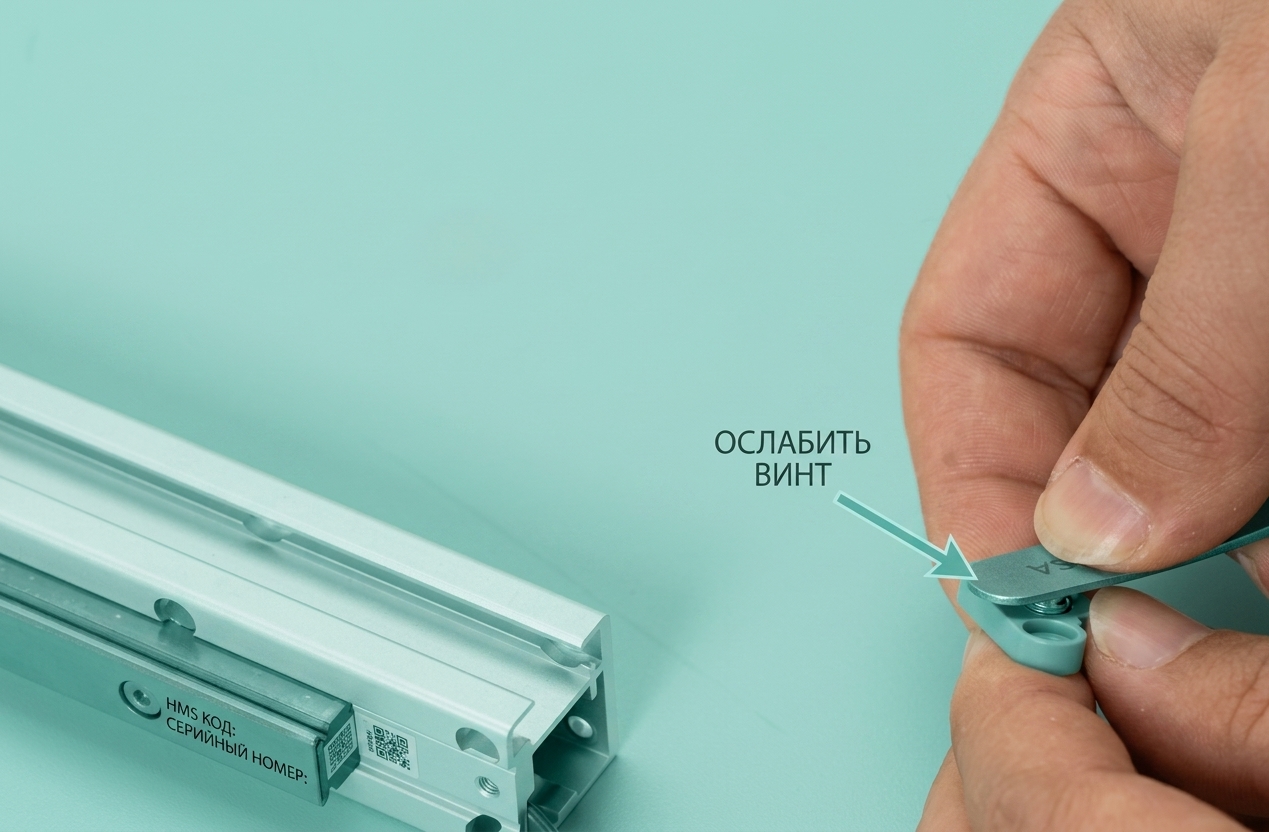

2. Пропустите ремень через торцевую крышку правого натяжителя ремня, совместите натяжитель ремня с ремнем и вставьте их вместе в торцевую крышку натяжителя.

3. Установите торцевую крышку оси X; затяните 1 винт для фиксации.

Примечание: Винт крышки короче винта очистителя сопла. При неправильном использовании винт очистителя сопла ударит о натяжной ролик оси X, что вызовет аномальное сопротивление оси X и непрерывную потерю шагов при возврате в ноль.

Шаг 3: Установка очистителя сопла

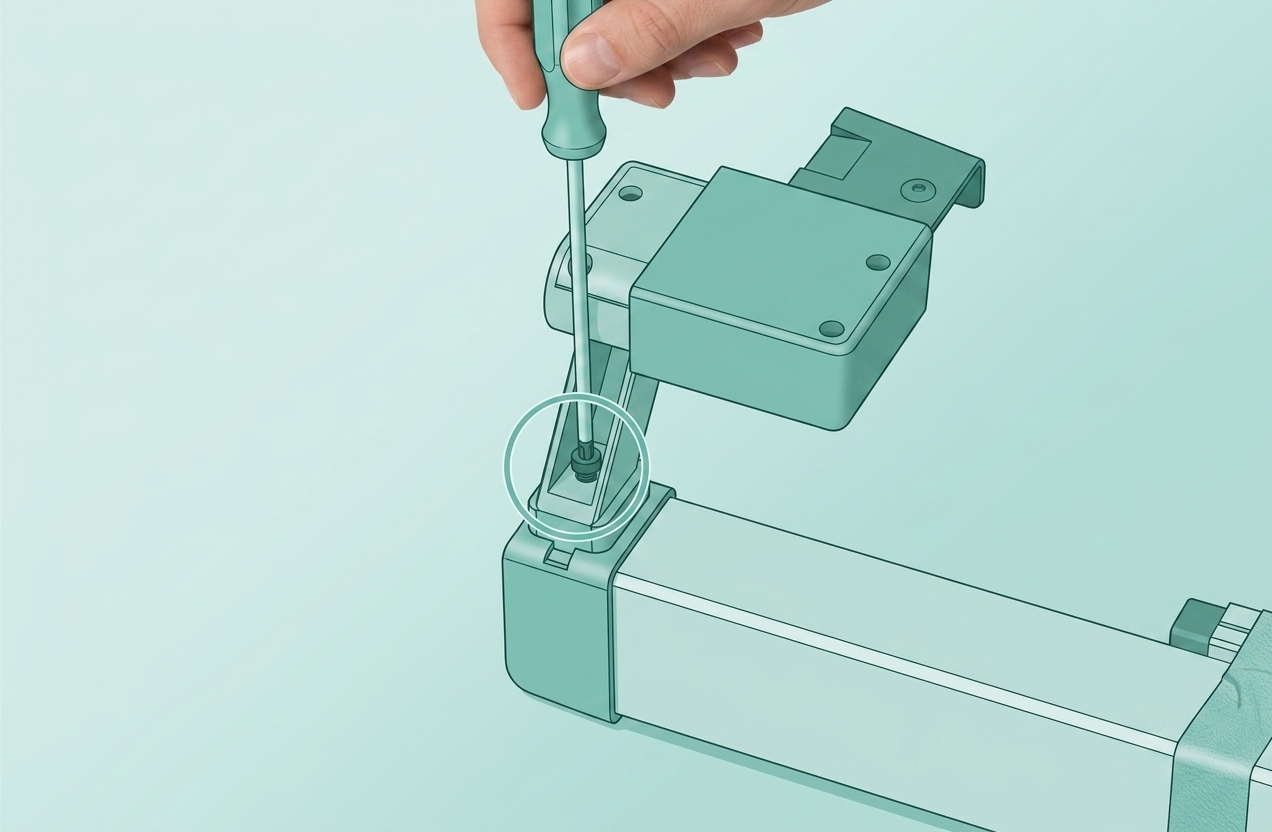

Установите очиститель сопла и закрепите 1 винтом.

Установка узла оси X

Шаг 1: Установка узла оси X

Установите модуль оси X, следя за тем, чтобы слайдер оси X не упал, затем затяните 4 винта. Будьте осторожны, не зажмите зубчатый ремень оси X при затягивании нижних 2 винтов.

Шаг 2: Установка мотора оси X

Установите мотор оси X так, чтобы кабель мотора был направлен вниз, и затяните 4 винта.

Шаг 3: Установка крышки мотора оси X

Пропустите ремень оси X вокруг ведущего колеса мотора, затем установите крышку мотора на адаптерную скобу в направлении стрелки. Обратите внимание, что кабель мотора должен проходить через крышку мотора. Затяните 1 винт на оси X и 2 винта внутри крышки мотора для фиксации крышки мотора;

Шаг 4: Укладка кабеля мотора оси X

1. Пропустите кабель мотора оси X через нейлоновую оплетку и оберните другой конец нейлоновой оплетки лентой.

2. Проверьте направление зажима кабеля, установите зажим кабеля на крышку мотора, затем проверьте направление установки и установите переднюю крышку крышки мотора;

3. Установите заднюю крышку крышки мотора оси X, затяните 2 винта и выровняйте положение установки.

Шаг 5: Подключение мотора оси X

Подключите кабель мотора оси X к материнской плате. Установите вентилятор материнской платы и закрепите его 2 винтами.

Шаг 6: Установка базовой пластины

Установите базовую пластину, выровняйте положение и затяните 14 винтов для фиксации; затем установите зажим кабеля, затяните 2 винта для фиксации; установите принтер вертикально.

Проверка работоспособности

Убедитесь, что слайдер оси X перемещается плавно без посторонних шумов, и предотвратите падение слайдера.

Надеемся, что подробное руководство, которым мы с вами поделились, было полезным и информативным.

Мы хотим убедиться, что вы можете выполнить это безопасно и эффективно. Если у вас есть какие-либо опасения или вопросы относительно процесса, описанного в этой статье, мы рекомендуем обратиться к нашей дружелюбной команде поддержки клиентов перед началом работы. Наша команда всегда готова помочь вам и ответить на любые ваши вопросы.

Нажмите здесь, чтобы открыть новый тикет на нашей странице поддержки.

Мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
