Руководство по установке кабеля нагревательной платформы A1 mini

A1 mini: кабель нагревательного стола и очиститель сопла

В этой статье приведены только инструкции и меры предосторожности по снятию кабеля нагревательного стола и очистителя сопла нагревательного стола A1 mini. Для инструкций по снятию всего нагревательного стола с A1 mini обратитесь кРуководство по установке A1 mini.

Снятие нагревательного стола с принтеране требуетсяпри замене нагревательного стола или очистителя сопла нагревательного стола.

Список деталей

Ниже приведены детали, участвующие в этом руководстве.

№	Наименование	Изображение	№	Наименование	Изображение

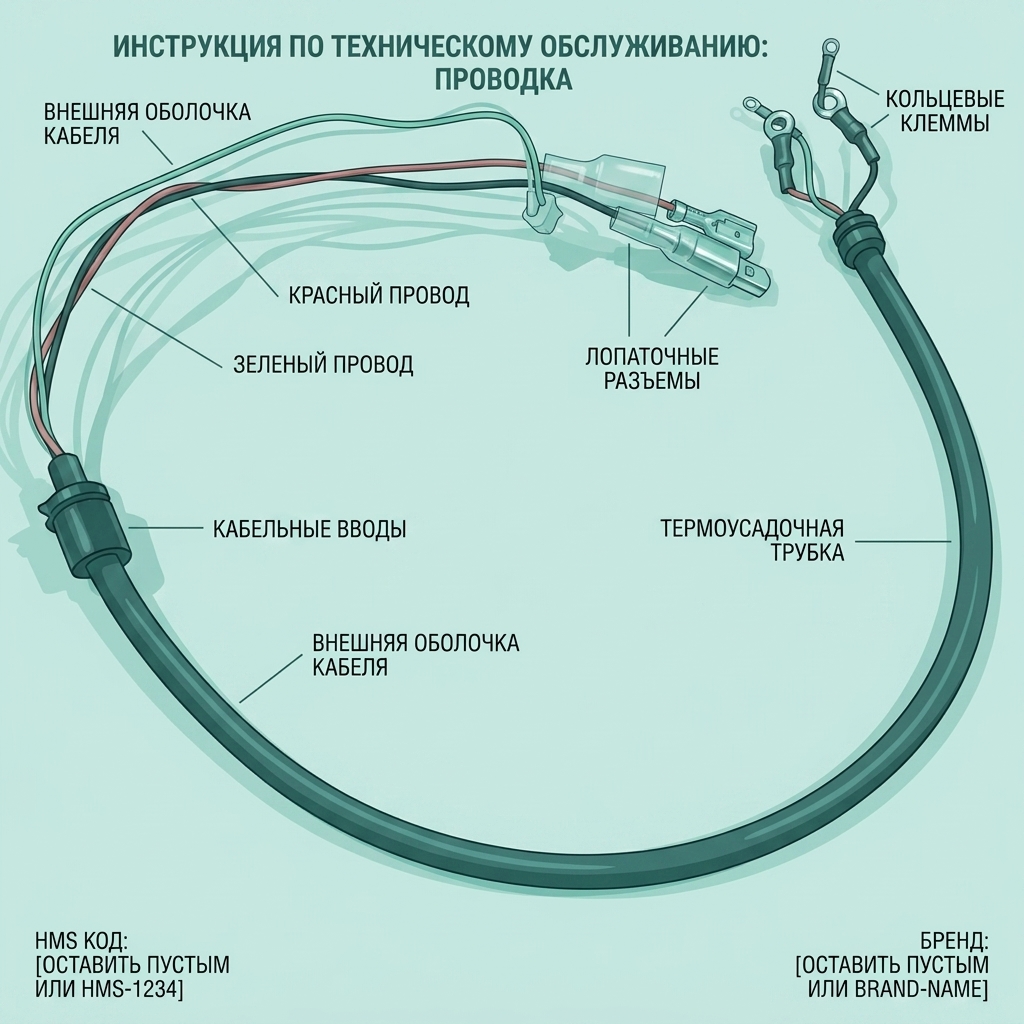

1	Кабель нагревательного стола		2	Очиститель сопла нагревательного стола

Список модулей

Нет

Список винтов

Список инструментов

Шестигранный ключ H2.0/H1.5

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.



Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть накоротко, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед проведением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Видеоинструкция

Из-за различий в версиях продукта могут быть некоторые различия в деталях.

Разборка нагревательного стола

Шаг 1 — Снятие очистителя сопла нагревательного стола

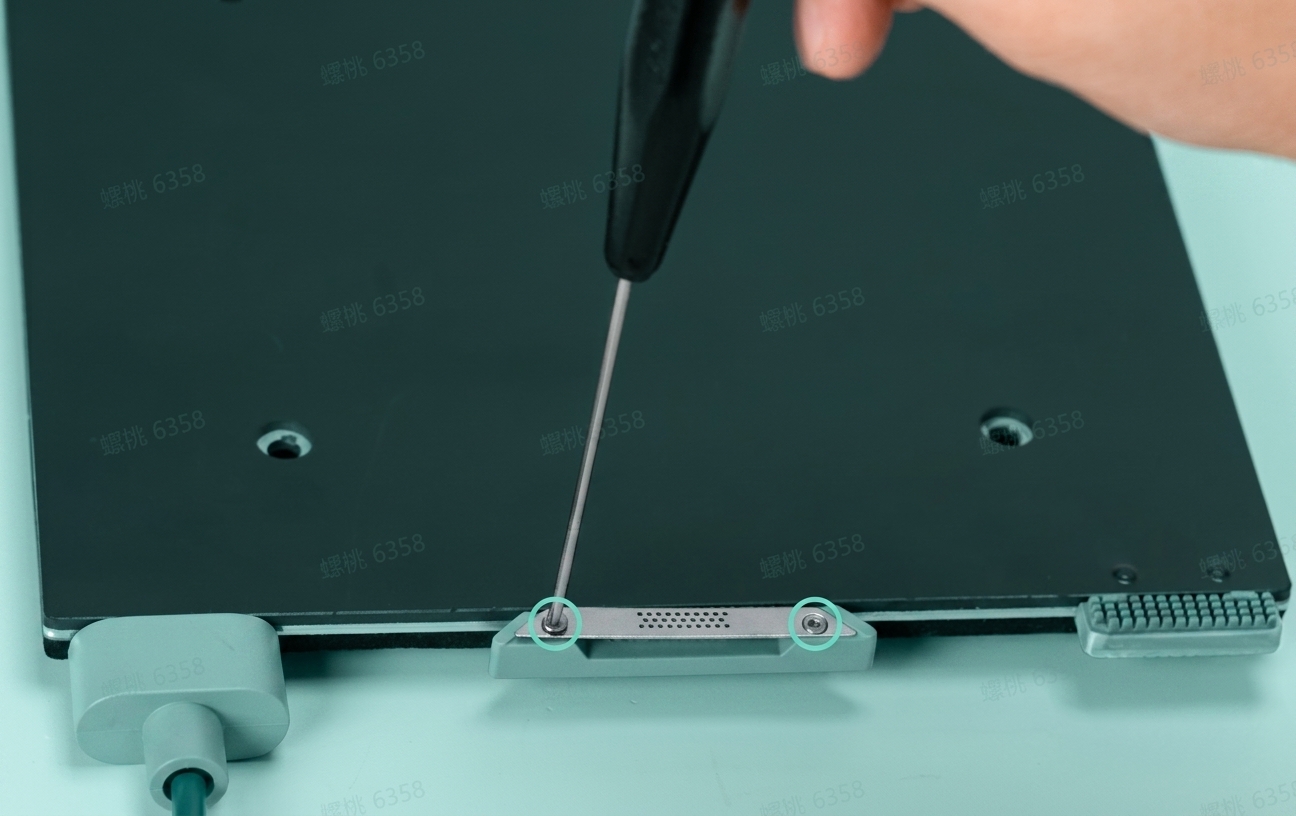

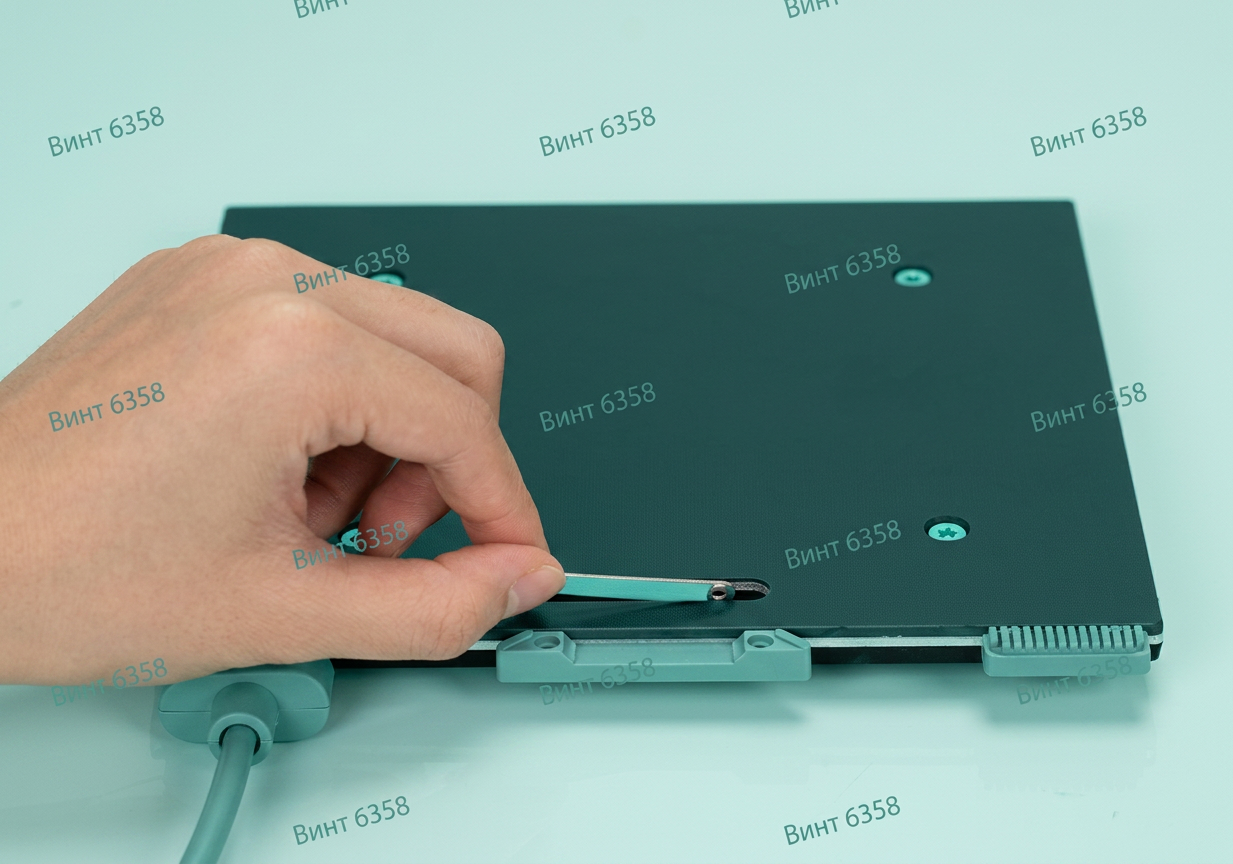

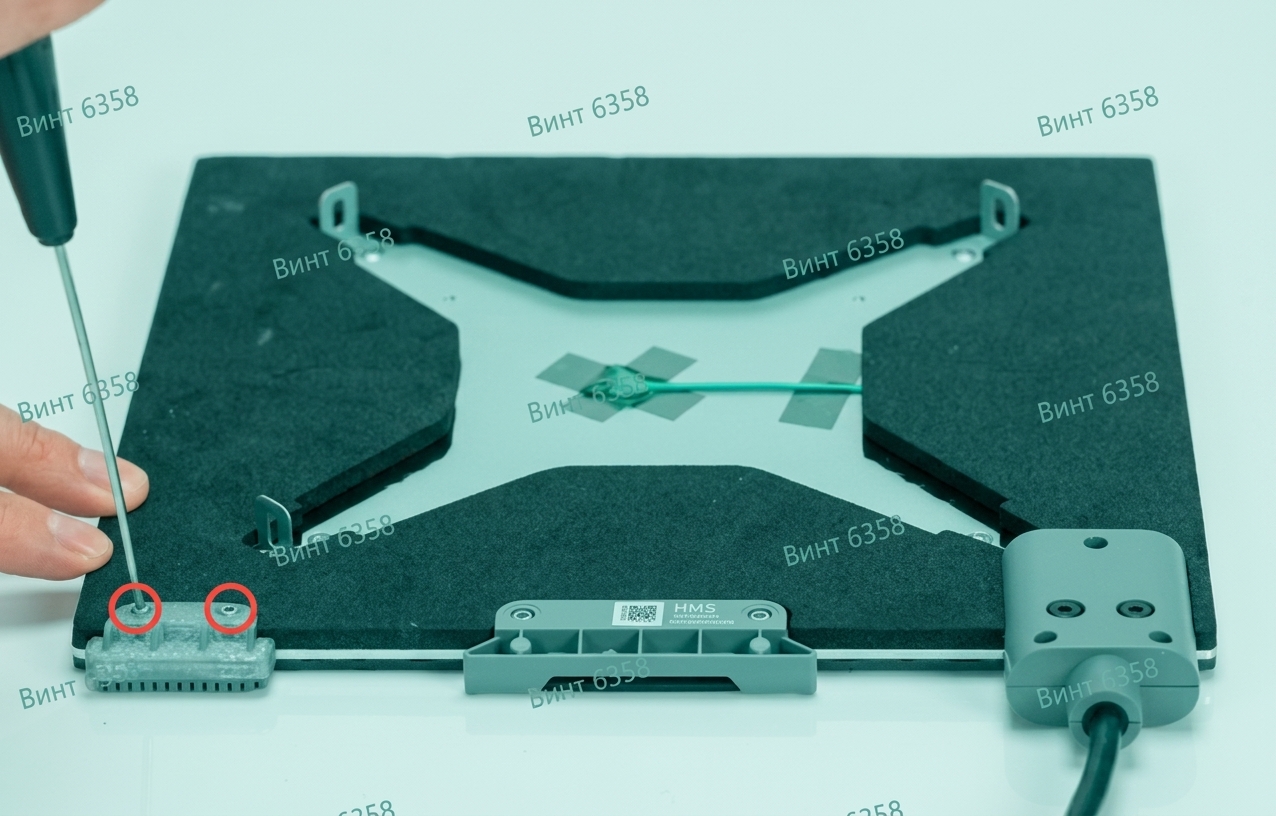

Открутите 2 винта A с помощью шестигранного ключа H1.5 и снимите язычок очистителя сопла; Затем переверните нагревательный стол и снимите силиконовые очистители, ослабив 2 винта B шестигранным ключом H1.5.

Шаг 2 — Снятие кабеля нагревательного стола

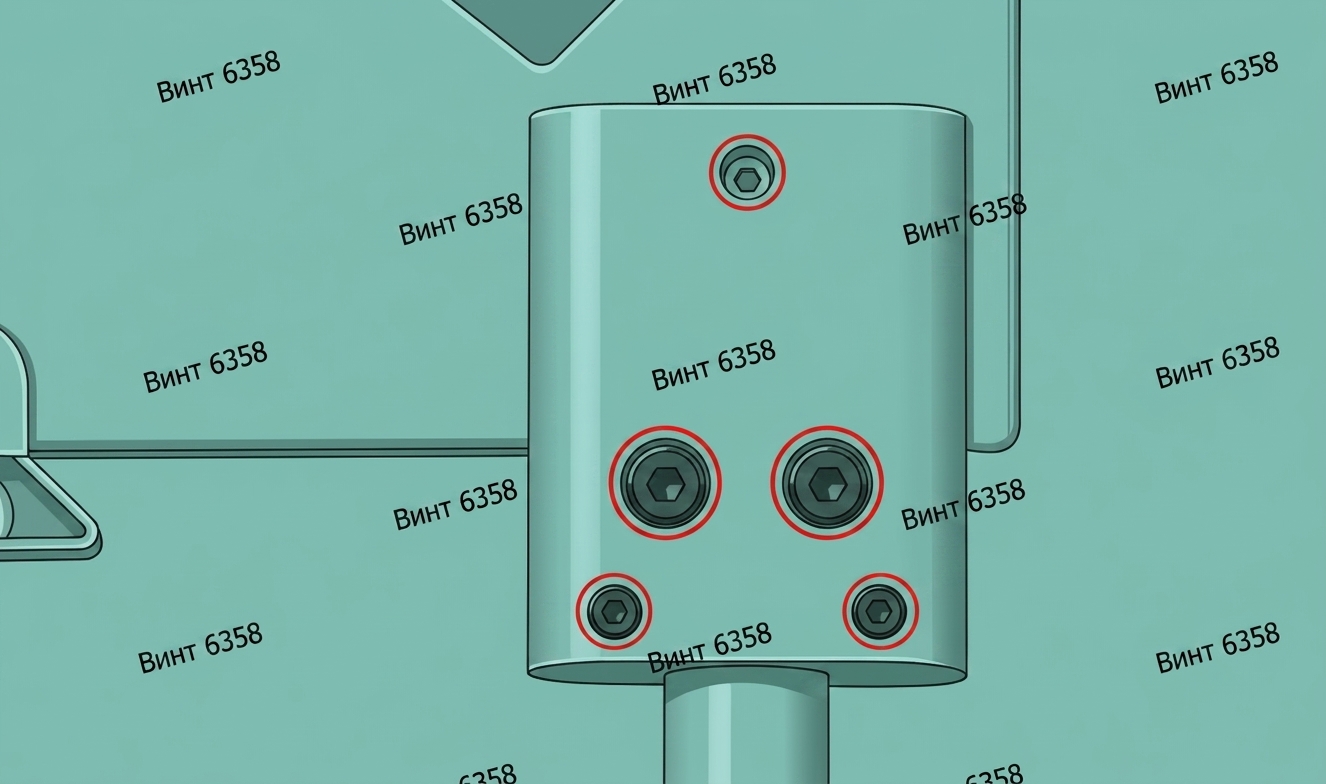

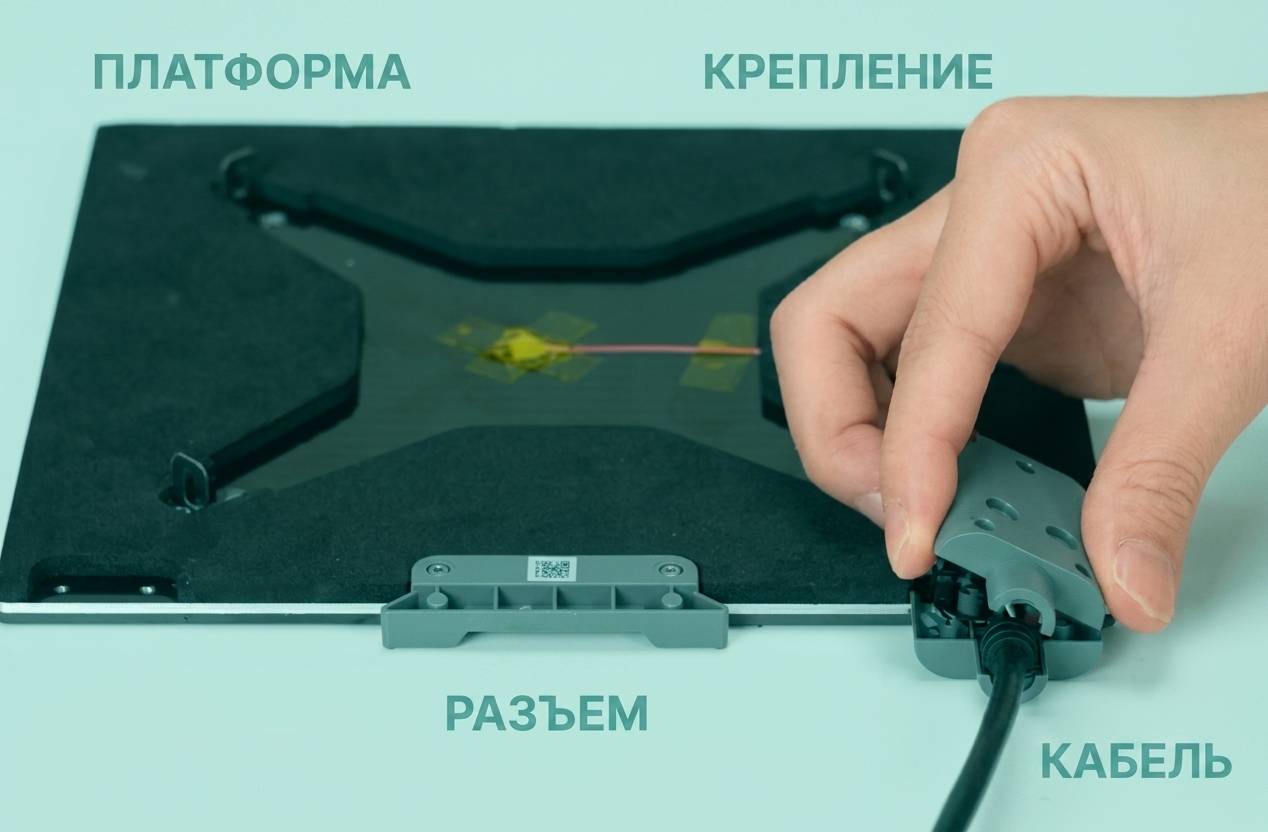

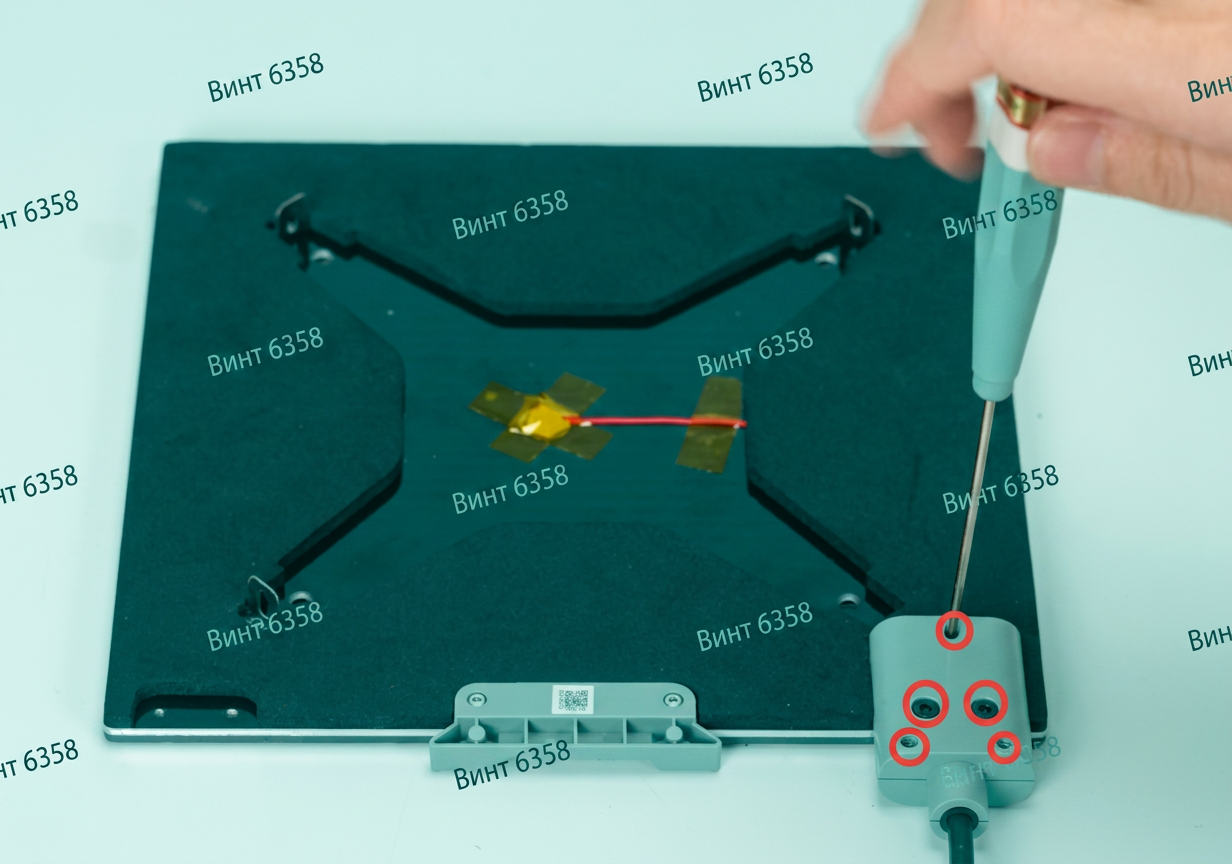

Открутите 1 винт B, 2 винта C и 2 винта D; Затем снимите крышку кабеля нагревательного стола.

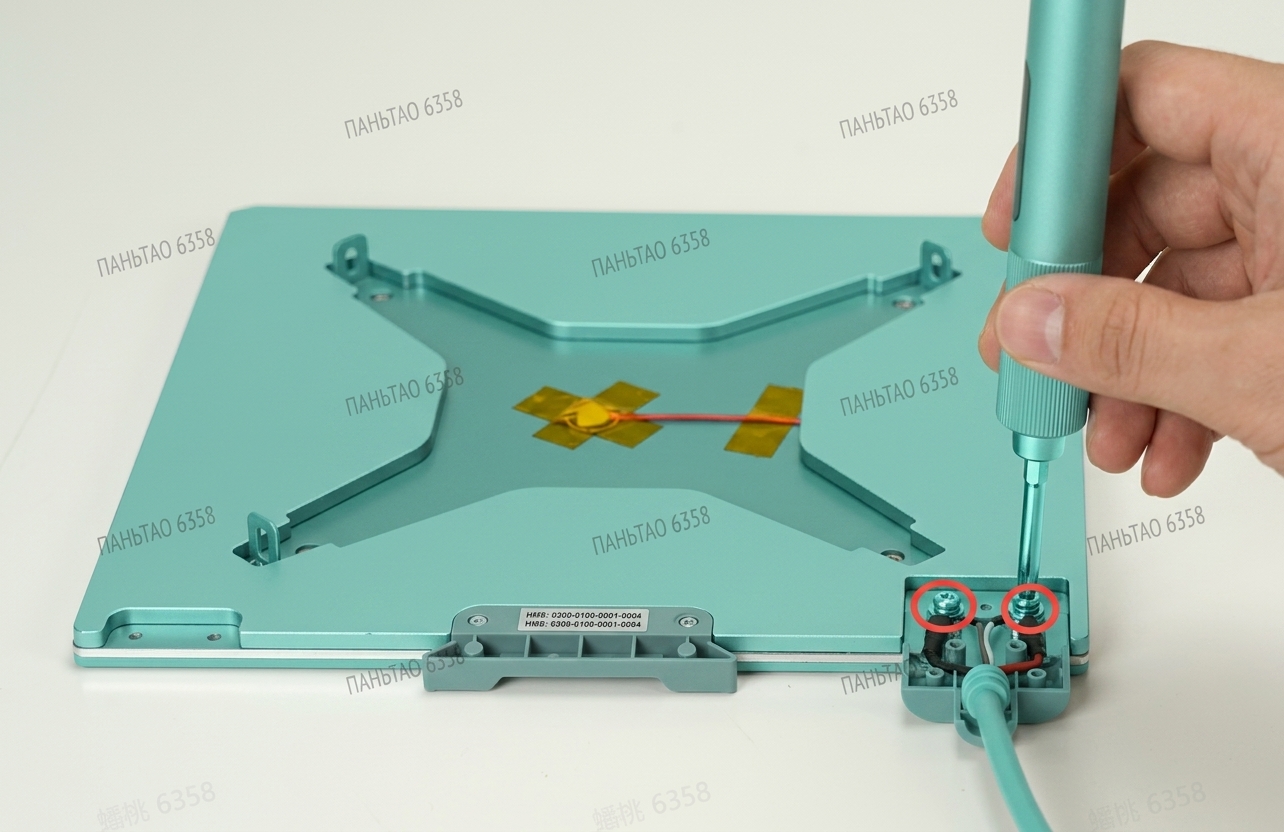

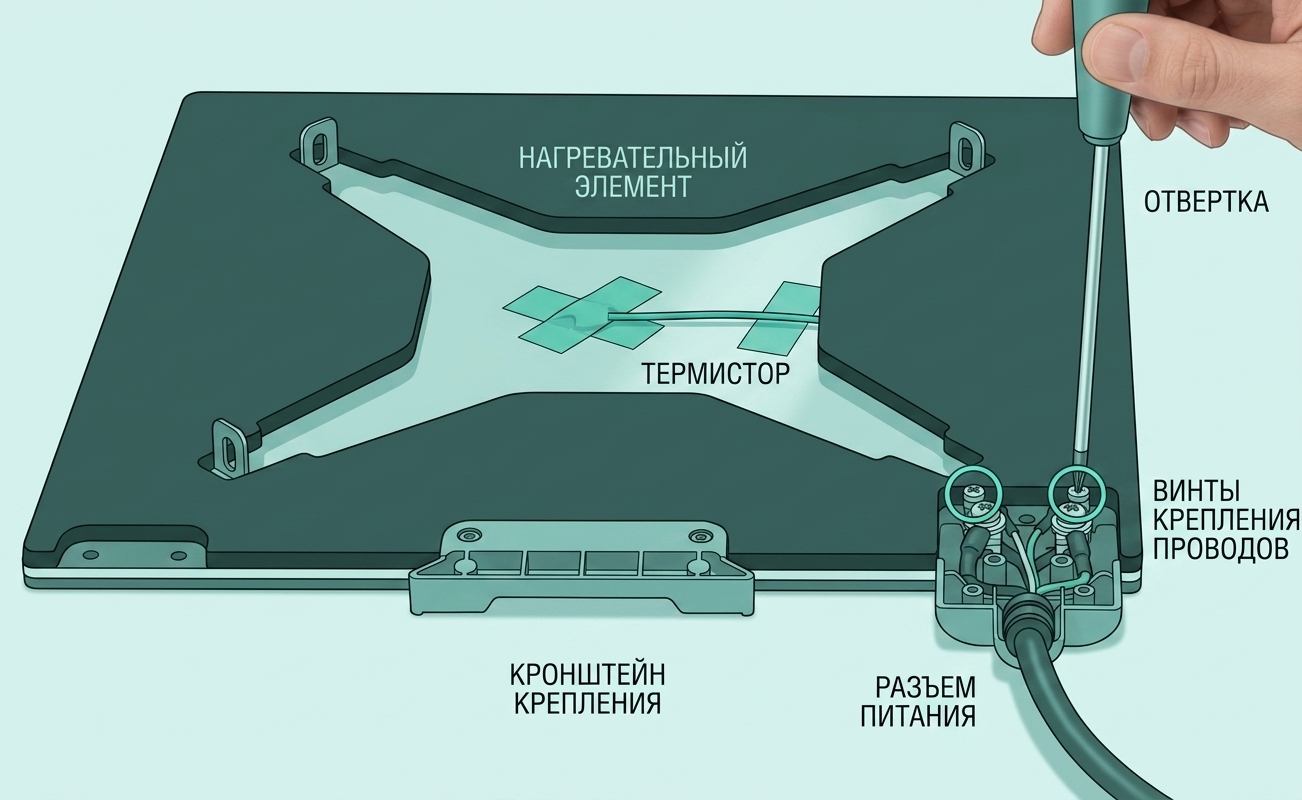

Снимите сигнальный кабель нагревательного стола, открутив 2 винта E (обратите внимание на направление при установке)

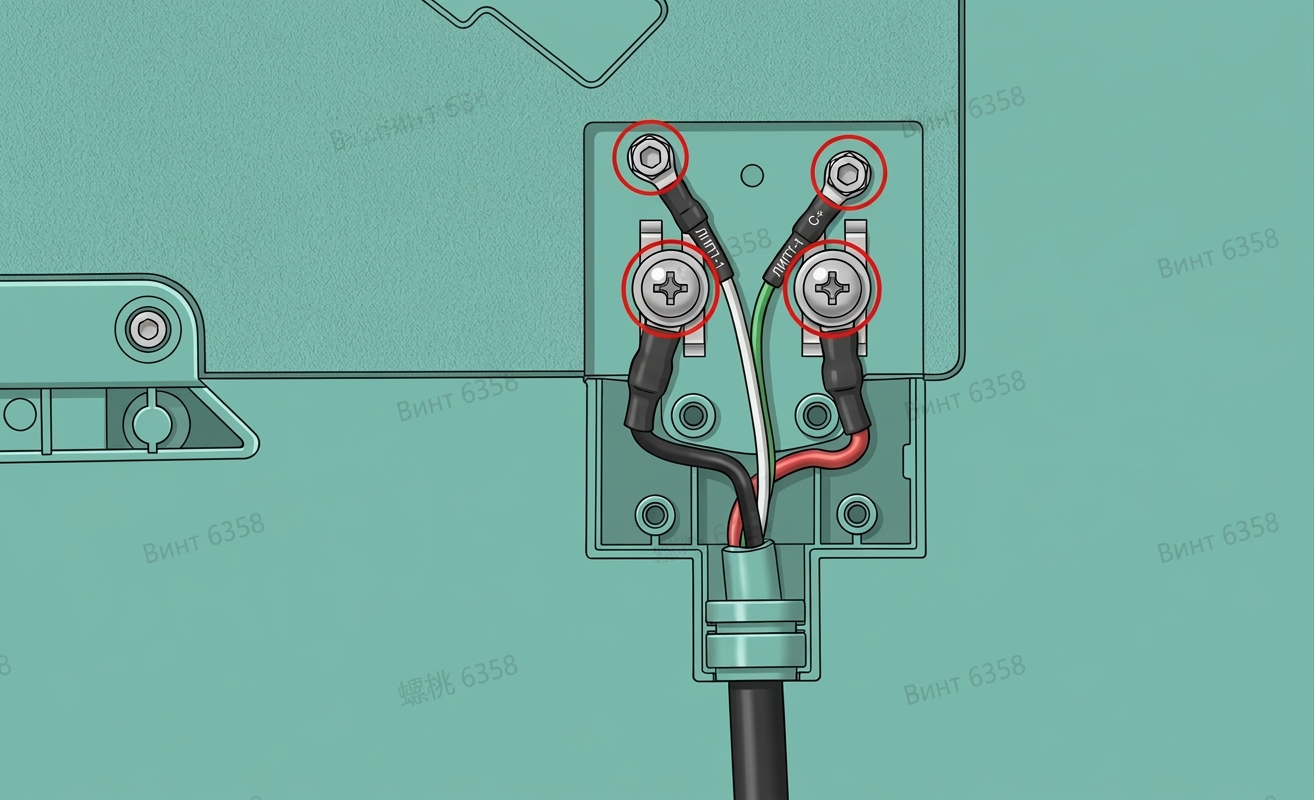

Открутите 2 винта F, чтобы снять силовой кабель нагревательного стола.

Сборка нагревательного стола

Шаг 1 — Установка кабеля нагревательного стола

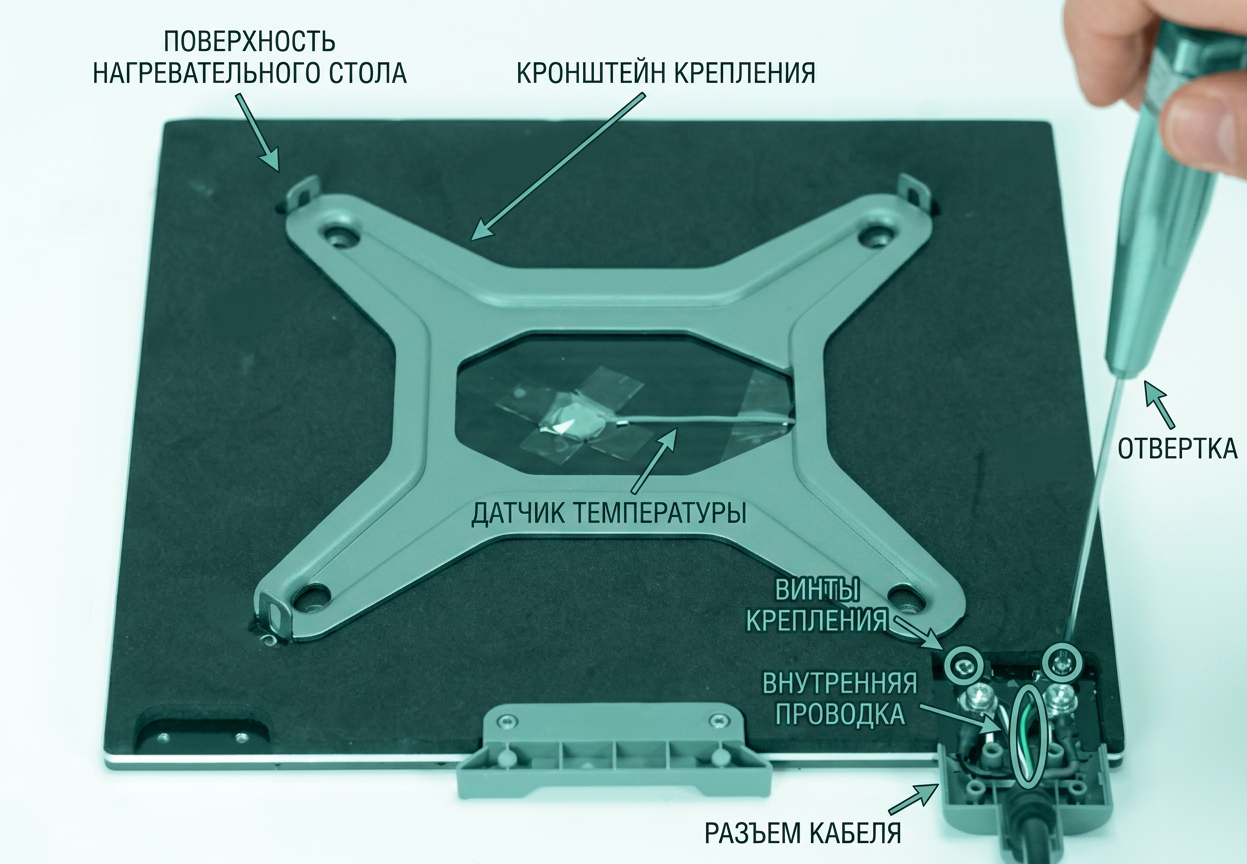

Подключите силовой кабель к клемме с красным проводом справа, как показано на средней картинке ниже. Закрепите его, затянув 2 винта F. Затем подключите сигнальный кабель нагревательного стола к клеммам с зеленым проводом справа, как показано на картинке справа, и закрепите его, затянув 2 винта E.

Закройте крышку кабеля нагревательного стола и закрепите её, затянув 2 винта C, 2 винта D и 1 винт B.

Шаг 2 — Установка очистителя сопла нагревательного стола

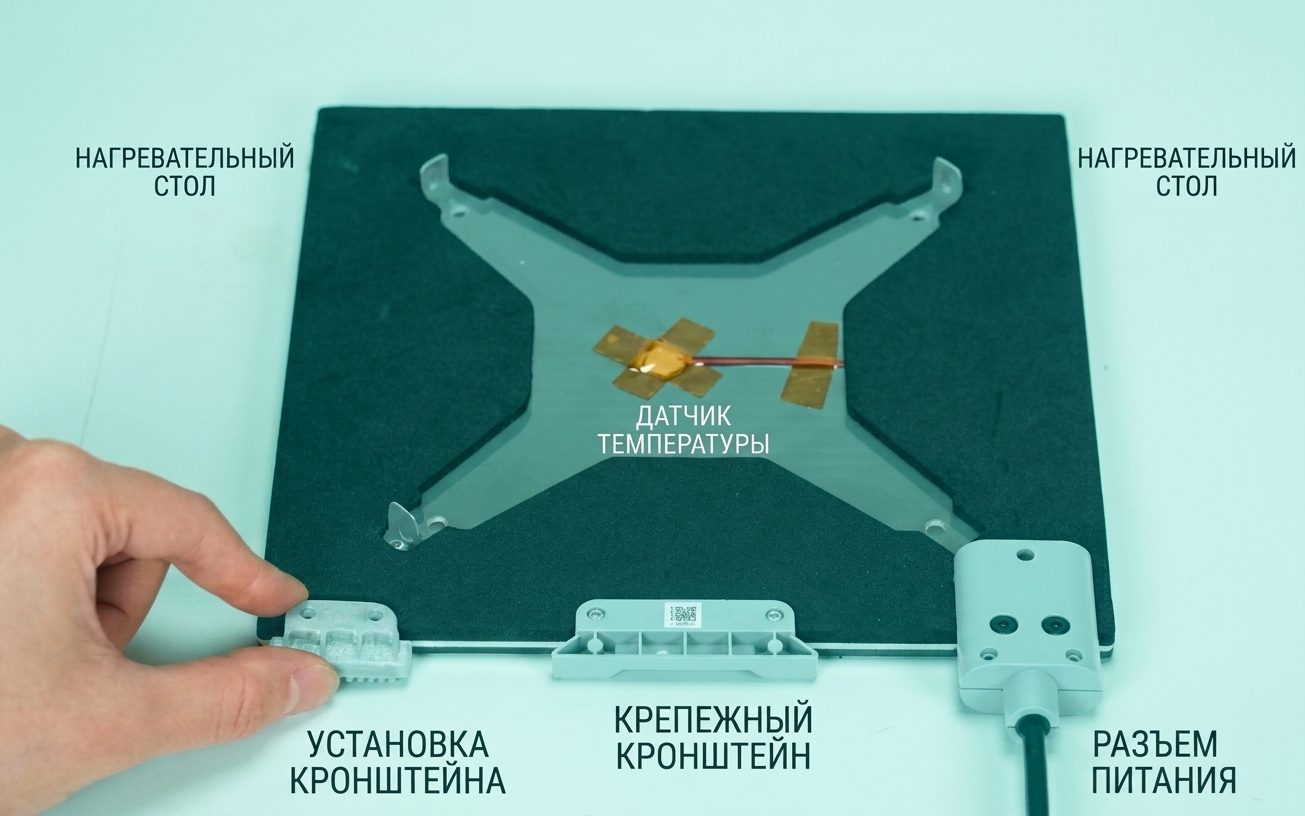

Установите силиконовый очиститель и затяните 2 винта B

Переверните нагревательный стол, установите язычок очистителя сопла в положение и закрепите его, затянув 2 винта A.

Как проверить завершение/успех

Установите температуру нагревательного стола на 60°C с помощью опций на экране и дождитесь начала повышения температуры.

Калибровка

Не требуется

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Для обеспечения безопасного и эффективного выполнения, если у вас есть какие-либо сомнения или вопросы по поводу процесса, описанного в этой статье, мы рекомендуем обратиться в техническую поддержку перед началом операции. Мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.Нажмите здесь, чтобы открыть новый тикет на нашей странице поддержки.
