В этой статье приведено подробное руководство по установке лазерного модуля принтера Bambu Lab H2S. Материал охватывает все ключевые этапы: от снятия рабочей платформы и установки кнопки аварийной остановки до настройки системы отвода, удаления винтов крепления воздушного насоса, установки лазерного модуля и выполнения первичной калибровки.
Перед началом убедитесь, что устройство обесточено, и ознакомьтесь с соответствующими правилами техники безопасности. Во время установки выполняйте каждый шаг в указанном порядке, чтобы обеспечить безопасную и стабильную работу лазерного модуля и избежать повреждения принтера.
1. Снимите рабочую платформу и обесточьте устройство

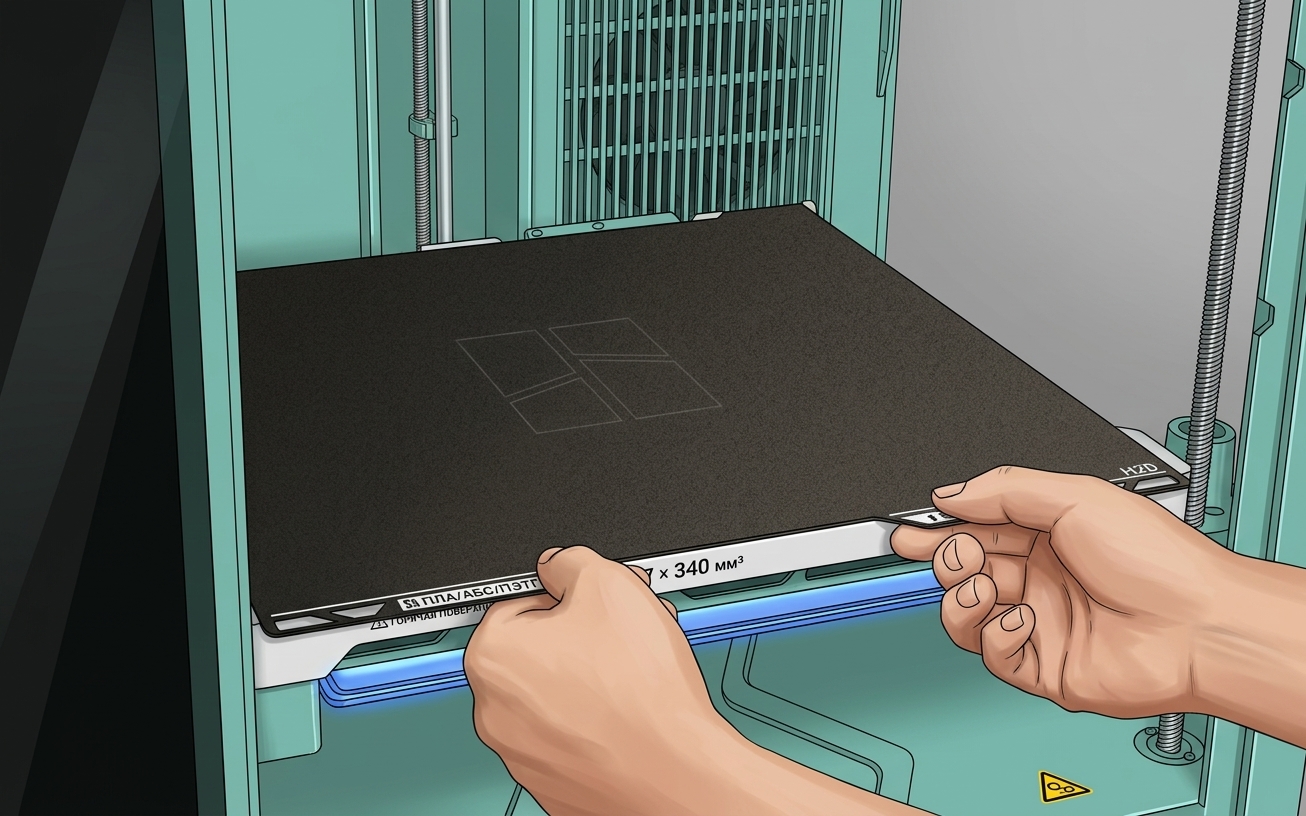

Снимите рабочую платформу с нагревательного стола. Если стол слишком высок для удобной работы, опустите его с помощью управления на сенсорном экране.

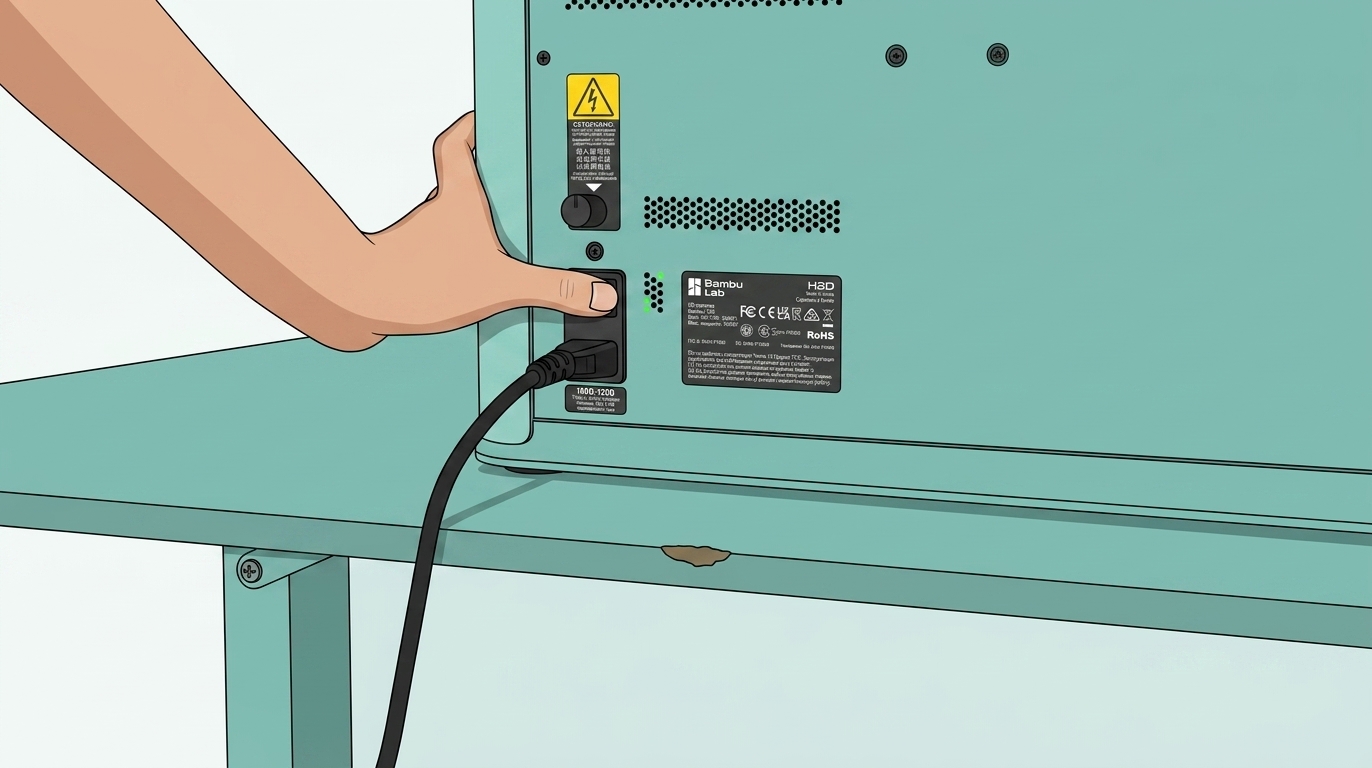

Выключите принтер и отсоедините сетевой кабель.
2. Установите кнопку аварийной остановки

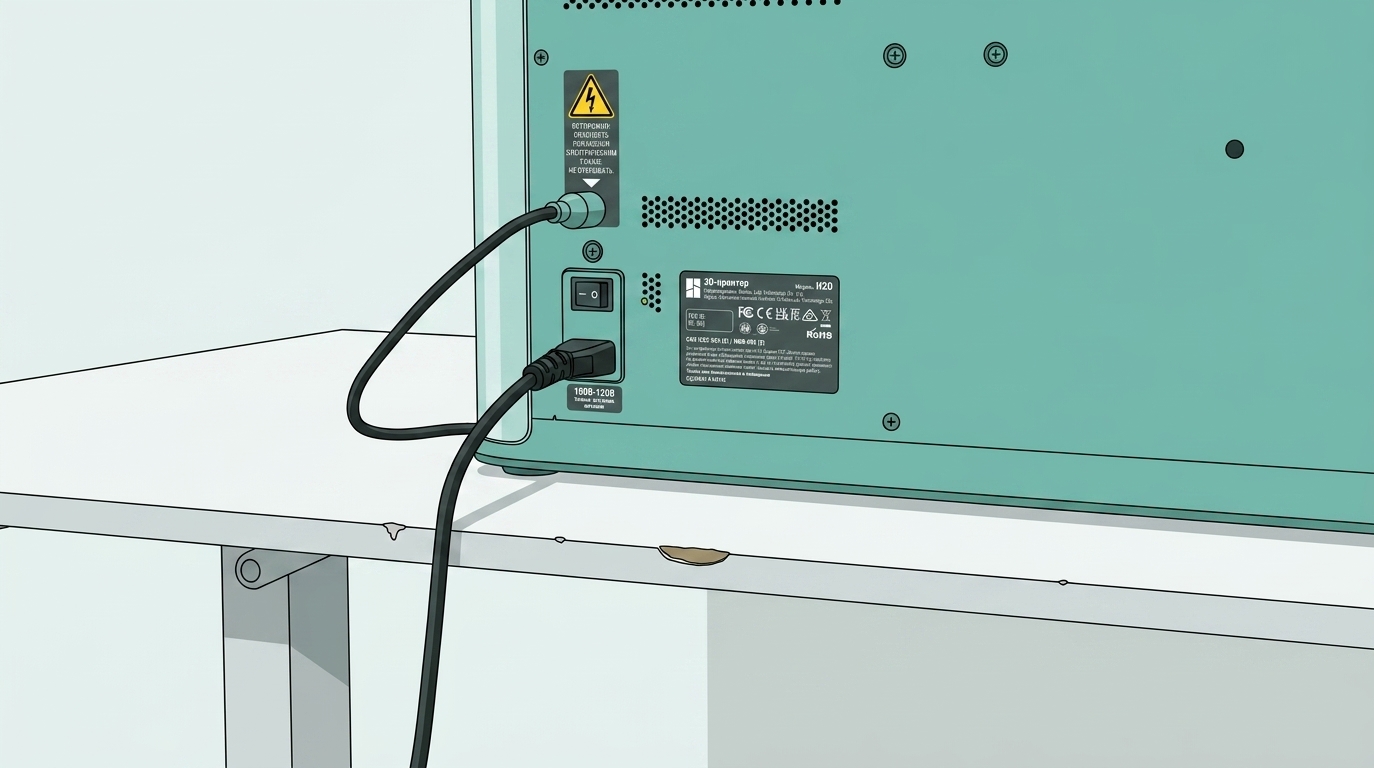

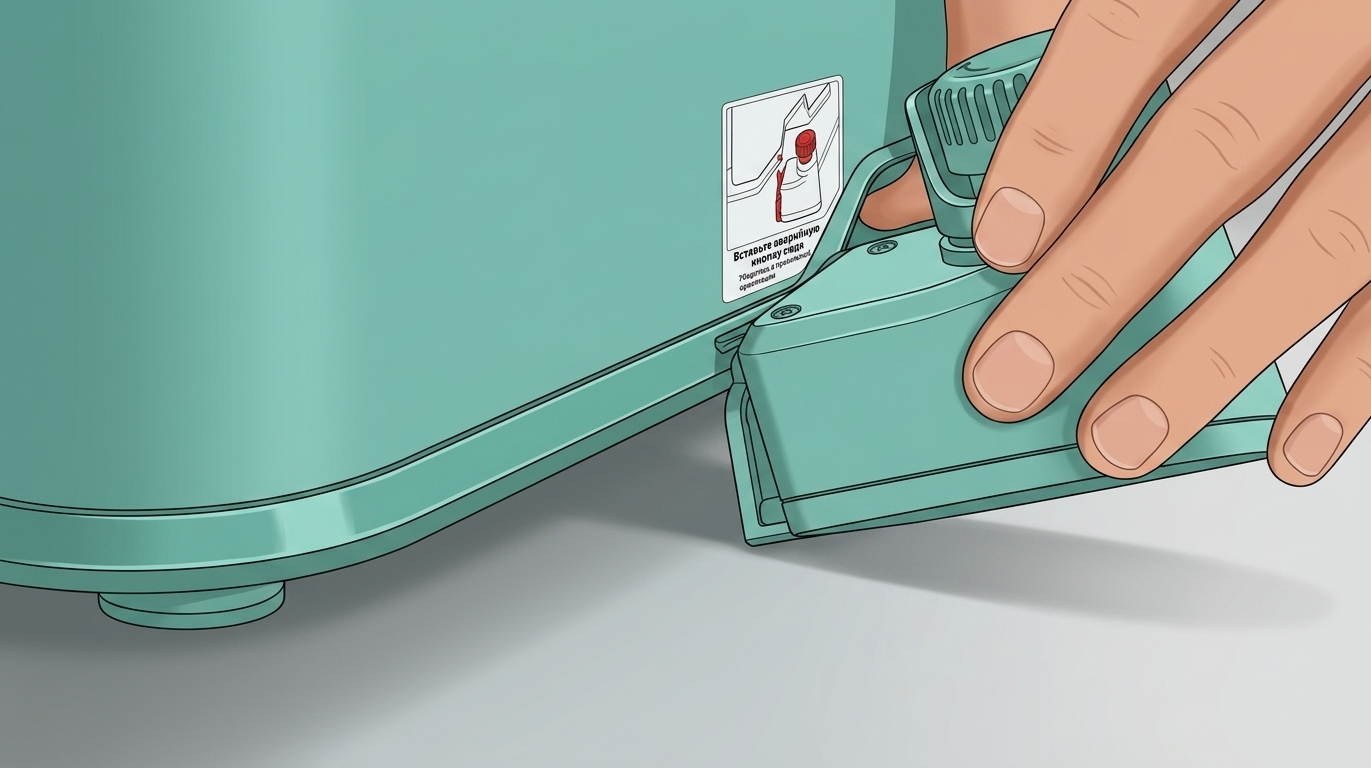

Снимите предохранительный ключ с задней панели принтера и подключите кабель кнопки аварийной остановки в соответствующий порт.
И задняя панель принтера, и кнопка аварийной остановки оснащены предустановленными предохранительными ключами. Безопасно храните предохранительный ключ, снятый с принтера.

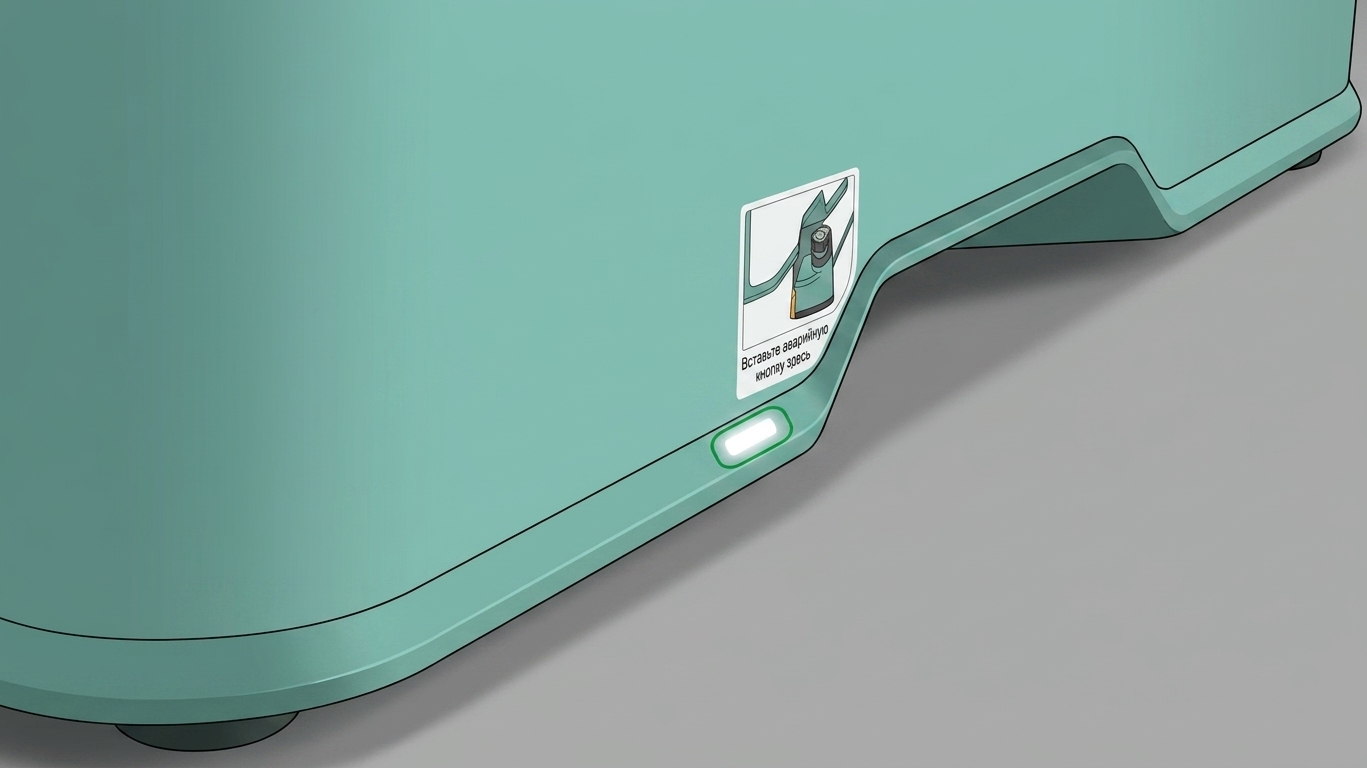

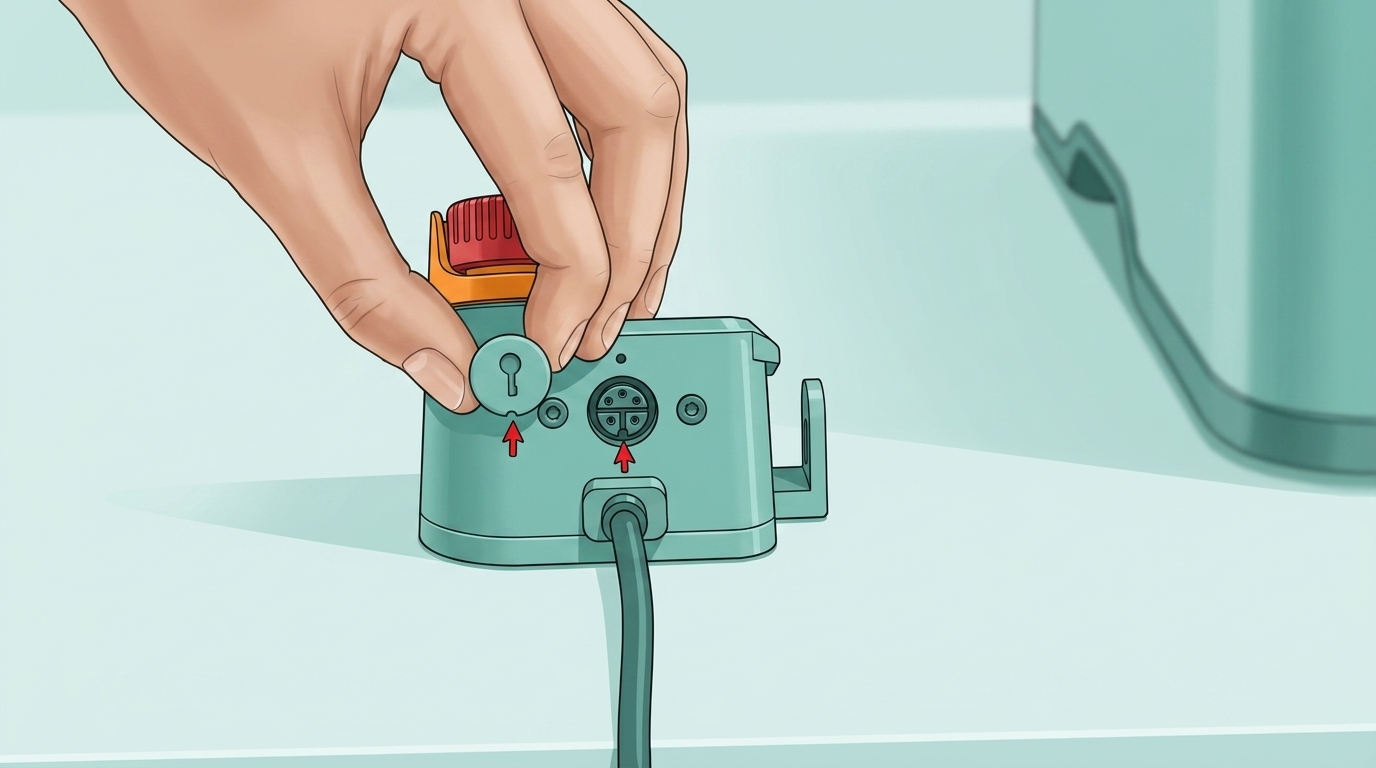

Проверьте, вставлен ли предохранительный ключ в отверстие на кнопке аварийной остановки. Если нет, вставьте его в направлении, показанном на изображении.
3. Установите вытяжную трубу

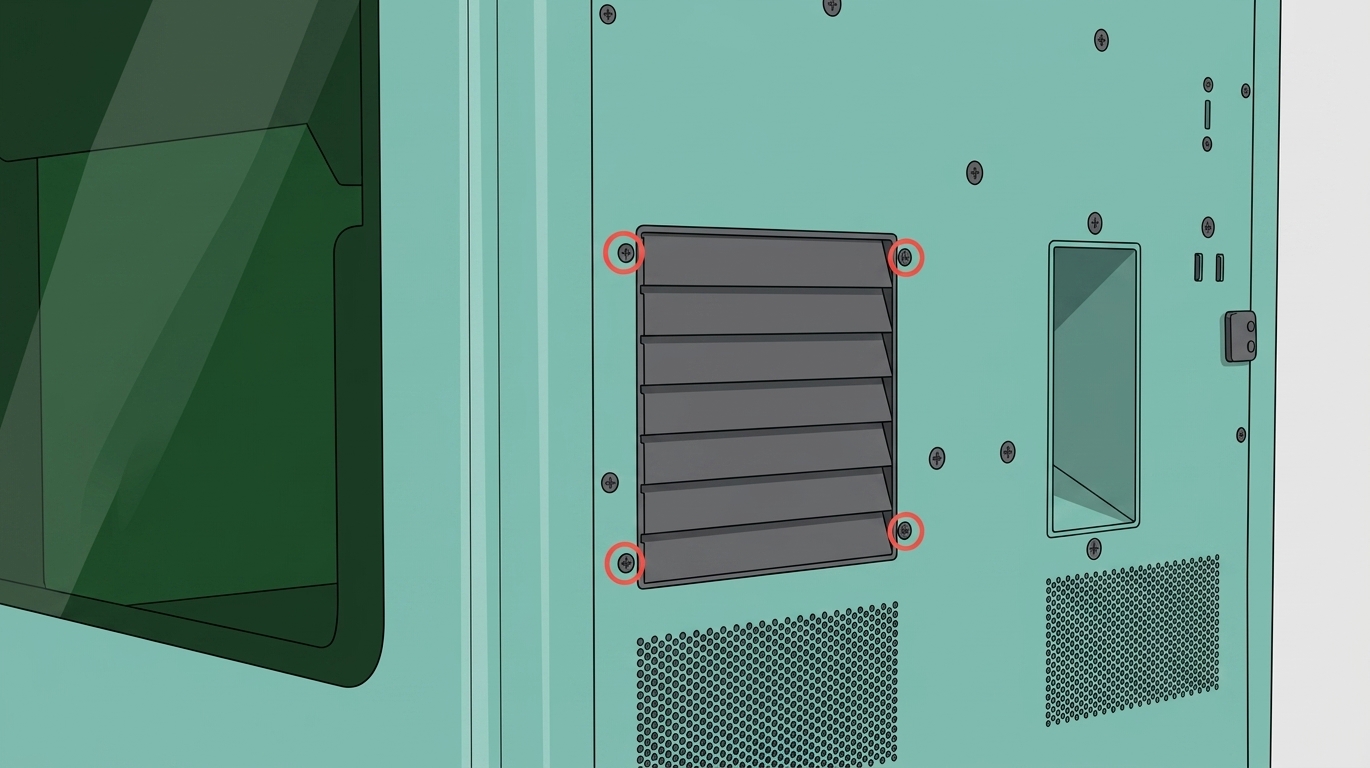

Используйте шестигранный ключ 2.0 мм, чтобы закрепить четыре винта BT3-20 рядом с вентиляционной решеткой на задней панели, надежно закрепив адаптер вытяжной трубы.

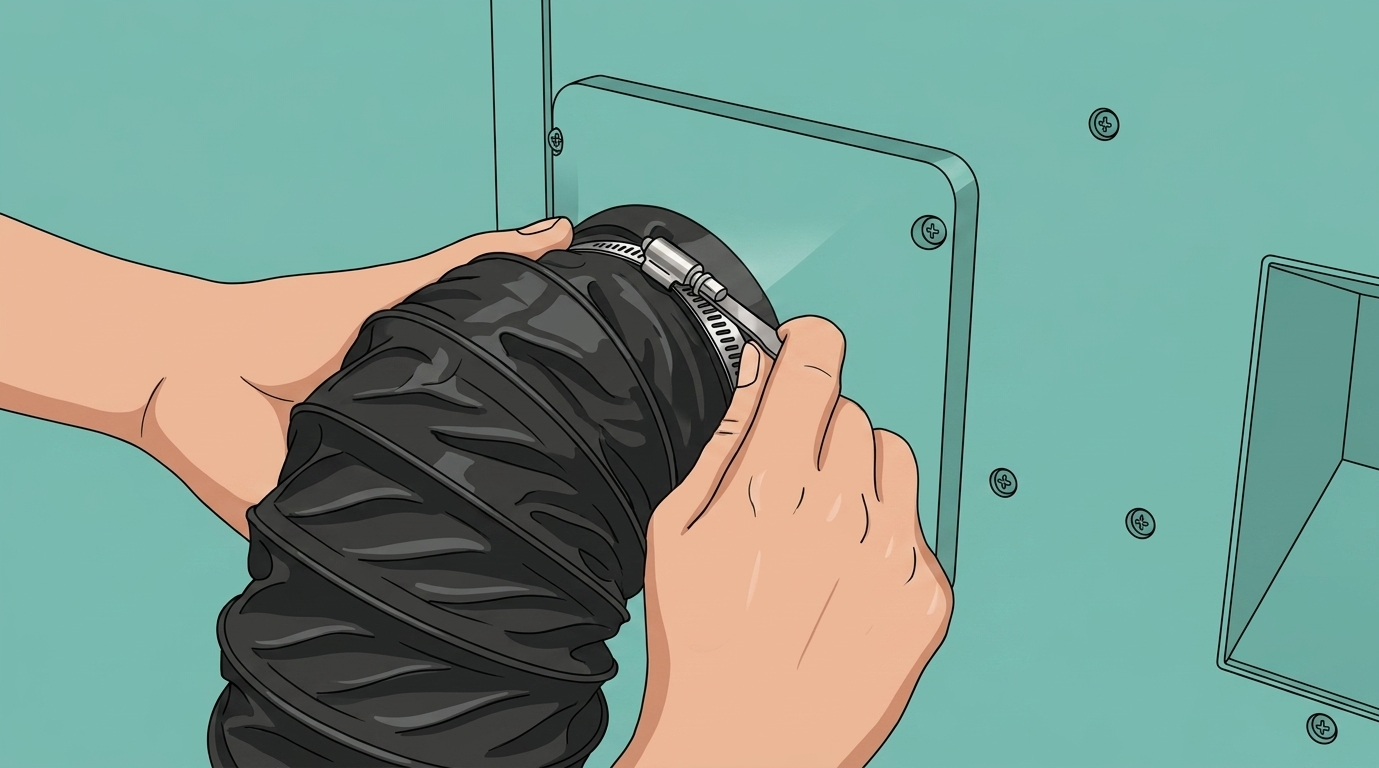

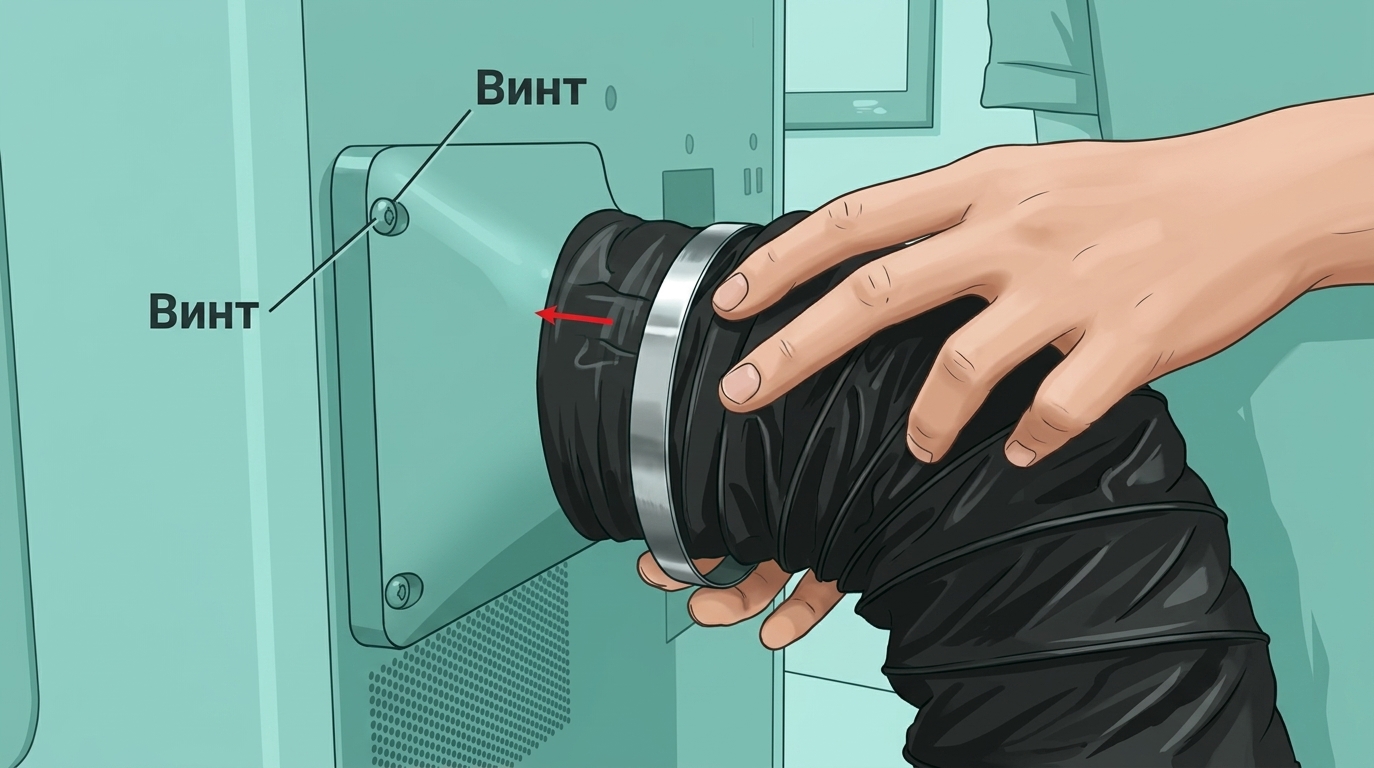

Наденьте хомут на один конец вытяжной трубы (диаметр 100 мм, длина 2 м), полностью наденьте этот конец на адаптер и затяните по часовой стрелке.

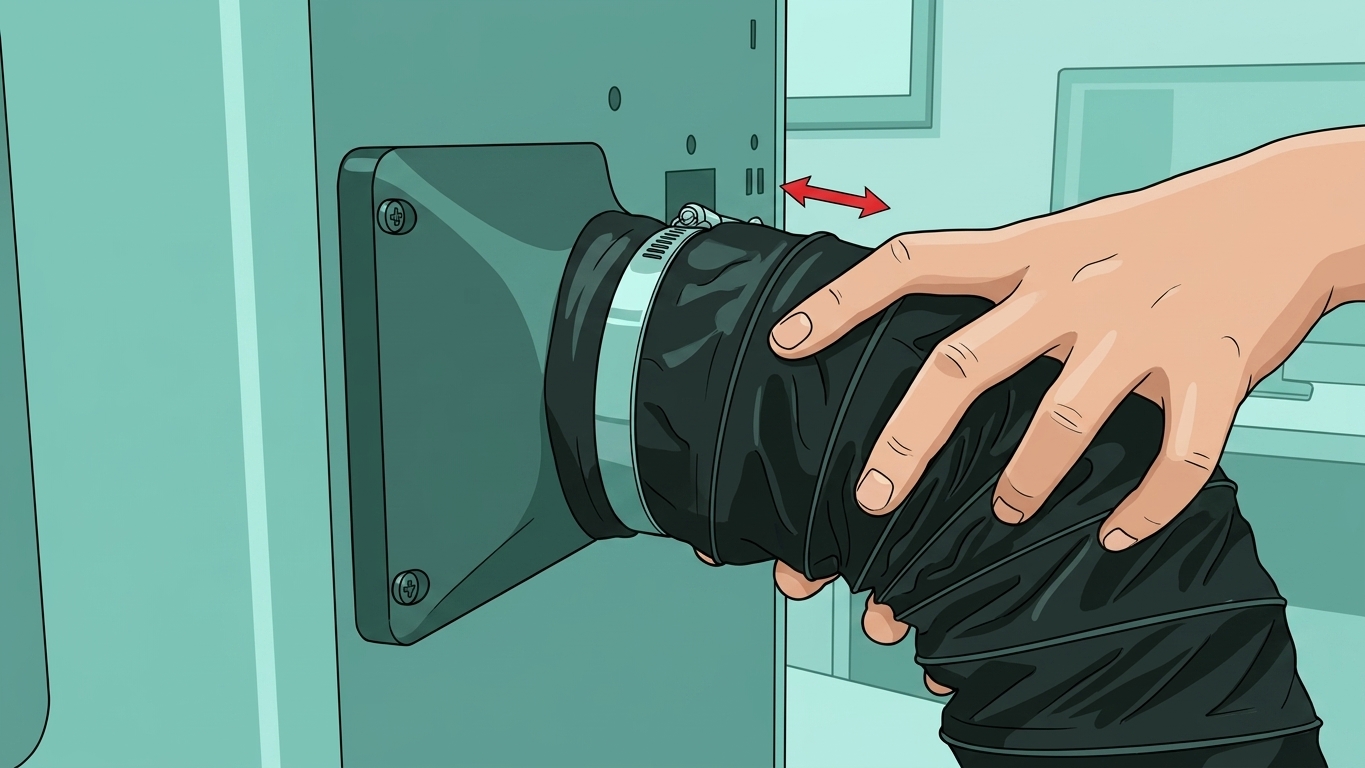

После затяжки аккуратно потяните назад, чтобы убедиться, что он надежно зафиксирован и не разболтается во время работы.

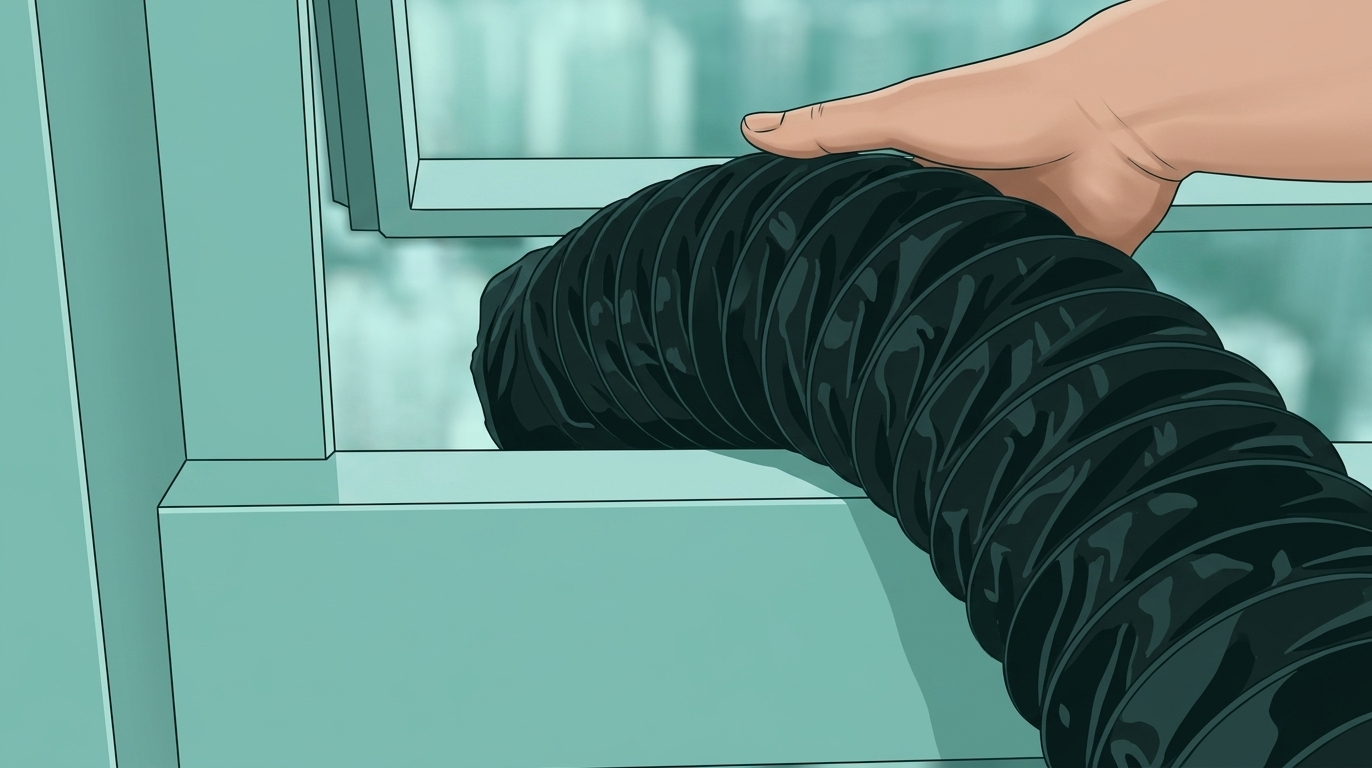

Выведите другой конец трубы на улицу (соблюдайте местные законы и правила, избегайте негативного воздействия на окружающую среду).

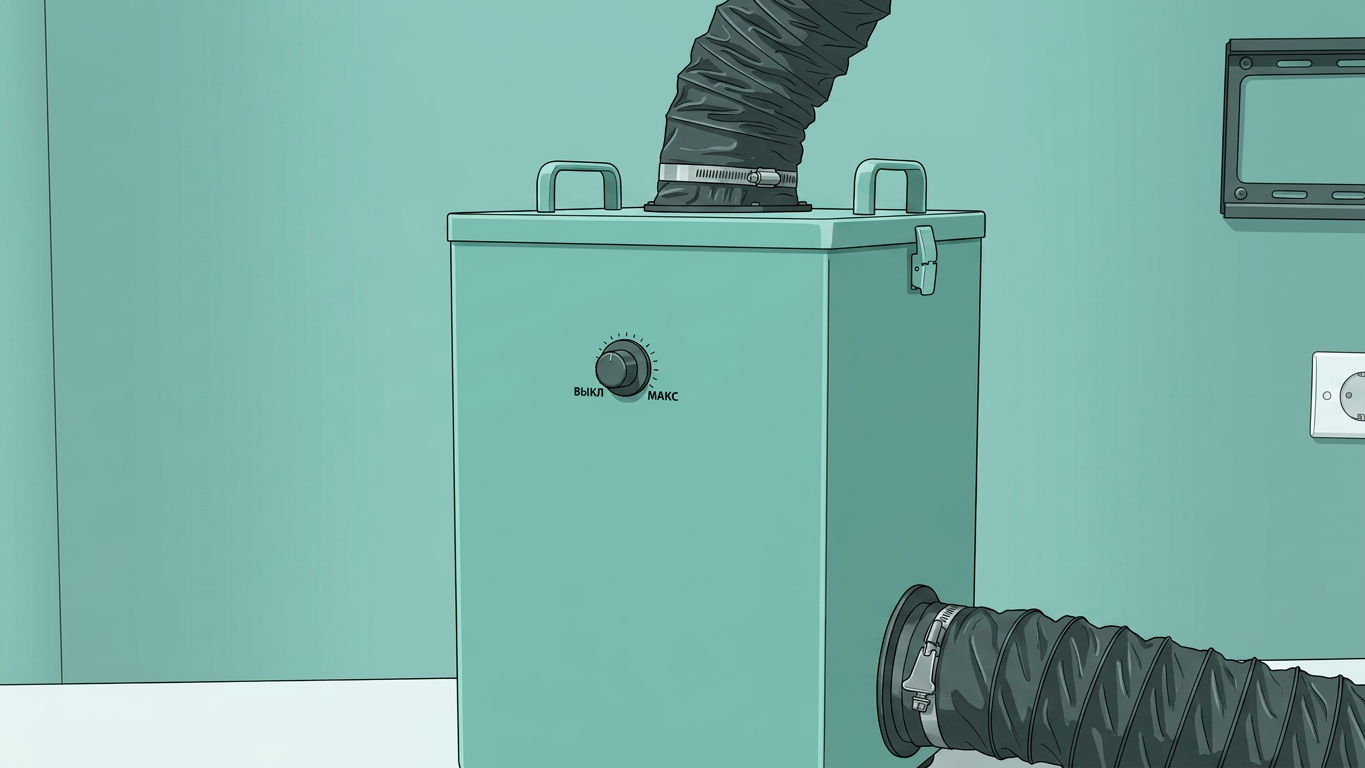

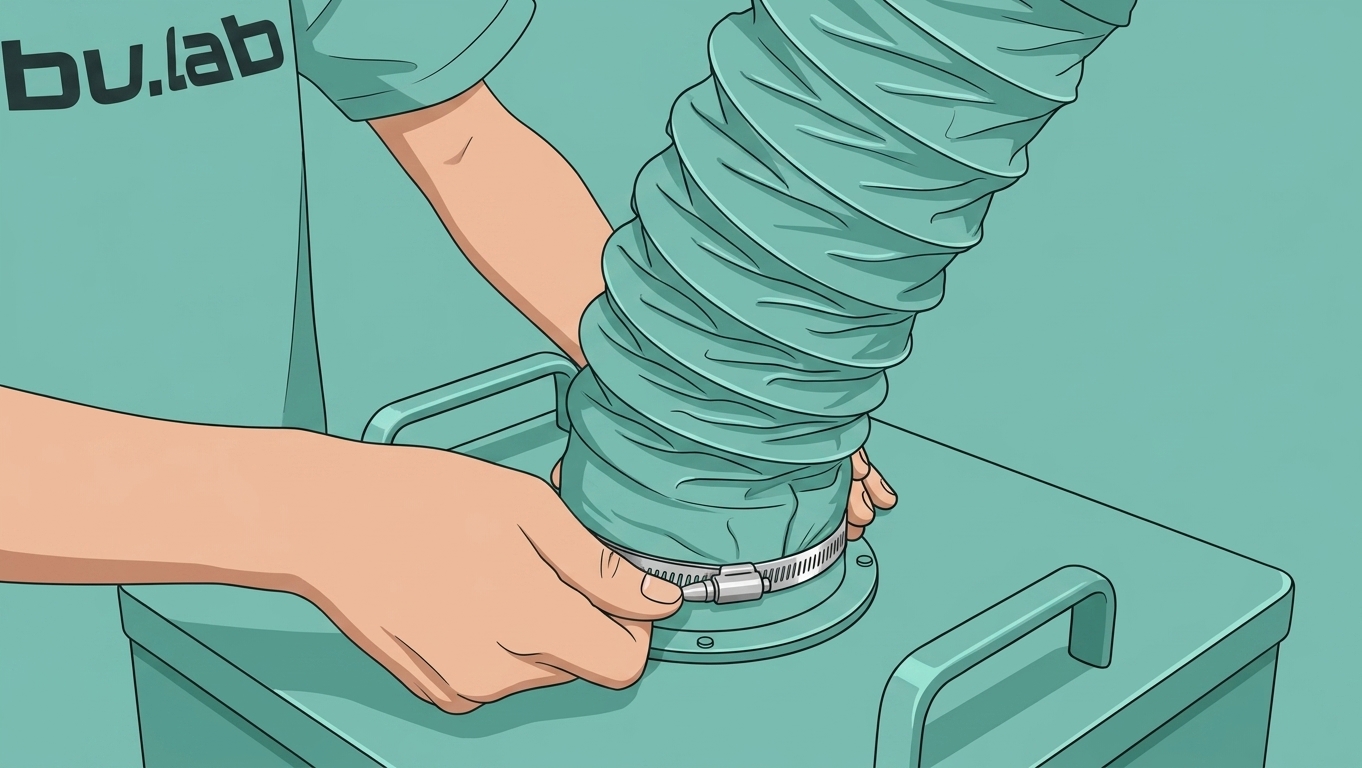

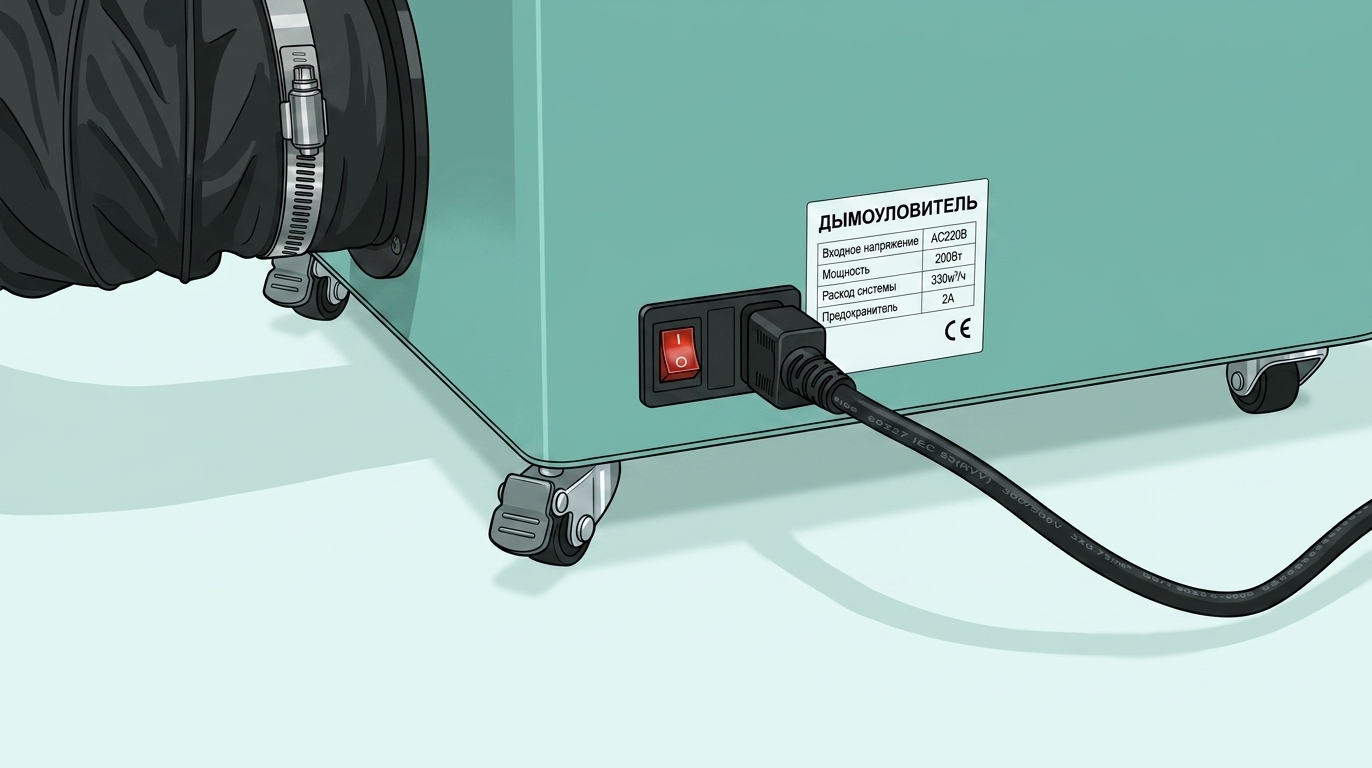

Если у вас есть дополнительный очиститель дыма (продается отдельно), подключите вытяжную трубу принтера к входу воздуха очистителя.
Затем подключите еще одну трубу от выхода очистителя для выброса очищенного воздуха на улицу.
Совет: После включения вы можете регулировать скорость вентилятора очистителя с помощью ручки. Картридж фильтра следует заменять регулярно.
4. Удалите винты крепления воздушного насоса
Используйте шестигранный ключ 2.0 мм, чтобы удалить винты, отмеченные красным, которые крепят воздушный насос. Как только головка винта станет видна, удерживайте её рукой и извлекайте медленно, чтобы она не упала внутрь принтера. Рекомендуется сохранить снятые винты. Если принтер необходимо транспортировать, повторная установка винтов с оригинальной упаковкой поможет предотвратить повреждения во время перевозки.
5. Установите лазерный модуль на принтер и подключите кабели и воздушную трубку

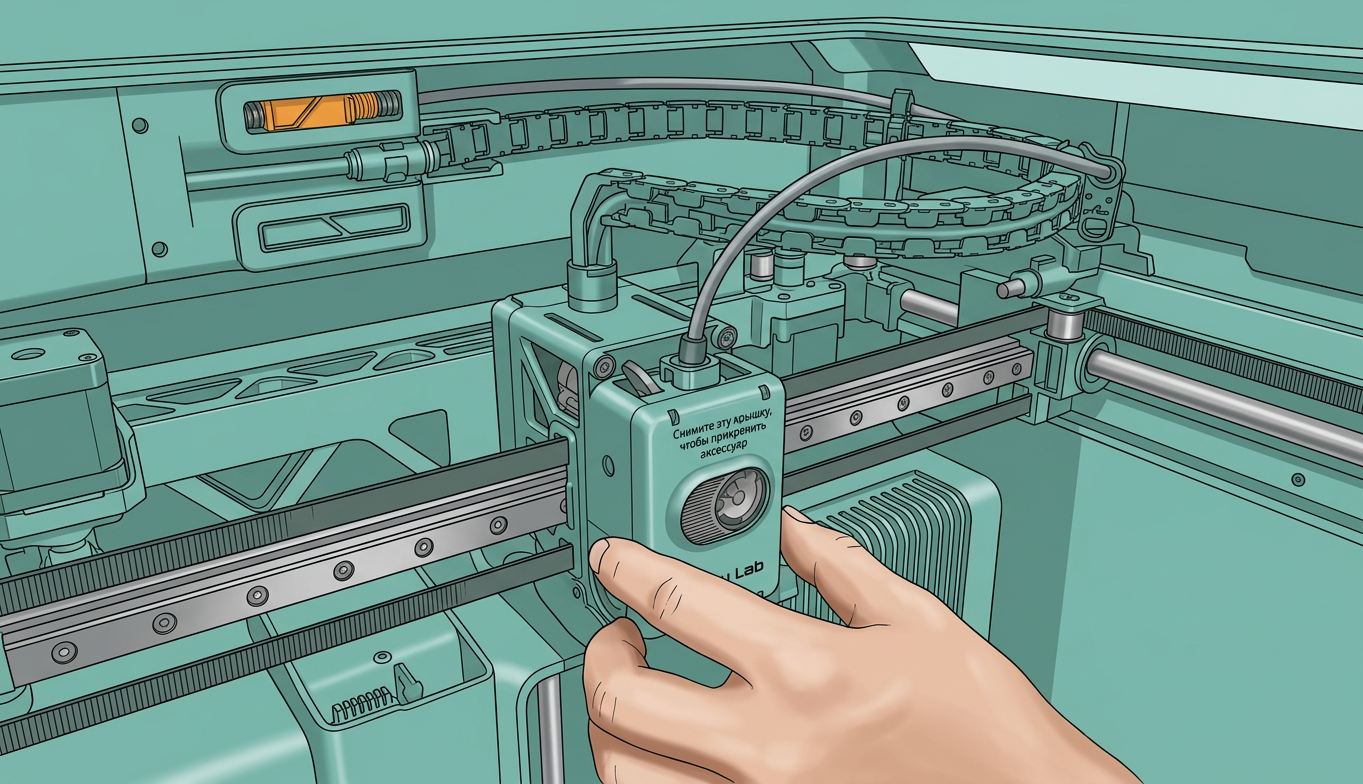

Возьмитесь за нижнюю часть передней крышки инструментальной головки и потяните её вперед, чтобы снять.

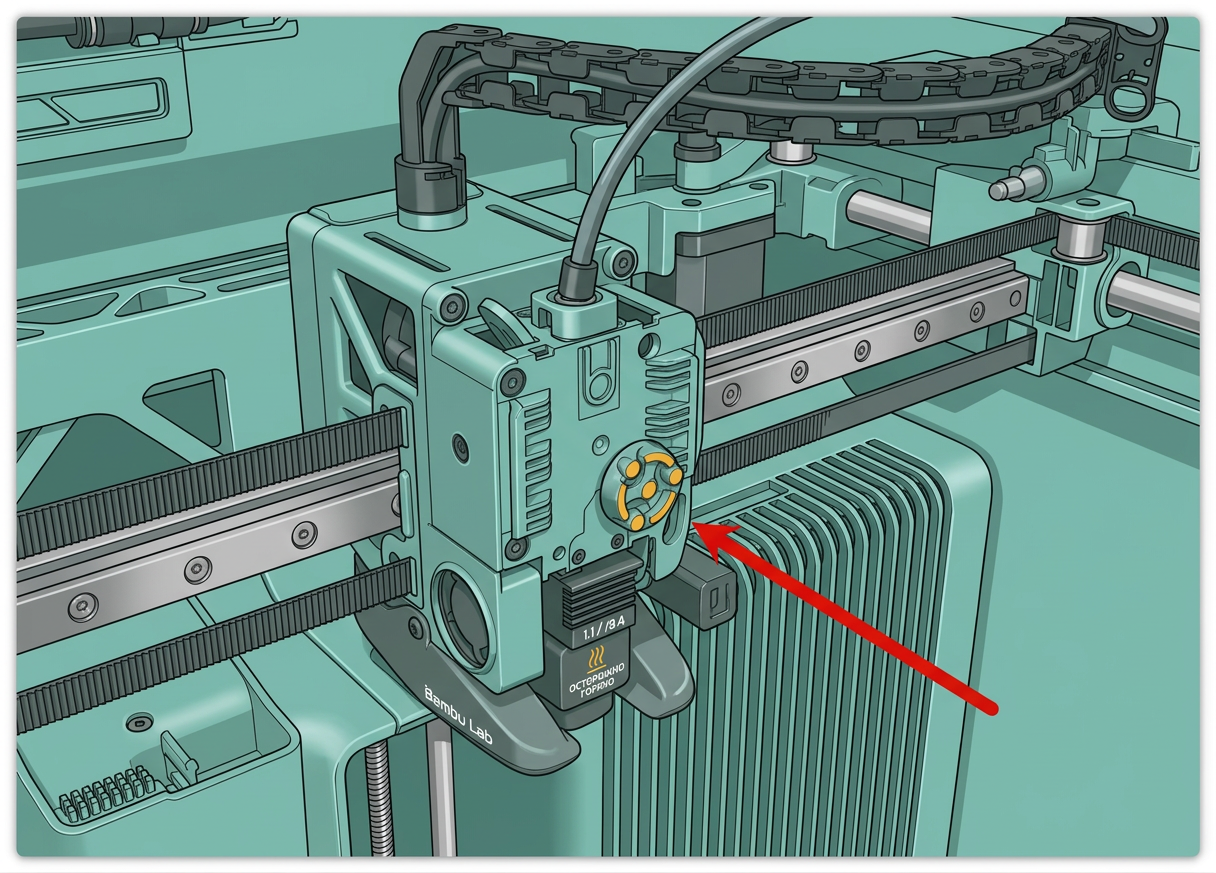

Далее снимите вращающееся индикаторное колесо.
Совместите лазерный модуль с пазом, вставьте его вдоль направляющей и нажмите защелку для фиксации.
Подключите кабель к инструментальной головке.
toolhead-enhanced-cooling-fan_image-8_019.png" width="800"/>
Примечание: Перед печатью обязательно снимите защитную пленку с лазера и проверьте, что внутри камеры нет посторонних предметов или остатков печати, чтобы избежать риска возгорания.

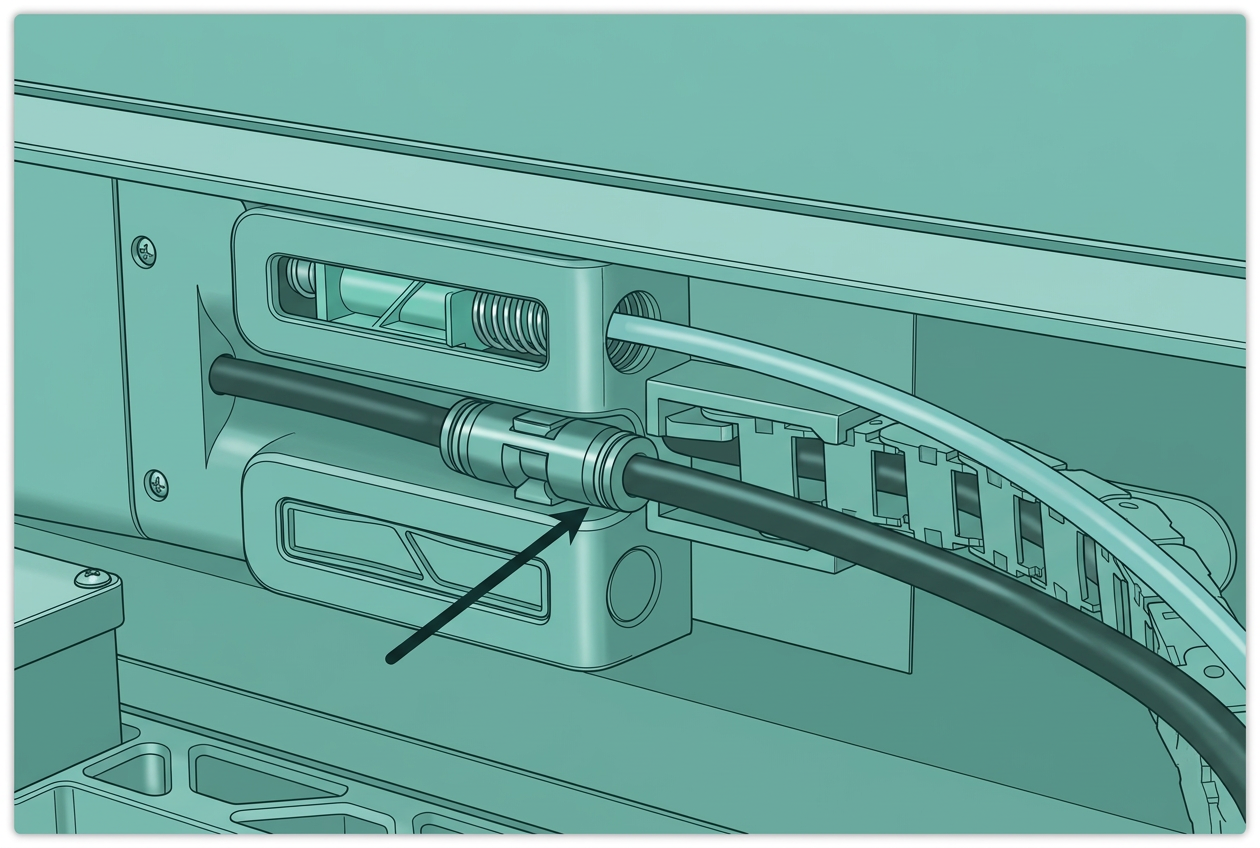

Подключите один конец воздушного шланга к лазерному модулю, а другой — к пневматическому фитингу на задней панели принтера.

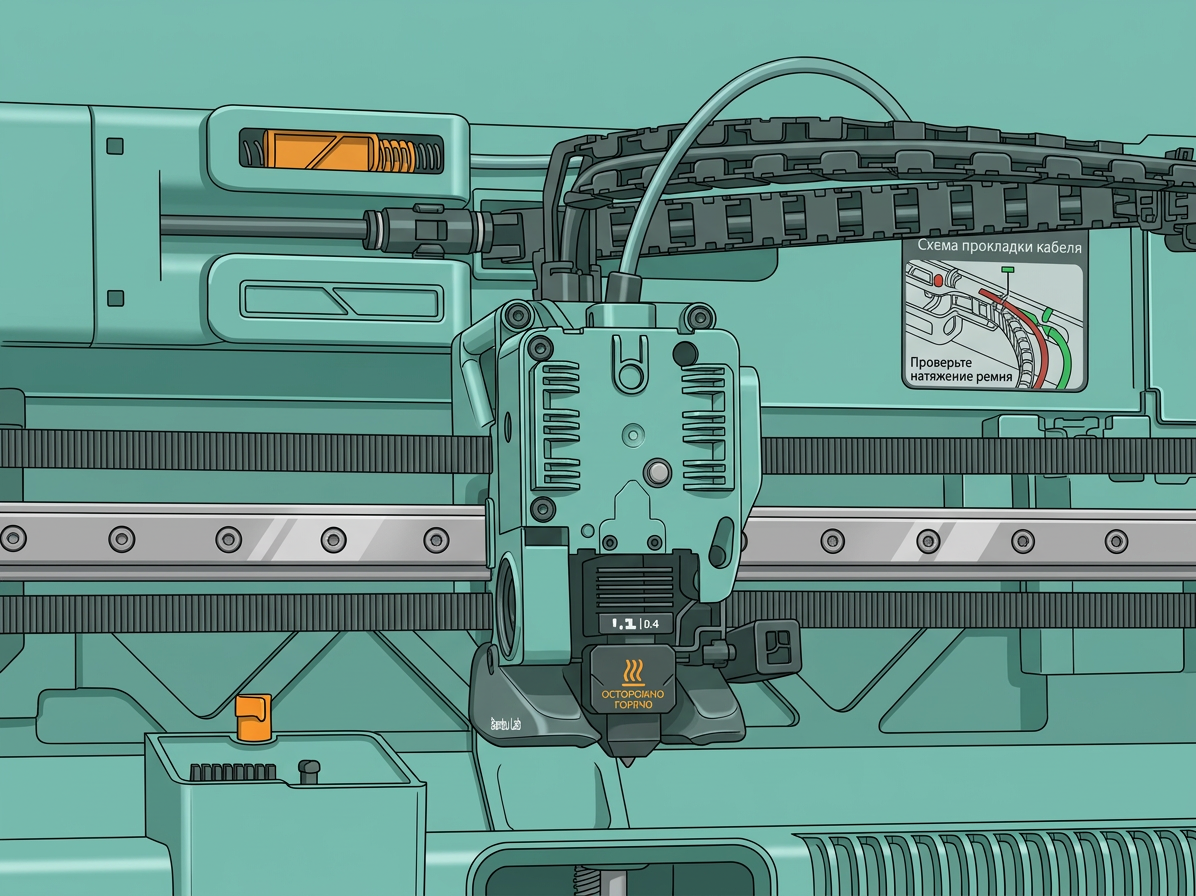

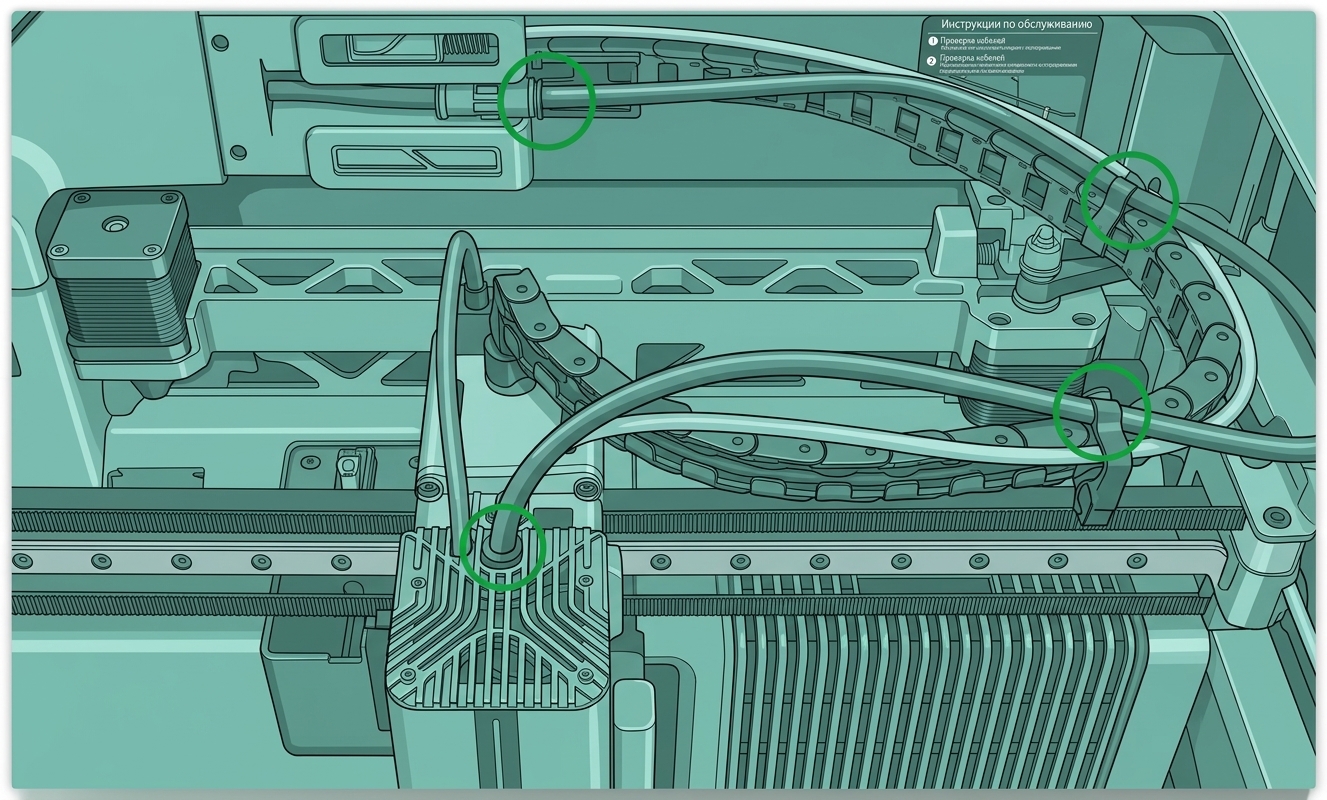

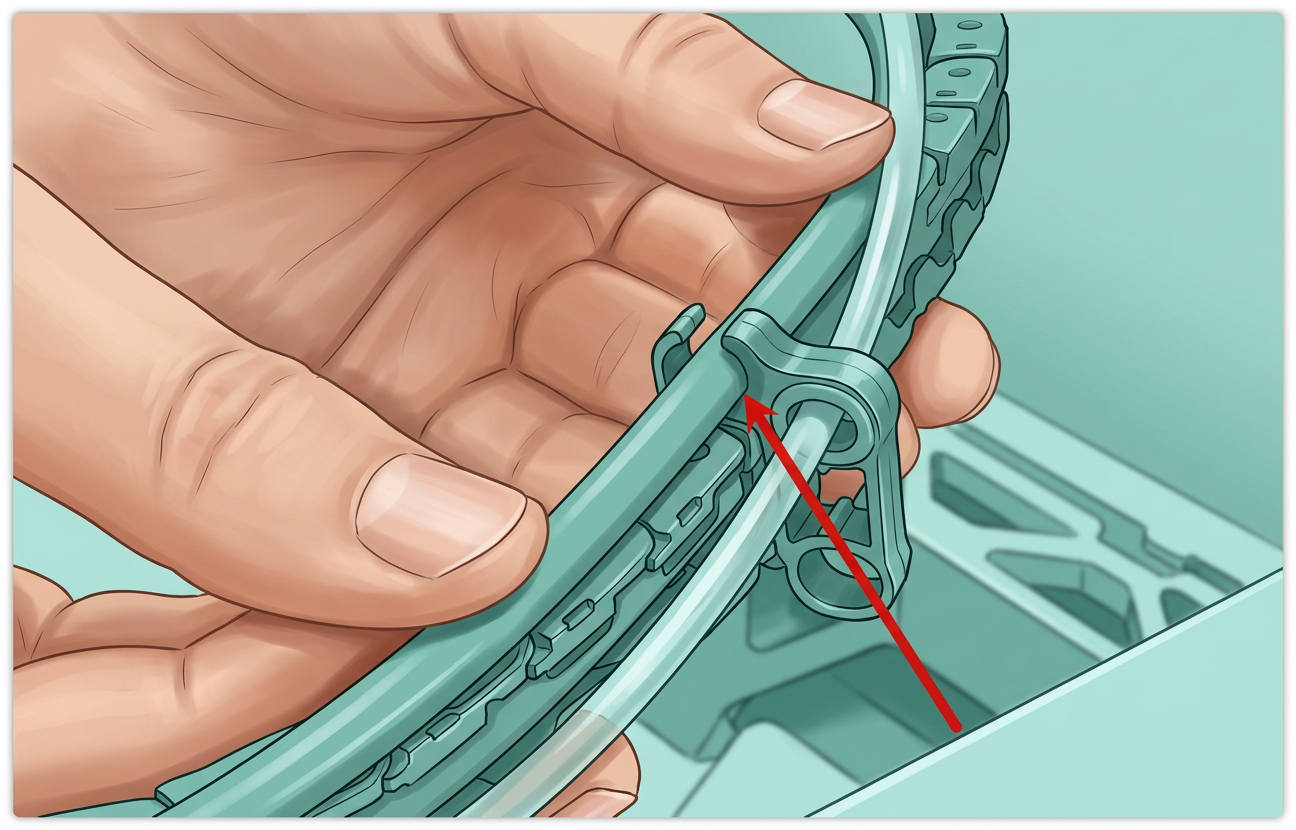

Вставьте подключенный воздушный шланг в паз кабель-цепи, чтобы предотвратить запутывание или препятствие движению.

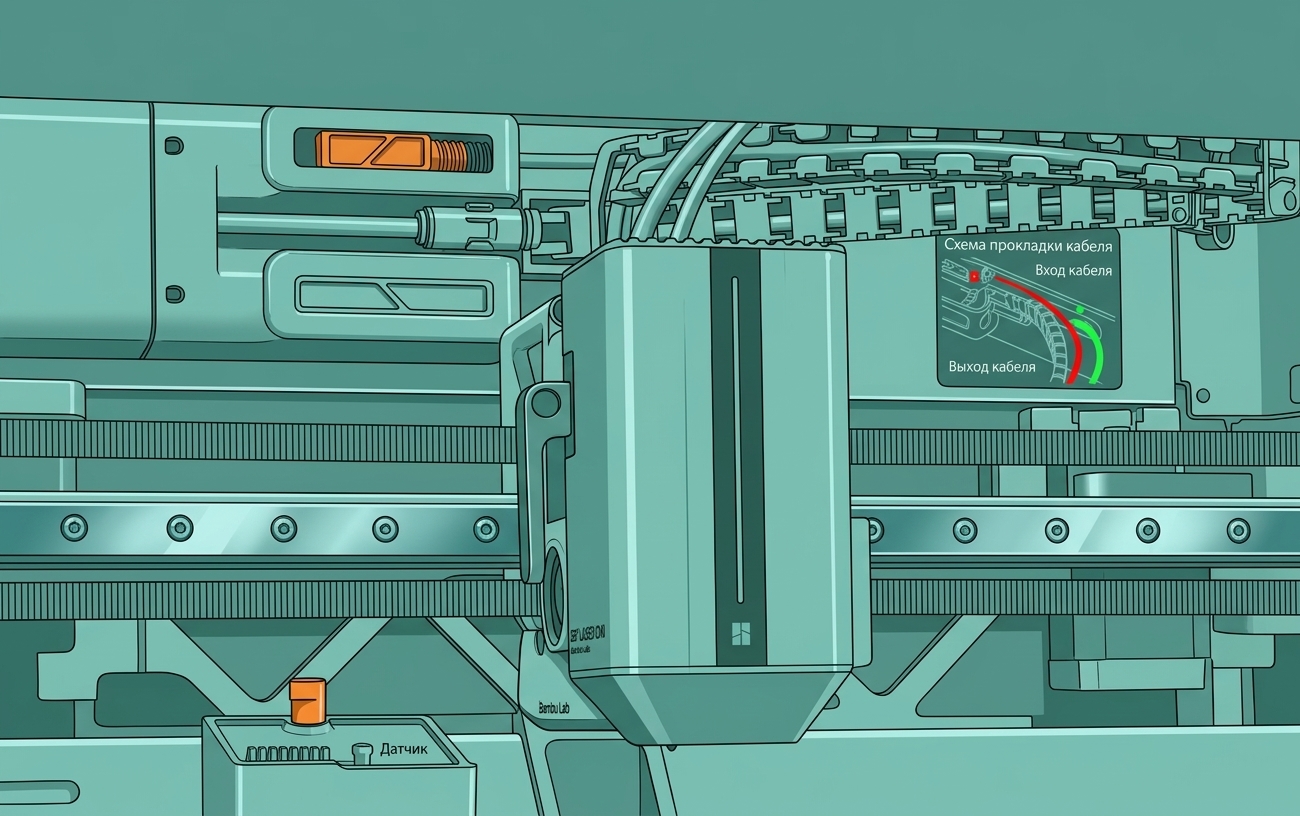

После установки вид должен быть следующим, как показано ниже:
6. Включите принтер
7. Первичная калибровка верхней камеры
Перед началом первичной калибровки верхней камеры убедитесь, что на нагреваемой платформе нет препятствий, особенно над этими визуальными маркерами калибровки.
8. Установка лазерной сотоподобной панели

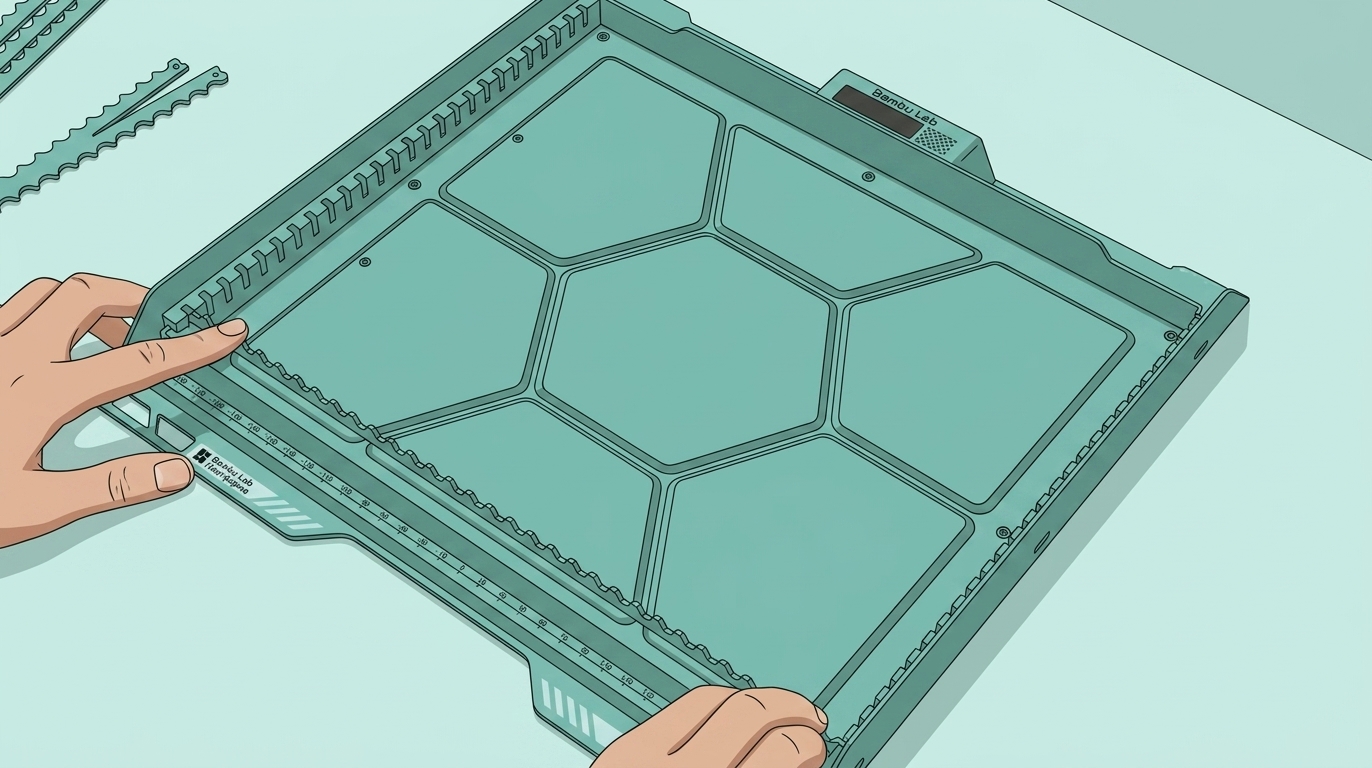

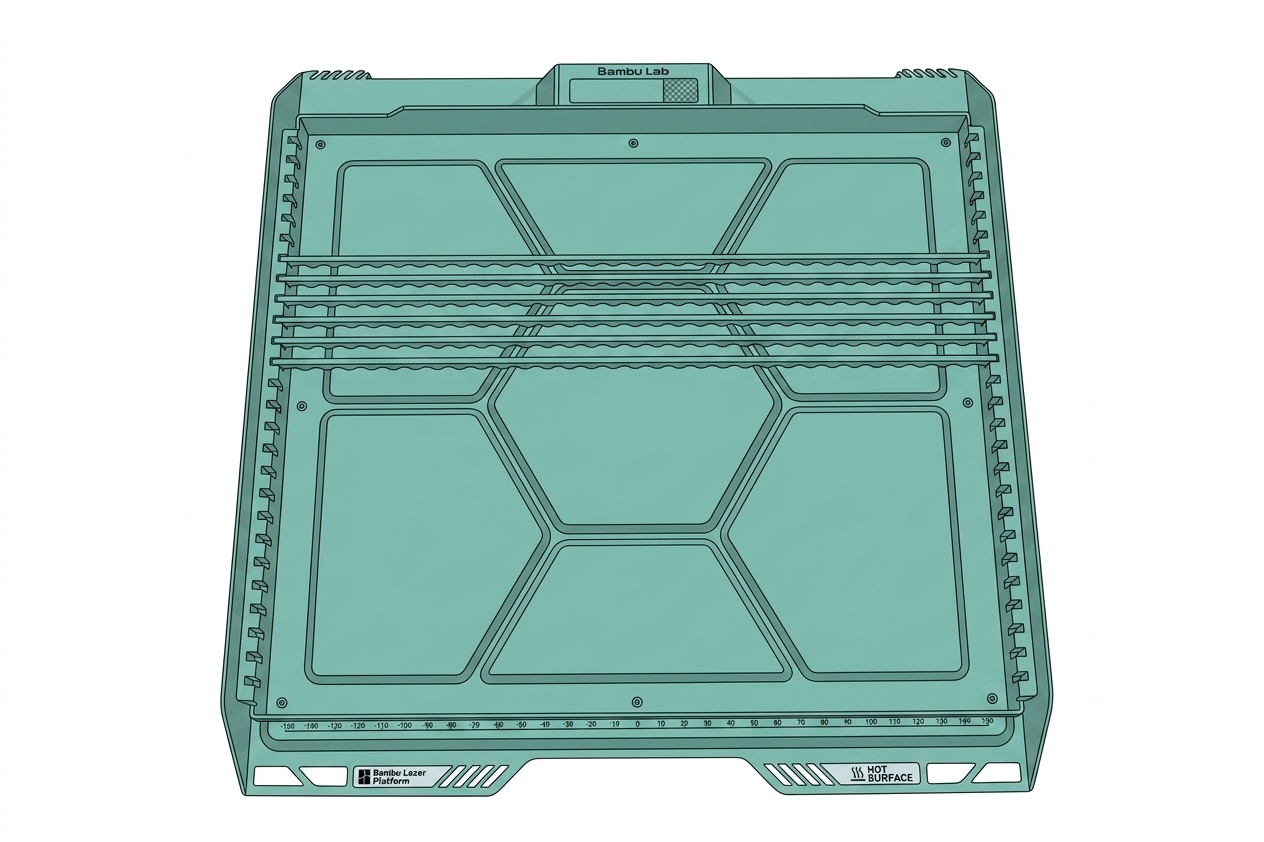

Вставьте оба конца опорных стержней в пазы сотоподобной панели до щелчка, указывающего на их фиксацию.
В комплекте машины 6 опорных стержней. Для обычного использования размещайте один опорный стержень каждые 4 паза острым концом вверх.
При обработке небольших материалов (например, бирок) вы можете снять стержни, переустановить их в обратном порядке (плоской стороной вверх) и расположить их близко друг к другу.

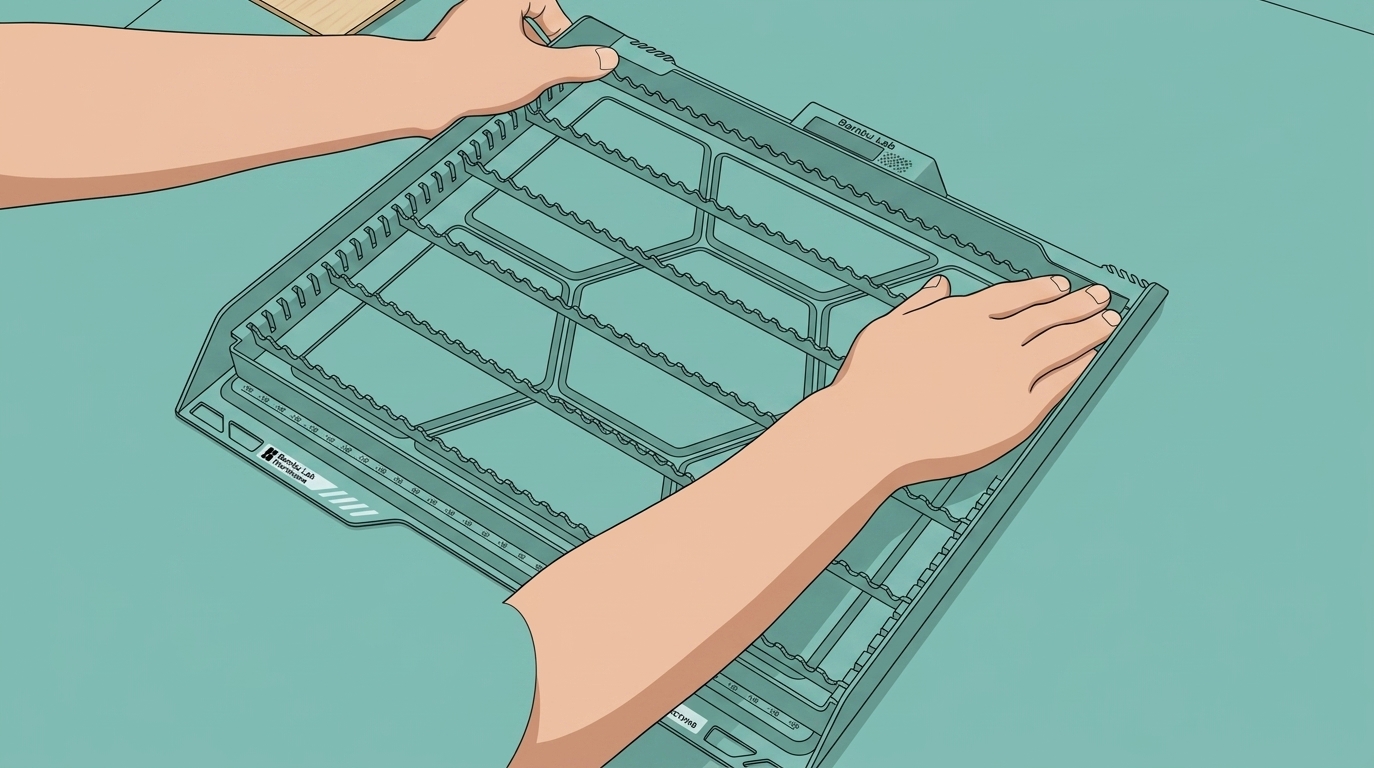

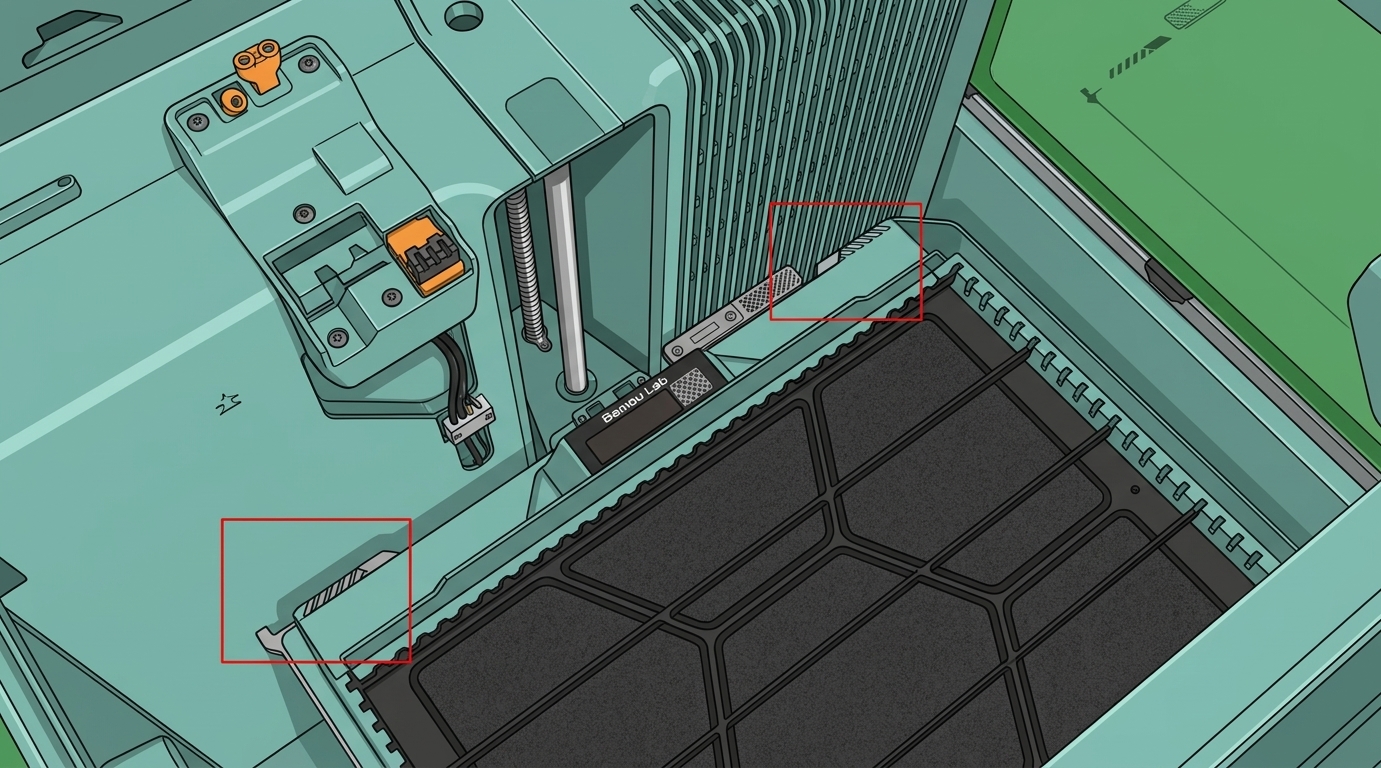

Поместите сотоподобную панель на нагреваемую платформу, убедившись, что два маркера распознавания совпадают с ограничительными блоками платформы.
9. Первичная инициализация установки лазерного модуля

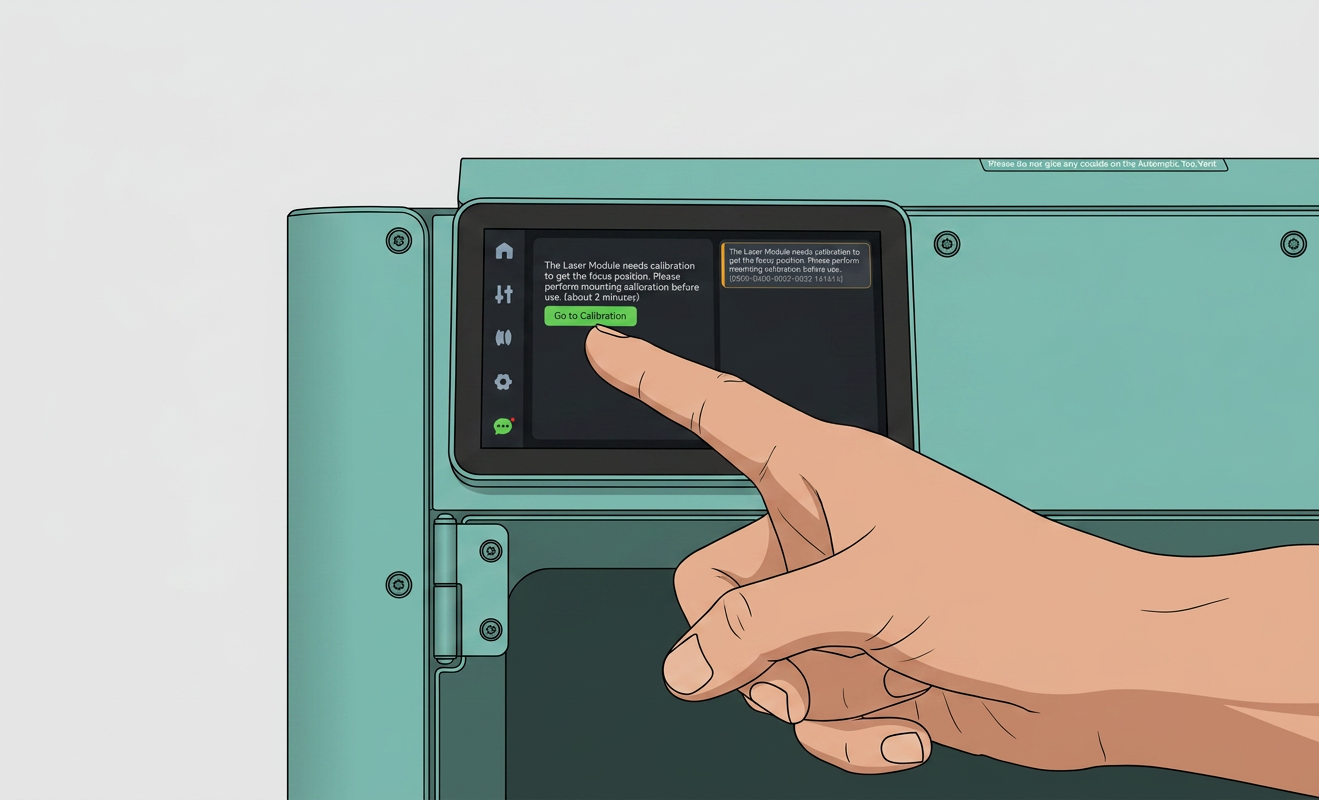

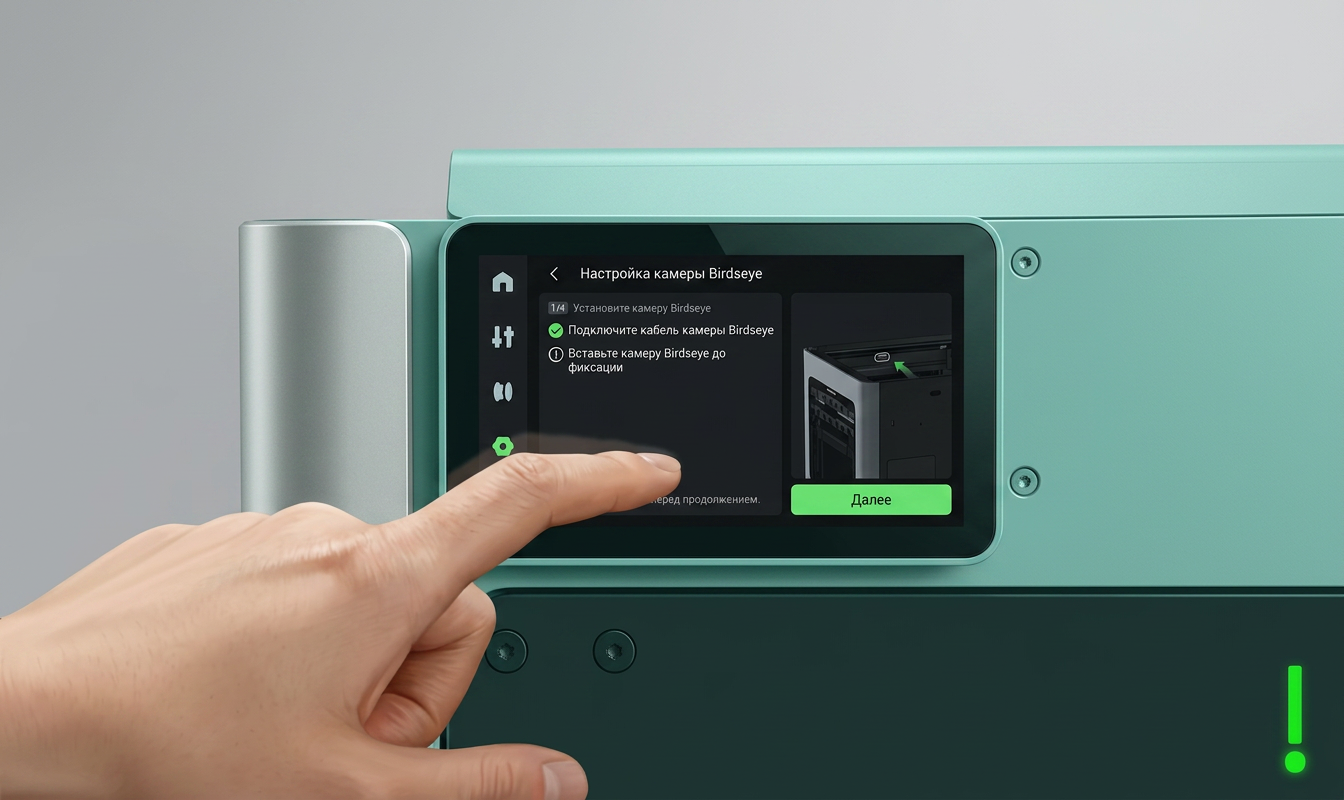

Следуйте подсказкам на экране на странице HMS, чтобы войти в первичную инициализацию установки (также доступно через Настройки → Инструментарий) и завершите калибровку согласно инструкциям.

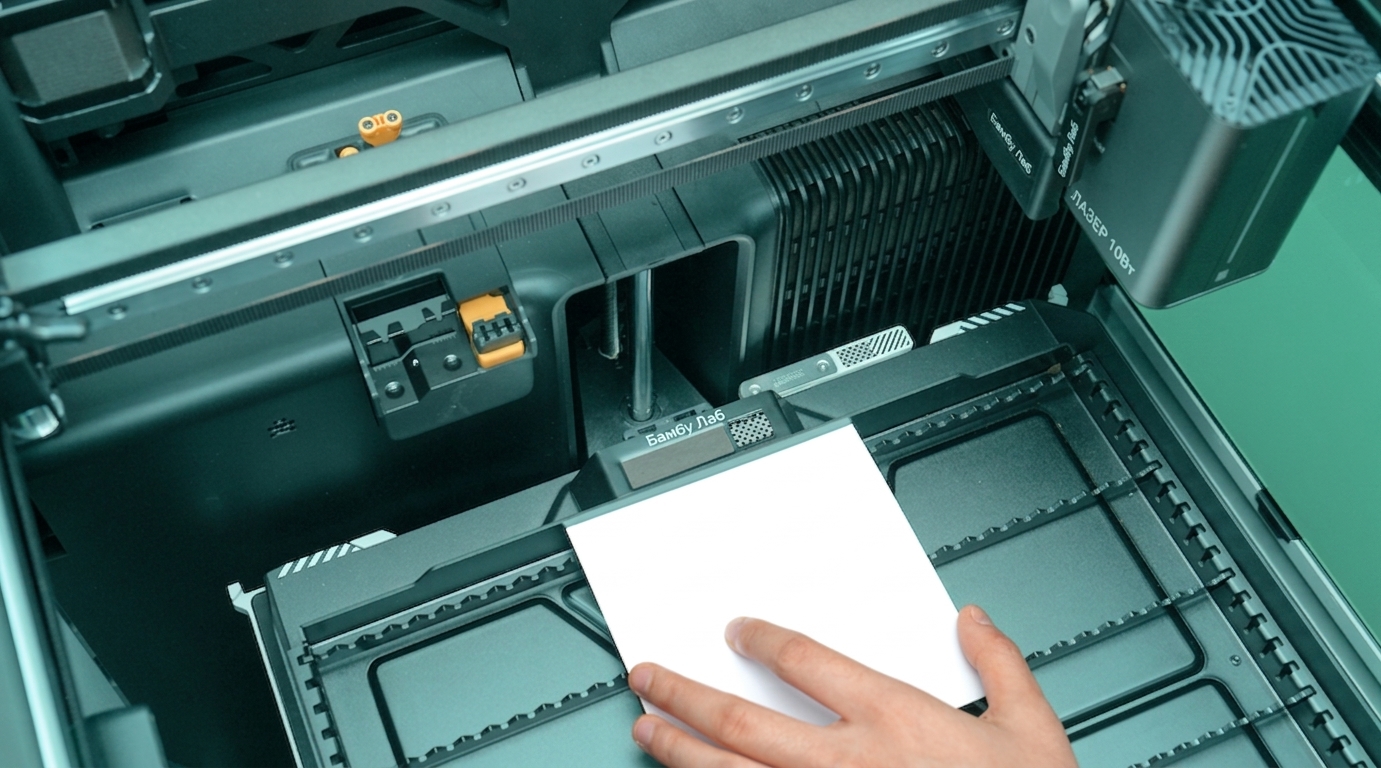

После завершения калибровки откройте переднюю дверь и снимите карту калибровки фокуса лазера.
10. Приложение

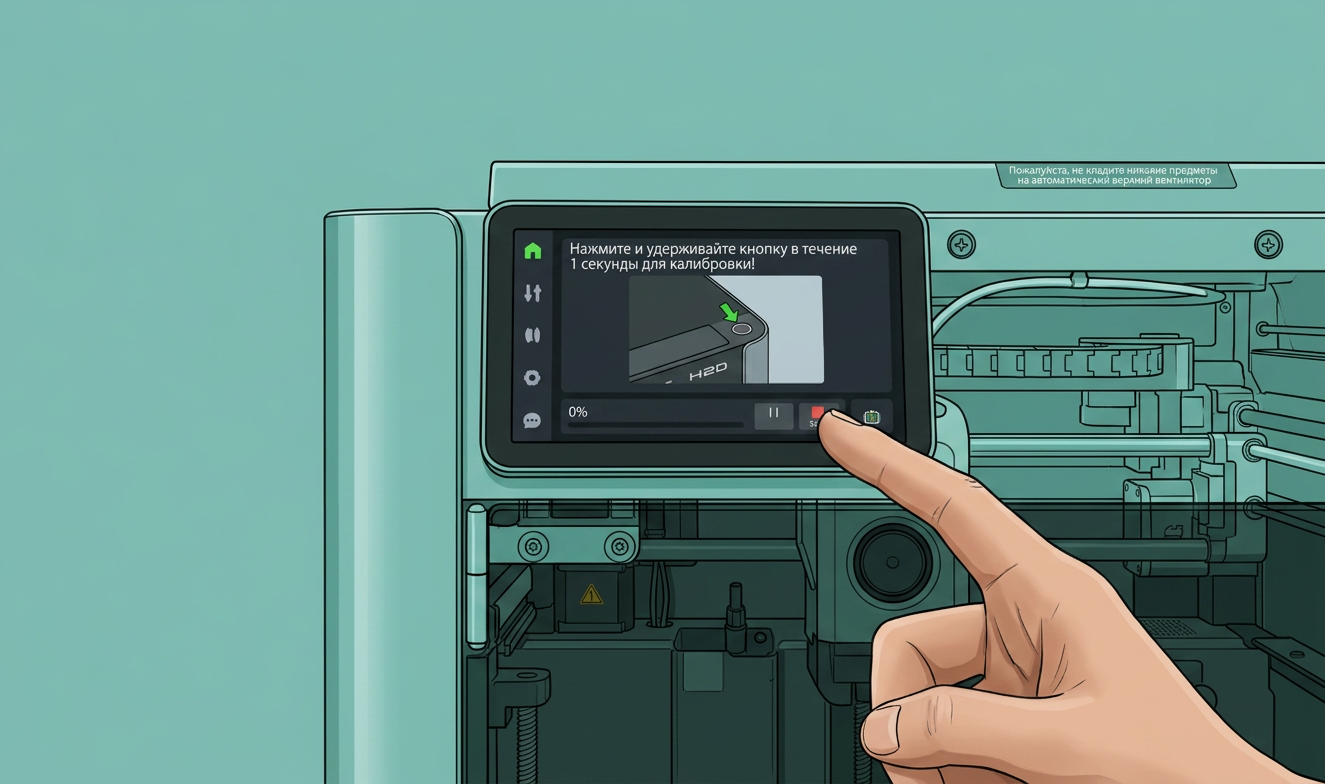

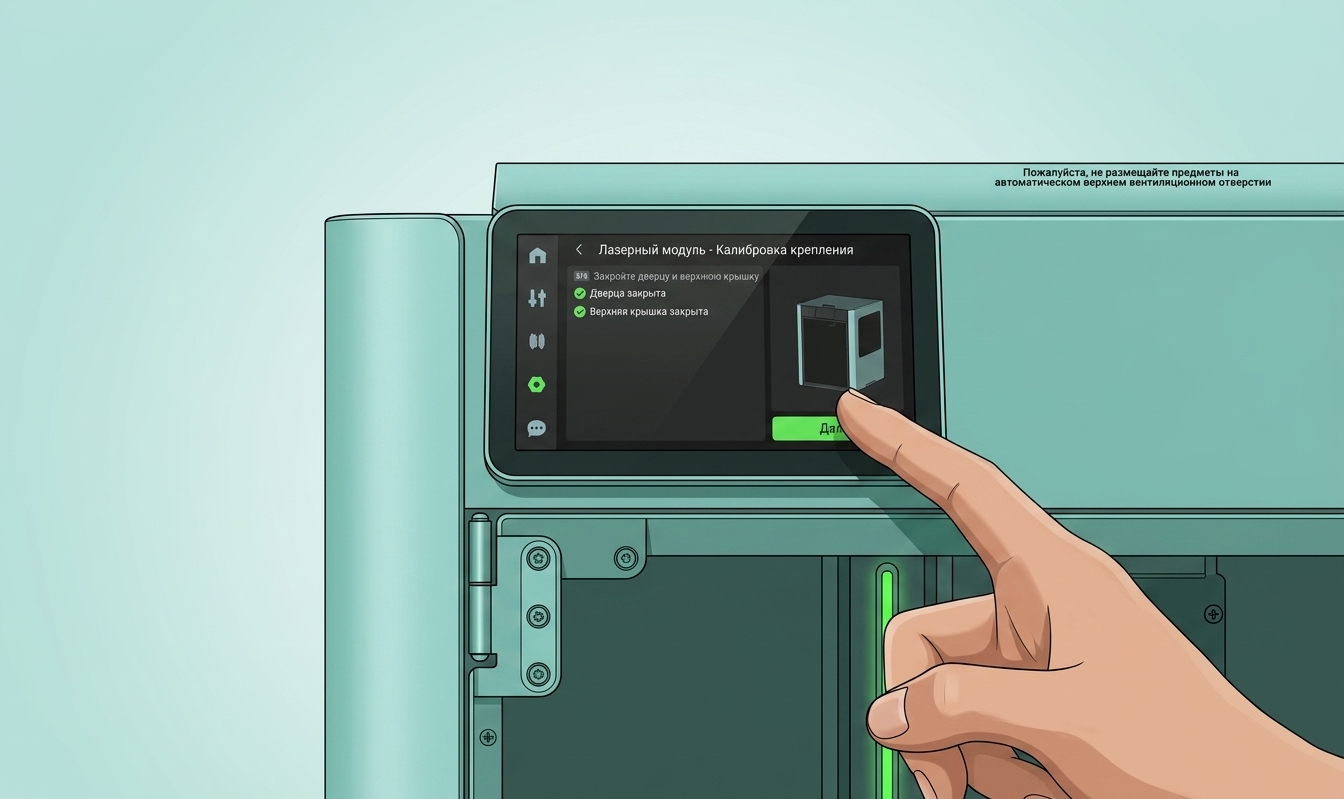

Калибровка крепления лазера
Модуль лазера требует первичной калибровки при первой установке. В дальнейшем при каждом повторном включении модуля лазера необходимо выполнять только калибровку крепления.

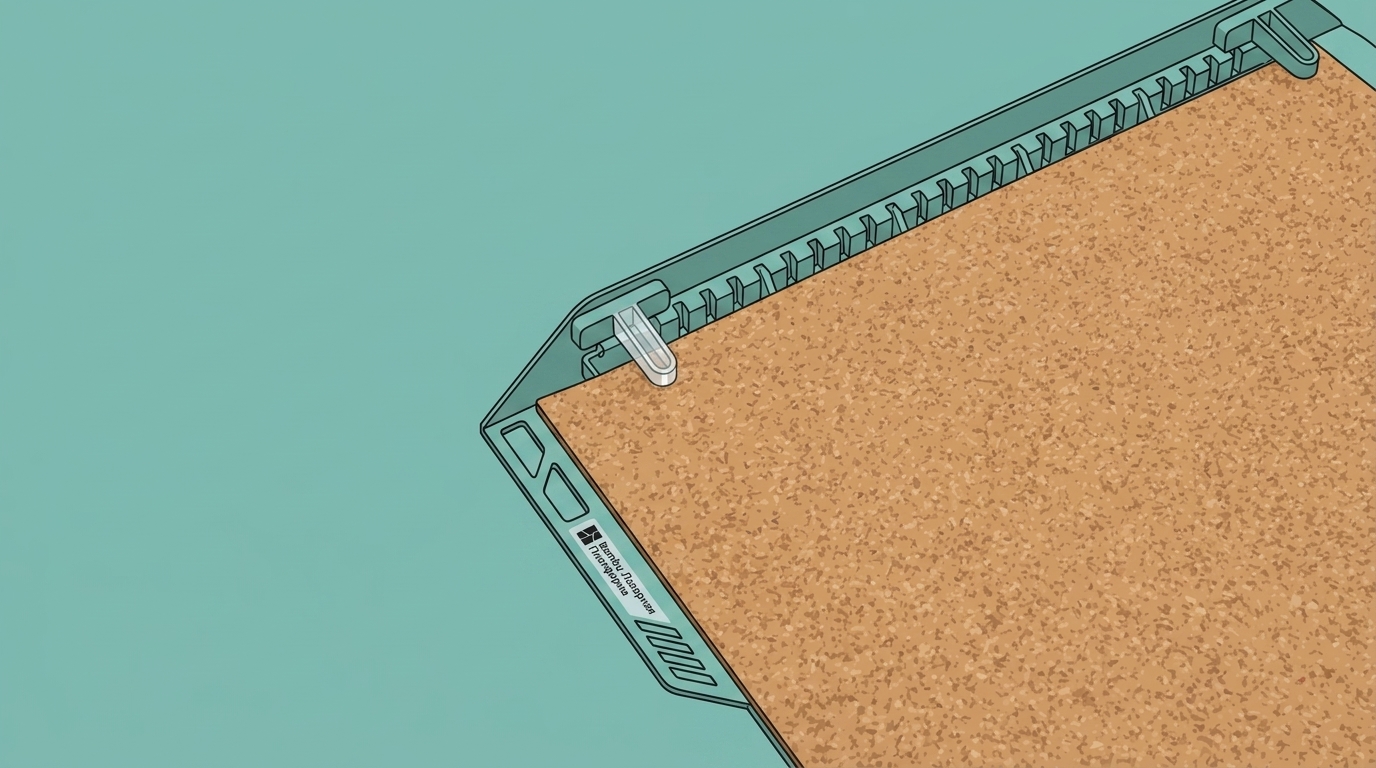

Рекомендации по использованию прижимных блоков для материалов
Если материалы сильно деформированы, гладкие и скользкие, высокие и неустойчивые, либо легкие и склонные к смещению, рекомендуется использовать прижимные блоки для их стабилизации.
В целом рекомендуется использовать прижимные блоки для твердых деревянных досок и металлических пластин, тогда как для других материалов решение принимается исходя из конкретной ситуации.

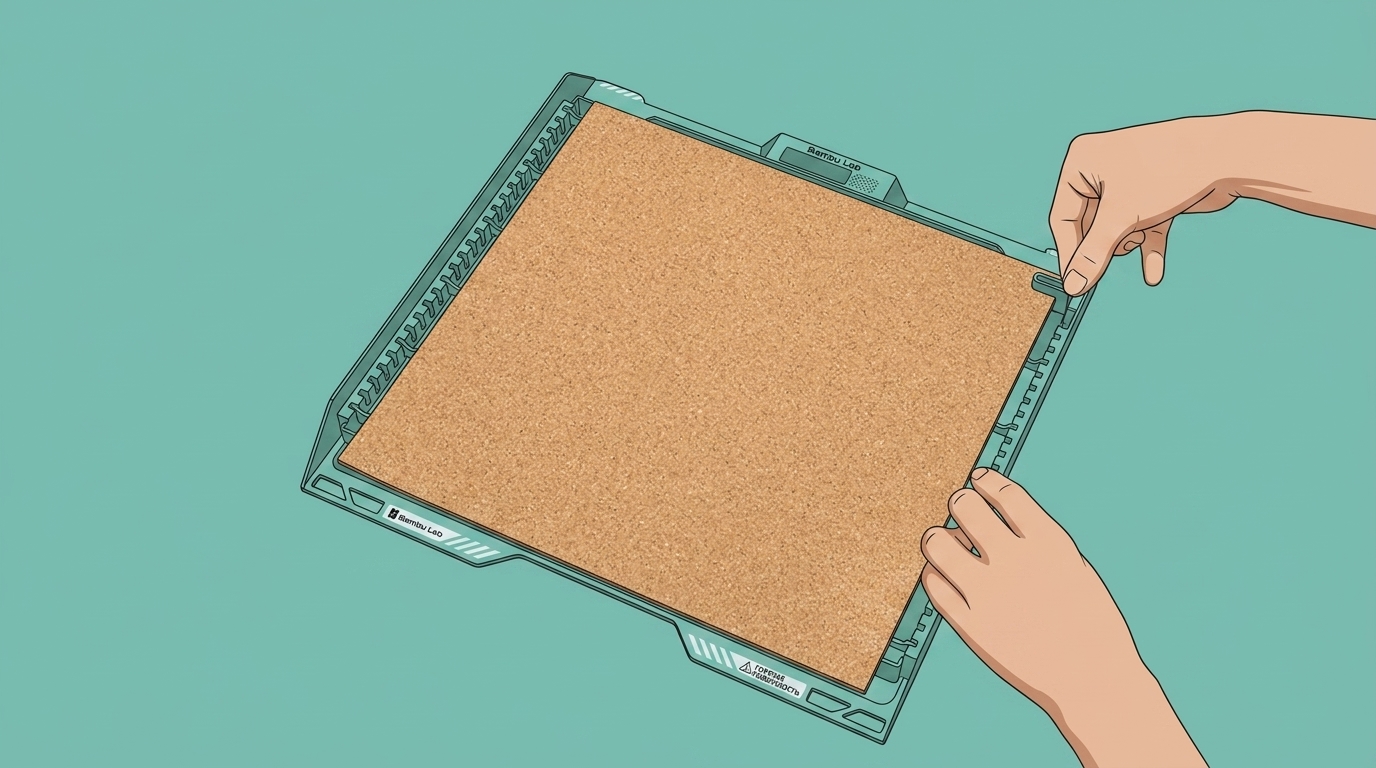

В этом демонстрационном видео для показа использования прижимных блоков используются пробковые листы. Одна сторона блока скошена — при контакте с материалом она обеспечивает лучшее прижатие. Однако избегайте деформации материала.
