Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2C.

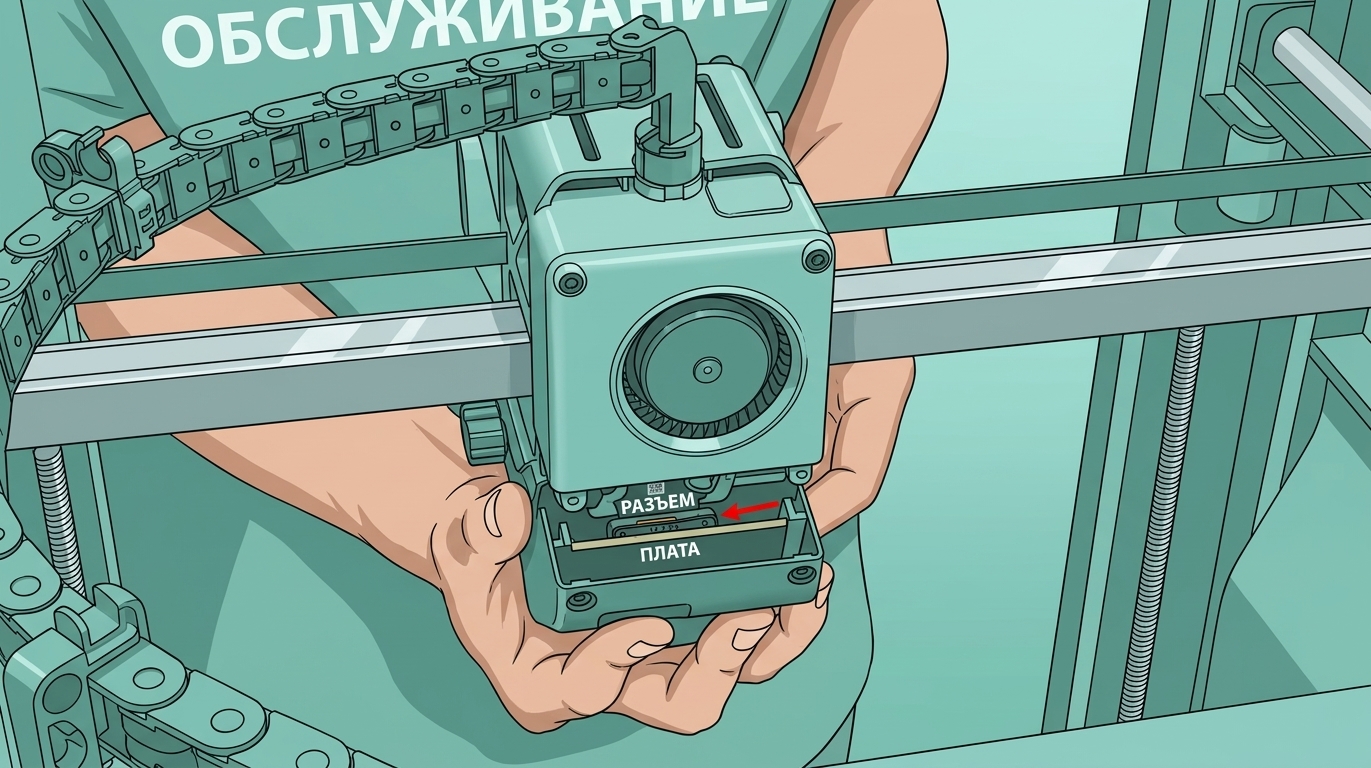

Воздуховод вентилятора охлаждения детали

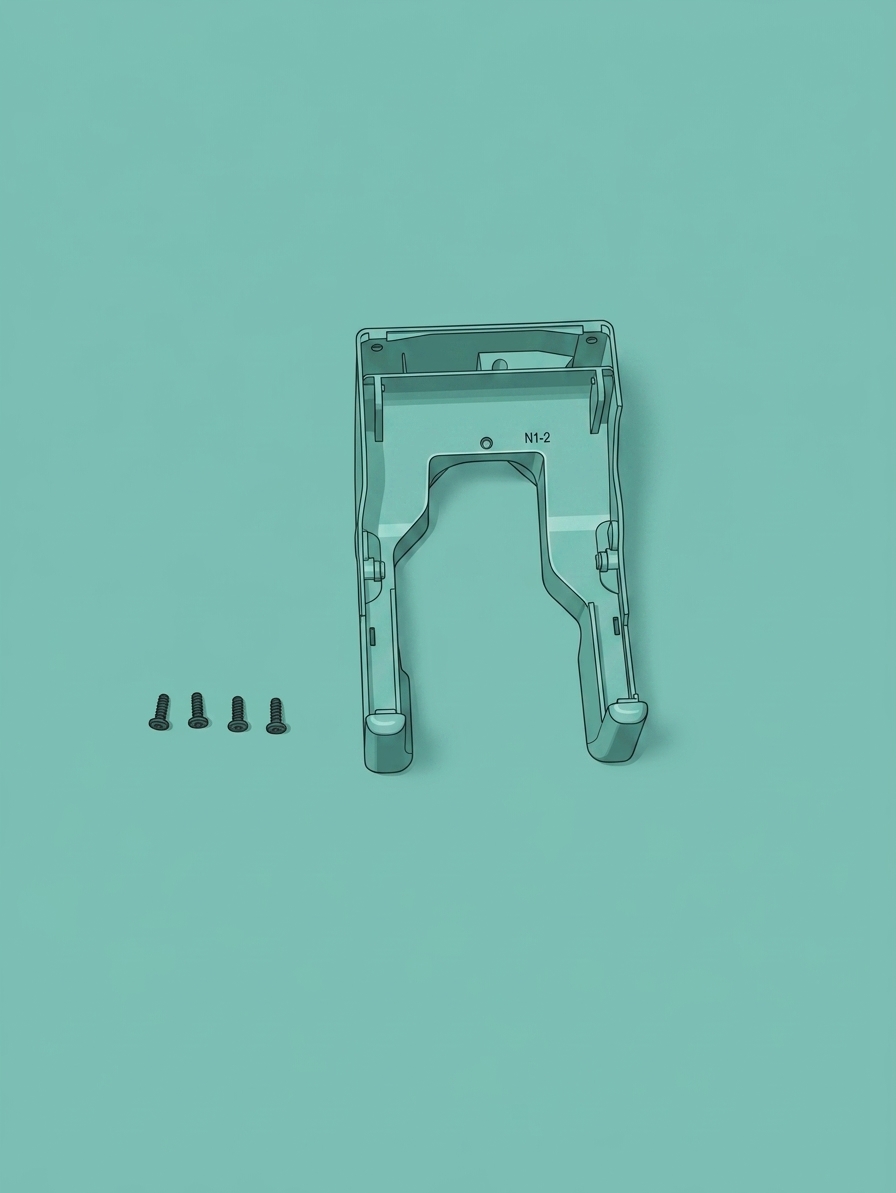

Воздуховод вентилятора охлаждения детали установлен внизу инструментальной головки. Он используется для быстрого охлаждения экструдированной нити вместе с вентилятором охлаждения детали. Комплект воздуховода вентилятора охлаждения детали и аксессуары следующие:
-
Воздуховод вентилятора охлаждения детали * 1
-
Винты BT3x8 - используются для крепления воздуховода вентилятора охлаждения детали * 4
Когда использовать
Воздуховод вентилятора охлаждения детали поврежден.
Необходимые инструменты и материалы
-
Шестигранный ключ H2.0
-
Новый воздуховод вентилятора охлаждения детали
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по обслуживанию принтера и его электроники, включая провода инструментальной головки, потому что оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному электрическому повреждению и опасным ситуациям.
При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электрическими компонентами, пока принтер все еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важно отключить принтер и отсоединить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по обслуживанию выполняются безопасно и эффективно.
Если у вас есть какие-либо опасения или вопросы относительно следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Видео-руководство
Руководство по разборке
Шаги разборки в этой вики взяты из всеобъемлющего руководства по разборке инструментальной головки. На самом деле, при замене воздуховода вентилятора охлаждения детали нет необходимости снимать трубку PTFE, переднюю крышку инструментальной головки и левый и правый хотенды. Пожалуйста, разбирайте и собирайте по мере необходимости.
Шаг 1: Удалите фиксирующие винты

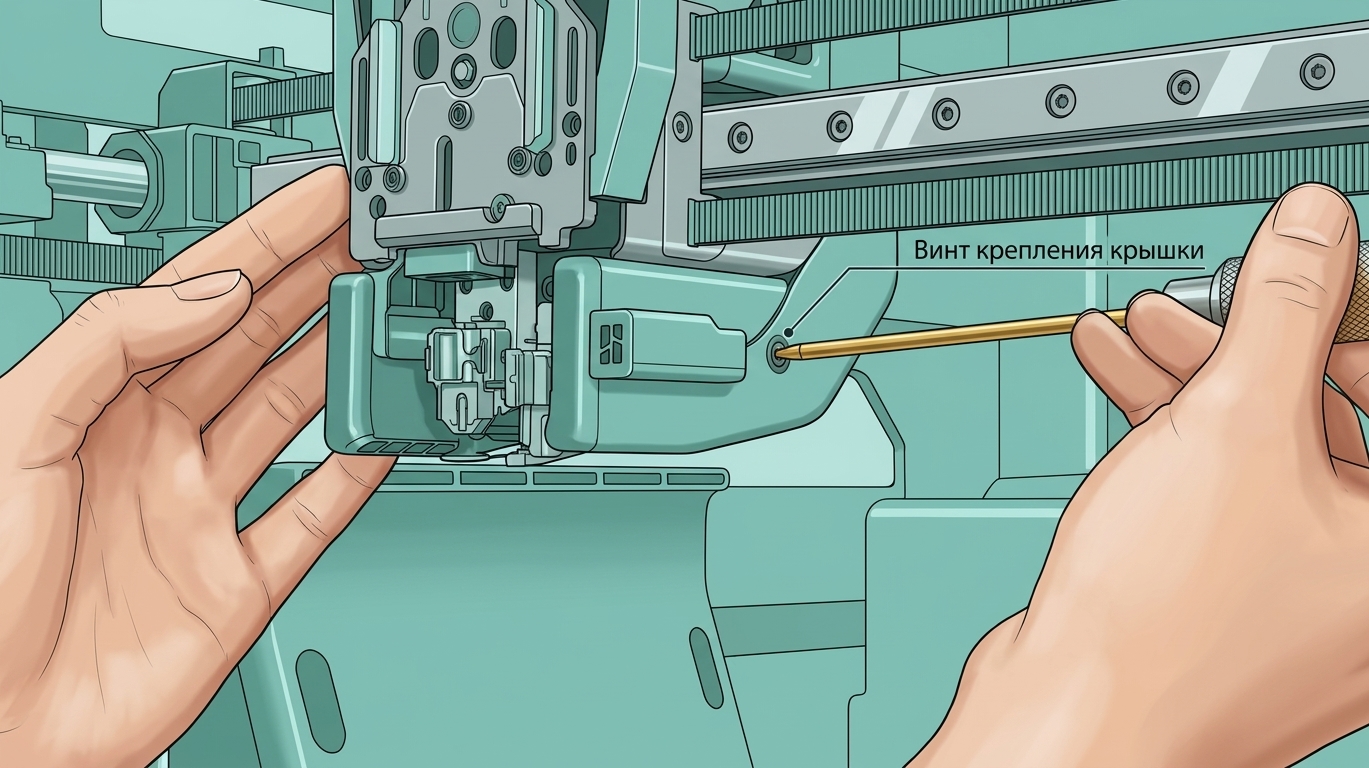

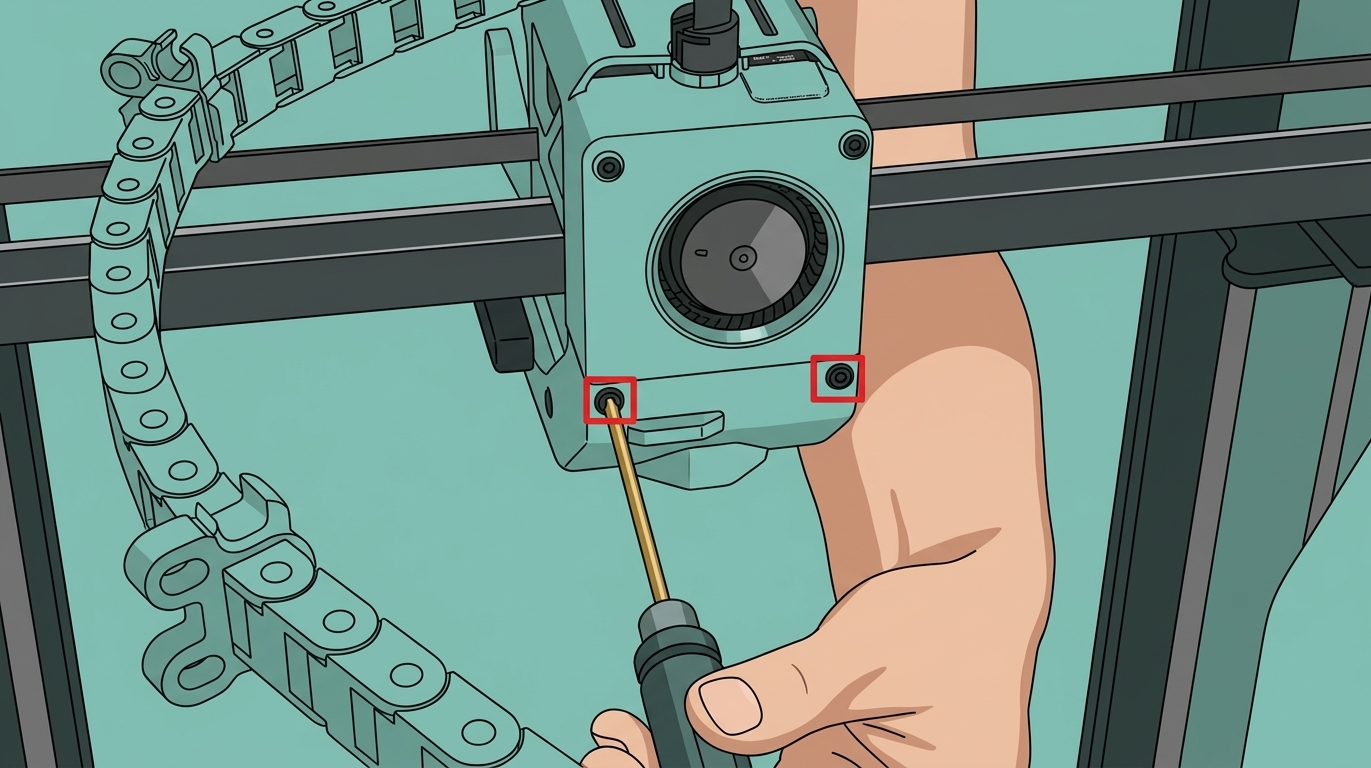

Используйте шестигранный ключ H2.0, чтобы удалить четыре фиксирующих винта (BT3x8).
Шаг 2: Удалите воздуховод вентилятора охлаждения детали

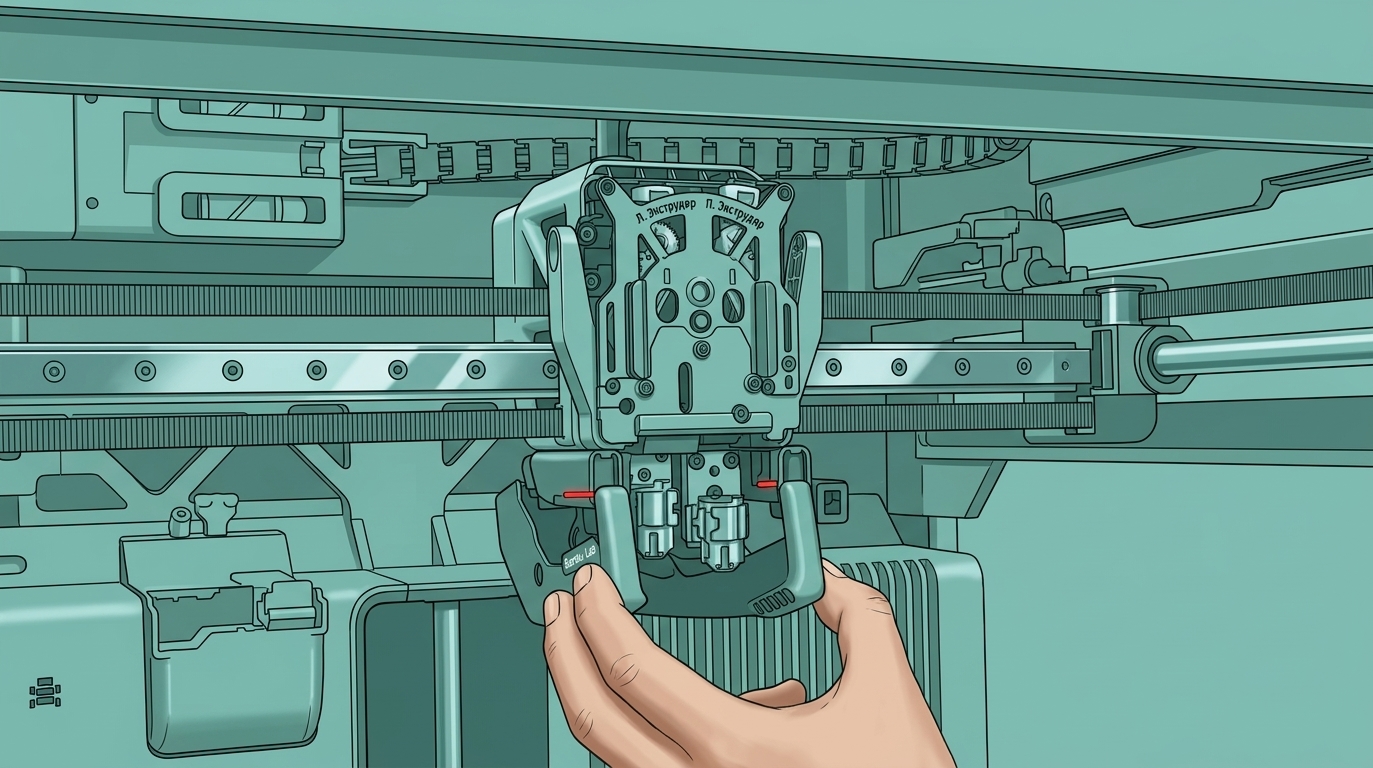

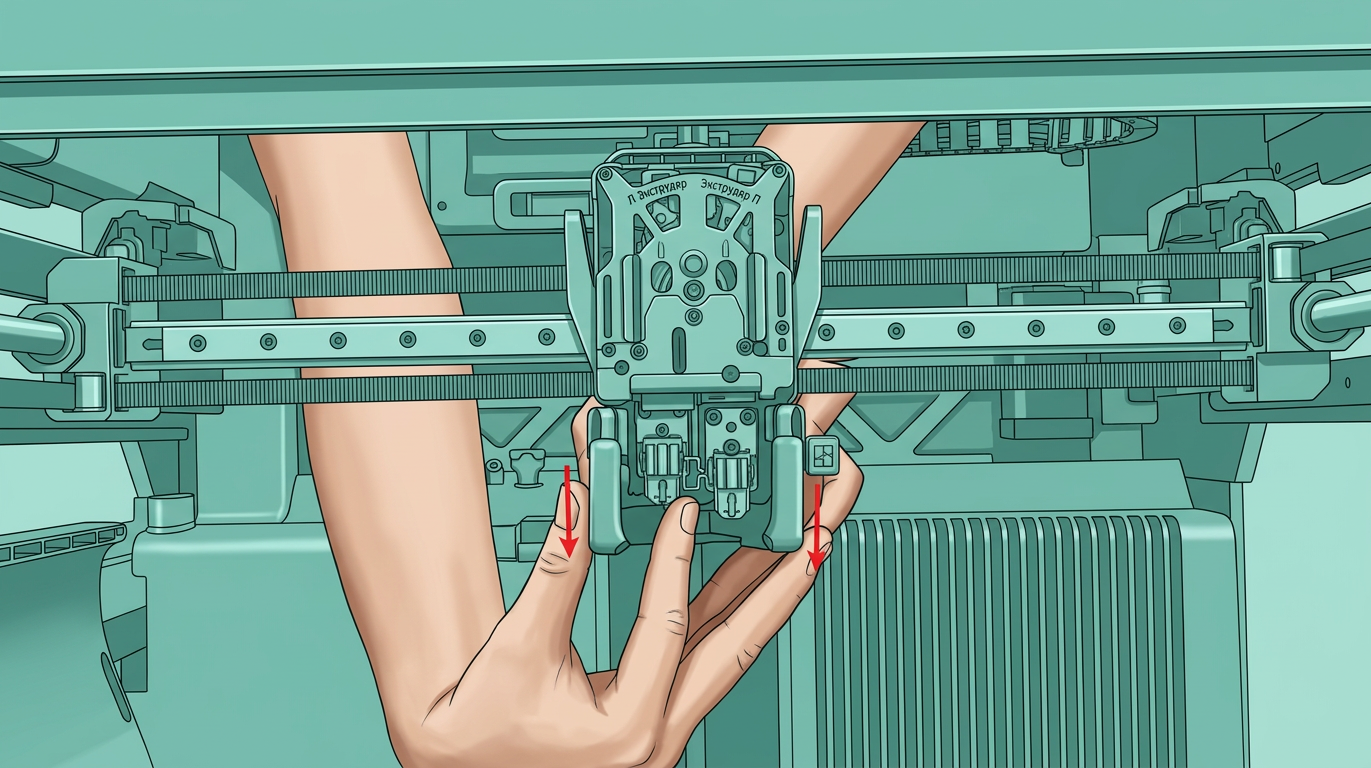

Удерживайте задний конец воздуховода вентилятора охлаждения детали и потяните его вниз, чтобы аккуратно снять воздуховод.
Руководство по сборке
Шаг 1: Установите воздуховод вентилятора охлаждения детали

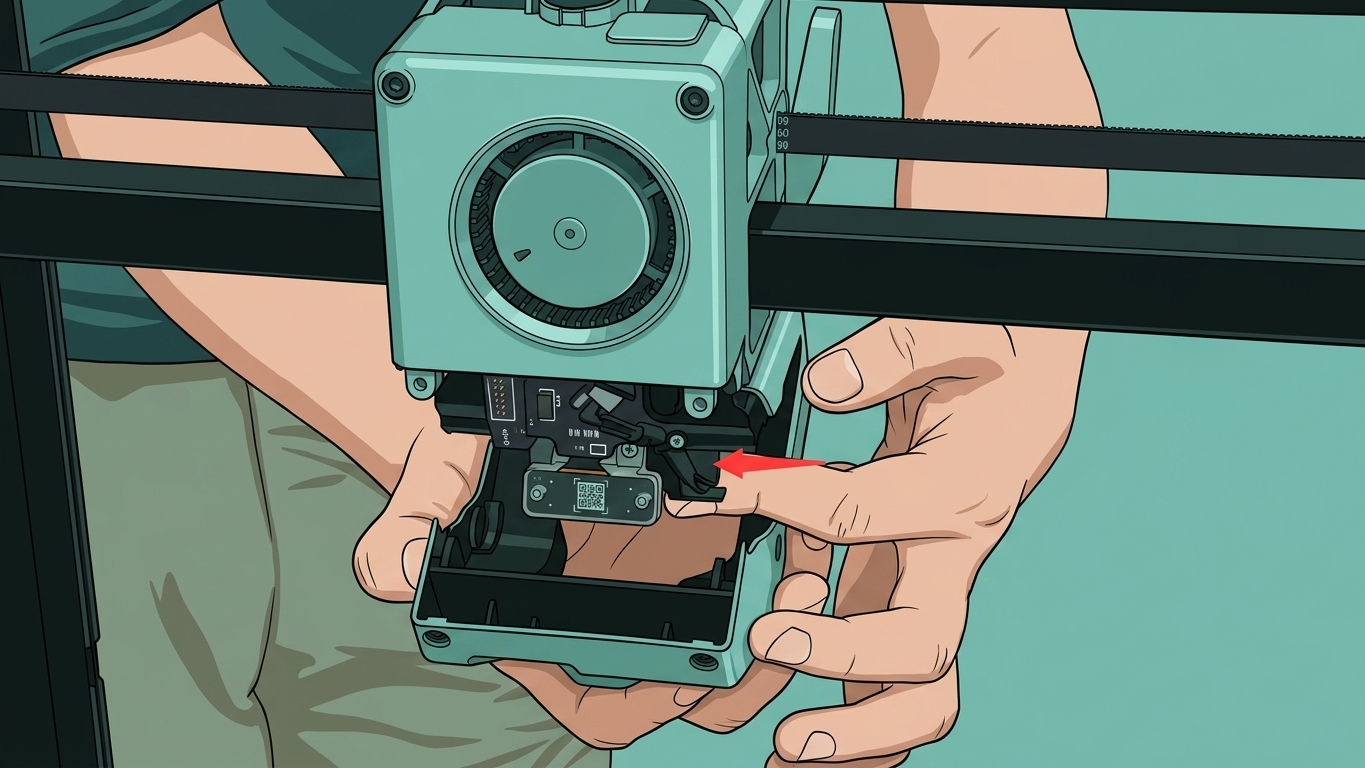

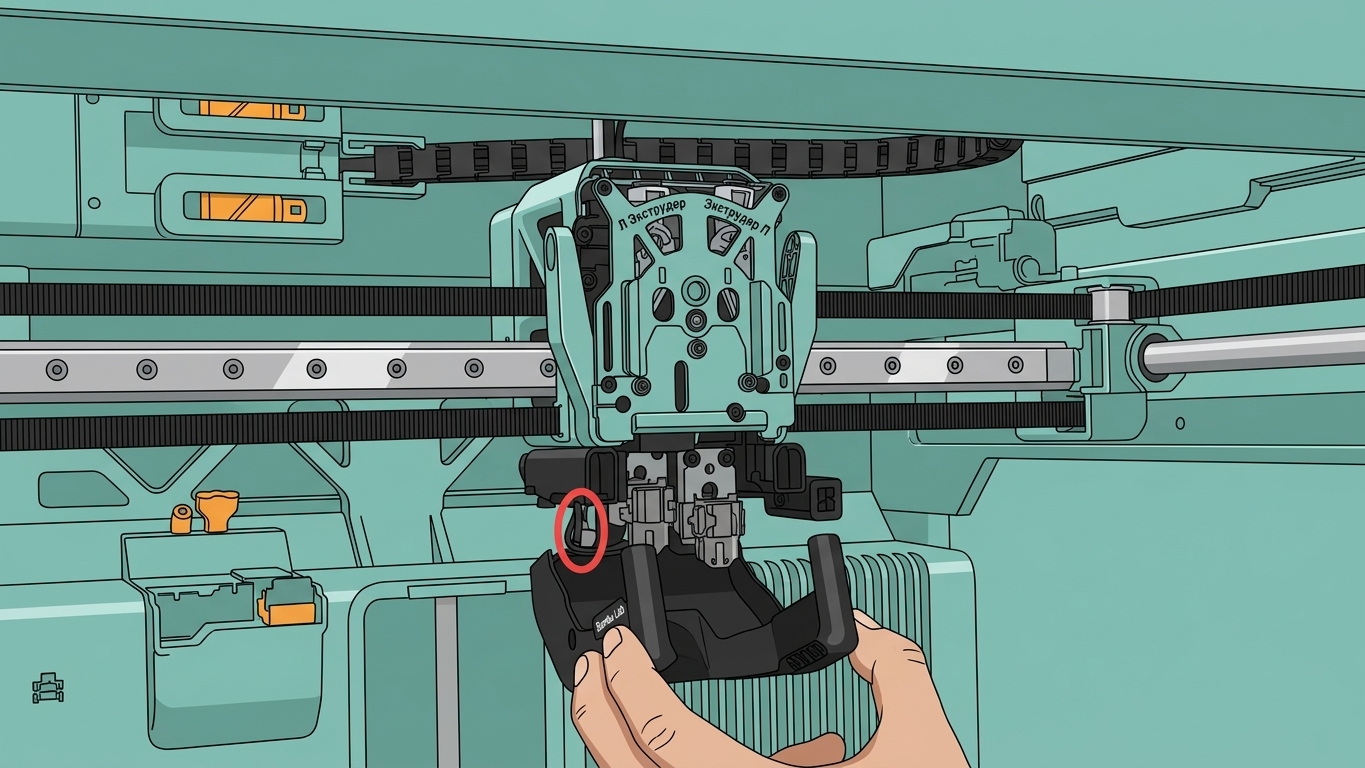

Кабель нагревательного узла левого хотенда необходимо установить в слот для укладки кабелей. Перед установкой воздуховода убедитесь, что кабель нагревательного узла хотенда вставлен в слот для укладки кабелей, чтобы предотвратить давление воздуховода на кабель.

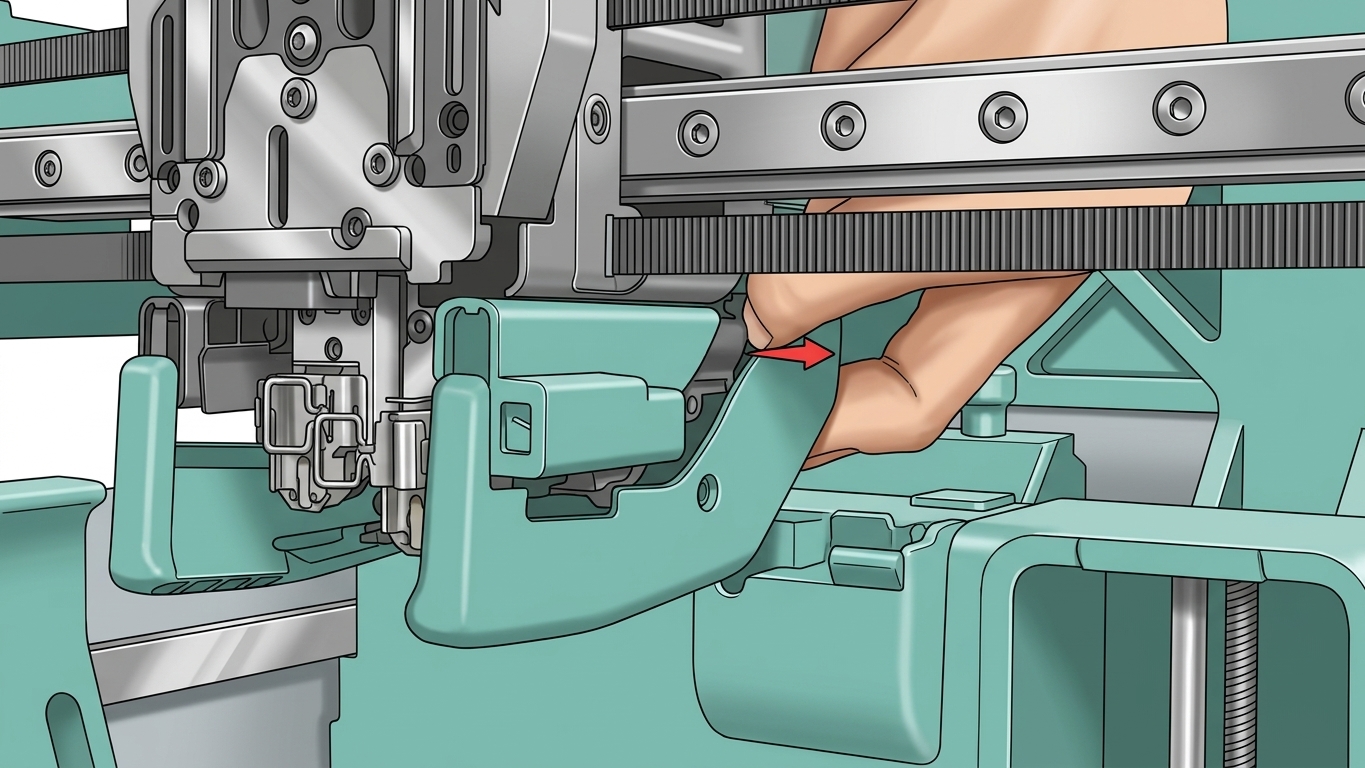

Сначала установите переднюю 1/4 часть воздуховода, чтобы было легче наклонить заднюю половину воздуховода, избегая помех с камерой сопла. Затем возьмите заднюю половину воздуховода и толкните ее вверх.

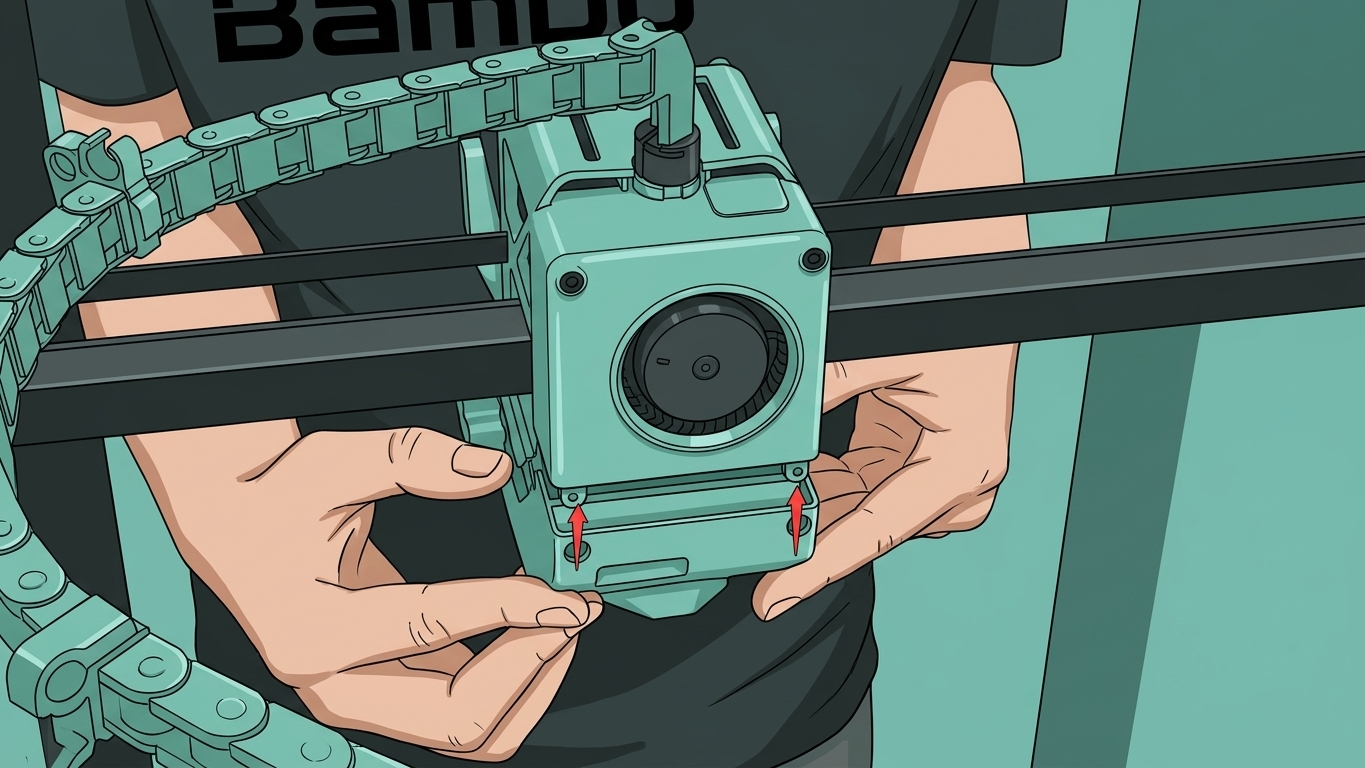

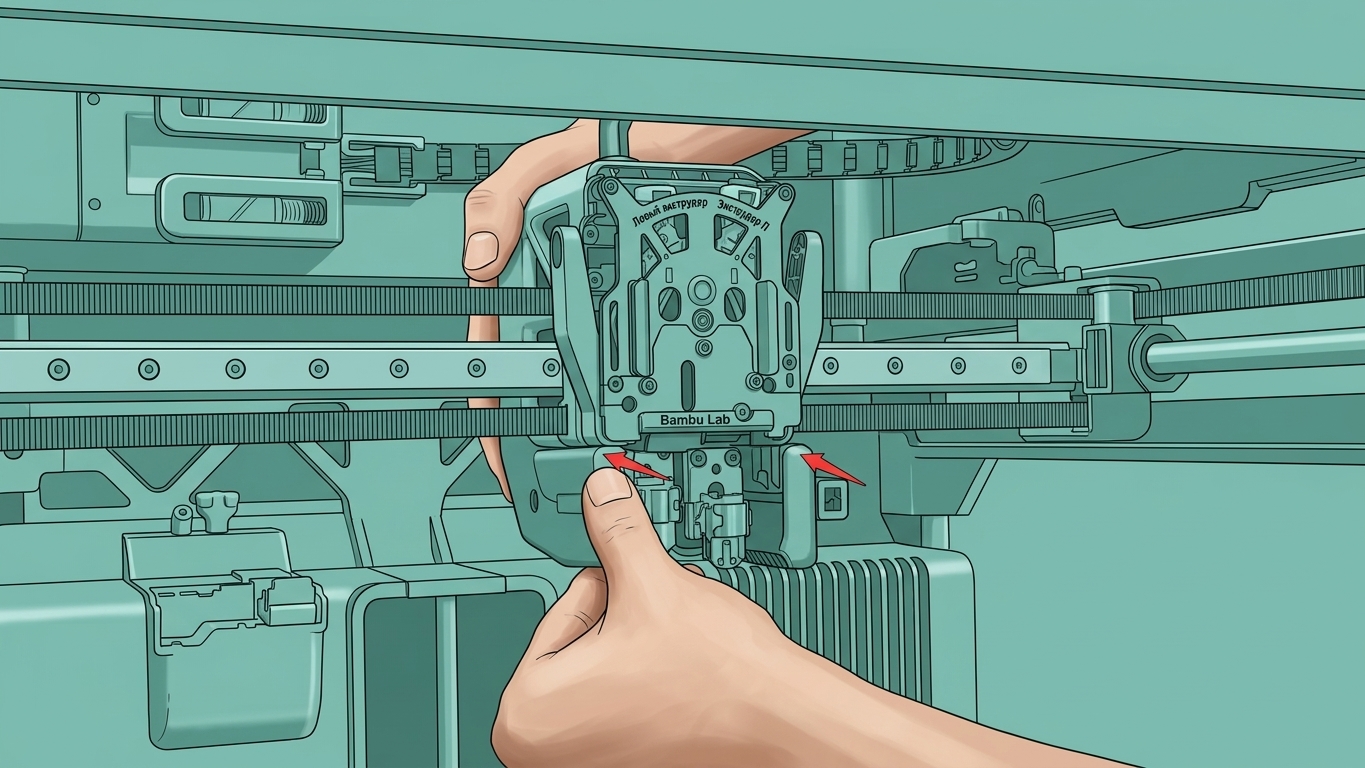

После вставки аккуратно загните стороны воздуховода наружу, вставив их в инструментальную головку с каждой стороны, а затем плотно прижмите воздуховод вверх, чтобы закрепить его на месте.

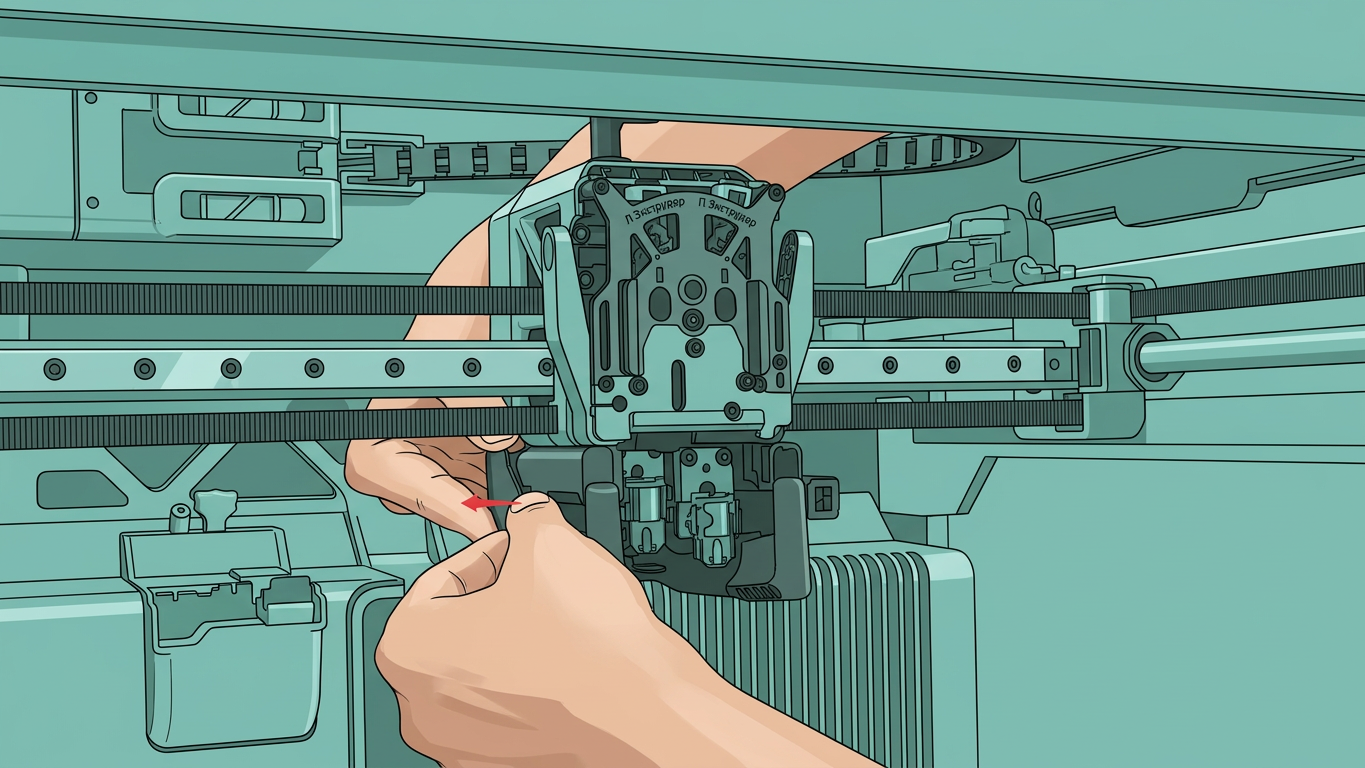

Затем продвиньте верхнюю часть передней секции воздуховода вперед, чтобы обеспечить плотную посадку без зазоров.
Шаг 2: Затяните винты

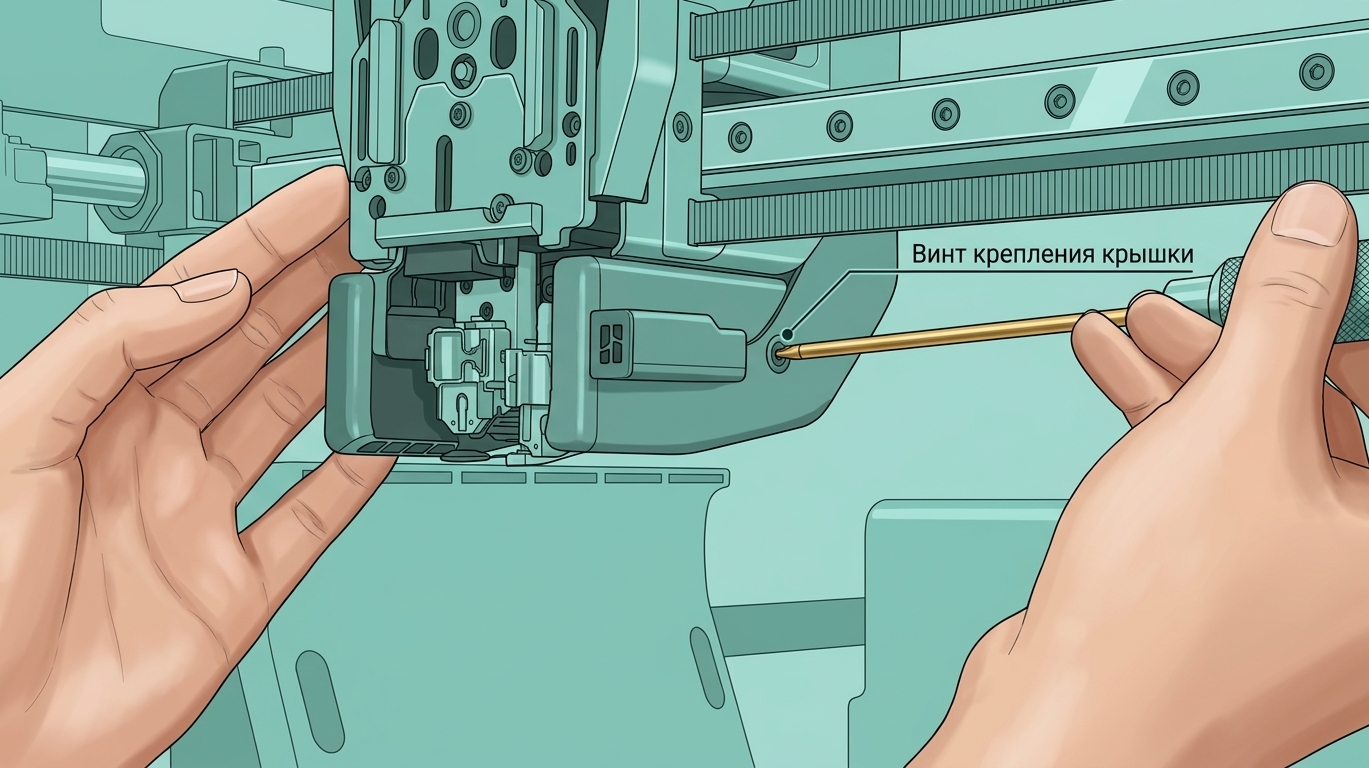

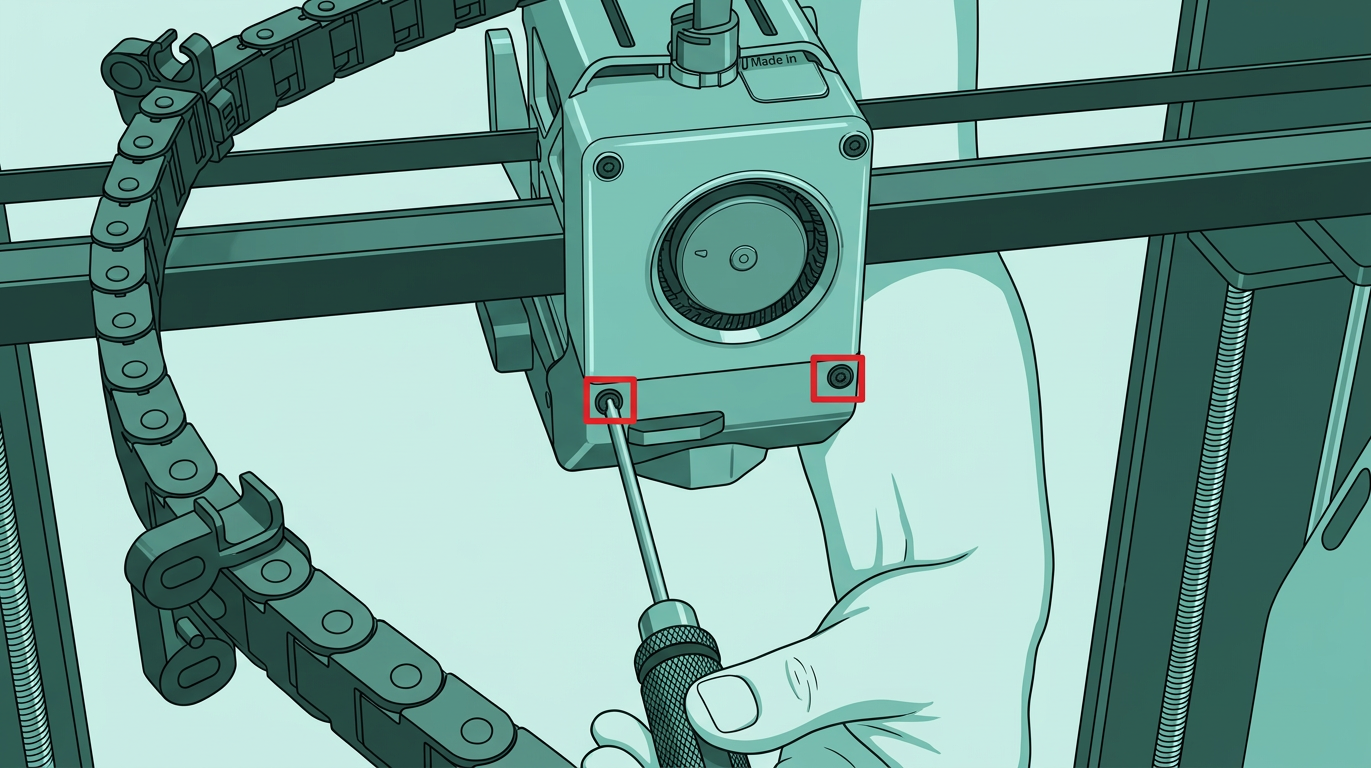

Используйте шестигранный ключ H2.0, чтобы затянуть четыре фиксирующих винта (BT3x8).
Как проверить успешное завершение

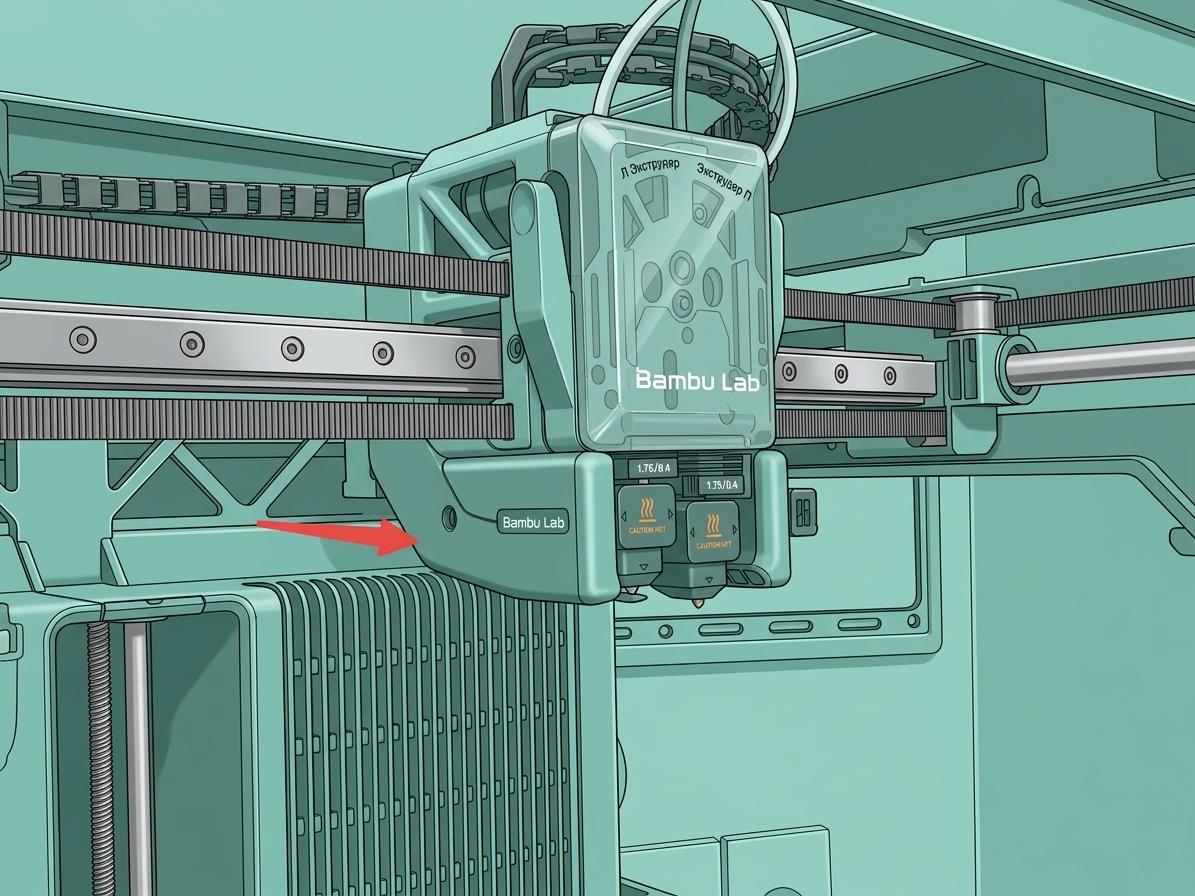

Проверьте, что после установки воздуховода вентилятора охлаждения детали нет люфта.
