Проблема:
1. Иногда не удаётся выполнить гоминг оси Z.
(Примечание: Сначала нажмите «Ассистент» и следуйте инструкции для устранения проблемы, это поможет вам определить причину сбоя.)
2. Кабель, подключённый к нагреваемой платформе, находится под натяжением.
Причина
Движение нагреваемой платформы отодвигает кабель к плате MC, из-за чего его длины недостаточно для полного подъёма платформы.
Решение:
Временное решение:

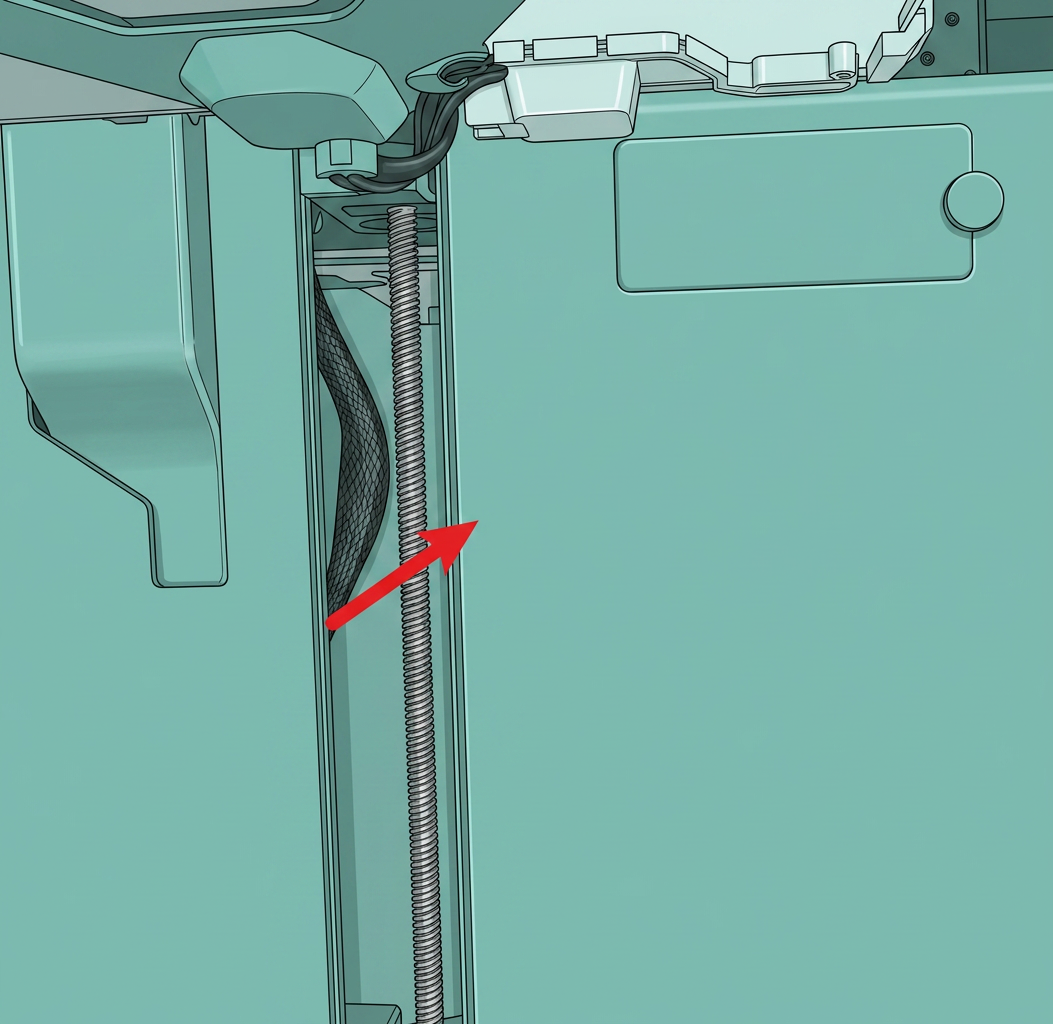

Поднимите нагреваемую платформу и выключите принтер. Затем немного вытяните кабель в сторону нагреваемой платформы через зазор винта оси Z, чтобы длины кабеля хватило для выполнения гоминга оси Z (см. картинку ниже).
Постоянное решение:
Ограничьте движение кабелей, чтобы предотвратить их чрезмерное перемещение.
Шаг 1 — Поднимите нагреваемую платформу

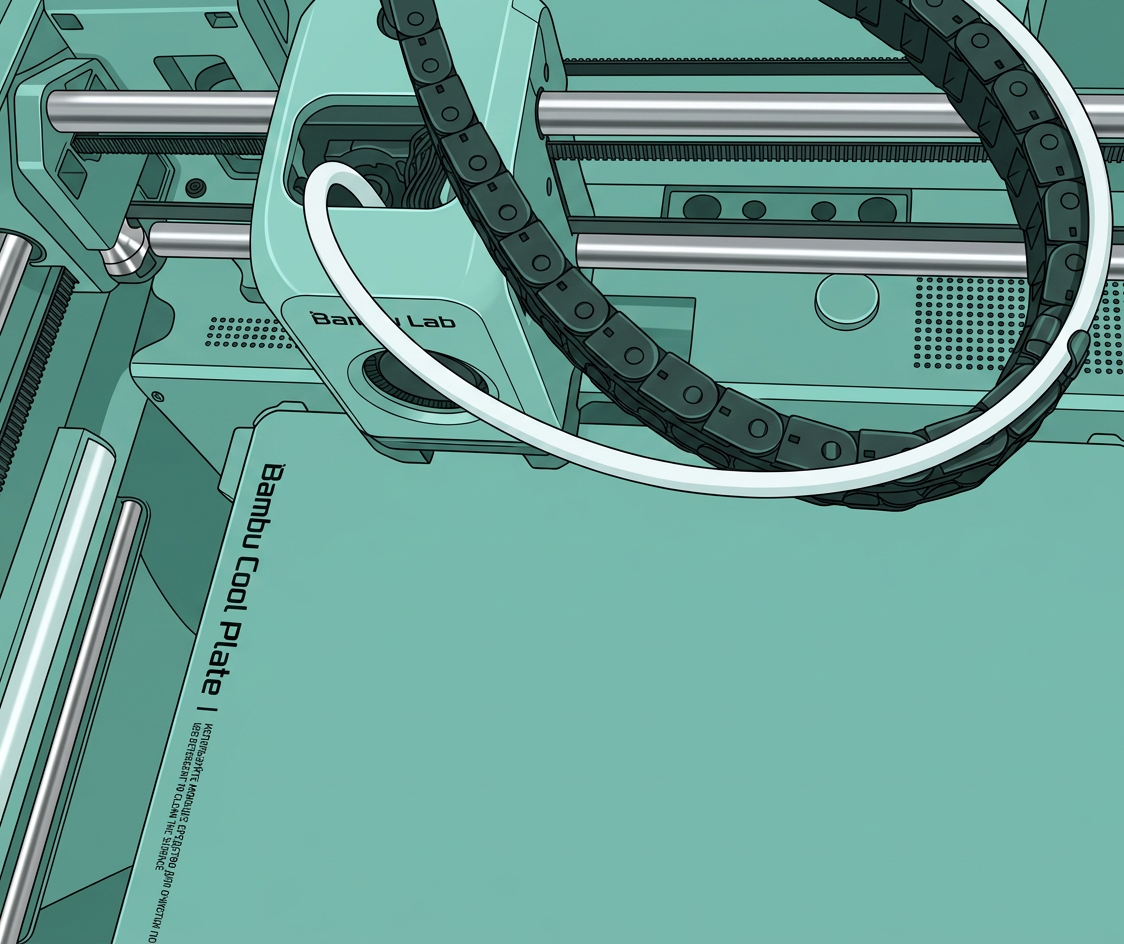

Переместите печатающую головку в безопасную зону (на случай столкновения) и поднимите нагреваемую платформу в верхнее положение.
Шаг 2 — Открутите винты

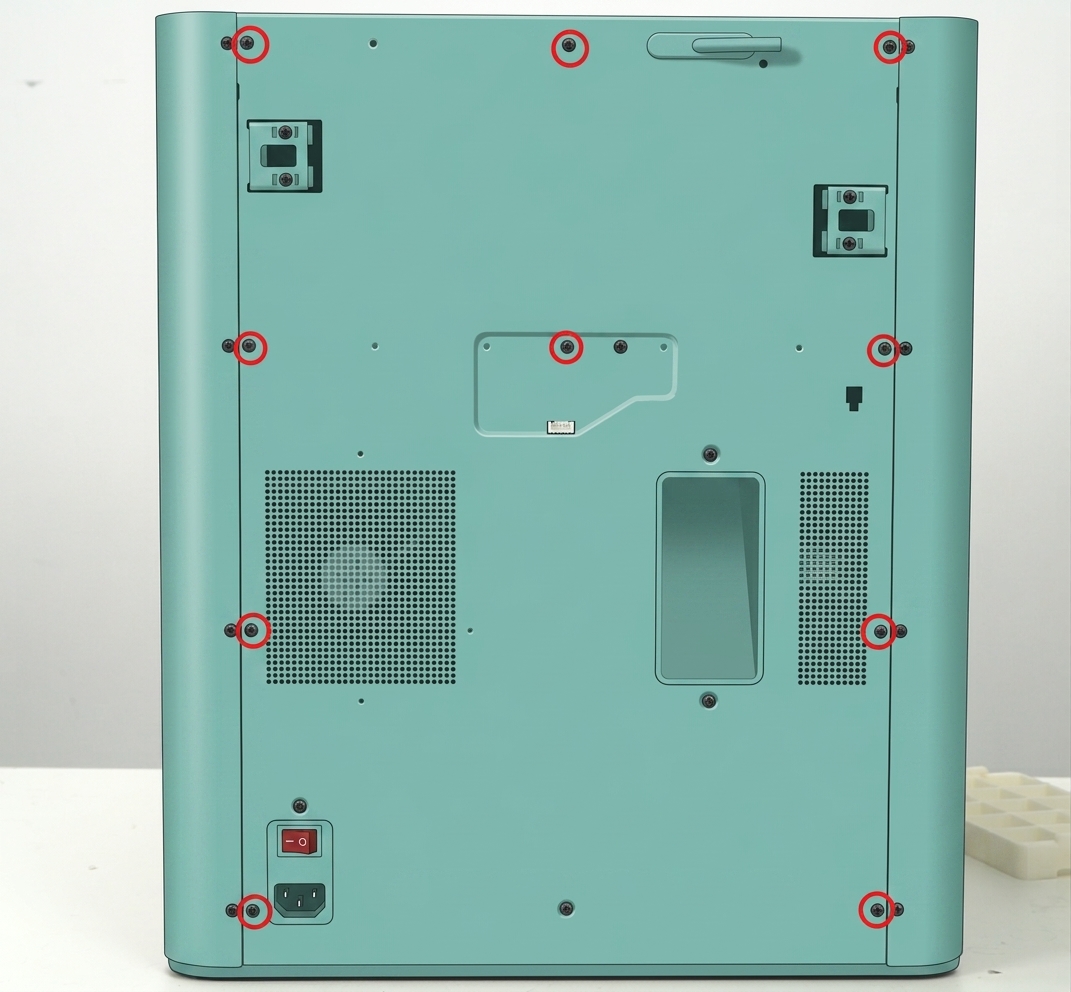

Отключите сетевой шнур, затем открутите 10 винтов и 4 винта с задней крышки, показанной на картинке. Есть 2 типа винтов, поэтому держите их отдельно и запомните, куда какой винт крепится.
 |
 |

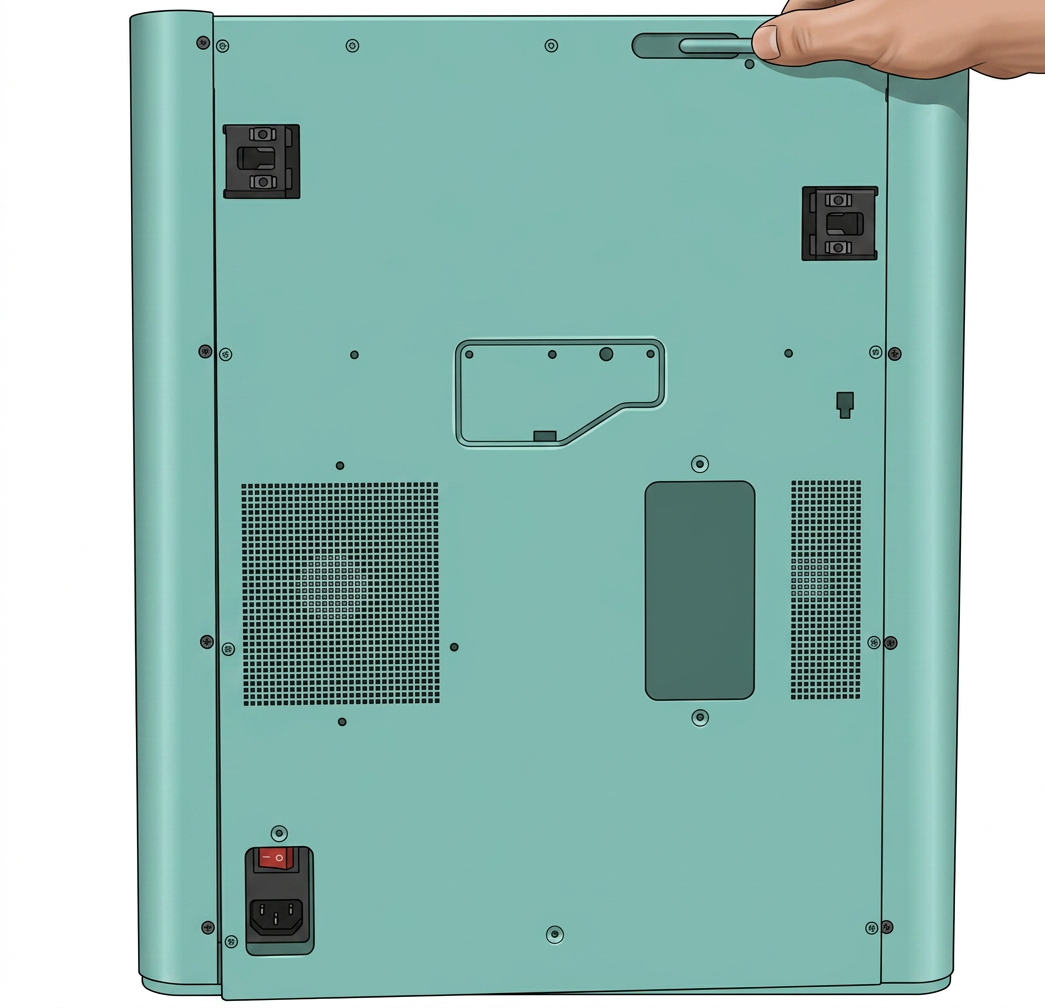

Шаг 3 — Снимите заднюю крышку

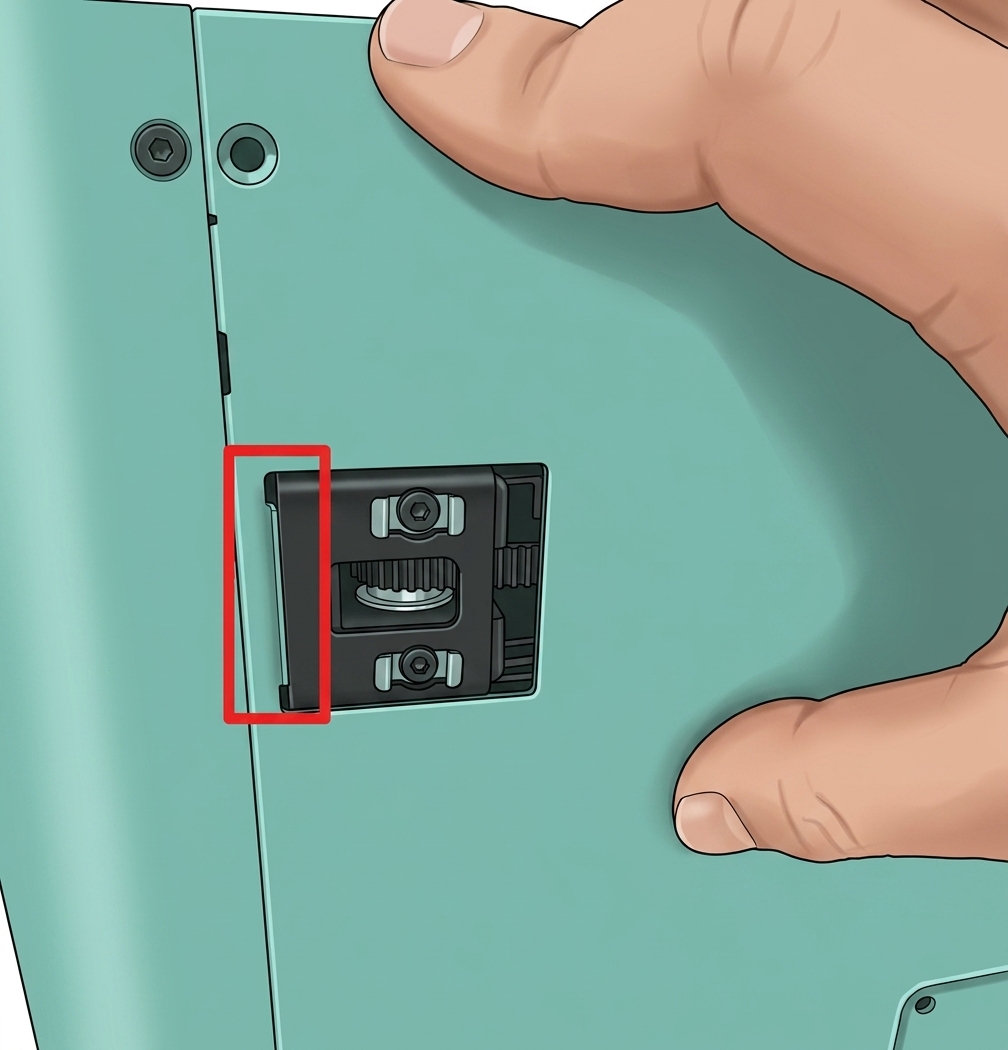

Снимите заднюю крышку, сначала разблокируйте порты натяжения ремня с левой стороны, а затем с правой, чтобы избежать застревания.
 |
 |
Шаг 4 — Кабель нагреваемой платформы

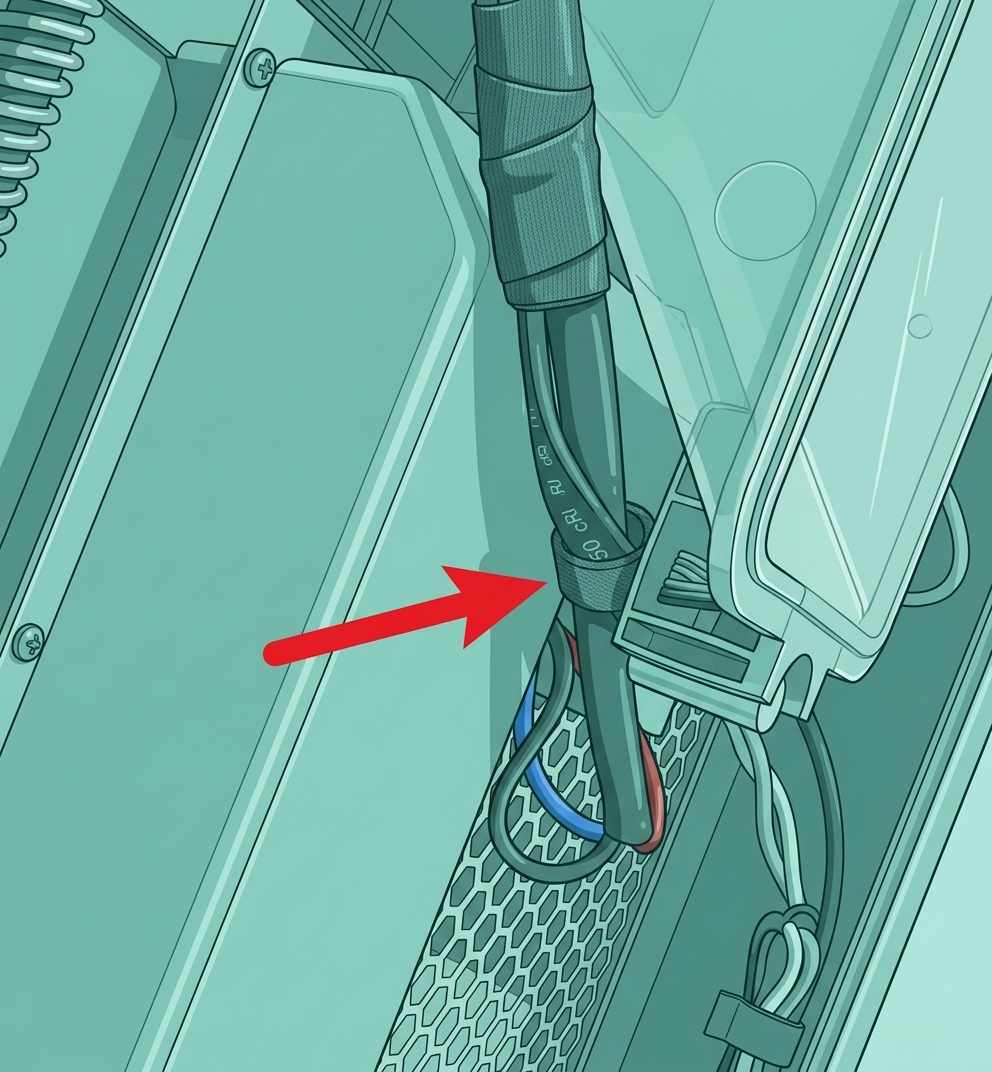

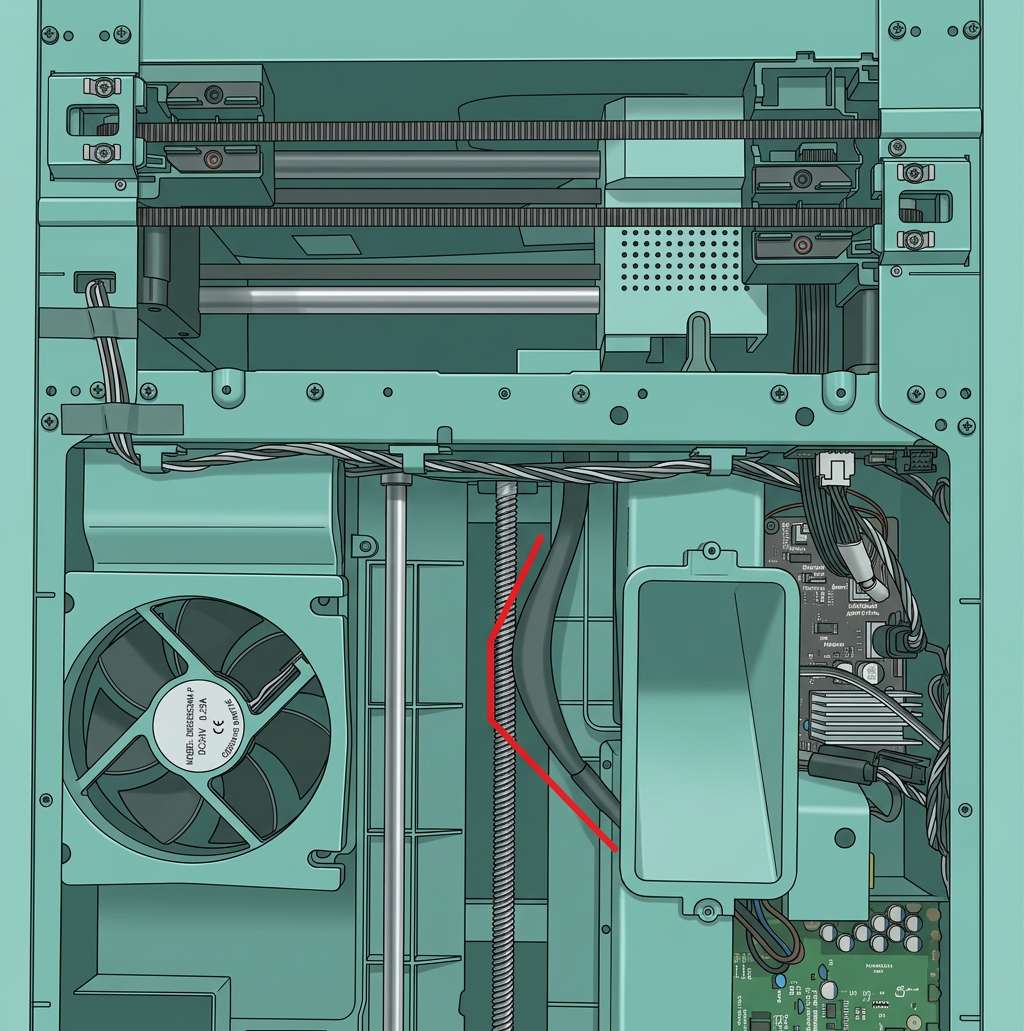

Теперь вы можете лучше рассмотреть кабель нагреваемой платформы. Есть фиксатор для кабеля, который удерживает его.
 |
 |
Шаг 5 — Установите стяжку

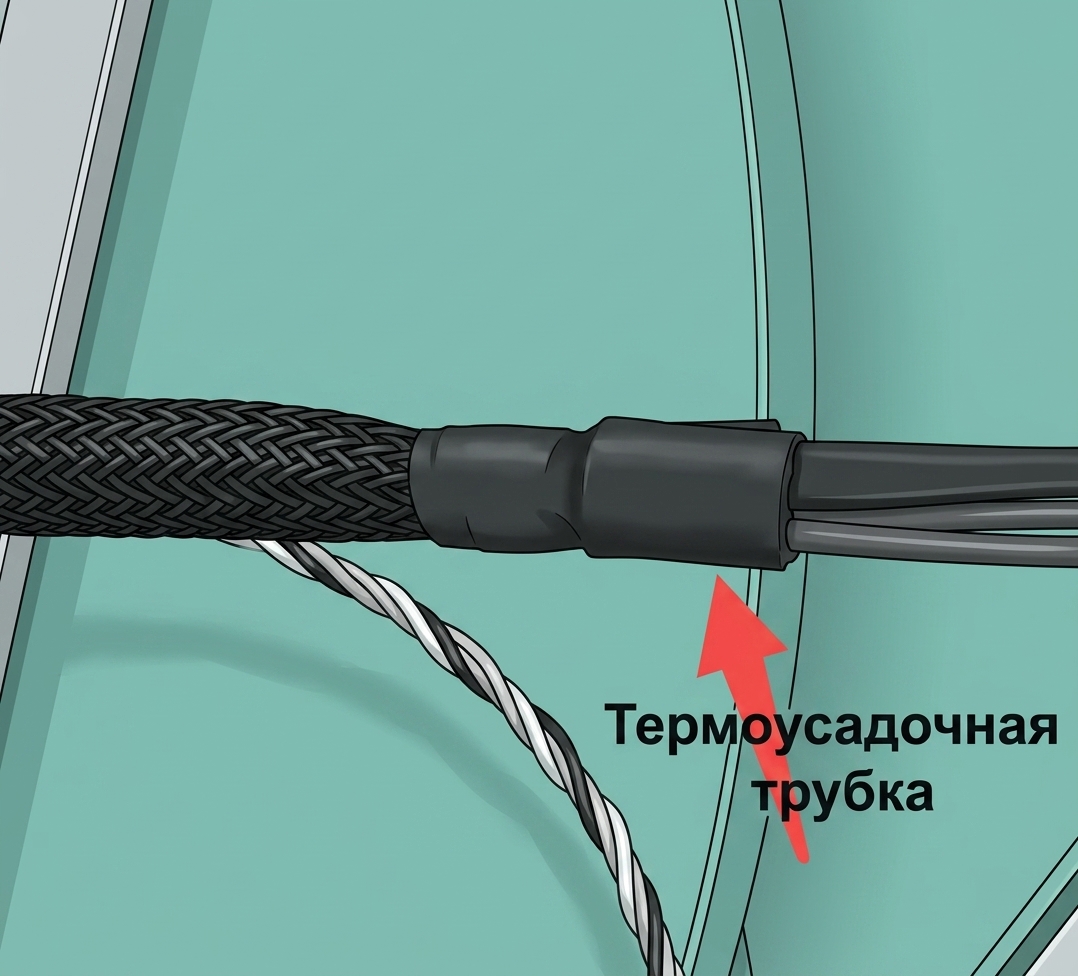

Нанесите вспененную ленту на кабели, чтобы предотвратить их чрезмерное смещение к MC-плате (но не прижимайте слишком сильно, чтобы не повредить кабель внутри). Попробуйте подвигать кабели, чтобы убедиться, что всё работает нормально.
Шаг 6 - Установка задней крышки
Пропустите через кронштейн трубки и сначала установите правую сторону порта натяжения ремня перед установкой задней крышки.
|
|
 |
Шаг 7 - Закрепление винтов

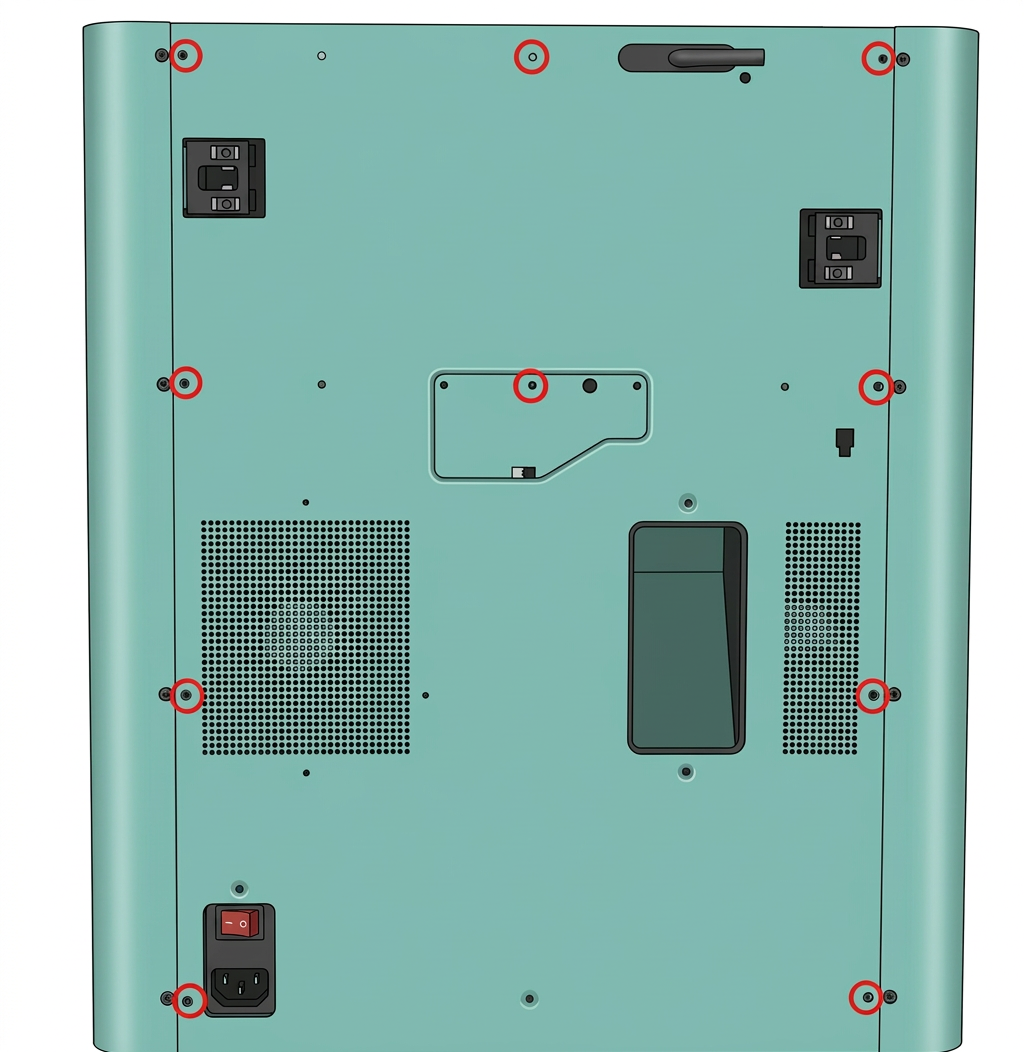

Закрепите заднюю крышку винтами. Обратите внимание на различные типы используемых винтов (10 и 4, как показано ниже).
 |
 |
