Когда использовать

Шаги по очистке экструдера от засоров

Засоры экструдера могут возникать по нескольким причинам. Иногда мусор или пыль на филаменте могут расплавиться и заблокировать шестерни экструдера. В других случаях неправильные настройки температуры могут привести к частичному плавлению и затвердеванию филамента внутри экструдера. Старый или хрупкий филамент также может сломаться и застрять в экструдере, нарушая подачу материала.

Когда использовать это руководство

• Деформация филамента рядом с приводной шестерней из-за высокой температуры внутри инструментальной головки.
• Щелчки или скрежет из экструдера
• Видимые остатки филамента или повреждения в шестернях экструдера

В случае застревания датчика филамента экструдера см.
HMS HMS_0700-2000-0002-0004wiki.

Необходимые инструменты и материалы

• Шестигранные ключи H1.5 и H2.0
• Щётка
• Пинцет или фен
• Небольшой кусочек филамента
• Небольшое количествосмазки

Предупреждение о безопасности

ВАЖНО!

Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.

Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголённые провода, разъёмы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.

Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.

Видео-руководство

Разборка и очистка экструдера

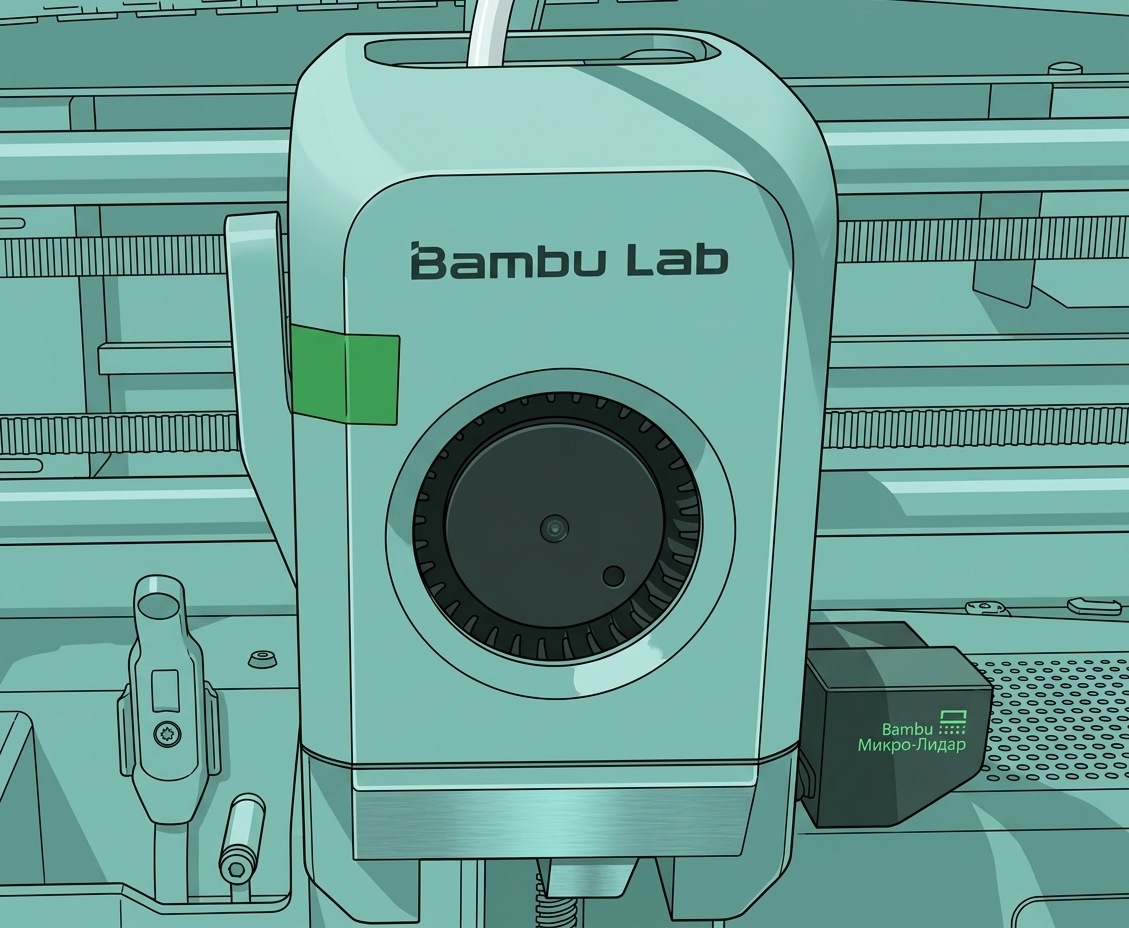

Шаг 1: Снимите переднюю крышку инструментальной головки

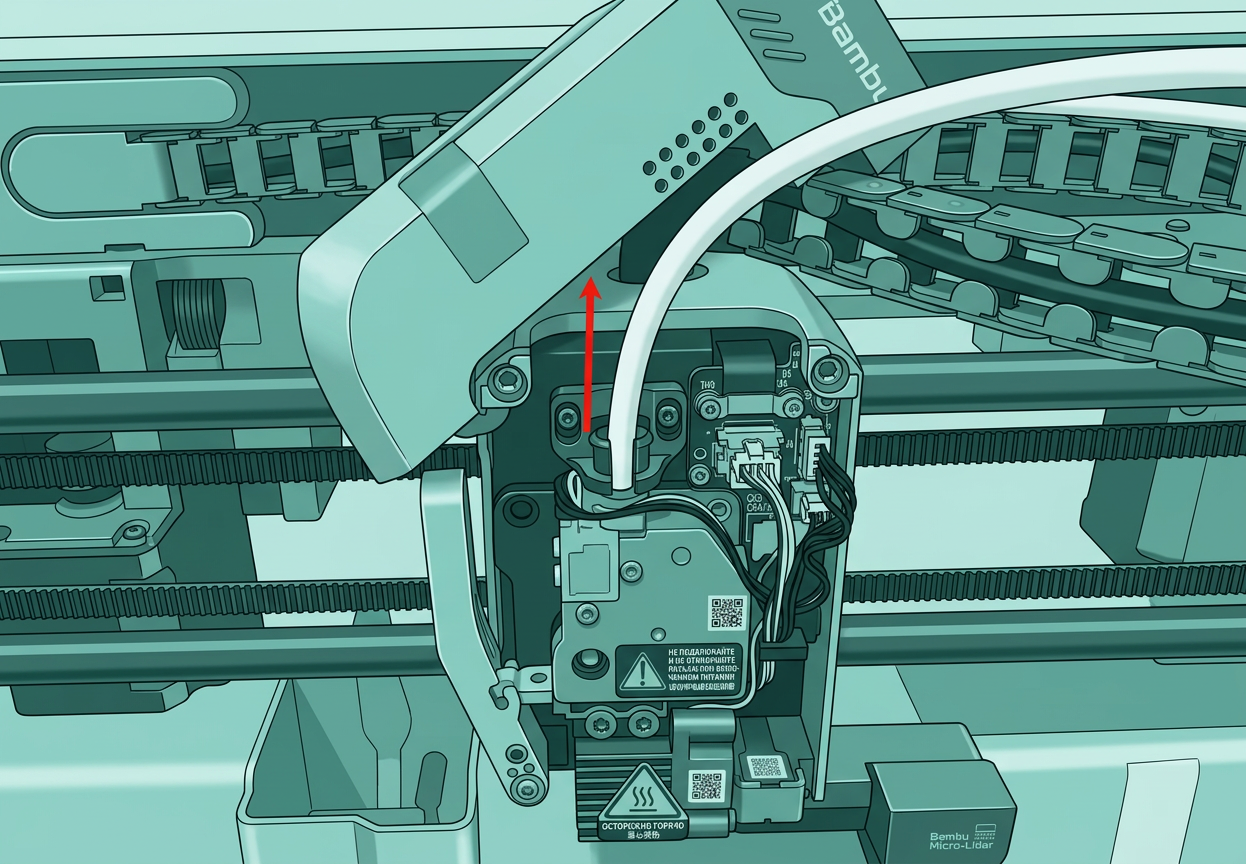

Откройте переднюю крышку инструментальной головки и сдвиньте её по верхней направляющей, как показано ниже.

Шаг 2: Отсоедините кабели

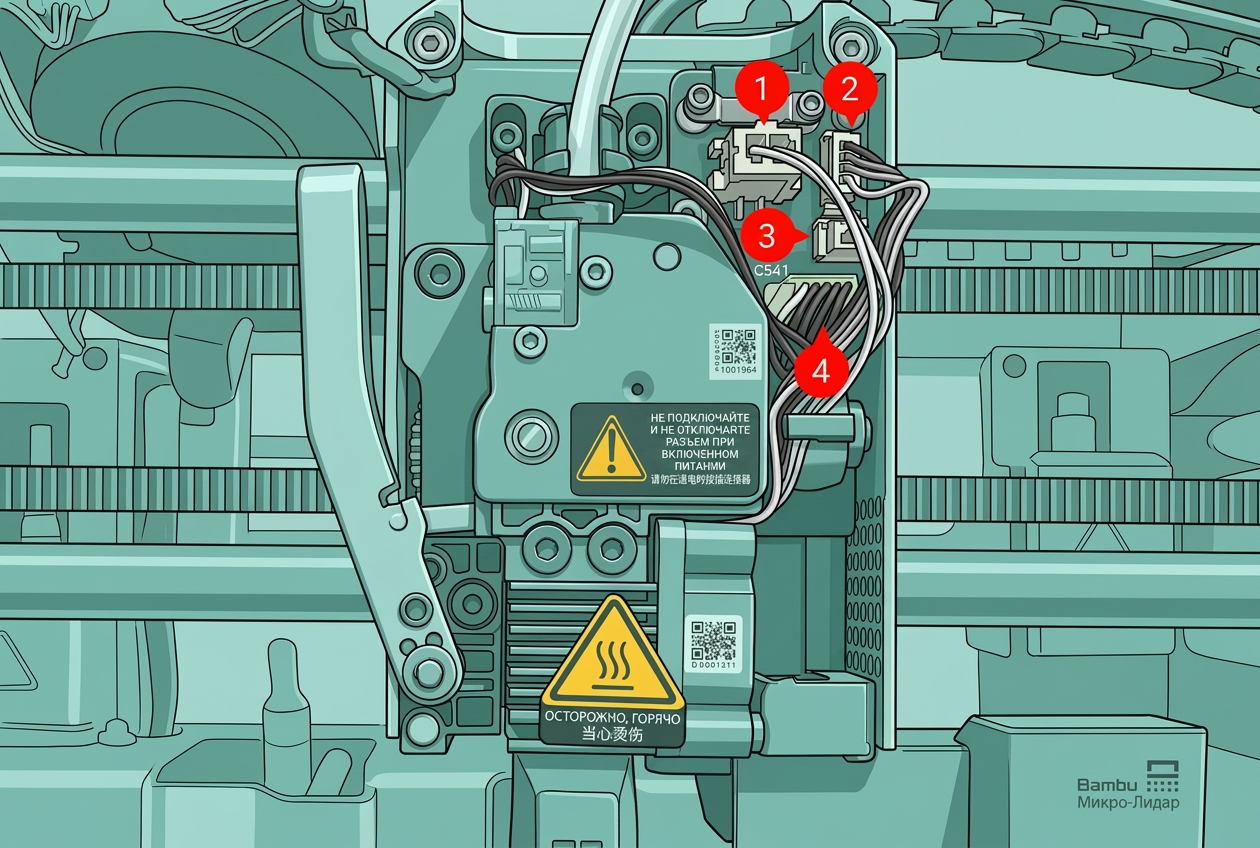

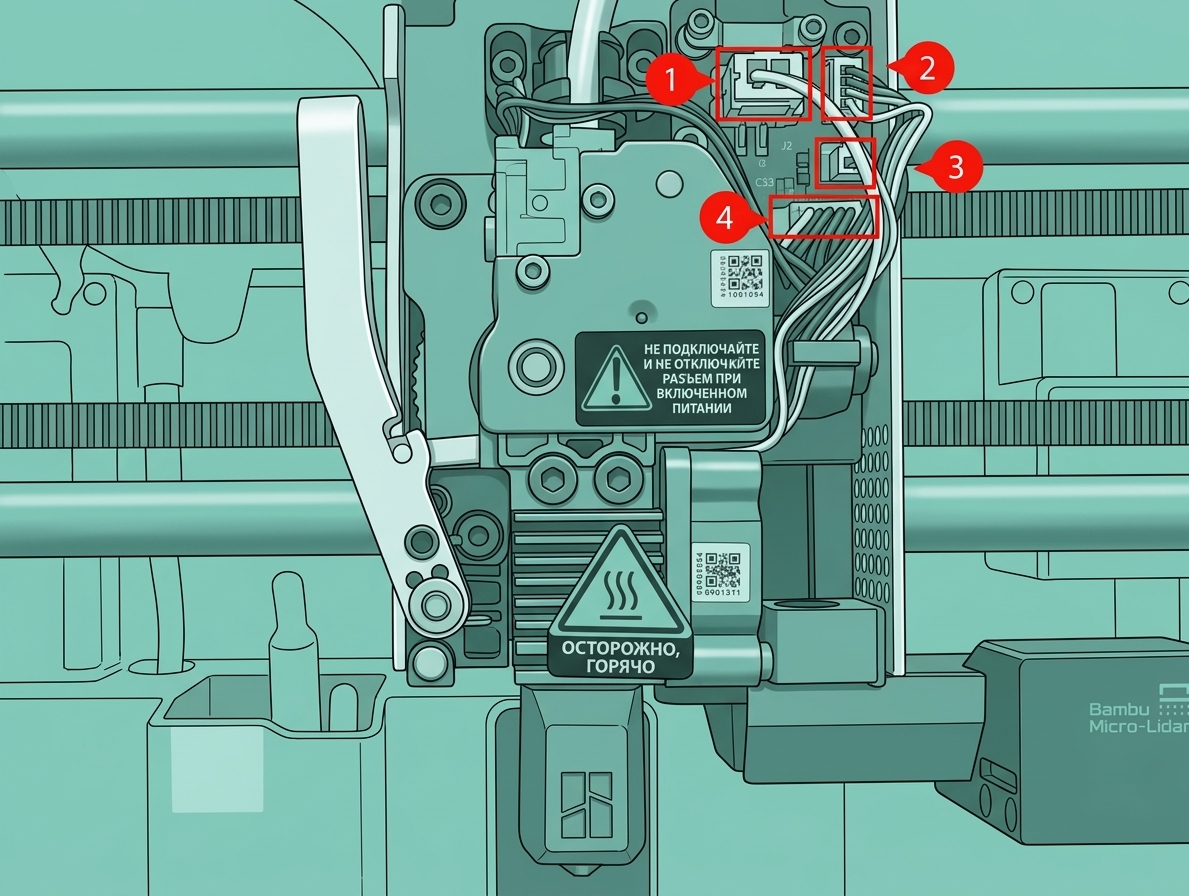

Последовательно отсоедините кабели датчика филамента, вентилятора охлаждения детали, вентилятора охлаждения хотэнда и нагревательного узла хотэнда.

Примечание:На некоторых принтерах клей может быть нанесён вокруг 4-го кабеля. Используйте пинцет, чтобы разрезать клей, или нагрейте клей феном, чтобы расплавить его перед удалением кабеля. Не используйте термофен. Будьте осторожны при отсоединении кабеля, чтобы избежать повреждений.

Шаг 3: Ослабьте резак филамента

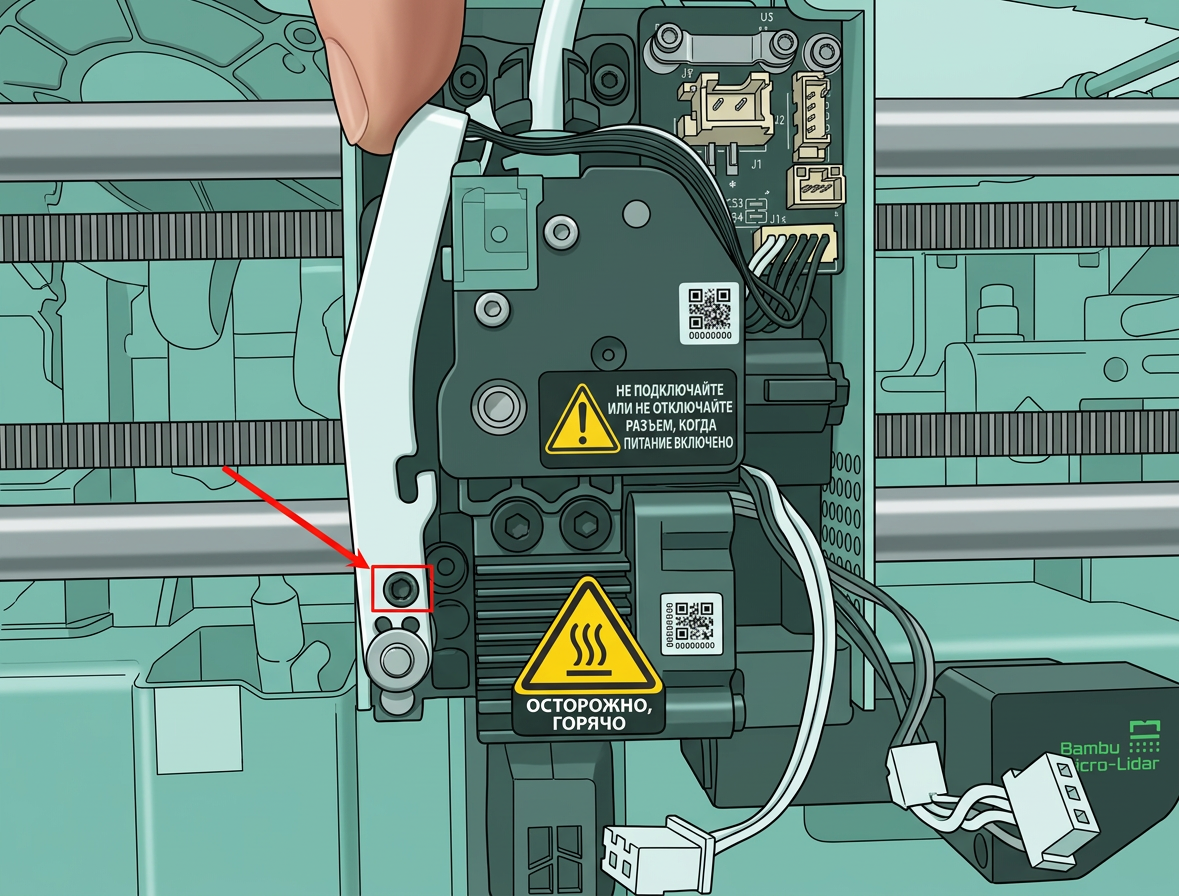

Нажмите на рукоятку резака и ослабьте винт, фиксирующий рукоятку. После ослабления винта медленно ослабьте рукоятку резака и дайте ей свободно опуститься.

Примечание: При удалении винта убедитесь, что шестигранный ключ вставлен перпендикулярно плоскости головки винта. После того как вы убедитесь, что шестигранный ключ полностью вставлен в головку винта, аккуратно поверните его, чтобы ослабить винт, чтобы избежать неправильного обращения, которое может привести к срыву головки винта.

Шаг 4: Снимите экструдер

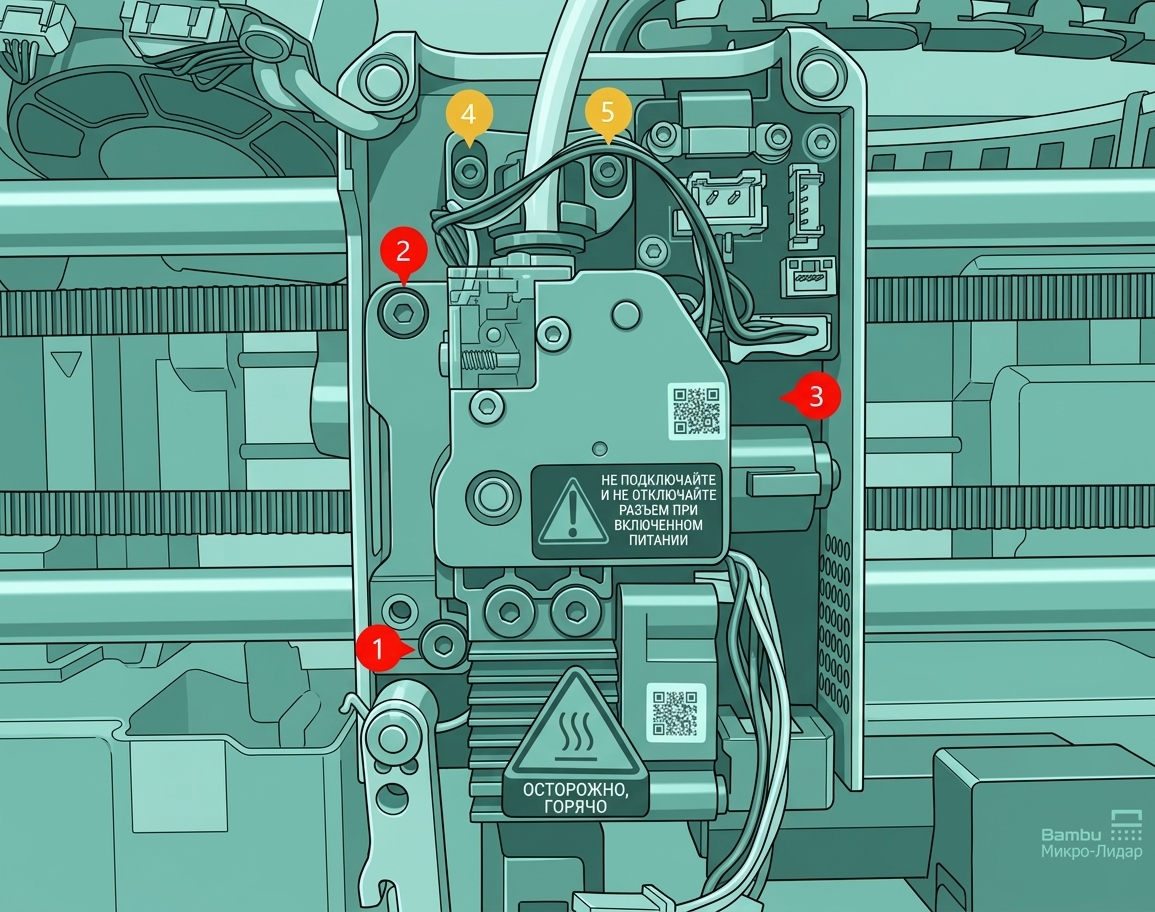

Удалите первые 3 винта, удерживающие экструдер на месте (1, 2 и 3), затем удалите винты с номерами 4 и 5, чтобы освободить направляющую филамента. Затем аккуратно надавите на направляющую филамента в сторону экструдера, что позволит вам снять трубку PTFE.

Примечание: Пожалуйста, не нажимайте напрямую на пневматический разъём. Из-за засора экструдера нажатие на пневматический разъём не позволит снять трубку PTFE.

Если снять трубку PTFE трудно, вы можете отрезать небольшой кусочек трубки вдоль конца пневматического разъёма, при условии, что это не повлияет на нормальную работу принтера, чтобы снять экструдер.

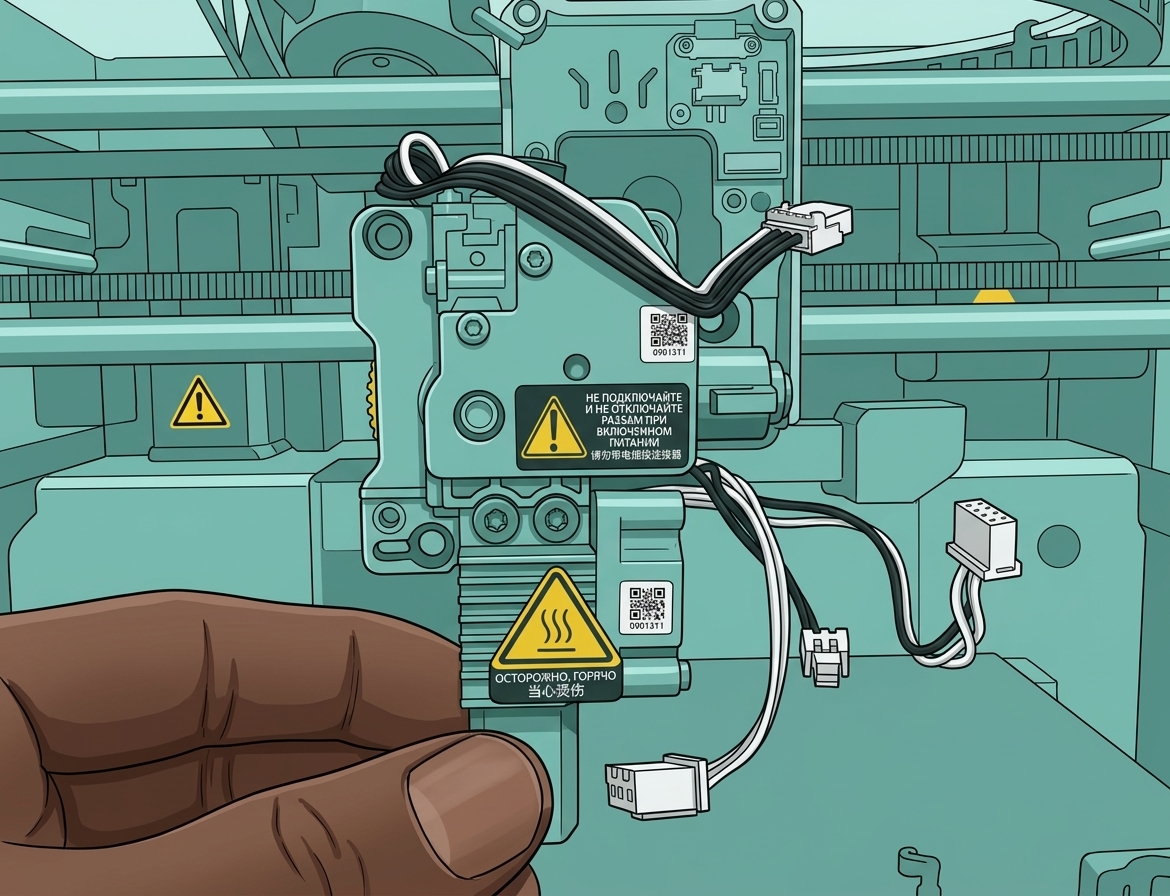

Удерживайте и снимите экструдер с его места.

Шаг 5: Снимите хотэнд

Используйте шестигранный ключ H2.0, чтобы открутить 2 винта хотэнда.

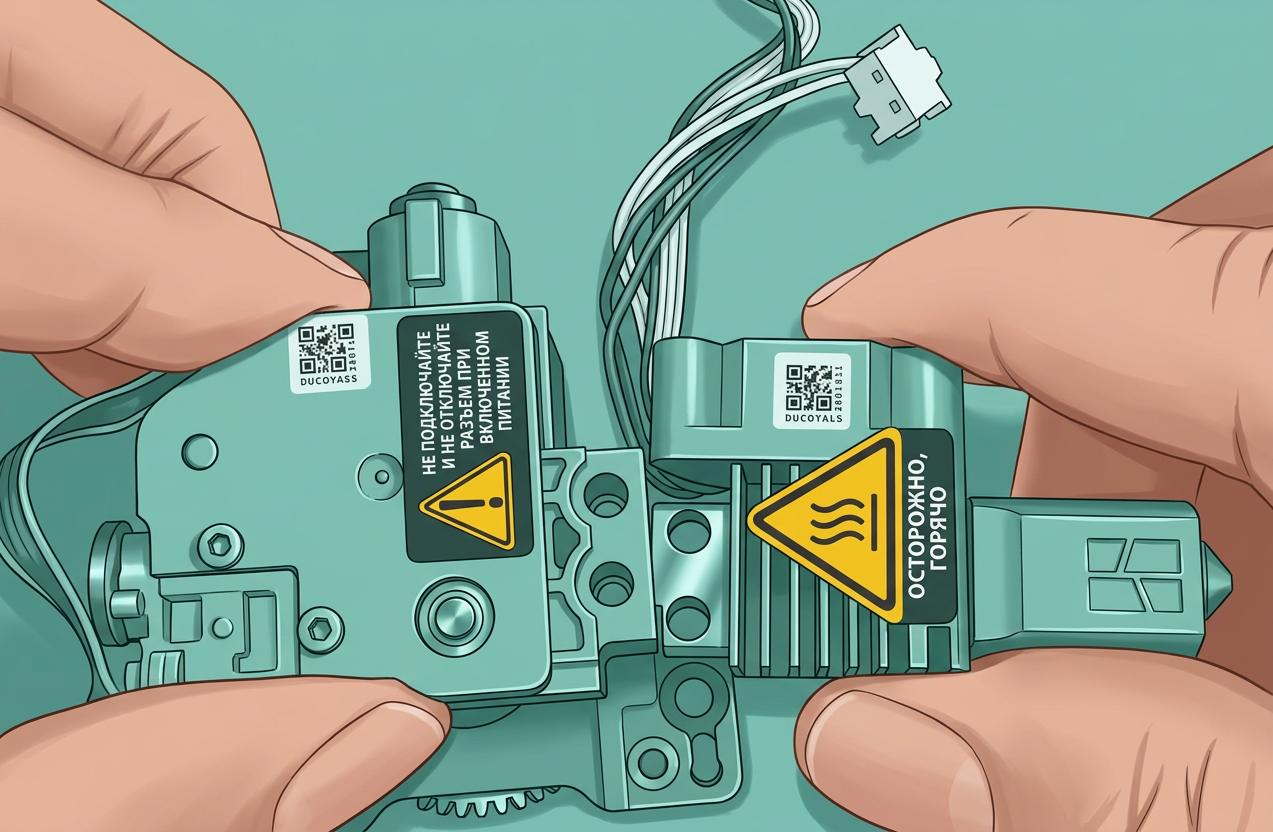

Затем отсоедините хотэнд от экструдера. Вы можете сделать это, покачивая его в стороны, как показано ниже.

Примечание: Из-за засора экструдера в хотэнде могут остаться остатки филамента. Будьте осторожны и используйте соответствующее усилие, чтобы отсоединить хотэнд.

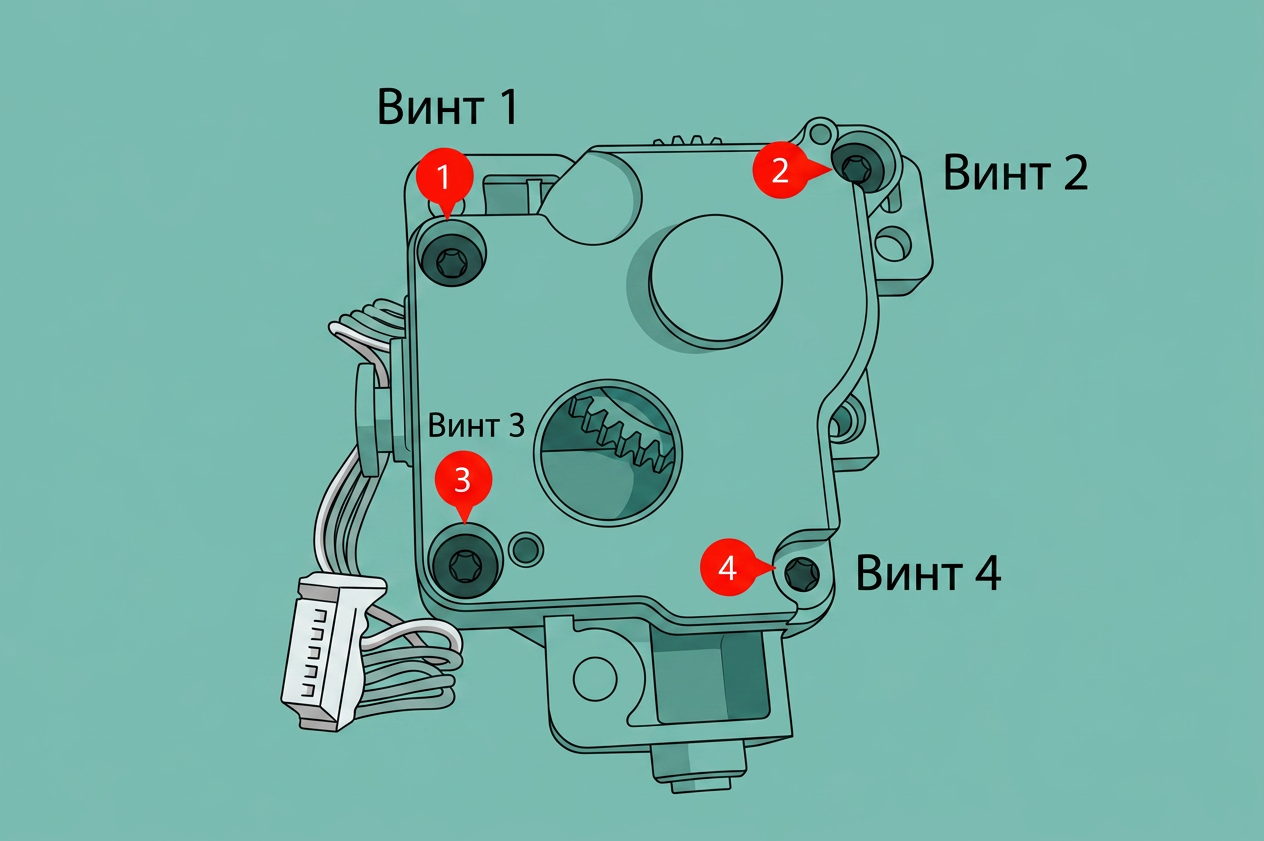

Шаг 6: Снимите заднюю крышку экструдера

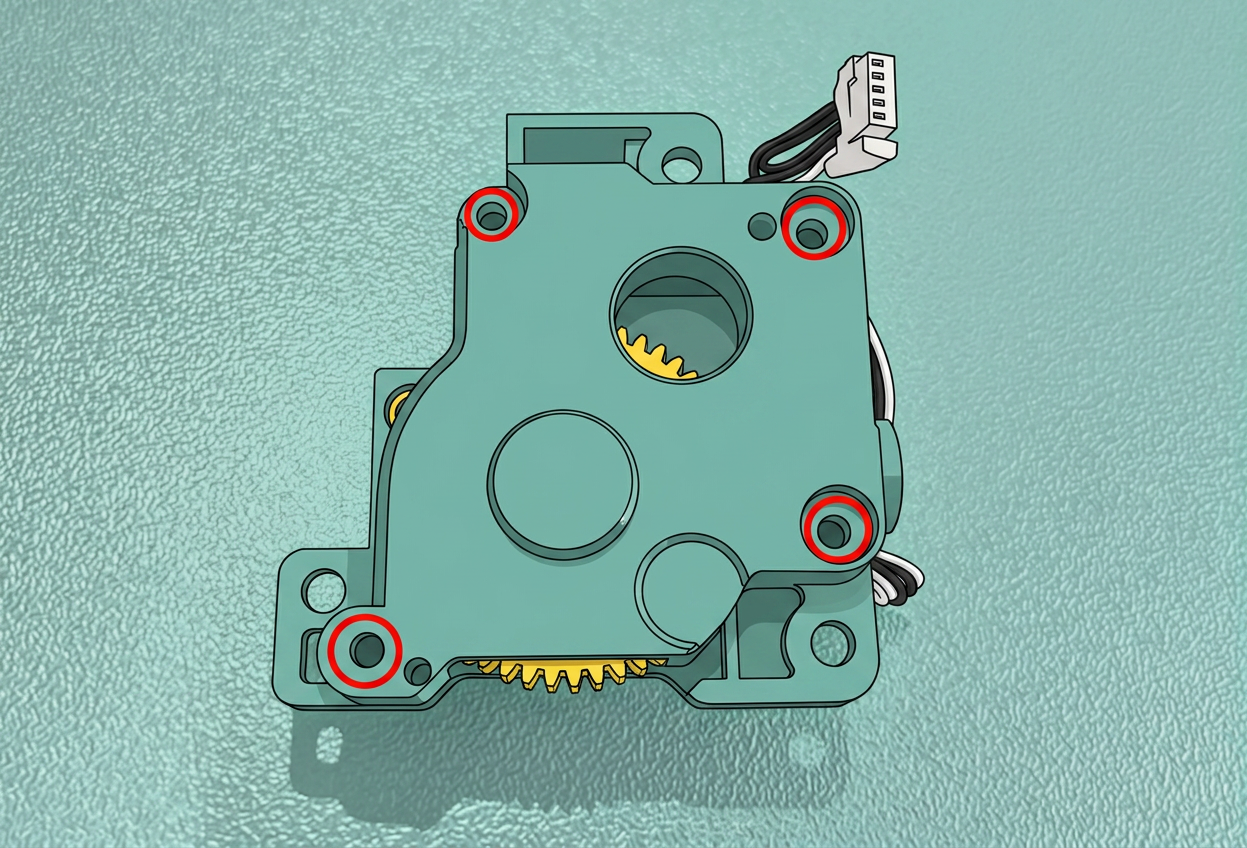

Удалите 4 винта, удерживающие экструдер, и снимите заднюю крышку.

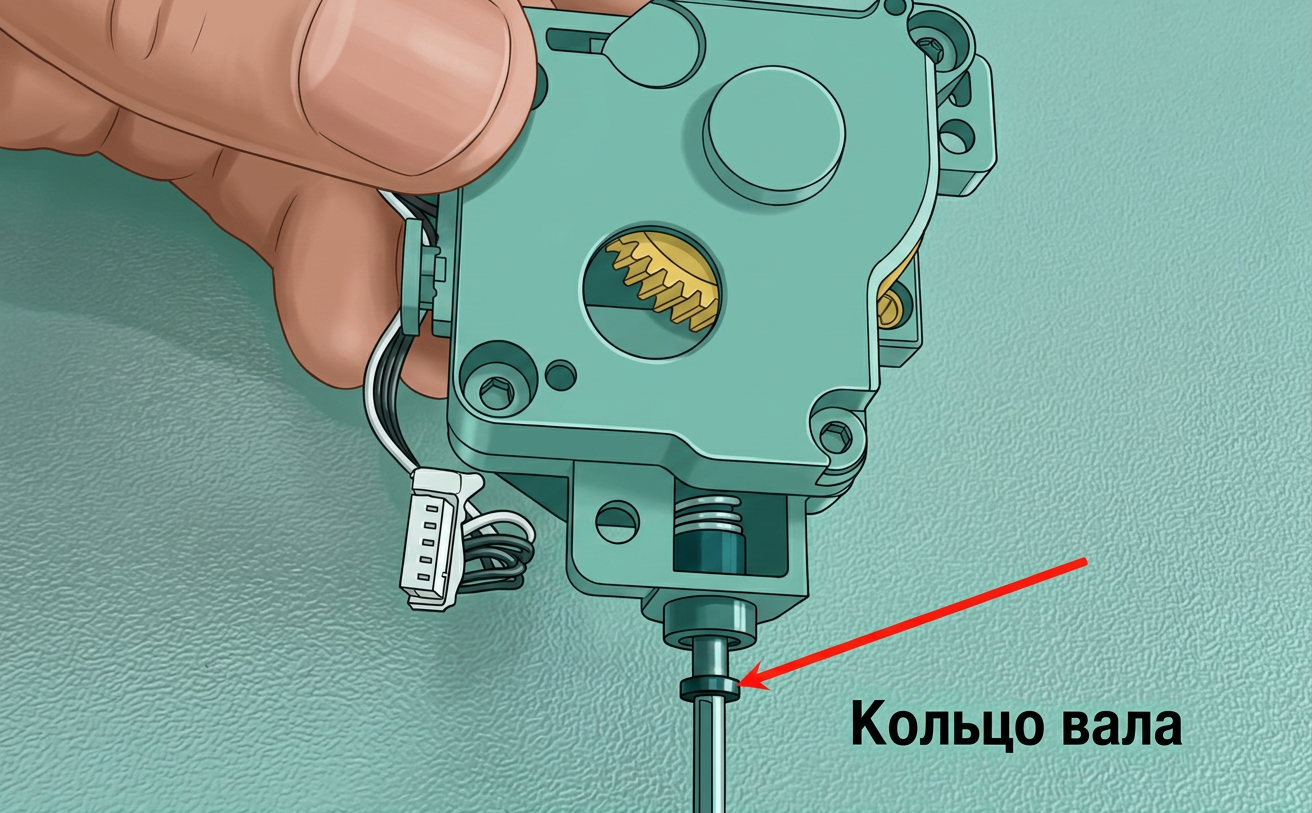

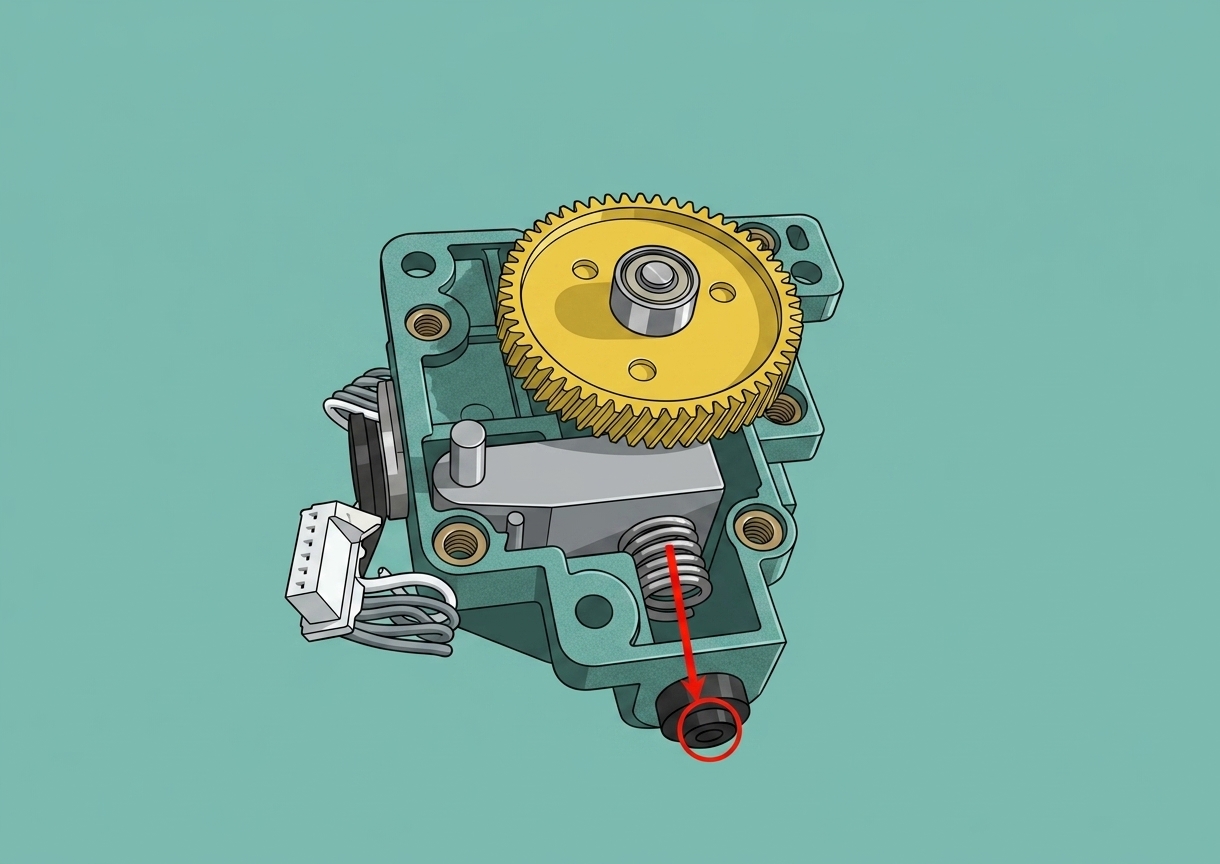

Затем ослабьте 1 винт, затягивающий шестерню экструдера, чтобы снять напряжение пружины.

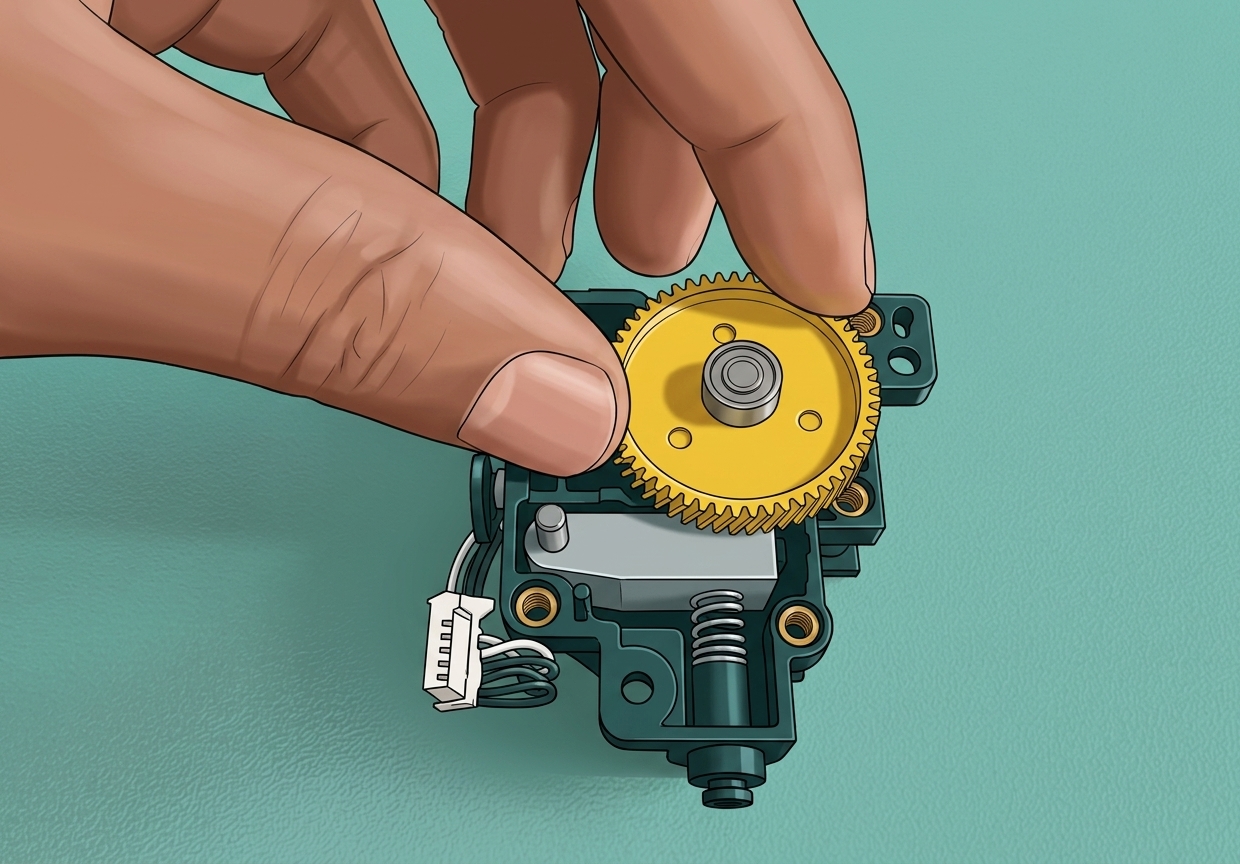

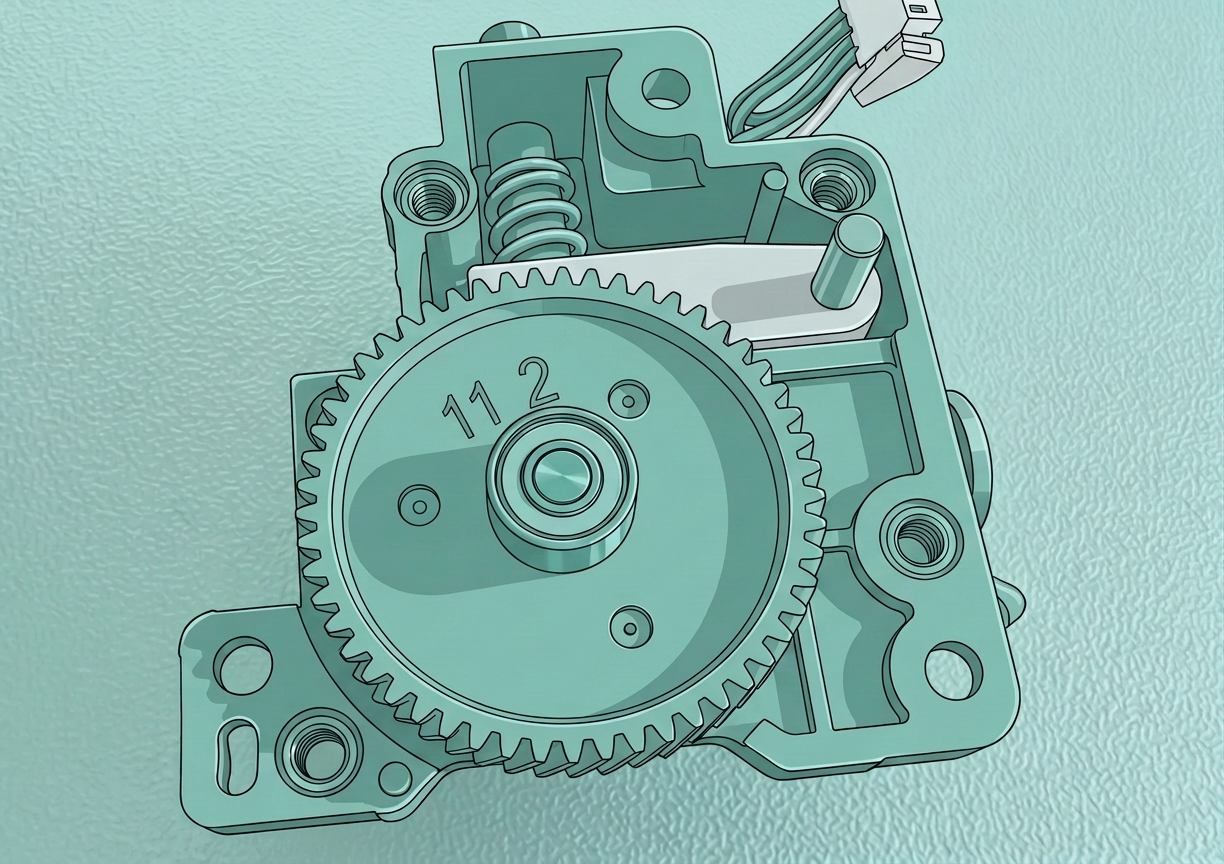

Шаг 7: Снимите большую шестерню

Поверните шестерню и снимите её.

Разборка экструдера завершена.

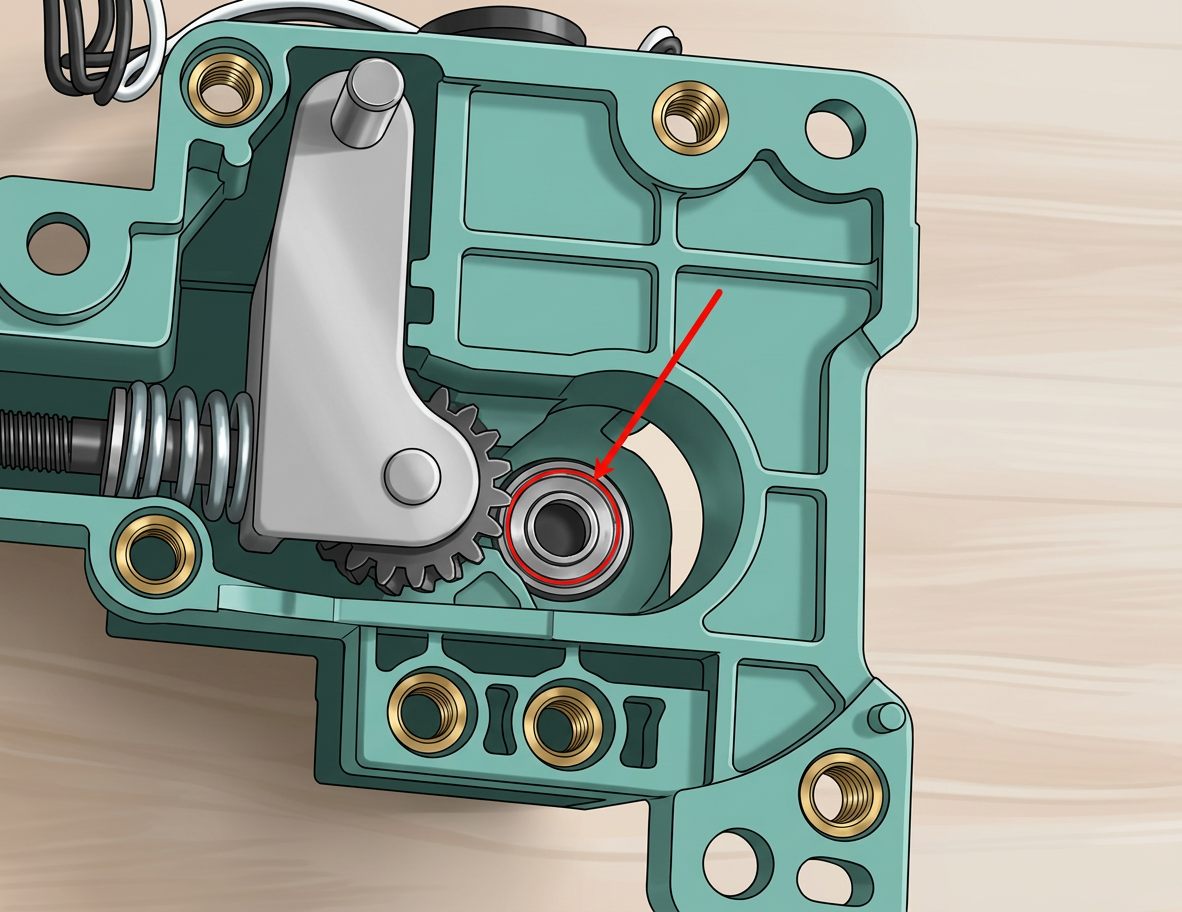

Примечание:Обратите внимание на этот подшипник и убедитесь, что он остаётся на месте, чтобы обеспечить правильную сборку экструдера.

Шаг 8: Очистите экструдер

1. Используйте кусок филамента, чтобы протолкнуть его в экструдер и удалить застрявший внутри филамент.

Если филамент длинный, используйте руку, чтобы вытянуть его.

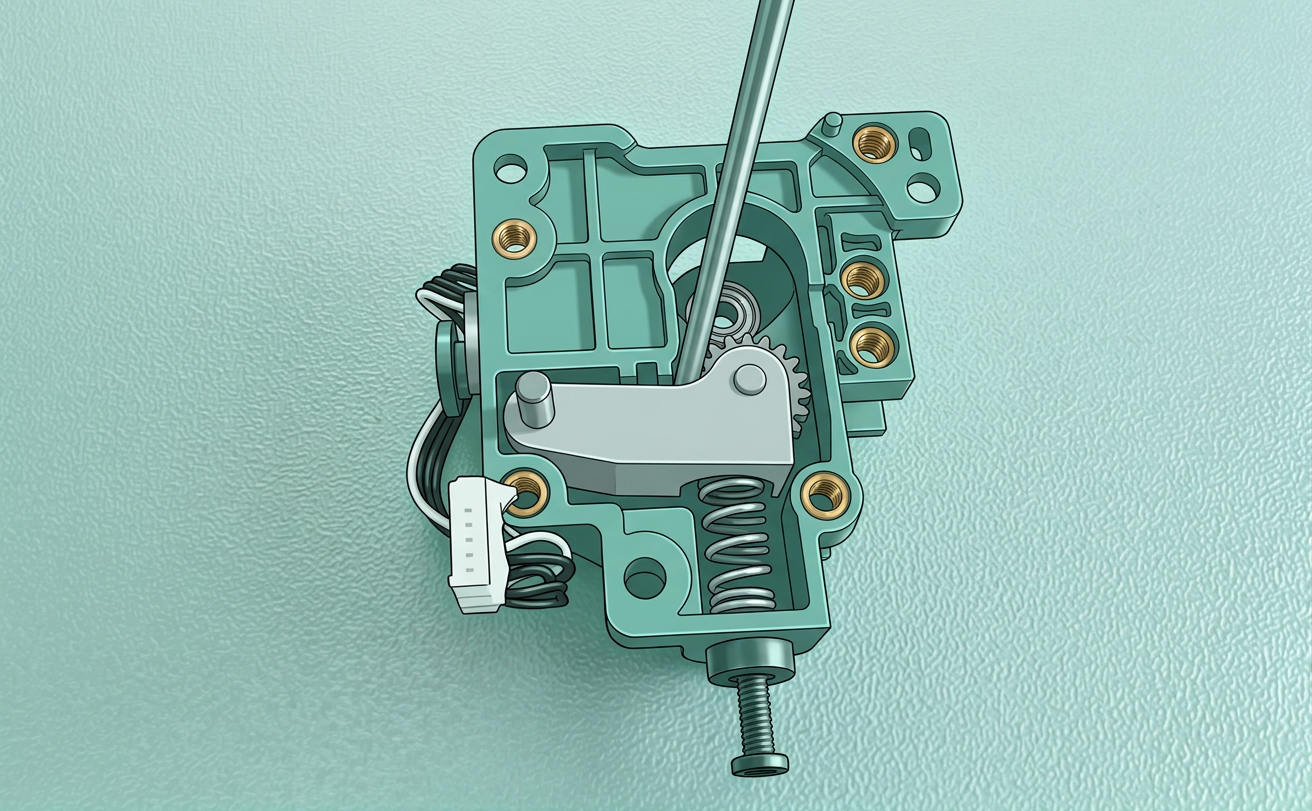

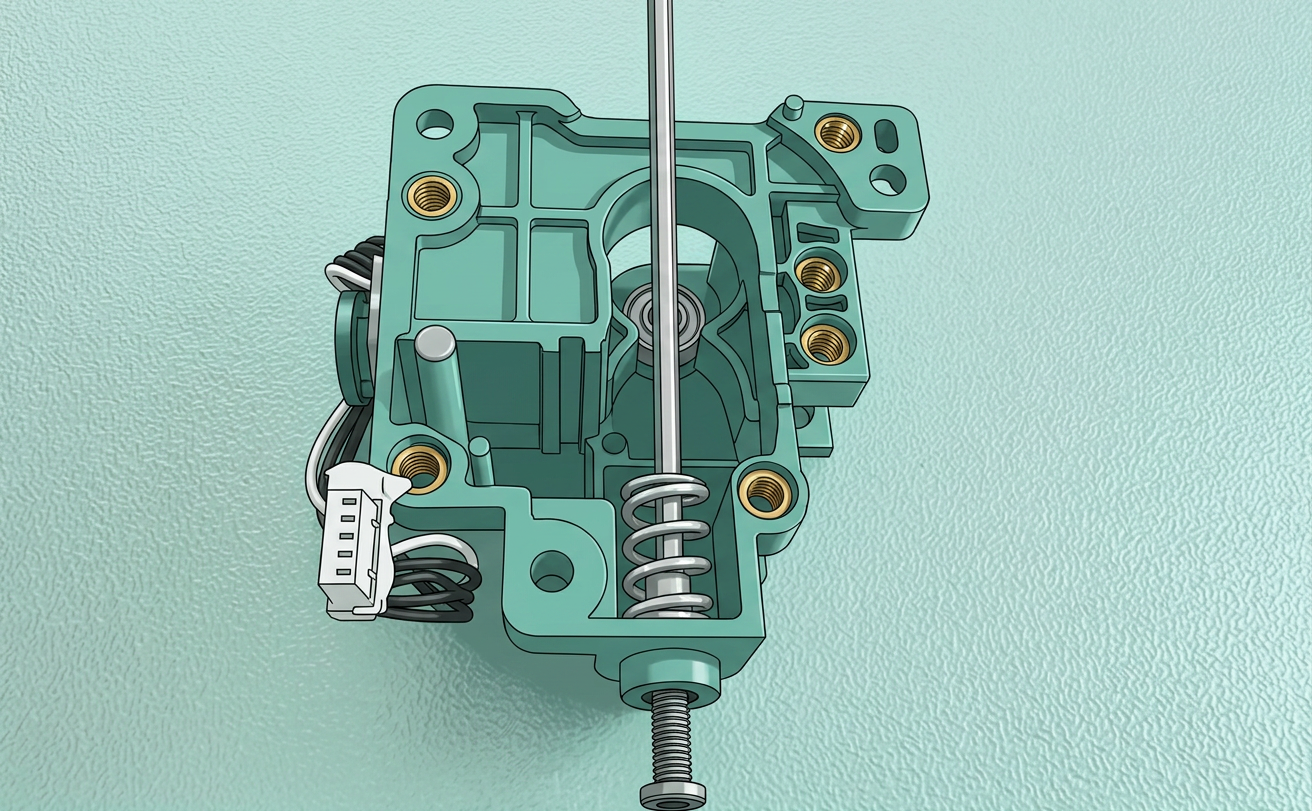

2. Снимите шестерню и пружину.

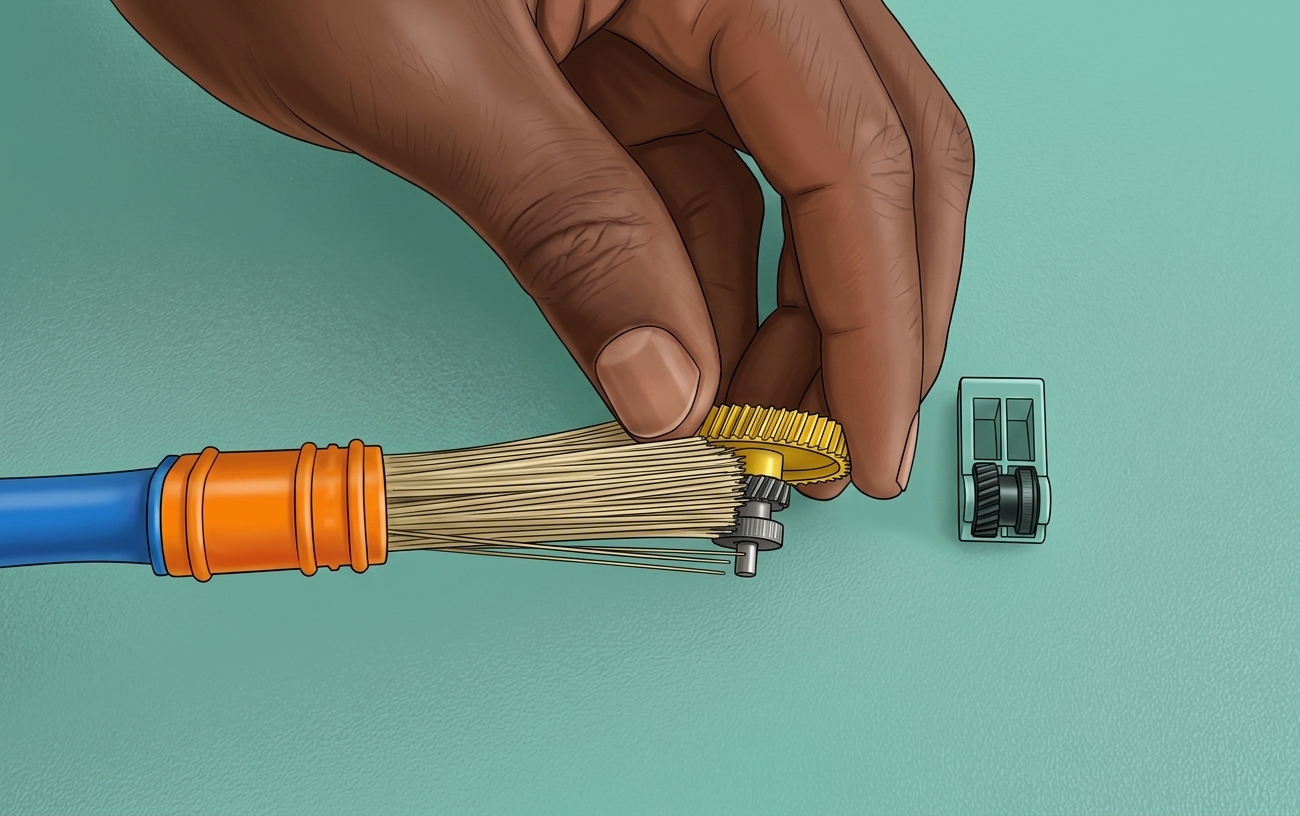

3. Очистите шестерни щёткой.

4. Нанесите небольшое количество смазки на зубья ведомой шестерни экструдера (левая сторона изображения) и на боковые стороны ведущей шестерни (правая сторона изображения), куда указывают красные стрелки. (Шестерни на примере ниже взяты с P1S, но те же рекомендации применимы для X1C)

ges/images/x1_maintenance_extruder-clog_add_lubricant_on_extruder.jpeg" width="700"/>

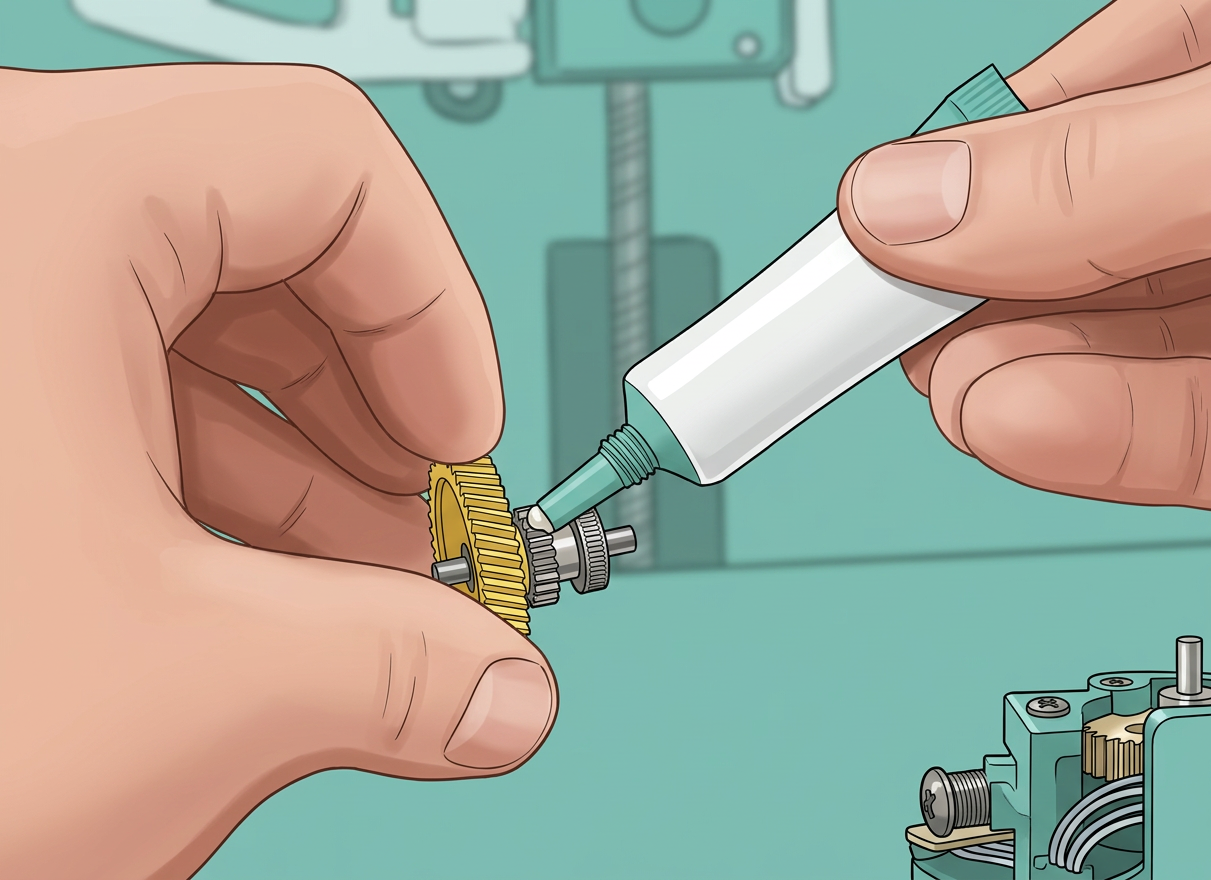

Далее также можно нанести немного смазки на ведущую шестерню, как показано на изображении ниже. Убедитесь, что вы покрыли все стороны, затем удалите излишки перед установкой шестерни обратно в экструдер.

Сборка экструдера

Шаг 1: Сборка экструдера

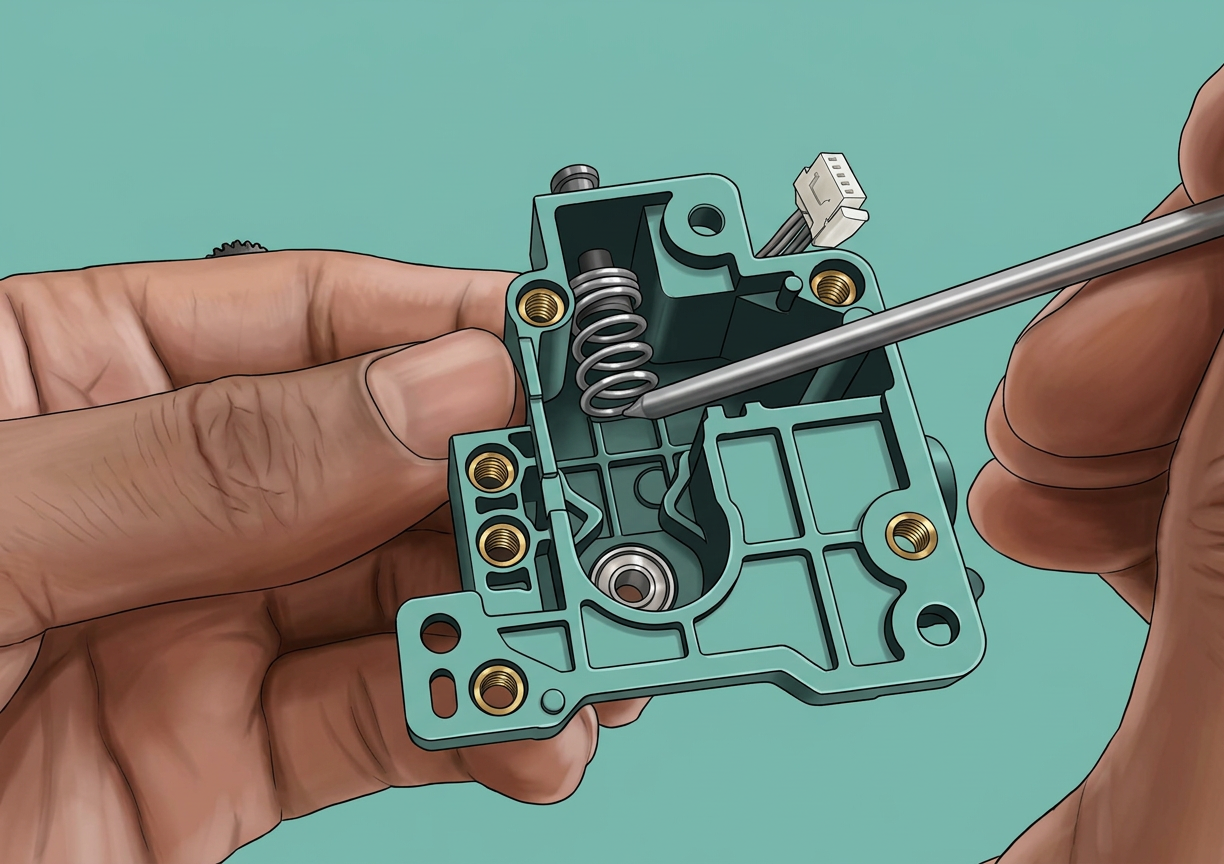

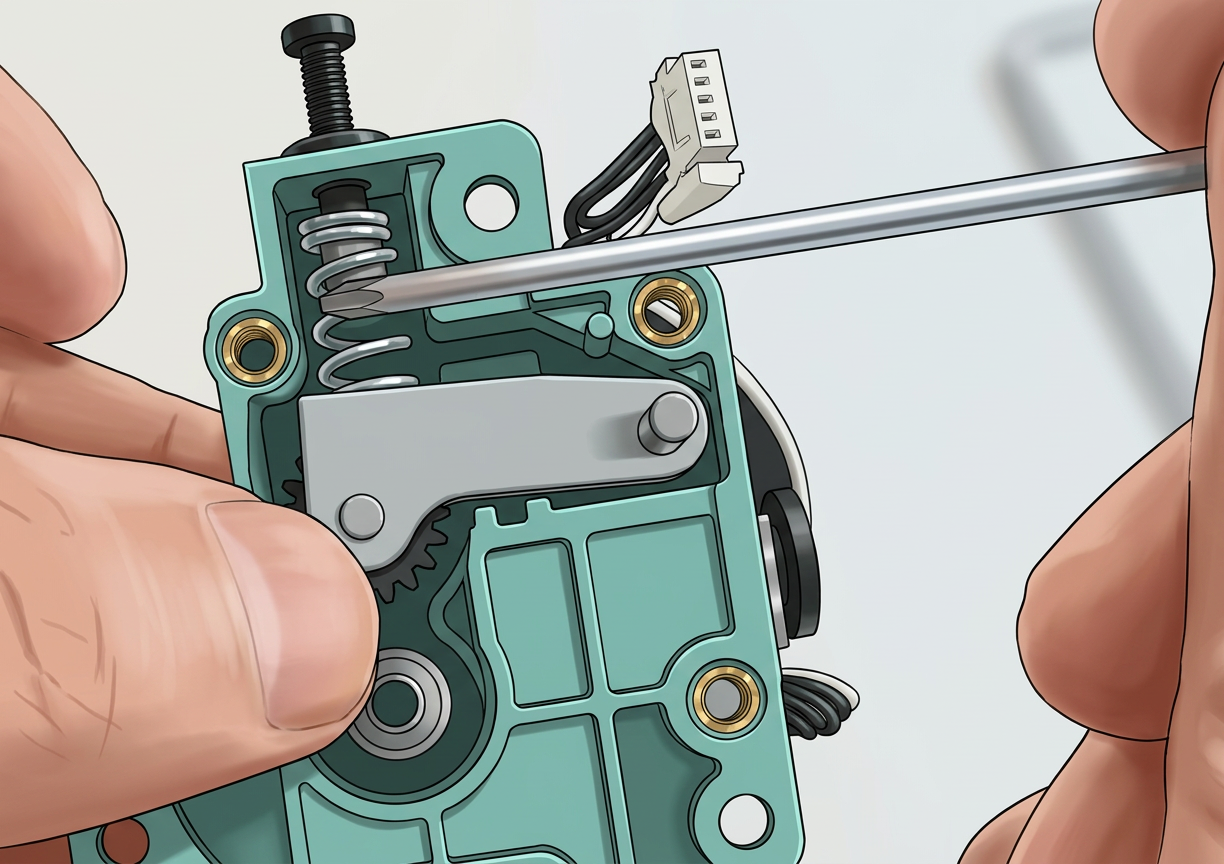

1. Установите шестерню и пружину.

2. Верните большую шестерню на место.

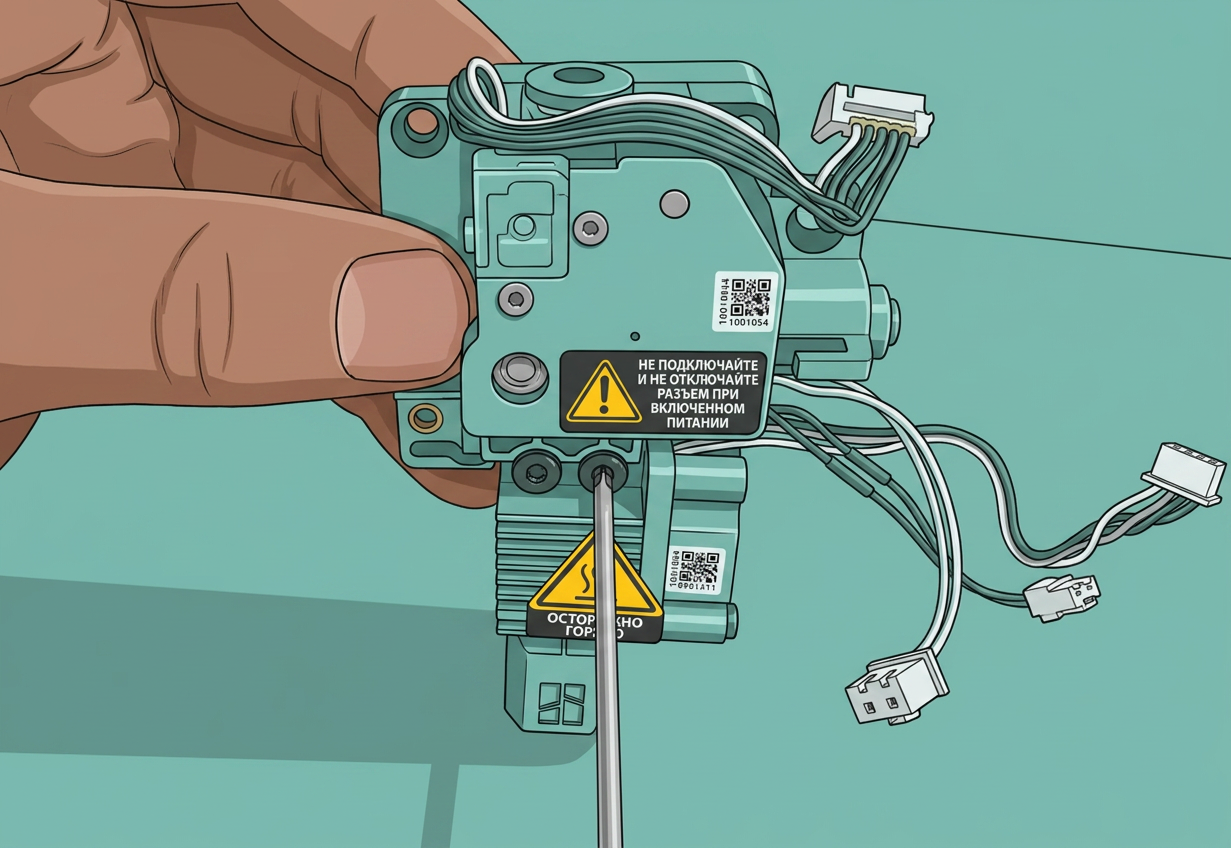

3. Установите заднюю крышку и используйте шестигранный ключ H2.0, чтобы затянуть 4 винта на место.

4. Поверните винт натяжения назад до щелчка.

5. Поверните большую шестерню вручную, чтобы проверить, вращается ли она нормально.

Шаг 2: Установка хотенда

Верните хотенд на место и затяните 2 винта на месте с помощью шестигранного ключа H2.0.

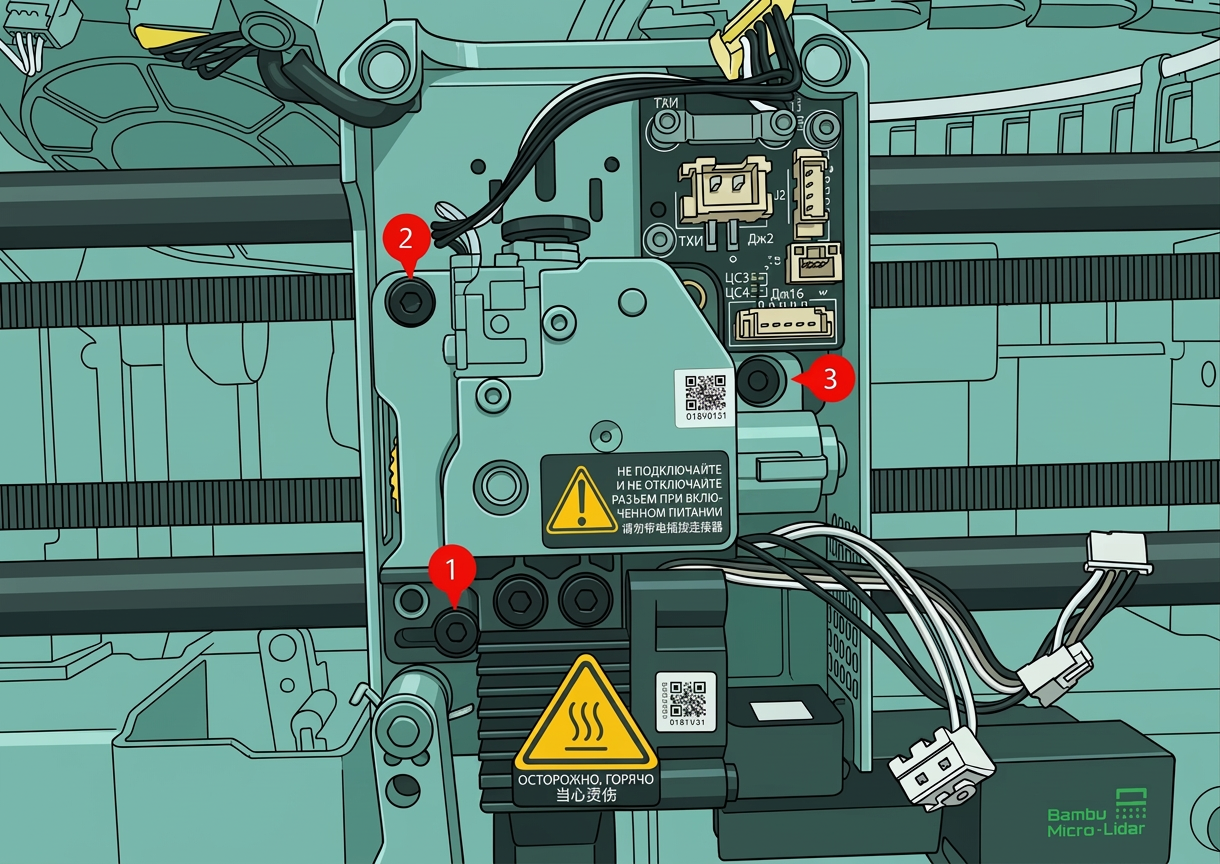

Шаг 3: Установка экструдера

Верните экструдер на место и повторно установите винты с маркировкой 1, 2, 3..

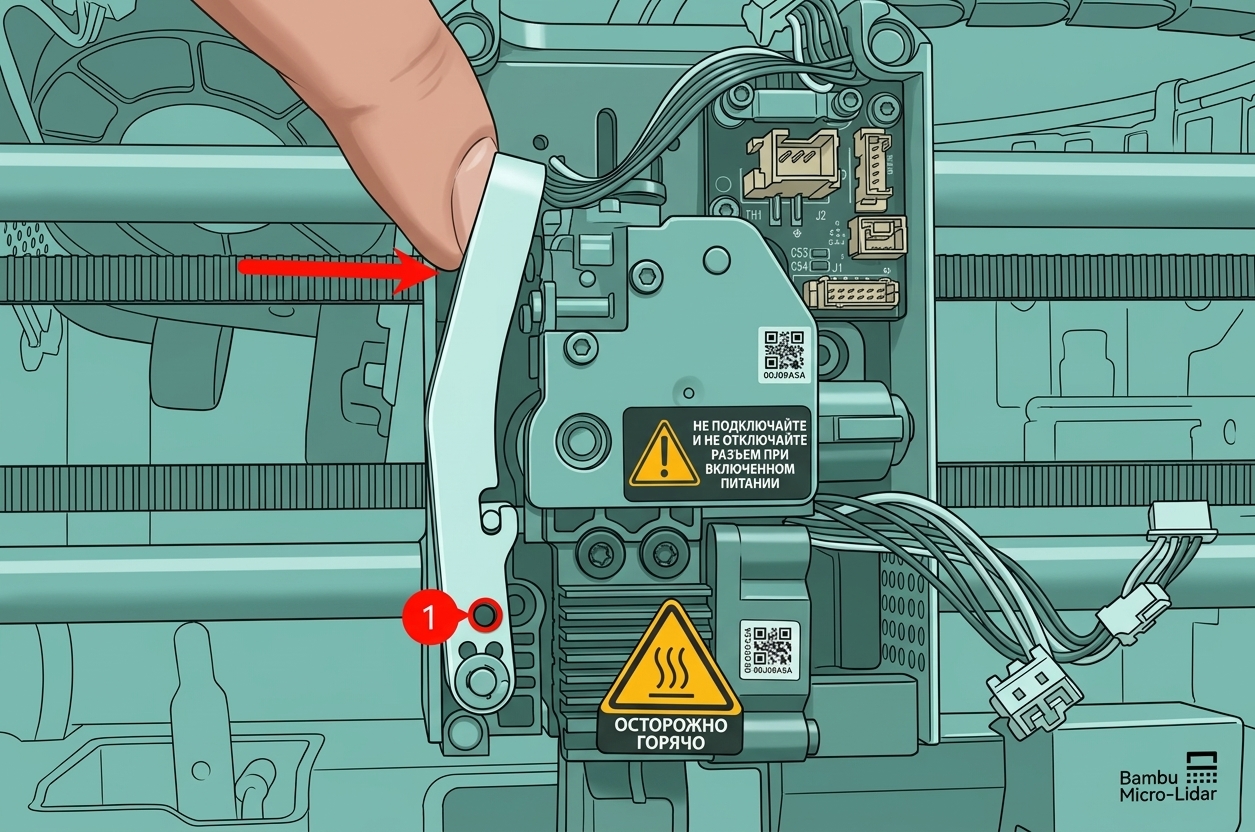

Шаг 4: Установка резака

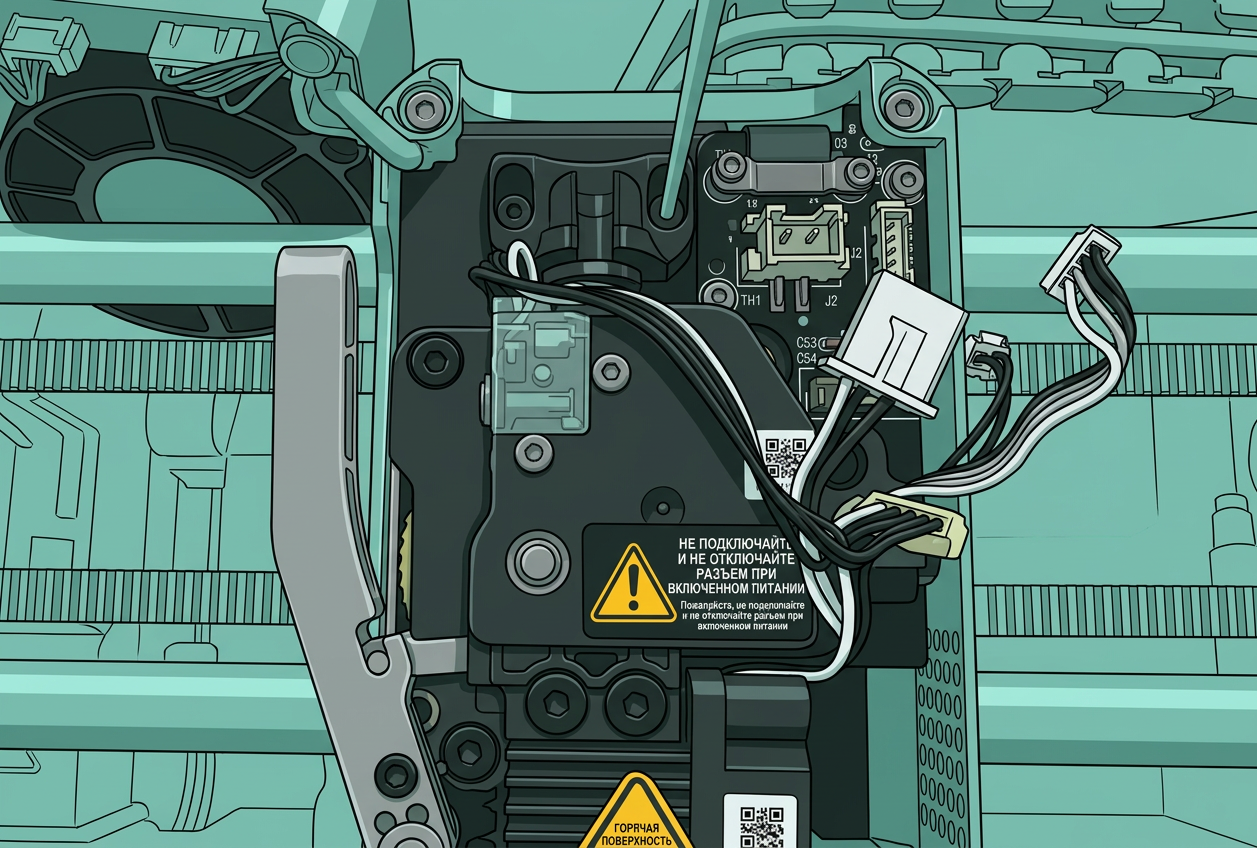

Сбросьте рукоятку резака, как показано на рисунке ниже, и слегка затяните установочный винт на рукоятке.

Примечание:Если винт поврежден, вам может потребоватьсязаменить рычаг резака филаментакоторый содержит запасной винт.

Шаг 5: Установка PTFE трубки

Установите направляющую филамента на место, затем вставьте два винта и слегка затяните их, но не слишком сильно.

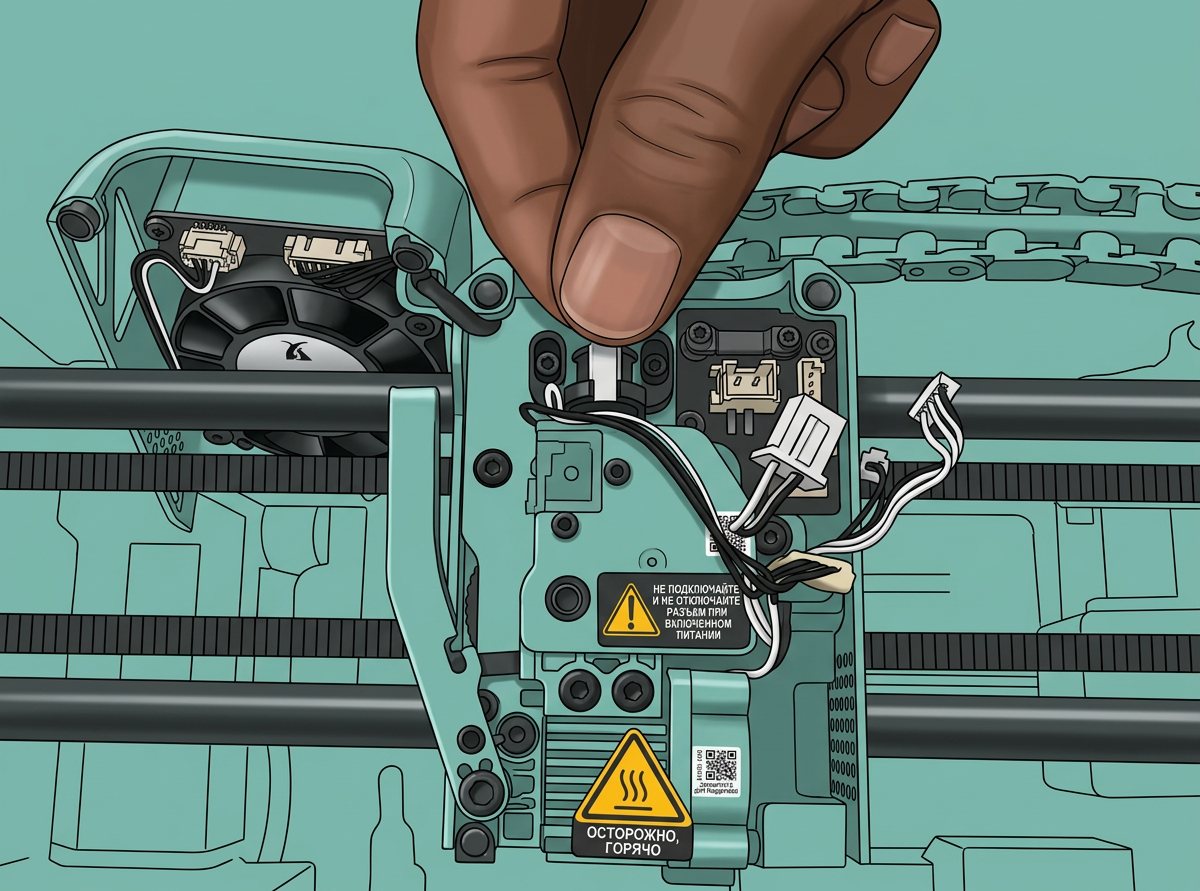

Вставьте PTFE трубку сверху экструдера, поднимите направляющую филамента и затяните винты.

Шаг 6: Подключение кабелей

Подключите датчик филамента, вентилятор охлаждения детали, вентилятор охлаждения хотенда и кабель нагревательного блока хотенда последовательно.

Примечание: Во время этой операции будьте осторожны и убедитесь, что все клеммы правильно выровнены перед вставкой. Некоторые клеммы могут быть нажаты в неправильном состоянии, что приведет к тому, что устройство сообщит об ошибке.

Шаг 7: Установка передней крышки инструментальной головки

Как проверить работоспособность

После настройки проверьте, что всё работает, включив принтер снова и вручную выдавив филамент. Филамент должен течь плавно и равномерно.
