Симптомы неисправности
1. Обрыв филамента в хабе AMS;
2. Требуется внутренняя чистка и обслуживание хаба AMS.
Руководства по эксплуатации

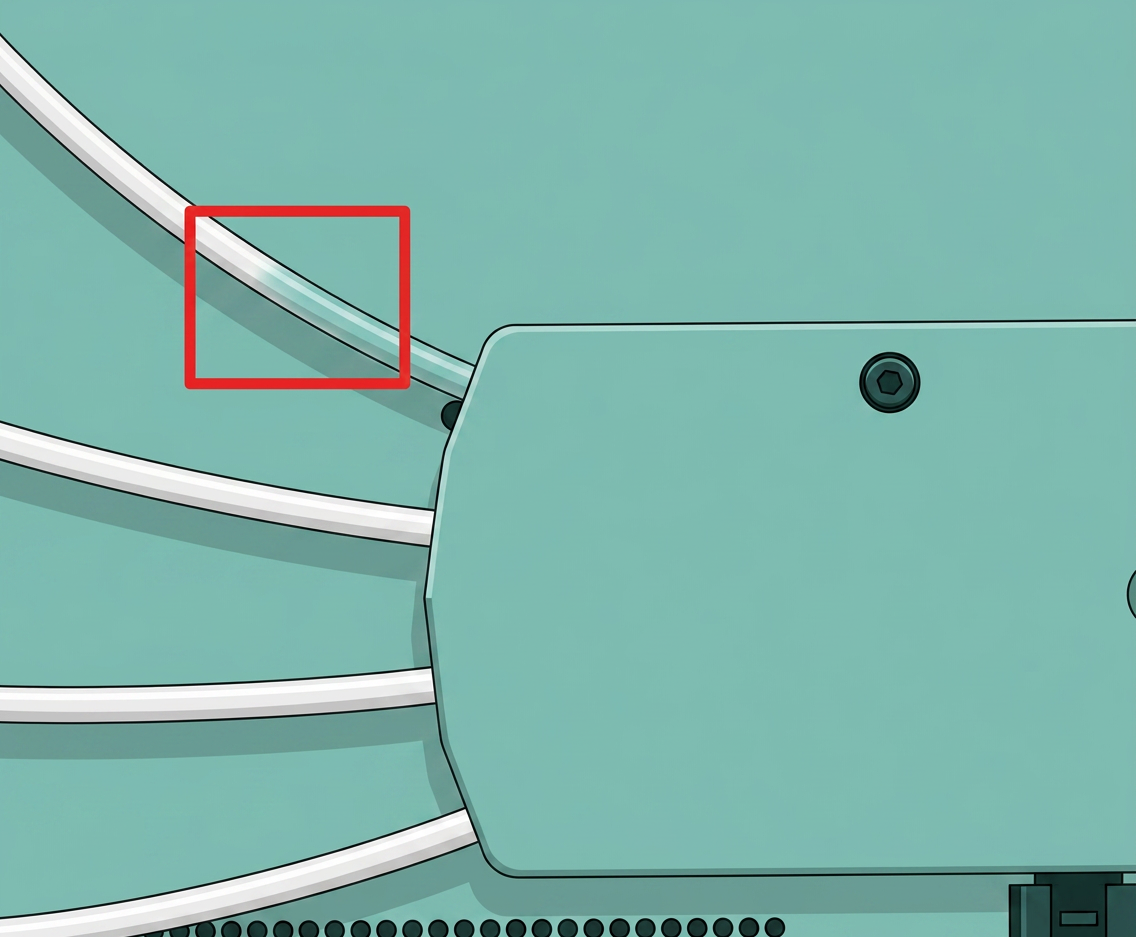

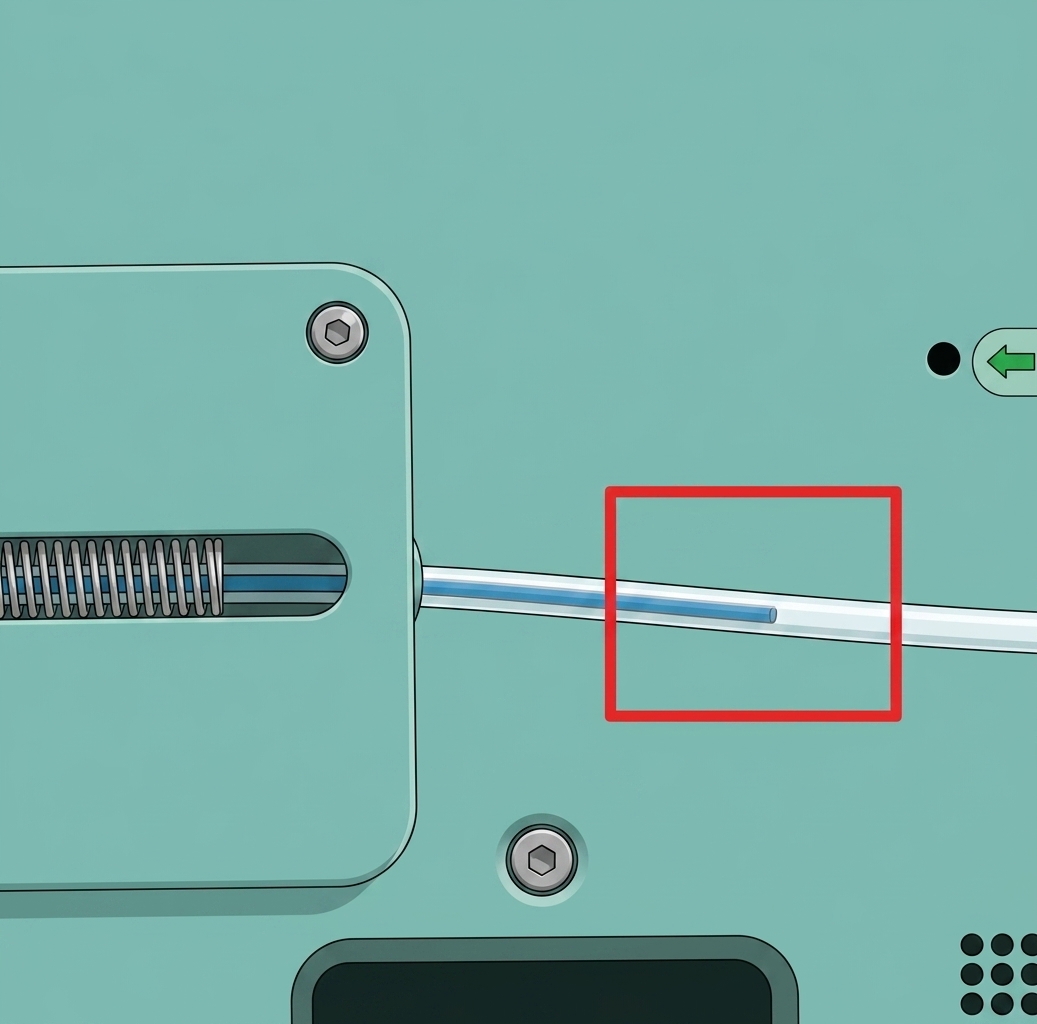

Случай 1: Филамент оборвался в ПТФЭ-трубке
В этом случае часто достаточно просто вытянуть филамент, вытянув ПТФЭ-трубку. Вы можете посмотреть соответствующее видео о замене ПТФЭ-трубки хаба AMS.
 |
 |
ams-hub">Случай 2: Филамент оборвался внутри хаба AMS
В этом случае необходимо разобрать хаб AMS и очистить его. Шаги выполнения следующие:
1. Снимите хаб AMS с принтера
Согласно видео в случае 1, снимите хаб AMS с принтера и отсоедините соединительные кабели и трубки для филамента к каждому модулю AMS.
2. Разберите и очистите хаб AMS

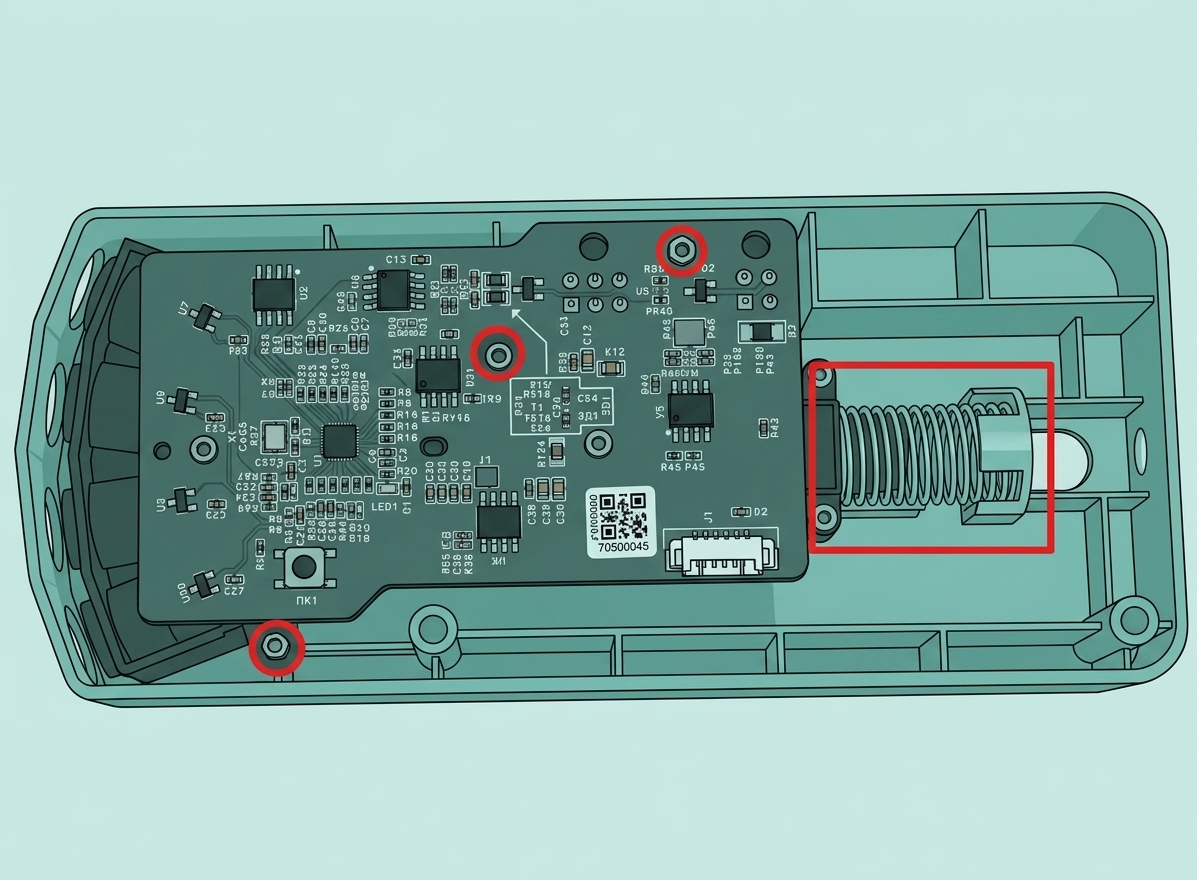

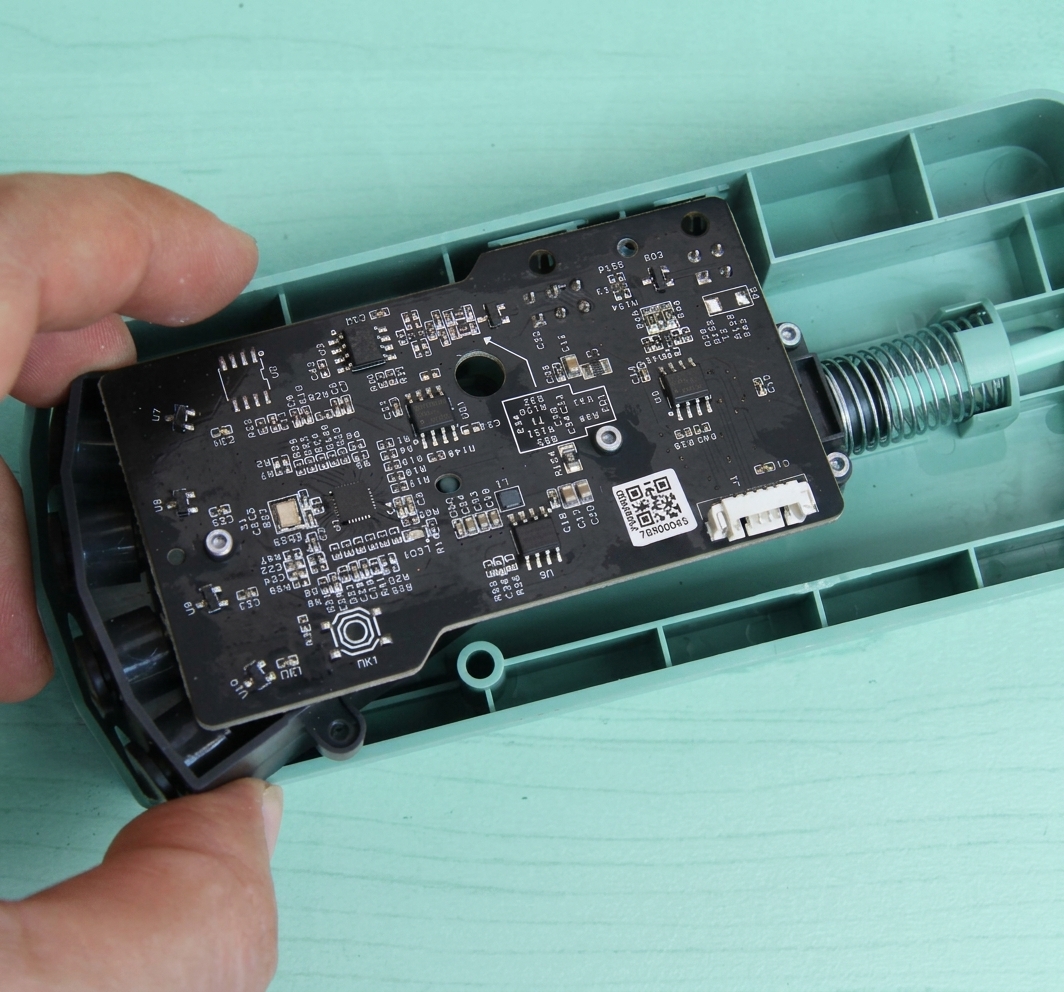

Открутите 3 винта шестигранным ключом H1.5, как показано на рисунке ниже, затем извлеките плату в сборе.
 |
 |

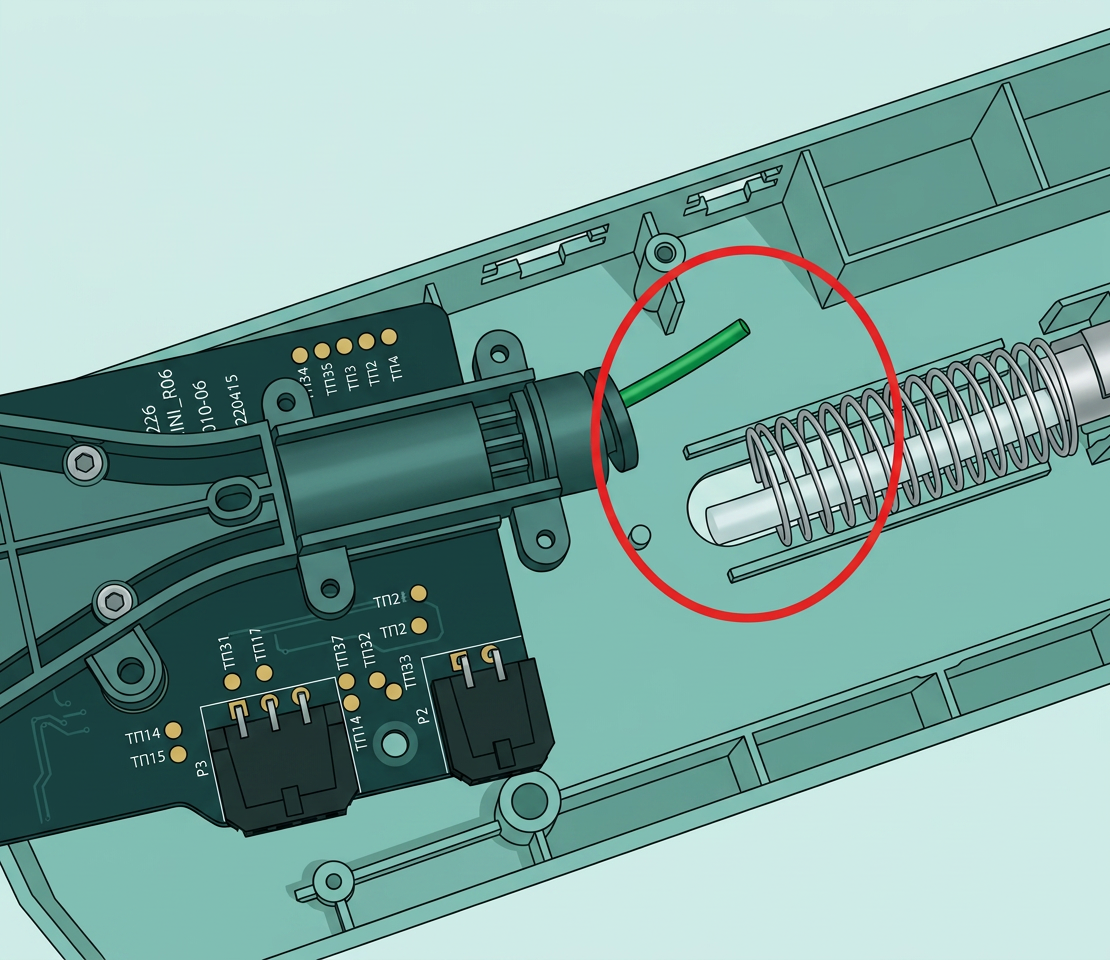

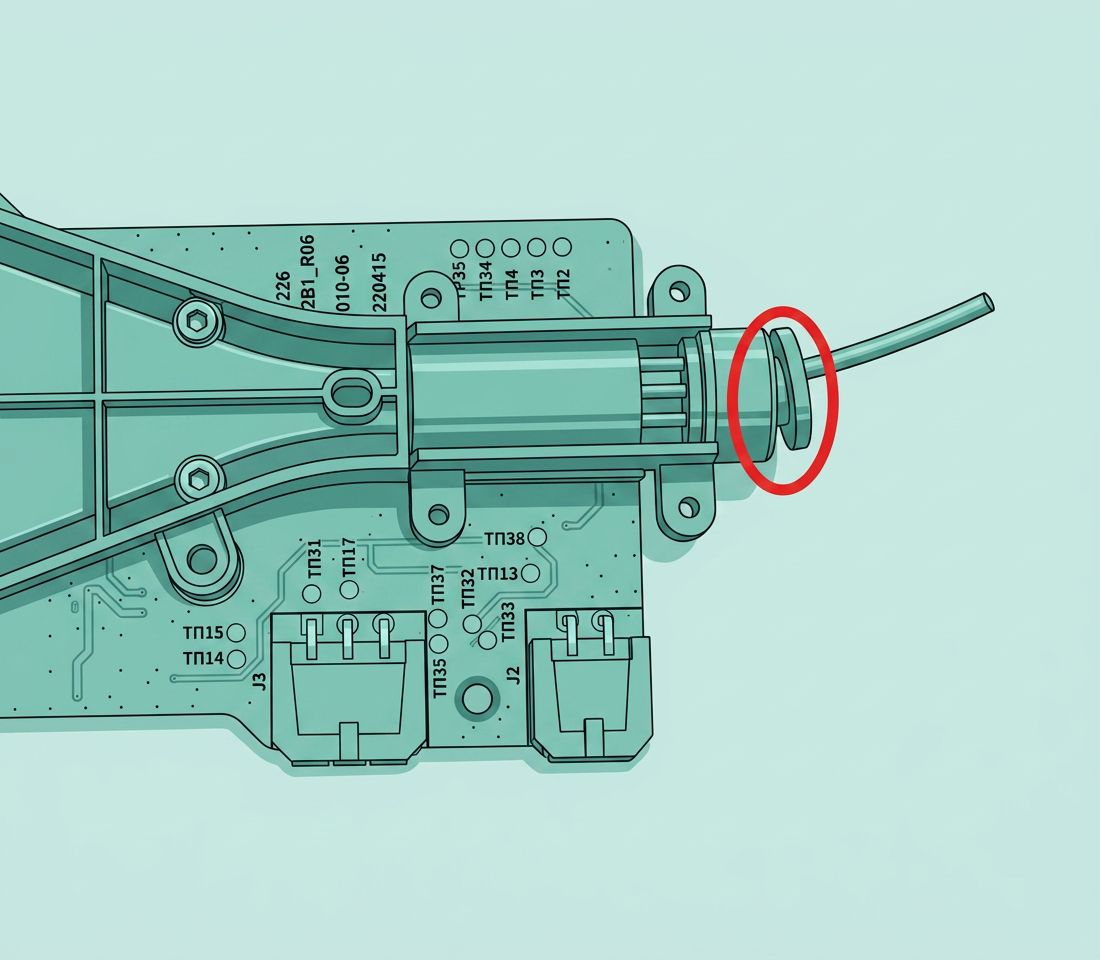

Нажмите на коннектор трубки, чтобы отсоединить ПТФЭ-трубку. Если обнаружен обрыв филамента, просто извлеките его.
 |
 |

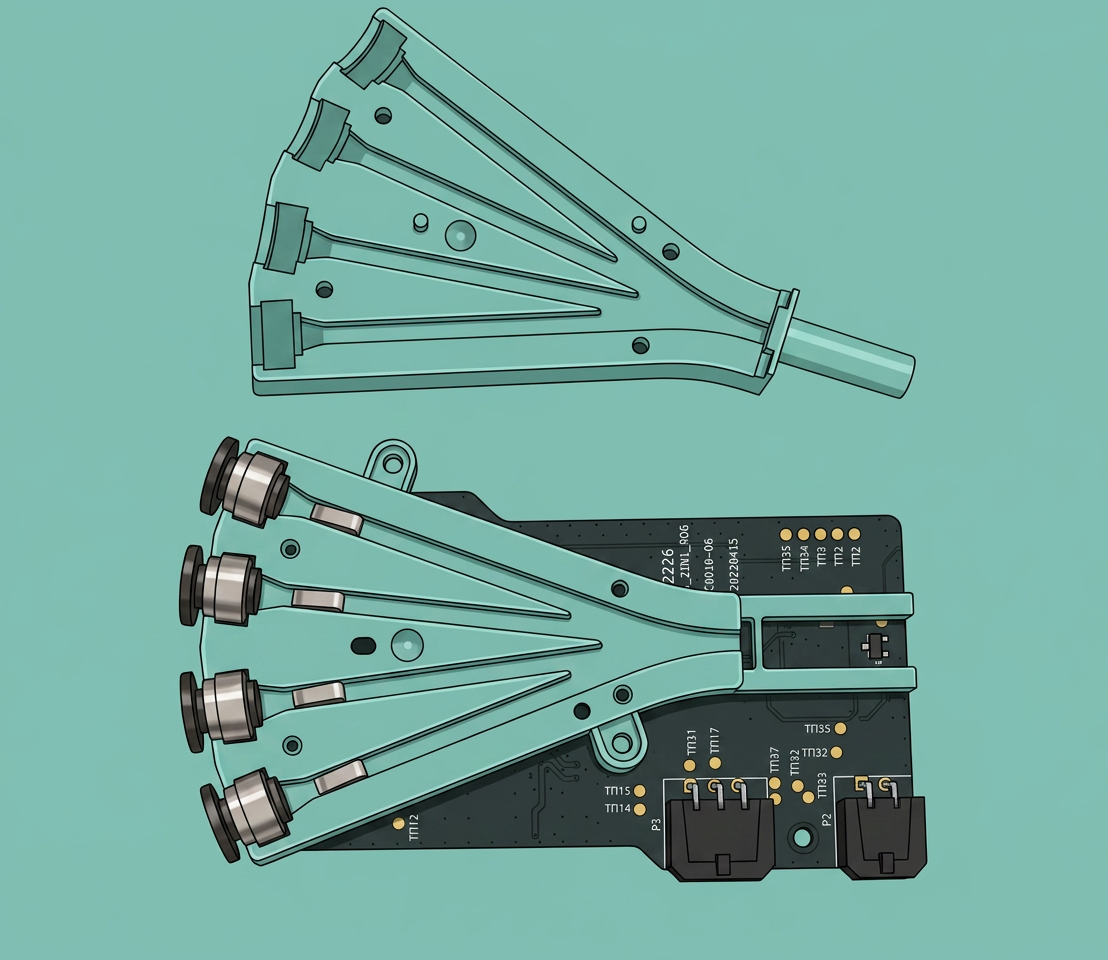

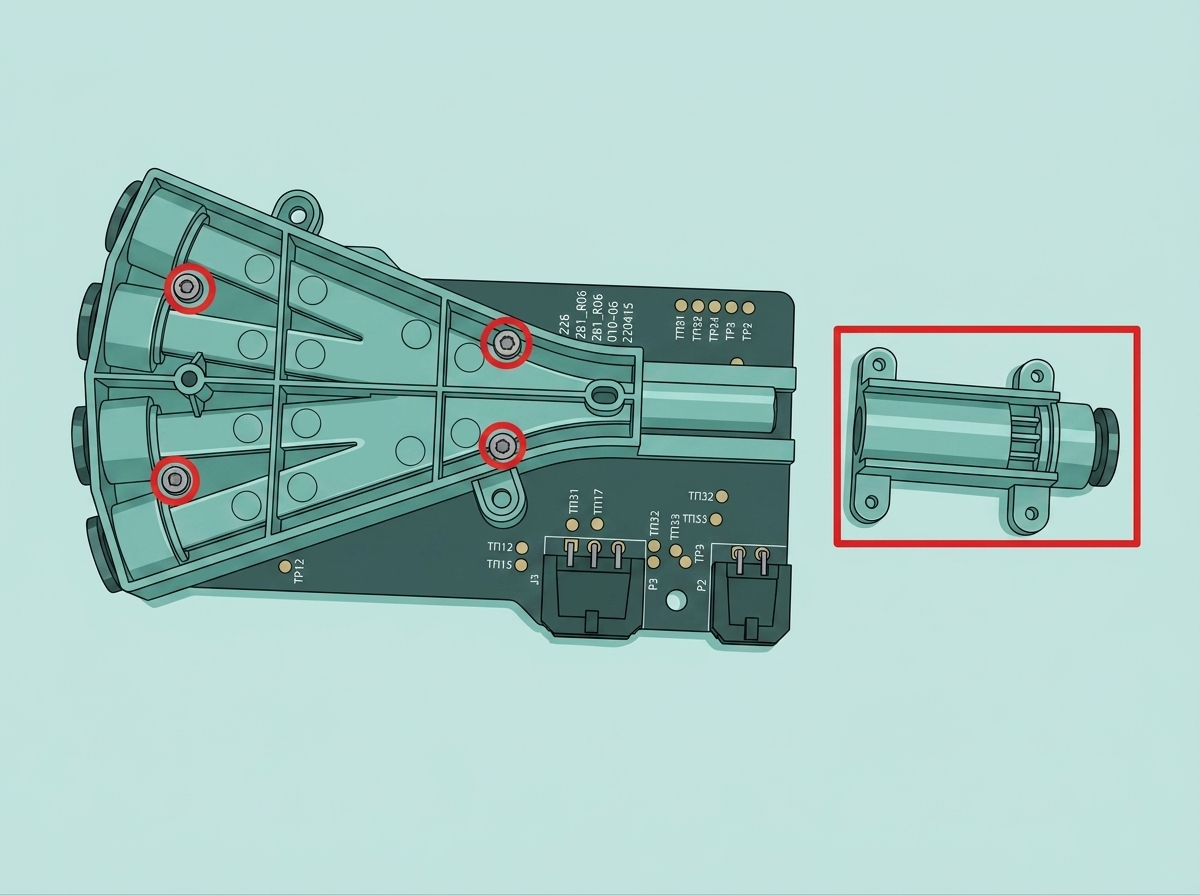

Снимите соединитель филаментной трубки с правой стороны, открутите 4 винта, чтобы открыть крышку, и удалите загрязнения внутри.
 |
 |
3. Соберите хаб AMS

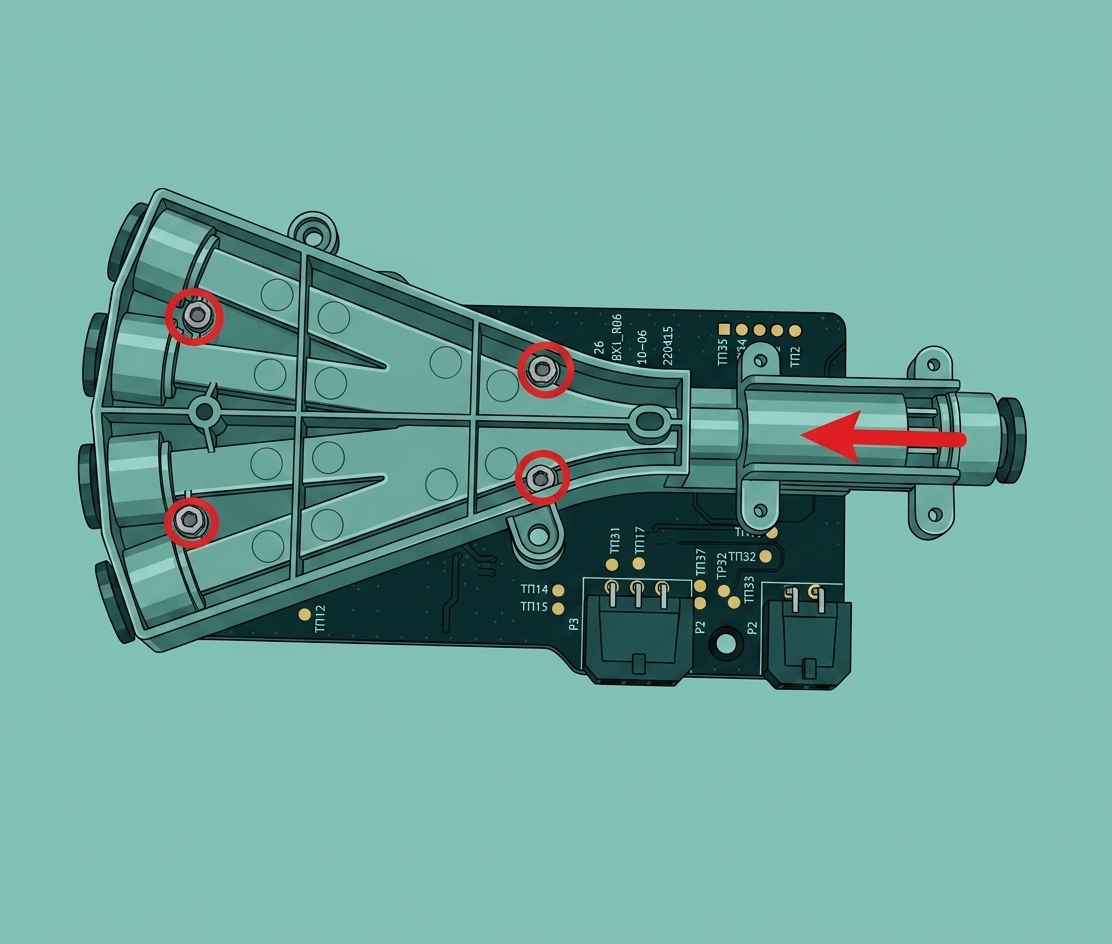

После очистки установите коннекторы трубок заново, закройте крышку и закрепите 4 винтами. Затем установите узел соединения трубки с правой стороны.
 |
 |

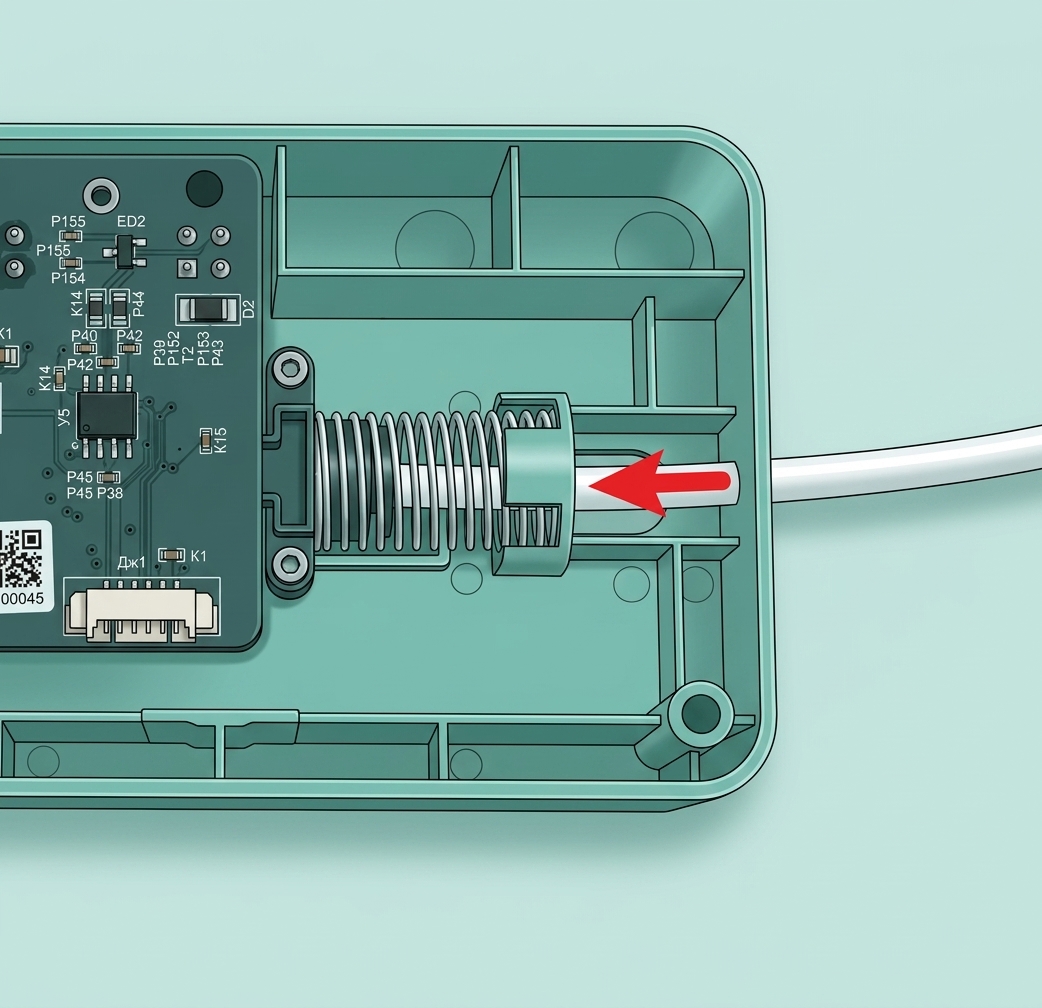

Установите плату в сборе в корпус, убедитесь, что пружина установлена на своем месте, затем подключите ПТФЭ-трубку с правой стороны.
 |
 |
4. Установите хаб AMS на принтер
Пожалуйста, обратитесь к видео в случае 1 для установки хаба AMS на принтер или воспользуйтесь следующей ссылкой для завершения установки.
