internal-power-supply">Внутренний блок питания X1E

В связи с изменениями продукта X1E был изменен модуль питания, увеличена мощность и добавлен охлаждающий вентилятор.

На этой странице приведены соответствующие инструкции по разборке и сборке внутреннего блока питания X1E, а также объяснены соответствующие меры предосторожности. Вы также можете обратиться к этой странице для разборки и сборки сменных частей, участвующих в этом процессе.

Список деталей

Список сопутствующих деталей

№	Описание	Изображения	№	Описание	Изображения

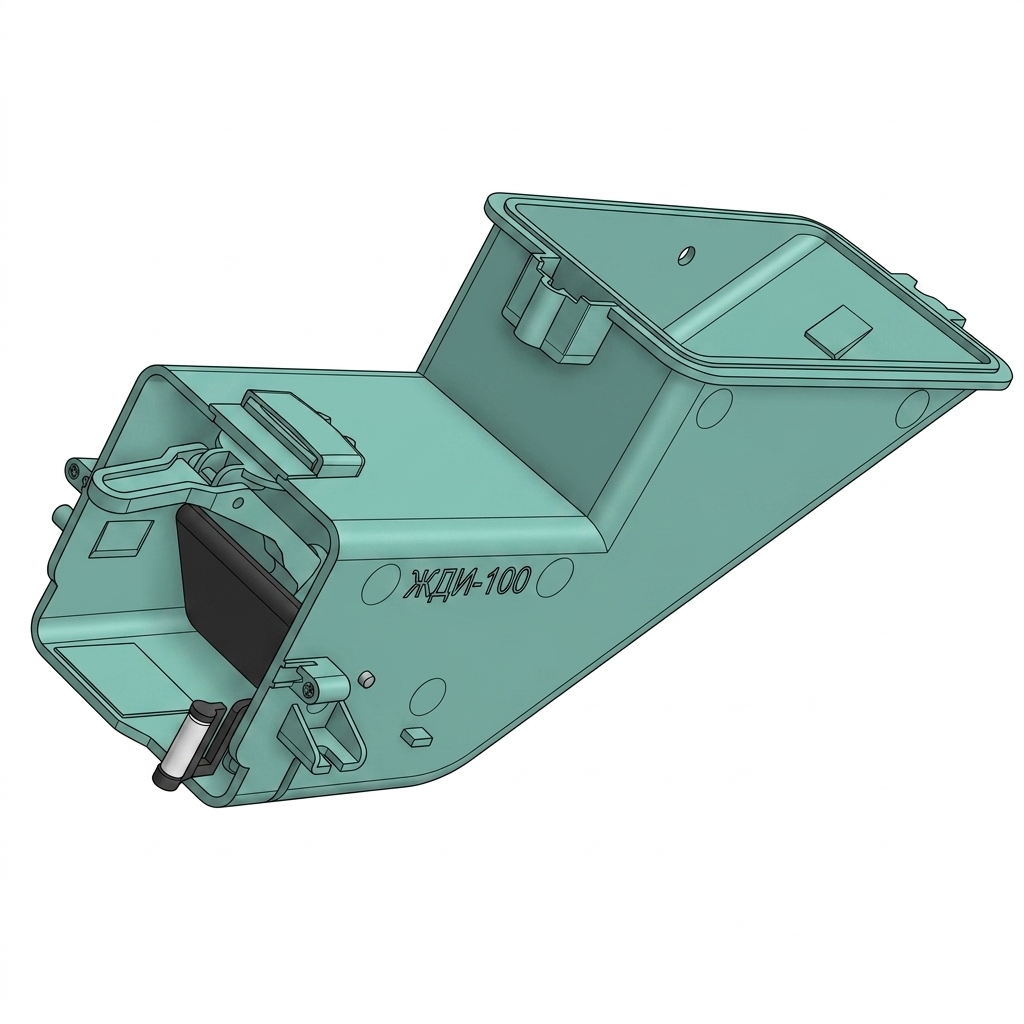

1	Задняя металлическая панель X1E		2	Желоб для отходов
3	Вентилятор регулятора температуры камеры		4	Плата сетевого интерфейса и подключения AMS

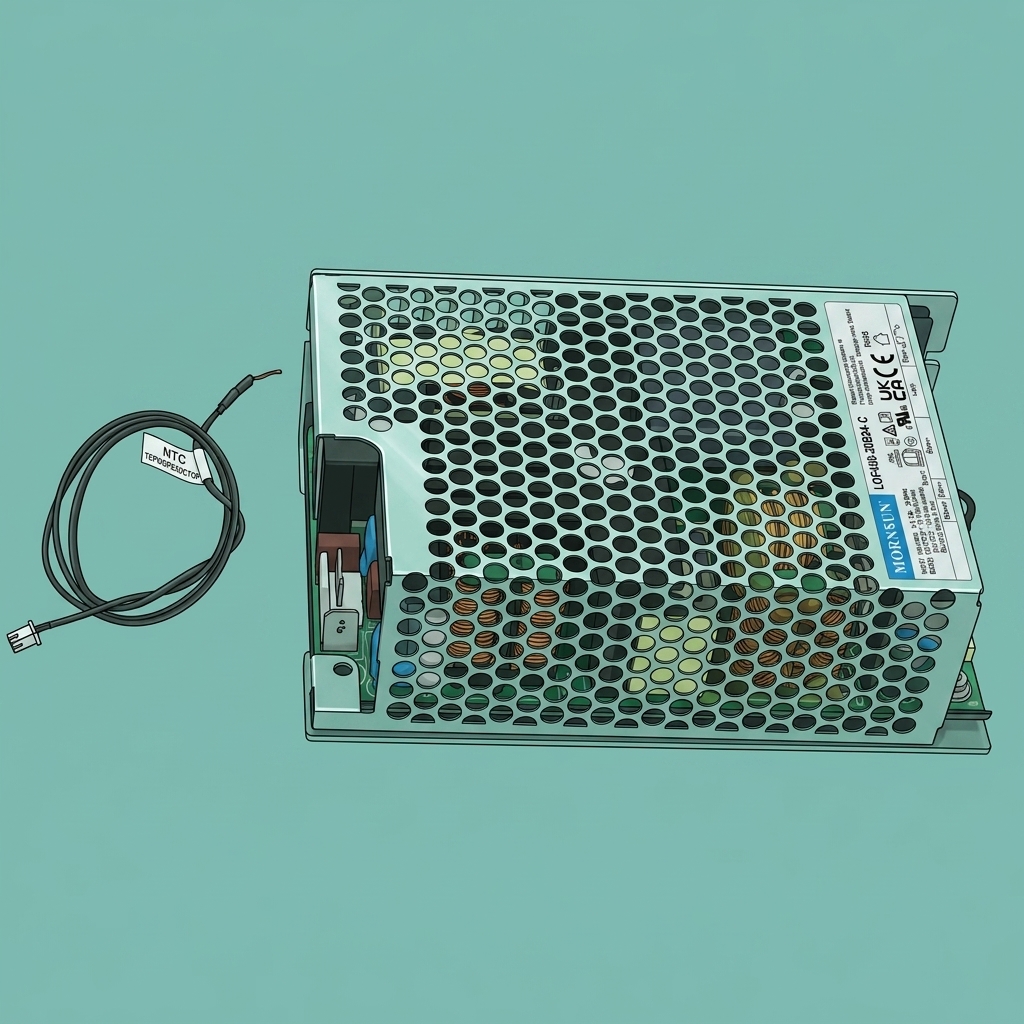

5	Охлаждающий вентилятор питания		6	Внутренний блок питания (24В 450Вт)

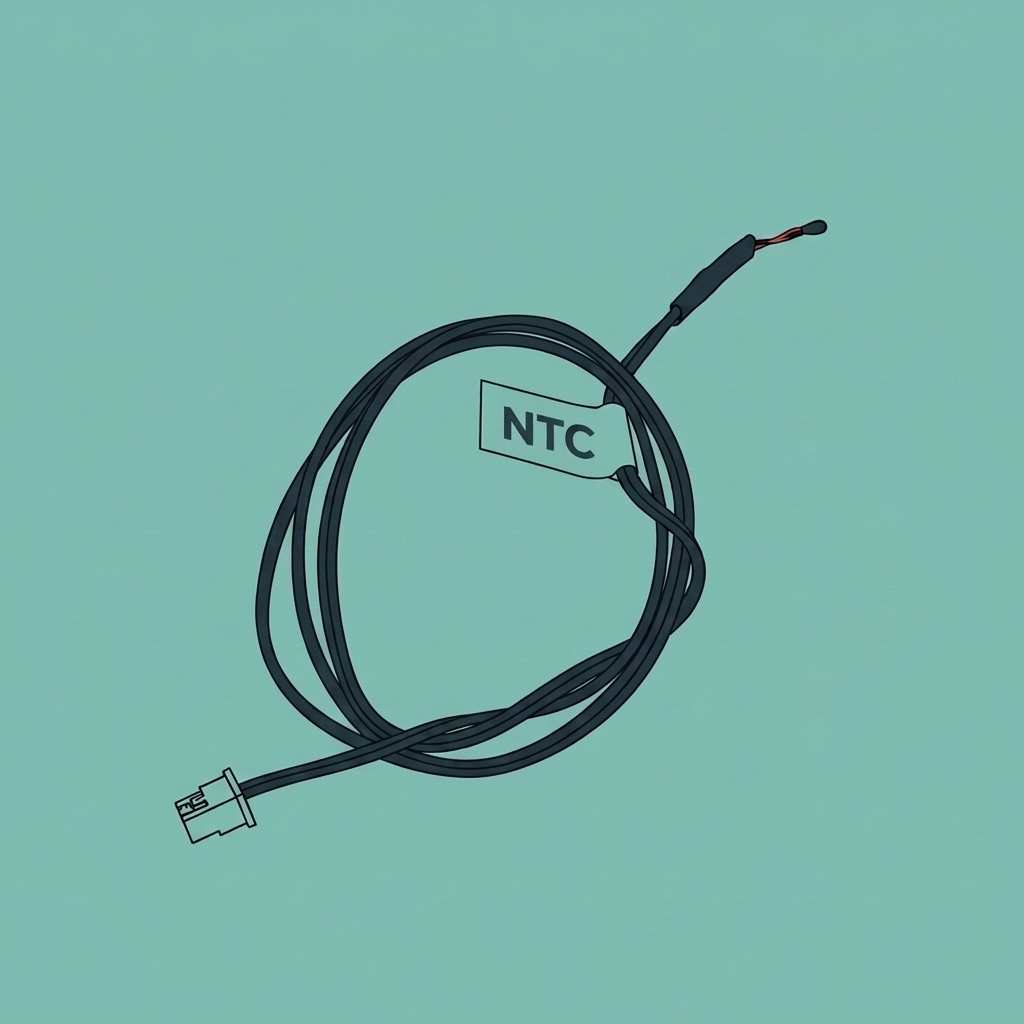

7	NTC для блока питания (пакет кабелей)

Список винтов

Необходимые инструменты и материалы

Шестигранный ключ H1.5 / H2.0

Крестовая отвертка

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить питание принтера перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и возникновению опасных ситуаций.

При выполнении технического обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы избежите потенциального повреждения электронных компонентов принтера и обеспечите безопасное и эффективное выполнение работ по техническому обслуживанию.

Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Разборка

Шаг 1: Снимите заднюю панель

Снимите стеклянную крышку, а затем, как показано на Рисунке 1-1-1, открутите 9 винтов A, 4 винта B и 1 винт C с помощью шестигранного ключа H2.0;

Как показано на Рисунке 1-1-2, сначала немного сдвиньте заднюю панель вправо и ослабьте крепление задней панели к натяжителю с правой стороны;

Как показано на Рисунке 1-1-3, приложите усилие влево, освободите заднюю панель от левого натяжителя и снимите заднюю панель.

Рис. 1-1-1	Рис. 1-1-2	Рис. 1-1-3

Шаг 2: Снимите желобок для излишков

Как показано на Рисунке 1-2-1, открутите 2 винта D с помощью шестигранного ключа H1.5;

Как показано на Рисунке 1-2-2, открутите 1 винт E с помощью шестигранного ключа H2.0;

Снимите желобок для излишков, как показано на Рисунке 1-2-3.

Рис. 1-2-1	Рис. 1-2-2	Рис. 1-2-3

chamber-temperature-regulator-fan">Шаг 3: Снимите вентилятор регулятора температуры камеры

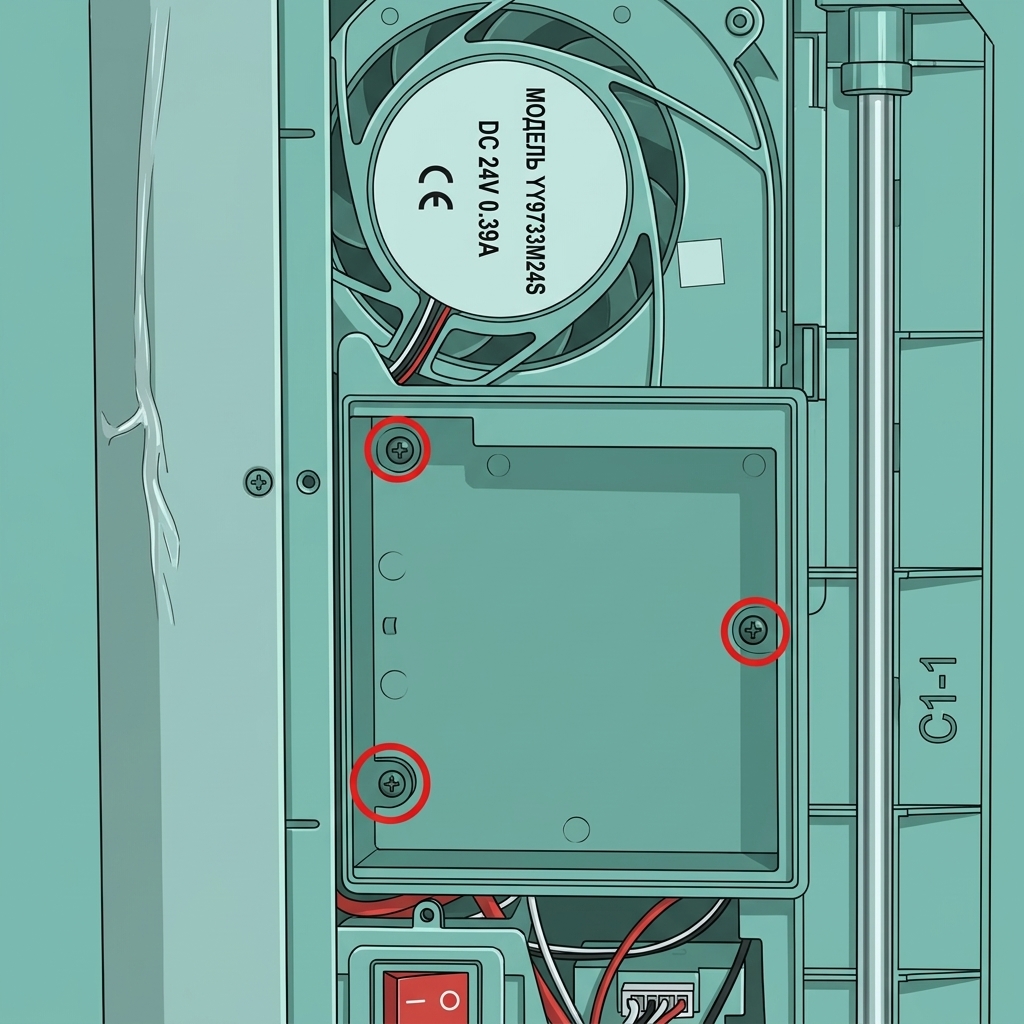

Как показано на Рисунке 1-3-1, открутите 3 винта B с помощью шестигранного ключа H2.0 и снимите воздуховод;

Как показано на Рисунке 1-3-2, отсоедините подключение вентилятора от разъема с маркировкой FAN1 на главной плате управления, ослабьте кабель вентилятора от трех кабельных стяжек и открутите 1 винт F с помощью шестигранного ключа H2.0;

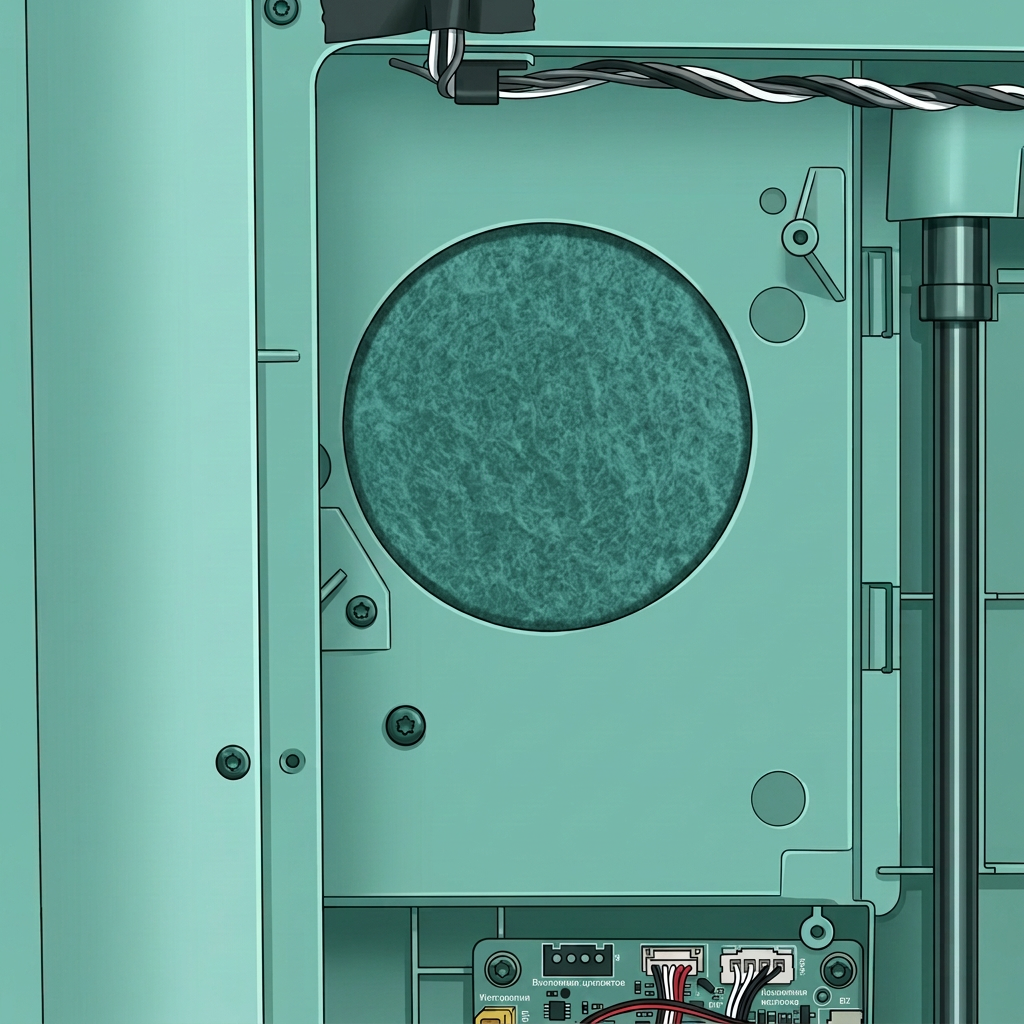

Снимите вентилятор регулятора температуры камеры, как показано на Рисунке 1-3-3.

(Вам нужно снять воздуховод только при замене блока питания)

Рис. 1-3-1	Рис. 1-3-2	Рис. 1-3-3

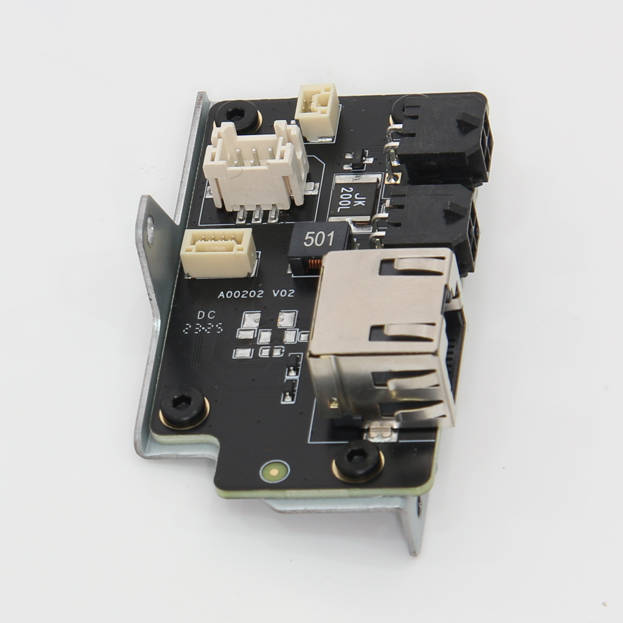

Шаг 4: Снимите сетевой интерфейс и плату подключения AMS

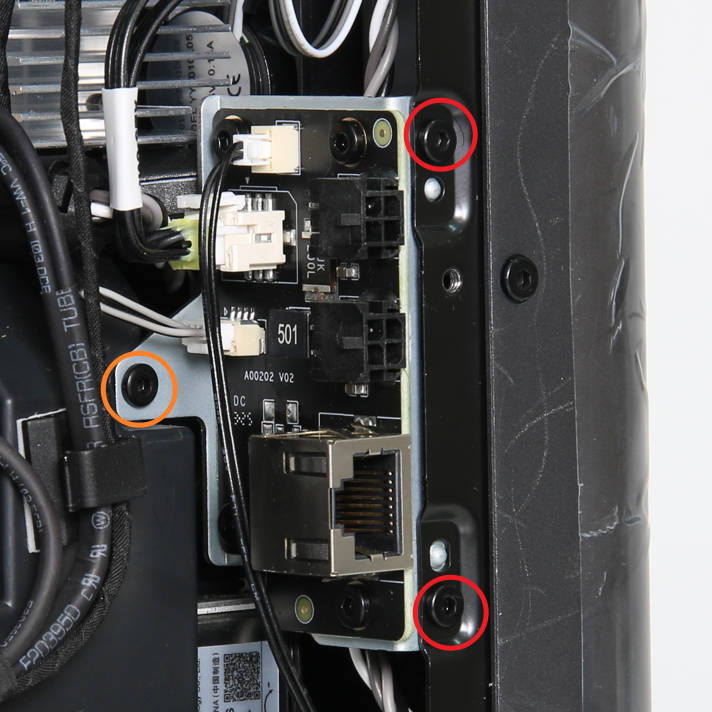

Как показано на Рисунке 1-4-1, открутите 2 винта G и 1 винт F с помощью шестигранного ключа H2.0, чтобы ослабить плату с держательной пластиной;

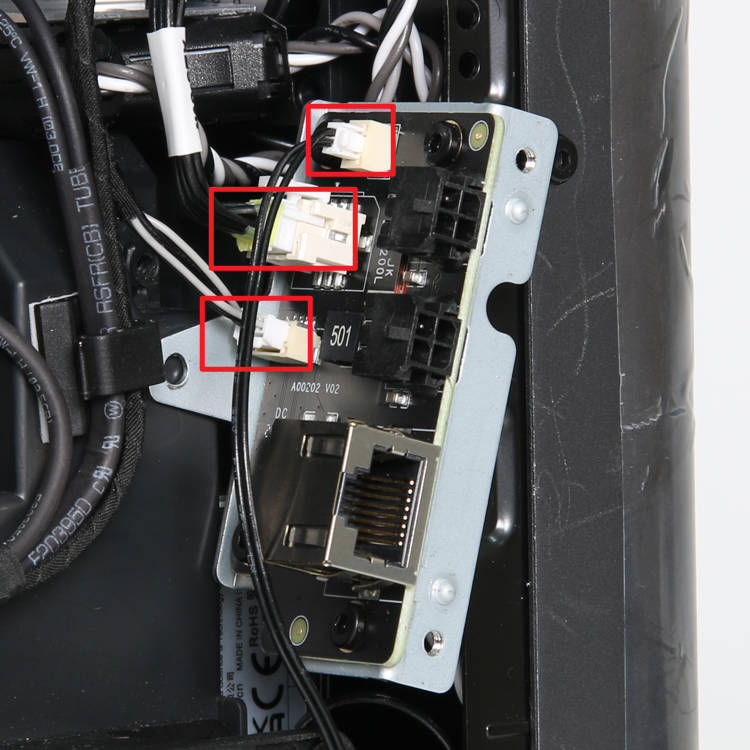

Как показано на Рисунке 1-4-2, отсоедините три разъема и снимите сетевой интерфейс и плату подключения AMS;

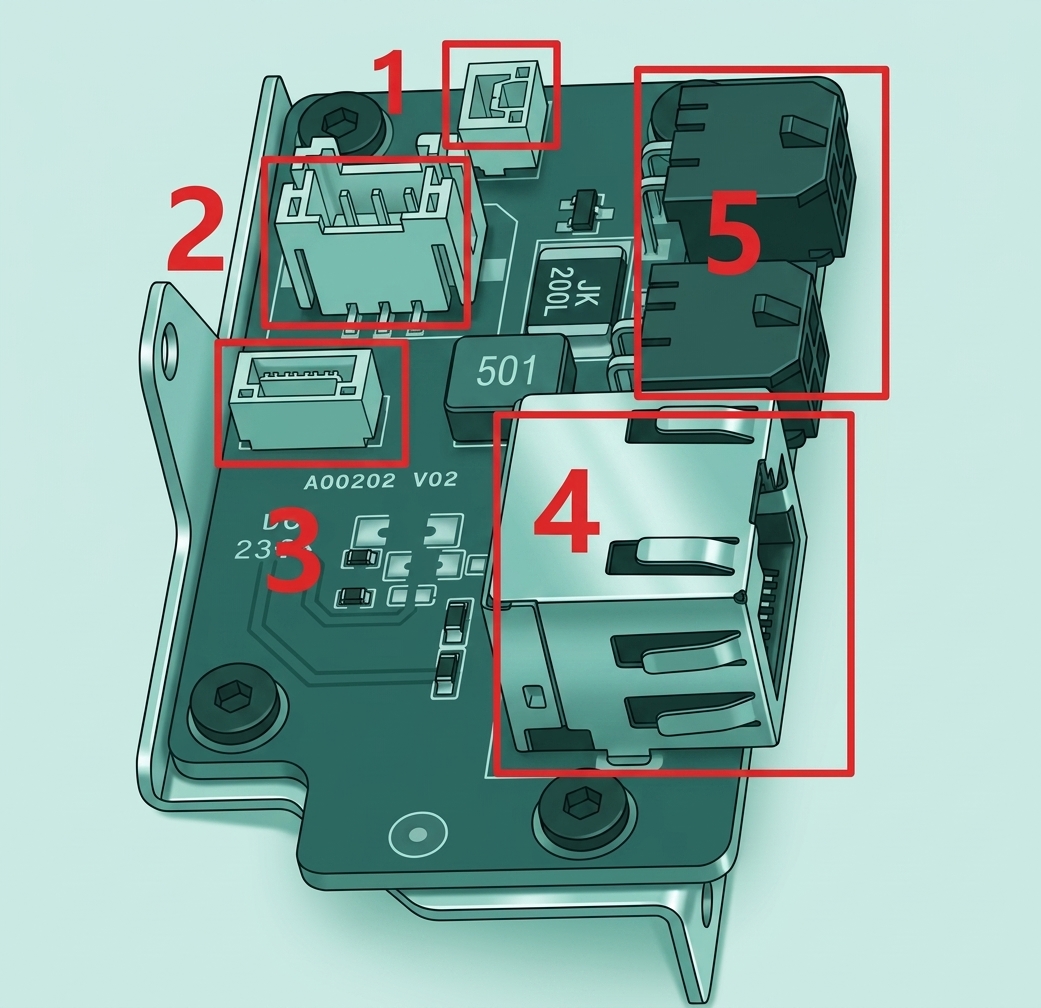

Как показано на Рисунке 1-4-3, пронумерованные разъемы подключены к следующим объектам:

1- Плата управления нагревателем камеры 2- Плата MC 3- Плата сетевого интерфейса 4- Сетевой кабель 5- AMS

Рис. 1-4-1	Рис. 1-4-2	Рис. 1-4-3

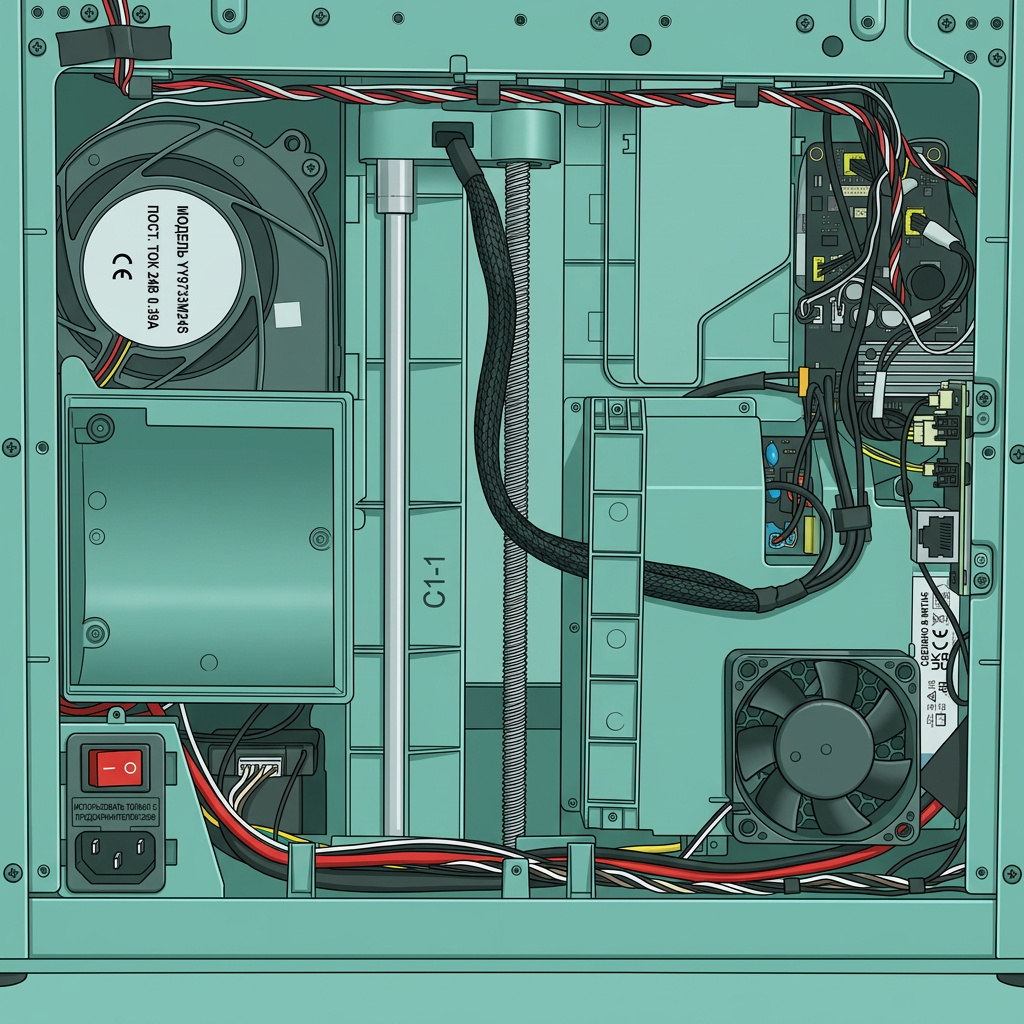

Шаг 5: Снимите вентилятор охлаждения питания

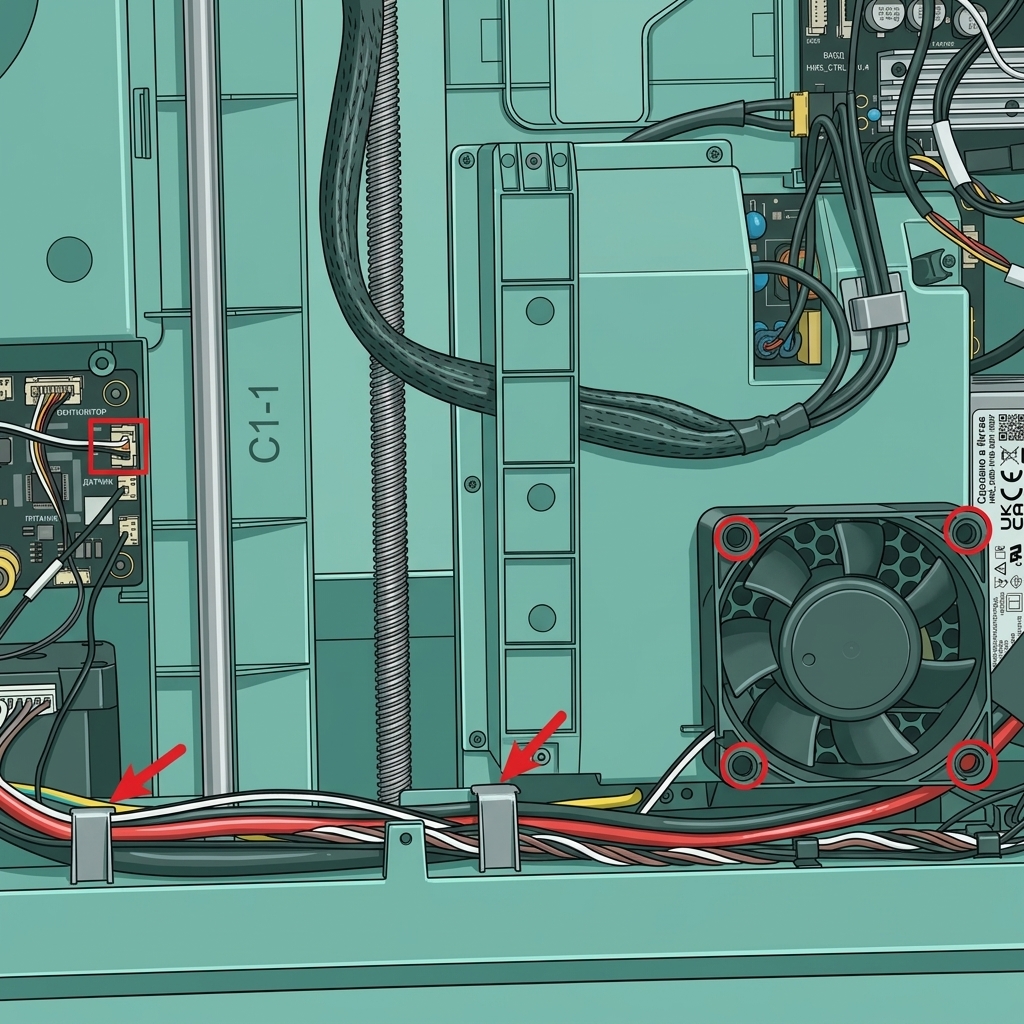

Как показано на Рисунке 1-5-1, отсоедините кабель вентилятора охлаждения питания от платы управления нагревателем камеры, открутите 4 винта G и снимите вентилятор охлаждения питания.

Рис. 1-5-1

Шаг 6: Снимите внутренний блок питания

Как показано на Рисунке 1-6-1, отсоедините кабель NTC блока питания от платы управления нагревателем, ослабьте кабель NTC от кабельных зажимов на основании, открутите 7 винтов D с помощью шестигранного ключа H1.5 и откройте защитную крышку питания;

Как показано на Рисунке 1-6-2 и Рисунке 1-6-3, отсоедините входной кабель блока питания, снимите резиновый чехол с заземляющего штекера, нажмите, чтобы разблокировать штекер и снимите розетку, и ослабьте 1 винт крестовой отверткой, чтобы отсоединить черный заземляющий кабель;

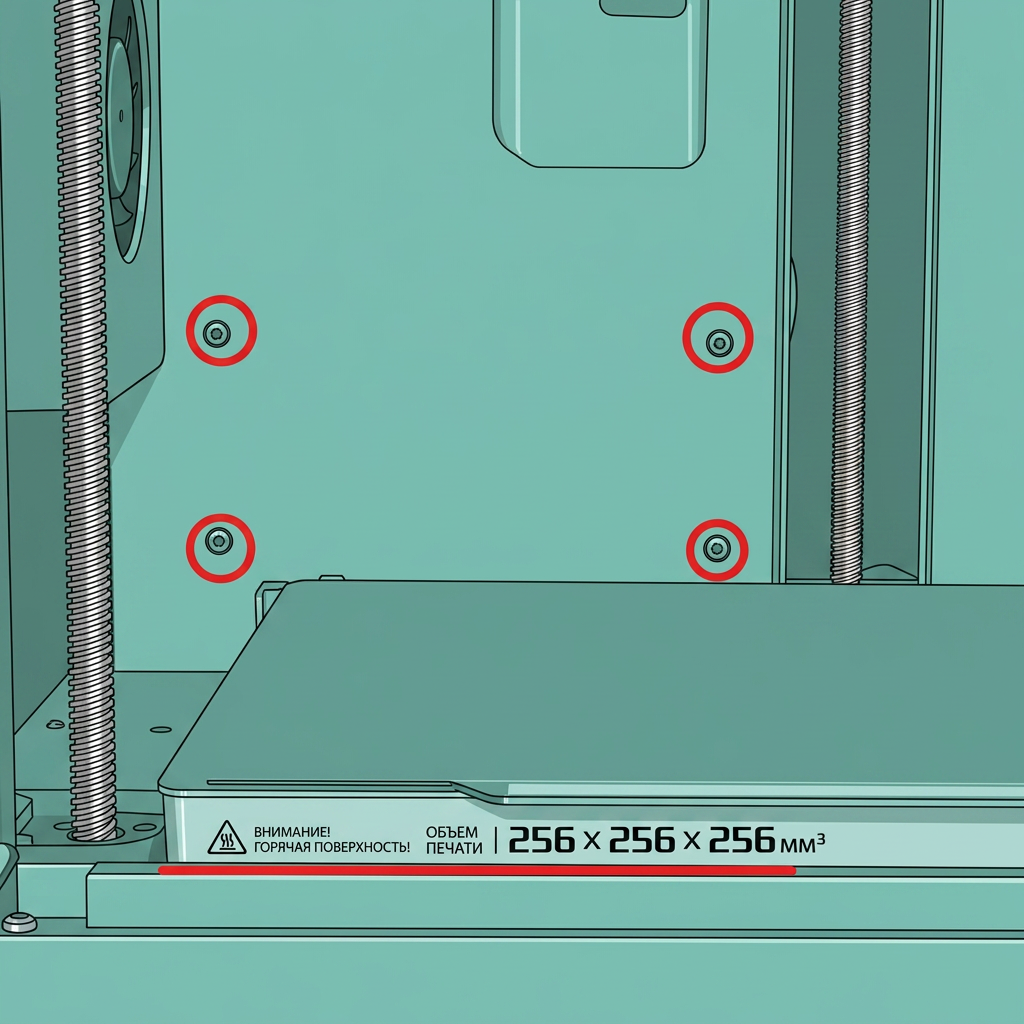

Как показано на Рисунке 1-6-4, потянув ремень оси Z, опустите нагревательный стол вниз и открутите 4 винта H, используя шестигранный ключ H2.0;

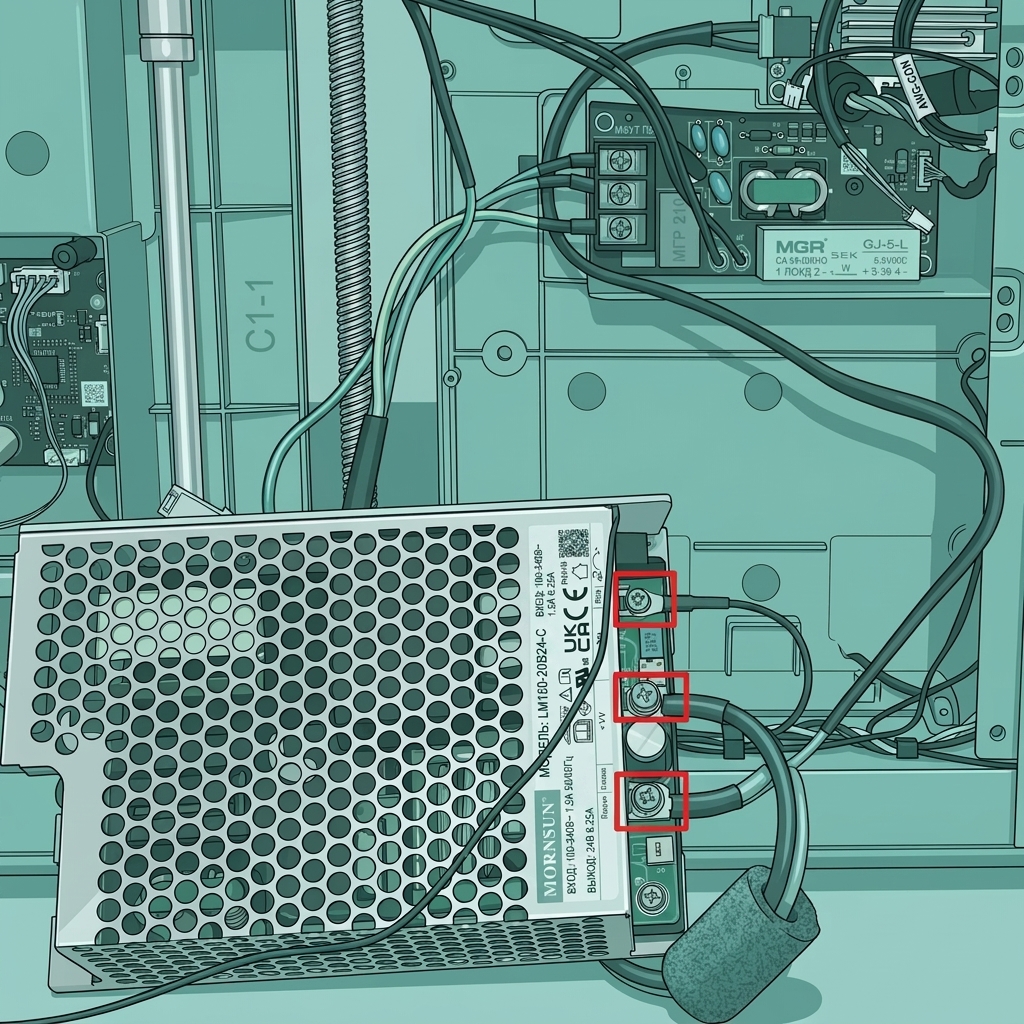

Как показано на Рисунке 1-6-5, извлеките блок питания, ослабьте 3 винта крестовой отверткой, отсоедините силовой кабель нагревательного модуля, силовой кабель платы MC и его заземляющий кабель, а затем снимите блок питания;

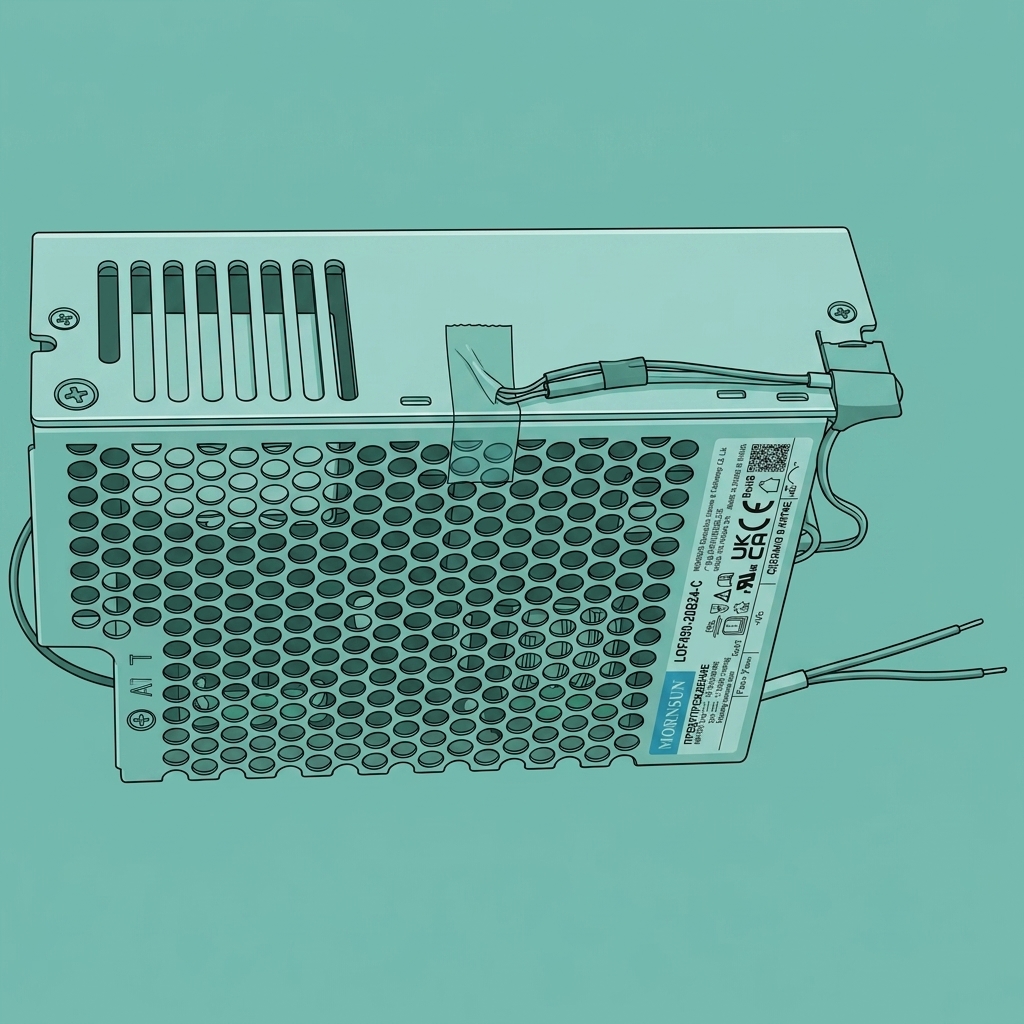

Как показано на Рисунке 1-6-6, снимите ленту и белый клей, и NTC можно снять с блока питания (Эта операция требуется только при замене NTC).

Рис. 1-6-1	Рис. 1-6-2	Рис. 1-6-3

Рис. 1-6-4	Рис. 1-6-5	Рис. 1-6-6

Сборка

Шаг 1: Установка внутреннего блока питания

Как показано на рисунке 2-1-1, установите NTC-термистор на блок питания и закрепите его клейкой лентой или силиконовым гелем;

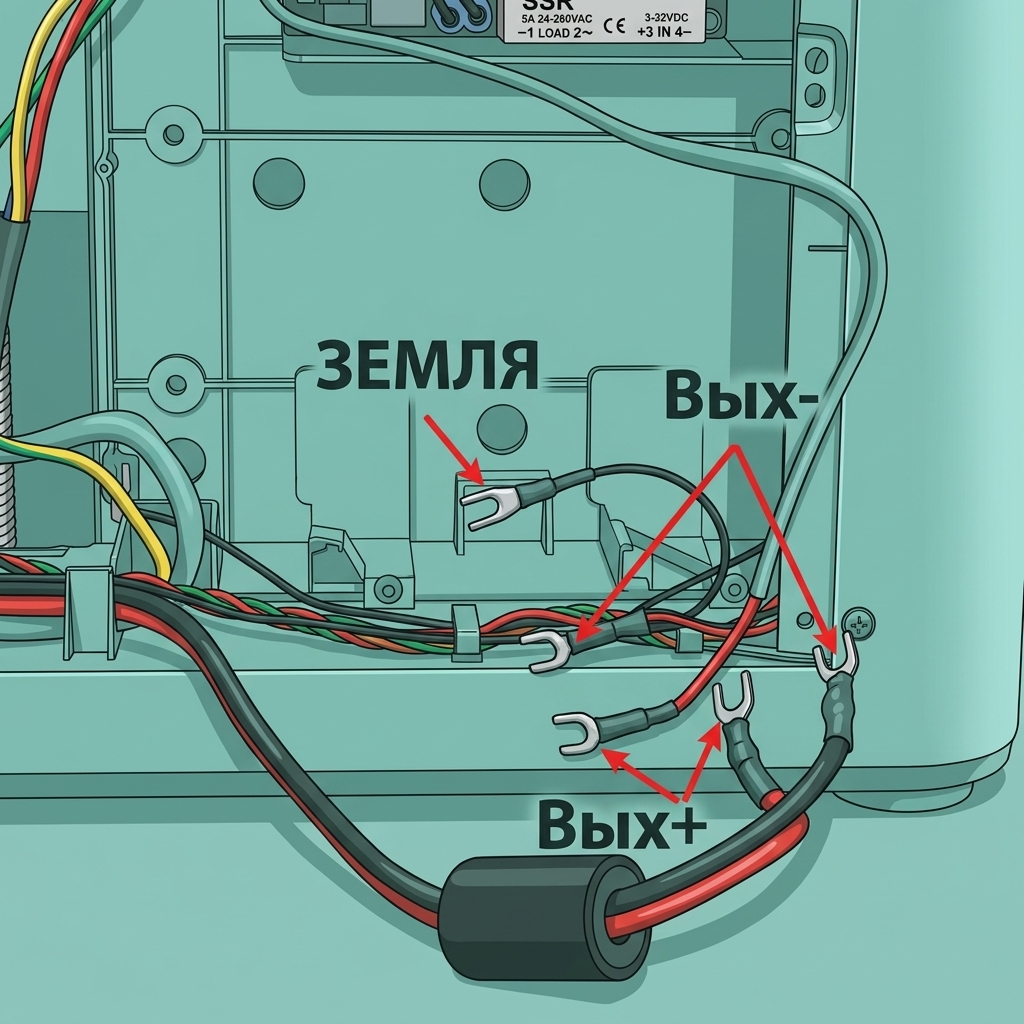

Как показано на рисунках 2-1-2 и 2-1-3, подключите силовые кабели платы MC и платы управления нагревателем к выходным клеммам блока питания: красные кабели должны быть подключены к Vo+, а черные — к Vo-, затем закрепите винты клемм, подключите заземляющий кабель к винту в правом верхнем углу и затяните его;

Как показано на рисунке 2-1-4, убедитесь, что блок питания установлен на место изнутри камеры, и закрепите его 4 винтами H;

Как показано на рисунке 2-1-5, подключите входные кабели, подключите два заземляющих кабеля, затяните винт и установите резиновый рукав на место, затем подключите штекер питания;

Как показано на рисунке 2-1-6, подключите кабель NTC к разъему платы управления нагревателем, уложите кабель в фиксаторы, установите защитную крышку блока питания и закрепите её 7 винтами D;

Рис. 2-1-1	Рис. 2-1-2	Рис. 2-1-3

Рис. 2-1-4	Рис. 2-1-5	Рис. 2-1-6

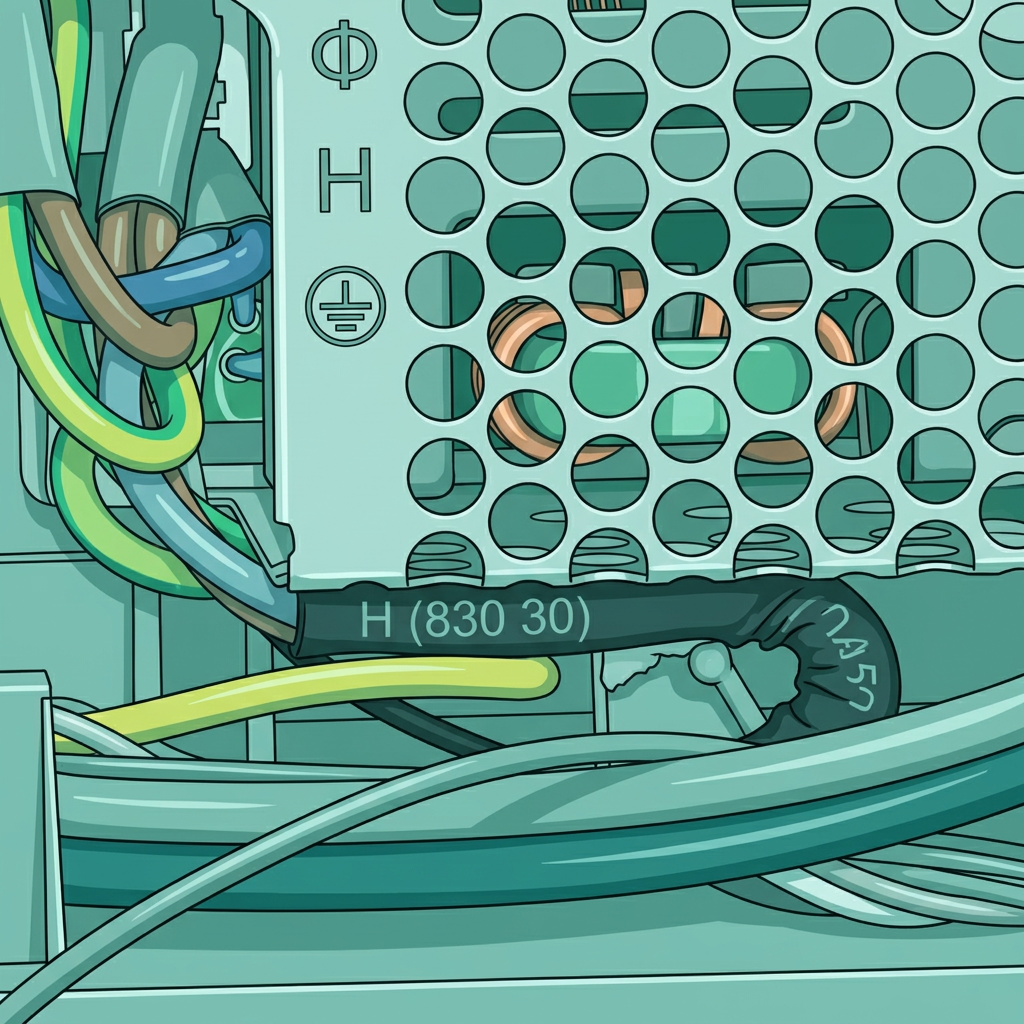

Примечание: Перед установкой защитной крышки блока питания проверьте положение установки сетевого кабеля и избегайте отверстия под винт, как показано на рисунке 2-1-7.

Рис. 2-1-7

Шаг 2: Установка вентилятора охлаждения блока питания

Как показано на рисунке 2-2-1, установите вентилятор охлаждения блока питания. Обратите внимание, что направление выхода кабеля вентилятора должно быть в левом нижнем углу. Закрепите его 4 винтами G. Затем подключите вентилятор к плате управления нагревательным модулем и уложите кабель вентилятора. Вставьте его в фиксаторы кабеля.

Рис. 2-2-1

Шаг 3: Установка сетевого интерфейса и платы подключения AMS

Как показано на рисунке 2-3-1, пронумерованные разъемы подключаются к следующим объектам:

1- Плата управления нагревателем камеры 2- Плата MC 3- Сетевая плата интерфейса 4- Сетевой кабель 5- AMS

Как показано на рисунке 2-3-2, согласно описанию вышеуказанных интерфейсов, подключите 3 разъема последовательно;

Как показано на рисунке 2-3-3, установите сетевой интерфейс и плату подключения AMS и закрепите 2 винтами H и 1 винтом F.

Рис. 2-3-1	Рис. 2-3-2	Рис. 2-3-3

Шаг 4: Установка вентилятора регулятора температуры камеры

Как показано на рисунке 2-4-1, установите вентилятор регулятора температуры камеры, закрепите вентилятор 1 винтом F, затем уложите кабель вентилятора в фиксаторы кабеля по маршруту, указанному стрелкой на рисунке, и наконец подключите его к разъему платы MC, помеченному FAN1;

Как показано на рисунке 2-4-2, установите воздуховод под вентилятором регулятора температуры камеры и закрепите его 3 винтами B.

Рис. 2-4-1	Рис. 2-4-2

Шаг 5: Установка лотка для излишков

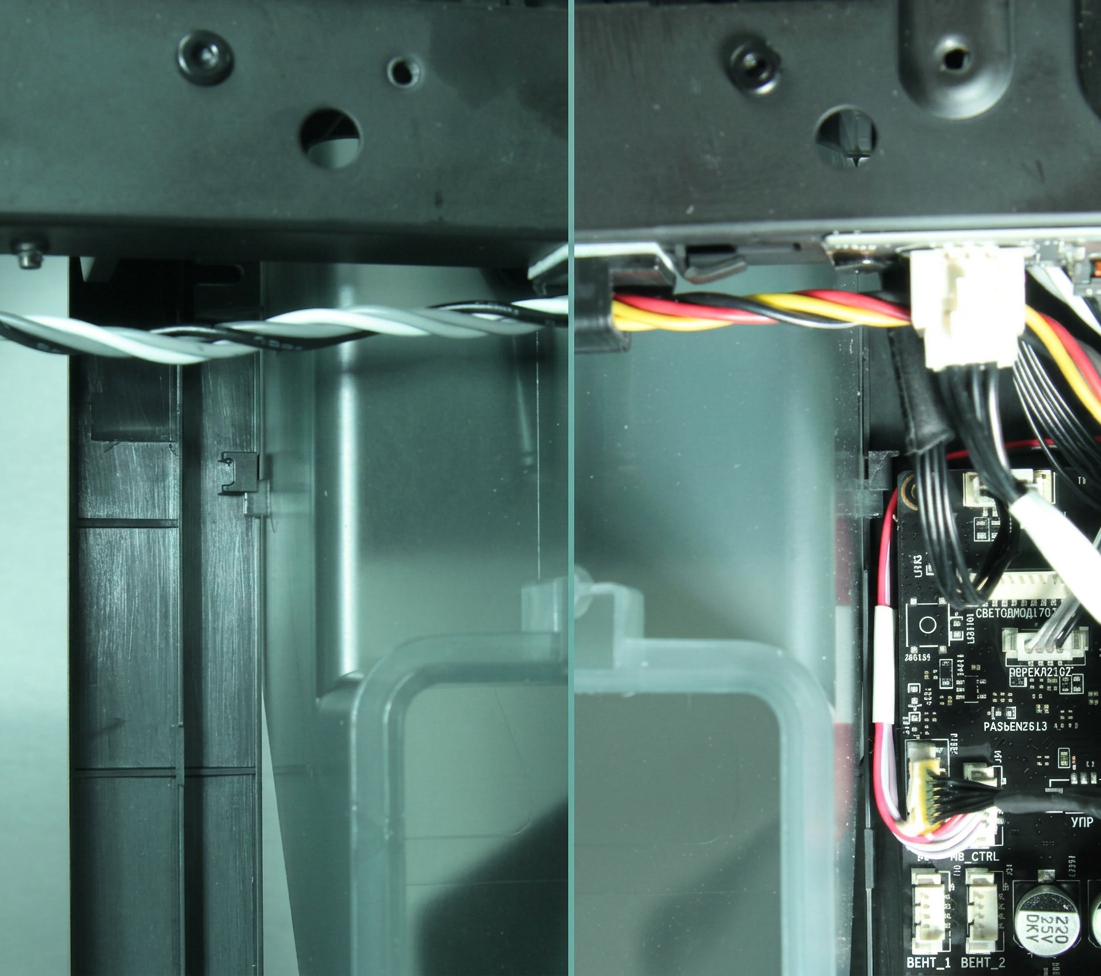

Как показано на рисунке 2-5-1, установите лоток для излишков на принтер, фиксаторы по обеим сторонам лотка должны войти в положение, и убедитесь, что соединительные кабели не зажаты;

Как показано на рисунке 2-5-2, закрепите 1 винт E на левой стороне лотка;

Как показано на рисунке 2-5-3, закрепите 2 винта D на верхней части лотка.

Рис. 2-5-1	Рис. 2-5-2	Рис. 2-5-3

Шаг 6: Установка задней панели

Как показано на рисунке 2-6-1, сначала пропустите кронштейн для трубки через заднюю панель, затем установите деталь рядом с натяжителем на правой стороне на место, вы можете использовать шестигранный ключ, чтобы надавить на край для установки;

Как показано на рисунке 2-6-2, потяните заднюю панель влево и установите деталь рядом с левым натяжителем на место, вы можете использовать шестигранный ключ, чтобы надавить на край для помощи в установке;

Как показано на рисунке 2-6-3, закрепите 9 винтами A, 4 винтами B и 1 винтом C заднюю панель.

Рис. 2-6-1	Рис. 2-6-2	Рис. 2-6-3

Проверка функциональности

1. Подключите AMS к принтеру и включите принтер, убедитесь, что принтер и AMS запускаются нормально;

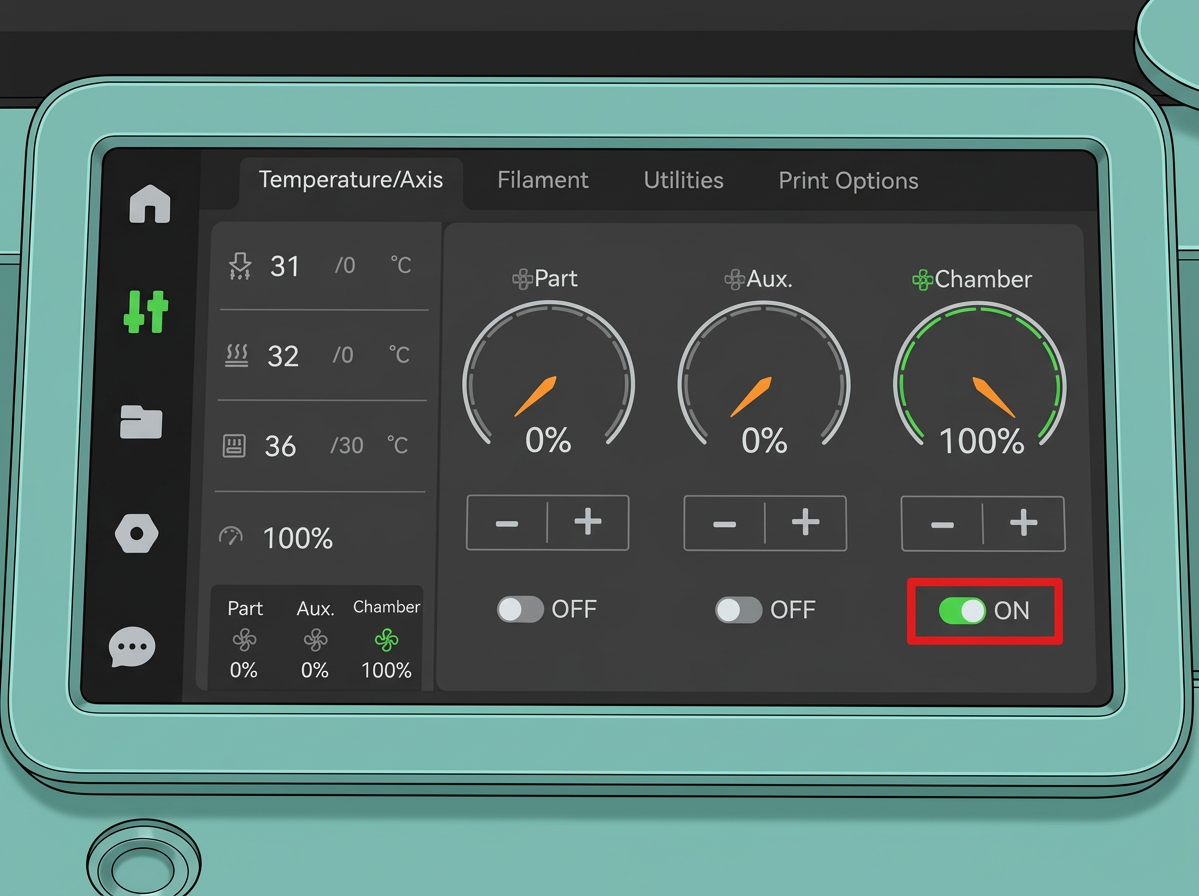

2. Выполните действия на экране, нажмите иконку вентилятора регулятора температуры камеры, затем включите вентилятор, убедитесь, что вентилятор включается и выключается нормально;

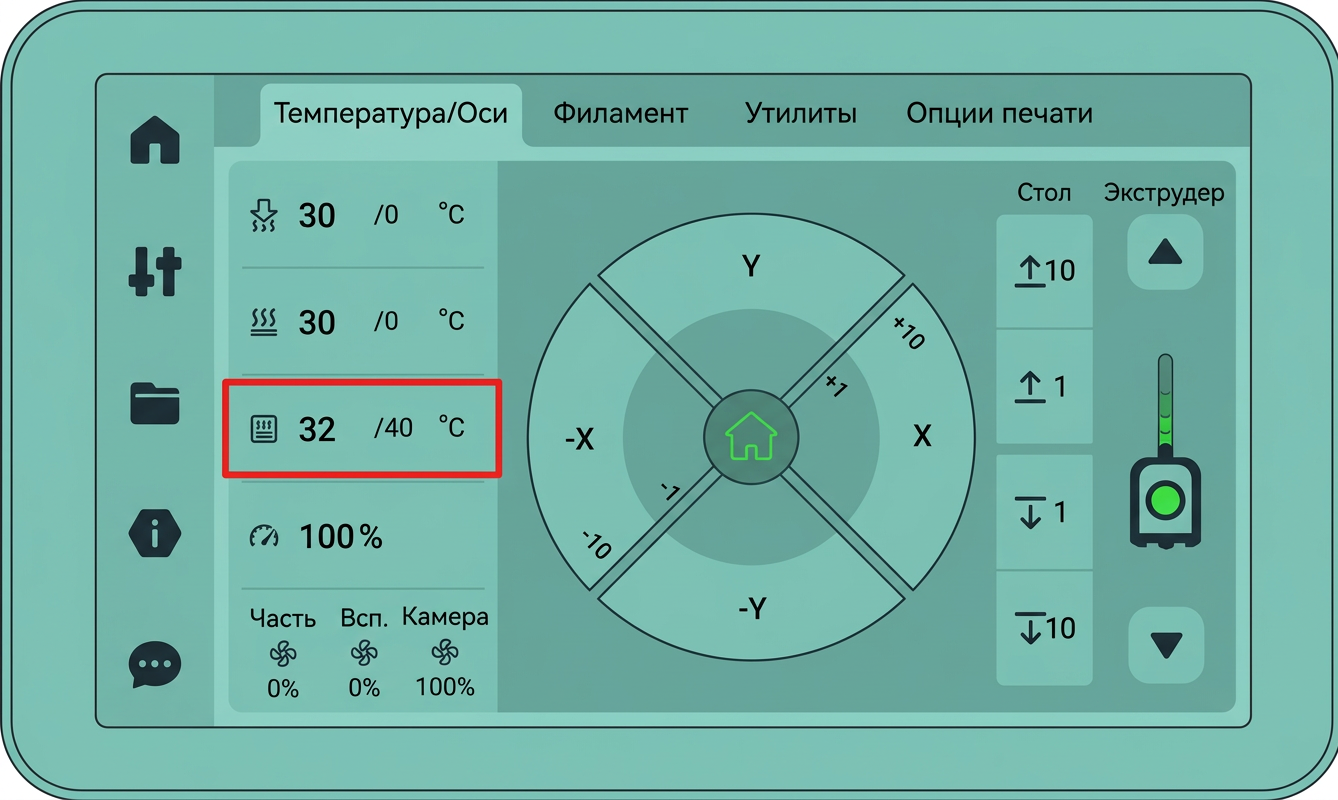

3. Выполните действия на экране, нажмите иконку температуры камеры, установите температуру выше текущей и убедитесь, что охлаждающий вентилятор блока питания и вентилятор нагревателя начинают работать.

Если тест не удался, пожалуйста, проверьте все соединения снова и попробуйте еще раз. Если это все равно не сработает, пожалуйста, свяжитесь с командой сервисной поддержки Bambu Lab.

Шаг калибровки после операции

После замены соответствующих деталей, указанных на этой странице, перед использованием принтера не требуется выполнять какую-либо калибровку или операции.
