Что такое Z-ремень синхронизации
Z-ремень синхронизации — это приводной ремень с шагом 1142 мм, установленный внизу принтера Bambu Lab X1/X1C. Он соединяет Z-мотор и Z-стержни и приводит в движение нагреваемую платформу для перемещения в направлении оси Z.
Когда использовать
- Разорванный ремень
- Старение и износ ремня, повлиявшие на работу
Необходимые инструменты и материалы
- Шестигранный ключ H1.5 и H 2.0
- Новый Z-ремень
Предупреждение о безопасности и состояние машины перед началом работы
1. Отключите питание принтера перед выполнением любых работ по техническому обслуживанию;
2. Если ремень не разорван, опустите нагреваемую платформу на нижнее основание и зафиксируйте Z-слайдеры винтами;
3. Будьте осторожны с верхней стеклянной крышкой и экраном LCD.
Инструкция по выполнению работ
Шаг 1 - Очистите нижнее основание
Очистите предметы на нижнем основании, особенно остатки на линейных направляющих, а затем снимите верхнюю стеклянную крышку.
|
 |
 |
Шаг 2 - Опустите нагреваемую платформу вниз и зафиксируйте слайдеры
Возможно два случая, и метод выполнения отличается.
Случай 1: Z-ремень синхронизации все еще работает

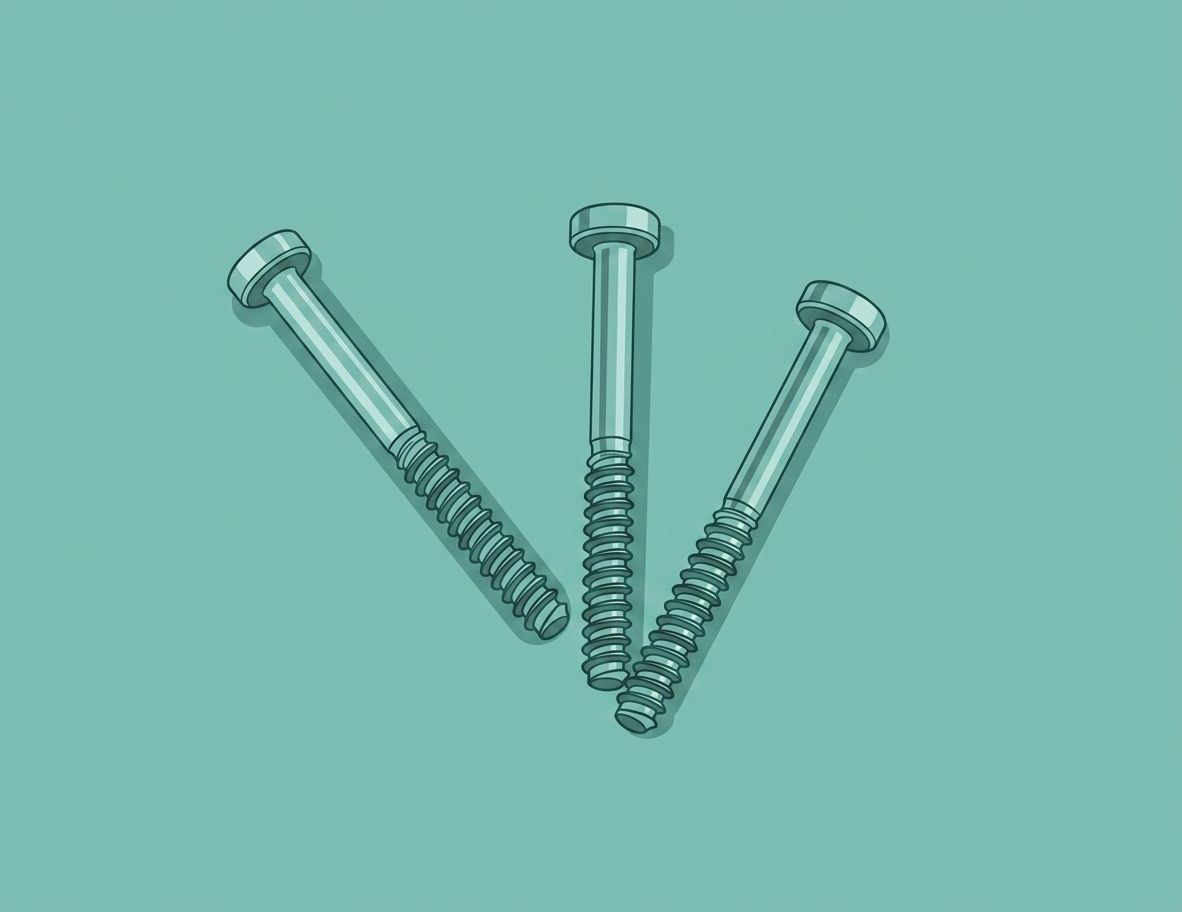

Управляя через экран, опустите нагреваемую платформу вниз и зафиксируйте 3 слайдера 3 винтами, как при первоначальной разблокировке нагреваемой платформы при распаковке. Затем выключите принтер и отсоедините сетевой шнур.
|
|
Случай 2: Z-ремень синхронизации полностью разорван
Выключите принтер, отсоедините шнур питания, открутите 6 винтов, чтобы снять нагреваемую платформу с направляющих, наклоните принтер, вручную переместите шкивы синхронизации оси Z, чтобы опустить направляющие оси Z вниз, и затем зафиксируйте 3 направляющие 3 винтами.
glass-cover-plate-and-left-side-down-the-printer">Шаг 3 - Снятие стеклянной крышки и установка принтера на левый бок
Снимите верхнюю стеклянную крышку, переверните принтер и установите его на левый бок, чтобы была видна ременная передача оси Z.
 |
 |
Шаг 4 - Освобождение винтов
Снимите пружину кручения и удалите черный регулировочный винт с помощью шестигранного ключа H2.0 и 3 серебряных винтов с помощью шестигранного ключа H1.5.
|
 |
 |
Шаг 5 - Снятие крышки натяжного шкива и пружины кручения
Снимите крышку натяжного шкива и удалите пружину кручения.
Шаг 6 - Снятие узла натяжного шкива оси Z
Снимите узел натяжного шкива. Будьте осторожны с гайкой внутри узла и не потеряйте её.
 |
 |
Шаг 7 - Снятие старого ремня оси Z
Теперь вы можете легко извлечь и снять ремень оси Z.
Предупреждение: Не вращайте шкивы ремня оси Z отдельно; это приведет к перекосу нагреваемой платформы.
Шаг 8 - Установка нового ремня оси Z

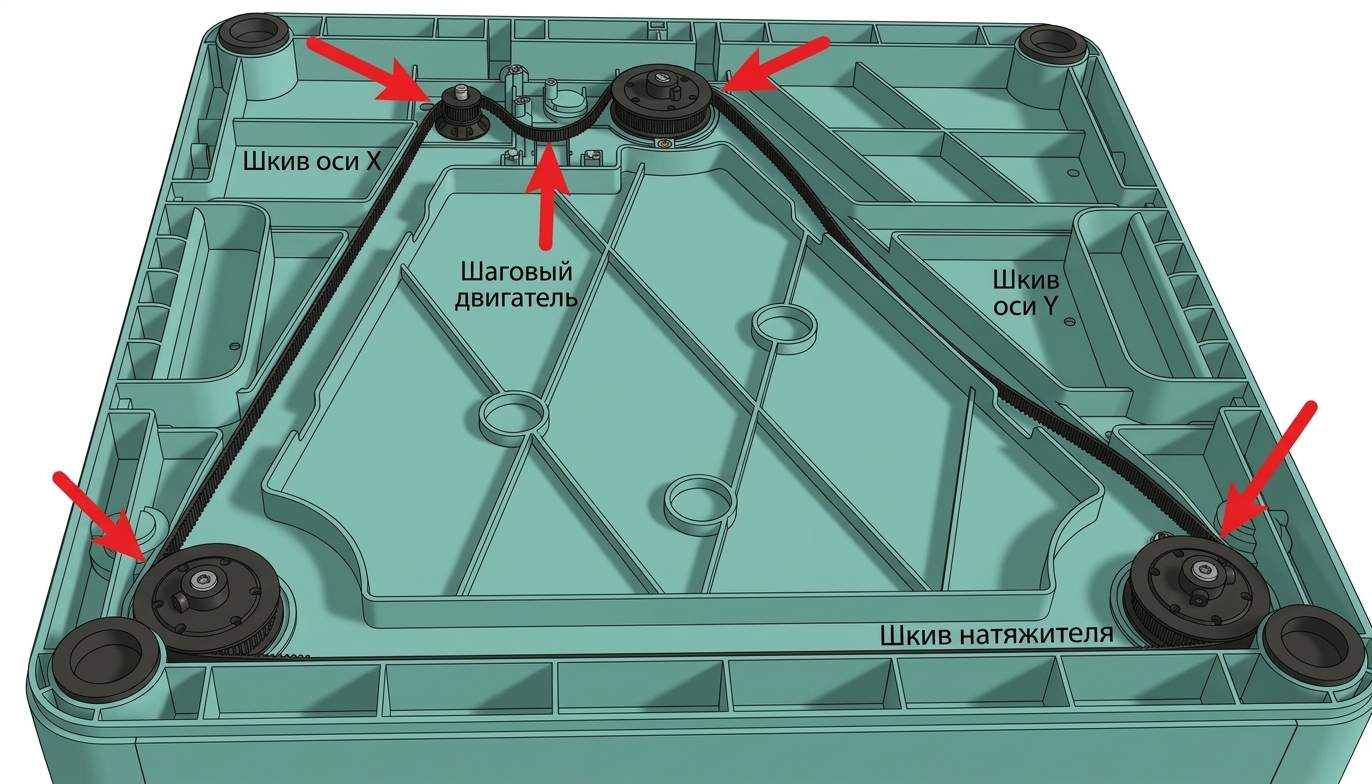

Установите новый ремень на принтер и расположите его, как показано на картинке ниже. Убедитесь, что сторона с зубьями обращена внутрь.
Предупреждение: Не вращайте шкивы ремня оси Z отдельно; это приведет к перекосу нагреваемой платформы.
Шаг 9 - Установка узла натяжного шкива оси Z
Убедитесь, что гайка находится внутри узла, а затем установите узел натяжного шкива на место.
 |
|
Шаг 10 - Установка пружины кручения и крышки шкива
Установите пружину кручения, отметив, что более короткий конец находится справа, а затем верните крышку шкива на место.
 |
 |
Шаг 11 - Закрепление винтов и натяжение пружины
Закрепите 3 серебряных винта шестигранным ключом H1.5, чтобы зафиксировать крышку, и начните вкручивать черный винт шестигранным ключом H2.0, не затягивая его. Загните пружину в положение для создания натяжения.
 |
 |
Шаг 12 - Снятие установочных винтов ползунка
Переверните принтер обратно, установите его вертикально и снимите фиксирующие винты на 3 ползунках.
Шаг 13 - Натяжение ремня Z и затяжка винта
Наклоните принтер снова, перемещайте ремень Z вперед-назад несколько раз, чтобы убедиться в плавности движения, а затем затяните черный винт.
 |
 |
Шаг 14 - Установите принтер вертикально и замените стеклянную крышку
Снова установите принтер вертикально и верните стеклянную крышку на место.
Как проверить завершение/успешность
- Подключите шнур питания и включите принтер
- Запустите операцию самопроверки устройства, как показано ниже, и если ошибок не возникнет, замена прошла успешно.
Если вы столкнетесь с какими-либо проблемами, сначала вернитесь к предыдущим шагам и проверьте установку, особенно направление ремня и подключение LCD-экрана, и попробуйте снова. Если проблемы сохранятся, обратитесь в службу поддержки клиентов за дополнительной помощью.
