Руководство по замене корпуса Micro Lidar

Что это?

Корпус микролидара Bambu состоит из трех сегментов: верхней крышки, нижней крышки и защитной линзы.

Когда следует заменять микролидар?

Рекомендуется заменить микролидар, если на крышке появилась трещина или если повреждена защитная линза, что могло произойти в результате удара.

Необходимые инструменты и материалы

Тонкий лист металла или тонкое лезвие, а также шестигранный ключ.

Предупреждение о безопасности и состояние принтера перед началом работы

Для безопасности убедитесь, что питание отключено перед разборкой/сборкой микролидара.

Руководство по эксплуатации

Шаг 1 - Опустите нагреваемый стол

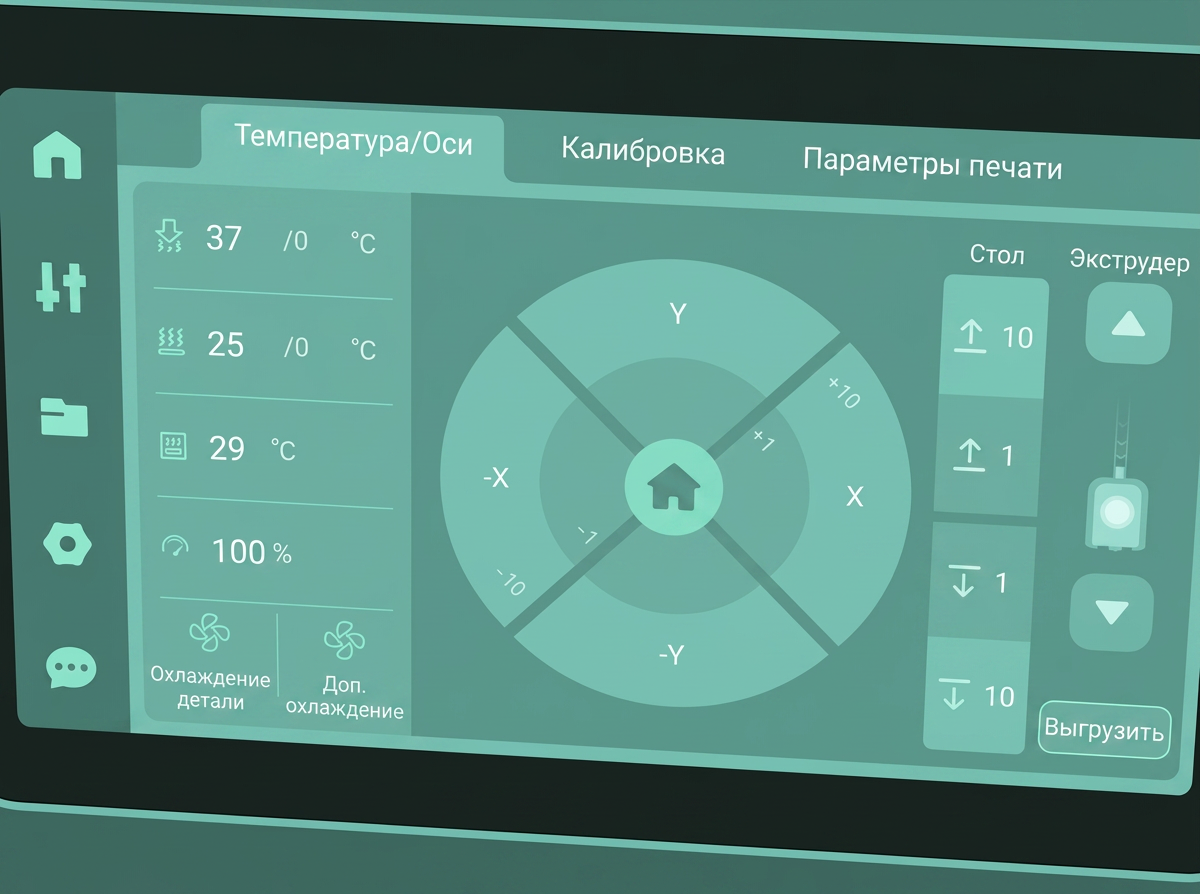

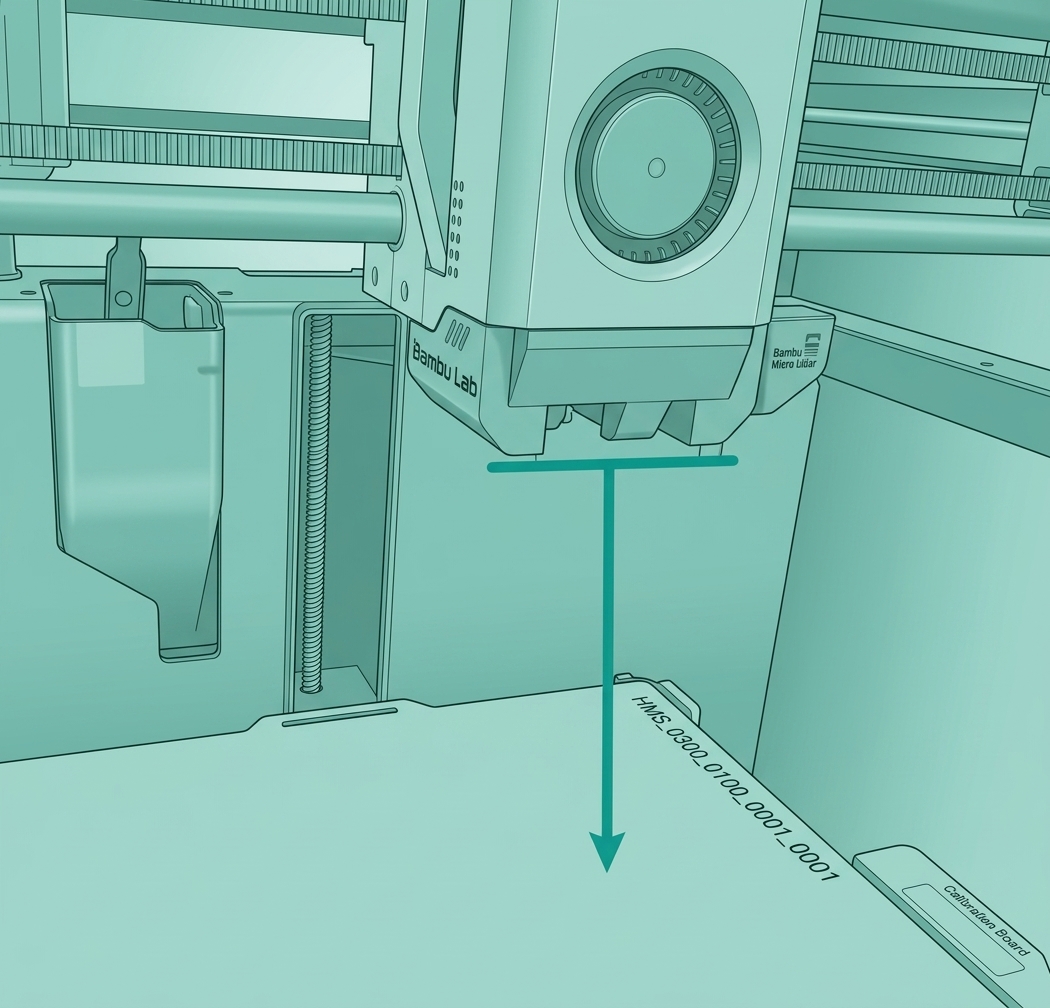

Сначала опустите стол, используя меню перемещения, как показано ниже. После опускания на нужную высоту (головка должна находиться на достаточном расстоянии от стола, как показано ниже) выключите принтер.

Шаг 2 - Откройте передний корпус

Откройте передний корпус, аккуратно сняв верхнюю крышку, затем уберите её из рабочей зоны, повесив на углеродный стержень.

Шаг 3 - Снятие верхней крышки микролидара

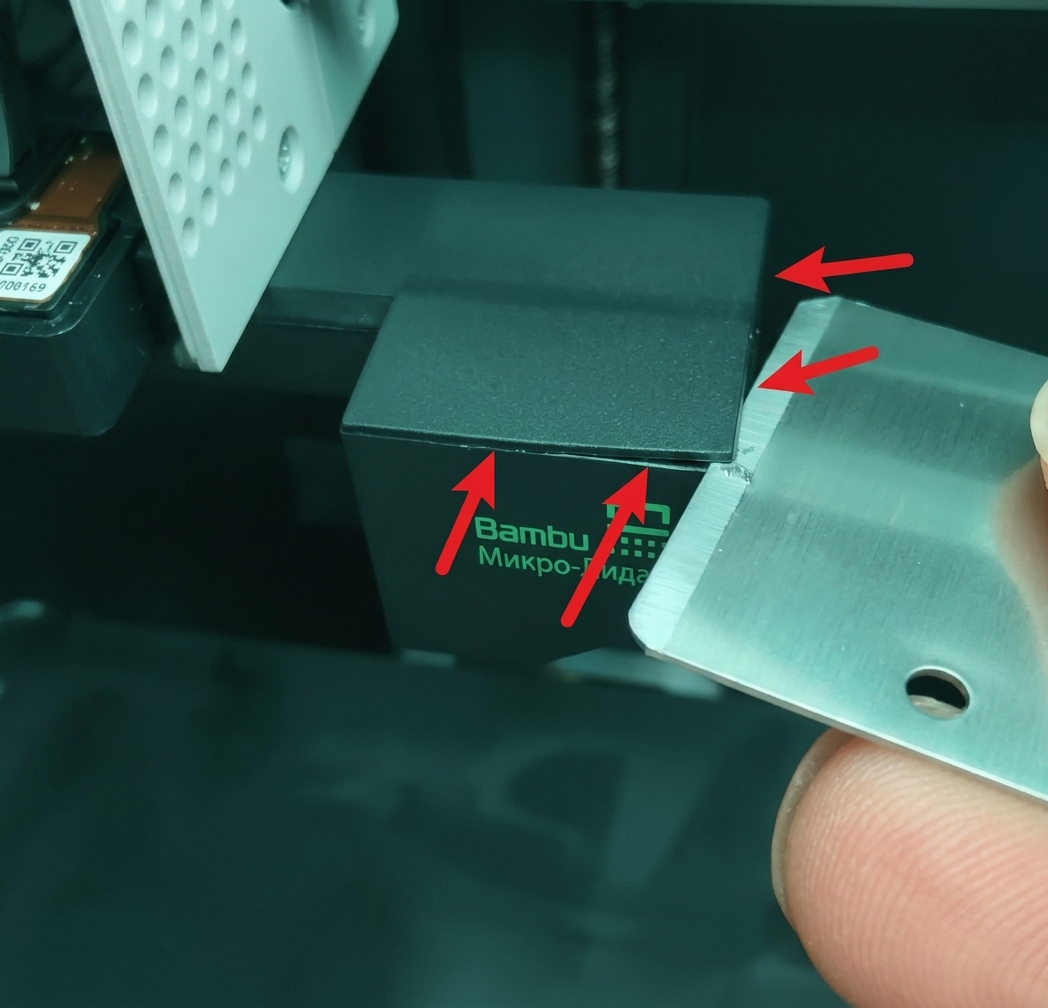

Используйте подготовленный лист металла или тонкое лезвие, чтобы поддеть верхнюю крышку, затем аккуратно снимите её с микролидара.

Шаг 4 - Снятие нижней крышки микролидара

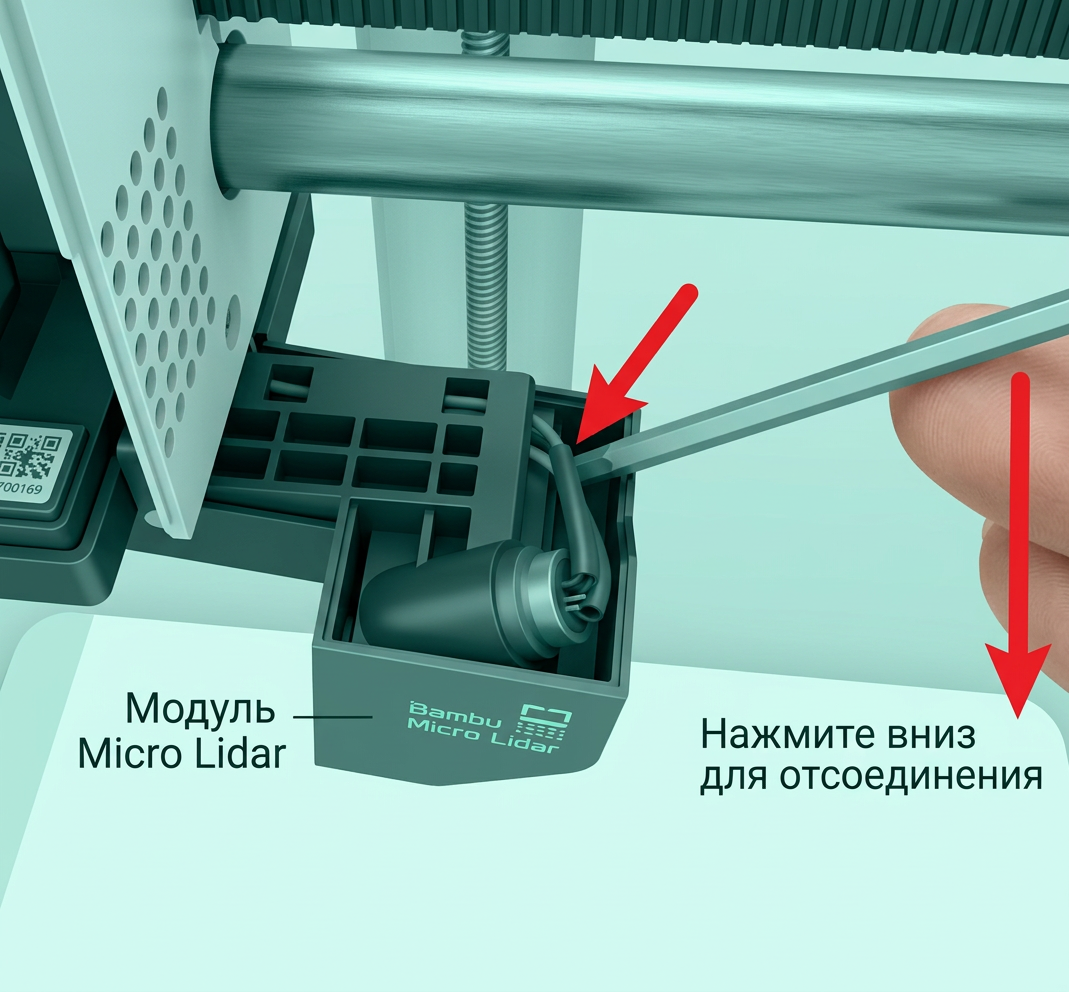

Вставьте шестигранный ключ в положение, как показано на изображении ниже. Приложив усилие вниз на шестигранный ключ, подденьте, чтобы разблокировать и полностью снять нижний сегмент с головки.

Шаг 5 - Подготовка нового корпуса

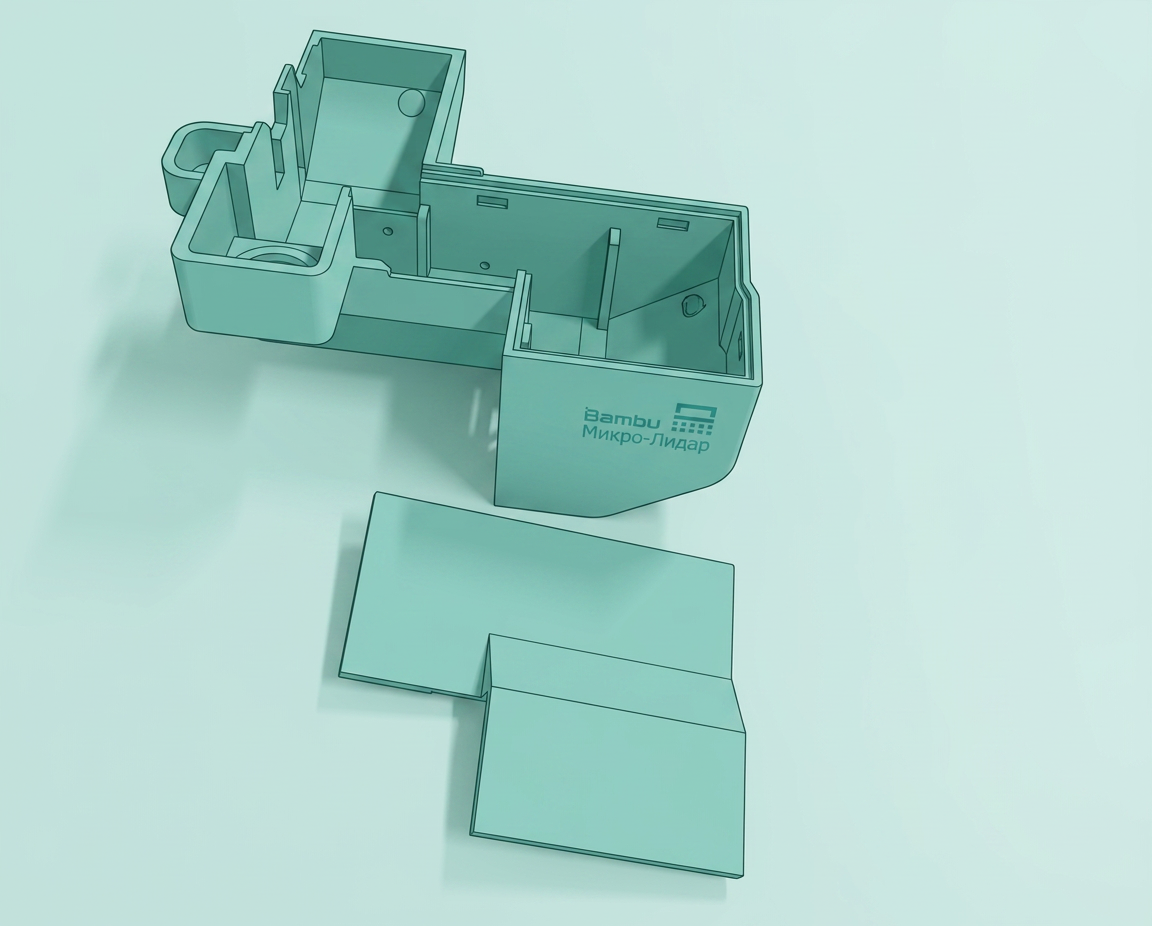

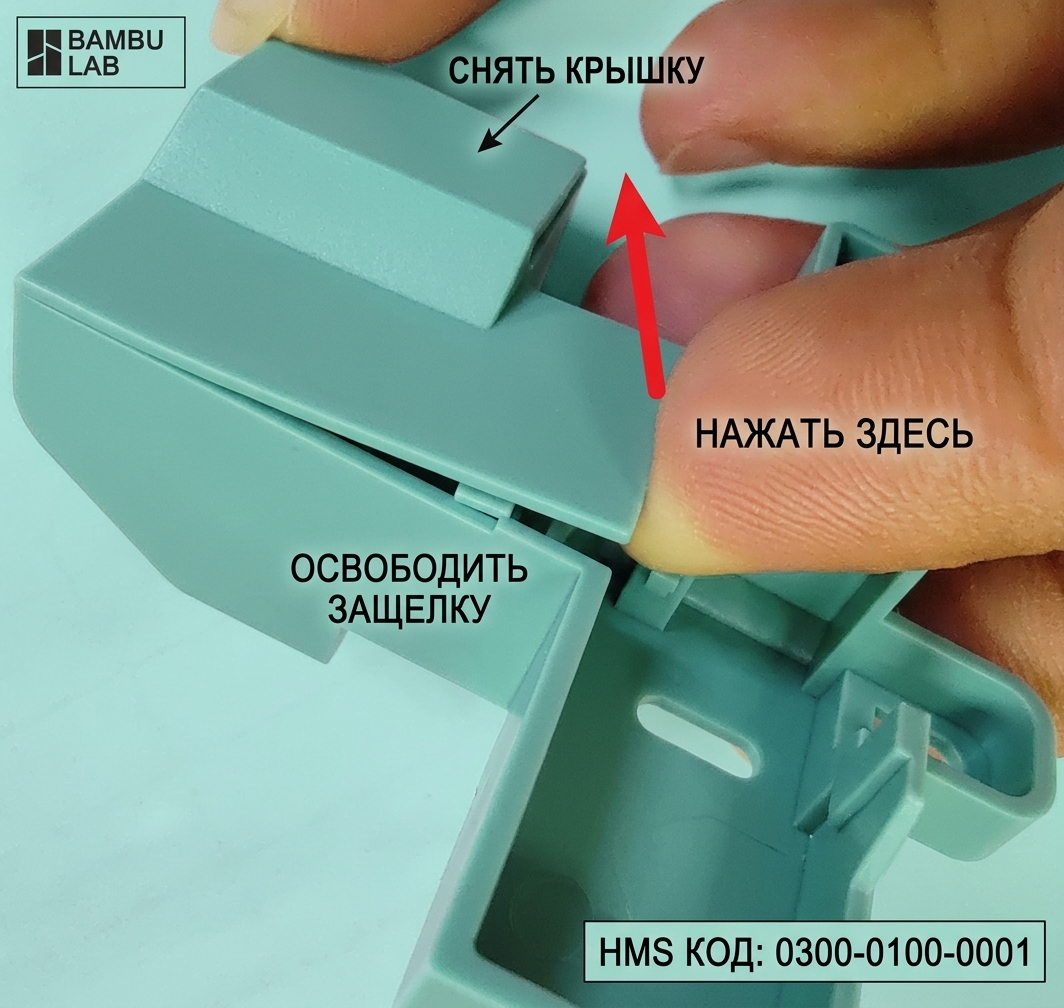

Подготовьте новый микролидар Bambu, отделив верхнюю крышку от нижнего сегмента.

*Отделите верхнюю и нижнюю крышки

Шаг 6 - Установка нижней крышки

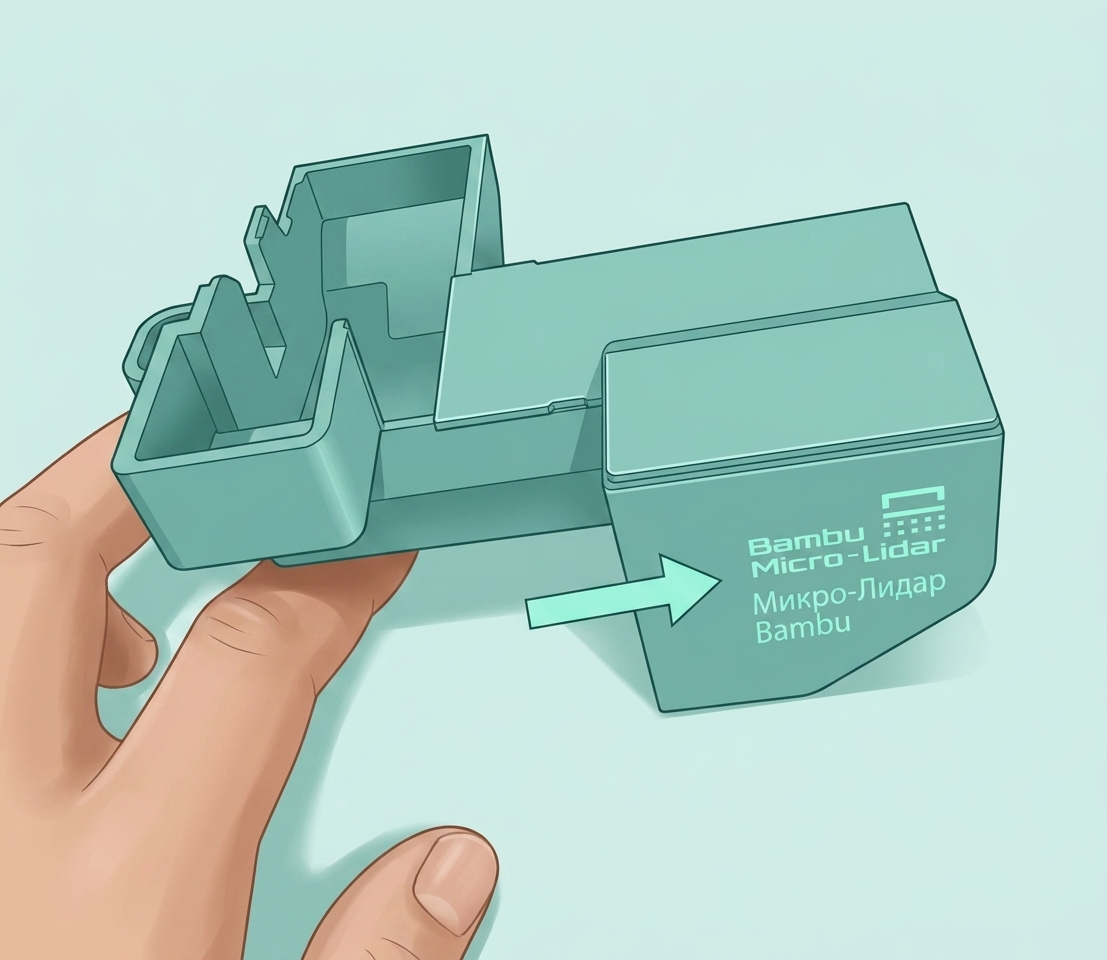

Установите и разместите новую нижнюю крышку микролидара в соответствии с корпусом камеры, как показано ниже.

Шаг 7 - Проверка проводов при установке

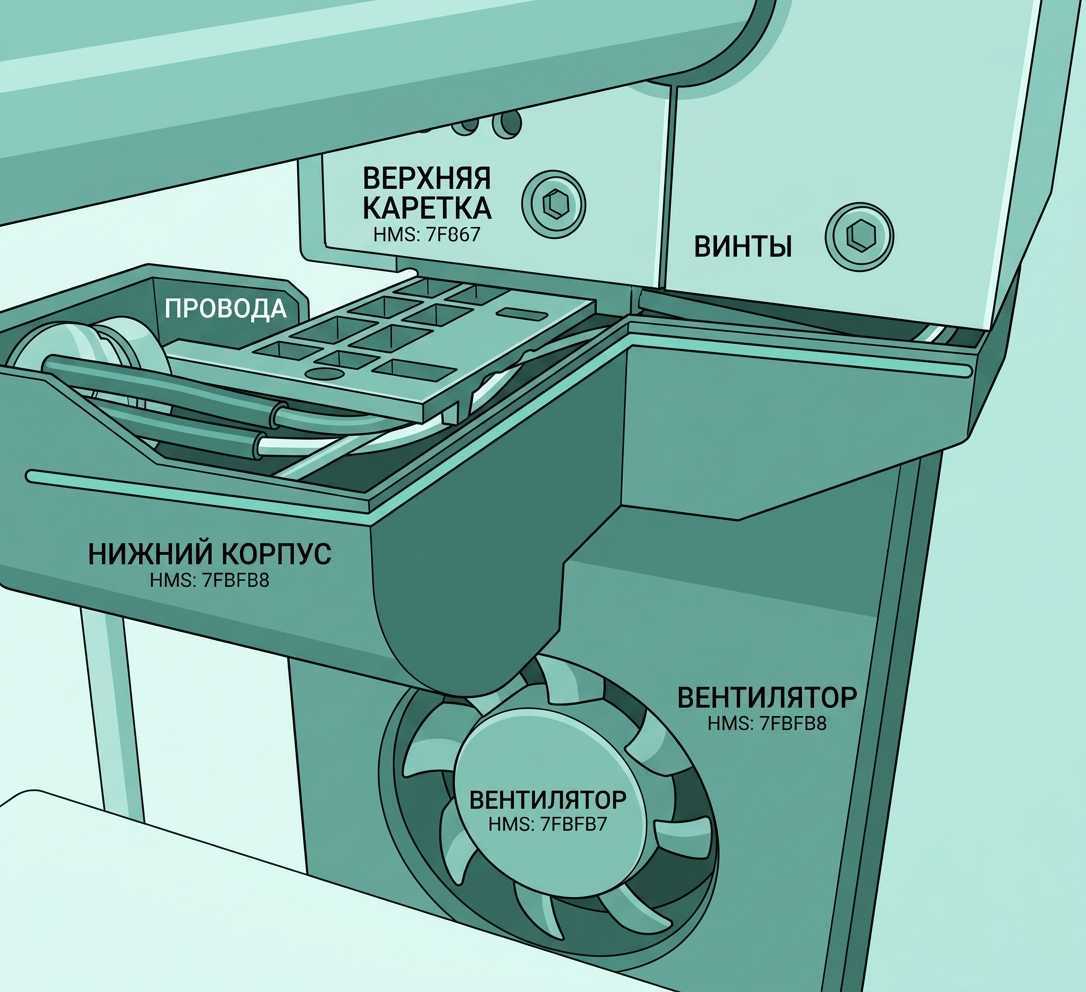

С задней стороны головки инструмента проверьте, чтобы не было выступающих проводов. Провода необходимо правильно разместить в нижней части микролидара, чтобы предотвратить повреждение при установке нижней крышки.

Шаг 8 - Установка верхней крышки

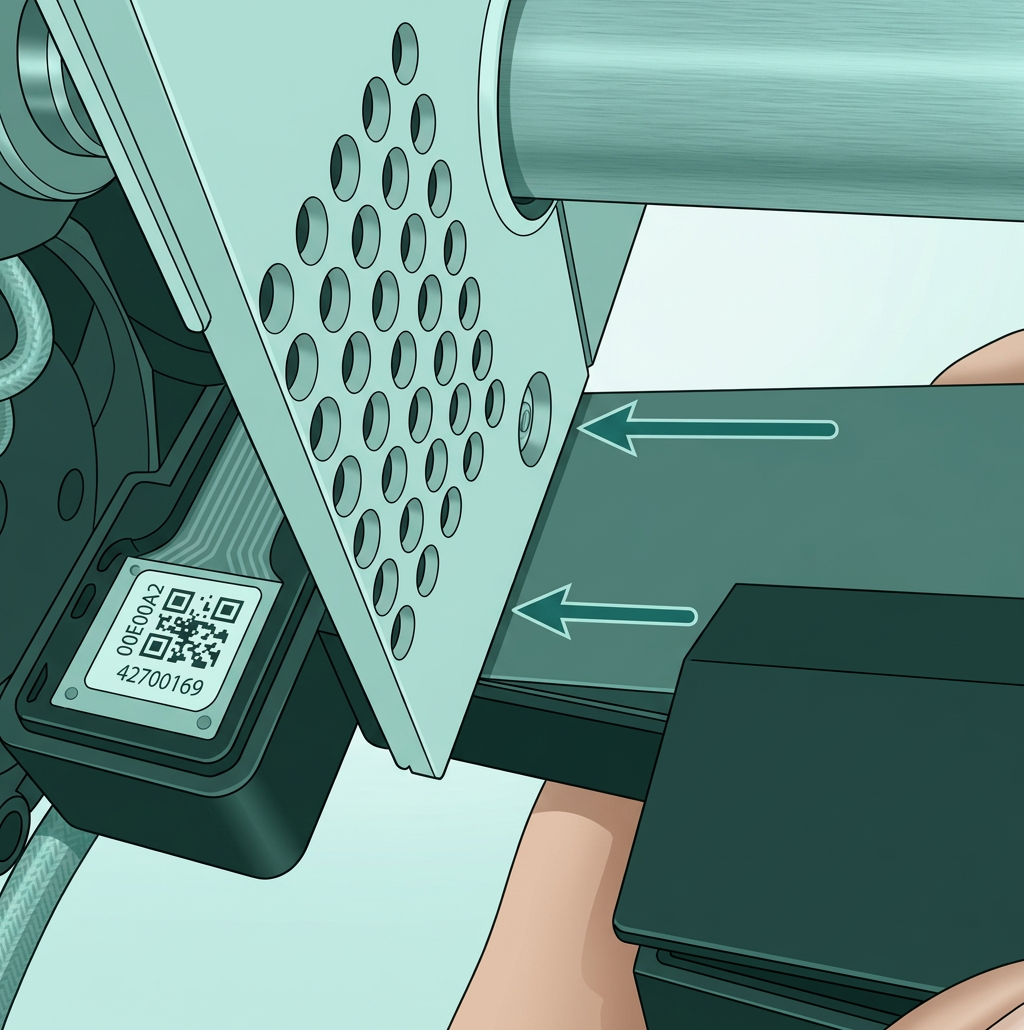

Вставьте и выровняйте верхнюю крышку относительно головки инструмента, как показано ниже. Убедитесь, что верхняя крышка выровнена с нижней крышкой микролидара, затем плотно прижмите, чтобы защелкнуть.

Шаг 9 - Закройте передний корпус

Процесс замены завершен. Закройте передний корпус головки инструмента.

Как проверить завершение/успешность

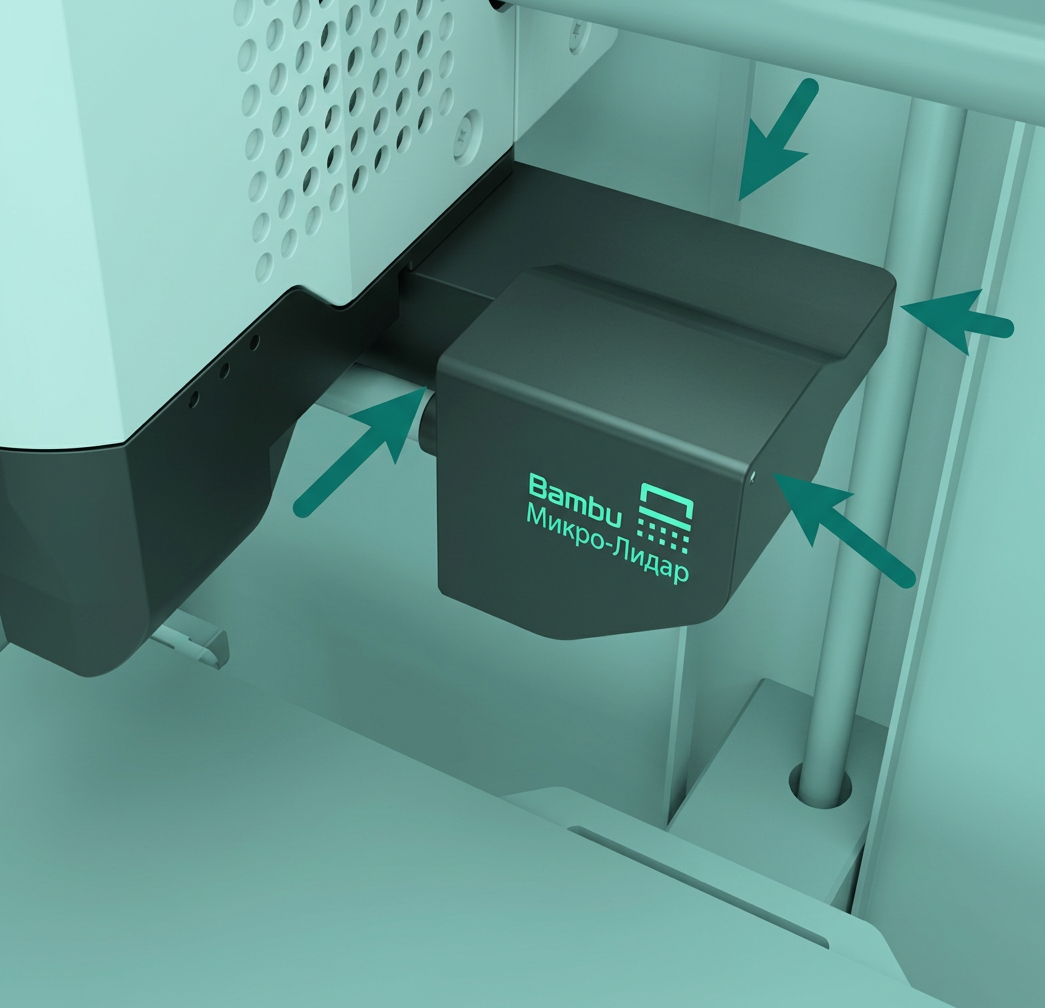

Визуально проверьте, что между верхней и нижней крышками нет зазоров или смещений.
