Замена основной рамы AMS

Что такое основная рама AMS

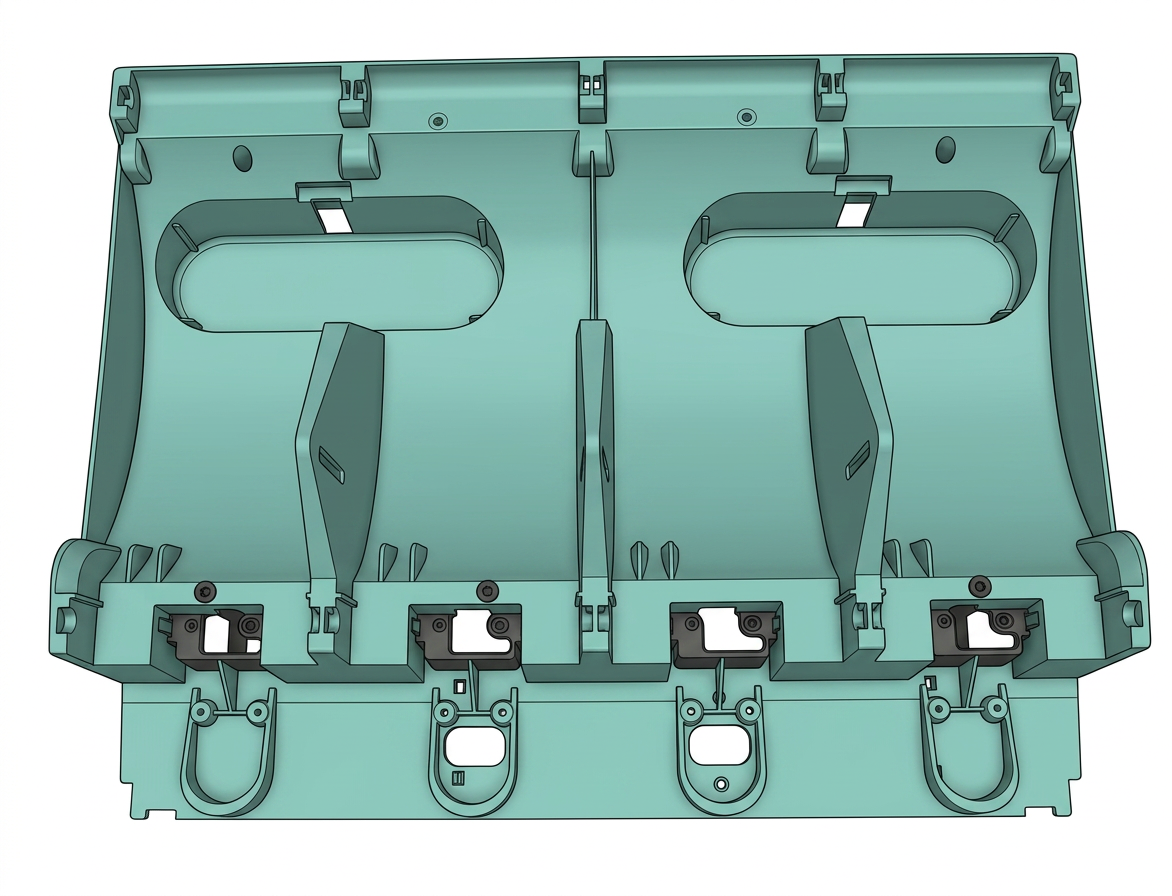

Основная рама AMS — это литой держатель для собранных частей AMS.

Когда использовать

Физическое повреждение.

Необходимые инструменты и материалы

Новая основная рама AMS, шестигранный ключ H2.0 и H1.5 allen key, пинцет.

Предупреждение о безопасности и состояние машины перед началом работы

Отсоедините соединение AMS с принтером.

Руководство по эксплуатации

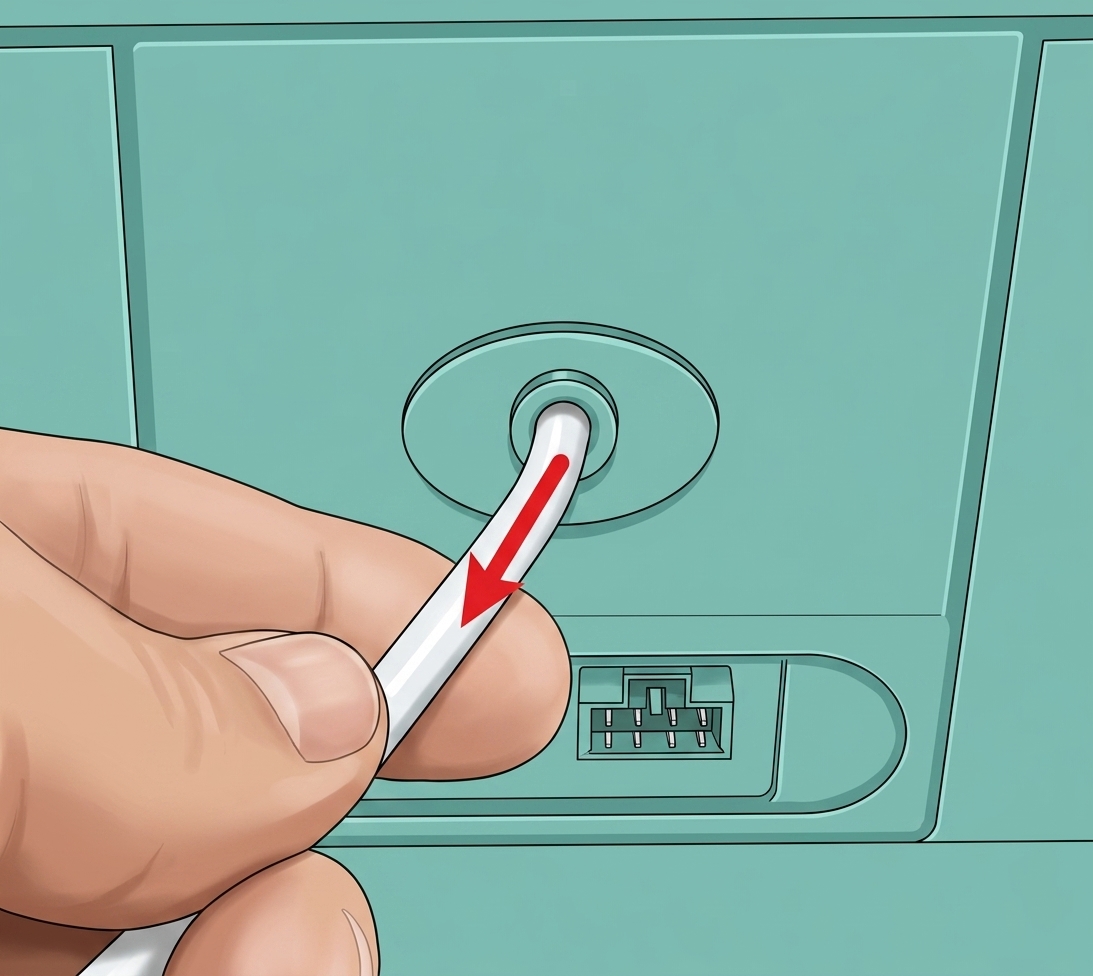

Шаг 1 -(Разборка)Снимите PTFE трубку

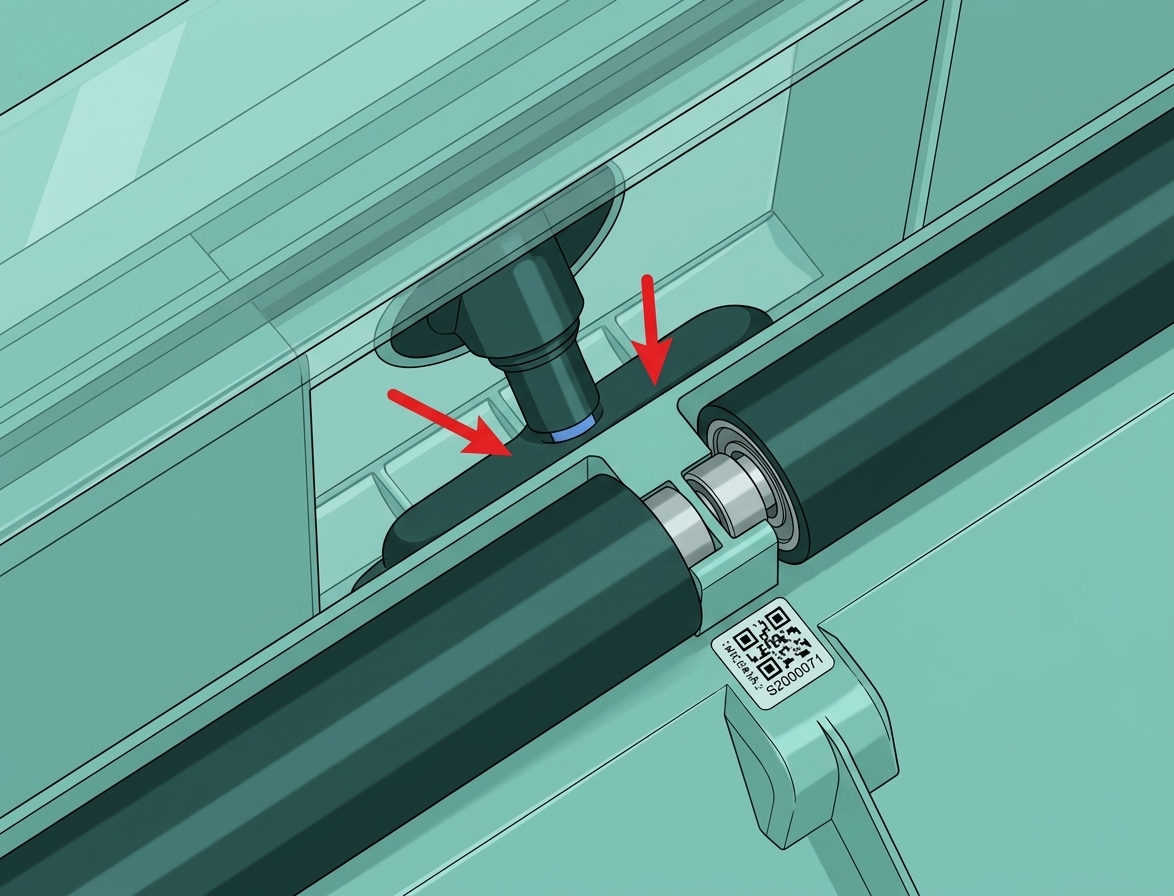

Откройте крышку AMS, нажмите кнопку на хабе филамента и вытяните PTFE трубку.

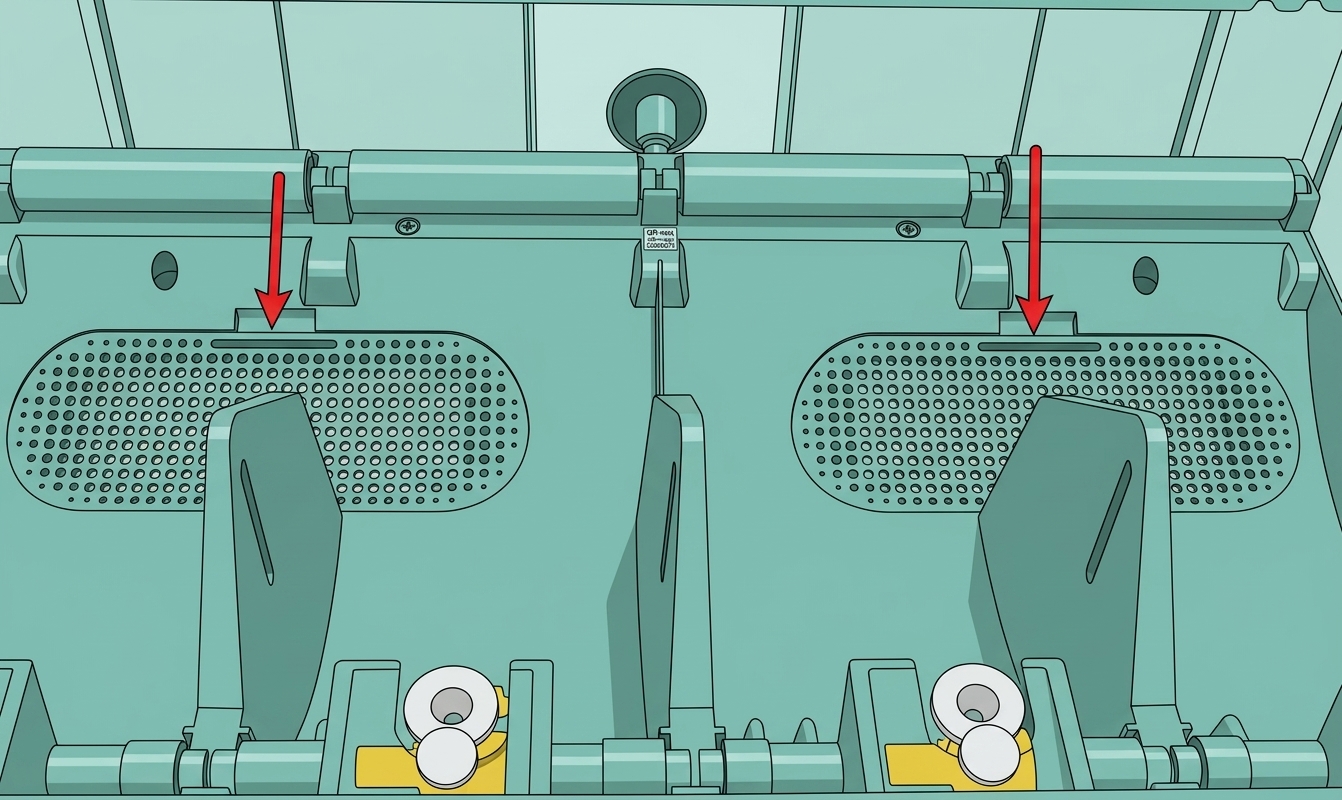

Шаг 2 - Удалите силикагель

Снимите 2 крышки и удалите силикагель.

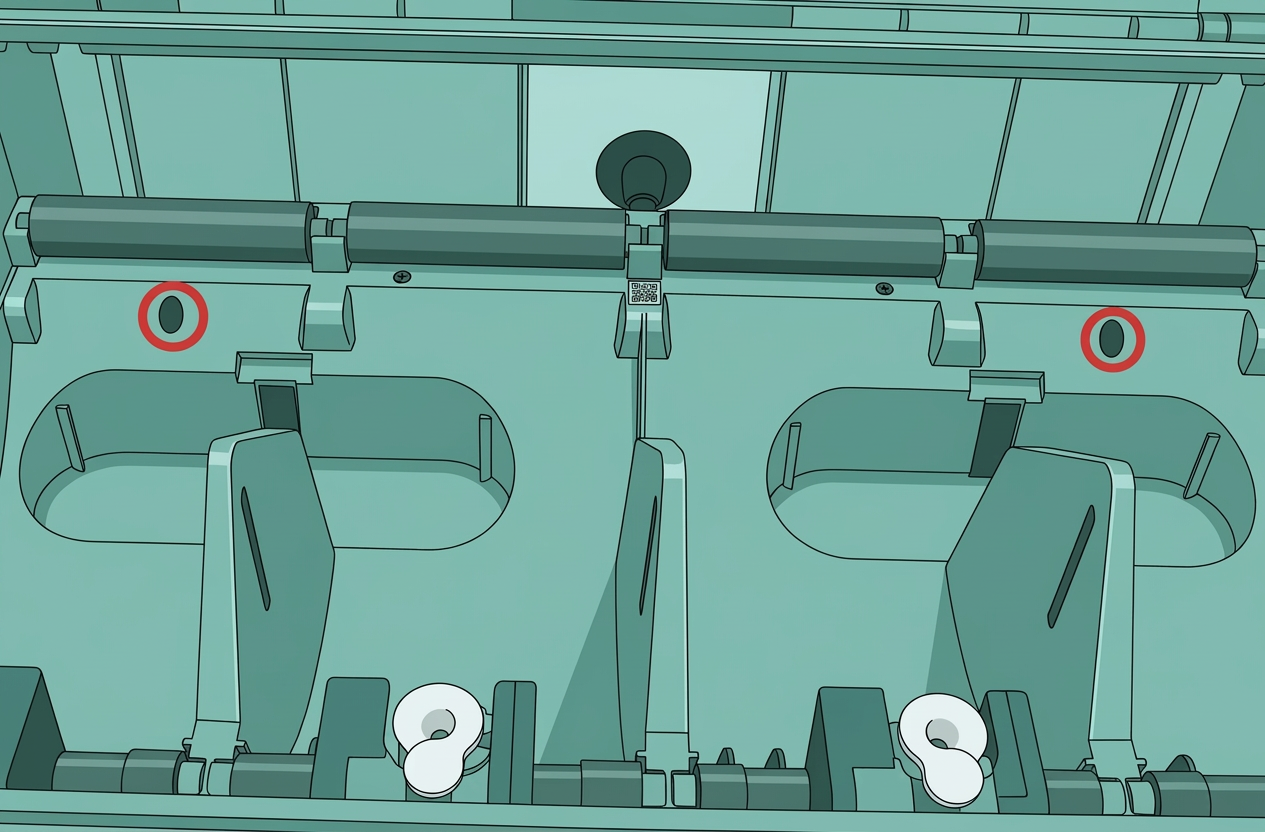

Шаг 3 - Удалите 2 винта

Снимите 2 винта, фиксирующие среднюю раму.

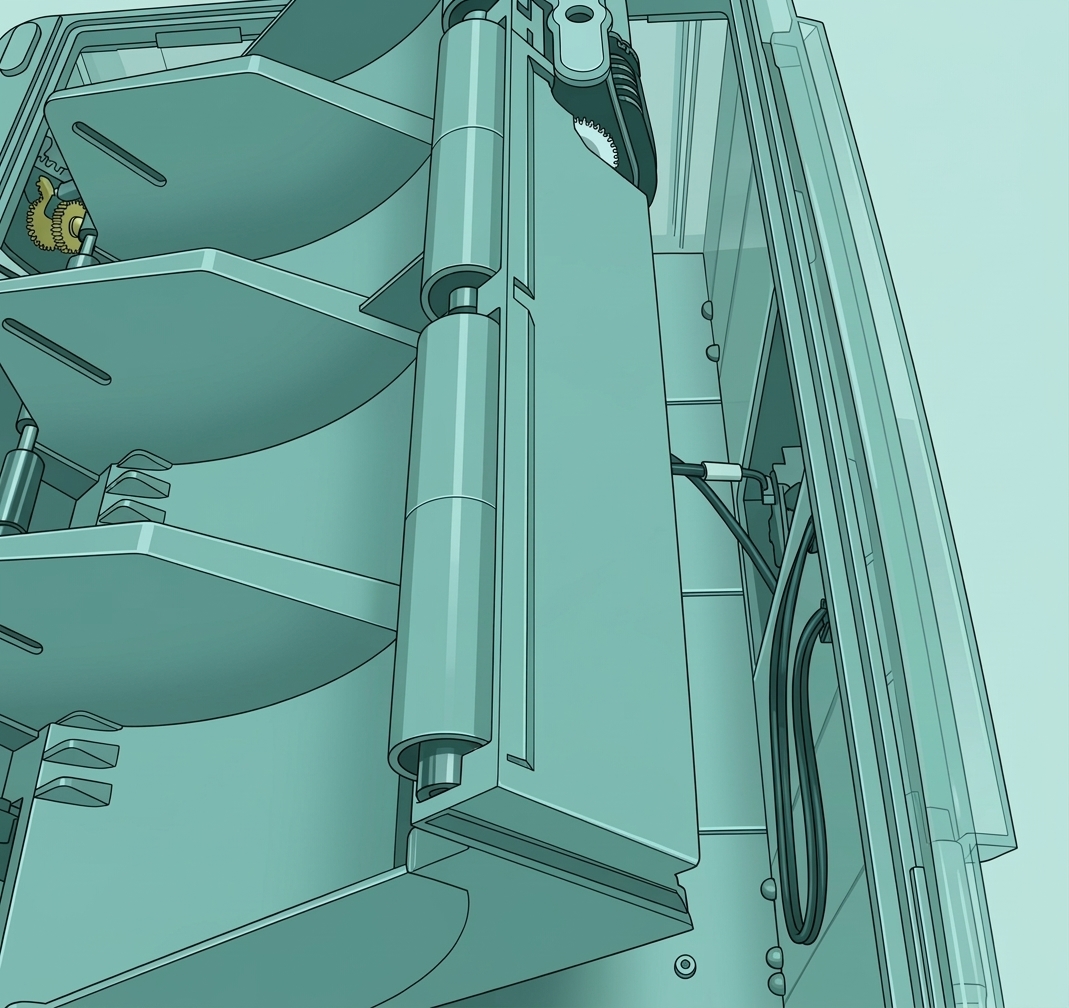

Шаг 4 - Снимите модуль средней рамы

Переверните среднюю раму вверх, отсоедините кабель шины Bambu и кабель питания, затем снимите модуль средней рамы.

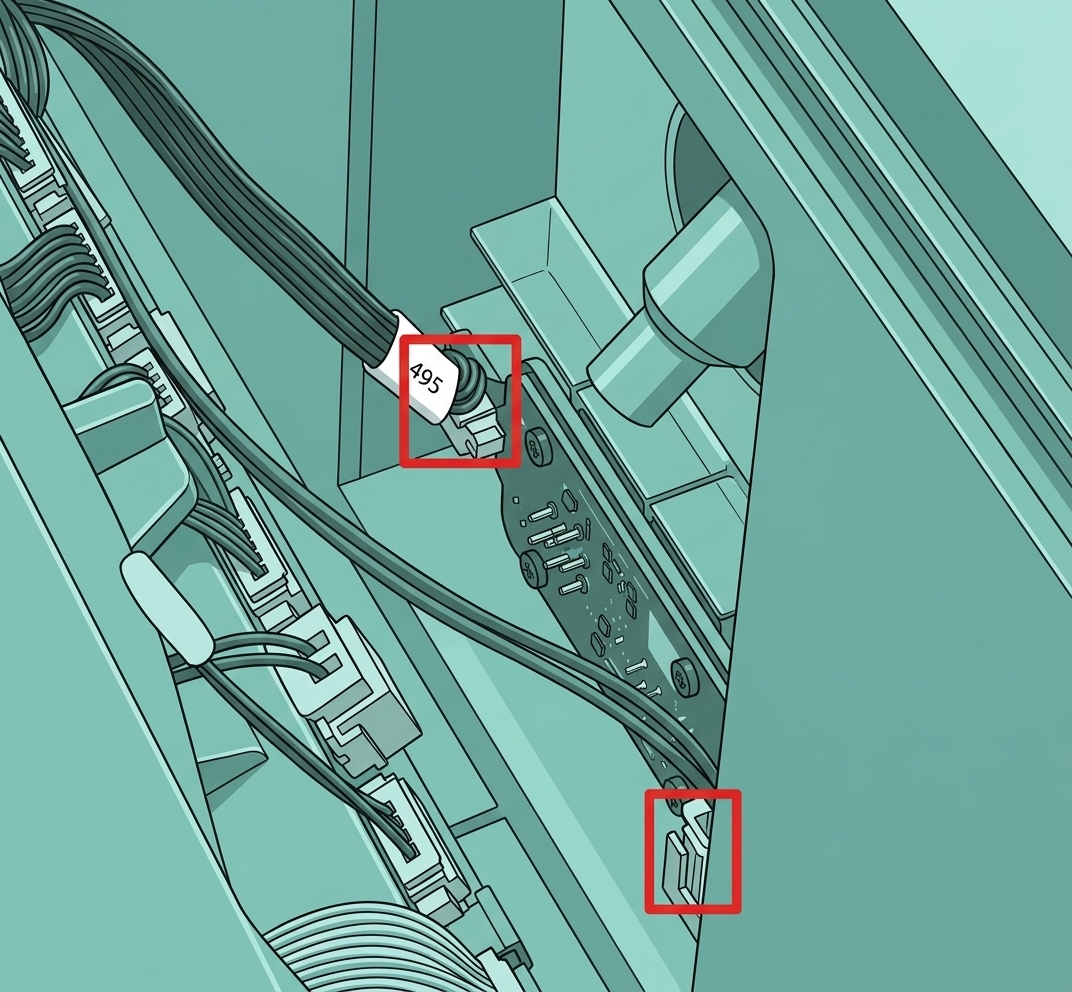

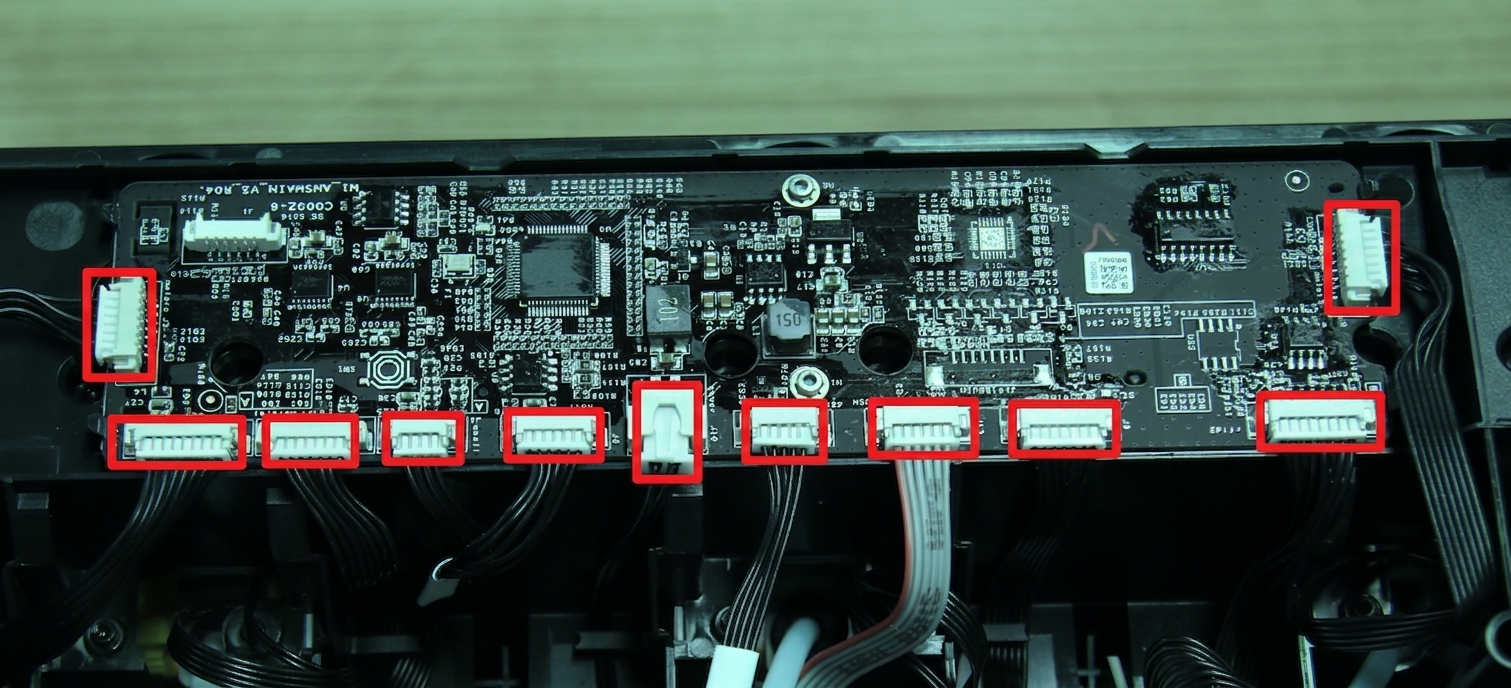

Шаг 5 - Отсоедините 11 кабелей

Отсоедините все кабели от разъемов на главной плате. При необходимости сделайте метки или сфотографируйте соединения.

Шаг 6 - Снимите главную плату

Снимите 2 винта, отстегните главную плату от 4 фиксаторов, затем снимите главную плату.

Шаг 7 - Снимите хаб филамента

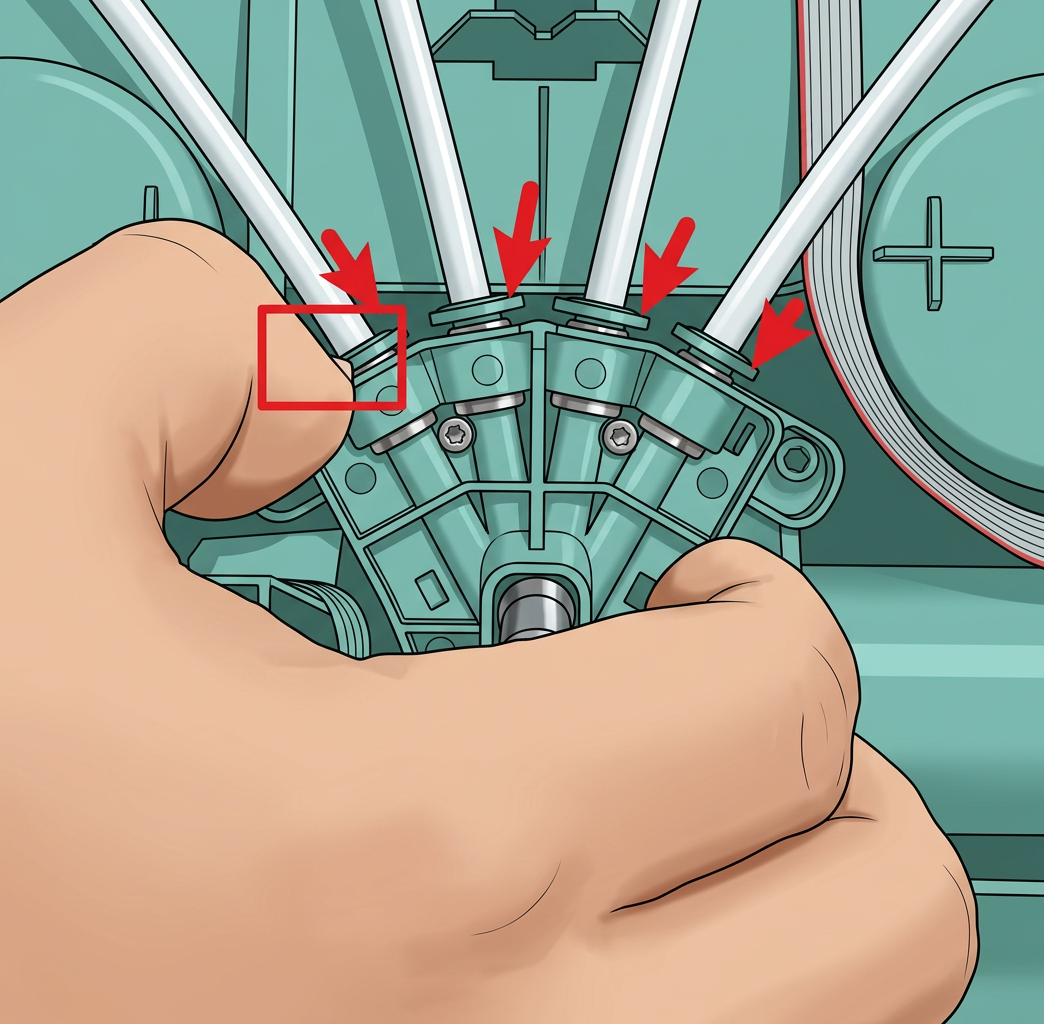

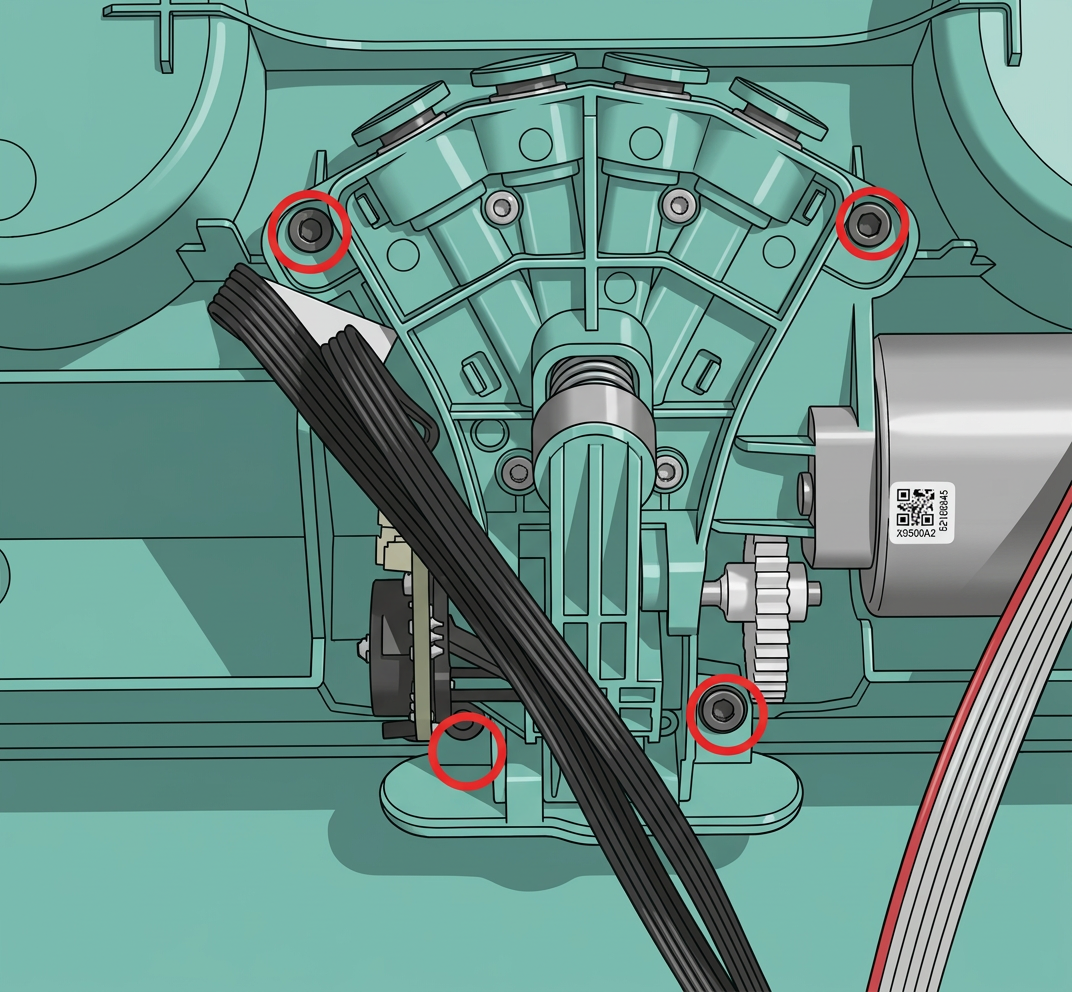

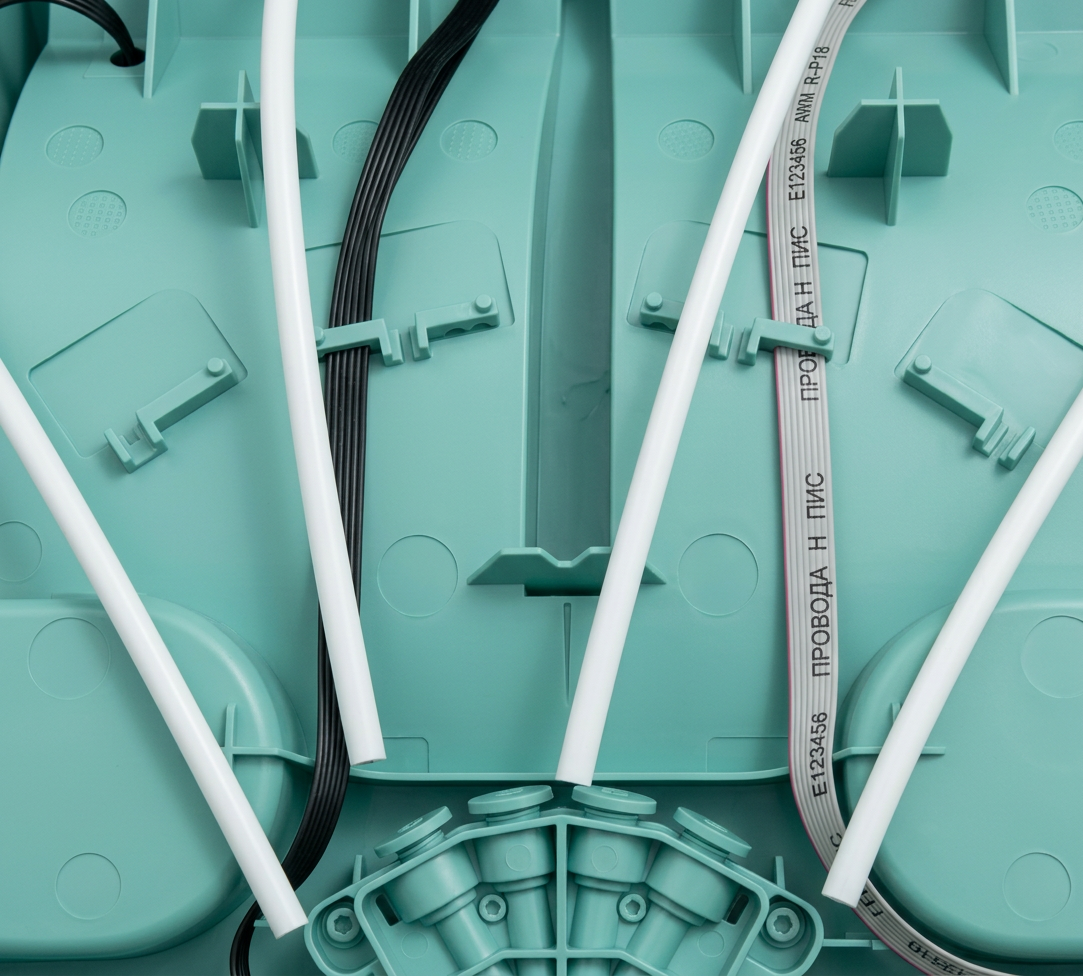

Нажмите кнопки, чтобы отсоединить 4 PTFE трубки, освободите 3 кабеля из фиксаторов, снимите 4 винта, затем снимите хаб филамента.

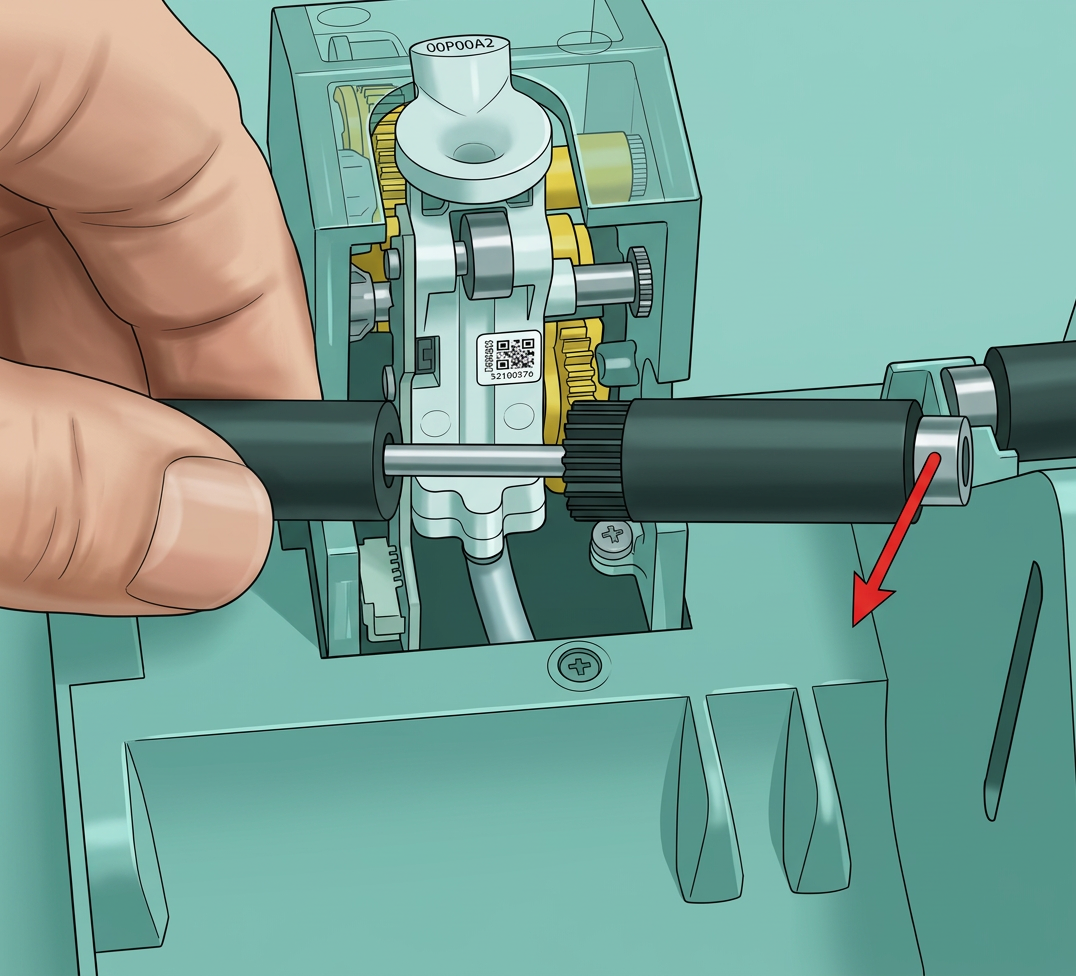

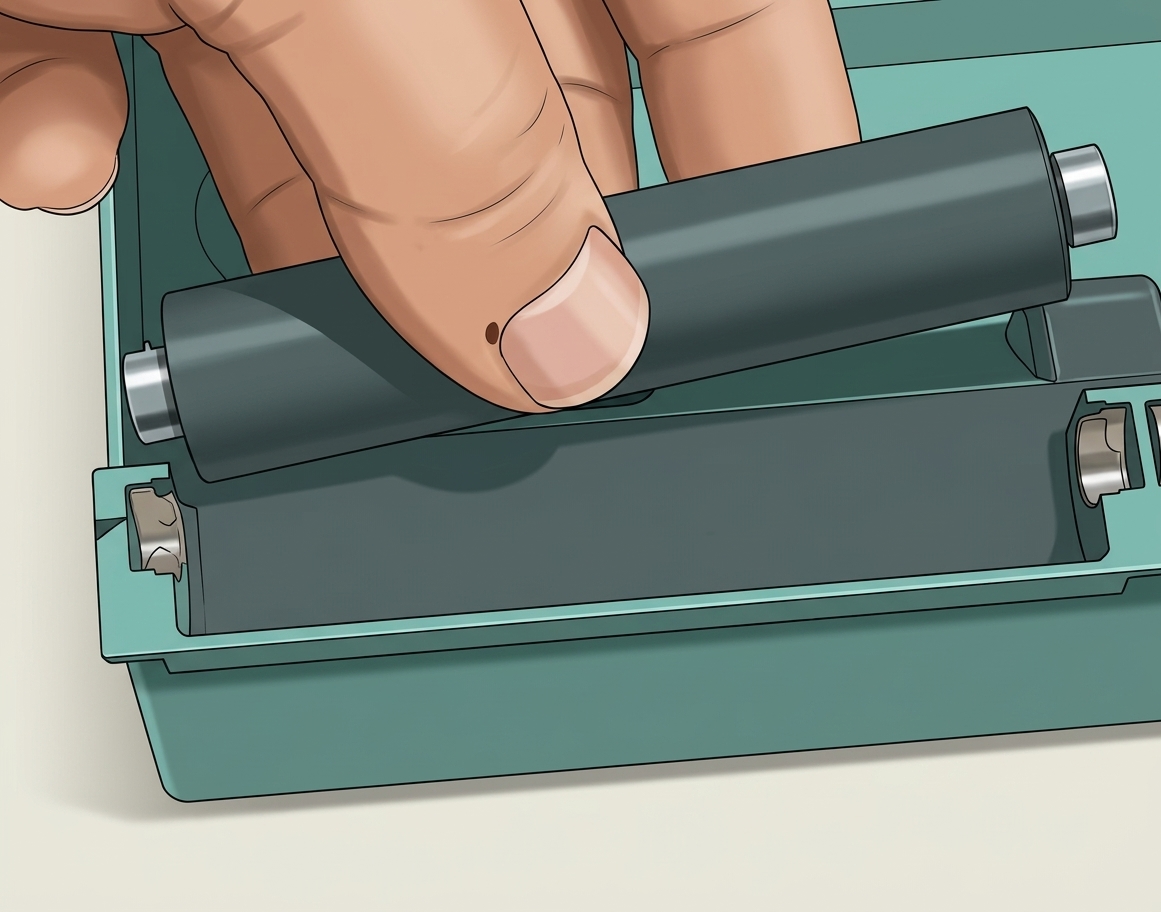

Шаг 8 - Снимите ведущие/ведомые втулочные узлы

Снимите 4 ведомых втулочных узла и 4 ведущего втулочного узла.

Шаг 9 - Снимите 4 подающих модуля первого этапа

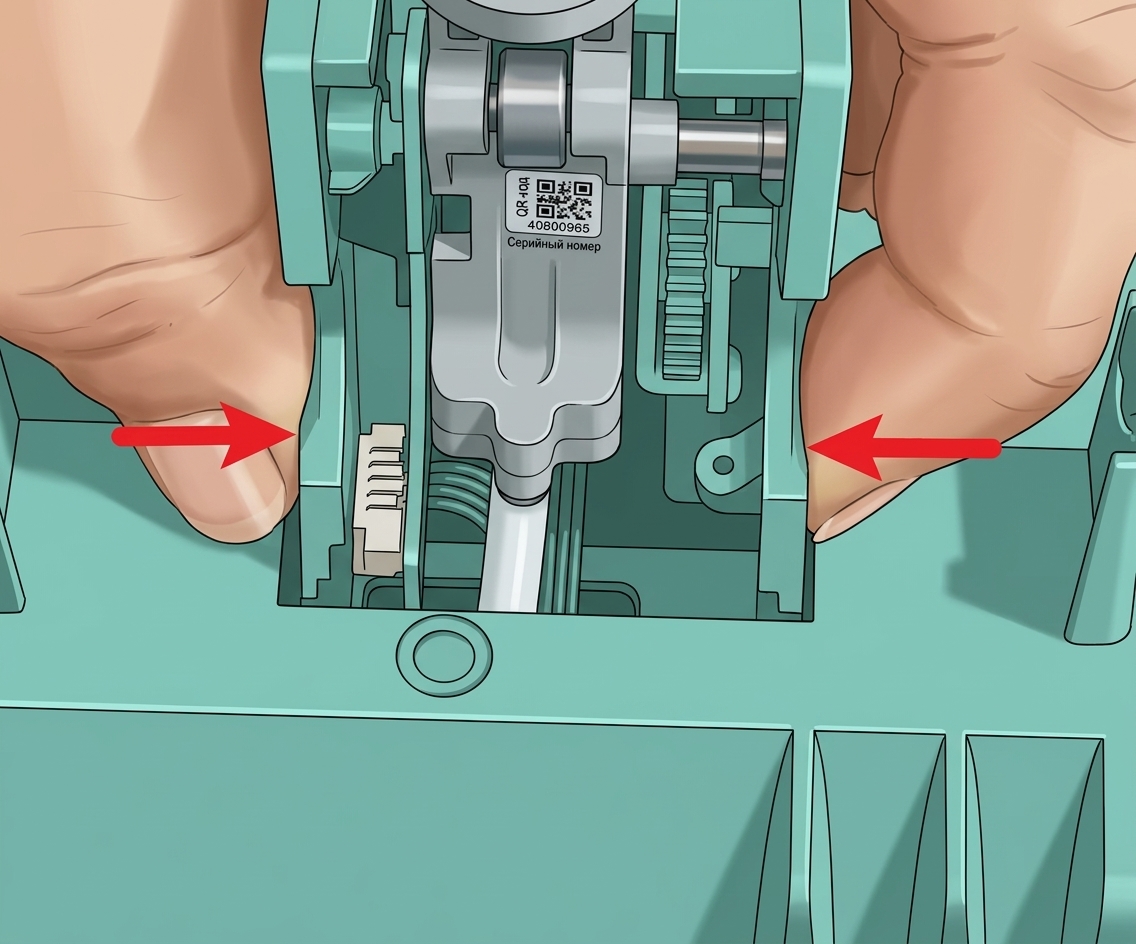

Снимите 4 винта, затем нажмите с обеих сторон подающего модуля первого этапа, снимите модуль. То же самое повторите для остальных 3 подающих модулей первого этапа.

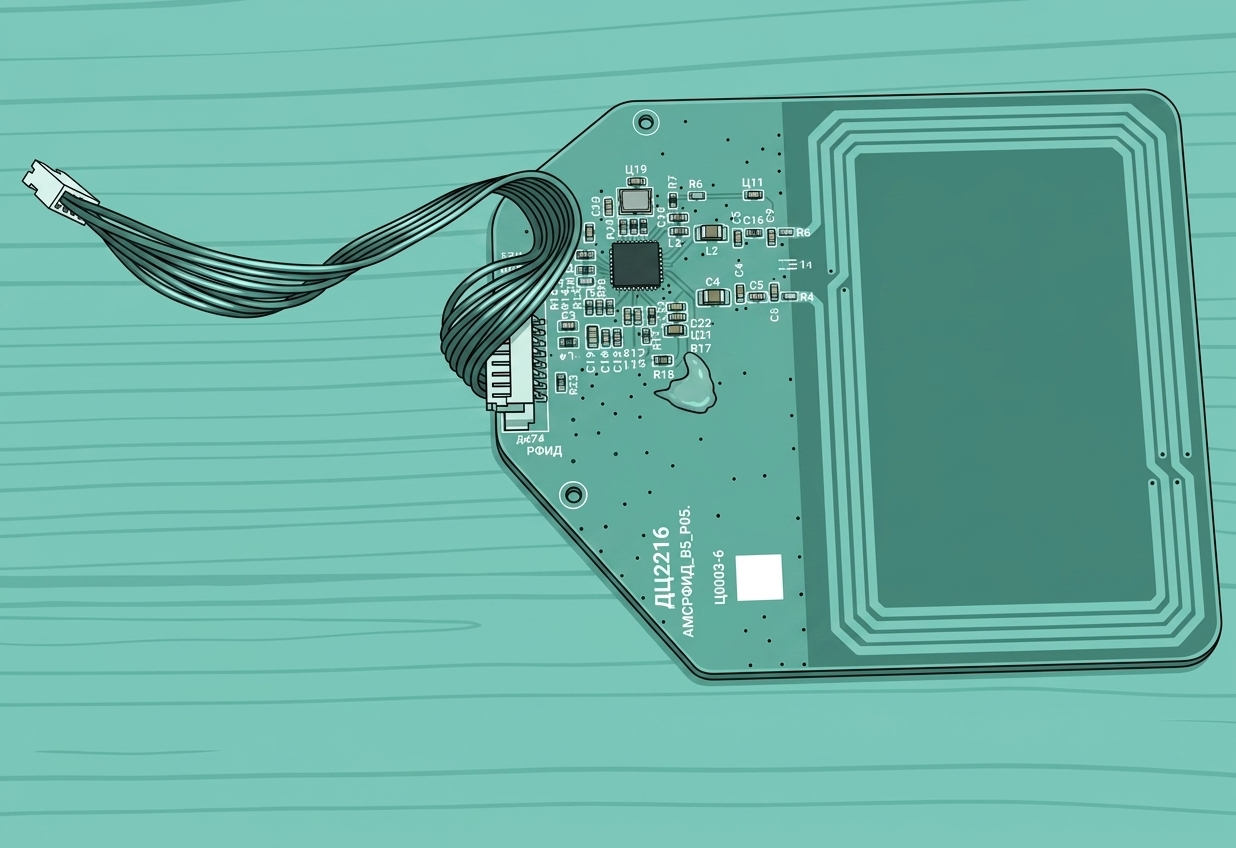

Шаг 10 - Снимите RFID-платы

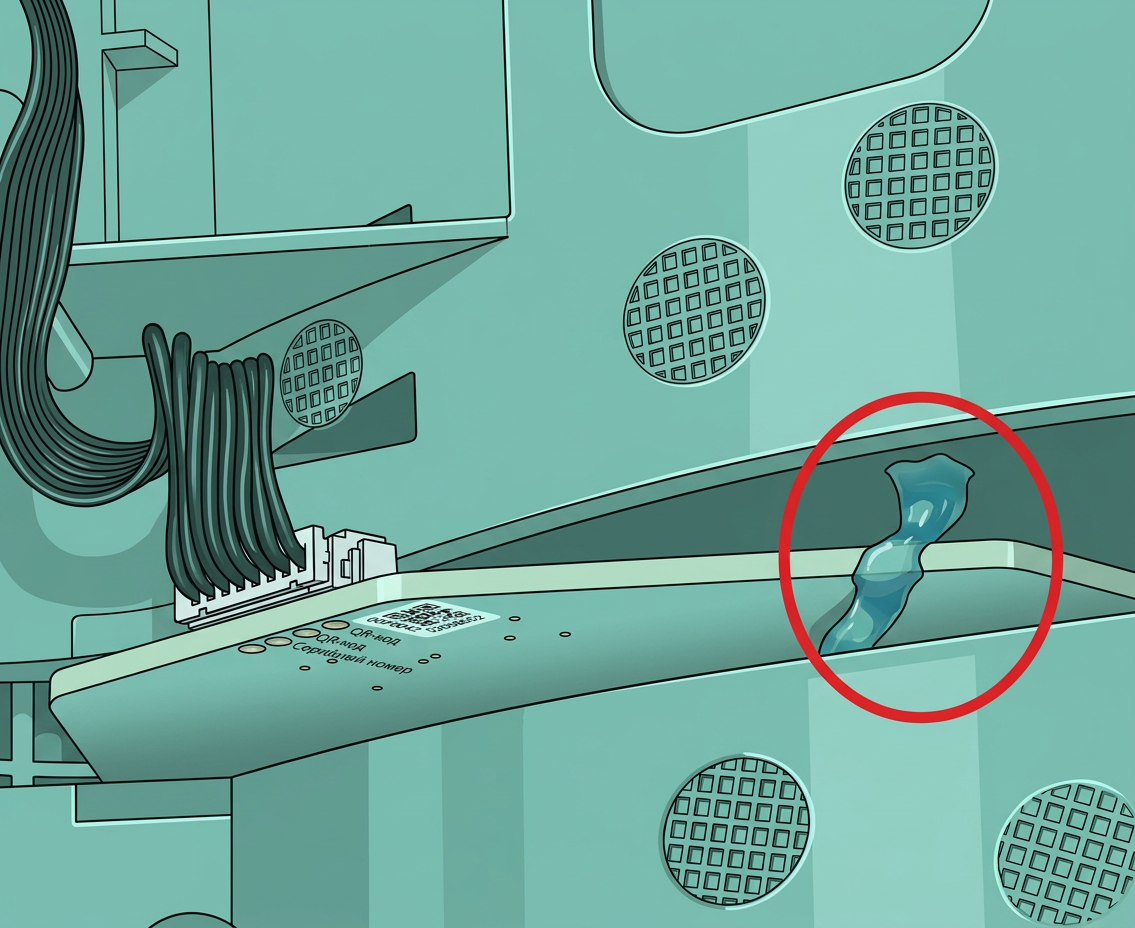

Используйте пинцет, чтобы очистить УФ-клей на 2 RFID-платах, затем снимите 2 RFID-платы.

Шаг 11 - (Сборка) Установка RFID-платы

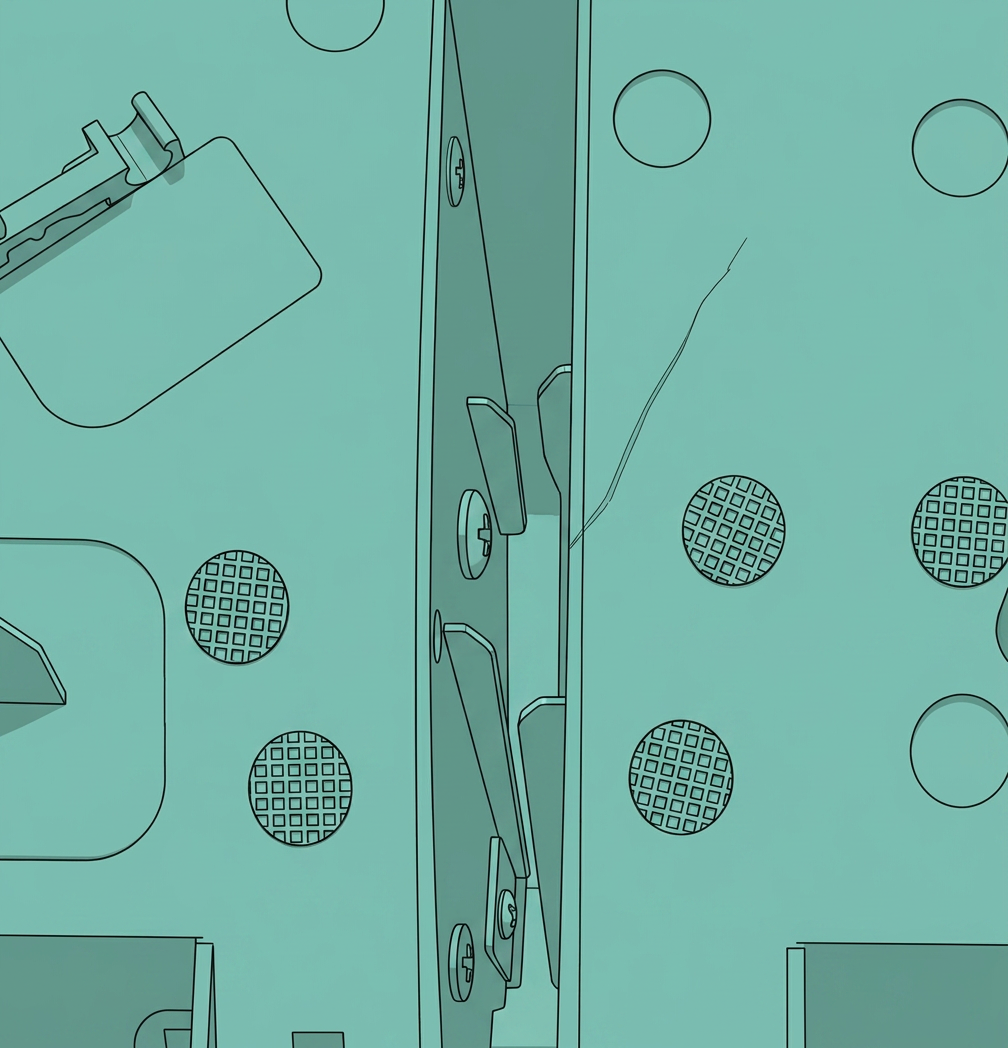

Установите RFID-платы в 2 слота на основной раме и нанесите клей（UV glue/hot melt glue, etc.） для фиксации плат.

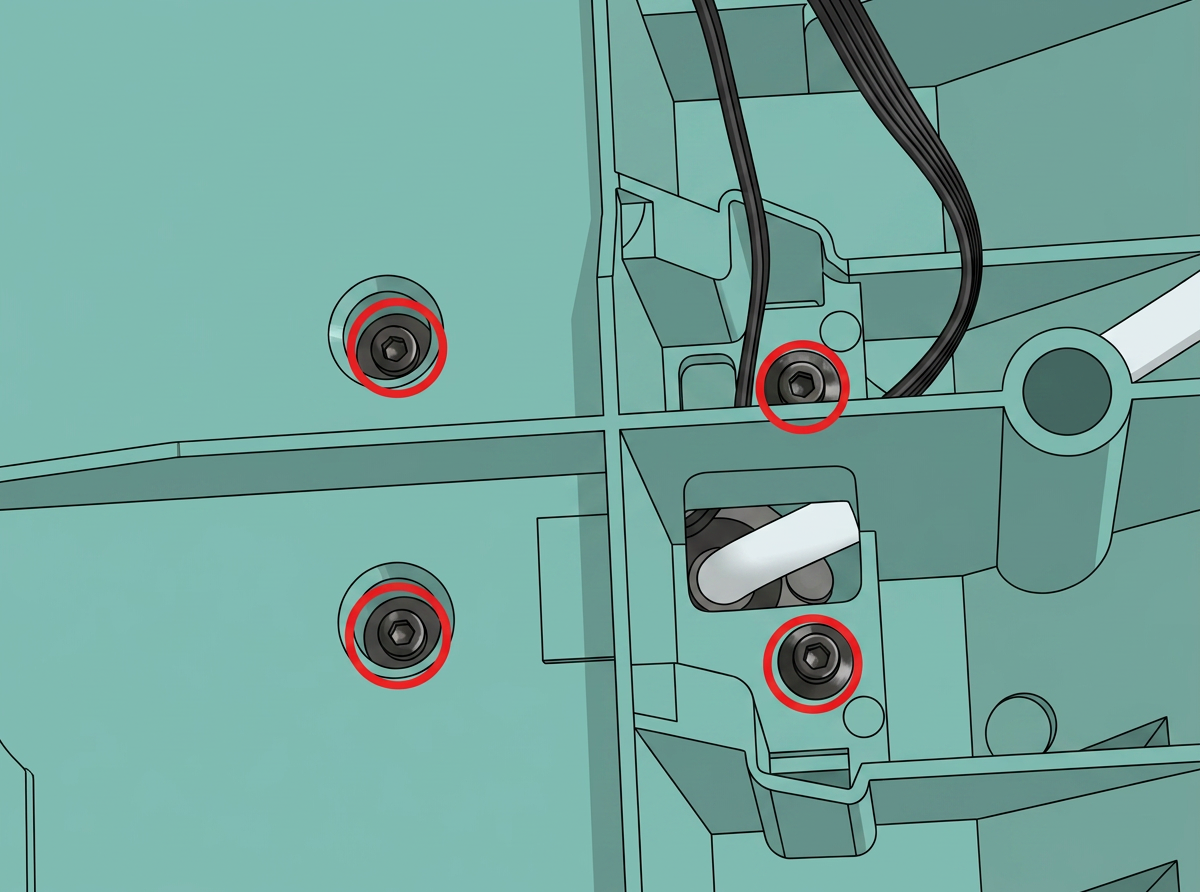

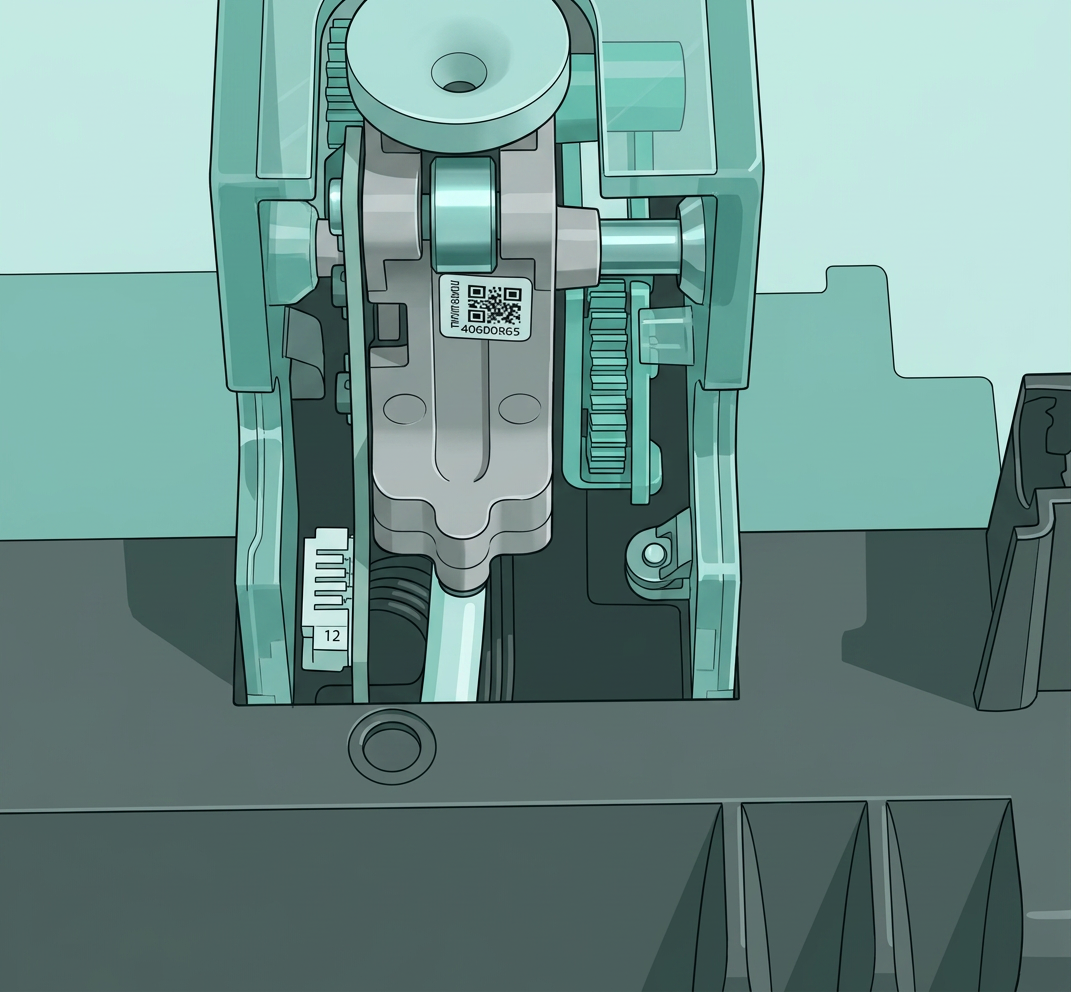

Шаг 12 - Установка 4 подающих модулей первого этапа

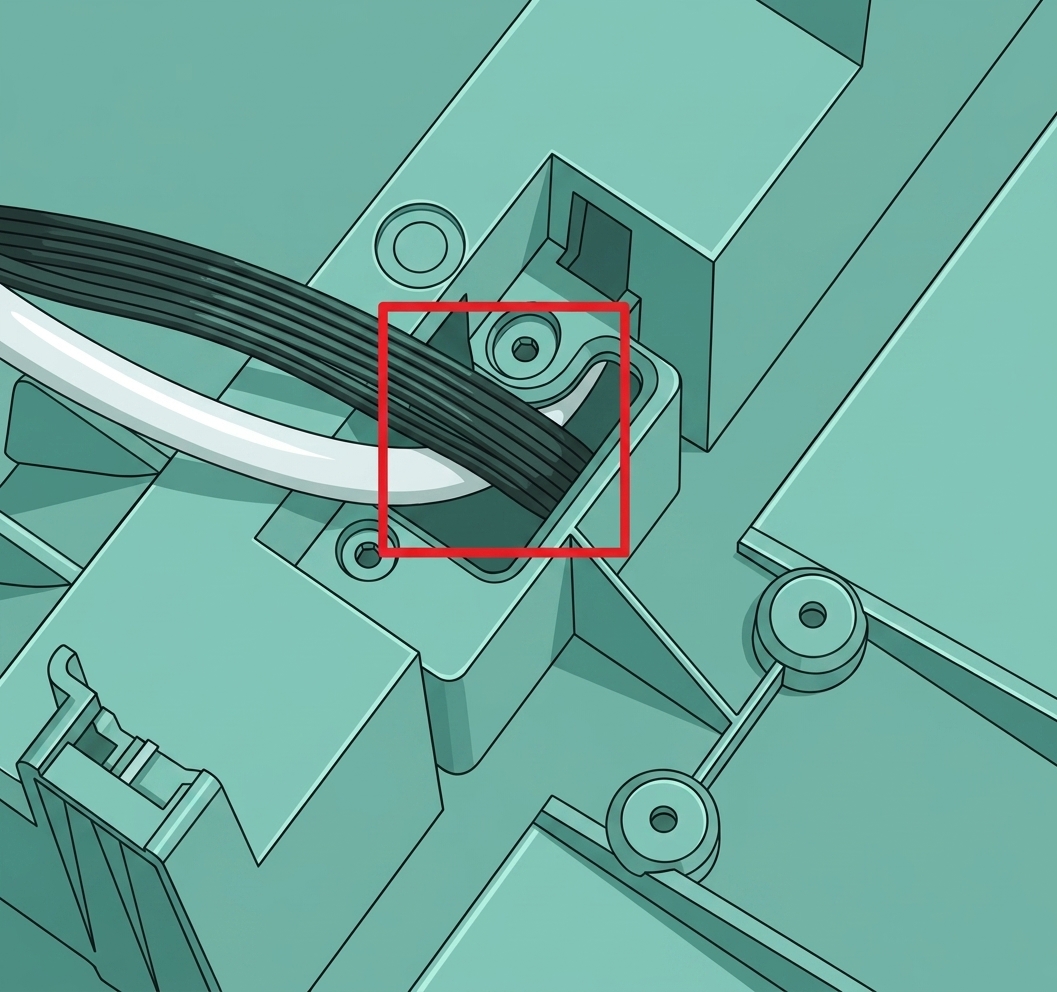

Пропустите PTFE трубку и кабель, установите подающий модуль первого этапа на основную раму, закрепите модуль 4 винтами. Установите остальные 3 подающих модуля первого этапа, но обратите внимание, что два модуля с более длинными PTFE трубками находятся снаружи.

Шаг 13 - Установка ведущих/ведомых втулочных узлов

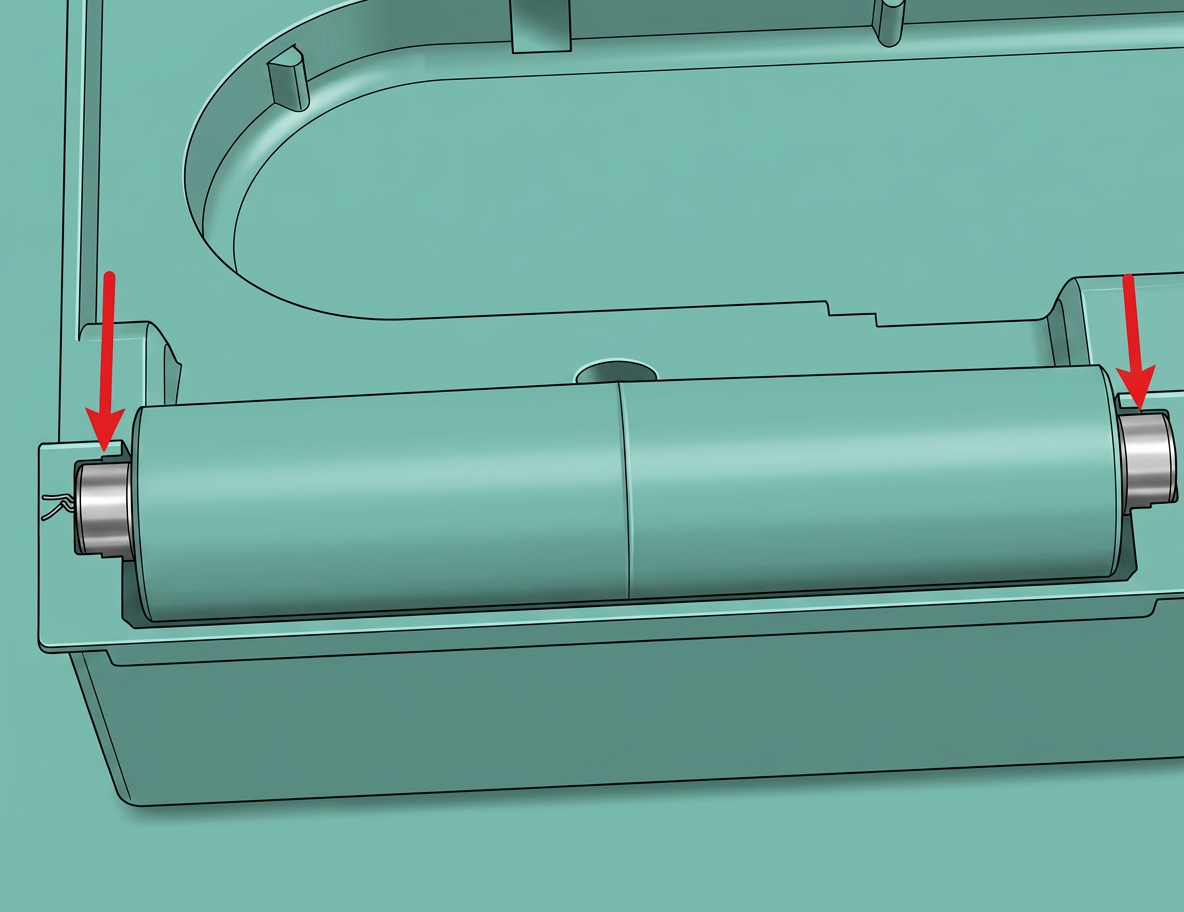

Установите 4 ведущих втулочных узла, обратите внимание на положение шестерен, затем установите 4 ведомых втулочных узла.

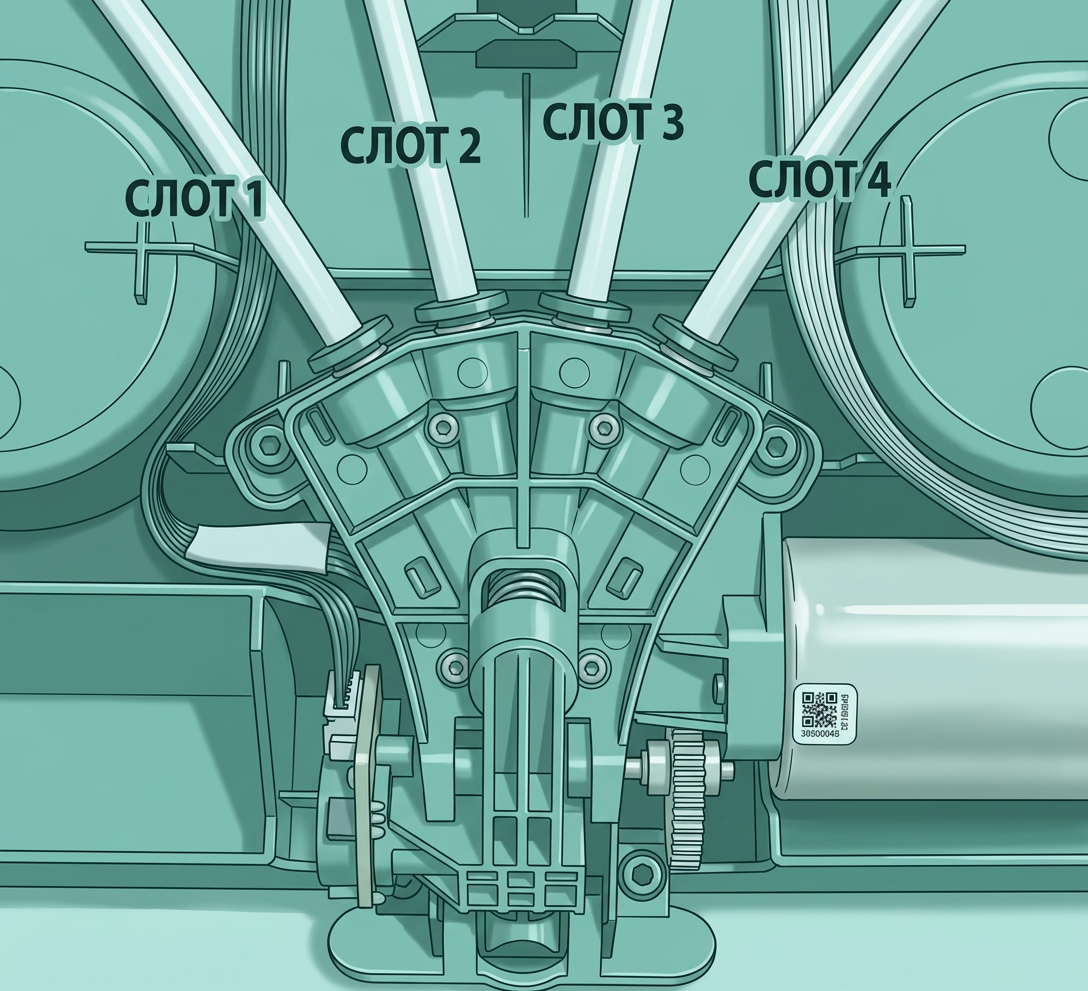

Шаг 14 - Установка хаба филамента

Установите хаб филамента на основную раму, закрепите его 4 винтами, затем подключите 4 PTFE трубки.

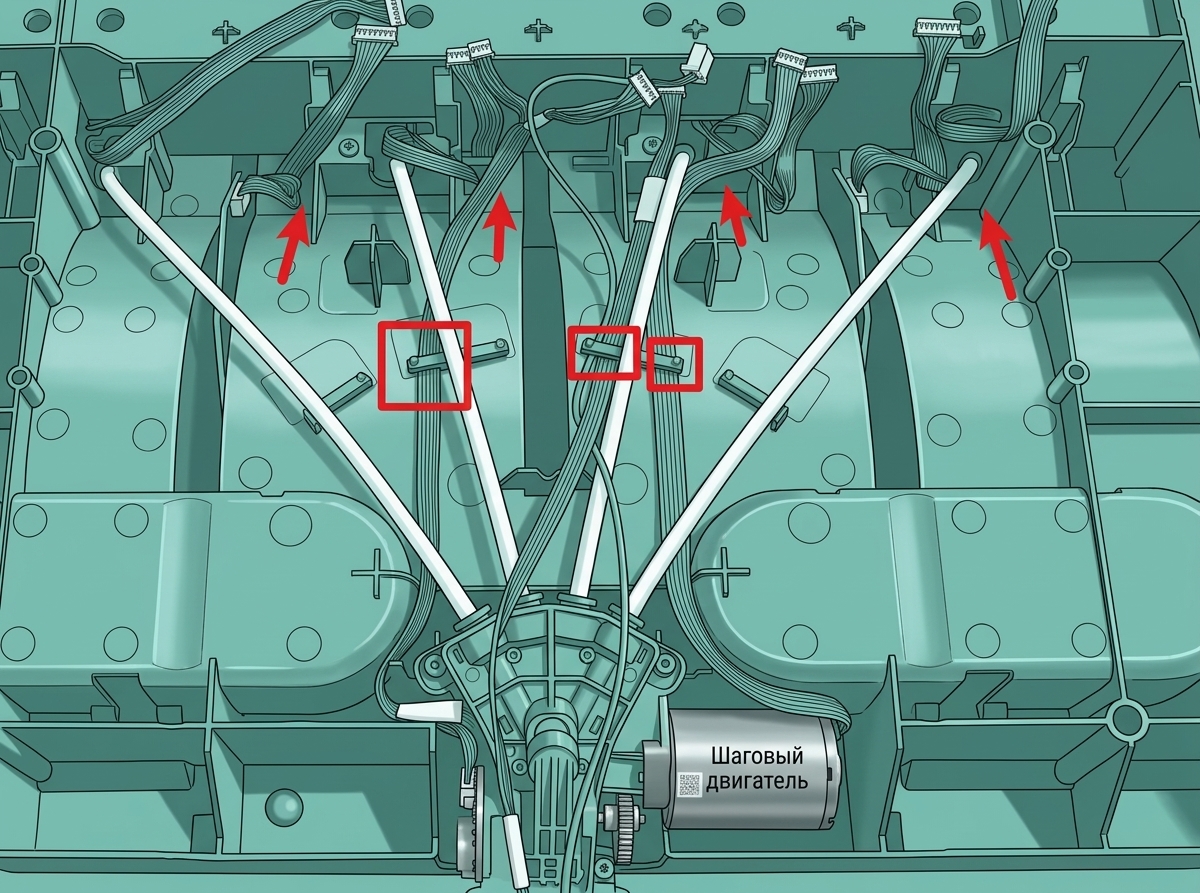

Шаг 15 - Укладка кабелей

Разместите кабели на фиксаторах на основной раме.

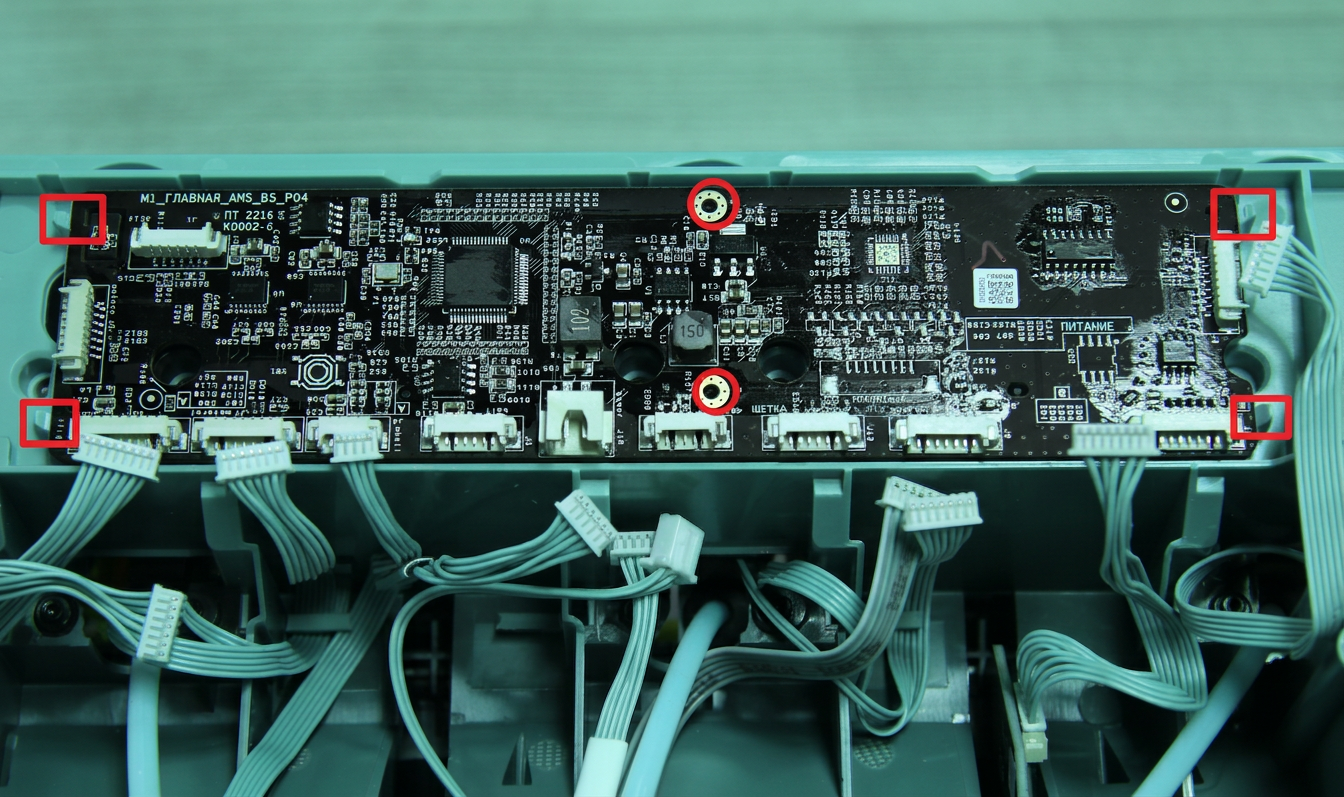

Шаг 16 - Установка главной платы

Установите главную плату на среднюю раму, закрепите с помощью 4 фиксаторов, затем зафиксируйте 2 винтами.

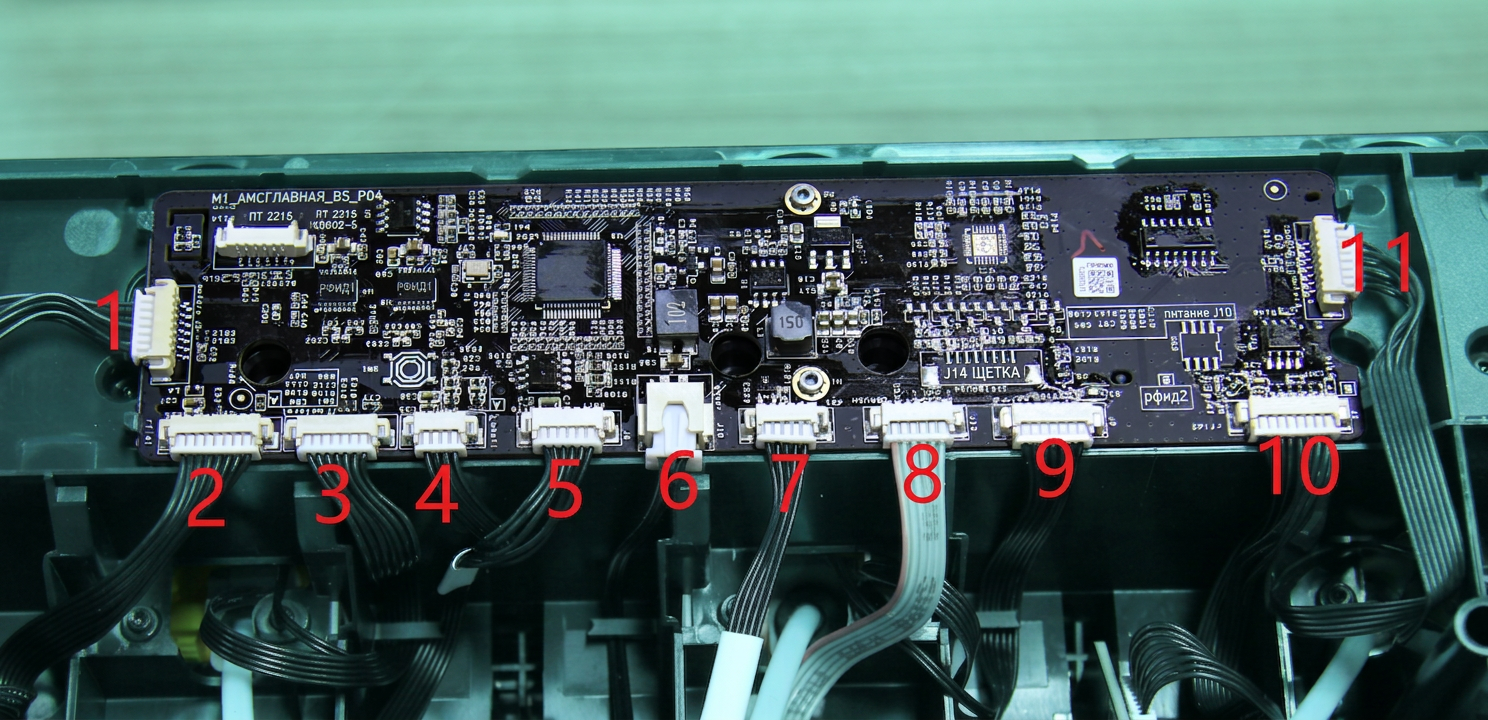

Шаг 17 - Подключение 11 кабелей

Подключите 11 кабелей согласно меткам или фотографиям, сделанным перед отключением.

Шаг 18 - Установка среднего рамного модуля

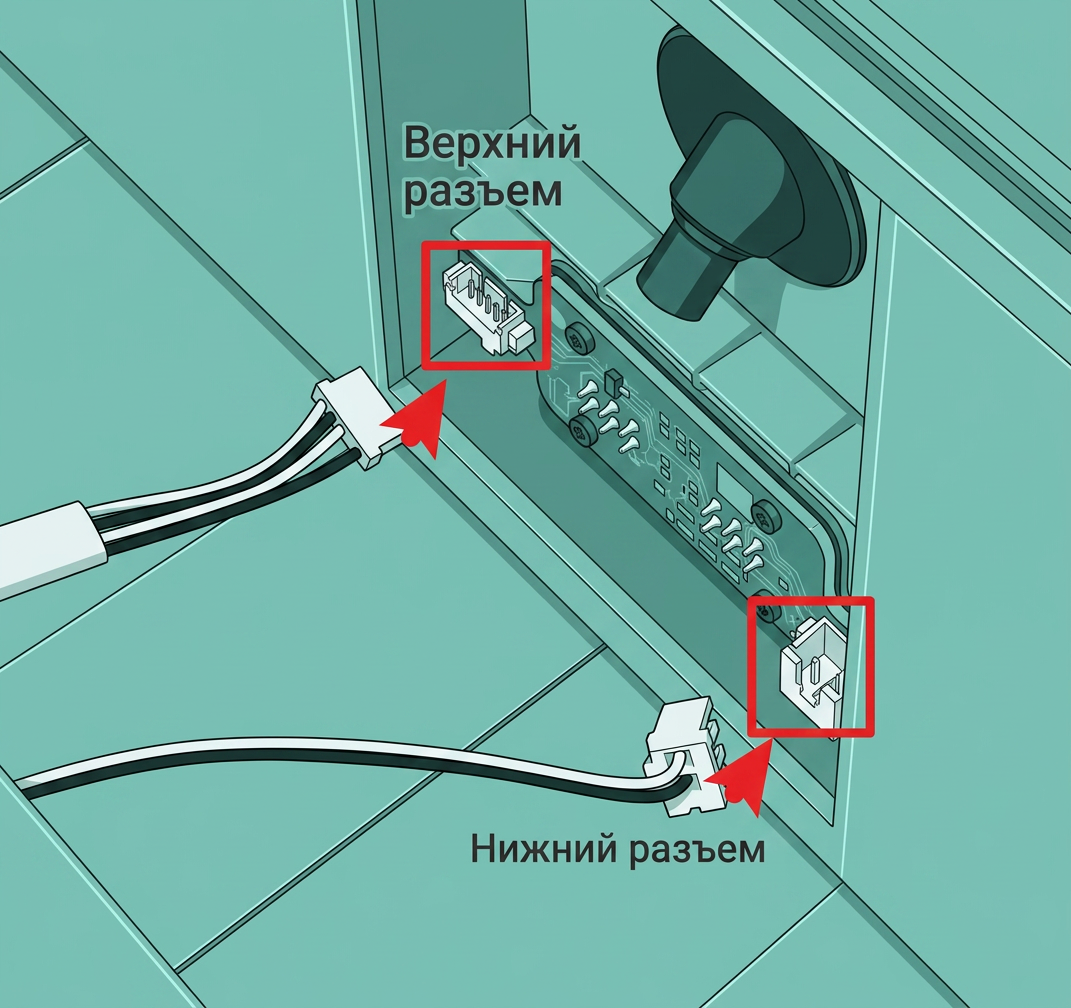

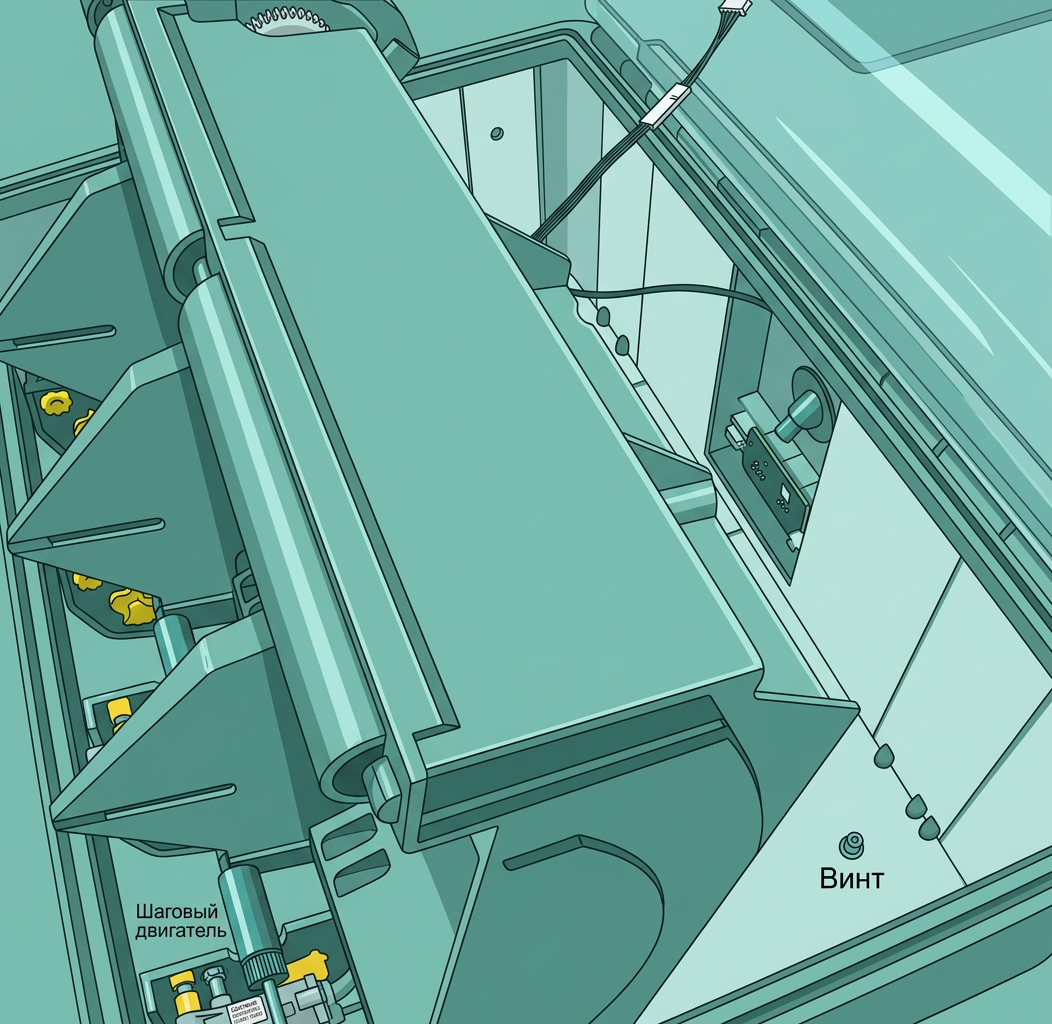

Поместите среднюю раму в корпус AMS, подключите кабель шины Bambu и силовой кабель.

Шаг 19 - Закрепите 2 винта

Установите среднюю раму на место, закрепите 2 винта.

Шаг 20 - Установка силикагеля

Поместите силикагель и закройте крышки.

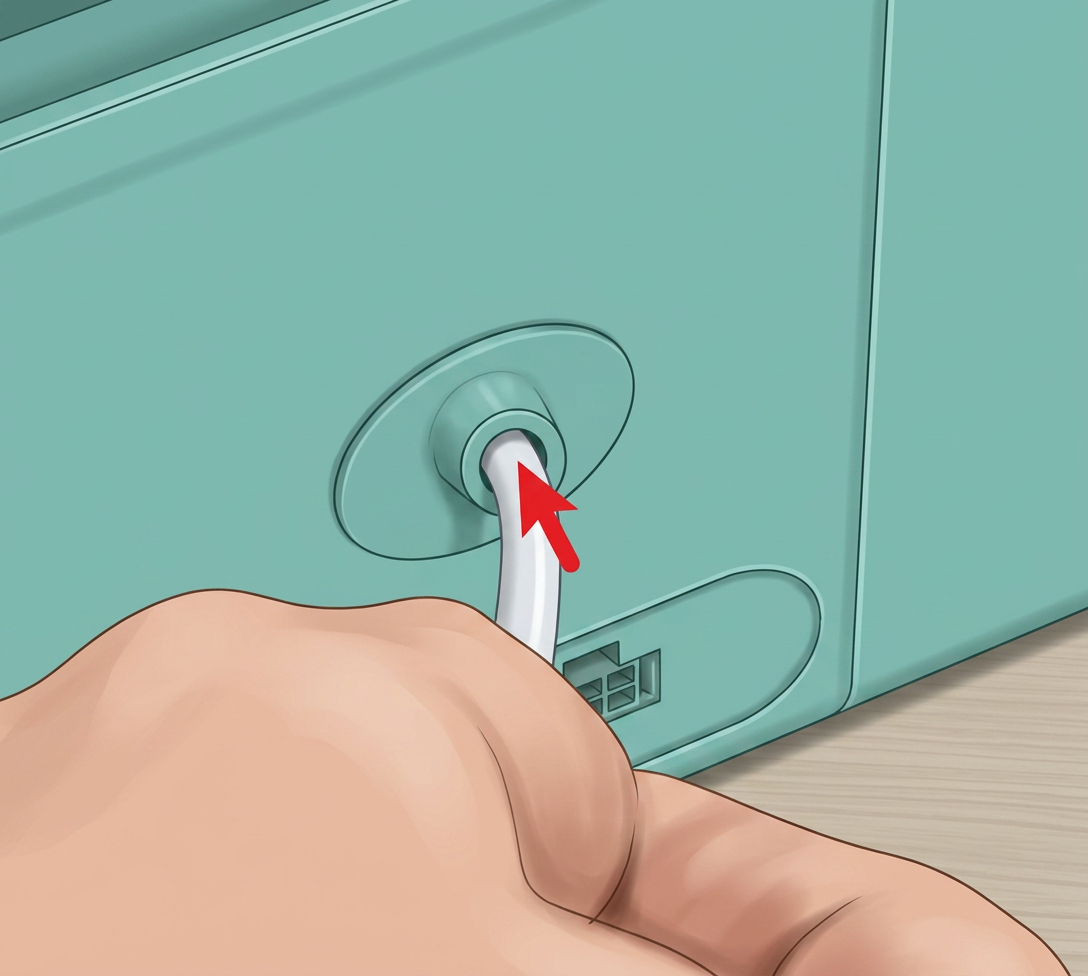

Шаг 21 - Подключение трубки PTFE

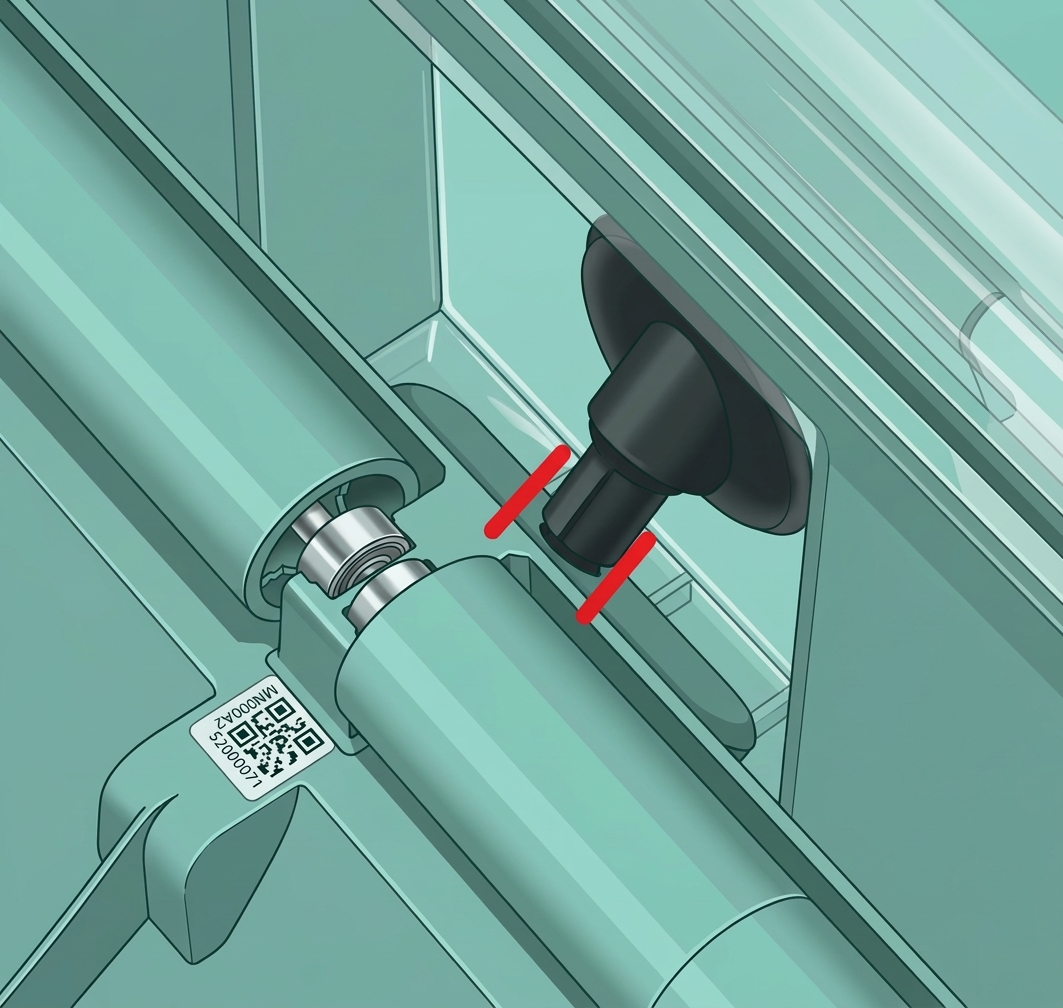

Проверьте кронштейн трубки и вставьте трубку PTFE. Попробуйте вытянуть её, чтобы убедиться в надёжном соединении.

Как проверить завершение/успешность

1. Подключите AMS к принтеру и включите питание, убедитесь, что меню AMS отображается.

2. Проверьте SN и прошивку, FW и SN должны отображаться после входа, обновите FW, если найдена новая FW.

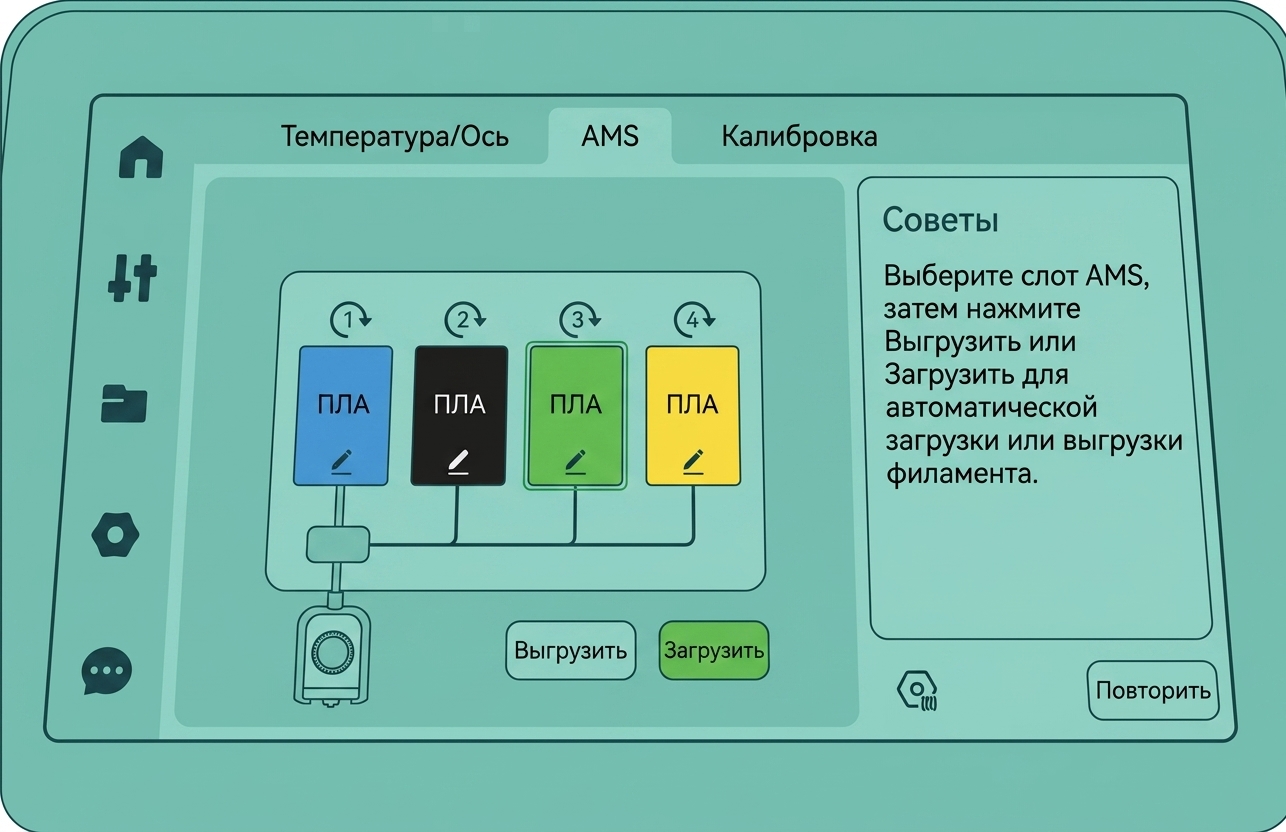

3. Загрузите филаменты в 4 слота и убедитесь, что каждый слот работает исправно. Если вы загрузите официальные филаменты Bambu Lab, информация о филаментах будет распознана.

Если AMS работает не так, проверьте соединения. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
